1 Polttokennoauton rakenne, vedyn valmistus ja jakelu Markku Suonpää KAO

2 Polttokennoauto Hyundai ix35

3 Polttokennoauto Hyundai ix35 Tekniikkaa: Sarjahybridi Eteen sijoitettu PEM-polttokenno, eteen poikittain sijoitettu oikosulkumoottori, teho 100 kw, vääntömomentti 300 Nm, litiumionipolymeeriakku. Voimansiirto: etuveto, kiinteä alennusvaihde. Suoritusarvot: huippunopeus 160 km/h 12,5 s, kulutus 0,95 kg/100 km toimintamatka 594 km Kehitys: suunnittelu aloitettu 1998, sarjavalmistus 1000 kpl

Voimansiirto: etuveto, kiinteä alennusvaihde.

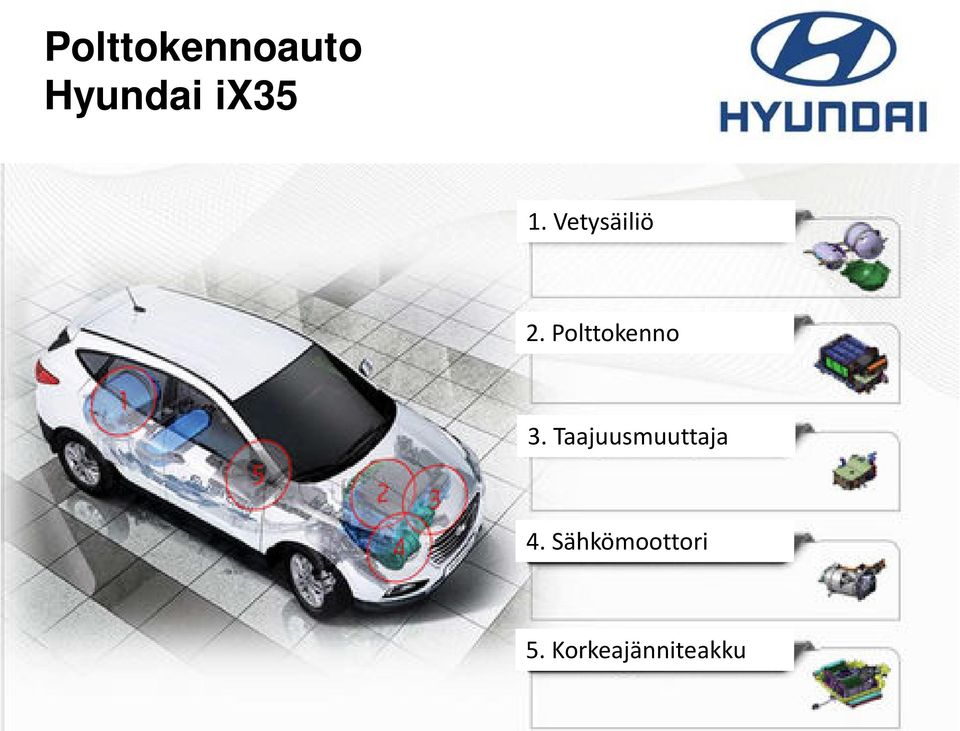

4 Polttokennoauto Hyundai ix35 1. Vetysäiliö 2. Polttokenno 3. Taajuusmuuttaja 4. Sähkömoottori 5. Korkeajänniteakku

5 Battery Motoring Regenerate GDU Motor BHDC STACK H2 H2 Tank H2O Air Blower Air

6 FC STACK FPS, APS, TMS CONTR OL FPS APS TMS SYSTE M FCU SVM POWER ELECTRO NIC LDC FC SYSTEM BPCU HV J_BO X BHDC HV BATTERY H2 Tank MCU 구동모터 HV BATTERY H2 SYSTEM 감속기 FPS: Fuel Processing System, TMS: Thermal Management System, APS: Air Processing System FCU: Fuel Cell Control Unit, SVM: Stack Voltage Monitor, BPCU: Blower Pump Control Unit, HV J-Box: High Voltage Junction Box LDC: Low Voltage DC/DC Converter, BHDC: Bi-directional High Voltage DC/DC Converter

Air Processing System FCU: Fuel Cell Control Unit, SVM: Stack Voltage Monitor, BPCU: Blower Pump Control Unit, HV

7 Lay-out (High Voltage J/BOX & FHCU & SVM) HV J/ BOX SVM (Stack Voltage Monitor) FHCU UNIT (version 2) FHCU UNIT (version 1)

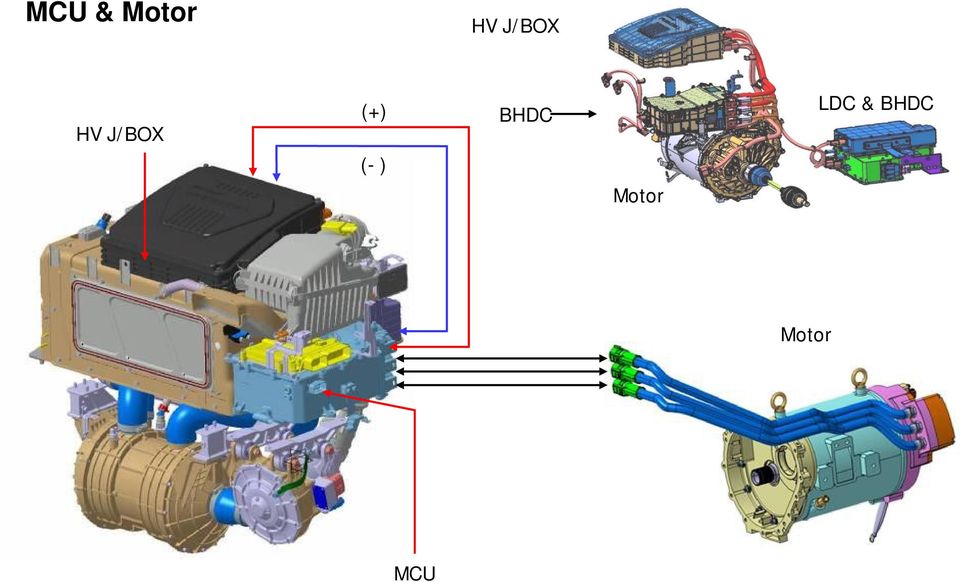

8 MCU & Motor HV J/ BOX HV J/ BOX (+) BHDC LDC & BHDC (- ) Motor Motor MCU

9 Tankki Tilavuus: 5,6 kg, 144l ( ) Tankkaus: n.3min 700bar Materiaali: alumiini/hiilikuitu

10 Hydrogen Sensor Hydrogen Leakage Sensing Durability, Reliability Tankki Mounting Frame Installation for Hydrogen Tanks Vibration, Impact, Durability Expansion for Refueling High Pressure Regulator Hydrogen Depression (10bar) Sufficient Flow, Sealing Solenoid Valve High Pressure Hydrogen On/Off Certification for High Pressure High Frequency Noise Reduction Sealing Pressure Relief Valve Emergency Outflow of Hydrogen Certification for Fire Safety Protector Protection of Hydrogen Storage System Fire Safety, Aerodynamic Performance Air Bag Control Unit Rear Collision Signal Sensing Durability, Reliability

Certification for High Pressure High Frequency Noise Reduction Sealing Pressure Relief Valve Emergency Outflow of Hydrogen Certification for Fire

11 Polttokenno

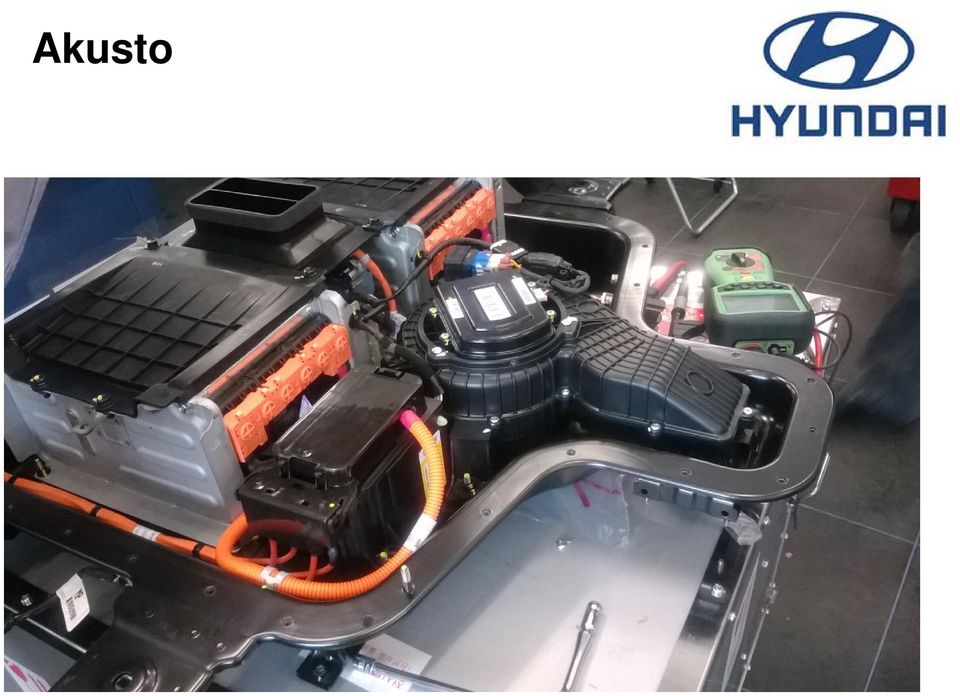

12 Akusto

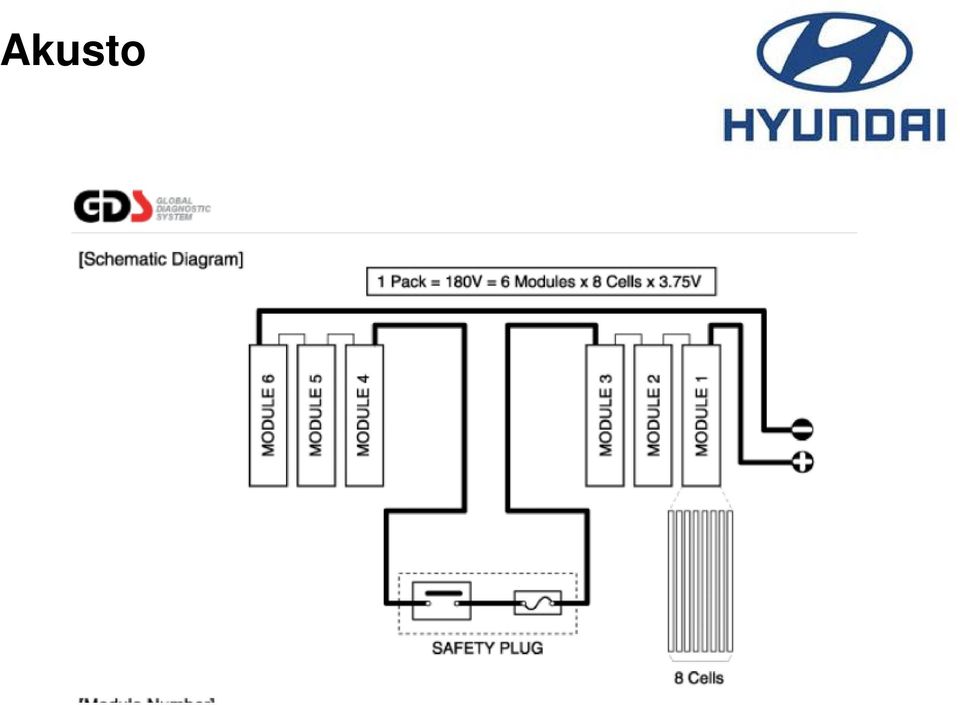

13 Akusto 180 V 49 kg 48 kennoa/3.75 V

14 Akusto

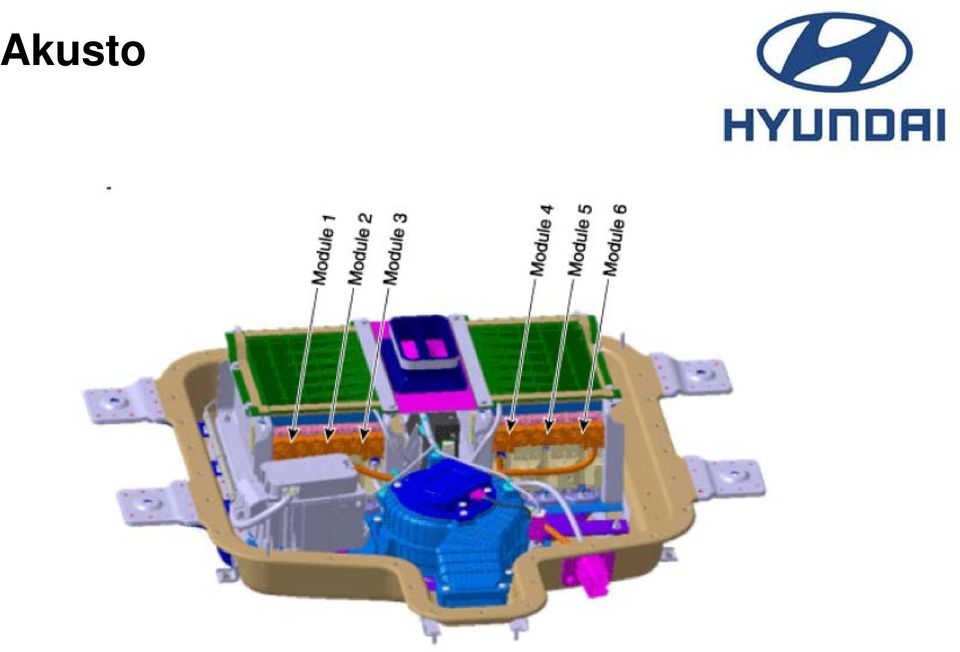

15 Akusto

16 Moottori

17 Polttokennon toiminta e - Sähkön tuotanto Ilmaa H 2 Tankilta H 2 e - H + e - H + H + Kalvo H + e - H + e - H + O O O 2 H 2 O.Eräänlainen voimalaitos Jännite ulos 440V Katalyytti FCEV ja EV vertailu Fuel Cell Electric Vehicle Plug-In Hybrid Electric Vehicle Layout Controller Motor Converter Fuel Cell Battery controller Motor Converter Fuel Cell Battery Motor Battery 제어기 제어기 Power Big Fuel Cell + Small Battery Small Fuel Cell + Big Battery Large Battery

Eräänlainen voimalaitos Jännite ulos 440V Katalyytti FCEV ja EV vertailu Fuel Cell Electric Vehicle Plug-In

19 Woikoski vastuullista asiakaspalvelua Oy Woikoski Ab on vuonna 1882 perustettu suomalainen kaasuntuottaja, kaasu- ja kemianteollisuuden uranuurtaja.

20 Woikoski tuotteet Teollisuuskaasut Elintarvikekaasut Erikoiskaasut Nestekaasu Kaasupullot Hitsauslaitteet Woikoski Medical

21 Woikoski vienti mm. Venäjä ja Baltian maat Venäjä on Woikoskelle ensiarvoisen tärkeä kauppa-alue. Woikoski vie Venäjälle kasvavassa määrin kaasujen lisäksi myös kaikkea hitsaukseen liittyviä tuotteita, kuten hitsauskoneita, -lankaa, -puikkoja, paineenalentimia, maskeja ja käsineitä. Hitsaustarvikkeiden päämarkkina-alueemme Venäjällä on Pietari, jossa meillä on yhteistyökumppaneina useita hitsaustarvikkeiden jälleenmyyjiä.

22 Woikoski vedyn tankkausasema ja Hyundain polttokennoauto Ensimmäinen Suomessa oleva vetyasema esiteltiin lehdistölle Toinen asema avattiin Vuosaareen. Kesällä 2014 avataan uusi vetytehdas Kokkolaan. Tankkausasema muodostuu kolmesta pääosasta: Komprimointiyksikkö Puskurivarasto Annosteluyksikkö Tankkaus tapahtuu joko 350 tai 700 barin paineella.

23 Woikoski vety Woikoskella on 101 vuoden kokemus vedyn tuotannosta. Vety (H 2 ) Ominaisuudet: Ilmaa huomattavasti kevyempi, hajuton, erittäin palava Suurina pitoisuuksina tukahduttava. Käyttö: voimalaitoksissa jäähdytyskaasu, lasi-, plasmaleikkaus, Laboratoriokaasu, karkaisu, rasvojen hydraus Valmistus: 1. Katalyytin avulla maakaasusta, maaöljystä, vesihöyrystä 2. Vedestä elektrolyysillä 3. Maaöljyn hiilivetyjen krakkauksessa 4. Vesikaasusta korkeassa lämpötilassa

24 KIITOS!
