1 Käyttöopas

2 Käytön aloitus Ennen kuin käytät tietokonetta ja tätä käyttöopasta, lue tietokoneen mukana toimitetut Turvaohjeet ja takuutiedot -julkaisu ja asennusopas. Lenovo parantaa jatkuvasti tietokoneisiin liittyviä asiakirjoja, myös tätä käyttöopasta. Voit ladata kaikki uusimmat asiakirjat siirtymällä seuraavaan osoitteeseen: Huomautus: Tietokoneen osat saattavat poiketa hieman tässä käyttöoppaassa esitetyistä kuvista. Ensimmäinen painos (helmikuu 2018) Copyright Lenovo RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat sopimuksen GS-35F rajoitukset.

3 Sisältö Tärkeät turvaohjeet iii Lue tämä ensin iii Välittömiä toimia edellyttävät tapahtumat tai tilat... iii Huolto ja päivitykset iv Verkkojohdot ja verkkolaitteet v Jatkojohdot ja niihin liittyvät laitteet v Pistokkeet ja pistorasiat vi Virtalähteeseen liittyvät turvaohjeet vi Ulkoiset laitteet vi Akkuihin liittyvä yleinen turvaohje vii Sisäistä ladattavaa akkua koskeva huomautus.... vii Nappiparistoa koskeva huomautus viii Lämpö ja tietokoneen osien tuuletus ix Sähköturvaohjeet x Nestekidenäyttöä (LCD) koskeva turvaohje..... xi Kuulokkeiden käyttö xi Huomautus tukehtumisvaarasta xi Muovipusseja koskeva turvaohje xi Lasiosia koskeva turvaohje xii Luku 1. Irrotettavaan 2-in-1- tietokoneeseen tutustuminen Liitännät ja merkkivalot Ominaisuudet ja tekniset tiedot Käyttöympäristö Asiakkaan vaihdettavissa olevat osat Luku 2. Käytön aloitus Tietokoneen määritys Jalustan käyttö Monikosketusnäytön käyttö Yhteyden muodostus langattomaan verkkoon Langallisen verkkoyhteyden muodostus Tietokoneen akun lataus Virtapainike ja virranhallinta-asetukset Luku 3. Tietokoneen käyttö Tietokoneen rekisteröinti Lenovo-sovelluksiin tutustuminen Erillisen näytön käyttö Bluetooth-laitteiden käyttö NFC-laitteiden käyttö MicroSD-kortin käyttö Sormenjälkitunnistimen käyttö Kameroiden käyttö Salasanojen käyttö Tietokoneen asetusten käyttö Windows-käyttöjärjestelmän ohjeiden saanti Tietokoneen käyttömukavuuden parantaminen.. 21 Tietokoneen käyttö matkoilla Tietokoneen hoito Luku 4. Lisävarusteet ThinkPad-lisävarusteiden hankinta ThinkPad X1 Tablet Gen 3 Thin Keyboard Yleiskuvaus Thin Keyboard -näppäimistön liittäminen tietokoneeseen Thin Keyboard -näppäimistön käyttö Erikoisnäppäimien käyttö TrackPoint-paikannuslaitteen käyttö Kosketuslevyn käyttö Kosketuslevyn kosketusliikkeiden käyttö ThinkPad-paikannuslaitteen mukautus Paikannustapin pään vaihto Lenovo Active Pen ja kynäpidike Lenovo Pen Pro ja kynäpidike ThinkPad USB-C Dock Luku 5. Kokoonpanon lisäasetukset Laiteajurien asennus ThinkPad Tablet Setup -ohjelma Main-valikko Config-valikko Security-valikko Startup-valikko Restart-valikko UEFI BIOSin päivitys Järjestelmänhallinta Luku 6. Helppokäyttötoiminnot Luku 7. Vianmääritys Usein kysytyt kysymykset Virhesanomat Lenovo Companion Windowsin palautusohjelmat Tietokoneen asetusten palauttaminen Käynnistyksen lisäasetusten käyttö Käyttöjärjestelmän elvytys tilanteessa, jossa Windows 10 ei käynnisty USB-palautusaseman luonti ja käyttö Lenovon USB-elvytysavain tehdasasetusten palauttamiseen Copyright Lenovo 2018 i

4 Lenovon tukisivusto Lenovon asiakastukikeskus Lisäpalvelujen hankinta Liite A. Tietoja määräyksistä Laitehyväksyntään liittyvät tiedot Windows-käyttöjärjestelmän tarrat Langattomia yhteyksiä koskevat tiedot Yhteentoimivuus muiden langattomien laitteiden kanssa Käyttöympäristö ja terveysseikat Langattomien UltraConnect-antennien sijainti Tiedot langattoman yhteyden vaatimustenmukaisuudesta TCO-hyväksyntä Vientiluokitusta koskeva huomautus Tietoja sähkömagneettisesta säteilystä Ilmoitus FCC (Federal Communications Commission) -säännösten mukaisuudesta.. 70 Ilmoitus kanadalaisen laitehyväksynnän (Industry Canada) luokan B mukaisuudesta.. 71 Euroopan unionin vaatimustenmukaisuus Ilmoitus Saksan luokan B mukaisuudesta Ilmoitus Japanin VCCI:n luokan B mukaisuudesta Japania koskeva ilmoitus tuotteista, jotka liitetään virtalähteisiin, joissa on enintään 20 A: n sähkövirta vaihetta kohti Verkkojohtoa koskeva huomautus (Japani).. 73 Lenovo-tuotteiden huolto Taiwanissa Euraasialainen vaatimustenmukaisuusmerkki Äänilaitteita koskeva huomautus (Brasilia) Liite B. WEEE-merkintä ja kierrätys Yleisiä tietoja kierrätyksestä Tärkeitä tietoja sähkö- ja elektroniikkalaiteromun kierrättämisestä Japania koskevat kierrätysohjeet Kierrätykseen liittyviä tietoja Brasiliassa Akkujen kierrätykseen liittyviä tietoja Euroopan unionissa Akkujen kierrätykseen liittyviä tietoja Taiwanissa.. 78 Akkujen kierrätykseen liittyviä tietoja Yhdysvalloissa ja Kanadassa Kierrätykseen liittyviä tietoja Kiinassa Liite C. Vaarallisten aineiden rajoittamista koskeva direktiivi (RoHS) Liite D. ENERGY STAR -merkin käyttöön oikeutetut tietokoneen mallit Liite E. Huomioon otettavaa Liite F. Tavaramerkit ii Käyttöopas

5 Tärkeät turvaohjeet Huomautus: Lue tärkeät turvaohjeet ensin. Lue tämä ensin Näiden tietojen avulla voit käyttää hankkimaasi kannettavaa tietokonetta turvallisesti. Säilytä kaikki tietokoneen mukana toimitetut julkaisut ja oppaat ja noudata niissä olevia ohjeita. Tämän julkaisun sisältämät tiedot eivät muuta hankintasopimuksen tai rajoitettujen takuuehtojen sisältämiä ehtoja. Lisätietoja on tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun Takuutietoja-kohdassa. Asiakkaiden turvallisuus on meille tärkeää. Tuotteet on suunniteltu turvallisiksi ja tehokkaiksi. Tietokoneet ovat kuitenkin sähkölaitteita. Verkkojohdot, verkkolaitteet ja muut laitteet saattavat aiheuttaa vaaratilanteita, joista voi aiheutua ruumiinvammoja tai omaisuusvahinkoja, etenkin jos laitteita käytetään väärin. Voit välttää näitä vaaratilanteita noudattamalla tuotteen mukana toimitettuja ohjeita ja kaikkia tuotteessa ja käyttöohjeissa olevia varoituksia sekä lukemalla tässä julkaisussa oleva tiedot huolellisesti läpi. Noudattamalla tämän julkaisun sisältämiä ohjeita ja tuotteen mukana toimitettuja ohjeita estät vaaratilanteiden syntymisen ja huolehdit työskentely-ympäristösi turvallisuudesta. Huomautus: Nämä ohjeet sisältävät viittauksia verkkolaitteisiin ja akkuihin. Toimitamme kannettavien tietokoneiden lisäksi myös joitakin muita tuotteita (esimerkiksi kaiuttimia ja näyttöjä), jotka käyttävät erillisiä verkkolaitteita. Jos olet hankkinut tällaisen tuotteen, nämä tiedot koskevat myös kyseistä tuotetta. Hankitussa tietokoneessa on lisäksi nappiparisto, josta tietokoneen kello saa virtaa tietokoneen ollessa irrotettuna verkkovirrasta, joten paristoa koskevat turvaohjeet koskevat kaikkia tietokoneita. Välittömiä toimia edellyttävät tapahtumat tai tilat Tuotteet voivat vahingoittua väärinkäytön tai laiminlyöntien vuoksi. Jotkin vauriot ovat niin vakavia, ettei tuotteen käyttöä saa jatkaa, ennen kuin valtuutettu huoltoedustaja on tarkastanut tuotteen ja tarvittaessa korjannut sen. Kun laitteessa on virta kytkettynä, valvo sen toimintaa aivan samoin kuin muidenkin sähkölaitteiden toimintaa. Erittäin harvinaisissa tilanteissa tuotteesta saattaa lähteä outoa hajua, savua tai kipinöitä tai siitä saattaa kuulua poksahtelua, rätinää tai sihinää. Tämä saattaa merkitä myös sitä, että jokin laitteen sisäinen elektroninen osa on vioittunut, mutta tilanne on hallinnassa eikä aiheuta mitään vaaraa. Toisaalta tämä saattaa myös merkitä sitä, että kyseessä on vaaratilanne. Älä kuitenkaan ota mitään riskejä tai yritä selvittää tapahtuman syytä itse. Ota yhteys asiakastukeen ja pyydä lisätietoja. Huolto- ja tukipalvelujen puhelinnumeroiden luettelo on seuraavassa verkkosivustossa: Tarkista tietokone ja sen osat säännöllisin väliajoin vaurioiden tai kulumisen tai muiden vaaratekijöiden varalta. Jos epäilet jonkin osan toimintakuntoa, älä käytä tuotetta. Ota yhteys asiakastukikeskukseen tai tuotteen valmistajaan ja pyydä ohjeet tuotteen tarkistusta varten sekä korjauta tuote tarvittaessa. Jos sinulla on tuotteen turvallisuuteen liittyviä kysymyksiä tai havaitset jonkin seuraavassa kuvatuista tapahtumista, lopeta tuotteen käyttö ja irrota tuotteen verkkojohto pistorasiasta sekä muut kaapelit tietoliikenneverkoista, kunnes olet saanut lisäohjeita asiakastukikeskuksesta. Verkkojohdot, pistokkeet, verkkolaitteet, jatkojohdot, ylijännitesuojat tai virtalähteet ovat rikki, tai niissä on näkyviä vaurioita. Laite vaikuttaa ylikuumenevan: siitä lähtee savua tai kipinöitä, tai se syttyy tuleen. Copyright Lenovo 2018 iii

6 Akku on vaurioitunut (siinä on halkeamia, lommoja tai kolhuja), se vuotaa, tai sen pintaan on kertynyt vieraita aineita. Tuotteesta kuuluu rätinää, sihinää tai poksahtelua, tai siitä lähtee voimakas haju. Tietokoneessa, verkkojohdossa tai verkkolaitteessa on jälkiä siitä, että sen päälle on roiskunut jotakin nestettä tai sen päälle on pudonnut jokin esine. Tietokone, verkkojohto tai verkkolaite on kastunut. Tuote on pudotettu tai se on vahingoittunut jollakin tavalla. Tuote ei toimi normaalisti käyttöohjeita noudatettaessa. Huomautus: Jos havaitset, että jonkin muun valmistajan kuin Lenovo valmistamalle tai valmistuttamalle tuotteelle (esimerkiksi jatkojohdolle) on tapahtunut jotakin edellä kuvatun kaltaista, lopeta kyseisen tuotteen käyttö, kunnes olet saanut lisäohjeita tuotteen valmistajalta tai kunnes olet saanut uuden korvaavan tuotteen. Huolto ja päivitykset Älä yritä huoltaa tuotetta itse, ellei asiakastukikeskuksen edustaja tai ohjeaineisto tähän kehota. Käytä vain valtuutettua huoltopalvelua, jolla on oikeus antaa huoltoa kyseiselle tuotteelle. Huomautus: Asiakas voi itse päivittää tai vaihtaa joitakin tietokoneen osia. Päivitysosia kutsutaan lisävarusteiksi. Vaihto-osia, joita voi asentaa itse, nimitetään asiakkaan vaihdettavissa oleviksi osiksi (CRU, Customer Replaceable Unit). Lenovon toimittamissa ohjeissa kerrotaan, voiko lisävarusteen tai osan vaihtaa itse. Kaikkia lisävarusteen tai vaihto-osan mukana toimitettuja ohjeita on ehdottomasti noudatettava. Tietokoneen sisällä saattaa olla osia, joissa on jännite, vaikka virran merkkivalo ei pala. Jos tuotteessa on verkkojohto, varmista aina, että virta on katkaistu ja että tuotteen verkkojohto on irrotettu virtalähteestä, ennen kuin irrotat tuotteen kansia. Jos sinulla on aiheeseen liittyviä kysymyksiä tai huolenaiheita, ota yhteys asiakastukikeskukseen. Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava varoitus huomioon. VAROITUS: Vaarallisia liikkuvia osia. Varo, etteivät sormesi tai muut ruumiinosasi kosketa osiin. VAROITUS: Ennen kuin avaat tietokoneen kannen, katkaise tietokoneesta virta ja anna tietokoneen jäähtyä muutama minuutti. iv Käyttöopas

7 Verkkojohdot ja verkkolaitteet VAARA Käytä vain tuotteen valmistajan toimittamia verkkojohtoja ja verkkolaitteita. Verkkojohtojen tulee olla turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H03VV-F, 3G, 0,75 mm 2 varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa maissa tulee käyttää kyseisessä maassa hyväksyttyä verkkojohtoa. Älä kiedo verkkojohtoa verkkolaitteen tai muun esineen ympärille. Se saattaa aiheuttaa johdon lohkeilemisen, murtumisen tai kiertymisen. Tästä voi syntyä vaaratilanteita. Sijoita verkkojohdot aina niin, että niiden päälle ei astuta, niihin ei kompastuta tai etteivät ne jää puristuksiin. Suojaa johdot ja verkkolaitteet nesteiltä. Älä jätä verkkojohtoa tai -laitetta pesualtaiden tai ammeiden lähelle tai kylpyhuoneisiin tai lattioille, joita pestään vedellä ja pesuaineilla. Kastuminen saattaa aiheuttaa oikosulun, etenkin jos verkkojohto tai verkkolaite on kulunut väärinkäytön takia. Kastuminen voi myös vähitellen syövyttää verkkojohdon ja verkkolaitteen liittimiä, josta voi ajan mittaan aiheutua ylikuumenemista. Varmista, että kaikkien verkkojohtojen pistoke on kytketty liitäntään turvallisesti ja tiiviisti. Älä käytä verkkolaitetta, jossa on merkkejä syöpymisestä tai kulumisesta pistokkeen liittimissä tai merkkejä ylikuumenemisesta (kuten sulaneita kohtia muoviosassa) pistokkeessa tai verkkolaitteen muissa osissa. Älä käytä verkkojohtoja, joiden jommankumman pään liittimissä on merkkejä kulumisesta tai ylikuumenemisesta tai jotka näyttävät jollakin tavalla vaurioituneilta. Kun verkkolaite on kytketty pistorasiaan, älä peitä verkkolaitetta vaatteilla tai muilla esineillä, jotta se ei ylikuumene. Jatkojohdot ja niihin liittyvät laitteet Varmista, että käytössä olevat jatkojohdot, ylijännitesuojat, UPS-laitteet ja jatkopistorasiat pystyvät käsittelemään tuotteen edellyttämiä jännitteitä. Älä koskaan ylikuormita näitä laitteita. Jos käytät jatkopistorasioita, kuormitus ei saa ylittää jatkopistorasian syöttötehoa. Jos sinulla on kuormitukseen, jännitevaatimuksiin tai syöttötehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta. Copyright Lenovo 2018 v

8 Pistokkeet ja pistorasiat VAARA Jos pistorasia, johon aiot kytkeä tietokoneen tai siihen liittyvät laitteet, näyttää vahingoittuneelta tai kuluneelta, älä käytä pistorasiaa vaan anna valtuutetun sähköasentajan vaihtaa sen tilalle uusi rasia. Älä väännä pistoketta tai tee siihen muutoksia. Jos pistoke vahingoittuu, ota yhteys valmistajaan ja pyydä uusi pistoke tilalle. Älä liitä tietokonetta samaan pistorasiaan paljon virtaa kuluttavan laitteen kanssa. Muutoin mahdolliset jännitevaihtelut voivat vioittaa tietokonetta, sen tietoja tai siihen liitettyjä laitteita. Joidenkin tuotteiden mukana toimitetaan kolmiliittiminen pistoke. Tämä pistoke sopii vain maadoitettuun pistorasiaan. Tämä on tarkoituksellinen suojaava ominaisuus. Älä yritä kiertää suojausta pakottamalla pistoketta johonkin muuhun kuin maadoitettuun pistorasiaan. Jos et pysty asettamaan pistoketta pistorasiaan, ota yhteys sähköasentajaan ja pyydä häneltä hyväksytty muuntosovitin pistokkeelle tai pyydä häntä vaihtamaan pistorasia maadoitettuun pistorasiaan. Älä koskaan ylikuormita pistorasioita. Järjestelmän kokonaiskuormitus saa olla enintään 80 prosenttia haaroituskytkennän nimellistehosta. Jos sinulla on kuormitukseen tai haaroituskytkennän nimellistehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta. Varmista, että käytettävä pistorasia on kaapeloitu oikein ja että se sijaitsee lähellä laitteita paikassa, jossa siihen pääsee helposti käsiksi. Älä vedä verkkojohtoja kokonaan suoriksi tavalla, joka rasittaa johtoja. Varmista, että pistorasian jännite ja virta vastaavat asennettavan laitteen vaatimuksia. Kytke laitteiden pistokkeet pistorasiaan ja irrota ne pistorasiasta varovasti. Virtalähteeseen liittyvät turvaohjeet VAARA Älä irrota virtalähteen suojakuorta tai muita osia, joissa on seuraava tarra: Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Näissä osissa ei ole huollettaviksi tarkoitettuja komponentteja. Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon. Ulkoiset laitteet VAROITUS: vi Käyttöopas

9 Älä kytke tai irrota mitään ulkoisten laitteiden kaapeleita USB- ja 1394-kaapeleita lukuun ottamatta silloin, kun tietokoneessa on virta kytkettynä. Muutoin tietokone saattaa vaurioitua. Odota vähintään viisi sekuntia tietokoneen virran katkaisun jälkeen, ennen kuin irrotat ulkoisen laitteen. Akkuihin liittyvä yleinen turvaohje VAARA Lenovon tuotteen mukana toimittamat akut on testattu yhteensopivuuden varmistamiseksi, ja ne saa vaihtaa vain hyväksyttyihin osiin. Takuu ei koske muuta kuin Lenovon nimeämää akkua eikä osiin purettua tai muutettua akkua. Väärinkäyttö saattaa aiheuttaa akun ylikuumenemisen tai räjähtämisen tai akkunesteen vuotamisen. Voit vähentää onnettomuusriskiä seuraavasti: Älä avaa, pura tai huolla akkua. Älä litistä akkua tai tee siihen reikiä. Älä aiheuta akkuun oikosulkua tai anna sen joutua kosketuksiin veden tai muiden nesteiden kanssa. Säilytä akkua lasten ulottumattomissa. Älä vie akkua tulen lähelle. Lopeta akun käyttö, jos akku on vaurioitunut tai jos huomaat sen vuotavan taikka jos akun liittimiin kertyy vieraita aineita. Säilytä akkuja tai tuotteita, joissa on sisäinen akku, huoneenlämmössä. Akun varauksen tulee olla noin prosenttia akun kapasiteetista. On suositeltavaa ladata akut noin kerran vuodessa, jotta ei tapahdu ylipurkautumista. Älä jätä akkua jäteastiaan, joka tyhjennetään kaatopaikalle. Hävitä akku ongelmajätteistä säädettyjen lakien ja viranomaismääräysten mukaisesti. Sisäistä ladattavaa akkua koskeva huomautus VAARA Älä yritä poistaa tai vaihtaa sisäistä ladattavaa akkua. Akun saa vaihtaa vain Lenovon hyväksymä huoltoliike tai huoltohenkilö. Lataa akku vain tuotteen käyttöohjeissa suositetulla tavalla. Lenovon hyväksymät huoltoliikkeet tai huoltohenkilöt kierrättävät Lenovo-akut paikallisten lakien ja säännösten mukaisesti. Copyright Lenovo 2018 vii

10 Nappiparistoa koskeva huomautus VAARA Älä yritä vaihtaa nappiparistoa. Akun saa vaihtaa vain Lenovon hyväksymä huoltoliike tai huoltohenkilö. Lenovon hyväksymät huoltoliikkeet tai huoltohenkilöt kierrättävät Lenovo-akut paikallisten lakien ja säännösten mukaisesti. Seuraava ilmoitus koskee tietokoneen käyttäjiä Kaliforniassa Yhdysvalloissa. Kalifornian osavaltion edellyttämä perkloraatti-ilmoitus: Litium-mangaanidioksidiakkuja sisältävät tuotteet saattavat sisältää perkloraattia. Laite saattaa edellyttää perkloraattimateriaaleille soveltuvaa erikoiskäsittelyä. Lisätietoja on osoitteessa viii Käyttöopas

11 Lämpö ja tietokoneen osien tuuletus VAARA Tietokoneet, verkkolaitteet ja monet lisävarusteet tuottavat lämpöä, kun niihin on kytketty virta ja kun akkuja ladataan. Kannettavat tietokoneet voivat tuottaa erityisen paljon lämpöä pienen kokonsa vuoksi. Noudata aina näitä turvaohjeita: Kun tietokoneeseen kytketään virta tai kun akkua ladataan, tietokoneen pohja, kämmentuki ja jotkin muut osat saattavat kuumentua. Älä pidä kannettavaa tietokonetta sylissäsi pitkään tai anna sen kuuman osan koskettaa käsiäsi tai muita kehosi osia pitkään. Kun käytät näppäimistöä, älä pidä kämmeniäsi pitkään kämmentuen varassa. Tietokone tuottaa normaalin käytön aikana jonkin verran lämpöä. Mitä korkeampia järjestelmän toimintataso ja akun varaus ovat, sitä voimakkaammin tietokone kuumenee. Pitkäaikainen altistuminen lämmölle saattaa aiheuttaa epämukavuutta tai lievän palovamman. Pidä kirjoittaessasi säännöllisesti taukoja nostamalla kätesi irti kämmentuesta. Älä käytä näppäimistöä keskeytyksettä pitkään. Älä käytä tietokonetta tai lataa akkua tulenarkojen aineiden lähellä tai ympäristöissä, joissa on räjähdysvaara. Tuotteessa olevien tuuletusaukkojen, tuulettimien ja jäähdytyslevyjen tarkoitus on varmistaa tuotteen turvallisuus ja toimintavarmuus. Ilmavirran kulku tietokoneen sisäosiin tai tuulettimien ja jäähdytyslevyjen toiminta saattaa estyä, jos tuote asetetaan sängylle, sohvalle, matolle tai jollekin muulle joustavalle pinnalle. Älä tuki tai peitä tuuletusaukkoja tai estä tuulettimien tai jäähdytyslevyjen toimintaa. Kun verkkolaite on kytketty sähköpistorasiaan ja tietokoneeseen, se tuottaa lämpöä. Älä koske millään ruumiinosallasi verkkolaitteeseen silloin, kun se on toiminnassa. Älä koskaan käytä verkkolaitetta kehosi lämmittämiseen. Pitkäaikainen kosketus saattaa aiheuttaa palovamman jopa vaatteiden läpi. Noudata aina seuraavia perusohjeita oman turvallisuutesi vuoksi: Pidä tietokoneen kansi suljettuna aina, kun tietokoneen verkkojohto on kytkettynä pistorasiaan. Tarkista tietokoneen ulkopinta säännöllisesti pölyn kerääntymisen varalta. Poista peitelevyn tuuletusaukkoihin kerääntynyt pöly. Pölyisissä ja vilkasliikenteisissä paikoissa olevia tietokoneita pitää mahdollisesti puhdistaa useammin. Älä rajoita tai peitä tuuletusaukkoja. Älä käytä tietokonetta kalustukseen upotettuna, koska tämä saattaa lisätä ylikuumenemisen vaaraa. Tietokoneeseen ohjautuvan ilmavirran lämpötila saa olla enintään 35 C. Copyright Lenovo 2018 ix

12 Sähköturvaohjeet VAARA Sähkö-, puhelin- ja tietoliikennekaapeleissa voi esiintyä vaarallisia jännitteitä. Noudata seuraavia ohjeita sähköiskun välttämiseksi: Älä käytä tietokonetta ukonilman aikana. Älä liitä kaapeleita tähän tuotteeseen tai irrota niitä siitä äläkä tee asennus- tai ylläpitotoimia tai kokoonpanon muutoksia ukonilman aikana. Kytke kaikki verkkojohdot oikein asennettuihin ja maadoitettuihin pistorasioihin. Kytke kaikki tähän tuotteeseen liitettävät laitteet säännösten mukaisiin pistorasioihin. Mikäli mahdollista, käytä vain toista kättä liitäntäkaapelien kytkentään tai irrotukseen. Älä kytke virtaa mihinkään laitteeseen, jos epäilet tai havaitset kosteus-, palo- tai rakennevaurioita. Jos asennusohjeissa ja kokoonpanon määritysohjeissa ei toisin sanota, irrota verkkojohdot, akku ja kaikki kaapelit, ennen kuin avaat laitteen kansia. Älä käytä tietokonetta, ennen kuin kaikkien sisäisten osien kuoret on kiinnitetty paikoilleen. Älä koskaan käytä tietokonetta, jonka sisäiset osat ja piirit ovat näkyvissä. VAARA Kytke ja irrota kaapelit seuraavissa ohjeissa kuvatulla tavalla, kun asennat, siirrät tai avaat tämän tuotteen tai siihen liitettyjen laitteiden kansia. Kytke näin: 1. Katkaise virta kaikista laitteista. 2. Kytke kaikki kaapelit laitteisiin. 3. Kytke liitäntäkaapelit liitäntöihin. 4. Kytke verkkojohdot pistorasioihin. 5. Kytke laitteisiin virta. Irrota näin: 1. Katkaise virta kaikista laitteista. 2. Irrota verkkojohdot pistorasioista. 3. Irrota liitäntäkaapelit liitännöistä. 4. Irrota kaapelit kaikista laitteista. Verkkojohto on irrotettava pistorasiasta tai liitännästä ennen tietokoneen kaikkien muiden sähköjohtojen ja -kaapeleiden kytkemistä. Verkkojohdon saa kytkeä pistorasiaan tai liitäntään vasta, kun kaikki muut sähköjohdot ja -kaapelit on kytketty tietokoneeseen. VAARA Älä suorita mitään vaihtoja äläkä liitä puhelinkaapelia puhelinpistorasiaan tai irrota sitä siitä ukonilman aikana. x Käyttöopas

13 Nestekidenäyttöä (LCD) koskeva turvaohje VAROITUS: Nestekidenäyttö (LCD) on valmistettu lasista. Jos käsittelet tietokonetta varomattomasti tai pudotat sen, näyttö voi särkyä. Jos näyttö särkyy, varo, ettei sen sisältämää nestettä pääse iholle tai silmiin. Jos näin kuitenkin käy, huuhtele kosketuskohtaa heti juoksevassa vedessä vähintään 15 minuuttia. Jos huuhtelun jälkeen ilmenee oireita, käänny lääkärin puoleen. Huomautus: Nestekidenäytön (LCD) loistelamppu tuotteissa, joissa on käytetty elohopeaa sisältäviä loistelamppuja (esim. muita kuin LED-valaisimia), sisältää elohopeaa. Hävitä se paikallisten määräysten mukaisesti. Kuulokkeiden käyttö VAROITUS: Kuulokkeiden liian suuri äänenpaine voi aiheuttaa kuulonaleneman. Äänenvoimakkuuden säätö enimmäistehoon suurentaa kuulokkeiden antojännitettä ja äänenpainetta. Suojaa kuuloasi säätämällä taajuuskorjain sopivalle tasolle. Kuulokkeiden pitkäaikainen yhtäjaksoinen käyttö suurella äänenvoimakkuudella voi olla vaarallista, jos kuulokkeet ja kuulokeliitäntä eivät ole standardin EN määritysten mukaisia. Tietokoneen kuulokeliitäntä täyttää standardin EN kohdan Sub clause 7 vaatimukset. Tämän määrityksen mukaan tietokoneen todellinen laajakaistainen RMS-antojännite on enintään 150 mv. Voit estää kuulonaleneman syntymisen varmistamalla, että kuulokkeet täyttävät standardin EN kohdassa Clause 7 limits esitetyn vaatimuksen, jonka mukaan laajakaistaisten kuulokkeiden ominaisjännite on 75 mv. Standardin EN määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri. Jos Lenovo-tietokoneen mukana on toimitettu kuulokkeet (tietokone ja kuulokkeet on toimitettu yhtenä pakettina), kyseinen tietokoneen ja kuulokkeiden yhdistelmä on standardin EN määritysten mukainen. Jos käytät muita kuulokkeita, varmista, että ne ovat standardin EN kohdan Clause 6.5, Limitation Values määritysten mukaiset. Standardin EN määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri. Huomautus tukehtumisvaarasta TUKEHTUMISVAARA: tuote sisältää pieniä osia. Säilytä alle kolmivuotiaiden lasten ulottumattomissa. Muovipusseja koskeva turvaohje VAARA Muovipusseista voi aiheutua tukehtumisvaara. Pidä muovipussit poissa pienten lasten ulottuvilta. Copyright Lenovo 2018 xi

14 Lasiosia koskeva turvaohje VAROITUS: Tuotteen jotkin osat on saatettu valmistaa lasista. Lasi saattaa hajota, jos tuote putoaa kovalle pinnalle tai siihen kohdistuu kova isku. Jos lasi hajoaa, älä koske siihen tai yritä poistaa sitä. Älä käytä tuotetta, ennen kuin koulutettu huoltohenkilöstö on vaihtanut lasin. xii Käyttöopas

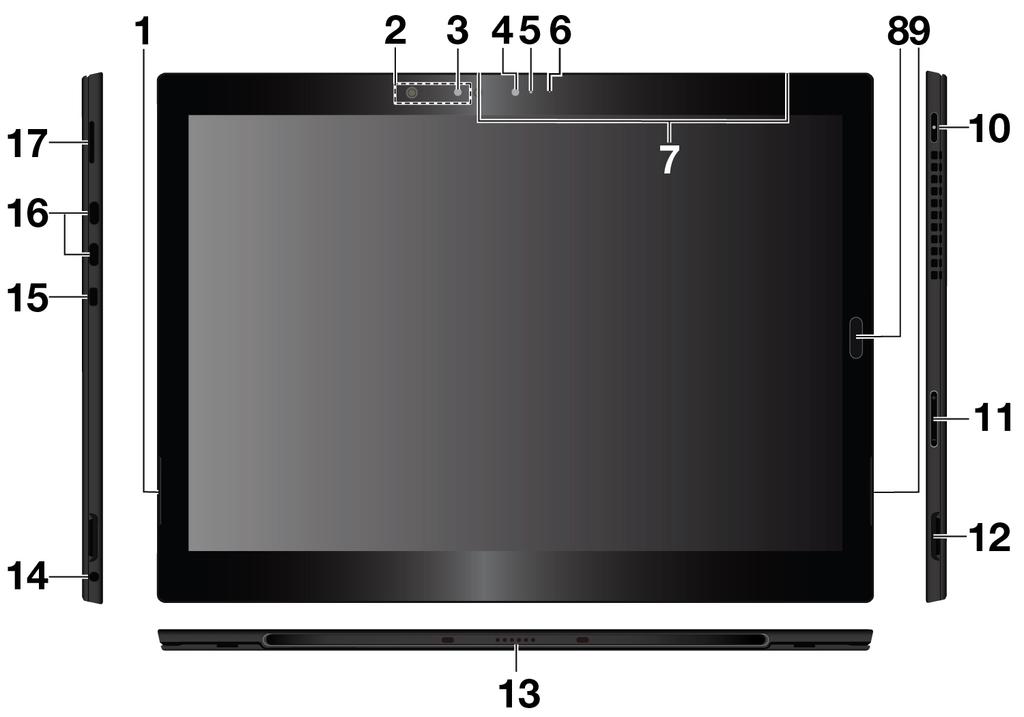

15 Luku 1. Irrotettavaan 2-in-1-tietokoneeseen tutustuminen Tässä luvussa on tietokoneen yleiskuvaus sekä tietoja esimerkiksi liitännöistä, merkkivaloista, ominaisuuksista, teknisistä tiedoista ja käyttöympäristöstä. Huomautus: Tietokoneen osat saattavat poiketa hieman tässä luvussa esitetyistä kuvista. Liitännät ja merkkivalot Huomautus: Tähdellä (*) merkityt liitännät ja merkkivalot ovat saatavana joissakin malleissa. 1 Vasen stereokaiutin: Stereokaiutin tuottaa modernin musiikin ja elokuvien toistokokemuksen. 2 NFC-kosketuspiste *: NFC (Near field communication) -kosketuspisteen avulla voit siirtää tietoja laitteesta toiseen koskettamalla laitteilla toisiaan tai tuomalla ne lähekkäin. Katso kohta NFC-laitteiden käyttö sivulla Infrapunakamera *Infrapunakameran avulla voit kirjautua tietokoneeseen henkilökohtaisesti ja turvallisesti käyttämällä kasvojentunnistusta. Kun olet määrittänyt infrapunakameran kasvojentunnistuksen, voit avata tietokoneen lukituksen kasvojesi avulla salasanan sijasta. Lisätietoja on kohdassa Kameroiden käyttö sivulla Etukamera ja 5 Kameran tilan merkkivalo: Kahden megapikselin etukameralla voit ottaa valokuvia ja kuvata videoita. 6 Valaistuksen tunnistin: Valaistuksen tunnistin havaitsee ympäristön valon määrän ja säätää näytön taustavaloa sen mukaisesti. 7 Mikrofonit: Mikrofonien avulla voit soittaa puheluita ja luoda tallenteita. Copyright Lenovo

16 8 Sormenjälkitunnistin: Sormenjälkitunnistimen avulla voit kirjautua sisään tietokoneeseen viemällä sormenjälkesi sormenjälkitunnistimen yli salasanan kirjoittamisen sijasta. Katso kohta Sormenjälkitunnistimen käyttö sivulla Oikea stereokaiutin: Stereokaiutin tuottaa modernin musiikin ja elokuvien toistokokemuksen. 10 Virtapainike: Painamalla virtapainiketta voit käynnistää tietokoneen. Virtapainikkeella voit myös siirtää taulutietokoneen lepotilaan ja herättää sen. 11 Äänenvoimakkuuspainikkeet: Näiden painikkeiden avulla voit lisätä tai vähentää tietokoneen äänenvoimakkuutta. 12 Kynäpidikkeen lokero: Aseta kynäpidike kynäpidikkeen lokeroon. 13 Pogo-liitäntä: Pogo-liitännällä voit liittää taulutietokoneen tuettuun näppäimistöön. 14 Ääniliitäntä: Liitä kuulokkeet tai kuulokemikrofoni tietokoneeseen äänien kuuntelua varten. 15 Miniturvalukon paikka: Voit suojata tietokonetta varkaudelta kiinnittämällä sen esimerkiksi työpöytään tai muuhun kiinteään kalusteeseen vaijerilukolla, joka sopii tähän tietokoneen miniturvalukon paikkaan. Huomautus: Paikka tukee Kensington MiniSaver -lukon vaatimusten mukaisia vaijerilukkoja, joissa on käytetty Cleat -lukkotekniikkaa. Älä yritä käyttää muuntyyppisiä vaijerilukkoja, jotka on varustettu pyörivällä T-bar -lukkomekanismilla. Lukkolaitteen ja turvatoiminnon arviointi, hankinta ja toteutus on käyttäjän omalla vastuulla. Lenovo ei kommentoi, arvioi eikä takaa lukkolaitteiden ja turvatoimien laatua tai toimivuutta. Vaijerilukkoja on saatavilla tuotteeseen Lenovolta osoitteesta 16 USB-C -liitännät (Thunderbolt 3 -yhteensopivat): USB-C-liitännöillä voit ladata tietokoneen akkua ja liittää tietokoneen yhteensopivaan laitteeseen tietojen siirtämistä varten. Tietokoneen USB-C-liitännät tukevat sekä USB Type-C -standardia että Thunderbolt 3 -tekniikkaa. Lenovo toimittaa erilaisia USB-Clisävarusteita tietokoneen käyttömahdollisuuksien laajentamiseen. Lisätietoja on seuraavassa osoitteessa: Huomautus: Kun akkuvirtaa on jäljellä alle 10 %, USB-C-liitäntään liitetyt USB-C-lisävarusteet eivät ehkä toimi oikein. 17 Nano-SIM- ja microsd-korttipaikka: MicroSD-kortin (myydään erikseen) avulla voit siirtää tai tallentaa tiedostoja. Katso kohta MicroSD-kortin käyttö sivulla 16. Nano-SIM-kortin * avulla voit muodostaa yhteyden mobiililaajakaistaverkkoon. Katso kohta Yhteyden muodostus langattomaan verkkoon sivulla 9. 2 Käyttöopas

17 1 Varapalautuspainikkeen reikä: Jos tietokone ei vastaa, irrota verkkolaite ja käynnistä tietokone uudelleen työntämällä suoristetun paperiliittimen pää varapalautuspainikkeen reikään. 2 ja 3 Järjestelmän tilan merkkivalot: ThinkPad-logon ja virtapainikkeen merkkivalot toimivat järjestelmän tilan merkkivaloina. Vilkkuu kolme kertaa: Tietokone on liitetty virtalähteeseen. Palaa: Tietokoneen virta on kytkettynä ja tietokone on käytössä. Ei pala: Tietokoneen virta on katkaistu tai laite on lepotilassa. 4 Jalusta: Katso kohta Jalustan käyttö sivulla 7. 5 Takakamera: Kahdeksan megapikselin korkeatarkkuuksisella takakameralla voit ottaa valokuvia ja kuvata videoita. Ominaisuudet ja tekniset tiedot Koko Leveys: 304,1 mm Syvyys: 226 mm Paksuus Ilman valinnaista Thin Keyboard -näppäimistöä: 8,9 mm Valinnaisella Thin Keyboard -näppäimistöllä: 14,4 mm Huomautus: Tähdellä (*) merkityt ominaisuudet ovat saatavana joissakin malleissa. Luku 1. Irrotettavaan 2-in-1-tietokoneeseen tutustuminen 3

18 Suoritin ja muisti Voit tarkastella suorittimen ja muistin tietoja avaamalla aloitusvalikon Järjestelmä Tietoja. ja valitsemalla Asetukset Näyttö Koko: 330,2 mm Näytön tarkkuus: x pikseliä Automaattinen kirkkauden säätö (valaistuksen tunnistin) IPS (In-Plane Switching) -tekniikka, näyttöön ei jää sormenjälkiä Monikosketustekniikka Kamerat 2 megapikselin etukamera Infrapunakamera * 8 megapikselin takakamera ilman salamaa Liitännät ja korttipaikat Yhdistelmä-ääniliitäntä Kaksi USB-C-liitäntää (Thunderbolt 3 -yhteensopivia) Pogo-liitäntä (ThinkPad X1 Tablet Gen 3 Thin Keyboard -näppäimistöä varten) MicroSD-kortti- ja nano-sim-korttipaikka Kynäpidikkeen lokero Miniturvalukon paikka Suojausominaisuudet Sormenjälkitunnistin Salasana Miniturvalukon paikka TPM (Trusted Platform Module) * Langattoman yhteyden ominaisuudet Bluetooth 4.1 GPS (Global Positioning System) * NFC (Near Field Communication) * Langaton lähiverkko (WLAN) Langaton suuralueverkko (WWAN) * Virtalähde (verkkolaite) Siniaaltomuotoinen tulo, Hz Verkkolaitteen syöttöjännite: voltin vaihtovirta 42 Wh:n litiumioniakku 4 Käyttöopas

19 Käyttöympäristö Enimmäiskorkeus merenpinnasta paineistamattomassa tilassa m Lämpötila Enintään m korkeudessa Käytössä: 5,0 35,0 C Säilytys: 5,0 43,0 C Yli m korkeudessa Enimmäislämpötila paineistamattomissa olosuhteissa: 31,3 C Suhteellinen kosteus Käytössä: 8 95 % Säilytys: 5 95 % Aseta tietokone kuivaan paikkaan, jossa on hyvä ilmanvaihto ja joka ei ole alttiina suoralle auringonpaisteelle. Älä käytä tai säilytä tietokonetta pölyisissä ja likaisissa paikoissa tai erittäin kuumissa tai kylmissä paikoissa. Asiakkaan vaihdettavissa olevat osat Asiakkaan vaihdettavissa olevat osat (Customer Replaceable Units, CRU) ovat osia, joita asiakas voi itse päivittää tai vaihtaa. ThinkPad-tietokoneissa on seuraavanlaisia CRU-osia: Itsepalvelun piiriin kuuluvat CRU-osat: Itsepalvelun piiriin kuuluvat CRU-osat ovat osia, jotka asiakas voi itse helposti asentaa tai vaihtaa tai jotka koulutettu huoltoedustaja voi asentaa tai vaihtaa lisähintaan. Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvat CRU-osat ovat osia, jotka asiakas, jolla on korkeampi taitotaso, voi asentaa tai vaihtaa. Koulutetut huoltoedustajat voivat tarjota myös osien asennus- tai vaihtopalveluja asiakkaan koneelle kuuluvan takuun mukaisesti. Jos asiakas asentaa CRU-osan itse, Lenovo toimittaa CRU-osan asiakkaalle. Asiakkaan vaihdettavissa olevaa osaa koskevat tiedot ja asennusohjeet toimitetaan tuotteen mukana. Ne voi myös pyytää Lenovolta milloin tahansa. Asiakasta saatetaan pyytää palauttamaan viallinen osa, joka korvataan CRU-osalla. Jos palautusta edellytetään, 1) vaihto-osan mukana toimitetaan palautusohjeet, etukäteen maksettu palautuslähetystarra ja kuljetuspakkaus ja 2) asiakkaalta saatetaan veloittaa maksu vaihto-osasta, jos asiakas ei palauta viallista osaa Lenovolle kolmenkymmenen (30) päivän kuluessa vaihto-osan vastaanotosta. Katso lisätietoja Lenovon rajoitetun takuun asiakirjoista osoitteessa warranty/llw_02. Seuraavassa luettelossa on tietoja tietokoneen CRU-osista: Itsepalvelun piiriin kuuluvat CRU-osat Lenovo USB-C 45W AC Adapter -verkkolaite ja verkkojohto * Lenovo USB-C 65W AC Adapter -verkkolaite ja verkkojohto * Huomautus: Tähdellä (*) merkityt asiakkaan vaihdettavissa olevat osat ovat saatavina joissakin malleissa. Mallin mukaan tietokoneen mukana saatetaan toimittaa joitakin valinnaisia lisävarusteita. Valinnaiset lisävarusteet ovat itsepalvelun piiriin kuuluvia asiakkaan vaihdettavissa olevia osia. Luku 1. Irrotettavaan 2-in-1-tietokoneeseen tutustuminen 5

20 6 Käyttöopas

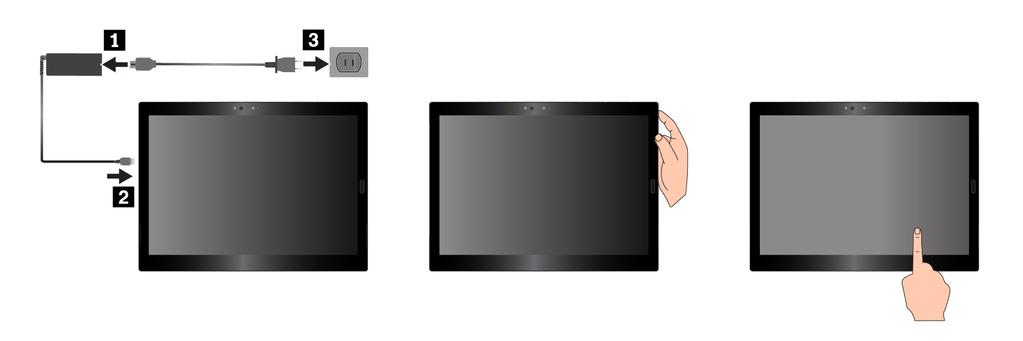

21 Luku 2. Käytön aloitus Opettele perusasiat, jotta voit aloittaa tietokoneen käytön. Määritä tietokone, käytä monikosketusnäyttöä, yhdistä tietokone verkkoon ja valitse oikea virransäästötila noudattamalla ohjeita. Tietokoneen määritys Kun käytät tietokonetta ensimmäisen kerran, viimeistele alkuasennus seuraavasti: 1. Liitä tietokone verkkovirtaan. 2. Käynnistä tietokone painamalla virtapainiketta. 3. Tee alkuasennustoimet valmiiksi noudattamalla kuvaruutuun tulevia ohjeita. Huomautus: Jos sinulla on lisävarusteena saatava kynä, näppäimistö tai telakointiasema, lisätietoja niiden liittämisestä tietokoneeseen ja käyttämisestä on kohdassa Luku 4 Lisävarusteet sivulla 25. Jalustan käyttö Tietokoneessa on sisäinen jalusta. Käännä jalusta auki tietokoneen molemmissa sivuissa olevista syvennyksistä kuvan mukaisesti. Copyright Lenovo

22 Kun jalusta on auki, voit käyttää tietokonetta seuraavissa asennoissa: a Taitosasento ilman ThinkPad X1 Tablet Gen 3 Thin Keyboard -näppäimistöä b Taitosasento ThinkPad X1 Tablet Gen 3 Thin Keyboard -näppäimistöllä c Kirjoitusasento Jalusta on moniasentoinen. Voit asettaa jalustan eri kulmiin parhaan käyttökokemuksen saamiseksi. Monikosketusnäytön käyttö Käytä tietokonetta kosketusliikkeillä. Tässä osassa esitellään vain yleisimmin käytettyjä liikkeitä. Kattavan tuettujen liikkeiden luettelon löydät Windowsin ohjeesta. Katso kohta Windows-käyttöjärjestelmän ohjeiden saanti sivulla 21. Huomautus: Jotkin kosketusliikkeet ovat käytettävissä vain tietyissä sovelluksissa. Napauttaminen Napauttamalla näytössä olevaa kohdetta voit avata, valita tai aktivoida sen. Napauttaminen ja pitäminen painettuna Napauttamalla näyttöä pitkään voit avata useita vaihtoehtoja sisältävän valikon. Pyyhkäiseminen Pyyhkäisemällä vasemmalle tai oikealle näytössä voit selata kohteita, kuten luetteloita, sivuja ja valokuvia. Vetäminen Vetämällä kohteen haluttuun sijaintiin voit siirtää kohteen. 8 Käyttöopas

23 Zoomaus lähemmäs Asettamalla kaksi sormea näytölle ja liu'uttamalla niitä kauemmas toisistaan voit lähentää. Zoomaus kauemmas Asettamalla kaksi sormea näytölle ja liu'uttamalla niitä lähemmäs toisiaan voit loitontaa. Kiertäminen Aseta vähintään kaksi sormea kohteen päälle ja kierrä sitten sormia myötätai vastapäivään. Sipaise yläreunasta alareunaan Sulje nykyinen koko näytön tilassa oleva sovellus. Sipaiseminen vasemmasta reunasta oikealle Näytä kaikki tehtävänäkymässä avoinna olevat sovellukset. Sipaiseminen oikeasta reunasta vasemmalle Avaa toimintokeskus. Sipaise lyhyesti ylä- tai alareunasta kohti keskustaa Ylhäältä: näytä koko näytön tilassa olevien sovellusten piilotettu otsikkorivi. Alhaalta: näytä koko näytön tilassa olevien sovellusten tehtäväpalkki. Monikosketusnäytön käyttövihjeitä Monikosketusnäyttö on muovikalvolla päällystetty lasilevy. Älä paina näyttöä tai laita näytölle kynää tai metalliesinettä. Kosketusnäyttö saattaa vaurioitua tai toimia väärin. Älä käytä näyttöä sormenkynsillä, käsineet kädessä tai muulla esineellä kuin hyväksytyllä ThinkPad Pen Pro -kynällä. Monikosketusnäytön puhdistusvihjeitä Katkaise tietokoneesta virta ennen monikosketusnäytön puhdistamista. Poista sormenjäljet tai pöly monikosketusnäytöstä kuivalla, pehmeällä ja nukkaamattomalla liinalla tai pumpulilla. Älä käytä liuotinaineita. Pyyhi näyttö kevyesti ylhäältä alas suuntautuvilla liikkeillä. Älä paina näyttöä. Yhteyden muodostus langattomaan verkkoon Liitä tietokone Internetiin tai toisiin langattomiin verkkoihin, jotta voit selata Internetiä tietokoneella ja jakaa tietoja. Luku 2. Käytön aloitus 9

24 Tietokone tukee seuraavia langattomia verkkoja: Wi-Fi -verkko Wi-Fi-toiminnon avulla voit muodostaa verkkoyhteyden jopa 100 metrin päässä ympäristön ja käytössä olevan Wi-Fi-reitittimen mukaan. Tietokoneessa on Wi-Fi-yhteyttä tukeva WLAN-kortti. Wi-Fi-signaalin laatuun vaikuttaa yhdistettyjen laitteiden määrä, infrastruktuuri sekä esineet, joiden läpi signaali lähetetään. Mobiililaajakaistaverkko (tuettu joissakin malleissa) Mobiililaajakaistatoiminnon avulla voit muodostaa yhteyden Internetiin mistä tahansa sijainnista, jossa on käytettävissä matkapuhelinpalvelu. Mobiililaajakaistayhteydet käyttävät 3G-, 4G- tai LTE-matkapuhelin- ja mobiiliverkkoja niin kuin matkapuhelimet. Mobiililaajakaistayhteys on tuettu vain tietokonemalleissa, joissa on WWAN-kortti asennettuna. Yhteyden muodostamiseen mobiililaajakaistaverkkoon tarvitaan SIM-nanokortti tai ulkoinen mobiililaajakaistalaite. Tietokone tukee myös langattomia Bluetooth- ja NFC-viestintätekniikoita. Lisätietoja on kohdissa NFClaitteiden käyttö sivulla 14 ja Bluetooth-laitteiden käyttö sivulla 14. Voit muodostaa langattoman verkkoyhteyden seuraavasti: 1. Napauta langattoman verkon kuvaketta Windowsin ilmaisinalueella. Näyttöön tulee käytettävissä olevien langattomien verkkojen luettelo. Huomautus: Jos Lentotila on käytössä tai Wi-Fi tai Mobiililaajakaista poissa käytöstä, verkkojen luettelo ei ehkä näy. Näytä luettelo napauttamalla vastaavaa valitsinta. 2. Muodosta verkkoyhteys napauttamalla haluamaasi verkkoa. Jos verkko on suojattu, anna pyydettäessä kelvollinen salasana. SIM-nanokortin vaihto tai asennus: Nano-SIM- ja microsd-korttipaikka on tietokoneen vasemmalla sivulla. Katkaise tietokoneen virta ennen aloittamista. 1. Työnnä suoristetun paperiliittimen pää korttipaikan 1 reikään. Korttipaikka vapautuu. Liu'uta sitten korttipaikka ulos tietokoneesta. Jos korttipaikassa on jo asennettuna nano-sim-kortti, irrota se varovasti korttipaikasta Käyttöopas

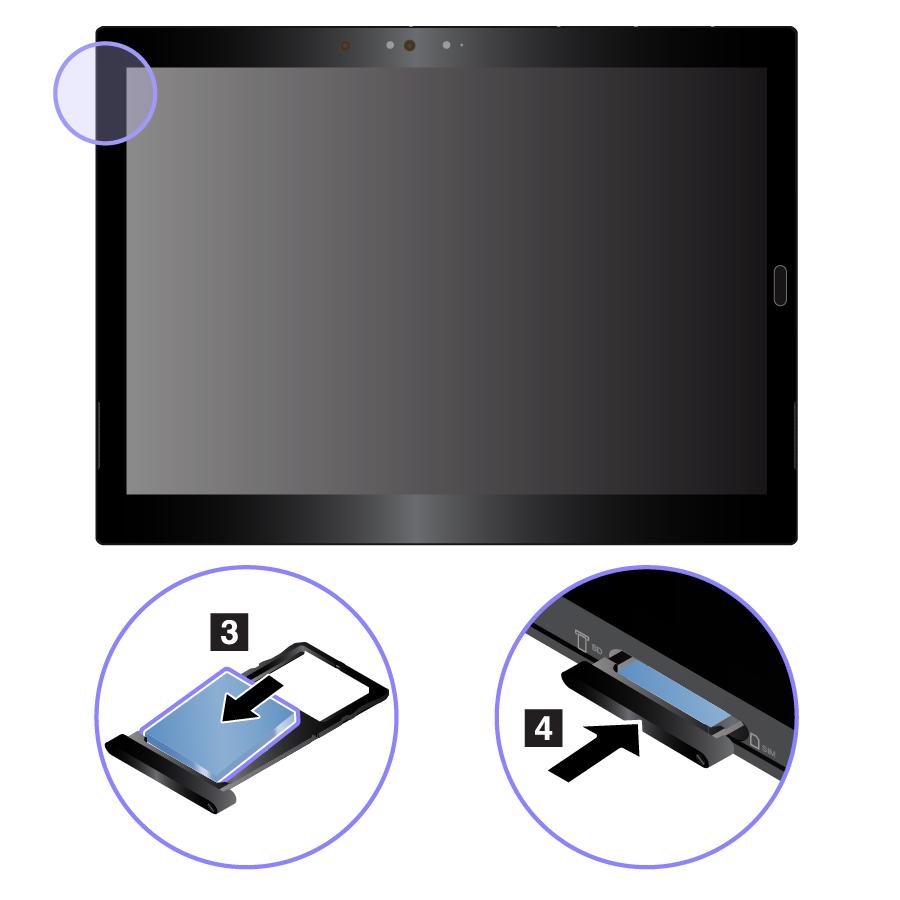

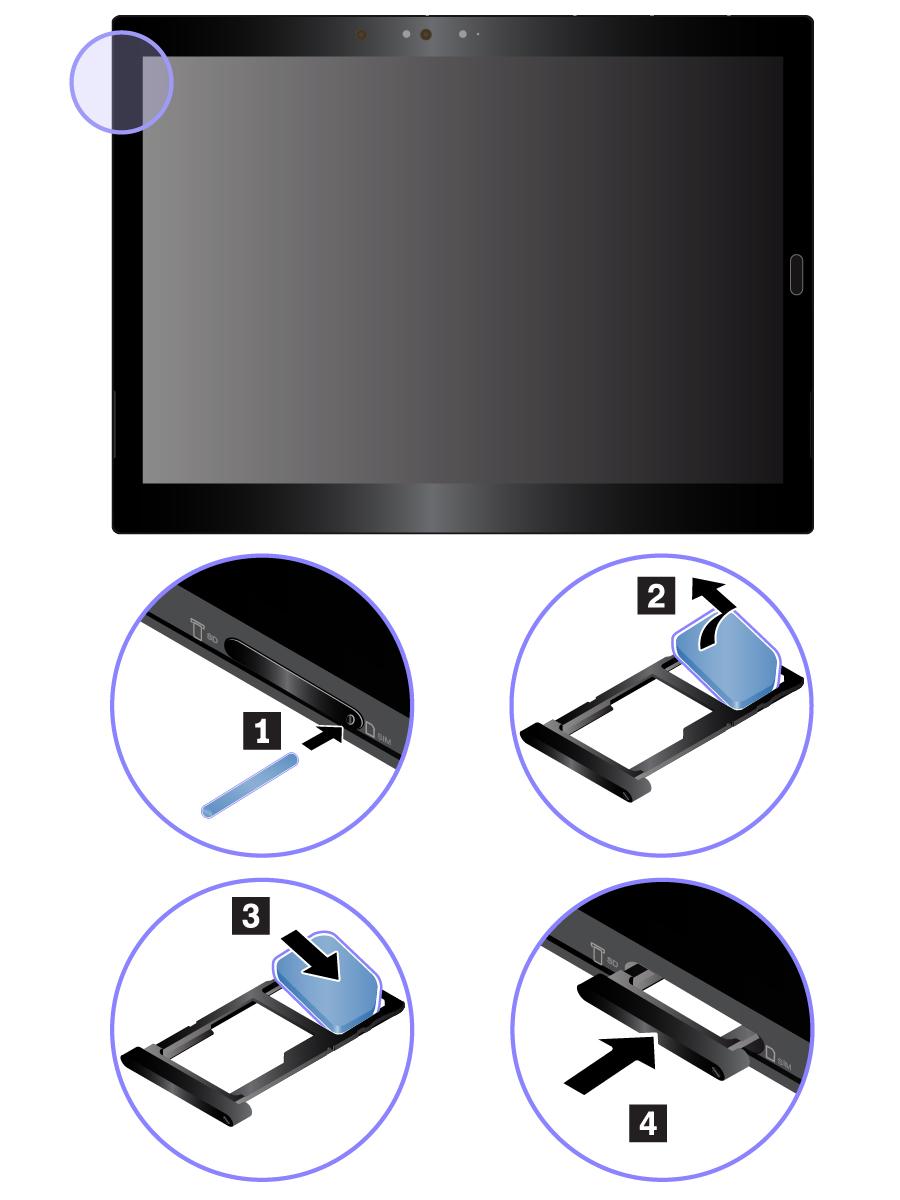

25 2. Aseta uusi nano-sim-kortti korttipaikkaan siten, että metalliset kosketuspinnat ovat alaspäin 3. Aseta nano-sim- tai microsd-korttipaikka tietokoneeseen niin, että se napsahtaa paikalleen 4. Varmista, että uusi SIM-nanokortti on asennettu oikein päin. Langallisen verkkoyhteyden muodostus Sinun on ehkä käytettävä langallista verkkoyhteyttä Ethernet-kaapelin kautta, kun lataat suuria tiedostoja. Tietokoneessa voi sen mallin mukaan olla ThinkPad USB C Ethernet Adapter -verkkolaite. Yhdistä tietokone langalliseen verkkoon tämän verkkolaitteen avulla. Voit myös ostaa verkkolaitteen seuraavasta osoitteesta: Voit muodostaa langallisen verkkoyhteyden seuraavasti: 1. Liitä ThinkPad USB C Ethernet Adapter -verkkolaite tietokoneen USB-C-liitäntään (liitännät ovat Thunderbolt 3 -yhteensopivia). 2. Liitä Ethernet-kaapeli ThinkPad USB C Ethernet Adapter -verkkolaitteeseen. 3. Napauta langallisen verkkoyhteyden kuvaketta Windowsin ilmaisinalueella ja anna tarvittaessa käyttäjänimi ja salasana. Tietokoneen akun lataus Huomio: Käytä vain Lenovon hyväksymiä verkkolaitteita. Tietokone voi vaurioitua, jos käytät verkkolaitetta, jota ei ole hyväksytty. Voit ladata tietokoneen akun seuraavasti: 1. Liitä verkkojohto verkkolaitteeseen. 2. Liitä verkkolaite tietokoneen USB-C-liitäntään (liitännät ovat Thunderbolt 3 -yhteensopivia). Luku 2. Käytön aloitus 11

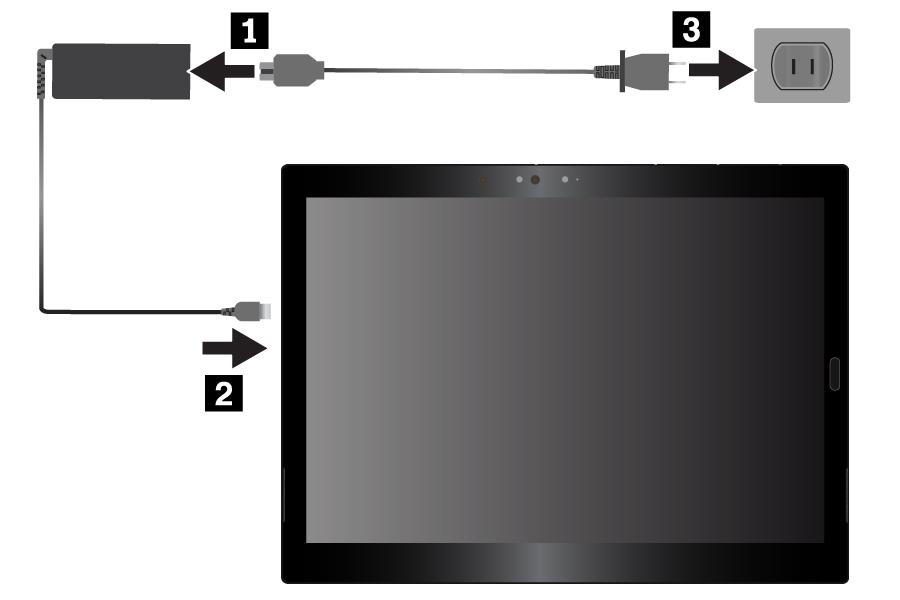

26 3. Kytke verkkojohto oikeanlaiseen pistorasiaan. Virtapainike ja virranhallinta-asetukset Jos et aio käyttää tietokonetta vähään aikaan, voit säästää tietokoneen virtaa siirtämällä sen lepotilaan tai sammuttamalla sen. Voit säätää myös virranhallinta-asetuksia, kun haluat, että suorituskyky on mahdollisimman hyvä ja virtaa kuluu mahdollisimman vähän. Tietokoneen siirtäminen lepotilaan ja palautus normaaliin toimintaan Jos et aio käyttää tietokonetta vähään aikaan, voit lukita taulutietokoneen ja säästää sen virtaa siirtämällä tietokoneen lepotilaan. Voit siirtää tietokoneen lepotilaan avaamalla aloitusvalikon ja valitsemalla sitten Virta Lepotila. Voit palauttaa tietokoneen lepotilasta normaaliin toimintaan painamalla virtapainiketta. Tietokoneen virran katkaisu ja kytkentä Jos et aio käyttää tietokonetta pitkään aikaan, voit säästää sen virtaa sammuttamalla tietokoneen. Voit sammuttaa tietokoneen avaamalla aloitusvalikon ja valitsemalla sitten Virta Sammuta. Voit käynnistää tietokoneen painamalla virtapainiketta pitkään. Virranhallinta-asetusten muutto Säädä virranhallinta-asetuksia, kun haluat, että suorituskyky on mahdollisimman hyvä ja virtaa kuluu mahdollisimman vähän. Voit muuttaa virranhallinta-asetuksia seuraavasti: 1. Siirry Ohjauspaneeliin. Lisätietoja Ohjauspaneelin avauksesta on kohdassa Tietokoneen asetusten käyttö sivulla Valitse Järjestelmä ja suojaus Virranhallinta-asetukset. 3. Noudata tämän jälkeen kuvaruutuun tulevia ohjeita. 12 Käyttöopas

27 Luku 3. Tietokoneen käyttö Käytä tietokonetta mahdollisimman tehokkaasti hyödyntämällä esimerkiksi Lenovo-sovelluksia ja sormenjälkitunnistinta sekä muodostamalla NFC-yhteys laitteiden välille. Tietokoneen rekisteröinti Voit rekisteröidä Lenovo-tietokoneesi seuraavasti: Käytä Lenovo Companion -sovellusta. Lisätietoja Lenovo Companion -ohjelman käytöstä on kohdassa Lenovo-sovelluksiin tutustuminen sivulla 13. Siirry osoitteeseen ja noudata näytön ohjeita. Lenovo-sovelluksiin tutustuminen Lenovo toimittaa valmiiksi asennettuina tietyt sovellukset, joiden avulla työskentely sujuu helposti ja turvallisesti. Valmiiksi asennetut Lenovo-sovellukset voivat muuttua. Voit tutustua muihin Lenovo-sovelluksiin osoitteessa Lenovo Companion Tietokoneesi parhaiden toimintojen ja ominaisuuksien tulee olla helppokäyttöisiä ja -tajuisia. Lenovo Companion -sovelluksen ansiosta ne ovat. Lenovo Companion -ohjelman avulla voit tehdä seuraavat toimet: Optimoi tietokoneesi suorituskyky, valvo tietokoneesi kuntoa ja hallitse päivityksiä. Käytä käyttöopasta, tarkista takuun tila ja näytä tietokonettasi varten mukautetut lisävarusteet. Lue ohjeartikkeleja, tutustu Lenovo-foorumeihin ja pysy ajan tasalla tekniikkauutisista lukemalla artikkeleita ja blogeja luotetuista lähteistä. Määritä laitteistoasetukset. Luo Lenovo ID -tunnus ja hallinnoi sitä. Tämä sovellus sisältää yksinomaista Lenovo-sisältöä, jonka avulla saat lisätietoja siitä, mitä Lenovo-tietokoneella voi tehdä. Lenovo-sovellusten käyttö: 1. Avaa aloitusvalikko. 2. Avaa Lenovo-sovellus napsauttamalla sitä. 3. Jos et näe haluamaasi sovellusta luettelossa, yritä etsiä se hakukentän avulla. Erillisen näytön käyttö Liitä tietokone erilliseen näyttöön, jotta voit jakaa esityksen tai käsitellä useita sovelluksia samanaikaisesti. Tuetut erilliset näytöt Tietokone tukee seuraavia erillisiä näyttöjä: Vain yksi erillinen Thunderbolt 3 -näyttö (5 120 x pikseliä / 60 Hz), joka on liitetty USB-C-liitäntään Copyright Lenovo

28 Enintään kaksi erillistä USB-C- tai Thunderbolt 3 -näyttöä (enintään x pikseliä / 60 Hz), jotka on liitetty USB-C-liitäntöihin Lisätietoja erillisestä näytöstä on sen mukana toimitetuissa ohjeissa. Langattomaan näyttöön liittäminen Voit liittää taulutietokoneen langattomaan näyttöön seuraavasti: 1. Avaa aloitusvalikko. 2. Valitse Asetukset Laitteet Yhdistetyt laitteet Lisää laite. 3. Noudata tämän jälkeen kuvaruutuun tulevia ohjeita. Langalliseen näyttöön liittäminen Tietokoneessa on kaksi USB-C-liitäntää (Thunderbolt 3 -yhteensopivia). Voit liittää tietokoneen erilliseen VGA- tai HDMI-näyttöön jollakin seuraavista sovittimista: Lenovo USB C to HDMI Adapter Lenovo USB C to VGA Adapter Jos näitä sovittimia ei toimiteta tietokoneen mukana, voit hankkia ne Lenovolta seuraavasta osoitteesta: Näyttötilan valinta Voit näyttää työpöydän ja sovelluksia tietokoneen näytössä, erillisessä näytössä tai molemmissa. Voit valita kuvan toistotavan seuraavasti: 1. Avaa aloitusvalikko. 2. Valitse Asetukset Järjestelmä Näyttö. 3. Valitse haluttu esitysmalli toimimalla näytön ohjeiden mukaan. Bluetooth-laitteiden käyttö Bluetooth on lyhyen kantaman langaton viestintätekniikka. Bluetooth-toiminnon avulla voit muodostaa langattoman yhteyden tietokoneen ja toisen Bluetooth-laitteen välille, kun laitteet ovat enintään noin 10 metrin etäisyydellä toisistaan. Tietokoneen liittäminen Bluetooth-laitteen pariksi: 1. Käynnistä Bluetooth-laite ja saata se havaittavissa olevaan tilaan. Katso lisätietoja Bluetooth-laitteen mukana toimitetusta ohjeesta. 2. Avaa aloitusvalikko ja valitse sitten Asetukset Laitteet Bluetooth. Ota Bluetooth-toiminto sitten käyttöön napauttamalla vastaavaa valitsinta. Näyttöön tulee käytettävissä olevien Bluetooth-laitteiden luettelo. 3. Valitse Bluetooth-kohdelaite ja valitse Muodosta laitepari. NFC-laitteiden käyttö Tietokoneen mallin mukaan siinä voi olla NFC-toiminto. NFC on korkean taajuuden ja lyhyen kantaman langaton viestintätekniikka. NFC-toiminnon avulla voi muodostaa tietokoneesta radioyhteyden toiseen NFCtoiminnolla varustettuun laitteeseen, kun laitteet ovat enintään muutaman senttimetrin etäisyydellä toisistaan. Jotkin Lenovo-sovellukset käyttävät NFC-toimintoa. 14 Käyttöopas

29 Tämä osa sisältää perusohjeet laiteparin muodostamiseen tietokoneen ja NFC-laitteen välillä. Lisätietoja tiedonsiirrosta on NFC-laitteen mukana toimitetuissa ohjeissa. Huomio: Ennen kuin aloitat NFC-kortin käsittelyn, kosketa metallipöytää tai jotakin maadoitettua metalliesinettä. Muutoin kehosi staattinen varaus saattaa vaurioittaa korttia. Älä aseta tietokonetta tai NFC-toiminnolla varustettua älypuhelinta lepotilaan tiedonsiirron aikana. Muutoin tiedot saattavat vahingoittua. Laiteparin muodostaminen tietokoneen ja NFC-kortin välillä: Varmista ennen aloittamista, että kortti on NDEF (NFC Data Exchange Format) -muodossa. Muutoin tietokone ei ehkä tunnista korttia. 1. Napauta korttia NFC-kosketuspisteessä kuvan mukaisesti. 2. Siirrä korttia hitaasti ylöspäin 10 mm:n etäisyydelle. Pidä sitten korttia paikallaan muutaman sekunnin ajan, kunnes taulutietokone ilmoittaa havainneensa kortin. Luku 3. Tietokoneen käyttö 15

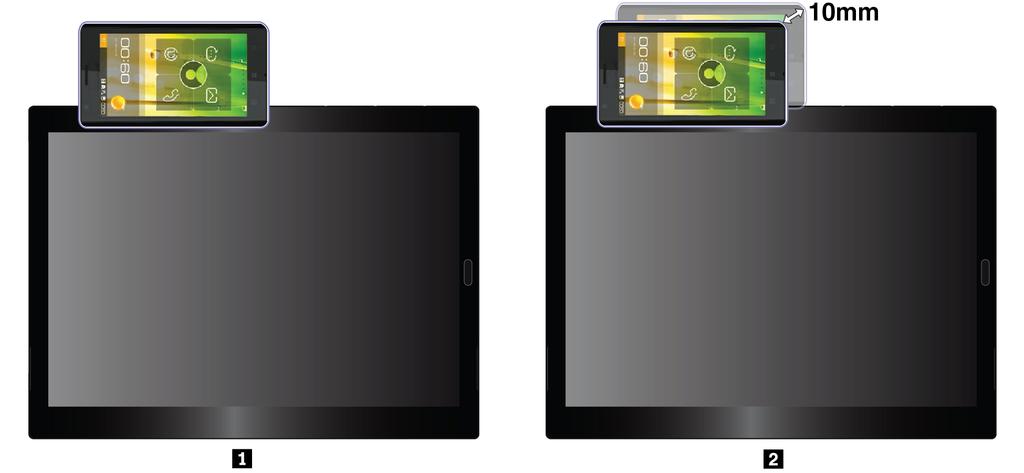

30 Laiteparin muodostaminen tietokoneen ja NFC-toiminnolla varustetun älypuhelimen välillä: Varmista ennen aloittamista, että älypuhelimen näyttö on ylöspäin. 1. Napauta älypuhelinta NFC-kosketuspisteessä kuvan mukaisesti. 2. Siirrä älypuhelinta hitaasti ylöspäin 10 mm:n etäisyydelle. Pidä sitten älypuhelinta paikallaan muutaman sekunnin ajan, kunnes taulutietokone ilmoittaa havainneensa älypuhelimen. NFC-toiminnon käyttöönotto Jos tietokoneen NFC-toiminto ei ole käytössä, ota toiminto käyttöön seuraavasti: 1. Avaa aloitusvalikko. 2. Valitse Asetukset Verkko ja Internet Lentotila. 3. Ota NFC-toiminto käyttöön napauttamalla sitä. Jos NFC-toiminnon käyttöönotto ei onnistu, tarkista ThinkPad Tablet Setup -ohjelman NFC-asetus seuraavasti: 1. Avaa ThinkPad Tablet Setup -ohjelma. Katso kohta ThinkPad Tablet Setup -ohjelma sivulla Napauta Security I/O Port Access. 3. Valitse NFC-asetukseksi On. MicroSD-kortin käyttö Tietokoneen vasemmalla sivulla on nano-sim- ja microsd-korttipaikka. Korttipaikka tukee seuraavia SDkortteja: Secure Digital extended-capacity (SDXC) -kortti Secure Digital (SD) -kortti Secure Digital High Capacity (SDHC) -kortti Tämä osa sisältää perusohjeet microsd-kortin asennukseen ja poistoon. Lisätietoja tiedonsiirrosta on microsd-kortin mukana toimitetuissa ohjeissa. Huomio: 16 Käyttöopas

31 Ennen kuin aloitat microsd-kortin käsittelyn, kosketa metallipöytää tai maadoitettua metalliesinettä. Muutoin kehosi staattinen varaus saattaa vaurioittaa korttia. Älä aseta tietokonetta lepotilaan tiedonsiirron aikana. Muutoin tiedot saattavat vahingoittua. MicroSD-kortin vaihto tai asennus: 1. Työnnä suoristetun paperiliittimen pää korttipaikan 1 reikään. Korttipaikka vapautuu. Liu'uta sitten korttipaikka ulos tietokoneesta. Jos korttipaikassa on jo asennettuna microsd-kortti, irrota se varovasti korttipaikasta Aseta uusi microsd-kortti korttipaikkaan siten, että metalliset kosketuspinnat ovat alaspäin 3. Aseta nano-sim- tai microsd-korttipaikka tietokoneeseen niin, että se napsahtaa paikalleen 4. Varmista, että uusi microsd-kortti on asennettu oikein päin. Luku 3. Tietokoneen käyttö 17

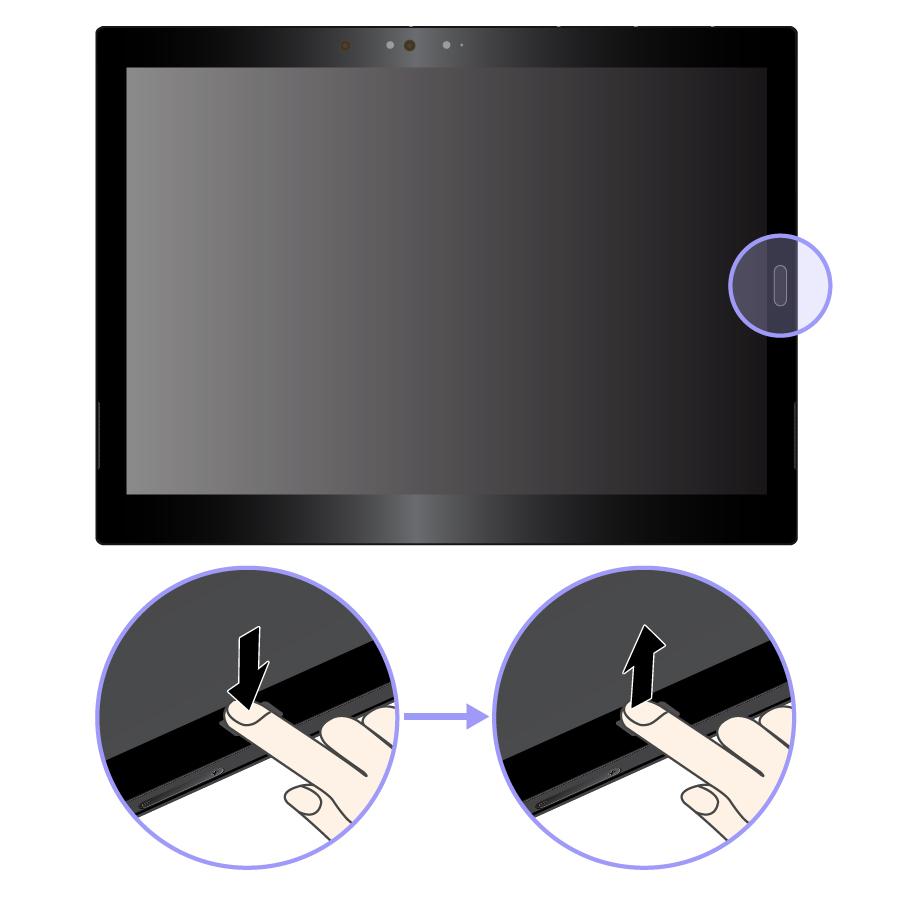

32 Sormenjälkitunnistimen käyttö Sormenjälkitodennuksen avulla voit kirjautua sisään tietokoneeseen viemällä sormenjälkesi sormenjälkitunnistimen yli salasanan kirjoittamisen sijasta. Sormenjälkien rekisteröinti Jos haluat käyttää sormenjälkitodennusta, rekisteröi ensin sormenjälkesi seuraavasti: Huomautus: On suositeltavaa rekisteröidä useamman kuin yhden sormen sormenjälki esimerkiksi sormien vahingoittumisen varalta. 1. Avaa aloitusvalikko ja valitse sitten Asetukset Tilit Kirjautumisasetukset. 2. Rekisteröi sormenjälki noudattamalla kuvaruutuun tulevia ohjeita. Kun luet sormenjälkesi sormenjälkitunnistimella, ota huomioon seuraavat seikat: 1. Napauta sormenjälkitunnistinta sormen päällä ja pidä sormea kevyesti painettuna tunnistimen päällä yhdestä kahteen sekuntia. 2. Nosta sitten sormi pois tunnistimelta. Sormenjälkitunnistimen käyttövinkkejä Seuraavat toimet saattavat vahingoittaa sormenjälkitunnistinta tai aiheuttaa siinä toimintahäiriöitä: tunnistimen pinnan naarmuttaminen kovilla ja terävillä esineillä tunnistimen pinnan naarmuttaminen kynnellä tai kovalla esineellä tunnistimen käyttö tai koskettaminen likaisin sormin Et ehkä pysty rekisteröimään sormenjälkeäsi tai käyttämään sitä tunnistukseen, jos sormesi iho on ryppyinen. sormesi iho on karkea, kuiva tai vaurioitunut. sormesi on likainen, mutainen tai öljyinen. sormesi on märkä. sormea ei ole rekisteröity. 18 Käyttöopas

33 Yritä ratkaista ongelma toimimalla seuraavasti: poista lika tai ylimääräinen kosteus sormistasi pyyhkimällä sormet puhtaiksi. Rekisteröi jokin muu sormi ja käytä sitä tunnistukseen. Puhdista tunnistimen pinta varovasti kuivalla, pehmeällä ja nukkaamattomalla kangasliinalla, jos huomaat, että tunnistimen pinta on likainen tai siinä on tahroja. tunnistimen pinta on märkä tunnistin ei usein rekisteröi sormenjälkeä tai tunnista sitä. Kameroiden käyttö Tietokoneessa saattaa olla kolme kameraa: etukamera, takakamera ja infrapunakamera. Perinteisen kameran käyttö Perinteisellä kameralla voit ottaa valokuvia ja kuvata videoita. Käynnistä kamera avaamalla aloitusvalikko ja valitsemalla Kamera. Kun kamera käynnistyy, kameran käyttötilan vihreä merkkivalo syttyy. Voit määrittää kameran asetukset henkilökohtaisten tarpeittesi mukaan esimerkiksi muuttamalla kuvanlaadun asetuksia. Voit määrittää kameran asetukset jollakin seuraavasta tavoista: Avaa Kamera-sovellus ja napsauta oikeassa yläkulmassa olevaa asetusten kuvaketta. Määritä kameran asetukset näyttöön tulevien ohjeiden mukaisesti. Avaa aloitusvalikko ja valitse Lenovo Companion Laitteistoasetukset Näyttö, kamera ja äänet/ media. Etsi Kamera-osio ja määritä sitten kameran asetukset noudattamalla näytön ohjeita. Infrapunakameran käyttö Infrapunakameran avulla voit kirjautua tietokoneeseen henkilökohtaisesti ja turvallisesti käyttämällä kasvojentunnistusta. Kun olet määrittänyt infrapunakameran kasvojentunnistuksen, voit avata tietokoneen lukituksen kasvojesi avulla salasanan sijasta. Infrapunakamerassa on seuraavat komponentit: 1 3 Infrapuna-LED Infrapuna-LEDit lähettävät infrapunavaloa. Tavallisesti infrapunavaloa ei näe paljaalla silmällä. Luku 3. Tietokoneen käyttö 19

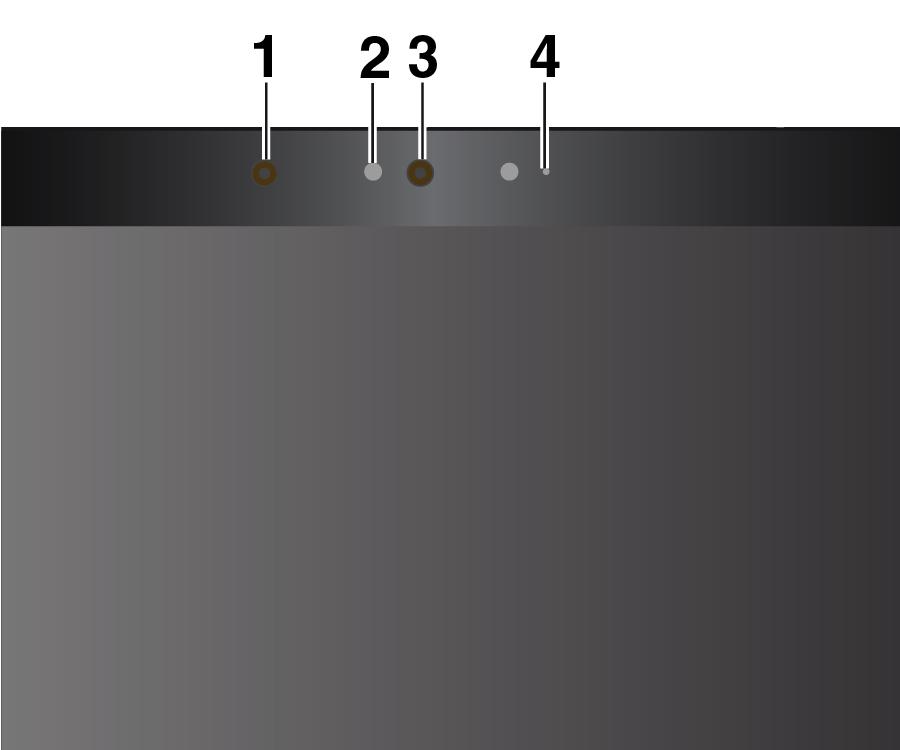

34 2 Infrapunakameran linssi Infrapunakameran linssillä luodaan käyttäjän kasvokuva. 4 Kameran merkkivalo Kun kameran merkkivalo palaa, infrapunakamera on tunnistustilassa. Voit määrittää infrapunakameran kasvojentunnistuksen seuraavasti: 1. Avaa aloitusvalikko ja valitse Asetukset Tilit Kirjautumisasetukset. 2. Vieritä alas Salasana-kohtaan ja luo salasana valitsemalla Lisää. 3. Luo PIN-koodi noudattamalla näytön ohjeita. 4. Etsi Windows Hello -kohta, napsauta Kasvot-kohdasta Määritä ja valitse sitten Aloita. 5. Anna aiemmin määrittämäsi PIN-koodi. Kameran esikatselu käynnistyy. 6. Viimeistele määritys noudattamalla näytön ohjeita. 7. Paranna kuvaa napauttamalla Paranna tunnistusta, jotta Windows Hello voi tunnistaa sinut eri valaistusoloissa tai kun ulkoasusi on muuttunut. Voit avata tietokoneen lukituksen infrapunakameralla seuraavasti: 1. Valitse Windowsin lukitusnäytön kirjautumisvaihtoehdoista hymynaamakuvake. 2. Noudata näytön ohjeita ja varmista, että kasvosi ovat keskellä kameran linssiä ja että katsot suoraan kameraan. Kun ohjelma tunnistaa kasvosi, se avaa näytön lukituksen ja kirjaa sinut Windowskäyttöjärjestelmään automaattisesti. Salasanojen käyttö Voit estää tietokoneen luvattoman käytön määrittämällä pääkäyttäjän salasanan. Pääkäyttäjän salasana estää ThinkPad Tablet Setup -sovellukseen tallennettujen kokoonpanomääritysten luvattoman muuttamisen. Jos vain pääkäyttäjän salasana on määritetty, näyttöön tulee salasanakehote, kun yrität käynnistää ThinkPad Tablet Setup -sovelluksen. Luvattomat käyttäjät eivät voi ilman salasanaa muuttaa useimpia järjestelmän kokoonpanoasetuksia ThinkPad Tablet Setup -sovelluksessa. Pääkäyttäjä voi hallinnan helpottamiseksi asettaa saman pääkäyttäjän salasanan useisiin tietokoneisiin. On erittäin suositeltavaa, että tallennat salasanan ja säilytät sitä turvallisessa paikassa. Jos unohdat pääkäyttäjän salasanan, Lenovo ei voi poistaa salasanaa. Tietokone on toimitettava Lenovolle tai Lenovo-jälleenmyyjälle, ja emolevy on vaihdettava. Sinulla tulee olla mukana ostotodistus, ja osista ja palvelusta peritään lisämaksu. Salasanan määritys, vaihto tai poisto: Huomautus: Ennen kuin aloitat, tulosta nämä ja kohdan ThinkPad Tablet Setup -ohjelma sivulla 43 ohjeet. Voit ottaa ohjeista myös näyttökuvia ja lähettää kuvat älypuhelimeen tai tietokoneeseen, jotta voit tarkastella ohjeita käytön aikana. 1. Tallenna kaikki avoinna olevat tiedostot ja sulje kaikki sovellukset. 2. Avaa ThinkPad Tablet Setup -ohjelma. Katso kohta ThinkPad Tablet Setup -ohjelma sivulla Napauta Security Password. 4. Napauta pääkäyttäjän salasanakohteen vieressä olevaa Enter-vaihtoehtoa ja noudata näytön ohjeita. 5. Tallenna kokoonpanon muutokset ja poistu ohjelmasta. 20 Käyttöopas

35 Tietokoneen asetusten käyttö Mukauta tietokonettasi muuttamalla sen järjestelmä- ja laiteasetuksia, jotta saat parhaan hyödyn tietokoneestasi. Siirry pika-asetuksiin seuraavasti: Avaa toimintokeskus. Tärkeimmät asetukset näkyvät alareunassa. Avaa Ohjauspaneeli seuraavasti: Napauta tehtäväpalkkia pitkään ja valitse sitten ponnahdusvalikosta Ohjauspaneeli. Avaa aloitusvalikko ja valitse sitten Windows-järjestelmä Ohjauspaneeli. Windows-käyttöjärjestelmän ohjeiden saanti Tietokoneeseen on esiasennettu Windows-käyttöjärjestelmä. Seuraavassa on tietoja käyttöjärjestelmään liittyvien ohjeiden saannista. Siirry pikaohjeeseen: Avaa aloitusvalikko ja valitse sitten Aloitusopas. Siirry laajaan ohjeeseen: Hae haluamaasi aihetta tehtäväpalkin hakuruudun avulla tai kysy Cortana. Huomautus: Cortana on Windowsin henkilökohtainen avustajasi. Cortana on saatavilla joissakin maissa tai joillakin alueilla. Tietokoneen käyttömukavuuden parantaminen Tietokoneen apuvälineiden ja tehokkaiden toimintojen ansiosta voit kuljettaa tietokonetta mukanasi moniin paikkoihin. Tästä syystä työasentoon, valaistukseen ja istuimen ominaisuuksiin on kiinnitettävä erityistä huomiota, jotta tietokonetta on mahdollisimman mukava käyttää. Vaihtelevat työasennot ja lepotauot: Jos työskentelet pitkään tietokoneella, on tärkeää kiinnittää huomiota työasentoon. Pienet muutokset työasennossa ja säännölliset lyhyet lepotauot ovat tärkeitä, kun käytät tietokonetta pitkiä aikoja kerrallaan. Tietokone on kevyt, ja sitä on helppo siirrellä. Voit vaihdella työasentoa siirtämällä tietokonetta. Työympäristö: Tutustu säädettävien toimistokalusteiden käyttöohjeisiin ja säädä kalusteet itsellesi sopiviksi. Jos työtila ei ole toimistossa, vaihteleviin työasentoihin ja lepotaukoihin on kiinnitettävä erityistä huomiota. Saatavana on useita ThinkPad-tuotteita, joiden avulla voit muokata ja laajentaa tietokonetta tarpeen mukaan. Telakointiasemien ja erillisten lisälaitteiden avulla saat järjestelmään haluamasi ominaisuudet. Voit tutustua joihinkin näistä lisälaitteista seuraavassa osoitteessa: Tietokoneen käyttö matkoilla Seuraavia vihjeitä noudattamalla voit matkustaa tietokoneen kanssa miellyttävästi ja turvallisesti. Luku 3. Tietokoneen käyttö 21

36 Vihjeet varkauden ja vaurioitumisen estämiseksi Tietokone kestää hyvin lentoasemien turvatarkastuksen läpivalaisulaitteiden lähettämän röntgensäteilyn. Pidä kuitenkin tietokonetta silmällä koko tarkastusvaiheen ajan. Näin varmistat, ettei sitä varasteta. Laita tietokone suojalaukkuun, kun et käytä sitä, jotta laite ei vaurioidu tai naarmuunnu. Vihjeet lentokoneessa matkustamiseen Muista lentokoneessa ottaa huomioon edessäsi olevan istuimen selkänojan liikuteltavuus. Laita tietokone turvalliseen kohtaan, ettei se jää puristuksiin, kun edessäsi istuva henkilö kallistaa istuintaan taaksepäin. Jos haluat käyttää langatonta palvelua, tarkista rajoitukset lentoyhtiöstä ennen lentokoneeseen nousemista. Jos tietokoneiden langattomien ominaisuuksien käyttöä on rajoitettu lentokoneessa, ota lentotila käyttöön. Tällöin kaikki langattomat yhteydet ovat poissa käytöstä. Voit ottaa lentotilan käyttöön seuraavasti: 1. Valitse langattoman verkon kuvake tehtäväpalkista. 2. Poista kaikki langattomat yhteydet käytöstä napauttamalla Lentotila-valitsinta. Tietokoneen hoito Käsittele tietokonetta huolellisesti, jotta se kestää pitkään. Tietokoneen puhdistus Jos tietokone kaipaa puhdistamista, irrota kaikki kaapelit ja katkaise tietokoneesta virta painamalla virtapainiketta muutaman sekunnin ajan. Poista sitten tahrat pyyhkimällä tietokoneen näyttö pehmeällä, nukkaamattomalla ja kuivalla kankaalla. Älä puhdista tietokonetta näyttöjen puhdistusaineilla, kodin puhdistusaineilla, paineilmasuihkeilla, liuotinaineilla, alkoholilla, ammoniakilla tai hankausaineilla. Kuvaruudun suojaaminen suojakalvolla Ostamalla näytön vaihdettavan suojakalvon voit suojata kuvaruutua naarmuuntumiselta ja pidentää tietokoneen käyttöikää. Jos haluat käyttää vaihdettavaa kalvoa, puhdista kuvaruutu ensin ja kiinnitä suojakalvo sitten. Tietokoneen pitäminen käyttämättömänä pitkiä aikoja Jos et aio käyttää tietokonetta pitkään aikaan, poista nano-sim-kortti tietokoneesta. Aseta tietokone suojakoteloon ja säilytä sitä kuivassa paikassa, jossa on hyvä ilmanvaihto ja joka ei ole alttiina suoralle auringonpaisteelle. Tietokoneen ja verkkolaitteen suojaaminen kastumiselta Älä upota tietokonetta veteen tai jätä sitä paikkaan, jossa siihen voi päästä vettä tai muita nesteitä. Johtojen ja kaapelien suojaaminen vaurioilta Liiallinen voimankäyttö voi vahingoittaa kaapeleita tai rikkoa ne. Sijoita verkkolaitteen, hiiren, näppäimistön, tulostimen ja muiden elektronisten laitteiden johdot tai tietoliikennekaapelit siten, että ne eivät joudu puristuksiin tietokoneen tai muiden laitteiden väliin, ettei niiden päälle astuta, ettei niihin voi kompastua tai ettei niihin kohdistu muuta riskiä, joka voi häiritä tietokoneen toimintaa. Tietokoneen kuljettaminen varovasti Käytä kuljetukseen laukkua, jonka pehmustus suojaa tietokonetta vaurioilta. Älä kuljeta tietokonetta täyteen pakatussa laukussa. Ennen kuin panet tietokoneen kuljetuslaukkuun, varmista, että tietokone on sammutettu tai lepotilassa. Älä aseta tietokonetta kuljetuslaukkuun, jos siinä on virta kytkettynä. 22 Käyttöopas

37 Tietokoneen käsitteleminen varovasti Älä pudota tai taita tietokonetta, älä tee siihen reikiä, älä kiinnitä siihen vieraita esineitä tai aseta painavia esineitä sen päälle. Laitteen sisällä olevat herkät osat voivat vaurioitua. Tietokoneen käyttäminen moottoriajoneuvossa tai polkupyörän kyydissä Pidä aina oma ja toisten turvallisuus etusijalla. Noudata lakeja. Paikalliset lait ja säännökset voivat määrätä, miten kannettavia sähkölaitteita, kuten tietokonetta, käytetään moottoriajoneuvoa tai polkupyörää ajettaessa. Tietojen ja ohjelmistojen suojaaminen Älä poista tai nimeä uudelleen tiedostoja tai hakemistoja, jos et ole varma niiden käyttötarkoituksesta. Muutoin tietokoneen ohjelmisto saattaa lakata toimimasta. Ota huomioon, että verkkoon liitetty tietokone voi olla alttiina viruksille, hakkereille, vakoiluohjelmille ja muille vahingollisille toimille, jotka voivat vahingoittaa tietokonetta, ohjelmistoa tai tietoja. Käyttäjän vastuulla on varmistaa, että tietokone on suojattu ja että tarvittavat palomuuri- ja virustentorjuntaohjelmistot sekä haittaja vakoiluohjelmien esto-ohjelmat on asennettu ja ajan tasalla. Älä pidä muita sähkölaitteita, kuten tuuletinta, radiota, tehokkaita kaiuttimia, ilmastointilaitetta tai mikroaaltouunia, liian lähellä tietokonetta. Muiden sähkölaitteiden magneettikentät saattavat vaurioittaa tietokoneen näyttöä ja tietoja. Luku 3. Tietokoneen käyttö 23

38 24 Käyttöopas

39 Luku 4. Lisävarusteet Seuraavat lisävarusteet on suunniteltu tietokoneen käyttökokemuksen parantamiseen: ThinkPad X1 Tablet Gen 3 Thin Keyboard Lenovo Active Pen ja kynäpidike Lenovo Pen Pro ja kynäpidike ThinkPad USB-C Dock ThinkPad-lisävarusteiden hankinta Mallin mukaan tietokoneen mukana ei ehkä toimiteta tiettyjä lisävarusteita. Voit ostaa lisävarusteita Lenovon verkkosivustosta seuraavasta osoitteesta: ThinkPad X1 Tablet Gen 3 Thin Keyboard Mallin mukaan tietokoneessa voi olla ThinkPad X1 Tablet Gen 3 Thin Keyboard -näppäimistö (jäljempänä Thin Keyboard). Liitä näppäimistö tietokoneeseen, jotta voit käyttää tietokonetta kannettavana tietokoneena. Yleiskuvaus Huomautus: Thin Keyboard -näppäimistö saattaa poiketa tässä ohjeaiheessa esitetyistä kuvista tietokoneen mallin mukaan. Copyright Lenovo

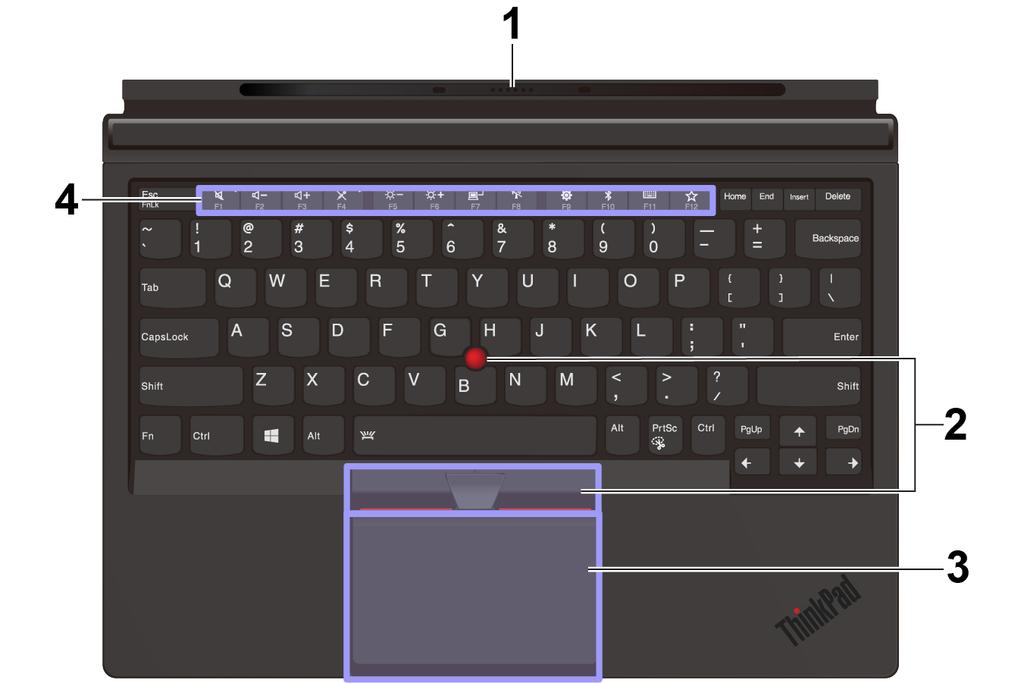

40 ThinkPad X1 Tablet Gen 3 Thin Keyboard -näppäimistön yleiskuvaus 1 Ohjaustapillinen pogo-kansi: Ohjaustapillisen pogo-kannen avulla voit liittää näppäimistön tietokoneeseen magneettisesti. 2 TrackPoint -paikannuslaite: TrackPoint-paikannuslaitteen avulla voit suorittaa kaikki perinteisen hiiren toiminnot, kuten osoittamisen, napsauttamisen sekä vierityksen. 3 Kosketuslevy: Kosketuslevy on osoitinlaite, jolla voi osoittaa, valita ja vierittää kohteita samalla tavalla kuin perinteisellä hiirellä. Voit suorittaa kosketuslevyn avulla myös peruskosketusliikkeitä. 4 Erikoisnäppäimet: Erikoisnäppäimillä voit käyttää nopeasti tiettyjä sovelluksia ja toimintoja, kuten säätää äänenvoimakkuutta. 26 Käyttöopas

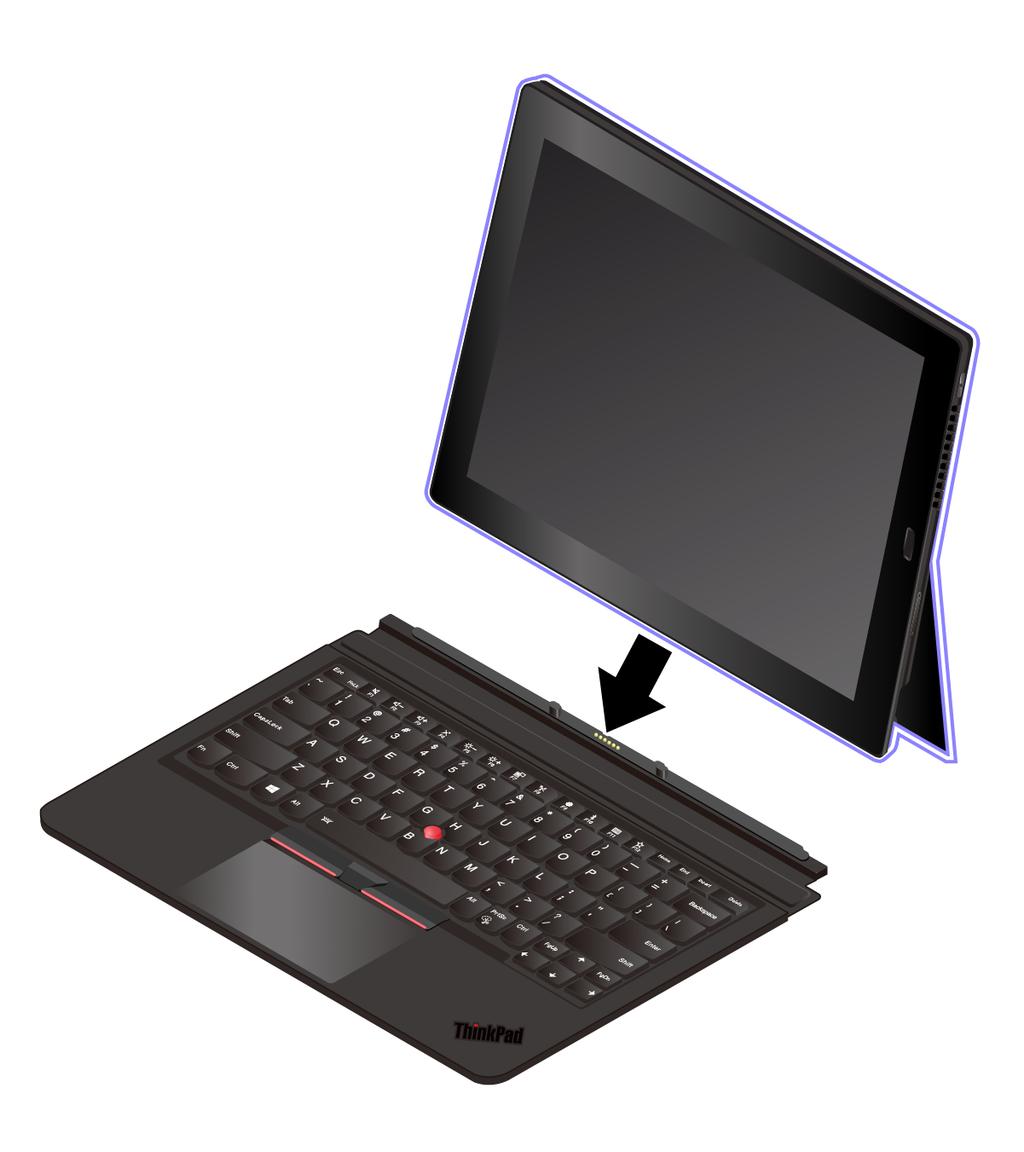

41 Thin Keyboard -näppäimistön liittäminen tietokoneeseen Thin Keyboard -näppäimistö kiinnittyy tietokoneeseen magneettisesti kuvan osoittamalla tavalla, kun näppäimistö ja taulutietokone tuodaan toistensa lähelle. Kun Thin Keyboard -näppäimistö on riittävän lähellä, se asettuu ja napsahtaa paikalleen. Voit poistaa Thin Keyboard -näppäimistön helposti vetämällä sen irti. Thin Keyboard -näppäimistön käyttö Voit käyttää tietokoneeseen liitettyä Thin Keyboard -näppäimistöä seuraavissa tiloissa: Luku 4. Lisävarusteet 27

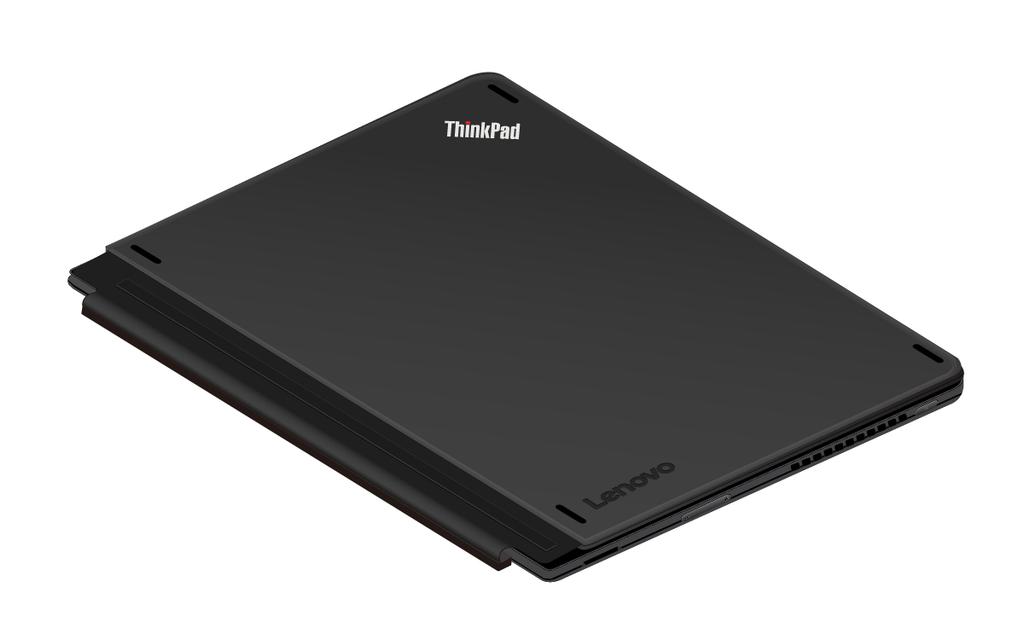

42 Vaakatasotila Aseta Thin Keyboard -näppäimistö vaaka-asentoon pöydän pinnalle kuvan osoittamalla tavalla. Kallistettu asento Taita saranaa kuvan osoittamalla tavalla. Saranan magneettipalkit kiinnittyvät tietokoneeseen automaattisesti. Thin Keyboard -näppäimistön ja pöydän pinnan välinen kulma on noin 6,5 7,0 astetta. Kansiasento Siirrä tietokone lepotilaan ja suojaa kosketusnäyttö sulkemalla Thin Keyboard -näppäimistö kuvan mukaisesti. Voit palauttaa tietokoneen lepotilasta avaamalla Thin Keyboard -näppäimistön ja suorittamalla jonkin seuraavista toimista: Paina virtapainiketta. 28 Käyttöopas

43 Paina Fn-näppäintä. Erikoisnäppäimien käyttö Thin Keyboard -näppäimistössä on useita erikoisnäppäimiä, joiden avulla työskentely sujuu helposti ja tehokkaasti. Voit käyttää toimintoa painamalla sen erikoisnäppäintä. ThinkPad X1 Tablet Gen 3 Thin Keyboard + Vaihtaa F1 F12-näppäimien normaalien toimintojen ja näppäimiin merkittyjen erikoistoimintojen välillä. Kun Fn-näppäinlukon merkkivalo ei pala, voit käyttää oletustoimintoa. Voit muuttaa oletustoimintoa näppäimistön asetusikkunassa seuraavasti: 1. Avaa Ohjauspaneeli ja vaihda Ohjauspaneelin näyttötapa Luokka-asetuksesta Suuret kuvakkeet- tai Pienet kuvakkeet -asetukseksi. 2. Valitse Lenovo Näppäimistön hallintaohjelma, jolloin näyttöön avautuu Näppäimistön hallintaohjelma -ikkuna. 3. Valitse haluamasi vaihtoehdot. Mykistä kaiuttimet tai poista niiden mykistys. Kun kaiuttimet on mykistetty, näppäimen merkkivalo palaa. Jos katkaiset tietokoneesta virran, kun äänentoisto on vaimennettuna, äänentoisto on edelleen vaimennettuna, kun käynnistät tietokoneen uudelleen. Voit ottaa äänen käyttöön painamalla äänenvoimakkuuden vähennysnäppäintä tai äänenvoimakkuuden lisäysnäppäintä. Vähentää kaiuttimen äänenvoimakkuutta. Lisää kaiuttimen äänenvoimakkuutta. Mykistää mikrofonit tai poistaa niiden mykistyksen. Kun mikrofonit on mykistetty, näppäimen merkkivalo palaa. Vähentää tietokoneen näytön kirkkautta. Lisää tietokoneen näytön kirkkautta. Erillisten näyttöjen hallinta. Langattomien ominaisuuksien ottaminen käyttöön tai poistaminen käytöstä. Luku 4. Lisävarusteet 29

44 Avaa Asetukset-ikkunan. Ottaa käyttöön tai poistaa käytöstä Bluetooth-ominaisuudet. Avaa näppäimistön asetussivun. Toteuttaa käyttäjän määrittämän toiminnon. Voit määrittää tai muuttaa F12-näppäimen toiminnon seuraavasti: 1. Avaa Lenovo Companion. Katso kohta Lenovo-sovelluksiin tutustuminen sivulla Valitse Laitteistoasetukset ja napsauta sitten syöttökuvaketta. 3. Etsi Näppäimistö: Käyttäjän määrittämä näppäin -osio ja määritä asetus noudattamalla näytön ohjeita. Syöttö-sivulla voit määrittää eri toimintoja myös F12-näppäimen sisältämille näppäinyhdistelmille, kuten näppäinyhdistelmälle Vaihto+F12, Alt+F12 tai Ctrl+F12. + Avaa kuvakaappaustyökalun. Näppäinyhdistelmät Fn+Välilyönti: Jos Thin Keyboard -näppäimistö tukee näppäimistön taustavaloa, vaihda näppäimistön taustavalon eri tilojen (ei pala, himmeä, kirkas) välillä painamalla näppäinyhdistelmää Fn+Välilyönti. Fn+B: Tämä näppäinyhdistelmä toteuttaa saman toiminnon kuin perinteisen näppäimistön Break-näppäin. Fn+K: Tämä näppäinyhdistelmä toteuttaa saman toiminnon kuin perinteisen näppäimistön ScrLKnäppäin. Fn+P: Tämä näppäinyhdistelmä toteuttaa saman toiminnon kuin perinteisen erillisen näppäimistön Pausenäppäin. Fn+S: Tämä näppäinyhdistelmä toteuttaa saman toiminnon kuin perinteisen erillisen näppäimistön SysRqnäppäin. Fn+End: Tämä näppäinyhdistelmä toteuttaa saman toiminnon kuin perinteisen näppäimistön Insertnäppäin. Fn+4: Siirrä tietokone lepotilaan painamalla Fn+4-näppäinyhdistelmää. Voit palauttaa tietokoneen lepotilasta painamalla Fn-näppäintä tai virtapainiketta. Fn+Vasen nuoli: Tämä näppäinyhdistelmä toteuttaa saman toiminnon kuin Home-näppäin. Fn+Oikea nuoli: Tämä näppäinyhdistelmä toteuttaa saman toiminnon kuin End-näppäin. TrackPoint-paikannuslaitteen käyttö TrackPoint-paikannuslaitteen avulla voit suorittaa kaikki perinteisen hiiren toiminnot, kuten osoittamisen, napsauttamisen sekä vierityksen. Huomautus: TrackPoint-paikannuslaite ja kosketuslevy saattavat poiketa tässä ohjeaiheessa esitetystä kuvasta. 30 Käyttöopas

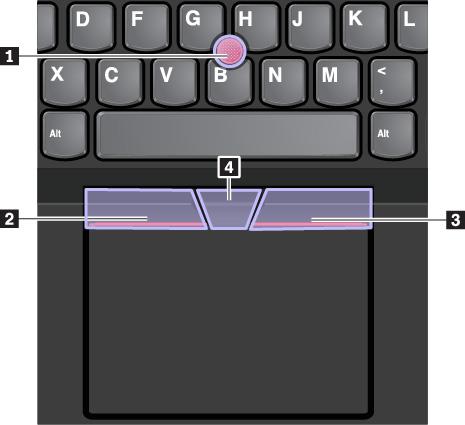

45 TrackPoint-paikannuslaite koostuu seuraavasta neljästä osasta: 1 Paikannustappi 2 Ykköspainike (ensisijainen napsautuspainike) 3 Kakkospainike (toissijainen napsautuspainike) 4 Vierityspalkki Voit käyttää TrackPoint-paikannuslaitetta seuraavasti: Huomautus: Aseta kädet kirjoitusasentoon ja paina paikannustapin karhennettua päätä etu- tai keskisormella. Paina ykkös- tai kakkospainiketta peukalolla. Osoittaminen Siirrä osoitinta näytössä käyttämällä paikannustappia 1. Voit käyttää paikannustappia painamalla tapin karhennettua päätä haluamaasi suuntaan. Osoitin siirtyy painalluksen mukaisesti, mutta paikannustappi ei kuitenkaan itse liiku. Osoitin liikkuu paineen suuntaan nopeudella, joka vastaa tappiin kohdistuvaa painetta. Napsautus ykköspainikkeella Painamalla ykköspainiketta 2 voit valita tai avata kohteen. Napsautus kakkospainikkeella Painamalla kakkospainiketta 3 voit avata pikavalikon. Vieritys Pidä vierityspalkkia 4 painettuna ja paina samalla paikannustappia pysty- tai vaakasuuntaan. Näin voit vierittää asiakirjaa, sivustoa tai sovelluksia. Kosketuslevyn käyttö Koko kosketuslevyn pinta tunnistaa sormen liikkeet ja kosketukset. Kosketuslevyn avulla voit suorittaa kaikki osoitus-, napsautus- ja vieritystoiminnot kuin tavallisella hiirellä. Jos kosketuslevyn pinta on öljyinen, katkaise ensin tietokoneen virta. Pyyhi sitten kosketuslevyn pinta varovasti pehmeällä ja nukkaamattomalla liinalla, joka on kostutettu haaleaan veteen tai tietokoneen puhdistusaineeseen. Luku 4. Lisävarusteet 31

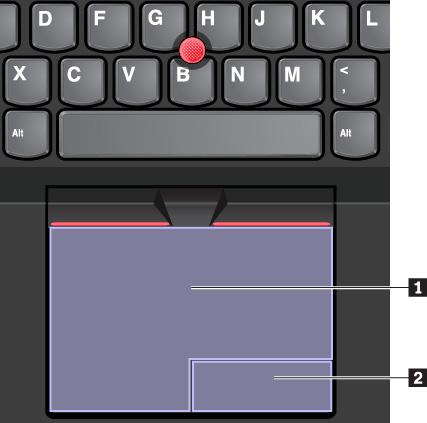

46 Kosketuslevy voidaan jakaa kahteen alueeseen: 1 Ykköspainikkeen napsautusalue (ensisijainen napsautusalue) 2 Kakkospainikkeen napsautusalue (toissijainen napsautusalue) Voit käyttää kosketuslevyä seuraavasti: Osoittaminen Liu'uttamalla yhtä sormea kosketuslevyn pinnalla voit siirtää osoitinta. Napsautus ykköspainikkeella Painamalla ykköspainikkeen napsautusaluetta 1 voit valita tai avata kohteen. Voit tehdä ykköspainikkeella suoritettavan toiminnon myös napauttamalla kosketuslevyn mitä tahansa kohtaa yhdellä sormella. Napsautus kakkospainikkeella Painamalla kakkospainikkeen napsautusaluetta 2 voit avata pikavalikon. Voit tehdä kakkospainikkeella suoritettavan toiminnon myös napauttamalla kosketuslevyn mitä tahansa kohtaa kahdella sormella. Vieritys Aseta kaksi sormea kosketuslevylle ja liikuta niitä pysty- tai vaakasuunnassa. Tällä toiminnolla voit vierittää asiakirjaa, sivustoa tai sovelluksia. Pidä kahta sormea hieman erillään toisistaan. Kosketuslevyn kosketusliikkeiden käyttö Tässä ohjeaiheessa esitellään joitakin usein käytettyjä kosketusliikkeitä, kuten napauttaminen, vetäminen ja vieritys. Tietoja muista liikkeistä on ThinkPad-paikannuslaitteen ohjetoiminnossa. Huomautuksia: Kun käytät kahta tai useampaa sormea, pidä sormia hieman erillään toisistaan. Jotkin liikkeet eivät ole käytettävissä, jos viimeisin toiminto on tehty TrackPoint-paikannuslaitteella. Jotkin liikkeet ovat käytettävissä vain tietyissä sovelluksissa. 32 Käyttöopas

47 Napautus Napauttamalla mitä tahansa kosketuslevyn kohtaa yhdellä sormella voit valita tai avata kohteen. Napautus kahdella sormella Napauttamalla mitä tahansa kosketuslevyn kohtaa kahdella sormella saat näkyviin pikavalikon. Vieritys kahdella sormella Aseta kaksi sormea kosketuslevylle ja liikuta niitä pysty- tai vaakasuunnassa. Tällä toiminnolla voit vierittää asiakirjaa, sivustoa tai sovelluksia. Lähennys kahdella sormella Voit lähentää asettamalla kaksi sormea kosketuslevylle ja liu'uttamalla niitä kauemmas toisistaan. Loitonnus kahdella sormella Voit loitontaa asettamalla kaksi sormea kosketuslevylle ja liu'uttamalla niitä lähemmäs toisiaan. Sipaisu kolmella sormella alaspäin Asettamalla kolme sormea kosketuslevylle ja liikuttamalla niitä alaspäin voit näyttää työpöydän. Sipaisu kolmella sormella ylöspäin Asettamalla kolme sormea kosketuslevylle ja liikuttamalla niitä ylöspäin voit avata tehtävänäkymän ja tarkastella kaikkia avoinna olevia ikkunoita. Napautus neljällä sormella Napauttamalla mitä tahansa kosketuslevyn kohtaa neljällä sormella voit avata toimintokeskuksen. Napautus kolmella sormella Napauttamalla mitä tahansa kosketuslevyn kohtaa kolmella sormella voit avata Cortanan, henkilökohtaisen avustajan. ThinkPad-paikannuslaitteen mukautus Voit mukauttaa ThinkPad-paikannuslaitteen niin, että voit käyttää sitä itsellesi mukavammalla ja tehokkaammalla tavalla. Voit esimerkiksi ottaa käyttöön TrackPoint-paikannuslaitteen, kosketuslevyn tai molemmat. Voit myös ottaa kosketusliikkeet käyttöön tai poistaa ne käytöstä. Voit mukauttaa ThinkPad-paikannuslaitteen asetuksia seuraavasti: 1. Siirry Ohjauspaneeliin. 2. Valitse Ohjauspaneelin näkymäksi Suuret kuvakkeet tai Pienet kuvakkeet. Valitse Hiiri. Näkyviin tulee hiiren ominaisuusikkuna. 3. Suorita mukautus valmiiksi hiiren ominaisuusikkunassa noudattamalla ohjeita. Luku 4. Lisävarusteet 33

48 Paikannustapin pään vaihto Paikannustapin pään 1 voi tarvittaessa vaihtaa. Jos tapin pää on kulunut, voit vaihtaa sen uuteen. Varmista, että paikannustapin päässä on uurteita a kuten seuraavassa kuvassa. Saat uuden pään ottamalla yhteyttä Lenovoon. Lisätietoja yhteyden ottamisesta Lenovoon on kohdassa Lenovon asiakastukikeskus sivulla 65. Lenovo Active Pen ja kynäpidike Mallin mukaan tietokoneessa voi olla Lenovo Active Pen -kynä (jäljempänä kynä) ja kynäpidike. Kynällä voit kirjoittaa ja piirtää luonnollisesti. Kynää on helppo säilyttää tietokoneen kynäpidikkeessä. Tässä osassa kuvataan kynän ja kynäpidikkeiden käyttöä. Lisätietoja on kynän ohjeissa. Huomautuksia: Kynä ei ole vedenkestävä. Älä kastele kynää. Kynässä on paineen tunnistimia. Älä paina kynän kärkeä alustaa vasten kovin pitkään. Suojaa kynä iskuilta ja tärinältä. 34 Käyttöopas

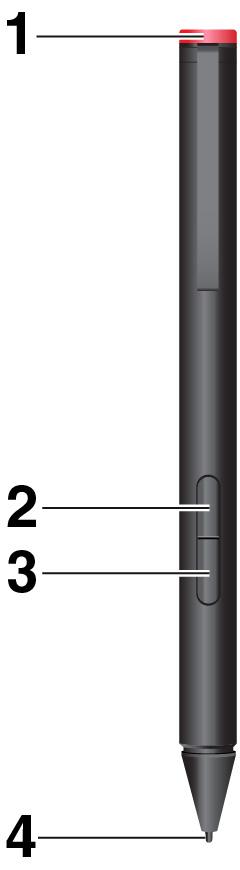

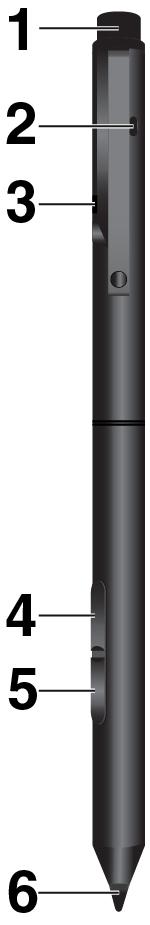

49 Kynän yleiskuvaus 1 Kynän pää: Voit asentaa tai vaihtaa pariston irrottamalla kynän pään. 2 Sylinterin yläpainike: Napsauta hiiren kakkospainikkeella painamalla sylinterin yläpainiketta ja napauttamalla näyttöä tuetuissa sovelluksissa. 3 Sylinterin alapainike: Pyyhi tekstiä, kuvia tai muita kohteita tuetuissa sovelluksissa painamalla sylinterin alapainiketta. Huomautuksia: Jokaisen sylinterin painikkeen oletustoiminto voi vaihdella sovelluksen mukaan. Voit mukauttaa sylinterin painikkeiden toimintoja Wacom Pen -sovelluksella. Jos tietokoneeseen ei ole asennettu Wacom Pen -sovellusta, voit ladata uusimman WinTab-ajurin asennusta varten osoitteesta 4 Kynän kärki: Voit napsauttaa napauttamalla näyttöä kärjellä. Voit kaksoisnapsauttaa napauttamalla näyttöä kahdesti kärjellä. Luku 4. Lisävarusteet 35

50 Kynän pariston asennus Joissakin malleissa kynään ei ole asennettu paristoa. Voit asentaa AAAA-alkalipariston seuraavasti: 1. Irrota kynän pää. 2. Aseta AAAA-alkaliparisto paristolokeroon. 3. Kiinnitä kynän pää takaisin paikalleen. 4. Kiristä kynän pää. Kynän säilyttäminen kynäpidikkeessä Tietokoneessa saattaa olla asennettuna valmiiksi kynäpidike. Voit säilyttää kynää tietokoneen kynäpidikkeessä seuraavasti: 1. Aseta kynäpidike tietokoneessa olevaan kynäpidikkeen lokeroon. 2. Aseta kynä kynäpidikkeeseen vaakasuorassa asennossa kuvan mukaisesti. 36 Käyttöopas

51 Lenovo Pen Pro ja kynäpidike Mallin mukaan tietokoneessa voi olla Lenovo Pen Pro -kynä (jäljempänä kynä) ja kynäpidike. Kynällä voit kirjoittaa ja piirtää luonnollisesti. Kynää on helppo säilyttää tietokoneen kynäpidikkeessä. Tässä osassa kuvataan kynän ja kynäpidikkeiden käyttöä. Lisätietoja on kynän ohjeissa. Huomautuksia: Kynä saattaa poiketa hieman tässä jaksossa esitetyistä kuvista. Kynän väri voi vaihdella toimitusmaan tai -alueen mukaan. Kynä ei ole vedenkestävä. Älä kastele kynää. Kynässä on paineen tunnistimia. Älä paina kynän kärkeä alustaa vasten kovin pitkään. Suojaa kynä iskuilta ja tärinältä. Kynän yleiskuvaus 1 Kynän yläpainike: Ota Bluetooth-parinmuodostus käyttöön kynässä painamalla kynän yläpainiketta yli kolme sekuntia. 2 Bluetooth-LED: LED-merkkivalo vilkkuu vihreänä, kun otat Bluetooth-parinmuodostuksen käyttöön kynässä. 3 USB-C-liitäntä: Lataa kynä liittämällä Lenovo USB-C 45W AC Adapter -verkkolaite ja verkkojohto kynän USB-C-liitäntään. 4 Sylinterin yläpainike: Napsauta hiiren kakkospainikkeella painamalla sylinterin yläpainiketta ja napauttamalla näyttöä tuetuissa sovelluksissa. 5 Sylinterin alapainike: Pyyhi tekstiä, kuvia tai muita kohteita tuetuissa sovelluksissa painamalla sylinterin alapainiketta. Huomautuksia: Jokaisen sylinterin painikkeen oletustoiminto voi vaihdella sovelluksen mukaan. Luku 4. Lisävarusteet 37

52 Voit mukauttaa sylinterin painikkeiden toimintoja Wacom Pen -sovelluksella. Jos tietokoneeseen ei ole asennettu Wacom Pen -sovellusta, voit ladata uusimman WinTab-ajurin asennusta varten osoitteesta 6 Kynän kärki: Voit napsauttaa napauttamalla näyttöä kärjellä. Voit kaksoisnapsauttaa napauttamalla näyttöä kahdesti kärjellä. Kynän lataus Voit ladata kynän seuraavasti: 1. Tuo USB-C-liitäntä näkyviin kääntämällä kynäklipsiä. 2. Liitä verkkojohto verkkolaitteeseen. 3. Kytke verkkolaite kynän USB-C-liitäntään. 4. Kytke verkkojohto oikeanlaiseen pistorasiaan. Parinmuodostus kynän kanssa Voit muodostaa parin kynän ja tietokoneen välille seuraavasti: 1. Ota Bluetooth-parinmuodostus käyttöön kynässä painamalla kynän yläpainiketta yli kolme sekuntia, kunnes LED-merkkivalo vilkkuu vihreänä. 2. Ota Bluetooth-parinmuodostus käyttöön tietokoneessa, jotta toiminto havaitsee kynän ja muodostaa parin sen kanssa. Katso kohta Bluetooth-laitteiden käyttö sivulla 14. Kynä on havaittavissa Lenovo Pen Pro -kynänä. 38 Käyttöopas

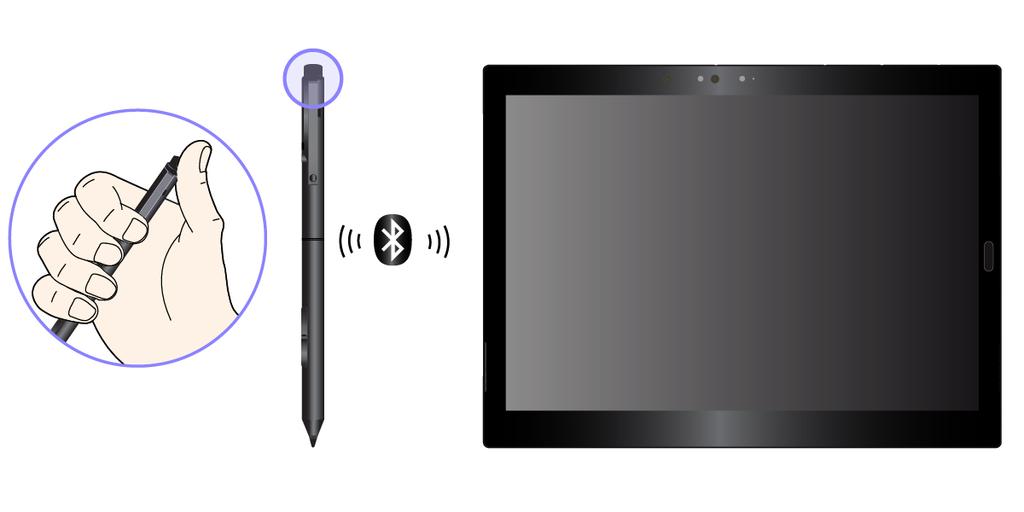

53 Kun pari on muodostettu, voit käyttää muita toimintoja painamalla tai kaksoispainamalla kynän yläpainiketta. Voit mukauttaa kynän yläpainikkeen toimintoja Wacom Pen -sovelluksella tai avaamalla aloitusvalikon ja napauttamalla Asetukset Laitteet Kynä ja Windows Ink Kynän pikatoiminnot. Kynän säilyttäminen kynäpidikkeessä Tietokoneessa saattaa olla asennettuna valmiiksi kynäpidike. Voit säilyttää kynää tietokoneen kynäpidikkeessä seuraavasti: 1. Aseta kynäpidike tietokoneessa olevaan kynäpidikkeen lokeroon. 2. Aseta kynä kynäpidikkeeseen vaakasuorassa asennossa kuvan mukaisesti. Huomautus: Varmista, että sylinterin painikkeet eivät ole painettuina, kun kynä on kynäpidikkeessä, jotta akun käyttöikä ei lyhene. ThinkPad USB-C Dock ThinkPad USB-C Dock -telakointiasema mahdollistaa nopeat ja helpot liitännät tietokoneen ja tietokoneen lisävarusteiden välillä. Tässä osassa kuvataan telakointiaseman käyttöä. Lisätietoja on telakointiaseman ohjeissa. Luku 4. Lisävarusteet 39

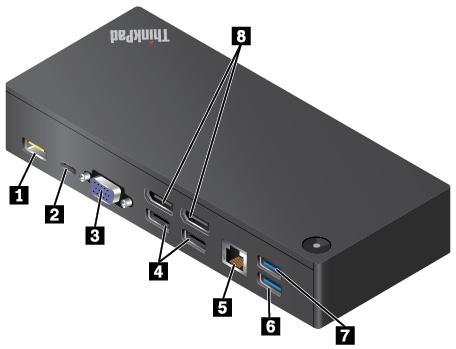

54 ThinkPad USB-C Dock -telakointiaseman yleiskuvaus 1 Turvalukon paikka: Kiinnittämällä turvalukon paikkaan lukon voit suojata telakointiasemaa varkaudelta ja lukita sen työpöytään tai johonkin muuhun kiinteään esineeseen. Käytä turvalukon paikkaan sopivaa vaijerilukkoa. 2 Ääniliitäntä: Tähän liitäntään voit kytkeä kuulokkeet tai kuulokemikrofonin, jossa on 3,5 mm:n 4-napainen pistoke. 3 USB 3.0 -liitäntä: Tähän liitäntään voi liittää USB-yhteensopivia laitteita, esimerkiksi USB-näppäimistön, -hiiren, -tallennuslaitteen tai -kirjoittimen. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.0 -laitteen USB 3.0 -liitäntään USB 2.0 -liitännän sijasta. 4 USB-C-liitäntä: Tähän liitäntään voi liittää tiedonsiirtoa varten vain USB-C-yhteensopivia laitteita, kuten USB-C-tallennuslaitteen. 5 Virtapainike ja merkkivalo: Virtapainike toimii eri tavalla seuraavissa tilanteissa: Kun liität telakointiaseman vain verkkovirtaan muttet tietokoneeseen, voit kytkeä tai katkaista telakointiaseman virran painamalla tätä virtapainiketta. Kun liität telakointiaseman verkkovirtaan ja tietokoneeseen, tämä painike toimii tietokoneen virtapainikkeen tavoin. Virtapainikkeen merkkivalo ilmoittaa telakointiaseman tilan ja tietokoneen tilan: Ei pala: Telakointiaseman virta on katkaistuna, tietokoneen virta on katkaistuna tai tietokone on horrostilassa. Valkoinen: Tietokoneen virta on kytkettynä. Valkoinen ja vilkkuu hitaasti: Tietokone on lepotilassa. Kellanruskea: Telakointiaseman virta on kytkettynä. 40 Käyttöopas

55 1 Verkkovirran liitäntä: Liitä verkkolaite tähän. 2 Lenovo USB-C -liitäntä: Tämän liitännän avulla voi liittää Lenovo USB-C -kaapelin tietokoneeseen. 3 VGA-liitäntä: Tähän liitäntään voi liittää VGA-yhteensopivan näyttölaitteen. 4 USB 2.0 -liitännät: Näihin liitäntöihin voi liittää USB-yhteensopivia laitteita, esimerkiksi USBnäppäimistön, -hiiren, -tallennuslaitteen tai -kirjoittimen. 5 Ethernet-liitäntä: Tämän liitännän avulla voi telakointiaseman liittää Ethernet-lähiverkkoon Ethernetkaapelilla. 6 USB 3.0 -liitäntä: Tähän liitäntään voi liittää USB-yhteensopivia laitteita, esimerkiksi USB-näppäimistön, -hiiren, -tallennuslaitteen tai -kirjoittimen. Voit varmistaa optimaalisen tiedonsiirron liittämällä USB 3.0 -laitteen USB 3.0 -liitäntään USB 2.0 -liitännän sijasta. 7 Always On USB -liitäntä (USB 3.0): Tähän liitäntään voi liittää USB-yhteensopivia laitteita. Sen avulla voi myös ladata joitakin digitaalisia mobiililaitteita ja älypuhelimia. 8 DisplayPort -liitännät: Liitä näihin liitäntöihin tehokas näyttölaite, Direct Drive -näyttö tai muita DisplayPort-liitäntää käyttäviä laitteita. Luku 4. Lisävarusteet 41

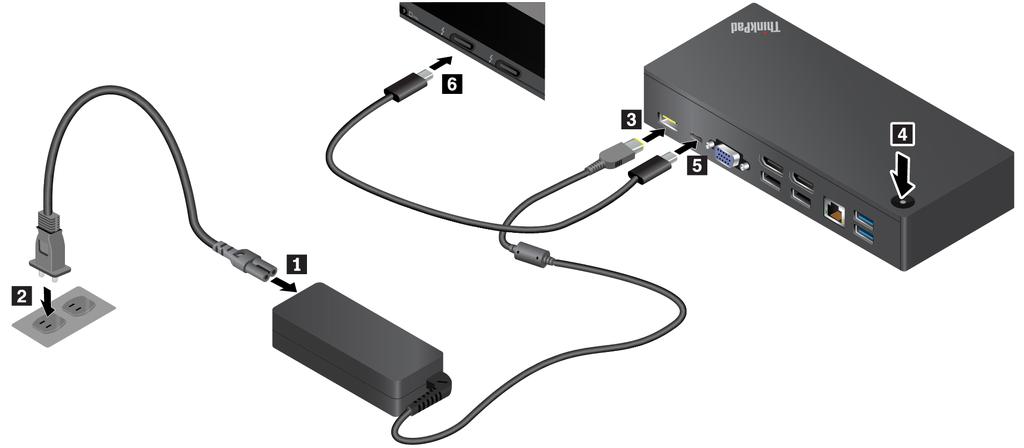

56 ThinkPad USB-C Dock -telakointiaseman asennus Voit asentaa ThinkPad USB-C Dock -telakointiaseman seuraavasti: 1. Liitä verkkojohto verkkolaitteeseen Kytke verkkojohto pistorasiaan Liitä verkkolaite telakointiasemassa olevaan virtalähteen liitäntään Kytke telakointiaseman virta painamalla virtapainiketta Liitä Lenovo USB-C -kaapelin toinen pää telakointiasemaan Liitä Lenovo USB-C -kaapelin toinen pää tietokoneeseen 6. Ennen kuin käytät telakointiasemaa tietokoneen kanssa, lataa ja asenna uusin telakointiaseman ajuri seuraavasta osoitteesta: 42 Käyttöopas

57 Luku 5. Kokoonpanon lisäasetukset Tässä luvussa on tietoja kokoonpanon lisäasetuksista ja ominaisuuksista. Laiteajurien asennus Laiteajurit voi ladata osoitteesta Saat esiin tietokoneen kaikki laiteajurit valitsemalla tietokoneen nimen. Huomio: Uusimmat laiteajurit ovat ladattavissa osoitteesta Älä lataa laiteajureita Windows Update -sivustosta. ThinkPad Tablet Setup -ohjelma ThinkPad Tablet Setup -ohjelman avulla voit tarkastella ja muuttaa useita kokoonpanoasetuksia. Oletusasetukset ovat optimaaliset. Virheellisillä kokoonpanoasetusten muutoksilla voi olla odottamattomia seurauksia. ThinkPad Tablet Setup -ohjelman avaus Voit avata ThinkPad Tablet Setup -ohjelman seuraavasti: Huomautus: Jos järjestelmä pyytää pääkäyttäjän salasanaa prosessin aikana, anna oikea salasana. Jos ohitat salasanakehotteen, voit käynnistää ThinkPad Tablet Setup -ohjelman muttet muuttaa kokoonpanoasetuksia. 1. Käynnistä tietokone uudelleen. 2. Napauta Press Enter or touch here, kunnes ThinkPad Tablet Setup -ohjelma käynnistyy. ThinkPad Tablet Setup -ohjelman valikot ThinkPad Tablet Setup -ohjelmassa on seuraavat valikot: Huomautus: Valikkoja voidaan muuttaa ilman erillistä ilmoitusta. Oletusarvo voi vaihdella mallin mukaan. Main-valikko: Järjestelmän tietojen tarkastelu sekä päivämäärän ja kellonajan asetus. Config-valikko: Tietokoneen kokoonpanoasetusten tarkastelu ja muutto. Security-valikko: Pääkäyttäjän salasanan asetus ja tietokoneen muiden suojausasetusten määritys. Startup-valikko: Tietokoneen käynnistysasetusten määritys. Restart-valikko: ThinkPad Tablet Setup -ohjelman sulkemisasetukset ja järjestelmän uudelleenkäynnistyksen asetukset. Näet jokaisessa valikossa valittavissa olevat vaihtoehdot napauttamalla oletusarvoa ja voit sitten valita haluamasi asetuksen. Määritä asetukset noudattamalla näytön ohjeita. Kun olet tehnyt muutokset asetuksiin, käynnistä tietokone uudelleen napauttamalla Restart ja valitsemalla haluamasi vaihtoehto. Main-valikko Kun käynnistät ThinkPad Tablet Setup -ohjelman, ensimmäiseksi näkyviin tulee Main-valikko: Huomautus: BIOSin valikkojen vaihtoehdot voivat muuttua ilman erillistä ilmoitusta. Oletusarvo voi vaihdella mallin mukaan. Copyright Lenovo

58 System Information UEFI BIOS Version UEFI BIOS Date (Year-Month-Date) Embedded Controller Version ME Firmware Version Machine Type Model System-unit serial number System board serial number Asset Tag CPU Type CPU Speed Installed Memory UUID MAC Address (Internal LAN) Preinstalled OS License UEFI Secure Boot OA3 ID System Date System Time Config-valikko Huomautus: BIOSin valikkojen vaihtoehdot voivat muuttua ilman erillistä ilmoitusta. Oletusarvo voi vaihdella mallin mukaan. Network Wake On LAN from Dock Arvot: On, Off Kuvaus: Ota käyttöön tai poista käytöstä Wake On LAN from Dock -ominaisuus, kun liitettynä on ThinkPad USB-C Dock- tai ThinkPad Thunderbolt 3 Dock -telakointiasema. Huomautus: Wake on LAN from Dock -toiminto ei toimi, kun tietokone on Modern Standby -tilassa. Se toimii vain, kun tietokone on sammutettu tai horrostilassa. UEFI IPv4 Network Stack Arvot: On, Off Kuvaukset: Ottaa käyttöön tai poistaa käytöstä UEFI-ympäristön Internet Protocol Version 4 (IPv4) -verkkopinon. Tämä valikko näkyy vain, jos käytössä on käynnistystapa UEFI Only tai käynnistystapa Both ja asetus UEFI first. UEFI IPv6 Network Stack Arvot: On, Off Kuvaukset: Ottaa käyttöön tai poistaa käytöstä UEFI-ympäristön Internet Protocol Version 6 (IPv6) -verkkopinon. Tämä valikko näkyy vain, jos käytössä on käynnistystapa UEFI Only tai käynnistystapa Both ja asetus UEFI first. 44 Käyttöopas

59 UEFI PXE Boot Priority Arvot: IPv4 First, IPv6 First Kuvaukset: Valitse UEFI PXE -käynnistyksen verkkopinon prioriteetti. Tämä valikko näkyy vain, jos käytössä on käynnistystapa UEFI Only tai käynnistystapa Both ja asetus UEFI first, kun sekä IPv6- että IPv4-verkkopino on otettu käyttöön. MAC Address Pass Through Arvot: Disabled, Enabled Kuvaus: Ota käyttöön tai poista käytöstä MAC Address Pass Through -ominaisuus, kun telakointiasema on liitettynä. Jos valitset Enabled-vaihtoehdon, telakointiaseman Ethernet käyttää samaa MAC-osoitetta kuin sisäinen Ethernet-lähiverkko. Jos valitset Disabled-vaihtoehdon, telakointiaseman Ethernet käyttää omaa MAC-osoitettaan. Keyboard/Mouse Enumerate Keyboard Arvot: Off, On Kuvaus: Ota käyttöön tai poista käytöstä USB-näppäimistö käynnistystä edeltävässä ympäristössä, jos nopea käynnistys on käytössä. Jos valitset Off-vaihtoehdon, USB-näppäimistö ei toimi käynnistystä edeltävässä ympäristössä. Jos valitset On-vaihtoehdon, USB-näppäimistö toimii käynnistystä edeltävässä ympäristössä. On Screen Keyboard Arvot: On, Off Kuvaus: Ota käyttöön tai poista käytöstä näyttönäppäimistö käynnistystä edeltävässä ympäristössä. Jos valitset Off-vaihtoehdon, näyttönäppäimistö ei ole käytössä. Jos valitset On-vaihtoehdon, näyttönäppäimistö on käytössä. Tablet volume buttons are used for Arvot: Audio volume control, Display brightness control Kuvaus: Jos valitset Audio volume control -vaihtoehdon, äänenvoimakkuuspainikkeilla säädetään äänenvoimakkuutta. Kuvaus: Jos valitset Display brightness control -vaihtoehdon, äänenvoimakkuuspainikkeilla säädetään näytön kirkkautta. Display Boot Display Device Arvot: ThinkPad LCD, External Display Kuvaus: Valitse näyttölaite, jonka haluat aktivoida käynnistyksen yhteydessä. External Display vastaa erillistä näyttöä, joka on liitetty ThinkPad-tietokoneen USB Type-C- tai HDMI-liitäntään. Jos liitettynä on useita näyttöjä, käynnistysnäyttö näkyy ensimmäisessä tunnistetussa näytössä. Total Graphics Memory Arvot: 256 MB, 512 MB Kuvaus: Varaa kokonaismuisti, joka on Intelin sisäisen näyttösovittimen yhteiskäytössä. Huomautus: 512 MB on valittavissa vain, kun Thunderbolt (TM) 3 Security Level -asetuksen arvoksi on määritetty Display Port and USB. Boot Time Extension Arvot: Disabled, 1 second, 2 seconds, 3 seconds, 5 seconds, 10 seconds Kuvaukset: Käynnistymisen aikana tietokone ei ehkä havaitse erillisiä näyttölaitteita, jotka tarvitsevat enemmän aikaa ollakseen käyttövalmiita. Valitse, minkä verran haluat pidentää käynnistysprosessia. Luku 5. Kokoonpanon lisäasetukset 45

60 Power Power On with AC Attach Arvot: Off, On Kuvaukset: Ota käyttöön tai poista käytöstä ominaisuus, joka käynnistää tietokoneen, kun verkkolaite liitetään. Disable Built-in Battery Arvot: Yes, No Kuvaus: Voit poistaa sisäisen akun tilapäisesti käytöstä järjestelmän huollon ajaksi. Kun kohde on valittu, järjestelmän virta katkeaa automaattisesti ja huoltotoimenpiteet voidaan aloittaa. Huomautus: Sisäinen akku otetaan käyttöön automaattisesti, kun verkkolaite kiinnitetään järjestelmään uudelleen. Beep and Alarm Password Beep Arvot: Off, On Kuvaukset: Ota käyttöön tai poista käytöstä asetus, jonka perusteella tietokone toistaa äänimerkin kehottaessaan käyttäjää antamaan käynnistyksen, kiintolevyn tai pääkäyttäjän salasanan. Järjestelmä antaa lisäksi erilaisen äänimerkin sen mukaan, onko annettu salasana oikea vai väärä. Thunderbolt(TM) 3 Security level Arvot: No Security, User Authorization, Secure Connect, Display Port and USB Kuvaus: Valitse suojauksen taso: No Security: Salli Thunderbolt-laitteiden yhdistäminen automaattisesti. User Authorization: Salli Thunderbolt-laitteiden yhdistäminen käyttäjän valtuutuksen jälkeen. Secure Connect: Salli Thunderbolt-laitteiden yhdistäminen käyttäjän hyväksymän tallennetun avaimen avulla. Display Port and USB: Salli vain DisplayPort-yhteensopivien laitteiden ja USB-laitteiden yhdistäminen. Thunderbolt-laitteiden yhdistämistä ei sallita. Support in Pre Boot Environment: Thunderbolt(TM) device Arvot: Off, On Kuvaus: Ota käyttöön tai poista käytöstä käyttöjärjestelmää edeltävän ympäristön tuki Thunderbolt 3 -porttiin liitetyille Thunderbolt-laitteille. Jotta voit käyttää laitetta esikäynnistysympäristössä, hyväksy se käyttöjärjestelmässä tai määritä Security level -asetuksen arvoksi No Security. Voit määrittää käynnistyslaitteen valitsemalla Startup Boot. USB device Arvot: On, Off Kuvaus: Ota käyttöön tai poista käytöstä käyttöjärjestelmää edeltävän ympäristön tuki Thunderbolt 3 -porttiin liitetyille USB-laitteille. Voit määrittää käynnistyslaitteen valitsemalla Startup Boot. Debug Port Arvot: Off, On 46 Käyttöopas

61 Kuvaus: Jos valitset On-vaihtoehdon, kuulokkeiden tai kuulokemikrofonin ääniliitäntää käytetään sarjavianmääritysporttina ja liitännän oletustoiminto ei toimi. Älä kytke kuulokkeita tai kuulokemikrofonia tietokoneeseen. Huomautus: Tarvitset ääni-sarjavianmäärityskaapelin tietokoneen ja muiden järjestelmien kytkemiseen. Intel AMT Intel (R) AMT Control Arvot: Disabled, Enabled, Permanently Disabled Kuvaukset: Jos valitset vaihtoehdon Enabled, Intel AMT (Active Management Technology -tekniikka) on käytössä ja MEBx (Management Engine BIOS Extension) -määrityksen yhteydessä näkyy siihen liittyviä asetuksia. Jos valitset Permanently Disabled -vaihtoehdon, et voi enää ottaa tätä tekniikkaa uudelleen käyttöön. Tee tämä valinta harkiten. Huomautus: Voit avata MEBx Setup -valikon painamalla Startup Interrupt Menu -ikkunassa näppäinyhdistelmää Ctrl + P. Saat Startup Interrupt Menu -ikkunan näkyviin painamalla Enter-näppäintä automaattisen käynnistystestin (POST) aikana. USB Key Provisioning Arvot: Off, On Kuvaukset: Tämän asetuksen avulla voit ottaa käyttöön tai poistaa käytöstä USB Key Provisioning -ominaisuuden. CIRA Timeout Arvot: Kuvaukset: Määritä CIRA-yhteyden muodostuksen aikakatkaisuasetus. Mahdolliset arvot ovat Jos valitset arvon 0, käytä oletusaikakatkaisulle arvoa 60 sekuntia. Jos valitset arvon 255, yhteyden muodostusyritys ei koskaan pääty aikakatkaisuun. Huomautus: Oletusarvo on 60 sekuntia. Console Type Arvot: VT100, VT100+, VT-UTF8, PC ANSI Kuvaukset: Valitse AMT-ohjauspäätteen tyyppi. Sen on oltava sama kuin Intel AMT -etäohjauspäätteessä. Security-valikko Huomautus: BIOSin valikkojen vaihtoehdot voivat muuttua ilman erillistä ilmoitusta. Oletusarvo voi vaihdella mallin mukaan. Password Supervisor Password Arvot: Off, On Kuvaukset: Määrittämällä pääkäyttäjän salasanan voit estää käynnistysjärjestyksen, verkkoasetusten sekä järjestelmän päivämäärän ja kellonajan luvattoman muuttamisen. Lisätietoja on kohdassa Salasanojen käyttö sivulla 20. Lock UEFI BIOS Settings Arvot: Off, On Kuvaukset: Valitsemalla Enabled-vaihtoehdon voit estää luvattomia käyttäjiä muuttamasta mitään ThinkPad Setup -ohjelman asetuksia. Toiminnon käyttämiseen tarvitaan pääkäyttäjän salasana. Password at Unattended Boot Arvot: On, Off Luku 5. Kokoonpanon lisäasetukset 47

62 Kuvaukset: Jos valitset Enabled-vaihtoehdon, näyttöön tulee salasanakehote, kun tietokoneen käynnistää tai palauttaa horrostilasta valvomaton tapahtuma, esimerkiksi Wake on LAN -yritys. Estä tietokoneen luvaton käyttö määrittämällä käyttöjärjestelmän käyttöön liittyvät todennusasetukset. Password at Restart Arvot: Off, On Kuvaukset: Jos valitset Enabled-vaihtoehdon, näyttöön tulee salasanakehote, kun käynnistät tietokoneen uudelleen. Estä tietokoneen luvaton käyttö määrittämällä käyttöjärjestelmän käyttöön liittyvät todennusasetukset. Password at Boot Device List Arvot: Off, On Kuvaukset: Jos valitset Enabled-vaihtoehdon, pääkäyttäjän salasana on annettava aina, kun yrität siirtyä Boot-valikkoon painamalla toistuvasti F12-näppäintä. Toiminnon käyttäminen edellyttää sitä, että pääkäyttäjän salasana on asetettu. Password Count Exceeded Error Arvot: On, Off Kuvaukset: Jos valitset Enabled-vaihtoehdon, näkyviin tulee POST virhesanoma, jos kirjoitat pääkäyttäjän salasanan väärin useammin kuin kolmesti. Set Minimum Length Arvot: Disabled, x characters (4 x 12) Kuvaukset: Määritä käynnistys- ja kiintolevysalasanan vähimmäispituus. Jos pääkäyttäjän salasana on asetettu, vähimmäispituutta voi muuttaa vain kirjautumalla pääkäyttäjänä. Power-On Password Arvot: Disabled, Enabled Kuvaukset: Voit suojata tietokonetta luvattomalta käytöltä asettamalla käynnistyssalasanan. Lisätietoja on kohdassa Salasanojen käyttö sivulla 20. Hard Disk1 Password Arvot: Disabled, Enabled Kuvaukset: Asettamalla kiintolevyaseman salasanan voit estää sisäisen tallennusaseman tietojen luvattoman käytön. Lisätietoja on kohdassa Salasanojen käyttö sivulla 20. Security Chip Security Chip Type Arvot: TPM 2.0 Kuvaukset: Voit käyttää erillistä TPM-piiriä TPM 2.0 -tilassa. Security Chip (for TPM 2.0) Arvot: On, Off Kuvaukset: Tämän asetuksen avulla voit ottaa turvapiirin käyttöön tai poistaa sen käytöstä. Security Reporting Options SMBIOS Reporting Arvot: On, Off Kuvaukset: Jos valitset Enabled-vaihtoehdon, vastaaviin UEFI BIOS -tietoihin tehdyt muutokset kirjataan sijaintiin (PCR1, määritetty TCG-standardeissa), jota muut luvalliset ohjelmat voivat seurata, lukea ja analysoida. Clear Security Chip 48 Käyttöopas

63 Kuvaukset: Tämän vaihtoehdon avulla voit tyhjentää salausavaimen. Ennestään salattuja tietoja ei voi käyttää salausavainten tyhjentämisen jälkeen. Intel (R) TXT Feature Arvot: Disabled, Enabled Kuvaukset: Ota käyttöön Intel Trusted Execution Technology -tekniikka tai poista se käytöstä. Physical Presence for Clear Arvot: Off, On Kuvaukset: Jos tämän asetuksen arvona on Enabled, näyttöön tulee vahvistusviesti, kun turvapiiri tyhjennetään. UEFI BIOS Update Option Flash BIOS Updating by End-Users Arvot: On, Off Kuvaukset: Jos tämän asetuksen arvona on Enabled, kaikki käyttäjät voivat päivittää UEFI BIOSin. Jos valitset asetuksen arvoksi Disabled, UEFI BIOSin päivitystä varten on annettava pääkäyttäjän salasana. Secure RollBack Prevention Arvot: On, Off Kuvaukset: Jos valitset Disabled-vaihtoehdon, UEFI BIOSin aiemman version voi palauttaa flashpäivityksellä. Windows UEFI Firmware Update Arvot: On, Off Kuvaukset: Ota käyttöön tai poista käytöstä Windows UEFI Firmware Update -toiminto. Valitse On, jos haluat sallia Windowsin UEFI-laiteohjelmiston päivityksen. Jos valitset Off-vaihtoehdon, BIOS ohittaa Windowsin UEFI-laiteohjelmiston päivityksen. Memory Protection Execution Prevention Arvot: On, Off Kuvaukset: Jotkin tietokonevirukset ja -madot saavat aikaan muistipuskurien ylivuodon. Valitsemalla Enabled-vaihtoehdon voit suojata tietokonettasi tällaisten virusten ja matojen hyökkäyksiltä. Jos havaitset tämän asetuksen käyttöönoton jälkeen, että jokin ohjelma ei toimi oikein, valitse Disabled-vaihtoehto ensin ja palauta sitten asetukset tehdasasetusten mukaisiksi. Virtualization Intel(R) Virtualization Technology Arvot: On, Off Kuvaukset: Jos valitset Enabled-vaihtoehdon, Virtual Machine Monitor (VMM) -ohjelma voi käyttää Intel Virtualization Technology -tekniikan mahdollistamia laitteiston lisäominaisuuksia. Intel(R) VT-d Feature Arvot: On, Off Kuvaukset: Intel VT-d tarkoittaa Intel Virtualization Technology for Directed I/O -tekniikkaa. Kun se on käytössä, VMM-ohjelma voi hyödyntää alustan infrastruktuuria I/O-virtualisoinnissa. I/O Port Access Kuvaukset: Tämän alivalikon avulla voit poistaa käytöstä tai ottaa käyttöön seuraavia laitteistoominaisuuksia: Luku 5. Kokoonpanon lisäasetukset 49

64 Wireless LAN Wireless WAN Bluetooth USB Port Memory Card Slot Integrated Camera Microphone Fingerprint Reader Thunderbolt(TM) 3 NFC Device Anti-Theft Computrace Module Activation Arvot: Disabled, Enabled, Permanently Disabled Kuvaukset: Voit aktivoida Computrace-moduulin ottamalla käyttöön UEFI BIOS -liittymän. Computrace on Absolute Software -yhtiön valinnainen valvontapalvelu. Jos valitset Permanently Disabled -vaihtoehdon, tätä asetusta ei voi enää myöhemmin ottaa käyttöön. Secure Boot Secure Boot Arvot: Enabled, Disabled Kuvaukset: Jos valitset Enabled-vaihtoehdon, tietokone estää luvattomien käyttöjärjestelmien latautumisen käynnistyksen yhteydessä. Platform Mode Arvot: Setup Mode, User Mode Kuvaukset: Määritä järjestelmän toimintatila. Secure Boot Mode Arvot: Standard Mode, Custom Mode Kuvaukset: Määritä Secure Boot mode -tila. Reset to Setup Mode Kuvaukset: Tämän vaihtoehdon avulla voit tyhjentää nykyisen käyttöympäristöavaimen ja palauttaa Platform Mode -tilaksi asetuksen Setup Mode. Setup Mode -tilassa voit asentaa oman käyttöympäristöavaimen ja mukauttaa Secure Boot -allekirjoitustietokantoja. Secure Boot Mode -asetuksen arvoksi määritetään Custom Mode. Restore Factory Keys Kuvaukset: Tämän vaihtoehdon avulla voit palauttaa kaikki Secure Boot -tietokannoissa olevat avaimet ja varmenteet tehdasasetusten mukaisiksi. Clear All Secure Boot Keys Kuvaukset: Tämän vaihtoehdon avulla voit tyhjentää kaikki Secure Boot -tietokannoissa olevat avaimet ja varmenteet ja asentaa omat avaimet ja varmenteet. Intel (R) SGX Intel (R) SGX Control Arvot: Disabled, Enabled, Software Controlled 50 Käyttöopas

65 Kuvaukset: Ota käyttöön Intel Software Guard Extensions (SGX) -toiminto tai poista se käytöstä. Jos valitset Software Controlled -vaihtoehdon, SGX-toimintoa ohjaa UEFI-käynnistyksen käyttöjärjestelmän SGX-sovellus. Change Owner EPOCH Kuvaukset: Tämän asetuksen avulla voit vaihtaa Owner EPOCH -arvoksi uuden satunnaisen arvon. Tämän vaihtoehdon avulla voit tyhjentää SGX-käyttäjätiedot. Device Guard Device Guard Arvot: Disabled, Enabled Kuvaukset: Tällä asetuksella määritetään Microsoftin laitteen suojauksen (Device Guard) tuki. Kun asetuksen arvona on Enabled, Intel Virtualization Technology, Intel VT-d Feature ja Secure Boot ovat automaattisesti käytössä. Käynnistysjärjestys ei ole valittavissa. Device Guard -suojauksen määritys edellyttää pääkäyttäjän salasanan asetusta. Jos asetuksen arvoksi on valittu Disabled, asetukset ovat määritettävissä ja tietokoneen käynnistysjärjestyksen voi valita vapaasti. Startup-valikko Huomautus: BIOSin valikkojen vaihtoehdot voivat muuttua ilman erillistä ilmoitusta. Oletusarvo voi vaihdella mallin mukaan. Startup Options Option Key Display Arvot: On, Off Kuvaukset: Jos valitset Disabled-vaihtoehdon, näyttöön ei tule POST-käynnistystestien aikana To interrupt normal startup, press Enter -sanomaa. Boot Device List F12 Option Arvot: On, Off Kuvaukset: Jos valitset Enabled-vaihtoehdon, voit avata Boot Menu -ikkunan pitämällä F12-näppäintä painettuna tietokoneen käynnistyessä. Boot Order Lock Arvot: Off, On Kuvaukset: Valitsemalla Enabled-vaihtoehdon voit lukita käynnistyslaitteiden järjestyksen. Edit Boot Order USB CD Arvot: On, Off USB FDD Arvot: On, Off NVMe0 Arvot: On, Off ATA HDD0 Arvot: On, Off USB HDD Arvot: On, Off Luku 5. Kokoonpanon lisäasetukset 51

66 Network Adapter Arvot: On, Off Other CD Arvot: Off, On Other HDD Arvot: Off, On Kuvaukset: Muuta käynnistysjärjestystä vetämällä ja pudottamalla kuvakkeita. Restart-valikko Huomautus: BIOSin valikkojen vaihtoehdot voivat muuttua ilman erillistä ilmoitusta. Oletusarvo voi vaihdella mallin mukaan. Exit Saving Changes Kuvaukset: Tallenna muutokset ja käynnistä tietokone uudelleen. Exit Discarding Changes Kuvaukset: Hylkää muutokset ja käynnistä tietokone uudelleen. Load Setup Defaults Kuvaukset: Palauta tietokone tehdasasetusten mukaiseksi. Discard Changes Kuvaukset: Hylkää muutokset. Save Changes Kuvaukset: Tallenna muutokset. UEFI BIOSin päivitys UEFI BIOS (Unified Extensible Firmware Interface Basic Input-Output System) kuuluu järjestelmäohjelmiin, jotka ovat tietokoneen sisäisiä perusohjelmia. UEFI BIOS kääntää ylempien ohjelmistokerrosten välittämät käskyt. Voit päivittää UEFI BIOS -laiteohjelmiston ja ThinkPad Tablet Setup -ohjelman käynnistämällä tietokoneen ajamalla flash-päivityssovelluksen Windows-käyttöjärjestelmästä. Uusia ohjelmia, laitteita tai laiteajureita asennettaessa kannattaa UEFI BIOS päivittää, jotta asennetut lisäosat tai ohjelmat toimivat oikein. Jos haluat päivittää UEFI BIOS -ohjelman, siirry osoitteeseen Järjestelmänhallinta Jakso on tarkoitettu erityisesti verkon pääkäyttäjille. Tietokoneen helppo hallittavuus auttaa ohjaamaan resursseja sinne, missä niitä yrityksessä tarvitaan. Hallittavuuden ansiosta pääkäyttäjä voi käyttää tietokoneasiakkaita verkon välityksellä samalla tavalla kuin omaa tietokonettaan ja kytkeä niihin esimerkiksi virran, alustaa niiden kiintolevyn ja asentaa niihin ohjelmia. Kun tietokoneen kokoonpano on määritetty ja tietokone on toiminnassa, hallinta on helppoa työaseman ja verkon ohjelmien sekä hallintatoimintojen avulla. 52 Käyttöopas

67 Seuraavassa esitellään joitakin järjestelmänhallintatoimintoja: DMI-liittymä Tietokoneen UEFI BIOS -ohjelma tukee System Management BIOS Reference Specification (SMBIOS) -liittymän version V2.6.1 käyttöä. SMBIOS sisältää tietoja järjestelmän laitteista. BIOS-ohjelma tallentaa tietokantaan tietoja itsestään ja emolevyn laitteista. SMBIOS-liittymä määrittää standardit, joilla BIOS-tietoja käytetään. EEPROM-muistin Asset ID -alue EEPROM-muistissa oleva Asset ID -tunnustietojen alue sisältää tietoja järjestelmästä, kuten kokoonpanotiedot sekä tärkeimpien osien sarjanumerot. Muistialueella on myös useita tyhjiä kenttiä, joihin käyttäjä voi lisätä haluamansa tiedot verkon käyttäjistä. Preboot execution -ympäristö PXE (Preboot execution Environment) -tekniikka helpottaa tietokoneen hallintaa antamalla mahdollisuuden käynnistää tietokone palvelimesta. Jos tietokoneessa on soveltuva lähiverkkokortti, tietokoneen voi käynnistää PXE-palvelimesta. Huomautus: Etäalkulataus (RIPL tai RPL) ei ole käytettävissä tässä tietokoneessa. Luku 5. Kokoonpanon lisäasetukset 53

68 54 Käyttöopas

69 Luku 6. Helppokäyttötoiminnot Lenovo auttaa rajoitteisten ihmisten mahdollisuuksia käsitellä tietoja ja teknisiä laitteita helposti. Windows-käyttöjärjestelmässä on käytettävissä joitakin helppokäyttötoimintojen työkaluja, ja niitä voi ostaa lisää kolmannen osapuolen toimittajilta. Tässä osassa on lyhyt esittely käytettävissä olevista helppokäyttötoimintojen työkaluista. Lisätietoja helppokäyttötoimintojen työkalujen käytöstä on Windowsin ohjeessa. Katso kohta Windowskäyttöjärjestelmän ohjeiden saanti sivulla 21. Visuaaliset ilmoitukset Visuaalisten ilmoitusten avulla myös kuulorajoitteiset pysyvät tietoisina tietokoneen tilasta. Visuaaliset ilmoitukset korvaavat tietokoneen toimintoihin liittyvät äänimerkit näkyvillä vihjeillä tai tekstillä. Järjestelmän ilmoitukset pystyy siis havaitsemaan, vaikka niitä ei kuulisikaan. Kun esimerkiksi valitset objektin, se korostuu. Jos haluat ottaa visuaaliset ilmoitukset käyttöön, avaa Ohjauspaneeli. Lisätietoja Ohjauspaneelin avauksesta on kohdassa Tietokoneen asetusten käyttö sivulla 21. Valitse sitten Helppokäyttötoiminnot Helppokäyttökeskus ja Käytä tekstiä tai visuaalisia äänivaihtoehtoja. Ääniominaisuuksia koskeva ilmoitus Ääni-ilmoitusten avulla myös näkörajoitteiset ja heikkonäköiset pysyvät tietoisina tietokoneen tilasta. Jos haluat ottaa ääni-ilmoitukset käyttöön, avaa Ohjauspaneeli. Lisätietoja Ohjauspaneelin avauksesta on kohdassa Tietokoneen asetusten käyttö sivulla 21. Valitse sitten Helppokäyttötoiminnot Helppokäyttökeskus Käytä tietokonetta ilman näyttöä ja Ota käyttöön äänikuvaus. Lukija Lukija on näytönlukuohjelma, joka lukee ääneen näytössä näkyvän tekstin ja kuvailee tilanteita, kuten virhesanomia. Voit avata lukijan kirjoittamalla hakukenttään lukija. Näytönlukuohjelmatekniikat Näytönlukuohjelmat on suunniteltu ensisijaisesti ohjelmistojen käyttöliittymiä, ohjetekstejä ja tekstimuotoisia asiakirjoja varten. Lisätietoja näytönlukuohjelmista: Näytönlukuohjelmien käyttö PDF-tiedostoissa: JAWS-näytönlukuohjelman käyttö: NVDA-näytönlukuohjelman käyttö: Puheentunnistus Puheentunnistus mahdollistaa tietokoneen ohjauksen puheen avulla. Pelkän puheääneen avulla voi avata sovelluksia, avata valikoita, napauttaa painikkeita ja muita näytön objekteja, sanella tekstiä asiakirjoihin sekä kirjoittaa ja lähettää sähköpostiviestejä. Copyright Lenovo

70 Voit avata puheentunnistuksen kirjoittamalla hakukenttään puheentunnistus. Mukautettava tekstin koko Halutessasi voit muuttaa vain tekstin kokoa sen sijaan, että muuttaisit työpöydän koko sisällön kokoa. Jos haluat muuttaa tekstin kokoa, avaa Ohjauspaneeli. Lisätietoja Ohjauspaneelin avauksesta on kohdassa Tietokoneen asetusten käyttö sivulla 21. Valitse Ulkoasu ja mukauttaminen Näyttö, siirry Muuta vain tekstin kokoa -kohtaan ja määritä haluamasi tekstin koko. Suurennuslasi Tietokoneessa on Microsoft -suurennuslasi, jonka avulla myös näkörajoitteisten on mukavampi käyttää tietokonetta. Suurennuslasi on hyödyllinen apuohjelma, jolla voi suurentaa näytön osan tai koko näytön niin, että teksti ja kuvat on helppo nähdä. Suurennuslasi sisältyy Helppokäyttökeskukseen. Voit avata suurennuslasin kirjoittamalla hakukenttään suurennuslasi. Zoomaus Zoomauksen avulla voi suurentaa tai pienentää tekstin kokoa, kuvia, karttoja ja muita objekteja. Lähennys: Työntämällä kosketusnäytössä kahta sormea erilleen voit suurentaa tekstin kokoa, kuvia, karttoja ja muita objekteja. Lähennys: Vetämällä kosketusnäytössä kahta sormea kohti toisiaan voit pienentää tekstin kokoa, kuvia, karttoja ja muita objekteja. Säädettävä näytön tarkkuus Voit parantaa asiakirjojen tekstin luettavuutta muuttamalla tietokoneen näytön tarkkuutta. Jos haluat muuttaa näytön tarkkuutta, napauta työpöytää pitkään, valitse Näytön tarkkuus tai Näyttöasetukset ja muuta sitten asetukset mieluisiksesi noudattamalla näytön ohjeita. Huomautus: Liian pienen tarkkuuden määritys voi aiheuttaa sen, että osa näyttökuvasta ei mahdu näkyviin. Ohjeaineiston helppokäyttöiset versiot Lenovo toimittaa sähköiset ohjeet helppokäyttöisissä muodoissa, kuten asianmukaisesti muotoiltuina PDFtiedostoina tai HTML (HyperText Markup Language) -tiedostoina. Lenovon sähköiset ohjeet laaditaan niin, että näkörajoitteiset voivat lukea ohjeita näytönlukuohjelman avulla. Lisäksi ohjeiden jokaiseen kuvaan liittyy vaihtoehtoinen teksti, jonka ansiosta näkörajoitteiset saavat käsityksen kuvan sisällöstä käyttäessään näytönlukuohjelmaa. Näyttönäppäimistö Se on näytössä näkyvä näppäimistö, jossa on kaikki vakionäppäimet. Voit avata näyttönäppäimistön kirjoittamalla hakukenttään näyttönäppäimistö. Standardien mukaiset liitännät Tietokoneessa on vakiintuneiden standardien mukaiset liitännät, joiden avulla voit tarvittaessa liittää tietokoneeseen ulkoisia laitteita. Mukautettu näppäimistö Jos liität tietokoneen Thin Keyboard -näppäimistöön, voit helpottaa näppäimistön käyttöä seuraavasti. Muuta näppäimistön asetuksia seuraavasti: 56 Käyttöopas

71 1. Siirry Ohjauspaneeliin. Lisätietoja Ohjauspaneelin avauksesta on kohdassa Tietokoneen asetusten käyttö sivulla Valitse Helppokäyttötoiminnot Helppokäyttökeskus Helpota näppäimistön käyttöä. Muuta Fn-näppäimen ja toimintonäppäimien asetuksia seuraavasti: 1. Siirry Ohjauspaneeliin. Lisätietoja Ohjauspaneelin avauksesta on kohdassa Tietokoneen asetusten käyttö sivulla 21. Vaihda Ohjauspaneelin näyttötapa Luokka-asetuksesta asetukseksi Suuret kuvakkeet tai Pienet kuvakkeet. 2. Valitse Näppäimistö. Valitse näppäimistön asetusikkunassa Fn- ja toimintonäppäimet -välilehti. 3. Valitse haluamasi vaihtoehdot. Luku 6. Helppokäyttötoiminnot 57

72 58 Käyttöopas

73 Luku 7. Vianmääritys Jos tietokoneessa ilmenee häiriöitä, löydät ratkaisun tästä luvusta. Usein kysytyt kysymykset Tässä jaksossa kuvatut häiriöt ja ratkaisut on tarkoitettu vain ohjeeksi. Ne eivät ole täydellisiä häiriönratkaisutekniikoita. Jos häiriö jatkuu, saat tukea Lenovolta. Lisätietoja on kohdassa Lenovon asiakastukikeskus sivulla 65. Huomio: Kun havaitset häiriön, lopeta käyttö heti. Toimintojen jatkaminen voi aiheuttaa tietojen menettämisen tai vaurioita. Internet-häiriö Epäonnistuiko langattoman WAN-yhteyden tai mobiililaajakaistayhteyden luonti? Varmista seuraavat asiat: Tietokone ei ole lentotilassa. SIM-nanokortti on kelvollinen ja toimiva, jos käytössä on mobiiliverkko (3G tai 4G). Olet verkon palvelualueella, ja signaali on riittävän voimakas. Jos tietokoneeseen on kytketty USB-C-laite, se saattaa vaikuttaa langattomaan WAN-yhteyteen. Ratkaise ongelma irrottamalla USB-C-tyypin laite tietokoneesta. Akun häiriö Epäonnistuiko tietokoneen akun lataaminen? Tarkista, onko verkkolaite kytketty oikein. Jos tietokone tuntuu liian kuumalta koskea, odota, että se jäähtyy huoneenlämpöiseksi. Jos akun lataus ei onnistu, kun tietokone on jäähtynyt, huollata tietokone. Järjestelmähäiriö Epäonnistuiko taulutietokoneen virran kytkeminen? Kytke tietokoneen verkkojohto pistorasiaan ja katso, aiheutuuko häiriö tyhjentyneestä akusta. Jos ongelma ei poistu, työnnä neula tai suoristettu paperiliitin varapalautuspainikkeen reikään. Ohjeita varapalautuspainikkeen paikallistamiseen on kohdassa Liitännät ja merkkivalot sivulla 1. Kun olet palauttanut tietokoneen, yritä käynnistää se uudelleen. Eikö tietokone sammunut, kun painoit virtapainiketta pitkään? Paina virtapainiketta vähintään 10 sekunnin ajan. Jos tietokoneen virta ei silti katkea, palauta taulutietokone työntämällä neula tai suoristettu paperiliitin tietokoneen varapalautuspainikkeen reikään. Ohjeita varapalautuspainikkeen paikallistamiseen on kohdassa Liitännät ja merkkivalot sivulla 1. Jos sama häiriö toistuu, palauta tietokone tehdasasetusten mukaiseen tilaan. Katso kohta Tietokoneen asetusten palauttaminen sivulla 63. Äänitoimintojen häiriö Onko äänen laatu heikko tai ääntä ei kuulu? Varmista seuraavat asiat: Copyright Lenovo

74 Kaiutinta ei ole peitetty. Kaiuttimen mykistystoiminto ei ole käytössä. Jos käytät kuulokkeita, irrota ne ja kytke kuulokkeet uudelleen. Äänenvoimakkuus ei ole pienimmällä tasolla. Epäonnistuiko kappaleen, videon tai jonkin muun mediatiedoston toisto? Varmista, ettei mediatiedosto ole vioittunut. Ulkoisen laiteyhteyden häiriö Eikö järjestelmä tunnista ulkoista näyttöä? Napauta pitkään (tai napsauta hiiren kakkospainikkeella) mitä tahansa työpöydän kohtaa ja valitse sitten Näytön tarkkuus / Näyttöasetukset Havaitse. Eikö järjestelmä löydä Bluetooth-laitteita? Varmista seuraavat asiat: Tietokoneessa on Bluetooth käytössä. Bluetooth-toiminto on aktivoitu laitteessa, johon haluat muodostaa yhteyden. Tietokone ja Bluetooth-laite ovat Bluetooth-signaalin kantoalueella (10 m). Näytön häiriö Vastaako monikosketusnäyttö hitaasti tai väärin? 1. Varmista, että kädet ovat puhtaat ja kuivat, kun kosketat näyttöä. 2. Yritä uudelleen käynnistämällä tietokone uudelleen. Onko näyttö tyhjä, kun tietokone on toiminnassa? Poista järjestelmän ajastimet (kuten nestekidenäytön virrankatkaisun ajastin) käytöstä seuraavasti: 1. Siirry Ohjauspaneeliin. Lisätietoja Ohjauspaneelin avauksesta on kohdassa Tietokoneen asetusten käyttö sivulla Valitse Järjestelmä ja suojaus Virranhallinta-asetukset Tasapainotettu. 3. Noudata tämän jälkeen kuvaruutuun tulevia ohjeita. Onko näytössä valkoinen osoitin tai tyhjä näyttö, kun taulutietokoneeseen on kytketty virta? 1. Katkaise tietokoneesta virta ja kytke siihen virta uudelleen. 2. Jos näytössä näkyy edelleen vain osoitin, palauta tietokoneen tehdasasetukset elvytystietovälineen avulla. Onko näyttö tyhjä, kun tietokone on päällä? Näytönsäästäjä tai virransäästötoiminto saattaa olla käytössä. Tee jompikumpi seuraavista toimista: Lopeta näytönsäästäjä napauttamalla tietokoneen näyttöä. Palauta tietokone lepotilasta painamalla virtapainiketta. 60 Käyttöopas

75 Virhesanomat Kun seuraavat virhesanomat näkyvät näytössä, ryhdy vastaaviin toimiin. Sanoma: 0177: Pääkäyttäjän salasanatietovirhe, POST-tehtävän lopetus. Selitys ja toimet: Pääkäyttäjän salasanan EEPROM-tarkistussumma on virheellinen. Emolevy on vaihdettava. Huollata tietokone. Sanoma: 0183: Suojausasetusten CRC-arvo EFI-muuttujassa on virheellinen. Avaa ThinkPad Setup -ohjelma. Selitys ja toimet: Suojausasetusten tarkistussumma EFI-muuttujassa on virheellinen. Voit tarkistaa suojausasetukset ThinkPad Setup -ohjelman avulla. Käynnistä järjestelmä uudelleen painamalla ensin F10-näppäintä ja sitten Enter-näppäintä. Jos tietokoneen häiriötilanne jatkuu, huollata tietokone. Sanoma: 0187: EAIA-tietojen saantivirhe Selitys ja toimet: EEPROM-muistin käyttö on epäonnistunut. Huollata tietokone. Sanoma: 0188: Virheellinen RFID-sarjanumerotietoalue Selitys ja toimet: EEPROM-tarkistussumma on virheellinen (lohkot 0 ja 1). Emolevy on vaihdettava ja kotelossa oleva sarjanumero on määritettävä järjestelmään uudelleen. Huollata tietokone. Sanoma: 0189: Virheellinen RFID-kokoonpanotietoalue Selitys ja toimet: EEPROM-tarkistussumma on virheellinen (lohkot 4 ja 5). Emolevy on vaihdettava ja UUID-tunnus määritettävä uudelleen järjestelmään. Huollata tietokone. Sanoma: 0190: Akun varaus on liian pieni Selitys ja toimet: Tietokoneesta on katkennut virta, koska akussa on liian vähän varausta. Liitä tietokoneeseen verkkolaite ja lataa akku. Sanoma: 0191: Järjestelmän suojaus - virheellinen etämuutospyyntö tehty Selitys ja toimet: Järjestelmän kokoonpanon muutos on epäonnistunut. Vahvista toiminto ja yritä uudelleen. Voit korjata virheen ThinkPad Setup -ohjelman avulla. Sanoma: 0199: Järjestelmän suojaus - väärä suojaussalasana on annettu liian monta kertaa. Selitys ja toimet: Tämä sanoma näkyy, jos kirjoitat pääkäyttäjän salasanan väärin kolme kertaa. Vahvista pääkäyttäjän salasana ja yritä uudelleen. Voit korjata virheen ThinkPad Setup -ohjelman avulla. Sanoma: 0270: Sisäisen tosiaikakellon virhe Selitys ja toimet: Järjestelmän sisäinen tosiaikakello ei toimi. Huollata tietokone. Sanoma: 0271: Tarkista päivämäärän ja kellon asetukset Selitys ja toimet: Päivämäärää ja kellonaikaa ei ole määritetty. Määritä päivämäärä ja kellonaika ThinkPad Setup -ohjelmassa. Sanoma: 1802: Laitteeseen on liitetty sopimaton verkkokortti - Katkaise virta ja poista verkkokortti. Selitys ja toimet: Tietokone ei tue asennettua langatonta verkkokorttia. Poista kortti. Sanoma: 1820: Liitettynä on useita erillisiä sormenjälkitunnistimia. Selitys ja toimet: Katkaise tietokoneen virta ja poista kaikki muut paitsi se sormenjälkitunnistin, jonka olet määrittänyt pääkäyttöjärjestelmän kanssa. Sanoma: 2101: Havaitsemisvirhe kiintolevyssä SSD1 (M.2) Selitys ja toimet: M.2 SSD -asemalaite ei toimi. Huollata M.2 SSD -asemalaite. Sanoma: 2111: Lukuvirhe kiintolevyssä SSD1 (M.2) Selitys ja toimet: M.2 SSD -asemalaite ei toimi. Huollata M.2 SSD -asemalaite. Sanoma: 2200: Koneen tyyppi ja sarjanumero eivät kelpaa. Luku 7. Vianmääritys 61

76 Selitys ja toimet: Koneen tyyppi ja sarjanumero eivät kelpaa. Huollata tietokone. Sanoma: 2201: Koneen UUID-tunnus ei kelpaa. Selitys ja toimet: Koneen UUID-tunnus ei kelpaa. Huollata tietokone. Sanoma: Tuulettimen häiriö. Selitys ja toimet: Tuulettimessa on ilmennyt häiriö. Sammuta tietokone välittömästi ja huollata tietokone. Sanoma: Lämpötilatunnistuksen häiriö Selitys ja toimet: Lämpötilatunnistin ei toimi oikein. Sammuta tietokone välittömästi ja huollata tietokone. Sanoma: Pohjakannen luvattoman käsittelyn tunnistuksen häiriö Selitys ja toimet: Pohjakannen luvattoman käsittelyn tunnistuksen kytkin ei toimi. Huollata tietokone. Sanoma: Virhe: Pysyvän järjestelmän UEFI-muuttujan muisti on lähes täynnä. Huomautus: Tämä virhe ilmaisee, että käyttöjärjestelmä tai sovellukset eivät voi luoda, muokata tai poistaa pysyvässä järjestelmän UEFI-muuttujan muistissa olevia tietoja, koska tallennustilaa ei ole riittävästi automaattisten käynnistystestien (POST) jälkeen. UEFI BIOS ja käyttöjärjestelmä tai sovellukset käyttävät pysyvää järjestelmän UEFI-muuttujan muistia. Tämä virhe ilmenee, kun käyttöjärjestelmä tai sovellukset tallentavat suuria määriä tietoja muuttujan muistiin. Kaikki POST-testeihin tarvittavat tiedot, kuten BIOS-määritysasetukset, piirisarja tai alustan kokoonpanotiedot, tallennetaan erilliseen UEFImuuttujan muistiin. Selitys ja toimet: Siirry ThinkPad Setup -ohjelmaan virhesanoman näyttämisen jälkeen. Valintaikkunassa käyttäjää pyydetään vahvistamaan muistin tyhjennys. Jos käyttäjä valitsee Yes-vaihtoehdon, kaikki käyttöjärjestelmän tai sovellusten luomat tiedot poistetaan lukuun ottamatta UEFI (Unified Extensible Firmware Interface) -määrityksen määrittämiä yleisiä muuttujia. Jos käyttäjä valitsee No-vaihtoehdon, kaikki tiedot säilytetään, mutta käyttöjärjestelmä tai sovellukset eivät voi luoda, muokata tai poistaa muistissa olevia tietoja. Jos virhe ilmenee palvelukeskuksessa, Lenovon valtuutettu huoltohenkilöstö puhdistaa pysyvän järjestelmän UEFI-muuttujan muistin edellä mainitulla tavalla. Lenovo Companion Lenovo Companion -ohjelman avulla voit tehdä tietokoneongelmien vianmäärityksiä sekä ratkaista ongelmia. Ohjelma yhdistää vianmääritystestit, järjestelmätietojen keräämisen, suojaustilan sekä tukitiedot ja vinkit järjestelmän mahdollisimman tehokkaaseen käyttöön. Lisätietoja Lenovo Companion -ohjelman käytöstä on kohdassa Lenovo-sovelluksiin tutustuminen sivulla 13. Voit ladata Lenovo Companion -ohjelman myös seuraavasta osoitteesta: Lisätietoja on Lenovo Companion -ohjelman ohjetoiminnossa. Windowsin palautusohjelmat Windowsin elvytysohjelmien avulla voit palauttaa tietokoneen oletusasetukset tai käyttää käynnistyksen lisäasetuksia. USB-palautusasema on suositeltavaa luoda mahdollisimman pian. Säilytä USB-palautusasemaa Windowsin elvytysohjelmien varmuuskopiona tai korvaajana. Lisätietoja on kohdassa USB-palautusaseman luonti ja käyttö sivulla Käyttöopas

77 Tietokoneen asetusten palauttaminen Jos tietokone ei toimi hyvin, joudut ehkä palauttamaan tietokoneen oletusasetukset. Kun palautat tietokoneen oletusasetukset, voit valita, haluatko säilyttää vai poistaa tiedostot, ja asenna sitten Windowskäyttöjärjestelmä uudelleen. Voit siivota tietokoneen seuraavasti: Huomautus: Käyttöjärjestelmän graafisen käyttöliittymän kohteet voivat muuttua ilman erillistä ilmoitusta. 1. Avaa aloitusvalikko. Napauta Asetukset Päivitys ja suojaus Palautus. 2. Valitse Palauta tietokoneen oletusasetukset -kohdassa Aloita. 3. Siivoa tietokone noudattamalla näytössä olevia ohjeita. Käynnistyksen lisäasetusten käyttö Käynnistyksen lisäasetusten avulla voit muuttaa tietokoneen laitteisto-ohjelmiston asetuksia ja Windowskäyttöjärjestelmän käynnistysasetuksia, käynnistää tietokoneen ulkoisesta laitteesta tai palauttaa Windowskäyttöjärjestelmän järjestelmän näköistiedostosta. Voit käyttää käynnistyksen lisäasetuksia seuraavasti: Huomautus: Käyttöjärjestelmän graafisen käyttöliittymän kohteet voivat muuttua ilman erillistä ilmoitusta. 1. Avaa aloitusvalikko. Napauta Asetukset Päivitys ja suojaus Palautus. 2. Napauta Käynnistyksen lisäasetukset -kohdassa Käynnistä uudelleen nyt Vianmääritys Lisäasetukset. 3. Valitse haluttu käynnistysvaihtoehto ja noudata sitten näytössä olevia ohjeita. Käyttöjärjestelmän elvytys tilanteessa, jossa Windows 10 ei käynnisty Tietokoneessa oleva Windowsin palautusympäristö toimii Windows 10 -käyttöjärjestelmästä riippumattomasti. Tämän ansiosta voit elvyttää tai korjata käyttöjärjestelmän silloinkin, kun Windows 10 -käyttöjärjestelmä ei käynnisty. Windowsin palautusympäristö käynnistyy automaattisesti, kun tietokoneen käynnistys on epäonnistunut kahdesti peräkkäin. Voit valita korjaus- ja elvytysvaihtoehdot näytössä näkyvien ohjeiden mukaisesti. Huomautus: Varmista, että tietokone on kytketty verkkovirtaan elvytyksen aikana. USB-palautusaseman luonti ja käyttö Voit luoda USB-palautusaseman Windowsin elvytysohjelmien varmuuskopioksi. USB-palautusaseman avulla voit selvittää ja korjata ongelmia, jos esiasennetut Windowsin elvytysohjelmat vaurioituvat. USB-palautusaseman luonti Tarvitset USB-palautusaseman luontiin vähintään 16 gigatavun USB-aseman. Todellinen USB-tallennustilan määrä vaihtelee palautusnäköistiedoston koon mukaan. Huomio: Luonti poistaa kaikki USB-asemaan aiemmin tallennetut tiedot. Vältä tietojen häviäminen varmuuskopioimalla kaikki säilytettävät tiedot. Voit luoda USB-palautusaseman seuraavasti: 1. Varmista, että tietokone on kytketty verkkovirtaan. 2. Liitä tietokoneeseen asianmukainen USB-asema (tallennustilaa vähintään 16 Gt). Luku 7. Vianmääritys 63

78 3. Kirjoita tehtäväpalkin hakuruutuun recovery. Valitse sitten Luo palautusasema. 4. Anna palautustietovälineen luontisovellukselle lupa käynnistyä napauttamalla Käyttäjätilien valvonta -ikkunassa Kyllä-painiketta. 5. Luo USB-palautusasema Palautusasema-ikkunassa noudattamalla näytön ohjeita. USB-palautusaseman käyttö Jos tietokone ei käynnisty, lisätietoja on kohdassa Usein kysytyt kysymykset sivulla 59. Jos tietokoneen käynnistys ei silti onnistu, palauta tietokone USB-palautusaseman avulla. Voit käyttää USB-palautusasemaa seuraavasti: 1. Varmista, että tietokone on kytketty verkkovirtaan. 2. Liitä USB-palautusasema tietokoneeseen. 3. Avaa ThinkPad Tablet Setup -ohjelma. Katso kohta ThinkPad Tablet Setup -ohjelma sivulla Napauta Startup. Valitse Boot-alivalikossa elvytystietovälineen sisältävä asema ensimmäiseksi käynnistyslaitteeksi. 5. Tallenna kokoonpanon muutokset ja käynnistä tietokone uudelleen. 6. Valitse tilanteen mukainen elvytysratkaisu. Suorita sitten prosessi loppuun noudattamalla näytön ohjeita. Lenovon USB-elvytysavain tehdasasetusten palauttamiseen Lenovon tehdasasetusten palauttamiseen tarkoitetun USB-elvytysavaimen avulla voit palauttaa tietokoneen tehdasasetusten mukaiseksi. Saat Lenovon tehdasasetusten palauttamiseen tarkoitetun USB-elvytysavaimen Lenovon asiakastukikeskuksesta. Avaimen toimituksesta veloitetaan toimitus- ja käsittelykulut. Lisätietoja yhteydenotosta Lenovon asiakastukikeskukseen on kohdassa Lenovon asiakastukikeskus sivulla 65. Huomautus: Lenovon tehdasasetusten palauttamiseen tarkoitettu USB-elvytysavain ei ehkä tue tiettyjä käyttöjärjestelmiä. Saat lisätietoja ottamalla yhteyttä Lenovon asiakastukikeskukseen. Voit käyttää Lenovon tehdasasetusten palauttamiseen tarkoitettua USB-elvytysavainta seuraavasti: 1. Varmista, että tietokone on kytketty verkkovirtaan. 2. Katkaise tietokoneesta virta, odota noin viisi sekuntia ja liitä sitten Lenovon tehdasasetusten palauttamiseen tarkoitettu USB-elvytysavain tietokoneeseen. 3. Avaa ThinkPad Tablet Setup -ohjelma. Katso kohta ThinkPad Tablet Setup -ohjelma sivulla Napauta Startup. Vedä Boot-alivalikon USB CD/DVD- tai USB HDD -vaihtoehtoa ylöspäin, kunnes se näkyy ensimmäisenä käynnistyslaitteena. 5. Tallenna kokoonpano napauttamalla Save ja sitten Yes. 6. Käynnistä tietokone uudelleen napauttamalla Restart ja noudattamalla näyttöön tulevia ohjeita. Kun tietokone on käynnistynyt uudelleen, järjestelmä suorittaa elvytysohjelman automaattisesti. 7. Palauta sitten tietokone tehdasasetusten mukaiseen tilaan noudattamalla näytön ohjeita. Lenovon tukisivusto Tekniset tukitiedot ovat käytettävissä Lenovon tukisivustossa osoitteessa Tämä verkkosivusto sisältää aina uusimmat tukitiedot: ohjaimet ja ohjelmistot 64 Käyttöopas

79 vianmääritysratkaisut tuote- ja huoltotakuutiedot oppaat ja ohjeet Lenovo-käyttäjäfoorumit Lenovon asiakastukikeskus Useimmissa tapauksissa voit ratkaista tietokoneeseen liittyvät ongelmat tutustumalla virhesanomien ratkaisuihin, suorittamalla vianmääritysohjelmia tai tutustumalla Lenovo-sivuston ohjeisiin. Jos häiriö jatkuu vianmäärityksen jälkeen, ota yhteys Lenovon asiakastukikeskukseen. Jos mahdollista, soita paikasta, jossa voit käyttää tietokonetta puhelun aikana. Ennen soittamista Lenovon tukeen Ennen kuin otat yhteyttä Lenovoon, tee seuraavat valmistelut palvelun nopeuttamiseksi: Tietokoneen rekisteröinti Rekisteröi tietokoneesi Lenovon palvelussa nopean tuen saamiseksi. Lisätietoja on kohdassa Tietokoneen rekisteröinti sivulla 13. Asenna järjestelmäpäivitykset. Voit ehkä ratkaista ongelmat asentamalla taulutietokoneeseen uusimmat ajurit tai ohjelmistot. Voit ladata uusimmat ajurit tai ohjelmistot osoitteesta Etsi ostotodistus. Kirjoita muistiin laitetyyppi ja sarjanumero Kirjoita muistiin häiriön tiedot. Mihin tietokoneen osaan häiriö liittyy? Onko häiriö jatkuva vai ajoittainen? Liittyykö häiriöön jokin virhesanoma? Mikä on häiriön virhekoodi? Mikä käyttöjärjestelmä on käytössä? Mikä versio siitä on asennettuna? Luku 7. Vianmääritys 65

80 Mitkä ohjelmat olivat käytössä häiriön ilmetessä? Voiko häiriön toistaa? Miten? Lenovon tukipalvelun puhelinnumerot Voit selvittää oman maasi tai alueesi Lenovon tukipalvelun puhelinnumerot seuraavasti: Tutustu tietokoneen mukana toimitettuun Turvaohjeet, takuutiedot ja asennusopas -julkaisuun. Siirry osoitteeseen Jos haluamasi maan tai alueen puhelinnumeroa ei löydy, ota yhteyttä Lenovo-jälleenmyyjään tai Lenovomyyntiedustajaan. Takuuaikana käytettävissä olevat palvelut Vianmääritys: koulutettu henkilöstö auttaa asiakasta tietokoneen laitteistohäiriöiden ja niiden poistossa tarvittavien toimien selvittämisessä. Lenovon laitteiden huolto: jos häiriön todetaan takuuaikana johtuvan takuun piiriin kuuluvasta Lenovon laitteesta, käyttäjä saa asianmukaisen palvelutason mukaisia huoltopalveluja koulutetulta huoltohenkilöstöltä. tekniset muutokset - Toisinaan käyttäjän hankkimaan laitteeseen on tehtävä muutoksia ostohetken jälkeen. Lenovo tai Lenovo-jälleenmyyjä (Lenovon luvalla) tekee valitut tekniset muutokset (EC-muutokset) laitteistoosi. Omaa Lenovo-laitteistotuotettasi koskevat Lenovon rajoitetun takuun ehdot ovat tietokoneen mukana toimitetun Turvaohjeet, takuutiedot ja asennusopas -julkaisun Takuutiedot-kohdassa. Palvelut, joita takuuehdot eivät koske muiden kuin Lenovon valmistamien tai valmistuttamien tai takuun piiriin kuulumattomien osien vaihto tai käyttö ohjelmistohäiriöiden syiden tunnistus UEFI BIOSin kokoonpanon määritys asennuksen tai päivityksen yhteydessä laiteajurien vaihto, muutokset tai päivitykset verkon käyttöjärjestelmien asennus ja ylläpito sovellusten asennus ja ylläpito Lisäpalvelujen hankinta Takuuaikana ja sen jälkeen voit ostaa seuraavia lisäpalveluita: Lenovon ja muiden valmistajien laitteiston, käyttöjärjestelmien ja sovellusten tuki verkon määritys- ja kokoonpanopalvelut laajennetut tai jatketut laitteiston korjauspalvelut ja mukautetut asennuspalvelut Huomautus: Palvelut voivat vaihdella maan tai alueen mukaan. Lisätietoja lisäpalveluista on seuraavassa osoitteessa: 66 Käyttöopas

81 Liite A. Tietoja määräyksistä Tässä liitteessä käsitellään viranomaismääräyksiä koskevia tietoja. Uusimmat vaatimustenmukaisuustiedot ovat osoitteessa Laitehyväksyntään liittyvät tiedot Seuraavassa taulukossa on tietoja mahdollisista laitetyypeistä, tuotteen nimestä ja yhdenmukaisuustunnuksesta. Tuotteen nimi Yhdenmukaisuustunnus Konetyypit ThinkPad X1 Tablet Gen 3 TP00089A 20KJ ja 20KK ThinkPad X1 Tablet Gen 3 Thin Keyboard TP00089K1 N/A Windows-käyttöjärjestelmän tarrat Tietokoneen kannessa saattaa olla aidon Microsoft-tuotteen tarra käyttäjän maantieteellisen sijainnin, tietokoneen valmistuspäivämäärän ja tietokoneeseen esiasennetun Windows 10:n version mukaan. Tutustu erilaisiin aidon Microsoft-tuotteen tarroihin osoitteessa Hardware.aspx. Kiinan kansantasavallassa aidon Microsoft-tuotteen tarra on pakollinen kaikissa tietokonemalleissa, joihin on esiasennettu mikä tahansa Windows 10:n versio. Muissa maissa ja muilla alueilla aidon Microsoft-tuotteen tarra on pakollinen vain tietokonemalleissa, jotka sisältävät Windows 10 Pro'n käyttöoikeuden. Aidon Microsoft-tuotteen tarran puuttuminen ei tarkoita sitä, etteikö esiasennettu Windowsin versio olisi aito. Lisätietoja aidon Windows-tuotteen tunnistamisesta on Microsoft-sivustossa osoitteessa Tuotetunnus sijaitsee tietokoneen tuoteohjelmistossa. Aina kun tietokoneeseen asennetaan Windows 10 -tuote, asennusohjelma tarkistaa kelvollisen vastaavan tuotetunnuksen tietokoneen tuoteohjelmistosta aktivoinnin viimeistelemiseksi. Joissakin tapauksissa tietokoneeseen on saatettu esiasentaa Windowsin aiempi versio Windows 10 Pro -käyttöoikeussopimuksen edellisen version oikeuksien mukaan. Langattomia yhteyksiä koskevat tiedot Yhteentoimivuus muiden langattomien laitteiden kanssa WLAN-kortti on yhdenmukainen kaikkien DSSS (Direct Sequence Spread Spectrum)-, CCK (Complementary Code Keying)- ja/tai OFDM (Orthogonal Frequency Division Multiplexing) -radiotekniikkaan perustuvien, langattomia yhteyksiä muodostavien lähiverkkolaitteiden kanssa. Se on seuraavien standardien ja määritysten mukainen: Institute of Electrical and Electronics Engineers -instituutin määrittämä ja hyväksymä langattomia lähiverkkoja koskeva b/g-, a/b/g-, n- tai ac-standardi. Wi-Fi Alliance -yhteenliittymän määrittämä Wireless Fidelity (Wi-Fi) -laitehyväksyntä. Copyright Lenovo

82 Tietokoneen Bluetooth-kortti tukee Windows 10:n sisältämiä Bluetooth-profiileja. Joissakin tietokonemalleissa saattaa olla Bluetooth-kortti, joka on yhteensopiva kaikkien niiden Bluetooth-tuotteiden kanssa, jotka ovat Bluetooth Special Interest Groupin (SIG) määrittämän Bluetooth Specification -määrityksen version 4.2 tai 5.2 mukaisia. Windows-käyttöjärjestelmä saattaa tukea tällä hetkellä kuitenkin vain Bluetooth Specification -määrityksen versiota 4.1. Käyttöympäristö ja terveysseikat Koska tämän tietokoneen langattomien yhteyksien kortit toimivat radiosäteilyä koskevien turvastandardien ja -suositusten mukaisesti, Lenovo katsoo tämän tuotteen olevan turvallinen kuluttajille. Nämä turvastandardit ja -suositukset on laadittu maailmanlaajuisissa komiteoissa ja lautakunnissa, joiden tiedemiesjäsenet jatkuvasti tutkivat ja tulkitsevat tutkimuskirjallisuutta, ja ne ovat tiedeyhteisön yleisesti hyväksymiä. Regulatory Notice -asiakirja sisältää lisätietoja tietokoneen ominaisabsorptionopeudesta (SAR-arvo). Voit etsiä Regulatory Notice -asiakirjan kohdan Tiedot langattoman yhteyden vaatimustenmukaisuudesta sivulla 69 tietojen avulla. Joissakin tilanteissa tai ympäristöissä rakennuksen omistaja tai jonkin vastuuorganisaation edustaja saattaa rajoittaa langattomien laitteiden käyttöä. Käyttöä saatetaan rajoittaa esimerkiksi seuraavissa tilanteissa ja paikoissa: Lentokoneet, sairaalat tai lähellä bensiiniasemaa, räjäytysaluetta (jossa käytetään sähköisesti laukaistavia räjähdysaineita), lääkinnällistä istutetta tai kehoon sijoitettua sähköistä lääkinnällistä laitetta (esimerkiksi sydämentahdistin). Korttia pyritään käyttämään jossakin muussa ympäristössä, jossa korttien muille laitteille tai palveluille mahdollisesti aiheuttamat häiriöt olisivat vahingollisia. Jos et ole varma säännöistä, jotka koskevat langattoman yhteyden muodostavien laitteiden käyttöä tietyllä alueella (esimerkiksi lentokentällä tai sairaalassa), pyydä henkilökunnalta erikseen lupa langattoman yhteyden käyttöön, ennen kuin kytket virran tietokoneeseen. Langattomien UltraConnect-antennien sijainti Tietokone sisältää näyttöön sijoitetun monipuolisen UltraConnect -antennijärjestelmän, joka mahdollistaa langattoman tietoliikenneyhteyden muodostamisen sijainnista riippumatta. 68 Käyttöopas

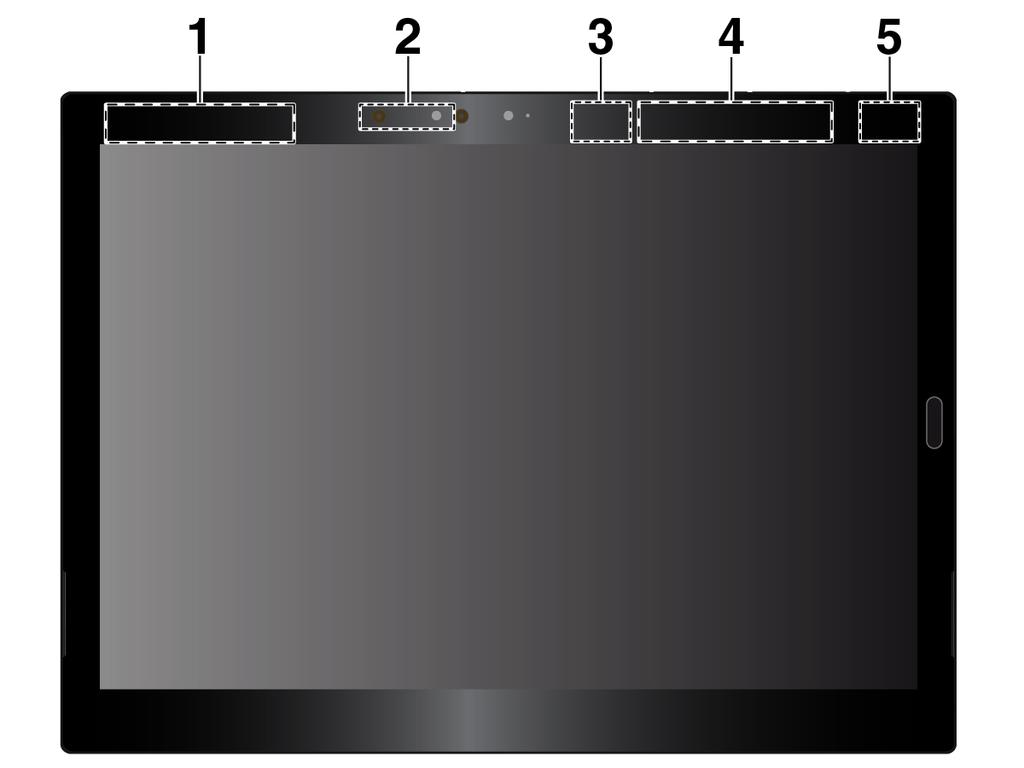

83 Alla kuvataan kunkin langattoman yhteyden muodostuksessa käytettävän sisäisen antennin sijainti. 1 Langattoman suuralueverkkoyhteyden antenni (pääantenni) * 2 NFC-antenni * 3 Langattoman lähiverkkoyhteyden (WLAN) antenni (lisäantenni) 4 Langattoman suuralueverkkoyhteyden antenni (lisäantenni) * 5 Langattoman lähiverkkoyhteyden (WLAN) antenni (pääantenni) Huomautus: Tähdellä (*) merkityt varusteet ovat saatavana joissakin malleissa. Tiedot langattoman yhteyden vaatimustenmukaisuudesta Langattomalla viestintätekniikalla varustetut tietokonemallit ovat sen maan tai alueen radiotaajuus- ja turvallisuusstandardien mukaisia, joissa ne on hyväksytty langattomien yhteyksien käyttöä varten. Tiedot langattoman yhteyden vaatimustenmukaisuudesta (Brasilia) Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário. This equipment is a secondary type device, that is, it is not protected against harmful interference, even if the interference is caused by a device of the same type, and it also cannot cause any interference to primary type devices. Tiedot langattoman yhteyden vaatimustenmukaisuudesta (Meksiko) Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada. Liite A. Tietoja määräyksistä 69

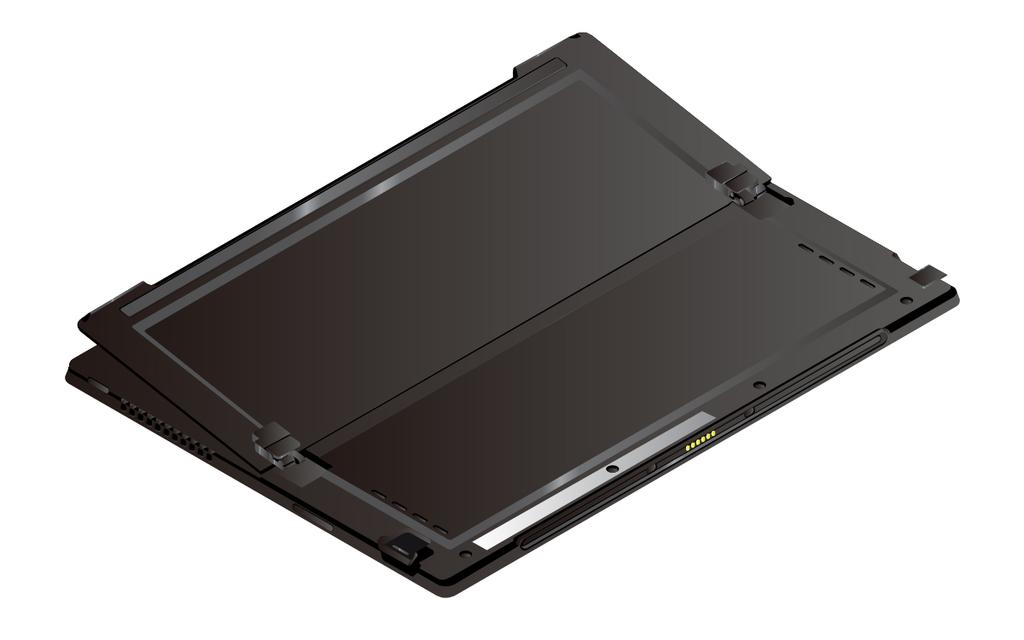

84 FCC- ja IC-laitehyväksyntätietojen sijainti FCC- ja IC-laitehyväksyntätiedot löytyvät tietokoneesta. Huomautus: Tietokoneesi saattaa poiketa hieman seuraavasta kuvasta. Regulatory Notice -asiakirja Lisätietoja langattoman yhteyden vaatimustenmukaisuudesta on tietokoneen mukana toimitetussa Regulatory Notice -asiakirjassa. Jos tietokoneen mukana ei ole toimitettu Regulatory Notice -asiakirjaa, voit tutustua siihen seuraavassa osoitteessa: TCO-hyväksyntä Tietokoneen TCO-hyväksyntätiedot ovat saatavana seuraavassa osoitteessa: Vientiluokitusta koskeva huomautus Tämä tuote on Yhdysvaltain vientisäännösten (United States Export Administration Regulations, EAR) alainen tuote, jonka vientivalvontaluokitusnumero (Export Classification Control Number, ECCN) on 5A992.c. Tuote voidaan jälleenviedä kaikkiin maihin, joita ei ole mainittu vientisulkuun asetetut maat sisältävässä EAR E1 -maaluettelossa. Tietoja sähkömagneettisesta säteilystä Ilmoitus FCC (Federal Communications Commission) -säännösten mukaisuudesta Seuraavat tiedot koskevat ThinkPad X1 tablet Gen 3 -tietokoneen tyyppejä 20KJ ja 20KK. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to 70 Käyttöopas

85 radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult an authorized dealer or service representative for help. Lenovo is not responsible for any radio or television interference caused by using other than specified or recommended cables and connectors or by unauthorized changes or modifications to this equipment. Unauthorized changes or modifications could void the user's authority to operate the equipment. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Responsible Party: Lenovo (United States) Incorporated 1009 Think Place - Building One Morrisville, NC Phone Number: Ilmoitus kanadalaisen laitehyväksynnän (Industry Canada) luokan B mukaisuudesta CAN ICES-3(B)/NMB-3(B) Euroopan unionin vaatimustenmukaisuus Yhteystiedot EU:ssa: Lenovo, Einsteinova 21, Bratislava, Slovakia Ilmoitus sähkömagneettista yhteensopivuutta koskevasta direktiivistä: Tämä tuote on niiden suojausvaatimusten mukainen, joista on säädetty EU:n neuvoston EMC-direktiivissä 2014/30/EU. Direktiivi koskee sähkömagneettista yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentämistä. Tämä tuote on testattu, ja se täyttää eurooppalaisten standardien luokan B laitteille asetetut vaatimukset. Luokan B laitteille asetetut vaatimukset on tarkoitettu tarjoamaan riittävä suoja lähetyspalveluille asuinympäristöissä. Ilmoitus radiolaitedirektiivistä: Tämä tuote on Euroopan parlamentin ja neuvoston radiolaitedirektiivin 2014/53/EU kaikkien vaatimusten ja pakollisten normien mukainen. Direktiivi koskee radiolaitteita koskevan jäsenvaltioiden lainsäädännön lähentämistä. Lausuma järjestelmän EU-säännöstenmukaisuudesta ja lausumat langattomien moduulien EU-säännöstenmukaisuudesta ovat saatavilla kokonaisuudessaan seuraavissa Internet-osoitteissa: Kannettavat tietokoneet: Tabletit: Liite A. Tietoja määräyksistä 71

86 Lenovo ei voi ottaa vastuuta suojauksen säilymisestä, mikäli laitteeseen tehdään muutoksia tai lisätään valinnaisia kortteja (osia), joita Lenovo ei ole suositellut. Tämä tuote on testattu, ja se täyttää eurooppalaisten standardien luokan B laitteille asetetut vaatimukset. Luokan B laitteiden rajoitukset antavat kohtuullisen suojan häiriöitä vastaan käytettäessä lisensoituja tietoliikennelaitteita tyypillisissä asuinympäristöissä. Ilmoitus Saksan luokan B mukaisuudesta Deutschsprachiger EU Hinweis: Hinweis für Geräte der Klasse B EU-Richtlinie zur Elektromagnetischen Verträglichkeit Dieses Produkt entspricht den Schutzanforderungen der EU-Richtlinie 2014/30/EU zur Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit in den EU-Mitgliedsstaaten und hält die Grenzwerte der Klasse B der Norm gemäß Richtlinie. Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung der Lenovo verändert bzw. wenn Erweiterungskomponenten von Fremdherstellern ohne Empfehlung der Lenovo gesteckt/eingebaut werden. Deutschland: Einhaltung des Gesetzes über die elektromagnetische Verträglichkeit von Betriebsmitteln Dieses Produkt entspricht dem Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln EMVG (früher Gesetz über die elektromagnetische Verträglichkeit von Geräten ). Dies ist die Umsetzung der EMV EU-Richtlinie 2014/30/EU in der Bundesrepublik Deutschland. Zulassungsbescheinigung laut dem Deutschen Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln, EMVG vom 20. Juli 2007 (früher Gesetz über die elektromagnetische Verträglichkeit von Geräten), bzw. der EMV EU Richtlinie 2014/30/EU, für Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D Stuttgart. Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4: Das Gerät erfüllt die Schutzanforderungen nach EN und EN Klasse B. Ilmoitus Japanin VCCI:n luokan B mukaisuudesta Japania koskeva ilmoitus tuotteista, jotka liitetään virtalähteisiin, joissa on enintään 20 A:n sähkövirta vaihetta kohti 72 Käyttöopas

87 Verkkojohtoa koskeva huomautus (Japani) The ac power cord shipped with your product can be used only for this specific product. Do not use the ac power cord for other devices. Lenovo-tuotteiden huolto Taiwanissa Euraasialainen vaatimustenmukaisuusmerkki Äänilaitteita koskeva huomautus (Brasilia) Ouvir sons com mais de 85 decibéis por longos períodos pode provocar danos ao sistema auditivo. Liite A. Tietoja määräyksistä 73

88 74 Käyttöopas

89 Liite B. WEEE-merkintä ja kierrätys Tässä luvussa on Lenovon tuotteisiin liittyviä ympäristötietoja. Yleisiä tietoja kierrätyksestä Lenovo rohkaisee tietotekniikkalaitteiden omistajia kierrättämään laitteensa vastuullisesti, kun niitä ei enää tarvita. Lenovo tarjoaa useita ohjelmia ja palveluja, joiden tarkoituksena on auttaa laitteiden omistajia kierrättämään tietotekniikkatuotteensa. Lisätietoja Lenovo-tuotteiden kierrättämisestä on osoitteessa: Tuotteita koskevat uusimmat ympäristötiedot ovat saatavana osoitteessa: Tärkeitä tietoja sähkö- ja elektroniikkalaiteromun kierrättämisestä Lenovo-tuotteissa oleva WEEE-merkintä koskee maita, joissa on sähkö- ja elektroniikkaromun kierrättämistä koskevia säädöksiä (esimerkiksi Euroopan unionin WEEE-direktiivi ja Intian E-Waste Management -säännöt). Sähkö- ja elektroniikkalaitteet merkitään sähkö- ja elektroniikkalaiteromusta (WEEE) annettujen paikallisten säädösten mukaisesti. Säädökset määrittävät kullakin alueella käytössä olevat käytettyjen laitteiden palautus- ja kierrätyskäytännöt. Tämä merkintä tuotteessa osoittaa, että tuotetta ei tule sen elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on kerättävä talteen käytössä olevien keräysjärjestelmien kautta. Käytöstä poistettuja laitteita, jotka on merkitty sähkö- ja elektroniikkalaiteromua (EEE) koskevalla WEEEmerkinnällä, ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana, vaan ne on käytettävissä olevien keräysresurssien mukaan toimitettava sähkö- ja elektroniikkalaiteromun palautus-, kierrätys- tai hyödyntämispisteisiin sen varmistamiseksi, että sähkö- ja elektroniikkalaitteiden mahdollisesti sisältämistä vaarallisista aineista aiheutuu mahdollisimman vähän haittaa ympäristölle ja ihmisten terveydelle. Lenovon sähkö- ja elektroniikkalaitteet (EEE) saattavat sisältää osia ja komponentteja, jotka määritellään elinkaaren päässä vaaralliseksi jätteeksi. Sähkö- ja elektroniikkalaitteet sekä sähkö- ja elektroniikkalaiteromu (WEEE) voidaan toimittaa maksutta tuotteen myyjälle tai kenelle tahansa tukkumyyjälle, joka myy samankaltaisia sähkö- ja elektroniikkalaitteita, jotka toimivat niin kuin käytetty sähkö- ja elektroniikkalaite tai sähkö- ja elektroniikkalaiteromu. Sähkö- ja elektroniikkalaiteromun kierrättämiseen liittyviä lisätietoja on osoitteessa: Copyright Lenovo

90 Unkaria koskevat WEEE-tiedot Lenovo vastaa valmistajana Lenovon velvoitteiden noudattamisesta syntyvistä kuluista Unkarin lain nro 197/ 2014 (VIII.1.) pykälän 12 momenttien (1) (5) mukaan. Japania koskevat kierrätysohjeet Collecting and recycling a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. Computers and monitors are categorized as industrial waste and should be properly disposed of by an industrial waste disposal contractor certified by a local government. In accordance with the Law for Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details, visit the Lenovo Web site at: Pursuant to the Law for Promotion of Effective Utilization of Resources, the collecting and recycling of homeused computers and monitors by the manufacturer was begun on October 1, This service is provided free of charge for home-used computers sold after October 1, For details, go to: Disposing of Lenovo computer components Some Lenovo computer products sold in Japan may have components that contain heavy metals or other environmental sensitive substances. To properly dispose of disused components, such as a printed circuit board or drive, use the methods described above for collecting and recycling a disused computer or monitor. Disposing of disused lithium batteries from Lenovo computers A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer clock while the computer is off or disconnected from the main power source. If you need to replace it with a new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal operator, and follow their instructions. Disposal of a lithium battery must comply with local ordinances and regulations. Disposing of a disused battery from Lenovo notebook computers Your Lenovo notebook computer has a lithium ion battery or a nickel metal hydride battery. If you are a company employee who uses a Lenovo notebook computer and need to dispose of a battery, contact the proper person in Lenovo sales, service, or marketing, and follow that person's instructions. You also can refer to the instructions at: If you use a Lenovo notebook computer at home and need to dispose of a battery, you must comply with local ordinances and regulations. You also can refer to the instructions at: 76 Käyttöopas

91 Kierrätykseen liittyviä tietoja Brasiliassa Declarações de Reciclagem no Brasil Descarte de um Produto Lenovo Fora de Uso Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local. A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo. Akkujen kierrätykseen liittyviä tietoja Euroopan unionissa Huomautus: Tämä merkki koskee vain Euroopan unionin (EU) jäsenmaita. Akut tai akkujen pakkaukset on merkitty akkuja ja paristoja sekä hävitettäviä akkuja ja paristoja koskevan Euroopan unionin direktiivin 2006/66/EC mukaisesti. Kyseinen direktiivi määrittää Euroopan unionin alueella käytössä olevat käytettyjen akkujen ja paristojen palautus- ja kierrätyskäytännöt. Tämä merkintä akuissa osoittaa, että akkua ei tule sen elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on kerättävä talteen direktiivin ohjeiden mukaan. Euroopan unionin direktiivin 2006/66/EC mukaisesti akuissa ja paristoissa on vaadittu merkki, joka osoittaa, että ne tulee kerätä talteen ja kierrättää elinkaaren päässä. Akussa oleva merkki voi sisältää myös akussa käytetyn metallin kemiallisen merkin (Pb lyijylle, Hg elohopealle ja Cd kadmiumille). Akkujen ja paristojen käyttäjät eivät saa hävittää akkuja ja paristoja lajittelemattoman yhdyskuntajätteen mukana, vaan ne on hävitettävä akuille ja paristoille tarkoitetun keräys-, kierrätys- ja käsittelyjärjestelmän kautta. Asiakkaan osallistuminen on tärkeä osa akkujen ja paristojen mahdollisten ympäristölle ja ihmisille aiheutuvien vaikutusten minimoimisessa, sillä akuissa ja paristoissa voi olla vaarallisia aineita. Ennen kuin sähkö- ja elektroniikkalaitteita (EEE) poistetaan jätteenkeräykseen, paristoja tai akkuja sisältävien laitteiden käyttäjien on poistettava kyseiset paristot ja akut erillistä jätteenkeräystä varten. Lenovo-tuotteiden litiumparistojen ja -akkujen hävittäminen Lenovo-tuotteessa saattaa olla asennettuna litiumnappiparisto. Lisätietoja paristosta on tuotteen käyttöohjeissa. Jos paristo on vaihdettava uuteen, ota yhteyttä tuotteen myyjään tai Lenovon. Jos sinun täytyy hävittää litiumparisto, eristä se eristysnauhalla, ota yhteyttä tuotteen myyjään tai jätelaitokseen ja noudata tämän ohjeita. Liite B. WEEE-merkintä ja kierrätys 77

92 Lenovo-tuotteiden akkujen hävittäminen Lenovo-laitteessa saattaa olla litiumioniakku tai nikkeli-metallihybridiakku. Lisätietoja akusta on tuotteen käyttöohjeissa. Jos sinun täytyy hävittää akku, eristä se eristysnauhalla, ota yhteyttä Lenovon myyntiin tai huoltoon, tuotteen myyjään tai jätelaitokseen ja noudata tämän ohjeita. Lisätietoja on myös tuotteen käyttöoppaassa olevissa ohjeissa. Tietoja oikeasta keräys- ja käsittelytavasta on osoitteessa: Akkujen kierrätykseen liittyviä tietoja Taiwanissa Akkujen kierrätykseen liittyviä tietoja Yhdysvalloissa ja Kanadassa Kierrätykseen liittyviä tietoja Kiinassa 78 Käyttöopas

93 Liite C. Vaarallisten aineiden rajoittamista koskeva direktiivi (RoHS) Uusimmat Lenovon tuotteita koskevat ympäristötiedot ovat saatavilla osoitteessa: Euroopan unionin RoHS Tämä Lenovo-tuote ja sen osat (kuten kaapelit ja johdot) täyttävät direktiivin 2011/65/EU vaatimukset tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa ( RoHS recast tai RoHS 2 ). Saat lisätietoja Lenovon maailmanlaajuisesta RoHS-vaatimustenmukaisuudesta siirtymällä seuraavaan osoitteeseen: Turkin RoHS The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE). Ukrainan RoHS Intian RoHS RoHS compliant as per E-Waste (Management) Rules. Kiinan RoHS The information in the following table is applicable for products manufactured on or after January 1, 2015 for sale in the People s Republic of China. Copyright Lenovo

94 80 Käyttöopas

95 Taiwanin RoHS Liite C. Vaarallisten aineiden rajoittamista koskeva direktiivi (RoHS) 81

96 82 Käyttöopas

97 Liite D. ENERGY STAR -merkin käyttöön oikeutetut tietokoneen mallit ENERGY STAR on Yhdysvaltain ympäristönsuojeluviraston (U.S. Environmental Protection Agency, EPA) ja energiaministeriön (U.S. Department of Energy) yhteistyöohjelma, jonka tavoitteena on vähentää kustannuksia ja edistää ympäristönsuojelua energiaa säästävien tuotteiden ja menettelytapojen avulla. Lenovo tarjoaa asiakkailleen ENERGY STAR -vaatimusten mukaan suunniteltuja tuotteita. ENERGY STAR -merkki on kiinnitetty taulutietokoneeseen, tai se näkyy virta-asetusten käyttöliittymässä. Seuraavien laitetyyppien mukaiset Lenovo-tietokoneet ovat ENERGY STAR -ohjelman tietokoneille asettamien vaatimusten mukaisia, jos ENERGY STAR -merkki on kiinnitetty tietokoneeseen. 20KJ ja 20KK Käyttämällä ENERGY STAR -vaatimusten mukaisia tuotteita ja tietokoneen virransyötön hallintaominaisuuksia voit auttaa vähentämään sähkönkulutusta. Sähkön kulutuksen vähentäminen voi tuottaa rahallisia säästöjä sekä vähentää ympäristön saastumista ja kasvihuonekaasujen päästöjä. Lisätietoja ENERGY STAR -ohjelmasta on osoitteessa: Lenovo rohkaisee asiakkaitaan säästämään energiaa kaikissa päivittäisissä toimissaan. Siksi Lenovo on määrittänyt tietokoneeseen seuraavat virransyötön hallinnan esiasetukset, joita järjestelmä käyttää, kun tietokone on ollut käyttämättömänä tietyn ajan: Virrankäyttösuunnitelma: Tasapainotettu (asetukset, kun laite on kytkettynä verkkovirtaan) Aseta tietokone lepotilaan: 10 minuutin kuluttua Voit palauttaa tietokoneen lepotilasta normaaliin toimintaan seuraavilla tavoilla: Paina virtapainiketta. Napauta tai sipaise kosketuslevyllä. Paina kosketuslevyn painiketta. Paina jotakin muuta näppäintä kuin F1 F12. Lisätietoja näistä asetuksista on tietokoneen Windowsin ohjeessa. Katso kohta Windows-käyttöjärjestelmän ohjeiden saanti sivulla 21. Copyright Lenovo
