1 Laadukkaat taivutustyökalut

2 Painematriisi Liukumatriisi Paineputki Kuulatuurna Profiililevy Kiinnityspatruunapakka Patruunapakat Kiinnityspatruunan pakka taivutuksen sisällä taivuttamiseen 25 FE sekä erikoisvarusteet vapaasti ohjelmoitavaan automaattilaitteen vaihtamiseen ja vapaalla säteellä taivuttamiseen. Työkalun valmistusprosessi.

3 Työkalun taivuttaminen muokkausleimasimien vedolla 3. Kiinnityspatruunan pakka Valmistettu karkaistusta teräksestä. Suositeltava ulotus: putken kolminkertainen halkaisija. Lyhyemmissä ulotuksissa voidaan paremman tartunnan saavuttamiseen tehdä aallonmuotoisen uran. Muissa tapauksissa voi ura olla taivutuskonfiguraatioissa taivuttamiseen jyrsitty. CAD-kuva 1. Profiililevy Valmistettu karkaistusta teräksestä ja yhdessä kiinnitettyjen kiinnityspatruunan pakkojen kanssa, jotka on hitsattu tai ruuvattu profiililevyyn, jotta olisi saavutettu paras mahdollinen siirtymäkohta taivutetun ja suoran osan välillä. Paremman taivutuslaadun saavuttamiseen voidaan ura tehdä joko erityisen syvä tai ellipsinmuotoisen. 2. Liukumatriisi Pienempiin säteisiin ja ohuempiin seinän vahvuuksiin. Seuraavalla sivulla olevassa taulukossa on esitetty, millaisten säteiden ja seinän vahvuuksien osalta suositellaan liukumatriisin käyttöä. Liukumatriisit on valmistettu Ampco-materiaalista tai karkaistusta teräksestä. 4. Painematriisi Valmistettu karkaistusta teräksestä. Kiinnitetyssä painematriisissa on suositeltava painematriisin pituus putken nelinkertainen halkaisija. Jos käytetään kopiopainematriisia tai painematriisin tehostinta, on suositeltava pituus putken kaksinkertainen halkaisija plus puoli profiililevyn ympärysmittaa (jos taivutetaan 180-asteisessa kulmassa). 5. Tuurna Käytetään pienien säteiden ja seinän vahvuuksien kohdalla. Valmistettu teräksestä tai Ampco-materiaalista. Seuraavalla sivulla olevassa taulukossa on ilmoitettu suositeltava tuurnan tyyppi jokaisen ulkohalkaisijan, seinän vahvuuden ja taivutuskulman osalta.

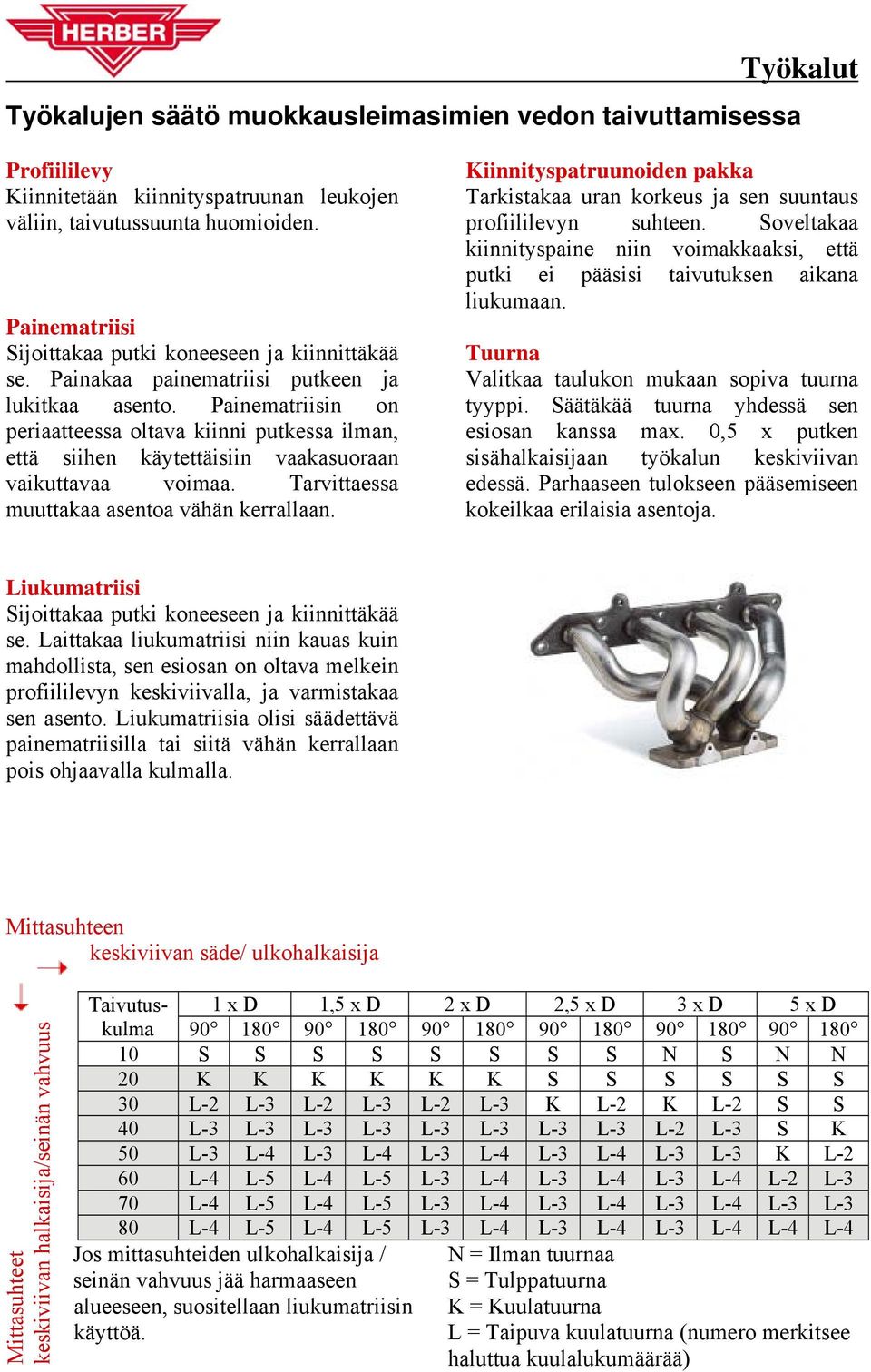

4 Työkalujen säätö muokkausleimasimien vedon taivuttamisessa Profiililevy Kiinnitetään kiinnityspatruunan leukojen väliin, taivutussuunta huomioiden. Painematriisi Sijoittakaa putki koneeseen ja kiinnittäkää se. Painakaa painematriisi putkeen ja lukitkaa asento. Painematriisin on periaatteessa oltava kiinni putkessa ilman, että siihen käytettäisiin vaakasuoraan vaikuttavaa voimaa. Tarvittaessa muuttakaa asentoa vähän kerrallaan. Kiinnityspatruunoiden pakka Tarkistakaa uran korkeus ja sen suuntaus profiililevyn suhteen. Soveltakaa kiinnityspaine niin voimakkaaksi, että putki ei pääsisi taivutuksen aikana liukumaan. Tuurna Valitkaa taulukon mukaan sopiva tuurna tyyppi. Säätäkää tuurna yhdessä sen esiosan kanssa max. 0,5 x putken sisähalkaisijaan työkalun keskiviivan edessä. Parhaaseen tulokseen pääsemiseen kokeilkaa erilaisia asentoja. Liukumatriisi Sijoittakaa putki koneeseen ja kiinnittäkää se. Laittakaa liukumatriisi niin kauas kuin mahdollista, sen esiosan on oltava melkein profiililevyn keskiviivalla, ja varmistakaa sen asento. Liukumatriisia olisi säädettävä painematriisilla tai siitä vähän kerrallaan pois ohjaavalla kulmalla. Mittasuhteen keskiviivan säde/ ulkohalkaisija Mittasuhteet keskiviivan halkaisija/seinän vahvuus Taivutuskulma 1 x D 1,5 x D 2 x D 2,5 x D 3 x D 5 x D S S S S S S S S N S N N 20 K K K K K K S S S S S S 30 L-2 L-3 L-2 L-3 L-2 L-3 K L-2 K L-2 S S 40 L-3 L-3 L-3 L-3 L-3 L-3 L-3 L-3 L-2 L-3 S K 50 L-3 L-4 L-3 L-4 L-3 L-4 L-3 L-4 L-3 L-3 K L-2 60 L-4 L-5 L-4 L-5 L-3 L-4 L-3 L-4 L-3 L-4 L-2 L-3 70 L-4 L-5 L-4 L-5 L-3 L-4 L-3 L-4 L-3 L-4 L-3 L-3 80 L-4 L-5 L-4 L-5 L-3 L-4 L-3 L-4 L-3 L-4 L-4 L-4 Jos mittasuhteiden ulkohalkaisija / seinän vahvuus jää harmaaseen alueeseen, suositellaan liukumatriisin käyttöä. N = Ilman tuurnaa S = Tulppatuurna K = Kuulatuurna L = Taipuva kuulatuurna (numero merkitsee haluttua kuulalukumäärää)

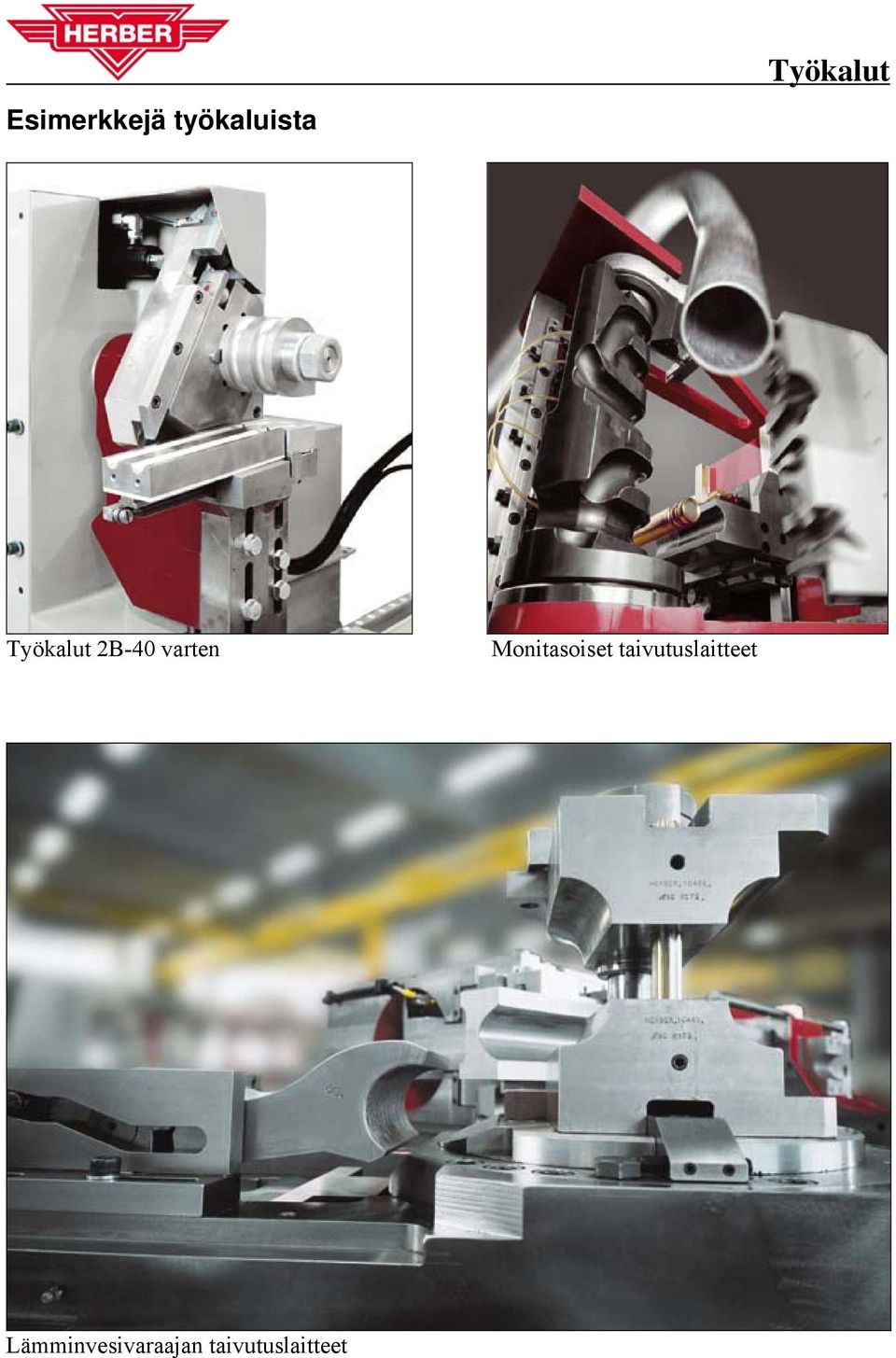

5 Esimerkkejä työkaluista 2B-40 varten Monitasoiset taivutuslaitteet Lämminvesivaraajan taivutuslaitteet

6 Valmistusohjelma Malli Teho, ø mm Säde min/max Säteen väli Taivutusnopeus/ toistettavuus Tuurnan pituus Paino, kg Koneen mitat 75 S* 20x1,5 10/ /s. ±0, ,4x0,8x1, S* 25x2 10/ /s. ±0, ,5x0,8x1, S* 38x1,5 20/ /s. ±0, ,8x1,4x1, MPB* 38x1,5 20/ /s. ±0, ,8x1,6x1, Dual* 45x2,5 20/ /s. ±0, ,0x1,7x1, S* 57x1,5 25/ /s. ±0, ,0x1,6x1, MPB* 57x1,5 25/ /s. ±0, ,0x1,8x1, Dual* 57x1,5 25/ /s. ±0, ,2x1,9x1, CNC 45x2,5 25/ /s. ±0, ,0x1,0x1, CNC RV 45x2,5 25/ /s. ±0, ,0x1,0x1, CNC MR 45x2,5 25/ /s. ±0, ,0x1,0x1, CNC 76x3 50/ /s. ±0, ,8x1,4x1, CNC VV 76x3 50/ /s. ±0, ,8x1,4x1, CNC 127x5 75/ /s. ±0, ,0x2,2x1,4 40 Keskitetyt taivituslaitteet 65 MR 65x1,5 50/ /s. ±0, ,8x1,2x1, MR 80x2,5 20/ /s. ±0, ,5x2,2x2, S* 110x3 40/ /s. ±0, x3,2x3, S* 163x2 50/ /s. ±0, ,3x3,2x2,5 180 Painetaivutuslaitteet 76 TB 63x5 25/ /s. ±0, ,6x1,7x1, TB 90x5 50/ /s. ±0, ,0x2,2x1, TB 114,2x8 75/ /s. ±0, ,0x2,2x1, CNC TB 63x5 25/ /s. ±0, ,6x1,4x1, CNC TB 90x5 50/ /s. ±0, ,0x2,2x1, CNC TB 114,3x8 75/ /s. ±0, ,0x2,2x1,8 40 Puoliautomaattiset koneet 2B-40 40x2 2,5xD 90 /s. ±0, ,5x2,1x1,5 5,5 * Täyssähköiset koneet Moottori kw Nykyaikaisten putkentaivutusratkaisujen ykkösvalinta Olemme Herberillä valmistaneet kylmätyöstön koneita jo vuodesta laitteita. Meidän missiona on tarjota ratkaisuja asiakkaan ongelmiin ja sen johdosta on jokainen kone valmistettu asiakkaan erikoisvaatimukset huomioiden. Meidän toiminta lähtee periaatteesta tarkkuutta jokaiseen yksityiskohtaan!
