Käyttöoppaasi. GRUNDIG EC 4790 CD

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

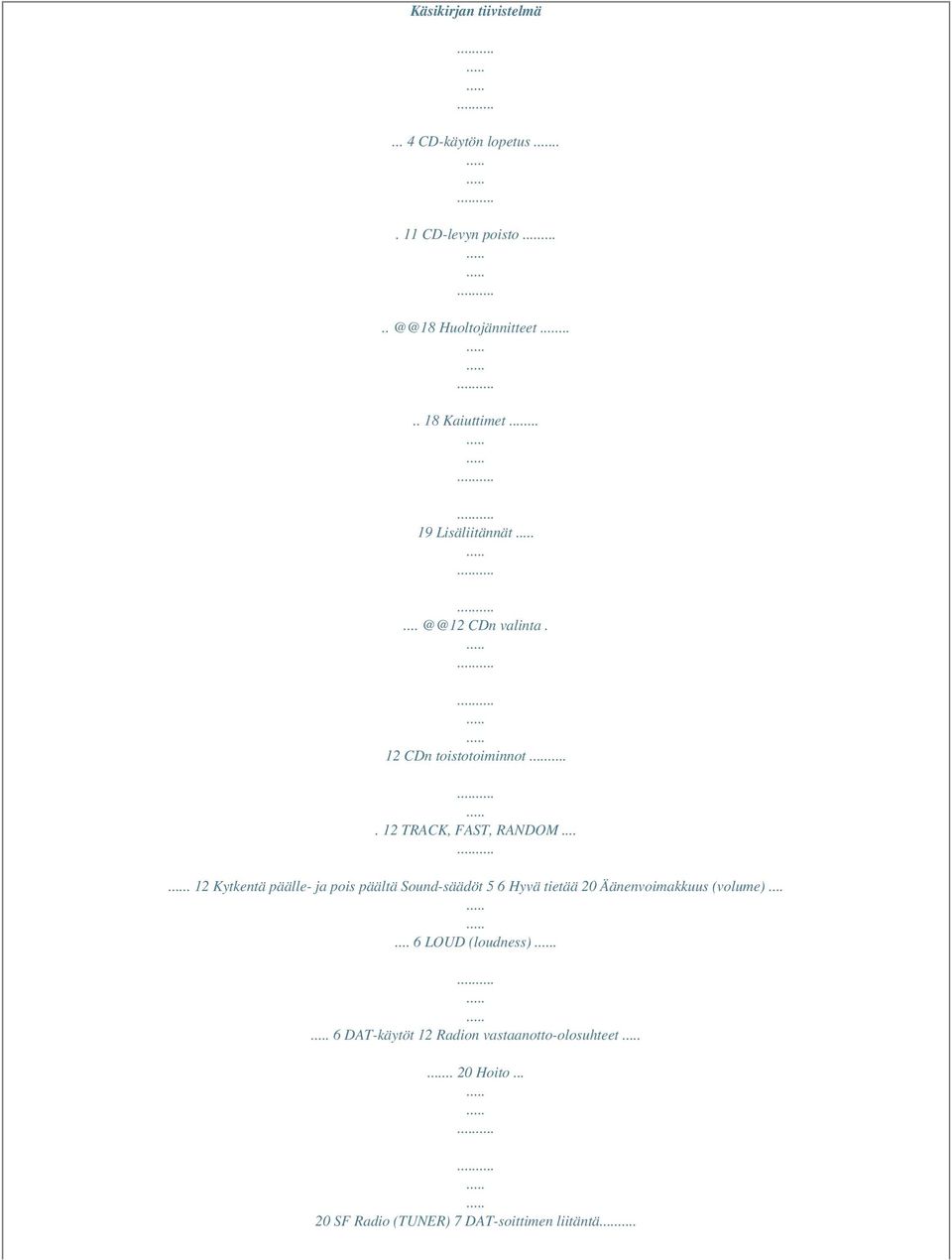

2 Käsikirjan tiivistelmä... 4 CD-käytön lopetus CD-levyn Huoltojännitteet Kaiuttimet CDn valinta. 12 CDn toistotoiminnot. 12 TRACK, FAST, RANDOM Kytkentä päälle- ja pois päältä Sound-säädöt 5 6 Hyvä tietää 20 Äänenvoimakkuus (volume) LOUD (loudness). 6 DAT-käytöt 12 Radion vastaanotto-olosuhteet.. 20 Hoito SF Radio (TUNER) 7 DAT-soittimen liitäntä

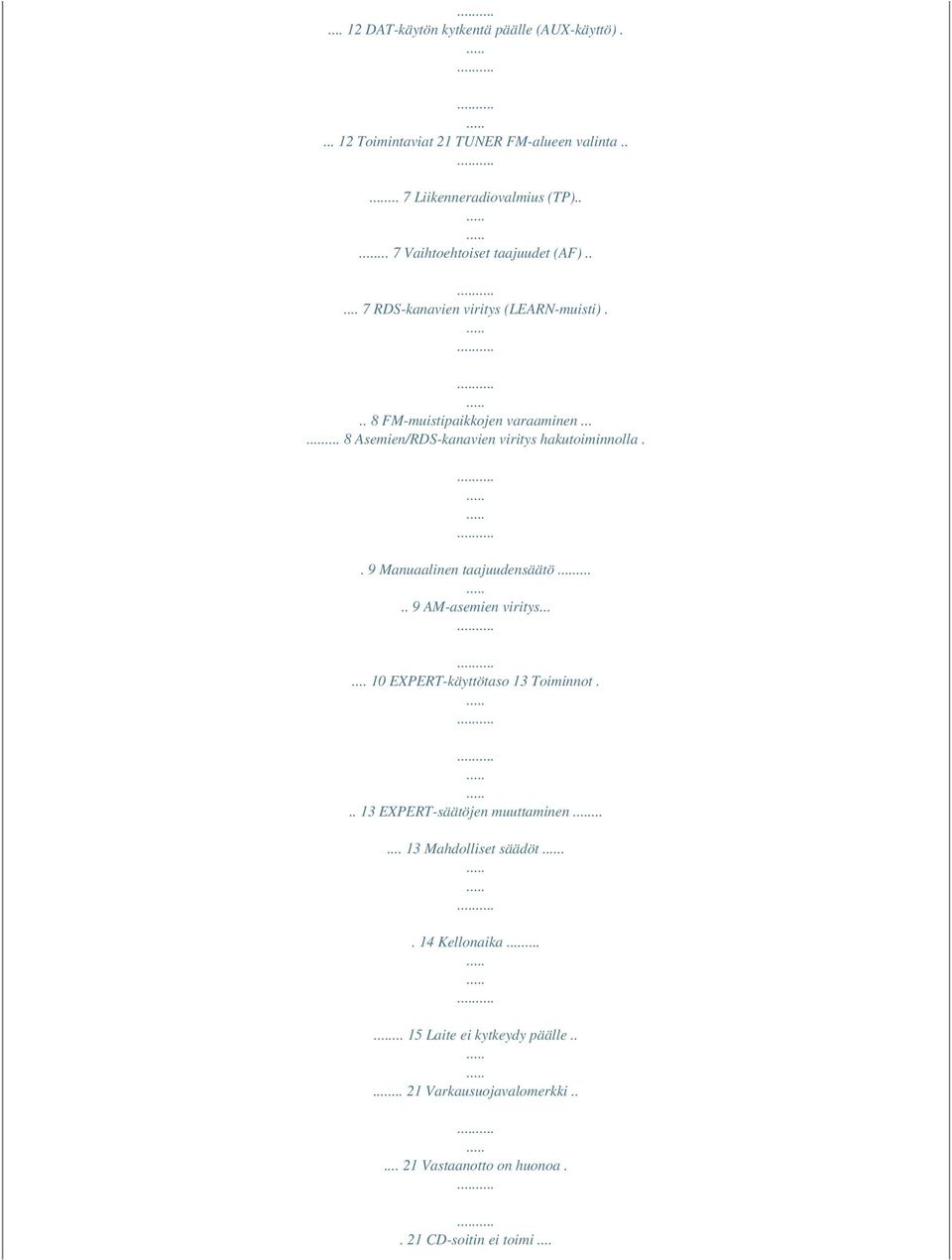

3 DAT-käytön kytkentä päälle (AUX-käyttö) Toimintaviat 21 TUNER FM-alueen valinta Liikenneradiovalmius (TP) Vaihtoehtoiset taajuudet (AF) RDS-kanavien viritys (LEARN-muisti)... 8 FM-muistipaikkojen varaaminen Asemien/RDS-kanavien viritys hakutoiminnolla.. 9 Manuaalinen taajuudensäätö AM-asemien viritys EXPERT-käyttötaso 13 Toiminnot EXPERT-säätöjen muuttaminen Mahdolliset säädöt.. 14 Kellonaika Laite ei kytkeydy päälle Varkausuojavalomerkki Vastaanotto on huonoa.. 21 CD-soitin ei toimi...

4 CE Laite vastaa sähkömagneettista mukautuvuutta koskevia suojavaatimuksia (EU-direktiivit 89/336 ETY, 92/31 ETY ja 93/68/ETY) normien EN ja EN mukaisesti. Koodaus 16 CD-käyttö 11 CDn kuuntelun valinta TRACK, FAST, RANDOM Ohjeita.. 16 Onko koodaus aktivoitu?. 16 Koodauksen aktivointi Aktivoinnin poisto Uudelleen käyttöönotto.. 17 Odotusajat Oikeus teknisiin ja optisiin muutoksiin pidätetään! 1 Ota huomioon Varkaussuojaukset Identity Card on autoradiosi henkilöllisyystodistus Se sisältää tyypin, valmistusnumeron ja koodinumeron koodausta varten. Kooditarra Varkaussuojavalomerkki Varkaussuojavalodiodi tulee näkyviin sen jälkeen, kun olet poistanut kiertosäätimen. Valomerkki aktivoidaan sivun 14 ohjeiden mukaan. DOUBLE SECURITY SYSTEM CODE Suojatoimenpiteet Model Type Serial No. Code No. Die Identity Card dient als Eigentumsnachweis mit individuellem Sicherheitscode und erleichtert bei Verlust des Gerätes die Schadensabwicklung. Vor fremdem Zugriff schützen. The identity card serves as evidence of ownership with individual security code and facilitates the settlement in the case of theft of the unit. Keep the document safe. Kooditarrat on sijoitettu auton ikkunaan näkyvälle paikalle, ja se osoittaa kaikille, että autoradio on varkaille arvoton! Koodaus Jos radio kytketään irti auton akusta (jatkuvasta jännitteestä, liitin 30), elektroninen suoja lukitsee radion toiminnot. Vain laitteen omistaja saa radion uudelleen toimimaaan syöttämällä koodinumeron. Käyttösäätimen irrotus Koodinumerosuojan lisäksi voit irrottaa radion vasemman kiertosäätimen ja ottaa sen mukaasi. Näin autoradio on varkaille arvoton. Valmistusnumero on sama kuin autoradion kehykseen painettu numero. Kortti helpottaa poliisia etsimään laitetta, jos se on varastettu, ja omistustodistuksena se nopeuttaa vakuutuskäsittelyä. Huolehdi seuraavista seikoista, niin autoradiosi ei katoa. - Aktivoi koodaus. - Kiinnitä kooditarrat auton ikkunoihin. - Ota vasen kiertosäädin mukaaasi. - Varkaussuojavalomerkki vilkkuu. GRUNDIG huolehtii ympäristönsuojelusta Panit varmaan merkille, että autoradion pakkauksessa ei ole käytetty lainkaan muovia. Pakkauksen kaikki osat ovat pahvista tai paperista, ja ne voidaan jättää paperinkeräykseen. ísijoita kortti siten, että se ei voi joutua vääriin käsiin. íjos kadotat kortinvoi poistaa koodin aino(koodinumeron), astaan myyjäliike omistuksen todistamisen jälkeen korvausta vastaan. k 2 Ota huomioon Autoradion asennus Arvoisa asiakas... Anna autoradion asennus ammattilaisen tehtäväksi. Näin luot edellytykset laitteen moitteettomalla toiminnalle. Tarvittavat asennusohjeet löytyvät käyttöohjeen lopusta. íennen ajoa eri toimintoihin ennen Perehdy autoradion íäänenvoimakkuusääniliikenne itselja Liian kovalla oleva voi aiheuttaa Kiertosäätimen paikalleen asetus Aseta kiertosäädin takaisin vasemmalla olevaan aukkoon. Työnnä se kevyesti laitteeseen, kunne se lukittuu paikalleen. IO Jos et saa laitetta päälle -näppäimellä, irrota kiertosäädin uudestaan ja aseta se sitten takaisin paikalleen. Voit asettaa kiertosäätimen oheisena toimitettuun koteloon ja kuljettaa sitä avainrenkaassa varmasti mukanasi. lesi ja muille vaaratilanteen liikenteessä. Valitse äänen voimakkuus sen vuoksi aina siten, että voit hyvin kuulla ympäristön äänet (esim. auton äänimerkit, pelastusajoneuvot, poliisiautot jne.). Äänenvoimakkuus säädetään vasemmalla kiertosäätimellä. kuin lähdet liikkeelle. Liikenneturvallisuus Kiertosäätimen irrotus Voit irrottaa vasemman kiertosäätimen. Silloin laite on muille arvoton.

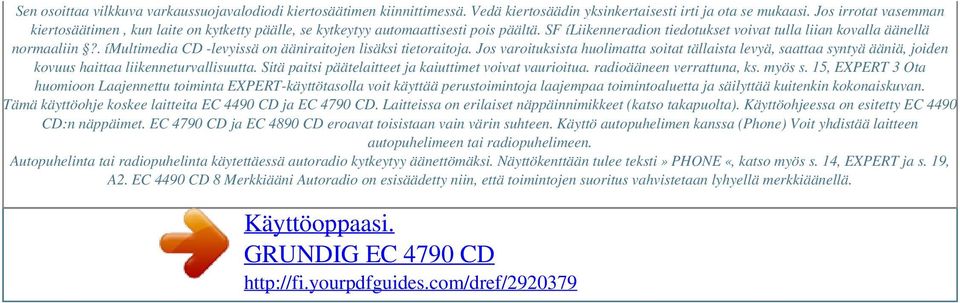

5 Sen osoittaa vilkkuva varkaussuojavalodiodi kiertosäätimen kiinnittimessä. Vedä kiertosäädin yksinkertaisesti irti ja ota se mukaasi. Jos irrotat vasemman kiertosäätimen, kun laite on kytketty päälle, se kytkeytyy automaattisesti pois päältä. SF íliikenneradion tiedotukset voivat tulla liian kovalla äänellä normaaliin?. ímultimedia CD -levyissä on ääniraitojen lisäksi tietoraitoja. Jos varoituksista huolimatta soitat tällaista levyä, saattaa syntyä ääniä, joiden kovuus haittaa liikenneturvallisuutta. Sitä paitsi päätelaitteet ja kaiuttimet voivat vaurioitua. radioääneen verrattuna, ks. myös s. 15, EXPERT 3 Ota huomioon Laajennettu toiminta EXPERT-käyttötasolla voit käyttää perustoimintoja laajempaa toimintoaluetta ja säilyttää kuitenkin kokonaiskuvan. Tämä käyttöohje koskee laitteita EC 4490 CD ja EC 4790 CD. Laitteissa on erilaiset näppäinnimikkeet (katso takapuolta). Käyttöohjeessa on esitetty EC 4490 CD:n näppäimet. EC 4790 CD ja EC 4890 CD eroavat toisistaan vain värin suhteen. Käyttö autopuhelimen kanssa (Phone) Voit yhdistää laitteen autopuhelimeen tai radiopuhelimeen. Autopuhelinta tai radiopuhelinta käytettäessä autoradio kytkeytyy äänettömäksi. Näyttökenttään tulee teksti» PHONE «, katso myös s. 14, EXPERT ja s. 19, A2. EC 4490 CD 8 Merkkiääni Autoradio on esisäädetty niin, että toimintojen suoritus vahvistetaan lyhyellä merkkiäänellä.

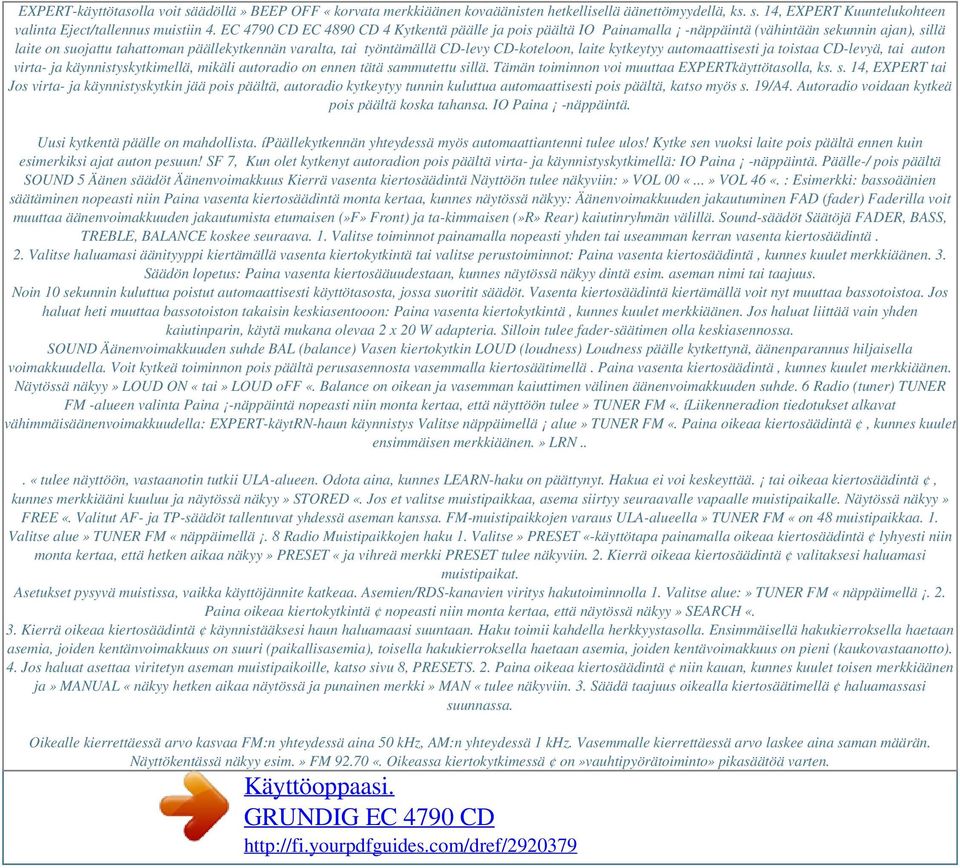

6 EXPERT-käyttötasolla voit säädöllä» BEEP OFF «korvata merkkiäänen kovaäänisten hetkellisellä äänettömyydellä, ks. s. 14, EXPERT Kuuntelukohteen valinta Eject/tallennus muistiin 4. EC 4790 CD EC 4890 CD 4 Kytkentä päälle ja pois päältä IO Painamalla -näppäintä (vähintään sekunnin ajan), sillä laite on suojattu tahattoman päällekytkennän varalta, tai työntämällä CD-levy CD-koteloon, laite kytkeytyy automaattisesti ja toistaa CD-levyä, tai auton virta- ja käynnistyskytkimellä, mikäli autoradio on ennen tätä sammutettu sillä. Tämän toiminnon voi muuttaa EXPERTkäyttötasolla, ks. s. 14, EXPERT tai Jos virta- ja käynnistyskytkin jää pois päältä, autoradio kytkeytyy tunnin kuluttua automaattisesti pois päältä, katso myös s. 19/A4. Autoradio voidaan kytkeä pois päältä koska tahansa. IO Paina -näppäintä. Uusi kytkentä päälle on mahdollista. ípäällekytkennän yhteydessä myös automaattiantenni tulee ulos! Kytke sen vuoksi laite pois päältä ennen kuin esimerkiksi ajat auton pesuun! SF 7, Kun olet kytkenyt autoradion pois päältä virta- ja käynnistyskytkimellä: IO Paina -näppäintä. Päälle-/ pois päältä SOUND 5 Äänen säädöt Äänenvoimakkuus Kierrä vasenta kiertosäädintä Näyttöön tulee näkyviin:» VOL 00 «...» VOL 46 «. : Esimerkki: bassoäänien säätäminen nopeasti niin Paina vasenta kiertosäädintä monta kertaa, kunnes näytössä näkyy: Äänenvoimakkuuden jakautuminen FAD (fader) Faderilla voit muuttaa äänenvoimakkuuden jakautumista etumaisen (»F» Front) ja ta-kimmaisen (»R» Rear) kaiutinryhmän välillä. Sound-säädöt Säätöjä FADER, BASS, TREBLE, BALANCE koskee seuraava. 1. Valitse toiminnot painamalla nopeasti yhden tai useamman kerran vasenta kiertosäädintä. 2. Valitse haluamasi äänityyppi kiertämällä vasenta kiertokytkintä tai valitse perustoiminnot: Paina vasenta kiertosäädintä, kunnes kuulet merkkiäänen. 3. Säädön lopetus: Paina vasenta kiertosääuudestaan, kunnes näytössä näkyy dintä esim. aseman nimi tai taajuus. Noin 10 sekunnin kuluttua poistut automaattisesti käyttötasosta, jossa suoritit säädöt. Vasenta kiertosäädintä kiertämällä voit nyt muuttaa bassotoistoa. Jos haluat heti muuttaa bassotoiston takaisin keskiasentooon: Paina vasenta kiertokytkintä, kunnes kuulet merkkiäänen. Jos haluat liittää vain yhden kaiutinparin, käytä mukana olevaa 2 x 20 W adapteria. Silloin tulee fader-säätimen olla keskiasennossa. SOUND Äänenvoimakkuuden suhde BAL (balance) Vasen kiertokytkin LOUD (loudness) Loudness päälle kytkettynä, äänenparannus hiljaisella voimakkuudella. Voit kytkeä toiminnon pois päältä perusasennosta vasemmalla kiertosäätimellä. Paina vasenta kiertosäädintä, kunnes kuulet merkkiäänen. Näytössä näkyy» LOUD ON «tai» LOUD off «. Balance on oikean ja vasemman kaiuttimen välinen äänenvoimakkuuden suhde. 6 Radio (tuner) TUNER FM -alueen valinta Paina -näppäintä nopeasti niin monta kertaa, että näyttöön tulee» TUNER FM «. íliikenneradion tiedotukset alkavat vähimmäisäänenvoimakkuudella: EXPERT-käytRN-haun käynnistys Valitse näppäimellä alue» TUNER FM «. Paina oikeaa kiertosäädintä, kunnes kuulet ensimmäisen merkkiäänen.» LRN... «tulee näyttöön, vastaanotin tutkii ULA-alueen. Odota aina, kunnes LEARN-haku on päättynyt. Hakua ei voi keskeyttää. tai oikeaa kiertosäädintä, kunnes merkkiääni kuuluu ja näytössä näkyy» STORED «. Jos et valitse muistipaikkaa, asema siirtyy seuraavalle vapaalle muistipaikalle. Näytössä näkyy» FREE «. Valitut AF- ja TP-säädöt tallentuvat yhdessä aseman kanssa. FM-muistipaikkojen varaus ULA-alueella» TUNER FM «on 48 muistipaikkaa. 1. Valitse alue» TUNER FM «näppäimellä. 8 Radio Muistipaikkojen haku 1. Valitse» PRESET «-käyttötapa painamalla oikeaa kiertosäädintä lyhyesti niin monta kertaa, että hetken aikaa näkyy» PRESET «ja vihreä merkki PRESET tulee näkyviin. 2. Kierrä oikeaa kiertosäädintä valitaksesi haluamasi muistipaikat. Asetukset pysyvä muistissa, vaikka käyttöjännite katkeaa. Asemien/RDS-kanavien viritys hakutoiminnolla 1. Valitse alue:» TUNER FM «näppäimellä. 2. Paina oikeaa kiertokytkintä nopeasti niin monta kertaa, että näytössä näkyy» SEARCH «. 3. Kierrä oikeaa kiertosäädintä käynnistääksesi haun haluamaasi suuntaan. Haku toimii kahdella herkkyystasolla. Ensimmäisellä hakukierroksella haetaan asemia, joiden kentänvoimakkuus on suuri (paikallisasemia), toisella hakukierroksella haetaan asemia, joiden kentävoimakkuus on pieni (kaukovastaanotto). 4. Jos haluat asettaa viritetyn aseman muistipaikoille, katso sivu 8, PRESETS. 2. Paina oikeaa kiertosäädintä niin kauan, kunnes kuulet toisen merkkiäänen ja» MANUAL «näkyy hetken aikaa näytössä ja punainen merkki» MAN «tulee näkyviin. 3. Säädä taajuus oikealla kiertosäätimellä haluamassasi suunnassa. Oikealle kierrettäessä arvo kasvaa FM:n yhteydessä aina 50 khz, AM:n yhteydessä 1 khz. Vasemmalle kierrettäessä arvo laskee aina saman määrän. Näyttökentässä näkyy esim.» FM «. Oikeassa kiertokytkimessä on»vauhtipyörätoiminto» pikasäätöä varten.

7 Jos kierrät kiertosäädintä nopeasti, eteenpäin siirrytään nopeassa tahdissa. 4. Jos haluat siirtää viritetyn aseman muistipaikkoihin, katso s. 8, PRESETS. 5. Manuaalinen taajuudensäätö lopetetaan painamalla oikeaa kiertosäädintä. SF Muistipaikkavarausten poisto Jos haluat poistaa muistipaikkatallennuksen, paina näppäintä kerran nopeasti, kunnes merkki» STORE «näkyy näytössä. Valitse oikealla kiertosäätimellä poistettava muistipaikka. Paina oikeaa kiertosäädintä, kunnes merkkiääni kuuluu kahdesti ja näytössä näkyy kahden sekunnin ajan» ERASED «. Manuaalinen tajuudensäätö 1. Valitse alue» TUNER FM «tai» TUNER AM «. 9 Radio AM-aseman viritys hakutoiminnolla 1. Valitse alue» TUNER AM «(pitkät aallot/keskipitkät aallot): Paina -näppäintä niin monta kertaa, että näyttöön tulee» TUNER AM «: keskipitikillä aalloilla näytössä on» MW «, pitkillä» lw «. 2. Paina oikeaa kiertosäädintä niin monta kertaa, että näytössä näkyy hetken ajan» SEARCH «. 3. Käynnistä haku haluttuun suuntaan kiertämällä oikeaa kiertosäädintä. Asemien haussa haetaan AM-alueella (AMTUNER) ensiksi pitkien aaltojen alue ja sitten lyhyiden aaltojen alue. AM-muistipaikkojen (presets) varaus Alueella» TUNER AM «on 15 muistipaikkaa. 1. Viritetyn aseman tallennus: Paina nopeasti näppäintä. Merkki STORE näkyy näytössä. 2. Valitse oikealla kiertosäätimellä haluamasi muistipaikka 1 ja 15 väliltä. 3. Vahvista syöttämäsi tieto näppäintä tai oikeaa kiertosäädintä painamalla, kunnes merkkiääni kuuluu ja näyttöön tulee» STORED «. Last Station Memory Sen jälkeen kun olet valinnut alueen, kuuluu viimeksi säädetty asema/kanava (Last station memory) tällä alueella. Last station memory merkitsee, että laite huomioi säädöt, jotka on viimeksi valittu ennen laitteen sulkemista. Kun laite kytketään uudes-taan päälle, kuuluu tämä asema tai CD-/CDlevynvaihtimen levy jälleen. Kuuntelulähteet SOUND Tallennus Muistipaikkojen valinta 10 CD-käyttö CD-kuuntelun valinta Työnnä CD-koteloon CD-levy painettu puoli ylöspäin tai paina näppäintä nopeasti niin monta kertaa, että näyttökenttään tulee näkyviin teksti» DISC «. Pikahakuf (FAST) Paina oikeaa kiertosäädintä nopeasti monta kertaa, kunnes näyttökentässä näkyy teksti» FAST «. Kierto oikealle: pikahaku eteenpäin Kierto vasemmalle: pikahaku taaksepäin Takaisin toistoon palataan kiertämällä kiertosäädintä päinvastaiseen suuntaan tai painamalla sitä nopeasti. CD-käytön lopetus Paina nopeasti näppäintä ja valitse toinen kuuntelu. CD-levyn poisto Paina CD-käytön aikana nopeasti näppäintä Kappaleen valinta tai uusiminen Paina oikeaa kiertosäädintä nopeasti niin monta kertaa, että näyttökenttään tulee näkyviin teksti» TRACK «. Kierrä sen jälkeen kiertosäädintä, kunnes haluamasi kappaleen numero tulee näkyviin näyttökenttään. Kierto oikealle: seuraava kappale Kierto vasemmalle: juuri kuuntelemasi tai edellinen kappale soitetaan uudestaan.. Näyttökenttään tulee näkyviin teksti» EJECT «, CD-levy työntyy hetken kuluttua keskeytyy liikenneradiotiedotusten huomioon myös CD-levynvaihtimen huomioon laitteen tekniset tiedot ja ohjeet. Maksimaalinen ulostulojännite ei saa ylittää 2 VRMS. DAT-toisto keskeytyy liikenneradiotiedotusten näkyy esim. : Seuraavan säädön valinta (Toista kohdat tulee» CH «(CH: Change = muuta). 7. EXPERTin kytkentä pois päältä Paina -näppäintä, tai paina oikeaa kiertosäädintä, kunnes äänimerkki kuuluu. 13 EXPERT-käyttötaso Mahdolliset säädöt 1... W 3 Varmuusvalodiodi (päälle/pois) 1 Koodauksen aktivointi (tarkat ohjeet luvussa»koodaus«, s. 16) Jos näytössä näkyy» CODE «, koodaus ei ole aktivoitu. Jos näytössä näkyy» SAFE «, koodaus on aktivoitu.» BLK ON «Varmuusvalonäyttö vilkkuu, kun laite on kytketty pois päältä ja auton virta sammutettu.» BLK OFF «Varmuusvalodiodi ei vilku. 6 Paikallisohjelman automaattinen vaihto Kun RDS-kanava koostuu eri paikallislähetyksistä, saattaa käydä niin, että autoradio vastaanottoalueen vuoksi vaihtelee eri paikallislähetysten välillä.» REG ON «automaattinen paikalliskanavanvaihto» REG OFF «ei vaihtoa toiselle paikalliskanavalle 4 Äänimerkki (päälle/pois) 2 Näyttökentän valon voimakkuus» BEEP ON «Merkkiääni toiminnonvahvistuksena» BEEP OFF «Toiminnovahvistus lyhyellä kaiutinulostulojen äänettömäksi kytkennällä. Säädä» DISPL 07 «( ) autoradion sijainnin mukaan niin, että voit hyvin lukea näyttöä. 7 Kytkentä päälle ja pois päältä Mikäli valaistuksen liitäntä on liitospistokealueella, valon voimakkuus muuttuu sen mukaan, ovatko ajovalot päällä (yösäätö) vai ei (päiväsäätö). Molemmat säädöt voidaan valita erikseen ja tallentaa sekä silloin, kun ajovalot ovat päällä, että silloin, kun ne eivät ole päällä. 5 Autom. LEARN (radiokäyttö) Kun olet vastaanottoalueella, jossa RDSliikenneradiokanavien vastaanotto on huonoa, voit estää automaattisen asemanhaun radiokäytössä.» LRN ON «: automaattinen LEARN» LRN OFF «: ei automaattista LEARNiä Alle» VOL 4 «äänenvoimakkuuksilla» LRN ON «toimii aina.

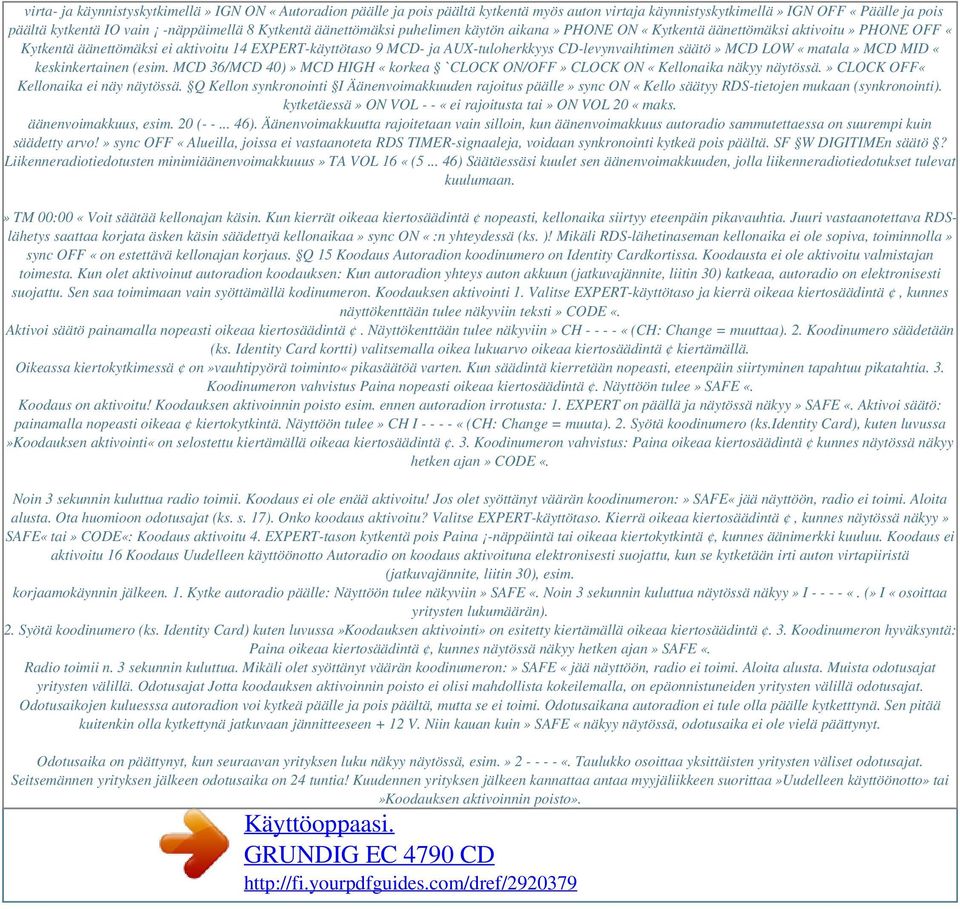

8 virta- ja käynnistyskytkimellä» IGN ON «Autoradion päälle ja pois päältä kytkentä myös auton virtaja käynnistyskytkimellä» IGN OFF «Päälle ja pois päältä kytkentä IO vain -näppäimellä 8 Kytkentä äänettömäksi puhelimen käytön aikana» PHONE ON «Kytkentä äänettömäksi aktivoitu» PHONE OFF «Kytkentä äänettömäksi ei aktivoitu 14 EXPERT-käyttötaso 9 MCD- ja AUX-tuloherkkyys CD-levynvaihtimen säätö» MCD LOW «matala» MCD MID «keskinkertainen (esim. MCD 36/MCD 40)» MCD HIGH «korkea ` CLOCK ON/OFF» CLOCK ON «Kellonaika näkyy näytössä.» CLOCK OFF«Kellonaika ei näy näytössä. Q Kellon synkronointi I Äänenvoimakkuuden rajoitus päälle» sync ON «Kello säätyy RDS-tietojen mukaan (synkronointi). kytketäessä» ON VOL - - «ei rajoitusta tai» ON VOL 20 «maks. äänenvoimakkuus, esim. 20 ( ). Äänenvoimakkuutta rajoitetaan vain silloin, kun äänenvoimakkuus autoradio sammutettaessa on suurempi kuin säädetty arvo!» sync OFF «Alueilla, joissa ei vastaanoteta RDS TIMER-signaaleja, voidaan synkronointi kytkeä pois päältä. SF W DIGITIMEn säätö? Liikenneradiotiedotusten minimiäänenvoimakkuuus» TA VOL 16 «( ) Säätäessäsi kuulet sen äänenvoimakkuuden, jolla liikenneradiotiedotukset tulevat kuulumaan.» TM 00:00 «Voit säätää kellonajan käsin. Kun kierrät oikeaa kiertosäädintä nopeasti, kellonaika siirtyy eteenpäin pikavauhtia. Juuri vastaanotettava RDSlähetys saattaa korjata äsken käsin säädettyä kellonaikaa» sync ON «:n yhteydessä (ks. )! Mikäli RDS-lähetinaseman kellonaika ei ole sopiva, toiminnolla» sync OFF «on estettävä kellonajan korjaus. Q 15 Koodaus Autoradion koodinumero on Identity Cardkortissa. Koodausta ei ole aktivoitu valmistajan toimesta. Kun olet aktivoinut autoradion koodauksen: Kun autoradion yhteys auton akkuun (jatkuvajännite, liitin 30) katkeaa, autoradio on elektronisesti suojattu. Sen saa toimimaan vain syöttämällä kodinumeron. Koodauksen aktivointi 1. Valitse EXPERT-käyttötaso ja kierrä oikeaa kiertosäädintä, kunnes näyttökenttään tulee näkyviin teksti» CODE «. Aktivoi säätö painamalla nopeasti oikeaa kiertosäädintä. Näyttökenttään tulee näkyviin» CH «(CH: Change = muuttaa). 2. Koodinumero säädetään (ks. Identity Card kortti) valitsemalla oikea lukuarvo oikeaa kiertosäädintä kiertämällä. Oikeassa kiertokytkimessä on»vauhtipyörä toiminto«pikasäätöä varten. Kun säädintä kierretään nopeasti, eteenpäin siirtyminen tapahtuu pikatahtia. 3. Koodinumeron vahvistus Paina nopeasti oikeaa kiertosäädintä. Näyttöön tulee» SAFE «. Koodaus on aktivoitu! Koodauksen aktivoinnin poisto esim. ennen autoradion irrotusta: 1. EXPERT on päällä ja näytössä näkyy» SAFE «. Aktivoi säätö: painamalla nopeasti oikeaa kiertokytkintä. Näyttöön tulee» CH I «(CH: Change = muuta). 2. Syötä koodinumero (ks.identity Card), kuten luvussa»koodauksen aktivointi«on selostettu kiertämällä oikeaa kiertosäädintä. 3. Koodinumeron vahvistus: Paina oikeaa kiertosäädintä kunnes näytössä näkyy hetken ajan» CODE «. Noin 3 sekunnin kuluttua radio toimii. Koodaus ei ole enää aktivoitu! Jos olet syöttänyt väärän koodinumeron:» SAFE«jää näyttöön, radio ei toimi. Aloita alusta. Ota huomioon odotusajat (ks. s. 17). Onko koodaus aktivoitu? Valitse EXPERT-käyttötaso. Kierrä oikeaa kiertosäädintä, kunnes näytössä näkyy» SAFE«tai» CODE«: Koodaus aktivoitu 4. EXPERT-tason kytkentä pois Paina -näppäintä tai oikeaa kiertokytkintä, kunnes äänimerkki kuuluu. Koodaus ei aktivoitu 16 Koodaus Uudelleen käyttöönotto Autoradio on koodaus aktivoituna elektronisesti suojattu, kun se kytketään irti auton virtapiiristä (jatkuvajännite, liitin 30), esim. korjaamokäynnin jälkeen. 1. Kytke autoradio päälle: Näyttöön tulee näkyviin» SAFE «. Noin 3 sekunnin kuluttua näytössä näkyy» I «. (» I «osoittaa yritysten lukumäärän). 2. Syötä koodinumero (ks. Identity Card) kuten luvussa»koodauksen aktivointi» on esitetty kiertämällä oikeaa kiertosäädintä. 3. Koodinumeron hyväksyntä: Paina oikeaa kiertosäädintä, kunnes näytössä näkyy hetken ajan» SAFE «. Radio toimii n. 3 sekunnin kuluttua. Mikäli olet syöttänyt väärän koodinumeron:» SAFE «jää näyttöön, radio ei toimi. Aloita alusta. Muista odotusajat yritysten välillä. Odotusajat Jotta koodauksen aktivoinnin poisto ei olisi mahdollista kokeilemalla, on epäonnistuneiden yritysten välillä odotusajat. Odotusaikojen kuluesssa autoradion voi kytkeä päälle ja pois päältä, mutta se ei toimi. Odotusaikana autoradion ei tule olla päälle kytketttynä. Sen pitää kuitenkin olla kytkettynä jatkuvaan jännitteeseen + 12 V. Niin kauan kuin» SAFE «näkyy näytössä, odotusaika ei ole vielä päättynyt. Odotusaika on päättynyt, kun seuraavan yrityksen luku näkyy näytössä, esim.» «. Taulukko osoittaa yksittäisten yritysten väliset odotusajat. Seitsemännen yrityksen jälkeen odotusaika on 24 tuntia! Kuudennen yrityksen jälkeen kannattaa antaa myyjäliikkeen suorittaa»uudelleen käyttöönotto» tai»koodauksen aktivoinnin poisto».

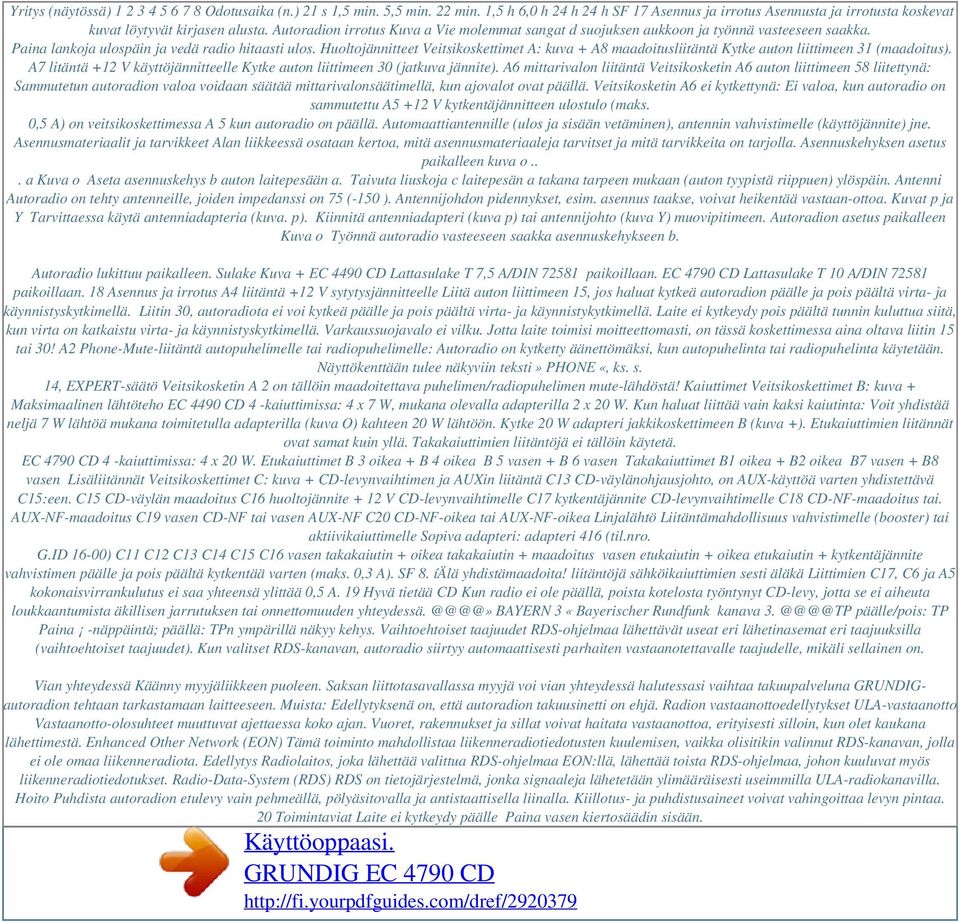

9 Yritys (näytössä) Odotusaika (n.) 21 s 1,5 min. 5,5 min. 22 min. 1,5 h 6,0 h 24 h 24 h SF 17 Asennus ja irrotus Asennusta ja irrotusta koskevat kuvat löytyvät kirjasen alusta. Autoradion irrotus Kuva a Vie molemmat sangat d suojuksen aukkoon ja työnnä vasteeseen saakka. Paina lankoja ulospäin ja vedä radio hitaasti ulos. Huoltojännitteet Veitsikoskettimet A: kuva + A8 maadoitusliitäntä Kytke auton liittimeen 31 (maadoitus). A7 litäntä +12 V käyttöjännitteelle Kytke auton liittimeen 30 (jatkuva jännite). A6 mittarivalon liitäntä Veitsikosketin A6 auton liittimeen 58 liitettynä: Sammutetun autoradion valoa voidaan säätää mittarivalonsäätimellä, kun ajovalot ovat päällä. Veitsikosketin A6 ei kytkettynä: Ei valoa, kun autoradio on sammutettu A5 +12 V kytkentäjännitteen ulostulo (maks. 0,5 A) on veitsikoskettimessa A 5 kun autoradio on päällä. Automaattiantennille (ulos ja sisään vetäminen), antennin vahvistimelle (käyttöjännite) jne. Asennusmateriaalit ja tarvikkeet Alan liikkeessä osataan kertoa, mitä asennusmateriaaleja tarvitset ja mitä tarvikkeita on tarjolla. Asennuskehyksen asetus paikalleen kuva o... a Kuva o Aseta asennuskehys b auton laitepesään a. Taivuta liuskoja c laitepesän a takana tarpeen mukaan (auton tyypistä riippuen) ylöspäin. Antenni Autoradio on tehty antenneille, joiden impedanssi on 75 (-150 ). Antennijohdon pidennykset, esim. asennus taakse, voivat heikentää vastaan-ottoa. Kuvat p ja Y Tarvittaessa käytä antenniadapteria (kuva. p). Kiinnitä antenniadapteri (kuva p) tai antennijohto (kuva Y) muovipitimeen. Autoradion asetus paikalleen Kuva o Työnnä autoradio vasteeseen saakka asennuskehykseen b. Autoradio lukittuu paikalleen. Sulake Kuva + EC 4490 CD Lattasulake T 7,5 A/DIN paikoillaan. EC 4790 CD Lattasulake T 10 A/DIN paikoillaan. 18 Asennus ja irrotus A4 liitäntä +12 V sytytysjännitteelle Liitä auton liittimeen 15, jos haluat kytkeä autoradion päälle ja pois päältä virta- ja käynnistyskytkimellä. Liitin 30, autoradiota ei voi kytkeä päälle ja pois päältä virta- ja käynnistykytkimellä. Laite ei kytkeydy pois päältä tunnin kuluttua siitä, kun virta on katkaistu virta- ja käynnistyskytkimellä. Varkaussuojavalo ei vilku. Jotta laite toimisi moitteettomasti, on tässä koskettimessa aina oltava liitin 15 tai 30! A2 Phone-Mute-liitäntä autopuhelimelle tai radiopuhelimelle: Autoradio on kytketty äänettömäksi, kun autopuhelinta tai radiopuhelinta käytetään. Näyttökenttään tulee näkyviin teksti» PHONE «, ks. s. 14, EXPERT-säätö Veitsikosketin A 2 on tällöin maadoitettava puhelimen/radiopuhelimen mute-lähdöstä! Kaiuttimet Veitsikoskettimet B: kuva + Maksimaalinen lähtöteho EC 4490 CD 4 -kaiuttimissa: 4 x 7 W, mukana olevalla adapterilla 2 x 20 W. Kun haluat liittää vain kaksi kaiutinta: Voit yhdistää neljä 7 W lähtöä mukana toimitetulla adapterilla (kuva O) kahteen 20 W lähtöön. Kytke 20 W adapteri jakkikoskettimeen B (kuva +). Etukaiuttimien liitännät ovat samat kuin yllä. Takakaiuttimien liitäntöjä ei tällöin käytetä. EC 4790 CD 4 -kaiuttimissa: 4 x 20 W. Etukaiuttimet B 3 oikea + B 4 oikea B 5 vasen + B 6 vasen Takakaiuttimet B1 oikea + B2 oikea B7 vasen + B8 vasen Lisäliitännät Veitsikoskettimet C: kuva + CD-levynvaihtimen ja AUXin liitäntä C13 CD-väylänohjausjohto, on AUX-käyttöä varten yhdistettävä C15:een. C15 CD-väylän maadoitus C16 huoltojännite + 12 V CD-levynvaihtimelle C17 kytkentäjännite CD-levynvaihtimelle C18 CD-NF-maadoitus tai. AUX-NF-maadoitus C19 vasen CD-NF tai vasen AUX-NF C20 CD-NF-oikea tai AUX-NF-oikea Linjalähtö Liitäntämahdollisuus vahvistimelle (booster) tai aktiivikaiuttimelle Sopiva adapteri: adapteri 416 (til.nro. G.ID 16-00) C11 C12 C13 C14 C15 C16 vasen takakaiutin + oikea takakaiutin + maadoitus vasen etukaiutin + oikea etukaiutin + kytkentäjännite vahvistimen päälle ja pois päältä kytkentää varten (maks. 0,3 A). SF 8. íälä yhdistämaadoita! liitäntöjä sähköikaiuttimien sesti äläkä Liittimien C17, C6 ja A5 kokonaisvirrankulutus ei saa yhteensä ylittää 0,5 A. 19 Hyvä tietää CD Kun radio ei ole päällä, poista kotelosta työntynyt CD-levy, jotta se ei aiheuta loukkaantumista äkillisen jarrutuksen tai onnettomuuden BAYERN 3 «Bayerischer Rundfunk kanava päälle/pois: TP Paina -näppäintä; päällä: TPn ympärillä näkyy kehys. Vaihtoehtoiset taajuudet RDS-ohjelmaa lähettävät useat eri lähetinasemat eri taajuuksilla (vaihtoehtoiset taajuudet). Kun valitset RDS-kanavan, autoradio siirtyy automaattisesti parhaiten vastaanotettavalle taajudelle, mikäli sellainen on. Vian yhteydessä Käänny myyjäliikkeen puoleen. Saksan liittotasavallassa myyjä voi vian yhteydessä halutessasi vaihtaa takuupalveluna GRUNDIGautoradion tehtaan tarkastamaan laitteeseen. Muista: Edellytyksenä on, että autoradion takuusinetti on ehjä. Radion vastaanottoedellytykset ULA-vastaanotto Vastaanotto-olosuhteet muuttuvat ajettaessa koko ajan. Vuoret, rakennukset ja sillat voivat haitata vastaanottoa, erityisesti silloin, kun olet kaukana lähettimestä. Enhanced Other Network (EON) Tämä toiminto mahdollistaa liikenneradiotiedotusten kuulemisen, vaikka olisitikin valinnut RDS-kanavan, jolla ei ole omaa liikenneradiota. Edellytys Radiolaitos, joka lähettää valittua RDS-ohjelmaa EON:llä, lähettää toista RDS-ohjelmaa, johon kuuluvat myös liikenneradiotiedotukset. Radio-Data-System (RDS) RDS on tietojärjestelmä, jonka signaaleja lähetetään ylimääräisesti useimmilla ULA-radiokanavilla. Hoito Puhdista autoradion etulevy vain pehmeällä, pölyäsitovalla ja antistaattisella liinalla. Kiillotus- ja puhdistusaineet voivat vahingoittaa levyn pintaa. 20 Toimintaviat Laite ei kytkeydy päälle Paina vasen kiertosäädin sisään.

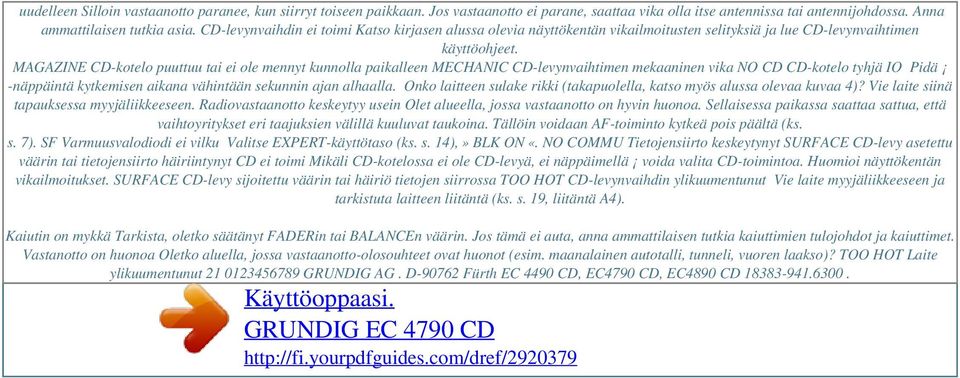

10 Powered by TCPDF ( uudelleen Silloin vastaanotto paranee, kun siirryt toiseen paikkaan. Jos vastaanotto ei parane, saattaa vika olla itse antennissa tai antennijohdossa. Anna ammattilaisen tutkia asia. CD-levynvaihdin ei toimi Katso kirjasen alussa olevia näyttökentän vikailmoitusten selityksiä ja lue CD-levynvaihtimen käyttöohjeet. MAGAZINE CD-kotelo puuttuu tai ei ole mennyt kunnolla paikalleen MECHANIC CD-levynvaihtimen mekaaninen vika NO CD CD-kotelo tyhjä IO Pidä -näppäintä kytkemisen aikana vähintään sekunnin ajan alhaalla. Onko laitteen sulake rikki (takapuolella, katso myös alussa olevaa kuvaa 4)? Vie laite siinä tapauksessa myyjäliikkeeseen. Radiovastaanotto keskeytyy usein Olet alueella, jossa vastaanotto on hyvin huonoa. Sellaisessa paikassa saattaa sattua, että vaihtoyritykset eri taajuksien välillä kuuluvat taukoina. Tällöin voidaan AF-toiminto kytkeä pois päältä (ks. s. 7). SF Varmuusvalodiodi ei vilku Valitse EXPERT-käyttötaso (ks. s. 14),» BLK ON «. NO COMMU Tietojensiirto keskeytynyt SURFACE CD-levy asetettu väärin tai tietojensiirto häiriintynyt CD ei toimi Mikäli CD-kotelossa ei ole CD-levyä, ei näppäimellä voida valita CD-toimintoa. Huomioi näyttökentän vikailmoitukset. SURFACE CD-levy sijoitettu väärin tai häiriö tietojen siirrossa TOO HOT CD-levynvaihdin ylikuumentunut Vie laite myyjäliikkeeseen ja tarkistuta laitteen liitäntä (ks. s. 19, liitäntä A4). Kaiutin on mykkä Tarkista, oletko säätänyt FADERin tai BALANCEn väärin. Jos tämä ei auta, anna ammattilaisen tutkia kaiuttimien tulojohdot ja kaiuttimet. Vastanotto on huonoa Oletko aluella, jossa vastaanotto-olosouhteet ovat huonot (esim. maanalainen autotalli, tunneli, vuoren laakso)? TOO HOT Laite ylikuumentunut GRUNDIG AG. D Fürth EC 4490 CD, EC4790 CD, EC4890 CD
