1 KIINTEISTÖN PISTOLIITINJÄRJESTELMÄ PIKAKUVASTO GST RST GST FLEX GST NRG ja PODIS

2 Wieland Electric maailmanmarkkinajohtaja Bambergista. 461 Saksalaista maailmanmarkkinajohtajaa on palkittu tammikuussa 2018 Saksalaisen talouslehti Wirtschaftswochen valitsemana. Niiden on täytettävä neljä ehtoa: Markkinaosuus segmentissään on oltava suurin tai toiseksi suurin Liikevaihdon tulee olla yli 50 miljoonaa euroa Puolet valmistuksesta tuotetaan ulkomailla Toimintaa ainakin kolmella mantereella WIELAND ELECTRIC täyttää kaikki neljä kriteeriä. Yli 2000 työntekijää työllistävä yritys ja maailmanlaajuisesti noin 270 miljoonan Euron myyntiä pidetään turvallisen pistoliitintäteknologian edelläkävijänä, ja se on nykyään johtava valmistaja alallaan.

3 Sisällysluettelo Wieland pistoliitintekniikan esittely...4 Ajansäästö ja turvallisuus...5 gesis FLEX...6 Nykyaikainen valaistuksen ohjaus...6 gesis FLEX-tuotteet...8 Esimerkkitapaus: Koulu/luokkahuone...10 gesis CLASSIC GST Johtoliittimet...12 Laiteliittimet...13 Valaisinliittimet...14 Esivalmistetut kaapelit...15 Haaroittimet...19 Jakorasiat, Blackbox...21 gesis MINI GST Johtoliittimet...22 Laiteliittimet...23 Haaroittimet...23 Esivalmistetut kaapelit...24 gesis MICRO GST Esivalmistetut kaapelit...26 gesis NRG ja PODIS...27 NRG ja PODIS tuotteet...28 RST järjestelmän esittely...29 RST CLASSIC...31 Johtoliittimet...31 Laiteliittimet...32 Esivalmistetut kaapelit...33 Haaroittimet ja jakorasiat...36 RST MICRO, MINI ja POWER...37 Wieland ja CableX yrityksinä...38 Lisätietoja: Wielandin kuvastosta tai Vaihde (02) Myynti (02) Varasto (02) Kärsämäentie Turku Y-tunnus

4 Wieland kiinteistöjen pistoliitinjärjestelmä PLUG & PLAY! Wieland gesis pistoliitinjärjestelmä tarjoaa kiinteistön sähköasennuksiin nopeamman toteutuksen, materiaalin säästöä sekä turvallisuutta, 40 vuoden kokemuksella. gesis pistoliitinjärjestelmä on markkinoiden laajin järjestelmä. Se ei ole vain liitin, vaan kokonaisuus. Wielandin avulla toteutat niin valaistus- kuin pistorasiaratkaisut. Ulkona ja sisällä. gesis GST pistokeliitinjärjestelmä pitää sisällään todella laajan valikoiman asennusliittimiä sisäkäyttöön. Mallistosta löytyvät ratkaisut eri jännitteille ja sovelluksille. gesis järjestelmällä toteutat helposti suurenkin kokonaisuuden, toimitamme myös valmiiksi kytketyt jakorasiat ja valaistuksen nykyaikaisen ohjauksen mahdollistavat tuotteet, asiakkaan toiveen mukaan. RST mallisarjasta löytyvät ratkaisut haastavampiin olosuhteisiin. Oli tarve sitten parkkihallien, ulkoalueiden tai vaikkapa kasvihuoneiden sähköistyksiin, löytyy RST tuoteperheestä ratkaisu. IP66/68 ja IP69 suojauksella varustetut pistokeliittimet ja valmiiksi kytketyt jakorasiat ovat suunniteltu vaativiin olosuhteisiin ja vaativaan käyttöön. Wieland on euroopassa markkinajohtaja kiinteistöjen pistoliitäntäjärjestelmissä. Yli 40 vuoden kehitystyö takaa laadukkaan lopputuloksen projektissasi. 4 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

5 Wieland pistokeliitäntäjärjestelmän edut Asennusaika lyhenee Ei hukkamateriaalia ja roskien määrä työmaalla vähenee oleellisesti Turvallinen, ei kytkentävirheitä Suunnittelun helppous Järjestelmä on helppo laajentaa ja muunneltavissa myös jälkikäteen Järjestelmä säästää perinteiseen kytkentätapaan verrattuna asennusaikaa jopa %, joka näkyy suoraan projektin loppukustannuksissa. Valaisimet ja pistorasiat on mahdollista asentaa ilman koteloiden avaamista, eikä kytkentätyöstä synny jätettä työmaalle. Samalla inhimillisten virheiden mahdollisuus poistuu, koska kaapelit toimitetaan oikean mittaisina ja valmiiksi kytkettyinä, kohteen tarpeen mukaan mitoitettuna. Wielandin yhteistyö valaisinvalmistajien kanssa varmistaa sen, että tunnetut valaisinvalmistajat toimittavat valaisimensa jo tehtaalla asennetulla laiteliittimellä. Esimerkiksi Philips, Osram, Fagerhult ja Ledvance toimittavat valaisimensa tarvittaessa Wieland liittimillä. Perinteiseen asennustapaan verrattuna gesis-asennusjärjestelmä on turvallinen valinta myös kiinteistön kannalta. Perinteisen jakorasian palokuorma on noin 2 kwh. Vertailtuna 4 pistoliittimen ja haaroittimen palokuormaan, joka on 0,67 kwh on ero jopa -66%. 100% 33% Turvallisuus on avainasemassa valittaessa gesis-järjestelmää. Kiireessä tehdyt kytkennät, hankalat asennusolosuhteet, muuttuva asennusympäristö ja aikapaine luovat haastetta työmaaolosuhteissa. Gesis järjestelmän ehdoton etu on se, ettei kytkentävirheitä tapahdu. Värikoodauksen lisäksi liittimissä on myös fyysinen koodaus, jolloin väärien liittimien kytkeminen toisiinsa on mahdotonta. Palokuorma CableX Wieland - Kiinteistön pistoliitinjärjestelmä 5

6 Nykyaikainen valaistuksen ohjaus gesis FLEX Wieland tarjoaa täydellisen valaistuksen ohjauksen nykyaikaisin standardein, uusimpana DALI 2. Gesis tuoteperheen Flex on modulaarinen valaistuksenohjaus järjestelmä, jolla voit toteuttaa valaistuksen ohjauksen lisäksi myös muita huonekohtaisia ohjauksia. Moduuleista kootaan kohteen tarpeen mukaan sopiva paketti, joka sopii uudiskohteiden lisäksi erinomaisesti myös saneerauskohteisiin. Modulaarinen rakenne mahdollistaa järjestelmän laajentamisen myös jälkikäteen. Tämä on todella helppoa, sillä paneeleita ei tarvitse erikseen koteloida, ne vain kiinnitetään DIN-kiskoon, työnnetään liittimet paikalle ja ohjelmoinnin jälkeen on valmista. Ei erillistä johdotusta Plug & Play! Modulaarinen järjestelmä koostuu Perusyksiköstä (KNX) jota on mahdollisuus laajentaa kuudella moduulilla (kts. tuotesivu) Voit valita helposti, ja myös muuttaa jälkikäteen haluamasi kokonaisuuden modulaarisesta FLEX sarjasta. Tarvitset aina perusmoduulin (KNX base module) ja voit liittää erilaisia kokonaisuuksia (max. 6 kpl) Yhteensopivat valmiskaapelit / liittimet gesis CLASSIC (GST18) gesis MINI (GST15) gesis NV (BST14) 6 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

7 CableX Wieland - Kiinteistön pistoliitinjärjestelmä 7

8 Moduulit, gesis FLEX KNX perusyksikkö ja syöttö sisään 230/400 VAC 16 A Syöttö sisään moduuli 230/400 VAC 16 A 1-vaihe gesis KNX FLEX-BAS SP gesis KNX FLEX-BAS SP Z vaihe gesis KNX FLEX-BAS gesis KNX FLEX-BAS Z vaihe gesis FLEX-MS SP gesis FLEX-MS SP Z vaihe gesis FLEX-MS gesis FLEX-MS Z Binäärisisääntulon laajennusmoduuli 8-kanavainen, 12 VDC Ulostulo laajennusmoduuli 230 VAC 16A gesis FLEX-8/ gesis FLEX-8/0 Z kanavainen, vakio gesis FLEX-0/ gesis FLEX-0/4 Z kanavainen, C-kuorma, 140 μf gesis FLEX-0/4P gesis FLEX-0/4P Z kanavainen, hätävalaistustoiminnolla gesis FLEX-0/3EL gesis FLEX-0/3EL Z DALI ulostulo laajennusmoduuli shutter ulostulo laajennusmoduuli 4x16 kanavainen (vain DALI signaali) gesis FLEX-0/4DA gesis FLEX-0/4DA Z x (DALI-2 16-kanavainen+pääohjaus) gesis FLEX-0/3DA AC gesis FLEX-0/3DA ACZ kanavainen 230 VAC, 8 A gesis FLEX-0/2W gesis FLEX-0/2W Z Jokainen ulostulo 3.15 AT sulakkeella gesis FLEX-0/2W F gesis FLEX-0/2W FZ Puolijohde ulostulo laajennusmoduuli Puolijohde ulostulo laajennusmoduuli 4-kanavainen, 230 VAC, 0.5 A gesis FLEX-0/4HL AC gesis FLEX-0/4HL AC Z kanavainen, 24 VDC, 0.5 A ylikuormitussuojalla gesis FLEX-0/4HL DC gesis FLEX-0/4HL DC Z Jokainen ulostulo 0.5 AT sulakkeella gesis FLEX-0/4HL AC F gesis FLEX-0/4HL AC FZ CableX Wieland - Kiinteistön pistoliitinjärjestelmä

9 Erillismoduulit, gesis FLEX EnOcean terminaali Puhallinkonvektorien toimilaitteiden ohjausmoduuli gesis KNX FLEX-ENO gesis KNX FLEX-ENO32 Z gesis KNX FLEX-FC gesis KNX FLEX-FC Z SMI terminaali moottoroitujen ovien ohjaukseen Lisävarustemoduulit gesis KNX FLEX-SMI gesis KNX FLEX-SMI8Z Virtalähde 24 VDC, 2.5A Kaapelisuoja RCD/MCB 1P+N ka B16 30mA G G Lisävarusteet gesis FLEX Virtalähde 24 V DC / 30 W Asennuslevy gesis FLEX-PS 24/ gesis FLEX-PS 24/30 Z cm Z cm Z cm Z cm Z cm Z cm Z cm Z Sivusuojat / päätteet Johdot järjestelmän laajennukseen 2 kpl setti Perusyksikköjen välinen 0,5 m Perusyksikköjen välinen 1,0 m Sisäisen väylän välinen 0,5 m Sisäisen väylän välinen 1,0 m Lisätietoa löydät Wielandin luetteloista ja CableX Wieland - Kiinteistön pistoliitinjärjestelmä 9

10 Esimerkkitapaus: Koulu/luokkahuone Vaatimukset Koulujen peruskorjaukset tehdään usein nopealla aikataululla ja koulu on saatava takaisin käyttöön pikaisesti, tällöin väistötilojen käyttöaika on mahdollisimman lyhyt. Ennen saneerausta luokkahuoneissa kellokytkin ohjaa sähköisiä kaihtimia ja valaistus on toteutettu perinteisten painikkeiden avulla. Jäähdytyksestä ja lämmityksestä vastaavien vesikiertoisten puhallinkonvektorien venttiileiden toimilaitteita ohjaa mekaaninen termostaatti luokkahuoneen seinällä. Käytettäessä pistokeliitäntää valaistuksen sähkönjakelussa ja ohjauksessa, voidaan säästää reilusti aikaa sähköistysurakan ohella ja nopeuttaa käyttöönottoa. Lisäksi mahdolliset muutokset on helppo toteuttaa. Tässä esimerkissä perehdytään yhteen luokkahuoneeseen. Toteutus Valaisimiksi valittiin nykyaikaiset LED valaisimet, joissa on integroituna Wieland gesis classic liitin. Johdotus toteutettiin valmiiksi mitoitetuilla kaapeleilla, joissa on esiasennetut gesis classic liittimet. Asennusaika nopeutui noin 70 % ja asennus kävi todella helposti. Valaisimia ei tarvinnut avata ja kytkentävirheiltäkin vältyttiin. Ohjaukseksi valittiin modulaarinen KNX-järjestelmä, gesis FLEX. Se ohjelmoitiin ohjaamaan valaistusta normaaleiden katkaisijoiden kautta, mutta se liittää DALI-valaisimet KNX verkkoon. Lisäksi FLEX ohjaa kaihtimia ja puhallinkonvektorien toimilaitteita KNX-väylällä. Automaatiolaitteet: 1 x perusmooduli, 1-vaiheinen gesis knx flex-bas sp 1 x binaari sisääntulo, 8 kanavainen gesis flex-8/0 (12) 1 x DALI ulostulo 4x16 kanavainen gesis flex-0/4 da 1 x Puolijohdekytkin gesis flex dra-0/4 h 1 x Virtalähde gesis flex-ms sp 2 x Ulostulomoduuli gesis flex-0/2w 1 x Huonelämpotilasäädin gesis knx rtr sp Pistokeliitäntätekniikka: Kolmivaiheisesta yksivaiheiseksi liitin (GST18i5 -> GST18i3) virran sisääntuomiseksi perusyksikölle ja syötöksi DALI valaisimille. 4x Y-haaroitin DALI viestin siirtämiseksi gesis flexistä valaisimille ja syötön vienti valaisimille Esivalmistetut kaapelit 6-napaisilla liittimillä (GST18i6, naaras-uros) Blackbox esijohdotettu jakorasia Valaisimissa tehtaalla asennetut 5-napaiset LINECT-liittimet 10 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

11 gesis CLASSIC GST18 Classic tarjoaa kattavimman järjestelmän. Tuoteperhe pitää sisällään erittäin laajan valikoiman laiteliittimiä, esivalmistettuja kaapelita, haaroittimia, jakorasioita Kaikki Classic-sarjan tuotteet, kuten kaikki muutkin Wielandin pistokeliitintuotteet, ovat tehtaalla testattu ennen toimitusta. Classic sarjalla toteutat niin moduulirakentamisen kohteet, kuin kauppakeskuksen. Tuotteiden laatu on huippuluokkaa ja ne on optimoitu helppoa asennusta varten. Jännitteet ja virrat: 250 V, 250/400 V, 20 A 3, 4, 5 and 6 napaiset 10 värivaihtoehtoa ja 18 koodausta (fyysinen ero) 83 haaroitinvaihtoehtoa, käyttäjän tarpeen mukaan myös jakorasiat Eri kytkennöillä valmiiksi johdotetut jakorasiat Esivalmistetut kaapelit IEC hyväksyntä CableX Wieland - Kiinteistön pistoliitinjärjestelmä 11

12 CLASSIC JOHTOLIITTIMET, VEDONPOISTOLLA Tarkoitettu asennettavaksi kaapeliin, joko virran sisääntuomiseksi tai laiteliittimeksi, esimerkiksi valaisimeen asennettuun kaapeliin. Ruuviliittimet TUOTENIMIKE OSANUMERO SÄHKÖNUMERO KAAPELOINTI 3 NAPAINEN GESIS-NAARASRUUVILIITIN. MUSTA. 1, PE, N 3-NAPAINEN GESIS-UROSRUUVILIITIN. MUSTA. 1, PE, N 3-NAPAINEN GESIS-UROSRUUVILIITIN. VALKOINEN. 1, PE, N 3-NAPAINEN GESIS-NAARASRUUVILIITIN. VALKOINEN. 1, PE, N 5-NAPAINEN GESIS-NAARASRUUVILITIIN. MUSTA. 1,2,PE,N,3 5-NAPAINEN GESIS-UROSRUUVILITIIN. MUSTA. 1,2,PE,N,3 5-NAPAINEN GESIS-NAARASRUUVILITIIN. VALKOINEN. 1,2,PE,N,3 5-NAPAINEN GESIS-UROSRUUVILITIIN. VALKOINEN. 1,2,PE,N, Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5m Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 9,5mm - 13,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 9,5mm - 13,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 9,5mm - 13,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 9,5mm - 13,5mm Jousiliittimet TUOTENIMIKE OSANUMERO SÄHKÖNUMERO KAAPELOINTI 3-Napainen Gesis-naarasjousiliitin. Musta. 1, PE, N 3-Napainen Gesis-urosjousiliitin. Musta. 1, PE, N 3-Napainen Gesis-naarasjousiliitin. Valkoinen. 1, PE, N 3-Napainen Gesis-urosjousiliitin. Valkoinen. 1, PE, N Muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5mm Muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5mm Muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5mm Muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6,5mm - 10,5mm 4 ja 6-napaiset vaihtoehdot sekä muut värit löytyvät Wieland luettelosta. Saatavilla myös 4 mm² johtimille 3-napainen liitin vedonpoistolla 5-napainen liitin vedonpoistolla 6-napainen liitin vedonpoistolla 12 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

13 CLASSIC LAITELIITTIMET Laiteliittimet on tarkoitettu asennettavaksi laitteeseen tai kojeeseen, myös valaisimeen. Laiteliittimiä on lisäksi saatavilla juotettavana sekä snap-in versiona. Saatavilla myös muita värejä sekä 4 ja 6 napaiset. 3-napaiset 3-napainen snap-in laiteliitin 5-napainen snap-in laiteliitin Sisäiseen asennukseen tarkoitettu TUOTENIMIKE OSANUMERO SÄHKÖNUMERO KAAPELOINTI 3-NAPAINEN GESIS-NAARASRUUVILIITIN SNAP-IN. MUSTA. MATERIAALIN PAKSUUS 0,5-1,5MM 3-NAPAINEN GESIS-UROSRUUVILIITIN SNAP-IN. MUSTA. MATERIAALIN PAKSUUS 0,5-1,5MM 3-NAPAINEN GESIS-NAARASRUUVILIITIN ILMAN VEDONPOISTOA. MUSTA. 1, PE, N 3-NAPAINEN GESIS-NAARASRUUVILIITIN ILMAN VEDONPOISTOA. VALKOINEN. 1, PE, N 3-NAPAINEN GESIS-UROSRUUVILIITIN ILMAN VEDONPOISTOA. VALKOINEN. 1, PE, N 3-NAPAINEN GESIS-NAARASJOUSILIITIN SNAP-IN. MUSTA. 1, PE, N. MATERIAALIN PAKSUUS 0,5-1,5MM 3-NAPAINEN GESIS-UROSJOUSILIITIN SNAP-IN. MUSTA. 1, PE, N. MATERIAALIN PAKSUUS 0,5-1,5MM 3-NAPAINEN GESIS-NAARASJOUSILIITIN SNAP-IN. VALKOINEN. 1, PE, N. MATERIAALIN PAKSUUS 0,5-1,5MM 3-NAPAINEN GESIS-UROSJOUSILIITIN SNAP-IN. VALKOINEN. 1, PE, N. MATERIAALIN PAKSUUS 0,5-1,5MM Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. 5-napaiset TUOTENIMIKE OSANUMERO SÄHKÖNUMERO KAAPELOINTI 5-NAPAINEN GESIS-NAARASRUUVILITIIN VEDONPOISTOLLA. MUSTA. 1,2,PE,N,3 5-NAPAINEN GESIS-UROSRUUVILITIIN VEDONPOISTOLLA. MUSTA. 1,2,PE,N,3 5-NAPAINEN GESIS-NAARASRUUVILITIIN VEDONPOISTOLLA. VALKOINEN. 1,2,PE,N,3 5-NAPAINEN GESIS-UROSRUUVILITIIN VEDONPOISTOLLA. VALKOINEN. 1,2,PE,N,3 5-NAPAINEN GESIS-NAARASRUUVILIITIN ILMAN VEDONPOISTOA, MUSTA. 1,2,PE,N,3 5-NAPAINEN GESIS-UROSRUUVILIITIN ILMAN VEDONPOISTOA, MUSTA. 1,2,PE,N,3 5-NAPAINEN GESIS-NAARASRUUVILIITIN ILMAN VEDONPOISTOA, VALKOINEN. 1,2,PE,N,3 5-NAPAINEN GESIS-UROSRUUVILIITIN ILMAN VEDONPOISTOA, VALKOINEN. 1,2,PE,N,3 5-NAPAINEN GESIS-NAARASJOUSILIITIN SNAP-IN. MUSTA 1,2,PE,N,3. MATERIAALIN PAKSUUS 0,5-1,5MM 5-NAPAINEN GESIS-UROSJOUSILIITIN SNAP-IN. MUSTA 1,2,PE,N,3. MATERIAALIN PAKSUUS 0,5-1,5MM 5-NAPAINEN GESIS-NAARASJOUSILIITIN SNAP-IN. VALKOINEN 1,2,PE,N,3. MATERIAALIN PAKSUUS 0,5-1,5MM 5-NAPAINEN GESIS-UROSJOUSILIITIN SNAP-IN. VALKOINEN 1,2,PE,N,3. MATERIAALIN PAKSUUS 0,5-1,5MM Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. vedonpoistoja kaapeleille, joiden ulkohalkaisija 9,5mm 2-13,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Vedonpoistoja kaapeleille, joiden ulkohalkaisija 9,5mm 2-13,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Vedonpoistoja kaapeleille, joiden ulkohalkaisija 9,5mm 2-13,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Vedonpoistoja kaapeleille, joiden ulkohalkaisija 9,5mm 2-13,5mm Hieno-, muutama- ja yksilankaisille 0,75-4 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,75-4 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,75-4 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,75-4 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. CableX Wieland - Kiinteistön pistoliitinjärjestelmä 13

14 CLASSIC VALAISINLIITTIMET gesis tuoteperhe tarjoaa laiteliittimien lisäksi myös valmiitä valaisinliittimiä. Nämä ovat tarkoitettu asennettaviksi suoraan valaisimeen. Linect liitin tarjoaa mahdollisuuden myös DALI ohjaukseen. TOP LINECT liitin GST18i3 GST18i4 GST18i5 GST18i6 TOP liitin, adapteri virran syötölle L, PE, N LINECT liitin, suora liitin valaisimeen 3 napainen LINECT liitin, suora liitin valaisimeen + väylä L, N, PE, D1, D CableX Wieland - Kiinteistön pistoliitinjärjestelmä

15 ESIVALMISTETUT CLASSIC KAAPELIT Wieland tarjoaa laajan valikoiman esivalmistettuja kaapeleita. Kaapelin poikkipinta-alat ovat 0,75 mm², 1 mm², sekä 2,5 mm². Erikoistilauksesta saatavilla myös muita kaapelikokoja. Napalukuja löytyy useaa, 3-, 4-, 5- ja 6-napaiset. Wieland toimittaa kaapelit luonnollisesti myös halogeenivapaina. 3-napainen naaras-vapaa pääkaapeli Esivalmistetut kaapelit testataan tehtaalla aina ennen pakkausta. Valmistus tapahtuu koneellisesti, erittäin tarkan laatuvalvonnan alaisena. Voit olla varma, että valitsemalla Wieland tuotteen, saat aina huippuluokan laatua. 3-napainen uros-naaras kaapeli Saatavilla myös räätälöidyllä mitalla. CableX Wieland - Kiinteistön pistoliitinjärjestelmä 15

16 3-napaiset PVC-kaapelit Gesis-johtosetti, 3-napainen uros/naaras musta 1,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 3-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 3-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 3-napainen uros/naaras musta MSK 2,5 mm 2. musta 1,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 3-napainen naaras/vapaa pää (holkitettu) musta 2,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 3-napainen uros/vapaa pää (holkitettu) musta 2,5 mm 2. H05VV-F kaapeli (m) Sähkönumero napaiset PVC-kaapelit Gesis-johtosetti, 5-napainen uros/naaras musta 1,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 5-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 5-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 5-napainen uros/naaras musta 2,5 mm 2. H05VV-F kaapeli (m) Sähkönumero CableX Wieland - Kiinteistön pistoliitinjärjestelmä

17 Gesis-johtosetti, 5-napainen naaras/vapaa pää (holkitettu) musta 2,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Gesis-johtosetti, 5-napainen uros/vapaa pää (holkitettu) musta 2,5 mm 2. H05VV-F kaapeli (m) Sähkönumero Halogeenivapaat esivalmistetut kaapelit 3-napaiset HF-kaapelit Gesis-johtosetti, 3-napainen uros/naaras musta 1,5 mm 2. H05Z1Z-F halogeenivapaa kaapeli (m) RZ1 0.6/1kV halogeenivapaa kaapeli (m) 1 G G G G G G G G Gesis-johtosetti, 3-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) RZ1 0.6/1kV halogeenivapaa kaapeli (m) 1 G G G G G G G G Gesis-johtosetti, 3-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) RZ1 0.6/1kV halogeenivapaa kaapeli (m) 1 G G G G G G G G Gesis-johtosetti, 3-napainen uros/naaras musta MSK 2,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) RZ1 0.6/1kV halogeenivapaa kaapeli (m) 1 G G G G G G G G CableX Wieland - Kiinteistön pistoliitinjärjestelmä 17

18 Gesis-johtosetti, 3-napainen naaras/vapaa pää (holkitettu) musta 2,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) RZ1 0.6/1kV halogeenivapaa kaapeli (m) 1 G G G G G G G G Gesis-johtosetti, 3-napainen uros/vapaa pää (holkitettu) musta 2,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) RZ1 0.6/1kV halogeenivapaa kaapeli (m) 1 G G G G G G G G napaiset HF-kaapelit Gesis-johtosetti, 5-napainen uros/naaras musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) Gesis-johtosetti, 5-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) Gesis-johtosetti, 5-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) Gesis-johtosetti, 5-napainen uros/naaras musta 2,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) Gesis-johtosetti, 5-napainen naaras/vapaa pää (holkitettu) musta 2,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) Gesis-johtosetti, 5-napainen uros/vapaa pää (holkitettu) musta 2,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli (m) CableX Wieland - Kiinteistön pistoliitinjärjestelmä

19 CLASSIC HAAROITTIMET Haaroittimet toimivat järjestelmän jakajina. Eri mallisilla haaroittimilla saadaan joko jatkettua valmiskaapelia, tai sillä voidaan jakaa ryhmiä. Seuraavassa taulukossa on esitetty eri mallisia haaroittimia. Haaroittimia löytyy I, h, H, HH ja T mallisena. Lisäksi T mallin haaroitin on saatavilla flat tyyppisena, eli litteänä. Taulukossa on esitetty myös saatavilla olevat värit. Haaroittimen materiaali on kestävä polyamidi, joka kestää käyttöä. Lisäksi useista haaroittimista on saatavilla sekä lukittava, että ilman lukitusta olevat vaihtoehdot. Tarkemmat tiedot löytyvät Wieland tuoteluettelosta. Haaroittimilla luot kokonaisen gesis-järjestelmän. Haaroittimista voit valita markkinoiden laajimmasta valikoimasta oikeat tuotteet ja aina ilman kompromisseja. Valmiilla kytkennöillä olevat haaroittimet helpottavat asennusta entisestään. Haaroittimien lisävarusteista voit valita halutessasi suojakotelot haaroittimille ja asennuslevyt sekä sulkutulpat. CableX Wieland - Kiinteistön pistoliitinjärjestelmä 19

20 I 1I / 1O h 1I / 2O H 1I / 3O HH 1I / 5O T 1I / 2O 5P 3P GST18i3 GST18i4 GST18i5 GST18i6 3-Napaiset (musta, myös valkoinen saatavilla) 5-Napaiset (musta, myös valkoinen saatavilla) (m) Sähkönumero h H H kiinnitettävä* malli HH HH kiinnitettävä* malli HH 1-kytkin versio (on/off) HH liiketunnistin versio HH 6-kytkin versio HH 5-kytkin versio T T kytkettävä T kytkettävä, ei kiinnitettävä T litteä U I I lukittava (m) Sähkönumero H H kiinnitettävä malli H vaihevalinnalla T lukitus molemmilla puolilla T 3-vaihe>1-vaihe T lukitus vain toisella puolella T kiinnitettävä malli T 3-vaihe>1-vaihe kiinnitettävä * Kiinnittettävä malli = mahdollisuus kiinnittää esimerkiksi kaapelikiskoon nippusiteellä tai pannalla 20 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

21 BLACKBOX JAKORASIAT Sisäisesti valmiiksi johdotetut jakorasiat voidaan toteuttaa kohteen tarpeen mukaan. Valikoimasta löytyy myös valmiiksi johdotettuja vaihtoehtoja, joista tässä esitetään muutama. Sisäinen johdotus on toteutettu 2,5 mm² johtimilla (halogeenivapaa). IP luokitus on IP20 ja IP40 (kytkettynä). Blackbox, 3-napainen Sisään GST18i3 musta, ulostulo 5x GST18i3 musta Blackbox, 3-napainen Sisään GST18i3 musta,ulostulo 7x GST18i3 TUOTENUMERO TUOTENUMERO Blackbox, 3-napainen Sisään GST18i3 musta, ulostulo 6x GST18i3 musta Blackbox, 5-/3-napainen Sisään GST18i5 musta, ulos 6xGST18i3 musta ja 1xGST18i5 TUOTENUMERO TUOTENUMERO Tarpeesi mukaan muokattavissa Wieland valmistaa Blackbox jakorasian tarvittaessa myös räätälintyönä. CableX Wieland - Kiinteistön pistoliitinjärjestelmä 21

22 gesis MINI GST15 MINI sarja on tärkeä lisä GESIS tuotteisiin. MINI sarja mahdollistaa nopeat asennukset myös ahtaissa tiloissa, huomaamattomasti. MINI sarja on täydellinen paketti, 2, 3, 4 ja 5 napaisine vaihtoehtoineen ja myös DALI sovelluksiin. Käyttökohteita on lukuisia missä vain tarvitaan huomaatonta asennusta LIITTIMET gesis GST15i2-5 Napojen määrä 2-/3-/4-/5- napaa Jännite 50 tai 250 tai 250/400 V Virta 16 A (6/10 vaalean sininen) IP suojausluokitus IP20 (IP40 kytkettynä) Johtimen pinta-ala mm² Kaapeleiden halkaisijat i2: / i3: / i4: / i5: / Koodaus Riippuen napojen määrästä Hyväksynnät MINI GST15 johtoliittimet vedonpoistolla, ruuviliitos TUOTENIMIKE OSANUMERO KAAPELOINTI 3 NAPAINEN MINI-NAARASRUUVILIITIN VEDONPOISTOLLA. MUSTA. 1, PE, N 3-NAPAINEN MINI-UROSRUUVILIITIN VEDONPOISTOLLA. MUSTA. 1, PE, N 3-NAPAINEN MINI-UROSRUUVILIITIN VEDONPOISTOLLA. VALKOINEN. 1, PE, N 3-NAPAINEN MINI-NAARASRUUVILIITIN VEDONPOISTOLLA. VALKOINEN. 1, PE, N 3-NAPAINEN MINI-NAARASRUUVILIITIN VEDONPOISTOLLA. MUSTA. 1, PE, N 3-NAPAINEN MINI-UROSRUUVILIITIN VEDONPOISTOLLA. MUSTA. 1, PE, N 3-NAPAINEN MINI-NAARASRUUVILIITIN VEDONPOISTOLLA. VALKOINEN. 1, PE, N 5-NAPAINEN MINI-NAARASRUUVILITIIN VEDONPOISTOLLA. MUSTA. 1,2,PE,N,3 5-NAPAINEN MINI-UROSRUUVILITIIN VEDONPOISTOLLA. MUSTA. 1,2,PE,N,3 5-NAPAINEN MINI-NAARASRUUVILITIIN VEDONPOISTOLLA. VALKOINEN. 1,2,PE,N,3 5-NAPAINEN MINI-UROSRUUVILITIIN VEDONPOISTOLLA. VALKOINEN. 1,2,PE,N, Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 5,5mm 9 mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 5,5mm - 9mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 5,5mm - 9mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 5,5mm - 9mm Muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 5,6mm 11 mm Muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 5,6mm 11 mm Muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 5,6 mm 11 mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6mm - 11,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6 mm - 11,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6 mm - 11,5mm Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. Kaapeleille, joiden ulkohalkaisija 6mm 11,5 mm 22 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

23 MINI LAITELIITTIMET Laiteliittimet on tarkoitettu asennettavaksi laitteeseen tai kojeeseen. Saatavilla myös muita värejä sekä 4 ja 6 napaiset. TUOTENIMIKE OSANUMERO KAAPELOINTI 3-NAPAINEN MINI-NAARASRUUVILIITIN, RUNKOON ASENNETTAVA. MUSTA. MATERIAALIN PAKSUUS 0,5-1,5MM 3-NAPAINEN MINI-UROSRUUVILIITIN, RUNKOON ASENNETTAVA. MUSTA. MATERIAALIN PAKSUUS 0,5-1,5MM 3-NAPAINEN MINI-NAARASLIITIN, JUOTOSLIITOS, KIINNITYSLAIPALLA. MUSTA. 3-NAPAINEN MINI-UROSLIITIN, JUOTOSLIITOS, KIINNITYSLAIPALLA. MUSTA. 3-NAPAINEN MINI-NAARASLIITIN, JUOTOSLIITOS, ILMAN KIINNITYSLAIPPAA. MUSTA. 3-NAPAINEN MINI-UROSSLIITIN, JUOTOSLIITOS, ILMAN KIINNITYSLAIPPAA. MUSTA Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille Hieno-, muutama- ja yksilankaisille 0,5-2,5 mm 2 johtimille. MINI HAAROITTIMET I 1I / 1O h 1I / 2O H 1I / 3O HH 1I / 5O T 1I / 2O U 1I / 1O GST15i2 GST15i3 GST15i4 GST15i5 GST15i5 GST18i3 MINI GST15 johtoliittimet vedonpoistolla, ruuviliitos CableX Wieland - Kiinteistön pistoliitinjärjestelmä 23

24 3-Napaiset (musta, myös valkoinen saatavilla) 5-Napaiset (musta, myös valkoinen saatavilla) MALLI TUOTENUMERO h H HH U I MALLI TUOTENUMERO 5P->3P Valkoinen L P->3P Valkoinen L P->3P Valkoinen L I Esivalmistetut MINI kaapelit Wieland tarjoaa laajan valikoiman esivalmistettuja kaapeleita. Mini sarjan kaapeleiden johtimet ovat poikkipinta alaltaan 1,5 mm². 3-napaiset Mini-johtosetti, 3-napainen uros/naaras musta 1,5 mm 2. H05VV-F kaapeli Mini-johtosetti, 3-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli Mini-johtosetti, 3-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli Mini-johtosetti, Adapterikaapeli GSTi3 uros-gst15i3 naaras H05VV-F kaapeli napaiset Gesis-johtosetti, 5-napainen uros/naaras musta 1,5 mm 2. H05VV-F kaapeli Gesis-johtosetti, 5-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli Gesis-johtosetti, 5-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05VV-F kaapeli CableX Wieland - Kiinteistön pistoliitinjärjestelmä

25 Halogeenivapaat esivalmistetut MINI kaapelit 3-napaiset Mini-johtosetti, 3-napainen uros/naaras musta 1,5 mm 2. S05Z1Z1-F halogeenivapaa kaapeli Mini-johtosetti, 3-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli Mini-johtosetti, 3-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli Mini-johtosetti, Adapterikaapeli GSTi3 uros-gst15i3 naaras H05Z1Z1-F halogeenivapaa kaapeli napaiset Mini-johtosetti, 5-napainen uros/naaras musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli Mini-johtosetti, 5-napainen naaras/vapaa pää (holkitettu) musta 1,5 mm 2. S05Z1Z1-F halogeenivapaa kaapeli Mini-johtosetti, 5-napainen uros/vapaa pää (holkitettu) musta 1,5 mm 2. H05Z1Z1-F halogeenivapaa kaapeli Saatavilla myös kaapelikanavaan asennettavat pistorasiat valmiilla liittimillä CableX Wieland - Kiinteistön pistoliitinjärjestelmä 25

26 gesis MINI GST08 GESIS MICRO, erittäin pienikokoinen liitinjärjestelmä yhdistää valosi vitriineihin ja hyllyihin - paikoissa, joihin muut eivät pääse. Ja se tekee sen yksinkertaisella tavalla. Koska GESIS MICRO tulee esiasennettuna kaapelina, sinun ei tarvitse yhdistää pistokkeita manuaalisesti - se on plug-and-play. GESIS MICRO on yhteensopiva muun GESIS perheen kanssa, saat täydellisen järjestelmän. Esivalmistetut kaapelit Laiteliittimet uros/naaras (juotettavat) Haaroittimet Johdolliset haaroittimet Adapterijohdot GST08i2 2-napaiset GST08i3 3-napaiset Esivalmistetut kaapelit gesis GST08i2 3 Napojen määrä 2-/3-napaiset Jännite 12; 24; 50; 250 V MAX virta 2,5; 6 A IP suojausluokitus IP20 (IP40 kytkettynä) 2 napaisten johtimien pinta-ala mm² 3 napaisten johtimien pinta-ala 0.5 mm² Lukittava Koodaus Ei Riippuu napojen määrästä Lisätietoa Micro sarjan tuotteista löydät Wielandin gesis tuoteluettelosta Hyväksynnät Valkoinen EN CableX Wieland - Kiinteistön pistoliitinjärjestelmä

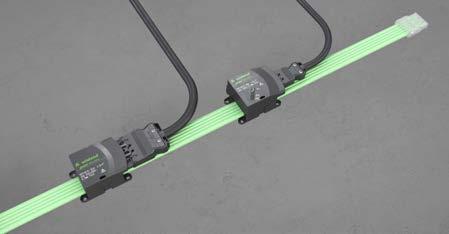

27 gesis NRG ja PODIS NRG lattakaapelijärjestelmä on paljon muutakin kuin vain litteä kaapeli. Tämä järjestelmä soveltuu erinomaisesti esimerkiksi syötön kuljettamiseen huoneistojen tai liiketilojen välillä, teollisuuden ratkaisuihin, huoltokuiluihin ja oikeastaan mihin vain, missä halutaan syöttökaapelin helppo asennus, tilaa säästäen. Lattakaapeliin kytketään helposti syöttömoduuliin, josta järjestelmä saa virran. Lattakaapelin asennus on helppo, päätät vain mikä on sopiva kaapelin pituus ja levität sen kiskolle. Syöttömoduulin asentamisen jälkeen, voidaan asentaa haluttuun kohtaan virran ulosottomoduuleita, tai PODIS järjestelmän tuotteita- ilman kaapelin katkomista tai kuorimista. Adapterit ja moduulit asennetaan vain pujottamalla kaapeli niiden väliin ja kiristämällä ruuvit. Esimerkiksi 5G2,5 mm² kaapelin voit nyt asentaa huoltokuiluun, kiinnittää suoraan siihen valaisimet ja pistorasiat, ottaa virran ulos esimerkiksi erilliselle valaistukselle ja vaikkapa teollisuuspumppujen virran. Kaikki onnistuu helposti ilman kaapelin kuorimista ja liitoksien tekemistä. Et tarvitse liittimiä, jakorasioita etkä työkaluja, muuta kuin ruuvivääntimen ja sopivan kärjen. Säädettävä vaiheen valitsin Ennen käyttöönottoa voidaan valita 3-napaisen GST18i3-lähdön syöttövaihe vaihevalitsimella. Ja vaiheen vaihtaminen jälkikäteen on mahdollista: Avaa vain ruuvi, työnnä liukusäädin uuteen asentoon ja muodosta uusi kytkentä - tämä on järjestelmän merkittävä etu. GESIS NRG säästää huomattavaa asennustilaa. Liitettävyys NRG järjestelmä toimii selkärankana virranjakelussa. Lattakaapeliin helposti kiinnitettävillä haaroittimilla voit lähteä rakentamaan joko GST tai RST järjestelmää. Virran voit ottaa ulos vaikkapa valaistusryhmälle tai mille tahansa laitteelle. Liitokset teet aina minuutissa, ilman kaapelin katkaisua. Yläkuvassa PODIS järjestelmä asennettu tuulivoimalan sisälle. Alakuvassa esimerkki NRG lattakaapelijärjestelmän hyödyntämisestä. CableX Wieland - Kiinteistön pistoliitinjärjestelmä 27

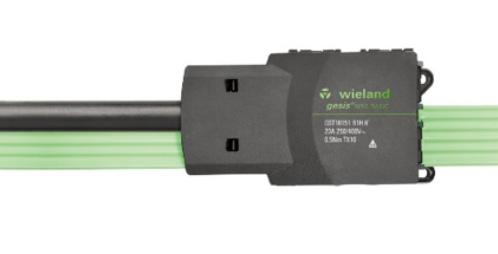

28 Lattakaapeli Wieland NRG järjestelmän ydin on luonnollisesti lattakaapeli. Poikkipinta-ala vaihtoehtoja on runsaasti, 1,5 mm², 2,5 mm², 4 mm², 10 mm² sekä 16 mm². Valikoimissamme on myös lattakaapeli, jossa on mukana 2 napainen väylä. Saatavilla halogeenivapaat Syöttömoduuli Syöttömoduulin tehtävä on tuoda pyöreällä kaapelilla virta sisään järjestelmään. Helppo asennus ilman kuorimista ja holkittamista. Integroitu vedonpoisto. Syöttömoduulia voit myös käyttää virran ulosottona. Virran ulosotto adapterit GST18i3/GST18i5 NRG järjestelmästä on helppo siirtyä CLASSIC järjestelmään pika-asennettavilla virran ulosottomoduuleilla. Adapterissa on GST18i3 tai GST18i5, eli 3- tai 5-napainen CLASSIC liitin. Adapteri toimii virran syöttönä pistoliitinjärjestelmään. Adapterissa on säädettävä vaiheen valitsin. PODIS virtaliitin adapteri PODIS järjestelmä on ihanteellinen ratkaisu esimerkiksi teollisuuskohteiden sähköistykseen. Virran ulosotto adapteri on monikäyttöinen, helposti liitettävä adapteri, johon liität ilman työkaluja PODIS pistorasian tai valaisimen. Lattakaapeli vain pujotetaan adapterin läpi, adapterin ruuvit kiristetään ja kytkentä on valmis. PODIS LED valaisin Kovien olosuhteiden LED valaisin on tarkoitettu pika-asennettavaksi suoraan virran ulosotto adapteriin. Ihanteellinen ratkaisu esimerkiksi ahtaisiin huoltotunneleihin tai kuiluihin. IP65 / IP68+IP69K 5 W / 20 W Toiminta-alue 40 C +70 C 24 VDC / VAC 5000 K / 6500 K PodisCON 400 V 16A 5P voimavirran ulosotto 16 A voimavirtapistoke on tarkoitettu pika-asennettavaksi suoraan virran ulosotto adapteriin. Helppo asennus ja irroitus. IP44. Saatavilla myös schuko. 28 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

29 Wieland RST järjestelmä kovien olosuhteiden asennusjärjestelmä RST -järjestelmä on kokonaisuus, jolla toteutat projektisi vaativissa olosuhteissa laadukkailla ja kestävillä komponenteilla. Valmisjohdotetut jakorasiat, esivalmistetut kaapelit ja liittimet on tehty kestämään kosteutta, tärinää ja kovia lämpötiloja. Voit totetuttaa niin valaistuksen, sähkönjakelun kuin väylät. Plug&Play, totta kai. Wieland toi RST tuoteperheen markkinoille jo vuonna Tämän jälkeen järjestelmä on laajentunut voimakkaasti ja vastaa nykyajan standardeja. CableX Wieland - Kiinteistön pistoliitinjärjestelmä 29

30 RST tuotteet Minikokoinen liitin LEDvalaisimille, signaali- ja tietoliikennekäyttöön. 2- ja 3-napaiset, 250/400V 8 A Pienikokoinen liitin ahtaisiin paikkoihin 2-5 napaiset, 250/400V 16 A Laajin tuotevalikoima vaativaan käyttöön napaiset, 250/400V 16 A Suuret liittimet suurille virroille 4 ja 5 napaiset, 250/400V 50 A RST tuoteperhe koostuu 4 eri mallisarjasta. Kaikki liittimet ovat IP 67, IP68 sekä IP69K hyväksyttyjä. Esivalmistetut kaapelit löytyvät kaikilla vaihtoehdoilla ja niiden pituus on yhdestä metristä 8 metriin. Esijohdotetut jakorasiat ja haaroittimet täydentävät RST-sarjan täysimittaiseksi pistokeliitinsarjaksi, jolla toteuttaa sähköistyksen aina parkkipaikasta vesipuistoon. Robustinen rakenne kestää kovaa käyttöä ja korkean IP-luokituksen takia asennuspaikka voi olla melkein missä vain. Liittimiä on saatavilla myös ATEX-ympäristöön RST POWER UROS- JA NAARASLIITTIMET RST MININ KIERRETTÄVÄ LUKITUS 30 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

31 RST CLASSIC RST Classic Wielandin laajin tuoteperhe vaativien olosuhteiden pistoliitäntäjärjestelmissä. Classic soveltuu myös pienjänniteasennuksiin. Saatavilla on 2-, 3-, 4-, 5-, 6- ja 7-napaiset tuotteet. Asiakkaan toiveen mukaisesti valmistetut jakorasiat täydentävät laajaa haaroittimien valikoimaa. Esivalmistettuja kaapelita on saatavilla PVC ja kumikaapelina, myös halogeenivapaana. Tarpeen niin vaatiessa, voimme toimittaa myös erikoiskaapeleita. Liittimet ovat saatavilla lukittavina, mutta myös ilman lukitusta. Kaikki tuotteet ovat IP67, IP68 (3m; 2h) ja IP69K hyväksyttyjä. Värivaihdot liittimille ovat musta, harmaa, vihreä, sininen ja ruskea. RST CLASSIC johtoliittimet Liittimet voidaan kytkeä kaapeliin, joka tuo virran sisään järjestelmään, tai vaikka valaisimeen. Naarasliitin Urosliitin LIITINTYYPPI TUOTENUMERO SÄHKÖNUMERO JOHDOTUS 3-napainen naaras ruuviliitin, musta Kaapelin halkaisija 6-10 mm, johtimen poikkipinta-ala 0,75-6 mm² 3-napainen naarasjousiliitin, musta Kaapelin halkaisija 6-10 mm, johtimien poikkipinta-ala 0,5-2,5 mm² 3-napainen naaras ruuviliitin, musta Kaapelin halkaisija mm, johtimen poikkipinta-ala 0,75-6 mm² 3-napainen naaras jousiliitin, musta Kaapelin halkaisija mm, johtimen poikkipinta-ala 0,75-6 mm² 3-napainen uros ruuviliitin, musta Kaapelin halkaisija 6-10 mm, johtimen poikkipinta-ala 0,75-6 mm² 3-napainen uros jousiliitin, musta Kaapelin halkaisija 6-10 mm, johtimen poikkipinta-ala 0,75-6 mm² 3-napainen uros ruuviliitin, musta Kaapelin halkaisija mm, johtimen poikkipinta-ala 0,75-6 mm² 3-napainen uros ruuviliitin, musta Kaapelin halkaisija mm, johtimen poikkipinta-ala 0,75-6 mm² 5-napainen naaras ruuviliitin, musta Kaapelin halkaisija 6-10 mm, johtimen poikkipinta-ala 0,75-4 mm² 5-napainen naaras ruuviliitin, musta Kaapelin halkaisija mm, johtimen poikkipinta-ala 0,75-4 mm² 5-napainen uros ruuviliitin, musta Kaapelin halkaisija 6-10 mm, johtimen poikkipinta-ala 0,75-4 mm² 5-napainen uros ruuviliitin, musta Kaapelin halkaisija mm, johtimen poikkipinta-ala 0,75-4 mm² Myös muut napamäärät saatavilla. CableX Wieland - Kiinteistön pistoliitinjärjestelmä 31

32 RST CLASSIC LAITELIITTIMET Laiteliittimet voidaan asentaa tiivisti laitteeseen tai valaisimeen. Laiteliittimet asennetaan M-kokoiseen reikään ja niiden mukana toimitetaan vastamutteri. Kokovaihtoehdot ovat Classic sarjassa M16, M20 ja M25. M25 laiteliitin M20 laiteliitin LAITELIITIN TUOTENUMERO SÄHKÖNUMERO JOHDOTUS M25, 3-napainen naaras ruuviliitin johtimen poikkipinta-ala 0,75-6 mm² M25, 3-napainen naaras jousiliitin johtimen poikkipinta-ala 0,5-2,5 mm² M25, 3-napainen uros ruuviliitin johtimen poikkipinta-ala 0,75-6 mm² M25, 3-napainen uros jousiliitin johtimen poikkipinta-ala 0,5-2,5 mm² M20, 3-napainen naaras ruuviliitin johtimen poikkipinta-ala 0,75-6 mm² M20, 3-napainen naaras jousiliitin johtimen poikkipinta-ala 0,5-2,5 mm² M20, 3-napainen uros ruuviliitin johtimen poikkipinta-ala 0,75-6 mm² M20, 3-napainen uros jousiliitin johtimen poikkipinta-ala 0,5-2,5 mm² M16, 3-napainen naaras ruuviliitin johtimen poikkipinta-ala 0,75-6 mm² M16, 3-napainen naaras jousiliitin johtimen poikkipinta-ala 0,5-2,5 mm² M16, 3-napainen uros ruuviliitin johtimen poikkipinta-ala 0,75-6 mm² M16, 3-napainen uros jousiliitin johtimen poikkipinta-ala 0,5-2,5 mm² M25, 5-napainen naaras ruuviliitin johtimen poikkipinta-ala 0,75-4 mm² M25, 5-napainen uros ruuviliitin johtimen poikkipinta-ala 0,75-4 mm² M20, 5-napainen naaras ruuviliitin johtimen poikkipinta-ala 0,75-4 mm² M20, 5-napainen uros ruuviliitin johtimen poikkipinta-ala 0,75-4 mm² M16, 5-napainen naaras ruuviliitin xxxxx johtimen poikkipinta-ala 0,75-4 mm² M16, 5-napainen uros ruuviliitin xxxxx johtimen poikkipinta-ala 0,75-4 mm² 32 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

33 RST CLASSIC ESIVALMISTETUT KAAPELIT RST-sarjan esivalmistetut kaapelit on tehty kestämään. Tehtaalla koneellisesti valmistetut kaapelit liittimineen on aina testattu ennen toimitusta. Liittimen ja kaapelin liitos on 100 % vesitiivis, ja taivutettaessakin säilyttää aina IP-luokituksen. Rakenne on taipuisa ja kestävä. Vakiokaapelit: H05VV-F mm 2 H07 RN-F mm 2 Kaapeleiden päät puristettu ultraäänellä Saatavilla myös erikoiskoon kaapeleita 3-napainen 1,5 mm² RST-johtosetti, 3-napainen uros/naaras musta 1,5 mm 2. PVC kaapeli, H05VV-F (m) H07RN-F (m) H07RN-F halogeenivapaa (m) RST-johtosetti, 3-napainen naaras/vapaa pää musta 1,5 mm 2. PVC kaapeli, H05VV-F (m) H07RN-F (m) H07RN-F halogeenivapaa (m) RST-johtosetti, 3-napainen uros/vapaa pää musta 1,5 mm 2. PVC kaapeli, H05VV-F (m) H07RN-F (m) H07RN-F halogeenivapaaa (m) CableX Wieland - Kiinteistön pistoliitinjärjestelmä 33

34 3-napainen 2,5 mm² RST-johtosetti, 3-napainen uros/naaras musta 2,5 mm 2. PVC kaapeli, H05VV-F RST-johtosetti, 3-napainen naaras/vapaa pää musta 2,5 mm 2. PVC kaapeli, H05VV-F RST-johtosetti, 3-napainen uros/vapaa pää musta 2,5 mm 2. PVC kaapeli, H05VV-F H07RN-F H07RN-F H07RN-F H07RN-F halogeenivapaa H07RN-F halogeenivapaa H07RN-F halogeenivapaa napainen 1,5 mm² RST-johtosetti, 3-napainen uros/naaras musta 2,5 mm 2. PVC kaapeli, H05VV-F RST-johtosetti, 3-napainen naaras/vapaa pää musta 2,5 mm 2. PVC kaapeli, H05VV-F RST-johtosetti, 3-napainen uros/vapaa pää musta 2,5 mm 2. PVC kaapeli, H05VV-F H07RN-F H07RN-F H07RN-F H07RN-F halogeenivapaa H07RN-F halogeenivapaa H07RN-F halogeenivapaa

35 5-napainen 2,5 mm² RST-johtosetti, 5-napainen uros/naaras musta 2,5 mm 2. PVC kaapeli, H05VV-F RST-johtosetti, 5-napainen naaras/vapaa pää musta 2,5 mm 2. PVC kaapeli, H05VV-F RST-johtosetti, 5-napainen uros/vapaa pää musta 2,5 mm 2. PVC kaapeli, H05VV-F H07RN-F H07RN-F H07RN-F H07RN-F halogeenivapaa H07RN-F halogeenivapaa H07RN-F halogeenivapaa Lisää RST valmiskaapeleita löydät Tai Wieland RST 2018 tuoteluettelosta CableX Wieland - Kiinteistön pistoliitinjärjestelmä 35

36 RST CLASSIC HAAROITTIMET JA JAKORASIAT RST järjestelmän haaroitukset voi toteuttaa joko jakorasialla, tai haaroittimella. Jakorasiat ovat valmiiksi sisäisesti johdotettuja, halogeenivapailla johtimilla. Jakorasioiden ja haaroittimien materiaali on luja ja kestävä polyamidi. Yksikerroksisen jakorasian maksimi liittimien määrä on 4 kpl ja kaksikerroksisien 8 kpl. IP luokitus IP66/IP68 + IP69K 3-napaiset RST classic järjestelmän valmiskaapelit ja liittimet voivat käyttää haaroitinta. Se on pienikokoinen ja kustannustehokas vaihtoehto RST jakorasialle. Haaroittimessa on 1 sisääntulo ja 3 ulostuloa. Se on täysin vesitiivis, korkealla IP-luokituksella vaativiin olosuhteisiin (kiinnitysalustalla) (ilman kiinnitysalustaa) RST JAKORASIA 20i3 1I/3O RST JAKORASIA 20i3 1I/7O RST JAKORASIA 20i5 1I/3O RST JAKORASIA 20i5 1I/1O + 20i3 1O RST JAKORASIA 20i5 1I + 20i3 3O RST JAKORASIA ASENNUSLEVY G RST JAKORASIA 20i5 1I/1O + 20i3 6O Muita vaihtoehtoja löydät kuvastosta tai cablex.fi 36 CableX Wieland - Kiinteistön pistoliitinjärjestelmä

37 RST sarjan MICRO, MINI ja POWER tarjoavat lisää vaihtoehtoja asennuksiin. MICROlla toteutat kaikkein haastavimmat kohteet, joissa tilaa on hyvin rajoitetusti. MICRO soveltuu myös hyvin koneenvalmistajille. MINI on MICROn isoveli. MINI on hyvin laaja järjestelmä, jolla myös suurempien kokonaisuuksien toteutus onnistuu. Mikäli tilaa on rajoitetusti, valitse silloin CLASSICIN sijaan MINI. POWER on nimensä mukaan suurien virtojen tuote. POWER tuotteilla voidaan toteuttaa max. 50 A järjestelmiä. POWER tuotteita ovat laiteliittimet ja pistokkeet. WIELAND RST TUOTTEET TÄYTTÄVÄT KORKEIMMAT IP-LUOKITUSVAATIMUKSET IP 65 IP 66 Vesisuihku Suurpaineinen vesisuihku IP 69 Korkeapaine / höyrypesu 30 MIN 1 M IP 67 IP 68 Hetkellinen upotus veteen > 30 min/1 m CableX Wieland - Kiinteistön pistoliitinjärjestelmä 37

38 38 CableX Wieland - Kiinteistön pistoliitinjärjestelmä MUISTIINPANOT

39 MUISTIINPANOT

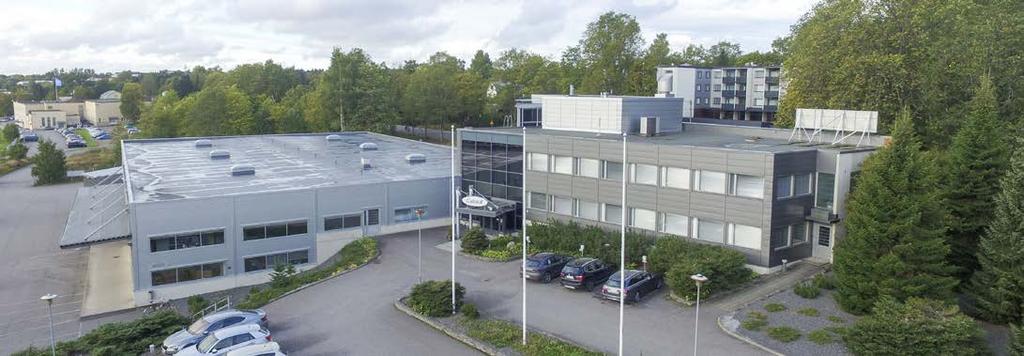

40 WIELAND ELECTRIC GMBH Wieland Electric GmbH on perheyritys sähkö- ja elektroniikkateollisuudessa, jonka pääkonttori sijaitsee Bambergissa, Saksassa. Wieland-yhtiö juhli 100-vuotisjuhlaansa vuonna Wieland Electric on yksi sähkönsiirtotekniikan edelläkävijöistä. Wieland on kansainvälinen perheyritys. Wieland on markkinajohtaja kiinteistöjen pistoliitintekniikan valmistuksessa ja myynnissä maailmanlaajuisesti. Bambergin lisäksi tuotantolinjat sijaitsevat myös Tšekissä ja Kiinassa (Aasian markkinat). Wieland Holding, johon STOCKO Contact GmbH & Co. KG kuuluu myös vuodesta 1998 lähtien, on edustettuna yli 70 maassa ja siihen kuuluu noin työntekijää. CABLEX OY CableX on 2008 perustettu turkulainen sähkökomponenttien ja kaapeleiden maahantuontiyritys. Yritys perustettiin alan kokeneiden ammattilaisten palavasta intohimosta ja halusta rakentaa alalle uusi kiinnostava vaihtoehto. Tavoittelemme pitkäaikaista kumppanuutta asiakkaidemme kanssa korkean ammattitaidon, nopeuden ja henkilökohtaisen asiakaspalvelun kautta. CableX-Wieland/ 1 / 19 Kysy lisää myyjiltämme Tutustu tuotteisiin Wielandin kuvastosta tai Vaihde (02) Myynti (02) Varasto (02) Kärsämäentie Turku Y-tunnus
