CLIMATIX STEQ, STCM TIETOSIVU SÄÄTÖÖN, OHJAUKSEEN JA MITTAUKSIIN VIRRANSYÖTTÖ RELELÄHDÖT. 0 V, AC/DC 24 V Käyttöjännite AC 24 V ±20 % DC 24 V ±10 %

Transkriptio

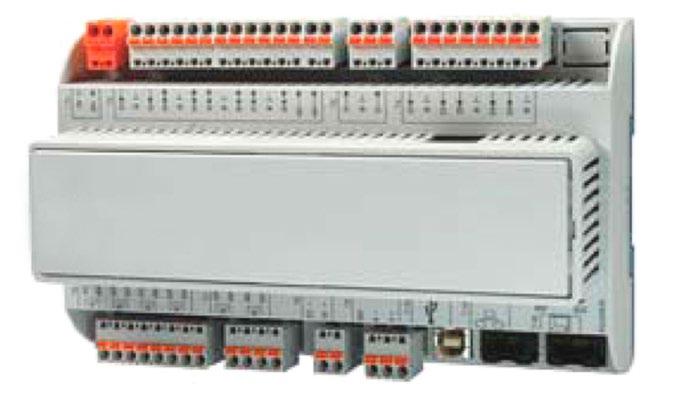

1 CLIMATIX STEQ, STCM TIETOSIVU SÄÄTÖÖN, OHJAUKSEEN JA MITTAUKSIIN 4. Relelähdöt Syöttöjännite 2. Relelähdöt 8. Yleiset tulot/ lähdöt Prosessiväylä (KNX) RS485 (Modbus) Työkalu (USB) Ethernet Työkalu (USB)/ HMI (RS485) 2. Analogiset tulot 5. Digitaaliset tulot VIRRANSYÖTTÖ 0 V, AC/DC 24 V Käyttöjännite AC 24 V ±20 % DC 24 V ±10 % Taajuus Tehonkulutus Säätimen suurin virrankulutus Hz n. 15 VA (ilman laajennusmoduuleja) 1,8 A (AC 24 V:llä) Laajennusmoduulien suurin virta 2,2 A RELELÄHDÖT Q1...Q6 Rele: tyyppi, kosketin Monostabiili, NO-kosketin Kosketinarvot Kytkentäjännite AC 24 V 230 V (-20 %, +10 %) Nimellisvirta (res. / ind.) maks. AC 4 A/3 A (cos 0.6) Kytkentävirta / AC 19 V min. AC 30 ma

2 2 YLEISET I/O:T X1, X2 vain tulo X3 X8 yleinen Määritettävissä Referenssipotentiaali- Kosketinjännite Ylijännitesuojaus ohjelmistolla liittimet maks. DC 24 V (SELV) 40 V asti VIRRANSYÖTTÖ ANTURIT; AKTIIVINEN/SUHDE METRINEN 2 x 2 lähtöä +24 V Jännite/virta DC 24 V +10 %, -25 %/2 x 40 ma Referenssipotentiaali- Liitäntä liittimet oikosulkusuojattu (X1 X8) PT1000 Anturivirta Tarkkuus alueella C DC V -tulo Tuloresistanssi DIGITAALISET TULOT (X1 X8) 0/1 digitaalinen viesti (binäärinen) Näytteenottojännite/virta Kosketinvastus Viive Pulssitaajuus (X3 X8) DC 0 10 V -lähtö Lähtövirta DIGITAALISET LÄHDÖT 1,8 ma 0,1 K 0,5 K 1 mv 2 mv 25 mv 50 mv 100 kω potentiaalivapaille koskettimille DC 24 V/8 ma maks. 200 Ω (kiinni) min. 50 kω (auki) 10 ms maks. 20 Hz 11 mv 66 mv 95 mv 124 mv (X5 X8) DC-lähtö kortin ulkopuolisille kuormille Kytkentäjännite Kytkentäkapasiteetti 1 ma (oikosulkusuojattu) DC 24 V maks. 25 ma DIGITAALISET TULOT D1 D5 0/1 digitaalinen viesti (binäärinen) Näytteenottojännite/virta Kosketinvastus Viive Pulssitaajuus (Y1, Y2) DC 0 10 V -lähtö Lähtövirta LIITÄNNÄT Prosessiväylä CE+, CE Prosessiväylä Väyläliitäntä 2-johtiminen kierretty parikaapeli Väyläliitäntä / elektroniikka Väyläkuorma Väyläkaapeli Väyläkaapelin pituus kahden KNX-solmun välillä KNX-väyläkaapelin kokonaispituus Väylän virransyöttö potentiaalivapaille koskettimille DC 24 V/8 ma maks. 200 Ω (kiinni) min. 50 kω (auki) 10 ms maks. 30 Hz 11 mv 66 mv 95 mv 124 mv 2 ma (oikosulkusuojattu) Perustuu KNX TP1:een (ks. KNX Käsikirja) CE+, CE-, ei vaihdettavissa keskenään Galvaanisesti erotettu Maks. 5 ma On suojattava; Katso KNX Käsikirja Järjestelmän tekniset tiedot Suurin pituus on 700 m KNX-kaapelin suurin pituus on 1000 m sisäisen DPSU;n kautta, jonka nimellisvirta 50 ma Ulkoinen vakiomallinen KNX-virtalähde

3 3 KOLMANNEN OSAPUOLEN VÄYLÄ (RS485 Modbus RTU) A+, B-, REF RS485 (EIA 485) Väyläliitäntä / elektroniikka Väyläliitäntä 2-johtiminen kierretty parikaapeli Väylän päättäminen (muuttaminen ohjelmistolla) USB-LIITÄNTÄ USB-laiteliitäntä Vakiokaapeli: PAIKALLINEN KÄYTTÖLIITTYMÄ T-Hi Työkalu (USB) ja HMI (RS485) LED-valo BSP Run/Stop LED-tilat Päivitä Modbus (lataa aktiivinen tai uusi BSP, sovellus) Sovellusta ei ole ladattu Sovellus ladattu mutta ei käynnissä Sovellus käynnissä BSP-virhe (ohjelmistovirhe) Laitteistovika Modbus RTU-moodi kierretty 2-johtiminen parikaapeli, suojattu Ei erotettu galvaanisesti A+, B, REF 680 Ω / 120 Ω + 1 nf / 680 Ω Pistokkeellinen, tyyppi B USB-pistorasia, sarja B Kaapelin pituus < 3 m RJ45-liitin, 8-napainen LED-tila Vilkkuu sekunnin välein punaisena ja vihreänä Vilkkuva keltainen, 50 ms päällä ja 1000 ms pois Keltainen palaa Vihreä palaa Punainen vilkkuva 2 Hz Punainen palaa VÄYLÄ-LED Tämä LED näyttää ainoastaan integroidun modeemiviestinnän tilan. Se ei ilmaise sisäisen viestinnän tilaa (I/O- tai COM-laajennusmoduuleihin). Tämä tila näkyy kyseisessä laajennusmoduulissa. Tilat Modeemia ei ole yhdistetty tai LED pois käytöstä Modeemi yhdistetty ja alustettu, ei aktiivista liikennettä Modeemi yhdistetty ja aktiivista liikennettä Modeemi yhdistetty mutta aktiivisia vikoja (esim. palveluntarjoaja puuttuu, alustus ei mahdollinen). MODEEMIKÄYTTÖLIITTYMÄ Off Keltainen palaa Vihreä palaa Punainen palaa LED-tila Liitäntä säätimen oikealla yläsivulla olevan pistokkeen kautta Työkalu ja modeemi (täysi modeemiliittymä) SD-KORTTI RJ45-liitin, 8-napainen, oikealla ylhäällä, kaapelin pituus < 3 m Liitäntä säätimen oikealla yläsivulla olevan pistokkeen kautta SD-kortti Paikka ETHERNET Paikka 128 MB 32 GB Sivusuuntainen IP-käyttöliittymä T-IP 10/100 MBit (IEEE 802.3U) RJ45-liitin, 8-napainen

4 4 OHEISVÄYLÄ COM Laajennusviestintämoduuli Liitäntä säätimen vasemmalla alasivulla olevan pistokkeen kautta. SPI-liitäntä COM-moduulin liitännälle COM-moduulin pienjännitesyöttö Jännite/virta: Board-to-Board-liitin (ei sis. toimitukseen) I/O LAAJENNUS-I/O DC 5 V ±10 % / maks. 1 A Oikosulkusuojattu ZEC1,0/10-LPV-3,5 GY35AUC2CI1 Liitäntä säätimen oikealla alasivulla olevan pistokkeen kautta. Virransyöttö säätimessä Ueff = AC 24 V ± 20 %, pää = Hz tai U = DC 24 V ± 10 % Väyläpääte valittavissa Liitin (liittimet eivät sis. toimitukseen) Lankajohdin Monisäikeinen johdin (kierretty tai holkilla) Kaapelipituudet TEKNISET TIEDOT Reaaliaikainen kello Puskuroiva sisäisellä varmennuksella Puskuroiva lisäakulla Ympäristöolosuhteet 680 Ω / 120 Ω + 1 nf / 680 Ω Board-to-Board: ZEC 1,0/4-LPV-3,5 C1 Board-to-Wire: ZEC 1,0/4-ST-3,5 C1R1 0,2 1,0 mm² 0,2 1,0 mm² maks. 30 m min. 3 päivää min. 200 päivää Käyttö IEC IEC Lämpötila C Rajoitus ohjauspaneelille C Rajoitus prosessiväylä C Rajoitus kun: 2 Com-moduulia 3 Com-moduulia Ilmankosteus C C < 90 % RH (ei kondensoiva) Ilmanpaine min. 700 hpa, vastaa maks m merenpinnan yläpuolella Kuljetus IEC Lämpötila C Ilmankosteus Ilmanpaine Suojaus < 95 % RH (ei kondensoiva) min. 260 hpa, vastaa maks. 10,000 m merenpinnan yläpuolella Kotelointiluokka IP 20 standardin EN mukaisesti Suojausluokka STANDARDIT Tuoteturvallisuus: Automaattiset sähköiset säätölaitteet Sähkömagneettinen yhteensopivuus: Immuniteetti teollisuusympäristössä Häiriöpäästöt kotitalousympäristössä CE-vaatimustenmukaisuus: EMC-direktiivi Pienjännitedirektiivi C-Tick-vaatimustenmukaisuus: EU:n EMC-standardin mukaisesti UL-hyväksynnät Kanadaan sertifioitu signaalilaite RoHs-vaatimustenmukaisuus YLEISET TIEDOT Säätimen mitat Paino ilman pakkausta, säädin ilman HMI:tä soveltuu käytettäväksi turvallisuusluokan II laitoksissa EN EN EN /108/ETY 2006/95/ETY Radioviestintä Laki 1992 UL916, UL873 CSA C22.2M /95/EY (Eurooppa) ACPEIP (Kiina) 180 x 110 x 75 mm 487 g Pohja muovi, kyyhkynsininen RAL 5014 Kotelo Muovi, vaaleanharmaa RAL 7035

5 5 PISTOKESARJA Tarvittavaa pistokesarjaa (liitinsarjaa) ei toimiteta säätimen mukana. (Jousiliitin, sisääntulo sivulla). 1-asentoinen (Phoenix MVSTBW, FKCCW tai FKCT 2,5/2-ST) 3-asentoinen (Phoenix MVSTBW, FKCCW tai FKCT 2,5/2-ST) (Phoenix MVSTBW, FKCCW tai FKCT 2,5/3-ST) 1-asentoinen (Phoenix MVSTBW, FKCCW tai FKCT 2,5/4-ST) (Phoenix MVSTBW, FKCCW tai FKCT 2,5/6-ST) (Phoenix MVSTBW, FKCCW tai FKCT 2,5/8-ST) Oranssi VAROITUS! Jotta estettäisiin tahaton koskeminen releliitäntöihin yli 42 Veff jännitteissä, laite on asennettava koteloon (esim. ohjauspaneeli). Kotelon avaamisen ilman avainta tai työkalua on oltava mahdotonta. AC 230 V -kaapelit on kaksoiseristettävä SELV-matalajännitekaapeleita (safety extra-low voltage) vastaan. HÄVITTÄMINEN Säädin sisältää sähkö- ja elektroniikkakomponentteja eikä niitä saa hävittää kotitalousjätteen mukana. Paikallista lainsäädäntöä on noudatettava! LIITTIMET IO-signaaleille väri: harmaa LIITTIMET Viestintään Virransyöttöön väri: harmaa väri: oranssi 110 Lankajohdin 0,5 2,5 mm² Punottu johdin (kierretty tai holkilla) 0,5 1,5 mm² 180 Kaapelipituudet kuormituksen, paikallisten määräysten ja asennusasiakirjojen mukaan ,
