2 TONON-hyllyjärjestelmä: Esittely Edut ja mahdollisuudet Mittausohje, ennen ja jälkeen Materiaalit ja puhdistus Hyllyjärjestelmän kokoonpano ja asennus Eri vaihtoehtojen mitat Esittelyhyllyt, seinäkiinnitteiset hyllyt Tarvikkeet Tonon-hyllyratkaisut laivoille Kompakti TONON-hyllyjärjestelmä (HD System): Esittely HD-järjestelmä, ohjauskisko lattialla HD-järjestelmä, ohjauskisko yläpuolella TONON-referenssit TONON-kärryt: Esittely Eri vaihtoehtojen mitat TONON-kärryt esittelytoiminnolla tai ilman TONON-tarjotinkärryt: Esittely 51- Värivaihtoehdot 52- Tarjotinkärry, 1 torni 53- Tarjotinkärry, 2 tornia 54- Tarjotinkärry, korkeus 950 mm 55- Tarjotinkärry, puolisuunnikkaan muotoisille tarjottimille Tarvikkeet 59- Toimitus ja kokoaminen 2

3 3

4 Title text 4

5 Hyllyjärjestelmä 5

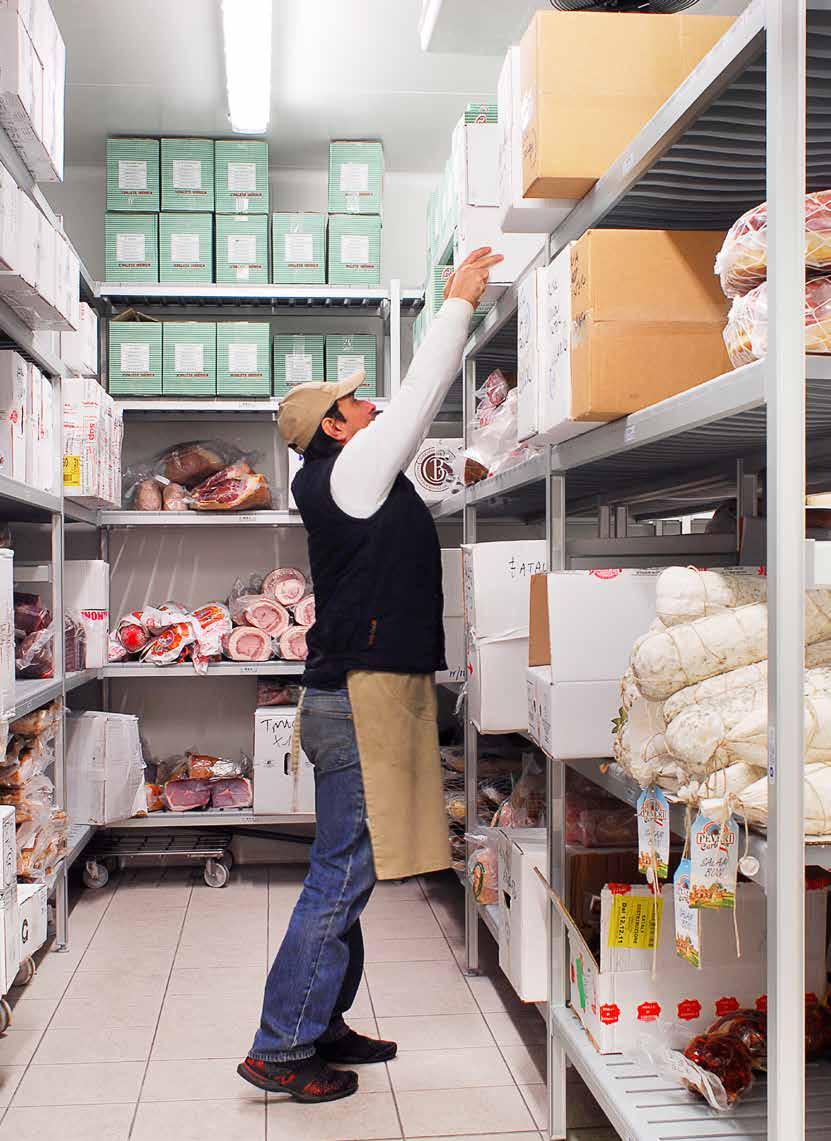

6 Kuormitus: enintään 250 kg hyllyä kohden Kevyt Lämpötila-alue: -30 C / +90 C Ihanteellinen kylmiin varastoihin pahvilaatikot eivät jäädy kiinni Helppo puhdistaa Litteä pakkaus = pienemmät rahtikustannukset Nopea asennus Sertifioitu käyttöön suorassa kosketuksessa elintarvikkeiden kanssa Kansainväliset hygieniasertifikaatit (NF, NSF) Asennus ei vaadi erikoistyökaluja Pituus valittavissa < 3 cm tarkkuudella Pitkäikäinen uostumaton Alumiinia jossa 20 mikronin vahvuinen pintakäsittey Ympäristöystävällinen (99-prosenttisesti kierrätettävissä) Hyllyt helppo asentaa napsauttamalla, äärettömän joustava ja vankka ratkaisu Kaikki ruuvit (ST) piilossa rakenteen sisällä 6

7 Modulaarisuus Kantavuus Materiaalit Joustava Leveys mm Korkeus mm Hyllyn pituus mm (75 mm:n välein) Pienimmillään 110 kg ja enimmillään 250 kg hyllyä kohden (tasaisesti jaettuna) unko: Anodisoitu alumiini (20 mikronia) Hylly: HDPE uuvit ja pultit: ruostumaton teräs 6 korkeutta 22 hyllypituutta 5 leveyttä 3 hyllylevytyyppiä YLI 1980 MAHDOLLISTA YHDISTELMÄÄ Hedelmät ja vihannekset Leikkeleet/juustot Lääkeaineet Pyykki Erillisasennus Jatkuva asennus Ihanteellinen kylmätiloihin L-asennus (kulma) U-asennus 7

8 Mittausohje Mitä enemmän meillä on tietoa, sitä paremmin pystymme optimoimaan säilytystilasi 1. Minne hyllyjärjestelmät asennetaan? 2. Mitkä ovat huoneen mitat? 3. Millaisia tuotteita hyllyillä säilytetään? - Tyyppi - Määrä - Pakkauksen mitat - Paino - Taajuus (miten usein tavaraa tuodaan ja viedään) 4. Miten tavarat saapuvat varastoon? - Määrä - Käsittely - Taajuus 5. Tarvitaanko saapuvalle tavaralle tilaa? 6. Tarvitaanko kuormalavojen, kärryjen yms. säilytykseen pysyvää lattiatilaa? 7. Miten tavara siirtyy pois varastotilasta? - Määrä - Käsittely - Taajuus HUOM! Ota mittauksissa huomioon seinillä olevat hankaussuojat/puskurit, seinän ja lattian väliset pyöristykset, pistorasiat, kytkimet, sähköjohdot jne. Kirjoita huoneen mitat tähän. Tarjouksen tekemiseen tarvitaan vähintään ensimmäiset seitsemän huoneen mittatietoa (A F). Mitä enemmän saamme tausta- (ks. edeltä kysymykset 1 7) ja mittatietoja (L S), sitä tarkemmin pystymme optimoimaan ratkaisun. Huoneen mitat: Oven mitat ja sijainti: Ilmastointilaitteen mitat ja sijainti (kattoasennus) Ilmastointilaitteen mitat ja sijainti (seinäasennus) A C L T B D M U G E N V F H I-2 I-1 Älä unohda ilmoittaa näitä mittoja! O P S 8 Q

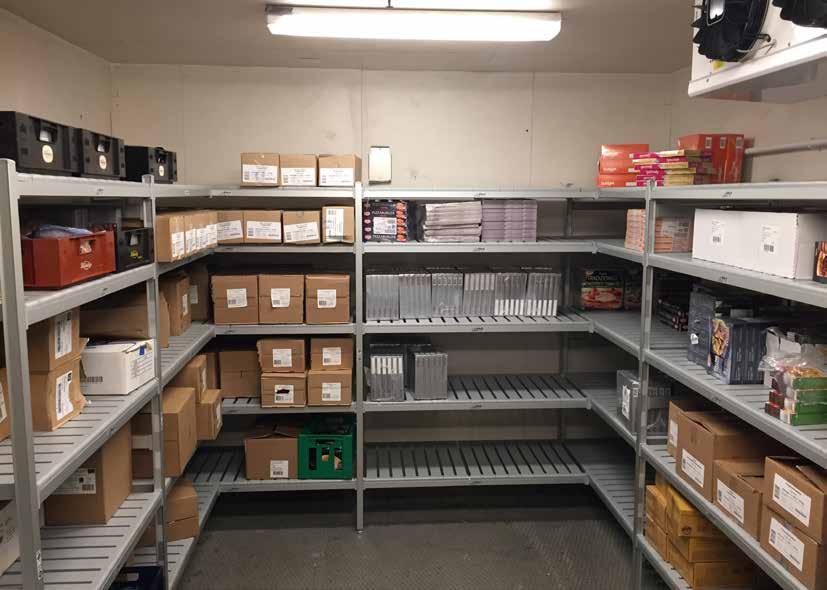

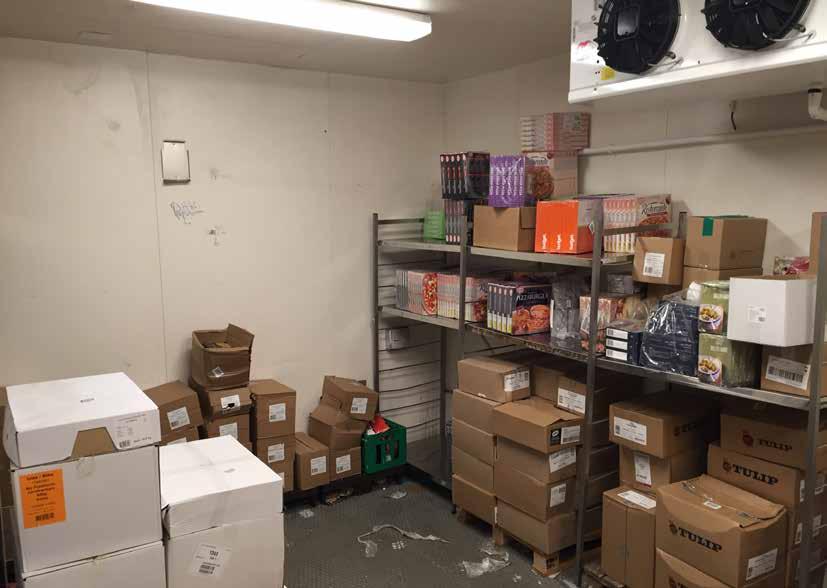

9 Ennen Tilankäyttöä ei ole optimoitu Tuotteita on lattialla Puhdistus mahdotonta Hyllystö sopimaton kylmätiloihin Jälkeen Puhdistus on vaivatonta Kaikki varastotuotteet näkyvissä Enemmän tilaa käytettävissä Helppo pääsy kaikkiin tavaroihin Lattia jää vapaaksi 9

10 Alumiini Polyeteeni (HD) Pahvi Nailon Tononin tuotteet pakkauksineen ovat 99- prosenttisesti kierrätettävissä 10

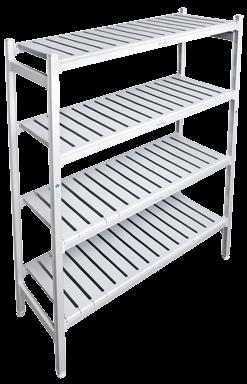

11 uostumaton Helppo puhdistaa TONON-hyllyjärjestelmä on helppo puhdistaa. Ei ruuveja tai muttereita. Alumiiniset tai HDPE-muoviset lamellit asentuvat salamannopeasti, ja ne on helppo irrottaa esimerkiksi HACCP-vaatimusten mukaista puhdistusta varten (konepesun kestäviä). NF-tuotesertifikaatti Puhdistettavuus on anskan AFNO-järjestön HACCP-standardin mukainen Myöntäjä: AFAQ Afnor Certification - 11, Avenue Francis de Pressensé Saint Denis la Plaine Cedex - France Conformité au règlement de Certification: NF Garantie Certifiée - Aptitude au Nettoyage. NSF-tuotesertifikaatti Puhdistettavuus, toiminnallisuus ja materiaalit ovat NSF/ANSI-standardin 02 (Amerikka, Afrikka, Aasia ja Oseania) mukaiset - Myöntäjä: NSF International USA - Standard 02 NSF International P.O. Box Ann Arbor Michigan - USA - Standard 02 11

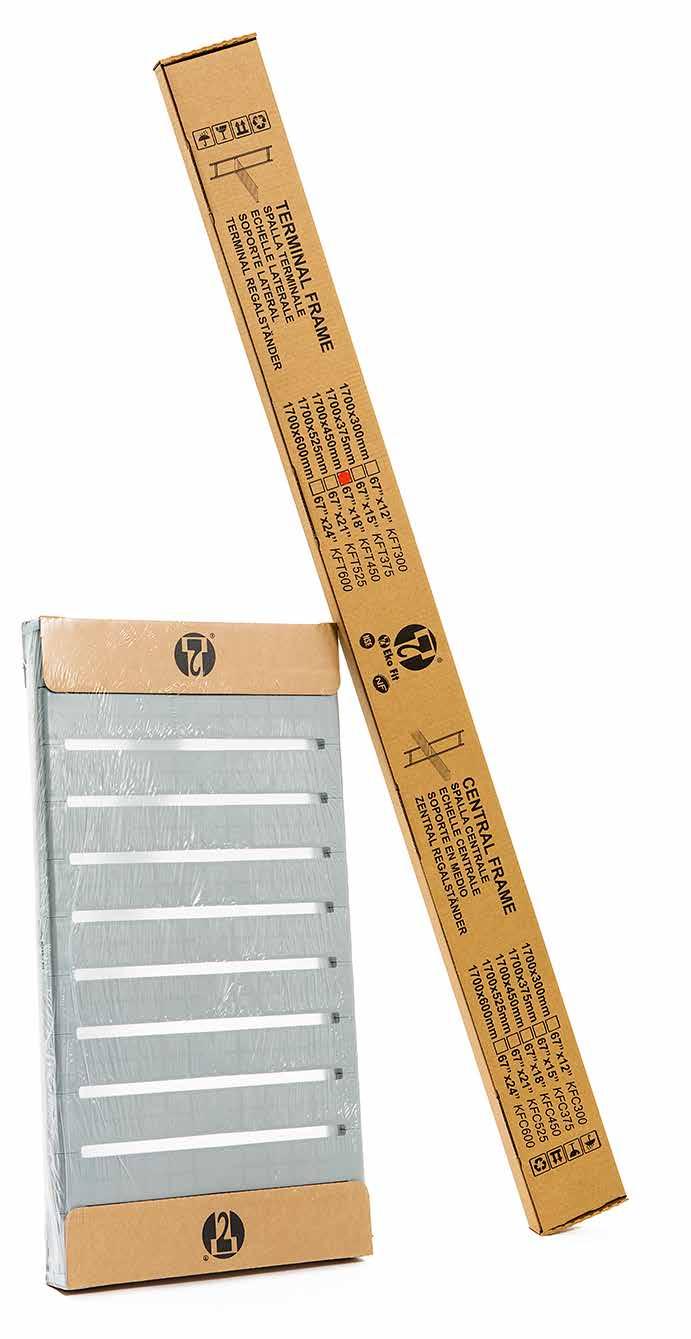

12 Litteä pakkaus TONON-hyllyjärjestelmän osilla on yksinkertaiset pakkaukset, jotta pakkausten käsittely ja yleinen varastonhallinta olisi vaivatonta. 12

13 Aloitusosion saa koottua alle 5 minuutissa Kulmaliitoksella voi lisätä varastotilaa ja optimoida tilankäyttöä, jolloin tuotteet pääsevät kätevästi esille. Asennetun TONON-hyllyjärjestelmän hyllyjä suojaavan muovikelmun voi tarvittaessa jättää paikoilleen odottamaan järjestelmän käyttöönottoa. Kelmu pitää hyllyt puhtaina sen aikaa, kun niitä ei vielä tarvita (esim. rakennustöiden aikana). 13

14 Kaikille hyllyleveyksille yhteiset tiedot 300, 375, 450, 525, 600 mm Pituus mm Kantavuus kg Hyllylamellit

15 15

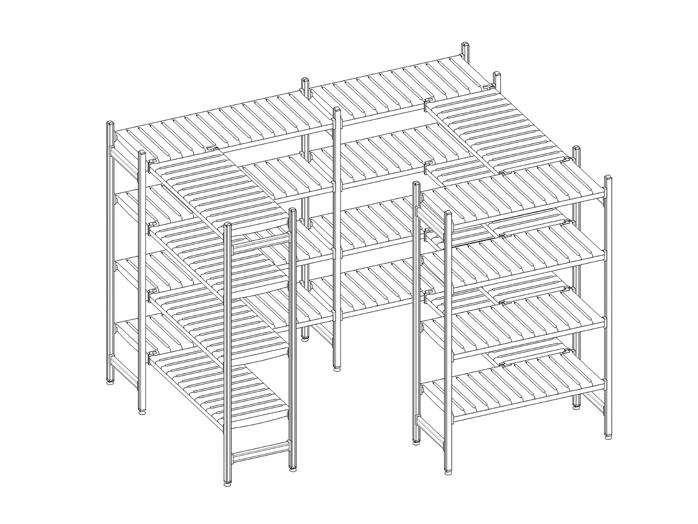

16 Mitat TONON-hyllyjärjestelmästä saa rakennettua lukemattomasti eri kokoonpanoja, jotka saadaan sopimaan kaikenlaisiin kylmä-/varastotiloihin tilojen muodosta ja koosta riippumatta L 35 L W 10 L 10 W H L 35 L 35 W Erillisasennus Jatkuva asennus W L L-asennus L = hyllyn pituus W = hyllyn leveys U-asennus L 35 Erillisasennus 10 W Mitat millimetreissä L 35

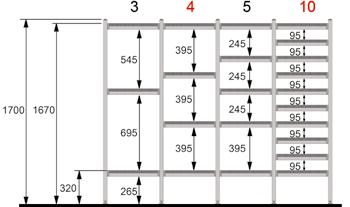

17 Sopivan hyllyvälin valitseminen Esimerkkejä kuuden eri korkuisen hyllyrungon kanssa käytettävistä hyllyväleistä. Hyllyjen vähimmäisetäisyys: 150 mm. Punaisella olevat luvut merkitsevät tasaisin välimatkoin olevia hyllyjä. Syvyydet Korkeudet Ei Kylla Kylla Kylla Kylla Kylla 375 Ei Ei Ei Kylla Kylla Kylla 450 Ei Ei Ei Ei Ei Kylla 525 Ei Ei Ei Ei Ei Ei 600 Ei Ei Ei Ei Ei Ei Mitat millimetreissä KOKEUS H 1550 / HUONEEN VÄHIMMÄISKOKEUS 1800 KOKEUS H 1700 / HUONEEN VÄHIMMÄISKOKEUS 1950 KOKEUS H 1850 / HUONEEN VÄHIMMÄISKOKEUS 2100 KOKEUS H 2000 / HUONEEN VÄHIMMÄISKOKEUS 2250 KOKEUS H 2150 / HUONEEN VÄHIMMÄISKOKEUS 2400 KOKEUS H 2450 / HUONEEN VÄHIMMÄISKOKEUS

18 UNGON PÄÄTYOSA ALUMIINI Korkeudet mm (H) Leveys mm (W) KFT298 KFT373 KFT448 KFT523 KFT KFT300 KFT375 KFT450 KFT525 KFT KFT301 KFT376 KFT451 KFT526 KFT KFT302 KFT377 KFT452 KFT527 KFT KFT303 KFT378 KFT453 KFT528 KFT KFT304 KFT379 KFT454 KFT529 KFT604 UNGON KESKIOSA ALUMIINI Korkeudet mm (H) Leveys mm (W) KFC298 KFC373 KFC448 KFC523 KFC KFC300 KFC375 KFC450 KFC525 KFC KFC301 KFC376 KFC451 KFC526 KFC KFC302 KFC377 KFC452 KFC527 KFC KFC303 KFC378 KFC453 KFC528 KFC KFC304 KFC379 KFC454 KFC529 KFC604 ALUMIINIPENKIN UNGON PÄÄTYOSA Korkeudet mm (H) Leveys mm (W) KFB300 KFB375 KFB450 KFB525 KFB600 W L ILMAAOILLA VAUSTETTU ALUMIINIHYLLY HDPE-LAMELLEILLA Pituus mm (L) Leveys mm (W) KFS292 KFS367 KFS442 KFS517 KFS KFS294 KFS369 KFS444 KFS519 KFS KFS296 KFS371 KFS446 KFS521 KFS KFS298 KFS373 KFS448 KFS523 KFS KFS300 KFS375 KFS450 KFS525 KFS KFS302 KFS377 KFS452 KFS527 KFS KFS304 KFS379 KFS454 KFS529 KFS KFS306 KFS381 KFS456 KFS531 KFS KFS308 KFS383 KFS458 KFS533 KFS KFS310 KFS385 KFS460 KFS535 KFS KFS312 KFS387 KFS462 KFS537 KFS KFS314 KFS389 KFS464 KFS539 KFS KFS316 KFS391 KFS466 KFS541 KFS KFS318 KFS393 KFS468 KFS543 KFS KFS320 KFS395 KFS470 KFS545 KFS KFS322 KFS397 KFS472 KFS547 KFS KFS324 KFS399 KFS474 KFS549 KFS KFS326 KFS401 KFS476 KFS551 KFS KFS328 KFS403 KFS478 KFS553 KFS KFS330 KFS405 KFS480 KFS555 KFS KFS332 KFS407 KFS482 KFS557 KFS KFS334 KFS409 KFS484 KFS559 KFS634 ILMAAOILLA AUSTETTU HYLLY HDPE-LAMELLEILLA Pituus (L) Sisältää neljä kiinnikettä päätyjä varten Leveys (W) HDPE KULMA-ASENNUS Leveys mm (W) Hyllytyyppi Ilmaraoilla KFA300 KFA375 KFA450 KFA525 KFA600 18

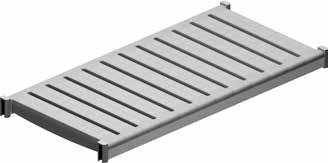

19 ILMAAOILLA VAUSTETTU ALUMIINIHYLLY ALUMIINILAMELLEILLA Pituus mm (L) Leveys mm (W) KFL292 KFL367 KFL442 KFL517 KFL KFL294 KFL369 KFL444 KFL519 KFL KFL296 KFL371 KFL446 KFL521 KFL KFL298 KFL373 KFL448 KFL523 KFL KFL300 KFL375 KFL450 KFL525 KFL KFL302 KFL377 KFL452 KFL527 KFL KFL304 KFL379 KFL454 KFL529 KFL KFL306 KFL381 KFL456 KFL531 KFL KFL308 KFL383 KFL458 KFL533 KFL KFL310 KFL385 KFL460 KFL535 KFL KFL312 KFL387 KFL462 KFL537 KFL KFL314 KFL389 KFL464 KFL539 KFL KFL316 KFL391 KFL466 KFL541 KFL KFL318 KFL393 KFL468 KFL543 KFL KFL320 KFL395 KFL470 KFL545 KFL KFL322 KFL397 KFL472 KFL547 KFL KFL324 KFL399 KFL474 KFL549 KFL KFL326 KFL401 KFL476 KFL551 KFL KFL328 KFL403 KFL478 KFL553 KFL KFL330 KFL405 KFL480 KFL555 KFL KFL332 KFL407 KFL482 KFL557 KFL KFL334 KFL409 KFL484 KFL559 KFL634 ILMAAOILLA ALUMIINILAMELLIT Sisältää neljä kiinnikettä päätyjä varten Pituus (L) Leveys (W) YHTENÄINEN ALUMIINIHYLLY ALUMIINILAMELLEILLA Pituus mm (L) Leveys mm (W) KFP292 KFP367 KFP442 KFP517 KFP KFP294 KFP369 KFP444 KFP519 KFP KFP296 KFP371 KFP446 KFP521 KFP KFP298 KFP373 KFP448 KFP523 KFP KFP300 KFP375 KFP450 KFP525 KFP KFP302 KFP377 KFP452 KFP527 KFP KFP304 KFP379 KFP454 KFP529 KFP KFP306 KFP381 KFP456 KFP531 KFP KFP308 KFP383 KFP458 KFP533 KFP KFP310 KFP385 KFP460 KFP535 KFP KFP312 KFP387 KFP462 KFP537 KFP KFP314 KFP389 KFP464 KFP539 KFP KFP316 KFP391 KFP466 KFP541 KFP KFP318 KFP393 KFP468 KFP543 KFP KFP320 KFP395 KFP470 KFP545 KFP KFP322 KFP397 KFP472 KFP547 KFP KFP324 KFP399 KFP474 KFP549 KFP KFP326 KFP401 KFP476 KFP551 KFP KFP328 KFP403 KFP478 KFP553 KFP KFP330 KFP405 KFP480 KFP555 KFP KFP332 KFP407 KFP482 KFP557 KFP KFP334 KFP409 KFP484 KFP559 KFP634 YHTENÄINEN ALUMIINILAMELLIT Sisältää neljä kiinnikettä päätyjä varten Pituus (L) Leveys (W) ALUMIINI KULMA-ASENNUS Leveys mm (W) Hyllytyyppi Ilmaraoilla KFLA30 KFLA37 KFLA45 KFLA52 KFLA60 Yhtenäinen KFPA30 KFPA37 KFPA45 KFPA52 KFPA60 19

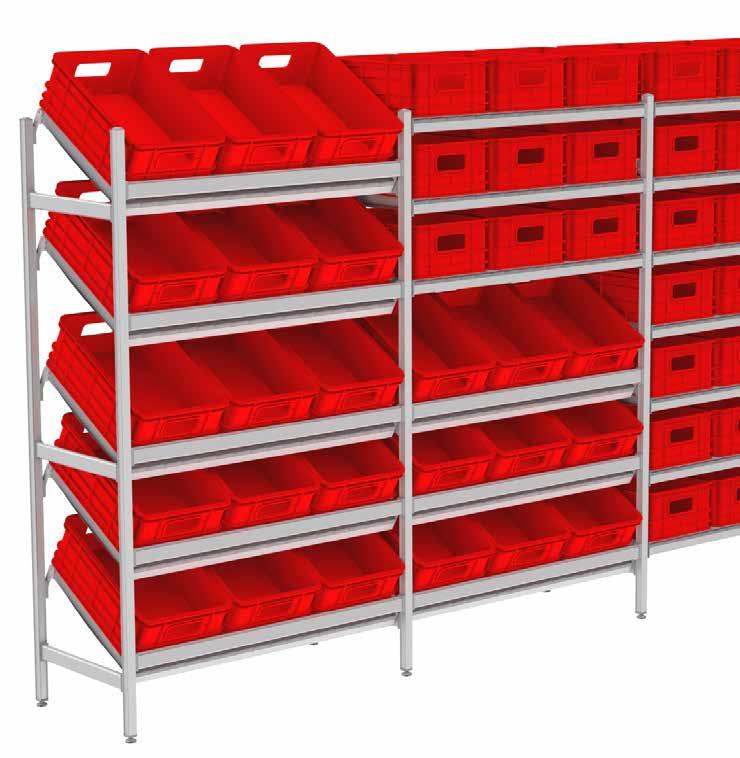

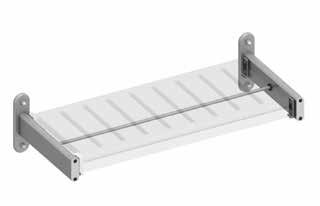

20 ILMAAOILLA VAUSTETTU ALUMIININEN ESITTELYHYLLY HDPE-LAMELLEILLA Pituus mm (L) Leveys 600 mm (W) 20 Kuvaus 400 KFD592 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD594 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD596 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD598 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD600 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD602 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD604 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD606 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD608 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD610 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD612 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD614 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD616 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD618 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD620 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD622 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD624 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x KFD626 Tonon displaysystemet - PE-HD-LAMELLE hylle 600x1675 Leveys (W) ILMAAOILLA AUSTETTU HYLLY HDPE-LAMELLEILLA Pituus (L) Sisältää neljä kiinnikettä päätyjä varten

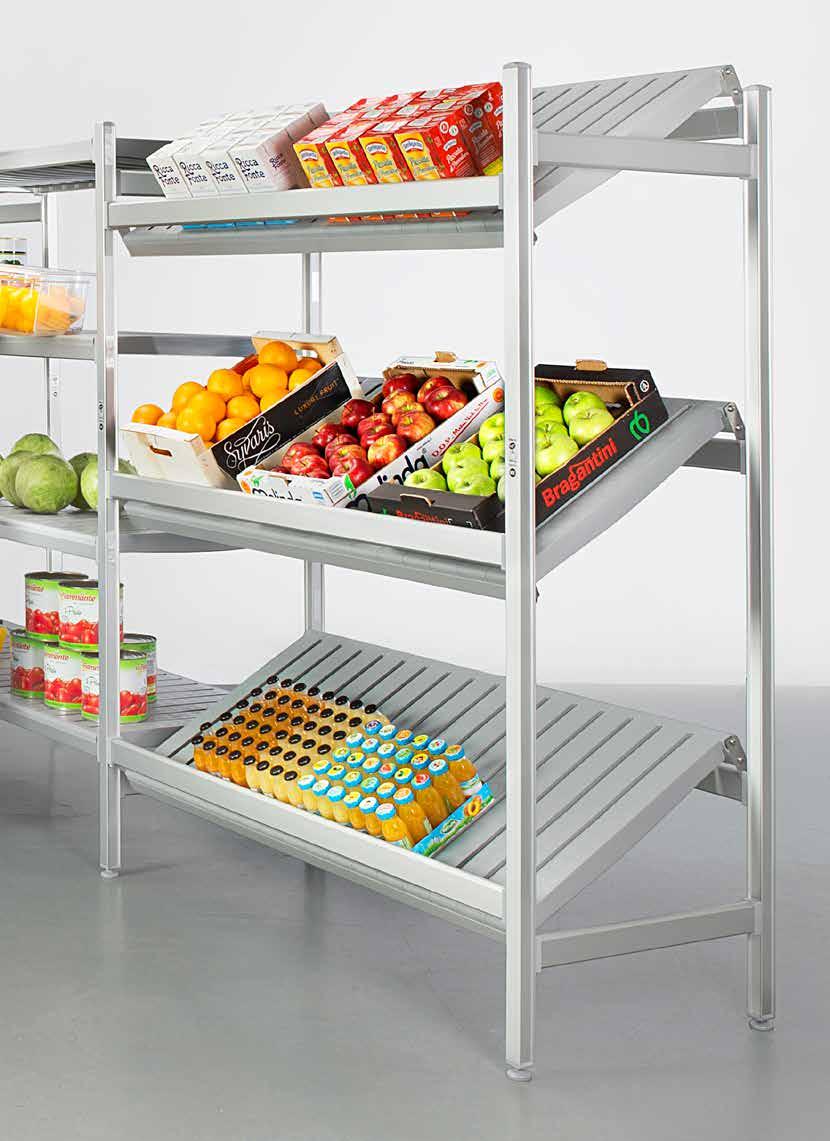

21 21

22 Seinälle kiinnitettävät hyllyt L + 85 SEINÄLLE KIINNITETTÄVÄT HYLLYT 190 Leveys mm (W) MFB300 MFB W L ILMAAOILLA AUSTETTU HYLLY HDPE-LAMELLEILLA YHTENÄINEN ALUMIINILAMELLIT Leveys (W) Leveys (W) Pituus (L) Pituus (L) Sisältää neljä kiinnikettä päätyjä varten Sisältää neljä kiinnikettä päätyjä varten ILMAAOILLA VAUSTETTU ALUMIINIHYLLY HDPE-LAMELLEILLA Pituus mm (L) Leveys 300 (W) Leveys 375 (W) 400 KFS292 KFS KFS294 KFS KFS296 KFS KFS298 KFS KFS300 KFS KFS302 KFS KFS304 KFS KFS306 KFS KFS308 KFS KFS310 KFS KFS312 KFS KFS314 KFS389 YHTENÄINEN ALUMIINIHYLLY ALUMIINILAMELLEILLA Pituus mm (L) Leveys 300 (W) Leveys 375 (W) 400 KFP292 KFP KFP294 KFP KFP296 KFP KFP298 KFP KFP300 KFP KFP302 KFP KFP304 KFP KFP306 KFP KFP308 KFP KFP310 KFP KFP312 KFP KFP314 KFP389 Keskimmäinen seinäkiinnike KESKIMMÄINEN SEINÄKIINNIKE Leveys mm 300 (W) 375 (W) KF30 KF

23 Bancali in alluminio - Scaffale mobile 23

24 Tarvikkeet TAAT UNGOSSA OLEVIEN EIKIEN PEITTOON KFSET2 Kuvaus Viiden tarran arkki rungossa olevien reikien peittoon (10 arkin pakkaus) HYLLYNKANNATIN (ALAHYLLYÄ VATEN, 320 MM LATTIASTA) Leveys mm (W) KF30 KF37 KF45 KF52 KF60 PAINON JAKAUTUMISTA TASAAVAT LEVYT Kuvaus KFSC2 Painon jakautumista tasaavat levyt lattialle 100 x 100 x 4 mm SÄÄDETTÄVÄ JALKA, UUVAUS LATTIAAN TAI KATTOON Kuvaus KFBPS2 Säädettävä jalka, ruuvaus lattiaan tai kattoon (Kumitiiviste sisältyy toimitukseen) UNKO-OSAN SEINÄKIINNIKE (90 ) Kuvaus KFSFP2 ungon seinäkiinnike (90 ) ruostumatonta terästä (mutterit ja pultit eivät sisälly toimitukseen) UNKO-OSAN SEINÄKIINNIKE (OMEGA) Kuvaus KFSFP4 ungon seinäkiinnike (OMEGA, ruuvit ja pultit eivät sisälly toimitukseen) LIITOSOSA IDENTTISILLE JA VIEEKKÄISILLE UNKO-OSILLE Kuvaus KFSAS2 uostumatonta terästä oleva liitososa identtisille ja vierekkäisille runko-osille IPUSTUSLAMELLI Hyllytyyppi (HDPE) ILMAAOILLA VAUSTETTU ALUM. YHTENÄINEN ALUM. Leveys mm (W) KFEB30 KFEB37 KFEB45 KFEB52 KFEB60 40 kg S-KOUKKU UOSTUMATONTA TEÄSTÄ Kuvaus SPX313 S-ripustuskoukku ruostumatonta terästä K160 mm, Ø6 mm 50 kg HDPE-KOUKKU SPX300 HDPE-ripustuskoukku, kantavuus 50 kg Kuvaus 24

25 LAITASUOJA HYLLYLEVYN PITKÄLLE SIVULLE VANKKA Pituus mm (L) Pituus mm (L) 400 KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG KFG025 LAITASUOJA HYLLYLEVYN PITKÄLLE SIVULLE KEVYT Pituus mm (L) Pituus mm (L) 400 KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT KFGT19 LAITASUOJA HYLLYN PÄÄTYYN VANKKA Leveys mm (W) KFG300 KFG375 KFG450 KFG525 KFG600 LAITASUOJA HYLLYN PÄÄTYYN KEVYT Leveys mm (W) KFGT30 KFGT37 KFGT45 KFGT52 KFGT60 TAAKIINNITTEINEN ETIKETTITASKU Kuvaus KFET10 Tarrakiinnitteinen etikettitasku kirkasta PVC-muovia 100 x 25 mm KFET20 Tarrakiinnitteinen etikettitasku kirkasta PVC-muovia 200 x 25 mm KFET30 Tarrakiinnitteinen etikettitasku kirkasta PVC-muovia 1000 x 25 mm 25

26 26

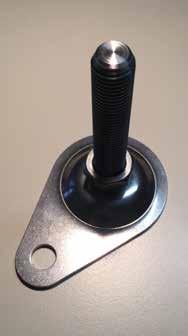

27 TONON-ratkaisut laivoille (risteilyalukset ja huvipurret) Vakiojalat on korvattu ST-jaloilla, jotka kiinnitetään ST-levyn avulla laivan kanteen. Kaikissa hyllyissä on laitasuojat (yhtenäiset) kummallakin pitkällä sivulla ja kunkin hyllyosan kummassakin päädyssä. Kaapit 27

28 Title text 28

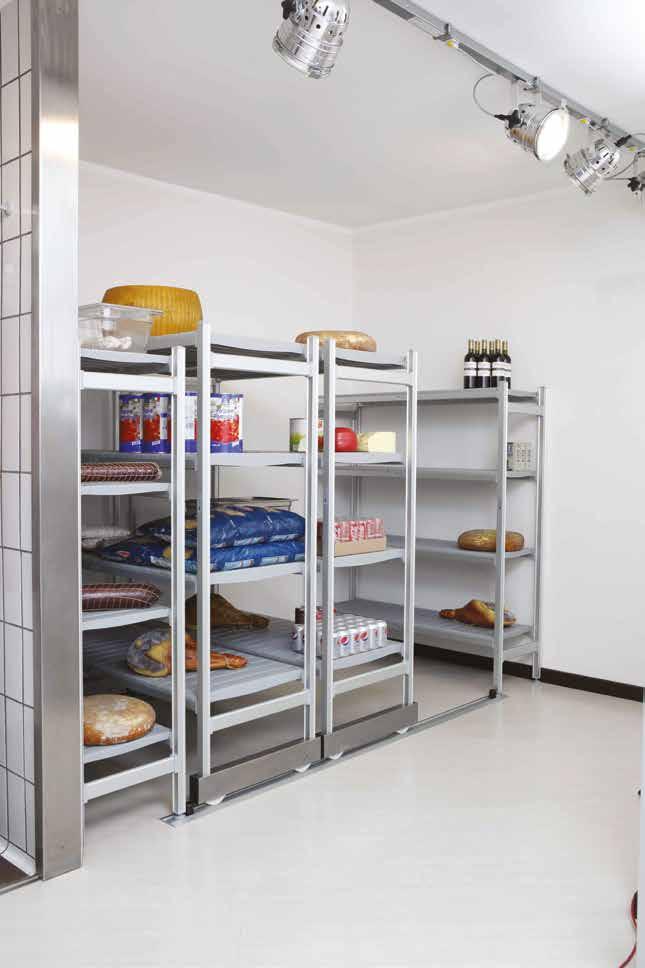

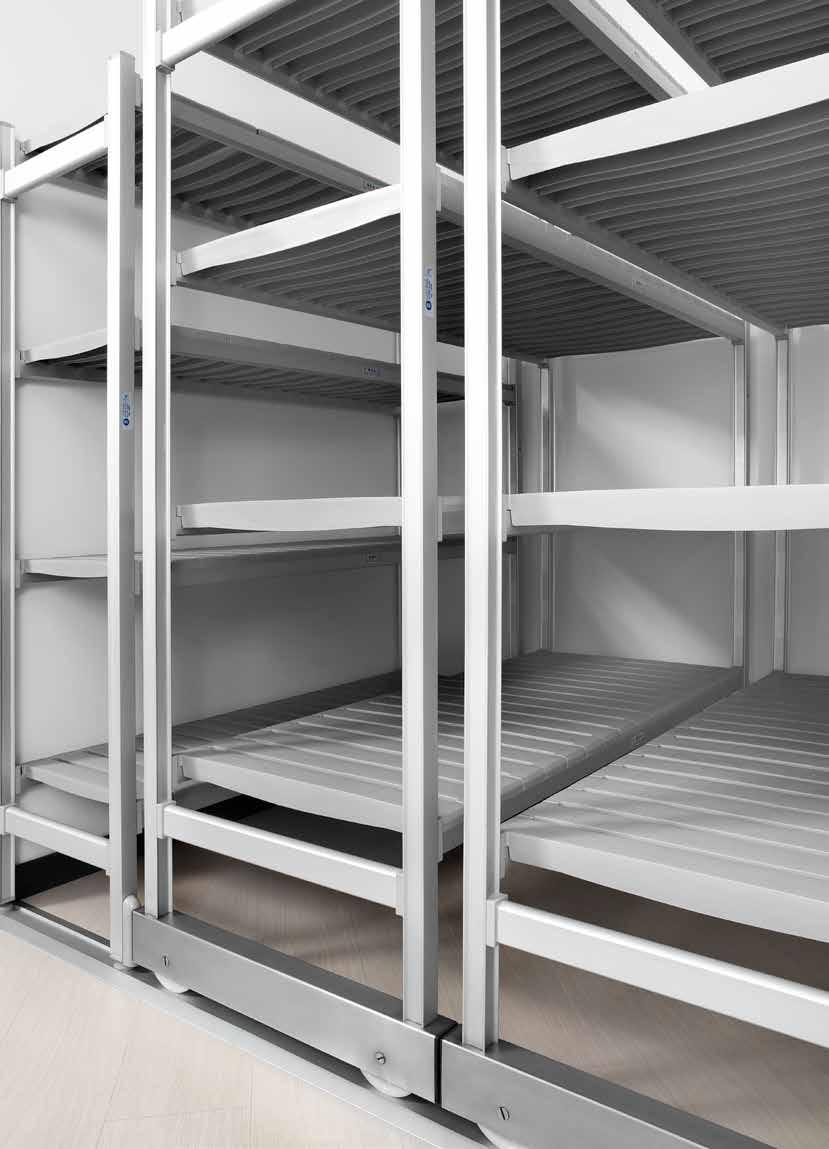

29 Siirtohyllyjärjestelmä (HD) 29

30 KOMPAKTI SIITOHYLLYJÄJESTELMÄ (HD) Varastokapasiteetti neliömetriä kohden on siirtohyllyjärjestelmässä kiinteää hyllyratkaisua suurempi. uostumattomat, 20 mikronin anodisoidusta alumiinista valmistetut hyllyt ovat ihanteelliset kylmätiloihin. Lamellit HDPE-muovia tai alumiinia. HDPE on myrkytön, kemiallisesti kestävä muovi, joka on sertifioitu käyttöön suorassa kosketuksessa elintarvikkeiden kanssa. Vähäinen hygroskooppinen absorptio. Irrotettavat lamellit kestävät konepesua. Helat on piilotettu rakenteen sisään, ja ne ovat kaikki ruostumatonta terästä. HD System -hyllyjärjestelmän asennus ei vaadi työkaluja mm mm H H = 1650 / 1800 / 1950 / 2100 / 2250 mm 30

31 31

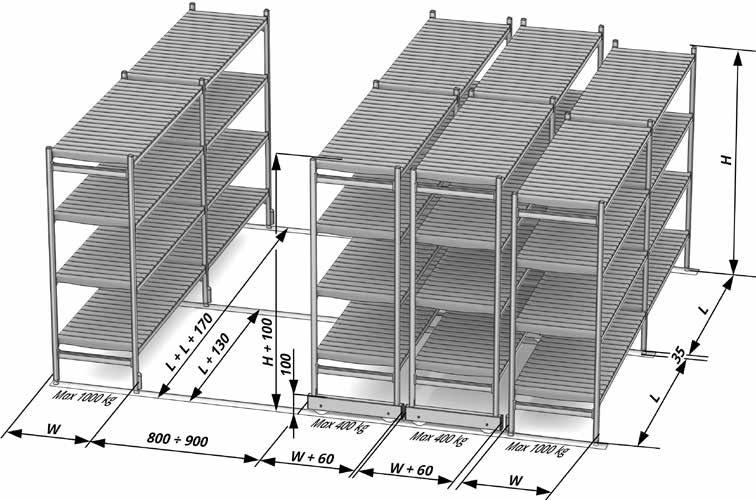

32 Mitat millimetreissä ungon päätyosa 4 Pyörästö ruostumatonta terästä 2 ungon keskiosa 5 Alempi ohjauskisko 3 Ilmaraoilla varustettu hylly 6 Kumipuskuri Sirrtohyllyjärjestelmä (HD) lattialla olevalla ohjauskiskolla Osat ALUMIININEN UNGON PÄÄTYOSA H 1550 / 1700 / 1850 / 2000 / 2150 * Pos. Korkeudet mm (H) Leveys mm (W) KFT298 KFT373 KFT448 KFT523 KFT KFT300 KFT375 KFT450 KFT525 KFT KFT301 KFT376 KFT451 KFT526 KFT KFT302 KFT377 KFT452 KFT527 KFT KFT303 KFT378 KFT453 KFT528 KFT603 * 2PCGHD SUOSITELLAAN KAIKILLE UNKO-OSILLE ALUMIININEN UNGON KESKIOSA H 1550 / 1700 / 1850 / 2000 / 2150 * Pos. Korkeudet mm (H) Leveys mm (W) KFC298 KFC373 KFC448 KFC523 KFC KFC300 KFC375 KFC450 KFC525 KFC KFC301 KFC376 KFC451 KFC526 KFC KFC302 KFC377 KFC452 KFC527 KFC KFC303 KFC378 KFC453 KFC528 KFC603 * 2PCGHD SUOSITELLAAN KAIKILLE UNKO-OSILLE 32

33 HYLLY ILMAAOILLA (HDPE) Vain kiinteille runko-osille Pos. Pituus mm (L) Leveys mm (W) KFS300 KFS375 KFS450 KFS525 KFS KFS302 KFS377 KFS452 KFS527 KFS KFS304 KFS379 KFS454 KFS529 KFS KFS306 KFS381 KFS456 KFS531 KFS KFS308 KFS383 KFS458 KFS533 KFS KFS310 KFS385 KFS460 KFS535 KFS KFS312 KFS387 KFS462 KFS537 KFS KFS314 KFS389 KFS464 KFS539 KFS KFS316 KFS391 KFS466 KFS541 KFS KFS318 KFS393 KFS468 KFS543 KFS KFS320 KFS395 KFS470 KFS545 KFS KFS322 KFS397 KFS472 KFS547 KFS622 HYLLY ILMAAOILLA (HDPE) Vain siirrettäville runko-osille Pos. Pituus mm (L) Leveys mm (W) KFS450 KFS525 KFS KFS452 KFS527 KFS KFS454 KFS529 KFS KFS456 KFS531 KFS KFS458 KFS533 KFS KFS460 KFS535 KFS KFS462 KFS537 KFS KFS464 KFS539 KFS KFS466 KFS541 KFS KFS468 KFS543 KFS KFS470 KFS545 KFS KFS472 KFS547 KFS622 PYÖÄSTÖ UOSTUMATONTA TEÄSTÄ Pos. Kuvaus BS45HD Pyörästö ruostumatonta terästä Leveys 450 mm 4 BS52HD Pyörästö ruostumatonta terästä Leveys 525 mm BS60HD Pyörästö ruostumatonta terästä Leveys 600 mm LATTIALLA OLEVA OHJAUSKISKO ALUMIINIA Pos. Kuvaus 5 SGP8HD Kaksi ohjainkiskoa 8 m (4 + 4) SGPMHD äätälöidyt ohjauskiskot KUMIPUSKUI Pos. Kuvaus x 2 6 2PCGHD Kaksi kumipuskuria HD-hyllyjärjestelmään Alempaan ohjauskiskoon on myös saatavana lisätarvikkeena pysäyttimet 2AGPHD 33

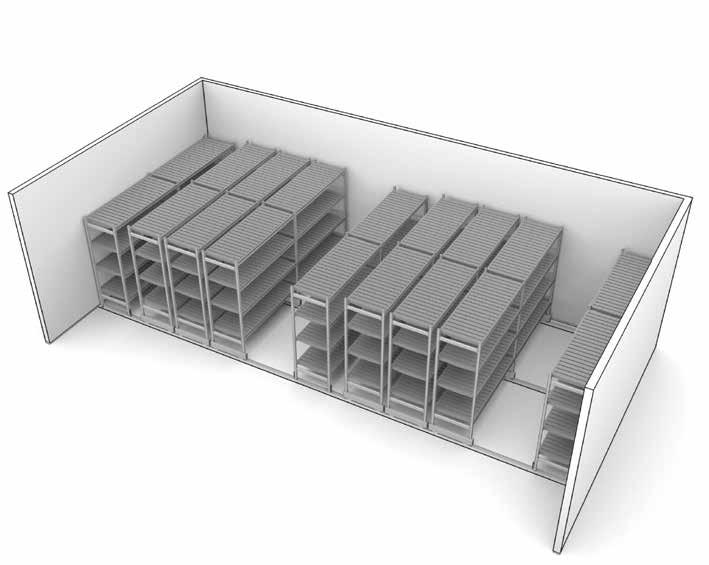

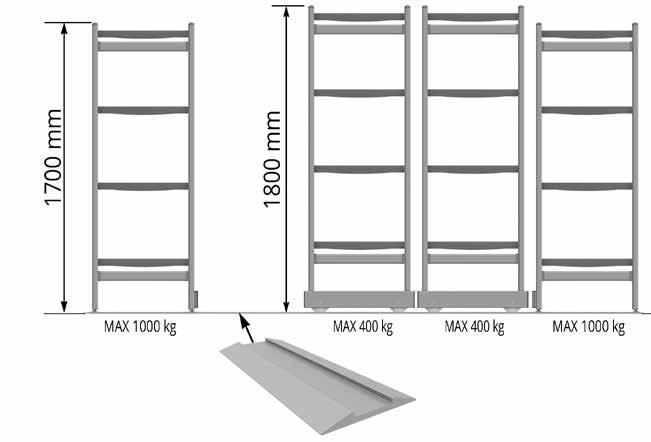

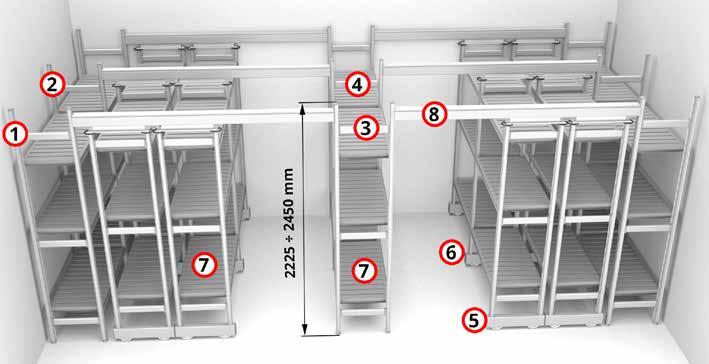

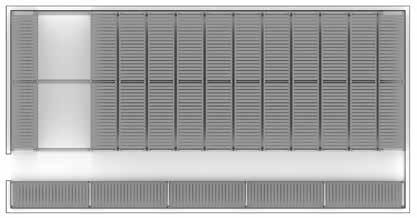

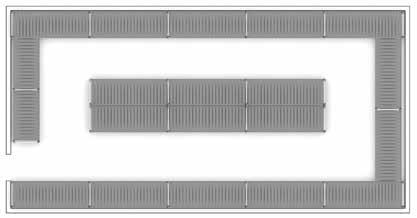

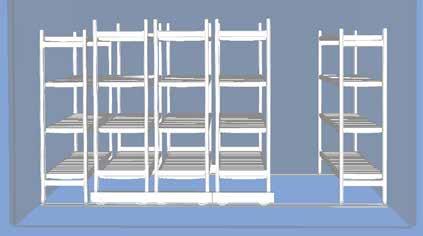

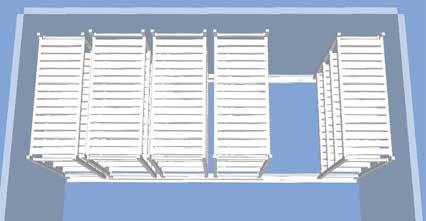

34 Alempi ohjauskisko (max 4000 x 100 x 10 mm) 1 ungon päätyosa 2 ungon keskiosa 3 Ilmaraoilla varustettu hylly 4 Pyörästö ruostumatonta terästä 5 Alempi ohjauskisko 6 Kumipuskuri Esimerkkejä varastokapasiteetin kasvattamisesta Huone 4,5 x 9 m 40.5 m 2 Vakiohyllyjärjestelmä 20.7 m 2 HD-hyllyjärjestelmä 33.6 m % VAASTOTILAA 34

35 HD-HYLLYJÄJESTELMÄ 3D-MUODOSSA 35

36 HD-hyllyjärjestelmä yläpuolisella ohjauskiskolla Yläpuolisella ohjauskiskolla varustetussa TONONin HD-hyllyjärjestelmässä on aivan samat ominaisuudet kuin HD-vakiohyllyjärjestelmässä, mutta nyt lattia jää esteettömäksi. Pituus, syvyys ja korkeus ovat vapaasti valittavissa. HD-hyllyjärjestelmä Yläpuolisen ohjainkiskon suosiota selittävät myös sen uskomaton lujuus ja kantavuus. 1 Kiinteä päätyosa 5 Siirrettävä päätyosa 2 Kiinteä keskiosa 6 Siirrettävä keskiosa 3 Kiinteä välissä oleva päätyosa 7 Ilmaraoilla varustettu hylly 4 Kiinteä välissä oleva keskiosa 8 Ylempi ohjauskisko KIINTEÄT UNKO-OSAT (KUMISUOJUKSET SISÄLTYVÄT TOIMITUKSEEN) Pos. Kuvaus SFT300 Kiinteä päätyosa H L HD-hyllyjärjestelmä yläpuolisella ohjauskiskolla osat SFT375 Kiinteä päätyosa H L 375 SFT450 Kiinteä päätyosa H L 450 SFT525 Kiinteä päätyosa H L 525 SFT600 Kiinteä päätyosa H L 600 SFC300 Kiinteä keskiosa H L 300 SFC375 Kiinteä keskiosa H L 375 SFC450 Kiinteä keskiosa H L 450 SFC525 Kiinteä keskiosa H L 525 SFC600 Kiinteä keskiosa H L 600 SFTI30 Kiinteä välissä oleva päätyosa H L 300 SFTI37 Kiinteä välissä oleva päätyosa H L 375 SFTI45 Kiinteä välissä oleva päätyosa H L 450 SFTI52 Kiinteä välissä oleva päätyosa H L 525 SFTI60 Kiinteä välissä oleva päätyosa H L 600 SFCI30 Kiinteä välissä oleva keskiosa H L 300 SFCI37 Kiinteä välissä oleva keskiosa H L 375 SFCI45 Kiinteä välissä oleva keskiosa H L 450 SFCI52 Kiinteä välissä oleva keskiosa H L 525 SFCI60 Kiinteä välissä oleva keskiosa H L 600 EIKOISMITTOJA SAATAVANA PYYDETTÄESSÄ 36

37 SIIETTÄVÄT UNKO-OSAT Pos. Kuvaus 5 6 SMT450 Siirrettävä päätyosa H L 450 SMT525 Siirrettävä päätyosa H L 525 SMT600 Siirrettävä päätyosa H L 600 SMC450 Siirrettävä keskiosa H L 450 SMC525 Siirrettävä keskiosa H L 525 SMC600 Siirrettävä keskiosa H L 600 EIKOISMITTOJA SAATAVANA PYYDETTÄESSÄ ILMAAOILLA VAUSTETTU ALUMIINIHYLLY HDPE-LAMELLEILLA Pos. Pituus mm (L) Leveys mm (W) KFS300 KFS375 KFS450 KFS525 KFS KFS302 KFS377 KFS452 KFS527 KFS KFS304 KFS379 KFS454 KFS529 KFS KFS306 KFS381 KFS456 KFS531 KFS KFS308 KFS383 KFS458 KFS533 KFS KFS310 KFS385 KFS460 KFS535 KFS KFS312 KFS387 KFS462 KFS537 KFS KFS314 KFS389 KFS464 KFS539 KFS KFS316 KFS391 KFS466 KFS541 KFS KFS318 KFS393 KFS468 KFS543 KFS KFS320 KFS395 KFS470 KFS545 KFS KFS322 KFS397 KFS472 KFS547 KFS622 Vain kiinteille runko-osille Kiinteille ja siirrettäville runko-osille YLEMPI OHJAUSKISKO Pos. Kuvaus 8 S90MCP Ylempi ohjauskisko, H 90 Ei ohjauskiskoa lattialla 37

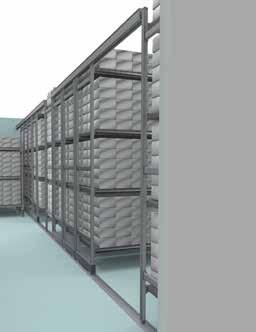

38 TONON-referenssi Täysin optimoitu varastotila 38

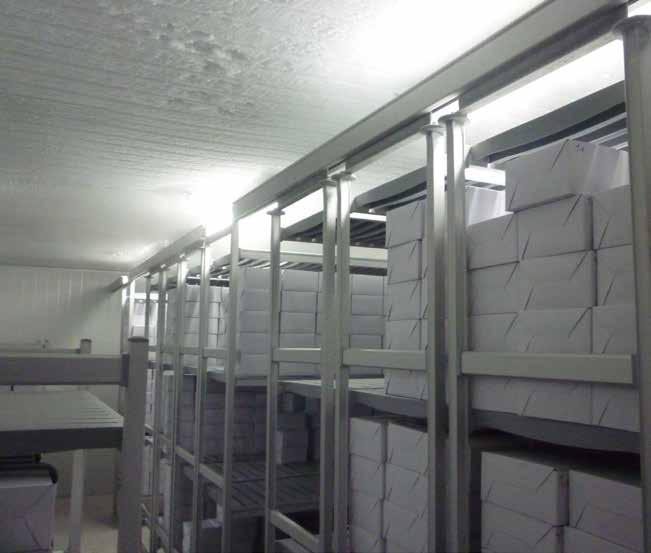

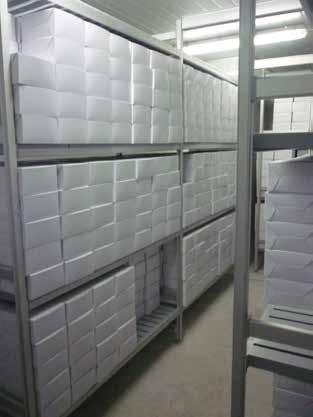

39 Yli kakkulaatikkoa yhdessä paikassa 39

40 40

41 Kärryt 41

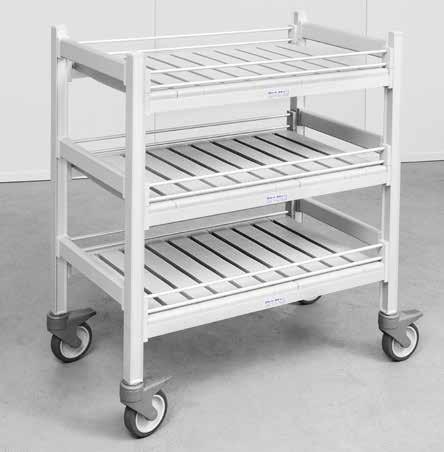

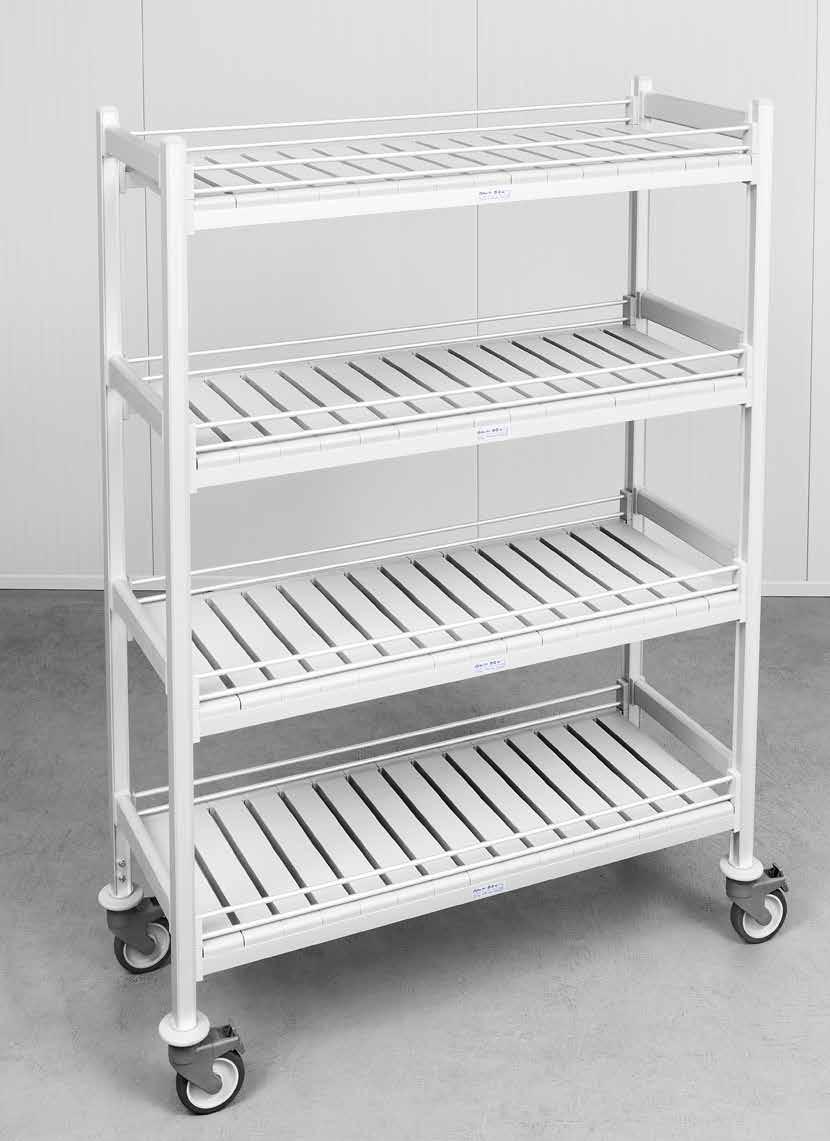

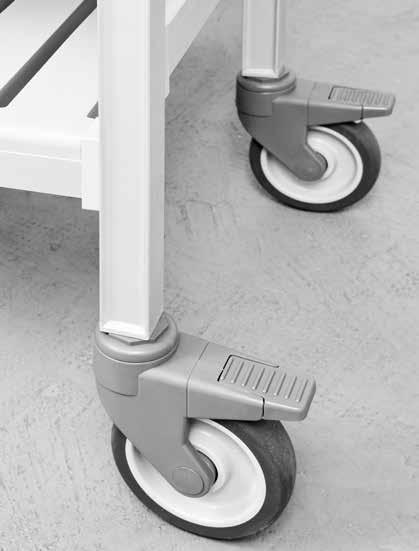

42 Kärryt on muotoiltu kevyiksi käsitellä, ja niiden liike on vakaa ja tasainen. unko anodisoitua alumiinia, neljä jarruilla ja hartsisuojuksilla varustettua pyörää. Hyllyissä on irrotettavat ja napsautuksella kiinnitettävät lamellit nopeaan ja helppoon puhdistukseen. Kantavuus 250 kg S1845 Kärryn runkosarja H KFS462 (n.4) n.4 TONON-hyllyt 1150x450 Kantavuus 125 kg Valinnainen S1045 Kärryn runkosarja H KFS458 (n.3) n.3 TONON-hyllyt 1000x450 + KFGT12 (n.6) n.6 Hyllyn laitasuoja L

43 Kantavuus 125 kg CE2315 Esittelykärry, korkeus 1700 mm, kolme hyllyä HDPE-lamelleilla Kantavuus 125 kg Jarruilla varustetut kääntyvät, kevyesti pyörivät pyörät 43

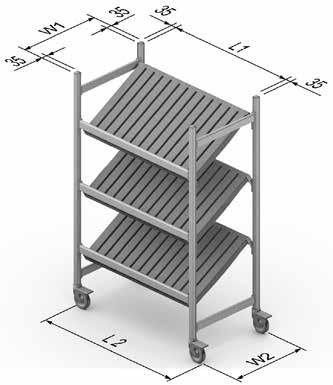

44 H = Korkeus 1050 mm, kantavuus 125 kg ALUMIINIKÄYN UNKOSAJA H 1050 MM H L1 L2 W1 W2 S L + 70 mm L mm S L + 70 mm L mm S L + 70 mm L mm S L + 70 mm L mm L = KATSO HYLLYJEN PITUUDET ALTA Jarruilla varustetut pyörät, valinnaiset puskurit H = Korkeus 1800 mm, kantavuus 250 kg ALUMIINIKÄYN UNKOSAJA H 1800 mm H L1 L2 W1 W2 S L + 70 mm L mm S L + 70 mm L mm S L + 70 mm L mm S L + 70 mm L mm L = KATSO HYLLYJEN PITUUDET ALTA ILMAAOILLA VAUSTETTU HYLLY HDPE-LAMELLEILLA Pituus mm (L) Leveys mm (W) KFS367 KFS442 KFS517 KFS KFS369 KFS444 KFS519 KFS KFS371 KFS446 KFS521 KFS KFS373 KFS448 KFS523 KFS KFS375 KFS450 KFS525 KFS KFS377 KFS452 KFS527 KFS KFS379 KFS454 KFS529 KFS KFS381 KFS456 KFS531 KFS KFS383 KFS458 KFS533 KFS KFS385 KFS460 KFS535 KFS KFS387 KFS462 KFS537 KFS KFS389 KFS464 KFS539 KFS KFS391 KFS466 KFS541 KFS KFS393 KFS468 KFS543 KFS KFS395 KFS470 KFS545 KFS KFS397 KFS472 KFS547 KFS KFS399 KFS474 KFS549 KFS KFS401 KFS476 KFS551 KFS KFS403 KFS478 KFS553 KFS KFS405 KFS480 KFS555 KFS KFS407 KFS482 KFS557 KFS KFS409 KFS484 KFS559 KFS634 Jarruilla varustetut pyörät, puskurit ILMAAOILLA AUSTETTU HYLLY HDPE-LAMELLEILLA Pituus (L) Sisältää neljä kiinnikettä päätyjä varten Leveys (W) 44

45 ILMAAOILLA VAUSTETTU ALUMIINIHYLLY ALUMIINILAMELLEILLA Pituus mm (L) Leveys mm (W) KFL367 KFL442 KFL517 KFL KFL369 KFL444 KFL519 KFL KFL371 KFL446 KFL521 KFL KFL373 KFL448 KFL523 KFL KFL375 KFL450 KFL525 KFL KFL377 KFL452 KFL527 KFL KFL379 KFL454 KFL529 KFL KFL381 KFL456 KFL531 KFL KFL383 KFL458 KFL533 KFL KFL385 KFL460 KFL535 KFL KFL387 KFL462 KFL537 KFL KFL389 KFL464 KFL539 KFL KFL391 KFL466 KFL541 KFL KFL393 KFL468 KFL543 KFL KFL395 KFL470 KFL545 KFL KFL397 KFL472 KFL547 KFL KFL399 KFL474 KFL549 KFL KFL401 KFL476 KFL551 KFL KFL403 KFL478 KFL553 KFL KFL405 KFL480 KFL555 KFL KFL407 KFL482 KFL557 KFL KFL409 KFL484 KFL559 KFL634 Mitat millimetreissä ILMAAOILLA ALUMIINILAMELLIT Pituus (L) Sisältää neljä kiinnikettä päätyjä varten Leveys (W) SILEÄ ALUMIINIHYLLY ALUMIINILAMELLEILLA Pituus mm (L) Leveys mm (W) KFP367 KFP442 KFP517 KFP KFP369 KFP444 KFP519 KFP KFP371 KFP446 KFP521 KFP KFP373 KFP448 KFP523 KFP KFP375 KFP450 KFP525 KFP KFP377 KFP452 KFP527 KFP KFP379 KFP454 KFP529 KFP KFP381 KFP456 KFP531 KFP KFP383 KFP458 KFP533 KFP KFP385 KFP460 KFP535 KFP KFP387 KFP462 KFP537 KFP KFP389 KFP464 KFP539 KFP KFP391 KFP466 KFP541 KFP KFP393 KFP468 KFP543 KFP KFP395 KFP470 KFP545 KFP KFP397 KFP472 KFP547 KFP KFP399 KFP474 KFP549 KFP KFP401 KFP476 KFP551 KFP KFP403 KFP478 KFP553 KFP KFP405 KFP480 KFP555 KFP KFP407 KFP482 KFP557 KFP KFP409 KFP484 KFP559 KFP634 YHTENÄINEN ALUMIINILAMELLIT Pituus (L) Sisältää neljä kiinnikettä päätyjä varten Leveys (W) HYLLYN LAITASUOJUS KÄYIHIN ef. PAGE 23 Kuvaus Hyllyn laitasuojus kärryihin 45

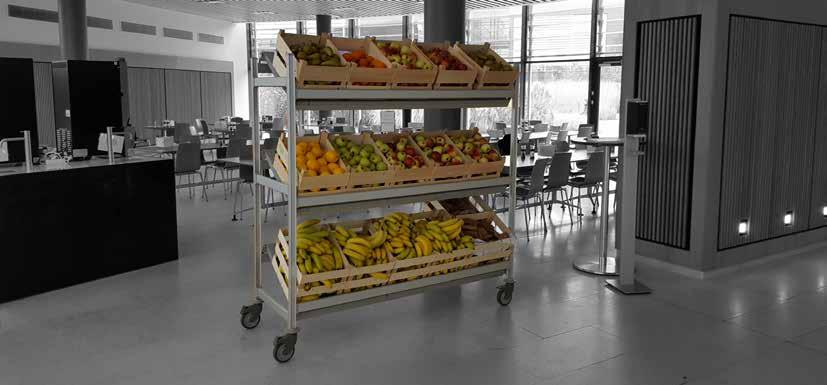

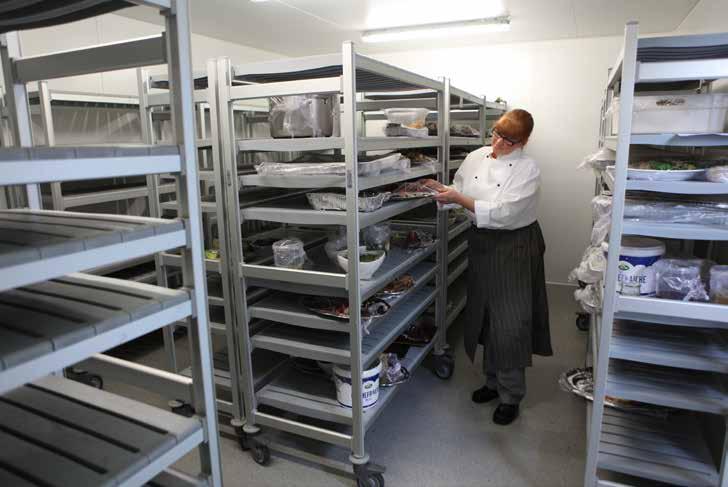

46 ESITTELYKÄY Mittatilauksesta asiakkaan tarpeiden mukaan Esittelykärryt voidaan valmistaa mittatilauksesta asiakkaan erityistarpeiden mukaan. Vakiokorkeus: 1800 mm Kantavuus: 125 kg Esittelykärry, korkeus 1700 mm ESITTELYKÄY H 1700, KOLME HYLLYÄ HDPE-LAMELLEILLA Kokonaismitat mm Hylly mm L2 W2 L1 W1 CE CE KÄYT VOIDAAN VALMISTAA MITTATILAUKSESTA ASIAKKAAN EITYISTAPEIDEN MUKAAN Kantavuus 125 kg 46

47 47

48 48

49 Tarjotinkärryt 49

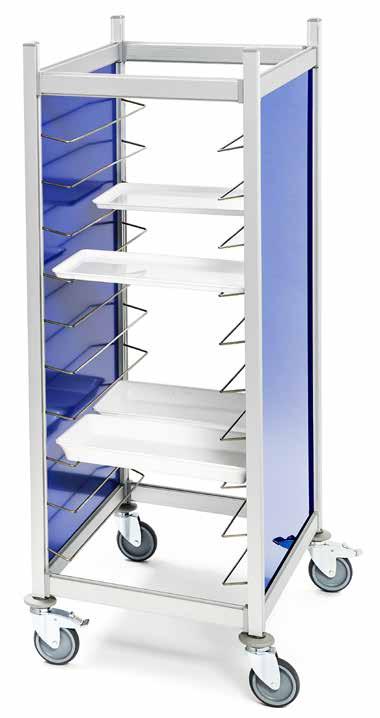

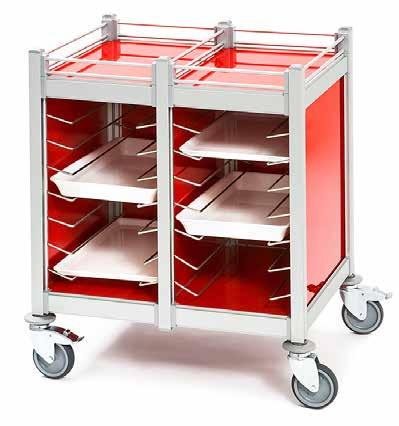

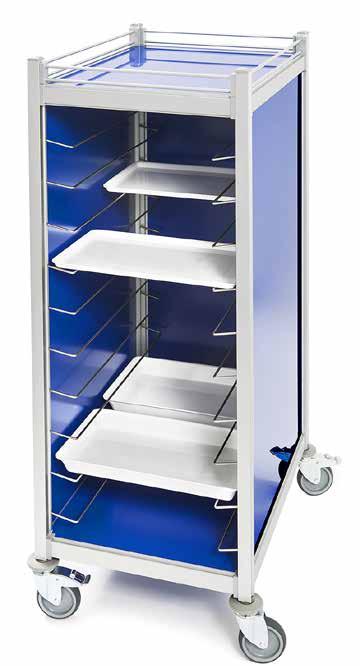

50 Alumiininen tarjotinkärry Kevyt, kestävä, modulaarinen ja ruostumaton. Uusi TONON-tarjotinkärry on suunniteltu erityisesti tukemaan ravintoloiden, kahviloiden, ruokaloiden ja hotellien itsepalvelutoimintoja TONON-tarjotinkärryssä on vankka ruostumaton runko (20 mikronin anodisoitua alumiinia). TONON-tarjotinkärryissä on aina korkealaatuista alumiinikomposiittia olevat sivulevyt. Levyistä on saatavana kahdeksan eri väriä, joko kiiltävällä tai matalla viimeistelyllä. Tarjottimet asetetaan taivutetusta ST-tangosta. Tarjotintukien välinen etäisyys on vakiona 75, 100, 125, 150 tai 175 mm, mutta se voidaan myös määrittää mittatilaustyönä. TONON-tarjotinkärry sopii GN-, EN- ja FN-tarjottimille sekä puolisuunnikkaan muotoisille ja erikoismuotoilluille tarjottimille. Yhdessä kärryssä on mallista riippuen tilaa 7 32 tarjottimelle. - yksi tai kaksi tarjotinta kerrosta kohden Galvanoitua terästä olevat kääntyvät pyörät on varustettu suojuksilla. Kahdessa pyörässä on jarrut. TONON-vaunun kokonaiskantavuus on 120 kg. TONON-tarjotinkärryn kokonaiskorkeus on 1680 mm. Jos vakiokokoonpanot eivät vastaa tarpeitasi, voimme aina valmistaa mittatilauksena. Juuri oikeanlaisen TONON-tarjotinkärryn. Tarvikkeet Ylälevy laitasuojalla. Taustalevy asennusosineen. Pohjalevy. Pyörät iskunkestävää polymeeriä (synteettistä hartsia) tai vaahdotettua polyuretaania. Asiakkaan toiveiden mukaan painettu sivupaneeli. Kahvat (2 kpl) iskunkestävää polymeeriä (synteettinen hartsi). 50

51 Sivupaneelien värivaihtoehdot AL 9016 AL 5005 AL 1023 AL 9005 Valkoinen Kiiltävä / Matta Kirkkaansininen Kiiltävä / Matta Keltainen Kiiltävä / Matta Musta Kiiltävä / Matta AL 3020 AL 6005 AL 5002 AL 9006 / 9016 Punainen Kiiltävä / Matta Vihreä Kiiltävä / Matta Tummansininen Kiiltävä / Matta Hopea/Valkoinen Matta / Matta uostumaton teräs, pyöreä 51

52 Tarjotinkärry, 1 torni s s uostumaton teräs, pyöreä b a b a Yksi torni, yksi tarjotin kerrosta kohden Yksi torni, kaksi tarjotinta kerrosta kohden YKSI TONI, YKSI TAJOTIN KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä ,5 0,28 GZ07N0 GN 530 x (a) x (b) 23 0,28 GZ08N x x710x H ,28 GZ10N H = ,28 GZ12N ,28 GZ16N ,5 0,28 EZ07N0 EN 530 x (a) x (b) 23 0,28 EZ08N x x710x H ,28 EZ10N H = ,28 EZ12N ,28 EZ16N4 YKSI TONI, KAKSI TAJOTINTA KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä ,5 0,34 GZ14N5 GN 530 x (a) x (b) 26 0,34 GZ16N x x850x H ,34 GZ20N H = ,28 GZ24N ,34 GZ32N ,5 0,37 EZ14N5 EN 530 x (a) x (b) 26,5 0,37 EZ16N x x940x H230 27,5 0,37 EZ20N H = ,5 0,37 EZ24N ,5 0,37 EZ32N ,5 0,37 UZ14N0 UN 457 x (a) x (b) 26 0,37 UZ16N x x940x H ,37 UZ20N H = ,37 UZ24N ,37 UZ32N4 52

53 Tarjotinkärry, 2 tornia s s uostumaton teräs, pyöreä b a b Kaksi tornia Yksi tarjotin kerrosta kohden a Kaksi tornia Kaksi tarjotinta kerrosta kohden KAKSI TONIA YKSI TAJOTIN KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä ,5 0,56 GZ14N1 GN 530 x (a) x (b) 37,5 0,56 GZ16N x 680 Kaksi pakettia 1730x710x H230 39,5 0,56 GZ20N H = ,5 0,56 GZ24N ,5 0,56 GZ32N ,56 EZ14N1 EN 530 x (a) x (b) 38 0,56 EZ16N x 680 Kaksi pakettia 1730x710x H ,56 EZ20N H = ,56 EZ24N ,56 EZ32N ,5 0,51 UZ14N1 UN 457 x (a) x (b) 37,5 0,51 UZ16N x 610 Kaksi pakettia 1730x640x H230 39,5 0,56 UZ20N H = ,5 0,51 UZ24N ,5 0,51 UZ32N5 KAKSI TONIA KAKSI TAJOTINTA KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä GN 530 x ,5 0,68 GZ28N6 (a) x (b) 1240 x 820 Kaksi pakettia 1730x850x H230 H = ,5 0,68 GZ32N7 EN 530 x ,75 EZ28N6 (a) x (b) 1240 x 910 Kaksi pakettia 1730x940x H230 H = ,75 EZ32N7 53

54 Tarjotinkärry, korkeus 950 mm uostumaton teräs, pyöreä b a b a b a Yksi torni Yksi tarjotin kerrosta kohden Yksi torni Kaksi tarjotinta kerrosta kohden Kaksi tornia Yksi tarjotin kerrosta kohden uostumaton teräs, L-muoto TAJOTINKÄY, YKSI TONI SEITSEMÄLLE TAJOTTIMELLE, 75 MM:N PYSTYSUUNTAINEN VÄLISTYS, YKSI TAJOTIN KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä GN 530 x 325 EN 530 x 370 UN 457 x (a) x (b) 460 x 680 H = 950 (a) x (b) 505 x 680 H = 950 (a) x (b) 491 x 680 H = x710x230 20,5 0,16 GB07N0 1000x710x ,16 EB07N0 1000x710x230 20,5 0,16 UB07N0 TAJOTINKÄY, YKSI TONI 14:LLE TAJOTTIMELLE, 75 MM:N PYSTYSUUNTAINEN VÄLISTYS, KAKSI TAJOTINTA KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä GN 530 x 325 EN 530 x 370 UN 457 x (a) x (b) 665 x 820 H = 950 (a) x (b) 665 x 910 H = 950 (a) x (b) 595 x 910 H = x850x H ,20 GB14N1 1000x940x H ,22 EB14N1 1000x940x H ,22 UB14N1 TAJOTINKÄY, KAKSI TONIA 14:LLE TAJOTTIMELLE, 75 MM:N PYSTYSUUNTAINEN VÄLISTYS, YKSI TAJOTIN KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä GN 530 x 325 EN 530 x 370 UN 457 x (a) x (b) 830 x 680 H = 950 (a) x (b) 920 x 680 H = 950 (a) x (b) 890 x 610 H = 950 To pakker 1000x710x H230 To pakker 1000x710x H230 To pakker 1000x710x H ,33 GB14N2 30,5 0,33 EB14N2 30 0,29 UB14N2 54

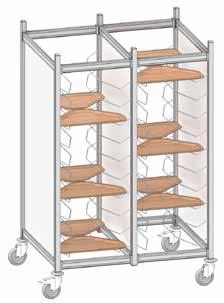

55 Tarjotinkärry puolisuunnikkaan muotoisille tarjottimille, pyöreät ST-kannattimet s s uostumaton teräs, pyöreä b a b a Yksi torni, kaksi tarjotinta kerrosta kohden Kaksi tornia Kaksi tarjotinta kerrosta kohden YKSI TONI, KAKSI TAJOTINTA KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä ,72 TZ14N0 TZ 480 x (a) x (b) 25 0,72 TZ16N x x900x H ,72 TZ20N H = ,72 TZ24N ,72 TZ32N4 KAKSI TONIA KAKSI TAJOTINTA KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä TZ 480 x 340 Kaksi pakettia (a) x (b) 42 1,30 TZ28N1 1730x900x H x Yksi paketti H = ,30 TZ32N2 1730x900x H370 Tarjotinkärry K950 mm puolisuunnikkaan muotoisille tarjottimille, pyöreät ST-kannattimet B A 75 TAJOTINKÄY, KAKSI TONIA 28:LLE TAJOTTIMELLE, 75 MM:N PYSTYSUUNTAINEN VÄLISTYS, YKSI TAJOTIN KEOSTA KOHDEN Tarjotinten asettelu Tarjotinmalli Tarjotinten enimmäismäärä Pystysuuntainen välistys Tarjotinkärryn mitat (mm) Pakkauksen mitat (mm) Paino (kg) kg Tilavuus (m³) m³ Pyöreä TZ 480 x (a) x (b) 1140 x 870 H = 950 To pakker 1000x710x H230 + Én pakke 1000x900x H ,74 TB28N0 55

56 Tilauksen yhteydessä valittavat tarvikkeet Taustalevyt TAUSTALEVY YHDEN TONIN TAJOTINKÄYYN, KOKEUS 1680 MM Tarjotinkärryn mitat 460x x x x x x870 Taustalevyt Paino (kg) 4,9 5,9 4,9 6,6 6,6 6,3 STDP01 STDP02 STDP03 STDP04 STDP05 STDP06 TAUSTALEVY KAHDEN TONIN TAJOTINKÄYYN, KOKEUS 1680 MM Tarjotinkärryn mitat 830x x x x x x870 Paino (kg) 9,8 11,8 9,8 13,2 13,2 12,6 STDP07 STDP08 STDP09 STDP10 STDP11 STDP12 TAUSTALEVY YHDEN TONIN TAJOTINKÄYYN, KOKEUS 950 MM Tarjotinkärryn mitat 460x x x x x910 Paino (kg) 2,7 3,3 2,7 3,7 3,7 STDP21 STDP22 STDP23 STDP24 STDP25 TAUSTALEVY KAHDEN TONIN TAJOTINKÄYYN, KOKEUS 950 MM Tarjotinkärryn mitat 830x x x x870 Paino (kg) 5,4 5,4 5,0 7,0 STDP26 STDP27 STDP28 STDP29 Asiakkaan toiveiden mukaan painettu levy Asiakkaan toiveiden mukaan painettu levy ASIAKKAAN OMAT PAINATUKSET SAATAVISSA KAIKKIIN TAJOTINKÄYTYYPPEIHIN COLP01 COLP02 COLP03 COLP04 COLL01 COLL02 Kuvaus Taustalevy yhden tornin tarjotinkärryyn, korkeus H 1680 mm Taustalevy kahden tornin tarjotinkärryyn, korkeus H 1680 mm Taustalevy yhden tornin tarjotinkärryyn, korkeus H 950 mm Taustalevy kahden tornin tarjotinkärryyn, korkeus H 950 mm Sivulevy, korkeus H 1680 mm Sivulevy, korkeus H 950 mm Kahvat (2 kpl) Kahvat (2 kpl) KAHVAT (2 KPL) Materiaalit Musta hartsi Paino (kg) 0,24 MANI01 Levyjen värivaihtoehdot AL 9016 AL 5005 AL 1023 AL 9005 Valkoinen Kiiltävä / Matta Kirkkaansininen Kiiltävä / Matta Keltainen Kiiltävä / Matta Musta Kiiltävä / Matta AL 3020 AL 6005 AL 5002 AL 9006 / 9016 Punainen Kiiltävä / Matta Vihreä Kiiltävä / Matta Tummansininen Kiiltävä / Matta Hopea/Valkoinen Matta / Matta 56

57 Tilauksen yhteydessä valittavat tarvikkeet Yksi ovi yhden tornin tarjotinkärryyn H 1680 mm Yksi torni Yksi tarjotin kerrosta kohden Kaksi tornia Yksi tarjotin kerrosta kohden YKSI OVI YHDEN TONIN TAJOTINKÄYYN H 1680 MM Tarjotinkärryn mitat 460x x x x x x870 Paino (kg) 4,9 5,9 4,9 6,6 6,6 6,3 DTDP01 DTDP02 DTDP03 DTDP04 DTDP05 DTDP06 KAKSI OVEA KAHDEN TONIN TAJOTINKÄYYN H 1680 MM Tarjotinkärryn mitat 830x x x x x x870 Paino (kg) 9,8 11,8 9,8 13,2 13,2 12,6 DTDP07 DTDP08 DTDP09 DTDP10 DTDP11 DTDP12 Yksi ovi yhden tornin tarjotinkärryyn H 950 mm Yksi torni Yksi tarjotin kerrosta kohden Kaksi tornia Yksi tarjotin kerrosta kohden YKSI OVI YHDEN TONIN TAJOTINKÄYYN H 950 MM Tarjotinkärryn mitat 460x x x x x910 Paino (kg) 2,7 3,3 2,7 3,7 3,7 DTDP21 DTDP22 DTDP23 DTDP24 DTDP25 KAKSI OVEA KAHDEN TONIN TAJOTINKÄYYN H 950 MM Tarjotinkärryn mitat 830x x x x870 Paino (kg) 5,4 5,4 5,0 7,0 DTDP26 DTDP27 DTDP28 DTDP29 57

58 Tarvikkeet YLÄLEVY LAITASUOJALLA YHDENTONIN TAJOTINKÄYYN Tarjotinmalli GN EN UN TZ Tarjotinkärryn mitat 460x x x x x x870 Paino (kg) 1,8 2,8 1,9 3,0 2,8 2,8 Puhdistusta helpottava irrotettava ylälevy 1CPS01 1CPS02 1CPS03 1CPS04 1CPS05 1CPS06 YLÄLEVY LAITASUOJALLA KAHDEN TONIN TAJOTINKÄYYN Tarjotinmalli GN EN UN TZ Tarjotinkärryn mitat 830x x x x x x870 Paino (kg) 3,6 5,6 3,8 6,0 5,6 5,6 2CPS01 2CPS02 2CPS03 2CPS04 2CPS05 2CPS06 POHJALEVY YHDEN TONIN TAJOTINKÄYYN Tarjotinmalli GN EN UN TZ Tarjotinkärryn mitat 460x x x x x x870 Paino (kg) 1,3 2,3 1,4 2,5 2,3 2,3 Puhdistusta helpottava irrotettava pohjalevy 1CPI01 1CPI02 1CPI03 1CPI04 1CPI05 1CPI06 POHJALEVY KAHDEN TONIN TAJOTINKÄYYN Tarjotinmalli GN EN UN TZ Tarjotinkärryn mitat 830x x x x x x870 Paino (kg) 2,6 4,6 2,8 5,0 4,6 4,6 2CPI01 2CPI02 2CPI03 2CPI04 2CPI05 2CPI06 SIVULEVY 1680 MM KOKEAAN TAJOTINKÄYYN (VAAOSA) Sivulevy Tarjotinkärryn mitat Paino (kg) 4,4 4,9 5,9 6,2 6,5 STDL01 STDL02 STDL03 STDL04 STDL05 SIVULEVY 950 MM KOKEAAN TAJOTINKÄYYN (VAAOSA) Tarjotinkärryn mitat Paino (kg) 2,5 2,7 3,3 3,5 3,7 STDL21 STDL22 STDL23 STDL24 STDL25 GALVANOIDUT PYÖÄT, KUMIPUSKUIT ISKUNKESTÄVÄT POLYMEEIPYÖÄT, KUMIPUSKUIT PYÖÄT POLYUETAANIVAAHTOA Läpimitta 125 mm, varustettu jarrulla Läpimitta 125 mm, ei jarrua Läpimitta 125 mm, varustettu jarrulla Läpimitta 125 mm, ei jarrua Pyörämalli Pyörämalli Pyörämalli Läpimitta 125 mm, varustettu jarrulla Läpimitta 125 mm, ei jarrua UZN01 UZN02 UE01 UE02 UPU01 UPU02 Paino (kg) 0,86 0,70 Paino (kg) 0,70 0,55 Paino (kg) 0,90 0,76 58

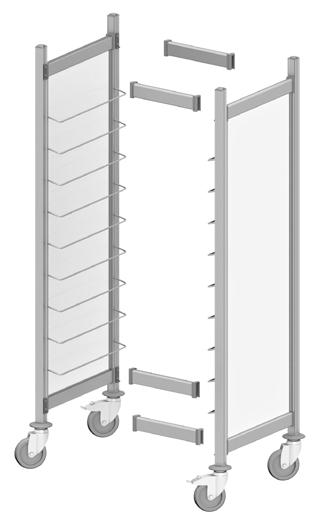

59 Asennus Yhden tornin tarjotinkärryn paketti Helppo kuljettaa Yhdenmukaisiksi suunnitellut pakkaukset selkeyttävät käsittelyä ja kuljetusta ja laskevat kokonaiskustannuksia. Tarjotinkärrymme toimitetaan esikoottuina paketeissa, joiden tilavuus on keskimäärin n. kolmasosa valmiiksi kootusta tuotteesta. Näin tuote säilyy kuljetuksessa ehjänä samalla, kun kuljetuskustannukset ja lopullinen hinta pysyvät alhaisina. Jopa 10 tarjotinkärryä kuormalavaa kohden ~ 1750 x 950 x H2300 mm 59
