1 Asennusopas

2 Ensimmäinen painos (kesäkuu 1999) Seuraava kappale ei ole voimassa maissa, joissa määräykset ovat paikallisen lainsäädännön vastaiset: LEXMARK INTERNATIONAL, INC. TOIMITTAA JULKAISUN SELLAISENAAN ILMAN MINKÄÄNLAISTA TAKUUTA, JOKO SUORAA TAI VÄLILLISTÄ, MUKAAN LUKIEN TAKUUT MYYNTIKELPOISUUDESTA TAI SOPIVUUDESTA TIETTYYN TARKOITUKSEEN. Joissakin maissa vastuuvapauslausekkeet eivät ole aina laillisia. Tällöin edellä oleva vastuuvapautuslauseke ei koske sinua. Julkaisu saattaa sisältää teknisiä epätarkkuuksia tai painovirheitä. Tietoihin tulee tietyin väliajoin muutoksia; nämä muutokset sisällytetään seuraaviin painoksiin. Tekstissä kuvattuihin tuotteisiin tai ohjelmiin saattaa milloin tahansa tulla muutoksia. Julkaisun takasivulla on lukijan huomautuslomake. Jos lomake on poistettu, huomautuksia voi lähettää osoitteeseen Lexmark Inter national, Inc., Department F95/035-3, 740 West New Circle Road, Lexington, Kentucky 40550, U.S.A. Isossa-Britanniassa ja Irlannissa huomautukset voi lähettää osoitteeseen Lexmark International Ltd., Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Lexmark voi käyttää tai jaella lähettämiäsi tietoja parhaaksi katsomallaan tavalla niin, että siitä ei aiheudu minkäänlaisia velvoitteita Lexmarkille. Lisäkopioita tuotteisiin liittyvistä julkaisuista voi tilata numerosta Isossa-Britanniassa ja Irlannissa numero on Muissa maissa käänny tuotteen myyjän puoleen. Viittaukset tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita, että valmistaja aikoo tuoda niitä saataville kaikissa maissa, joissa se toimii. Viittaukset tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita, että vain kyseistä tuotetta, ohjelmaa tai palvelua voidaan käyttää. Sen asemesta voidaan käyttää mitä tahansa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa toisten aineetonta omaisuutta koskevia oikeuksia. Käyttäjä vastaa siitä, että laite toimii yhdessä muiden kuin valmistajan nimeäminen tuotteiden, ohjelmien tai palveluiden kanssa. Lexmark, MarkNet, MarkVision ja Optra ovat Lexmark International, Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja/tai muissa maissa. Muut tavaramerkit ovat omistajiensa omaisuutta. Copyright 1999 Lexmark International, Inc. Kaikki oikeudet pidätetään. UNITED STATES GOVERNMENT RESTRICTED RIGHTS This software and documentation are provided with RESTRICTED RIGHTS. Use, duplication or disclosure by the Government is subject to restrictions as set forth in subparagraph (c)(1)(ii) of the Rights in Technical Data and Computer Software clause at DFARS and in applicable FAR provisions: Lexmark International, Inc., Lexington, KY FCC:n päästötiedot Tämä laite vastaa FCC:n sääntöjen osaa 15. Käyttöä koskee seuraavat kaksi ehtoa: (1) tämä laite saattaa aiheuttaa häiriöitä muissa laitteissa, ja (2) tämän laitteen täytyy vastaanottaa ulkopuolisia häiriöitä, mukaan lukien häiriöt, jotka saattavat muuttaa laitteen toimintaa epätoivotulla tavalla. Tätä lausumaa koskevat kysymykset on lähetettävä osoitteeseen: Director of Lab Operations Lexmark International, Inc. 740 West New Circle Road NW Lexington, KY (606) Katso lisätietoja käyttöoppaasta. Turvaohjeita Jos tuotteessa EI ole symbolia, se TÄYTYY kytkeä maadoitettuun pistorasiaan. Virtajohto on kytkettävä pistorasiaan, joka on lähellä tuotetta ja jonka luo on helppo päästä. Muita kuin käyttöohjeissa mainittuja huolto- ja korjaustoimia saa tehdä vain ammattitaitoinen huoltohenkilö. Tuote täyttää kansainväliset turvamääräykset, kun siinä käytetään tiettyjä Lexmarkin osia. Joidenkin osien turvapiirteet eivät aina ole ilmeisiä. Lexmark ei vastaa vaihto-osien käytöstä. Tuotteessa käytetään laseria, joten ole Tuotteessa käytetään tulostusmenetelmää, joka kuumentaa tulostusmateriaalin. Kuumuus voi aiheuttaa sen, että tulostusmateriaalista tulee päästöjä. Perehdy huolellisesti käyttöohjeisiin, joissa käsitellään tulostusmateriaalin valintaa, jotta haitalliset päästöt voidaan välttää.

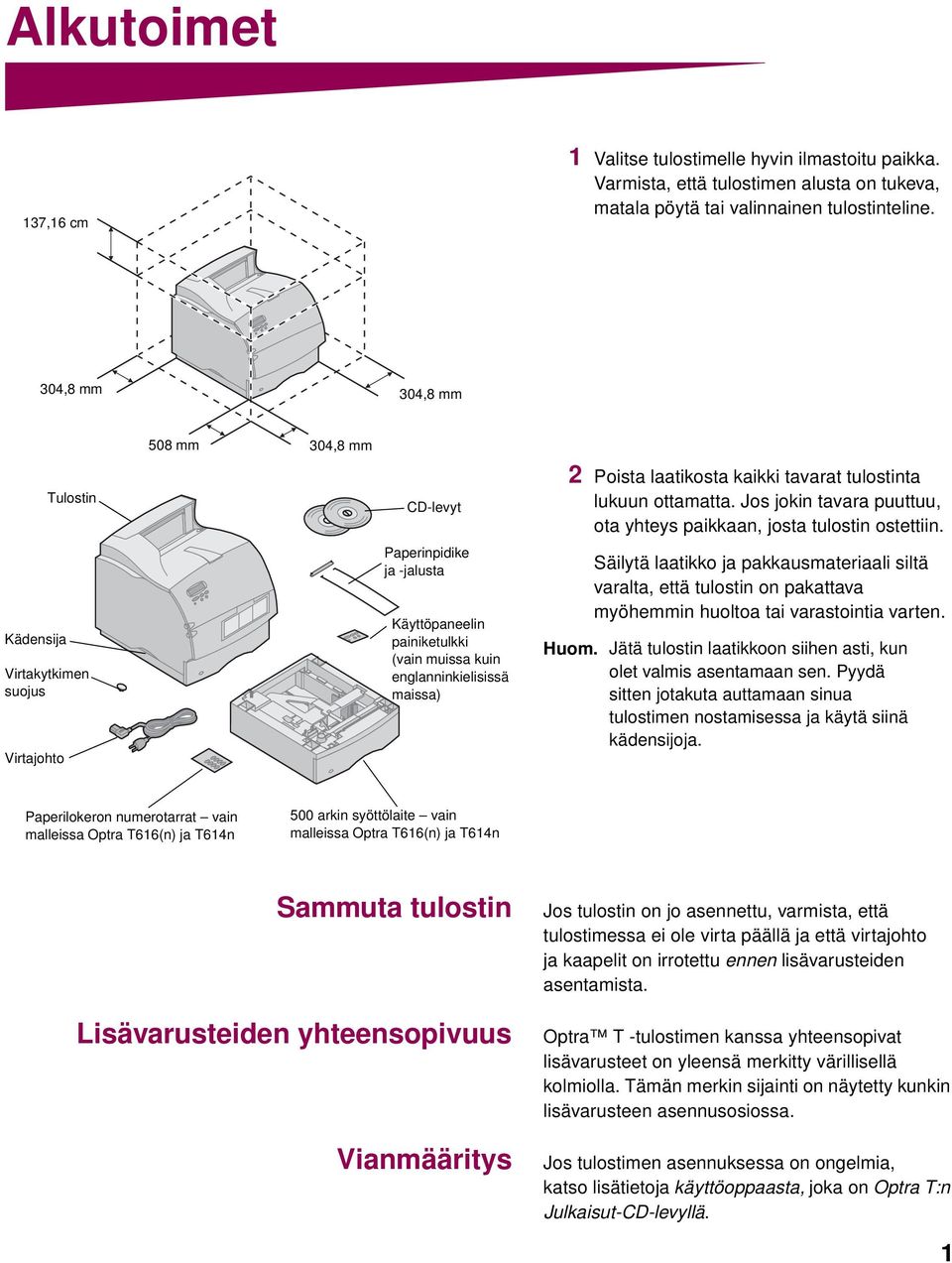

3 Alkutoimet 137,16 cm 1 Valitse tulostimelle hyvin ilmastoitu paikka. Varmista, että tulostimen alusta on tukeva, matala pöytä tai valinnainen tulostinteline. 304,8 mm 304,8 mm 508 mm 304,8 mm Kädensija Virtajohto Tulostin Virtakytkimen suojus CD-levyt Paperinpidike ja -jalusta Käyttöpaneelin painiketulkki (vain muissa kuin englanninkielisissä maissa) 2 Poista laatikosta kaikki tavarat tulostinta lukuun ottamatta. Jos jokin tavara puuttuu, ota yhteys paikkaan, josta tulostin ostettiin. Säilytä laatikko ja pakkausmateriaali siltä varalta, että tulostin on pakattava myöhemmin huoltoa tai varastointia varten. Huom. Jätä tulostin laatikkoon siihen asti, kun olet valmis asentamaan sen. Pyydä sitten jotakuta auttamaan sinua tulostimen nostamisessa ja käytä siinä kädensijoja. Paperilokeron numerotarrat vain malleissa Optra T616(n) ja T614n 500 arkin syöttölaite vain malleissa Optra T616(n) ja T614n Sammuta tulostin Jos tulostin on jo asennettu, varmista, että tulostimessa ei ole virta päällä ja että virtajohto ja kaapelit on irrotettu ennen lisävarusteiden asentamista. Lisävarusteiden yhteensopivuus Vianmääritys Optra T -tulostimen kanssa yhteensopivat lisävarusteet on yleensä merkitty värillisellä kolmiolla. Tämän merkin sijainti on näytetty kunkin lisävarusteen asennusosiossa. Jos tulostimen asennuksessa on ongelmia, katso lisätietoja käyttöoppaasta, joka on Optra T:n Julkaisut-CD-levyllä. 1

4 Asentaminen Tulostimen ja paperinkäsittelylaitteiden asennus 1 2 Asenna muisti ja lisävarustekortit Tulostimen muisti / Flash-muisti Sivu 16 * 5-alustainen postilaatikko Sivu 12 Vastaanottoalusta Sivu 10 Tulostimen emolevyn esillesaanti Sivu 15 Valinnaiset lisäkortit Sivu 17 Suurkapasiteettinen vastaanottoalusta Sivu 14 Paperin lisäys 3 Katso sivu 19 Värikasetti Sivu 9 Tulostin Sivu 7 Asennusjärjestys * Kirjekuorien syöttölaite Sivu 14 Kaksipuolisen tulostuksen yksikkö Sivu arkin syöttölaite Sivu arkin syöttölaite Sivu 5 Kytke kaapelit 4 Tarkista asennus 5 Rinnakkaiskaapeli - Sivu 20 Sarjakaapeli - Sivu 20 Virtajohto - Sivu 21 Katso sivu 22 * 2000 arkin syöttölaite Sivu 4 Valinnaisten paperin käsittelylaitteiden. Määritä verkkotulostimen asetukset 6 Katso sivu 23 TCP/IP - Sivu 24 Novell NetWare - Sivu 28 AppleTalk - Sivu 29 OS/2 Warp Server - Sivu 29

5 Vaihe 1: Tulostimen ja paperinkäsittelylaitteiden asennus Tuetut paperinkäsittelylaitteet Taulukossa näkyvät tulostimen tukemat paperinkäsittelylaitteiden yhdistelmät. Kaikissa malleissa voidaan käyttää myös kaksipuolisen tulostuksen yksikköä ja kirjekuorien syöttölaitetta. Suurkapasiteettinen vastaanottoalusta Vastaanottoalusta 5-alustainen postilaatikko T U L O S T U S Kytke enintään 3 vastaanottoalustaa, 2 5-alustaista postilaatikkoa, 1 kumpaakin tai 1 suurkapasiteettinen vastaanottoalusta tai 1 vastaanottoalusta ja 1 suurkapasiteettinen vastaanottoalusta. Kytke enintään 3 vastaanottoalustaa, 2 5-alustaista postilaatikkoa, 1 kumpaakin tai 1 suurkapasiteettinen vastaanottoalusta tai 1 vastaanottoalusta ja 1 suurkapasiteettinen vastaanottoalusta. Kytke enintään: 2 vastaanottoalustaa, 1 5-alustainen postilaatikko tai 1 suurkapasiteettinen vastaanottoalusta. Ei tue paperinkäsittelylaitteita T U L O S T I N Optra T616, T616n Optra T614, T614n Optra T612, T612n Optra T610, T610n S Y Ö T T Ö Kytke enintään 3 valinnaista lisäsyöttölaitetta Kytke enintään 4 lisäsyöttölaitetta (Optra T614) 3 valinnaista lisäsyöttölaitetta (Optra T614n:n mukana tulee ylimääräinen 500 arkin syöttölaite) Kytke enintään 3 lisäsyöttölaitetta Kytke enintään 3 lisäsyöttölaitetta 2000 arkin syöttölaite 250 arkin syöttölaite 500 arkin syöttölaite Kaksipuolisen tulostuksen yksikkö Kirjekuorien syöttölaite Tulostimen ja paperinkäsittelylaitteiden asennus 3

6 2000 arkin syöttölaitteen asentaminen Tulostimessa on tuki yhdelle 2000 arkin syöttölaitteelle. Se laajentaa tulostimen paperikapasiteettia 2000 arkkiin (noin neljä riisiä) arkin syöttölaitteen mukana tulee Käyttöopas, jossa on perusteelliset ohjeet asennusta, käyttöönottoa ja käyttöä varten, myös paperin asettamista ja paperitukosten poistamista varten. Optra T merkki (värillinen kolmio) Kun 2000 arkin syöttölaite on asennettu, asenna hankitut syöttölaitteet tai kaksipuolisen tulostuksen yksikkö. 4 Tulostimen ja paperinkäsittelylaitteiden asennus

7 250 arkin tai 500 arkin syöttölaitteen asennus Paperilokeroiden numerotarrat Paperinsyöttölaitteet liitetään tulostimen ja valinnaisen kaksipuolisen tulostuksen yksikön alle. Tulostin tunnistaa asennetut syöttölaitteet automaattisesti. Syöttölaite sisältää paperilokeron ja tukiyksikön. 250 arkin syöttölaite ja 500 arkin syöttölaite asennetaan samalla tavalla. Optra T merkki (värillinen kolmio) 1 Poista lokero tukiyksiköstä. Poista kaikki pakkausmateriaalit ja teipit tukiyksiköstä ja lokerosta. Tukiyksikkö Paperilokero Kieleke Pyöreä kolo Nelikulmainen kolo 2 Sijoita tukiyksikkö jonkin aiemmin asennetun paperinsyöttölaitteen päälle tai tulostintelineeseen, jossa tulostinta aiotaan käyttää. Kaikkien syöttölaitteiden päällä oleva kieleke, pyöreä kolo ja nelikulmaiset kolot auttavat asentamaan tukiyksikön oikeinpäin. Varmista, että tukiyksikkö on paikoillaan. Asenna tässä vaiheessa toinen lisäsyöttölaite, kaksipuolisen tulostuksen yksikkö tai tulostin. Asenna syöttölaite toistamalla vaiheet 1 ja 2. Kaksipuolisen tulostuksen yksikön asentamisesta on tietoja kohdassa Kaksipuolisen tulostuksen yksikön asentaminen sivulla 6. Tulostimen asentamisesta on tietoja kohdassa Tulostimen sijoittaminen sivulla 7. Tulostimen ja paperinkäsittelylaitteiden asennus 5

8 Kaksipuolisen tulostuksen yksikön asentaminen Kaksipuolisen tulostuksen yksikkö asennetaan tulostimen alle, vakiosyöttölokeron alapuolelle ja paperinsyöttölaitteiden yläpuolelle. Optra T610(n):n kaksipuolisen tulostuksen yksikkö Takakansi Optra T616(n):n, T614(n):n ja T612(n):n kaksipuolisen tulostuksen yksikkö (takakansi kaartuu sisäänpäin) Lisätietoja kaksipuolisen tulostuksen yksikön käytöstä on tulostimen käyttöoppaassa, joka on Optra T:n Julkaisut-CD-levyllä. Optra T merkki (värillinen kolmio) 1 Sijoita kaksipuolisen tulostuksen yksikkö jonkin asennetun paperinsyöttölaitteen päälle tai tulostintelineeseen, jossa tulostinta aiotaan käyttää. Kaikkien syöttölaitteiden päällä oleva kieleke, pyöreä kolo ja nelikulmaiset kolot auttavat asentamaan kaksipuolisen tulostuksen yksikön oikeinpäin. Varmista, että se on lujasti kiinni. Kieleke Tulostimen asentamisesta on tietoja kohdassa Tulostimen sijoittaminen sivulla 7. Nelikulmainen kolo Pyöreä kolo 6 Tulostimen ja paperinkäsittelylaitteiden asennus

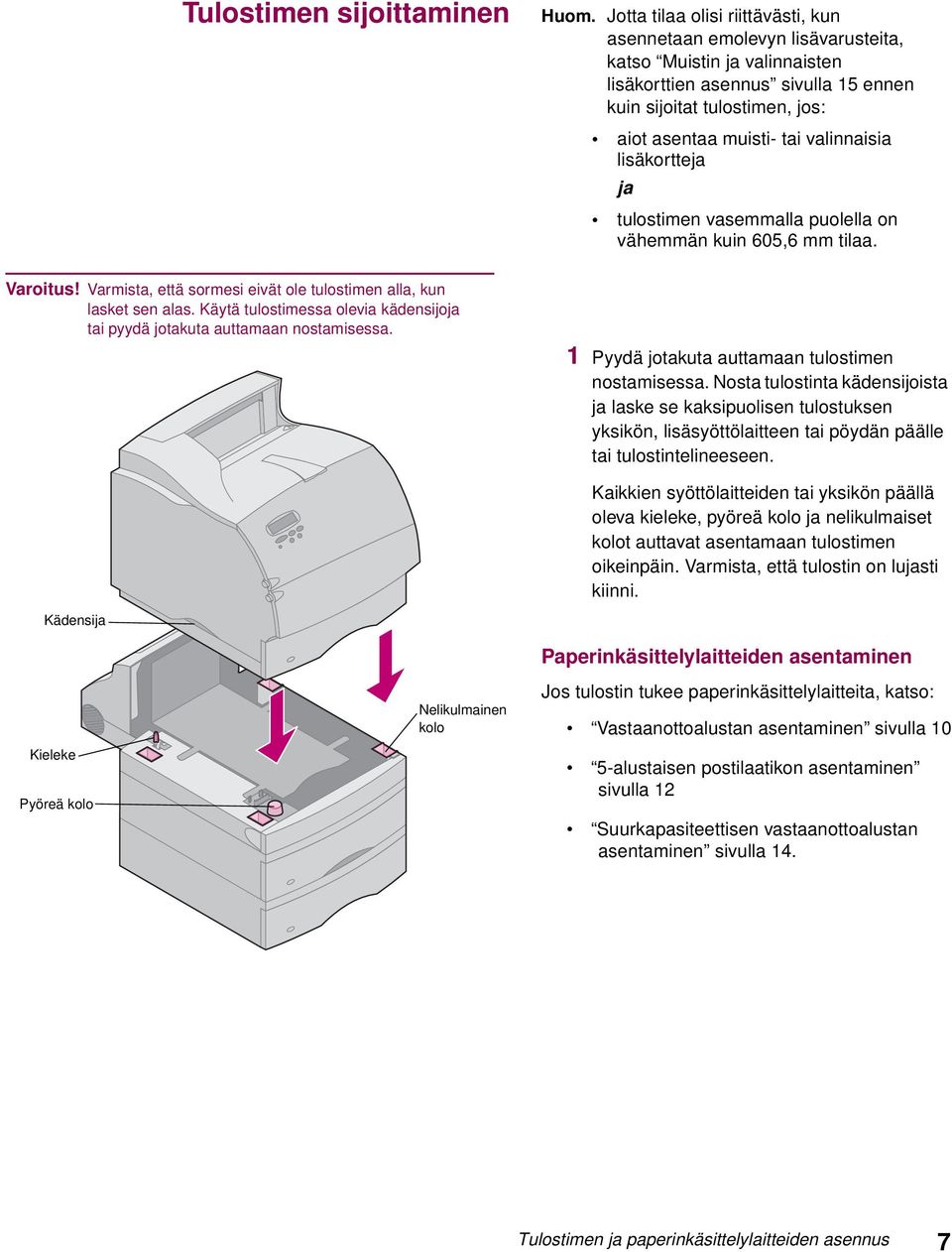

9 Tulostimen sijoittaminen Huom. Jotta tilaa olisi riittävästi, kun asennetaan emolevyn lisävarusteita, katso Muistin ja valinnaisten lisäkorttien asennus sivulla 15 ennen kuin sijoitat tulostimen, jos: aiot asentaa muisti- tai valinnaisia lisäkortteja ja tulostimen vasemmalla puolella on vähemmän kuin 605,6 mm tilaa. Varoitus! Varmista, että sormesi eivät ole tulostimen alla, kun lasket sen alas. Käytä tulostimessa olevia kädensijoja tai pyydä jotakuta auttamaan nostamisessa. 1 Pyydä jotakuta auttamaan tulostimen nostamisessa. Nosta tulostinta kädensijoista ja laske se kaksipuolisen tulostuksen yksikön, lisäsyöttölaitteen tai pöydän päälle tai tulostintelineeseen. Kaikkien syöttölaitteiden tai yksikön päällä oleva kieleke, pyöreä kolo ja nelikulmaiset kolot auttavat asentamaan tulostimen oikeinpäin. Varmista, että tulostin on lujasti kiinni. Kädensija Kieleke Pyöreä kolo Nelikulmainen kolo Paperinkäsittelylaitteiden asentaminen Jos tulostin tukee paperinkäsittelylaitteita, katso: Vastaanottoalustan asentaminen sivulla 10 5-alustaisen postilaatikon asentaminen sivulla 12 Suurkapasiteettisen vastaanottoalustan asentaminen sivulla 14. Tulostimen ja paperinkäsittelylaitteiden asennus 7

10 Paperituen asentaminen Huom. Kiinnitä paperituki yläkanteen vain, jos et aio asentaa 5-alustaista postilaatikkoa yläkannen paperinkäsittelylaitteeksi. 1 Poista tulostimen yläkansi ja asenna muovijalusta tulostimen yläkannen etureunaan. Aseta muovijalusta keskelle ulostulevaa paperia. 2 Sijoita metallisen paperituen kärjet muovijalustan reunoihin siten, että tuki taipuu alaspäin. 3 Sulje yläkansi. Numerotarrojen kiinnittäminen paperilokeroihin Numerotarrat, joissa on numero 1, ovat kuvan mukaisesti tulostimessa ja vakiosyöttölokerossa. Nämä auttavat yhdistämään vakiosyöttölokeron tulostimeen. Jos on hankittu Optra T616(n)- tai T614n-tulostin tai lisäsyöttölaitteita, on mukana tullut tarra-arkki, jossa on numerotarroja. Irrota numerotarrat arkista ja kiinnitä ne syöttölaitteen ja vastaavan lokeron koloihin kuvan mukaisesti. 8 Tulostimen ja paperinkäsittelylaitteiden asennus

11 Värikasetin ja pakkausmateriaalien poistaminen 1 Paina vapautinsalpaa ja avaa tulostimen ylempi etuluukku. 2 Tartu värikasetin kädensijaan ja vedä värikasetti ylös ja ulos. 3 Poista muovinen V-kirjaimen muotoinen kappale vetämällä ulospäin molemmista päistä. Heitä pois pakkausmateriaalit.. 4 Asenna värikasetti uudelleen. Aseta värikasetin luiskat värikasetin pidikkeen aukkojen suuntaisesti. Kohdista tulostimen sisällä olevien värillisten nuolien avulla. 5 Ohjaa värikasettia alas, kunnes se laskeutuu paikalleen. 6 Sulje ylempi etuluukku. Tulostimen ja paperinkäsittelylaitteiden asennus 9

12 Vastaanottoalustan asentaminen Lokero Optra T merkki (värillinen kolmio) Kaikkiin vastaanottoalustoihin kuuluu levennysosa ja irrotettava teline. Paperituki, -jalusta ja -merkit tulevat myös mukana. Asenna vastaanottoalusta heti kun olet huolellisesti poistanut sen pakkauksestaan, koska asennusjalustojen reunat voivat vaurioittaa pöytäpintaa tai kankaita. Merkit Jalusta ja tuki Varoitus! Vastaanottoalustan lokero on suunniteltu kannattamaan ainoastaan tulostemateriaalin paino. Älä käytä sitä hyllynä, sillä ylimääräinen paino voi saada sen irtoamaan vastaanottoalustasta. 1 Poista tulostimen tai aiemmin asennetun tulostelisälaitteen yläkansi. 2 Työnnä muovijalusta staattisen sähkön poistoharjan pidikkeeseen, joka on lähellä vastaanottoalustan pohjaa. 10 Tulostimen ja paperinkäsittelylaitteiden asennus

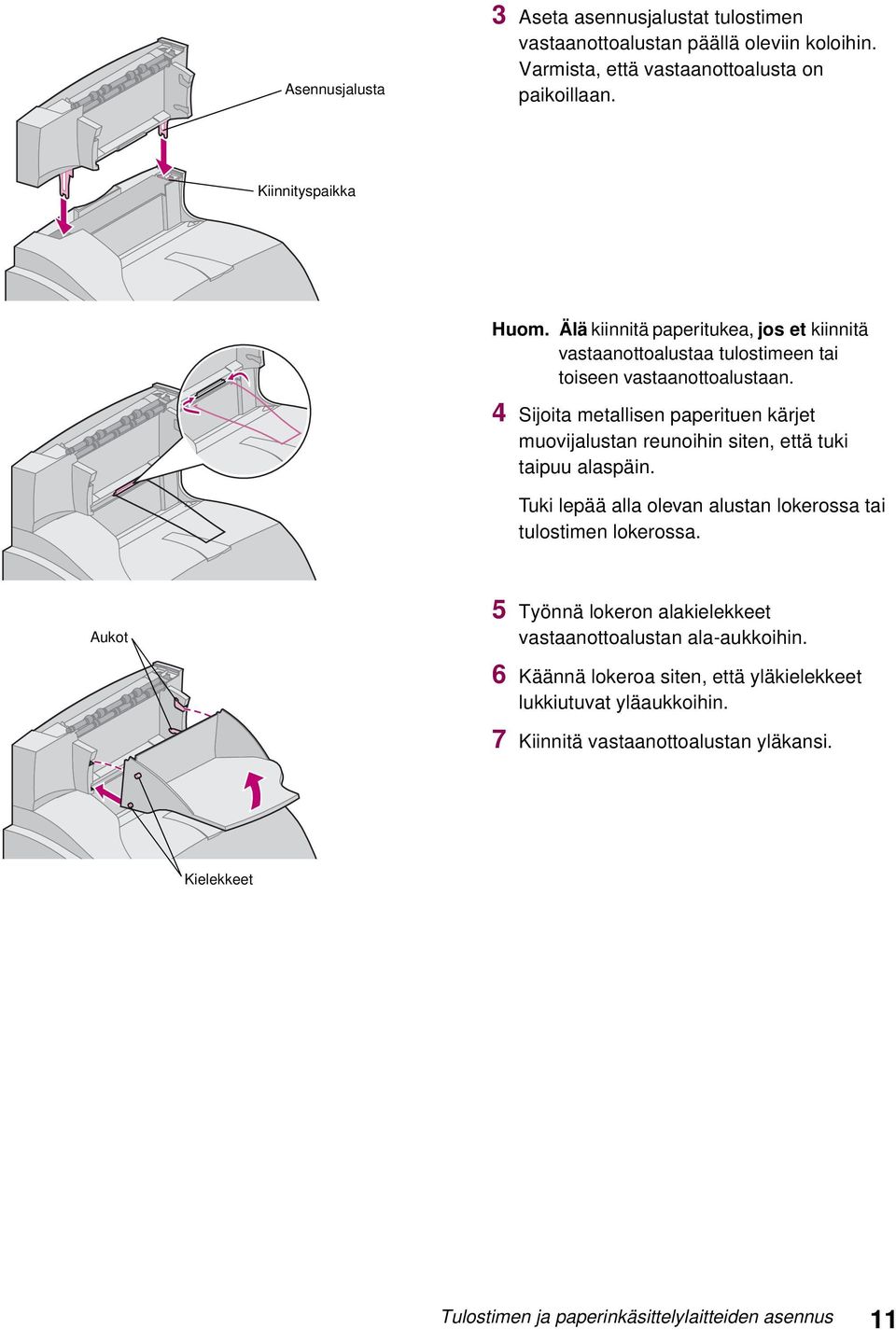

13 Asennusjalusta 3 Aseta asennusjalustat tulostimen vastaanottoalustan päällä oleviin koloihin. Varmista, että vastaanottoalusta on paikoillaan. Kiinnityspaikka Huom. Älä kiinnitä paperitukea, jos et kiinnitä vastaanottoalustaa tulostimeen tai toiseen vastaanottoalustaan. 4 Sijoita metallisen paperituen kärjet muovijalustan reunoihin siten, että tuki taipuu alaspäin. Tuki lepää alla olevan alustan lokerossa tai tulostimen lokerossa. Aukot 5 Työnnä lokeron alakielekkeet vastaanottoalustan ala-aukkoihin. 6 Käännä lokeroa siten, että yläkielekkeet lukkiutuvat yläaukkoihin. 7 Kiinnitä vastaanottoalustan yläkansi. Kielekkeet Tulostimen ja paperinkäsittelylaitteiden asennus 11

14 5-alustaisen postilaatikon asentaminen 5-alustaisen postilaatikon mukana tulee arkki, jossa on merkkejä, ja muovijalusta paperituen kiinnittämistä varten. Merkit Asenna 5-alustainen postilaatikko heti kun olet huolellisesti poistanut sen pakkauksestaan, koska asennusjalustojen reunat voivat vaurioittaa pöytäpintaa tai kankaita. Jalusta Optra T merkki (värillinen kolmio) Varoitus! 5-alustainen postilaatikko on suunniteltu kannattamaan ainoastaan tulostemateriaalin paino. Älä käytä sitä hyllynä; liikapaino voi vaurioittaa sitä. 1 Poista tulostimen yläkansi tai aiemmin asennettu vastaanottoalusta tai 5-alustainen postilaatikko. 2 Siirrä muovijalusta staattisen sähkön poistoharjan pidikkeeseen, joka on lähellä 5- alustaisen postilaatikon pohjaa. 12 Tulostimen ja paperinkäsittelylaitteiden asennus

15 Asennusjalusta Kiinnityspaikka 3 Aseta asennusjalustat tulostimen, vastaanottoalustan tai 5-alustaisen postilaatikon päällä oleviin koloihin. Varmista, että 5-alustainen postilaatikko on paikoillaan. Huom. Jos 5-alustainen postilaatikko on päällimmäinen vastaanottoalusta, poista paperituki yläkannen jalustoista ja pane se talteen. 4 Kiinnitä yläkansi 5-alustaiseen postilaatikkoon. Paperinpysäyttimet Huom. Älä kiinnitä paperitukea, jos et kiinnitä 5-alustaista postilaatikkoa tulostimeen tai vastaanottoalustaan. 5 Sijoita metallisen paperituen kärjet muovijalustan reunoihin siten, että tuki taipuu alaspäin. Tuki lepää alla olevan alustan lokerossa tai tulostimen lokerossa. 6 Säädä paperinpysäyttimiä käytettävän paperikoon mukaan. Merkkien kiinnittäminen vastaanottoalustoihin ja 5-alustaisiin postilaatikoihin Jos on hankittu vastaanottoalusta tai 5-alustainen postilaatikko, mukana on tullut arkki, jossa on merkkejä. Näillä merkeillä voidaan merkitä eri vastaanottolokerot. Tarrat Paperinpysäytin Kuvassa näkyy paikkoja, joihin tarrat voidaan kiinnittää: vastaanottoalustaan, paperinpysäyttimeen, sivukanteen tai käyttötarkoituksen kannalta muuten parhaaseen paikkaan. Sivukansi Tulostimen ja paperinkäsittelylaitteiden asennus 13

16 Suurkapasiteettisen vastaanottoalustan asentaminen Optra T tulostinmallit T616(n), T614(n) ja T612(n) tukevat yhtä suurkapasiteettista vastaanottoalustaa. Suurkapasiteettisen vastaanottoalustan pakkauksessa on asennusohjeet. Optra T merkki (värillinen kolmio) Optra T merkki (värillinen kolmio) Kirjekuorien syöttölaite Kirjekuorien syöttölaite kiinnitetään tulostimen etuosaan alemman etuluukun taakse. Se voidaan poistaa, jos sitä ei käytetä, jolloin tulostin vie vähemmän tilaa. Lisätietoja kirjekuorien syöttölaitteen käytöstä on tulostimen käyttöoppaassa, joka on Optra T:n Julkaisut-CD-levyllä. 1 Paina vapautinsalpaa, joka avaa tulostimen alemman etuluukun. Vapautinsalpa 2 Avaa kirjekuorien syöttölaitteen liitäntäluukku. Kirjekuorien syöttölaitteen liitäntäluukku 14 Tulostimen ja paperinkäsittelylaitteiden asennus

17 Aukot 3 Aseta kirjekuorien syöttölaitteen kielekkeet tulostimen molemmilla puolilla olevien aukkojen suuntaisesti ja työnnä kirjekuorien syöttölaitetta varovasti, kunnes se on paikoillaan. Kirjekuorien syöttölaite kallistuu hieman alas, jos se asennetaan oikein. Tulostimen ja paperinkäsittelylaitteiden asennus 15

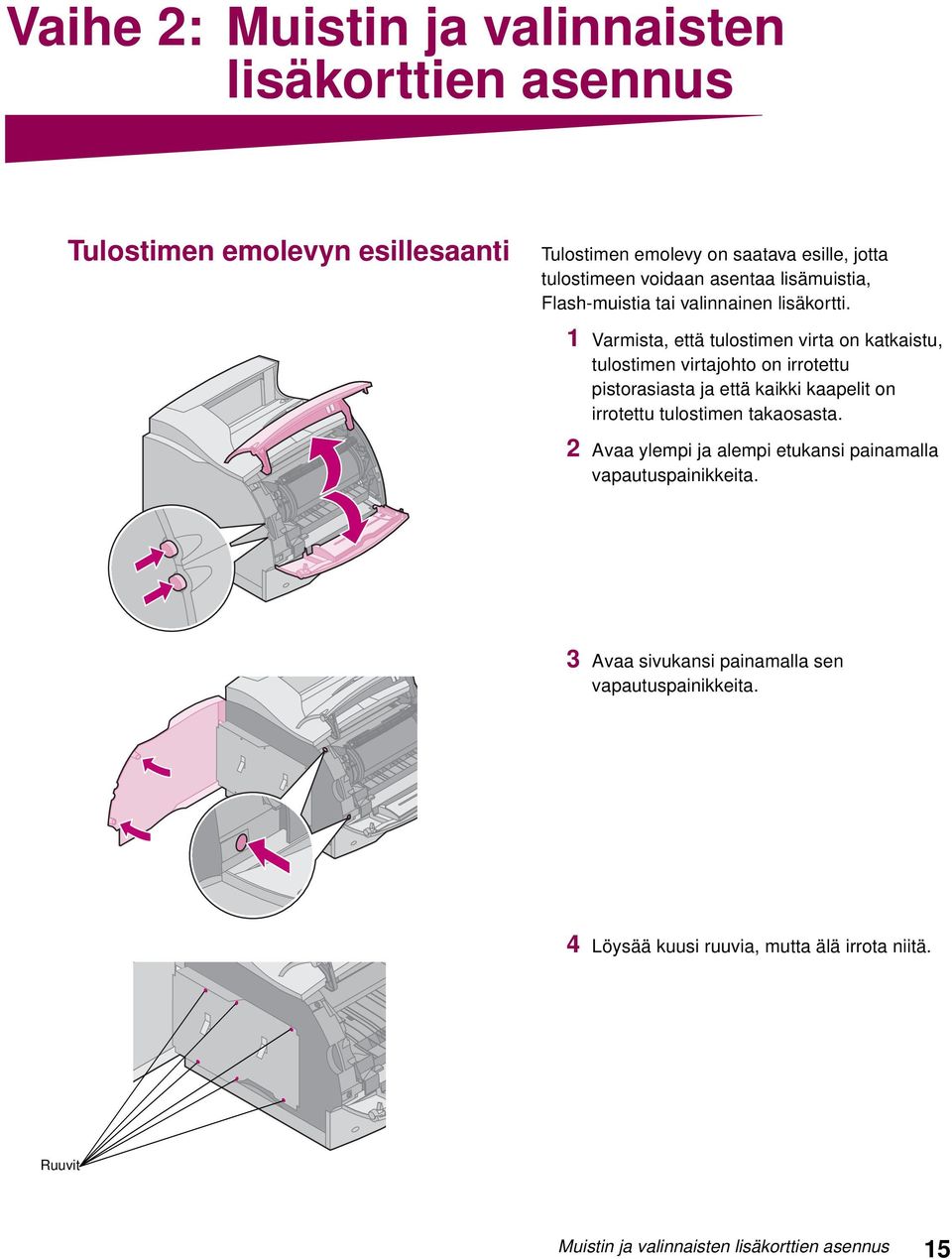

18 Vaihe 2: Muistin ja valinnaisten lisäkorttien asennus Tulostimen emolevyn esillesaanti Tulostimen emolevy on saatava esille, jotta tulostimeen voidaan asentaa lisämuistia, Flash-muistia tai valinnainen lisäkortti. 1 Varmista, että tulostimen virta on katkaistu, tulostimen virtajohto on irrotettu pistorasiasta ja että kaikki kaapelit on irrotettu tulostimen takaosasta. 2 Avaa ylempi ja alempi etukansi painamalla vapautuspainikkeita. 3 Avaa sivukansi painamalla sen vapautuspainikkeita. 4 Löysää kuusi ruuvia, mutta älä irrota niitä. Ruuvit Muistin ja valinnaisten lisäkorttien asennus 15

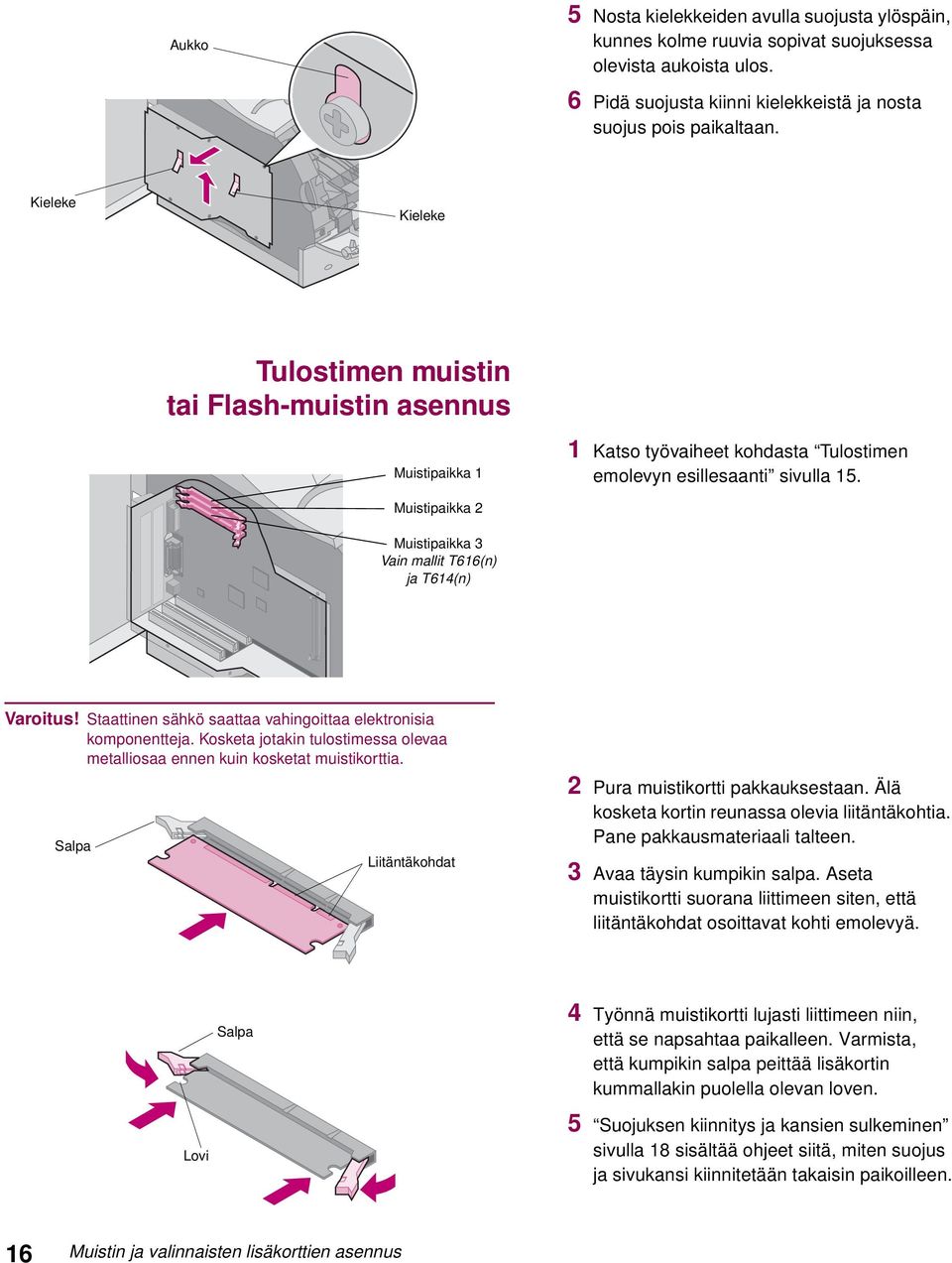

19 Aukko 5 Nosta kielekkeiden avulla suojusta ylöspäin, kunnes kolme ruuvia sopivat suojuksessa olevista aukoista ulos. 6 Pidä suojusta kiinni kielekkeistä ja nosta suojus pois paikaltaan. Kieleke Kieleke Tulostimen muistin tai Flash-muistin asennus Muistipaikka 1 1 Katso työvaiheet kohdasta Tulostimen emolevyn esillesaanti sivulla 15. Muistipaikka 2 Muistipaikka 3 Vain mallit T616(n) ja T614(n) Varoitus! Staattinen sähkö saattaa vahingoittaa elektronisia komponentteja. Kosketa jotakin tulostimessa olevaa metalliosaa ennen kuin kosketat muistikorttia. Salpa Liitäntäkohdat 2 Pura muistikortti pakkauksestaan. Älä kosketa kortin reunassa olevia liitäntäkohtia. Pane pakkausmateriaali talteen. 3 Avaa täysin kumpikin salpa. Aseta muistikortti suorana liittimeen siten, että liitäntäkohdat osoittavat kohti emolevyä. Lovi Salpa 4 Työnnä muistikortti lujasti liittimeen niin, että se napsahtaa paikalleen. Varmista, että kumpikin salpa peittää lisäkortin kummallakin puolella olevan loven. 5 Suojuksen kiinnitys ja kansien sulkeminen sivulla 18 sisältää ohjeet siitä, miten suojus ja sivukansi kiinnitetään takaisin paikoilleen. 16 Muistin ja valinnaisten lisäkorttien asennus

20 Valinnaien lisäkortin asennus Tulostimeen on saatavana erilaisia kortteja. Sisäinen MarkNettulostuspalvelin Rinnakkais-/ USBliitäntä Korteista on lisätietoja kortin mukana tulleissa käyttöohjeissa. Tulostimeen mahtuu yksi tai kaksi korttia mallin mukaan. Asennusohjeet ovat samat kaikille korteille. Tri-Portliitäntä Kiintolevy ja sovitin Varoitus! Staattinen sähkö vahingoittaa herkästi elektronisia komponentteja. Kosketa jotakin tulostimessa olevaa metalliosaa ennen kuin kosketat korttia. Liitin 1 Liitin 2 1 Tee ennen kortin asennusta vaiheet, jotka on mainittu kohdassa Tulostimen emolevyn esillesaanti sivulla Paikanna kortin liittimet emolevyltä. Jos asennat vain yhden kortin, asenna se liittimeen 1. Jos asennat kaksi korttia malliin, jossa on useita liittimiä, käytä ensin liitintä 1 ja sitten liitintä 2. 3 Paikanna tulostimen takaosasta kaksi ruuvia, joilla metallilevy on kiinnitetty korttipaikkaan. 4 Poista ruuvit ja pane ne talteen. Poista metallilevy. 5 Pura kortti pakkauksestaan. Pane pakkausmateriaali talteen. Muistin ja valinnaisten lisäkorttien asennus 17

21 6 Kohdista kortin liitäntäkohdat emolevyllä olevaan liittimeen ja työnnä kortti lujasti paikalleen. 7 Aseta metallilevystä irrotetut kaksi ruuvia (tai kortin mukana toimitetut ylimääräiset ruuvit) ruuvinreikiin kuvassa osoitetulla tavalla. 8 Kiristä ruuvit. Suojuksen kiinnitys ja kansien sulkeminen Kun olet asentanut kortin (kortit) emolevylle, kiinnitä suojus ja sulje kannet. 1 Tartu suojukseen kielekkeistä ja kohdista suojuksessa olevat kolme aukkoa kolmeen ylimpään ruuviin. Työnnä suojusta alaspäin pitäen kiinni kielekkeistä. Kiristä kaikki kuusi ruuvia. Kielekkeet 2 Sulje sivukansi. 3 Sulje ylempi ja alempi etukansi. Huom. Jos et ole tehnyt vaihetta Tulostimen sijoittaminen sivulla 7, tee se nyt. 18 Muistin ja valinnaisten lisäkorttien asennus

22 Vaihe 3: Paperin lisäys Pituuden säätövipu Paperilokeron täyttäminen Paina tästä Pituuden ohjain Leveyden ohjain Täytä vakio- tai lisälokeroiden paperit näiden ohjeiden mukaisesti. Kaikki paperilokerot täytetään samalla tavalla. 1 Poista paperilokero. 2 Paina leveyden ohjainta ja siirrä leveyden ohjain lokeron oikeaan reunaan. 3 Paina pituuden ohjainta ja siirrä pituuden ohjain oikeaan paikkaan täytettävän paperin koon mukaan. Paperikoon ilmaisimet Paina tästä Leveyden ohjain 4 Aseta paperi paperilokeroon suositeltu puoli alaspäin, jos tulostetaan yksipuolisia tulosteita, tai ylöspäin, jos tulostetaan kaksipuolisia tulosteita. Älä täytä paperia yli paperikapasiteettimerkin (täyttöviiva). 5 Paina leveyden ohjaimen vipua ja siirrä leveyden ohjainta vasemmalle, kunnes se nojaa kevyesti paperipinon reunaan. Paperikapasiteettimerkki 6 Aseta säädin osoittamaan täytetyn paperin paperikoko. Huom. Tämä asetus on ainoastaan näkyvä muistutus, sillä ei ole vaikutusta tulostimen toimintaan. 7 Asenna lokero uudelleen. Säädin Paperin lisäys 19

23 Vaihe 4: Kaapelin kytkeminen Rinnakkaiskaapelin kytkeminen Kytke tulostin tietokoneeseen rinnakkaiskaapelilla, joka on IEEE yhteensopiva ja tukee kaksisuuntaista tiedonsiirtoa. Varoitus! Sammuta ja irrota kaikki kytketyt laitteet ennen kaapelin kytkemistä. Suosittelemme Lexmarkin kaapelia, jonka osanumero (3 m) tai (6 m). Jos käytät muuta kuin IEEE-yhteensopivaa kaapelia, tulostimen kaikki toiminnot eivät ehkä ole käytettävissä. 1 Aseta ja kytke kaapeli rinnakkaisliittimeen kuvan mukaisesti. Rinnakkaisliitin 2 Kiinnitä liittimen päissä olevat pidikkeet pistokkeen vinoihin kulmiin kuvan mukaisesti. Pidikkeet 3 Kytke rinnakkaiskaapelin toinen pää tietokoneen taakse. Kiristä rinnakkaiskaapelin ruuvit kiinni tietokoneeseen. 4 Tarkista, että rinnakkaiskaapelin liitännät ovat lujasti kiinni. Sarjakaapelin kytkeminen Jos tulostimen kokoonpanoon kuuluu sarjaportti, kytke se tietokoneeseen nollamodeemisarjakaapelilla. Varoitus! Sammuta ja irrota kaikki kytketyt laitteet ennen kaapelin kytkemistä. Suosittelemme Lexmarkin kaapelia, jonka osanumero on (15 m). 1 Aseta ja kytke kaapeli tulostimen takana olevaan porttiin kuvan mukaisesti. Sarjaliitin 2 Kiristä molemmat ruuvit. 3 Kytke sarjakaapelin toinen pää tietokoneen taakse. 4 Tarkista, että sarjakaapelin liitännät ovat lujasti kiinni. 20 Kaapelin kytkeminen

24 Tietokoneen käynnistäminen 1 Kytke tulostimen virtajohto liittimeen kuvan mukaisesti. 2 Liitä tulostimen virtajohto maadoitettuun pistorasiaan. 3 Kytke tulostimen virta päälle. Jos esiin tulee virheilmoitus, katso vianmääritysosaa käyttöoppaasta, joka on Optra T:n Julkaisut-CD-levyllä. Käyttöpaneelin painiketulkin kiinnittäminen Jos englanti ei ole ensisijainen kieli, tulostimen mukana tulee käyttöpaneelin painikkeiden käännetyt nimet sisältävä painiketulkki. 1 Poista suojatäyte pois painiketulkin päältä. 2 Aseta painiketulkin aukot käyttöpaneelin painikkeiden mukaisesti ja paina se paikalleen. 3 Hankaa painiketulkkia lujaa, jotta se kiinnittyy kunnolla käyttöpaneeliin. Käyttöpaneelin painiketulkki 4 Poista suojapeite painiketulkin päältä. Kaapelin kytkeminen 21

25 Vaihe 5: Asetusten tarkistus Valikkoasetussivun tulostus Valikkoasetussivulla näkyvät valikkojen nykyiset asetukset ja asennettujen lisävarusteiden luettelo. Tältä sivulta voidaan tarkistaa, että lisävarusteet on asennettu oikein ja että tulostimen asetukset ovat halutut. Varoitus! Suorita loppuun Värikasetin ja pakkausmateriaalien poistaminen sivulla 9 ennen sivun tulostamista. 1 Varmista, että tulostimen virta on päällä ja näytöllä näkyy Valmistilailmoitus. 2 Jos haluat käyttää valikkoja, paina käyttöpaneelista painiketta Valikko> tai <Valikko. 3 Jatka painikkeen Valikko> tai <Valikko painelemista, kunnes käyttöpaneeliin tulee teksti APUOHJELMAT-VAL. 4 Paina Valitse. 5 Paina Valikko>, kunnestulosta valikot näkyy näytön toisella rivillä. 6 Paina Valitse. Ilmoitus Valikkoasetukset tulostetaan näkyy käyttöpaneelin näytöllä, kun sivua tulostetaan, minkä jälkeen tulostin palaa Valmis-tilaan. Huom. Jos näkyy ilmoitus, esimerkiksi: 201 Paperitukos Poista kasetti katso lisätietoja käyttöoppaasta, joka on Optra T:n Julkaisut-CD-levyllä. 7 Tarkista, että asennetut varusteet ovat valikkoasetussivun kohdassa Lisätyt ominaisuudet. Jos asentamasi varuste ei näy sivulla, katkaise tulostimesta virta, irrota virtajohto ja asenna varuste uudelleen. 8 Jos olet kytkenyt sarjakaapelin, tarkista, että valikkoasetussivulla olevat sarjaliitäntäasetukset vastaavat järjestelmän tietoja. Tulostinajurien ja apuohjelmien asentaminen 1 Etsi Ajurit, MarkVision ja apuohjelmat -CD-levy. 2 Käynnistä käyttöjärjestelmän mukainen tulostimen asetusapuohjelma noudattamalla CD-levyllä olevan kirjasen ohjeita. 22 Asetusten tarkistus

26 Vaihe 6: Verkkotulostimen asetusten määrittäminen Jos Optra T -tulostin on verkkomalli tai jos malliin Optra T616, T614, T612 tai T610 on asennettu verkkolisävaruste, tulostin voidaan näiden ohjeiden mukaisesti kytkeä verkkoon ja määrittää sen verkkoasetukset. Tulostimen kytkeminen verkkoon 1 Sammuta tulostimesta virta. 2 Kytke verkkokaapeli verkkoporttiin. 3 Kytke tulostimen virta taas päälle. Huom. Jos on asennettu MarkNet -tulostuspalvelin, jossa on useampia kuin yksi verkkoportti, käytä vain yhtä porttia. Verkkoasetussivun tulostaminen Tulosta verkkoasetussivu käyttämällä tulostimen käyttöpaneelia. (Vinkki: Verkkovalikko, Vakioverkko, Vakioverkon asetukset, Tulosta, Tulosta asetussivu. Tai jos laajennuspaikassa x on MarkNet-kortti: Verkko-valikko, Verkko x, Verkon x asetukset, Tulosta, Tulosta asetussivu.) Verkkoasetussivulla näkyy tietoja tulostuspalvelimen tulostimen fyysisestä osoitteesta, josta käytetään nimitystä UAA-osoite (universally administered address) ja muita tärkeitä tietoja. UAA-osoite on asetussivulla Verkko-otsikon alla. UAA-osoitteessa on 12 numeroa. Vasemmassa sarakkeessa osoite on MSBmuodossa ja oikeanpuoleisessa sarakkeessa kanonisessa muodossa. Säilytä tämä sivu myöhempää käyttöä varten. Huom. UAA-osoite on asetettu tehtaalla. Se voidaan kuitenkin ohittaa ja käyttää paikallisesti valvottua LAA-osoitetta (locally administered address), jos tulostimelle halutaan käyttää tiettyä fyysistä osoitetta. Verkkotulostimen asetusten määrittäminen 23

27 Asetusten määrittäminen ja tulostus Verkkoympäristö Sivu TCP/IP 24 Novell NetWare 28 AppleTalk 29 OS/2 Warp Server 29 Vianmääritys Vianmäärityksestä on tietoja Ajurit, MarkVision ja apuohjelmat -CD-levyllä. Napsauta Näytä ohjeet ja etsi MarkNet-linkki. Tietoja Ajurit, MarkVision ja apuohjelmat -CD-levystä Eri Lexmark-tuotteiden mukana on voinut tulla eri versioita Ajurit, MarkVision ja apuohjelmat -CD-levystä. Käytä aina viimeisintä CD-levyn versiota. TCP/IP IP-osoitteen, verkkopeitteen ja yhdyskäytävän määrittäminen On määritettävä tulostimen IP-osoite, verkkopeite ja yhdyskäytävä, jotta verkon muut laitteet löytävät sen verkosta. Jos käytössä on DHCP, osoitteiden oikeat arvot määrittyvät automaattisesti. Määrityksen voi tarkistaa tulostamalla verkkoasetussivun ja varmistamalla, että IP-osoitteen, verkkopeitteen tai yhdyskäytävän arvona ei ole nolla. Jos käytössä ei ole DHCP:tä, on myös muita menetelmiä, joilla voidaan määrittää osoite käsin, esimerkiksi tulostimen käyttöpaneeli, staattinen ARP ja telnet, RARP ja telnet, BOOTP tai MarkVision tai jokin toinen Lexmarkin apuohjelma. Seuraavassa ohjeita näistä kolmesta menetelmästä. Huom. Ohjeita muista tavoista, joilla IP-osoite voidaan määrittää, on Ajurit, MarkVision ja apuohjelmat -CD-levyllä. Napsauta Näytä ohjeet ja etsi MarkNet-linkki. Tulostimen käyttöpaneeli IP-osoitteen, verkkopeitteen ja yhdyskäytävän voi yksinkertaisesti määrittää tulostimeen käyttämällä tulostimen käyttöpaneelia. Tämä on tehtävä tulostimen luona. 1 Valitse tulostimen käyttöpaneelista Verkko-valikko, Vakioverkko, Vakioverkon asetukset, TCP/IP, Määritä IP-osoite. Tai jos käytössä on laajennuspaikkaan x asennettu MarkNet -kortti, valitse Verkko-valikko, Verkko x, Verkon x asetukset, TCP/IP, Määritä IP-osoite. (Vinkki: Jatka painikkeen Valikko> painelemista, kunnes oikea valikon teksti on näkyvissä, ja paina sitten Valitse.) 24 Verkkotulostimen asetusten määrittäminen

28 2 Kun nykyinen IP-osoite on näkyvissä, muuta osoitetta painikkeilla. (Vinkki: Painamalla Valitse pääset osoitteen seuraavaan segmenttiin. Jos painetaan Valikko>-painiketta, luku kasvaa yhdellä. <Valikko vähentää lukua yhdellä.) 3 Kun IP-osoite on määritetty, painavalitse, kunnes sanatallennettu näkyy hetken näytöllä. Tarkista, että parametrit ovat oikein, tulostamalla uusi verkkoasetussivu. Staattinen ARP ja telnet Tätä menetelmää voidaan käyttää kaikista Windows-, OS/2- ja UNIX-työasemista. Tätä menetelmää voidaan käyttää vain, jos tiedetään tulostimen fyysinen osoite. Työaseman ja tulostimen on myös oltava samassa aliverkossa. 1 Etsi tulostimen fyysinen osoite (UAA) aiemmin tulostetulta verkkoasetussivulta (esimerkiksi F). Jos käytössä on Ethernet-verkko, käytä oikeanpuoleisessa sarakkeessa olevaa (kanonista) numeroa. Jos käytössä on Token Ring -verkko, käytä vasemmassa sarakkeessa olevaa (MSB-) numeroa. 2 Määritä IP-osoite työaseman ARP-taulukkoon. Anna komentokehotteessa seuraava komentorivi, jossa ovat haluamasi IP-osoite ja UAA-osoite: arp -s F 3 Määritä IP-osoite, verkkopeite ja yhdyskäytävä tulostimeen. Ota tätä varten telnet-yhteys tulostimeen kirjoittamalla seuraava komentorivi: telnet Tarkista, että tulostin on päällä ja toimii verkossa. ping Tulostuspalvelimen TCP/IP-asetusapuohjelma Tällä yksinkertaisella apuohjelmalla voidaan alustaa IP-osoite, jos työaseman käyttöjärjestelmä on Windows 95, Windows 98 tai Windows NT. Tätä menetelmää voidaan käyttää vain, jos tiedetään tulostimen fyysinen osoite. Työaseman ja tulostimen on myös oltava samassa aliverkossa. Asenna tämä apuohjelma käynnistämällä Ajurit, MarkVision ja apuohjelmat -CD-levyltä, lisäämällä verkkotuki mukautetulla asennuksella ja valitsemalla Tulostuspalvelimen TCP/IP-asetusapuohjelma. Huom. Ohjeita apuohjelman asennuksesta, käytöstä ja vianmäärityksestä on Ajurit, MarkVision ja apuohjelmat -CD-levyltä. Selaimen käyttö tulostimen etätarkasteluun ja -hallintaan Kun IP-osoite on määritetty (millä tahansa menetelmällä), selaimella voidaan etätarkastella ja -hallita verkkotulostinta. Toimintoihin kuuluvat mm. tulostimen tilan reaaliaikainen tarkastelu, tulostimen alkutilan palauttaminen ja asetusten muuttaminen. Anna tulostimen IP-osoite selaimen URL-kenttään (esimerkiksi http: // ) ja paina Enter. Verkkotulostimen asetusten määrittäminen 25

29 Asettaminen tulostamaan Tulostustyö voidaan lähettää käyttämällä monta eri menetelmää, esimerkiksi FTP:tä, TFTP:tä, LPR/LPD:tä, point-to-point (LexIP) -protokollaa ja monia jonoihin perustuvia menetelmiä. Seuraavassa ohjeita kahdesta menetelmästä. Tulostus Windows NT -palvelimen jonoon Tässä osassa kuvataan jonoon perustuvaa tulostusta, jossa verkot tulostavat Windows NT -palvelimella määritettyyn jonoon. Tulostin palvelee tätä jonoa. Tätä menetelmää voidaan käyttää vain, jos ainakin yksi palvelin käyttää Windows NT Server -ohjelmistoa ja TCP/IP:tä. Huom. Jos käytössä on Windows NT Serverin versio 4.0 tai uudempi, joka käyttää TCP/IP: tä, voidaan tulostimen asetukset määrittää automaattisesti käyttämällä Network Plug and Print -ominaisuutta. Seuraavat ohjeet koskevat Windows NT Serverin versiota 4.0 ja uudempia versioita. 1 Asenna TCP/IP-ohjelmistokomponentti palvelimeen, jolla on tulostusjono. Tätä ohjelmistoa tarvitaan linkin muodostamiseen tulostimen ja jonon välille. Ohjelmisto löytyy Ajurit, MarkVision ja apuohjelmat -CD-levyltä. (Vinkki: Lisää verkkotuki suorittamalla mukautettu asennus ja valitse TCP/IP.) 2 Määritä tulostusjono palvelimelle. Tee tämä luomalla tavallinen tulostinobjekti. (Vinkki: Käynnistä, Asetukset, Kirjoittimet, Lisää kirjoitin.) a Kun tietokone kysyy, valitse Oma tietokone (eikä Verkkokirjoitinpalvelin). b Napsauta Lisää portti. c Valitse Lexmark-tulostinportti ja napsauta Uusi portti. Seuraa näytöllä näkyviä ohjeita. d Jaa jono. 3 Määritä Windows 95-, Windows 98- tai Windows NT -työasemat normaalisti. (Vinkki: Käynnistä, Asetukset, Kirjoittimet, Lisää kirjoitin.) 26 Verkkotulostimen asetusten määrittäminen

30 Point-to-point-tulostus (LexIP) Windows 95-, Windows 98- tai Windows NT -työasemalta voidaan tulostaa suoraan Lexmark-tulostimelle minne tahansa IP-verkossa. Palvelinta ei tarvita. 1 Asenna työasemaan TCP/IP-ohjelmistokomponentti. Ohjelmisto löytyy Ajurit, MarkVision ja apuohjelmat -CD-levyltä. (Vinkki: Lisää verkkotuki suorittamalla mukautettu asennus ja valitse TCP/IP. 2 Luo työasemaan tulostinobjekti. a Napsauta Käynnistä, Asetukset, Kirjoittimet, Lisää kirjoitin. b Windows 95 tai 98: Kun tietokone kysyy, valitse Paikallinen kirjoitin (eikä Verkkokirjoitin). Tästä voidaan myöhemmin käyttää Lexmarkin verkkotulostimen tarkkailua. Windows NT: Kun tietokone kysyy, valitse Oma tietokone (eikä Verkkokirjoitinpalvelin). Tästä voidaan myöhemmin käyttää Lexmarkin verkkotulostimen tarkkailua. c Valitse oikea tulostinajuri. Huom. Viimeisimmät Lexmarkin tulostinajurit voidaan hakea Lexmarkin www-osoitteesta: d Valitse jokin portti (LPT, COM tai TIEDOSTO) alkuasetusta varten. Myöhemmin portti voidaan muuttaa loogiseksi portiksi. e Napsauta Seuraava ja jatka näytöllä näkyvien ohjeiden mukaisesti, kunnes tulostinobjekti on luotu. 3 Kytke tulostinobjekti fyysiseen tulostimeen. a Valitse tulostinkansiosta juuri luomasi tulostinobjekti. b Windows 95 tai 98: Napsauta Tiedosto, Ominaisuudet, Lisää portti. Windows NT: Napsauta Tiedosto, Ominaisuudet, Lisää portti. c Napsauta Muu, Lexmarkin verkkotulostimen tarkkailu ja napsauta sitten OK. Esillä on luettelo käytettävissä olevista tulostimista. Jos tulostinta ei näy luettelossa, napsauta Lisää sovitin ja seuraa näytöllä näkyviä ohjeita, kunnes tulostin näkyy. d Etsi luettelosta tulostimen IP-osoite ja valitse se. e Määritä looginen porttinimi, joka kytketään tulostimeen, ja napsauta OK. Huom. DOSista voidaan tulostaa käyttämällä LexIP:tä, jos määritetään looginen porttinimi LPT1, LPT2, LPT3 tai LPT4. Esimerkki: c:\>copy tiedostonimi LPT3 f Tarkista, että tulostimelle määritetty looginen porttinimi näkyy nyt ruudussa, jonka otsikko on Tulosta seuraavaan porttiin. g Napsauta OK. Verkkotulostimen asetusten määrittäminen 27

31 Novell NetWare NDPS (Novellin jaetut tulostuspalvelut) Jos Lexmark-tulostimia on NDPS-ympäristössä, on suositeltavaa, että asennetaan Lexmarkin NDPS-IP-yhdyskäytävä. Tällöin tulostimet voidaan integroida tiiviisti NDPS: ään siten, että niiden tarkkailu ja hallinta sekä niille tulostaminen on helppoa. Huom. Eräissä Ajurit, MarkVision ja apuohjelmat -CD-levyltä versioissa on Lexmarkin NDPS-IP-yhdyskäytävä. Etsi CD-levyltä alihakemistoa NDPS, jotta saisit selville, onko yhdyskäytävä levyllä. Yhdyskäytävä sekä kaikki tukitiedostot ja asennustoimet löytyvät Lexmarkin www-sivuilta ( ja eräistä Ajurit, MarkVision ja apuohjelmat -CD-levyltä versioista. Muu kuin NDPS (jonoon perustuva) Helpoin keino määrittää tulostin NetWare-töitä varten muussa kuin NDPSympäristössä on käyttää MarkVisionia. MarkVision luo automaattisesti kaikki tarvittavat NetWare-objektit (tulostusjono-objektit, tulostuspalvelinobjektit ja tulostinobjektit). Tee seuraavat toimet Windows NT -työasemalta, jossa on Novell NetWare Client32 -ohjelmisto, tai Windows 95- tai Windows 98 -työasemalta, jossa on Novell Client32 tai Microsoft Client for Netware networks. 1 Asenna työasemaan NetWare-ohjelmistokomponentti. Etsi ohjelmisto Ajurit, MarkVision ja apuohjelmat -CD-levyltä. (Vinkki: Lisää verkkotuki suorittamalla mukautettu asennus ja valitsemalla NetWare.) 2 Käynnistä MarkVision. Etsi uusi verkkotulostin MarkVisionin pääikkunassa. Etsi se rivi, jolla on tulostimen fyysinen osoite (tulostuspalvelimen UAAosoite MSB-muodossa). 3 Kaksoisnapsauta verkkotulostinta. Määritä tulostimen NetWare-asetukset seuraavasti: a Määritä yksilöllinen NetWare-kirjautumisnimi. Tulostin kirjautuu tällä nimellä NetWare-palvelimeen. Huom. Oletuskirjautumisnimessä on merkit!lex ja UAA-osoite (esimerkiksi!lex f). b Ota käyttöön MarkNet-portti. c Valitse PSERVER-tila. Jos halutaan hallita NDS-jonoja, on määritettävä NDS-puu ja konteksti, johon MarkNet-tulostuspalvelin on määritetty. On myös luotava tai valittava palveltavat jonot. Jos halutaan hallita sidontajonoja, on ensin määritettävä tiedostopalvelimet. Sen jälkeen on luotava tai valittava palveltavat jonot. Huom. Tietoa PSERVER- tai RPRINTER- tilan valinnasta on CD-levyllä. Napsauta Näytä ohjeet ja etsi MarkNet-linkki. 28 Verkkotulostimen asetusten määrittäminen

32 4 Jos tietokone pyytää palauttamaan tulostuspalvelimen alkutilaan, valitse Kyllä, niin jonoja aletaan palvella. AppleTalk Verkkotulostin toimii automaattisesti AppleTalk-verkoissa. Kun verkkokaapelit on kytketty ja laite käynnistetty, se on toiminnassa. Jos kuitenkin halutaan käyttää alue- ja tulostinnimiä, jotka eivät ole oletusarvoja, näitä asetuksia voidaan muuttaa MarkVision for Macintosh -ohjelmalla. Huom. MarkVision for Macintosh -ohjelma on Ajurit, MarkVision ja apuohjelmat -CD-levyltä. AppleTalk-verkkotulostus Jokaisen AppleTalk-verkossa olevan Macintosh-käyttäjän, joka haluaa käyttää tulostinta, on tehtävä seuraavat toimet. 1 Valitse uusi tulostin Valitsijassa ja napsauta Luo. Jos järjestelmä ei löydä uudelle tulostimelle soveltuvaa PPD-tiedostoa, anna tarvittavat tiedot itse. Esimerkiksi määritä esiin tulevaan kehotteeseen tulostimeen asennetut lisävarusteet, esimerkiksi kaksipuolinen yksikkö, muisti jne. Napsauta OK, kun olet valmis. Huom. PPD-tiedosto mukauttaa LaserWriter-ajurin tulostinmallille. 2 Katso, ilmestyykö Valitsijaan tulostimen nimen viereen kuvake. Kuvake merkitsee, että PPD on kytketty verkkotulostimeen. Uusi työpöytäkuvake sijoitetaan myös työpöydälle. 3 Valitse Valitsijassa tulostin, jota halutaan käyttää nyt, ja sulje sitten Valitsija-ikkuna. OS/2 Warp Server Tulostin toimii OS/2 Warp Server -verkoissa. Käyttäjät voivat tulostaa verkkotulostimelle kaikista verkkoon onnistuneesti kytketyistä työasemista. Jos haluat ohjeita tulostuspalvelimen asetusten määrittämisestä OS/2-verkkoa varten, käytä Ajurit, MarkVision ja apuohjelmat -CD-levyltä, napsauta Näytä ohjeet ja etsi MarkNet-linkki. Verkkotulostimen asetusten määrittäminen 29

33 30 Verkkotulostimen asetusten määrittäminen

34 P/N 11K1607 E.C. 1K0252 Printed in France 06/99 This publication is printed on recycled paper. Lexmark, Lexmark with diamond design and Optra are trademarks of Lexmark International, Inc., registered in the United States and/or other countries Lexmark International, Inc. 740 West New Circle Road, Lexington, Kentucky 40550
