1 Tulostinten, lisävarusteiden ja jalustojen yhteensopivuusopas Lasertulostimet Tammikuu

2 Painosta koskeva tiedote Tammikuu 2012 Seuraava kappale ei koske maita, joissa vastaavanlaiset sopimusehdot ovat ristiriidassa paikallisen lain kanssa: LEXMARK INTERNATIONAL, INC. ON TUOTTANUT TÄMÄN JULKAISUN SELLAISENA KUIN SE ON, ILMAN TAKUITA, MUKAAN LUKIEN MUTTA RAJOITTAMATTA KAUPAN EHTOJEN TAI TIETTYYN KÄYTTÖÖN SOPIVUUDEN TAKUUEHDOT. Tämä kohta ei välttämättä koske sinua, sillä joissakin valtioissa ei sallita julkilausuman kieltämistä tai tiettyjen toimitusten välillisiä takuita. Tämä julkaisu voi sisältää teknisiä epätarkkuuksia tai painovirheitä. Julkaisun tietoihin tehdään säännöllisin väliajoin muutoksia, jotka sisällytetään tuotteen myöhempiin versioihin. Tuotteisiin tai ohjelmiin voidaan tehdä parannuksia tai muutoksia milloin tahansa. Tämän tuotteen viittaukset muihin tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita sitä, että valmistaja takaa näiden olevan saatavilla kaikissa maissa, joissa valmistaja toimii. Viittaukset eri tuotteisiin, ohjelmiin tai palveluihin eivät tarkoita, että ainoastaan kyseistä tuotetta, ohjelmaa tai palvelua voidaan käyttää. Mitä tahansa toiminnallisesti vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa mitään olemassa olevaa aineetonta oikeutta, voidaan käyttää mainitun tuotteen, ohjelman tai palvelun sijaan. Toiminnan arvioiminen ja varmentaminen käytettäessä muita kuin valmistajan suosittelemia muita tuotteita, ohjelmia tai palveluita ovat pelkästään käyttäjän vastuulla. Lexmarkin teknistä tukea saa osoitteesta Lisätietoja tarvikkeista ja ladattavista tiedostoista saa osoitteesta Jos käytössäsi ei ole Internet-yhteyttä, voit ottaa Lexmarkiin yhteyttä postitse. Osoite on Lexmark International, Inc. Bldg 004-2/CSC 740 New Circle Road NW Lexington, KY USA 2011 Lexmark International, Inc. Kaikki oikeudet pidätetään. Tavaramerkit Lexmark ja Lexmark-logo ovat Lexmark International Inc:n Yhdysvalloissa ja/tai muissa maissa rekisteröityjä tavaramerkkejä. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta. UNITED STATES GOVERNMENT RIGHTS This software and any accompanying documentation provided under this agreement are commercial computer software and documentation developed exclusively at private expense.

3 Sisällys 3 Sisällys Painosta koskeva tiedote...2 Johdanto...5 Tietoja oppaasta...5 Tuetut enimmäiskokoonpanot...6 Lexmark C546dtn ja X546dtntyöpöytä- tai kääntyvällä telineellä...6 Lexmark C73x...7 Lexmark C Lexmark C Lexmark C Lexmark T65x tulostintuella 39V Lexmark X Lexmark X Lexmark X95x...21 Lexmark X65x...25 Lexmark X651e, X652e, X654e ja X656e tulostintuella 16M Lexmark X651-, X652-, X654- ja X656 -monitoimilaitteetpöytäkäytössä ja kääntyvällä telineellä...26 Lexmark X658e...27 Lexmark X73x...28 Lexmark X73x, jossa tuki 16M Lexmark X73x, jossa työtaso ja kääntöteline...29 Tulostintuki 10G Tulostintuki 10G0080skannerilla...30 Tulostintuki 10G0080ilman skanneria...31 Tulostintuki 22G Tulostintuki22G0544monitoimilaitteille...32 Tulostintuki 22G0544skannerilla...33 Tulostintuki 22G0544 skannerilla ja hyllyllä 21J Tulostintuki 22G0544ilman skanneria...34 Työpöytä...35 Kaluste16C Kaluste 16C0369 ja 16C Tulostimen jalusta 16N Tulostimen jalusta 16N1708 skannerihyllyllä 10B1755 tai ilman...39 Tulostimen jalusta 16N1708 skannerihyllyllä 21J0055 tai ilman...39 Skannerihylly...40

4 Sisällys 4 Kääntyvä teline Hakemisto...43

5 Johdanto 5 Johdanto Tietoja oppaasta Seuraavassa esimerkkitaulukossa näytetään, miten tämän oppaan taulukoita luetaan: Tuetut tulostimet: T630, T630n, T632, T632n, T634 ja T634n Tässä osiossa luetellaan tulostimet, jotka tukevat tätä kalustetta tai lisävarustetta. Tuetut skannerit: 3100, 3200 ja X4500 Tässä osiossa luetellaan skannerit, jotka tukevat tätä kalustetta tai lisävarustetta. Tulostimen kokoonpano Lisävaruste Kaksipuolinen tulostusyksikkö 250 arkin syöttölaite Valinnainen 500 arkin syöttölaite Valinnainen arkin syöttölaite A T C D E F G Kullakin rivillä näkyy tuettu enimmäiskokoonpano. Kukin kokoonpano on hyväksyttävä, vaikka siitä poistettaisiin jokin lisälaite. Esimerkiksi tulostinkokoonpanon B tuettu kokoonpano osoittaa, että tulostin, jossa on kaksipuolinen tulostusyksikkö, yksi lisävaruste, kolme 250 arkin syöttölaitetta ja yksi 500 arkin syöttölaite, on yksi tämän kalusteen enimmäiskokoonpanoista. Kokoonpano on hyväksyttävä, jos siitä poistetaan lisävarusteita (skanneri, kaksipuolinen tulostusyksikkö, 250 arkin syöttölaite tai 500 arkin syöttölaite) Kokoonpano ei ole hyväksyttävä, jos siihen lisätään muita kaavion lisävarusteita.

6 Tuetut enimmäiskokoonpanot 6 Tuetut enimmäiskokoonpanot Seuraavissa taulukoissa on tietoja kunkin tulostimen, lisävarusteen ja kalusteen enimmäiskokoonpanoista. Lexmark C546dtn ja X546dtntyöpöytä- tai kääntyvällä telineellä Tuettu tulostin: C546dtn Tuettu monitoimilaite: X546dtn Tulostimet voivat tässä kokoonpanossa tukea yhtä valinnaista lokeroa tuotenumerolla tai.

7 Tuetut enimmäiskokoonpanot 7 Lexmark C73x Lexmark C73x tulostintuella: Kääntyvä teline : Tuetut tulostimet: C734 ja C736 Sijoittaminen Valinnainen tulostintuki Valinnaiset 550 arkin syöttölaitteet tai 4,8 tuuman korotuslevyt arkin lisäsyöttölaite 39V Lattia Lattia * * Valinnaista tulostintukea voi käyttää, mutta se ei ole välttämätöntä turvallisen käytön kannalta.

8 Tuetut enimmäiskokoonpanot 8 Sijoittaminen Valinnainen tulostintuki Valinnaiset 550 arkin syöttölaitteet tai 4,8 tuuman korotuslevyt arkin lisäsyöttölaite 39V Pöytäkäyttö tai kääntyvä teline * Valinnaista tulostintukea voi käyttää, mutta se ei ole välttämätöntä turvallisen käytön kannalta. Lexmark C792 Perustulostin:

9 Tuetut enimmäiskokoonpanot 9 Lexmark C792, jossa lisälokerot ja tuki: Tuettu tulostin: C792 Paikka Valinnainen tuki Valinnaiset 550 arkin lokerot Valinnainen arkin lokero Valinnainen vastaanottoalusta Työpöytä 1 Lattia Lattia 2 Huomautuksia: 1 Suositeltu enimmäiskorkeus on 1,3 m (51,18 tuumaa). 2 Voidaan käyttää, mutta ei välttämätön turvallista käyttöä ajatellen

10 Tuetut enimmäiskokoonpanot 10 Lexmark C925 Lexmark C925 lisälokeroilla: Lexmark C925 lisälokeroilla ja tulostimen jalustalla, joka on muunnettu tulostintueksi 24Z0031:

11 Tuetut enimmäiskokoonpanot 11 Tulostimen jalusta 39V4339: Tuettu tulostin: C925 Sijoittaminen Tulostimen jalusta 24Z0031 Työpöytä Lattia Tulostimen jalusta, joka on muunnettu tulostintueksi 24Z0031 Valinnaiset 550 arkin syöttölaitteet Lattia Lexmark C950 Lexmark C950, jossa 2-alustainen yksikkö, suuren kapasiteetin syöttölokero ja vihkoviimeistelijä:

12 Tuetut enimmäiskokoonpanot 12 Valinnainen 3-alustainen yksikkö: Valinnainen 1-alustainen yksikkö:

13 Tuetut enimmäiskokoonpanot 13 Valinnainen viimeistelijä: Tuettu tulostinmalli: C950de

14 Tuetut enimmäiskokoonpanot 14 Paikka 1-alustainen yksikkö 3-alustainen yksikkö 2-alustainen yksikkö Valinnainen suuren kapasiteetin syöttölokero Valinnainen vihkoviimeistelijä Valinnainen viimeistelijä Lattia

15 Tuetut enimmäiskokoonpanot 15 Lexmark T65x tulostintuella 39V3588 Lexmark T65x tulostintuella: Tuetut tulostimet: T650, T652, T654 ja T656 Tulostinmallit Sijoittaminen arkin lisäsyöttölaite Arkinkääntäjä Valinnaiset 250 arkin syöttölaitteet Valinnaiset 550 arkin syöttölaitteet tai 5,1 tuuman korotuslevyt Valinnainen tulostintuki 39V3588 T650, T652, T654 ja T656 Pöytäkäyttö tai kääntyvä teline Kyllä 2 tai ei 1 1 Valinnainen kaksipuolinen tulostusyksikkö on saatavilla vain laitteeseen Lexmark T650n. 2 Sisäinen kaksipuolinen tulostusyksikkö on vakiovarusteena laitteissa Lexmark T652dn, T654dn ja T Valinnaista tulostintukea voi käyttää, mutta se ei ole välttämätöntä turvallisen käytön kannalta.

16 Tuetut enimmäiskokoonpanot 16 Tulostinmallit Sijoittaminen arkin lisäsyöttölaite Arkinkääntäjä Valinnaiset 250 arkin syöttölaitteet Valinnaiset 550 arkin syöttölaitteet tai 5,1 tuuman korotuslevyt Valinnainen tulostintuki 39V3588 T650 Lattia Kyllä 1 3 Ei 1 T652, T654, T656 Lattia Sisältyy 1 3 T650, T652, T654 ja T656 Lattia Kyllä 2 tai ei 1 1 Valinnainen kaksipuolinen tulostusyksikkö on saatavilla vain laitteeseen Lexmark T650n. 2 Sisäinen kaksipuolinen tulostusyksikkö on vakiovarusteena laitteissa Lexmark T652dn, T654dn ja T Valinnaista tulostintukea voi käyttää, mutta se ei ole välttämätöntä turvallisen käytön kannalta.

17 Tuetut enimmäiskokoonpanot 17 Lexmark X792 Lexmark X792, jossa lisälokero

18 Tuetut enimmäiskokoonpanot 18 Lexmark X792, jossa lisälokero ja tuki Tuettu tulostin: X792 Paikka Valinnainen tuki Valinnaiset 550 arkin lokerot Valinnainen arkin lokero Valinnainen vastaanottoalusta Työpöytä 3 Lattia 1 1 1

19 Tuetut enimmäiskokoonpanot 19 Paikka Valinnainen tuki Valinnaiset 550 arkin lokerot Valinnainen arkin lokero Valinnainen vastaanottoalusta Lattia Huomautuksia: 1 Pakollinen 2 Voidaan käyttää, mutta ei välttämätön turvallista käyttöä ajatellen 3 Suositeltu enimmäiskorkeus on 1,3 m (51,18 tuumaa). 1 Lexmark X925 Lexmark X925 lisälokeroilla ja tulostimen jalustalla, joka on muunnettu tulostintueksi 24Z0031:

20 Tuetut enimmäiskokoonpanot 20

21 Tuetut enimmäiskokoonpanot 21 Tulostimen jalusta 24Z0031: Tuettu tulostin: X925 Sijoittaminen Tulostimen jalusta 24Z0031 Työpöytä Lattia Tulostimen jalusta, joka on muunnettu tulostintueksi 24Z0031 Valinnaiset 550 arkin syöttölaitteet Lattia Lexmark X95x Lexmark X950de, jossa 2-alustainen yksikkö, suuren kapasiteetin syöttölokero ja vihkoviimeistelijä:

22 Tuetut enimmäiskokoonpanot 22 Valinnainen 3-alustainen yksikkö: Valinnainen 1-alustainen yksikkö:

23 Tuetut enimmäiskokoonpanot 23 Valinnainen viimeistelijä: Tuettu tulostinmalli: X950de

24 Tuetut enimmäiskokoonpanot 24 Paikka 1-alustainen yksikkö 3-alustainen yksikkö 2-alustainen yksikkö Valinnainen suuren kapasiteetin syöttölokero Valinnainen vihkoviimeistelijä Valinnainen viimeistelijä Lattia Tuetut tulostinmallit: X952dte ja X954dhe Paikka Lattia Valinnainen suuren kapasiteetin syöttölokero Valinnainen vihkoviimeistelijä Valinnainen viimeistelijä

25 Tuetut enimmäiskokoonpanot 25 Lexmark X65x Lexmark X651e, X652e, X654e ja X656e tulostintuella 16M1216 Tuetut tulostimet: X651e, X652e, X654e ja X656e Tulostimen kokoonpano A T C D E F Valinnainen 250 arkin syöttölaite Valinnainen 500 arkin syöttölaite tai 5,1 tuuman korotuslevyt Valinnainen arkin syöttölaite Huomautuksia: Korotuslevyn on oltava 250 ja 500 arkin syöttölaitteiden alla, eikä sitä voi käyttää arkin syöttölaitteen kanssa. Valinnainen arkin syöttölaite on asennettava kaikkien muiden syöttölaitteiden alapuolelle. Tämän tulostintuen kanssa on käytettävä vähintään yhtä syöttölaitetta tai korotuslevyä.

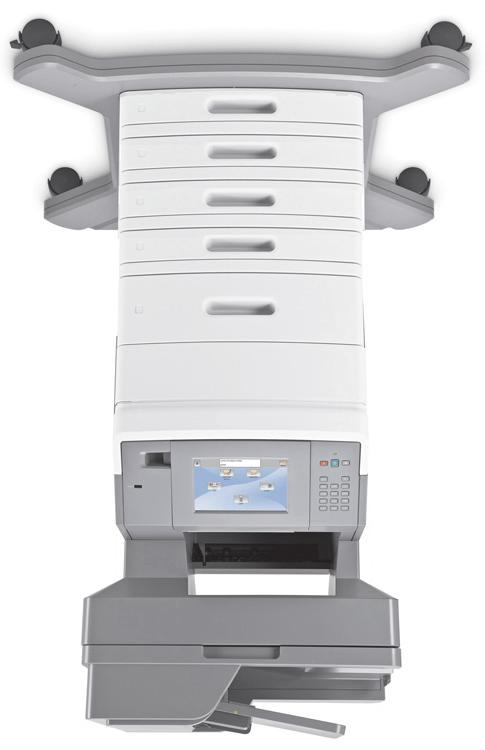

26 Tuetut enimmäiskokoonpanot 26 Lexmark X651-, X652-, X654- ja X656 -monitoimilaitteetpöytäkäytössä ja kääntyvällä telineellä Kääntyvä teline : Tuetut monitoimilaitteet: X651e, X652e, X654e ja X656e

27 Tuetut enimmäiskokoonpanot 27 Tulostimen kokoonpano Valinnaiset 250 arkin syöttölaitteet Valinnaiset 550 arkin syöttölaitteet tai 5,1 tuuman korotuslevyt A T C D Huomautus: Varmista, että valitun kokoonpanon kokonaiskorkeus soveltuu kyseiseen toimistoympäristöön. Lexmark X658e Tuettu tulostin: Lexmark X658e Enintään neljän 550 arkin syöttölaitteen tuki. Jalustayksikköön kuuluu yksi 550 arkin syöttölaite, joten tulostimen kokoonpanoon voidaan liittää enintään kolme valinnaista lisäsyöttölaitetta. Huomautus: Tulostintuki on vakiovaruste.

28 Tuetut enimmäiskokoonpanot 28 Lexmark X73x Lexmark X73x, jossa tuki 16M1210 A B Tuetut tulostimet: X734de, X736de ja X738de Tulostinkokoonpano Valinnaiset 550 arkin lokerot tai 4,8 tuuman korotuslevyt Valinnainen arkin lokero A B Korotuslevyt voi asentaa valinnaisten 550 arkin lokeroiden alle, eikä niitä voi käyttää arkin lokeron kanssa. Valinnaisen arkin lokeron voi asentaa minkä tahansa muun lokeron alle. Tämän tuen kanssa on käytettävä vähintään yhtä syöttölaitetta tai korotuslevyä.

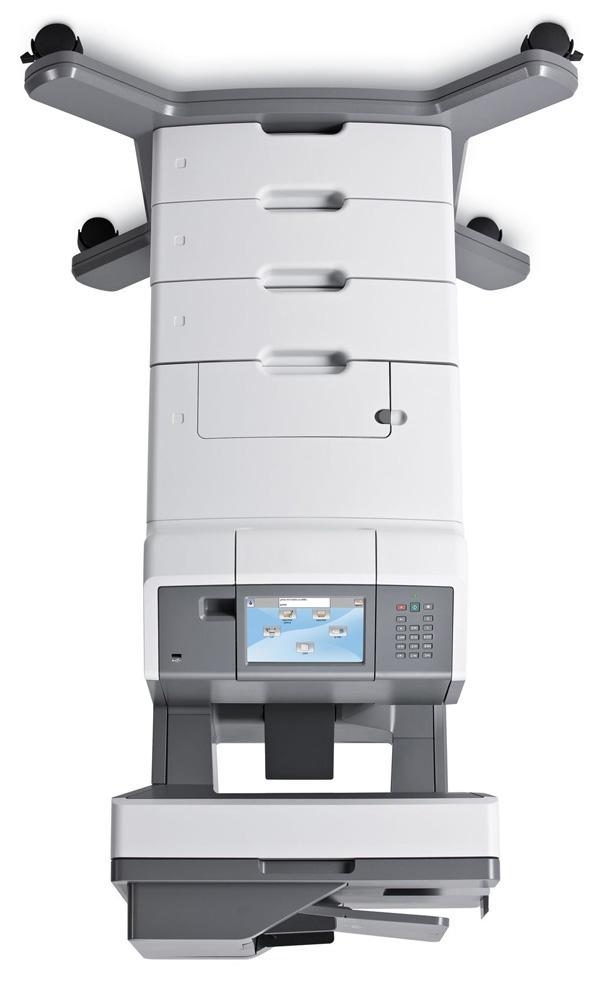

29 Tuetut enimmäiskokoonpanot 29 Lexmark X73x, jossa työtaso ja kääntöteline Lattialle sijoitettava Kääntöteline Tuetut monitoimilaitteet: X734de, X736de ja X738de Tulostinkokoonpano A B C Paikka Valinnaiset 550 arkin lokerot tai 4,8 tuuman korotuslevyt Valinnainen arkin lokero Työtaso tai kääntöteline Työtaso tai kääntöteline Lattia Huomautus: Varmista, että valitun kokoonpanon kokonaiskorkeus soveltuu kyseiseen toimistoympäristöön.

30 Tuetut enimmäiskokoonpanot 30 Tulostintuki 10G0080 Tulostintuki 10G0080skannerilla Tuetut tulostimet: T630, T630n, T632, T632n, T634 ja T634n Tuetut monitoimilaitteet: X630, X632, X632e, X632s ja X634e Tuetut skannerit: 3100, 3200 ja X4500 Tulostimen kokoonpano Monitoimilisälaite Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet arkin lisäsyöttölaite A T C D E F Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi. Tämän tulostintuen kanssa on käytettävä vähintään yhtä lisäsyöttölaitetta.

31 Tuetut enimmäiskokoonpanot 31 Tulostintuki 10G0080ilman skanneria Tuetut tulostimet: T630, T630n, T632, T632n, T634, T634n, T640, T640n, T642, T642n, T644 ja T644n Tulostimen kokoonpano Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet arkin lisäsyöttölaite A T C D E F G K Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi. Tämän tulostintuen kanssa on käytettävä vähintään yhtä lisäsyöttölaitetta.

32 Tuetut enimmäiskokoonpanot 32 Tulostintuki 22G0544 Tulostintuki22G0544monitoimilaitteille Tuetut monitoimilaitteet: X646e, X644e ja X642e Tulostimen kokoonpano Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet Valinnainen 25 cm:n teline arkin lisäsyöttölaite A T C D E F G K I J Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle.

33 Tuetut enimmäiskokoonpanot 33 Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi. Valinnainen 25 cm:n teline on asennettava alimmaksi syöttölaitteiden alle. Tämän tulostintuen kanssa on käytettävä vähintään yhtä syöttölaitetta tai valinnaista 25 cm:n telinettä. Tulostintuki 22G0544skannerilla Tuetut tulostimet: T630, T630n, T632, T632n, T634 ja T634n Tuetut monitoimilaitteet: X630, X632, X632e, X632s ja X634e Tuetut skannerit: 3100, 3200 ja X4500 Tulostimen kokoonpano Monitoimilisälaite Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet arkin lisäsyöttölaite A T C D E F Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolisen tulostusyksikön on aina oltava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi. Tämän tulostintuen kanssa on käytettävä vähintään yhtä lisäsyöttölaitetta.

34 Tuetut enimmäiskokoonpanot 34 Tulostintuki 22G0544 skannerilla ja hyllyllä 21J0050 Tuetut tulostimet: T642, T642n, T644 ja T644 Tuettu skanneri: 4600 Tulostimen kokoonpano Monitoimilisälaite Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet Kaksipuolinen tulostusyksikkö Valinnainen 25 cm:n teline arkin lisäsyöttölaite A T C D E F G Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi. Valinnainen 25 cm:n teline on asennettava alimmaksi syöttölaitteiden alle. Tämän tulostintuen kanssa on käytettävä vähintään yhtä syöttölaitetta tai valinnaista 25 cm:n telinettä. Tulostintuki 22G0544ilman skanneria

35 Tuetut enimmäiskokoonpanot 35 Tuetut tulostimet: T630, T630n, T632, T632n, T634, T634n, T640, T640n, T642, T642n, T644 ja T644n Tulostimen kokoonpano A T C D E F G K Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet arkin lisäsyöttölaite Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi. Tämän tulostintuen kanssa on käytettävä vähintään yhtä lisäsyöttölaitetta. Työpöytä Tuetut tulostimet: T630, T630n, T632, T632n, T634, T634n, T640, T640n, T642, T642n, T644 ja T644n Tuetut monitoimilaitteet: X630, X632, X632e, X632s, X634e, X644e, X646e ja X642e Tuetut skannerit: 3100, 3200 ja X4500

36 Tuetut enimmäiskokoonpanot 36 Monitoimilaitteen tai monitoimilisälaitteen kokoonpano Monitoimilisälaite Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet arkin lisäsyöttölaite A T C D E F G K I J K L Varmista, että valitun kokoonpanon kokonaiskorkeus soveltuu kyseiseen toimistoympäristöön. Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Kaluste16C0389 Tuetut tulostimet: T630, T630n, T632, T632n, T634, T634n, T640, T640n, T642, T642n, T644 ja T644n Tuetut monitoimilaitteet: X630, X632, X632e, X632s, X634e, X644e, X646e ja X642e Tuetut skannerit: 3100, 3200, X4500 ja 4600

37 Tuetut enimmäiskokoonpanot 37 Tulostimen kokoonpano Monitoimilisälaite Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet arkin lisäsyöttölaite A T C D E F G K I Tulostimen alareuna ei saa olla yli 4 cm kalusteen sivuhyllyjen ylätason yläpuolella asennuksen jälkeen. Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolisen tulostusyksikön alareuna ei saa olla yli 4 cm kalusteen sivuhyllyjen ylätason yläpuolella asennuksen jälkeen. Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi. VAARA KAATUMISVAARA: Kalusteen mukana toimitetut vakautusliuskat on asennettava turvallisuusvaatimusten vuoksi. Kaluste 16C0369 ja 16C0379 Kaluste 16C0369: Kaluste 16C0379:

38 Tuetut enimmäiskokoonpanot 38 Tuetut tulostimet: T630, T630n, T632, T632n, T634, T634n, T640, T640n, T642, T642n, T644 ja T644n Tuetut monitoimilaitteet: X630, X632, X632e, X632s, X634e, X646e, X644e ja X642e Tuetut skannerit: 3100, 3200, X4500 ja 4600 Tulostimen kokoonpano Monitoimilisälaite Kaksipuolinen tulostusyksikkö Valinnaiset 250 arkin syöttölaitteet Valinnaiset 500 arkin syöttölaitteet arkin lisäsyöttölaite A T C D E F G Tulostimen alareuna ei saa olla yli 4 cm kalusteen sivuhyllyjen ylätason yläpuolella asennuksen jälkeen. Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolisen tulostusyksikön alareuna ei saa olla yli 4 cm kalusteen sivuhyllyjen ylätason yläpuolella asennuksen jälkeen. Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Valinnainen arkin syöttölaite on asennettava alimmaksi syöttölaitteeksi.

39 Tuetut enimmäiskokoonpanot 39 Tulostimen jalusta 16N1708 Tulostimen jalusta 16N1708 skannerihyllyllä 10B1755 tai ilman Tuetut tulostimet: C760 ja C762 Tuettu monitoimilaite: X762e Tuettu skanneri: X4500 Tulostimen kokoonpano Monitoimilisälaite Kaksipuolinen tulostusyksikkö Valinnaiset 500 arkin syöttölaitteet A T C Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolinen tulostusyksikkö on asennettava suoraan tulostimen alapuolelle. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Tulostin ilman monitoimilaitetta voi myös tukea enintään yhtä valinnaista arkin syöttölaitetta ja yhtä valinnaista 500 arkin syöttölaitetta ilman tulostimen jalustaa. Valinnainen 500 arkin syöttölaite tarvitaan käytettäessä arkin syöttölaitetta ja kaksipuolista tulostusyksikköä. Tulostimen jalusta 16N1708 skannerihyllyllä 21J0055 tai ilman

40 Tuetut enimmäiskokoonpanot 40 Tuetut tulostimet: C772 ja C782 Tuetut monitoimilaitteet: X772e ja X782e Tuettu skanneri: 4600 Tulostimen kokoonpano Monitoimilisälaite Kaksipuolinen tulostusyksikkö Valinnaiset 500 arkin syöttölaitteet A T X C X Jos kaksipuolinen tulostusyksikkö on asennettu: Kaksipuolisen tulostusyksikön on oltava kaikissa luettelon kokoonpanoissa suoraan tulostimen alapuolella. Kaikki paperinkäsittelylisävarusteet on asennettava kaksipuolisen tulostusyksikön alapuolelle. Tulostin ilman monitoimilaitetta voi myös tukea enintään yhtä valinnaista arkin syöttölaitetta ja yhtä valinnaista 500 arkin syöttölaitetta ilman tulostimen jalustaa. Valinnainen 500 arkin syöttölaite tarvitaan kaksipuolisen tulostusyksikön alla olevaksi ensimmäiseksi lisälaitteeksi käytettäessä arkin syöttölaitetta ja kaksipuolista tulostusyksikköä. Skannerihylly Aseta monitoimilisälaite tuetun yksiväritulostimen päälle seuraavia hyllyjä käyttämällä:

41 Tuetut enimmäiskokoonpanot 41 Skannerihyllyn tuotenumero Tuettu monitoimilisälaite Tuettu tulostin 16A0503 X242 X X630 X632 X632s T5XX T61X T62X T63X 10G1000 X4500 T632 T634 X632e * X634e * 21J T642n T644n * Skannerihylly sisältyy tuotteeseen. Huomautuksia: Jos kokoonpanoon on asennettu monitoimilisälaite ja skannerihylly, siihen ei saa enää lisätä paperinkäsittelylaitteita. Jos monitoimilisälaitetta ja skannerihyllyä ei ole asennettu, kaikkia paperinkäsittelylaitteita tuetaan. Skannerihyllyt on kiinnitettävä suoraan tulostimeen. Kääntyvä teline Lisätietoja saat jokaisen tulostimen tuetuista kokoonpanoista: Lexmark T65x tulostintuella 39V3588 sivulla 15 Lexmark X651-, X652-, X654- ja X656 -monitoimilaitteetpöytäkäytössä ja kääntyvällä telineellä sivulla 26 Lexmark C73x sivulla 7

42 Tuetut enimmäiskokoonpanot 42 Lexmark X73x, jossa työtaso ja kääntöteline sivulla 29 Lexmark X651-, X652-, X654- ja X656 -monitoimilaitteetpöytäkäytössä ja kääntyvällä telineellä sivulla 26

43 Hakemisto 43 Hakemisto Numerot 10B1755, tuotenumero 39 10G0080, tuotenumero 31 skannerilla 30 10G1000, tuotenumero 40 16A0503, tuotenumero 40 16C0369, tuotenumero 37 16C0379, tuotenumero 37 16C0389, tuotenumero 36 16M1216, tuotenumero 25 16N1708, tuotenumero 39 21J0050, tuotenumero 34, 40 21J0055, tuotenumero 39 22G0544, tuotenumero 32 skannerilla, ilman hyllyä 33 tulostintuki 34 tulostintuki skannerilla 34 24Z0031, tuotenumero 10, , tuotenumero , tuotenumero 7, 26, 41 39V3588, tuotenumero 15 I ilmoitukset 2 K kaluste tuotenumero 16C tuotenumero 16C tuotenumero 16C kääntyvä teline tuotenumero , 41, 7 L Lexmark C546dtn 6 Lexmark C73x 7 Lexmark C Lexmark C Lexmark C Lexmark C Lexmark C Lexmark T65x 15 Lexmark X546dtn 6 Lexmark X651, X652, X654 ja X Lexmark X658e 27 Lexmark X762e 39 Lexmark X772e 39 Lexmark X782e 39 Lexmark X O ohjeita oppaan käyttämiseen 5 opas, tietoja 5 S skannerihylly tuotenumero 10B tuotenumero 10G tuotenumero 16A tuotenumero 21J , 40 tuotenumero 21J T taulukot, toiminta 5 tulostimen jalusta tuotenumero 16N tuotenumero 24Z , 19 tulostimet Lexmark C tulostin Lexmark C546dtn 6 Lexmark C73x 7 Lexmark C Lexmark C Lexmark C Lexmark C Lexmark T65x 15 Lexmark X546dtn 6 Lexmark X651, X652, X654 ja X Lexmark X658e 27 Lexmark X762e 39 Lexmark X772e 39 Lexmark X782e 39 Lexmark X tulostintuki tuotenumero 10G , 31 tuotenumero 16M tuotenumero 22G , 33, 34 tuotenumero 39V työpöytä 35 V valinnainen lokero tuotenumero
