1 Operating instructions AUTO BOOSTER f

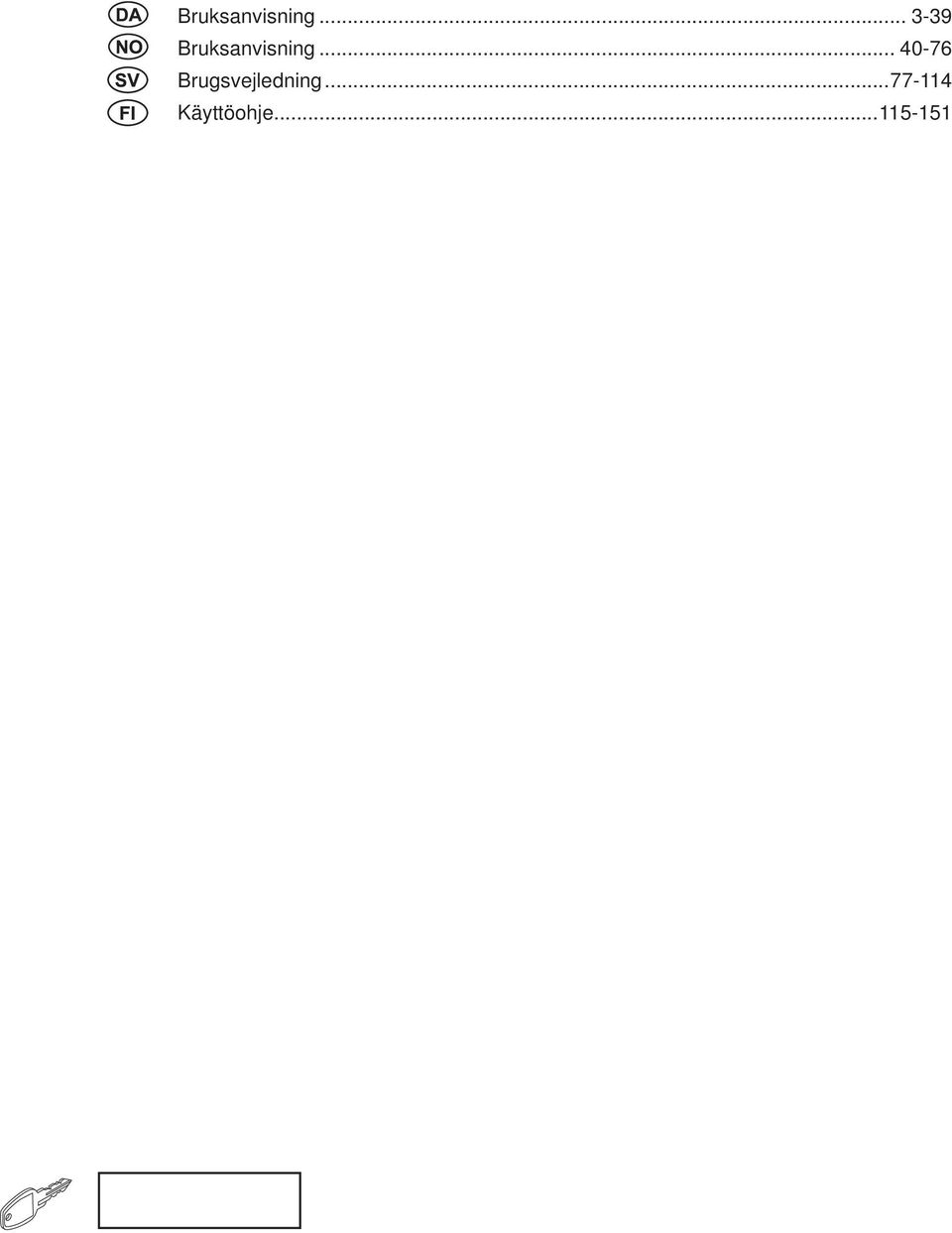

2 Bruksanvisning Bruksanvisning Brugsvejledning Käyttöohje

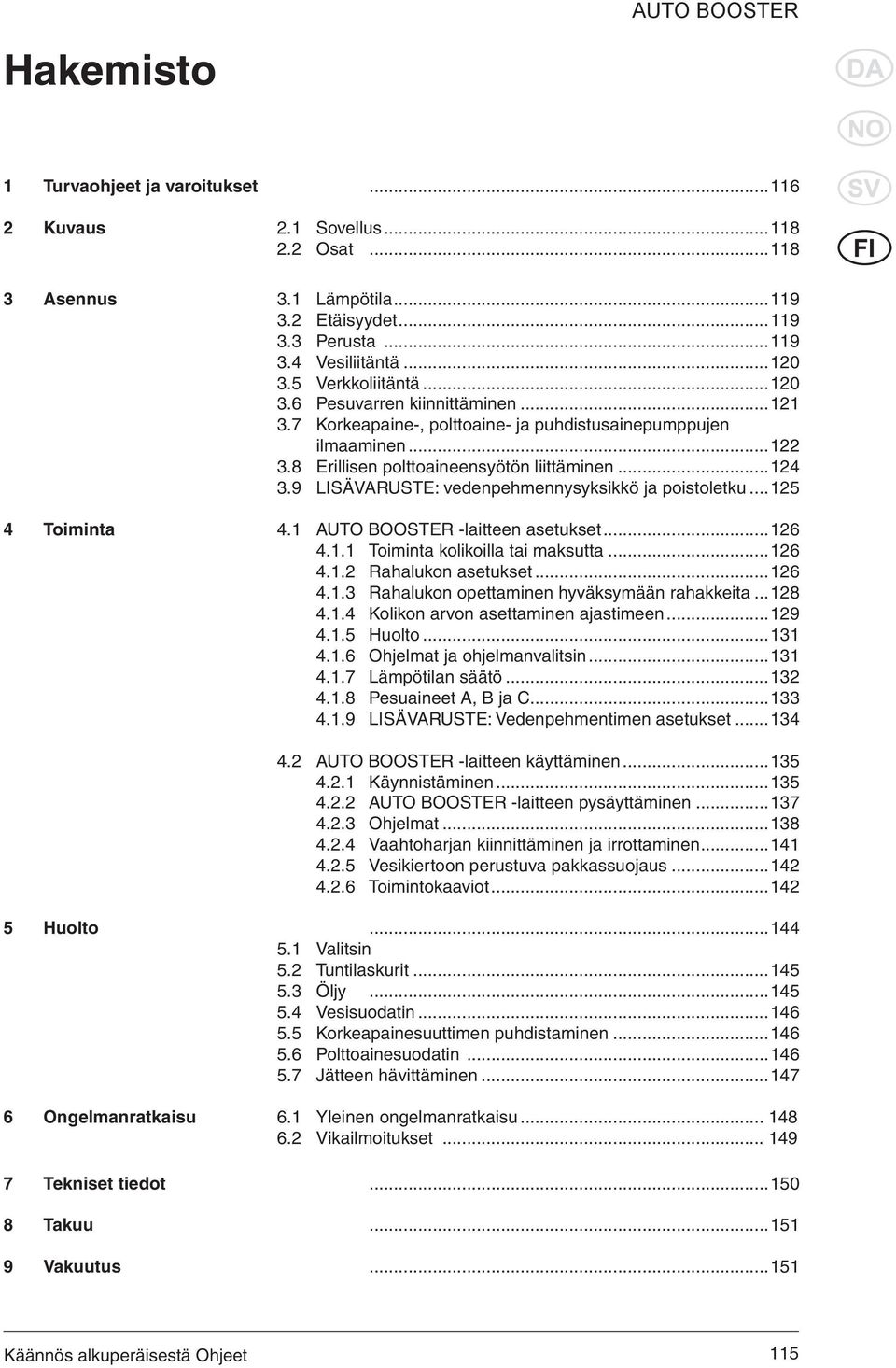

3 Hakemisto AUTO BOOSTER 1 Turvaohjeet ja varoitukset Kuvaus 2.1 Sovellus Osat Asennus 3.1 Lämpötila Etäisyydet Perusta Vesiliitäntä Verkkoliitäntä Pesuvarren kiinnittäminen Korkeapaine-, polttoaine- ja puhdistusainepumppujen ilmaaminen Erillisen polttoaineensyötön liittäminen LISÄVARUSTE: vedenpehmennysyksikkö ja poistoletku Toiminta 4.1 AUTO BOOSTER -laitteen asetukset Toiminta kolikoilla tai maksutta Rahalukon asetukset Rahalukon opettaminen hyväksymään rahakkeita Kolikon arvon asettaminen ajastimeen Huolto Ohjelmat ja ohjelmanvalitsin Lämpötilan säätö Pesuaineet A, B ja C LISÄVARUSTE: Vedenpehmentimen asetukset AUTO BOOSTER -laitteen käyttäminen Käynnistäminen AUTO BOOSTER -laitteen pysäyttäminen Ohjelmat Vaahtoharjan kiinnittäminen ja irrottaminen Vesikiertoon perustuva pakkassuojaus Toimintokaaviot Huolto Valitsin 5.2 Tuntilaskurit Öljy Vesisuodatin Korkeapainesuuttimen puhdistaminen Polttoaine suodatin Jätteen hävittäminen Ongelmanratkaisu 6.1 Yleinen ongelmanratkaisu Vikailmoitukset Tekniset tiedot Takuu Vakuutus

4 1 Varotoimenpiteet ja varoitukset Käyttöohjeen symbolit Ennen höyrypainepesurin käyttöä ensimmäisen kerran lue tämä käyttöohje huolellisesti. Säästä ohje myöhempää tarvetta varten. Tällä symbolilla merkityt käyttöohjeet on otettava huomioon henkilövahinkojen välttämiseksi. Tämä symboli kuvaa turvaohjeita, jotka on otettava huomioon, jotta laite ei vahingoitu ja eikä sen suorituskyky heikkene. Tämä symboli kuvaa vihjeitä ja ohjeita, jotka yksinkertaistavat työtä ja varmistavat turvallisen toiminnan. Vain koulutettu henkilöstö saa käyttää laitetta. Yleistä Höyrypainepesuria käytettäessä on otettava huomioon kaikki voimassa olevat kansalliset säädökset. Käyttöohjeen ja kansallisten, tapaturmien ehkäisyyn tähtäävien säädösten ohella on noudatettava hyväksyttyjä työturvallisuusohjeita. Kaikenlainen mahdollisesti vaaraa aiheuttava käyttö on kielletty. Ennen käyttöä Ennen käytön aloittamista tarkista, että höyrypainepesuri on käyttökunnossa. Pistokkeiden ja sähköisten kytkentöjen tulee olla vesitiiviitä. Tarkista sähköjohdot säännöllisin välein mahdollisten vaurioiden tai kulumien varalta. Käytä höyrypainepesuria ainoastaan, 116 jos sähköjohto on hyväkuntoinen (vaurioituneet sähköjohdot aiheuttavat sähköiskuvaaran!) Tärkeitä ohjeita Tulovesiliitäntä yleiseen juomavesiverkostoon on tehtävä kansallisten säädösten mukaisesti. TÄRKEÄÄ: käytä vain puhdasta vettä! Ennen jokaista höyrypainepesurin käyttöä, tarkista tärkeimmät näkyvät osat. Painesuihkut ovat väärin käytettyinä vaarallisia. Älä koskaan kohdista vesisuihkua ihmisiin, lemmikkieläimiin, sähköjohdotukseen tai laitteeseen itseensä. Pesukahva ja suihkuputki ovat käytön aikana työntövoiman vaikutuksen alaisia - pitele suihkuputkea aina tukevasti kaksin käsin. Älä koskaan yritä pestä itsesi tai muiden päällä olevia vaatteita tai jalkineita. Varmista, ettei pesun seurauksena pestävästä kohteesta huuhtoudu vaarallisia aineita (kuten aestia tai öljyä) ympäristöön. Älä pese herkkiä kumi-, kangas- yms. pintoja nollasuuttimella. Viuhkasuutinta käytettäessä jätä vähintään 15 senttimetrin etäisyys puhdistettavaan pintaan. Älä koskaan anna lasten käyttää laitetta. Älä käytä laitetta, mikäli sähköjohto tai korkeapaineletku on vahingoittunut. Älä peitä laitetta käytön aikana äläkä käytä sitä tilassa, jossa ei ole riittävää ilmastointia! Mikäli jokin laitteen ylikuormitussuojista laukeaa (kone pysähtyy pysäyttämättä), vapauta pesukahvan liipaisin. Lukitse pesukahvan varmistimella ja käännä käynnistys-/keskeytyskytkin asentoon OFF. Katso ohjeet kohdasta 6 Vianmääritys.

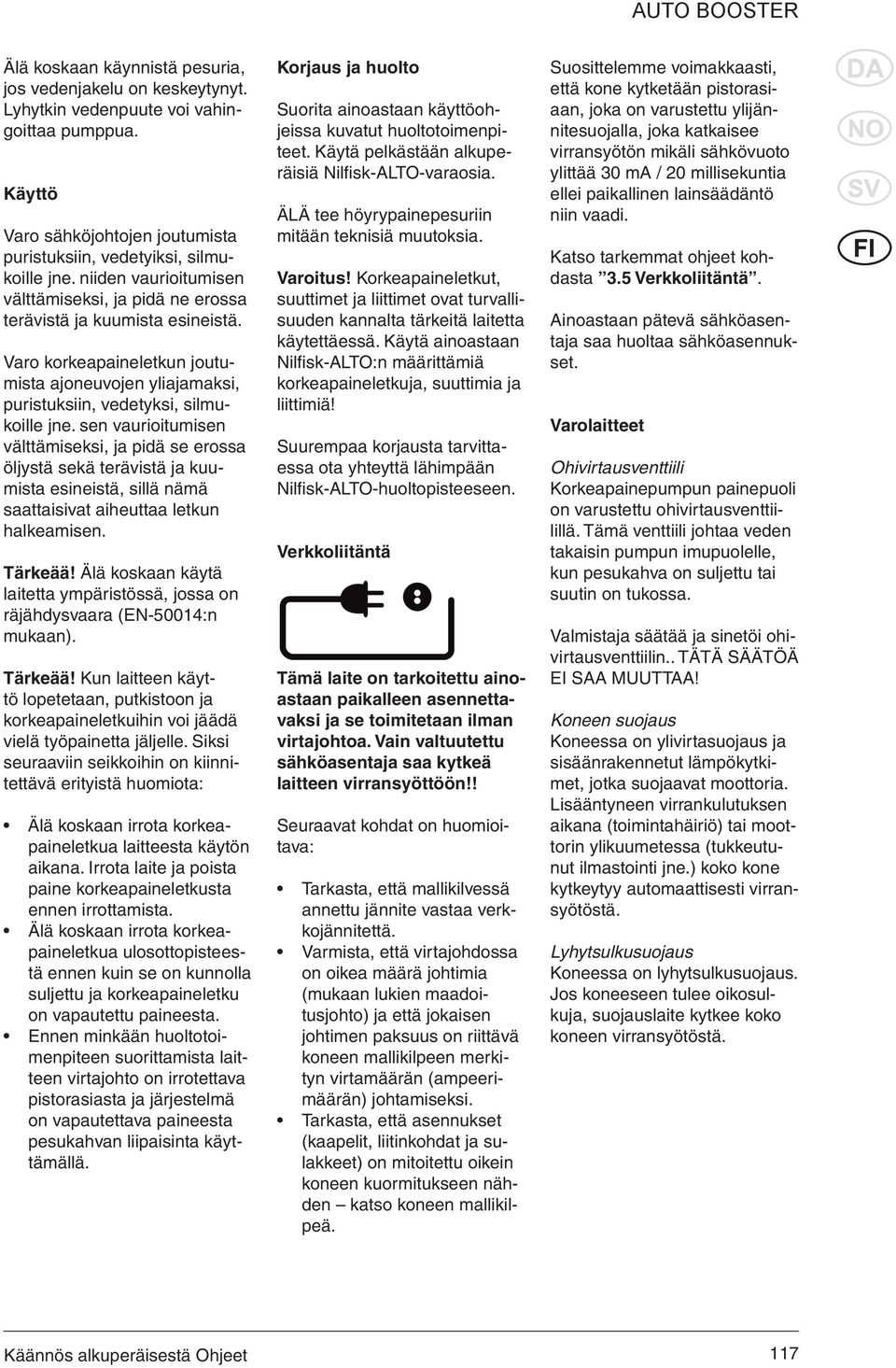

5 Älä koskaan käynnistä pesuria, jos vedenjakelu on keskeytynyt. Lyhytkin vedenpuute voi vahingoittaa pumppua. Käyttö Varo sähköjohtojen joutumista puristuksiin, vedetyiksi, silmukoille jne. niiden vaurioitumisen välttämiseksi, ja pidä ne erossa terävistä ja kuumista esineistä. Varo korkeapaineletkun joutumista ajoneuvojen yliajamaksi, puristuksiin, vedetyksi, silmukoille jne. sen vaurioitumisen välttämiseksi, ja pidä se erossa öljystä sekä terävistä ja kuumista esineistä, sillä nämä saattaisivat aiheuttaa letkun halkeamisen. Tärkeää! Älä koskaan käytä laitetta ympäristössä, jossa on räjähdysvaara (EN-50014:n mukaan). Tärkeää! Kun laitteen käyttö lopetetaan, putkistoon ja korkeapaineletkuihin voi jäädä vielä työpainetta jäljelle. Siksi seuraaviin seikkoihin on kiinnitettävä erityistä huomiota: Älä koskaan irrota korkeapaineletkua laitteesta käytön aikana. Irrota laite ja poista paine korkeapaineletkusta ennen irrottamista. Älä koskaan irrota korkeapaineletkua ulosottopisteestä ennen kuin se on kunnolla suljettu ja korkeapaineletku on vapautettu paineesta. Ennen minkään huoltotoimenpiteen suorittamista laitteen virtajohto on irrotettava pistorasiasta ja järjestelmä on vapautettava paineesta pesukahvan liipaisinta käyttämällä. Korjaus ja huolto Suorita ainoastaan käyttöohjeissa kuvatut huoltotoimenpiteet. Käytä pelkästään alkuperäisiä Nilfisk-ALTO-varaosia. ÄLÄ tee höyrypainepesuriin mitään teknisiä muutoksia. Varoitus! Korkeapaineletkut, suuttimet ja liittimet ovat turvallisuuden kannalta tärkeitä laitetta käytettäessä. Käytä ainoastaan Nilfi sk-alto:n määrittämiä korkeapaineletkuja, suuttimia ja liittimiä! Suurempaa korjausta tarvittaessa ota yhteyttä lähimpään Nilfi sk-alto-huoltopisteeseen. Verkkoliitäntä Tämä laite on tarkoitettu ainoastaan paikalleen asennettavaksi ja se toimitetaan ilman virtajohtoa. Vain valtuutettu sähköasentaja saa kytkeä laitteen virransyöttöön!! Seuraavat kohdat on huomioitava: Tarkasta, että mallikilvessä annettu jännite vastaa verkkojännitettä. Varmista, että virtajohdossa on oikea määrä johtimia (mukaan lukien maadoitusjohto) ja että jokaisen johtimen paksuus on riittävä koneen mallikilpeen merkityn virtamäärän (ampeerimäärän) johtamiseksi. Tarkasta, että asennukset (kaapelit, liitinkohdat ja sulakkeet) on mitoitettu oikein koneen kuormitukseen nähden katso koneen mallikilpeä. Suosittelemme voimakkaasti, että kone kytketään pistorasiaan, joka on varustettu ylijännitesuojalla, joka katkaisee virransyötön mikäli sähkövuoto ylittää 30 ma / 20 millisekuntia ellei paikallinen lainsäädäntö niin vaadi. Katso tarkemmat ohjeet kohdasta 3.5 Verkkoliitäntä. Ainoastaan pätevä sähköasentaja saa huoltaa sähköasennukset. Varolaitteet Ohivirtausventtiili Korkeapainepumpun painepuoli on varustettu ohivirtausventtiilillä. Tämä venttiili johtaa veden takaisin pumpun imupuolelle, kun pesukahva on suljettu tai suutin on tukossa. Valmistaja säätää ja sinetöi ohivirtausventtiilin.. TÄTÄ SÄÄTÖÄ EI SAA MUUTTAA! Koneen suojaus Koneessa on ylivirtasuojaus ja sisäänrakennetut lämpökytkimet, jotka suojaavat moottoria. Lisääntyneen virrankulutuksen aikana (toimintahäiriö) tai moottorin ylikuumetessa (tukkeutunut ilmastointi jne.) koko kone kytkeytyy automaattisesti virransyötöstä. Lyhytsulkusuojaus Koneessa on lyhytsulkusuojaus. Jos koneeseen tulee oikosulkuja, suojauslaite kytkee koko koneen virransyötöstä. 117

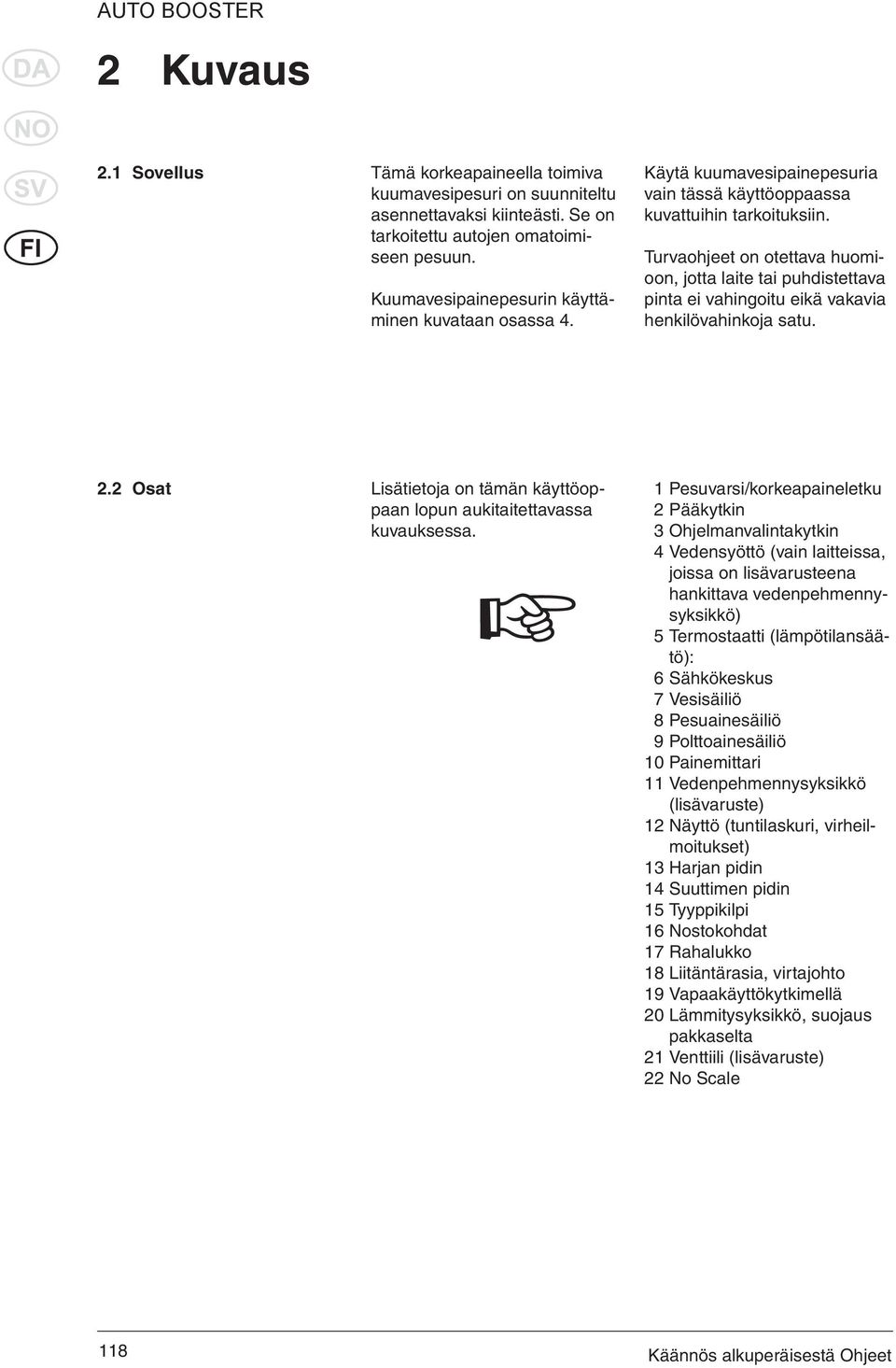

6 2 Kuvaus 2.1 Sovellus Tämä korkeapaineella toimiva kuumavesipesuri on suunniteltu asennettavaksi kiinteästi. Se on tarkoitettu autojen omatoimiseen pesuun. Kuumavesipainepesurin käyttäminen kuvataan osassa 4. Käytä kuumavesipainepesuria vain tässä käyttöoppaassa kuvattuihin tarkoituksiin. Turvaohjeet on otettava huomioon, jotta laite tai puhdistettava pinta ei vahingoitu eikä vakavia henkilövahinkoja satu. 2.2 Osat Lisätietoja on tämän käyttöoppaan lopun aukitaitettavassa kuvauksessa. 1 Pesuvarsi/korkeapaineletku 2 Pääkytkin 3 Ohjelmanvalintakytkin 4 Vedensyöttö (vain laitteissa, joissa on lisävarusteena hankittava vedenpehmennysyksikkö) 5 Termostaatti (lämpötilansäätö): 6 Sähkökeskus 7 Vesisäiliö 8 Pesuainesäiliö 9 Polttoainesäiliö 10 Painemittari 11 Vedenpehmennysyksikkö (lisävaruste) 12 Näyttö (tuntilaskuri, virheilmoitukset) 13 Harjan pidin 14 Suuttimen pidin 15 Tyyppikilpi 16 Nostokohdat 17 Rahalukko 18 Liitäntärasia, virtajohto 19 Vapaakäyttökytkimellä 20 Lämmitysyksikkö, suojaus pakkaselta 21 Venttiili (lisävaruste) 22 No Scale 118

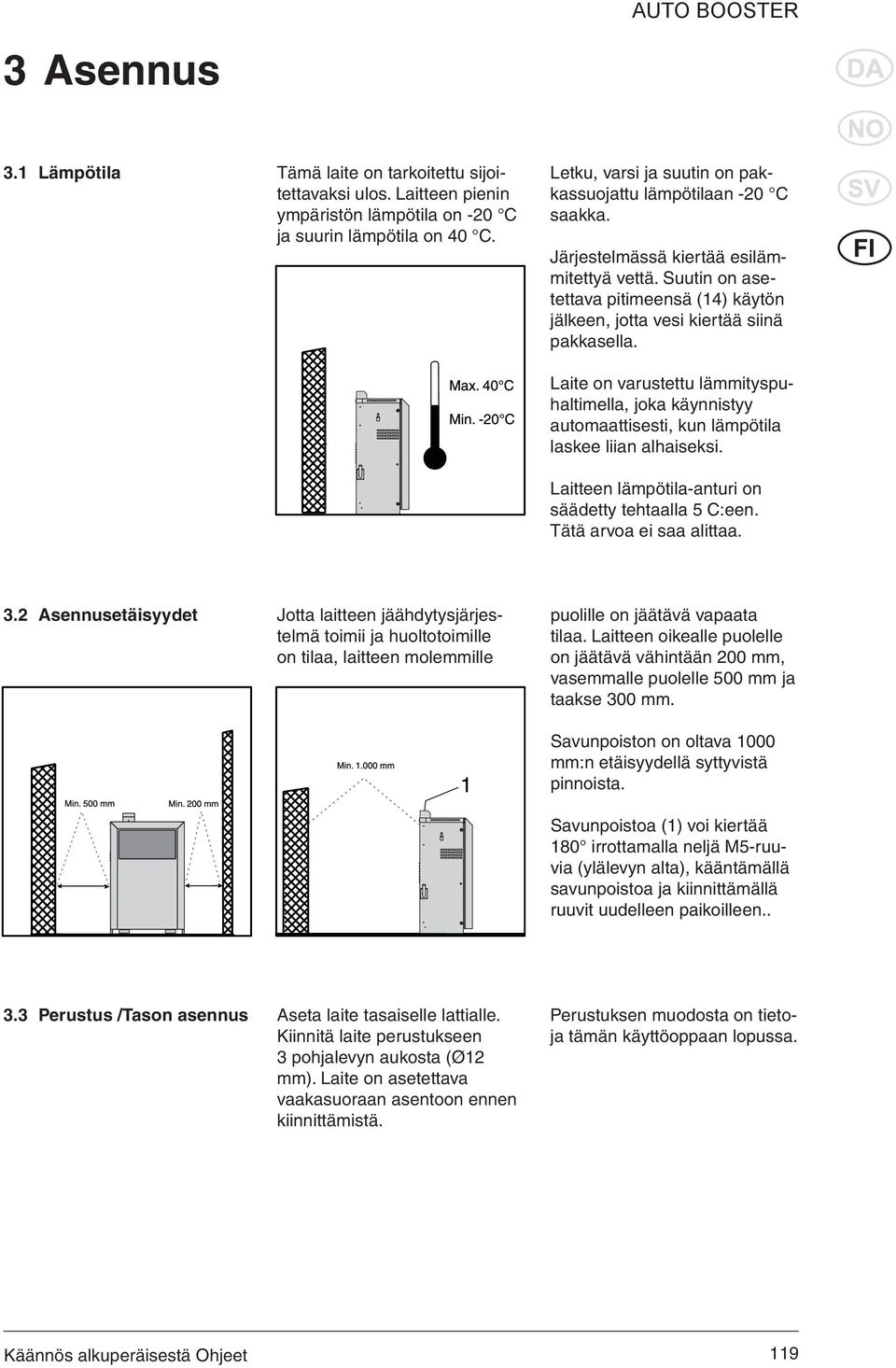

7 3 Asennus AUTO BOOSTER 3.1 Lämpötila Tämä laite on tarkoitettu sijoi- Letku, varsi ja suutin on pakkassuojattu lämpötilaan -20 C saakka. tettavaksi ulos. Laitteen pienin ympäristön lämpötila on -20 C ja suurin lämpötila on 40 C. Järjestelmässä kiertää esilämmitettyä vettä. Suutin on asetettava pitimeensä (14) käytön jälkeen, jotta vesi kiertää siinä pakkasella. Laite on varustettu lämmityspuhaltimella, joka käynnistyy automaattisesti, kun lämpötila laskee liian alhaiseksi. Laitteen lämpötila-anturi on säädetty tehtaalla 5 C:een. Tätä arvoa ei saa alittaa. 3.2 Asennusetäisyydet Jotta laitteen jäähdytysjärjestelmä toimii ja huoltotoimille on tilaa, laitteen molemmille puolille on jäätävä vapaata tilaa. Laitteen oikealle puolelle on jäätävä vähintään 200 mm, vasemmalle puolelle 500 mm ja taakse 300 mm. Savunpoiston on oltava 1000 mm:n etäisyydellä syttyvistä pinnoista. Savunpoistoa (1) voi kiertää 180 irrottamalla neljä M5-ruuvia (ylälevyn alta), kääntämällä savunpoistoa ja kiinnittämällä ruuvit uudelleen paikoilleen Perustus /Tason asennus Aseta laite tasaiselle lattialle. Kiinnitä laite perustukseen 3 pohjalevyn aukosta (Ø12 mm). Laite on asetettava vaakasuoraan asentoon ennen kiinnittämistä. Perustuksen muodosta on tietoja tämän käyttöoppaan lopussa. 119

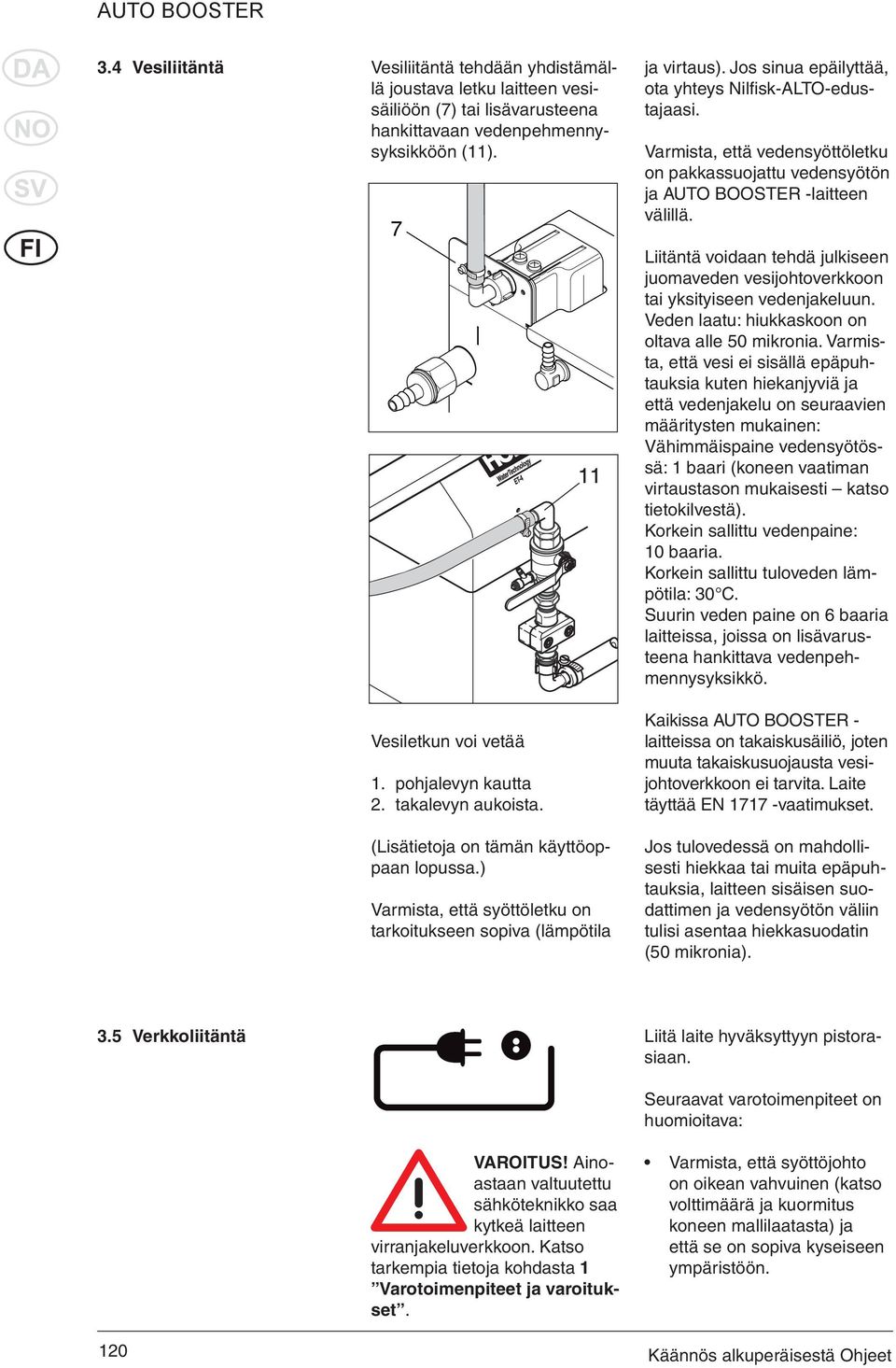

8 3.4 Vesiliitäntä Vesiliitäntä tehdään yhdistämällä joustava letku laitteen vesisäiliöön (7) tai lisävarusteena hankittavaan vedenpehmennysyksikköön (11). Vesiletkun voi vetää 1. pohjalevyn kautta 2. takalevyn aukoista. (Lisätietoja on tämän käyttöoppaan lopussa.) Varmista, että syöttöletku on tarkoitukseen sopiva (lämpötila ja virtaus). Jos sinua epäilyttää, ota yhteys Nilfi sk-alto-edustajaasi. Varmista, että vedensyöttöletku on pakkassuojattu vedensyötön ja AUTO BOOSTER -laitteen välillä. Liitäntä voidaan tehdä julkiseen juomaveden vesijohtoverkkoon tai yksityiseen vedenjakeluun. Veden laatu: hiukkaskoon on oltava alle 50 mikronia. Varmista, että vesi ei sisällä epäpuhtauksia kuten hiekanjyviä ja että vedenjakelu on seuraavien määritysten mukainen: Vähimmäispaine vedensyötössä: 1 baari (koneen vaatiman virtaustason mukaisesti katso tietokilvestä). Korkein sallittu vedenpaine: 10 baaria. Korkein sallittu tuloveden lämpötila: 30 C. Suurin veden paine on 6 baaria laitteissa, joissa on lisävarusteena hankittava vedenpehmennysyksikkö. Kaikissa AUTO BOOSTER - laitteissa on takaiskusäiliö, joten muuta takaiskusuojausta vesijohtoverkkoon ei tarvita. Laite täyttää EN vaatimukset. Jos tulovedessä on mahdollisesti hiekkaa tai muita epäpuhtauksia, laitteen sisäisen suodattimen ja vedensyötön väliin tulisi asentaa hiekkasuodatin (50 mikronia). 3.5 Verkkoliitäntä Liitä laite hyväksyttyyn pistorasiaan. Seuraavat varotoimenpiteet on huomioitava: VAROITUS! Ainoastaan valtuutettu sähköteknikko saa kytkeä laitteen virranjakeluverkkoon. Katso tarkempia tietoja kohdasta 1 Varotoimenpiteet ja varoitukset. Varmista, että syöttöjohto on oikean vahvuinen (katso volttimäärä ja kuormitus koneen mallilaatasta) ja että se on sopiva kyseiseen ympäristöön. 120

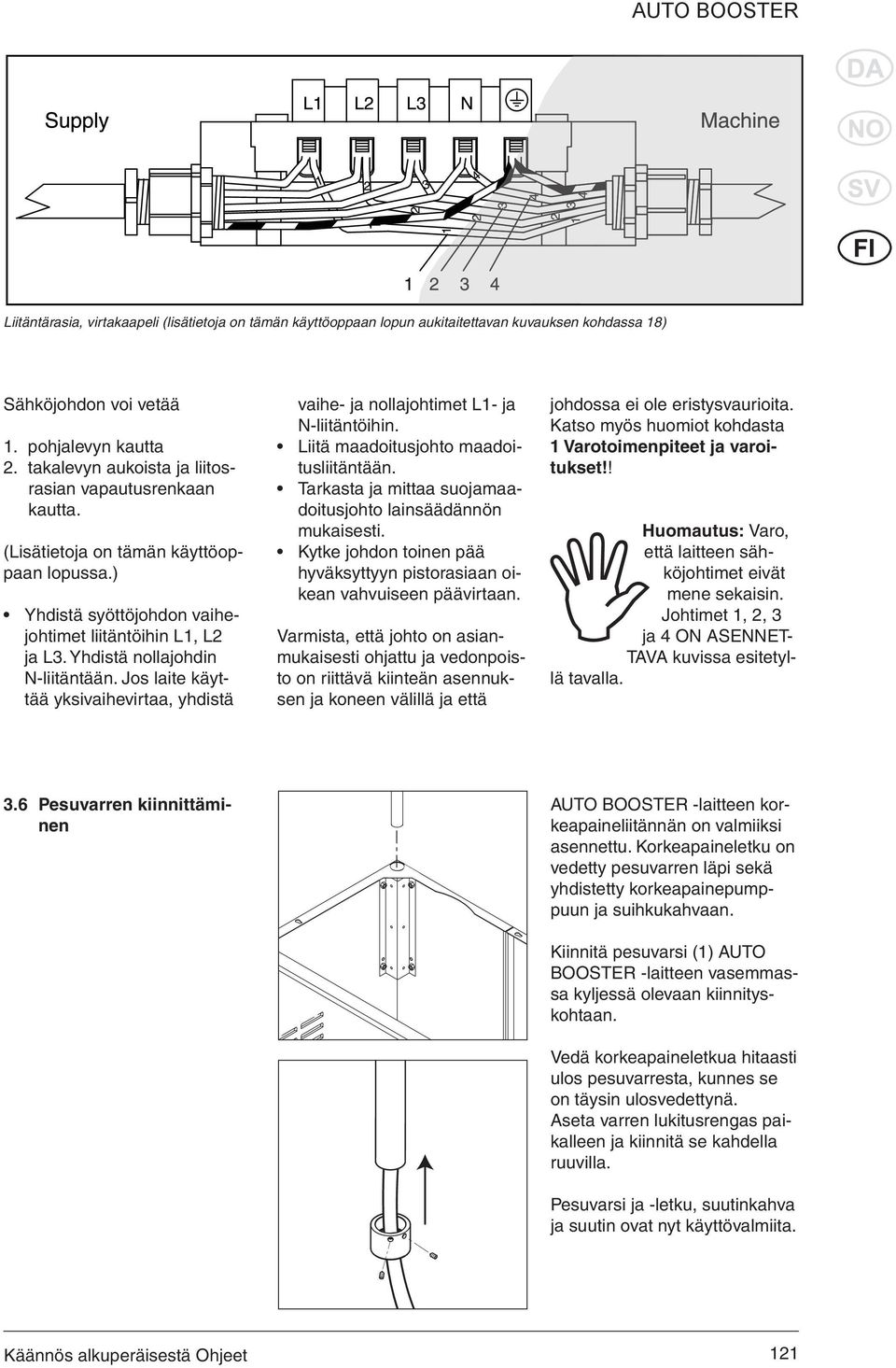

9 Liitäntärasia, virtakaapeli (lisätietoja on tämän käyttöoppaan lopun aukitaitettavan kuvauksen kohdassa 18) Sähköjohdon voi vetää 1. pohjalevyn kautta 2. takalevyn aukoista ja liitosrasian vapautusrenkaan kautta. (Lisätietoja on tämän käyttöoppaan lopussa.) Yhdistä syöttöjohdon vaihejohtimet liitäntöihin L1, L2 ja L3. Yhdistä nollajohdin N-liitäntään. Jos laite käyttää yksivaihevirtaa, yhdistä vaihe- ja nollajohtimet L1- ja N-liitäntöihin. Liitä maadoitusjohto maadoitusliitäntään. Tarkasta ja mittaa suojamaadoitusjohto lainsäädännön mukaisesti. Kytke johdon toinen pää hyväksyttyyn pistorasiaan oikean vahvuiseen päävirtaan. Varmista, että johto on asianmukaisesti ohjattu ja vedonpoisto on riittävä kiinteän asennuksen ja koneen välillä ja että johdossa ei ole eristysvaurioita. Katso myös huomiot kohdasta 1 Varotoimenpiteet ja varoitukset!! Huomautus: Varo, että laitteen sähköjohtimet eivät mene sekaisin. Johtimet 1, 2, 3 ja 4 ON ASENNET- TAVA kuvissa esitetyllä tavalla. 3.6 Pesuvarren kiinnittäminen AUTO BOOSTER -laitteen korkeapaineliitännän on valmiiksi asennettu. Korkeapaineletku on vedetty pesuvarren läpi sekä yhdistetty korkeapainepumppuun ja suihkukahvaan. Kiinnitä pesuvarsi (1) AUTO BOOSTER -laitteen vasemmassa kyljessä olevaan kiinnityskohtaan. Vedä korkeapaineletkua hitaasti ulos pesuvarresta, kunnes se on täysin ulosvedettynä. Aseta varren lukitusrengas paikalleen ja kiinnitä se kahdella ruuvilla. Pesuvarsi ja -letku, suutinkahva ja suutin ovat nyt käyttövalmiita. 121

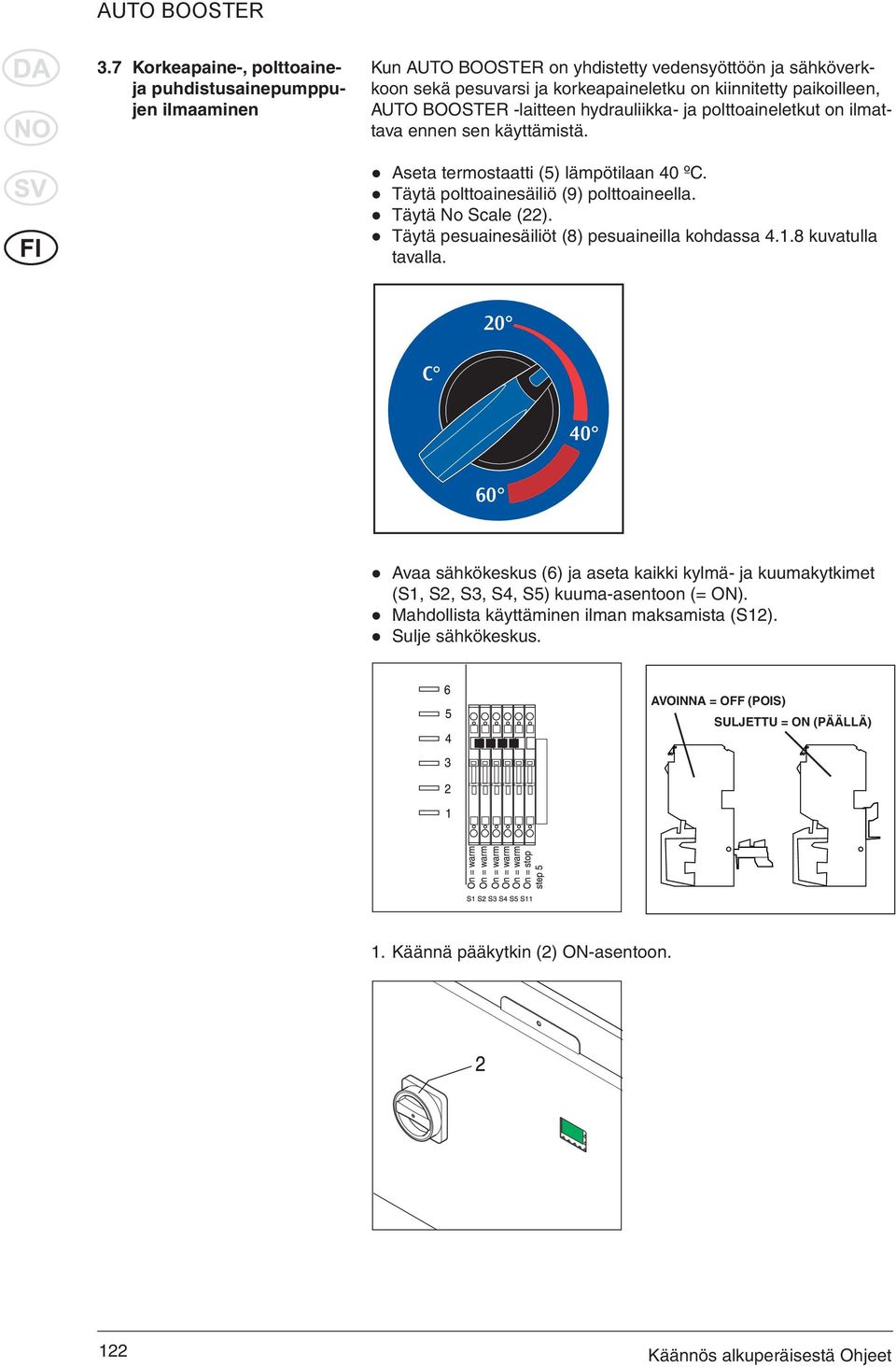

10 AUTO BOOSTER 3.7 Korkeapaine-, polttoaineja puhdistusainepumppujen ilmaaminen Kun AUTO BOOSTER on yhdistetty vedensyöttöön ja sähköverkkoon sekä pesuvarsi ja korkeapaineletku on kiinnitetty paikoilleen, AUTO BOOSTER -laitteen hydrauliikka- ja polttoaineletkut on ilmattava ennen sen käyttämistä. Aseta termostaatti (5) lämpötilaan 40 ºC. Täytä polttoainesäiliö (9) polttoaineella. Täytä No Scale (22). Täytä pesuainesäiliöt (8) pesuaineilla kohdassa kuvatulla tavalla. Avaa sähkökeskus (6) ja aseta kaikki kylmä- ja kuumakytkimet (S1, S2, S3, S4, S5) kuuma-asentoon (= ON). Mahdollista käyttäminen ilman maksamista (S12). Sulje sähkökeskus. AVOINNA = OFF (POIS) SULJETTU = ON (PÄÄLLÄ) 1. Käännä pääkytkin (2) ON-asentoon. 122

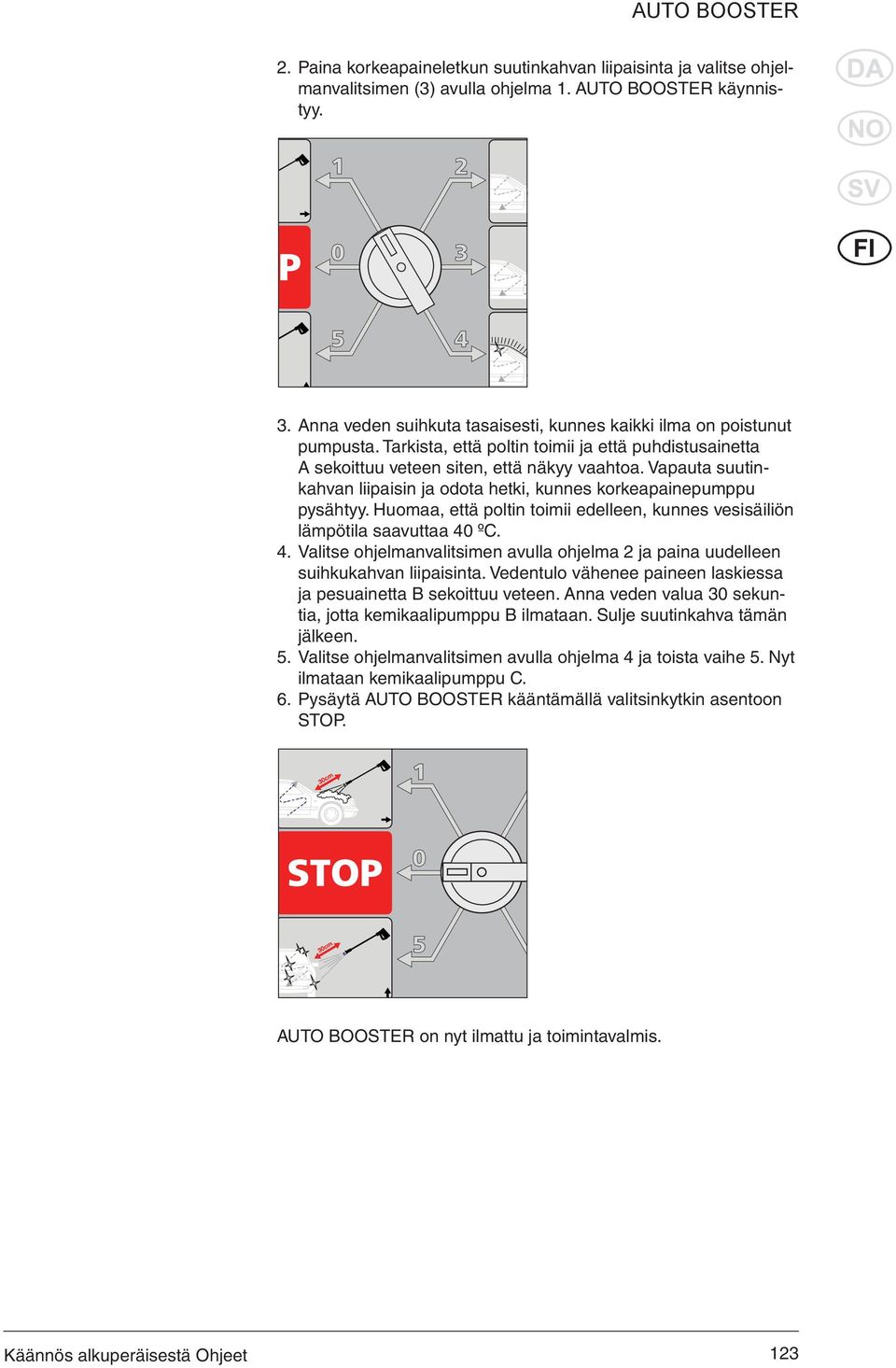

11 2. Paina korkeapaineletkun suutinkahvan liipaisinta ja valitse ohjelmanvalitsimen (3) avulla ohjelma 1. AUTO BOOSTER käynnistyy. 3. Anna veden suihkuta tasaisesti, kunnes kaikki ilma on poistunut pumpusta. Tarkista, että poltin toimii ja että puhdistusainetta A sekoittuu veteen siten, että näkyy vaahtoa. Vapauta suutinkahvan liipaisin ja odota hetki, kunnes korkeapainepumppu pysähtyy. Huomaa, että poltin toimii edelleen, kunnes vesisäiliön lämpötila saavuttaa 40 ºC. 4. Valitse ohjelmanvalitsimen avulla ohjelma 2 ja paina uudelleen suihkukahvan liipaisinta. Vedentulo vähenee paineen laskiessa ja pesuainetta B sekoittuu veteen. Anna veden valua 30 sekuntia, jotta kemikaalipumppu B ilmataan. Sulje suutinkahva tämän jälkeen. 5. Valitse ohjelmanvalitsimen avulla ohjelma 4 ja toista vaihe 5. Nyt ilmataan kemikaalipumppu C. 6. Pysäytä AUTO BOOSTER kääntämällä valitsinkytkin asentoon STOP. AUTO BOOSTER on nyt ilmattu ja toimintavalmis. 123

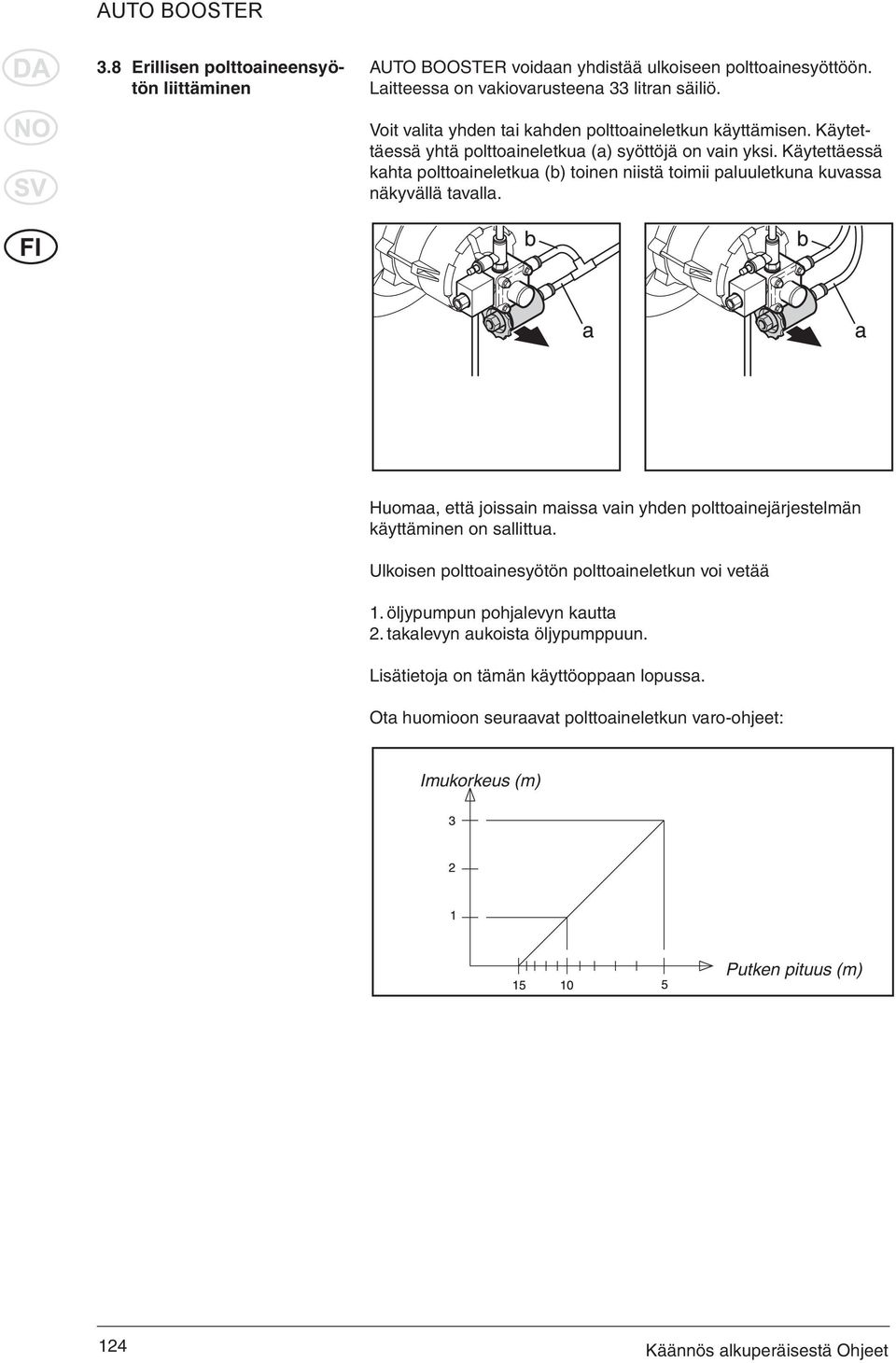

12 3.8 Erillisen polttoaineensyötön liittäminen AUTO BOOSTER voidaan yhdistää ulkoiseen polttoainesyöttöön. Laitteessa on vakiovarusteena 33 litran säiliö. Voit valita yhden tai kahden polttoaineletkun käyttämisen. Käytettäessä yhtä polttoaineletkua (a) syöttöjä on vain yksi. Käytettäessä kahta polttoaineletkua (b) toinen niistä toimii paluuletkuna kuvassa näkyvällä tavalla. Huomaa, että joissain maissa vain yhden polttoainejärjestelmän käyttäminen on sallittua. Ulkoisen polttoainesyötön polttoaineletkun voi vetää 1. öljypumpun pohjalevyn kautta 2. takalevyn aukoista öljypumppuun. Lisätietoja on tämän käyttöoppaan lopussa. Ota huomioon seuraavat polttoaineletkun varo-ohjeet: Imukorkeus (m) Putken pituus (m) 124

13 AUTO BOOSTER 3.9 LISÄVARUSTE: vedenpehmennysyksikkö ja poistoletkut AUTO BOOSTER -laitteen lisävarusteena voidaan käyttää automaattisesti veden kovuuden ja vedenkulutuksen mukaan toimivaa vedenpehmennintä. Vedenpehmentimessä on kaksi poistoletkua, yksi kummallakin puolella. Toinen toimii ylivuotoletkuna (A), toista käytetään vedenpehmentimen tyhjennyksessä (B). Molemmat letkut ovat läpikuultavia, ja niissä on vahvistuskudos. Varmista, että molemmat tyhjennysletkut viedään AUTO BOOS- TER -laitteen pohjan läpi ja yhdistetään asianmukaiseen viemäriin tai tyhjennyskaivoon, joka pystyy ottamaan vastaan noin 55 litraa suolavettä, kun vedenpehmennin tyhjennetään. Kaada Nilfisk-ALTOn suosittelemaa pehmennyssuolaa vedenpehmentimen säiliöön. Sinne mahtuu noin 25 kg. Vedenpehmennin on nyt valmis käytettäväksi. Kohdassa on lisätietoja automaattisen tyhjennyksen ajoittamisesta. 125

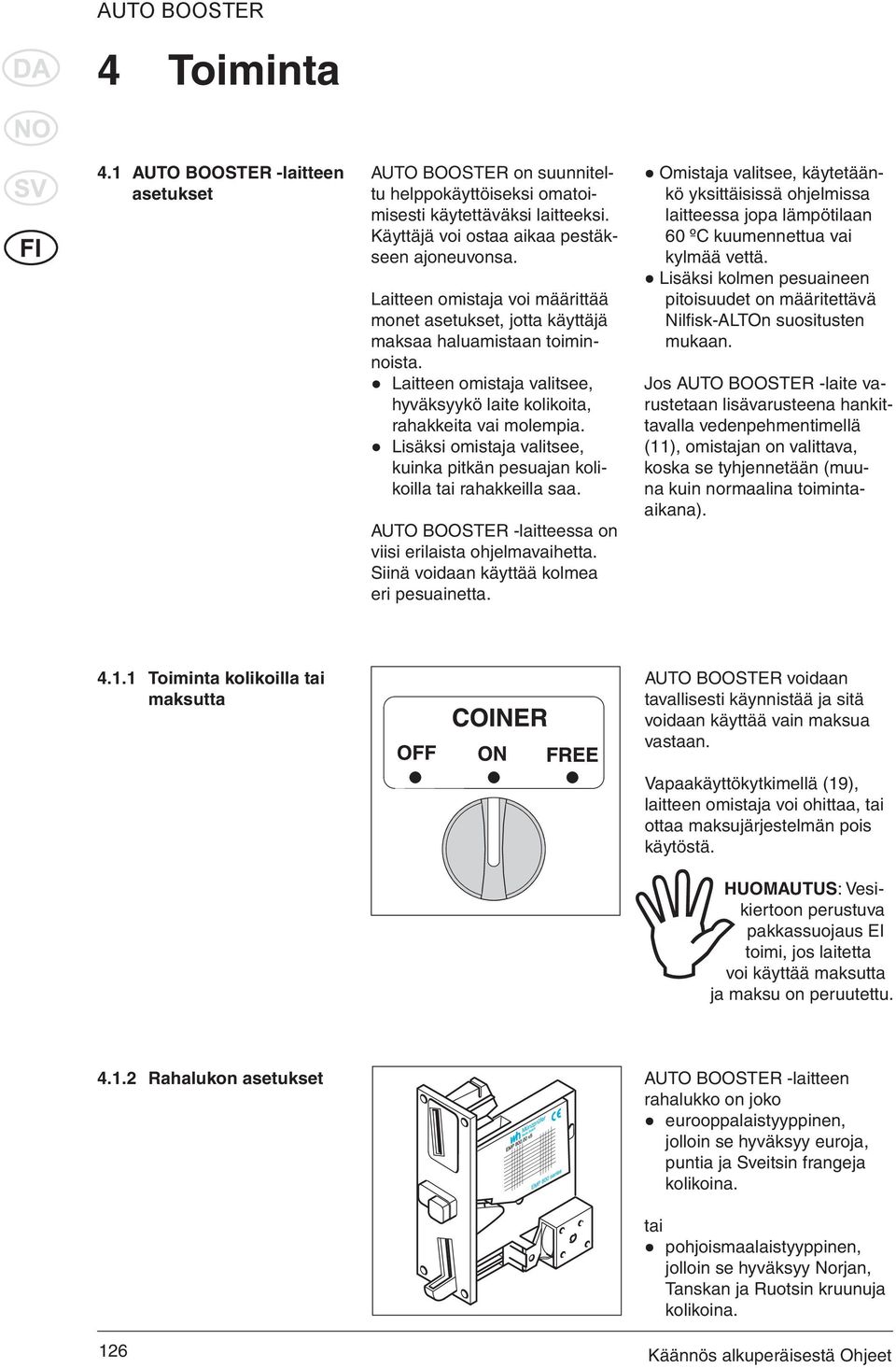

14 4 Toiminta 4.1 AUTO BOOSTER -laitteen asetukset AUTO BOOSTER on suunniteltu helppokäyttöiseksi omatoimisesti käytettäväksi laitteeksi. Käyttäjä voi ostaa aikaa pestäkseen ajoneuvonsa. Laitteen omistaja voi määrittää monet asetukset, jotta käyttäjä maksaa haluamistaan toiminnoista. Laitteen omistaja valitsee, hyväksyykö laite kolikoita, rahakkeita vai molempia. Lisäksi omistaja valitsee, kuinka pitkän pesuajan kolikoilla tai rahakkeilla saa. AUTO BOOSTER -laitteessa on viisi erilaista ohjelmavaihetta. Siinä voidaan käyttää kolmea eri pesuainetta. Omistaja valitsee, käytetäänkö yksittäisissä ohjelmissa laitteessa jopa lämpötilaan 60 ºC kuumennettua vai kylmää vettä. Lisäksi kolmen pesuaineen pitoisuudet on määritettävä Nilfi sk-alton suositusten mukaan. Jos AUTO BOOSTER -laite varustetaan lisävarusteena hankittavalla vedenpehmentimellä (11), omistajan on valittava, koska se tyhjennetään (muuna kuin normaalina toimintaaikana) Toiminta kolikoilla tai maksutta AUTO BOOSTER voidaan tavallisesti käynnistää ja sitä voidaan käyttää vain maksua vastaan. Vapaakäyttökytkimellä (19), laitteen omistaja voi ohittaa, tai ottaa maksujärjestelmän pois käytöstä. HUOMAUTUS: Vesikiertoon perustuva pakkassuojaus EI toimi, jos laitetta voi käyttää maksutta ja maksu on peruutettu Rahalukon asetukset AUTO BOOSTER -laitteen rahalukko on joko eurooppalaistyyppinen, jolloin se hyväksyy euroja, puntia ja Sveitsin frangeja kolikoina. tai pohjoismaalaistyyppinen, jolloin se hyväksyy Norjan, Tanskan ja Ruotsin kruunuja kolikoina. 126

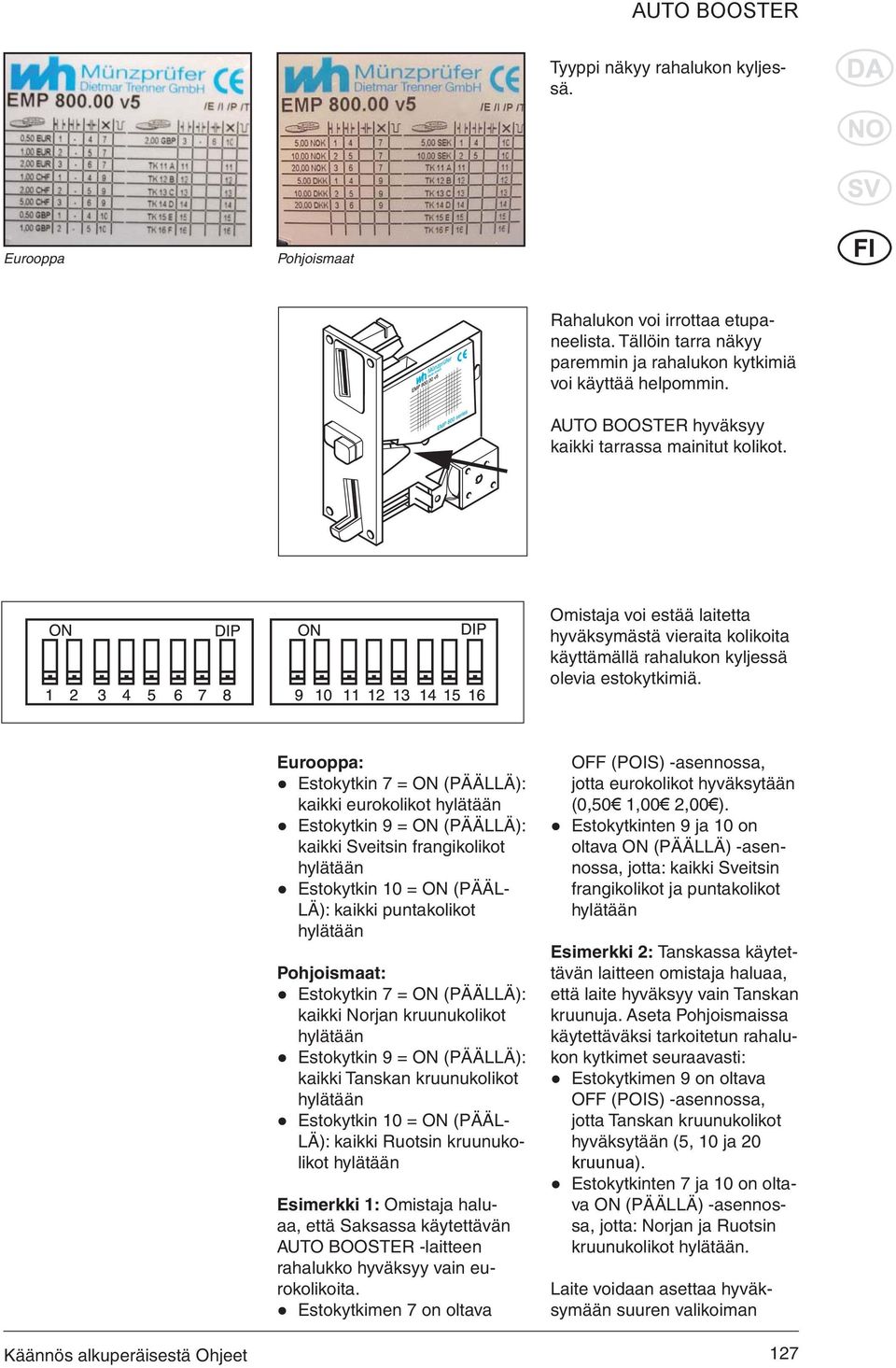

15 Tyyppi näkyy rahalukon kyljessä. Eurooppa Pohjoismaat Rahalukon voi irrottaa etupaneelista. Tällöin tarra näkyy paremmin ja rahalukon kytkimiä voi käyttää helpommin. AUTO BOOSTER hyväksyy kaikki tarrassa mainitut kolikot. Omistaja voi estää laitetta hyväksymästä vieraita kolikoita käyttämällä rahalukon kyljessä olevia estokytkimiä. Eurooppa: Estokytkin 7 = ON (PÄÄLLÄ): kaikki eurokolikot hylätään Estokytkin 9 = ON (PÄÄLLÄ): kaikki Sveitsin frangikolikot hylätään Estokytkin 10 = ON (PÄÄL- LÄ): kaikki puntakolikot hylätään Pohjoismaat: Estokytkin 7 = ON (PÄÄLLÄ): kaikki Norjan kruunukolikot hylätään Estokytkin 9 = ON (PÄÄLLÄ): kaikki Tanskan kruunukolikot hylätään Estokytkin 10 = ON (PÄÄL- LÄ): kaikki Ruotsin kruunukolikot hylätään Esimerkki 1: Omistaja haluaa, että Saksassa käytettävän AUTO BOOSTER -laitteen rahalukko hyväksyy vain eurokolikoita. Estokytkimen 7 on oltava OFF (POIS) -asennossa, jotta eurokolikot hyväksytään (0,50 1,00 2,00 ). Estokytkinten 9 ja 10 on oltava ON (PÄÄLLÄ) -asennossa, jotta: kaikki Sveitsin frangikolikot ja puntakolikot hylätään Esimerkki 2: Tanskassa käytettävän laitteen omistaja haluaa, että laite hyväksyy vain Tanskan kruunuja. Aseta Pohjoismaissa käytettäväksi tarkoitetun rahalukon kytkimet seuraavasti: Estokytkimen 9 on oltava OFF (POIS) -asennossa, jotta Tanskan kruunukolikot hyväksytään (5, 10 ja 20 kruunua). Estokytkinten 7 ja 10 on oltava ON (PÄÄLLÄ) -asennossa, jotta: Norjan ja Ruotsin kruunukolikot hylätään. Laite voidaan asettaa hyväksymään suuren valikoiman 127

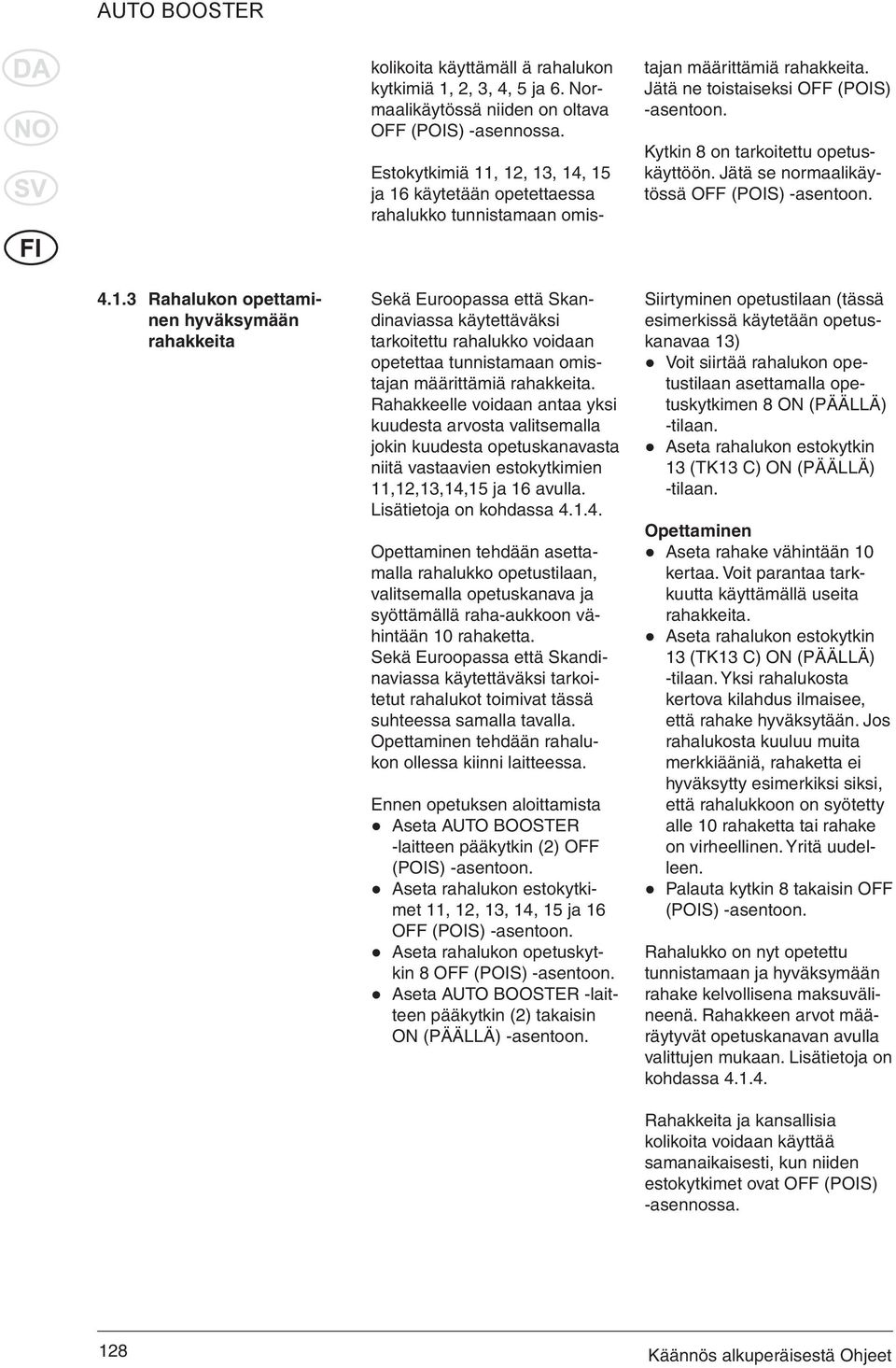

16 kolikoita käyttämäll ä rahalukon kytkimiä 1, 2, 3, 4, 5 ja 6. Normaalikäytössä niiden on oltava OFF (POIS) -asennossa. Estokytkimiä 11, 12, 13, 14, 15 ja 16 käytetään opetettaessa rahalukko tunnistamaan omistajan määrittämiä rahakkeita. Jätä ne toistaiseksi OFF (POIS) -asentoon. Kytkin 8 on tarkoitettu opetuskäyttöön. Jätä se normaalikäytössä OFF (POIS) -asentoon Rahalukon opettaminen hyväksymään rahakkeita Sekä Euroopassa että Skandinaviassa käytettäväksi tarkoitettu rahalukko voidaan opetettaa tunnistamaan omistajan määrittämiä rahakkeita. Rahakkeelle voidaan antaa yksi kuudesta arvosta valitsemalla jokin kuudesta opetuskanavasta niitä vastaavien estokytkimien 11,12,13,14,15 ja 16 avulla. Lisätietoja on kohdassa Opettaminen tehdään asettamalla rahalukko opetustilaan, valitsemalla opetuskanava ja syöttämällä raha-aukkoon vähintään 10 rahaketta. Sekä Euroopassa että Skandinaviassa käytettäväksi tarkoitetut rahalukot toimivat tässä suhteessa samalla tavalla. Opettaminen tehdään rahalukon ollessa kiinni laitteessa. Ennen opetuksen aloittamista Aseta AUTO BOOSTER -laitteen pääkytkin (2) OFF (POIS) -asentoon. Aseta rahalukon estokytkimet 11, 12, 13, 14, 15 ja 16 OFF (POIS) -asentoon. Aseta rahalukon opetuskytkin 8 OFF (POIS) -asentoon. Aseta AUTO BOOSTER -laitteen pääkytkin (2) takaisin ON (PÄÄLLÄ) -asentoon. Siirtyminen opetustilaan (tässä esimerkissä käytetään opetuskanavaa 13) Voit siirtää rahalukon opetustilaan asettamalla opetuskytkimen 8 ON (PÄÄLLÄ) -tilaan. Aseta rahalukon estokytkin 13 (TK13 C) ON (PÄÄLLÄ) -tilaan. Opettaminen Aseta rahake vähintään 10 kertaa. Voit parantaa tarkkuutta käyttämällä useita rahakkeita. Aseta rahalukon estokytkin 13 (TK13 C) ON (PÄÄLLÄ) -tilaan. Yksi rahalukosta kertova kilahdus ilmaisee, että rahake hyväksytään. Jos rahalukosta kuuluu muita merkkiääniä, rahaketta ei hyväksytty esimerkiksi siksi, että rahalukkoon on syötetty alle 10 rahaketta tai rahake on virheellinen. Yritä uudelleen. Palauta kytkin 8 takaisin OFF (POIS) -asentoon. Rahalukko on nyt opetettu tunnistamaan ja hyväksymään rahake kelvollisena maksuvälineenä. Rahakkeen arvot määräytyvät opetuskanavan avulla valittujen mukaan. Lisätietoja on kohdassa Rahakkeita ja kansallisia kolikoita voidaan käyttää samanaikaisesti, kun niiden estokytkimet ovat OFF (POIS) -asennossa. 128

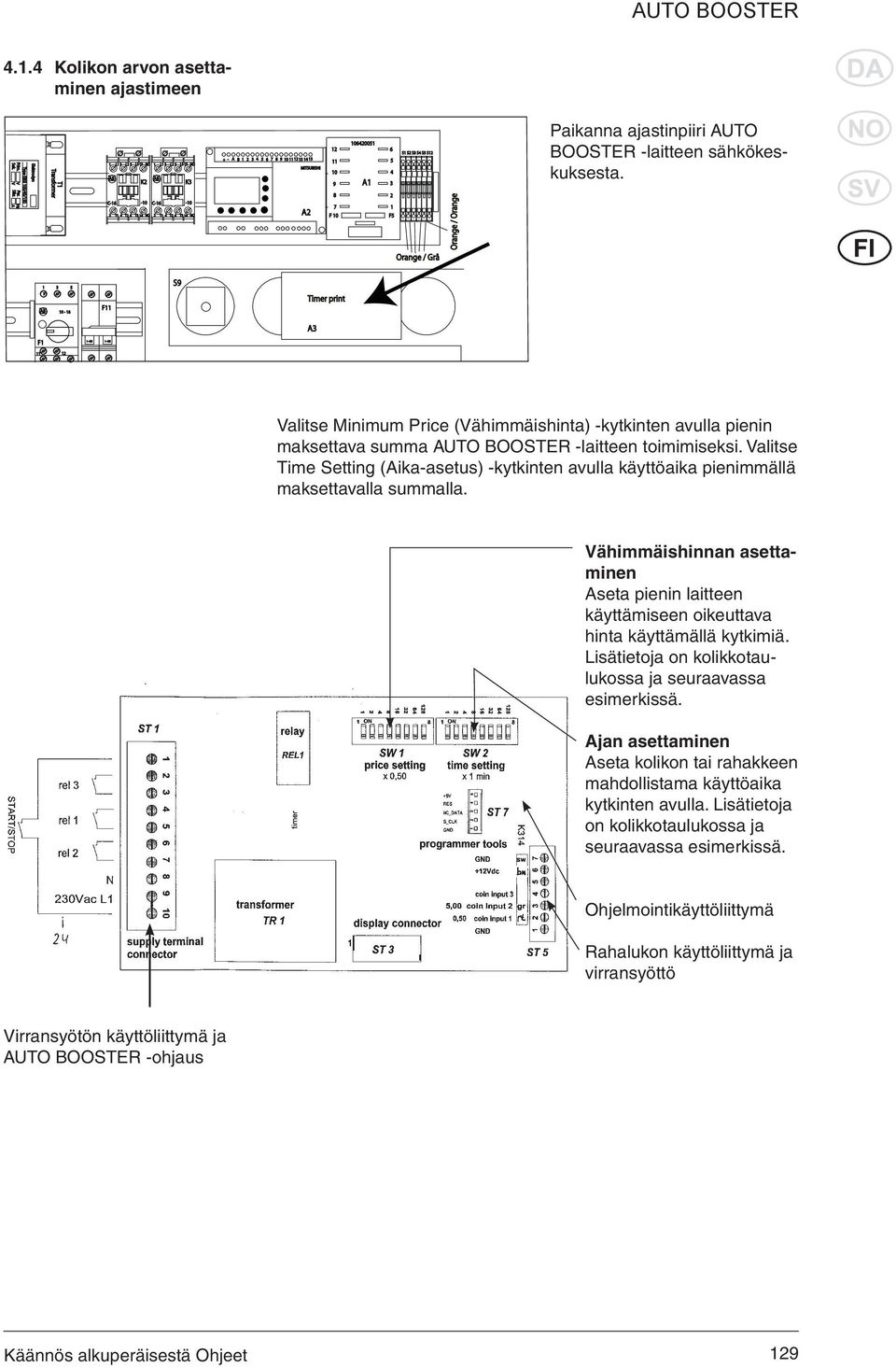

17 AUTO BOOSTER Kolikon arvon asettaminen ajastimeen Paikanna ajastinpiiri AUTO BOOSTER -laitteen sähkökeskuksesta. Valitse Minimum Price (Vähimmäishinta) -kytkinten avulla pienin maksettava summa AUTO BOOSTER -laitteen toimimiseksi. Valitse Time Setting (Aika-asetus) -kytkinten avulla käyttöaika pienimmällä maksettavalla summalla. Vähimmäishinnan asettaminen Aseta pienin laitteen käyttämiseen oikeuttava hinta käyttämällä kytkimiä. Lisätietoja on kolikkotaulukossa ja seuraavassa esimerkissä. Ajan asettaminen Aseta kolikon tai rahakkeen mahdollistama käyttöaika kytkinten avulla. Lisätietoja on kolikkotaulukossa ja seuraavassa esimerkissä. Ohjelmointikäyttöliittymä Rahalukon käyttöliittymä ja virransyöttö Virransyötön käyttöliittymä ja AUTO BOOSTER -ohjaus 129

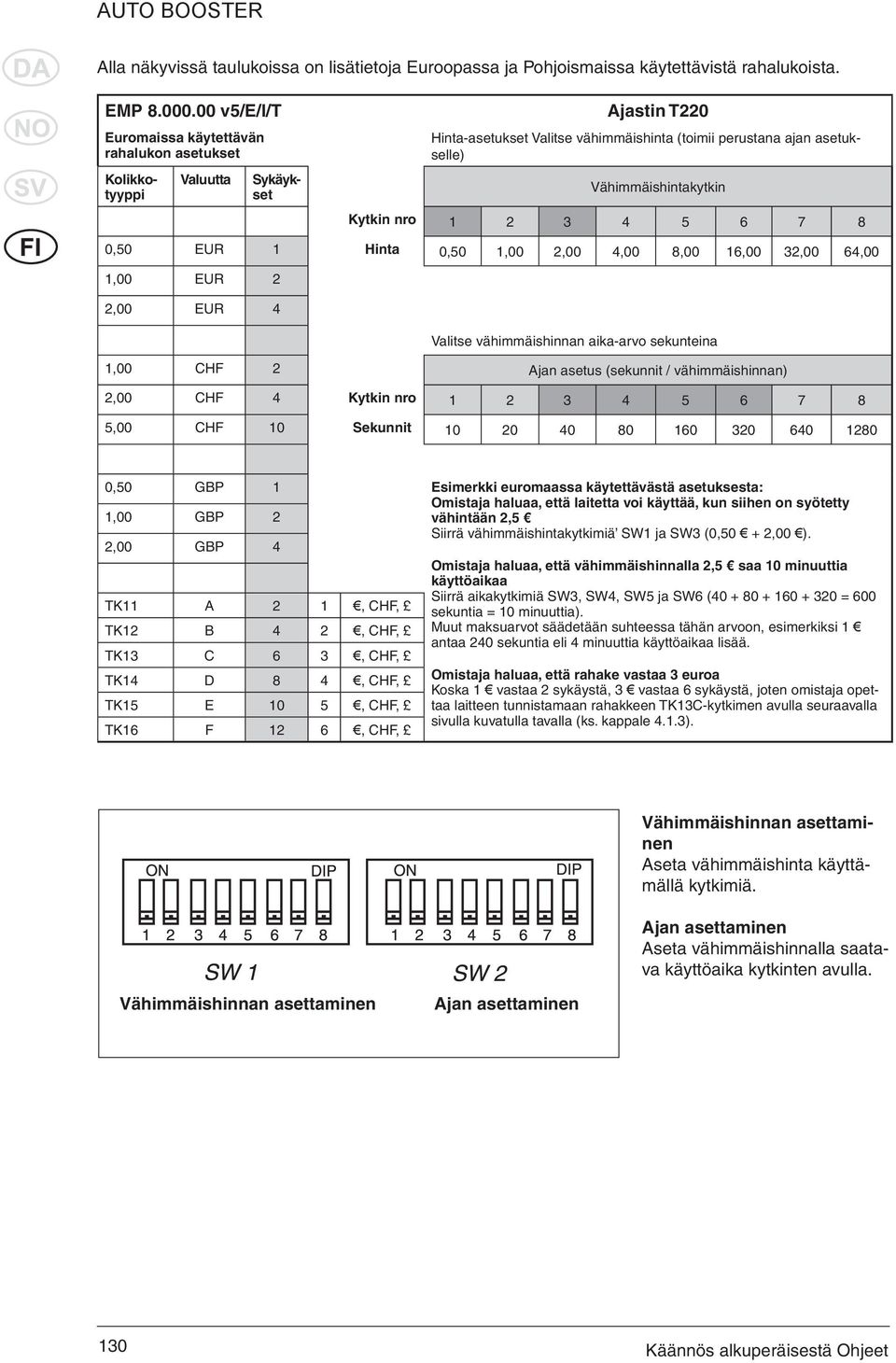

18 Alla näkyvissä taulukoissa on lisätietoja Euroopassa ja Pohjoismaissa käytettävistä rahalukoista. EMP v5/e/i/t Euromaissa käytettävän rahalukon asetukset Valuutta Hinta-asetukset Valitse vähimmäishinta (toimii perustana ajan asetukselle) Kolikkotyyppi Sykäykset Ajastin T220 Vähimmäishintakytkin Kytkin nro ,50 EUR 1 Hinta 0,50 1,00 2,00 4,00 8,00 16,00 32,00 64,00 1,00 EUR 2 2,00 EUR 4 Valitse vähimmäishinnan aika-arvo sekunteina 1,00 CHF 2 Ajan asetus (sekunnit / vähimmäishinnan) 2,00 CHF 4 Kytkin nro ,00 CHF 10 Sekun nit ,50 1,00 GBP GBP 1 2 Esimerkki euromaassa käytettävästä asetuksesta: Omistaja haluaa, että laitetta voi käyttää, kun siihen on syötetty vähintään 2,5 2,00 GBP 4 Siirrä vähimmäishintakytkimiä SW1 ja SW3 (0,50 + 2,00 ). TK11 A 2 1, CHF, Omistaja haluaa, että vähimmäishinnalla 2,5 saa 10 minuuttia käyttöaikaa Siirrä aikakytkimiä SW3, SW4, SW5 ja SW6 ( = 600 sekuntia = 10 minuuttia). TK12 B 4 2, CHF, Muut maksuarvot säädetään suhteessa tähän arvoon, esimerkiksi 1 antaa 240 sekuntia eli 4 minuuttia käyttöaikaa lisää. TK13 C 6 3, CHF, TK14 D 8 4, CHF, Omistaja haluaa, että rahake vastaa 3 euroa Koska 1 vastaa 2 sykäystä, 3 vastaa 6 sykäystä, joten omistaja opettaa TK15 E 10 5, CHF, laitteen tunnistamaan rahakkeen TK13C-kytkimen avulla seuraavalla TK16 F 12 6, CHF, sivulla kuvatulla tavalla (ks. kappale 4.1.3). Vähimmäishinnan asettaminen Aseta vähimmäishinta käyttämällä kytkimiä. Ajan asettaminen Aseta vähimmäishinnalla saatava käyttöaika kytkinten avulla. Vähimmäishinnan asettaminen Ajan asettaminen 130

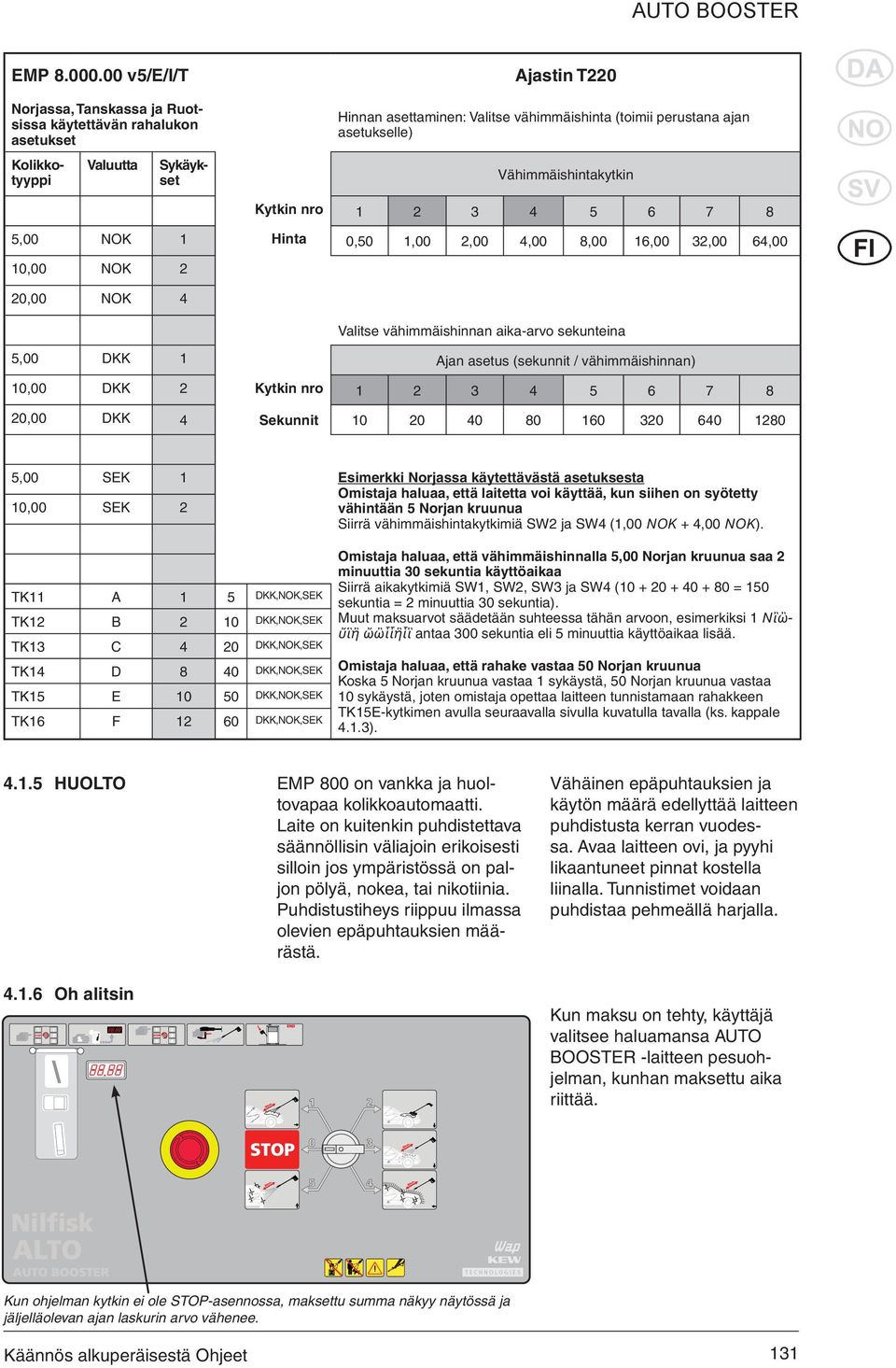

19 EMP v5/e/i/t Norjassa, Tanskassa ja Ruotsissa käytettävän rahalukon asetukset Valuutta Kolikkotyyppi Sykäykset Ajastin T220 Hinnan asettaminen: Valitse vähimmäishinta (toimii perustana ajan asetukselle) Vähimmäishintakytkin Kytkin nro ,00 NOK 1 Hinta 0,50 1,00 2,00 4,00 8,00 16,00 32,00 64,00 10,00 NOK 2 20,00 NOK 4 Valitse vähimmäishinnan aika-arvo sekunteina 5,00 DKK 1 Ajan asetus (sekunnit / vähimmäishinnan) 10,00 DKK 2 Kytkin nro ,00 DKK 4 Sekun nit ,00 10,00 SEK SEK 1 2 Esimerkki Norjassa käytettävästä asetuksesta Omistaja haluaa, että laitetta voi käyttää, kun siihen on syötetty vähintään 5 Norjan kruunua Siirrä vähimmäishintakytkimiä SW2 ja SW4 (1,00 NOK + 4,00 NOK). TK11 A 1 5 DKK,NOK,SEK TK12 B 2 10 DKK,NOK,SEK TK13 C 4 20 DKK,NOK,SEK TK14 D 8 40 DKK,NOK,SEK TK15 E DKK,NOK,SEK TK16 F DKK,NOK,SEK Omistaja haluaa, että vähimmäishinnalla 5,00 Norjan kruunua saa 2 minuuttia 30 sekuntia käyttöaikaa Siirrä aikakytkimiä SW1, SW2, SW3 ja SW4 ( = 150 sekuntia = 2 minuuttia 30 sekuntia). Muut maksuarvot säädetään suhteessa tähän arvoon, esimerkiksi 1 N- antaa 300 sekuntia eli 5 minuuttia käyttöaikaa lisää. Omistaja haluaa, että rahake vastaa 50 Norjan kruunua Koska 5 Norjan kruunua vastaa 1 sykäystä, 50 Norjan kruunua vastaa 10 sykäystä, joten omistaja opettaa laitteen tunnistamaan rahakkeen TK15E-kytkimen avulla seuraavalla sivulla kuvatulla tavalla (ks. kappale 4.1.3) HUOLTO EMP 800 on vankka ja huoltovapaa kolikkoautomaatti. Laite on kuitenkin puhdistettava säännöllisin väliajoin erikoisesti silloin jos ympäristössä on paljon pölyä, nokea, tai nikotiinia. Puhdistustiheys riippuu ilmassa olevien epäpuhtauksien määrästä Oh alitsin Vähäinen epäpuhtauksien ja käytön määrä edellyttää laitteen puhdistusta kerran vuodessa. Avaa laitteen ovi, ja pyyhi likaantuneet pinnat kostella liinalla. Tunnistimet voidaan puhdistaa pehmeällä harjalla. Kun maksu on tehty, käyttäjä valitsee haluamansa AUTO BOOSTER -laitteen pesuohjelman, kunhan maksettu aika riittää. Kun ohjelman kytkin ei ole STOP-asennossa, maksettu summa näkyy näytössä ja jäljelläolevan ajan laskurin arvo vähenee. 131

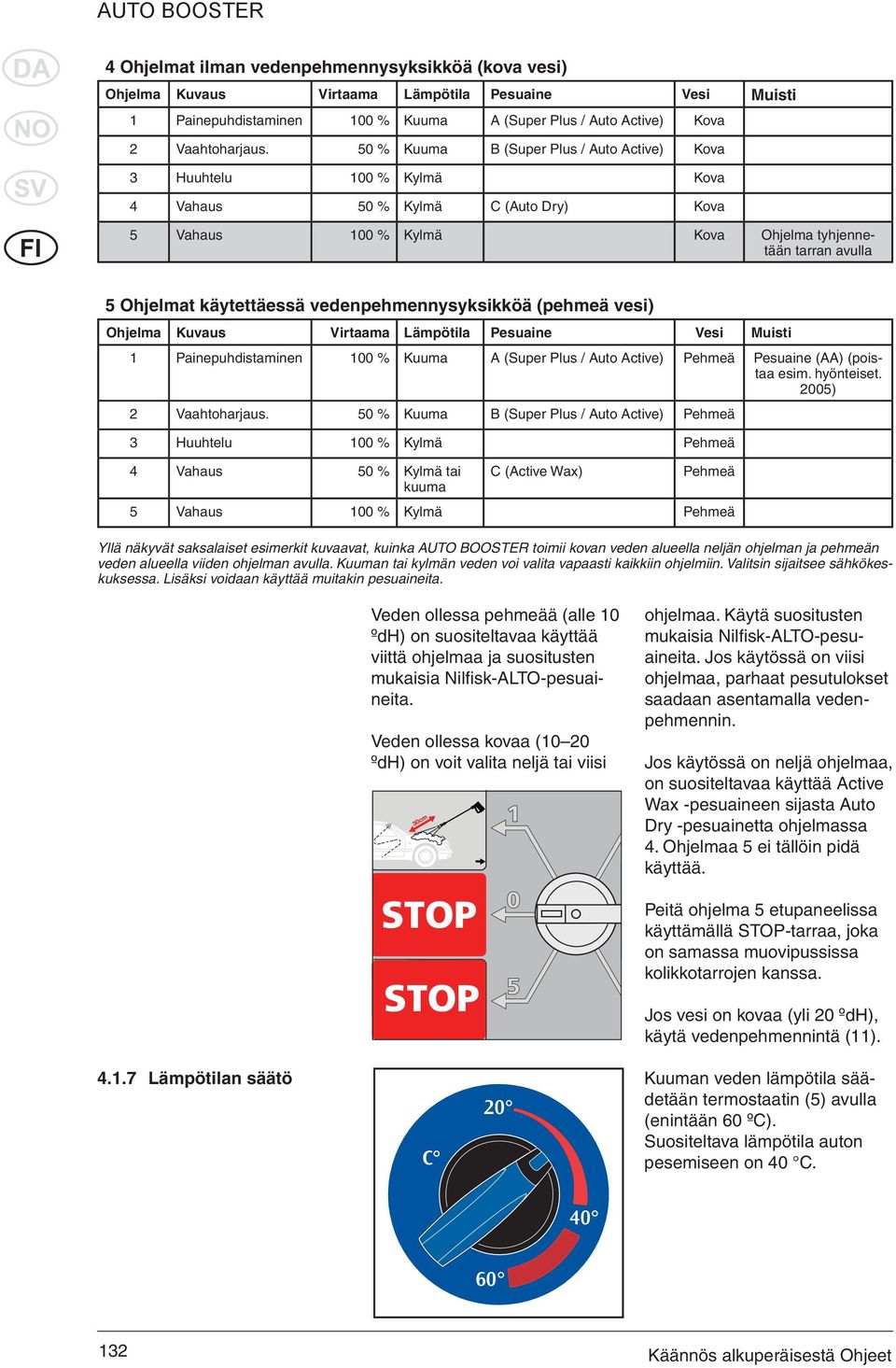

20 4 Ohjelmat ilman vedenpehmennysyksikköä (kova vesi) Ohjelma Kuvaus Virtaama Lämpö tila Pesuaine Vesi Muisti 1 Painepuhdistaminen 100 % Kuuma A (Super Plus / Auto Active) Kova 2 Vaahtoharjaus. 50 % Kuuma B (Super Plus / Auto Active) Kova 3 Huuhtelu 100 % Kylmä Kova 4 Vahaus 50 % Kylmä C (Auto Dry) Kova 5 Vahaus 100 % Kylmä Kova Ohjelma tyhjennetään tarran avulla 5 Ohjelmat käytettäessä vedenpehmennysyksikköä (pehmeä vesi) Ohjelma Kuvaus Virtaama Lämpö tila Pesuaine Vesi Muisti 1 Painepuhdistaminen 100 % Kuuma A (Super Plus / Auto Active) Pehmeä Pesuaine (AA) (poistaa esim. hyönteiset. 2005) 2 Vaahtoharjaus. 50 % Kuuma B (Super Plus / Auto Active) Peh meä 3 Huuhtelu 100 % Kylmä Pehmeä 4 Vahaus 50 % Kylmä tai C (Active Wax) Pehmeä kuuma 5 Vahaus 100 % Kylmä Pehmeä Yllä näkyvät saksalaiset esimerkit kuvaavat, kuinka AUTO BOOSTER toimii kovan veden alueella neljän ohjelman ja pehmeän veden alueella viiden ohjelman avulla. Kuuman tai kylmän veden voi valita vapaasti kaikkiin ohjelmiin. Valitsin sijaitsee sähkökeskuksessa. Lisäksi voidaan käyttää muitakin pesuaineita. Veden ollessa pehmeää (alle 10 ºdH) on suositeltavaa käyttää viittä ohjelmaa ja suositusten mukaisia Nilfi sk-alto-pesuaineita. Veden ollessa kovaa (10 20 ºdH) on voit valita neljä tai viisi ohjelmaa. Käytä suositusten mukaisia Nilfi sk-alto-pesuaineita. Jos käytössä on viisi ohjelmaa, parhaat pesutulokset saadaan asentamalla vedenpehmennin. Jos käytössä on neljä ohjelmaa, on suositeltavaa käyttää Active Wax -pesuaineen sijasta Auto Dry -pesuainetta ohjelmassa 4. Ohjelmaa 5 ei tällöin pidä käyttää. Peitä ohjelma 5 etupaneelissa käyttämällä STOP-tarraa, joka on samassa muovipussissa kolikkotarrojen kanssa. Jos vesi on kovaa (yli 20 ºdH), käytä vedenpehmennintä (11) Lämpötilan säätö Kuuman veden lämpötila säädetään termostaatin (5) avulla (enintään 60 ºC). Suositeltava lämpötila auton pesemiseen on 40 C. 132

21 Kaikissa ohjelmissa voi käyttää kylmää tai kuumaa vettä (lämpötila säädetään termostaatin avulla). Valinta tehdään viiden kytkimen S1, S2, S3, S4 ja S5 avulla (yksi ohjelmaa kohden), jotka sijaitsevat sähkökeskuksessa. Jos kytkin on auki-asennossa, vesi on kylmää. Jos kytkin on kiinni-asennossa, vesi on kuumaa Pesuaineet A, B ja C Nilfi sk-alto suosittelee seuraavia pesuaineita ohjelmaa kohden. 4 Ohjelmat veden kovuuden ollessa yli 20 dh Ohjelma Kuvaus Virtaama Lämpö tila Pesuaine Vesi 1 Painepuhdistaminen 100 % Kuuma A (Super Plus / Auto Active) Kova 2 Vaahtoharjaus. 50 % Kuuma B (Super Plus / Auto Active) Kova 3 Huuhtelu 100 % Kylmä Kova 4 Vahaus 50 % Kylmä C (Auto Dry) Kova 5 Vahaus 100 % Kylmä Kova 5 Ohjelmat veden kovuuden ollessa alle 10 dh tai käytettäessä vedenpehmennintä Ohjelma Kuvaus Virtaama Lämpö tila Pesuaine Vesi 1 Painepuhdistaminen 100 % Kuuma A (Super Plus / Auto Active) Pehmeä 2 Vaahtoharjaus. 50 % Kuuma B (Super Plus / Auto Active) Pehmeä 3 Huuhtelu 100 % Kylmä Pehmeä 4 Vahaus 50 % Kylmä tai kuuma C (Active Wax) Pehmeä 5 Vahaus 100 % Kylmä Pehmeä + I I I I I I I I I I I I I + I I I I I I I I I I I I I Pesuaineen määrää voidaan säätää yksittäisten pesuainepumppujen avulla. Pesuaineen määrää pesuvedessä voidaan säätää alueella 0 0,8 %. 133

22 4.1.9 LISÄVARUSTE: veden pehmentimen asetukset Vedenpehmentimessä (11) on sähkömekaaninen seitsemän vuorokauden ajastin. Tyhjennysaika valitaan sen avulla. Voit määrittää ajastimen asetukset seuraavasti: 1. Avaa yksikön muovinen kansi ja ajastimen kansi. 2. Käännä valitsinta (A) käsin, kunnes haluamasi tyhjennysaika näkyy ikkunassa (B). Valitse aika, jolloin laitetta ei käytetä. 3. Käännä ajastimen nuppia (K) vastapäivään, kunnes nykyinen aika näkyy (L). 4. Vedä kaikki nastat (E) ulos ja käännä pyörää (D), kunnes päivä 1 on vastapäätä päivän ilmaisinta (C). Paina tämän jälkeen niitä päiviä kuvaavat nastat sisään, jolloin tyhjentäminen on tehtävä. 5. Avaa tyhjiöventtiilin vedensyöttö. Suolaliemisäiliö täyttyy vedellä. Venttiili sulkeutuu automaattisesti, kun säiliössä on oikea määrä. 6. Käännä hitaasti ajastimen nuppia (K) vastapäivään, kunnes väkänen (F) painaa käyttölaitetta, jolloin tyhjennystappi (G) avautuu. Nastojen (E) sijainnin mukaan tämä voi vaatia useita yrityksiä. 7. Anna venttiilin imeä vettä suolaliemisäiliöstä, kunnes suolaliemiventtiili sulkeutuu. 8. Lisää suolatabletteja suolaliemisäiliöön. 9. Käännä ajastimen nuppia (K) hitaasti vastapäivään, kunnes käyttölaite vapautuu. Venttiili on jälleen toiminta-asennossa. 10. Toista kohdat 3 ja 4. Huomautus: Sähkökatkon jälkeen aika on asetettava uudelleen. Esimerkki: Valintalevy (A) on asetettu kohtaan 23 (B). Nastat (E) 1, 3, 5, 6 ja 7 on painettu sisään (päivä 1 = maanantai). Säiliö tyhjennetään maanantaina, keskiviikkona, perjantaina, lauantaina ja sunnuntaina kello 23. Tyhjennysten välisen ajan voi laskea seuraavasti: 1. Tarkista veden kovuus ( dh). 2. Arvioi keskimääräinen päivittäinen vedenkulutus (Q) ,000/Q x dh = Aika Esimerkki: Veden kovuus: 5 dh Vedenkulutus päivässä: 2250 litraa Aika = / 2250 x 5 = 2,13 Tällöin säiliö on tyhjennettävä joka toinen päivä. 134

23 AUTO BOOSTER Tekniset tiedot: Teho tasolla 1 dh: Suolankulutus tyhjennystä kohden: Tyhjennykseen kuluva aika: Vedenkulutus tyhjennyskertaa kohden: l 1,5 kg 30 minuuttia 55 l Veden kovuuden yksiköt: 1 dh - saksalainen standardi = 0,56 ranskalaisen standardin mukaan = 0,80 englantilaisen standardin mukaan 4.2 AUTO BOOSTER -laitteen käyttäminen Käynnistäminen Ennen AUTO BOOSTER -laitteen ottamista käyttöön koko laite on ilmattava kunnolla kohdan 3.7 ohjeiden mukaan ja maksujärjestelmän asetukset on määritettävä (kohdat ). 1. Käännä sähkökeskuksen etuosan pääkytkin ON (PÄÄLLÄ) -asentoon. 2. Rahansyöttöaukon viereinen näyttö syttyy. Siinä lukee 00:

24 3. Sulje AUTO BOOSTER -laitteen luukku ja lukitse kaksi lukkoa avaimella. B 4. Aseta ohjelmanvalitsinkytkin (3) asentoon STOP. 5. AUTO BOOSTER on nyt toimintavalmis. Kun raha-aukkoon syötetään kelvollisia kolikoita tai rahakkeita, maksun summa näkyy näytössä.!! HUOMAUTUS: Vähimmäismaksu on määritettävä kohdassa kuvatulla tavalla, ennen kuin AUTO BOOSTER käynnistyy! Kun ohjelmanvalitsin on siirretty STOP-asennosta jonkin ohjelman kohdalle, AUTO BOOSTER käynnistyy. Maksettu pesuaika näkyy näytössä muodossa minuutit:sekunnit vähentyen jatkuvasti. Asiakas voi valita haluamansa ohjelman maksetun ajan puitteissa. 136

25 Kun laskenta alkaa, se jatkuu kohti nollaa, vaikka ohjelmanvalitsin palautetaan STOP-kohtaan. Ajan vähetessä laitteeseen voidaan syöttää lisää kolikoita, jolloin aika lisääntyy kolikoiden arvon verran AUTO BOOSTER - laitteen pysäyttäminen HUOMAUTUS: Hätätapauksessa käännä ohjelmanvalitsin (3) asentoon STOP tai paina hätäpysäytyspai- niketta. Kun maksettu aika loppuu (näytössä näkyy 00:00), AUTO BOOS- TER pysähtyy automaattisesti sekä letkun ja suutinkahvan paine laskee riippumatta ohjelmanvalitsimen asennosta. Jos peseminen keskeytetään yli 30 sekunniksi, AUTO BOOSTER siirtyy valmiustilaan ja korkeapainepumppu pysähtyy. Käyttämistä voidaan jatkaa, jos maksettua aikaa on vielä jäljellä.!! HUOMAUTUS: Älä katkaise virransyöttöä AUTO BOOSTER -laitteeseen, älä käännä AUTO BOOS- TER -laitteen pääkytkintä OFF (POIS) -asentoon äläkä katkaise virtaa ulkoisten kytkimien avulla. Muutoin AUTO BOOSTER -laitteen automaattinen pakkassuojaus ei toimi ja lisälaitteena hankittavan vedenpehmentimen tyhjennyskello on asetettava aikaan uudelleen. 137

26 4.2.3 Ohjelmat Veden ollessa pehmeää (alle 15 dh) tai käytettäessä lisälaitteena hankittavaa vedenpehmennintä suosittelemme seuraavaa pesuohjelmaa keskikokoiselle autolle: Ohjelma 1 - (aikaa kuluu noin 3 minuuttia) - Kuuma (tai kylmä), korkeapainehuuhtelu pesuaineella A. Liikuta suutinta auton pinnalla Z-kuviossa alhaalta ylös noin 20 cm:n päässä pinnasta. Huuhdo näkyvä lika, kuten muta, suolakerrostumat, hiekka ja hyönteiset. Ohjelma 2 - (aikaa kuluu noin 6 minuuttia) - Kuuma (tai kylmä), matalapainehuuhtelu vaahtoharjalla ja pesuaineella B. Kiinnitä vaahtoharja suuttimen sovittimeen kohdassa kuvatulla tavalla ja pese auto harjaamalla, jolloin kalvomainen ja muu lika irtoavat. Ohjelma 3 - (aikaa kuluu noin 2 minuuttia) - Kuuma (tai kylmä), korkeapainehuuhtelu ilman pesuainetta. Irrota vaahtoharja kohdassa kuvatulla tavalla ja huuhtele pesuainejäämät. Ohjelma 4 - (aikaa kuluu noin 3 minuuttia) - Kuuma (tai kylmä), vahaaminen matalalla paineella ja pesuaineella C. Levitä vahaa koko rungolle ja anna sen vaikuttaa noin minuutti. 138

27 Ohjelma 5 - (aikaa kuluu noin 2 minuuttia) - Kuuma (tai kylmä), korkeapainehuuhtelu ilman pesuainetta. Huuhtele vahajäämät vedellä. STOP - Aseta valintakytkin aina tähän asentoon, kun pesu on päättynyt. HUOMAUTUS: Omistaja voi määrittää, käytetäänkö ohjelmien vaiheissa kuumaa vai kylmää vettä. Lisätietoja on kohdassa HUOMAUTUS: Suutin on asetettava pitimeensä käytön jälkeen, jotta vesikiertoon perustuva pakkassuojausjärjestelmä toimii. Veden ollessa kovaa (yli 15 dh) ja kun lisälaitteena hankittavaa vedenpehmennintä ei käytetä, vahaustulokset jäävät huonoiksi. Tällöin on suositeltavaa sulkea ohjelman vaihe 5 pois käytöstä sekä kytkeä päälle ekstra STOP-toiminto asettamalla kytkin S11 OFF (POIS) asentoon. Säiliöön C on lisättävä Active wax -aineen sijasta Auto Dry -ainetta kohdassa kuvatulla tavalla. Tällöin keskikokoisen auton pesuohjelma on seuraava: 139

28 Ohjelma 1 - (aikaa kuluu noin 3 minuuttia) - Kuuma (tai kylmä), korkeapainehuuhtelu pesuaineella A. Liikuta suutinta auton pinnalla Z-kuviossa alhaalta ylös noin 20 cm:n päässä pinnasta. Huuhdo näkyvä lika, kuten muta, suolakerrostumat, hiekka ja hyönteiset. Ohjelma 2 - (aikaa kuluu noin 6 minuuttia) - Kuuma (tai kylmä), matalapainehuuhtelu vaahtoharjalla ja pesuaineella B. Kiinnitä vaahtoharja suuttimen sovittimeen kohdassa kuvatulla tavalla ja pese auto harjaamalla, jolloin kalvomainen ja muu lika irtoavat. Ohjelma 3 - (aikaa kuluu noin 2 minuuttia) - Kuuma (tai kylmä), korkeapainehuuhtelu ilman pesuainetta. Irrota vaahtoharja kohdassa kuvatulla tavalla ja huuhtele pesuainejäämät. Ohjelma 4 - (aikaa kuluu noin 3 minuuttia) - Kuuma (tai kylmä), Auto Dry -käsittely matalalla paineella ja pesuaineella C. Levitä Auto Dry -ainetta koko rungolle ja anna veden valua pois. 140

29 STOP - Aseta valintakytkin aina tähän asentoon, kun pesu on päättynyt Vaahtoharjan kiinnit täminen ja irrottaminen AUTO BOOSTER -laitteen ohjelman vaiheessa 2 voidaan käyttää pehmeää vaahtoharjaa. AUTO BOOSTER -laitteen vasemmassa kyljessä on kiinnike pehmeän vaahtoharjan säilyttämiseksi silloin, kun sitä ei käytetä. Vaahtoharjassa on naaraskiinnike. johon suutinkahvan uroskiinnike sopii. Kiinnitä vaahtoharja suuttimeen painamalla harja kokonaan suuttimeen ja kääntämällä, kunnes kiinnikkeet osuvat toisiinsa. Irrota harja suuttimesta tekemällä toimet päinvastaisessa järjestyksessä. 141

30 4.2.5 Vesikiertoon perustuva pakkassuojaus AUTO BOOSTER -laitteessa on kiertovesijärjestelmä, joka estää letkua, suutinkahvaa ja suutinta jäätymästä pakkasella. Lisäksi laitteen sisällä on sähkövastus, joka estää laitetta jäätymästä. Jotta järjestelmä toimii, AUTO BOOSTER -laitetta ei saa irrottaa virransyötöstä. Lisätietoja on kohdassa AUTO BOOSTER -laitteen rungon ulkopinnan termostaatti käynnistää pakkassuojakierron, kun ulkolämpötila alittaa valitun lämpötilan, eikä maksua ole tehty. Tällöin erillinen pumppu ryhtyy kierrättämään esilämmitettyä vettä letkun, suutinkahvan ja suuttimen läpi. Suutin on asetettava AUTO BOOSTER -laitteen vasemmassa kyljessä olevaan pitimeen, jotta vesikierto toimii. Lisätietoja on kohdassa Jos suutinta ei aseteta pitimeen, vettä vuotaa ulos noin 1,5 litraa minuutissa. AUTO BOOSTER -laitteen sisällä on erillinen termostaatti, joka käynnistää laitteen sähkölämmityksen, jos sisälämpötila alittaa valitun lämpötilan. HUOMAUTUS: Vesikiertoon perustuva pakkassuojaus EI toimi, jos laitetta voi käyttää maksutta ja maksu on peruutettu Toimintokaaviot Seuraavassa kolmessa toimintokaaviossa kuvataan AUTO BOOS- TER -laitteen toiminta käytettäessä kylmää tai kuumaa vettä ja pakkaussuojaustilassa. KYLMÄ VESI: 142

31 KUUMA VESI: PAKKASSUOJAUS: 143

32 5 Huolto Voit varmistaa AUTO BOOSTER -laitteen häiriöttömän toiminnan tekemällä huoltosopimuksen Nilfi sk- ALTOn kanssa. Tällöin AUTO BOOSTER -laitetta mahdollisesti uhkaavat ongelmat vältetään. Kiinnittämällä huomiota muutamaan seikkaan varmistat AUTO BOOSTER -laitteen pitkän iän ja luotettavan toiminnan. Siksi kannattaa noudattaa tässä kuvattua huolto-ohjelmaa. Ajat ovat ohjeellisia. Tarpeen vaatiessa huoltovälejä on lyhennettävä. Polttoaine Pesuaine Tarkasta polttoaineen määrä. Käynnistä laite ja tarkista, että varaaja lämpenee. Jos ei, lisätietoja on kohdassa 3.7. Tarkista pesuaineen määrä kaikissa säiliöissä. Korkeapainepumpun öljy Tarkasta öljymäärä. Lisää tarvittaessa. Tilaa Nilfi sk-alton huoltoteknikko tarkistamaan mahdollisimman pian, miksi öljynkulutus on lisääntynyt. Rahalukko Tyhjennä rahalukko. x Pesuharja Tarkista, onko pesuharja kulunut tai likainen. Vaihda x tarvittaessa. Letku ja suutin Suukappale Tarkasta, onko letkussa tai suuttimessa kulumia tai vuotoja. Vaihda tarvittaessa. Tarkista suihkun kuvio. Puhdista suutin tarvittaessa. Lisätietoja on kohdassa 5.5. x x x x Takaiskusäiliö Tyhjennä takaiskusäiliö ja puhdista se. x Poltto- ja pesuainesäiliöt Vedenpehmennysyksikkö (lisävaruste) Vedenpehmennysyksikkö (lisävaruste) Vedenpehmennysyksikkö (lisävaruste) Vesisuodatin Polttoainesuodatin Suuttimen pidin x Tyhjennä säiliöt ja puhdista ne. Puhdista myös pesuainesäiliöiden suodattimet. x Tarkista suolatablettien määrä. Lisää tarvittaessa suolatabletteja suolaliemisäiliöön. Tyhjennä suolaliuossäiliö ja puhdista se. Tarkista ajastimen asetus. Säädä tarvittaessa. Lisätietoja on kohdassa Puhdista takaiskusäiliön vesisuodatin. Lisätietoja on kohdassa 5.4. Vaihda polttoainesuodatin kohdassa 5.6 kuvatulla tavalla. Tarkasta, onko suuttimen pitimessä vieraita esineitä. Irrota se tarvittaessa löysäämälllä neljä pulttia. x x x x x Päi vittäin Viikoittain Kuukausittain Vuosittain Talvella x 144

33 Pakkassuojaus Tarkista, että laitteen lämpövastus käynnistyy ja että vesi kiertää suuttimessa, kun lämpötila laskee alle 4 C. HUOMAUTUS: Lämmittimen pinta voi olla hyvin kuuma. Viemäri Tarkista pesupaikan viemäri. x Ulkotermostaatti Puhdista etuluukun alaosassa sijaitseva ulkotermostaatti kuivalla kankaalla. Lukot Voitele lukot hapottomalla öljyllä. x Laite Tarkista laitteen toiminnot: maksaminen, pesuaine, kuuma- ja kylmäkytkimet, letku, harja ja suutin. x x x 5.1 Valitsin Katso kohta Tuntilaskurit AUTO BOOSTER -laitteessa on sisäiset tuntilaskurit, jotka seuraavat laitteen käyttötuntimäärää. + - Kun käännät ohjelmanvalintakytkimen (3) asentoon 1, pumpun ja vesivaraajan käyttötuntimäärä ja ohjelmiston versionumero tulevat näkyviin. Kun käännät ohjelmanvalintakytkimen (3) asentoon 2, eri pesuaineiden käyttötuntimäärät tulevat näkyviin. Kun käännät ohjelmanvalintakytkimen asentoon 3, laitteen käynnistyskertojen kokonaismäärä tulee näkyviin. Kääntämällä valintakytkimen asentoon 4, näyttö ilmoittaa maksetun käyttöajan. Luvut tulevat näkyviin vain silloin, kun laitteeseen ei ole syötetty kolikoita. 5.3 Öljy AUTO BOOSTER -laitteessa on sähköinen öljytunnistin. Se tarkkailee korkeapainepumpun öljymäärää. Jos öljyn taso laskee toimintahäiriön tai runsaan + käytön vuoksi, pumppu pysähtyy - ja näyttöön tulee Pump oil level low -teksti (pumpun öljyntaso alhainen). Voit lisätä pumppuun öljyä, mutta tilaa Nilfisk-ALTOn huoltoteknikko tarkistamaan mahdollisimman pian lisääntyneen öljynkulutuksen syy. 145

34 YMPÄRISTÖN SUOJELEMI- NEN Jäteöljy ja sakka on toimitettava hävitettäviksi viranomaisohjeiden mukaan. 5.4 Vesisuodatin Uimurisäiliön tulovesiliitäntä on varustettu suodattimilla estämään epäpuhtauksien pääsyn sekä matala - että korkeapainepumppuun. Suodatin voidaan irrottaa avaamalla mutteri (1). Jos suodatin (2) tukkeutuu epäpuhtauksien vuoksi, laite pysähtyy, sillä se ei saa vettä. Näyttöön tulee tällöin Water level low E10 -ilmoitus (alhainen veden taso). HUOMAUTUS: Muista sulkea vedentulo ennen suodattimen puhdistamista. 5.5 Korkeapainesuuttimen puhdistaminen Tukkeutuva suutin nostaa pumpun paineen liian suureksi. Suutin on tällöin puhdistettava heti. 1. Pysäytä laite ja irrota suutin löysentämällä pikaliittimen ruuvi. 2. Puhdista suutin puhdistustyökalulla. TÄRKEÄÄ: Suuttimen saa puhdistaa VAIN sen ollessa irrotettuna. 3. Huuhtele vedellä vastoin tavallista suihkutussuuntaa. 4. Jos paine on yhä liian korkea, toista vaiheet

35 5.6 Polttoaineen suodatin Pääset käsiksi polttoainepumppuun avaamalla luukun. 1. Puhdista suodatin: Ruuvaa auki suodattimen kansi (1). 2. Puhdista tai vaihda polttoainesuodatin (2). 3. Hävitä puhdistusneste tai vaurioitunut suodatin ohjeiden mukaisesti. 5.7 Jätteiden hävittäminen Höyrypainepesurissa on osia, jotka pois heitettyinä saattavat saastuttaa ympäristöä. Mahdollisesti saastuttavia osia ovat: Öljy, maalatut/sinkkipäällysteiset osat, muovi/muovipinnoitteiset osat. Tästä syystä on tärkeää noudattaa saastuttavien ja vaarallisten materiaalien hävittämistä koskevia lakeja, kun osia vaihdetaan tai höyrypainepesuri hävitetään. On suositeltavaa viedä vaihdetut osat näiden materiaalien hävittämiseen tarkoitettuihin jätehuoltopisteisiin tai kierrätyskeskuksiin. 147

36 6 Ongelmanratkaisu Olet valinnut laadukkaan laitteen. Se ansaitsee vain parasta huoltoa. AUTO BOOSTER -laitteen virheentunnistusjärjestelmä pysäyttää AUTO BOOSTER -laitteen välitöntä huomiota vaativien vakavien häiriöiden ilmetessä. Tarkistusikkunassa (12) näkyvä tieto kertoo virheen syyn. Vaikka käyttäjä voi ratkaista jotkut näistä ongelmista, ilmoita virheestä Nilfi sk-alto-huoltopalveluun. Pettymisten välttämiseksi tarkista tämän osan tiedot ennen yhteyden ottamista Nilfi sk-alto-huoltopalveluun Yleinen ongelmanratkaisu Oire Syy Toiminto Laite ei käynnisty > Sulake on palanut Vaihda sulake. (NO ERROR -ilmoitus) > Virta on katkaistu Yhdistä laitteeseen virta. Sulakkeita palaa > Sähköliitännän teho Yhdistä laite riittävän ei riitä laitteen tehokkaaseen sähkötarpeisiin liitäntään. Vaihda sulake. Liian pieni toimintapaine > Kulunut suutin Vaihda suutin. > Virheellinen suihkusuutin Vaihda suihkusuutin (Katso kohta ) > Suutin osittain tukossa Puhdista suutin. (Katso kohtaa 5.5.) Ei pesuainetta > Tyhjä pesuainesäiliö Täytä pesuaineella. > Säiliön suodatin on tukossa Puhdista suodatin. Liikaa pesuainetta > Annostusvirhe Tarkista annostussuositus (katso kohta 4.1.8). Toimintapaine vaihtelee > Järjestelmään on päässyt ilmaa Ilmaa järjestelmä (katso kohtaa 3.7). > Tyhjä pesuainesäiliö Täytä pesuaineella. > Vedensyöttösuodatin tukossa Puhdista suodin. Lisätietoja on kohdassa 5.4. Työpainetta ei ole > Suutin tukossa Puhdista suutin. Lisätietoja on kohdassa 5.5. > Ei vedensyöttöä Tarkista, että vedensyöttö venttiili on avoimena. Tarkista, että vedensyöttö vastaa vaatimuksia (katso kohtaa 3.4). > Vedensyöttösuodatin tukossa Puhdista suodatin. Lisätietoja on kohdassa 5.4. Laite käynnistyy ja > Vuoto letkussa, Korjaa vuoto. pysähtyy putkessa tai suutinkahvassa 148

37 > Riittämätön vedensyöttö Tarkista vedensyöttö: onko se avoinna? Riittääkö paine? Tarkista ja puhdista veden syötön suodatin. Lisätietoja on kohdassa Vikailmoitukset Jos AUTO BOOSTER ei lämmitä vettä, vaikka tietyssä ohjelman vaiheessa on valittu käytettäväksi kuuma vesi, syynä voi olla tyhjä polttoainesäiliä tai palanut ylikuumenemissulake. Nämä kaksi sulaketta sijaitsevat vesivaraajan paella. VAIN Nilfi sk-alto-huoltoteknikko saa vaihtaa ne. Virheilmoitus Syy Toiminto Illegal sensor comb. > Vedenpuute Tarkista vedensyöttö: E1 onko se avoinna? Riittääkö paine? Tarkista ja puhdista syöttös uodatin kohdassa 5.4 kuvatulla tavalla. > Lauennut lämpörele Tarkista tuuletus. tai moottorin pyörintäsuoja Tarkista sulakkeet. > Virheellinen tai väärin säädetty Ota yhteys Nilfi sk-altovirtaustunnistin tai painekytkin huoltoon. E5 E6 E3 E10 > Virheellinen tai väärin säädetty Ota yhteys Nilfi sk-altovirtaustunnistin huoltoon. No flame detected > Ei liekkiä, vaikka sen tulisi Tarkista polttoaineen määrä. palaa ja täytä tarvittaessa. Illegal flame detected > Polttoainesuodatin tukossa Ota yhteys Nilfi sk-altohuoltoon. > Tyhjä polttoainesäiliö Lisää polttoainetta. > Liekintunnistin nokeentunut Ota yhteys Nilfi sk-altotai viallinen huoltoon. > Liekki on tunnistettu, vaikka sen Liekintunnistin ei ole EI tulisi palaa paikoillaan. Kiinnitä tunnistin. > Liekintunnistinvika Ota yhteys Nilfi sk-altohuoltoon. Pump oil level low > Korkeapainepumpun Lisää öljyä. voiteluöljyn taso on matala Water level low Vikatapauksessa, näyttö ilmoittaa vikailmoitusten määrän. > Vesisäiliössä on liian vähän vettä Tarkista vedensyöttö: onko se avoinna? Riittääkö paine? Tarkista ja puhdista syöttösuodatin kohdassa 5.4 kuvatulla tavalla. 149

38 7 Tekniset tiedot Malli AUTO BOOSTER AUTO BOOSTER AUTO BOOSTER 5-20D 5-20 D 5-20 D NP5 NP5 NP5 NP3-kela NP3-kela NP3-kela Jännite V Vaiheiden määrä Taajuus Hz Kokonaisvirrankulutus A Virrankulutus kw Vesiliitäntä: Syöttöveden suurin paine bar 10 / (6*) 10 / (6*) 10 / (6*) Syöttöveden pienin paine bar Syöttöveden suurin lämpötila C Pumpun paine bar Virtaama l/h Virtaaman rajoitus l/h Kuumavesisäiliön tilavuus litraa Suihkusuutin: Suuttimen tyyppi Mitat (K x L x S) mm 1670 x 1025 x x 1025 x x 1025 x 715 Paino kg * Vain laitteissa, joissa on lisävarusteena hankittava vedenpehmennysyksikkö. Äänenpainetaso L pa mitattuina ISO standardin mukaan etäisyyden ollessa 1 metri täydellä teholla: 69 db(a). Varaamme oikeuden muuttaa teknisiä tietoja. Pisin säilyvyys painepesurin dieselpolttoainesäiliössä: 1 kuukausi. Yli 6 kuukautta muussa säiliössä säilytettyä dieselpolttoainetta ei saa käyttää Nilfisk-ALTO-painepesureissa. Ei ole suositeltavaa käyttää EN 590 -dieselpolttoainetta painepesureissa, kun ympäröivä lämpötila alittaa 0 C. Avoimesta astiasta otettua EN 590 -dieselpolttoainetta ei saa käyttää. 150

39 8 Takuu AUTO BOOSTER Nilfisk-ALTO-tuotteellasi on 12 kuukauden takuu ostopäivästä alkaen (ostokuitti on esitettävä) seuraavin ehdoin: Viat johtuvat materiaalin laadusta tai valmistusvirheistä. (Takuu ei kata tavallista kulumista eikä väärinkäytöstä johtuvia vikoja). Korjauksia ei ole suorittanut tai yrittänyt suorittaa muu kuin Nilfisk-ALTON koulutettu huoltohenkilöstö. Vain alkuperäisiä osia on käytetty. Tuotetta ei ole käytetty väärin tai huonoissa olosuhteissa, eikä sitä ole lyöty, pudotettu tai altistettu pakkaselle. Käyttöohjeen ohjeet on huomioitu tarkasti. Takuukorjaus sisältää viallisten osien korvaamisen, mutta se ei kata rahti- ja pakkauskuluja. Lisäksi toimimme kansallisen lainsäädännön mukaisesti. Kaikki takuuseen kuulumaton korjaus laskutetaan. (Eli toimintahäiriöt, jotka johtuvat käyttöohjeen kohdassa 6 Ongelmanratkaisu). 9 Vakuutus Vakuutus Tuote: Tyyppi: Korkeapainepesuri AUTO BOOSTER Kuvaus: 230V/1~, 400 V/3~, 50 Hz Laite vastaa seuraavia määräyksiä: EU:n laitedirektiivi 2006/42/EC EU:n matalajännitedirektiivi 2006/95/EC EU:n EMV-direktiivi 2004/108/EC Käytettävät harmonisoidut standardit: EN (2006), EN (2006), EN (2001), EN (2006) Käytettävät kansalliset standardit ja tekniset tiedot: IEC (2007) Teknisten tietojen valtuutetun laatijan nimi ja osoite: Anton Sørensen General Manager, Technical Operations EAPC Valmistajan puolesta valtuutetun vakuutuksen laatijan henkilöllisyys ja allekirjoitus: Nilfi sk-advance A/S Sognevej 25 DK-2605 Brøndby Anton Sørensen General Manager, Technical Operations EAPC Nilfi sk-advance A/S Sognevej 25 DK-2605 Brøndby Vakuutuksen antamisen paikka ja päiväys: Hadsund, 01 maaliskuu
