1 AUTOMAATTINUOHOUSJÄRJESTELMÄN KÄYTTÖ- JA HUOLTO-OHJEET OHJEET AEROVIT Kansainvälinen patentti
2 2 Sisällysluettelo Sivu 1. Toiminta 3 2. Järjestelmän käyttö 3 3. Paineilman syöttö 3 4. Kattilan tarkastus kiinteä laitteisto 4 5. Kattilan tarkastus irrotettava laitteisto 4 6. Piirustukset 5 7. Aerovit-venttiilisarja Toiminta Purkamis- ja uudelleenkokoamismenettely Irto-osakuva ja varaosat 7 8. Ylläpito Puhdistus Ennaltaehkäisevä ylläpito 8 9. Virheellinen toiminta Varaosasuositukset PLC Kohdenumeroiden valinta painikkeilla Ajastimen muuttaminen Aerovitin kaksois- ja kolmoissignaalit Johdotuskaavio - Vakio-PLC-ohjain 11-23
3 1. Toiminta Äänipaineaaltoasennus on normaalisti ohjelmoitu aktivoimaan venttiilit peräjälkeen, jolloin signaaliväli riippuu käytetystä polttoainetyypistä, likaantumisen määrästä ja kattilan tehosta. Kohonnut savun lämpötila osoittaa, että signaalivälin tulisi olla lyhyempi. Jatkuva matala savun lämpötila osoittaa, että signaaliväliä voidaan pidentää. Tämän tarkoitus on minimoida ilmankulutus. Katso PLC:n ohjekirja halutessasi vaihtaa puhdistussyklin Järjestelmän käyttö PLC-käyttö käynnistetään ja sammutetaan paneelin etupuolella olevasta katkaisijasta. Muista aina katkaista sähkönsyöttö venttiileihin tarkastettaessa tai sammutettaessa kattilaa. Toimintaa voidaan ohjata automaattisesti kattilan käyttöpaneelista liittämällä esim. imuri PLC-paneelin oikosulkuaukkoon. Katso sivu 17: JOHDOTUSKAAVIO. TÄRKEÄÄ! Paineista järjestelmä aina ennen kattilan/moottorin käynnistystä! Paineista järjestelmä aina kattilan/moottorin käydessä! Katkaise aina sähkönsyöttö ennen venttiilien poistamista! Poista aina paine järjestelmästä ennen venttiilien poistamista! Poista aina paine järjestelmästä ennen kattilan tarkastusta! 3. Paineilman syöttö Ilman vastaanottimeen syötetään ilmaa kompressorista ½" putken kautta. Järjestelmän painetta säätelee ilmansäädin. Säätimen alla oleva suodatin, joka on pakollinen varuste, on tarkastettava säännöllisesti, jotta kulho ja suodatin voidaan tyhjentää ja vaihtaa. Putkeen on asennettu yksisuuntaventtiili sekä kolmitieventtiili, jotka poistavat järjestelmästä paineen. Kompressorin koko ja ilmankulutus ovat riippuvaisia puhdistussyklistä, eivät venttiilien määrästä. Ainoastaan signaalien määrä per tunti määrittää ilmankulutuksen, koska ilmankulutus per signaali pysyy samana. Ilman vastaanottimen tulisi toimia 0,7-0,8 MPa (7,0-8,0 bar) paineella. Älä ylitä 0,8 MPa painetta. Normaalisti ilman vastaanottimen paine putoaa 0,8 MPa:sta 0,5 MPa:han, kun jokin venttiili aktivoidaan. Vakiokokoisella 150 litran ilman vastaanottimella ilmankulutus per signaali on 3x150 = 450 litraa "avointa ilmaa". 12 signaalin tuntisyklillä ilmankulutus on 3x150x12 = 5400 litraa "avointa ilmaa". Pidä aina järjestelmä paineistettuna, jotta venttiilit ja kalvot pysyvät viileinä!
4 4. Kattilan tarkastus - kiinteä laitteisto Venttiilit on asennettu kattilaan ja/tai tarkastusluukkuihin. Suorita kattilan tarkastus Aerovitilla luukkujen kautta alla olevan mukaisesti: 4 1) Katkaise sähkönsyöttö laitteistoon. 2) Poista laitteiston paine kolmitieventtiilin kautta. 3) Erota monikaapelipistoke. 4) Erota putkiliitin venttiiliputken ja paineastian välistä. 5) Avaa tai nosta tarkastusluukku yhdessä venttiililaitteiston kanssa. Tarkastuksen jälkeen asenna venttiililaitteisto takaisin alla olevan mukaisesti: 6) Sulje tai laske tarkastusluukku yhdessä venttiililaitteiston kanssa. 7) Aseta putkiliitin takaisin paikalleen ja kiristä se huolellisesti. 8) Aseta monikaapelipistoke takaisin paikalleen. 9) Paineista laitteisto uudelleen kolmitieventtiilin kautta. 10) Käynnistä sähkönsyöttö laitteistoon. 5. Kattilan tarkastus - irrotettava laitteisto Venttiilit on asennettu tarkastusluukkuihin nopeasti irrotettavilla liitännöillä. Suorita kattilan tarkastus Aerovitilla luukkujen kautta alla olevan mukaisesti: 1) Katkaise sähkönsyöttö laitteistoon. 2) Poista laitteiston paine kolmitieventtiilin kautta. 3) Erota monikaapelipistoke. 4) Erota kytkimet, joissa on kytkinvarret. 5) Erota putkiliitin venttiiliputken ja paineastian välistä. 6) Erota venttiiliputki ja kytkimet tarkastusluukusta. Aseta sivuun. Tarkastuksen jälkeen asenna venttiililaitteisto takaisin alla olevan mukaisesti: 7) Aseta venttiiliputki ja kytkimet takaisin tarkastusluukkuun. 8) Aseta putkiliitin takaisin paikalleen ja kiristä se huolellisesti. 9) Aseta kytkinvarrelliset kytkimet takaisin paikoilleen. 10) Aseta monikaapelipistoke takaisin paikalleen. 11) Paineista laitteisto uudelleen kolmitieventtiilin kautta. 12) Käynnistä sähkönsyöttö laitteistoon.
5 5 6. Piirustukset Kansainvälinen patentti Irrotettava asennus Ohjain 6.2 Äänenvaimennin 6.1 Aerovitventtiili Viilennysulostulo Kiinteä asennus 6.3 Letkupuristin Ohjain 6.2 Äänenvaimennin 6.4 Letku 6.5 Kytkin D 6.6 Kytkin A 6.1 Aerovit-venttiili Viilennysulostulo 6.3 Letkupuristin Tarkastusluukku 6.4 Letku Kattila

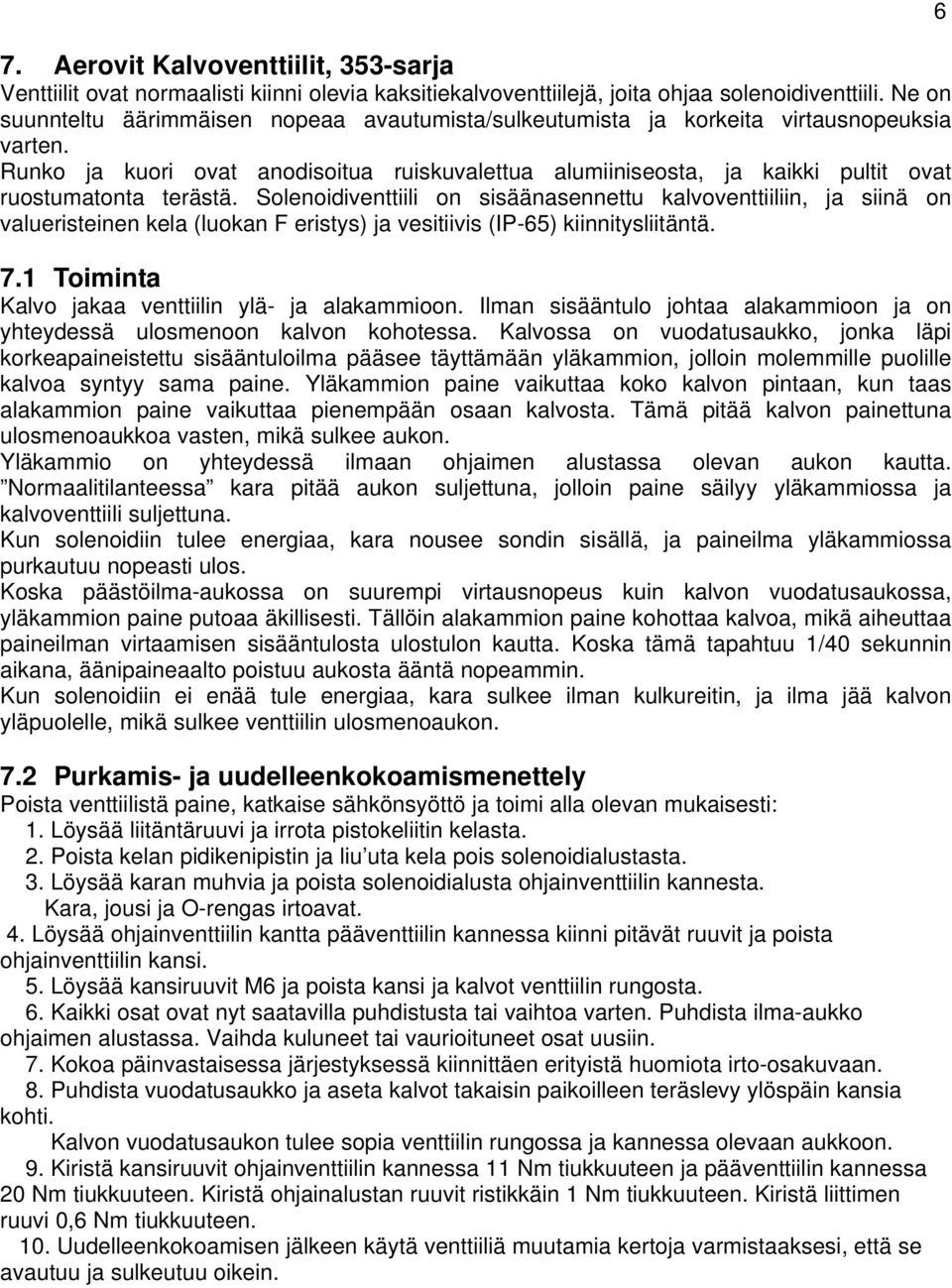

6 7. Aerovit Kalvoventtiilit, 353-sarja Venttiilit ovat normaalisti kiinni olevia kaksitiekalvoventtiilejä, joita ohjaa solenoidiventtiili. Ne on suunnteltu äärimmäisen nopeaa avautumista/sulkeutumista ja korkeita virtausnopeuksia varten. Runko ja kuori ovat anodisoitua ruiskuvalettua alumiiniseosta, ja kaikki pultit ovat ruostumatonta terästä. Solenoidiventtiili on sisäänasennettu kalvoventtiiliin, ja siinä on valueristeinen kela (luokan F eristys) ja vesitiivis (IP-65) kiinnitysliitäntä. 7.1 Toiminta Kalvo jakaa venttiilin ylä- ja alakammioon. Ilman sisääntulo johtaa alakammioon ja on yhteydessä ulosmenoon kalvon kohotessa. Kalvossa on vuodatusaukko, jonka läpi korkeapaineistettu sisääntuloilma pääsee täyttämään yläkammion, jolloin molemmille puolille kalvoa syntyy sama paine. Yläkammion paine vaikuttaa koko kalvon pintaan, kun taas alakammion paine vaikuttaa pienempään osaan kalvosta. Tämä pitää kalvon painettuna ulosmenoaukkoa vasten, mikä sulkee aukon. Yläkammio on yhteydessä ilmaan ohjaimen alustassa olevan aukon kautta. Normaalitilanteessa kara pitää aukon suljettuna, jolloin paine säilyy yläkammiossa ja kalvoventtiili suljettuna. Kun solenoidiin tulee energiaa, kara nousee sondin sisällä, ja paineilma yläkammiossa purkautuu nopeasti ulos. Koska päästöilma-aukossa on suurempi virtausnopeus kuin kalvon vuodatusaukossa, yläkammion paine putoaa äkillisesti. Tällöin alakammion paine kohottaa kalvoa, mikä aiheuttaa paineilman virtaamisen sisääntulosta ulostulon kautta. Koska tämä tapahtuu 1/40 sekunnin aikana, äänipaineaalto poistuu aukosta ääntä nopeammin. Kun solenoidiin ei enää tule energiaa, kara sulkee ilman kulkureitin, ja ilma jää kalvon yläpuolelle, mikä sulkee venttiilin ulosmenoaukon. 7.2 Purkamis- ja uudelleenkokoamismenettely Poista venttiilistä paine, katkaise sähkönsyöttö ja toimi alla olevan mukaisesti: 1. Löysää liitäntäruuvi ja irrota pistokeliitin kelasta. 2. Poista kelan pidikenipistin ja liu uta kela pois solenoidialustasta. 3. Löysää karan muhvia ja poista solenoidialusta ohjainventtiilin kannesta. Kara, jousi ja O-rengas irtoavat. 4. Löysää ohjainventtiilin kantta pääventtiilin kannessa kiinni pitävät ruuvit ja poista ohjainventtiilin kansi. 5. Löysää kansiruuvit M6 ja poista kansi ja kalvot venttiilin rungosta. 6. Kaikki osat ovat nyt saatavilla puhdistusta tai vaihtoa varten. Puhdista ilma-aukko ohjaimen alustassa. Vaihda kuluneet tai vaurioituneet osat uusiin. 7. Kokoa päinvastaisessa järjestyksessä kiinnittäen erityistä huomiota irto-osakuvaan. 8. Puhdista vuodatusaukko ja aseta kalvot takaisin paikoilleen teräslevy ylöspäin kansia kohti. Kalvon vuodatusaukon tulee sopia venttiilin rungossa ja kannessa olevaan aukkoon. 9. Kiristä kansiruuvit ohjainventtiilin kannessa 11 Nm tiukkuuteen ja pääventtiilin kannessa 20 Nm tiukkuuteen. Kiristä ohjainalustan ruuvit ristikkäin 1 Nm tiukkuuteen. Kiristä liittimen ruuvi 0,6 Nm tiukkuuteen. 10. Uudelleenkokoamisen jälkeen käytä venttiiliä muutamia kertoja varmistaaksesi, että se avautuu ja sulkeutuu oikein. 6
7 7 7.3 Räjäytyskuva ja varaosat, 353 1½ -sarja Varaosat Varaosasarja (1) Kiinnitysnipistin (7) Muhvi (8) Karalaitteisto (9) Karan jousi (12) Kalvo Ohjain (14) Jousi (15) Kalvo Pää (2) Kela 24V AC (2) Kela 24V DC (2) Kela 230V (4) Liitin + muhvi (5) Jousen aluslevy (6) Solenoidialusta (10) Kansiruuvit (11) Ohjainventtiilin kansi (13) Pääventtiilin kansi (16) Venttiilin runko Jännite: DC 24V AC 24V - 115V V/ 50Hz Tehonkulutus: 23 VA Lämpötila-arvo: Kela: -20 C +60 C Ohjain: -20 C +80 C Kalvomateriaali: Nepron nylonvahvikkeilla Lämpötila-arvo: Kalvo: -30 C +120 C Käyttöpaine: 0,5 bar 8,5 bar

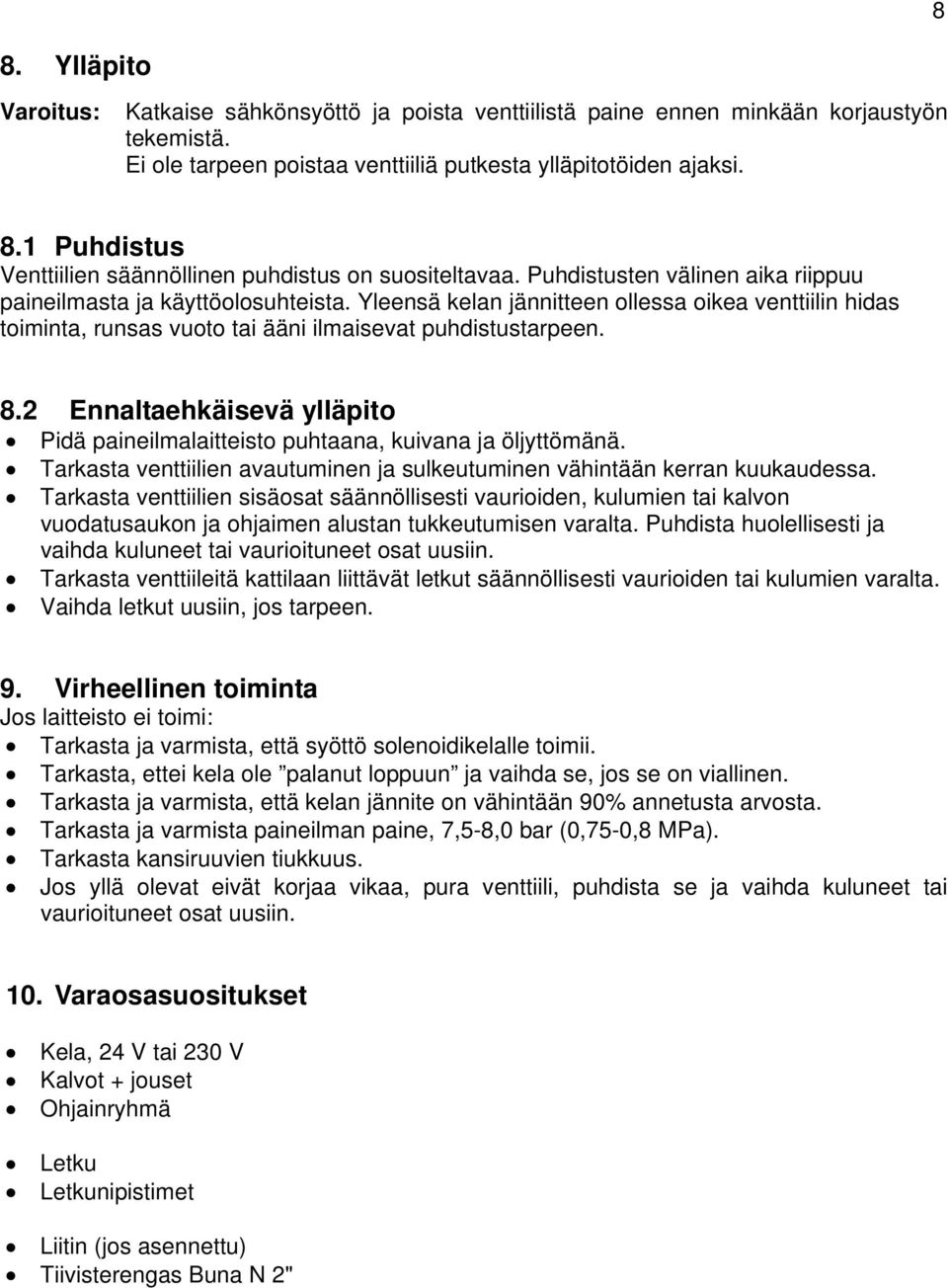

8 8 8. Ylläpito Varoitus: Katkaise sähkönsyöttö ja poista venttiilistä paine ennen minkään korjaustyön tekemistä. Ei ole tarpeen poistaa venttiiliä putkesta ylläpitotöiden ajaksi. 8.1 Puhdistus Venttiilien säännöllinen puhdistus on suositeltavaa. Puhdistusten välinen aika riippuu paineilmasta ja käyttöolosuhteista. Yleensä kelan jännitteen ollessa oikea venttiilin hidas toiminta, runsas vuoto tai ääni ilmaisevat puhdistustarpeen. 8.2 Ennaltaehkäisevä ylläpito Pidä paineilmalaitteisto puhtaana, kuivana ja öljyttömänä. Tarkasta venttiilien avautuminen ja sulkeutuminen vähintään kerran kuukaudessa. Tarkasta venttiilien sisäosat säännöllisesti vaurioiden, kulumien tai kalvon vuodatusaukon ja ohjaimen alustan tukkeutumisen varalta. Puhdista huolellisesti ja vaihda kuluneet tai vaurioituneet osat uusiin. Tarkasta venttiileitä kattilaan liittävät letkut säännöllisesti vaurioiden tai kulumien varalta. Vaihda letkut uusiin, jos tarpeen. 9. Virheellinen toiminta Jos laitteisto ei toimi: Tarkasta ja varmista, että syöttö solenoidikelalle toimii. Tarkasta, ettei kela ole palanut loppuun ja vaihda se, jos se on viallinen. Tarkasta ja varmista, että kelan jännite on vähintään 90% annetusta arvosta. Tarkasta ja varmista paineilman paine, 7,5-8,0 bar (0,75-0,8 MPa). Tarkasta kansiruuvien tiukkuus. Jos yllä olevat eivät korjaa vikaa, pura venttiili, puhdista se ja vaihda kuluneet tai vaurioituneet osat uusiin. 10. Varaosasuositukset Kela, 24 V tai 230 V Kalvot + jouset Ohjainryhmä Letku Letkunipistimet Liitin (jos asennettu) Tiivisterengas Buna N 2"
9 9 11. PLC Mini-PLC tarjoaa ohjelmoitavan ohjausjärjestelmän, jolla on merkittäviä etuja. Se tarjoaa mahdollisuuden venttiilisignaalisyklien yksilölliseen ohjelmointiin, esimerkiksi siten, että valituille venttiileille suoritetaan kaksois- tai kolmoispuhdistus. Periaatteessa venttiilit aktivoidaan aina järjestyksessä. Käyttämällä MicroSmart Data Preset Loaderia sekä ilmavirtoja että ilmavirtojen välisiä aikoja voidaan helposti muuttaa riippuen polttoaineen tyypistä ja laadusta, likaantumisen määrästä ja kattilan tehosta. Normaali avautumisaika on 350/1000 sekuntia. Normaali signaaliväli on 5 minuuttia Kohdenumeroiden valinta painikkeilla Ajastimien arvojen asettaminen: Painamalla OK-painiketta valikkoluettelon ollessa näkyvissä näytölle ilmestyy valitun valikon ohjaustoiminto. Kun esimerkiksi valikko Timer (TIM) näkyy näytöllä, voit siirtyä ajastimen ohjaukseen painamalla OK-painiketta, jonka jälkeet voit asettaa eri ajastinten arvot. AJASTIN 0: AJASTIN 1: AJASTIN 2: Venttiilisignaalien kesto - mittayksikkö 1/1000 sek. T 0:n esiasetettu arvo: 350 = 0,35 sekuntia. Venttiilisignaaliväli - mittayksikkö 1/1 sek. T 1:n esiasetettu arvo:: 300 = 300 sekuntia = 5 minuuttia. Syklien väli - mittayksikkö 1/1 sek. T 2:n esiasetettu arvo: 10 = 10 sekuntia. Esimerkki ajastimen asettamisesta sivulla 10.
10 11. 2 Esimerkki: Ajastimen T1 muuttaminen 300 sekunnista 600 sekuntiin 1. Valitse ajastimen valikko (Timer) TIM OK Siirry ohjausnäyttöön 2. Valitse kohdenumero T 0000 OK T 0000 T 0001 OK Valitse numero Korota arvoa Päätä käyttövalinta Hidas vilkku Nopea vilkku Nopea vilkku 3. Valitun ajastinnumeron arvo näkyy näytöllä T 0001 OK Siirry seuraavaan näyttöön 4. Valitun ajastinnumeron nykyinen arvo näkyy näytöllä. Muuta esiasetettu arvo 600:ksi alla olevan mukaisesti. T 0001 T 0001 OK T 0001 P Siirry 2 numeroa ylöspäin P Valitse numero P Korota arvoa Hidas vilkku Hidas vilkku Nopea vilkku T 0001 OK P Päätä esiasetetun arvon muutos Nopea vilkku 5. Muutettu esiasetettu arvo näkyy näytöllä vilkkumatta. Kirjoita uusi esiasetettu arvo CPU-moduulin RAM-muistiin T 0001 OK P Kirjoita uusi esiasetettu arvo CPU:n RAM-muistiin. Uusi esiasetettu arvo Palaa ajastinvalikkoon TIM 11.3 Aerovitin kaksois- ja kolmoissignaalit Tarvittaessa Aerovit-venttiilit voidaan ohjelmoida suorittamaan kaksois- ja kolmoissignaaleja. Puhdistussykli alkaa aina venttiilistä numero 1. Venttiilien, joiden on tarkoitus suorittaa kaksois- ja kolmoissignaalit, on aina oltava syklissä ensimmäisinä. Esimerkki: Laitteisto, joka koostuu 15 venttiilistä. Venttiilit 1-5 suorittavat kolmoispuhdistuksen = 1. jakso: Venttiilit 1-5 Venttiilit 6-10 suorittavat kaksoispuhdistuksen = 2. jakso: Venttiilit 1-10 Venttiilit suorittavat yhden puhdistuksen = 3. jakso: Venttiilit 1-15
