1 Lääkkeelliset tuotteet Woikoski Medical tuoteluettelo

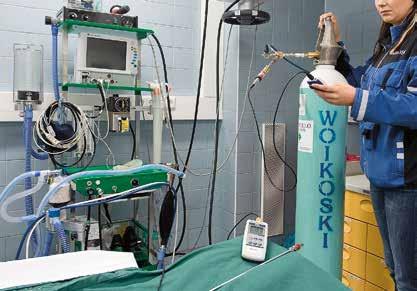

2 Woikoski Medical tarjoaa kokonaispalvelua Woikoski Medical tarjoaa lääkkeellisten kaasujen asiakkailleen korkealaatuisia asiantuntijapalveluja kaasunjakelujärjestelmien suunnitteluun, asentamiseen, testaukseen ja käyttöönottoon. Opastamme myös laitteiden käyttöä sairaaloissa ja terveyskeskuksissa. Järjestämme monipuolisia koulutuksia kaasuihin ja kaasuverkostoihin liittyen. Kaasukoulutus antaa hyvät valmiudet kaasujen turvalliseen käsittelyyn, kaasujen ominaisuuksiin, sekä niiden käyttöturvallisuuteen. Huoltopalvelulla varmistetaan, että kaasulaitteistot ja -putkistot toimivat turvallisesti, luotettavasti ja säännösten mukaisesti. Suunnittelemme ja toteutamme myös analyysipalveluita kaikille lääkkeellisille kaasuille. Medical Asiakaspalvelu: p , arkisin klo WOIKOSKI Suomalaista kaasua. Suunnittelu ja konsultointi Tuotteet Koulutus Verkostoanalyysit Huolto ja asennus Kotihappi Lääkkeelliset kaasut ja laitteet

3 Sisällysluettelo Woikoski Medical tuoteluettelo Kaasupullokärryt 4-5 I I 6-7 I 8-9 I Kaasupullotelineet Korkeapaineletkut Kaasun ulosottopisteet Varimed paineenalentimet, korkeapaine Varasyöttöletkut Varimed alentimeen MMR paineenalentimet, korkeapaine Syöttöletku MMR alentimeen MEDISELECT II virtaussäätimet, korkeapaine MEDIREG II virtaussäätimet, korkeapaine Paineenalennin I I Kiinnikkeet ilma happi sekoittimille Matalapaineletku ilma happi sekoitin Paineenalennin lääkkeellinen ilma ja happi Happimonitori PM590 Imuejektorit ja tarvikkeet Maskit Happiviikset Kryokannut Kryokannun tyhjennyslaite Rullakot TR-kannulle Nestetyppikäyttöiset ihohoitolaitteet I RTM3, virtausäädin, matalapaine DEBFLO ja DEBPLUS, virtaussädin I Nestetypen turvallinen käsittely Kilvet 13 I DEBSON TM2 ja DEBSON TM2 FLUSH, virtaussäädin Pulloreput Kalibrointikaasujen säilytys I MEDIFLOW ULTRA II, virtaussäädin O 2 -Jakotukki Matalavirtaus ilma happi sekoitin Virtausmitarit ilma happi sekoittimiin Lääkkeelliset tuotteet I 3

4 Kaasupullokärryt Pullojen turvalliseen kuljettamiseen sekä säilyttämiseen. NUMERO 5 litran kaasupullolle, kromattu litran kaasupullolle, kromattu litran kaasupullolle, kromattu litran kaasupullolle, siirtokärry Pulloteline 2-5 litran kaasupullolle Siirto/säilytyskärry 4 pullolle (2, 3, 5 ja10 l) Siirto/säilytyskärry 8 pullolle (2, 3, 5 ja10 l) Muut siirto/säilytyskärry koot ovat saatavana tilaustuotteena. Kaasupullotelineet Seinäkiinnike pitää pullot turvallisesti pystyssä. Käytetään mm. kaasukeskuksissa yksittäisten pullojen turvalliseen kiinnittämiseen NUMERO Pullotuki yhdelle pullolle 260 mm Pullotuki kahdelle pullolle 550 mm I Lääkkeelliset tuotteet

5 Korkeapaineletkut Laadukkaat korkeapaineletkut lääkkeellisten kaasupullojen/-pattereiden kytkemiseen verkostoon. NUMERO Kokometalliletku 1,2 m lääkk. O Kokometalliletku 2 m lääkk. O Kokometalliletku 1,2 m lääkk. N 2 O Kokometalliletku 2 m lääkk. N 2 O Kokometalliletku 1,2 m lääkk. Air Kokometalliletku 2 m lääkk. Air Kokometalliletku 1,2 m lääkk. CO Kokometalliletku 2 m lääkk. CO Kaasun ulosottopisteet Nopea ja helppo asentaa sekä huoltaa. Kompakti koko, joka on myös helppo pitää puhtaana. Sisäosat ovat vaihdettavissa runkoa irroittamatta. NUMERO MediUnit O 2 uppoasennus MediUnit Air uppoasennus MediUnit VAC uppoasennus MediUnit N 2 O uppoasennus MediUnit CO 2 uppoasennus MediUnit Instr.Air uppoasennus MediUnit AGSS uppoasennus MediUnit O 2 pinta-asennus MediUnit Air pinta-asennus MediUnit VAC pinta-asennus MediUnit N 2 O pinta-asennus MediUnit CO 2 pinta-asennus MediUnit Instr.Air pinta-asennus MediUnit AGSS pinta-asennus Lääkkeelliset tuotteet I 5

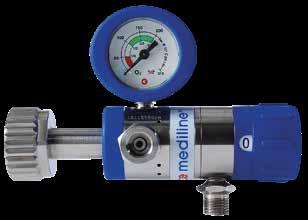

6 Varimed paineenalentimet, korkeapaine Varimed on yksiportainen, suuren virtauskapasiteetin paineensäädin, joka soveltuu käytettäväksi lääkekaasupullojen kanssa. Varimed voidaan kytkeä myös muihin lääkinnällisiin laitteisiin, kuten painemonitoreihin, anestesialaitteisiin jne. OMINAISUUDET: Kaasu: O 2, ilma, N 2O Tulopaine: Enintään 200 bar Lähtöpaine: 3,6 5,5 bar Rungon materiaali: Nikkelöity mazak Kuoren materiaali: Maalattu mazak Paino: 1,1 kg NUMERO VARIMED O 2, 63mm*, käsikiristeinen VARIMED N 2 O, 60mm*, käsikiristeinen VARIMED Air, 47mm*, mutteri (Tilaustuote) VARIMED O 2, 69mm*, mutteri VARIMED N 2 O, 47mm*, mutteri VARIMED Air, 83mm*, mutteri VARIMED O 2, 34mm*, mutteri (Tilaustuote) * varren pituus Varaosat NUMERO O-rengas O 2 käsikirist. (10 kpl) O-rengas N 2 O käsikirist. (2 kpl) Alum.tiiviste Air mutteri (10 kpl) Tiiviste O 2 mutteri (10 kpl) Alum.tiiviste N 2 O mutteri (10 kpl) Varasyöttöletkut Varimed alentimeen Yhdistää varasyöttöpisteen kaasulähteeseen. Esim. paineenvalvoja vs. varasyöttöpullo. NUMERO Varasyöttöletku O 2 1,5 m uros-uros Varasyöttöletku Air 1,5 m uros-uros Varasyöttöletku N 2 O 1,5 m uros-uros I Lääkkeelliset tuotteet

7 MMR paineenalentimet, korkeapaine MMR on kaksiportainen paineensäädin, joka antaa tasaisen lähtöpaineen. Säädin soveltuu suurille kaasuvirtauksille ja kompensoi automaattisesti kaasupullon paineen vaiheittaisen laskun kaasua käytettäessä. MMR-pullopaineensäädin soveltuu erinomaisesti esimerkiksi painevahdin varasyöttöön, jos kaasunsyötössä ilmenee häiriö. Säätimiä on saatavilla lääkeilmalle, lääkehapelle ja instrumentti-ilmalle, ja niissä on esisäädetty ulostulopaine. OMINAISUUDET: Kaasu: O 2, ilma, instrumentti-ilma Lähtöliitäntä: Standardin SS mukainen Kapasiteetti: 30 m3/h, kun P1 = 200 bar ( kpa) ja P2 = 5 bar (500 kpa) Paino: 2,4 kg NUMERO MMR O 2, 200/4,5 bar, G 3/8* MMR Air, 200/5 bar, G 3/8* MMR Inst.Air, 200/8 bar, G 3/8* * ulostuloyhde Syöttöletku MMR alentimeen Varakaasun jakeluletku MMR Alentimeen 1,3 m, max. käyttöpaine 14 bar. Käyttöikä 5 v, standardin mukainen väritys. NUMERO O N 2 O Air Varaosat Alum.tiiviste O 2 /Air (10 kpl) Lääkkeelliset tuotteet I 7

8 MEDISELECT II virtaussäätimet, korkeapaine Uuden sukupolven sairaalakäyttöön tarkoitetut suurpainekaasunsäätimet. OMINAISUUDET Säädin virtauksenvalitsimella Kääntyvä painemittari, jota on helppo lukea 360 kääntyvä letkuliitin mahdollistaa nenäkanyylin tai happimaskin paremman asennon potilaalla (estää kiertymisen) Innovatiivinen itsekeskittyvä virtauksenasetinlaite, jossa on yhtäjaksoinen virtaus asetusten välillä Siinä epätodennäköisessä tapauksessa, että taittomekanismi vikaantuu, potilas saa silti lääkekaasua keskeytyksettä Virtausasetukset ovat luettavissa sivulta ja edestä Tavallista suurempi virtauslevyn reikien määrä lisää hoitovaihtoehtoja Ylimääräinen 25 l/min -virtausasetus tavanomaisen 15 l/min -vaihtoehdon lisäksi mahdollistaa elvytyskäytön Lisäksi käytettävissä 7 l/min, joka on tarkoitettu sumutukseen Tulopaine: Enintään 300 bar Nimellislähtöpaine: 4 bar Tuloliitäntä: Kansallisten standardien mukainen Lähtöliitäntä: 9/16 UNF, M12 1,25, G3/8, G1/4 letkunipalla Paineliitin: DIN, AFNOR, SS, CZ jne. Rungon materiaali: Nikkelöity messinki Säätönuppi: Polyamidi O-renkaat: EPDM Suodatin: Sintrattu pronssi Mittarin suojus: TPE (termoplastinen elastomeeri) Määräystenmukaisuus: Lääkintälaitedirektiivin 93/42/ETY vaatimusten mukainen. Standardin SFS-EN ISO (Sairaalakaasujen kanssa käytettävät paineensäätimet) vaatimusten mukainen. Standardin SFS-EN 1789 (Lääkinnälliset ajoneuvot laitteineen, Ambulanssit) vaatimusten mukainen. Luokitus: Luokka IIb NUMERO MEDISELECT II O2, 55mm, 0-2 l/min Virtaus: 0 / 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 1 / 1,5 / 2 MEDISELECT II O 2, 75mm, 0-6 l/min (Tilaustuote) Virtaus: 0 / 0,25 / 0,5 / 0,75 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 MEDISELECT II O 2, 55mm, 0-6 l/min Virtaus: 0 / 0,25 / 0,5 / 0,75 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 MEDISELECT II O 2, 55mm, 0-25 l/min Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 9 / 12 / 15 / 25 MEDISELECT II O 2, 55mm, 0-25 l/min, SS* (Tilaustuote) Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 9 / 12 / 15 / 25 MEDISELECT II O 2, 39mm, 0-25 l/min, SS* (Tilaustuote) Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 9 / 12 / 15 / 25 * Uloslähtö lääkkeellinen naaras -pikaliitin. Varaosat NUMERO O-rengas letkuyhteeseen 9/16 UNF (10 kpl) O-rengas venttiiliyhteeseen EPDM (10kpl) I Lääkkeelliset tuotteet

9 MEDIREG II virtaussäätimet, korkeapaine Paineensäädin paineliittimellä, jatkuvasti säädettävällä virtauksella tai virtausmittarilla. OMINAISUUDET Kääntyvä painemittari, jota on helppo lukea Ergonominen ja virtaviivainen muotoilu Helposti puhdistettava pinta Pienikokoinen ja helppokäyttöinen Kevyt Kaasu: O 2, ilma, N 2 O, CO 2 Tulopaine: Enintään 300 bar Nimellislähtöpaine: 4 bar Tuloliitäntä: Kansallisten standardien mukainen Paineliitin: SS Rungon materiaali: Nikkelöity messinki Säätönuppi: Polyamidi O-renkaat: EPDM Suodatin: Sintrattu pronssi Mittarin suojus: TPE (termoplastinen elastomeeri) Määräystenmukaisuus: Lääkintälaitedirektiivin 93/42/ETY vaatimusten mukainen. Standardin SFS-EN ISO (Sairaalakaasujen kanssa käytettävät paineensäätimet) vaatimusten mukainen. Standardin SFS-EN 1789 (Lääkinnälliset ajoneuvot laitteineen, ambulanssit) vaatimusten mukainen. Luokitus: Luokka IIb NUMERO MEDIREG II O 2, 55mm MEDIREG II Air, 75mm MEDIREG II N 2 O, 63mm MEDIREG II CO 2, 76mm Paineenalennin Paineenalennin, pikaliitin uros/naaras, SS paine säädettävissä 0-10 bar NUMERO O N 2 O Lääkkeellinenilma Instrumentti-ilma CO Lääkkeelliset tuotteet I 9

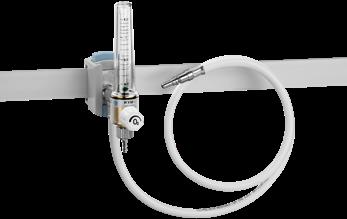

10 RTM3, virtausäädin, matalapaine Paineen kompensoinnilla varustettu virtausmittari varmistaa tasaisen ja tarkan virtausnopeuden. Asteikko toimii samalla paineella kuin verkoston paine eikä ole herkkä vastapaineelle. OMINAISUUDET Laajennettu asteikko parantaa alhaisempien virtausnopeuksien luentatarkkuutta 5 l/min- ja 15 l/min -versioissa. Nuppi on muotoiltu erittäin varmatoimiseksi ja helposti puhdistettavaksi, jotta säätäminen on mahdollisimman vaivatonta. Polyamidista valmistettu istukka varmistaa nupin tiiviyden. Nupin vuotamattomuudelle suljettuna 5 vuoden takuun. Yksiosainen, polyamidista valmistettu asteikon suojus tukevoittaa rakennetta ja parantaa sen iskunkestävyyttä. Potilas ei pääse koskemaan asteikkoon. Virtausmittarin tuloaukossa oleva metallisiivilä suojaa laitetta kaasuverkon epäpuhtauksilta ja suojaa näin potilasta. Runko valmistettu nikkelöidystä messingistä. Jokaisen virtausmittariyksikön runkoon on kaiverrettu sarjanumero tunnistettavuuden ja jäljitettävyyden takaamiseksi. Virtausmittari on MRI-yhteensopiva Tulopaine: 4,5 bar +/ 0,5 bar (O 2 ), 4,5 bar +/ 0,5 bar (ilma) Poistoaukot: 19/16" M Paino (ilman pikaliitintä): 275 g Mitat (ilman pikaliitintä): 145 x 35 x 70 mm (K x L x S) Pikaliitin 9/16 ulostulo NUMERO RTM3 O l/min RTM3 O l/min RtM3 O 2 kaksois 0-15 l/min RtM3 ilma 0-15 l/min Letkuyhde 9/16, Virtaussäädin Kiskokiinnitys 1,5 m letku, 9/16 ulostulo NUMERO RTM3 O l/min RTM3 O l/min RTM3 O 2 kaksois 0-15 l/min RTM3 Ilma 0-15 l/min Letkuyhde 9/16, Virtaussäädin Kiskokiinnitys kiinteä 1,5 m letku 9/16 ulostulo NUMERO RTM3 O l/min (Tilaustuote) RTM3 O l/min (Tilaustuote) RTM3 O 2 kaksois 0-15 l/min (Tilaustuote) RTM3 Ilma 0-15 l/min (Tilaustuote) Letkuyhde 9/16, Virtaussäädin * pidemmillä letkuilla tilaustuotteita Tarvikkeet NUMERO Kostutinpullo virtaussäädin CCO 9/16F Kostutinpullo virtaussäädin TMS 9/16F Letkuyhde 9/16, Virtaussäädin Kiskokiinnitys virtaussäädin Universal I Lääkkeelliset tuotteet

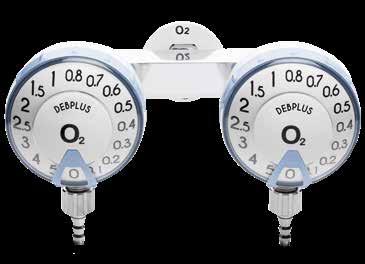

11 DEBFLO ja DEBPLUS, virtaussädin Virtausmittari esisäädetyillä virtausnopeuksilla: tarkat ja vakaat virtausnopeudet. OMINAISUUDET Voidaan käyttää missä suunnassa tahansa, joten virtausmittari mukautuu erinomaisesti hoidollisiin tarpeisiin erityisesti hätätapauksissa. Jokaiseen versioon on saatavissa 15 eri virtausnopeutta. Virtausnopeudet ovat helposti luettavissa myös kauempaa. Sisäänrakennettu säädin (DEBPLUS) varmistaa täsmällisen virtausnopeuden kaasuverkon ollessa epävakaa. Säätöpyörän muotoilu takaa tukevan otteen. Virtauksensäätönuppi on varustettu lukitusmekanismilla, jotta virtausnopeutta ei pääse muuttamaan vahingossa. Kaasuvirtaus myös kahden asennon välissä varmistaa kaasunsyötön potilaalle, vaikka laite olisi vahingossa säädetty kahden asetuksen välille. Varustettu pysäytinjärjestelmällä, joka estää hoitohenkilökuntaa vaihtamasta nollasta maksimivirtaukselle ja päinvastoin. Jokaisen virtausmittariyksikön runkoon on kaiverrettu sarjanumero tunnistettavuuden ja jäljitettävyyden takaamiseksi. Virtausnopeuden tarkkuus standardin EN ISO : 2008 mukainen DEBFLO Tulopaine: 4,5 bar +/ 0,5 Paino: (ilman pikaliitintä): 150 g Mitat: (ilman pikaliitintä): 82 x 66 x 67 mm (K x L x S) DEBPLUS Tulopaine: 2,8 8 bar Lähtöpaine: 1,7 bar +/ 0,1 Paino (ilman pikaliitintä): 150 g Mitat (ilman pikaliitintä): 82 x 66 x 67 mm (K x L x S) DEBFLO, Virtaussäädin Pikaliitin 9/16 ulostulo NUMERO DEBFLO Happi 0-5 l/min Virtaus: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 DEBFLO Happi 0-15 l/min DEBFLO Happi kaksois 0-15 l/min DEBFLO Ilma 0-15 l/min Letkuyhde 9/16, Virtaussäädin Lääkkeelliset tuotteet I 11

12 DEBFLO, Virtaussäädin Kiskokiinnitys 1,5 m letku 9/16 ulostulo NUMERO DEBFLO Happi 0-5 l/min Virtaus: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 DEBFLO Happi 0-15 l/min DEBFLO Happi kaksois 0-15 l/min DEBFLO Ilma 0-15 l/min Letkuyhde 9/16, Virtaussäädin Kiskokiinnitys kiinteä 1,5 m letku 9/16 ulostulo NUMERO DEBFLO Happi 0-5 l/min (Tilaustuote) Virtaus: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 DEBFLO Happi 0-15 l/min (Tilaustuote) DEBFLO Happi kaksois 0-15 l/min (Tilaustuote) DEBFLO Ilma 0-15 l/min (Tilaustuote) Letkuyhde 9/16, Virtaussäädin * Pidemmillä letkuilla tilaustuotteita Tarvikkeet NUMERO Kostutinpullo virtaussäädin CCO 9/16F Kostutinpullo virtaussäädin TMS 9/16F Letkuyhde 9/16, Virtaussäädin Kiskokiinnitys virtaussäädin Universal DEBPLUS, Virtaussäädin Pikaliitin 9/16 ulostulo integroitu paineenalennin NUMERO DEBPLUS Happi 0-5 l/min Virtaus: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 / 0,7 / 0,8 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 DEBPLUS Happi 0-15 l/min DEBPLUS Happi kaksois 0-15 l/min DEBPLUS ilma 0-15 l/min Kiskokiinnitys 1,5 m letku 9/16 ulostulo NUMERO DEBPLUS Happi 0-15 l/min DEBPLUS Happi kaksois 0-15 l/min Kiskokiinnitys kiinteä 1,5 m letku 9/16 ulostulo NUMERO Happi 0-15 l/min (Tilaustuote) Happi kaksois 0-15 l/min (Tilaustuote) Tarvikkeet NUMERO Kostutinpullo virtaussäädin CCO 9/16F Kostutinpullo virtaussäädin TMS 9/16F Letkuyhde 9/16, Virtaussäädin Kiskokiinnitys virtaussäädin Universal I Lääkkeelliset tuotteet

13 DEBSON TM2 ja DEBSON TM2 FLUSH, virtaussäädin Virtausmittari esisäädetyillä virtausnopeuksilla: tarkat ja vakaat virtausnopeudet. Voidaan käyttää missä suunnassa tahansa, joten virtausmittari mukautuu erinomaisesti hoidollisiin tarpeisiin erityisesti hätätapauksissa. OMINAISUUDET Virtauksensäätönuppi on varustettu lukitusmekanismilla, jotta virtausnopeutta ei pääse muuttamaan vahingossa. Kaasuvirtaus myös kahden asennon välissä varmistaa kaasunsyötön potilaalle, vaikka laite olisi vahingossa säädetty kahden asetuksen välille. Suurilla siivekkeillä varustettu säätönuppi varmistaa tukevan otteen. Valittu virtausnopeus näkyy selvyyden vuoksi kahdessa kohdassa. Vakiovarusteena pysäytinjärjestelmä, joka estää hoitohenkilökuntaa vaihtamasta nollasta maksimivirtaukselle ja päinvastoin. Valinnaisena määrättyihin käyttökohteisiin suunniteltu FLUSH-järjestelmä, joka tuottaa välittömästi lyhytaikaisen 30 l/min -kaasuvirtauksen. Kaksinkertainen suodatus: tulo- ja poistoaukoissa olevat suodattimet varmistavat potilaan ja laitteen turvallisuuden. Jokaisen virtausmittariyksikön runkoon on kaiverrettu sarjanumero tunnistettavuuden ja jäljitettävyyden takaamiseksi. Saatavilla yhden ja kahden yksikön kokoonpanoissa Luokka: IIA lääkinnällinen laite. Standardi: EN ISO 15002: 2008 mukainen Tulopaine: 4,5 bar +/ 0,5 bar Kaasut: happi lääkeilma Tuloaukot: 12x100 F 1/4G M 1/8NPT F 3/8 BSP F Poistoaukot: 9/16 M Paino (ilman pikaliitintä): 250 g Mitat (ilman pikaliitintä): 58 x 60 x 71 mm (K x L x S) Pikaliitin, 9/16 ulostulo NUMERO DEBSON TM2 Happi 0-5 l/min Virtaus: 0 / 0,5 / 0,8 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 DEBSON TM2 Happi 0-15 l/min Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 9 / 12 / 15 DEBSON TM2 Happi kaksois 0-15 l/min Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 9 / 12 / 15 DEBSON TM2 Happi 0-25 l/min Virtaus: 0 / 0,5 / 1 / 2 / 3 / 4 / 6 / 8 / 15 / 25 DEBSON TM2 Happi 0-50 l/min Virtaus: 0 / 5 / 10 / 15 / 20 / 25 / 30 / 35 / 40 / 50 Kiskokiinnitys 1,5 m letku, 9/16 ulostulo NUMERO DEBSON TM2 Happi 0-5 l/min Virtaus: 0 / 0,5 / 0,8 / 1 / 1,5 / 2 / 2,5 / 3 / 4 / 5 DEBSON TM2 Happi 0-15 l/min Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 9 / 12 / 15 DEBSON TM2 Happi kaksois 0-15 l/min Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 9 / 12 / 15 DEBSON TM2 Ilma 0-15 l/min Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 9 / 12 / 15 Pikaliitin 9/16 ulostulo NUMERO DEBSON TM2 FLUSH Happi 0-15 l/min + huuhtelu Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 9 / 12 / 15 Kiskokiinnitys 1,5 m letku 9/16 ulostulo NUMERO DEBSON TM2 FLUSH Happi 0-15 l/min+ huuhtelu Virtaus: 0 / 1 / 2 / 3 / 4 / 5 / 6 / 9 / 12 / 15 Tarvikkeet NUMERO Kostutinpullo virtaussäädin CCO 9/16F Kostutinpullo virtaussäädin TMS 9/16F Letkuyhde 9/16, Virtaussäädin Kiskokiinnitys virtaussäädin Universal Lääkkeelliset tuotteet I 13

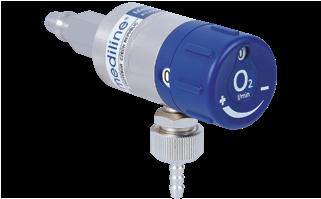

14 MEDIFLOW ULTRA II, virtaussäädin Sisäänrakennettu paineensäädin takaa vakaan ja tarkan virtauksen lääkekaasukeskuksen tai -pullon tulopaineesta riippumatta. OMINAISUUDET Innovatiivinen itsekeskittyvä virtauksenasetinlaite, jossa on yhtäjaksoinen virtaus asetusten välillä. Siinä epätodennäköisessä tapauksessa, että taittomekanismi vikaantuu, potilas saa silti lääkekaasua keskeytyksettä. Virtausasetukset luettavissa sivulta ja edestä. 360 kääntyvä letkuliitin mahdollistaa nenäkanyylin tai happimaskin paremman asennon potilaalla Tavallista suurempi virtauslevyn reikien määrä lisää hoitovaihtoehtoja. Ylimääräinen 25 l/min -virtausasetus tavanomaisen 15 l/min -vaihtoehdon lisäksi mahdollistaa elvytyskäytön. Lisäksi käytettävissä on 7 l/min, joka on tarkoitettu sumutukseen. Ergonominen ja virtaviivainen muotoilu. Lääkintälaitedirektiivin 93/42/ETY vaatimusten mukainen. Standardin SFS-EN ISO (Matalapaineiset paineensäätimet) vaatimusten mukainen. Standardin SFS-EN 1789 (Lääkinnälliset ajoneuvot laitteineen) vaatimusten mukainen. Tulopaine: 2,8 8 bar Suurin lähtöpaine: 2,1 bar (ilman virtausta) Rungon materiaali: Nikkelöity messinki Säätönuppi: Polyamidi O-renkaat: EPDM Suodatin: Sintrattu pronssi ja ruostumaton teräs NUMERO MEDIFLOW ULTRA II O 2, 0-2 l/min Virtaus: 0 / 0.1 / 0.2 / 0.3 / 0.4 / 0.5 / 0.6 / 0.7 / 0.8 / 1 / 1.5 / 2 MEDIFLOW ULTRA II O 2, 0-6 l/min / 0.25 / 0.5 / 0.75 / 1 / 1.5 / 2 / 2.5 / 3 / 4 / 5 / 6 MEDIFLOW ULTRA II O 2, 0-25 l/min / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 9 / 12 / 15 / 25 MEDIFLOW II O 2, 50 l/min CPAP Varaosat Letkuyhde O-renkaalla G 3/8 (10 kpl) Letkuyhde 9/16 UNF, Ø 6-8mm (10 kpl) O-rengas 9,75 x 1,78 NBR 70 SH (10 kpl) O 2 -Jakotukki Käytetään annosteltaessa happea useammalle potilaalle saman aikaisesti, esim. turvapullosta. NUMERO Multistar Multistar I Lääkkeelliset tuotteet

15 Matalavirtaus Ilma Happi sekoitin Ainutlaatuinen sekoitin, jonka avulla voidaan kääntää vuotovirtaus päälle tai pois jolloin laite on hiljainen käyttää. Tämä ominaisuus on erityisen hyödyllinen vastasyntyneidenja lasten tehohoidossa. Kestävä Vankka ABS-kotelo tarjoaa vertaansa vailla olevan kestävyyden. Happikonsentraatiosäädin on upotettu vahinkojen estämiseksi. Modulaarinen Ainutlaatuinen moduulirakenne vähentää puolet huoltoajasta sekä ylläpitokustannuksista Käyttäjäystävällinen Suuri säätöpainike helpottaa happiprosentin säätämistä. Kotelo on sileä ja helppo puhdistaa. Suorituskykyinen Hyvin tarkka yksikkö ylläpitää Fi02% jopa pienillä virtauksilla. Se on taloudellinen ja säästää kustannuksia ja happea ei mene hukkaan. Kaikki mallit ovat EN standardin mukaisia NUMERO Matalavirtaus ilma happi sekoitin PM5300-sarja 0-30 l/min Virtausmitarit ilma happi sekoittimiin Hex DISS mutteri Kaasun ulostulo oikea, 9/16 NUMERO Virtausmittari 0-15 l/min, 5 bar Virtausmittari 0-3 l/min, 5 bar Virtausmittari 0-15 l/min, 4 bar (Tilaustuote) Virtausmittari 0-3 l/min, 4 bar (Tilaustuote) Hex DISS mutteri Kaasun ulostulo vasen, 9/16 NUMERO Virtausmittari 0-15 l/min, 5 bar Virtausmittari 0-3 l/min, 5 bar Virtausmittari 0-15 l/min, 4 bar (Tilaustuote) Virtausmittari 0-3 l/min ulostulo vasen, 4 bar (Tilaustuote) Tarvikkeet NUMERO Huoltopakkaus 24kk PM5300NISTAP Ensisijainen portti huoltopakkaus PM5300,DISS Lisälähtöportti huoltopakkaus PM5300, DISS Lääkkeelliset tuotteet I 15

16 Kiinnikkeet ilma happi sekoittimille NUMERO Kisko/pylväskiinnike ilma happi sekoittimeen Kiskokiinnike ilma happi sekoittimeen mm kiskoon Kiskokiinnitys ilma happi sekoittimeen 25 mm kiskoon Pylväskiinnitys ilma happi sekoittimeen Lukituspinni ilma happi sekoittimen kiskokiinnitykseen I Lääkkeelliset tuotteet

17 Matalapaineletku ilma happi sekoitin Pituus 2 m ILMA -pikaliitin uros/nist ILMA -pikaliitin uros/diss ILMA -liitin NIST/DISS ILMA -liitin NIST/NIST O 2 -pikaliitin uros/diss O 2 -pikaliitin uros/nist O 2 -liitin NIST/NIST O 2 -liitin NIST/DISS Pituus 3 m ILMA -pikaliitin uros/diss (Tilaustuote) ILMA -pikaliitin uros/nist (Tilaustuote) ILMA -liitin NIST/DISS (Tilaustuote) ILMA -liitin NIST/NIST (Tilaustuote) O 2 -pikaliitin uros/diss (Tilaustuote) O 2 -pikaliitin uros/nist (Tilaustuote) O 2 -liitin NIST/NIST (Tilaustuote) O 2 -liitin NIST/DISS (Tilaustuote) * muut pituudet tilauksesta Paineenalennin lääkkeellinen ilma ja happi 3,5-10 bar esisäädetty, ilma happi sekoittimiin ILMA 5 bar, pikaliitin uros/nist O 2 5 bar, pikaliitin uros/nist ILMA 4,5 bar, pikaliitin uros/nist O 2 4,5 bar, pikaliitin uros/nist ILMA 3,5 bar, pikaliitin uros/nist (Tilaustuote) O 2 3,5 bar, pikaliitin uros/nist (Tilaustuote) Lääkkeelliset tuotteet I 17

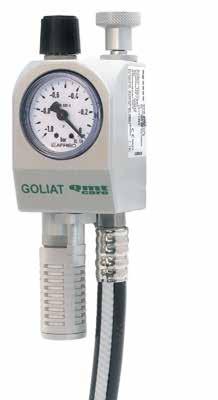

18 Happimonitori PM590 NUMERO Happimonitori PM Imuejektorit ja tarvikkeet Imuejektori Goliat GOLIAT toimii tehokkaalla putkiejektorilla ja laitteessa on imuaukkoon sijoitettu sulkuventtiili, säätöventtiili imutehon helppoon säätöön ja selkeä painemittari. Laite toimii lääkehapella tai hengitysilmalla. Tavallinen asetus Maksimiasetus Imuteho -0,5 bar -0,9 bar Kapasiteetti 17 l/min 33 l/min Maks. kaasunkulutus 16 l/min 25 l/min Melutaso < 40 db(a) < 42 db(a) max. työpaine10 bar Pikaliitin uros NUMERO Imuejektori Goliat ilma Imuejektori Goliat happi Kiskokiinnitys, matalapaineletku NUMERO Imuejektori Goliat ilma Imuejektori Goliat happi Imuejektori Goliat ilma kaksois Imuejektori Goliat ilma, MR (Tilaustuote) Imuejektori Goliat happi, MR (Tilaustuote) *lasten mallissa imu rajoitettu -0,2 bar 18 I Lääkkeelliset tuotteet

19 HERCULES-imuejektori Alumiinista valmistetussa HERCULES-imuejektorissa on suuri imuteho ja imukapasiteetti. Painemittari on koteloitu ja suojattu iskuilta. Imulaitteella on markkinoiden paras kapasiteetti, jopa 50 l/ min. Kompaktin koon ansiosta imuenjektorilla on monia käyttötarkoituksia ambulanssissa, tehohoidossa, ensiavussa ja kirurgisissa tiloissa jne,. HERCULES on saatavana kiskokiinnikkeellä IVA-kiskoon tai uros pikakiinnityksellä Hercules ilma pikaliitin uros Hercules ilma pikaliitin uros, MR (Tilaustuote) Hercules ilma kiskokiinnitys POSEIDON-imuejektori POSEIDON-imulaite on ilmakäyttöinen imuejektori, jonka kapasiteetti on jopa 60 l/min. Kompaktin kokonsa ja alhaisen painonsa ansiosta se soveltuu moniin käyttökohteisiin leikkaussaleissa ja ensihoidossa. POSEIDON on suunniteltu tuottamaan suuren virtausmäärän ja hyvän imutehon mahdollisimman vähäisellä ilmankulutuksella. Imu toimii hengitysilmalla, instrumentti-ilmalla tai hapella, minkä johdosta imuejektoria voidaan käyttää leikkausosastoissa, joissa on tiukat toimintavarmuutta, kapasiteettia ja melutasoa koskevat vaatimukset. POSEIDON toimitetaan kiskopidikkeen kanssa. Imuejektori Poseidon adapteri kiskokiinnitykseen Tarvikkeet NUMERO Äänenvaimennin Hercules Super silent Äänenvaimennin Hercules SMC Äänenvaimennin Goliat Imupullo, 1 l pitkä ruuvikiinnityksellä varustettu muovinen kansi,polysulfoni Imupullo, 1 l lyhyt silikonirengas kansi, polysulfoni - valetulla ripustimella, Imupullo, 2 l painesuojakannella silikonirenkaalla, polysulfoni - valetulla ripustimella Yksi kaksoiskatetripidike kiskoyhteydelle, 40 cm pitkä Yksi katetrinpidike kiskokytkennälle, 40 cm pitkä Lääkkeelliset tuotteet I 19

20 Maskit Lisähapen annosteluun esimerkiksi turvapullosta. NUMERO AWO-MED lasten maski, hapelle Virtausakue 5-10 l/min. 2,1 m AWO-MED maski Hudson, hapelle Virtausakue 5-10 l/min. 2,1 m Aikuisten happivaraajamaski 2,1 m, Ecolite Demad maski Easy II O 2 letku 3 m, SS uros Happiviikset NUMERO Happiviikset 2,1 m Virtausalue 0-6 l/min Suurivirtaus happiviikset, aikuiset NUMERO Virtausalue 0-15 l/min, 2,1m Kaksipäiset happiviikset Helios-laitteisiin NUMERO 1,2 m - Hapensyöttö vain toiseen sieraimeen kerrallaan ,2 m kaartuva - Hapensyöttö molempiin sieraimiin yksinkertaisella letkulla ,5 m kaksi letkua - Hapensyöttö molempiin sieraimiin, nenäosassa kaksi letkua sisäkkäin ,5 m jaettu nenässä - Hapensyöttö molempiin sieraimiin jaetulla nenäosalla ,1 m kaartuva - Hapensyöttö molempiin sieraimiin yksinkertaisella letkulla I Lääkkeelliset tuotteet

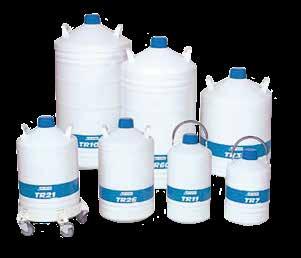

21 Kryokannut Kannut soveltuvat nestemäisen typen varastointiin, kuljetukseen ja jakeluun. Kannut ovat kevyitä, helppoja käsitellä ja tyhjöeristyksen takia kaasujen höyrystyvyys kannuissa on alhainen. Kryokannuja on myös mahdollista vuokrata kauttamme. NUMERO TR TR TR TR TR TR TR TR-kannun hattu 50 mm Kryokannun tyhjennyslaite Rullakot TR-kannulle Paineistettu tyhjennyslaite nestemäisen typen turvalliseen käsittelyyn. Lisävaruste suurien kryokannujen liikuttamiseen. NUMERO Typpikannun tyhjennyslaite DL DL3:n keskitysrengas + tiiviste DL3:n varoventtiili DL3:n painemittari DL3:n faasinerottajan kansi DL3:n faasinerottaja NUMERO ACC-ALU-29 TR60 (M) ACC-ALU-31 TR60 (NM) Nestetyppikäyttöiset ihohoitolaitteet NUMERO Kryohoitolaite Cry-Ac 300 ml Kryohoitolaite Cry-Ac 500 ml Lääkkeelliset tuotteet I 21

22 Nestetypen turvallinen käsittely NUMERO Suojavisiiri Kylmänkestohanskat Kilvet Tekstikilvet: Perus 400 x100 mm, Keskikokoinen 400 x 200 mm, Iso 500 x 200 mm Varoituskilvet: Pieni 300 x 200 mm, Iso 500 x 350 mm Materiaali: Alumiinikomposiitti Kaikki kilvet saatavissa myös omalla tekstillä ja tarroina. NUMERO Happi Helium Hiilidioksidi Ilokaasu Instrumentti-ilma Lääkehappi Lääkinnällinen hiilidioksidi Lääkinnällinen typpi Lääkkeellinen 5-kaasun keuhkofunktiokaasu Lääkeilma Lääkkeellinen ilokaasu Lääkkeellinen karbogeeni Lääkkeelliset erityislupakaasut Lääkkeelliset kaasut Pulmonox awo 0,1 % Seoskaasu Typpi Kaasukeskus Kaasupullot Kaasuvarasto Karanteeni Käytössä Lääkkeellinen Pääsulkuventtiili Pääsy asiatomilta kielletty (iso) Pääsy asiattomilta kielletty (pieni) Tupakointi ja avotulen teko kielletty (iso) Tyhjät Tyhjät lääkekaasupullot Täydet I Lääkkeelliset tuotteet

23 Pulloreput Pulloreppujen materiaalina on MicrAgard plus, joka on erittäin kestävä, kaksipuolisesti TPU-päällystetty, soluprofiili kangas. Materiaali on antibakteerinen, paloa hidastava ja helposti puhdistettava. Pullorepuissa on parannettu kemiallinen, öljy- ja hankauskestävyys sekä suojaus ulkoisista lämpötilamuutoksista vastaan. NUMERO Pulloreppu 1 pullo, lääkkeellinen 2-3 l Pulloreppu 2 pulloa, lääkkeellinen 2-3 l Kalibrointikaasujen säilytys NUMERO Kertakäyttöpullon kantolaukku - max. 2 pulloa 1,7 l pulloille Kertakäyttöpullon kantolaukku - max. 3 pulloa 1,7 l pulloille Lääkkeelliset tuotteet I 23

24 TERVEYDENHUOLLON ASIAKASPALVELU Vastaanotamme lääkekaasu- ja sairaalatarviketilauksesi sekä vastaamme niihin liittyviin kysymyksiin. Sähköposti: ja Puhelin: , arkisin klo 8-16 WOIKOSKI Suomalaista kaasua. Lisätietoa palveluistamme löydät:
