1 KAASUNANNOSTELULAITTEET JA TARVIKKEET Tuotetiedotekokoelma. Versio 2, Linde: Living healthcare

2 Kaasunannostelulaitteet Linde Healthcare tarjoaa laajan valikoiman korkealuokkaisia tuotteita. Tästä tuotetiedotekokoelmasta löytyy kaikki potilaan hoitamiseen tarvittavat kaasunannostelulaitteet ja tarvikkeet. Ota yhteyttä Asiakaspalvelumme auttaa mielellään mikäli haluat hintatietoja tai lisätietoja lääkkeellisiin kaasuihin liittyvistä tuotteistamme. Linde Healthcare Asiakaspalvelu Puhelin Tietoa muista sairaalalaitteistamme löydät kotisivuiltamme osoitteesta

3 Sisällysluettelo Pullopaineensäätimet Pullopaineensäädin MediReg (MED-951 ver.2 FI ) 4 Pullopaineensäädin MediSelect (MED-1075 ver.2 FI ) 6 Pullopaineensäädin Varimed (MED-1210 ver.2 FI ) 8 Pullopaineensäädin MMR (MED-1214 FI ) 10 Virtaussäätimet Virtaussäädin MediFlow Ultra II (MED-950 FI ) 12 Virtausmittarit Virtausmittari MC 315 (MED-1066 FI ) 14 Imuejektorit Imuejektori MS-32, MS-33 (MED-1069 FI ) 17 Imupurkit ja katetriviinipidikkeet Imupurkit ja katetriviinipidikkeet (MED-1223 ver.3 FI ) 19 Kostutuspullot Kostutuspullo MediWet (MED ) 21 Pikaliittimet Kaksoisottopiste (MED-1225 FI ) 23 Pikaliittimet (MED-1224 SE ) 24 Matalapaineletkut Matalapaineletkut (MED-1226 FI ) 26 Seinäkiskot ja pidikkeet Seinäkiskot ja pidikkeet (MED-1078 FI ver ) 28 Kaasupullokärryt Kaasupullokärryt (MED-1204 FI ) 31 Demand-annosteluventtiili Demand-annosteluventtiili (MED-1339 FI ) 32 Happi-/ilokaasusekoitin Happi-/ilokaasusekoitin VENTYO (MED-1209 FI ) 34

4 MediReg -pullopaineensäädin. Tuotetiedote. Tuotekuvaus Ominaisuudet Lääkkeellisten kaasujen korkeapainesäätimien uusi sukupolvi mahdollistaa monenlaiset yhdistelmät tulo- ja lähtöliitännöissä. Valittavana on lukuisia vaihtoehtoja kaikkiin lääkinnällisiin sovelluksiin vastasyntyneiden hoidosta elvytykseen. Uudet korkeapainesäätimet on jaettu kahteen perusversioon: MediReg ja MediSelect (katso erillinen MediSelect -tuotetiedote). Lähtöpaineen säädin Käännettävä painemittari (360 ) takaa parhaan luettavuuden Ergonominen ja moderni muotoilu Helposti puhdistettava nikkelöity pinta Kestävä, helppokäyttöinen ja kevyt Tilaa säästävä painemittari Tekniset tiedot Tulo-/lähtöpaine Enintään 200 bar / 4,5 bar (450 kpa) Tulo-/lähtöliitäntä Standardin mukainen / G3/8 Materiaali Pulloyhde, säädinkotelo ja virtaussäädin: Mattanikkelöity messinki Säätönuppi Polyamidi Mitat/paino Halkaisija: 37 mm Pituus: 91 mm (ilman tulotiivistettä) Paino: noin 420 g Standardit Lääkintälaitedirektiivin 93/42/ETY mukainen, luokka IIb. Standardien EN ISO (Sairaalakaasujen kanssa käytettävät paineensäätimet ja EN 1789:2000 (Lääkinnälliset ajoneuvot laitteineen. Ambulanssit) mukainen. Linde: Living healthcare

5 MediReg -pullopaineensäädin. Tuotetiedote. 2/2 Hapen virtauskäyrä P2 = 4,5 bar Lähtöpaine p2 [bar] 6,0 5,0 4,0 3,0 2,0 200 bar 1, bar 30 bar 100 bar Virtaus Q [l/min] Tuotenumerot MediReg P2 Kaasu VS Letkuliitin Pikaliitin Pulloyhde Pituus Tuloliitäntä / MediReg 4,5** O 2 Ei Ei Kyllä W 21,8/35 mm*** Käsimutteri / **** MediReg 4,5** O Kyllä Ei W 21,8/35 mm*** Käsimutteri / MediReg 4,5** N 2 O Ei Ei Kyllä G 3/8 /45 mm Käsimutteri / MediReg 4,5** Ilma Ei Ei Kyllä G 5/8 /55 mm Käsimutteri / MediReg 4,5** CO Ei Ei Kyllä W 27/60,5 mm Käsimutteri G3/8 = Suora 3/8 kierre P2 = Säätöpaine, lähtö VS = Virtaussäädin, litraa/minuutti O 2 = Lääkkeellinen happi N 2 O = Lääkkeellinen ilokaasu CO 2 = Hiilidioksidi ** Standardin EN mukainen *** Lyhyt yhde, ei voida käyttää kostutuspullojen ja yli 10 litran kaasupullojen kanssa. **** Säädin ja virtausmittari Kulutustarvikkeet / O-rengas (EPDM) lääkkeellisen hapen ja ilman pulloliitäntään, 10 kpl ( jälkeen) O-rengas lääkkeellisen ilokaasun pulloliitäntään, 10 kpl O-rengas lääkkeellisen hiilidioksidin pulloliitäntään, 10 kpl Varaosat Letkuliitin 4 6 mm, G 3/8 Lisävarusteet MediWet-kostutuspullo, G 3/ Adapteri G3/8, lähtö UNF 9/16 muuntyyppisten kostuttimien liitäntään Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-951 ver.2 FI

6 MediSelect -pullopaineensäädin. Tuotetiedote. Tuotekuvaus Ominaisuudet Lääkkeellisten kaasujen korkeapainesäätimien uusi sukupolvi mahdollistaa monenlaiset yhdistelmät tulo- ja lähtöliitännöissä. Valittavana on lukuisia vaihtoehtoja kaikkiin lääkinnällisiin sovelluksiin vastasyntyneiden hoidosta elvytykseen. Uudet korkeapainesäätimet on jaettu kahteen perusversioon: MediSelect ja MediReg (katso erillinen MediReg -tuotetiedote). Säädin ja virtaussäädin Käännettävä painemittari (360 ) takaa parhaan luettavuuden Virtauslukema voidaan lukea sekä edestä että sivulta Laajennettu virtausasteikko lisää käyttömahdollisuuksia. Virtaussäätimeen on lisätty 25 l/min ja 7 l/min vaihtoehdot 360 käännettävä letkuliitin mahdollistaa happiletkun joustavan suuntaamisen Ergonominen muotoilu ja korkealaatuinen nikkelöity pinta helpottavat käyttöä ja puhdistusta Tekniset tiedot Tulo-/lähtöpaine Enintään 200 bar / 4,5 bar (450 kpa) Virtausalueet* 0 2 l/min (0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 1,5 2) 0 6 l/min (0 0,25 0,5 0,75 1 1,5 2 2, ) 0 25 l/min ( ) Tulo-/lähtöliitäntä Standardin mukainen / G3/8 Materiaali Pulloyhde, runko ja virtaussäädin: Mattanikkelöity messinki Säätönuppi Polyamidi Mitat/paino Halkaisija: 37 mm Pituus: 91 mm (ilman tulotiivistettä) Paino: 860 g Standardit Lääkintälaitedirektiivin 93/42/ETY mukainen, luokka IIb. Standardien EN ISO (Sairaalakaasujen kanssa käytettävät paineensäätimet ja EN 1789:2000 (Lääkinnälliset ajoneuvot laitteineen. Ambulanssit) mukainen. * Virtaustasot lämpötilassa 23 C ja paineessa 101,3 kpa Linde: Living healthcare

7 MediSelect -pulloaineensäädin. Tuotetiedote. 2/2 Hapen virtauskäyrä P2 = 4,5 bar Lähtöpaine p2 [bar] 6,0 5,0 4,0 3,0 2,0 200 bar 1, bar 30 bar 100 bar Virtaus Q [l/min] Tuotenumerot MediSelect P2 Kaasu VS Letkuliitin Pikaliitin Pulloyhde Pituus Tuloliitäntä / MediSelect 4,5** O Kyllä Kyllä W 21,8/55 mm Neulaosoitin / MediSelect 4,5** O Kyllä Ei W 21,8/35 mm*** Käsimutteri / MediSelect 4,5** O Kyllä Ei W 21,8/35 mm*** Käsimutteri / MediSelect 4,5** O Kyllä Ei W 21,8/35 mm*** Käsimutteri / MediSelect 4,5** O Kyllä Ei W 21,8/55 mm Käsimutteri G3/8 = Suora 3/8 kierre O 2 = Lääkkeellinen happi P2 = Säätöpaine, lähtö VS = Virtaussäätimen virtaustaso, litraa/minuutti ** Standardin EN mukainen *** Lyhyt yhde, ei voida käyttää kostuttimen ja yli 10 litran kaasupullojen kanssa. Kulutustarvikkeet / O-rengas (EPDM) lääkkeellisen hapen ja ilman pulloliitäntään, 10 kpl ( jälkeen) O-rengas lääkkeellisen ilokaasun pulloliitäntään, 10 kpl O-rengas lääkkeellisen hiilidioksidin pulloliitäntään, 10 kpl Varaosat / Letkuliitin 4 6 mm, G 3/8 Lisävarusteet MediWet-kostutuspullo, G 3/ Adapteri G3/8, lähtö UNF 9/16 muuntyyppisten kostuttimien liitäntään Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1075 ver.2 FI

8 Varimed-pullopaineensäädin. Tuotetiedote. Tuotekuvaus Varimed on yksiportainen säädin, ja sillä on erittäin laaja käyttöalue. Säädintä käytetään painevahdin varakaasupulloissa, anestesiakoneissa, sairaankuljetuksesssa ja vastaavissa käyttökohteissa. Varimedissa on kaksi selkeää painemittaria, jotka osoittavat kaasupullon paineen ja ulostulevan paineen, sekä pikaliitin laitteiden liittämiseen. Varimed perustuu uusimpaan säädintekniikkaan, ja se on erittäin käyttövarma. Tekniset tiedot Kaasu Lääkkeellinen happi, lääkkeellinen ilma, lääkkeellinen ilokaasu Tulopaine Lääkkeellinen happi, lääkkeellinen ilma 200 bar Lääkkeellinen ilokaasu 60 bar Lähtöpaine Lääkkeellinen happi 4,5 bar Lääkkeellinen ilma 5 bar Lääkkeellinen ilokaasu 4 bar Virtauskapasiteetti Katso virtauskäyrät Tuloliitäntä Lääkkeellinen happi W 21,8 1/14 Lääkkeellinen ilma G5/8 Lääkkeellinen ilokaasu G3/8 Lähtöliitäntä SS Rungon materiaali Messinki, nikkelöity Kuoren materiaali Maalattu mazak Paino 1,1 kg Luokitus Luokka IIb CE-merkintä CE0434 Kierrätys Tuote on kierrätettävä paikallisten määräysten mukaisesti. Linde: Living healthcare

9 Varimed-pullopaineensäädin. Tuotetiedote. 2/2 Tuotenumerot Kaasu Tuloliitäntä Pulloyhde Pituus Tulo / Happi Käsimutteri 63 mm W 21,8 1/ / Ilokaasu Käsimutteri 60 mm G 3/ / Happi Mutteri, lyhyt tiiviste 34 mm W 21,8 1/14 / Ilma Mutteri, lyhyt tiiviste 47 mm G 3/8 Varaosat Kaasu Tuloliitäntään / Happi Pullotiiviste, 10 kpl 6-kulmamutteri / Ilokaasu Pullotiiviste, 10 kpl 6-kulmamutteri / Ilma Pullotiiviste, 10 kpl 6-kulmamutteri / Happi O-rengas, 10 kpl Käsimutteri / Ilokaasu O-rengas, 10 kpl Käsimutteri Virtauskäyrät Varimedin virtausominaisuudet, kun P2 = 4 bar P2 (bar) P1=200 bar Q (l/min O 2 ) P1=100 bar P1=10 bar Varimedin virtausominaisuudet, kun P2 = 4,5 bar P2 (bar) P1=200 bar Q (l/min O 2 ) P1=100 bar P1=10 bar Varimedin virtausominaisuudet, kun P2 = 5 bar P2 (bar) Q (l/min O 2 ) P1=200 bar P1=100 bar P1=10 bar Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1210 ver.2 FI

10 MMR-pullopaineensäädin. Tuotetiedote. Tuotekuvaus MMR on kaksiportainen pullopaineensäädin, joka antaa tasaisen lähtöpaineen. Säädin kompensoi automaattisesti kaasupullon paineen vaiheittaisen laskun, kun kaasua käytetään. Säätimen rakenne soveltuu suurille kaasuvirtauksille, esimerkiksi painevahdin varasyöttöön. Säätimessä on kaksi painemittaria, toinen näyttää kaasupullon paineen ja toinen säätimen ulostulopaineen. Säätimiä on lääkkeelliselle ilmalle, lääkkeelliselle hapelle ja instrumentti-ilmalle, ja niissä on esisäädetty ulostulopaine. Varoventtiili suojaa laitetta mahdolliselta ylipaineelta. MMR on teknisesti erittäin suorituskykyinen ja käyttövarma tuote. Tekniset tiedot Paino noin g Kapasiteetti noin 30 m 3 /h, kun P1 = 200 bar ( kpa) ja P2 = 5 bar (500 kpa) ja paineen lasku = 0,3 bar Kierrätys Tuote on kierrätettävä paikallisten määräysten mukaisesti. Linde: Living healthcare

11 MMR-pullopaineensäädin. Tuotetiedote. 2/2 Tuotenumerot Lähtöpaine P2 Tulo Lähtö / MMR lääkkeelliselle hapelle 4,5 bar W 21,8 1/14 G 3/ / MMR lääkkeelliselle ilmalle 5 bar G 5/8 G 3/8 / MMR instrumentti-ilmalle 8 bar G 5/8 G 3/8 Kulutustarvikkeet / Tiiviste (Al) O 2, ilma ja instrumentti-ilma, 100 kpl Kapasiteettitaso 7 P2 bar P4 Paineen lasku 0,3 bar P2 = 4,5 bar Q = noin 30 Nm 3 /h P2 = 5 bar Q = noin 30 Nm 3 /h P4 = Q=0 Nm 3 /h P1 bar Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1214 FI s014-12

12 MediFlow Ultra II virtaussäädin. Tuotetiedote. Tuotekuvaus Linde Healthcaren lääkkeellisen hapen virtaussäädin tekee happihoidosta sujuvan. Laitteen rakenne on stabiili ja kestävä. Jokaisessa virtaussäätimessä on integroitu paineensäädin, joka takaa vakaan ja tarkan virtauksen tulopaineesta riippumatta ( kpa, 2,8 8 bar). Virtaussäätimissä on helppokäyttöinen säätönuppi sekä selkeä osoitinikkuna, jonka avulla hapen virtausmäärä on helppo asettaa. Virtauksen valintatoiminto takaa potilaan hapensaannin jatkumisen, vaikka säätönuppi jostakin syystä jäisi kahden virtausasetuksen väliin. Osoitinikkunaan avulla virtauksen tarkistaminen käy helposti sekä sivulta että edestä. Virtaussäätimissä on kääntyvä letkuliitin (360 ), joka estää letkun kiertymisen. Virtaussäätimet on varustettu pikaliittimellä, tai vaihtoehtoisesti kiskoliittimellä tai kiskopidikkeellä, joissa on valmiiksi asennettu 1 m:n letku sekä suora- tai kulmapikaliitin. Virtaussäätimien kolme virtausvaihtoehtoa: 0-2, 0-6 ja 0-25 l/min riittävät useimpiin lääkkeellistä happea koskeviin hoitoihin. Virtaussäätimien ominaisuudet perustuvat EN ISO standardiin. Kierrätys Tuote on kierrätettävä paikallisten määräysten mukaisesti. Tekniset tiedot Kaasu Lääkkeellinen happi Painealue, tulo 2,8-8 bar Suurin tulopaine ilman virtausta 2,1 bar Virtausalueet 0-2 l/min (0-0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-1-1,5-2) 0-6 l/min (0-0,25-0,5-0,75-1-1,5-2-2, ) 0-25 l/min ( ) Linde: Living healthcare

13 MediFlow Ultra II virtaussäädin. Tuotetiedote. 2/2 Tekniset tiedot Rungon materiaali Nikkelöity messinki Säätönuppi Polyamidi O-renkaat EPDM Suodatin Sintrattu pronssi ja ruostumaton teräs Mitat Halkaisija 37 mm Pituus 71 mm (ilman tulotiivistettä) Paino 347 g ( /321407) Standardit Lääkintälaitedirektiivin 93/42/ETY mukainen. Standardin EN ISO mukainen Standardin EN 1789:2000 mukainen Luokitus Luokka IIa Tuotenumerot Virtaussäädin MediFlow Ultra II, jossa pikaliitin Virtaus (litraa/min) / / / Virtaussäädin MediFlow Ultra II, jossa kiskopidike ja 1,0 m:n asennettu letku (6/11 mm) Virtaus (litraa/min) Pikaliitin / suora / suora / suora Virtaussäädin MediFlow Ultra II, jossa kiskoliitin ja 1,0 m:n asennettu letku (6/11 mm) Virtaus (litraa/min) Pikaliitin / suora / suora / suora Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-950 FI

14 MC 315 -virtausmittari. Tuotetiedote. Tuotekuvaus MC 315 -virtausmittari on tarkoitettu potilaalle annosteltavan lääkkeellisen hapen ja lääkkeellisen ilman virtauksen säätämiseen. Virtausmittari on vastapainekompensoitu, mikä tarkoittaa, että asteikko näyttää todellisen virtauksen riippumatta vastapaineen vaihtelusta. Kiinteästi asennettu sintrattu suodatin estää hiukkasten pääsyn virtausmittariin. Pikaliitinkiinnitteisen virtausmittarin voi kiinnittää suoraan kaasunottoventtiiliin sopivalla pikaliittimellä. Virtausmittari voidaan toimittaa myös varustettuna kiskopidikkeellä tai kiskoliittimellä, mikä mahdollistaa asennuksen seinäkiskoon. Letkuliitin sisältyy toimitukseen. Virtausmittariin on helppo liittää kostutuspullo. MC 315 on erittäin käyttövarma tuote. Tekniset tiedot Virtausmittarin toleranssi 0 15 litraa/min +/- 10 % asetusarvosta koskee virtauksia, jotka ovat % täydestä arvosta tai +/- 0,5 l/min Kalibrointipaine 450 kpa (4,5 bar) Virtausmittarit ovat vastapainekompensoituja Enimmäispaine kpa (10 bar) Virtausalue 0 3 l/min; 0 10 l/min; 0 15 l/min Tuloliitäntä Pikaliittimen koirasliitin pohjoismaisen normin mukainen Vaatimustenmukaisuusvakuutus Tuote on lääkintälaitedirektiivin 93/42/ETY ja standardin EN ISO mukainen (lääkinnällisten kaasujen kaasunottoventtiiliin liitettävät virtausmittarit) Luokitus Luokka IIa CE-merkintä CE 0434 Linde: Living healthcare

15 MC 315 -virtausmittari. Tuotetiedote. 2/3 Tuotenumerot Virtausmittari, jossa pikaliitin (asennus suoraan kaasunottoventtiiliin) Lääkkeellinen happi / l/min / l/min / l/min (kaksois) / l/min / l/min (kaksois) Lääkkeellinen ilma / l/min / l/min Virtausmittari, kiskokiinnityksellä ja letkulla (1,0 m:n letku ja pikaliitin) Lääkkeellinen happi ja suora pikaliitin 6/11 mm:n letkulle / l/min / l/min / l/min (kaksois) / l/min (kaksois) Lääkkeellinen ilma ja suora pikaliitin 8/14 mm:n letkulle / l/min / l/min / l/min (kaksois) / l/min (kaksois) Lääkkeellinen happi ja kulmapikaliitin 6/11 mm:n letkulle / l/min / l/min / l/min (kaksois) / l/min (kaksois) Lääkkeellinen ilma ja kulmapikaliitin 8/14 mm:n letkulle / l/min / l/min / l/min (kaksois) / l/min (kaksois)

16 MC 315 -virtausmittari. Tuotetiedote. 3/3 Lisävarusteet / MediWet 200 ml kostutuspullo pikaliittimellä / Letkuliitin 6 8 mm:n letkulle / Adapteri pikaliittimellä ja kierreliitännällä R 9/ / Adapteri pikaliittimellä ja kierreliitännällä R 3/8 Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1066 FI

17 Imuejektorit. Tuotetiedote. Tuotekuvaus Kierrätys Linde Healthcaren imuejektorit on varustettu kiskoliittimellä, kaasunottoventtiiliin sopivalla pikaliittimellä tai valmiiksi asennetulla kiskopidikkeellä. Imutehoa on helppo säätää neulaventtiilin avulla. Alipaine voidaan lukea selkeästä, laitteen etupuolelle asennetusta alipainemittarista. Imuejektorissa on tulo-/lähtösäädin, joka säilyttää asetetun alipaineen käyttökertojen välillä. Linde Healthcaren imuejektorit ovat erittäin hiljaisia. Tuote on kierrätettävä paikallisten määräysten mukaisesti. Tekniset tiedot Suurin imuteho -80 kpa (-0,8 bar) Kapasiteetti Suurin ponnekaasun kulutus >25 l/min 38 l/min Tuotenumerot MS-32 imuejektori pikaliittimellä / Lääkkeellinen ilma / Lääkkeellinen happi MS-33 imuejektori kiskokiinnityksellä Sis. 1,0 metrin letkun ja kulmaliittimen / Lääkkeellinen happi, letku 6/ / Lääkkeellinen ilma, letku 8/14 MS-33 imuejektori kiskokiinnityksellä Sis. 1,0 metrin letkun ja suoran liittimen / Lääkkeellinen happi, letku 6/ / Lääkkeellinen ilma, letku 8/14 Linde: Living healthcare

18 Imuejektorit. Tuotetiedote. 2/2 Tuotenumerot MS-33 imuejektori kiskopidikkeellä Sis. 1,0 metrin letkun ja kulmaliittimen / Lääkkeellinen happi, letku 6/ / Lääkkeellinen ilma, letku 8/14 MS-33 imuejektori kiskopidikkeellä Sis. 1,0 metrin letkun ja suoran liittimen / Lääkkeellinen happi, letku 6/ / Lääkkeellinen ilma, letku 8/14 Lisävarusteet / Äänenvaimennin imuejektoreille MS-32 MS-33 Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group -konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1069 FI

19 Imupurkit ja katetriviinipidikkeet. Tuotetiedote. Tuotekuvaus Linde Healthcare myy kahdenlaisia eritteenkeräysastioita. Tarjolla on uudelleenkäytettävä ja kertakäyttöinen järjestelmä. Uudelleenkäytettävässä järjestelmässämme on kannellinen purkki, jossa on sisäinen ylivuotoventtiili. Säiliökokoja on kolme: 0,5 l, 1 l ja 2 l. Kertakäyttöisessä nesteenkeräysjärjestelmässä on tarjolla kaksi kokoa: 1 l ja 2 l. Purkkiin helposti asetettavassa pussissa on sisäinen ylivuototoiminto. Tuotteet ovat standardin EN vaatimusten mukaisia. Katetriviinipidikettä käytetään katetrien säilyttämiseen. Katetriviinipidike voidaan kiinnittää suoraan kiskopidikkeeseen. Kierrätys Tuotenumerot Tuote on kierrätettävä paikallisten määräysten mukaisesti. Imupurkki, kertakäyttöinen järjestelmä / Medicollect ilman pidkettä, 0,5 l / Metallipidike Medicollect-imupurkille, 0,5 l Puhdistus: Purkit puhdistetaan pesu-/desinfiointilaitteessa. Imupurkki, kertakäyttöinen järjestelmä / Imupurkki pidikkeellä, 1 l / Imupurkki pidikkeellä, 2 l Puhdistus: Purkit puhdistetaan pesu-/desinfiointilaitteessa / Imupussi 1 l, pakkauskoko 20 kpl / Imupussi 2 l, pakkauskoko 20 kpl Hävittäminen: Paikallisten määräysten mukaan / Kansi imupurkkeihin ja Puhdistus: Kannet puhdistetaan pesu-/desinfiointilaitteessa. Katetriviinipidike / Katetriviinipidike kiskokiinnityksellä Puhdistus: Katetriviinipidikkeet puhdistetaan pesu-/desinfiointilaitteessa. Linde: Living healthcare

20 Imupurkit ja katetriviinipidikkeet. Tuotetiedote. 2/2 Imupurkkien ja katetriviinipidikkeiden lisävarusteet IVA/MSS- ja IVA/UNI-seinäkiskoihin / Kiskopidike Fix mm / Kiskopidike Universal mm Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. EU-kiskoon / Kiskopidike EU mm Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella / Seinäpidike, yksi ura Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. Seinäpidike / Seinäpidike, kolme uraa Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella / Letkunpidike UNI/MSS-seinäkiskoon Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. / Silikoniletku 6/12, 25 m / Silikoniletku 6/12, 10 m / Silikoniletku 6/12, 5 m Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1223 ver

21 MediWet -kostutuspullo. Tuotetiedote. Tuotekuvaus Happihoidossa käytettävä kostutuspullo lisää potilaalle annettavan lääkkeellisen hapen suhteellista kosteutta. Lääkkeellisen hapen normaali kosteuspitoisuus ei ole riittävä, jotta se olisi fysiologisesti siedettävää. Säiliö on valmistettu polykarbonaatista, kansi ja tulosovitin polypropeenista sekä tuloliitäntä polypropeenista ja nikkelöidystä messingistä. Happihoidossa käytettävä kostutin voidaan steriloida autoklaavissa, 121 C (15 min). Tekniset tiedot Sisätilavuus 200 ml Korkeus 190 ml Halkaisija 57 mm Leveys tulosovittimen kanssa 67 mm Paino 70 g Tuotenumerot Tuloliitäntä Lähtöliitäntä /16 UNF Ø G3/8 Ø Pikaliitin MC315 Ø 5-9 Varaosat Kuvaus Silikoniletku, 10 kpl Silikoniletku + suodatin, 10 kpl Suodatin, 10 kpl Tiiviste, 10 kpl (kannen alla) O-rengas, tulo G3/8, 10 kpl O-rengas, tulo 9/16 UNF, 10 kpl Kierrätys Tuote on kierrätettävä paikallisten määräysten mukaisesti. Linde: Living healthcare

22 MediWet -kostutuspullo. Tuotetiedote. 2/2 Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1194 FI

23 Kaksoisottopiste. Tuotetiedote. Kaksoisottopiste kiskokiinnityksellä Tuotekuvaus Kierrätys Tuotenumerot Ota yhteyttä Kaasunottoventtiilien liitännät ovat standardin SS mukaisia, kaasukohtaisia pikaliittimiä. Kaksoiskaasunottoventtiili on asennettava lähelle työskentelyaluetta, jolla kaasua käytetään. Näin soveltuvan laitteen liittäminen käy helposti ja joustavasti. Laite liitetään kaksoiskaasunottoventtiiliin letkun avulla. Tuote on kierrätettävä paikallisten määräysten mukaisesti. Kaksoisottopiste kiskokiinnityksellä 1,0 metrin letku ja kulmapikaliitin / Lääkkeellinen happi / Lääkkeellinen ilokaasu / Lääkkeellinen ilma Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Linde: Living healthcare Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puhelin , sähköposti MED-1225 FI

24 Pikaliittimet. Tuotetiedote. Tuotekuvaus Kierrätys Tuotenumero Naaraspikaliittimet Tuotenumerot Linde Healthcare tarjoaa kattavan valikoiman pikaliittimiä lääkkeellisille kaasuille. Koiras- ja naarasosista koostuvat pikaliittimet on toteutettu niin, etteivät eri kaasutyypit voi sekoittua keskenään. Naarasosien värimerkinnät ovat lääkkeellisiä kaasuja koskevan standardin mukaiset. Tuote on kierrätettävä paikallisten määräysten mukaisesti. Letkuliitin + mutteri Kierre Letku / Lääkkeellinen happi G3/8 6/11 mm / Lääkkeellinen ilokaasu G3/8 LH 6/11 mm / Lääkkeellinen ilma G3/8 8/14 mm / Instrumentti-ilma M18 8/14 mm Naarasosien värimerkinnät ovat lääkkeellisiä kaasuja koskevan standardin mukaiset. Naaraspikaliittimet letkuliittimellä Letku / Lääkkeellinen happi 6/11 mm / Lääkkeellinen ilokaasu 6/11 mm / Lääkkeellinen ilma 8/14 mm / Hiilidioksidi 6/11 mm / Instrumentti-ilma 8/14 mm / Tyhjö 10/15 mm / Kaasunpoisto 12/17 mm Naaraspikaliittimet kierreliittimellä Kierre / Lääkkeellinen happi G3/ / Lääkkeellinen ilokaasu G3/8 LH / Lääkkeellinen ilma G3/ / Hiilidioksidi G3/ / Typpi G3/ / Instrumentti-ilma G3/ / Tyhjö G3/ / Kaasunpoisto G3/8 Haaraliitin kaasunottoventtiiliin / Y-liitin lääkkeelliselle hapelle, 90 Linde: Living healthcare

25 Pikaliittimet. Tuotetiedote. 2/2 T-liitin kaasunottoventtiiliin / Lääkkeellinen happi / Lääkkeellinen ilma Koiraspikkaliittimet, suora malli Kierre / Lääkkeellinen happi 4/8 mm / Lääkkeellinen happi 6/11 mm / Lääkkeellinen ilokaasu 6/11 mm / Lääkkeellinen ilma 8/14 mm / Typpi 6/11 mm / Hiilidioksidi 6/11 mm / Tyhjö 10/15 mm / Kaasunpoisto 12/17 mm / Instrumentti-ilma 8/14 mm Koiraspikaliittimet kulmamalli Kierre / Lääkkeellinen happi 4/8 mm / Lääkkeellinen happi 6/11 mm / Lääkkeellinen ilokaasu 6/11 mm / Lääkkeellinen ilma 8/14 mm / Tyhjö 10/15 mm / Kaasunpoisto 12/17 mm / Instrumentti-ilma 8/14 mm Koiraspikaliittimet, suora malli, rekyyliventtiilillä. Avattaessa päästää kaasua hitaasti ulos letkusta Kierre / Instrumentti-ilma 8/14 mm / Lääkkeellinen ilma 8/14 mm / Instrumentti-ilma, 10 kpl 8/14 mm / Lääkkeellinen ilma, 10 kpl 8/14 mm Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1224 FI

26 Matalapaineletkut lääkkeelliseen käyttöön. Tuotetiedote. Tuotekuvaus Kudosvahvisteiset PVC-letkut on valmistettu voimassa olevan sairaalastandardin SS EN 739 mukaan. Sallittu työpaine on enintään 14 bar. Käyttöaika 5 vuotta. Koskee kaikkia letkuja. Silikonisen imuletkun murtumispaine on standardin DIN EN ISO 5359 kohdan 4.4 mukainen, vastaavuus: 56 bar / 23 C. Kierrätys Tekniset tiedot ja tuotenumerot Tuote on kierrätettävä paikallisten määräysten mukaisesti. Letku, pituus 5 m Kuvaus Väri Sisä-/ulkomitta / Lääkkeellinen happi Valkoinen 6/11 mm / Lääkkeellinen ilokaasu Sininen 6/11 mm / Lääkkeellinen ilma Musta/valkoinen 8/14 mm / Imuletku (silikoni) Läpinäk. 6/12 mm Linde: Living healthcare

27 Matalapaineletkut lääkkeelliseen käyttöön. Tuotetiedote. 2/2 Tekniset tiedot ja tuotenumerot Letku, pituus 10 m Kuvaus Väri Sisä-/ulkomitta / Lääkkeellinen happi Valkoinen 6/11 mm / Lääkkeellinen ilokaasu Sininen 6/11 mm / Lääkkeellinen ilma Musta/valkoinen 8/14 mm / Seoskaasu Punainen 6/11 mm / Hiilidioksidi Harmaa 6/11 mm / Imuletku (silikoni) Läpinäk. 6/12 mm Letku, 30 metrin rulla, paitsi imuletku, jonka pituus on 25 m Kuvaus Väri Sisä-/ulkomitta / Lääkkeellinen happi Valkoinen 6/11 mm / Lääkkeellinen ilokaasu Sininen 6/11 mm / Lääkkeellinen ilma Musta/valkoinen 8/14 mm / Tyhjö Keltainen 10/16 mm / Kaasunpoisto Sininen/ruskea 12/17,4 mm / Seoskaasu Punainen 6/11 mm / Hiilidioksidi Harmaa 6/11 mm / Imuletku (silikoni) Läpinäk. 6/12 mm Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group -konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1226 FI

28 Seinäkiskot ja kiskopidikkeet. Tuotetiedote. Tuotekuvaus Puhdistus Kierrätys Tuotenumerot Linde Healthcare tarjoaa laajan valikoiman alumiinista / ruostumattomasta teräksestä valmistettuja seinäkiskoja, joiden avulla voidaan optimoida virtausmittarien, imuejektorien, imupullojen ja muiden lääkinnällisten laitteiden käyttö. Valikoimaan kuuluu kolme seinäkiskotyyppiä, joista kahdessa on IVA-profiili. Niitä markkinoidaan nimillä UNI ja MSS. UNI- ja MSS-seinäkiskojen mitoitus on mm. Kolmannen, EU-rakenteen mukaisen seinäkiskotyypin mitoitus on mm. Valikoimaan kuuluu erilaisia kiskopidikkeitä, jotka sopivat erityyppisiin seinäkiskoihin. Kaikki seinäkiskot ja kiskopidikkeet ovat standardin SS-EN ISO 19054:2006 mukaisia. Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. Tuote on kierrätettävä paikallisten määräysten mukaisesti. IVA/UNI-seinäkisko Alumiinikisko, jonka toimitukseen sisältyvät välikappaleet (20 mm), aluslevyt (Ø 50 mm) ja päätysuojat. Ruuvit eivät sisälly toimitukseen / ,0 m, 3 seinäkiinnikettä / ,5 m, 4 seinäkiinnikettä / ,0 m, 5 seinäkiinnikettä / ,0 m, 7 seinäkiinnikettä / ,0 metrin kisko toimitetaan käsittelemättömänä ja ilman lisävarusteita Kiinnityskohtien suositeltava etäisyys on enintään 400 mm. Asiakaskohtaiset pituudet saatavissa pyydettäessä. IVA/UNI-seinäkiskon lisävarusteet / Päätysuoja 10 kpl / Aluslevy Ø 50 mm 10 kpl / Välikappale 20 mm 1 kpl IVA/MSS-seinäkisko Alumiinikisko, jonka toimitukseen sisältyvät seiinäkiinnikkeet, etulista ja päätysuojat. Ruuvit eivät sisälly toimitukseen / ,0 m, 3 seinäkiinnikettä / ,5 m, 4 seinäkiinnikettä / ,0 m, 5 seinäkiinnikettä / ,0 m, 7 seinäkiinnikettä Kiinnityskohtien suositeltava etäisyys on enintään 400 mm. Asiakaskohtaiset pituudet saatavissa pyydettäessä. IVA/MSS-seinäkiskon lisävarusteet / Seinäkiinnike, ruuveilla 1 kpl / Päätysuoja 1 kpl Linde: Living healthcare

29 Seinäkiskot ja kiskopidikkeet. Tuotetiedote. 2/3 EU-seinäkisko Ruostumaton kisko, jonka toimitukseen sisältyvät välikappaleet (20 mm), aluslevyt (Ø 40 mm) ja päätysuojat. Ruuvit eivät sisälly toimitukseen / ,0 m, 2 seinäkiinnikettä / ,5 m, 3 seinäkiinnikettä / ,0 m, 4 seinäkiinnikettä / ,0 m, 6 seinäkiinnikettä Kiinnityskohtien suositeltava etäisyys on enintään 600 mm. Asiakaskohtaiset pituudet saatavissa pyydettäessä. EU-seinäkiskon lisävarusteet / Päätysuoja 1 kpl / Aluslevy Ø 40 mm, ruostumaton 5 kpl / Välikappale 20 mm, ruostumaton 5 kpl IVA/MSS- ja IVA/UNI-seinäkiskojen laitepidikkeet mm / Pidike Fix Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella / Pidike Universal Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. EU-seinäkiskon kiskoliittimet mm / Pidike EU-Fix Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. Seinäpidike / Seinäpidike, yksi ura Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. Seinäpidike / Seinäpidike, kolme uraa Puhdistus: Kuivataan pehmeällä ja nukkaamattomalla pyyhkeellä, joka on kostutettu miedolla liuottimella. Letkunpidike / UNI/MSS-seinäkiskon letkunpidike

30 Seinäkiskot ja kiskopidikkeet. Tuotetiedote. 3/3 Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group -konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1078 FI ver

31 Kaasupullokärryt. Tuotetiedote. Kaasupullokärry MINI Kaasupullokärry I Kaasupullokärry II Kaasupullokärry imuejektorille Tuotekuvaus Kaasupullokärryt on valmistettu kromatusta teräksestä, ja ne on tarkoitettu lääkkeellisille kaasupulloille. Kaasupullokärryt ovat rakenteeltaan erittäin vakaita ja turvallisia, ja ne on varustettu suurilla pyörillä, mikä helpottaa kuljetusta epätasaisella alustalla. Tekniset tiedot Kaasupullokärry MINI 2,5 tai 5 litran kaasupullolle Korkeus 910 mm Leveys 325 mm Syvyys 270 mm (ilman kiinnitysvyötä) Kaasupullokärry I 10 tai 20 litran kaasupullolle Kaasupullokärry II kolmelle 10 litran tai kahdelle 20 litran kaasupullolle Kaasupullokärry 5 tai 10 litran kaasupullolle ja imuejektorille (valkoinen, sis. kiinnitysvyön) Korkeus 935 mm Leveys 426 mm Syvyys 352 mm (ilman kiinnitysvyötä) Korkeus 935 mm Leveys 710 mm Syvyys 352 mm (ilman kiinnitysvyötä) Korkeus 1010 mm Leveys 380 mm Syvyys 380 mm (ilman kiinnitysvyötä) Tuotenumerot / Kaasupullokärry MINI 2,5 tai 5 litran kaasupullolle / Kaasupullokärry I 10 tai 20 litran kaasupullolle / Kaasupullokärry II kolmelle 10 litran tai kahdelle 20 litran kaasupullolle / Kaasupullokärry 5 tai 10 litran kaasupullolle ja imuejektorille (sis. kiinnitysvyön) Lisävarusteet / Kaasupullokärryn kiinnitysvyö, 2,5 l / Kaasupullokärryn kiinnitysvyö, 5 l ja 10 l / Kaasupullokärryn kiinnitysvyö, 20 l Linde: Living healthcare Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1204 FI

32 Demand-annosteluventtiilit. Tuotetiedote. Demand-annosteluventtiili happihoitoon Demand-annosteluventtiili analgesiaan Demand-annosteluventtiiliä käytetään 100-prosenttisen hapen itseannosteluun happihoidossa, esimerkiksi sarjoittaisen päänsäryn hoidossa. Demand-annosteluventtiili on tarkoitettu käytettäväksi kotihoidossa, sairaaloissa tai muissa hoitoympäristöissä. Analgesiaan tarkoitettua demand-annosteluventtiiliä käytetään ilokaasu-/happiseoksen (50:50), itseannosteluun. Ilokaasu-/happiseosta käytetään kipua lievittävään, rauhoittavaan ja sedatiiviseen hoitoon toimenpidekivun yhteydessä. Demand-annosteluventtiili on tarkoitettu käytettäväksi kaikissa hoitoympäristöissä sekä sairaalaan tuloa edeltävässä hoidossa että sairaalahoidossa. Tuoteseloste Demand-annosteluventtiilissä on kaksi osaa: demand-annosteluventtiilillä varustettu käsiyksikkö ja yhdelle potilaalle tarkoitettu uloshengitysventtiili (jossa sisäinen bakteerisuodatin). Demand-annosteluventtiilin käsiyksikössä on erityinen kääntöventtiilimekanismi, joka avautuu potilaan hengittäessä sisään. Mitä syvempään potilas hengittää, sitä suurempi kaasumäärä kulkee venttiilin läpi. Kun potilas hengittää ulos, demand-annosteluventtiili sulkeutuu eikä kaasua enää pääse sen läpi. Demand-annosteluventtiilin virtausvastus on erittäin alhainen potilaan hengittäessä sisään ja ulos. Normaalikäytössä käsiyksikkö on suojattu kontaminaatiolta uloshengitysventtiiliin integroidulla bakteerisuodattimella (tarkoitettu yhdelle potilaalle). Demand-annosteluventtiilit toimitetaan asennettuina kaasuletkun ja pikaliittimen kanssa. Bakteerisuodatin tilataan erikseen. Tekniset tiedot Sisäänhengitysvastus < 15,5 cmh2o (1,5 kpa) virtausnopeudella 200 l/min < 2,5 cmh2o (0,25 kpa) virtausnopeudella 10 l/min Annostelupaine Enintään 6 bar Vähintään 3,1 bar Annostelun virtauskapasiteetti >120 l/min Demand-annosteluventtiilin suurin virtaus > 200 l/min Ympäristö Kuljetus- ja säilytyslämpötila: C Käyttölämpötila: C Ilman kosteus: Suhteellinen kosteus %, ei-kondensoituva Määräykset CE: Lääkintälaitedirektiivi 93/42/ETY Aktiivinen lääkinnällinen tuote Luokka IIa Linde: Living healthcare

33 Demand-annosteluventtiili. Tuotetiedote. 2/2 Tuotenumerot Demand-venttiilit Demand-annosteluventtiili hapelle Demand-annosteluventtiili ilokaasu-/happiseokselle Kulutustarvikkeet Uloshengitysventtiili (sis. bakteerisuodatin) ilokaasu-/happiseokselle Bakteerisuodatin hapelle Ota yhteyttä Me Linde Healthcarella kehitämme jatkuvasti tuotteita ja palveluita sairaanhoidon ja potilaiden tarpeisiin. Toimitamme lääkkeellisiä kaasuja ja laitteita sekä koulutamme niiden käsittelyyn ja käyttöön. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme on osoitteessa Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1339 FI

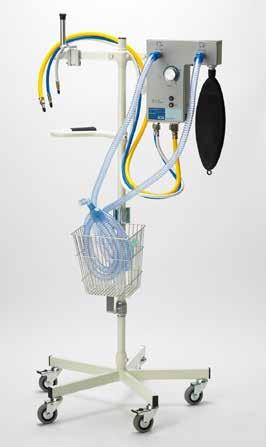

34 VENTYO -happi-/ilokaasusekoitin. Tuotetiedote. VENTYO telineessä Tuotekuvaus VENTYO -sekoitin on pneumaattisesti toimiva kivunlievitykseen tarkoitettu kaasunannostelulaite, joka sekoittaa lääkkeelliseen käyttöön tarkoitettua ilokaasua ja happea toisiinsa potilaan sisäänhengityksen perusteella. Sekoittimen käyttäjä voi valita ilokaasun ja hapen suhteellisen pitoisuuden. VENTYO -sekoitin annostelee kaasua täytetyn hengityspussin kautta vain silloin kun potilas hengittää sisään (demand-venttiili). Sekoitin keskeyttää automaattisesti annostelun, jos potilas ei hengitä hengityspussin kautta. VENTYO -sekoittimessa on sisäinen kaasunpoistojärjestelmä, joka syöttää uloshengityskaasut sairaalan kaasunpoistojärjestelmään. Jos O 2 -jakeluun tulee häiriö, VENTYO -sekoittimessa on ilokaasun automaattinen sulkumekanismi. Lääkintälaitedirektiivi Turvatoiminnot VENTYO täyttää Eurooppa-neuvoston lääkintälaitedirektiivin 93/42/ETY vaatimukset. Tuotteella on CE-merkintä. VENTYO -sekoittimen erityisiä turvatoimintoja ovat: Ilokaasun ja hapen pitoisuuden suora säätö. Integroitu hengitysohjattu venttiilimekanismi (demand -venttiili). Sisäinen kaasunpoistojärjestelmä. Automaattinen sulkumekanismi. Ilokaasun ja hapen osoittimet. Ylimääräisen kaasun virtausmittari. Tuotenumerot / Kokonaisuus VENTYO kaasunpoistoa varten (UTL) / Kokonaisuus VENTYO alipainetta varten (VAC) VENTYO on The Linde Group -konsernin rekisteröity tavaramerkki. Linde: Living healthcare Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh , faksi , MED-1209 FI

35 Käänny puoleemme Linde Healthcare on maailmanlaajuinen lääkekaasuyritys, jolla on vahvaa osaamista sekä monipuolisia lääkkeellisiin kaasuihin ja niiden jakeluun liittyviä kokonaisratkaisuja. Ratkaisujamme käytetään niin sairaanhoidossa, ensihoidossa kuin kotihappihoidossa. Lääkkeelliset kaasumme luokitellaan lääkevalmisteiksi, ja niiden valmistuksessa ja jakelussa noudatetaan eurooppalaisia säännöstöjä sekä kansallisia lakeja ja määräyksiä. Lääkinnälliset laitteemme ovat lääkinnällisiä tuotteita koskevien vaatimusten ja normien mukaisia. Linde Healthcare on osa The Linde Group-konsernia. Meillä on toimintaa yli 50 maassa. Suomen organisaatio kuuluu juridisesti Oy AGA Ab:hen. Lisätietoa meistä, tuotteistamme ja palveluistamme löytyy osoitteessa Ota yhteyttä Asiakaspalvelumme auttaa mielellään mikäli haluat hintatietoja tai lisätietoja lääkkeellisiin kaasuihin liittyvistä tuotteistamme. Linde Healthcare Asiakaspalvelu Puhelin Tietoa muista sairaalalaitteistamme löydät kotisivuiltamme osoitteesta Linde: Living Healthcare Oy AGA Ab Linde Healthcare, Itsehallintokuja 6, Espoo Puh ,
