1 Käyttöohje SC18A Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön ennen kuin alat käyttää konetta. Suomi

2 Jotta laitteeseen voidaan tehdä parannuksia, teknisiä tietoja ja malleja voidaan muuttaa ilman ennakkoilmoitusta. Huomaa, ettei mitään lakiin perustuvia vaatimuksia voida esittää näissä ohjeissa olevan tiedon perusteella. Käytä korjaukseen vain alkuperäisosia. Muiden osien käyttö mitätöi takuun. Älä mukauta tai asenna koneeseen laitteita, jotka eivät ole standardin mukaisia, ilman valmistajan suostumusta. Laitteen muutokset voivat tehdä laitteen käytöstä vaarallista tai vahingoittaa laitetta. Kun tuote on kulunut, eikä sitä enää käytetä, se tulee palauttaa jälleenmyyjälle tai muulle taholle kierrätystä varten HTC. Kaikki oikeudet pidätetään. Beatrice, NE.

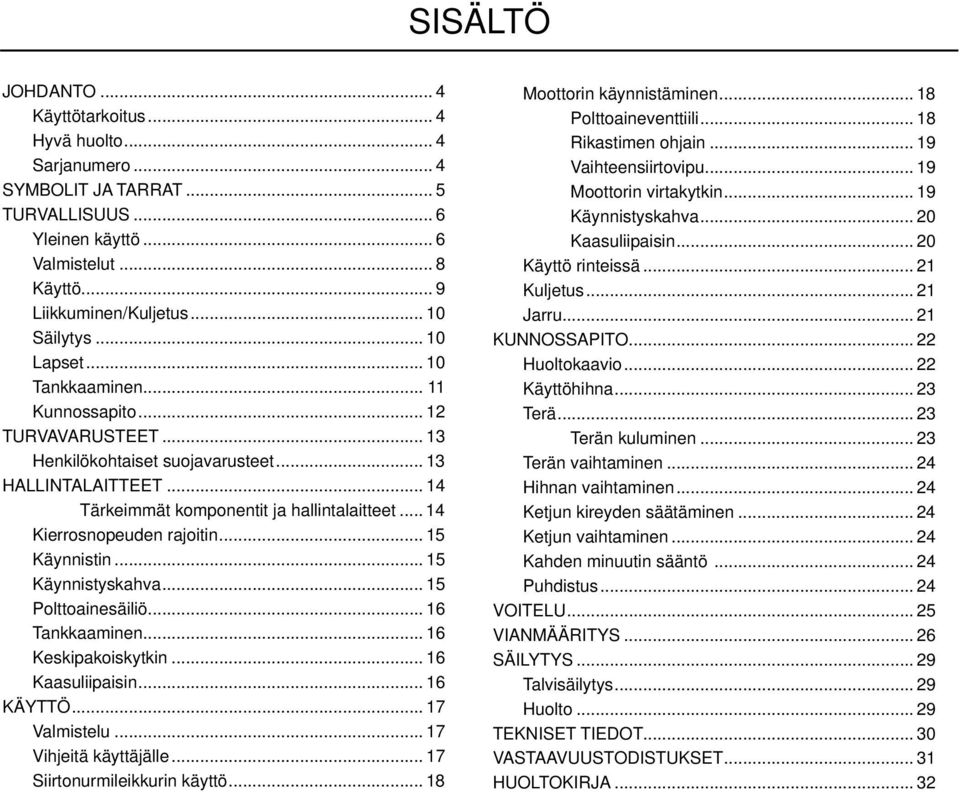

3 SISÄLTÖ JOHDANTO... 4 Käyttötarkoitus... 4 Hyvä huolto... 4 Sarjanumero... 4 SYMBOLIT JA TARRAT... 5 TURVALLISUUS... 6 Yleinen käyttö... 6 Valmistelut... 8 Käyttö... 9 Liikkuminen/Kuljetus Säilytys Lapset Tankkaaminen Kunnossapito TURVAVARUSTEET Henkilökohtaiset suojavarusteet HALLINTALAITTEET Tärkeimmät komponentit ja hallintalaitteet Kierrosnopeuden rajoitin Käynnistin Käynnistyskahva Polttoainesäiliö Tankkaaminen Keskipakoiskytkin Kaasuliipaisin KÄYTTÖ Valmistelu Vihjeitä käyttäjälle Siirtonurmileikkurin käyttö Moottorin käynnistäminen Polttoaineventtiili Rikastimen ohjain Vaihteensiirtovipu Moottorin virtakytkin Käynnistyskahva Kaasuliipaisin Käyttö rinteissä Kuljetus Jarru KUNNOSSAPITO Huoltokaavio Käyttöhihna Terä Terän kuluminen Terän vaihtaminen Hihnan vaihtaminen Ketjun kireyden säätäminen Ketjun vaihtaminen Kahden minuutin sääntö Puhdistus VOITELU VIANMÄÄRITYS SÄILYTYS Talvisäilytys Huolto TEKNISET TIEDOT VASTAAVUUSTODISTUKSET HUOLTOKIRJA... 32

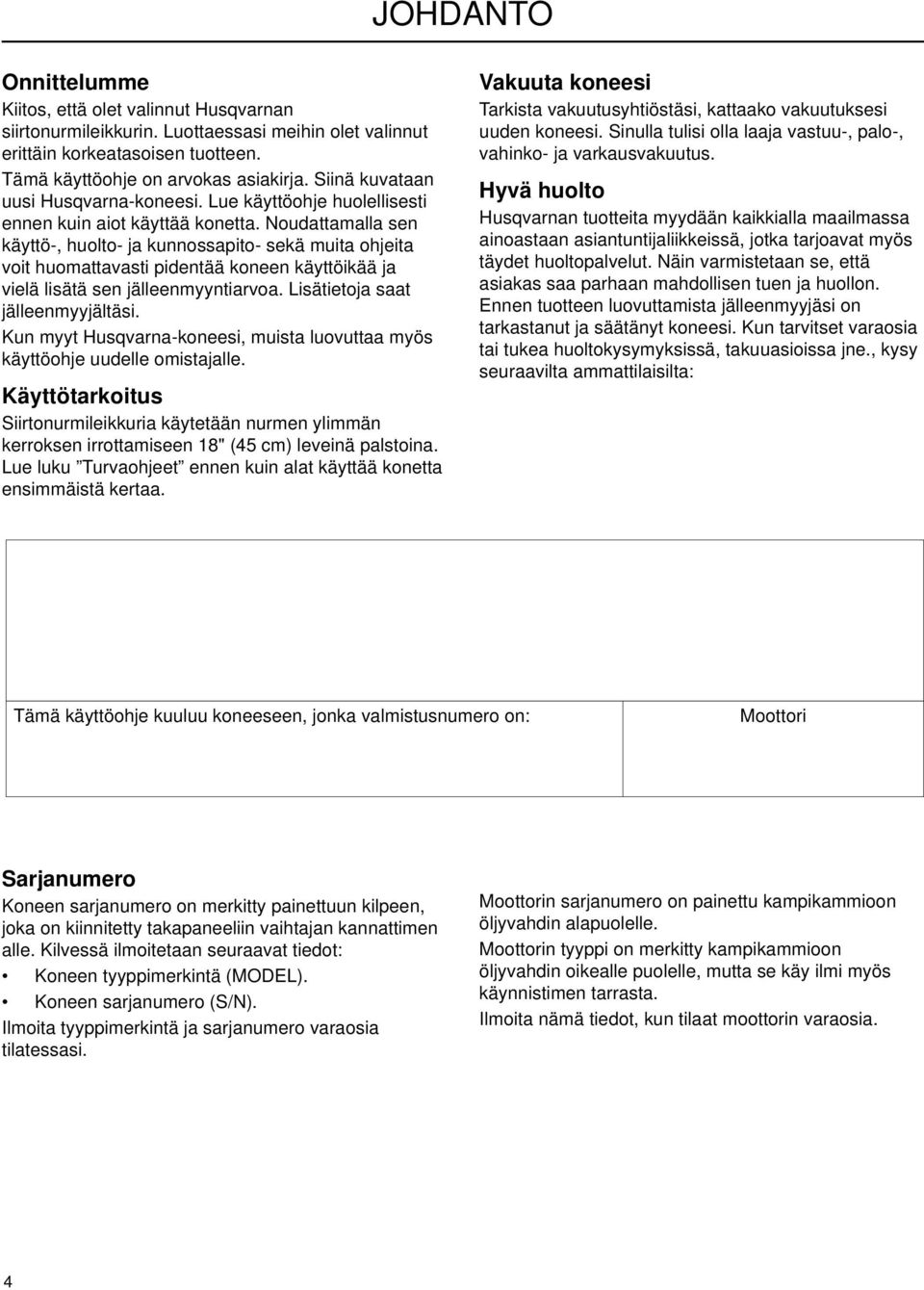

4 JOHDANTO Onnittelumme Kiitos, että olet valinnut Husqvarnan siirtonurmileikkurin. Luottaessasi meihin olet valinnut erittäin korkeatasoisen tuotteen. Tämä käyttöohje on arvokas asiakirja. Siinä kuvataan uusi Husqvarna-koneesi. Lue käyttöohje huolellisesti ennen kuin aiot käyttää konetta. Noudattamalla sen käyttö-, huolto- ja kunnossapito- sekä muita ohjeita voit huomattavasti pidentää koneen käyttöikää ja vielä lisätä sen jälleenmyyntiarvoa. Lisätietoja saat jälleenmyyjältäsi. Kun myyt Husqvarna-koneesi, muista luovuttaa myös käyttöohje uudelle omistajalle. Käyttötarkoitus Siirtonurmileikkuria käytetään nurmen ylimmän kerroksen irrottamiseen 18" (45 cm) leveinä palstoina. Lue luku Turvaohjeet ennen kuin alat käyttää konetta ensimmäistä kertaa. Vakuuta koneesi Tarkista vakuutusyhtiöstäsi, kattaako vakuutuksesi uuden koneesi. Sinulla tulisi olla laaja vastuu-, palo-, vahinko- ja varkausvakuutus. Hyvä huolto Husqvarnan tuotteita myydään kaikkialla maailmassa ainoastaan asiantuntijaliikkeissä, jotka tarjoavat myös täydet huoltopalvelut. Näin varmistetaan se, että asiakas saa parhaan mahdollisen tuen ja huollon. Ennen tuotteen luovuttamista jälleenmyyjäsi on tarkastanut ja säätänyt koneesi. Kun tarvitset varaosia tai tukea huoltokysymyksissä, takuuasioissa jne., kysy seuraavilta ammattilaisilta: Tämä käyttöohje kuuluu koneeseen, jonka valmistusnumero on: Moottori Sarjanumero Koneen sarjanumero on merkitty painettuun kilpeen, joka on kiinnitetty takapaneeliin vaihtajan kannattimen alle. Kilvessä ilmoitetaan seuraavat tiedot: Koneen tyyppimerkintä (MODEL). Koneen sarjanumero (S/N). Ilmoita tyyppimerkintä ja sarjanumero varaosia tilatessasi. Moottorin sarjanumero on painettu kampikammioon öljyvahdin alapuolelle. Moottorin tyyppi on merkitty kampikammioon öljyvahdin oikealle puolelle, mutta se käy ilmi myös käynnistimen tarrasta. Ilmoita nämä tiedot, kun tilaat moottorin varaosia. 4

5 SYMBOLIT JA TARRAT VAROITUS! Xxxx xxx xxxx xx xxxx x xxxx. TÄRKEÄ TIETÄÄ Xxxx xxx xxxx xx xxxx x xxxx. Merkki tarkoittaa tässä julkaisussa henkilövahingonvaaraa, joka voi syntyä erityisesti silloin, kun lukija EI noudata käyttöoppaassa annettuja ohjeita. Merkki tarkoittaa tässä julkaisussa omaisuusvahingonvaaraa, joka voi syntyä erityisesti silloin, kun lukija EI noudata käyttöoppaassa annettuja ohjeita. Käytetään myös silloin, kun on olemassa käyttö- tai asennusvirheen mahdollisuus. Tarrat ja konekohtaiset ohjeet R N Peruutus Vapaa Nopea Hidas Varoitus! CE-hyväksymismerkintä Vain Euroopan markkinoilla Käytä Käytä Jalkojen Enimmäiskierrosnopeus suoja suoja vahingoittumisvaara laseja käsineitä Vaihdetarra Käyttö Leikkaussyvyys Puuttuvat tarrat on hankittava ja kuluneet vaihdettava ennen kuin konetta aletaan käyttää. 5

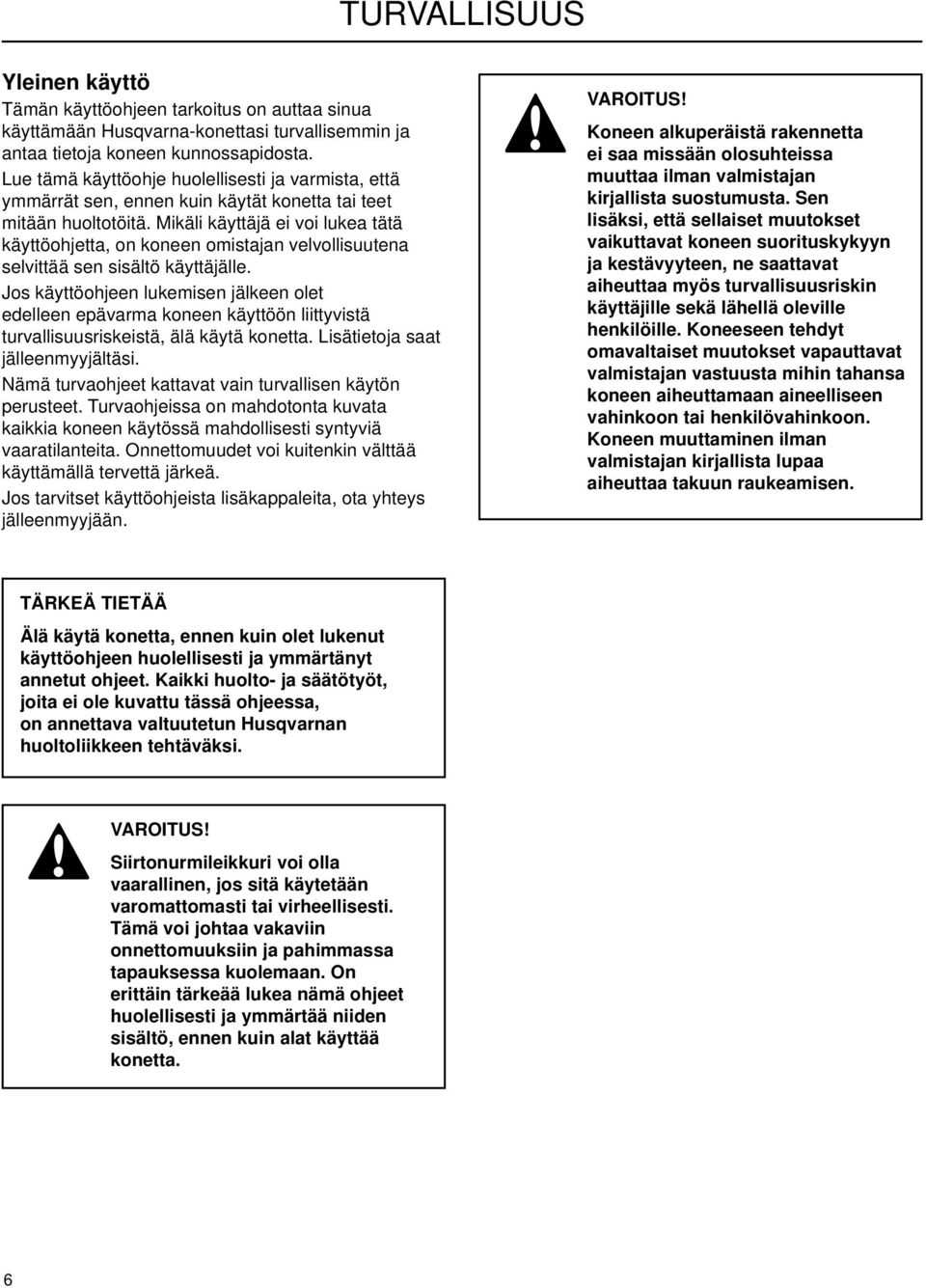

6 TURVALLISUUS Yleinen käyttö Tämän käyttöohjeen tarkoitus on auttaa sinua käyttämään Husqvarna-konettasi turvallisemmin ja antaa tietoja koneen kunnossapidosta. Lue tämä käyttöohje huolellisesti ja varmista, että ymmärrät sen, ennen kuin käytät konetta tai teet mitään huoltotöitä. Mikäli käyttäjä ei voi lukea tätä käyttöohjetta, on koneen omistajan velvollisuutena selvittää sen sisältö käyttäjälle. Jos käyttöohjeen lukemisen jälkeen olet edelleen epävarma koneen käyttöön liittyvistä turvallisuusriskeistä, älä käytä konetta. Lisätietoja saat jälleenmyyjältäsi. Nämä turvaohjeet kattavat vain turvallisen käytön perusteet. Turvaohjeissa on mahdotonta kuvata kaikkia koneen käytössä mahdollisesti syntyviä vaaratilanteita. Onnettomuudet voi kuitenkin välttää käyttämällä tervettä järkeä. Jos tarvitset käyttöohjeista lisäkappaleita, ota yhteys jälleenmyyjään. VAROITUS! Koneen alkuperäistä rakennetta ei saa missään olosuhteissa muuttaa ilman valmistajan kirjallista suostumusta. Sen lisäksi, että sellaiset muutokset vaikuttavat koneen suorituskykyyn ja kestävyyteen, ne saattavat aiheuttaa myös turvallisuusriskin käyttäjille sekä lähellä oleville henkilöille. Koneeseen tehdyt omavaltaiset muutokset vapauttavat valmistajan vastuusta mihin tahansa koneen aiheuttamaan aineelliseen vahinkoon tai henkilövahinkoon. Koneen muuttaminen ilman valmistajan kirjallista lupaa aiheuttaa takuun raukeamisen. TÄRKEÄ TIETÄÄ Älä käytä konetta, ennen kuin olet lukenut käyttöohjeen huolellisesti ja ymmärtänyt annetut ohjeet. Kaikki huolto- ja säätötyöt, joita ei ole kuvattu tässä ohjeessa, on annettava valtuutetun Husqvarnan huoltoliikkeen tehtäväksi. VAROITUS! Siirtonurmileikkuri voi olla vaarallinen, jos sitä käytetään varomattomasti tai virheellisesti. Tämä voi johtaa vakaviin onnettomuuksiin ja pahimmassa tapauksessa kuolemaan. On erittäin tärkeää lukea nämä ohjeet huolellisesti ja ymmärtää niiden sisältö, ennen kuin alat käyttää konetta. 6

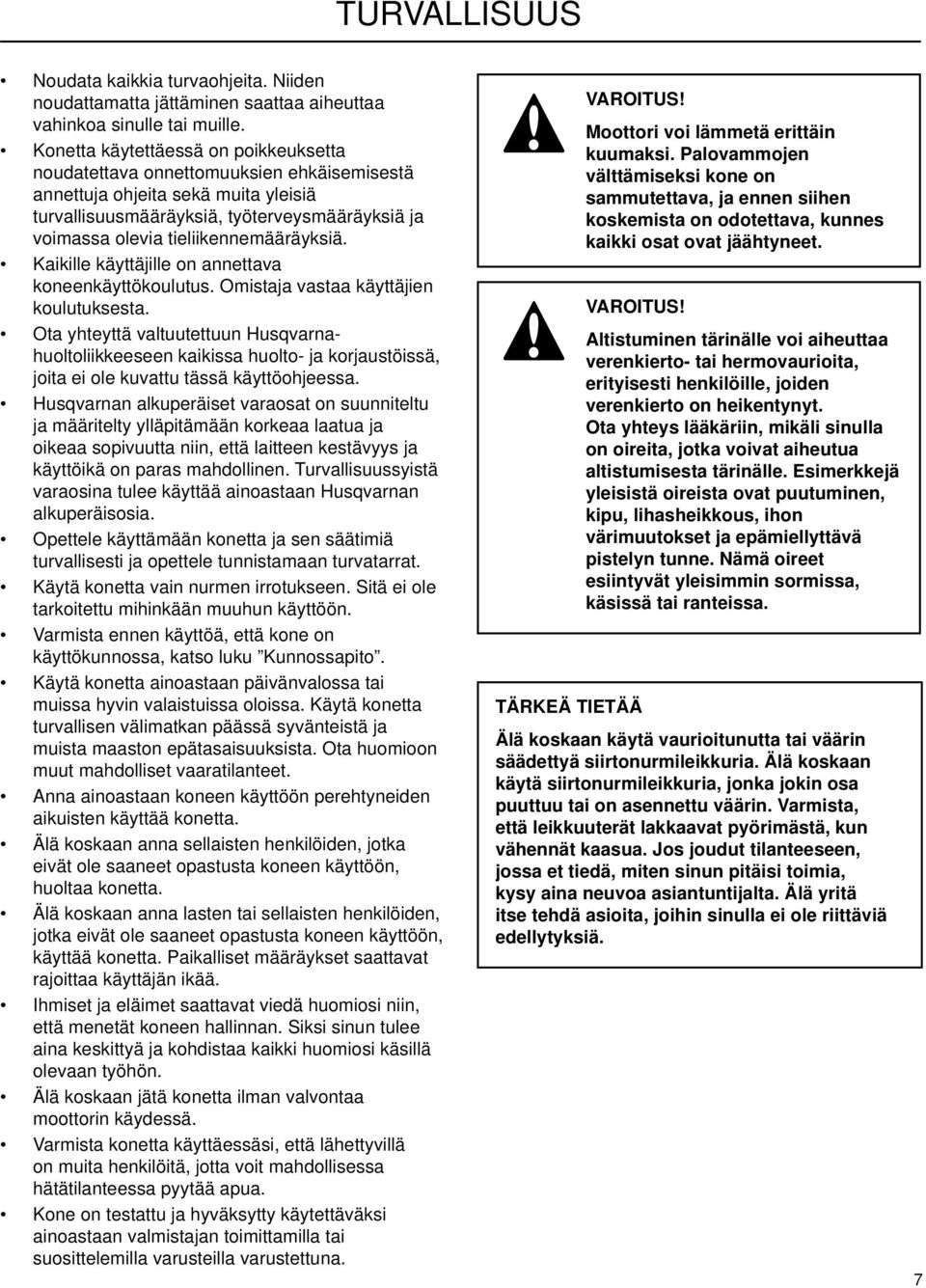

7 TURVALLISUUS Noudata kaikkia turvaohjeita. Niiden noudattamatta jättäminen saattaa aiheuttaa vahinkoa sinulle tai muille. Konetta käytettäessä on poikkeuksetta noudatettava onnettomuuksien ehkäisemisestä annettuja ohjeita sekä muita yleisiä turvallisuusmääräyksiä, työterveysmääräyksiä ja voimassa olevia tieliikennemääräyksiä. Kaikille käyttäjille on annettava koneenkäyttökoulutus. Omistaja vastaa käyttäjien koulutuksesta. Ota yhteyttä valtuutettuun Husqvarnahuoltoliikkeeseen kaikissa huolto- ja korjaustöissä, joita ei ole kuvattu tässä käyttöohjeessa. Husqvarnan alkuperäiset varaosat on suunniteltu ja määritelty ylläpitämään korkeaa laatua ja oikeaa sopivuutta niin, että laitteen kestävyys ja käyttöikä on paras mahdollinen. Turvallisuussyistä varaosina tulee käyttää ainoastaan Husqvarnan alkuperäisosia. Opettele käyttämään konetta ja sen säätimiä turvallisesti ja opettele tunnistamaan turvatarrat. Käytä konetta vain nurmen irrotukseen. Sitä ei ole tarkoitettu mihinkään muuhun käyttöön. Varmista ennen käyttöä, että kone on käyttökunnossa, katso luku Kunnossapito. Käytä konetta ainoastaan päivänvalossa tai muissa hyvin valaistuissa oloissa. Käytä konetta turvallisen välimatkan päässä syvänteistä ja muista maaston epätasaisuuksista. Ota huomioon muut mahdolliset vaaratilanteet. Anna ainoastaan koneen käyttöön perehtyneiden aikuisten käyttää konetta. Älä koskaan anna sellaisten henkilöiden, jotka eivät ole saaneet opastusta koneen käyttöön, huoltaa konetta. Älä koskaan anna lasten tai sellaisten henkilöiden, jotka eivät ole saaneet opastusta koneen käyttöön, käyttää konetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää. Ihmiset ja eläimet saattavat viedä huomiosi niin, että menetät koneen hallinnan. Siksi sinun tulee aina keskittyä ja kohdistaa kaikki huomiosi käsillä olevaan työhön. Älä koskaan jätä konetta ilman valvontaa moottorin käydessä. Varmista konetta käyttäessäsi, että lähettyvillä on muita henkilöitä, jotta voit mahdollisessa hätätilanteessa pyytää apua. Kone on testattu ja hyväksytty käytettäväksi ainoastaan valmistajan toimittamilla tai suosittelemilla varusteilla varustettuna. VAROITUS! Moottori voi lämmetä erittäin kuumaksi. Palovammojen välttämiseksi kone on sammutettava, ja ennen siihen koskemista on odotettava, kunnes kaikki osat ovat jäähtyneet. VAROITUS! Altistuminen tärinälle voi aiheuttaa verenkierto- tai hermovaurioita, erityisesti henkilöille, joiden verenkierto on heikentynyt. Ota yhteys lääkäriin, mikäli sinulla on oireita, jotka voivat aiheutua altistumisesta tärinälle. Esimerkkejä yleisistä oireista ovat puutuminen, kipu, lihasheikkous, ihon värimuutokset ja epämiellyttävä pistelyn tunne. Nämä oireet esiintyvät yleisimmin sormissa, käsissä tai ranteissa. TÄRKEÄ TIETÄÄ Älä koskaan käytä vaurioitunutta tai väärin säädettyä siirtonurmileikkuria. Älä koskaan käytä siirtonurmileikkuria, jonka jokin osa puuttuu tai on asennettu väärin. Varmista, että leikkuuterät lakkaavat pyörimästä, kun vähennät kaasua. Jos joudut tilanteeseen, jossa et tiedä, miten sinun pitäisi toimia, kysy aina neuvoa asiantuntijalta. Älä yritä itse tehdä asioita, joihin sinulla ei ole riittäviä edellytyksiä. 7

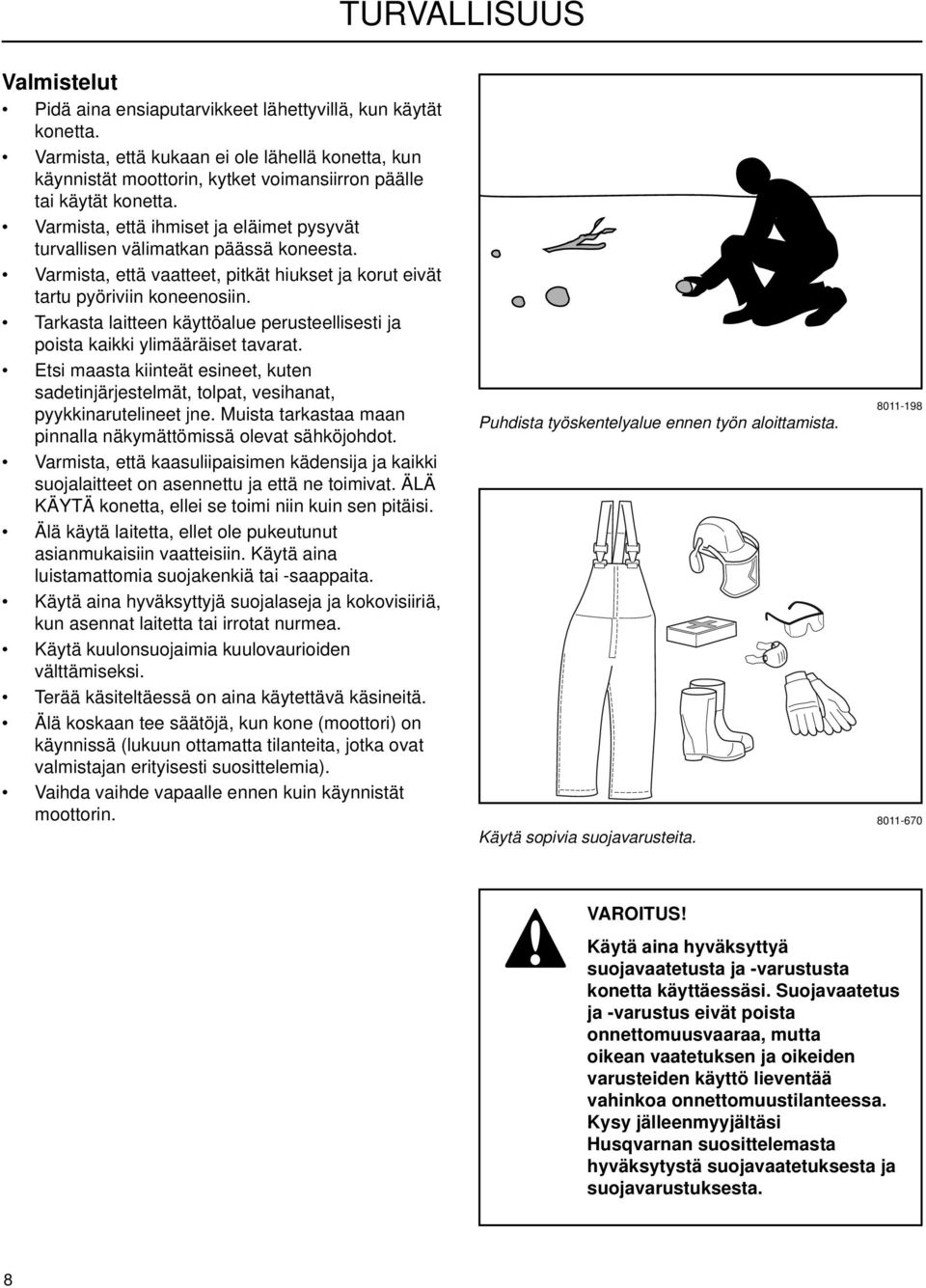

8 TURVALLISUUS Valmistelut Pidä aina ensiaputarvikkeet lähettyvillä, kun käytät konetta. Varmista, että kukaan ei ole lähellä konetta, kun käynnistät moottorin, kytket voimansiirron päälle tai käytät konetta. Varmista, että ihmiset ja eläimet pysyvät turvallisen välimatkan päässä koneesta. Varmista, että vaatteet, pitkät hiukset ja korut eivät tartu pyöriviin koneenosiin. Tarkasta laitteen käyttöalue perusteellisesti ja poista kaikki ylimääräiset tavarat. Etsi maasta kiinteät esineet, kuten sadetinjärjestelmät, tolpat, vesihanat, pyykkinarutelineet jne. Muista tarkastaa maan pinnalla näkymättömissä olevat sähköjohdot. Varmista, että kaasuliipaisimen kädensija ja kaikki suojalaitteet on asennettu ja että ne toimivat. ÄLÄ KÄYTÄ konetta, ellei se toimi niin kuin sen pitäisi. Älä käytä laitetta, ellet ole pukeutunut asianmukaisiin vaatteisiin. Käytä aina luistamattomia suojakenkiä tai -saappaita. Käytä aina hyväksyttyjä suojalaseja ja kokovisiiriä, kun asennat laitetta tai irrotat nurmea. Käytä kuulonsuojaimia kuulovaurioiden välttämiseksi. Terää käsiteltäessä on aina käytettävä käsineitä. Älä koskaan tee säätöjä, kun kone (moottori) on käynnissä (lukuun ottamatta tilanteita, jotka ovat valmistajan erityisesti suosittelemia). Vaihda vaihde vapaalle ennen kuin käynnistät moottorin. Puhdista työskentelyalue ennen työn aloittamista. Käytä sopivia suojavarusteita VAROITUS! Käytä aina hyväksyttyä suojavaatetusta ja -varustusta konetta käyttäessäsi. Suojavaatetus ja -varustus eivät poista onnettomuusvaaraa, mutta oikean vaatetuksen ja oikeiden varusteiden käyttö lieventää vahinkoa onnettomuustilanteessa. Kysy jälleenmyyjältäsi Husqvarnan suosittelemasta hyväksytystä suojavaatetuksesta ja suojavarustuksesta. 8

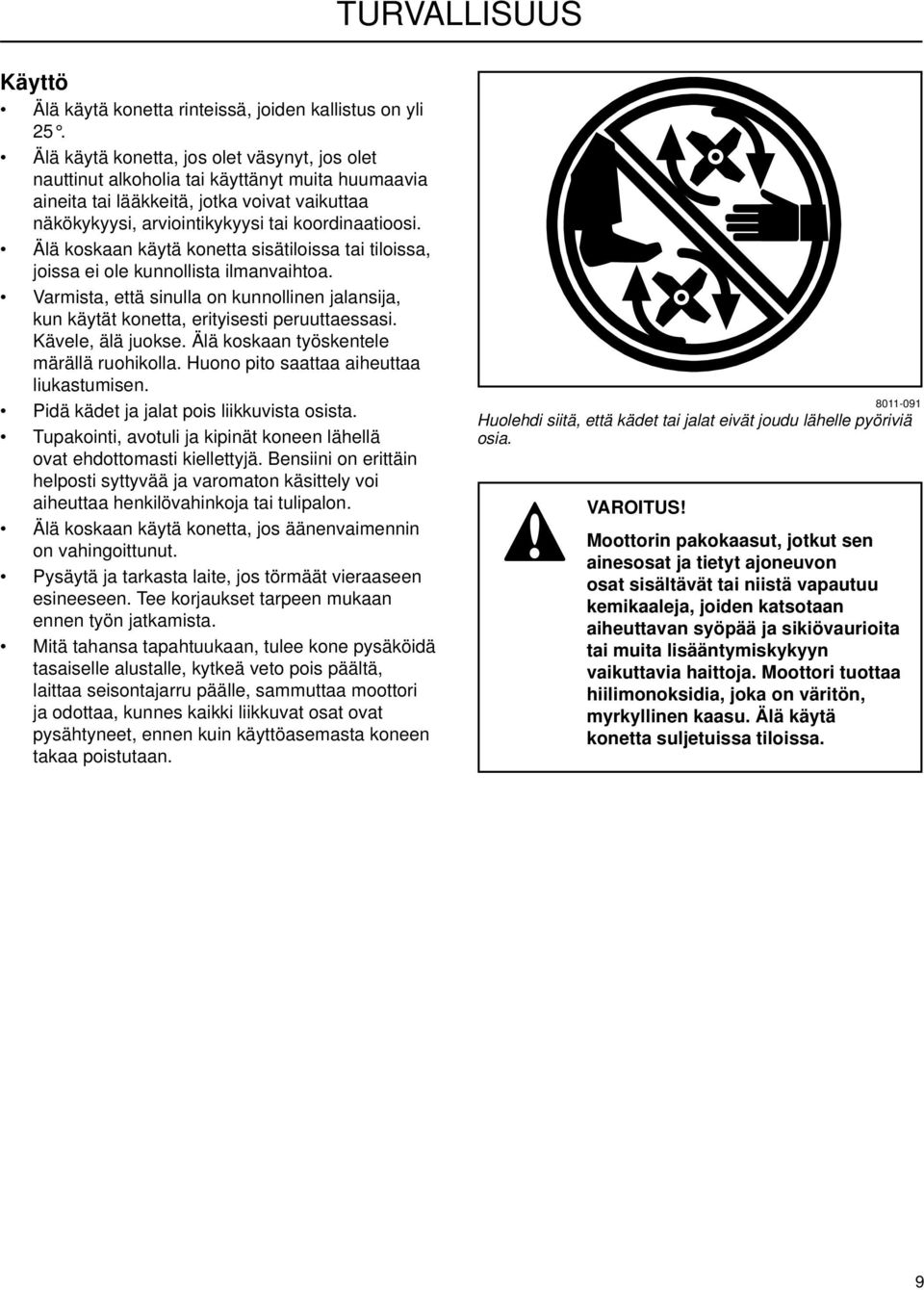

9 TURVALLISUUS Käyttö Älä käytä konetta rinteissä, joiden kallistus on yli 25. Älä käytä konetta, jos olet väsynyt, jos olet nauttinut alkoholia tai käyttänyt muita huumaavia aineita tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, arviointikykyysi tai koordinaatioosi. Älä koskaan käytä konetta sisätiloissa tai tiloissa, joissa ei ole kunnollista ilmanvaihtoa. Varmista, että sinulla on kunnollinen jalansija, kun käytät konetta, erityisesti peruuttaessasi. Kävele, älä juokse. Älä koskaan työskentele märällä ruohikolla. Huono pito saattaa aiheuttaa liukastumisen. Pidä kädet ja jalat pois liikkuvista osista. Tupakointi, avotuli ja kipinät koneen lähellä ovat ehdottomasti kiellettyjä. Bensiini on erittäin helposti syttyvää ja varomaton käsittely voi aiheuttaa henkilövahinkoja tai tulipalon. Älä koskaan käytä konetta, jos äänenvaimennin on vahingoittunut. Pysäytä ja tarkasta laite, jos törmäät vieraaseen esineeseen. Tee korjaukset tarpeen mukaan ennen työn jatkamista. Mitä tahansa tapahtuukaan, tulee kone pysäköidä tasaiselle alustalle, kytkeä veto pois päältä, laittaa seisontajarru päälle, sammuttaa moottori ja odottaa, kunnes kaikki liikkuvat osat ovat pysähtyneet, ennen kuin käyttöasemasta koneen takaa poistutaan Huolehdi siitä, että kädet tai jalat eivät joudu lähelle pyöriviä osia. VAROITUS! Moottorin pakokaasut, jotkut sen ainesosat ja tietyt ajoneuvon osat sisältävät tai niistä vapautuu kemikaaleja, joiden katsotaan aiheuttavan syöpää ja sikiövaurioita tai muita lisääntymiskykyyn vaikuttavia haittoja. Moottori tuottaa hiilimonoksidia, joka on väritön, myrkyllinen kaasu. Älä käytä konetta suljetuissa tiloissa. 9

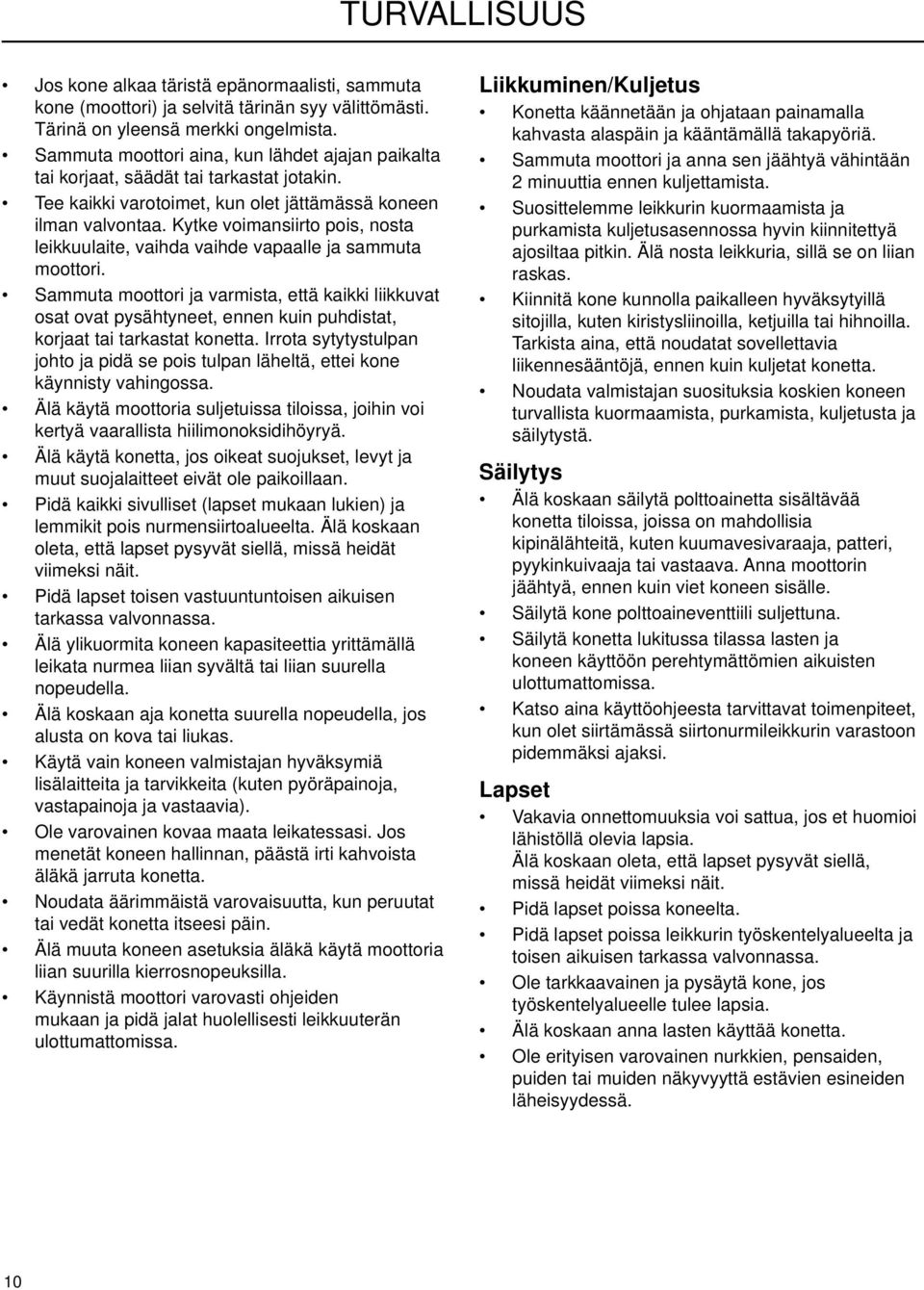

10 TURVALLISUUS Jos kone alkaa täristä epänormaalisti, sammuta kone (moottori) ja selvitä tärinän syy välittömästi. Tärinä on yleensä merkki ongelmista. Sammuta moottori aina, kun lähdet ajajan paikalta tai korjaat, säädät tai tarkastat jotakin. Tee kaikki varotoimet, kun olet jättämässä koneen ilman valvontaa. Kytke voimansiirto pois, nosta leikkuulaite, vaihda vaihde vapaalle ja sammuta moottori. Sammuta moottori ja varmista, että kaikki liikkuvat osat ovat pysähtyneet, ennen kuin puhdistat, korjaat tai tarkastat konetta. Irrota sytytystulpan johto ja pidä se pois tulpan läheltä, ettei kone käynnisty vahingossa. Älä käytä moottoria suljetuissa tiloissa, joihin voi kertyä vaarallista hiilimonoksidihöyryä. Älä käytä konetta, jos oikeat suojukset, levyt ja muut suojalaitteet eivät ole paikoillaan. Pidä kaikki sivulliset (lapset mukaan lukien) ja lemmikit pois nurmensiirtoalueelta. Älä koskaan oleta, että lapset pysyvät siellä, missä heidät viimeksi näit. Pidä lapset toisen vastuuntuntoisen aikuisen tarkassa valvonnassa. Älä ylikuormita koneen kapasiteettia yrittämällä leikata nurmea liian syvältä tai liian suurella nopeudella. Älä koskaan aja konetta suurella nopeudella, jos alusta on kova tai liukas. Käytä vain koneen valmistajan hyväksymiä lisälaitteita ja tarvikkeita (kuten pyöräpainoja, vastapainoja ja vastaavia). Ole varovainen kovaa maata leikatessasi. Jos menetät koneen hallinnan, päästä irti kahvoista äläkä jarruta konetta. Noudata äärimmäistä varovaisuutta, kun peruutat tai vedät konetta itseesi päin. Älä muuta koneen asetuksia äläkä käytä moottoria liian suurilla kierrosnopeuksilla. Käynnistä moottori varovasti ohjeiden mukaan ja pidä jalat huolellisesti leikkuuterän ulottumattomissa. Liikkuminen/Kuljetus Konetta käännetään ja ohjataan painamalla kahvasta alaspäin ja kääntämällä takapyöriä. Sammuta moottori ja anna sen jäähtyä vähintään 2 minuuttia ennen kuljettamista. Suosittelemme leikkurin kuormaamista ja purkamista kuljetusasennossa hyvin kiinnitettyä ajosiltaa pitkin. Älä nosta leikkuria, sillä se on liian raskas. Kiinnitä kone kunnolla paikalleen hyväksytyillä sitojilla, kuten kiristysliinoilla, ketjuilla tai hihnoilla. Tarkista aina, että noudatat sovellettavia liikennesääntöjä, ennen kuin kuljetat konetta. Noudata valmistajan suosituksia koskien koneen turvallista kuormaamista, purkamista, kuljetusta ja säilytystä. Säilytys Älä koskaan säilytä polttoainetta sisältävää konetta tiloissa, joissa on mahdollisia kipinälähteitä, kuten kuumavesivaraaja, patteri, pyykinkuivaaja tai vastaava. Anna moottorin jäähtyä, ennen kuin viet koneen sisälle. Säilytä kone polttoaineventtiili suljettuna. Säilytä konetta lukitussa tilassa lasten ja koneen käyttöön perehtymättömien aikuisten ulottumattomissa. Katso aina käyttöohjeesta tarvittavat toimenpiteet, kun olet siirtämässä siirtonurmileikkurin varastoon pidemmäksi ajaksi. Lapset Vakavia onnettomuuksia voi sattua, jos et huomioi lähistöllä olevia lapsia. Älä koskaan oleta, että lapset pysyvät siellä, missä heidät viimeksi näit. Pidä lapset poissa koneelta. Pidä lapset poissa leikkurin työskentelyalueelta ja toisen aikuisen tarkassa valvonnassa. Ole tarkkaavainen ja pysäytä kone, jos työskentelyalueelle tulee lapsia. Älä koskaan anna lasten käyttää konetta. Ole erityisen varovainen nurkkien, pensaiden, puiden tai muiden näkyvyyttä estävien esineiden läheisyydessä. 10

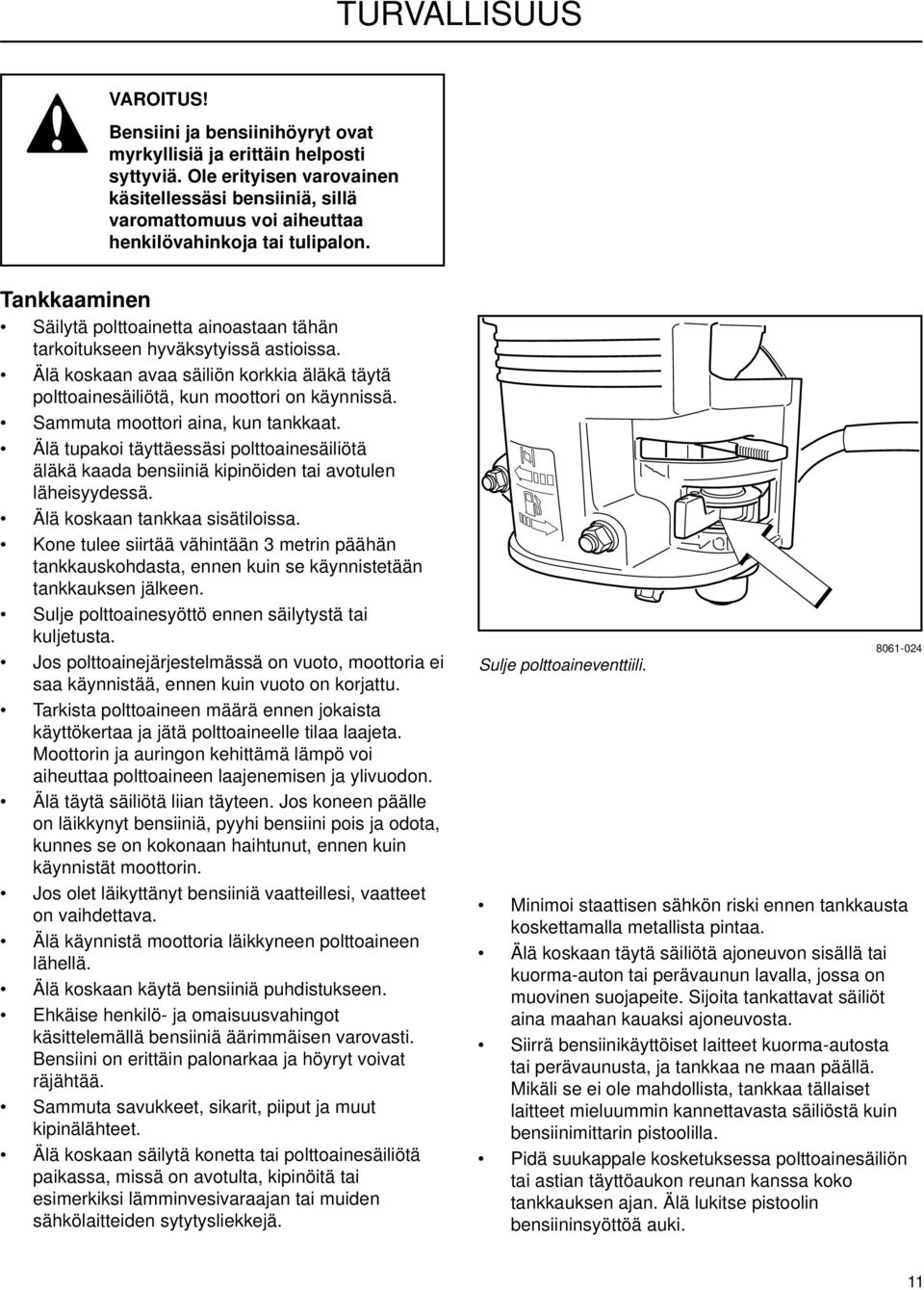

11 TURVALLISUUS VAROITUS! Bensiini ja bensiinihöyryt ovat myrkyllisiä ja erittäin helposti syttyviä. Ole erityisen varovainen käsitellessäsi bensiiniä, sillä varomattomuus voi aiheuttaa henkilövahinkoja tai tulipalon. Tankkaaminen Säilytä polttoainetta ainoastaan tähän tarkoitukseen hyväksytyissä astioissa. Älä koskaan avaa säiliön korkkia äläkä täytä polttoainesäiliötä, kun moottori on käynnissä. Sammuta moottori aina, kun tankkaat. Älä tupakoi täyttäessäsi polttoainesäiliötä äläkä kaada bensiiniä kipinöiden tai avotulen läheisyydessä. Älä koskaan tankkaa sisätiloissa. Kone tulee siirtää vähintään 3 metrin päähän tankkauskohdasta, ennen kuin se käynnistetään tankkauksen jälkeen. Sulje polttoainesyöttö ennen säilytystä tai kuljetusta. Jos polttoainejärjestelmässä on vuoto, moottoria ei saa käynnistää, ennen kuin vuoto on korjattu. Tarkista polttoaineen määrä ennen jokaista käyttökertaa ja jätä polttoaineelle tilaa laajeta. Moottorin ja auringon kehittämä lämpö voi aiheuttaa polttoaineen laajenemisen ja ylivuodon. Älä täytä säiliötä liian täyteen. Jos koneen päälle on läikkynyt bensiiniä, pyyhi bensiini pois ja odota, kunnes se on kokonaan haihtunut, ennen kuin käynnistät moottorin. Jos olet läikyttänyt bensiiniä vaatteillesi, vaatteet on vaihdettava. Älä käynnistä moottoria läikkyneen polttoaineen lähellä. Älä koskaan käytä bensiiniä puhdistukseen. Ehkäise henkilö- ja omaisuusvahingot käsittelemällä bensiiniä äärimmäisen varovasti. Bensiini on erittäin palonarkaa ja höyryt voivat räjähtää. Sammuta savukkeet, sikarit, piiput ja muut kipinälähteet. Älä koskaan säilytä konetta tai polttoainesäiliötä paikassa, missä on avotulta, kipinöitä tai esimerkiksi lämminvesivaraajan tai muiden sähkölaitteiden sytytysliekkejä. Sulje polttoaineventtiili Minimoi staattisen sähkön riski ennen tankkausta koskettamalla metallista pintaa. Älä koskaan täytä säiliötä ajoneuvon sisällä tai kuorma-auton tai perävaunun lavalla, jossa on muovinen suojapeite. Sijoita tankattavat säiliöt aina maahan kauaksi ajoneuvosta. Siirrä bensiinikäyttöiset laitteet kuorma-autosta tai perävaunusta, ja tankkaa ne maan päällä. Mikäli se ei ole mahdollista, tankkaa tällaiset laitteet mieluummin kannettavasta säiliöstä kuin bensiinimittarin pistoolilla. Pidä suukappale kosketuksessa polttoainesäiliön tai astian täyttöaukon reunan kanssa koko tankkauksen ajan. Älä lukitse pistoolin bensiininsyöttöä auki. 11

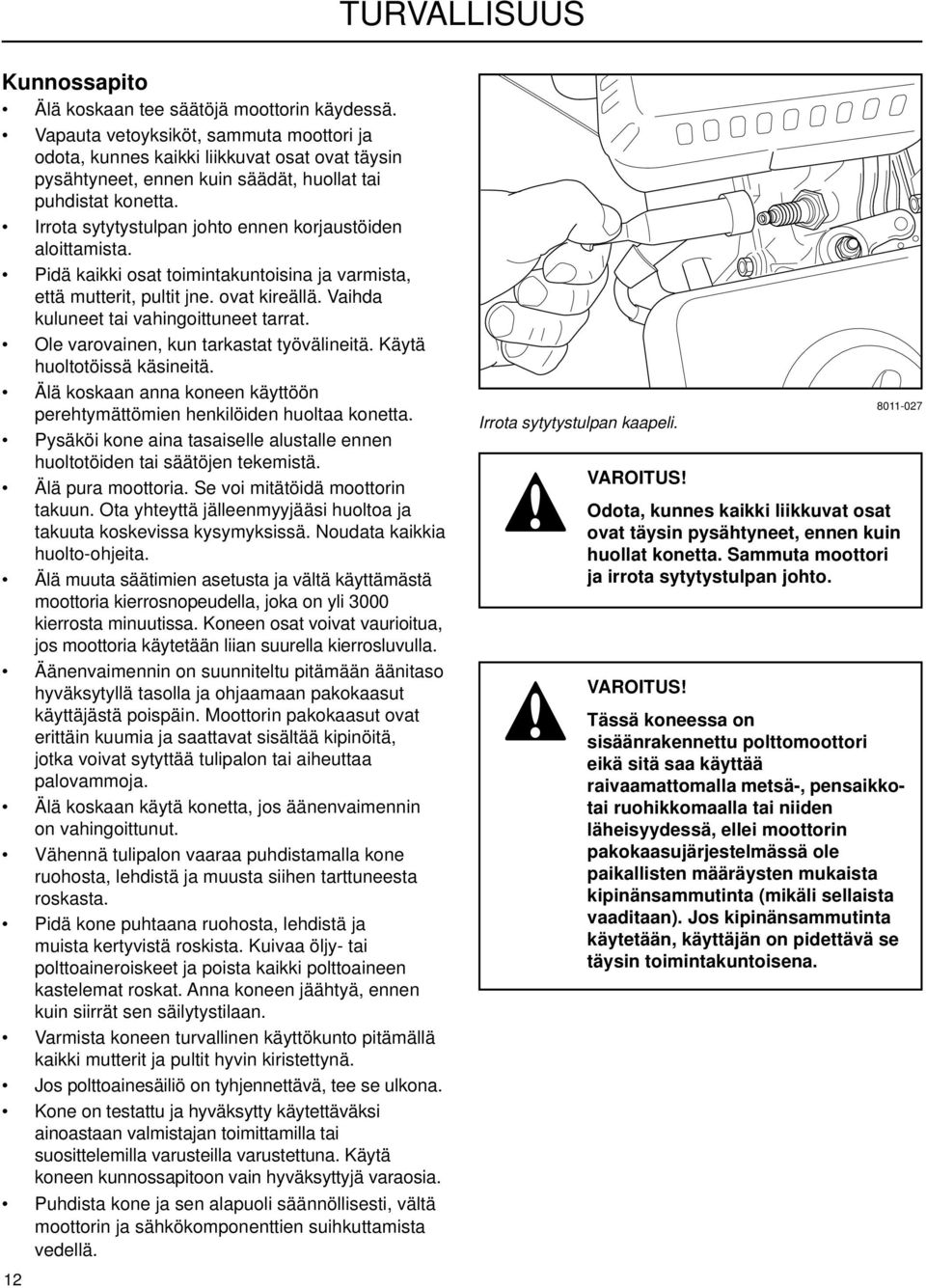

12 TURVALLISUUS Kunnossapito Älä koskaan tee säätöjä moottorin käydessä. Vapauta vetoyksiköt, sammuta moottori ja odota, kunnes kaikki liikkuvat osat ovat täysin pysähtyneet, ennen kuin säädät, huollat tai puhdistat konetta. Irrota sytytystulpan johto ennen korjaustöiden aloittamista. Pidä kaikki osat toimintakuntoisina ja varmista, että mutterit, pultit jne. ovat kireällä. Vaihda kuluneet tai vahingoittuneet tarrat. Ole varovainen, kun tarkastat työvälineitä. Käytä huoltotöissä käsineitä. Älä koskaan anna koneen käyttöön perehtymättömien henkilöiden huoltaa konetta. Pysäköi kone aina tasaiselle alustalle ennen huoltotöiden tai säätöjen tekemistä. Älä pura moottoria. Se voi mitätöidä moottorin takuun. Ota yhteyttä jälleenmyyjääsi huoltoa ja takuuta koskevissa kysymyksissä. Noudata kaikkia huolto-ohjeita. Älä muuta säätimien asetusta ja vältä käyttämästä moottoria kierrosnopeudella, joka on yli 3000 kierrosta minuutissa. Koneen osat voivat vaurioitua, jos moottoria käytetään liian suurella kierrosluvulla. Äänenvaimennin on suunniteltu pitämään äänitaso hyväksytyllä tasolla ja ohjaamaan pakokaasut käyttäjästä poispäin. Moottorin pakokaasut ovat erittäin kuumia ja saattavat sisältää kipinöitä, jotka voivat sytyttää tulipalon tai aiheuttaa palovammoja. Älä koskaan käytä konetta, jos äänenvaimennin on vahingoittunut. Vähennä tulipalon vaaraa puhdistamalla kone ruohosta, lehdistä ja muusta siihen tarttuneesta roskasta. Pidä kone puhtaana ruohosta, lehdistä ja muista kertyvistä roskista. Kuivaa öljy- tai polttoaineroiskeet ja poista kaikki polttoaineen kastelemat roskat. Anna koneen jäähtyä, ennen kuin siirrät sen säilytystilaan. Varmista koneen turvallinen käyttökunto pitämällä kaikki mutterit ja pultit hyvin kiristettynä. Jos polttoainesäiliö on tyhjennettävä, tee se ulkona. Kone on testattu ja hyväksytty käytettäväksi ainoastaan valmistajan toimittamilla tai suosittelemilla varusteilla varustettuna. Käytä koneen kunnossapitoon vain hyväksyttyjä varaosia. Puhdista kone ja sen alapuoli säännöllisesti, vältä moottorin ja sähkökomponenttien suihkuttamista vedellä. Irrota sytytystulpan kaapeli VAROITUS! Odota, kunnes kaikki liikkuvat osat ovat täysin pysähtyneet, ennen kuin huollat konetta. Sammuta moottori ja irrota sytytystulpan johto. VAROITUS! Tässä koneessa on sisäänrakennettu polttomoottori eikä sitä saa käyttää raivaamattomalla metsä-, pensaikkotai ruohikkomaalla tai niiden läheisyydessä, ellei moottorin pakokaasujärjestelmässä ole paikallisten määräysten mukaista kipinänsammutinta (mikäli sellaista vaaditaan). Jos kipinänsammutinta käytetään, käyttäjän on pidettävä se täysin toimintakuntoisena. 12

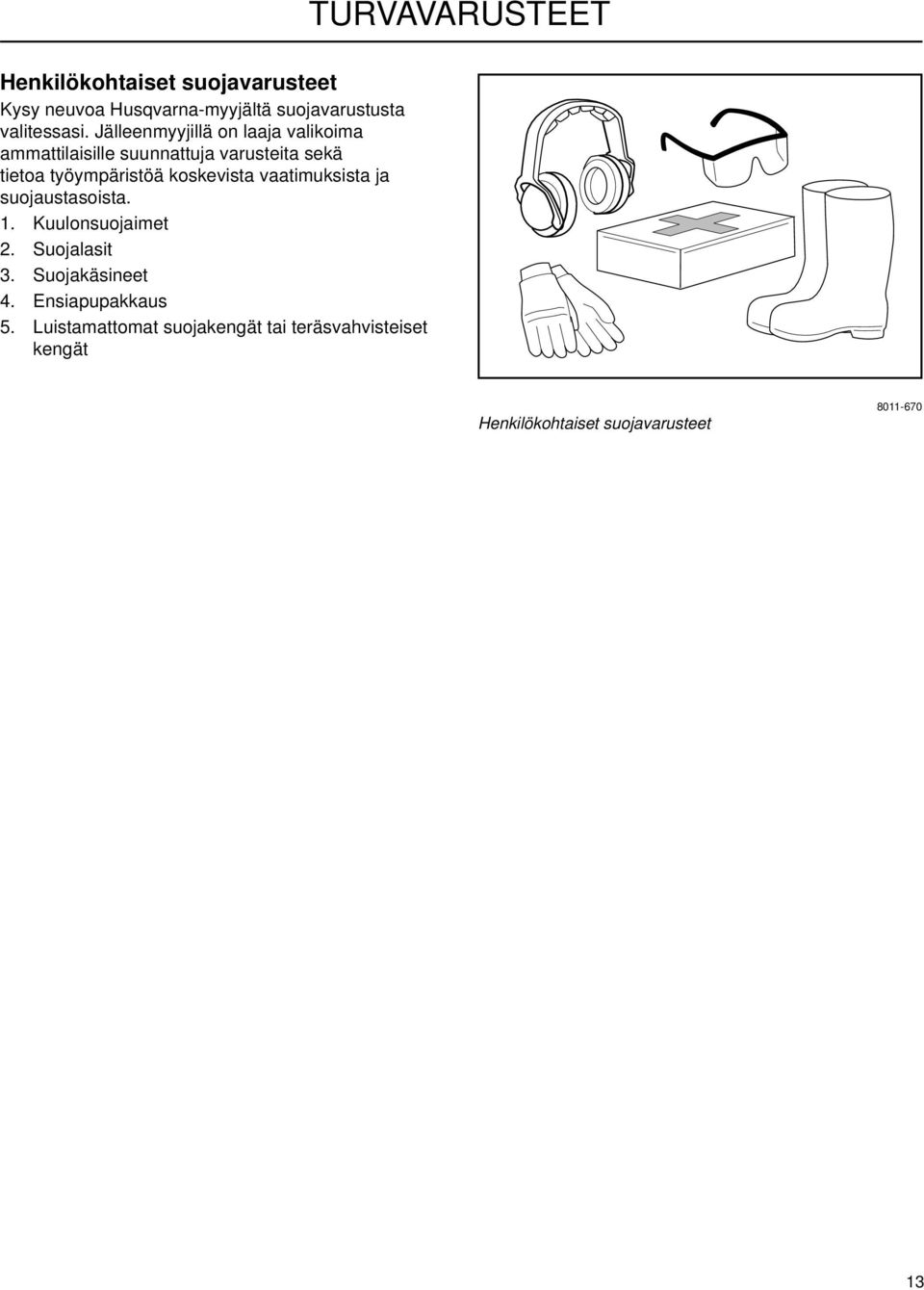

13 TURVAVARUSTEET Henkilökohtaiset suojavarusteet Kysy neuvoa Husqvarna-myyjältä suojavarustusta valitessasi. Jälleenmyyjillä on laaja valikoima ammattilaisille suunnattuja varusteita sekä tietoa työympäristöä koskevista vaatimuksista ja suojaustasoista. 1. Kuulonsuojaimet 2. Suojalasit 3. Suojakäsineet 4. Ensiapupakkaus 5. Luistamattomat suojakengät tai teräsvahvisteiset kengät Henkilökohtaiset suojavarusteet

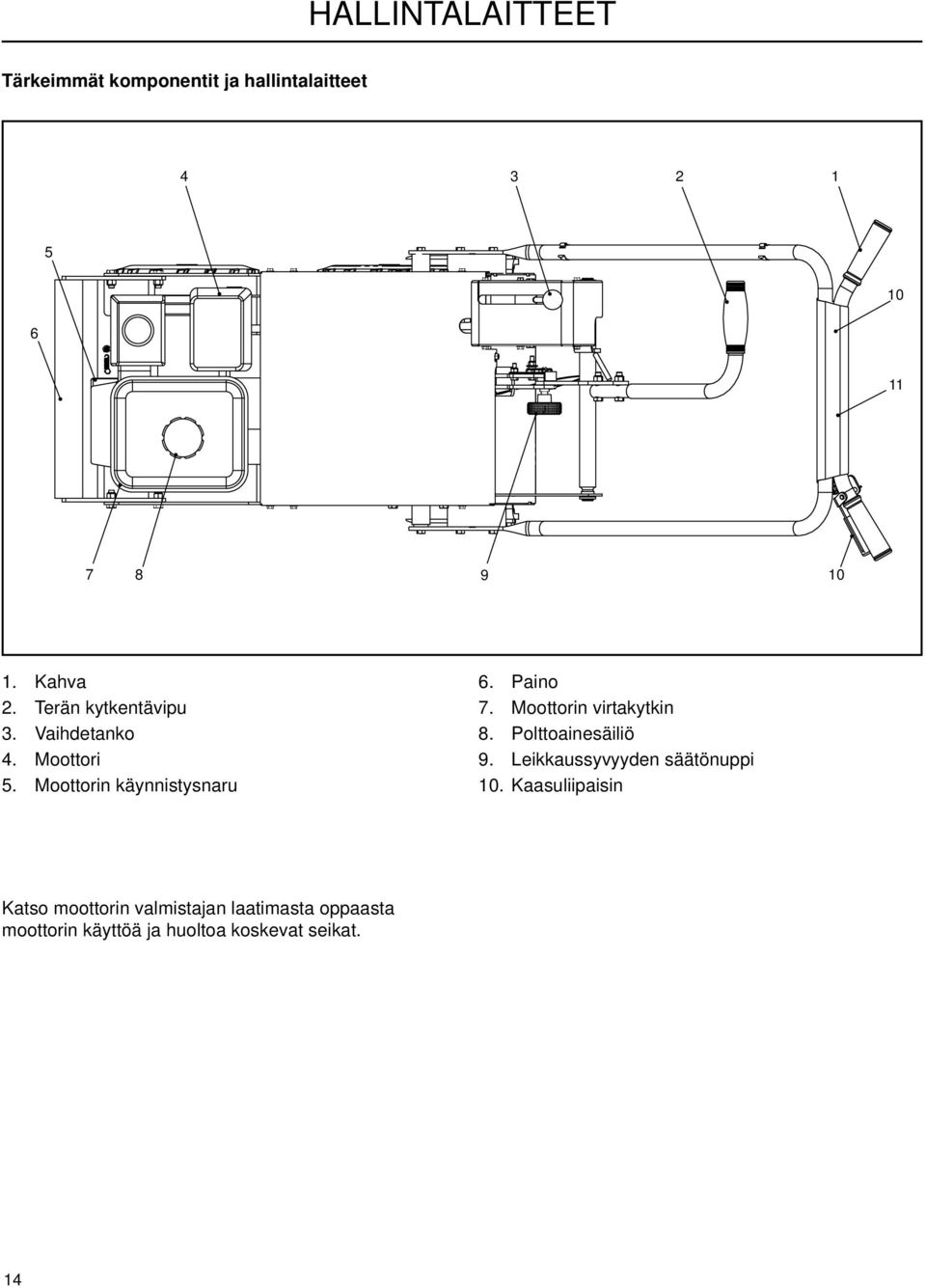

14 HALLINTALAITTEET Tärkeimmät komponentit ja hallintalaitteet Kahva 2. Terän kytkentävipu 3. Vaihdetanko 4. Moottori 5. Moottorin käynnistysnaru 6. Paino 7. Moottorin virtakytkin 8. Polttoainesäiliö 9. Leikkaussyvyyden säätönuppi 10. Kaasuliipaisin Katso moottorin valmistajan laatimasta oppaasta moottorin käyttöä ja huoltoa koskevat seikat. 14

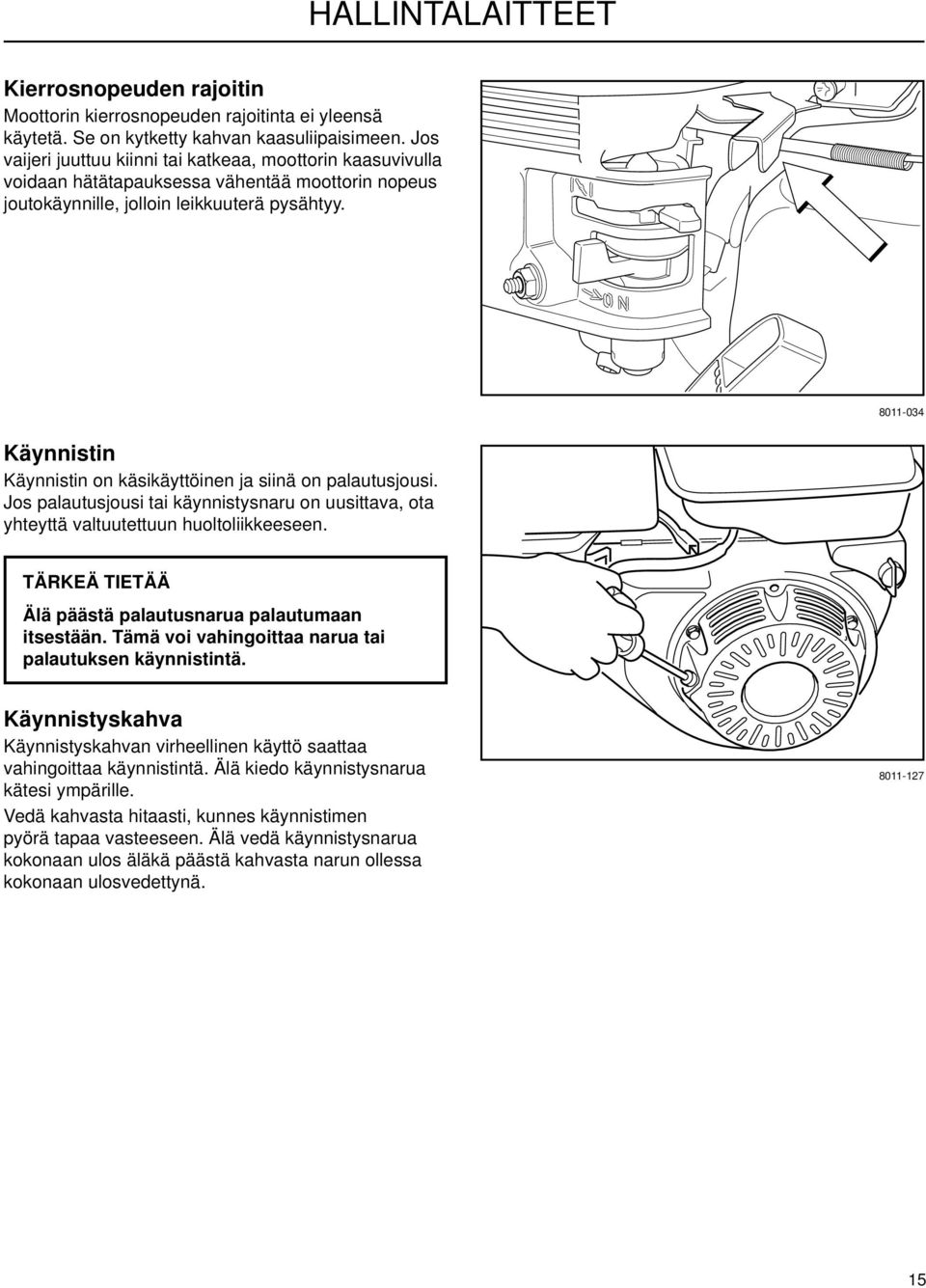

15 HALLINTALAITTEET Kierrosnopeuden rajoitin Moottorin kierrosnopeuden rajoitinta ei yleensä käytetä. Se on kytketty kahvan kaasuliipaisimeen. Jos vaijeri juuttuu kiinni tai katkeaa, moottorin kaasuvivulla voidaan hätätapauksessa vähentää moottorin nopeus joutokäynnille, jolloin leikkuuterä pysähtyy Käynnistin Käynnistin on käsikäyttöinen ja siinä on palautusjousi. Jos palautusjousi tai käynnistysnaru on uusittava, ota yhteyttä valtuutettuun huoltoliikkeeseen. TÄRKEÄ TIETÄÄ Älä päästä palautusnarua palautumaan itsestään. Tämä voi vahingoittaa narua tai palautuksen käynnistintä. Käynnistyskahva Käynnistyskahvan virheellinen käyttö saattaa vahingoittaa käynnistintä. Älä kiedo käynnistysnarua kätesi ympärille. Vedä kahvasta hitaasti, kunnes käynnistimen pyörä tapaa vasteeseen. Älä vedä käynnistysnarua kokonaan ulos äläkä päästä kahvasta narun ollessa kokonaan ulosvedettynä

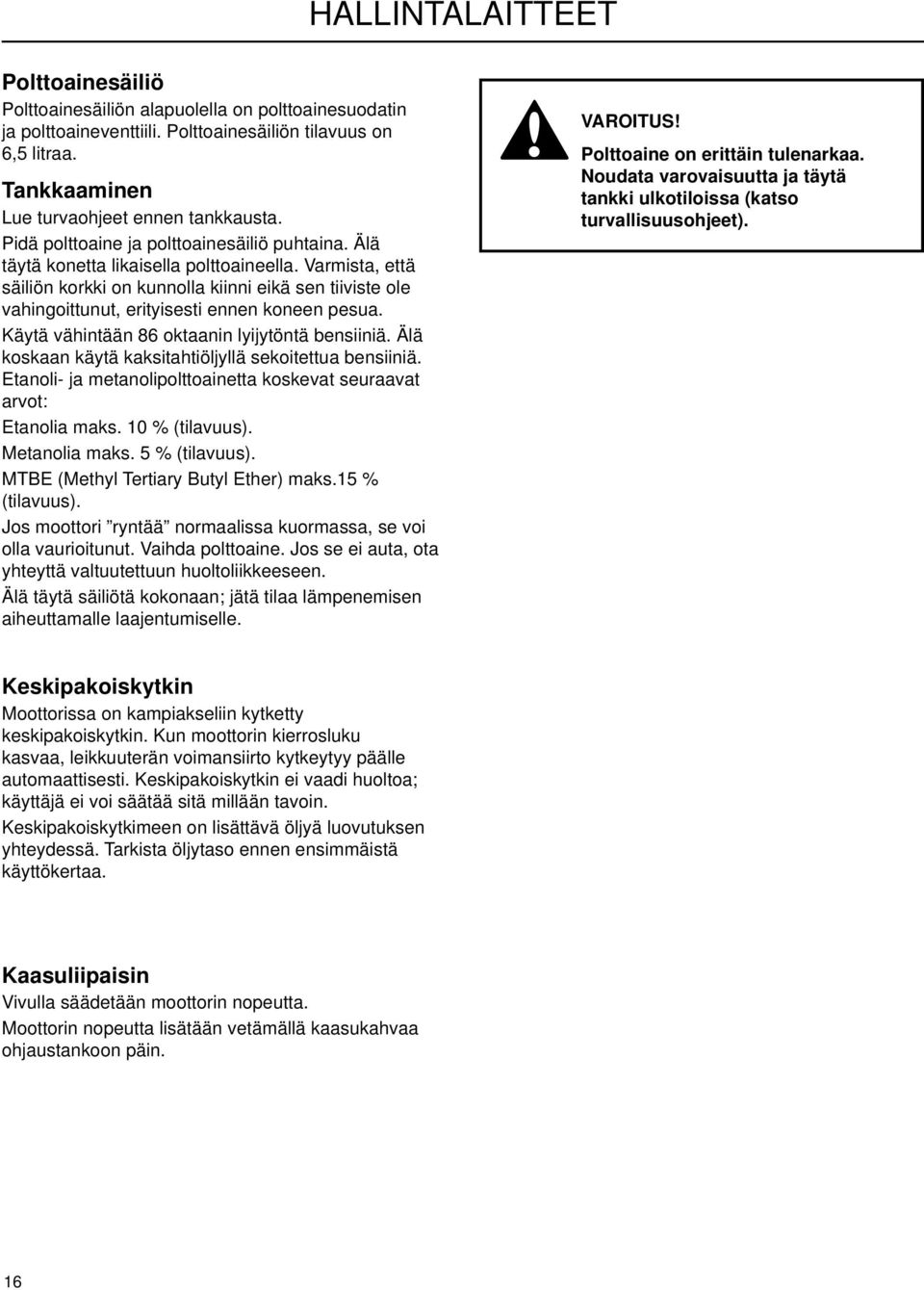

16 HALLINTALAITTEET Polttoainesäiliö Polttoainesäiliön alapuolella on polttoainesuodatin ja polttoaineventtiili. Polttoainesäiliön tilavuus on 6,5 litraa. Tankkaaminen Lue turvaohjeet ennen tankkausta. Pidä polttoaine ja polttoainesäiliö puhtaina. Älä täytä konetta likaisella polttoaineella. Varmista, että säiliön korkki on kunnolla kiinni eikä sen tiiviste ole vahingoittunut, erityisesti ennen koneen pesua. Käytä vähintään 86 oktaanin lyijytöntä bensiiniä. Älä koskaan käytä kaksitahtiöljyllä sekoitettua bensiiniä. Etanoli- ja metanolipolttoainetta koskevat seuraavat arvot: Etanolia maks. 10 % (tilavuus). Metanolia maks. 5 % (tilavuus). MTBE (Methyl Tertiary Butyl Ether) maks.15 % (tilavuus). Jos moottori ryntää normaalissa kuormassa, se voi olla vaurioitunut. Vaihda polttoaine. Jos se ei auta, ota yhteyttä valtuutettuun huoltoliikkeeseen. Älä täytä säiliötä kokonaan; jätä tilaa lämpenemisen aiheuttamalle laajentumiselle. VAROITUS! Polttoaine on erittäin tulenarkaa. Noudata varovaisuutta ja täytä tankki ulkotiloissa (katso turvallisuusohjeet). Keskipakoiskytkin Moottorissa on kampiakseliin kytketty keskipakoiskytkin. Kun moottorin kierrosluku kasvaa, leikkuuterän voimansiirto kytkeytyy päälle automaattisesti. Keskipakoiskytkin ei vaadi huoltoa; käyttäjä ei voi säätää sitä millään tavoin. Keskipakoiskytkimeen on lisättävä öljyä luovutuksen yhteydessä. Tarkista öljytaso ennen ensimmäistä käyttökertaa. Kaasuliipaisin Vivulla säädetään moottorin nopeutta. Moottorin nopeutta lisätään vetämällä kaasukahvaa ohjaustankoon päin. 16

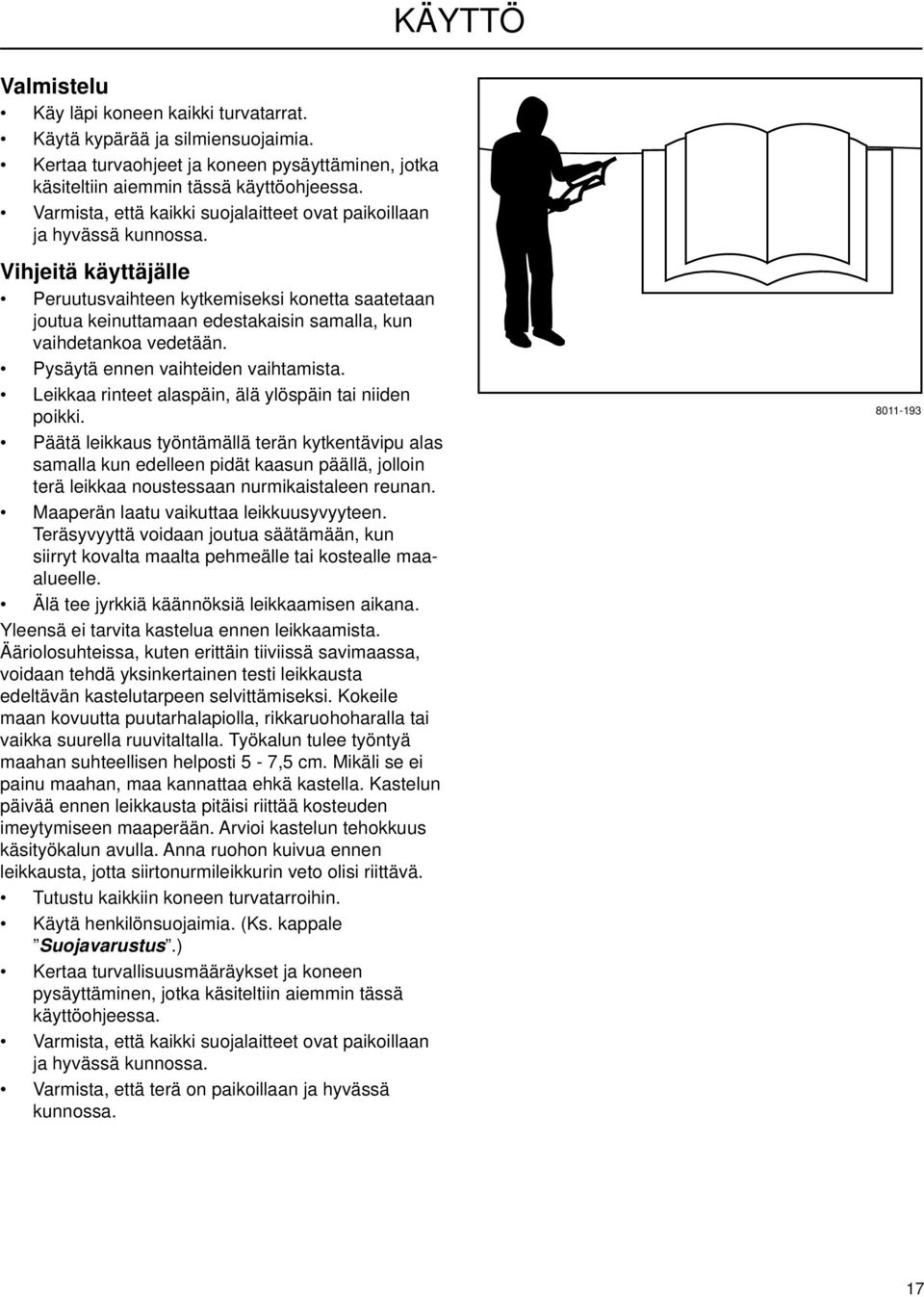

17 KÄYTTÖ Valmistelu Käy läpi koneen kaikki turvatarrat. Käytä kypärää ja silmiensuojaimia. Kertaa turvaohjeet ja koneen pysäyttäminen, jotka käsiteltiin aiemmin tässä käyttöohjeessa. Varmista, että kaikki suojalaitteet ovat paikoillaan ja hyvässä kunnossa. Vihjeitä käyttäjälle Peruutusvaihteen kytkemiseksi konetta saatetaan joutua keinuttamaan edestakaisin samalla, kun vaihdetankoa vedetään. Pysäytä ennen vaihteiden vaihtamista. Leikkaa rinteet alaspäin, älä ylöspäin tai niiden poikki. Päätä leikkaus työntämällä terän kytkentävipu alas samalla kun edelleen pidät kaasun päällä, jolloin terä leikkaa noustessaan nurmikaistaleen reunan. Maaperän laatu vaikuttaa leikkuusyvyyteen. Teräsyvyyttä voidaan joutua säätämään, kun siirryt kovalta maalta pehmeälle tai kostealle maaalueelle. Älä tee jyrkkiä käännöksiä leikkaamisen aikana. Yleensä ei tarvita kastelua ennen leikkaamista. Ääriolosuhteissa, kuten erittäin tiiviissä savimaassa, voidaan tehdä yksinkertainen testi leikkausta edeltävän kastelutarpeen selvittämiseksi. Kokeile maan kovuutta puutarhalapiolla, rikkaruohoharalla tai vaikka suurella ruuvitaltalla. Työkalun tulee työntyä maahan suhteellisen helposti 5-7,5 cm. Mikäli se ei painu maahan, maa kannattaa ehkä kastella. Kastelun päivää ennen leikkausta pitäisi riittää kosteuden imeytymiseen maaperään. Arvioi kastelun tehokkuus käsityökalun avulla. Anna ruohon kuivua ennen leikkausta, jotta siirtonurmileikkurin veto olisi riittävä. Tutustu kaikkiin koneen turvatarroihin. Käytä henkilönsuojaimia. (Ks. kappale Suojavarustus.) Kertaa turvallisuusmääräykset ja koneen pysäyttäminen, jotka käsiteltiin aiemmin tässä käyttöohjeessa. Varmista, että kaikki suojalaitteet ovat paikoillaan ja hyvässä kunnossa. Varmista, että terä on paikoillaan ja hyvässä kunnossa

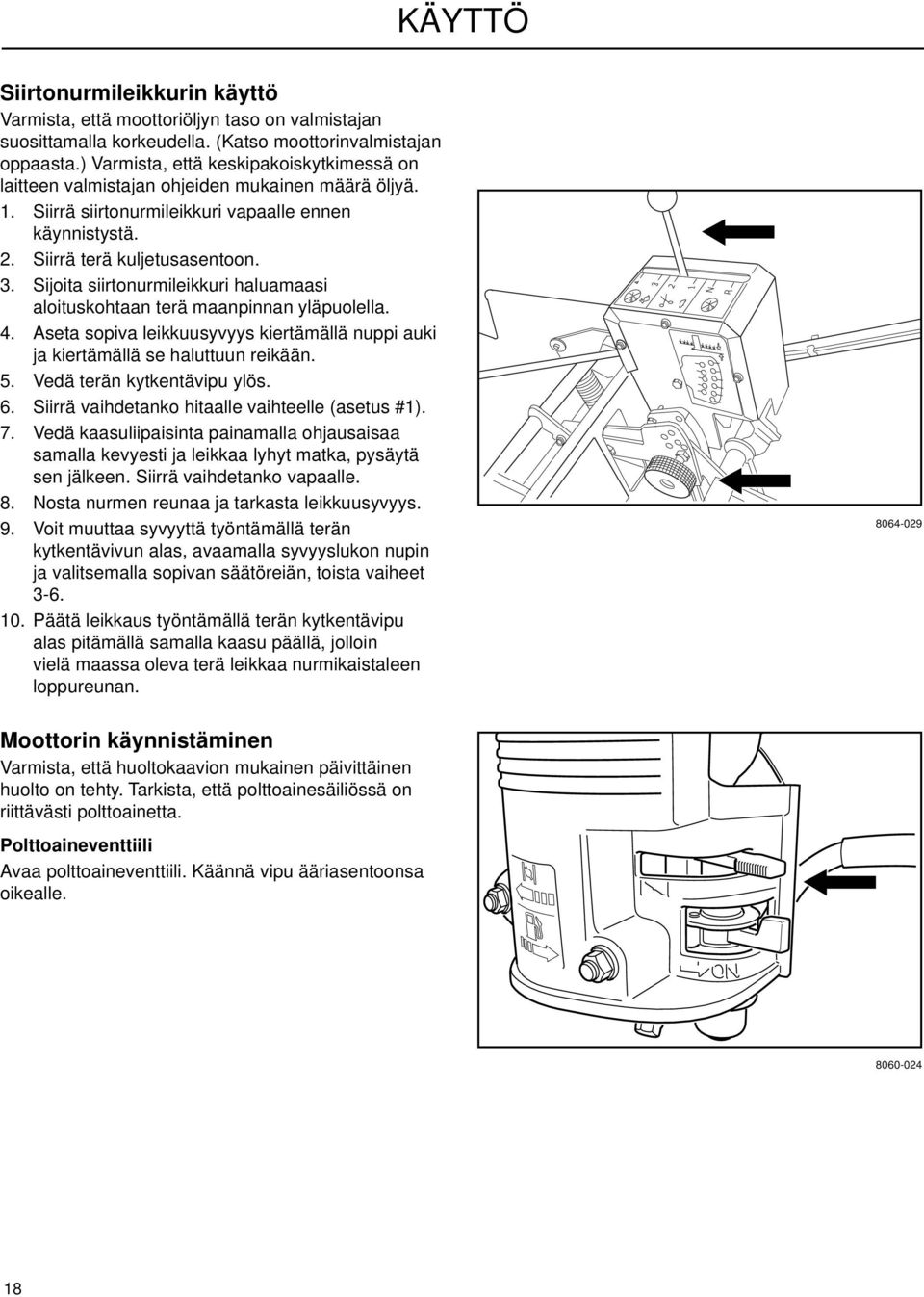

18 KÄYTTÖ Siirtonurmileikkurin käyttö Varmista, että moottoriöljyn taso on valmistajan suosittamalla korkeudella. (Katso moottorinvalmistajan oppaasta.) Varmista, että keskipakoiskytkimessä on laitteen valmistajan ohjeiden mukainen määrä öljyä. 1. Siirrä siirtonurmileikkuri vapaalle ennen käynnistystä. 2. Siirrä terä kuljetusasentoon. 3. Sijoita siirtonurmileikkuri haluamaasi aloituskohtaan terä maanpinnan yläpuolella. 4. Aseta sopiva leikkuusyvyys kiertämällä nuppi auki ja kiertämällä se haluttuun reikään. 5. Vedä terän kytkentävipu ylös. 6. Siirrä vaihdetanko hitaalle vaihteelle (asetus #1). 7. Vedä kaasuliipaisinta painamalla ohjausaisaa samalla kevyesti ja leikkaa lyhyt matka, pysäytä sen jälkeen. Siirrä vaihdetanko vapaalle. 8. Nosta nurmen reunaa ja tarkasta leikkuusyvyys. 9. Voit muuttaa syvyyttä työntämällä terän kytkentävivun alas, avaamalla syvyyslukon nupin ja valitsemalla sopivan säätöreiän, toista vaiheet Päätä leikkaus työntämällä terän kytkentävipu alas pitämällä samalla kaasu päällä, jolloin vielä maassa oleva terä leikkaa nurmikaistaleen loppureunan Moottorin käynnistäminen Varmista, että huoltokaavion mukainen päivittäinen huolto on tehty. Tarkista, että polttoainesäiliössä on riittävästi polttoainetta. Polttoaineventtiili Avaa polttoaineventtiili. Käännä vipu ääriasentoonsa oikealle

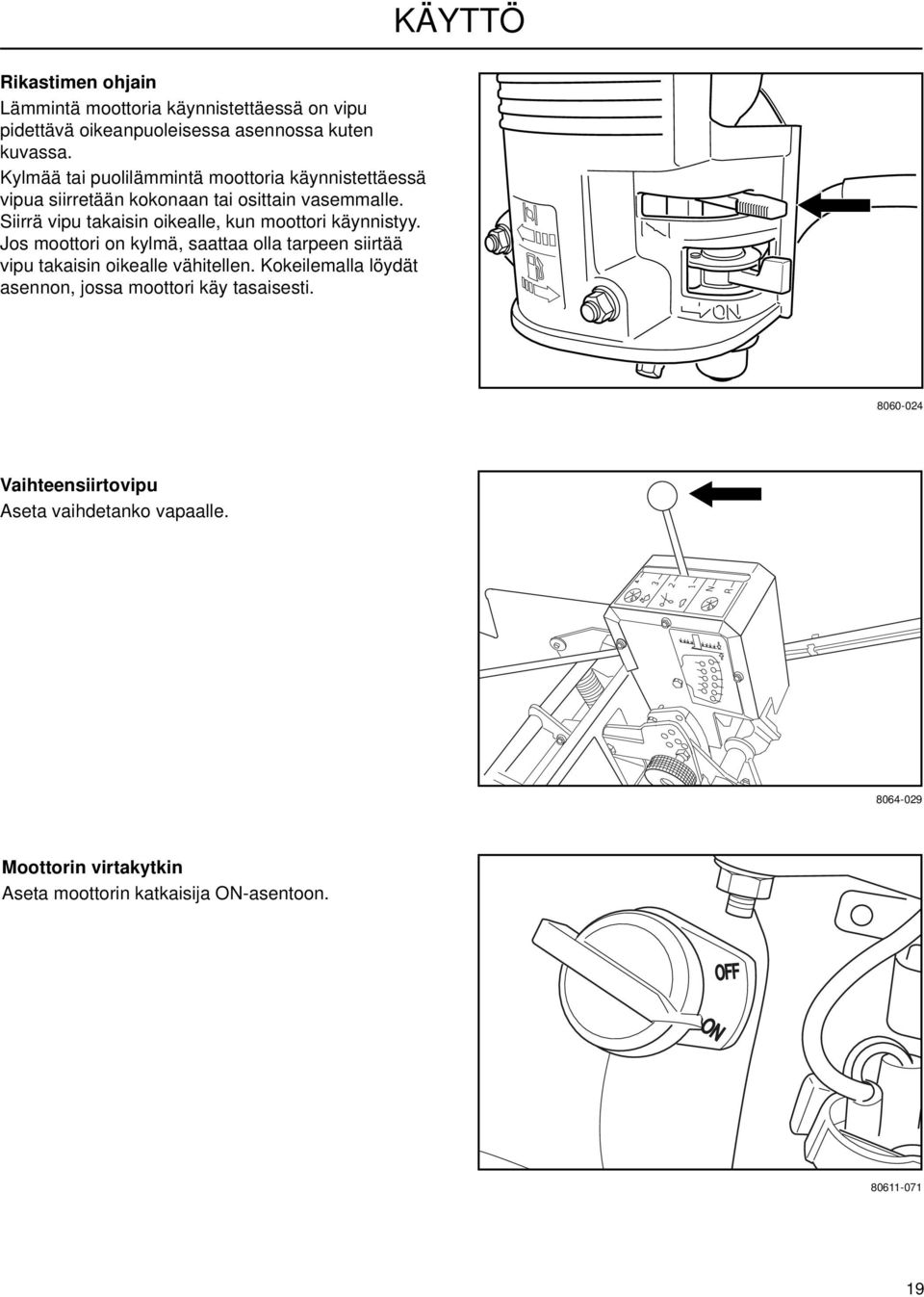

19 KÄYTTÖ Rikastimen ohjain Lämmintä moottoria käynnistettäessä on vipu pidettävä oikeanpuoleisessa asennossa kuten kuvassa. Kylmää tai puolilämmintä moottoria käynnistettäessä vipua siirretään kokonaan tai osittain vasemmalle. Siirrä vipu takaisin oikealle, kun moottori käynnistyy. Jos moottori on kylmä, saattaa olla tarpeen siirtää vipu takaisin oikealle vähitellen. Kokeilemalla löydät asennon, jossa moottori käy tasaisesti Vaihteensiirtovipu Aseta vaihdetanko vapaalle Moottorin virtakytkin Aseta moottorin katkaisija ON-asentoon. OFF ON

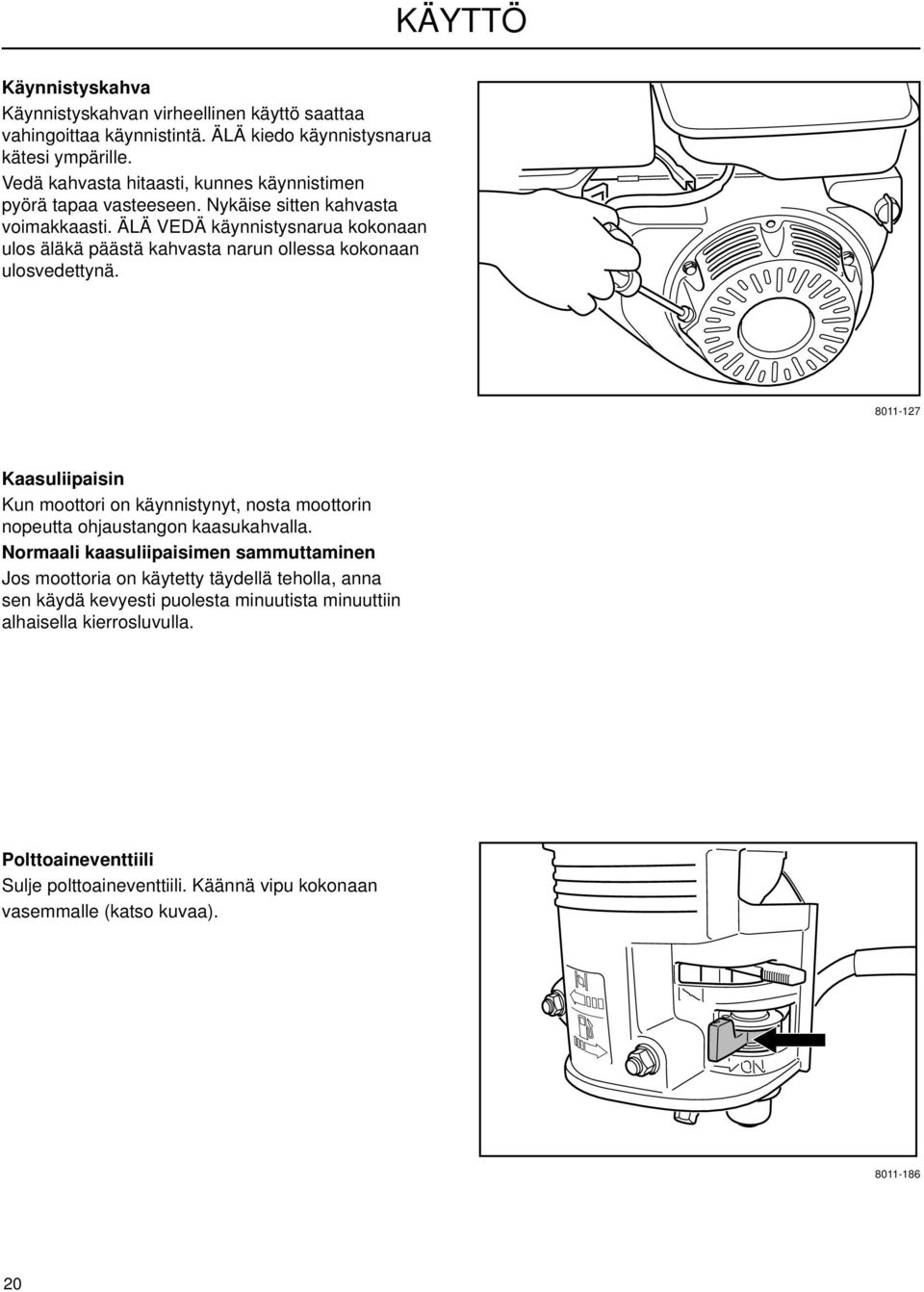

20 KÄYTTÖ Käynnistyskahva Käynnistyskahvan virheellinen käyttö saattaa vahingoittaa käynnistintä. ÄLÄ kiedo käynnistysnarua kätesi ympärille. Vedä kahvasta hitaasti, kunnes käynnistimen pyörä tapaa vasteeseen. Nykäise sitten kahvasta voimakkaasti. ÄLÄ VEDÄ käynnistysnarua kokonaan ulos äläkä päästä kahvasta narun ollessa kokonaan ulosvedettynä Kaasuliipaisin Kun moottori on käynnistynyt, nosta moottorin nopeutta ohjaustangon kaasukahvalla. Normaali kaasuliipaisimen sammuttaminen Jos moottoria on käytetty täydellä teholla, anna sen käydä kevyesti puolesta minuutista minuuttiin alhaisella kierrosluvulla. Polttoaineventtiili Sulje polttoaineventtiili. Käännä vipu kokonaan vasemmalle (katso kuvaa)

21 KÄYTTÖ Käyttö rinteissä Leikkaa koneella rinteissä alaspäin ennemmin kuin rinteiden poikki. Leikkuusyvyydestä tulee näin tasaisempi ja koneen vakaus on parempi. Vältä kääntymistä rinteissä. Peruuta rinnettä ylös peruutusvaihteella, ja leikkaa sen jälkeen alamäkeen. Kuljetus Nosta terä työntämällä terän kytkentävipu alas. Valitse sopiva vaihde (pieni vaihde tai peruutus). Vedä kaasuliipaisimesta pitämällä samalla tukevalla otteella ohjausaisasta. Kuormaa leikkuri kuorma-autoon tai perävaunuun ajamalla se pienellä vaihteella ajosiltoja pitkin. ÄLÄ NOSTA! Konetta ei ole tarkoitettu nostettavaksi käsin. Jarru Seisontajarru kytketään polkaisemalla vipua A. Seisontajarru vapautetaan vetämällä vipu B ulos. A B

22 KUNNOSSAPITO Huoltokaavio Seuraavassa on luettelo huoltotoimenpiteistä, jotka koneelle on tehtävä. Ne huoltotoimet, joita ei kuvata tässä käyttöohjeessa, on annettava valtuutetun huoltoliikkeen suoritettavaksi. VAROITUS! Mitään huoltotoimenpiteitä ei saa tehdä moottorille tai yksikölle, ellei: moottoria ole sammutettu. sytytyskaapelia ole irrotettu sytytystulpasta. kone ole turvallisesti pysäköitynä niin, ettei se kallistu tai lähde rullaamaan. HUOLTOVÄLIT - KUUKAUTTA/TUNTIA Päivittäin -/10 1/25 3/50 6/100 12/300 KUNNOSSAPITO Tarkista moottoriöljyn öljytaso 7) Vaihda moottoriöljy 1, 7) Tarkista ilmansuodatin Puhdista ilmansuodatin 1, 7) 1, 7) Vaihda ilmansuodatinpatruuna 1, 7) Tarkista ja puhdista sytytystulppa 7) Vaihda sytytystulppa 7) Tarkista moottorin katkaisijan toiminta 3, 7) Tarkista joutokäyntinopeus 7) Tarkista ja säädä venttiilivälykset 4) Puhdista polttoainesäiliö 4) Tarkista ja tarvittaessa uusi polttoaineletkut 4, 5) Tarkista kaasuliipaisin ja -vaijeri 3) Tarkista terä 3) Tarkista tarrat ja varoitukset 3) Tarkista hihnan kunto ja kireys 3) Tarkista koneen runko, pultit ja kiinnitysruuvit Puhdista ja öljyä kääntyvät kohdat Tarkista moottorin kierrosnopeus (3000 kierr./min) 7) 1) Ensimmäinen vaihto 20 tunnin jälkeen. 2) Pölyisissä olosuhteissa huoltoa tarvitaan useammin. 3) Ennen jokaista käyttökertaa. 4) Valtuutetun huoltoliikkeen suoritettava. 5) Tehdään joka toinen vuosi. 6) Voitele neljän tunnin välein. 7) Katso moottorin valmistajan laatimasta omistajan oppaasta. 22

23 KUNNOSSAPITO Käyttöhihna Säädä viikoittain. VAROITUS! Estä moottorin käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. Terä VAROITUS! Terät ovat teräviä. Suojaa kätesi käsineillä ja/tai kääri terät tukevaan kankaaseen, kun käsittelet niitä. Parhaaseen nurmenleikkuutulokseen päästään pitämällä terä terävänä ja ehjänä. Vääntyneet tai murtuneet terät tai terät, joissa on isoja lovia, on vaihdettava. Tarkista terän kiinnitys. TÄRKEÄ TIETÄÄ Terän teroitus on annettava valtuutetun huoltoliikkeen tehtäväksi. Törmäyksessä vaurioituneet terät on vaihdettava. Anna huoltoliikkeen päättää, voiko terän korjata/hioa vai onko se vaihdettava. Terän kuluminen Siirtonurmileikkurin terät voivat kulua nopeasti maaperän laadusta riippuen. Vaihda terä, kun se on kulunut 3,8 cm:iin tai sen alle. Säilytä terän alaprofi ili. Pidä terän sivut terävinä. 1½

24 KUNNOSSAPITO Terän vaihtaminen VAROITUS! Terät ovat teräviä. Suojaa kätesi käsineillä ja/tai kääri terät tukevaan kankaaseen, kun käsittelet niitä. Ota pois kuusi (6) pulttia, jotka kiinnittävät terän sivutukiin. Asenna uusi terä mukana toimitetuilla uusilla kiinnittimillä. Kiinnittimen vääntömomentti on 42 Nm. Hihnan vaihtaminen 1. Ota yläsuojus pois. 2. Siirrä hihna pois yläpyörältä. 3. Poista ja vaihda hihna. Ketjun kireyden säätäminen Säädä viikoittain. Ylempi ketju Säätöä ei tarvita. Alempi ketju 1. Ota ketjunsuojus pois. 2. Kallista siirtonurmileikkuri eteenpäin etupainon päälle. 3. Kiristä ketjupyörän 12 mm:n lukkomutteria kunnes #40-ketju joustaa noin 6 mm keskikohdasta. 4. Asenna ketjunsuojus. 5. Käännä siirtonurmileikkuri takaisin maahan. Ketjun vaihtaminen Ylempi ketju 1. Irrota käyttöhihna. 2. Irrota ketjun liitosjousi ja vaijeri. 3. Irrota ketjun kireyden säätöjousi. 4. Irrota ketjunpidin (moottorista). 5. Ota ketju pois. Alempi ketju 1. Irrota vanhan ketjun ketjulukko ja kiinnitä uusi ketju vanhaan. 2. Vedä vanhan ketjun vapaasta päästä kunnes uusi ketju on tullut läpi. 3. Liitä ketju yhteen uudella ketjulukolla. Kahden minuutin sääntö Konetta voidaan kallistaa taakse tai sivulle puhdistusta tai huoltotöitä varten, mutta enintään 2 minuutin ajaksi. Jos konetta pidetään liian pitkään kallistettuna, kampikammioon valuva bensiini saattaa vaurioittaa moottoria. Tee tällaisessa tapauksessa moottorille ylimääräinen öljynvaihto. Irrota sytytystulppa ja pyöritä moottoria muutama kierros käynnistyskahvalla, ennen kuin käynnistät koneen uudelleen. Puhdistus Säännöllinen puhdistus ja pesu pidentävät koneen käyttöikää. Ota tavaksesi puhdistaa kone heti käytön jälkeen, ennen kuin lika tarttuu kiinni. Tarkista ennen koneen ruiskutusta, että polttoaineen täyttökorkki on kunnolla paikoillaan, jottei vettä pääse polttoainesäiliöön. Älä suihkuta vettä moottoriin, vältä painepesurin tai höyrypuhdistimen käyttöä. Voitele kone puhdistuksen jälkeen. Tämä on erityisen tärkeää, jos kone varastoidaan. Kun leikkuuterä on puhdas, levitä sille ohut moottoriöljykerros ruostumisen ehkäisemiseksi. 24

25 VOITELU Öljyä ja säädä ketjut viikoittain. Puhdista ja öljyä kääntyvät kohdat kuukausittain. Tarkista ja vaihda öljy valmistajan suositusten mukaan. 25

26 VIANMÄÄRITYS Vika Voimansiirtoakseli on rikkoutunut. Mahdolliset ratkaisut Varmista, että roskaa ja likaa ei ole tarttunut voimansiirtoketjuun tai voimansiirron käyttöakselin ympärille. Varmista, että yksikön liukulevy on asennettu. Ota yhteyttä valtuutettuun huoltoliikkeeseen. Käyttöpyörät eivät kytkeydy. Varmista, että käyttöketju kulkee kaikissa piikeissä. Varmista, että voimansiirtoketju kulkee kaikissa piikeissä. Varmista, että ketjupyörän jousi on asennettu. Varmista, että vaihteensiirtovivusto on kiinni vaihdetangossa ja että kulmavipu ja tangon pää ovat kiinni kulmavivussa ja vaihteensiirtovarressa. Tarkista piikit oikean kohdistamisen suhteen. Vaihde ei pysy päällä. Säädä vaihteensiirtovivustoa. Kiristä vaihdetangon kääntöpulttia, jotta vaihdetanko pysyy paikallaan. Syvyyssäätimen välikkeet kuluvat nopeasti. Välikkeet ovat kulutusosia. Varmista, että enimmäiskierrosnopeus on oikea, 3000 kierr./min. Ks. tekninen tiedote - Kaasuvaijerin säätäminen. Ketju (käyttöketju) irtoaa, käyttöpiikki kuluu. Voimansiirron lähtöpiikki on kiinteä (ei säädettävissä oleva) piikki, joka on uritettu ja kiinnitetty napsauttamalla paikalleen. Vaihda kiristyspiikki, jos siinä on taipunut tai vääntynyt kannatin tai taipunut hammas. Tarkista ketjun kireys akselitappien välillä (6,4-9,5 mm joustoa keskikohdalla). Pyörät eivät pysy kireällä tai ne irtoavat. Tarkista akseli, pyörät ja ohjaimet vaurioiden varalta. Vaihda vaurioituneet osat. 26

27 VIANMÄÄRITYS Vika Terä pitää vaihtaa tai se tarvitsee huoltoa. Mahdolliset ratkaisut Vaihda terä, kun se on kulunut 38 mm:iin leikkuureunasta takareunaan. Teroita terä vain päältä ja säilytä litteä alaprofi ili. Teroita terän sivut vain ulkopuolelta. Terä ei liiku tai lopettaa leikkaamisen. Jos käyttäjä yrittää leikata yli 6,35 cm:n syvyydestä, koneen kallistaminen leikkuun aikana taaksepäin takapyörien varaan voi johtaa koneen leikkaamisen liian syvältä. Varmista, että terä on terävä. Kosteus, öljy ja rasva hihnassa saa sen luistamaan. Vaihda hihna Husqvarnan hihnaan. Hihnaa voidaan kiristää kiristämällä vaijerin kiristysmutteria. Terä ei vapaudu. Uusi laite tai uusi hihna: Käytä moottoria terä kytkettynä kunnes hihna venyy. Terä ei vapaudu. Uusi laite tai uusi hihna, käytetty laite tai vanha hihna: On hyvin tärkeää käyttää oikeaa Husqvarnan hihnaa. Jos näin ei ole, korvaa hihna Husqvarnan hihnalla. Hihnapyörän kääntöpultti voi olla liian kireällä tai voitelun tarpeessa. Hihnapyörän palautusjousi voi olla murtunut tai irronnut kiinnikkeistä. Kiinnitä se takaisin tai vaihda tarvittaessa. Hihna irtoaa. Kierrosnopeus voi olla liian suuri. Säädä nopeudeksi 3000 kierrosta minuutissa. Vaihda hihnapyörän varsi, jos se on taipunut. 27

28 VIANMÄÄRITYS Vika Hihna on lasittunut tai luistaa. Mahdolliset ratkaisut Rajoita enimmäisleikkuusyvyys 6,35 cm:iin. Jos terän nostojouset ovat kuluneet, terä pääsee leikkaamaan liian syvältä, jolloin hihna alkaa luistaa. Vaihda hihna tarvittaessa. Varmista, että enimmäiskierrosnopeus ei ylitä 3000 kierrosta minuutissa. On hyvin tärkeää käyttää oikeaa Husqvarnan hihnaa. Jos näin ei ole, korvaa hihna Husqvarnan hihnalla. Tarkista, ettei kiristysvaijeri ole pois pyörältä. Asenna vaijeri pyörälle ja purista kannattimen sivuja, jotta rako pyörään olisi mahdollisimman pieni. Jos vaihdelaatikon pyörä tai moottorin pyörä on märkä, öljyinen tai vioittunut, puhdista tai vaihda se. Hihnan kireyttä voi lisätä kiristämällä vaijerin kiristysmutteria. Laite ryömii. Vaihteistossa on keskipakoiskytkin ja se voi ryömiä mikäli vaihde on jätetty päälle. Vähäinen ryömiminen on normaalia, koska kytkinlevyjen välillä on voiteluvastusta. Myös keskipakoiskytkimen liian raskas voitelu voi aiheuttaa ryömintää, käytä 10W-30-öljyä. Siirrä vapaalle - laite ei ryömi. Joutokäynnin kierrosnopeuden tulee olla 1400 (+200/-150). Kytkin vapautuu nopeudessa 1800 kierr./min. Suuri kierrosnopeus voi aiheuttaa ryömimistä. Jos laite jatkaa ryömimistä, ota yhteyttä paikalliseen Husqvarnan jälleenmyyjään tai valtuutettuun huoltoliikkeeseen. Pultit murtuvat. Renkaat kuluvat liian nopeasti. Koneen tärinä voi aiheuttaa pulttien löystymistä. Tarkista ja kiristä kaikki pultit säännöllisesti. Renkaiden kuluminen on normaalia ja odotettavissa. Koneen käyttäminen erittäin kovilla tai hiertävillä pinnoilla voi aiheuttaa ennenaikaista kulumista. 28

29 SÄILYTYS Talvisäilytys Käyttökauden päätyttyä kone on valmisteltava säilytystä varten (samoin silloin, jos sitä ei ole tarkoitus käyttää yli 30 päivään). Polttoaine, joka jää seisomaan pitkäksi aikaa (30 päivää tai enemmän), voi muodostaa liimamaisia kerrostumia, jotka voivat tukkia kaasuttimen ja aiheuttaa käyntihäiriöitä moottorissa. Polttoaineen stabilointiaineet ovat hyvä vaihtoehto liimamaisten kerrostumien estämiseen säilytyksen aikana. Jos on käytetty alkylaattibensiiniä (Aspen), ei stabilisaattoria tarvitse lisätä, koska tämä bensiini on stabiilia. Sitä vastoin ei suositella vaihtelua tavallisen polttoaineen ja alkylaattibensiinin välillä, koska tällöin arat kumiosat voivat kovettua. Lisää stabilointiainetta joko polttoainesäiliöön tai varastosäiliöön. Noudata aina stabilointiaineen valmistajan ilmoittamaa seossuhdetta. Käytä moottoria vähintään 10 minuuttia stabilisaattorin lisäämisen jälkeen niin, että stabilisaattori pääsee kaasuttimeen asti. ÄLÄ TYHJENNÄ polttoainesäiliötä ja kaasutinta, jos olet lisännyt stabilointiainetta. Huolto Kun tilaat varaosia, määritä hankintavuosi, malli, tyyppi ja sarjanumero. Käytä aina Husqvarnan alkuperäisvaraosia. Valtuutetussa huoltoliikkeessä tehty vuositarkastus tai -huolto varmistaa, että kone toimii moitteettomasti myös seuraavalla leikkuukaudella. Valmistele kone säilytystä varten seuraavasti: 1. Puhdista kone huolellisesti, erityisesti runko ja työvälineet. Korjaa maalivauriot ruostumisen ehkäisemiseksi. 2. Tarkista, onko koneessa kuluneita tai vaurioituneita osia ja kiristä mahdollisesti löystyneet ruuvit ja mutterit. 3. Vaihda moottoriöljy ja huolehdi jäteöljystä. 4. Avaa polttoaineventtiili. Tyhjennä polttoainesäiliö (1) ja kaasutin (2). 5. Sulje polttoaineventtiili. 6. Irrota sytytystulppa ja kaada noin ruokalusikallinen moottoriöljyä sylinteriin. Pyöritä moottoria niin, että öljy leviää tasaisesti ja kierrä sytytystulppa sitten takaisin paikalleen. Siirrä moottori puristusvaiheeseen, jolloin käynnistimen kotelon kolmiomerkki kohdistuu käynnistimen ylempään reikään. Huom! Puristusvaihe on vuorossa joka toisella kierroksella. 7. Voitele kaikki voitelunipat, liitokset ja kaapelit kuten luvussa Voitelu on kuvattu. 8. Säilytä konetta puhtaassa ja kuivassa paikassa ja peitä se suojapeitteellä. 9. Levitä terään ja leikkureihin ohut öljykerros ruostumisen välttämiseksi. 2 VAROITUS! ÄLÄ KOSKAAN jätä konetta, jonka polttoainesäiliössä on polttoainetta, sisälle tai huonosti tuulettuvaan tilaan, jossa polttoainehöyryt voivat joutua kosketuksiin avotulen, kipinöiden tai esimerkiksi lämpökattilan tai kuumavesivaraajan sytytysliekin, kuivauskaapin tms. kanssa. Käsittele polttoainetta varovaisesti. Se on hyvin herkästi syttyvää ja varomaton käyttö voi aiheuttaa vakavia henkilö- tai omaisuusvahinkoja. Laske polttoaine hyväksyttyyn säiliöön ulkona ja kaukana avotulesta. ÄLÄ KOSKAAN käytä bensiiniä puhdistukseen. Käytä sen sijaan rasvanpoistoainetta ja lämmintä vettä

30 TEKNISET TIEDOT Malli SC18A CE / Moottori Sylinteritilavuus Teho* Kiristysmomentti Joutokäyntinopeus Sytytystulppa Polttoainesäiliön tilavuus Renkaat Voimansiirto Honda 163 cm 3 (9,9 cu in) 5,5 hv (3,8 kw) nopeudella 2900 kierr./min 10,8 Nm nopeudella 2500 kierr./min kierr./min NGK BP6ES - W20EPR-U (DENSO) 3,6 l 2,75 x 10 x 1 (puolipneumaattiset) Suora Hihna Kytkin Leikkuusyvyys Leikkuuleveys Pituus Leveys Korkeus Paino Keskipakoiskytkin 6,35 cm 45,7 cm 152 cm 61 cm 91 cm 145 kg Tärinä A(8) 7,04 m/s 2 Tärinä ahv,eq 9,96 m/s 2 Tärinä, vakiopoikkeama 0,8 m/s 2 * Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olosuhteista ja muista arvoista. 30

31 VASTAAVUUSTODISTUKSET Yhdysvaltoja koskevat vaatimukset Koneen vaatimustenmukaisuuden osoittavat tarrat on kiinnitetty moottoriin ja/tai moottoritilaan. Tämä koskee myös osavaltioiden erityisvaatimuksia (esim. päästörajoitukset Kaliforniassa jne). Älä irrota näitä tarroja. Sertifi kaatit voidaan toimittaa myös koneen mukana tai ne voidaan kirjata moottorin käyttöohjeeseen. Säilytä ne huolella, sillä ne ovat arvokkaita asiakirjoja. CE-vaatimukset Vaatimustenmukaisuusvakuutus on mukana käyttöohjeen liitteenä. Siirtonurmileikkuri Kone on yhdenmukainen seuraavien kanssa: 2006/42/EY 2004/106/EY Yrityksen nimi ja osoite: Husqvarna Turf Care 401 North Commerce Beatrice, NE USA 31

32 HUOLTOKIRJA Toimenpide Luovutushuolto Varmista, ettei kone ole vahingoittunut kuljetuksessa. Asenna mukana tulleet osat soveltuvin osin. Tarkista, että koneen rakenne vastaa asiakkaan tilausta. Tarkista, että moottorissa ja voimansiirrossa on oikea määrä öljyä. Tarkista, että työlaitteet on oikein kiinnitetty. Tarkista käyttöpyörien ja piikkien kohdistus. Tarkista hihnojen ja ketjujen säädöt. Voitele kone voitelukaavion ohjeiden mukaan. Täytä polttoainesäiliö ja käynnistä moottori. Varmista, että kone ja työlaitteet eivät liiku vapaa-asennossa. Tarkista kaikki käyttölaitteet. Tarkista tarrat ja yksikköön kiinnitetyt tiedot. Tarkista moottorin nopeus (RPM), katso Tekniset tiedot. Tarkista, ettei vuotoja esiinny. Kerro asiakkaalle seuraavat seikat: Huoltokaavion noudattaminen on tärkeää ja edullista. Kone tarvitsee huoltoa 300 käyttötunnin välein. Huolto ja huoltokirjan merkinnät vaikuttavat koneen jälleenmyyntiarvoon. Peruuttaminen Täytä myyntipaperit jne. Päiväys, leima, allekirjoitus Luovutushuolto on tehty. Ei huomautettavaa. Todistaa: Ensimmäisten 20 käyttötunnin jälkeen Vaihda moottoriöljy. Vaihda keskipakoiskytkimen öljy tarvittaessa. Tarkista hihnojen ja ketjujen säädöt. Kiristä ruuvit ja mutterit. 32

33 HUOLTOKIRJA Toimenpide Päiväys, leima, allekirjoitus 33
