PAC 3500 KÄYTTÖOHJE SIIRRETTÄVÄ ILMASTOINTILAITE TRT-BA-PAC3500-TC-003-FI

Transkriptio

1 PAC 3500 FI KÄYTTÖOHJE SIIRRETTÄVÄ ILMASTOINTILAITE TRT-BA-PAC3500-TC-003-FI

2

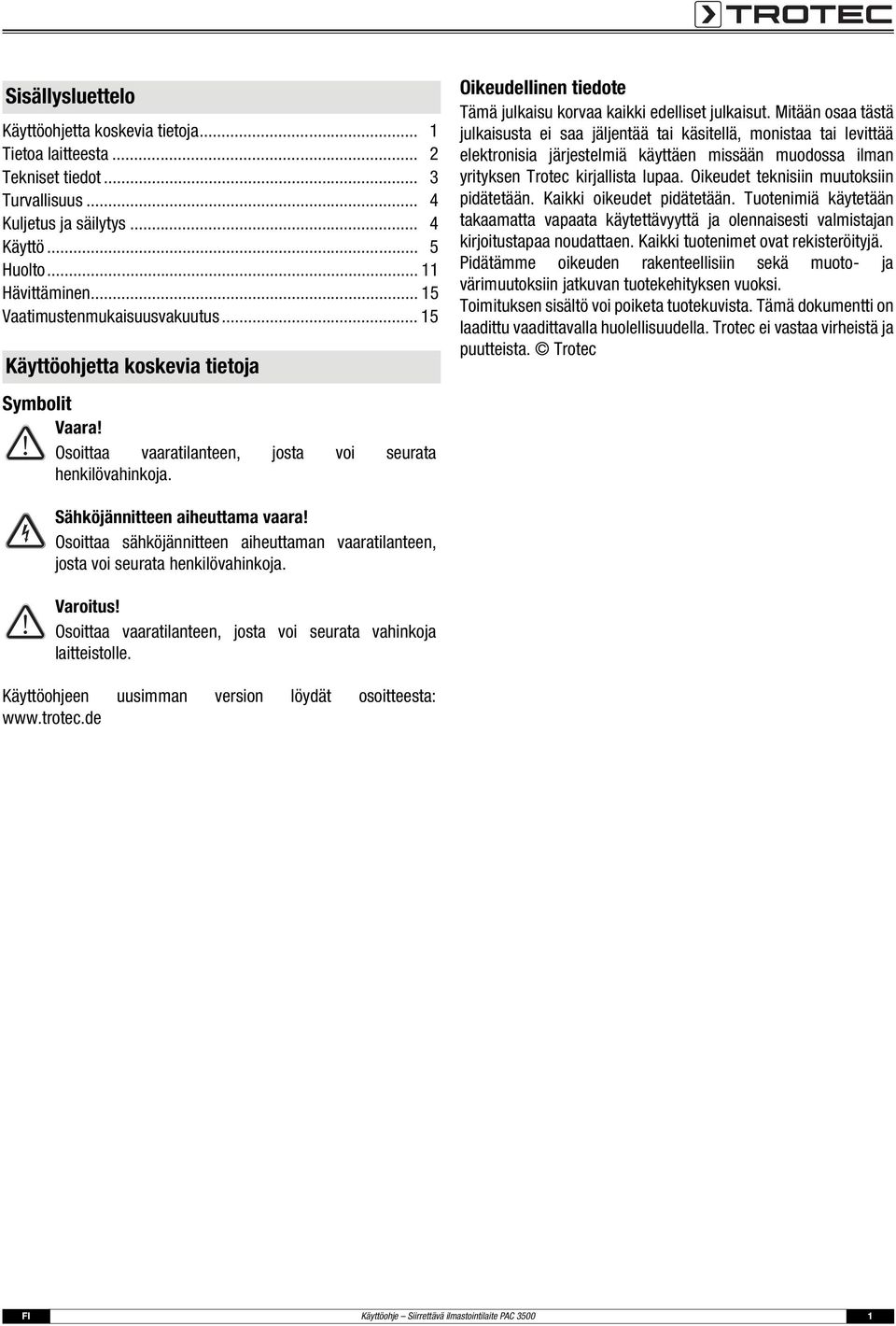

3 Sisällysluettelo Käyttöohjetta koskevia tietoja... 1 Tietoa laitteesta... 2 Tekniset tiedot... 3 Turvallisuus... 4 Kuljetus ja säilytys... 4 Käyttö... 5 Huolto Hävittäminen Vaatimustenmukaisuusvakuutus Käyttöohjetta koskevia tietoja Symbolit Vaara! Osoittaa vaaratilanteen, josta voi seurata henkilövahinkoja. Oikeudellinen tiedote Tämä julkaisu korvaa kaikki edelliset julkaisut. Mitään osaa tästä julkaisusta ei saa jäljentää tai käsitellä, monistaa tai levittää elektronisia järjestelmiä käyttäen missään muodossa ilman yrityksen Trotec kirjallista lupaa. Oikeudet teknisiin muutoksiin pidätetään. Kaikki oikeudet pidätetään. Tuotenimiä käytetään takaamatta vapaata käytettävyyttä ja olennaisesti valmistajan kirjoitustapaa noudattaen. Kaikki tuotenimet ovat rekisteröityjä. Pidätämme oikeuden rakenteellisiin sekä muoto- ja värimuutoksiin jatkuvan tuotekehityksen vuoksi. Toimituksen sisältö voi poiketa tuotekuvista. Tämä dokumentti on laadittu vaadittavalla huolellisuudella. Trotec ei vastaa virheistä ja puutteista. Trotec Sähköjännitteen aiheuttama vaara! Osoittaa sähköjännitteen aiheuttaman vaaratilanteen, josta voi seurata henkilövahinkoja. Varoitus! Osoittaa vaaratilanteen, josta voi seurata vahinkoja laitteistolle. Käyttöohjeen uusimman version löydät osoitteesta: FI Käyttöohje Siirrettävä ilmastointilaite PAC

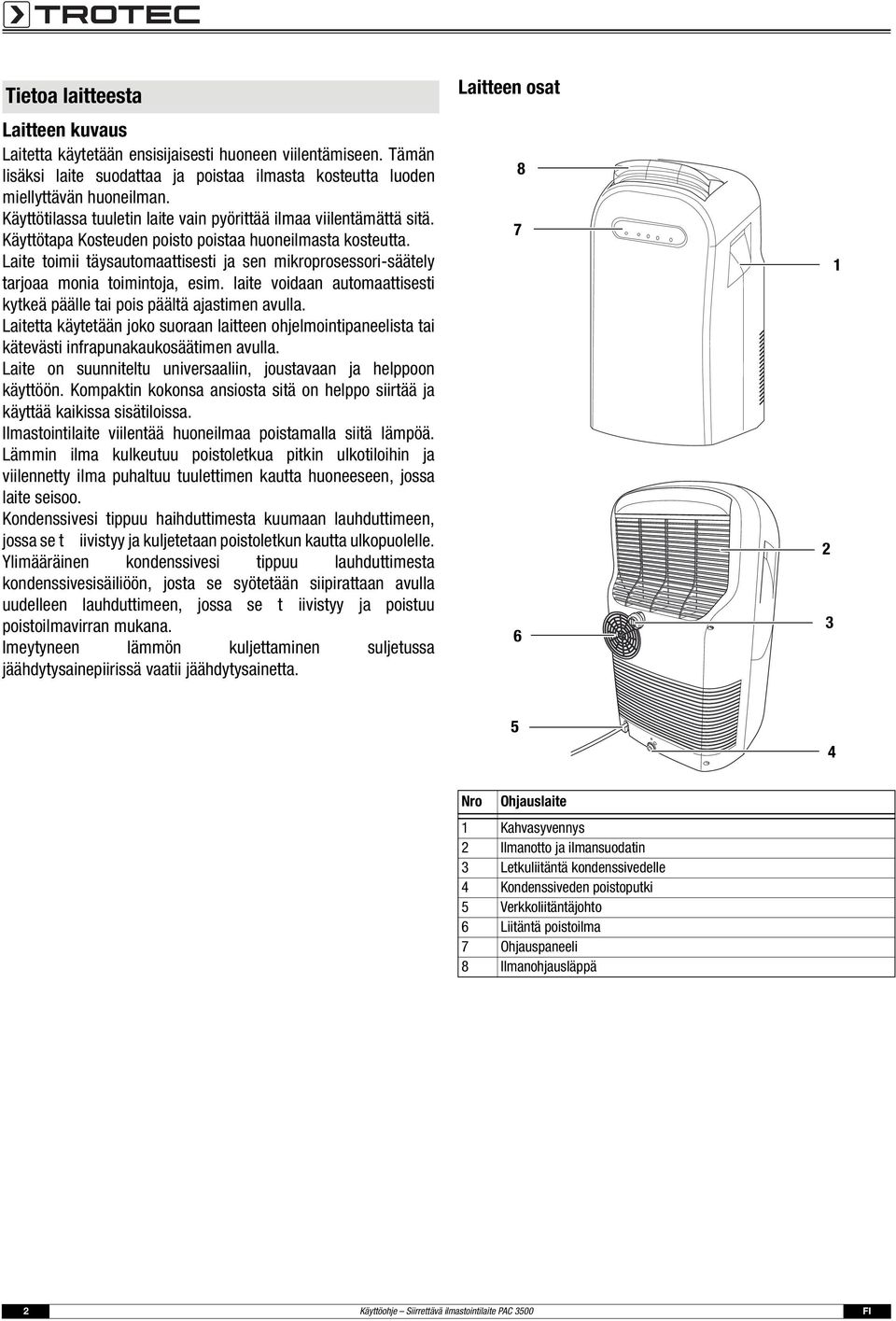

4 Tietoa laitteesta Laitteen kuvaus Laitetta käytetään ensisijaisesti huoneen viilentämiseen. Tämän lisäksi laite suodattaa ja poistaa ilmasta kosteutta luoden miellyttävän huoneilman. Käyttötilassa tuuletin laite vain pyörittää ilmaa viilentämättä sitä. Käyttötapa Kosteuden poisto poistaa huoneilmasta kosteutta. Laite toimii täysautomaattisesti ja sen mikroprosessori-säätely tarjoaa monia toimintoja, esim. laite voidaan automaattisesti kytkeä päälle tai pois päältä ajastimen avulla. Laitetta käytetään joko suoraan laitteen ohjelmointipaneelista tai kätevästi infrapunakaukosäätimen avulla. Laite on suunniteltu universaaliin, joustavaan ja helppoon käyttöön. Kompaktin kokonsa ansiosta sitä on helppo siirtää ja käyttää kaikissa sisätiloissa. Ilmastointilaite viilentää huoneilmaa poistamalla siitä lämpöä. Lämmin ilma kulkeutuu poistoletkua pitkin ulkotiloihin ja viilennetty ilma puhaltuu tuulettimen kautta huoneeseen, jossa laite seisoo. Kondenssivesi tippuu haihduttimesta kuumaan lauhduttimeen, jossa se t iivistyy ja kuljetetaan poistoletkun kautta ulkopuolelle. Ylimääräinen kondenssivesi tippuu lauhduttimesta kondenssivesisäiliöön, josta se syötetään siipirattaan avulla uudelleen lauhduttimeen, jossa se t iivistyy ja poistuu poistoilmavirran mukana. Imeytyneen lämmön kuljettaminen suljetussa jäähdytysainepiirissä vaatii jäähdytysainetta. Laitteen osat Nro Ohjauslaite 1 Kahvasyvennys 2 Ilmanotto ja ilmansuodatin 3 Letkuliitäntä kondenssivedelle 4 Kondenssiveden poistoputki 5 Verkkoliitäntäjohto 6 Liitäntä poistoilma 7 Ohjauspaneeli 8 Ilmanohjausläppä 2 Käyttöohje Siirrettävä ilmastointilaite PAC 3500 FI

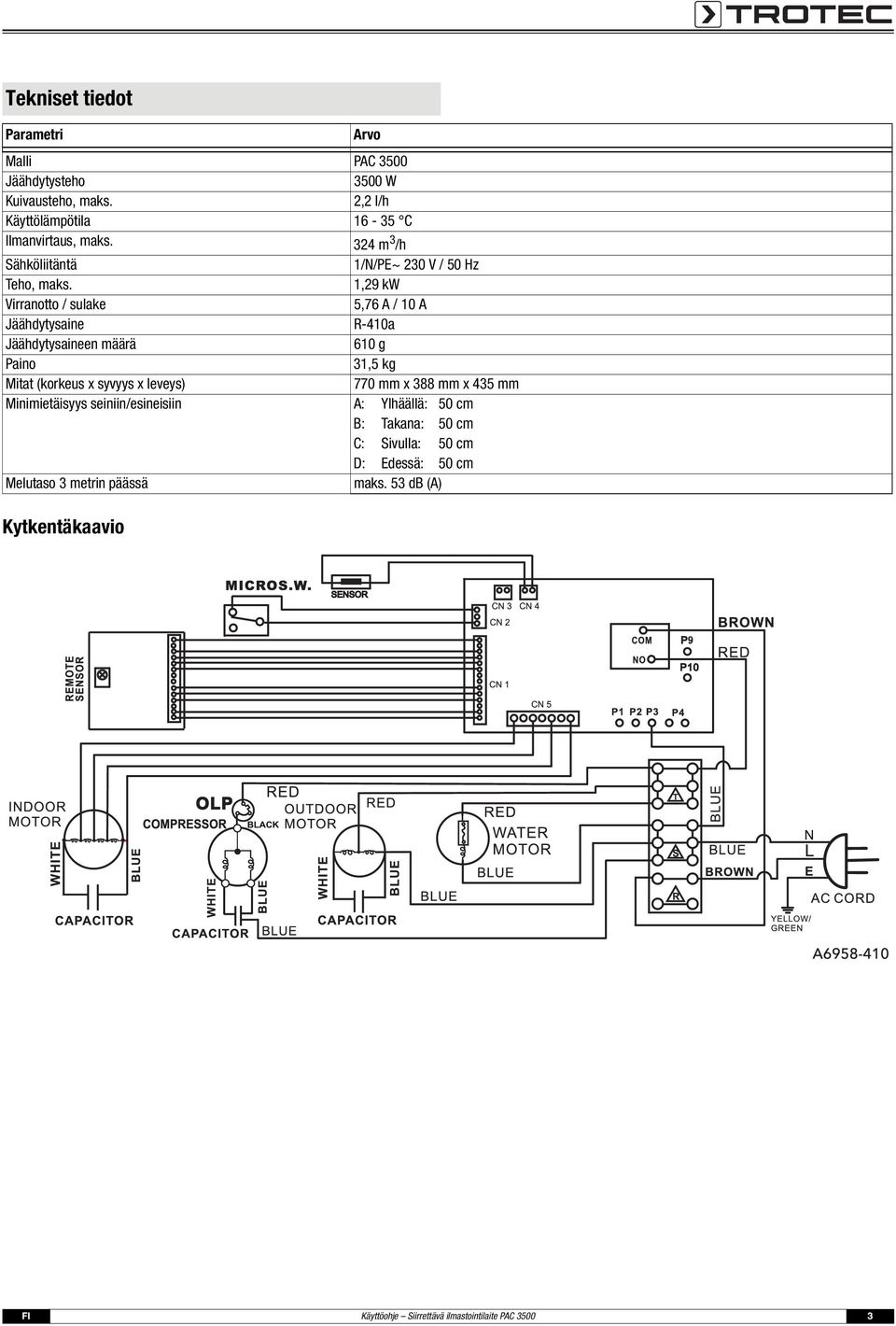

5 Tekniset tiedot Parametri Kytkentäkaavio Arvo Malli PAC 3500 Jäähdytysteho 3500 W Kuivausteho, maks. 2,2 l/h Käyttölämpötila C Ilmanvirtaus, maks. 324 m 3 /h Sähköliitäntä 1/N/PE~ 230 V / 50 Hz Teho, maks. 1,29 kw Virranotto / sulake 5,76 A / 10 A Jäähdytysaine R-410a Jäähdytysaineen määrä 610 g Paino 31,5 kg Mitat (korkeus x syvyys x leveys) 770 mm x 388 mm x 435 mm Minimietäisyys seiniin/esineisiin A: Ylhäällä: 50 cm B: Takana: 50 cm C: Sivulla: 50 cm D: Edessä: 50 cm Melutaso 3 metrin päässä maks. 53 db (A) FI Käyttöohje Siirrettävä ilmastointilaite PAC

6 Turvallisuus Lue tämä käyttöohje ennen laitteen käyttöä ja säilytä se aina laitteen välittömässä läheisyydessä! Älä käytä laitetta räjähdysalttiissa tiloissa. Älä käytä laitetta öljy-, rikki-, kloori- tai suolapitoisissa ympäristöissä. Sijoita laite tukevalle ja tasaiselle alustalle. Anna laitteen kuivua kosteapyyhinnän jälkeen. Älä käytä laitetta kosteana. Varmista, että ilman tulo- ja poistoaukot eivät peity. Varmista, että ilman tuloaukoissa ei ole likaa ja irtohiukkasia. Älä koskaan työnnä esineitä laitteen sisään. Älä peitä laitetta käytön aikana, äläkä siirrä sitä. Varmista, että laitteen ulkopuolella olevat sähköjohdot on suojattu vaurioitumiselta (esim. eläimiltä). Kun valitset liitäntäkaapelin jatkojohtoa, kiinnitä huomiota laitteen liitäntätehoon, johdon pituuteen ja käyttötarkoitukseen. Vältä sähköistä ylikuormitusta. Siirrä laitetta pystysuorassa asennossa ja kondenssivesisäiliö tai kondenssiveden tyhjennysputki tyhjennettynä. Heitä kerääntynyt kondenssivesi pois. Älä juo sitä. Se voi vaarantaa terveyden! Noudata käyttöohjeita (katso luku Tekniset tiedot). Määräystenmukainen käyttö Käytä laitetta vain huoneilman viilentämiseen, tuulettamiseen ja kosteudenpoistoon teknisiä tietoja noudattaen. Määräystenvastainen käyttö Älä sijoita laitetta kostealle tai märälle pinnalle. Älä käytä laitetta ulkotiloissa. Älä aseta esineitä, esim. märkiä vaatteita, kuivumaan laitteen päälle. Laitteeseen tehtävät luvattomat muutokset, lisäykset ja muunnokset ovat kiellettyjä. Henkilöstön pätevyys Laitetta käyttävien henkilöiden on: oltava tietoisia sähkölaitteiden aiheuttamista vaaroista, joita syntyy kosteassa ympäristössä työskenneltäessä. luettava ja ymmärrettävä käyttöohje, erityisesti kappale Turvallisuus. Muut vaarat Sähköjännitteen aiheuttama vaara! Sähköosien huoltotöitä saavat suorittaa vain niihin valtuutetut asiantuntijat! Sähköjännitteen aiheuttama vaara! Irrota laite sähköverkosta ennen kaikkia huoltotöitä! Vaara! Älä jätä pakkausmateriaalia lojumaan. Se voi olla vaarallinen joutuessaan lasten käsiin. Vaara! Tämä laite saattaa aiheuttaa vaaratilanteita, jos sitä käyttää kouluttamaton henkilö tai jos sitä käytetään määräystenvastaisesti! Ota huomioon henkilöstön pätevyys. Varoitus! Välttääksesi laitteen vaurioitumisen älä koskaan käytä laitetta ilman ilmansuodatinta! Kuljetus ja säilytys Kuljetus Laitetta on helppo siirtää pyörien avulla. Laitetta täytyy aina kuljettaa pystysuorassa asennossa Ota huomioon seuraavaa ennen kuin siirrät laitetta: 1. Sammuta laite. 2. Vedä verkkopistoke pistorasiasta. Älä vedä laitetta verkkojohdosta! 3. Valuta kondenssivesi laskuletkua käyttämällä ulos (katso kappale huolto). Säilytys Valuta kondenssivesi laskuletkua käyttämällä ulos (katso kappale huolto). Kun laitetta ei käytetä, noudata seuraavia säilytysolosuhteita: kuivassa, pystysuorassa asennossa pölyltä ja suoralta auringonvalolta suojatussa paikassa, suojattuna tarvittaessa pölyltä muovipeitteellä. 4 Käyttöohje Siirrettävä ilmastointilaite PAC 3500 FI

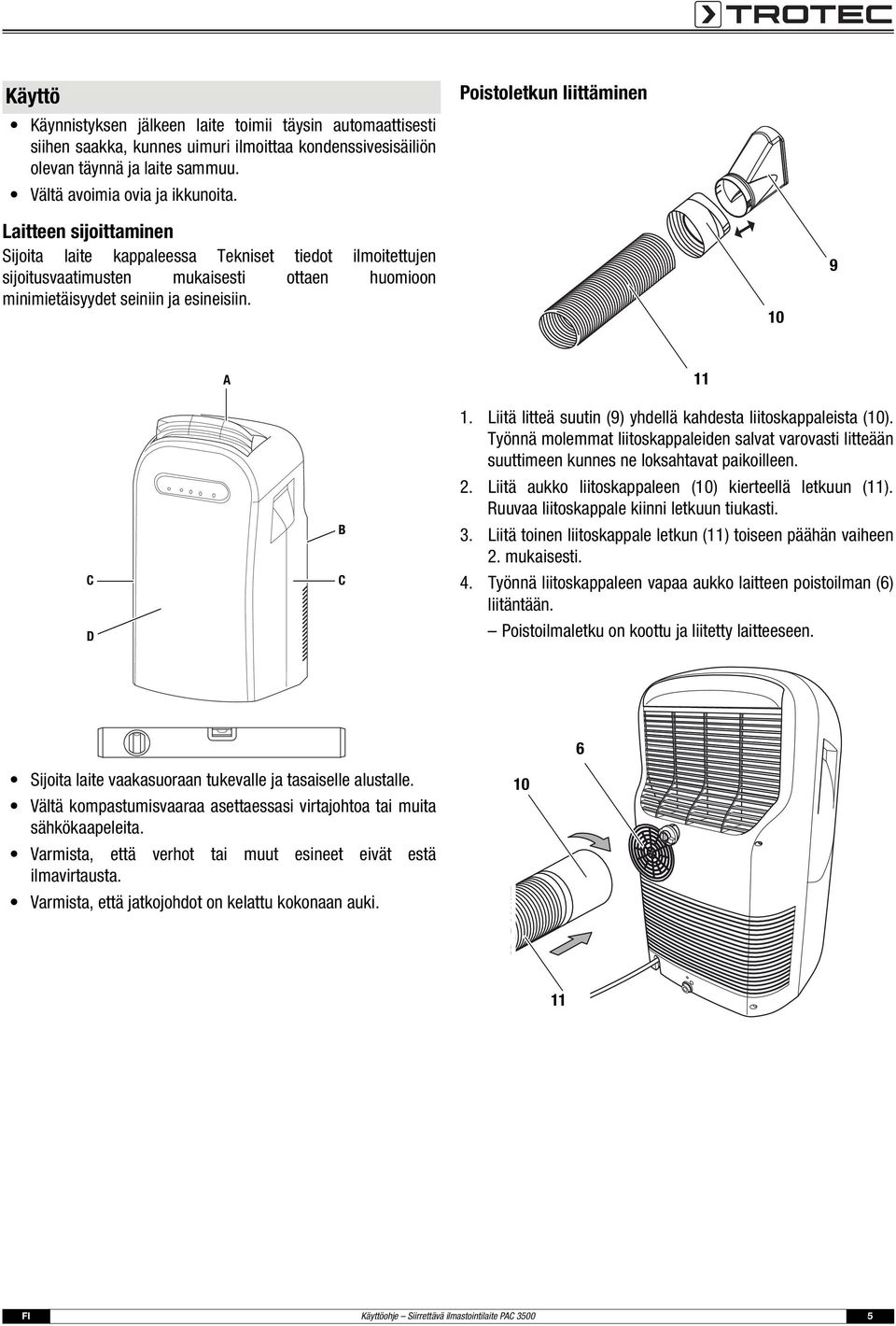

7 Käyttö Käynnistyksen jälkeen laite toimii täysin automaattisesti siihen saakka, kunnes uimuri ilmoittaa kondenssivesisäiliön olevan täynnä ja laite sammuu. Vältä avoimia ovia ja ikkunoita. Poistoletkun liittäminen Laitteen sijoittaminen Sijoita laite kappaleessa Tekniset tiedot ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin A 11 C D B C 1. Liitä litteä suutin (9) yhdellä kahdesta liitoskappaleista (10). Työnnä molemmat liitoskappaleiden salvat varovasti litteään suuttimeen kunnes ne loksahtavat paikoilleen. 2. Liitä aukko liitoskappaleen (10) kierteellä letkuun (11). Ruuvaa liitoskappale kiinni letkuun tiukasti. 3. Liitä toinen liitoskappale letkun (11) toiseen päähän vaiheen 2. mukaisesti. 4. Työnnä liitoskappaleen vapaa aukko laitteen poistoilman (6) liitäntään. Poistoilmaletku on koottu ja liitetty laitteeseen. 6 Sijoita laite vaakasuoraan tukevalle ja tasaiselle alustalle. Vältä kompastumisvaaraa asettaessasi virtajohtoa tai muita sähkökaapeleita. Varmista, että verhot tai muut esineet eivät estä ilmavirtausta. Varmista, että jatkojohdot on kelattu kokonaan auki FI Käyttöohje Siirrettävä ilmastointilaite PAC

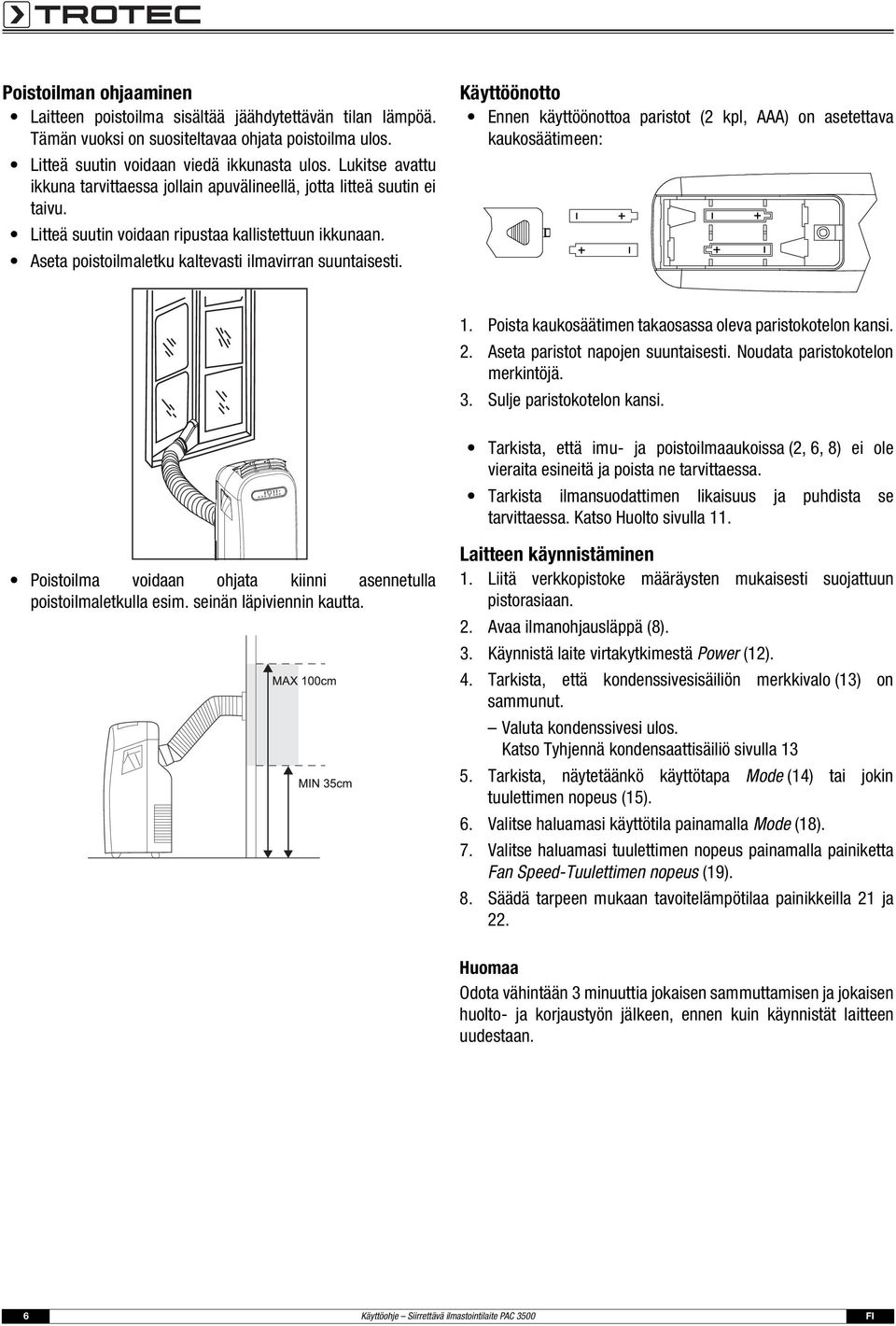

8 Poistoilman ohjaaminen Laitteen poistoilma sisältää jäähdytettävän tilan lämpöä. Tämän vuoksi on suositeltavaa ohjata poistoilma ulos. Litteä suutin voidaan viedä ikkunasta ulos. Lukitse avattu ikkuna tarvittaessa jollain apuvälineellä, jotta litteä suutin ei taivu. Litteä suutin voidaan ripustaa kallistettuun ikkunaan. Aseta poistoilmaletku kaltevasti ilmavirran suuntaisesti. Käyttöönotto Ennen käyttöönottoa paristot (2 kpl, AAA) on asetettava kaukosäätimeen: 1. Poista kaukosäätimen takaosassa oleva paristokotelon kansi. 2. Aseta paristot napojen suuntaisesti. Noudata paristokotelon merkintöjä. 3. Sulje paristokotelon kansi. Tarkista, että imu- ja poistoilmaaukoissa (2, 6, 8) ei ole vieraita esineitä ja poista ne tarvittaessa. Tarkista ilmansuodattimen likaisuus ja puhdista se tarvittaessa. Katso Huolto sivulla 11. Poistoilma voidaan ohjata kiinni asennetulla poistoilmaletkulla esim. seinän läpiviennin kautta. Laitteen käynnistäminen 1. Liitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan. 2. Avaa ilmanohjausläppä (8). 3. Käynnistä laite virtakytkimestä Power (12). 4. Tarkista, että kondenssivesisäiliön merkkivalo (13) on sammunut. Valuta kondenssivesi ulos. Katso Tyhjennä kondensaattisäiliö sivulla Tarkista, näytetäänkö käyttötapa Mode (14) tai jokin tuulettimen nopeus (15). 6. Valitse haluamasi käyttötila painamalla Mode (18). 7. Valitse haluamasi tuulettimen nopeus painamalla painiketta Fan Speed-Tuulettimen nopeus (19). 8. Säädä tarpeen mukaan tavoitelämpötilaa painikkeilla 21 ja 22. Huomaa Odota vähintään 3 minuuttia jokaisen sammuttamisen ja jokaisen huolto- ja korjaustyön jälkeen, ennen kuin käynnistät laitteen uudestaan. 6 Käyttöohje Siirrettävä ilmastointilaite PAC 3500 FI

9 Ohjauspaneeli Air conitioning Nro Nimi Toiminto 12 Virtapainike Käynnistää tai sammuttaa laitteen 13 Näyttö kondenssivesisäiliö täynnä Palaa, kun sisäinen kondenssivesisäiliö on täynnä. Laite sammuu niin kauaksi aikaa, kunnes kondenssivesi on poistettu. 14 Näyttö käyttötila Palaa, kun jokin käyttötiloista on aktivoitu. Air conditioning - Jäähdytys Dehumidify Kuivaus Fan Tuuletus 15 Näyttö tuuletin Palaa, kun tuulettimen nopeus on aktivoitu. High korkea Med keski Low matala 16 Näyttö Näyttää ympäristön lämpötilan. Näyttää tavoite-lämpötilan, kun painetaan painiketta 21 tai 22. Ajastin-toiminnon ohjelmointi näyttää tuntimäärän (1-24). 17 Näyttö ajastin Palaa, kun automaattinen käynnistys tai sammutus on aktivoitu, Vilkkuu, kun ajastinta voidaan säätää. 18 Käyttötapa-painike Käyttötilan (viilennys, kosteudenpoisto, tuuletus) kytkeminen 19 Tuuletin-painike Tuulettimen kiertonopeuden säätäminen. Toimii vain käyttötiloissa viilennys ja tuuletus. 20 Ajastin-painike Automaattisen käynnistyksen ja sammutuksen aktivointi 21 Nuoli-painike Oletus-lämpötilan tai ajastin-käyntiajan kohotus 22 Nuoli-painike Oletus-lämpötilan tai ajastin-käyntiajan alentaminen FI Käyttöohje Siirrettävä ilmastointilaite PAC

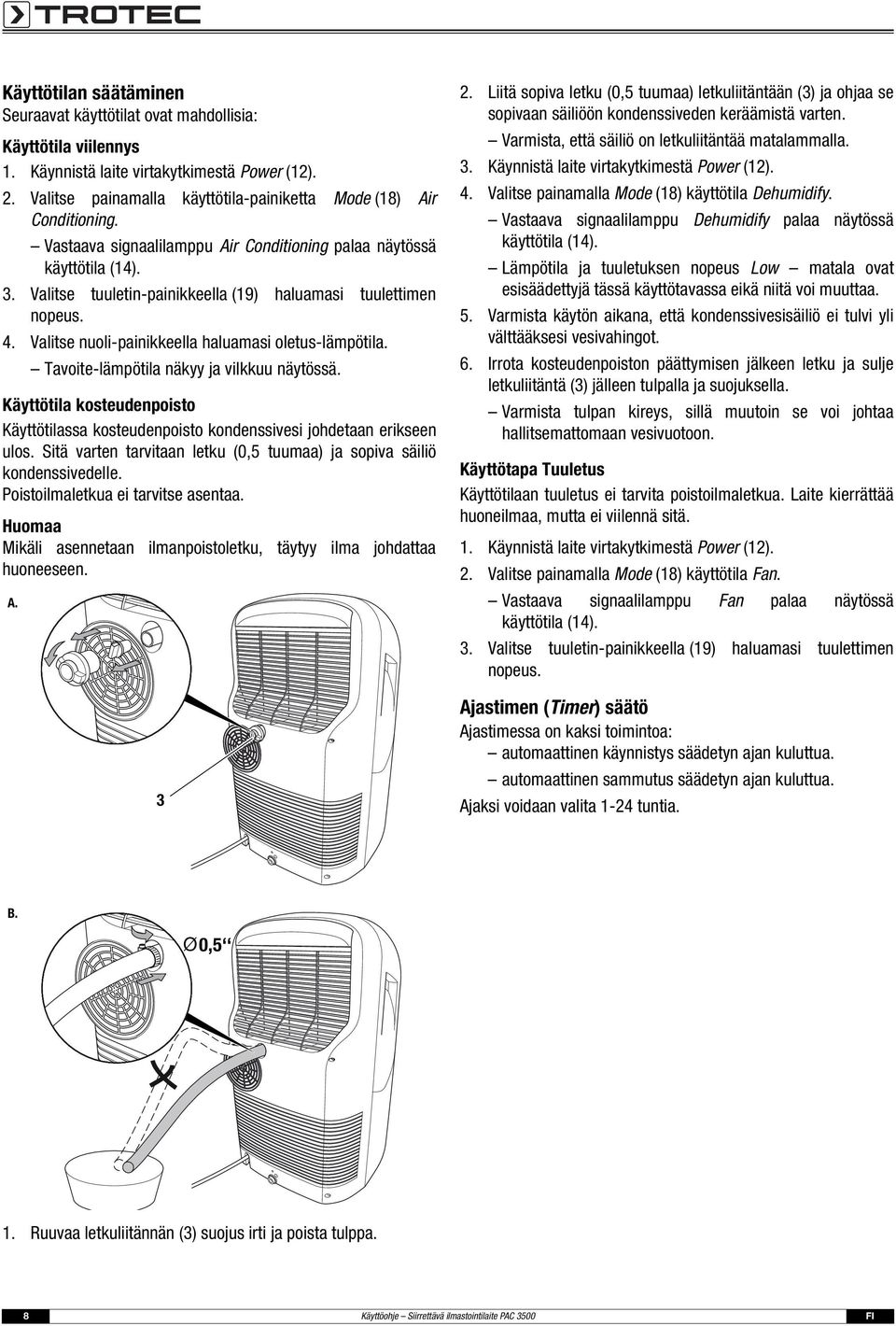

10 Käyttötilan säätäminen Seuraavat käyttötilat ovat mahdollisia: Käyttötila viilennys 1. Käynnistä laite virtakytkimestä Power (12). 2. Valitse painamalla käyttötila-painiketta Mode (18) Air Conditioning. Vastaava signaalilamppu Air Conditioning palaa näytössä käyttötila (14). 3. Valitse tuuletin-painikkeella (19) haluamasi tuulettimen nopeus. 4. Valitse nuoli-painikkeella haluamasi oletus-lämpötila. Tavoite-lämpötila näkyy ja vilkkuu näytössä. Käyttötila kosteudenpoisto Käyttötilassa kosteudenpoisto kondenssivesi johdetaan erikseen ulos. Sitä varten tarvitaan letku (0,5 tuumaa) ja sopiva säiliö kondenssivedelle. Poistoilmaletkua ei tarvitse asentaa. Huomaa Mikäli asennetaan ilmanpoistoletku, täytyy ilma johdattaa huoneeseen. A Liitä sopiva letku (0,5 tuumaa) letkuliitäntään (3) ja ohjaa se sopivaan säiliöön kondenssiveden keräämistä varten. Varmista, että säiliö on letkuliitäntää matalammalla. 3. Käynnistä laite virtakytkimestä Power (12). 4. Valitse painamalla Mode (18) käyttötila Dehumidify. Vastaava signaalilamppu Dehumidify palaa näytössä käyttötila (14). Lämpötila ja tuuletuksen nopeus Low matala ovat esisäädettyjä tässä käyttötavassa eikä niitä voi muuttaa. 5. Varmista käytön aikana, että kondenssivesisäiliö ei tulvi yli välttääksesi vesivahingot. 6. Irrota kosteudenpoiston päättymisen jälkeen letku ja sulje letkuliitäntä (3) jälleen tulpalla ja suojuksella. Varmista tulpan kireys, sillä muutoin se voi johtaa hallitsemattomaan vesivuotoon. Käyttötapa Tuuletus Käyttötilaan tuuletus ei tarvita poistoilmaletkua. Laite kierrättää huoneilmaa, mutta ei viilennä sitä. 1. Käynnistä laite virtakytkimestä Power (12). 2. Valitse painamalla Mode (18) käyttötila Fan. Vastaava signaalilamppu Fan palaa näytössä käyttötila (14). 3. Valitse tuuletin-painikkeella (19) haluamasi tuulettimen nopeus. Ajastimen (Timer) säätö Ajastimessa on kaksi toimintoa: automaattinen käynnistys säädetyn ajan kuluttua. automaattinen sammutus säädetyn ajan kuluttua. Ajaksi voidaan valita 1-24 tuntia. B. Ø0,5 1. Ruuvaa letkuliitännän (3) suojus irti ja poista tulppa. 8 Käyttöohje Siirrettävä ilmastointilaite PAC 3500 FI

11 Automaattinen käynnistys 1. Kytke laite pois virtakytkimestä Power (12). 2. Paina ajastin-painiketta Timer (20). Näyttö ajastin Timer (17) vilkkuu. Näyttö käyttötila (14) ja näyttö tuuletin (15) näyttävät nykyisen asetuksen, joilla automaattinen käynnistys alkaa. 3. Muuta käyttötilan asetuksia tarvittaessa ja/tai tuulettimen nopeutta. 4. Valitse nuoli-painikkeilla (21 ja 22) haluamasi määrä tunteja. Näyttö näyttää säädetyn ajan tunteina. 5. Odota n. 15 sekuntia. Näyttö ajastin Timer (17) palaa jatkuvasti. Näyttö näyttää tunnit automaattiseen käynnistykseen saakka. Ohjeita automaattiseen käynnistykseen: Sähköverkosta irrottaminen poistaa automaattisen käynnistyksen asetukset. Kun painat uudelleen ajastin-painiketta Timer (20) automaattinen käynnistys deaktivoituu. Laitteen käynnistäminen virtapainikkeesta Power (12) deaktivoi automaattisen käynnistyksen. Automaattinen sammutus 1. Valitse haluamasi käyttötila painamalla käyttötila-painiketta Mode (18). 2. Paina ajastin-painiketta Timer (20). Näyttö ajastin Timer (17) vilkkuu. 3. Valitse nuoli-painikkeilla (21 ja 22) haluamasi määrä tunteja. Näyttö näyttää säädetyn ajan tunteina. 4. Odota n. 15 sekuntia. Näyttö ajastin Timer (17) palaa jatkuvasti. Näyttö vaihtuu normaaliin näyttöön. Automaattinen sammutus on asetettu. Kaukosäädin Kaikki laitteen asetukset voidaan tehdä toimituspakkauksen kaukosäätimellä. Katso painikkeiden toiminnot kappaleesta Ohjauspaneeli ON/OFF Fan Speed Timer Nro Ohjauslaite 18 Käyttötapa-painike Mode 21 + painike 22 - painike 20 Ajastin-painike Timer 19 Tuulettimen nopeus Fan Speed 12 Virtapainike ON/OFF Käytöstä poisto 1. Kytke laite pois virtakytkimestä Power (12). 2. Vedä verkkopistoke pistorasiasta. 3. Puhdista laite ja erityisesti ilmansuodatin kappaleen Huolto mukaisesti. 4. Varastoi laite kappaleen Säilytys mukaisesti. Mode Up Down FI Käyttöohje Siirrettävä ilmastointilaite PAC

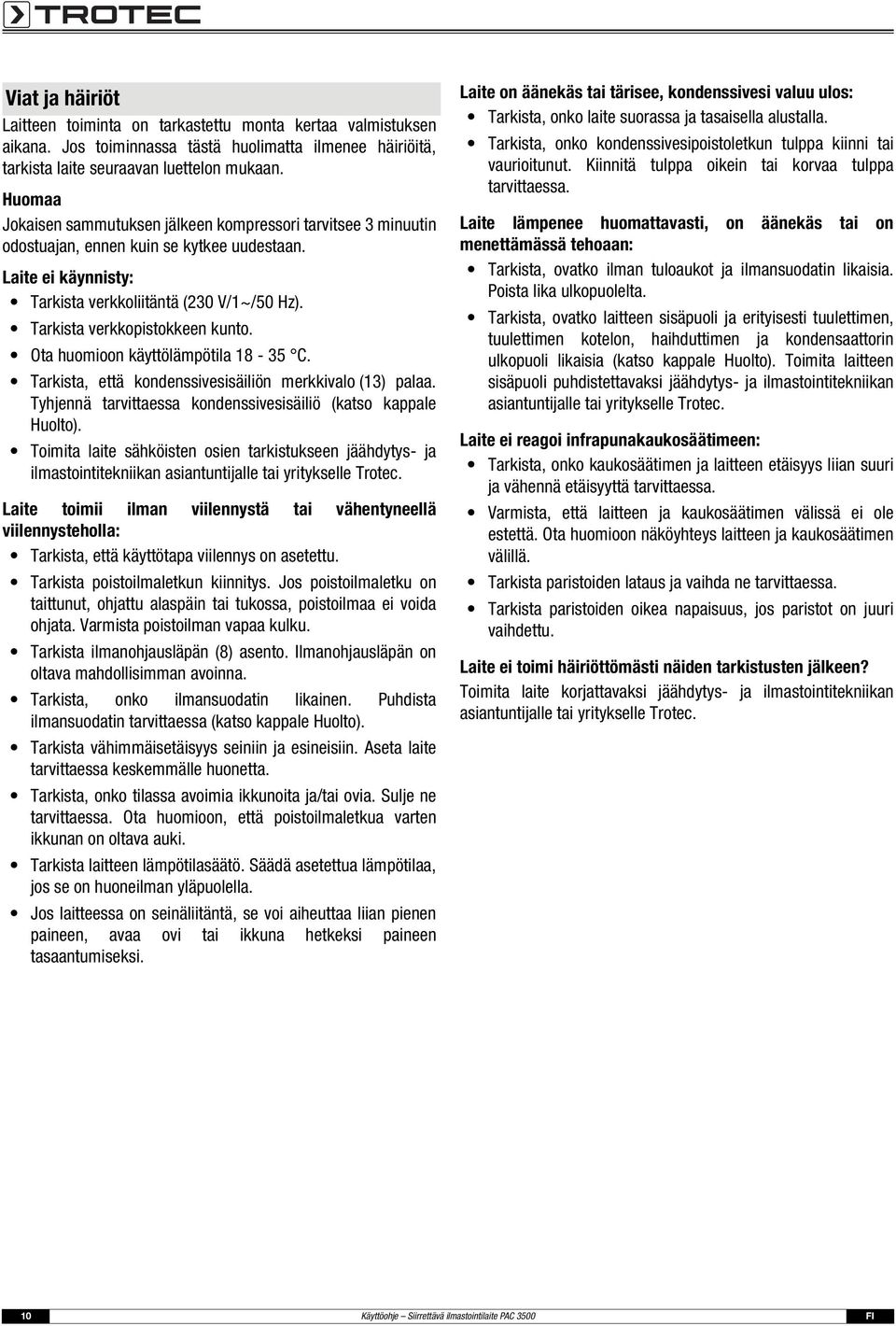

12 Viat ja häiriöt Laitteen toiminta on tarkastettu monta kertaa valmistuksen aikana. Jos toiminnassa tästä huolimatta ilmenee häiriöitä, tarkista laite seuraavan luettelon mukaan. Huomaa Jokaisen sammutuksen jälkeen kompressori tarvitsee 3 minuutin odostuajan, ennen kuin se kytkee uudestaan. Laite ei käynnisty: Tarkista verkkoliitäntä (230 V/1~/50 Hz). Tarkista verkkopistokkeen kunto. Ota huomioon käyttölämpötila C. Tarkista, että kondenssivesisäiliön merkkivalo (13) palaa. Tyhjennä tarvittaessa kondenssivesisäiliö (katso kappale Huolto). Toimita laite sähköisten osien tarkistukseen jäähdytys- ja ilmastointitekniikan asiantuntijalle tai yritykselle Trotec. Laite toimii ilman viilennystä tai vähentyneellä viilennysteholla: Tarkista, että käyttötapa viilennys on asetettu. Tarkista poistoilmaletkun kiinnitys. Jos poistoilmaletku on taittunut, ohjattu alaspäin tai tukossa, poistoilmaa ei voida ohjata. Varmista poistoilman vapaa kulku. Tarkista ilmanohjausläpän (8) asento. Ilmanohjausläpän on oltava mahdollisimman avoinna. Tarkista, onko ilmansuodatin likainen. Puhdista ilmansuodatin tarvittaessa (katso kappale Huolto). Tarkista vähimmäisetäisyys seiniin ja esineisiin. Aseta laite tarvittaessa keskemmälle huonetta. Tarkista, onko tilassa avoimia ikkunoita ja/tai ovia. Sulje ne tarvittaessa. Ota huomioon, että poistoilmaletkua varten ikkunan on oltava auki. Tarkista laitteen lämpötilasäätö. Säädä asetettua lämpötilaa, jos se on huoneilman yläpuolella. Jos laitteessa on seinäliitäntä, se voi aiheuttaa liian pienen paineen, avaa ovi tai ikkuna hetkeksi paineen tasaantumiseksi. Laite on äänekäs tai tärisee, kondenssivesi valuu ulos: Tarkista, onko laite suorassa ja tasaisella alustalla. Tarkista, onko kondenssivesipoistoletkun tulppa kiinni tai vaurioitunut. Kiinnitä tulppa oikein tai korvaa tulppa tarvittaessa. Laite lämpenee huomattavasti, on äänekäs tai on menettämässä tehoaan: Tarkista, ovatko ilman tuloaukot ja ilmansuodatin likaisia. Poista lika ulkopuolelta. Tarkista, ovatko laitteen sisäpuoli ja erityisesti tuulettimen, tuulettimen kotelon, haihduttimen ja kondensaattorin ulkopuoli likaisia (katso kappale Huolto). Toimita laitteen sisäpuoli puhdistettavaksi jäähdytys- ja ilmastointitekniikan asiantuntijalle tai yritykselle Trotec. Laite ei reagoi infrapunakaukosäätimeen: Tarkista, onko kaukosäätimen ja laitteen etäisyys liian suuri ja vähennä etäisyyttä tarvittaessa. Varmista, että laitteen ja kaukosäätimen välissä ei ole estettä. Ota huomioon näköyhteys laitteen ja kaukosäätimen välillä. Tarkista paristoiden lataus ja vaihda ne tarvittaessa. Tarkista paristoiden oikea napaisuus, jos paristot on juuri vaihdettu. Laite ei toimi häiriöttömästi näiden tarkistusten jälkeen? Toimita laite korjattavaksi jäähdytys- ja ilmastointitekniikan asiantuntijalle tai yritykselle Trotec. 10 Käyttöohje Siirrettävä ilmastointilaite PAC 3500 FI

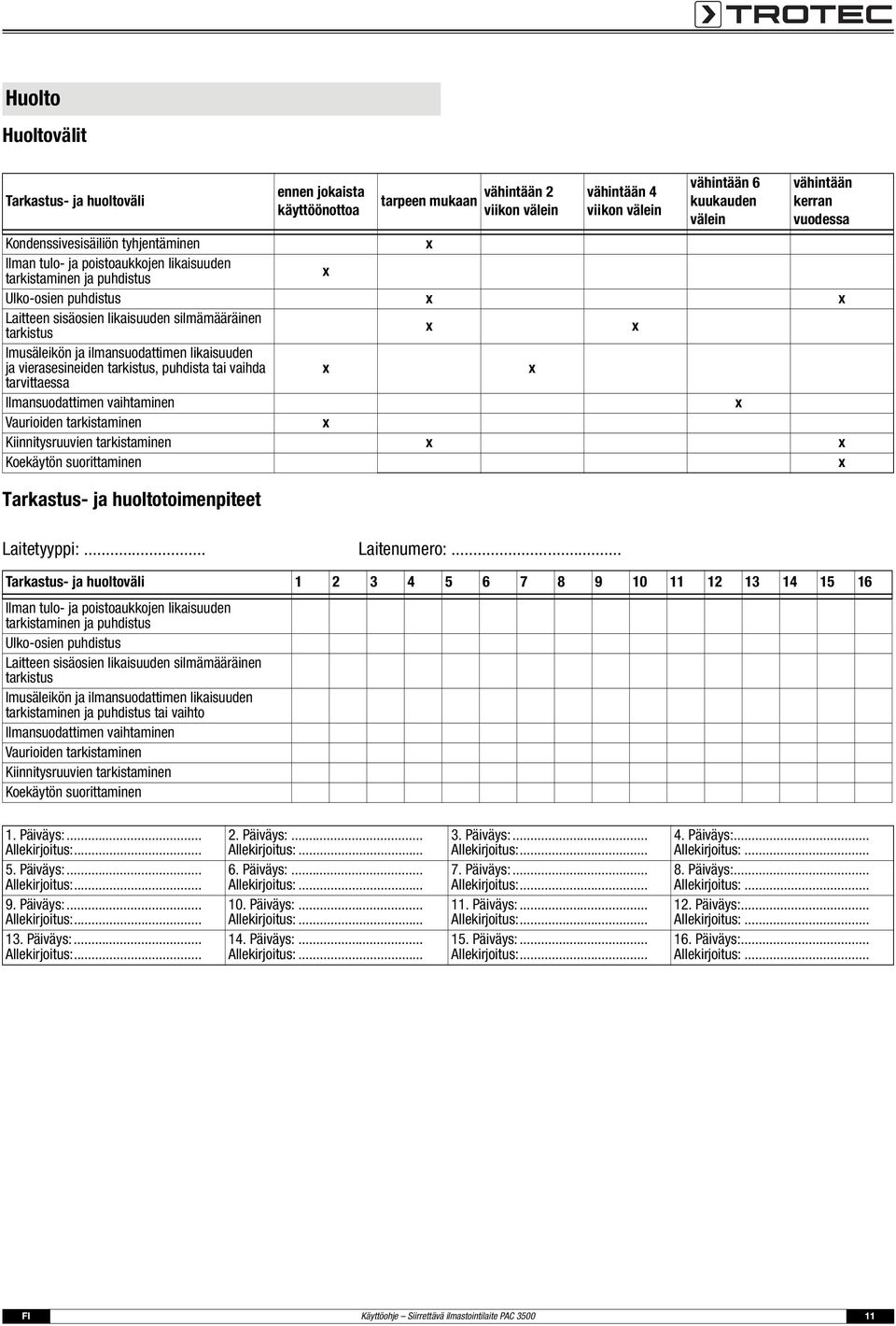

13 Huolto Huoltovälit Tarkastus- ja huoltoväli Tarkastus- ja huoltotoimenpiteet ennen jokaista käyttöönottoa tarpeen mukaan vähintään 2 viikon välein Laitetyyppi:... Laitenumero:... vähintään 4 viikon välein vähintään 6 kuukauden välein vähintään kerran vuodessa Kondenssivesisäiliön tyhjentäminen x Ilman tulo- ja poistoaukkojen likaisuuden tarkistaminen ja puhdistus x Ulko-osien puhdistus x x Laitteen sisäosien likaisuuden silmämääräinen tarkistus x x Imusäleikön ja ilmansuodattimen likaisuuden ja vierasesineiden tarkistus, puhdista tai vaihda x x tarvittaessa Ilmansuodattimen vaihtaminen x Vaurioiden tarkistaminen x Kiinnitysruuvien tarkistaminen x x Koekäytön suorittaminen x Tarkastus- ja huoltoväli Ilman tulo- ja poistoaukkojen likaisuuden tarkistaminen ja puhdistus Ulko-osien puhdistus Laitteen sisäosien likaisuuden silmämääräinen tarkistus Imusäleikön ja ilmansuodattimen likaisuuden tarkistaminen ja puhdistus tai vaihto Ilmansuodattimen vaihtaminen Vaurioiden tarkistaminen Kiinnitysruuvien tarkistaminen Koekäytön suorittaminen 1. Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus: Päiväys:... Allekirjoitus:... FI Käyttöohje Siirrettävä ilmastointilaite PAC

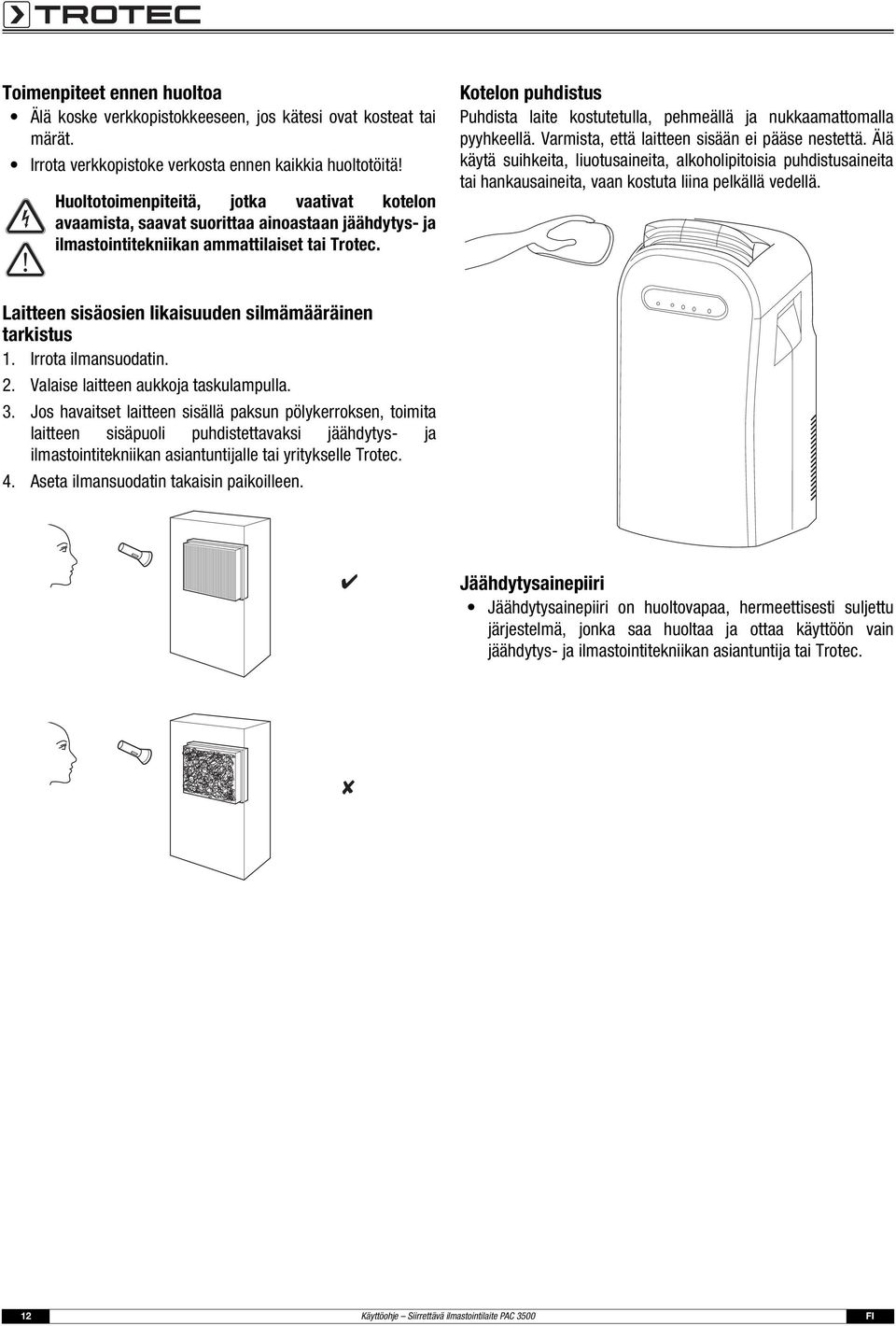

14 Toimenpiteet ennen huoltoa Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät. Irrota verkkopistoke verkosta ennen kaikkia huoltotöitä! Huoltotoimenpiteitä, jotka vaativat kotelon avaamista, saavat suorittaa ainoastaan jäähdytys- ja ilmastointitekniikan ammattilaiset tai Trotec. Kotelon puhdistus Puhdista laite kostutetulla, pehmeällä ja nukkaamattomalla pyyhkeellä. Varmista, että laitteen sisään ei pääse nestettä. Älä käytä suihkeita, liuotusaineita, alkoholipitoisia puhdistusaineita tai hankausaineita, vaan kostuta liina pelkällä vedellä. Laitteen sisäosien likaisuuden silmämääräinen tarkistus 1. Irrota ilmansuodatin. 2. Valaise laitteen aukkoja taskulampulla. 3. Jos havaitset laitteen sisällä paksun pölykerroksen, toimita laitteen sisäpuoli puhdistettavaksi jäähdytys- ja ilmastointitekniikan asiantuntijalle tai yritykselle Trotec. 4. Aseta ilmansuodatin takaisin paikoilleen. Jäähdytysainepiiri Jäähdytysainepiiri on huoltovapaa, hermeettisesti suljettu järjestelmä, jonka saa huoltaa ja ottaa käyttöön vain jäähdytys- ja ilmastointitekniikan asiantuntija tai Trotec. 12 Käyttöohje Siirrettävä ilmastointilaite PAC 3500 FI

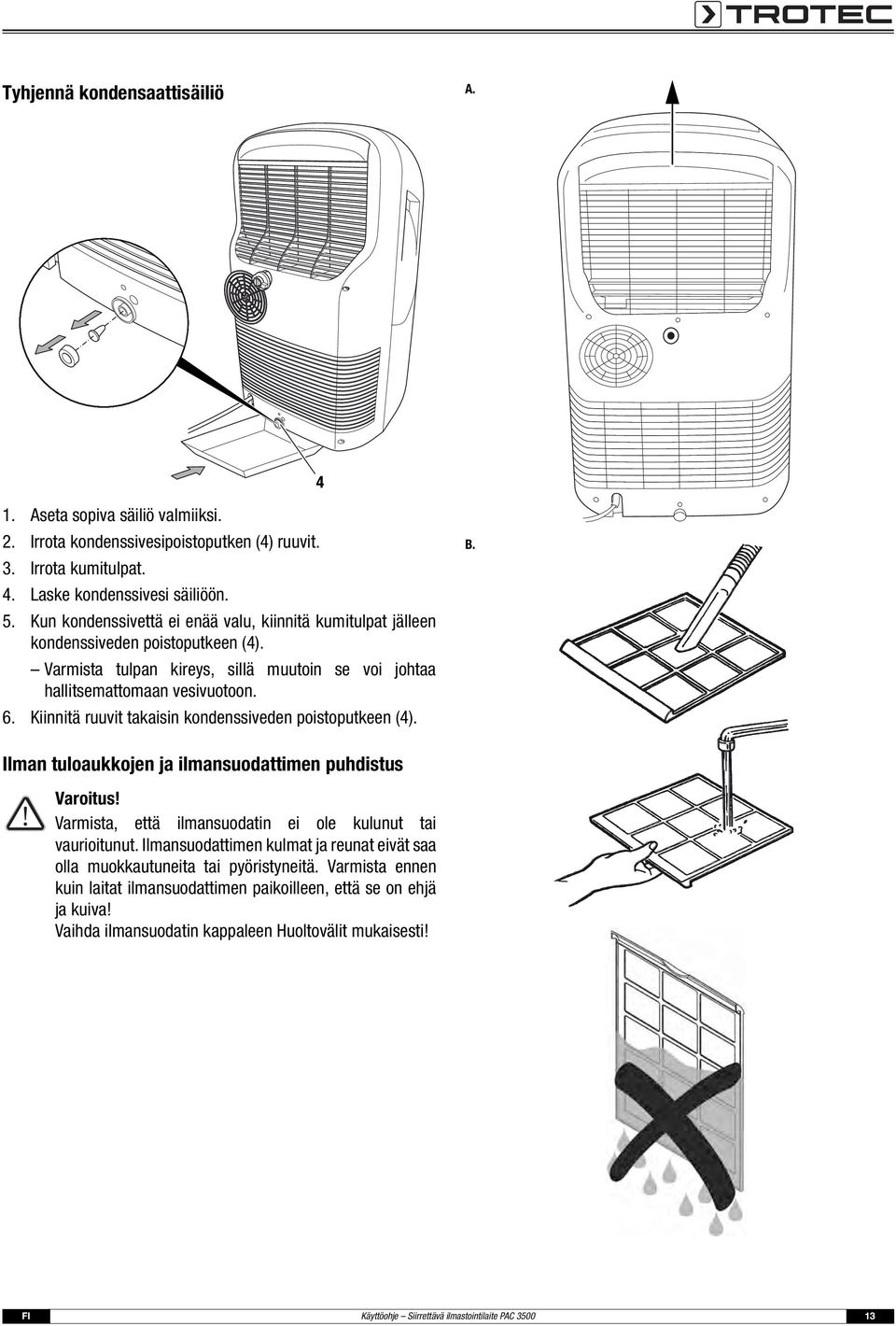

15 Tyhjennä kondensaattisäiliö A Aseta sopiva säiliö valmiiksi. 2. Irrota kondenssivesipoistoputken (4) ruuvit. 3. Irrota kumitulpat. 4. Laske kondenssivesi säiliöön. 5. Kun kondenssivettä ei enää valu, kiinnitä kumitulpat jälleen kondenssiveden poistoputkeen (4). Varmista tulpan kireys, sillä muutoin se voi johtaa hallitsemattomaan vesivuotoon. 6. Kiinnitä ruuvit takaisin kondenssiveden poistoputkeen (4). B. Ilman tuloaukkojen ja ilmansuodattimen puhdistus Varoitus! Varmista, että ilmansuodatin ei ole kulunut tai vaurioitunut. Ilmansuodattimen kulmat ja reunat eivät saa olla muokkautuneita tai pyöristyneitä. Varmista ennen kuin laitat ilmansuodattimen paikoilleen, että se on ehjä ja kuiva! Vaihda ilmansuodatin kappaleen Huoltovälit mukaisesti! FI Käyttöohje Siirrettävä ilmastointilaite PAC

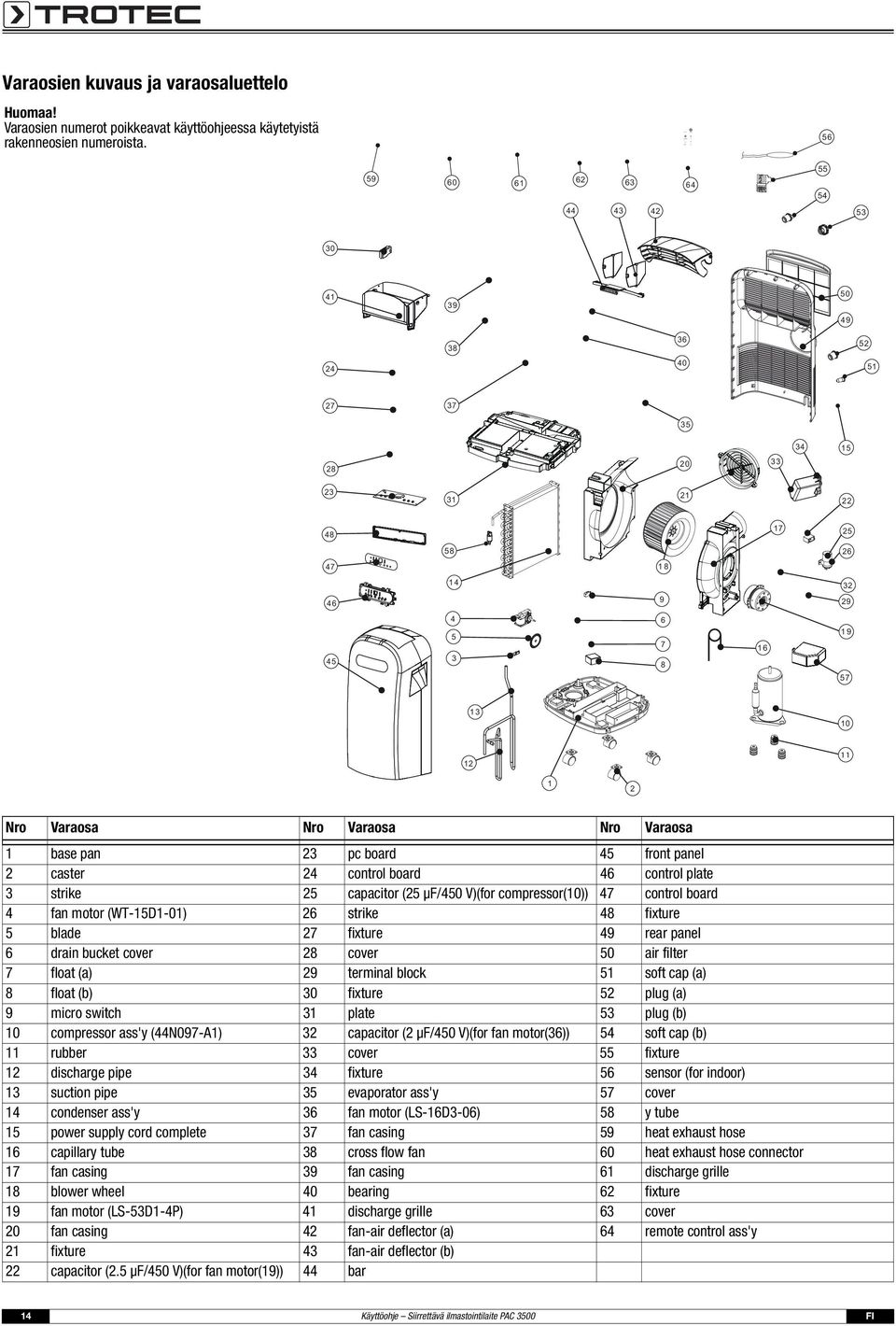

16 ON/OFF Fan Speed Timer Mode Up Down Varaosien kuvaus ja varaosaluettelo Huomaa! Varaosien numerot poikkeavat käyttöohjeessa käytetyistä rakenneosien numeroista Nro Varaosa Nro Varaosa Nro Varaosa 1 base pan 23 pc board 45 front panel 2 caster 24 control board 46 control plate 3 strike 25 capacitor (25 μf/450 V)(for compressor(10)) 47 control board 4 fan motor (WT-15D1-01) 26 strike 48 fixture 5 blade 27 fixture 49 rear panel 6 drain bucket cover 28 cover 50 air filter 7 float (a) 29 terminal block 51 soft cap (a) 8 float (b) 30 fixture 52 plug (a) 9 micro switch 31 plate 53 plug (b) 10 compressor ass'y (44N097-A1) 32 capacitor (2 μf/450 V)(for fan motor(36)) 54 soft cap (b) 11 rubber 33 cover 55 fixture 12 discharge pipe 34 fixture 56 sensor (for indoor) 13 suction pipe 35 evaporator ass'y 57 cover 14 condenser ass'y 36 fan motor (LS-16D3-06) 58 y tube 15 power supply cord complete 37 fan casing 59 heat exhaust hose 16 capillary tube 38 cross flow fan 60 heat exhaust hose connector 17 fan casing 39 fan casing 61 discharge grille 18 blower wheel 40 bearing 62 fixture 19 fan motor (LS-53D1-4P) 41 discharge grille 63 cover 20 fan casing 42 fan-air deflector (a) 64 remote control ass'y 21 fixture 43 fan-air deflector (b) 22 capacitor (2.5 μf/450 V)(for fan motor(19)) 44 bar 14 Käyttöohje Siirrettävä ilmastointilaite PAC 3500 FI

17 Hävittäminen Sähkölaitteita ei saa hävittää talousjätteen mukana, vaan ne on Euroopan Unionin alueella hävitettävä EUROOPAN PARLAMENTIN JA NEUVOSTON sähkö- ja elektroniikkaromusta antaman direktiivin 2002/96/EY mukaisesti. Hävitä tämä laite käytön jälkeen voimassa olevien lakien mukaisesti. Laitteessa käytetään ympäristöystävällistä ja otsonille vaaratonta jäähdytysainetta (katso Tekniset tiedot). Huolehdi laitteessa olevan jäähdytysaineen asiaankuuluvasta hävityksestä kansallisia lakeja noudattaen. Vaatimustenmukaisuusvakuutus EY:n pienjännitedirektiivin 2006/95/EY ja sähkömagneettista yhteensopivuutta koskevan EY:n direktiivin 2004/108/EY mukaisesti. Vakuutamme, että siirrettävä ilmastointilaite PAC 3500 on kehitetty, suunniteltu ja valmistettu mainittujen EY-direktiivien mukaisesti. Käytetyt normit ja tekniset standardit: EN /A2:2011 EN /A2:2008 EN /A2:2009 EN :2008 EN /A13:2012 EN /2012 EN 62233:2008 ZEK symbolin löydät laitteen takapinnalta. Valmistaja: Trotec GmbH & Co. KG Grebbener Straße 7 D Heinsberg Puhelin: Fax: S-posti: info@trotec.com Heinsberg, Toimitusjohtaja: Detlef von der Lieck FI Käyttöohje Siirrettävä ilmastointilaite PAC

18

19

20 Trotec GmbH & Co. KG Grebbener Str. 7 D Heinsberg info@trotec.com
