1 SENNUSOPS Ilma vesilämpöpumppujärjestelmän lämminvesivaraaja EKHTS00C EKHTS0C

2 x x x 0 mm x x x B C 0 H 0 Ø >0 >0 EKHBRD* EKHVM(RD/YD)* EKHV(H/X)* >0 >0 >00 >00

3 EKHTS00C EKHTS0C Ilma vesilämpöpumppujärjestelmän lämminvesivaraaja SISÄLLYS Sivu JOHDNTO Johdanto... Yleistä... Tämän oppaan laajuus... Mallin tunnistus... Varusteet... Lämminvesivaraajan mukana toimitetut varusteet... Lisävarusteet... Yksikön yleiskuvaus... Pääkomponentit... Turvalaitteet... Yleiskaavio... EKHTS-lämminvesivaraajan asennus... sennusohjeet... Lämminvesivaraajan asentaminen ja käyttöönotto... Kunnossapito... Kattilakiven poisto... Tyhjennys... Vianetsintä... Yleisiä ohjeita... Yleisiä oireita... Jätehuoltovaatimukset... Tekniset tiedot... Lämminvesivaraajan tekniset tiedot... Yleistä Haluamme kiittää sinua ostettuasi tämän lämminvesivaraajan. Kuumavesivaraaja tulee asentaa valtuutetun asentajan toimesta, ja asennuksessa on noudatettava tämän oppaan ohjeita, voimassaolevaa lainsäädäntöä sekä ammattisäännöstöjä ja määräyksiä, jotka koskevat tuulettamattomien kuumavesivaraajien asennusta ja ovat voimassa asennuspäivänä. EKHTS-kuumavesivaraaja voidaan liittää yksiköihin EKHBRD*, EKHVM(RD/YD)*, HXHD*, EKHV(H/X)*, EKHB(H/X)* ja E(D/B)(H/L)Q*. Kuumavesivaraajasta on saatavana kaksi kokoa: noin 00 ja 0 litraa. Yksiköitä EKHB(H/X)* ja E(D/B)(H/L)Q* lukuun ottamatta kuumavesivaraaja voidaan kiinnittää sisäyksikön päälle. Jos kuumavesivaraaja halutaan asentaa lattialle sisäyksikön viereen, tarvitaan tarkoitukseen suunniteltu EKFMHTB-liitäntäsarja. EKHBRD**-yksiköiden kanssa tarvitaan EKMKHT-sarja. EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköiden kanssa tarvitaan EKFMLT-sarja. Kuumavesivaraajaa ei voi kiinnittää yksikön päälle vaan se täytyy kiinnittää lattiaan yksikön viereen. EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköt Yhteensopivuus EKHTS-kuumavesivaraajan kanssa on mahdollista vain yksikkötyypeistä EKHB(H/X)*BB* ja E(D/B)(H/L)Q*BB* alkaen. LUE NÄMÄ OHJEET HUOLELLISESTI ENNEN SENNUST. SÄILYTÄ TÄMÄ OPS SOPIVSS PIKSS MYÖHEMPÄÄ KÄYTTÖÄ VRTEN. SÄILYTÄ TÄMÄ OPS EKHWSU -KUUMVESIVRJN KNSS SENNUKSEN JÄLKEEN. LITTEIDEN TI LISÄLITTEIDEN VÄÄRÄ SENNUS TI LIITTÄMINEN STT IHEUTT SÄHKÖISKUN, OIKOSULUN, VUOTOJ, TULIPLON TI MUUT VHINKO LITTEILLE. HUOLEHDI SIITÄ, ETTÄ KÄYTÄT INOSTN DIKININ VLMISTMI LISÄLITTEIT, JOTK ON ERITYISESTI SUUNNITELTU KÄYTETTÄVIKSI NÄIDEN LITTEIDEN KNSS. NIIDEN SENTMINEN ON NNETTV MMTTILISEN TEHTÄVÄKSI. JOS OLET EPÄVRM SENNUSMENETTELYN TI KÄYTÖN SUHTEEN, OT IN YHTEYTTÄ DIKIN- JÄLLEENMYYJÄÄN, JOLT ST NEUVOJ J TIETOJ. TÄSSÄ OPPSS KUVTTU YKSIKKÖ ON SUUNNITELTU SENNETTVKSI VIN SISÄTILOIHIN J VIN LÄMPÖTILOIHIN C 0 C. Tämän oppaan laajuus Tässä asennusoppaassa kerrotaan, miten EKHTSkuumavesivaraajat asennetaan ja liitetään. Mallin tunnistus Kuumavesivaraaja EK HTS 00 C Sarja Tyypin tunnistus Lämminvesivaraaja, ruostumaton teräs Eurooppalainen malli Englanninkielinen teksti on alkuperäinen ohje. Muut kielet ovat alkuperäisten ohjeiden käännöksiä. EKHTS000C PW0-0.0

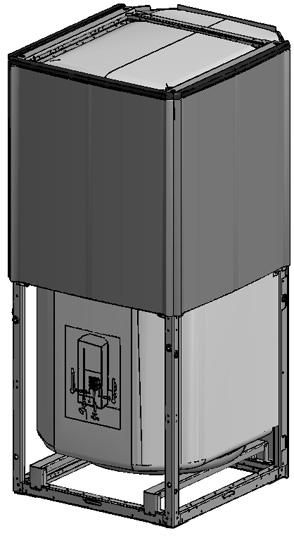

4 VRUSTEET Pääkomponentit Lämminvesivaraajan mukana toimitetut varusteet Katso kuva Lämmönvaihtimen kierukan joustava letku Kuuman/kylmän veden joustava letku Johdinpidike Läpivientiaukko (läpivientitiiviste puristimet ruuvit) Pakkauksen purkamisohje -tieventtiilikokoonpano (runko moottori puristimet) T-liitos N M Lisävarusteet F EKFMHTB Liitäntäsarja lämminvesivaraajan asentamiseksi lattialle sisäyksikön viereen. Katso yksityiskohtaiset ohjeet sarjan asennusoppaasta. EKFMLT Jos EKHTS*C-kuumavesivaraaja asennetaan yhdessä EKHBH/X*- tai E(D/B)(H/L)Q*-sarjan yksikön kanssa, tarvitaan erillinen EKFMLT-sarja. Katso yksityiskohtaiset ohjeet sarjan asennusoppaasta. EKMKHT Jos EKHTS*C-kuumavesivaraaja asennetaan EKHBRD*- sarjan sisäyksikön päälle, tarvitaan erillinen EKMKHT-sarja. Katso yksityiskohtaiset ohjeet sarjan asennusohjeesta. P B G J C D H L E K YKSIKÖN YLEISKUVUS G Koko järjestelmä (sisäyksikkö ja ulkoyksikkö) on suunniteltu käytettäväksi yhdessä Daikinlämminvesivaraajan kanssa. Jos Daikin-sisäyksikön kanssa käytetään jotain muuta varaajaa, Daikin ei voi taata järjestelmän hyvää toimintaa eikä luotettavuutta. Tästä johtuen Daikin ei voi antaa järjestelmälle takuuta tällaisessa tapauksessa. J E K B C D E F G H J K L M N P Lämpimän veden lähtöliitäntä (G /" naaras) T-kappale (ei sisälly toimitukseen) Paineenalennusventtiilin liitäntä (ei sisälly toimitukseen) Paineenalennusventtiili (ei sisälly toimitukseen) Kierrätysliitäntä (G /" uros) Termistorin pistoke Virtauksen tuloliitäntä pääsisäyksikön pohjassa (pikaliitin) Lämmönvaihtimen kierukka Paluun lähtöliitäntä pääsisäyksikön pohjassa (pikaliitin) Lämpimän veden tuloliitäntä (G /" naaras) Termistori nodi Suojus Vesiputkien läpivientiaukot EKHTS000C PW0-0.0

5 Turvalaitteet Lämminvesivaraajan paineenalennusventtiilin liitäntöjä ei saa käyttää muihin tarkoituksiin. Tätä kuumavesivaraajaa voidaan käyttää vain EKHBRD*-, EKHVM(RD/YD)*-, HXHD*-, EKHV(H/V)*-, EKHB(H/X)*- tai E(D/B)(H/L)Q*-yksikön kanssa. Yhteensopivuus EKHTS-kuumavesivaraajan kanssa on mahdollista vain yksikkötyypeistä EKHB(H/X)*BB* ja E(D/B)(H/L)Q*BB* alkaen. Lämpösuoja Lämpopumppuyksikkö on varustettu lämpösuojalla. Lämpösuoja laukeaa, kun lämpötila nousee liian korkeaksi. Laukeamisen jälkeen suoja täytyy nollata lämpöpumppuyksikössä painamalla sitä (irrota ensin koristepaneelit lämpöpumppuyksikön oppaan ohjeiden mukaan). Katkaise virransyöttö ennen sisäyksikön koristepaneelien avaamista. Paineenalennusventtiili Paineenalennusventtiilin liitäntään on liitettävä paineenalennusventtiili (ei sisälly toimitukseen), joka täyttää asianmukaiset paikalliset ja kansalliset määräykset ja jonka avautumispaine on enintään 0 baaria. Jos paineenalennuslaitteeseen liitetään poistoputki, se täytyy asentaa jatkuvasti alaspäin kaltevaan suuntaan ympäristöön, jossa se ei jäädy. Sitä ei saa peittää. Yleiskaavio 0 B >0 0 D C >0 >0 >00 H 0 Ø0 0 0 H Lämpimän veden lähtöliitäntä (G /" naaras) Lämpimän veden tuloliitäntä (G /" naaras) Lämpimän veden lähtöliitäntä säiliön pohjassa (pikaliitin) Kylmän veden tuloliitäntä säiliön pohjassa (pikaliitin) Kierrätysliitäntä (G /" uros) Virtauksen tuloliitäntä pääsisäyksiköstä (pikaliitin) Paluun lähtöliitäntä pääsisäyksikköön (pikaliitin) -tieventtiili Virtauksen tuloliitäntä pääsisäyksikön pohjassa (pikaliitin) 0 Paluun lähtöliitäntä pääsisäyksikön pohjassa (pikaliitin) Vesiputkien läpivientiaukot setusjalat Kuumavesivaraajan malli H H EKHTS00C 00 mm mm EKHTS0C mm 0 mm EKHTS000C PW0-0.0

6 EKHTS-LÄMMINVESIVRJN SENNUS sennus on annettava valtuutetun ammattilaisen tehtäväksi. Materiaalivalintojen ja asennuksen on noudatettava paikallisia ja kansallisia määräyksiä. Laitteistoa ei ole tarkoitettu käytettäväksi räjähdysalttiissa ympäristössä. Lämpimän veden laadun on oltava EU-direktiivin / EY mukainen. Lämminvesivaraajan kylmävesiliitäntään on asennettava tyhjennyslaite. Turvallisuussyistä vesipiiriin ei saa lisätä minkäänlaista glykolia. Veden stagnaation välttämiseksi on tärkeää, että lämminvesivaraajan tilavuus vastaa lämpimän veden päivittäistä kulutusta. Jos lämmintä vettä ei kuluteta pitkään aikaan, laitteisto täytyy huuhdella puhtaalla vedellä ennen käyttöä. Laitteistossa oleva desinfiointitoiminto on selitetty sisäyksikön käyttöoppaassa. On suositeltavaa välttää pitkiä putkia lämminvesivaraajan ja lämpimän veden päätepisteen (suihku, kylpyamme tms.) välillä ja välttää umpipäitä. sennuksessa on noudatettava paikallisia ja kansallisia määräyksiä, ja se voi vaatia hygieniaan liittyviä lisäasennustoimenpiteitä. Paikallisten ja kansallisten määräysten mukaan termostaattisten sekoitusventtiilien asennus saattaa olla tarpeen. Lämminvesivaraaja täytyy huuhdella heti asennuksen jälkeen puhtaalla vedellä. Tämä menettely täytyy toistaa vähintään kerran päivässä ensimmäisten päivän aikana asennuksen jälkeen. sennusohjeet Pidä seuraavat ohjeet mielessä, kun asennat lämminvesivaraajaa: sennuspaikka ei jäädy. Lämminvesivaraajan normaali asennuspaikka on sisäyksikön päällä. Jos vasemmalla ja/tai oikealla puolella käytettävissä oleva huoltotila on rajoitettu, harkitse huolellisesti kaikkia sisämoduulin asennusvaiheita ensin. Lämminvesivaraaja voidaan asentaa myös lattialle. Tällöin lämminvesivaraajan asennukseen sisäyksikön viereen on käytettävä erikseen tilattavaa EKFMHTB-liitäntäsarjaa. Ei koske EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköitä Sijoita kuumavesivaraaja sopivaan paikkaan kunnossapidon helpottamiseksi. Katso yleiskaaviokuvassa osoitettuja harmaalla merkittyjä alueita sekä sisäyksikön asennusopasta. Takaisinimun välttämiseksi kannattaa asentaa takaiskuventtiili kuumavesivaraajan veden tuloon paikallisten ja kansallisten määräysten mukaisesti. Huolehdi siitä, että vesi ei vuodon sattuessa pääse vahingoittamaan asennustilaa ja ympäristöä. senna paineenalennusventtiilin liitäntä ja kylmän veden tulon poisto. On suositeltavaa asentaa paineenalennusventtiili kylmän veden tuloon paikallisten ja kansallisten määräysten mukaisesti. Kylmän veden tuloon on asennettava paisunta-astia paikallisten ja kansallisten määräysten mukaisesti. Liitä paikallisten ja kansallisten määritysten niin vaatiessa kierrätyspumppu lämpimän veden päätepisteen ja lämminvesivaraajan kierrätysliitännän väliin. Kierrätysliitäntä Lämminvesiliitäntä Suihku Kierrätyspumppu EKHTS000C PW0-0.0

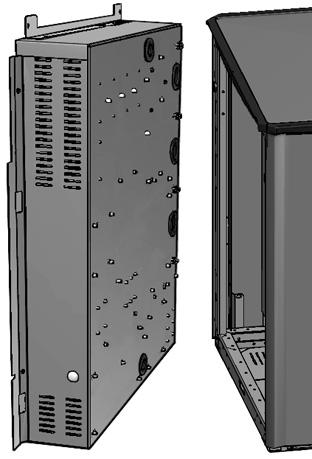

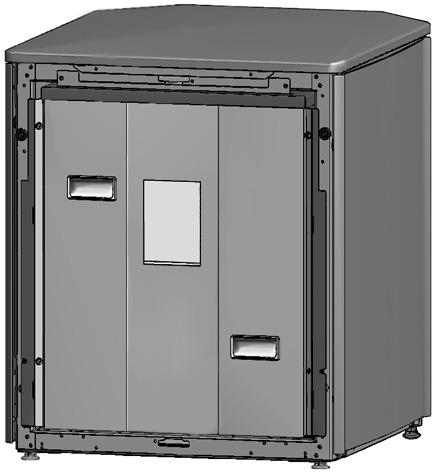

7 Lämminvesivaraajan asentaminen ja käyttöönotto Lämminvesivaraajan asentaminen sisäyksikön päälle Pura lämminvesivaraaja pakkauksesta pakkauksen purkamisohjeen mukaisesti. Tarkasta, että kaikki lämminvesivaraajan varusteet (katso "Varusteet" sivulla ) ovat mukana. Kytke -tieventtiili Vain EKHBRD*-, HXHD*- ja EKHVM(RD/YD)*-yksiköt. Irrota tyhjennyslevyn molemmat sisäyksikön päältä ennen -tieventtiilin asennusta. x Irrota sisäyksikön kotelo. EKHBRD*-, EKHVM(RD/YD)*-, HXHD*- ja EKHV(H/V)*-yksiköt Kun haluat poistaa koristepaneelit, avaa pohjaruuvia ja irrota sitten paneeli. Kiinnitä sisäyksikön ylälevy ja kuumavesivaraajaan. x x B Vain EKHV(H/X)*-yksiköt. Irrota sisäyksikön kytkinrasia avaamalla kiinnikkeet ja liu'uttamalla sitten kytkinrasia sivuun irrottamatta mitään kytkentöjä. x x x x MX. cm B EKHB(H/X)*-yksiköt sennusasento. Yksiköissä EKHBRD*, EKHVM(RD/YD)*, HXHD* ja EKHV(H/X)* tämä -tieventtiili täytyy asentaa sisäyksikköön. Yksiköstä Kuumavesivaraajaan Huonelämmitykseen x * KHB(H/X) * EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköt Yksiköstä Kuumavesivaraajaan Huonelämmitykseen EKHTS000C PW0-0.0

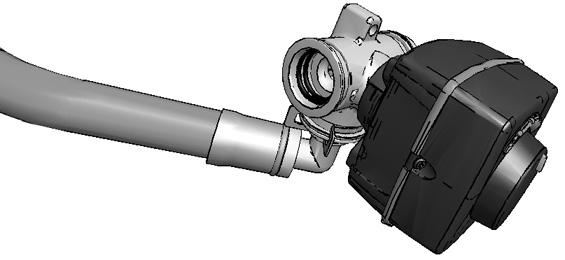

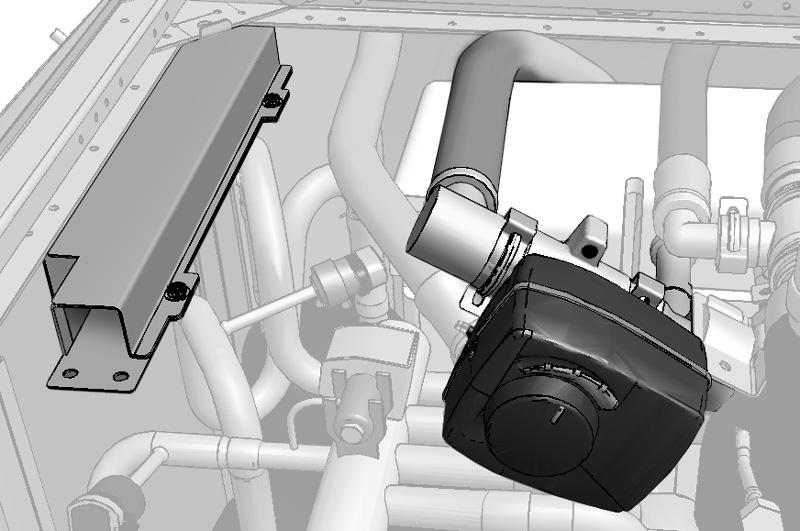

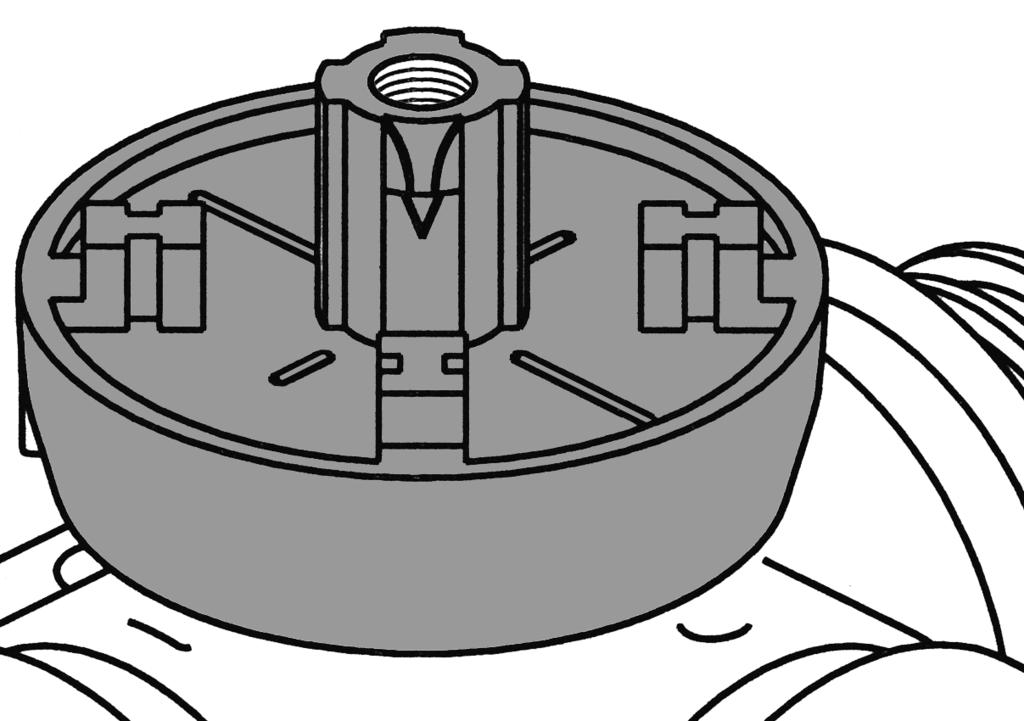

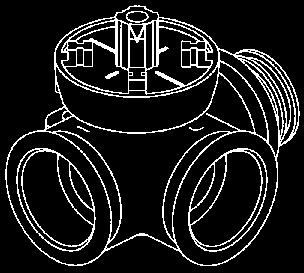

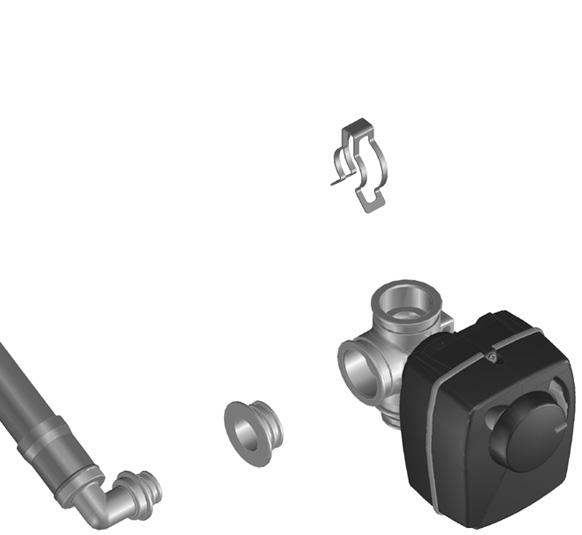

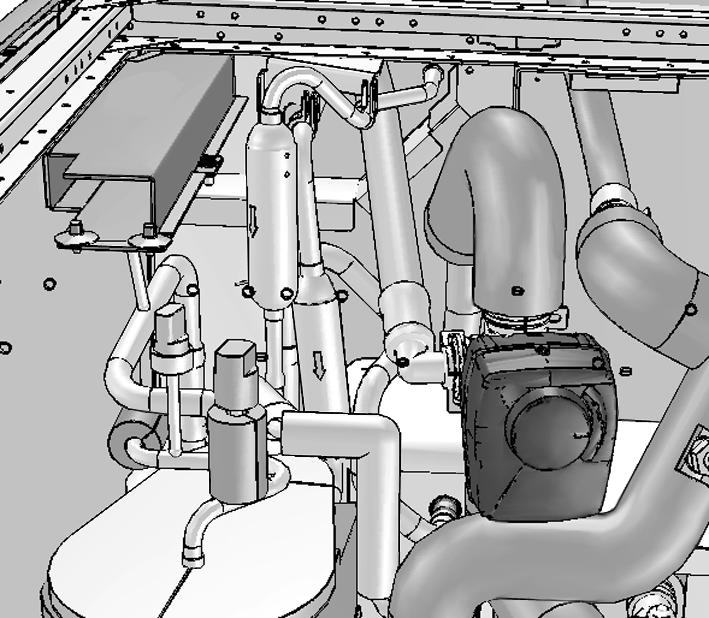

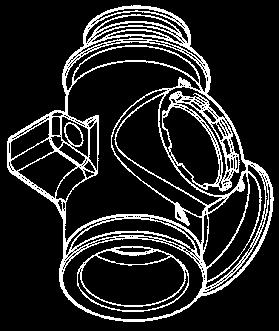

8 Pura -tieventtiilin runko ja moottori pakkauksesta. Tarkista, että moottorin mukana tulevat seuraavat tarvikkeet. senna -tieventtiilin runko putkistoon. Vältä aina kosketusta kuumiin putkiin ja sähköjohtoihin. Katso alla olevaa kuvaa ennen kytkennän tekemistä. Vain EKHBRD*-yksiköt. Holkki Ruuvi Venttiilin moottorin suojus Kääntönuppi seta holkki venttiiliin ja käännä venttiiliä niin, että holkki on alla olevan kuvan mukaisessa asennossa. B 0 EKHBRD C Jos venttiili ei ole tässä asennossa ennen moottorin kiinnittämistä, venttiili antaa tilaa sekä lämpimälle vedelle että huonelämmitykselle käytön aikana. EKHTS000C PW0-0.0

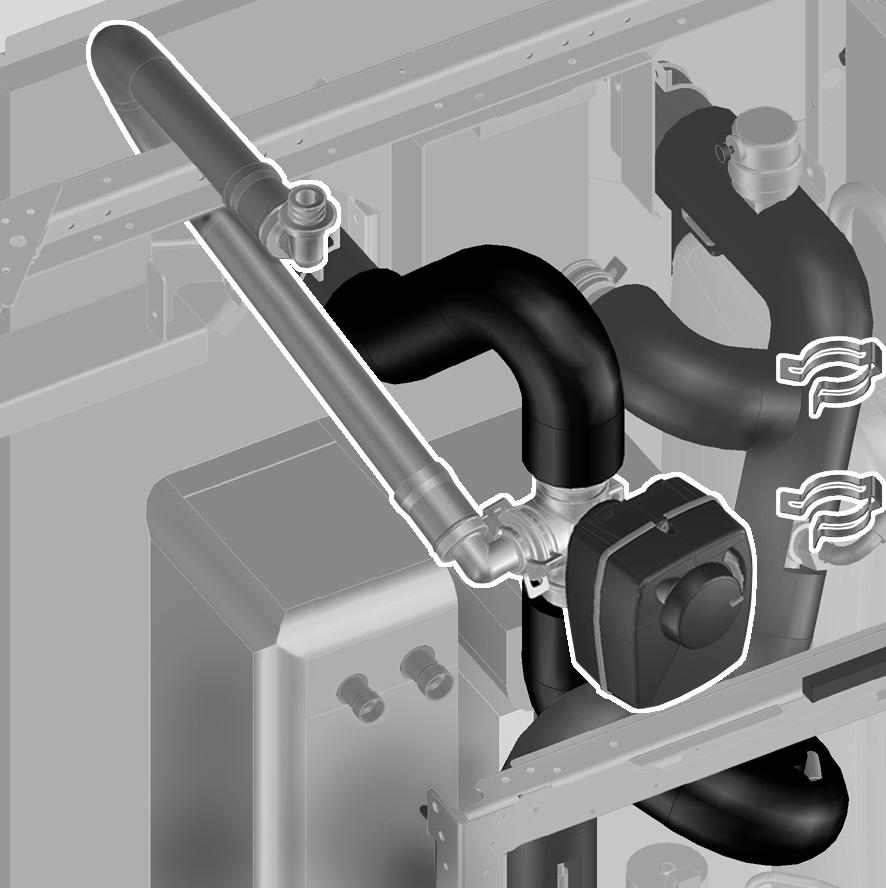

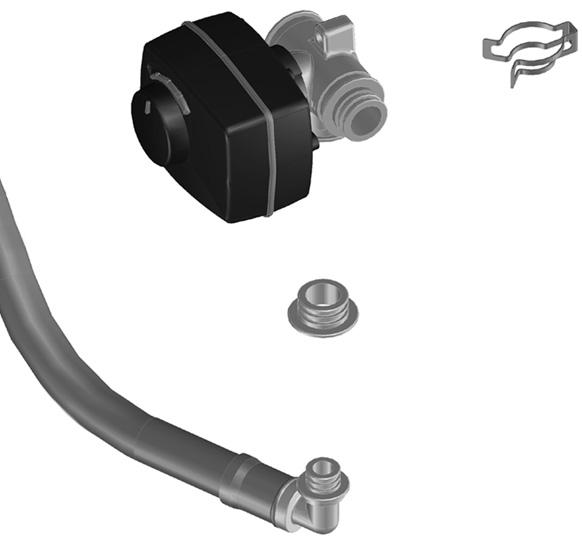

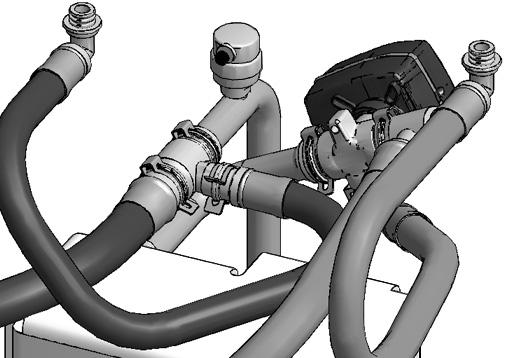

9 Vain EKHVMRD*- ja HXHD*-yksiköt. Vain EKHVMYD*-yksiköt. EKHTS000C PW0-0.0

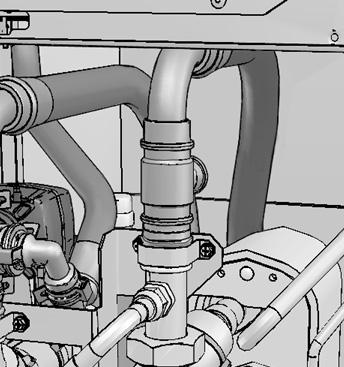

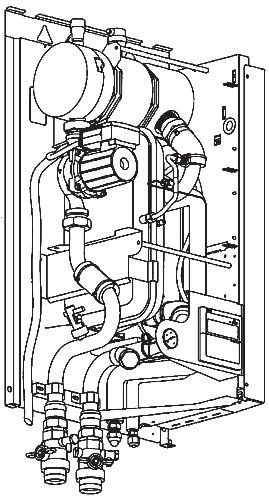

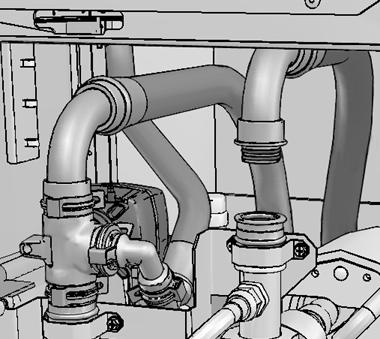

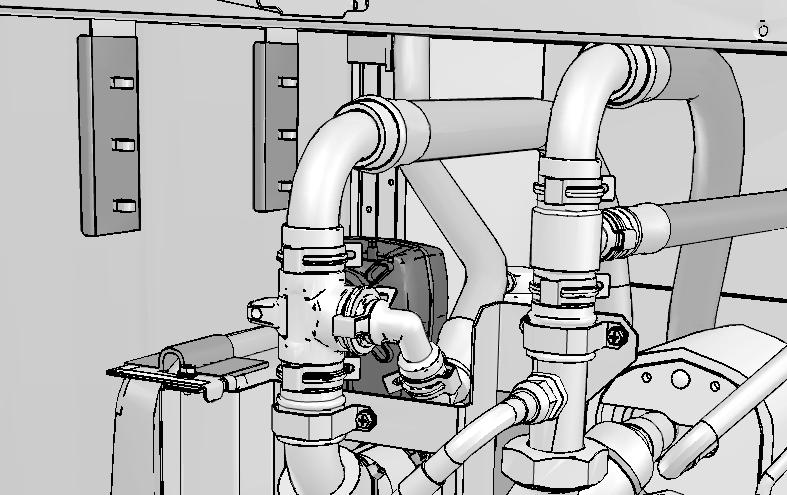

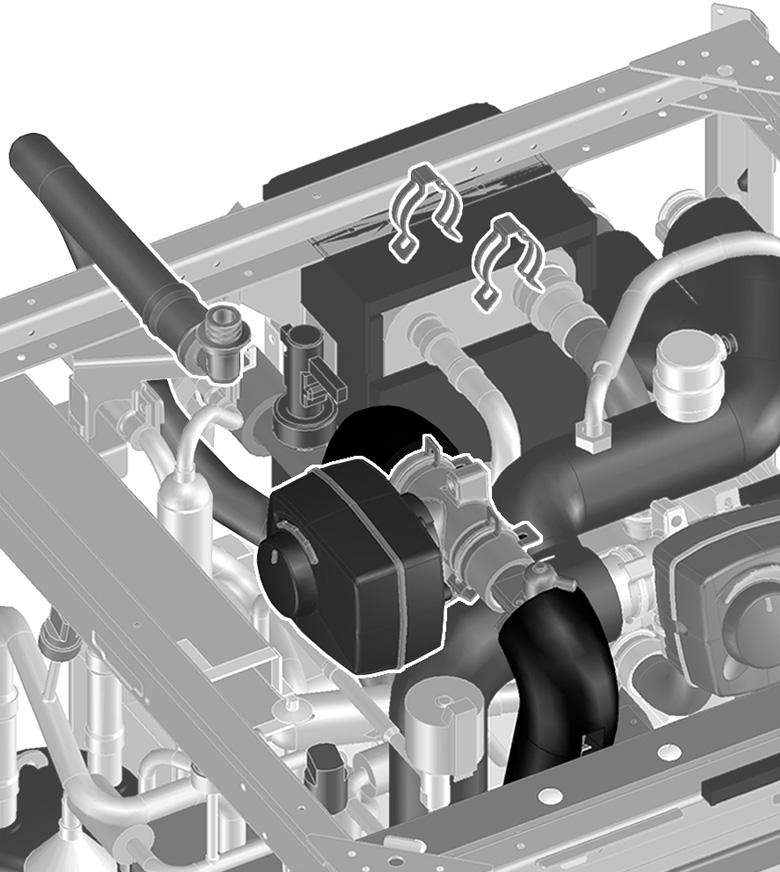

10 FCU FCU FCU FCU FCU FCU Vain EKHV(H/X)*-yksiköt. Vain EKHB(H/X)*-yksiköt. EKHV(H/X) M 0 FHL FHL FHL B 0 Vain E(D/B)(H/L)Q*-yksiköt. EKHV(H/X) C M FHL FHL FHL Kolmitieventtiili täytyy asentaa sisätiloihin. EKHTS000C PW0-0.0

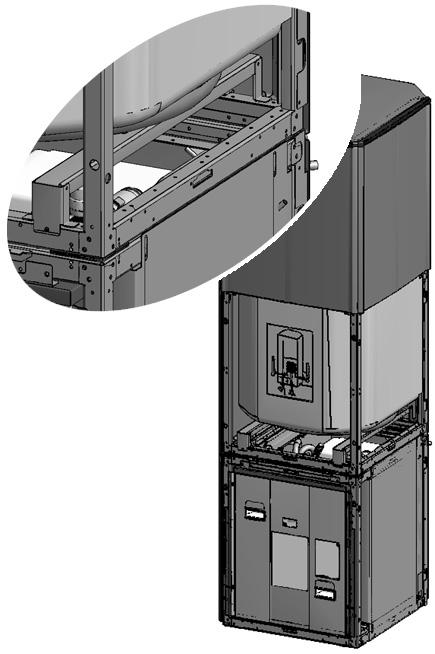

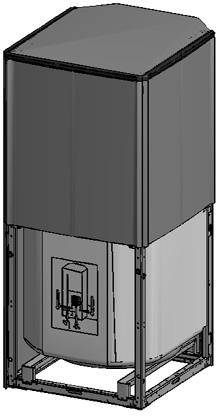

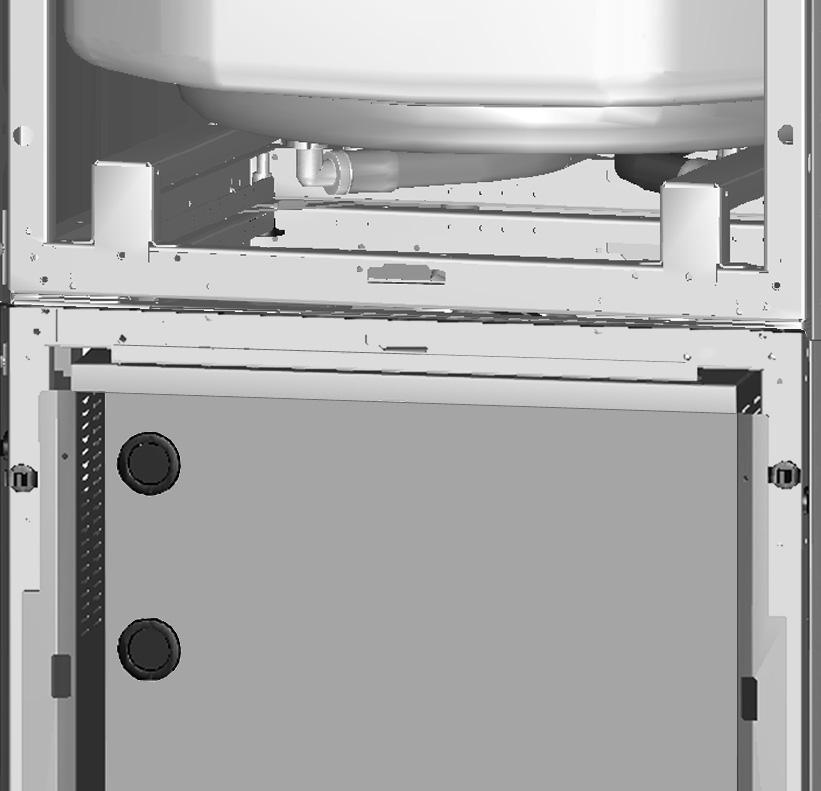

11 Paina moottori holkkiin. Älä pyöritä holkkia tämän toimenpiteen aikana, jotta vaiheessa asetettu venttiilin asento säilyy. seta kääntönuppi venttiilin moottorin suojukseen alla olevan kuvan mukaisesti. Huonelämmitys Lämminvesivaraaja Kiinnitä säiliömoduuli sisäyksikön päälle nostoreikien avulla. Ei koske EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköitä Lämminvesivaraajan painon takia sen käsittelyyn ja nostamiseen tarvitaan kaksi henkilöä. Katso alla olevaa kuvaa ja varmista säiliömoduulia kiinnittäessäsi, että kuumavesivaraajan neljässä kulmassa olevat kohdistusohjaimet sopivat täydellisesti sisäyksikön päällä olevaan neljään kohdistusohjaimeen. Varmista, että kääntönuppi on painettu täysin sisään, jotta yksikkö voi käyttää nuppia automaattisesti. Jos kääntönuppia nostetaan hieman, manuaalinen käyttö on mahdollista. Tee kytkennät (sisä)yksikön kytkinrasiassa seuraavan kuvan mukaan: (varmista, että virta on katkaistu) EKHBRD* / EKHVM(RD/YD)* / HXHD* EKHV(H/X)* / EKHB(H/X)* / E(D/B)(H/L)Q* XM XM 0 -tieventtiili -tieventtiili BLU BLK BRN BRN BLU BLK N Y L L N Y Muista noudattaa oikeita johdotusreittejä yksikön sisällä (johdotusreitit löytyvät sisäyksikön asennusoppaasta). Katso myös sisäyksikön mukana toimitettua kytkentäkaaviota. Irrota varaajamoduulin ylempi etukoristepaneeli kuvan mukaisesti. x Liitä joustavat letkut kuten kuvassa, kuvassa, kuvassa ja kuvassa näyttävät. Vain EKHBRD*-, EKHVM(RD/YD)*-, HXHD*- ja EKHV(H/X)*- yksiköt Kaksi joustavaa letkua, joiden kummallakin puolella on pikaliittimet, on liitettävä kierukan liittimiin (EKHBRD*-yksiköt: katso kuva ; EKHV(H/X)*-yksiköt: katso kuva ; EKHVMRD*- ja HXHD*-yksiköt: katso kuva ; EKHVMYD*- yksiköt: katso kuva ). joustavaa letkua, joiden yhdellä puolella on pikaliitin ja toisella kierreliitin, täytyy liittää kuuman veden lähtöön ja kylmän veden tuloon (ne täytyy reitittää ulos takalevystä, katso: kuva, kuva, kuva ja kuva ). sennussijainnin mukaan (asennus vasemmalle tai oikealle puolelle) lyö tarvittavat oikean- tai vasemmanpuoleiset läpivientiaukot irti takalevystä. Kiinnitä läpivientitiiviste läpivientiaukkojen reunoihin joustavien letkujen suojaamiseksi. Jos käytetään kierrätysliitäntää, liitä kierreliittimellä varustettu putki tähän reikään ja reititä se myös takalevyn reiän läpi (EKHBRD*-yksiköt: katso kuva ; EKHV(H/X)*-yksiköt: katso kuva ; EKHVMRD*- ja HXHD*-yksiköt: katso kuva ; EKHVMYD*-yksiköt: katso kuva ). Lämpimän veden lähtöliitäntä (G /" naaras) Lämpimän veden tuloliitäntä (G /" naaras) Lämpimän veden lähtöliitäntä säiliön pohjassa (pikaliitin) Kylmän veden tuloliitäntä säiliön pohjassa (pikaliitin) Kierrätysliitäntä (G /" uros) Virtauksen tuloliitäntä pääsisäyksiköstä (pikaliitin) Paluun lähtöliitäntä pääsisäyksikköön (pikaliitin) -tieventtiili Virtauksen tuloliitäntä pääsisäyksikön pohjassa (pikaliitin) 0 Paluun lähtöliitäntä pääsisäyksikön pohjassa (pikaliitin) EKHTS000C PW0-0.0

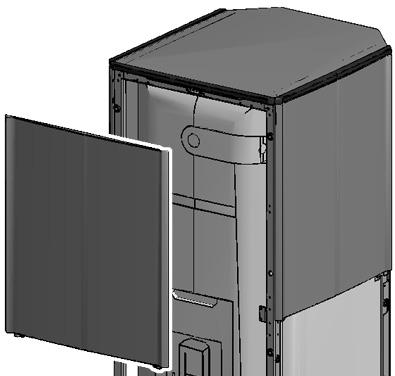

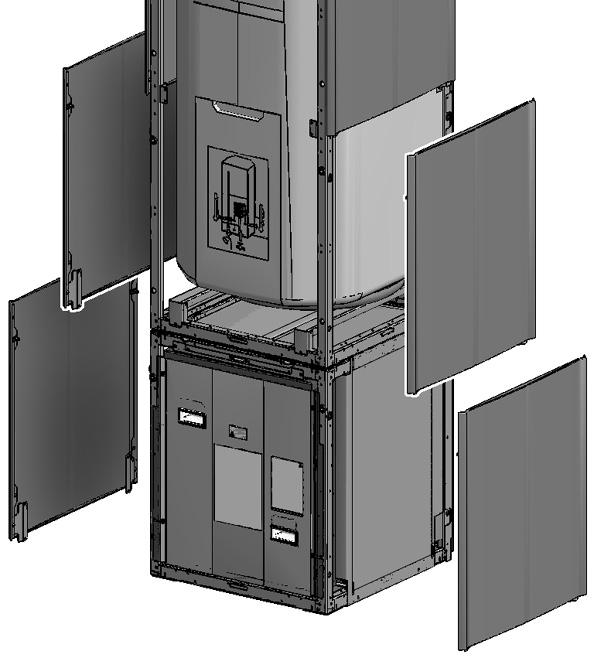

12 Vain EKHB(H/X)*-yksiköt x x x x *KHB(H/X)* *KHB(H/X)* x x x Koristepaneeli Pikakiinnitysreikä Kiinnitä ruuvilla Liitä paineenalennusventtiili (ei sisälly toimitukseen, avautumispaine enintään 0 baaria) ja tyhjennys. 0 Liitä termistorin johdin sisäyksikön kytkinrasiaan. Varmista, että virransyöttö on katkaistu. Katso sisäyksikön mukana toimitettua kytkentäkaaviota. Vain EKHBRD*-, EKHVM(RD/YD)*- ja HXHD*-yksiköt Vain E(D/B)(H/L)Q*-yksiköt *(D/B)(H/L)Q* *(D/B)(H/L)Q* Vain EKHV(H/X)*-yksiköt x x x On suositeltavaa asentaa sulkuventtiili kylmän veden tuloon. Sulje tämä sulkuventtiili poissaolojen ajaksi, jotta mahdollinen vesivuoto ei pääse tuhoamaan ympäristöä. Kiinnitä kuumavesivaraajan alemmat sivukoristepaneelit sisäyksikköön. Ei koske EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköitä. 0 EKHTS000C PW0-0.0

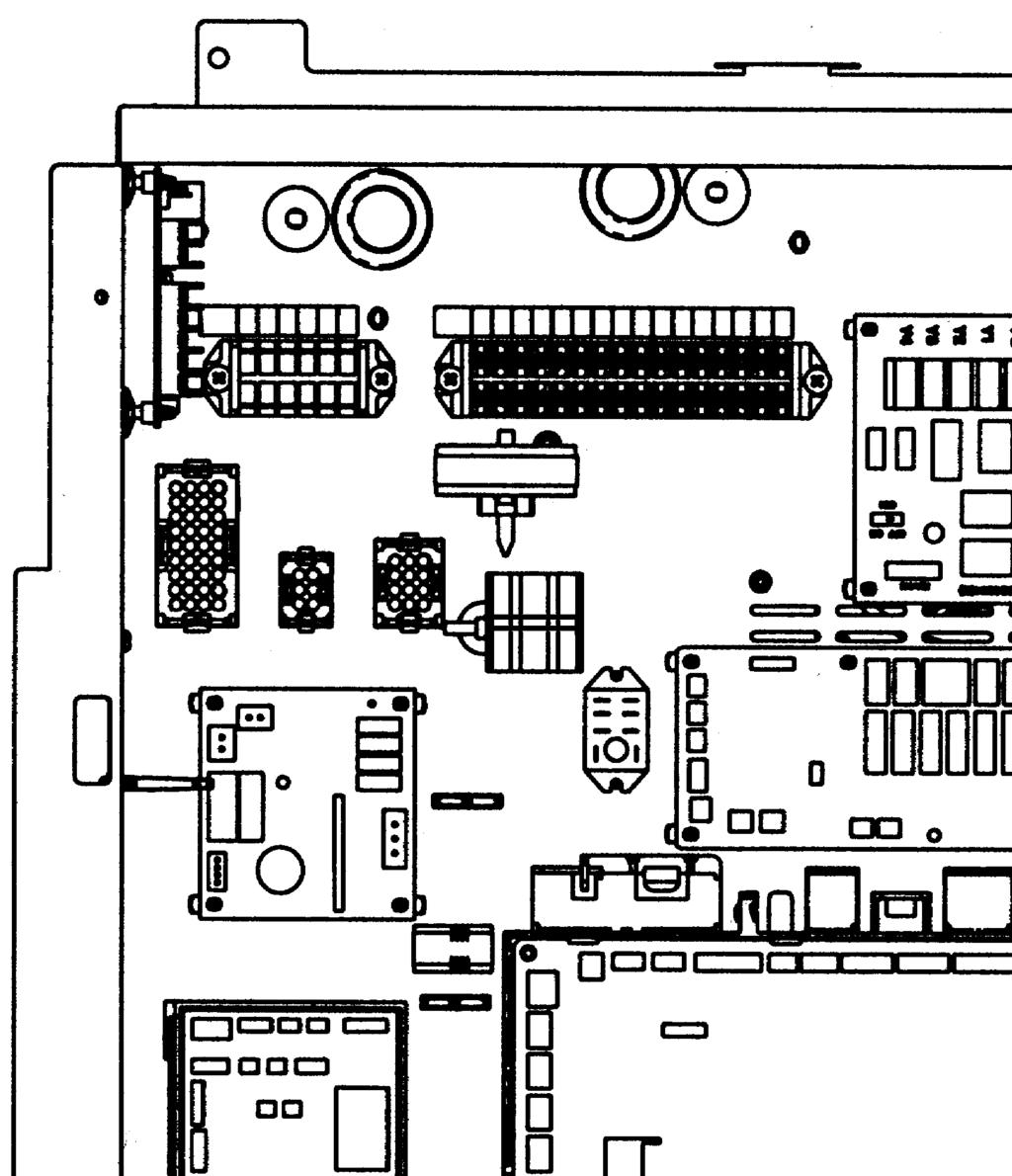

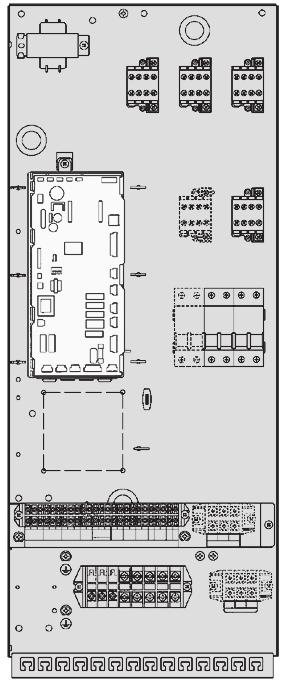

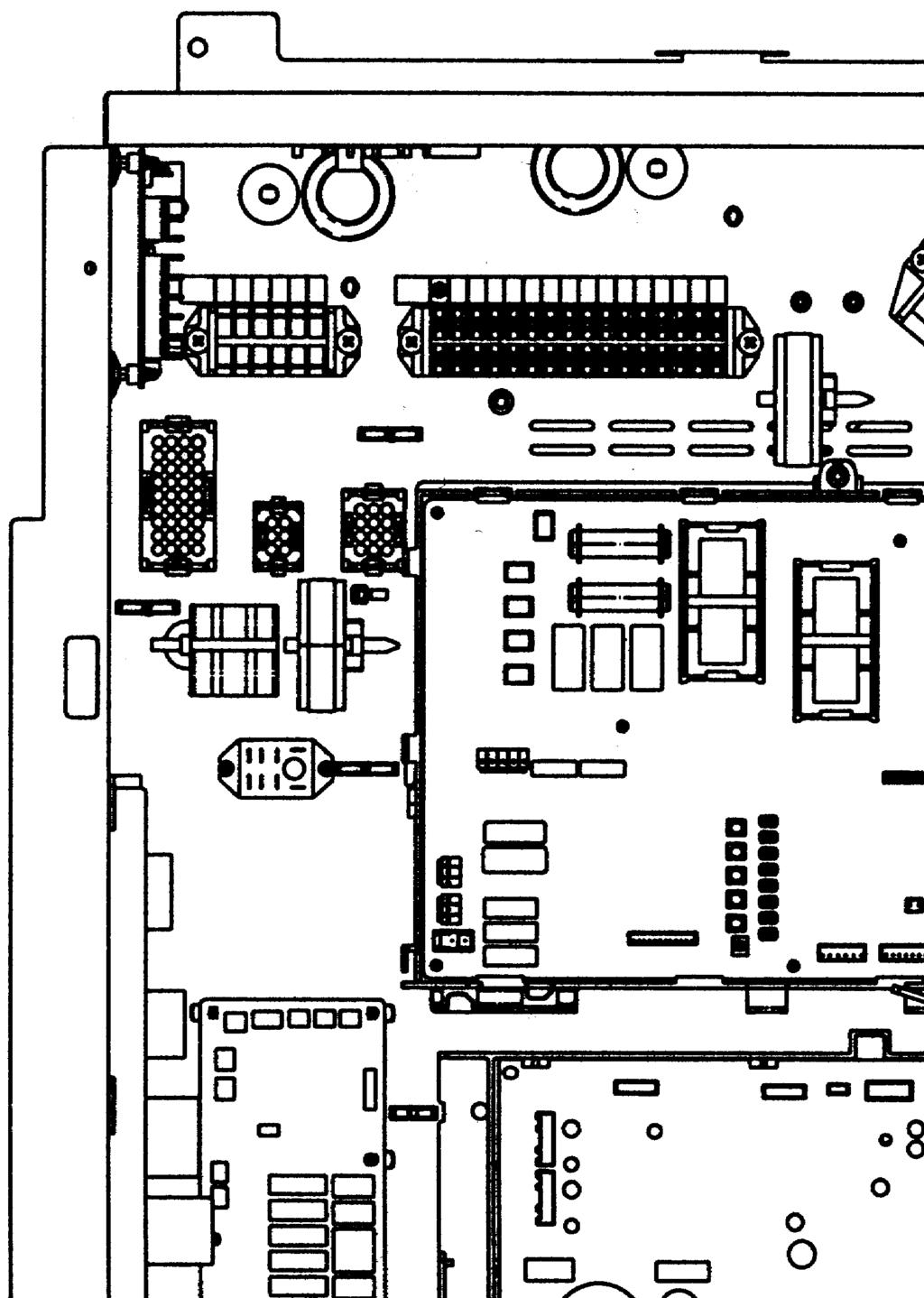

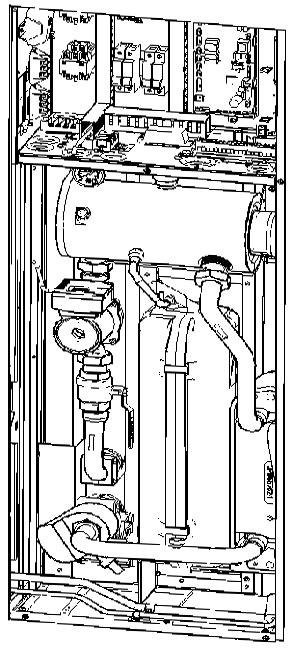

13 Termistorikaapelin ja virransyöttökaapelin välisen etäisyyden täytyy aina olla vähintään mm termistorikaapelin sähkömagneettisten häiriöiden ehkäisemiseksi. Kytke termistorikaapelin liitin piirikortin pistokkeeseen X (EKHBRD*, EKHVM(RD/YD)* ja HXHD* (P)) tai X (EKHV(H/X)* (P)). Kiinnitä kaapelit nippusiteillä nippusiteiden kiinnikkeisiin vedonpoiston varmistamiseksi. Vain EKHVM(RD/YD)*-yksiköt. >0 mm X P -way valve N YL BLU BLK BRN Kun viet kaapeleita, varmista, etteivät ne estä sisäyksikön kannen kiinnittämistä. Huomautus: vain asiaan liittyvä kenttäjohdotus näytetään. Vain EKHBRD*-yksiköt: XM P XM ~ > mm -way valve NYL BLU BLK BRN Vain EKHV(H/X)*-yksiköt. > mm -way valve N YL BLU BLK BRN XM X P XM 0 XM ~ > mm -way valve NYL BLU BLK BRN XB X P XM X P EKHTS000C PW0-0.0

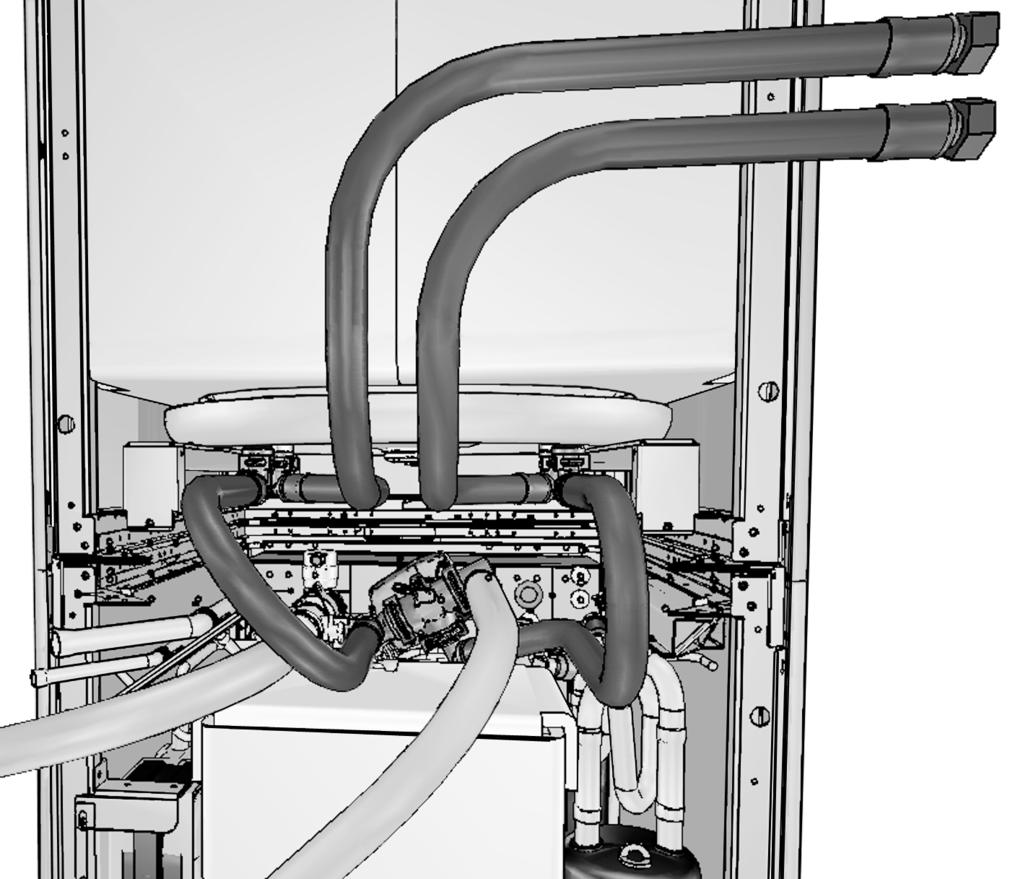

14 Vain EKHB(H/X)*-yksiköt Vain EKHBRD*-, EKHVM(RD/YD)*- ja HXHD*-yksiköt: kiinnitä tyhjennyslevy takaisin sisäyksikköön. Ei koske EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköitä Käyttöönotto x ( * ) * X Kuumavesivaraajan kierukka täytyy täyttää vedellä sisäyksikön veden tulossa. Tämä estää likaa pääsemästä järjestelmään. Täytä säiliö noudattamalla seuraavia vaiheita: vaa kuumavesihanoja vuorotellen ilman poistamiseksi järjestelmän putkistosta. vaa kylmän veden syöttöventtiili. Varmista, että sekä kuumavesivaraajan että sisäyksikön koristepaneelit ovat kohdakkain. Sulje kaikki vesihanat, kun kaikki ilma on poistunut. Tarkista, ettei vuotoja ole. Vain E(D/B)(H/L)Q*-yksiköt Käytä lämpötila- ja paineenalennusventtiiliä käsin varmistaaksesi, että vesi virtaa vapaasti poistoputken läpi (käännä nuppia vastapäivään). Katso lämpötila- ja paineenalennusventtiilin sijainti kohdasta "Pääkomponentit" sivulla. X senna kuumavesivaraajan etukoristepaneelit paikoilleen. x x * (D/B)(H/L)Q * X senna sisäyksikön etukoristepaneeli paikalleen. x x Koristepaneeli Eristyskappale Lämpötila- ja paineenalennusventtiilin eristyskappale Ei koske EKHB(H/X)*- ja E(D/B)(H/L)Q*-yksiköitä Katso lisätietoja lämmitysyksikön asennusoppaasta. Kuumavesivaraajan asennus sisäyksikön viereen. Katso EKFMHTB-sarjan mukana toimitettu opas. Liitäntä kuumavesivaraajan kierrätysliitäntään Kun kierrätystulppaa avataan tai liitetään putkea kierrätysliitäntään, käytä aina kiintoavainta yhdessä. EKHTS000C PW0-0.0

15 KUNNOSSPITO Jotta yksikön optimaalinen toimivuus voitaisiin taata, joukko yksikön ja kenttäjohdotuksen tarkastuksia on suoritettava säännöllisin välein. HUOM Kaikki tarkastukset on annettava valtuutetun ammattilaisen tehtäväksi. Käyttäjä ei saa tehdä niitä. Ennen kuin suoritat mitään kunnossapito- tai korjaustoimenpidettä, varmista aina, että virtakytkin sähkötaulussa on käännetty pois päältä, varokkeet on irrotettu tai että yksikön suojalaitteet on avattu. Varmista ennen minkään kunnossapito- tai korjaustoimenpiteen aloittamista, että myös ulkoyksikön virransyöttö on katkaistu. Tässä kuvatut tarkistukset on suoritettava pätevän asentajan toimesta vähintään kerran vuodessa. Lämminvesivaraajan paineenalennusventtiili (ei sisälly toimitukseen) Tarkista, että lämminvesivaraajan paineenalennusventtiili toimii oikein. Irrota vesisäiliön alempi etupaneeli ja tarkista, ettei vesivuotoja ole (irrota ensin sisäyksikön etupaneeli, jos vesisäiliö on kiinnitetty yksikön päälle). Kattilakiven poisto Joustavien letkujen suunniteltu käyttöikä on vuotta. Niiden vaihtamista tämän ajan kuluttua suositellaan. VINETSINTÄ Tässä osassa on hyödyllistä tietoa diagnoosin tekoon ja yksikön käytössä mahdollisesti ilmenevien ongelmatilanteiden ratkaisemiseksi. Yleisiä ohjeita Ennen kuin ryhdyt suorittamaan vianetsintää, suorita perusteellinen silmämääräinen yksikön tarkastus ja hae selviä vikoja, kuten löysiä liitäntöjä ja viallisia johtoja. Kun jokin turvalaite laukeaa, pysäytä yksikkö ja selvitä syy turvalaitteen laukeamiseen, ennen kuin palautat yksikön alkutilanteeseen. Älä missään tapauksessa rakenna siltauksia turvalaitteisiin tai muuta niiden tehdasasetusarvoja. Ellet pysty selvittämään ongelman syytä, ota yhteys paikalliseen edustajaasi. Yleisiä oireita Kun suoritat yksikön syöttötaulun tai yksikön kytkinrasian tarkastusta, tarkista aina, että yksikön virta on katkaistu virtakatkaisimesta. Oire : Kuumavesihanoista ei tule vettä MHDOLLISET SYYT Vedensyöttö on katkaistu. Oire : Hanasta tulee kylmää vettä KORJUSTOIMENPIDE Tarkasta, että kaikki vesipiirin sulkuventtiilit ovat täysin auki. Veden laadun ja asetuslämpötilan mukaan kattilakiveä voi kertyä kuumavesivaraajassa lämmönvaihtimeen ja estää lämmön siirtymistä. Tästä syystä lämmönvaihtimen kattilakivi täytyy poistaa tietyin välein. Tyhjennys Kattilakiveä poistettaessa on varmistettava, että veden laatu täyttää edelleen EY-direktiivin //EC vaatimukset. Tyhjennä säiliö noudattamalla seuraavia vaiheita: Katkaise virransyöttö. Sulje kylmän veden syöttöventtiili. vaa kuumavesihanat. vaa tyhjennysventtiili. MHDOLLISET SYYT Sisäyksikössä oleva lämpösuoja on lauennut. Sisäyksikkö ei toimi. Oire : Veden tulo katkeilee MHDOLLISET SYYT Lämmönsäätövika (vesi on kuumaa). Oire : Likainen vesi MHDOLLISET SYYT Likainen vesi. Vesi haisee mädiltä kananmunilta. KORJUSTOIMENPIDE Tarkista ja etsi laukeamissyy ja nollaa sitten painike. Tarkista, onko termistori asennettu oikein pistokkeeseensa. Menettely: Irrota etupaneeli ja eriste ja vaihda tai korjaa anturi. Tarkista sisäyksikön toiminta. Katso yksikön mukana toimitettu opas. Jos epäilet vikaa, ota yhteys paikalliseen edustajaan. KORJUSTOIMENPIDE Ota yhteys jälleenmyyjään. KORJUSTOIMENPIDE Huuhtele tai puhdista kuumavesivaraaja, kun se on ollut käyttämättömänä. Vedessä olevia hiukkasia voi kertyä säiliön pohjalle. Jos tästä sakkakerroksesta tulee tarpeeksi paksu, se voi päästä kuuman veden lähtöön ja saastuttaa kuuman veden. Tarkista, esiintyykö tämä ilmiö myös kylmän veden kanssa. Jos esiintyy, ongelma on veden syötössä tai putkissa olevassa vedessä mutta ei kuumavesivaraajassa. Ota yhteys veden toimittajaan. Jos ongelma ei ratkea, nosta kuumavesivaraajan lämpötila yli C:seen. Jos tämä toimenpide ratkaisee ongelman, hajun todennäköisin syy on bakteerisaastutus. Ota yhteys veden toimittajaan. Jos ongelma ei ratkea, ota yhteys paikalliseen jälleenmyyjään. EKHTS000C PW0-0.0

16 JÄTEHUOLTOVTIMUKSET Yksikön purkaminen ja osien käsittely on suoritettava asianmukaisten paikallisten ja kansallisten määräysten mukaisesti. TEKNISET TIEDOT Lämminvesivaraajan tekniset tiedot EKHTS00C EKHTS0C Tilavuus (l) 00 0 Sisäisen lämmönvaihtimen tilavuus (l),, Materiaali Ruostumaton teräs Kokonaismitat (k x p x s) (mm) x 00 x 0 x 00 x Suurin ensisijainen käyttöpaine (lämmityspuoli) (baaria) Liitännät Pikaliitin/ G /" F Tarkastuskäyttötyyppi G /" M -kierrätysliitäntä Paino - tyhjänä (kg) 0 - täytettynä (kg) 0 Kiinnitys Yksikön päälle tai lattiaan Veden maksimisyöttöpaine (baaria) 0 0 Lämpimän veden maksimilämpötila - EKHBRD* ( C) - EKHVM(RD/YD)* ( C) - EKHV(H/X)* ( C) HXHD* ( C) - EKHB(H/X)* ( C) E(D/B)(H/L)Q* ( C) 0 0 Lämmönvaihtimen maksimilämpötila - EKHBRD* ( C) - EKHVM(RD/YD)* ( C) - EKHV(H/X)* ( C) - HXHD* ( C) - EKHB(H/X)* ( C) - E(D/B)(H/L)Q* ( C) EKHTS000C PW0-0.0

17

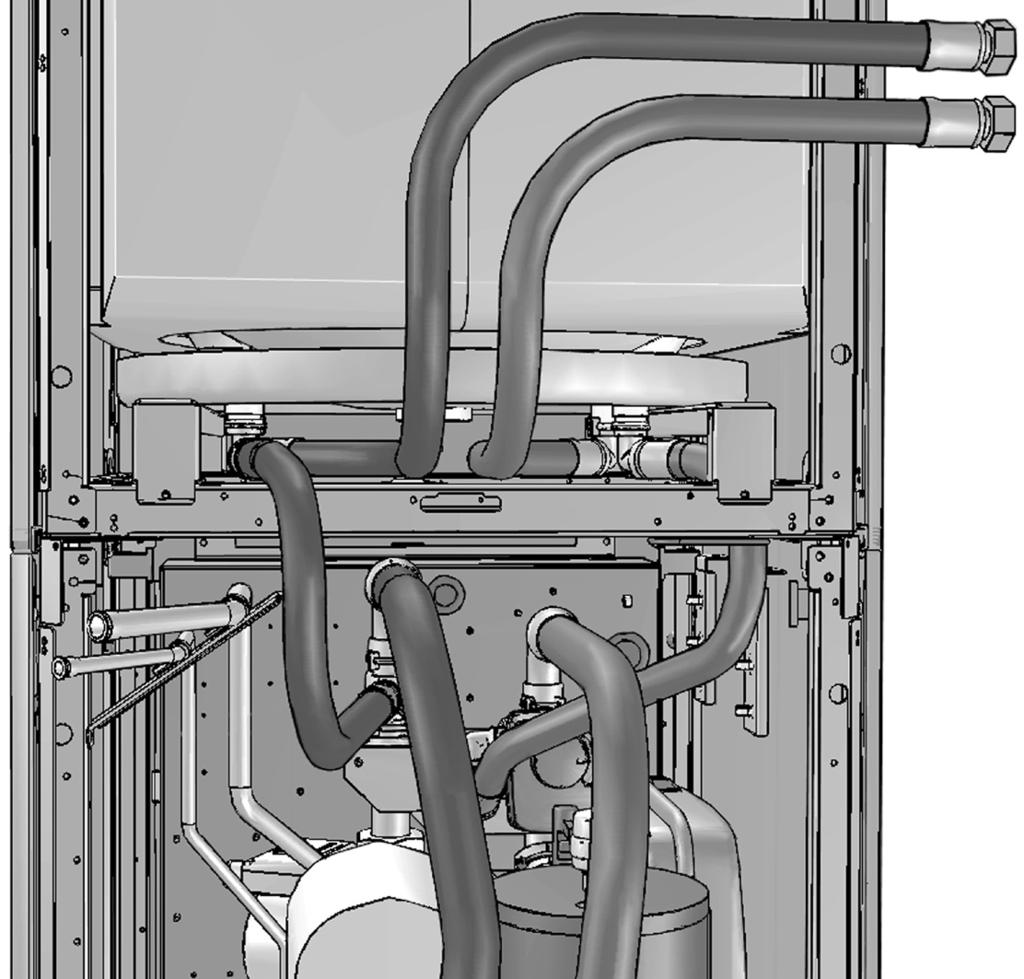

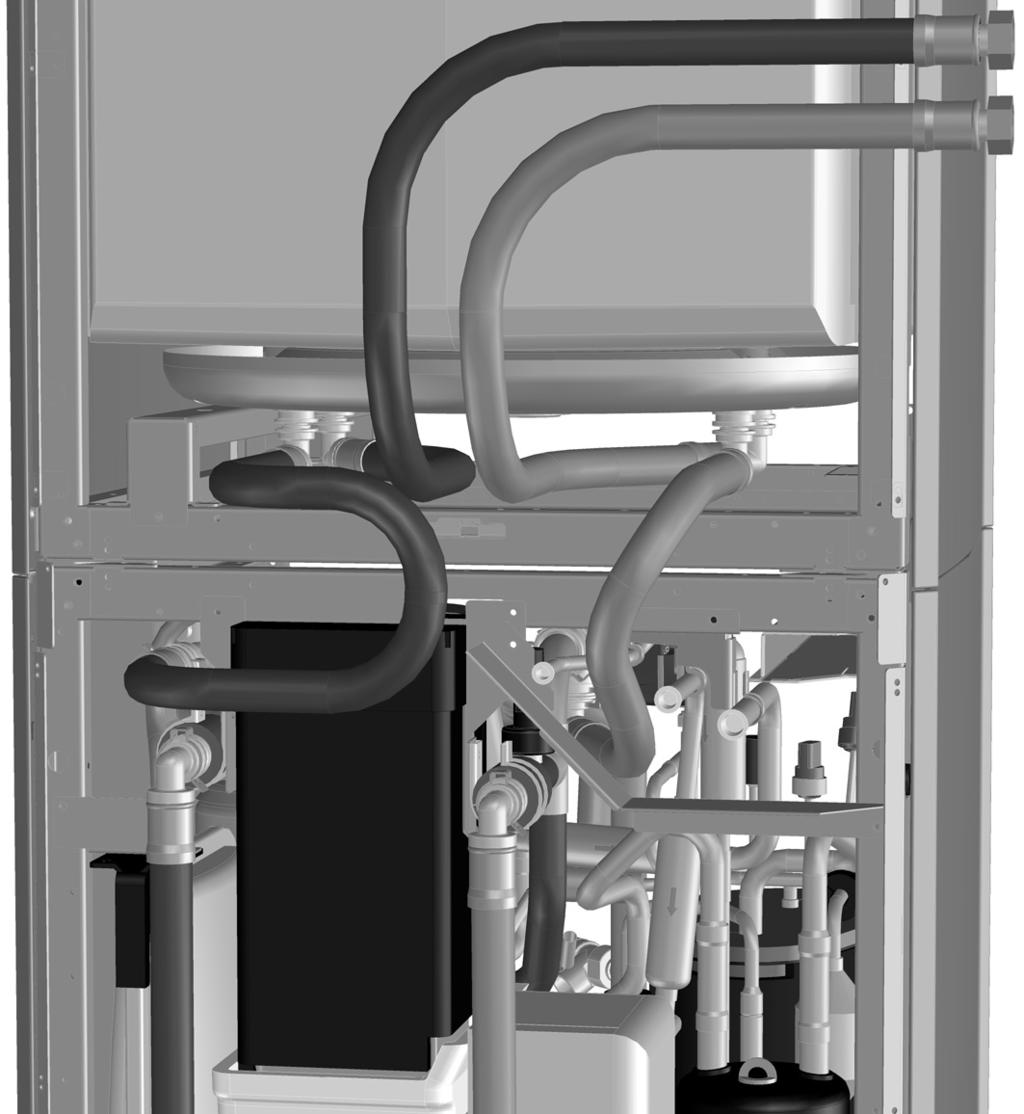

18 0 EKHBRD* 0 EKHVH/X*

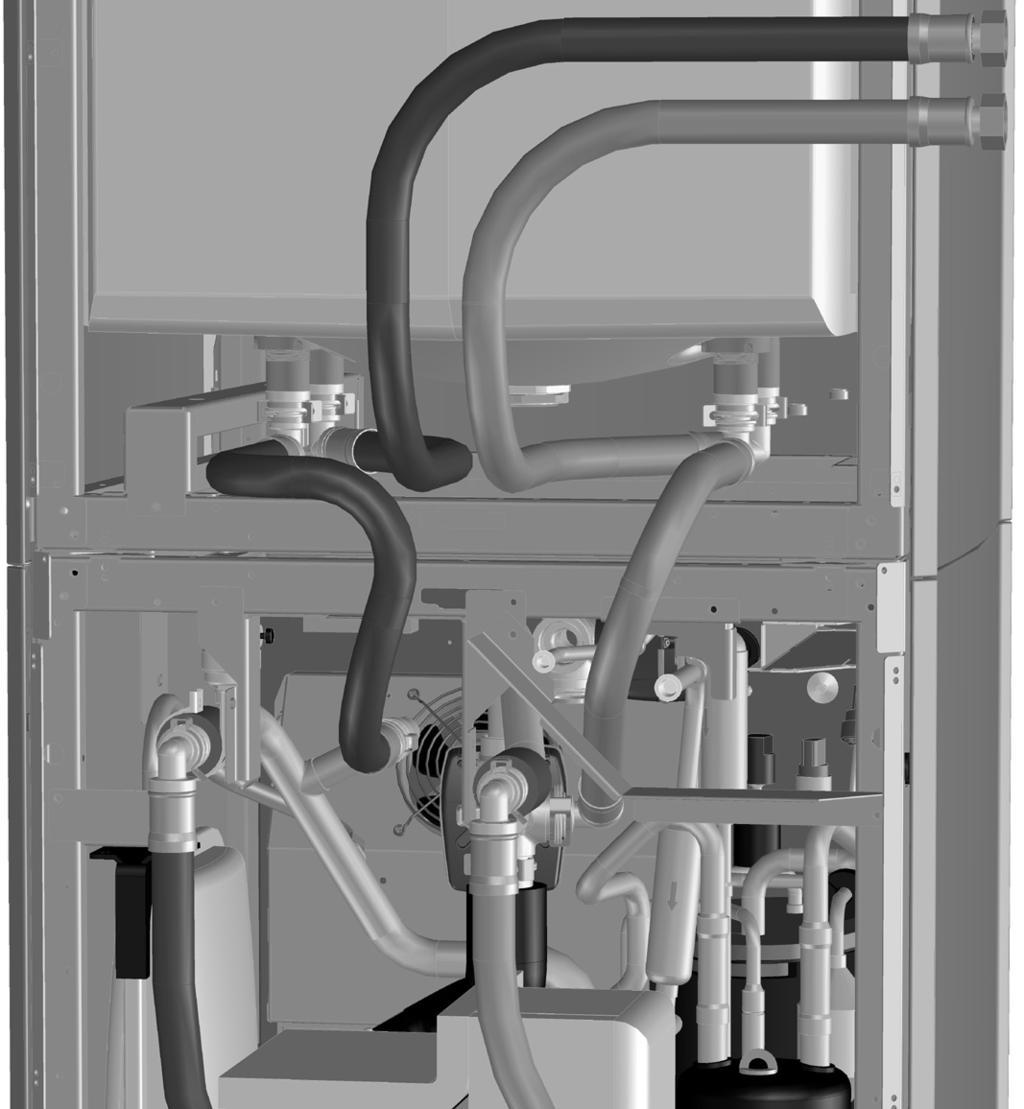

19 EKHVMYD* EKHVMRD*

20 Copyright 00 Daikin PW0-0.0
