1 LÄMMÖNERISTYSOMINAISUUDET Kevytbetonin lämmöneristävyys kuivana riippuu ensisijaisesti materiaalin tiheydestä ja huokosjakautumasta. Seinärakenteen lämmöneristävyyteen vaikuttavat lisäksi saumojen laatu ja lukumäärä sekä ympäröivä kosteus. Käyttämällä AEROC-muuria ladottaessa AEROC-harkkoliimalaastia, jäävät saumat niin ohuiksi (~2 mm), että niiden vaikutusta rakenteen lämmöneristävyyttä laskettaessa ei huomioida. Erilaisissa lämpöeristetyissä ristikkorakenteissa on mahdollista saavuttaa erittäin hyvät laskennalliset ominaisuudet, mikäli seinän paksuus on samalla suhteellisen pieni. Jos rakentamisen yhteydessä tehdään jotakin hieman väärin, ja rakenteista löytyy esimerkiksi vain pieniä ilmarakoja, sillä on suuri vaikutus lämmityskustannuksiin. Myös ajan mittaan saattaa rakenteiden liikkumiset ja eristemateriaalien vääntyminen aiheuttaa ei-toivottuja ilmarakoja. AEROC-taloissa on rakennusvirheiden ja rakojen muodostumisen vaara erittäin vähäistä! Kevytbetonin huokoset ovat umpinaisia ja näinollen kevytbetoni on täysin ilmatiivistä. Käyttämällä harkkojen lisäksi kevytbetonipalkkeja koko ulkoseinästä tulee automaattisesti tiivis. Ja vieläkin oleellisempaa estetään kylmäsiltojen muodostuminen. Kevytbetonista rakennettu rakennus pysyy tiiviinä vuosikymmeniä, sillä se ei muutu vuosien mittaan hauraammaksi, ei lahoa eikä kärsi jyrsijöiden aiheuttamista vahingoista. VALMISTUS JA OMINAISUUDET VALMISTUS AEROC-kevytbetonin tuotantoprosessia voidaan verrata leivän valmistamiseen. Perusraaka-aineiden ja veden seokseen ( taikina ) lisätään reaktion aiheuttajana alumiinijauhetta ( hiivaa ), joka saa aikaan prosessin, jossa syntyy vetykuplia ja massa huokoistuu. Sementtirakenteen sisään muodostuu siten umpinaisia huokosia. Kun massa on kovettunut ( taikina kohonnut ), paloitellaan noin muovailuvahaa vastaavan lujuuden saavuttanut massa leikkauskoneessa ohuilla teräslangoilla oikean kokoisiksi tuotteiksi ( leiviksi ). AEROC-tuotteet saavat lopullisen lujuutensa autoklaaveissa ( uunissa ) höyrykarkaisun yhteydessä korkeassa lämpötilassa ja paineessa. Höyrykarkaisun yhteydessä lähtöaineista muodostuu uusi homogeenien mineraali tobermoriitti, joka huokoisen rakenteen kanssa tekee materiaalista samanaikaisesti lujan ja keveän. Autoklaavikäsittelyn jälkeen AEROC-tuotteet pakataan puulavoille ja päällystetään muovilla.

2 AEROC TOOTED AEROC-tuotteiden raaka-aineet ovat hienoksi jauhettu kvartsihiekka, portlandsementti, kalkki, luonnonkipsi, vesi ja alumiinijauhe. Tuotteet ovat asbestivapaita. Lopullisen lujuuden tuotteet saavat höyrykarkaisussa ja ovat käsittelyn jälkeen heti käyttövalmiita (ei tarvita myöhempää kovettumista). Kevytbetonituotteita valmistetaan AEROC-tehtaassa käyttökohteesta riippuen useita kuivatiheystyyppejä. Harkkojen kuivatiheys on keskimäärin 375 kg/m³ ja 450 kg/m³ ja palkkien kuivatiheys keskimäärin 500 kg/m³. Se takaa tuotteille erilaiset lujuus- ja eristysominaisuudet. AEROCin tuotevalikoimaan kuuluvat: AEROC-harkot AEROC-väliseinälaatat AEROC U-harkot AEROC-palkit (raudoitetut) AEROC-kuivatuotteet

3 AEROC ECOTERM -HARKKO AEROC EcoTerm -harkot on valmistettu kevytbetonista, jonka keskimääräinen kuivatiheys on 375 kg/m³ ja normalisoitu puristuslujuus f b =2,5 N/mm². Harkkoja valmistetaan kahta eri leveyttä. Harkkojen toisessa päässä on yksi (300 mm) tai kaksi (375 mm) valu-uraa pystysauman yhteenjuottamista varten. AEROC EcoTerm 375 Massiivisilla ja samalla kevyillä, 375 mm: n levyisillä seinäharkoilla voidaan rakentaa yksikerroksinen lämmönpitävä ulkoseinä lisälämmöneristemateriaaleja käyttämättä. Harkoilla on lisäksi riittävä puristuslujuus (f b =2,5 N/mm²), jotta niistä voidaan rakentaa kolmikerroksisia kantavia seiniä. Harkkoja käytetään etupäässä omakotitaloissa ja kerrostaloissa kantavana ja eristävänä ulkoseinärakenteena. AEROC EcoTerm mm:n levyisiä harkkoja käytetään rakennuksissa, joille ei esitetä niin korkeita vaatimuksia ulkoseinän lämmönjohtavuuden suhteen (urheilusalit, liikekeskukset, varastot, tuotantorakennukset yms.). PÄÄ LAPE SYRJÄ PÄÄ LAPE SYRJÄ AEROC TUOTTEET/ AEROC ECOTERM -HARKKO EcoTerm 375 EcoTerm 300 Tuotteen mitat ja mittatoleranssit (mm) Pituus Leveys Korkeus 374±1,5 299±1,5 Tekniset ominaisuudet: Kuivatiheys Puristuslujuuden ominaisarvo Normalisoitu puristuslujuus (keskiarvo) Lämmönjohtavuus λ 10, dry Kutistuma Vesihöyryn diffuusiokerroin Pakkasenkestävyys 375 kg/m 3 (±25 kg/m 3 ) 2,0 N/mm 2 2,5 N/mm 2 0,090 W/mK < 0,3 mm/m 5/10 F50 EcoTerm 375 EcoTerm 300 Harkkoja lavassa Liimamenekki kpl/m 2 kpl m 3 m 3 (kg/m 2 ) ,84 4,8 11,8 10,5

4 AEROC CLASSIC -HARKKO AEROC Classic -harkot on valmistettu kevytbetonista, jonka keskimääräinen kuivatiheys on 450 kg/m³ ja normalisoitu puristuslujuus f b =3,5 N/mm². Harkkoja valmistetaan viittä eri leveyttä (300 mm, 250 mm, 200 mm, 150 mm, 100 mm). Kaikkien harkkojen päissä (lukuun ottamatta Classic 100) on yksi valu-ura pystysauman yhteenjuottamista varten. AEROC Classic 100 harkoilla ei ole kyseistä valu-uraa, sillä Classic 100 harkkoja käytetään pääasiassa rakennuksen sisäisiin kantaviin seiniin sekä monikerroksisiin ulkoseiniin, joissa on lisälämmöneriste ja verhous (kivi-, lauta- tai muu levyvuoraus). PÄÄ LAPE SYRJÄ Classic 300 Classic 250 Classic 200 Classic 150 Classic 100 Tuotteen mitat ja mittatoleranssit (mm) Pituus Leveys 299±1,5 249±1,5 199±1,5 149±1,5 99±1,5 Korkeus Tekniset ominaisuudet: Kuivatiheys Puristuslujuuden ominaisarvo Normalisoitu puristuslujuus (keskiarvo) Lämmönjohtavuus λ 10,dr y Kutistuma Vesihöyryn diffuusiokerroin Pakkasenkestävyys 450 kg/m 3 (±30 kg/m 3 ) 3,0 N/mm 2 3,5 N/mm 2 0,11 W/mK < 0,3 mm/m 5/10 F50 Classic 300 Classic 250 Classic 200 Classic 150 Classic 100 Harkkoja lavassa kpl/m 2 kpl m 3 m ,344 4,8 5,76 6,72 9,6 14,4 Liimamenekki (kg/m 2 ) 10,5 9,5 8,0 6,5 3,0

5 AEROC ELEMENT -VÄLISEINÄLAATA AEROC Element -väliseinälaatat on valmistettu kevytbetonista, jonka kesimääräinen kuivatiheys on 450 kg/m³ ja normalisoitu puristuslujuus f b =3,5 N/mm². Väliseinälaatojen korkeus on 400 mm ja pituus 600 mm. Levyjä valmistetaan neljää eri leveyttä (150 mm, 100 mm, 75 mm, 50 mm). AEROC-väliseinälaatat on tarkoitettu rakennuksen sisäisten ei-kantavien väliseinien rakentamiseen. AEROC Element -väliseinät valmistuvat nopeasti, 1 m²:n seinää kohden tarvitaan 4,2 väliseinälaata. Valmiit seinät on helppo viimeistellä ne ovat heti laatoitus- ja tasoitusvalmiita. Sopivat erityisen hyvin kosteisiin tiloihin. PÄÄ LAPE SYRJÄ Pituus Element 150 Element 100 Element 75 Element 50 Tuotteen mitat ja mittatoleranssit (mm) Leveys 149±1,5 99±1,5 74±1,5 49±1,5 Korkeus 398±1,0 398±1,0 398±1,0 398±1,0 Tekniset ominaisuudet: Kuivatiheys Norm. puristuslujuus Normalisoitu puristuslujuus (keskimäärin) Lämmönjohtavuus λ 10,dry Kutistuma Vesihöyryn diffuusiotekijä Pakkasenkestävyys Element 150 Element 100 Element 75 Element 50 4,2 4,2 4,2 4, Harkkoja lavassa kpl/m 2 kpl m 2 m kg/m 3 (±30 kg/m 3 ) 3,0 N/mm 2 3,5 N/mm 2 0,11 W/mK < 0,3 mm/m 5/10 F50 9,6 14,4 19,2 28,8 Liimamenekki (kg/m 2 ) 2,6 1,7 1,3 0,9 AEROC CLASSIC -HARKKO / AEROC ELEMET -VÄLISEINÄLAATA Materiaalimenekki muihin seiniin verrattuna Tiili 250 x 120 x kpl/m 2 AEROC Classic -harkot kpl/m 2 AEROC Element -väliseinät 4,2 kpl/m 2 24 x 0,1 = 2,4 m 12 x 0,2 = 2,4 m 6 x 0,4 = 2,4 m

6 AEROC U-HARKKO ELI VALU-URAHARKKO AEROC U-harkot on valmistettu kevytbetonista, jonka keskimääräinen kuivatiheys on 375 kg/ m³ ja 450 kg/m³. U-harkkoja valmistetaan eri levyisinä: 200 mm, 250 mm, 300 mm ja 375 mm. Harkkojen pituus on 500 mm ja korkeus 200 mm. AEROC U-harkkoja käytetään pääasiassa betonivalun muotiksi rakennuksia vahvistettaessa sekä elementtien, kattoparrujen (puinen välikatto) yms. alle. U-harkkoja voidaan käyttää myös monoliittisten paikalla valettujen palkkien valmistamiseen. AEROC U 375 AEROC U 300 AEROC U 250 AEROC U 200 U 375 U 300 U 250 U 200 Pituus Tuotteen mitat ja mittatoleranssit (mm) Leveys Korkeus Tiheys (kg/m³)

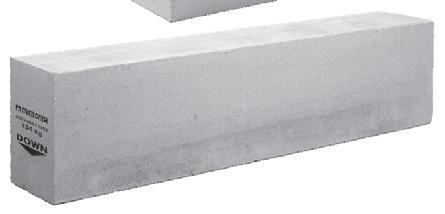

7 AEROC-PALKIT AEROC-palkki on raudoitettu kevytbetonipalkki, jota käytetään AEROC-harkkoseinien ikkuna- ja oviaukkojen ylityksissä kantavana rakenteena. Palkissa on yhtenäinen koriraudoitus, joka on käsitelty korroosionestoaineella. Palkkeja valmistetaan harkkojen leveyksiä vastaavasti ja niiden korkeus on joko 200 mm (yhden harkon korkeus) tai 400 mm (kahden harkon korkeus). Mainitut palkit ovat varastotuotteita ja niiden mitat löydätte taulukoista 1 ja 2. Erikoistilauksesta on mahdollista valmistaa myös pidempiä palkkeja. Siinä tapauksessa on palkin askelväli 400 mm ja enimmäispituus 6000 mm. Vastaavien palkkien tuotevalikoima on esitetty taulukossa 3. Tarkempia tietoja vastaavien palkkien tilaamisesta ja toimitusajoista saatte AEROC-tuotteiden myyntiedustajilta. Taulukko 1: 200 mm korkeat AEROC-palkit Palkin leveys (mm) 1600 Palkin pituus (mm) tuotannossa Taulukko 2: 400 mm korkeat AEROC-palkit Palkin leveys (mm) Palkin pituus (mm) tuotannossa erikoistilauksesta Taulukko 3: 600 mm korkeat AEROC-palkit Palkin leveys (mm) Palkin pituus (mm) erikoistilauksesta AEROC U-HARKKO / AEROC-PALKIT

8 AEROC-KUIVATUOTTEET AEROC-harkkoliimalaasti (1) ja -laattaliima (2) AEROC-liimat on tarkoitettu kevytbetonituotteiden yhteenliimaamiseen ulko- ja sisätiloissa. Talvilaatua olevissa harkkoliimapusseissa on vastaavat erikoismerkinnät, ja ne sisältävät tarvittavia jäätymisenestoaineita. 1 2 AEROC-korjauslaasti (3) AEROC-muureissa olevien painumien ja lohkeamien täyttämiseen ja korjaukseen. Laastin pääainesosa on hienoksi jauhettu kevytbetoni. AEROC-tasoituslaasti (4) Kevytbetonisten harkkopinnan tasoittamiseen ja verkolla raudoittamiseen sisä- ja ulkotiloissa. Laastia voidaan levittää käsin tai tasoiteruiskulla. AEROC-kosteudenkestävä viimeistelytasoite (5) Valkoinen hienotasoite kuivien ja kosteiden tilojen kevytbetonisten seinäpintojen viimeistelyyn 1-3 mm:n kerroksella. Tasoiteen pohjana on mineraalinen sidosja täyteaine ja sitä voidaan levittää käsin tai ruiskulla AEROC-viimeistelytasoite (6) Valkoinen hienotasoite kuivien tilojen kevytbetonisten seinäpintojen viimeistelyyn 1-3 mm:n kerroksella. Tasoiteen pohjana on mineraalinen sidos- ja täyteaine ja sitä voidaan levittää käsin tai ruiskulla. AEROC-koristepinnoite (7) AEROC-tasoituslaastilla ja verkolla raudoitettujen ja sen jälkeen AEROC-yleispohjusteella käsiteltyjen kevytbetonisten sisä- ja ulkoseinien viimeistelyyn ohuella kerroksella. Kaksi eri pintakuviointia: tasaisen karhea pintakuviointi ja rosoinen pintakuvio. 7 AEROC-yleispohjuste (8) Styroliakrylaattipohjainen käyttövalmist pohjusteneste AEROC-materiaalin alustavaan peittämiseen sekä sisä- että ulkotiloissa kevytbetonin veden imeytymisen vähentämiseen ja mahdollisen pölyn sitomiseen. 8 AEROC pohjuste (9) Käyttövalmis pohjuste, jota käytetään ennen julkisivun käsittelyä AEROC-viimeistelylaastikerroksella, jotta vähennettäisiin kosteuden imeytymistä aluspintaan siten, että viimeistelylaasti ehtisi muodostaa yhtenäisen pintakuvioinnin eikä muodostuisi laikullisuutta. 9 ÜLDKRUNT VIIMISTLUSKRUNT
