Z-E3726 ASENNUSOHJE FI

Transkriptio

1 Z-E3726 ASENNUSOHJE FI

2 YHTEENSOPIVUUS Malli Versio Vuosi FIAT Ducato III 250/ FIAT Ducato III 250/ FIAT Ducato III 250/ Citroën Jumper II 250/250D/250L Peugeot Boxer II 250/ VAROITUS ZENEC-laitteen tulee asentaa valtuutettu asentaja. Laitteen asentaminen vaatii erityisosaamista ja -työkaluja. Vääränlainen asennus voi aiheuttaa vahinkoa ajoneuvolle sekä ZENEC-laitteelle. Laitteen oikeanlainen toimiminen voidaan varmistaa vain käytettäessä pakkauksen mukana tulevia tai erikseen ostettuja aitoja ZENEC-tarvikkeita. ZENEC-laitetta tai -tarvikkeita ei saa missään tapauksessa muokata. Vääränlainen käsittely voi vahingoittaa ajoneuvoa ja ZENEC-laitetta. HUOMIO Asennettavassa ajoneuvossa on oltava tehtaalla asennettu valmius radiolle. ZENEC-laite ei ole yhteensopiva ajoneuvojen kanssa, missä ei ole tehdasasennettua OEMradiota tai -navigointijärjestelmää. Tämä asennusohje pätee ajoneuvoihin, jotka on listattu edellä mainitussa yhteensopivuuslistassa ja jotka ovat valmistajan tarjoamassa alkuperäiskunnossa. Tämä ohje ei päde muunkaltaisiin konfiguraatioihin tai jälkiasennuksiin. Jos sinulla on ajoneuvokohtaisia kysymyksiä, ota yhteyttä asiaankuuluvaan matkailuautovalmistajaan. ZENEC-laitteessa on integroitu DAB+-viritin. Saadaksesi tämän ominaisuuden käyttöösi ajoneuvossa on oltava DAB-antenni (ei sisälly laitteeseen) joka on kytkettävä ZENEC-laitteeseen. Jos ajoneuvossa on säätimiä ohjauspyörässä, niiden käyttämiseksi vaaditaan erikseen hankittava rattisäädinadapteri. ZENEC-laitteen päivitykset asennetaan USB-muistin avulla. Tämän vuoksi on tärkeää, että USBportti on käytettävissä myös asennuksen jälkeen (USB-hubin tai -jatkojohdon asennus voi olla tarpeen). Jos sinulla on kysyttävää ZENEC-laitteestasi, ota yhteyttä jälleenmyyjään, jolta laitteen hankit. PAKKAUKSEN SISÄLTÖ # Tarvike Määrä ZENEC-laite 2 Asennuskehys 3 Phillips-ruuvi 4 4 Kaukosäädin 2 5 Micro-SD-kortti adapterilla 6 GPS-antenni 7 Bluetooth-mikrofoni 8 Antenniadapteri ISO-DIN 9 Virtajohtosarja 0 USB-jatkojohto 24-pin-kaapeli (4.2, Cam, MZone) 2 8-pin-kaapeli (Mic, Cam) 3 Käsijarrun kytkentäjohto 4 GPS-antennin metallilevy 5 Kaksipuolinen tarrapehmuste VAADITUT TYÖKALUT Torx-ruuvimeisseli T25 Phillips-ruuvimeisseli Muovinen irrotustyökalu Käsisaha tai vastaava Viila Kuusioavain Eristysteippi 2

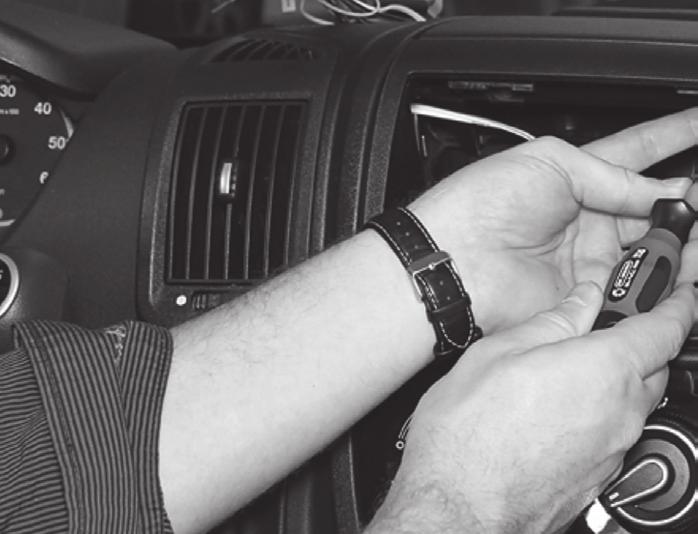

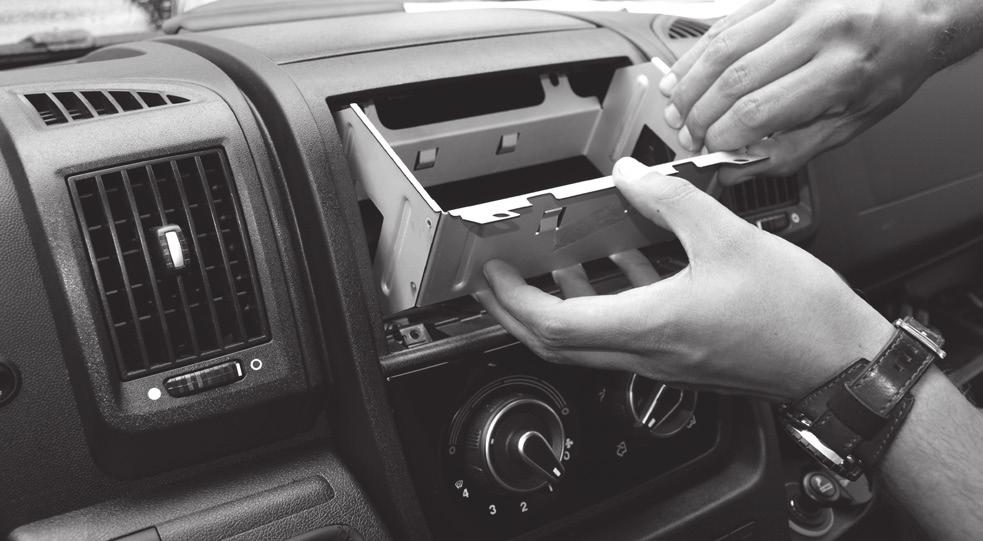

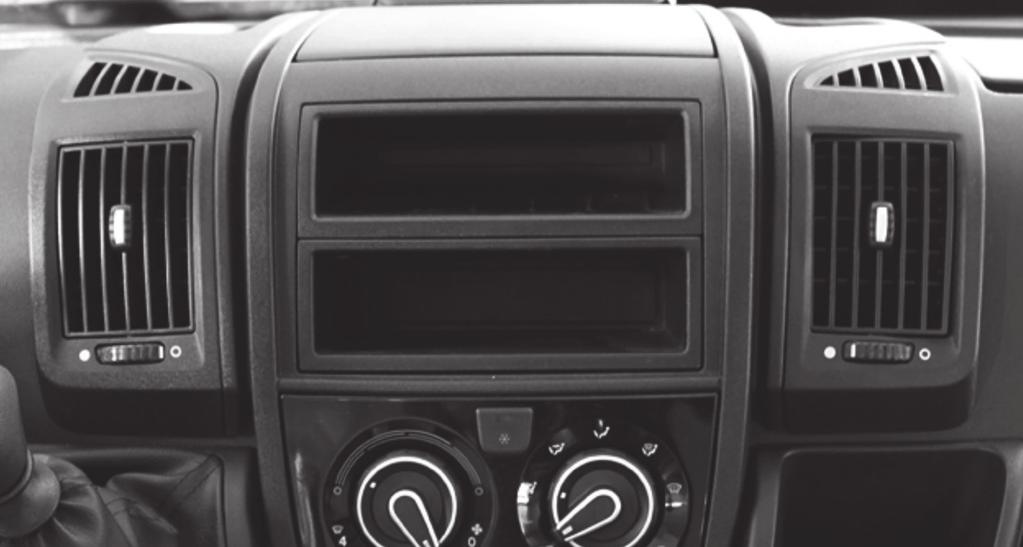

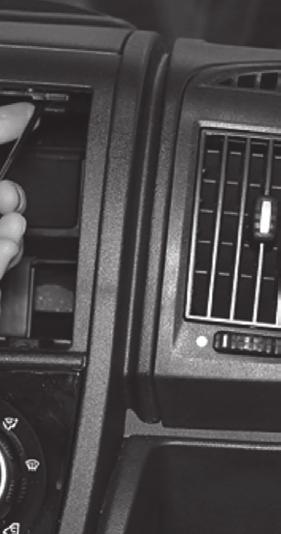

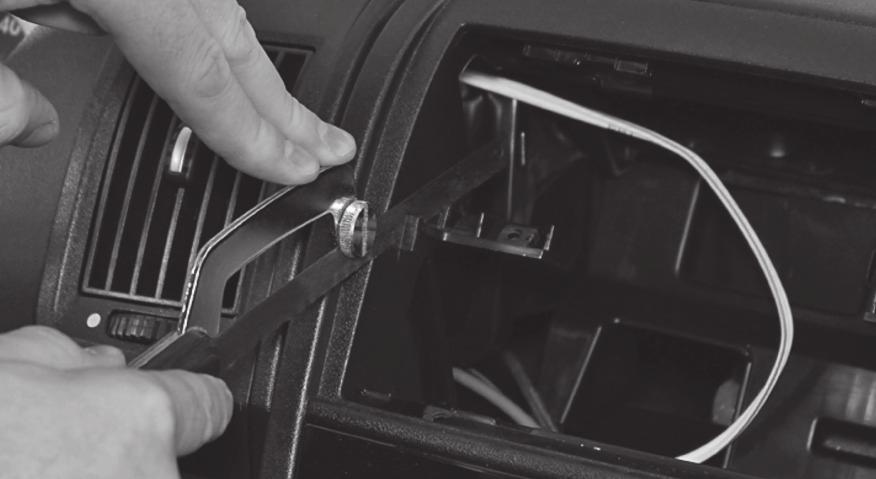

3 VANHAN LAITTEEN IRROTUS SEKÄ VALMISTELU:. Poista molemmat säilytyslokerot valmistajan ohjeiden mukaan. 2.a 2.a. Leikkaa vasen ja oikea muovinen pidike pois niin tarkasti kuin mahdollista 2.b 2.b. Käytä tähän sopivaa sahaa, ja viilaa pois jäljelle jääneet ulokkeet. ASENNUS: 3 3. Poista alkuperäiset Torx-ruuvit (T25) asennusaukon yläosasta. 3

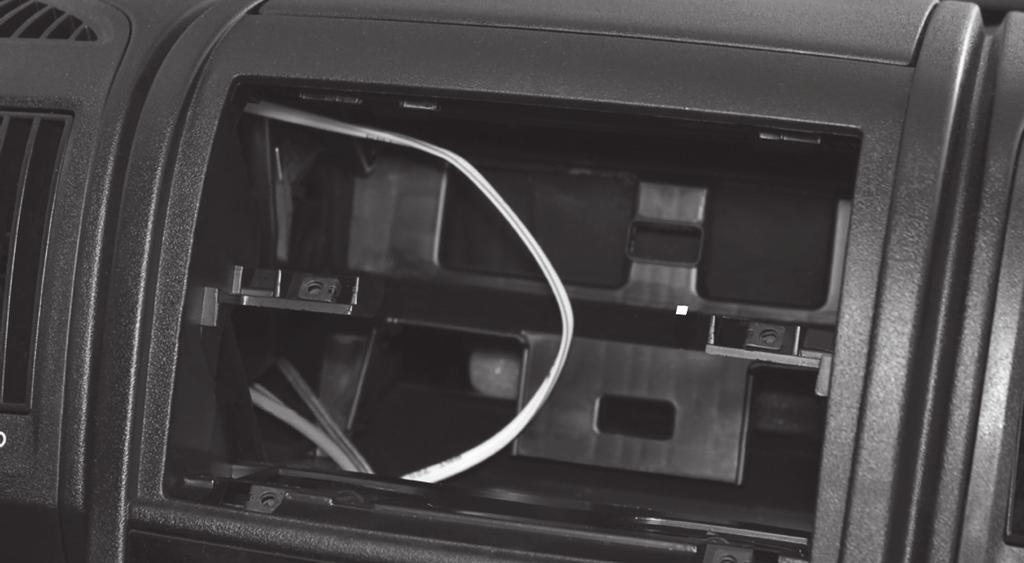

4 4 4. Poista ZENEC-laitteen kuljetusruuvit ennen asennusta. 5.a 5.a. Sijoita asennuskehys asennusaukkoon vinosti yläpuolelta. 5.b 5.b. Ruuvaa asennuskehys neljällä pakkauksessa tulleella Phillips-ruuvilla. 6. Sijoita GPS-antenni sopivaan paikkaan, jossa GPS-signaalia ei häiritse metalliset autonosat. Käytä paketissa mukana tulevaa metallilevyä GPS-antennin pohjalevynä parantaakseesi signaalin vastaanottoa. Vedä sitten antennin kaapeli asennusaukkon. 7. Jos haluat käyttää ulkoista Bluetoothmikrofonia, sijoita se haluamaasi paikkaan ja vedä kaapeli asennusaukkoon. Laitteen valikoista on valittava, käytetäänkö ulkoista vai integroitua mikrofonia. 8. Halutessasi vedä USB-jatkojohto asennusaukosta valitsemaasi paikkaan. 4

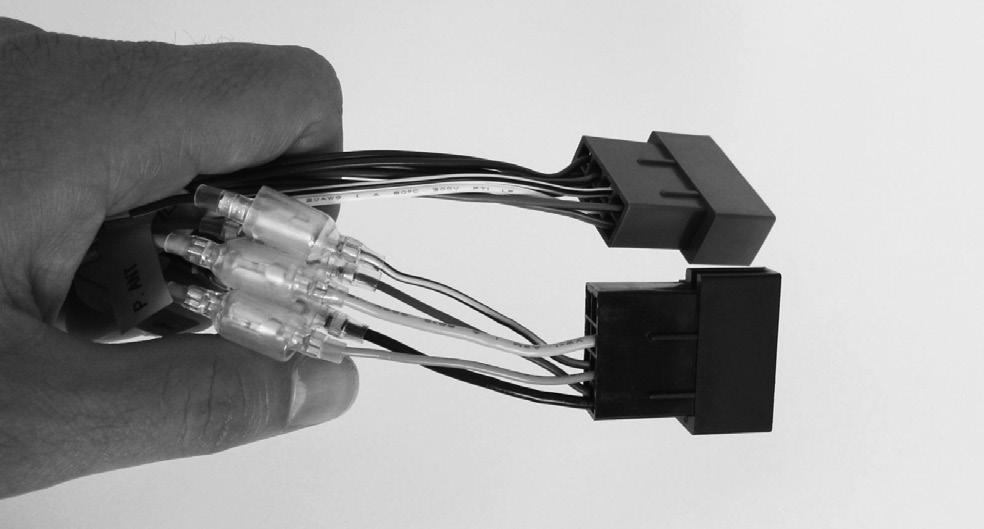

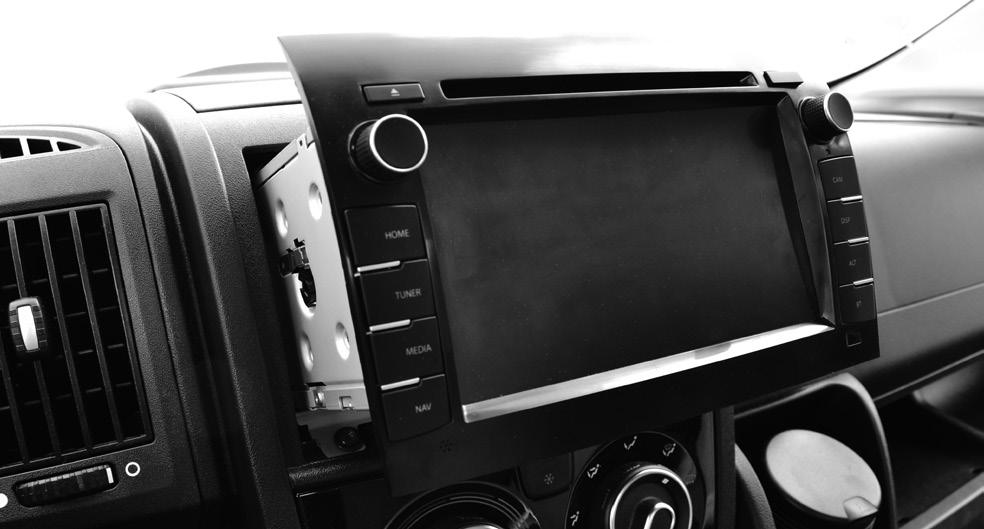

5 9 9. Yhdistä ZENEC-laitteen virtajohtosarja ajoneuvon ISO-liittimiin Yhdistä ZENEC-laitteeseen kaikki asennusaukkoon vedetyt johdot sekä alkuperäinen antennikaapeli. Käytä tarvittaessa pakkauksen mukana tulevaa ISO-DINantenniadapteria. Liu uta ZENEC-laite varovaisesti asennusaukkoon, kunnes kuulet sen asettuvan paikalleen. HUOMIO Varmista, että kaikilla liittimillä ja kaapeleilla on tarpeeksi tilaa eivätkä ne väänny. Ajoneuvojen, joissa on alkuperäinen FIAT aktiivinen antenni, on saatava virtaa antennille. Kiinnitä erityishuomiota, että virtajohtosarjan P.ANT-johtimet ovat kytketty toisiinsa. Liittimet, joissa ei ole lukitusmekanismia, on liitettävä toisiinsa eristysteipillä. KÄYTTÖÖNOTTO Ajoneuvon on oltava ulkona, ja ulkoiset tekijät eivät saa häiritä GPS-signaalin kulkeutumista (puut, korkeat rakennukset yms.). Asenna navigointiohjelmiston SD-kortti ZENEC-laitteen SD-korttipaikkaan, ja käynnistä laite. Ajoneuvoa ei saa liikuttaa ennen kuin yhteys satelliittiin on luotu. Paina NAV-näppäintä käynnistääksesi navigointiohjelman, ja valitse karttanäkymä (map view). Kun tämänhetkinen sijaintisi ilmestyy kartalle, satelliittiyhteys on automaattisesti luotu. Tämä voi kestää 3-5 minuuttia. Nyt ZENEC-laite on valmis käytettäväksi. Lopuksi suorita yleinen toimintakoe, ja valitse perusasetukset. Varmista myös, ettei ajoneuvo anna vikailmoituksia. 5

6 LIITÄNTÄKAAVIO A GPS DAB AM/FM (katso tiedot DAB-antennista sivulta 2) C D E A A3 A5 A7 A2 A4 A6 A8 A9 A A3 A5 A0 A2 A4 A6 A KL 3 / Power GND A2 KL 30 / Constant +2V PWR A3 KL 5 / Switched +2V PWR A4 Illumination A5 Switched +2V amp PWR* A6 Parking A7 Switched +2V antenna PWR A8 Reverse gear A9 Loudspeaker rear right (+) A0 Loudspeaker front right (+) A Loudspeaker right (-) A2 Loudspeaker front right (-) A3 Loudspeaker rear left (+) A4 Loudspeaker front left (+) A5 Loudspeaker rear left (-) A6 Loudspeaker front left (-) *300mA max. B2 B B4 B3 B6 B5 B8 B7 B9 B0 B B2 B3 B4 B5 B6 B N.A. B2 N.A. B3 KL 30 / Constant +2V PWR B4 N.A. B5 Illumination B6 Switched +2V antenna PWR B7 KL 3 / Power GND B8 KL 5 / Switched +2V PWR B9 Loudspeaker rear right (-) B0 Loudspeaker rear right (+) B Loudspeaker front right (-) B2 Loudspeaker front right (+) B3 Loudspeaker front left (-) B4 Loudspeaker front left (+) B5 Loudspeaker rear left (-) B6 Loudspeaker rear left (+) A E C C D A B * Internally connected *2 Internally connected B P. CNTR Parking Reverse * Reverse Speed In IR In ext. Mic * Power 300mA GND Audio In Camera CVBS In *2 *2 CVBS In Line In R Line In L Video In Front Out R Front Out L Rear Out R Rear Out L A/V In Line Out SUB (4.2) CNT (5.) Out Subwoofer Out Video Out Video Out 2 Line Out R Line Out L ZENEC Bohrturmweg CH-5330 Bad Zurzach Schweiz/Switzerland Mail: support@zenec.com M-Zone Input (see Operating Manual Input ) Technical modifications excepted. No liability accepted for printing errors. Copyright 207
