1 Sujuva RFID/NFC tuotekehitysprojekti Jyri Rauhala R&D

2 Mikä tässä on pulmana? TOP-3 1. RFID tunnisteita on jos jonkinlaisia Taajuusalue Lukuetäisyys Tunnisteelta luettavissa olevan informaation määrä Pelkkä sarjanumero Käyttäjäohjelmoitavaa tietoa Mittaustietoa (jos tunniste sisältää esim. lämpötila- tai kosteussensorin) Kotelointi 2. Tunnisteiden lukemiseen halutuissa olosuhteissa on useita vaihtoehtoja Aina ei ole toivottavaa pyrkiä maksimoimaan esimerkiksi lukuetäisyyttä 3. Tunnisteet halutaan luonnollisesti liittää yrityksen logistiikkatietokantoihin Tarkoituksenmukaisinta toteutusta juuri kyseiseen tapaukseen joudutaan hakemaan Yhteensovitus voi viedä runsaasti aikaa (laitteiden etsiminen, testaus, mittaukset, käyttöolosuhdeselvitykset, asennettavuuden suunnittelu, jne.) Kannattaa käyttää asiantuntijoita apuna!

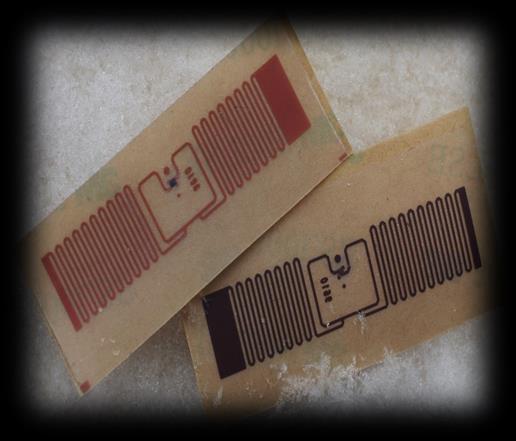

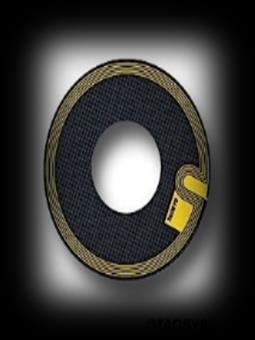

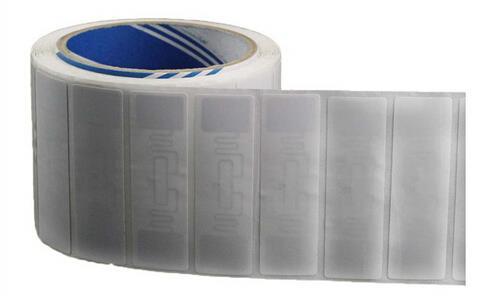

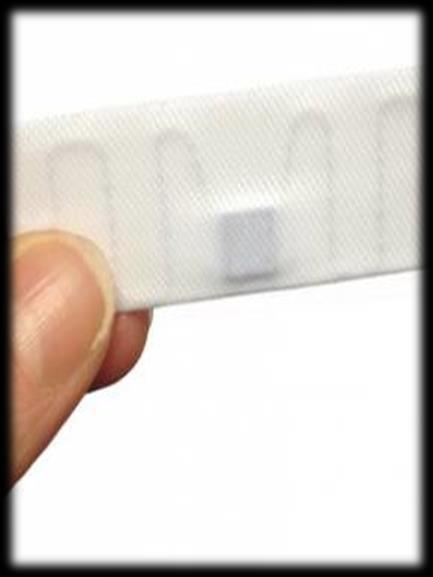

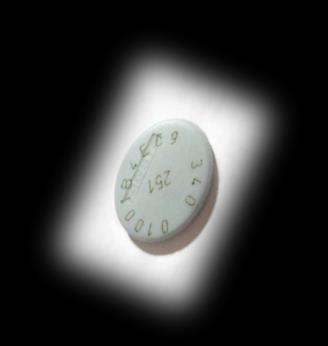

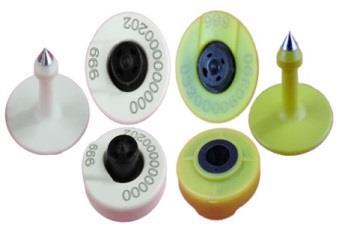

3 Esimerkkejä erilaisista tunnisteista Taajuusalue vaikuttaa sovellusympäristöön LF 125 ja khz HF 13.5 MHz (myös NFC) UHF 868 (EU), 915 MHz (USA) Mikroaallot 2.54 GHz Ympäristönsieto vaikuttaa kustannuksiin Tarrat ja koteloidut moduulit eristäville alustoille sähköä johtaville alustoille pesun/desinfioinnin kestävät Tuotteeseen integroitavat nappulat Ihon alle laitettavat kapselit

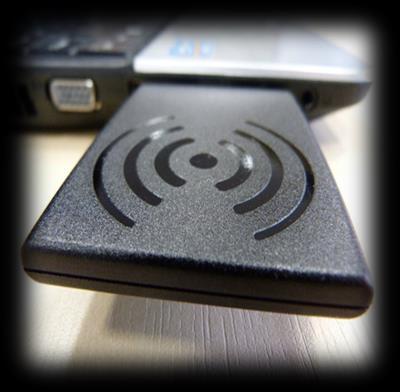

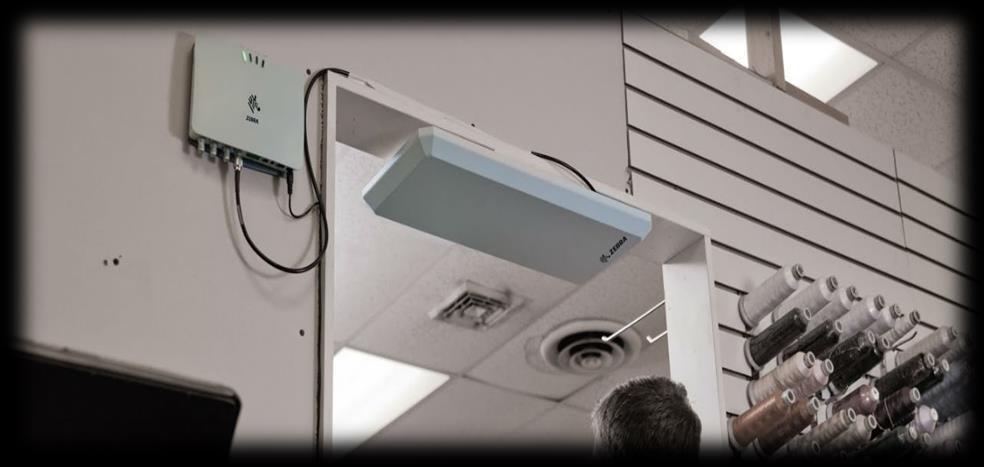

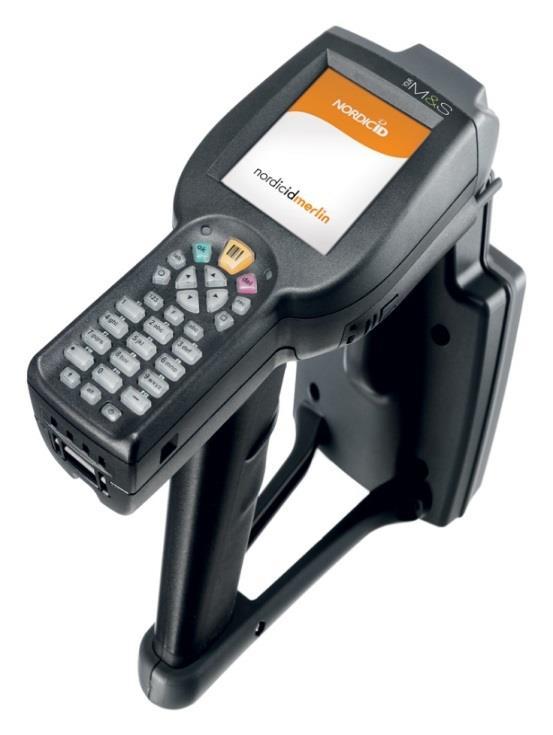

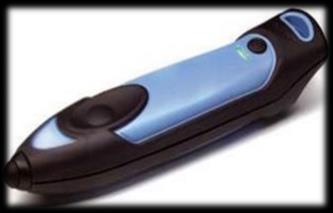

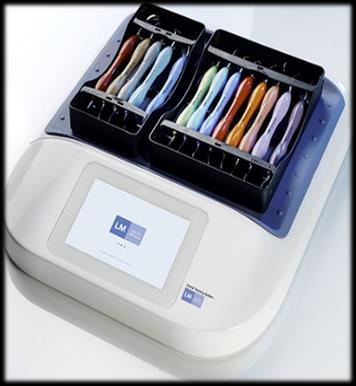

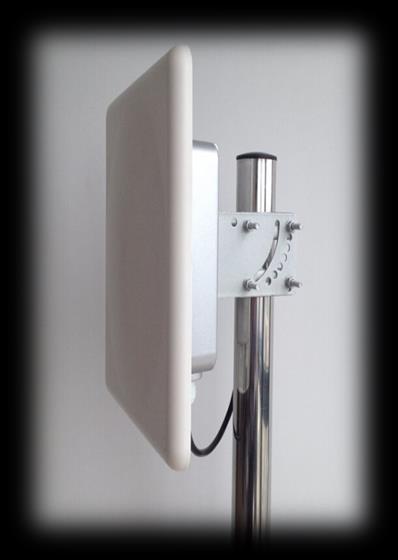

4 Esimerkkejä RFID lukijoista PC plus USB tikku Matkapuhelin (NFC) Kädessä pidettävä Kiinteä asennus Bluetooth Integroitu

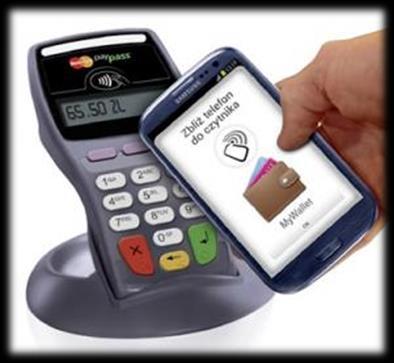

5 (Puhelin+NFC) = (yleinen RFID lukija)? Rajoitukset Vain yhdellä taajuudella, eli13.56 MHz Vain hyvin lyhyellä kantamalla (<20mm) Puhelimissa on käyttöjärjestelmätason tuki (voi toki olla myös etu!) Toteutettavissa olevat ominaisuudet riippuvat käyttöjärjestelmistä ja jopa niiden versioista Tunnisteessa oleva data on NDEF-formatoitu Uudet ominaisuudet Lukija tunniste suhde ei ole enää kiinteä Korttiemulointi (esiintyy esim. bussikorttina) Kaksisuuntainen liikenne kahden puhelimen välillä

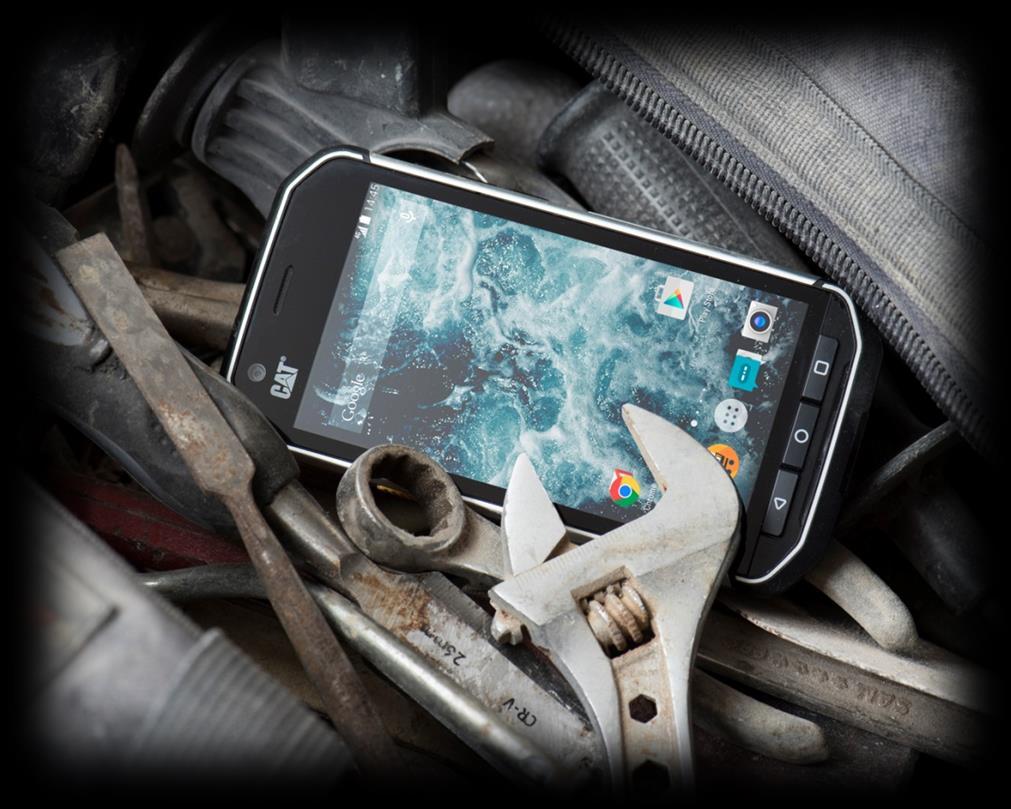

6 Muuta muistettavaa puhelimista Matkapuhelimet ovat yleisesti ottaen vain siisteihin sisähommiin tehtyjä kuluttajalaitteita Työkäytössä tämä ei välttämättä riitä ei alkuunkaan! Tarvitaanko pölyn- ja kosteudenkestoa? Monet jopa keskihintaiset puhelimet ovat IP67/68 Tarvitaanko pudotuskestävyyttä? Esim. CAT S41/S31 ovat IP68 lisäksi MIL-SPEC 810G Lisävarustekuoria toki löytyy

7 Tuotekehitysprojektin kesto Lyhyimmillään projekti on, jos voidaan käyttää jotain maailmalta löytyvää tunnistetta, lukijalaitteistoa ja SW (lähes) sellaisenaan Laitteita saa tyypillisesti heti hyllystä, mutta SW voi olla pulma Asiakaskohtainen painatus tunnisteisiin +2 viikkoa Osin tai kokonaan uudet käytettävät tunniste/lukijakomponentit voivat kasvattaa aikaa runsaasti Valmista tunnistetta voidaan uudestaan paketoida tai koteloida olosuhteisiin Elektroniikka/antennisuunnittelu puhtaalta pöydältä +16 viikkoa Antennin toiminnallisuuden virittäminen halutulle tasolle +12 viikkoa Mekaniikkasuunnittelu +12 viikkoa Muovityökalut viikkoa Ohjelmistokehitys määrittää usein projektin kriittisen polun Wisteq voi tarvittaessa avustaa

8 Projektin kustannukset, esimerkkejä Tunnisteen kehitys (tunnisteiden itsensä hintoja seur. sivulla) Tarraprinttaus (kevyt kustomointi) yli 1000 euroa Uuden antennimuodon kehitys yli 50 k Ruiskuvalumuotit kotelolle yli 10 k Lukija Esim. edullisesti alkuun: Nordic ID Stix (USB tikku plus SW), puhelin (NFC) Erikoinen toimintaympäristö voi vaatia uuden antennin kehityksen Erikoinen toimintaympäristö voi myös johtaa lukijan koteloinnin tai liityntöjen modifiointiin Ohjelmistokehityksen hintaa kannattaa kysyä integraattoreilta Ei Wisteq Oy:n toimialuetta, mutta apua partnerin valintaan on saatavilla Systeemin optimointi ja testaus Wisteq Oy voi osallistua koko projektin ajan. Kustannus vaihtelee

9 Tunnisteiden suuntaa antavia hintoja Vakiotunnisteet Inlayt 5 50 snt Tarrat 20 snt 1 Kortit 20 snt 2 Avaimenperät 1 2 Rannekkeet 1 5 Koteloidut 1 5 Metallitagit 1 10 Räätälöidyt tunnisteet Inlayt 50 snt 1 Tarrat 50 snt 2 Kortit 1 20 Avaimenperät 1 10 Rannekkeet 1 10 Koteloidut ~5 Vaativaan ympäristöön Erittäin vaativaan ymp

10 Hyvä RFID projekti ennen aloittamista Mieti valmiiksi Minkälaisissa määrissä ja miltä etäisyyksiltä haluat seurata tavaroiden liikkeitä? Onko prosessissasi erityisvaatimuksia ympäristönsiedolle? Haluatko jonkin stand alone toteutuksen, vai liitytäänkö olemassa olevaan materiaalinhallintajärjestelmään? Tarvitaanko väliohjelmistoa? Jos kyllä, kuka tekee? Jos sopiva tunniste ja lukija löytyvät valmiina tai tehdään niin ohjelmistokokonaisuus on sitten vain työtä Kuinka nopealla aikataululla haluat systeemin toimintaan? Mitä parempi lähtöspeksi, sitä vaivattomampi ja sujuvampi projekti Hyvää voi saada halvallakin, mutta ei juuri koskaan ilmaiseksi Ota yhteyttä johonkin luotettuun RFID-toimijaan Järjestelmään tulevat muut palaset järjestyvät kyllä verkostojen avulla Varaa mukaan kekseliäisyyttä ja avointa mieltä muiden kekseliäisyydelle

11 Hyviä paikkoja aloittaa: RFIDLab Finland ry on neutraali ja voittoa tavoittelematon yhdistys, joka edistää Suomessa toimivien yritysten tehokkuutta tunnistusteknologian avulla. Teknologiajohtaja Sami Isomäki Wisteq Oy on Suomalainen vuonna 2004 perustettu RFID alan pioneeri. Olemme erikoistuneet auttamaan asiakkaitamme erilaisissa vaativissa tunnistukseen liittyvissä pulmissa.

12 NFC Forum Voittoa tuottamaton organisaatio Määrittelee/standardoi uusia ominaisuuksia Varmistaa yhteensopivuutta ja ehkäisee väärinkäyttöä Testaa ja hyväksyy laitteita kantamaan NFC logoa Kannattaa liittyä Jos tekee uutta ennennäkemätöntä NFC-laitetta Jos haluaa vaikuttaa tulevaisuuden puhelimien ja käyttöjärjestelmien tukemiin ominaisuuksiin Jos edes haluaa perehtyä uusimpiin spesifikaatioihin

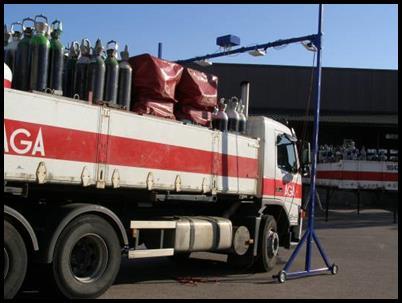

13 Wisteq Oy referenssejä Teollisuuden palveluksessa

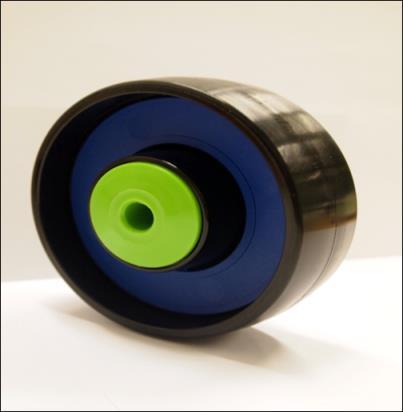

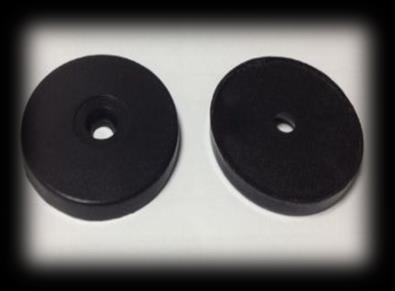

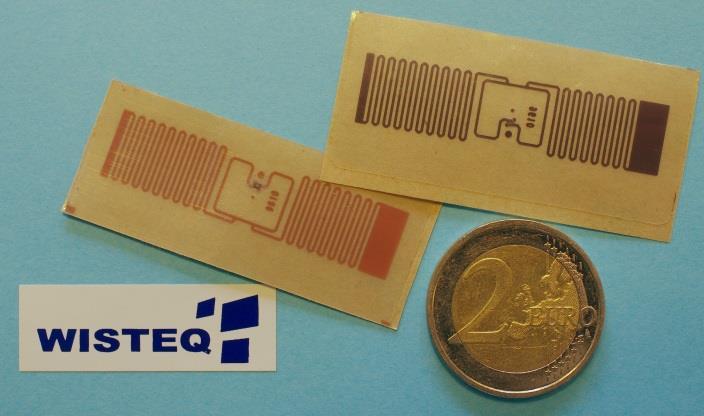

14 Tunnisteet

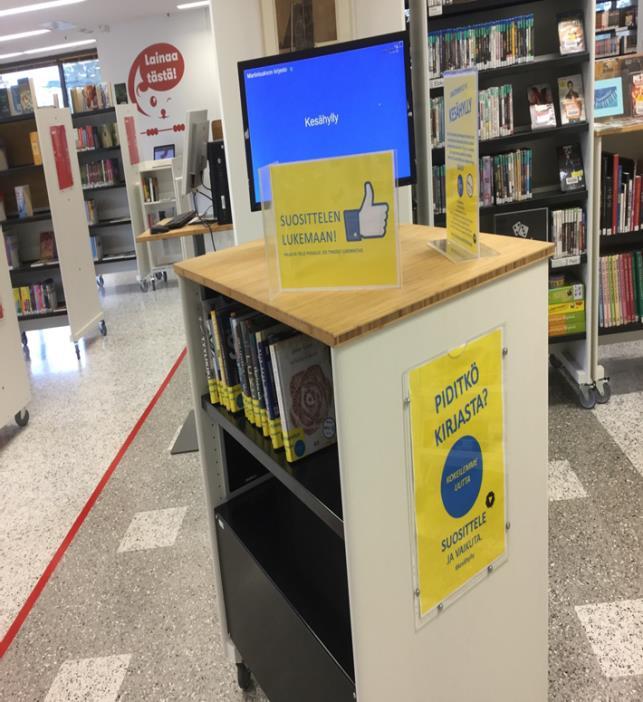

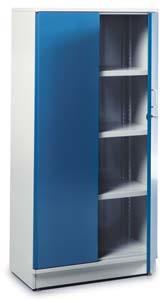

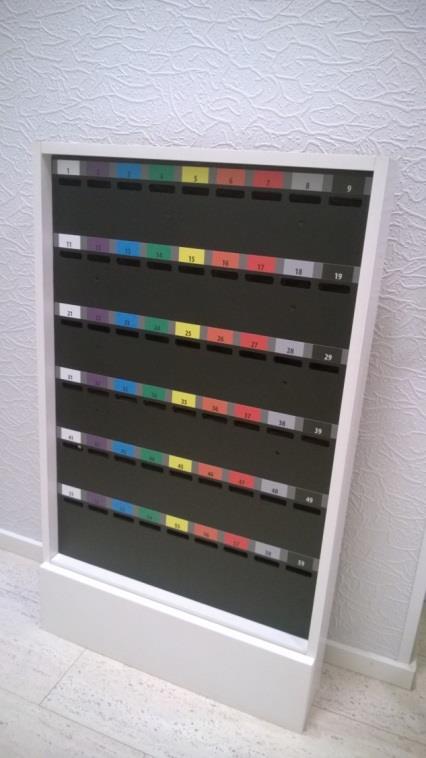

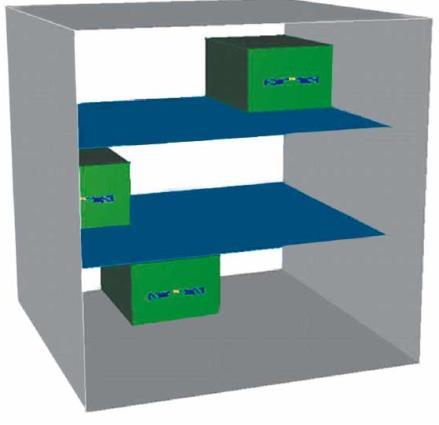

15 RFID Älykaappit

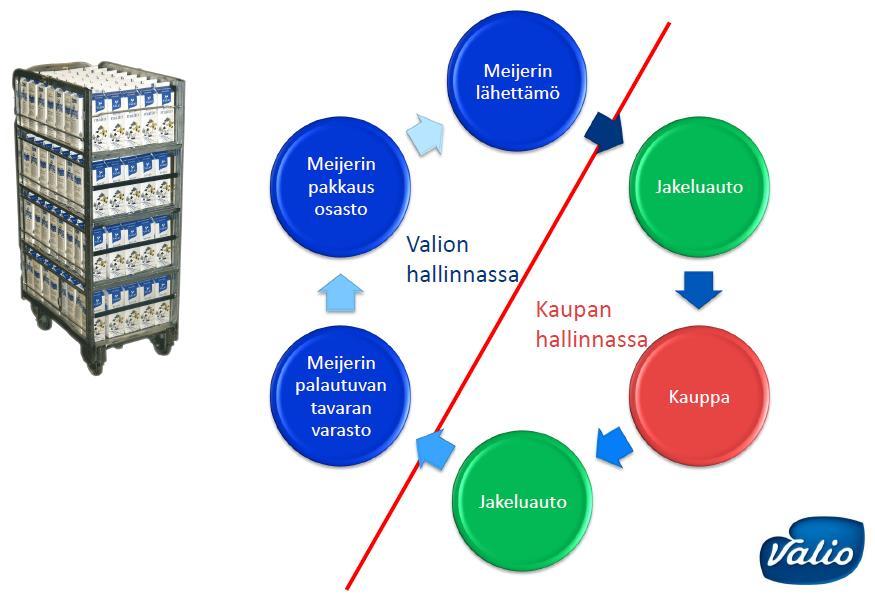

16 Valio: Rullakkot ja Alusvaunut

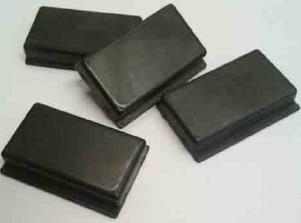

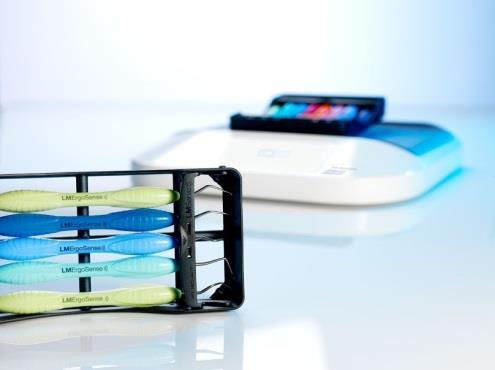

17 Sairaalat: Hi temp tag Välinehuollossa

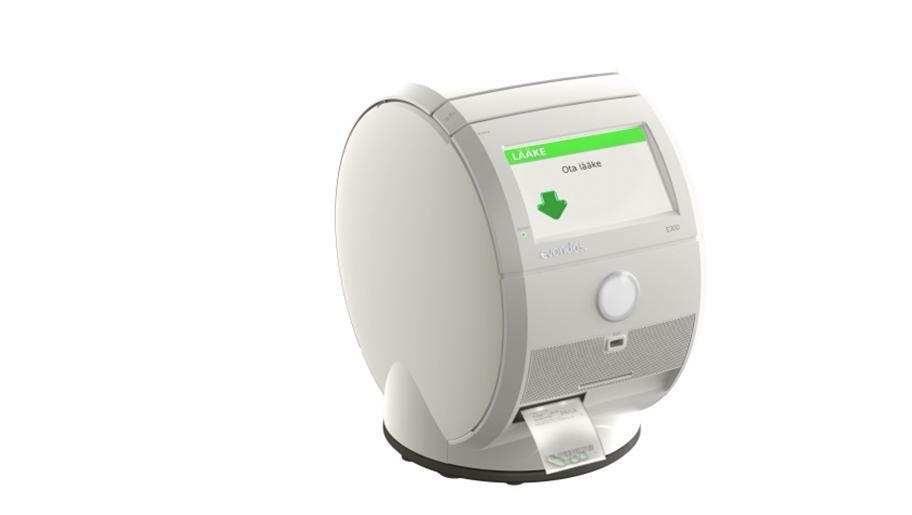

18 Evondos: Älykäs Lääkekaappi

19 Kiitos!
