1 Standardointijärjestelmä EMC-standardointi Eero Sorri 1

2 Sähkömagneettinen ympäristö Sähkökäyttöisten laitteiden ja järjestelmien aiheuttamat ilmiöt Luonnonilmiöt Jne. ukkonen staattinen purkaus Eero Sorri 2

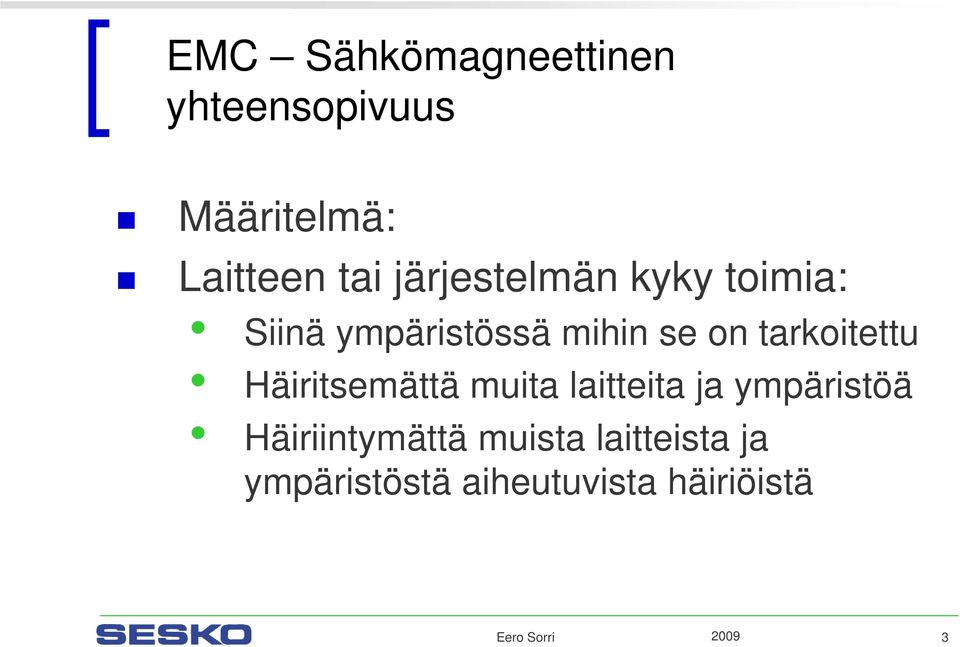

3 EMC Sähkömagneettinen yhteensopivuus Määritelmä: Laitteen tai järjestelmän kyky toimia: Siinä ympäristössä mihin se on tarkoitettu Häiritsemättä muita laitteita ja ympäristöä Häiriintymättä muista laitteista ja ympäristöstä aiheutuvista häiriöistä Eero Sorri 3

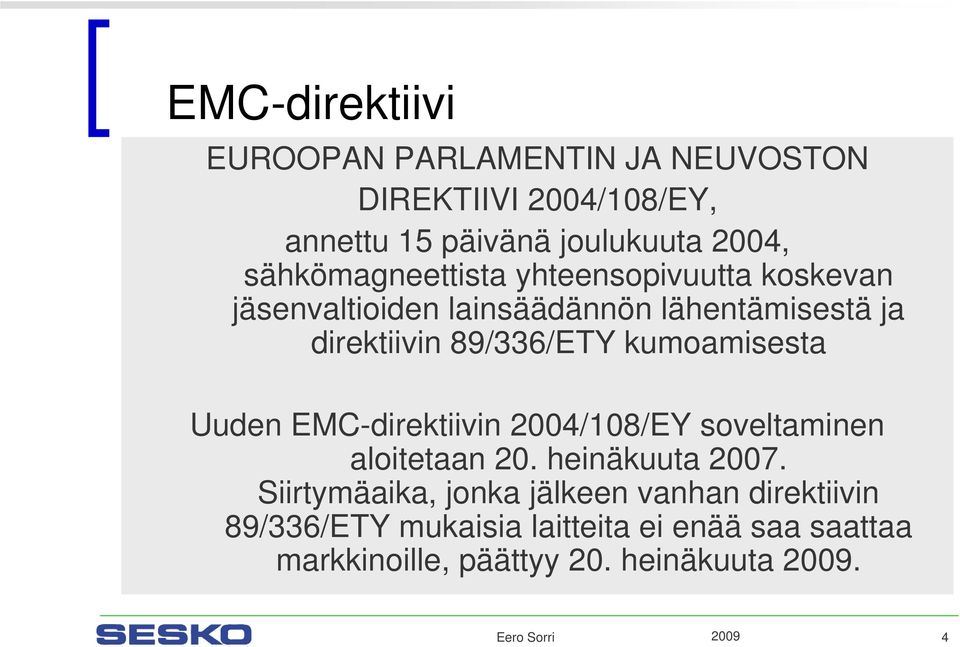

4 EMC-direktiivi EUROOPAN PARLAMENTIN JA NEUVOSTON DIREKTIIVI 2004/108/EY, annettu 15 päivänä joulukuuta 2004, sähkömagneettista yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentämisestä ja direktiivin 89/336/ETY kumoamisesta Uuden EMC-direktiivin 2004/108/EY soveltaminen aloitetaan 20. heinäkuuta Siirtymäaika, jonka jälkeen vanhan direktiivin 89/336/ETY mukaisia laitteita ei enää saa saattaa markkinoille, päättyy 20. heinäkuuta. Eero Sorri 4

5 EMC-direktiivin keskeinen sisältö Laitteen tai järjestelmän tulee toimia: Siinä ympäristössä mihin se on tarkoitettu Häiritsemättä muita laitteita ja ympäristöä Häiriintymättä muista laitteista ja ympäristöstä aiheutuvista häiriöistä Direktiivi koskee sekä laitteita että kiinteitä asennuksia (järjestelmiä). Laitteeseen tulee liittää vaatimustenmukaisuusvakuutus ja merkitä laite CE-merkillä. Kiinteille asennuksille ei vaatimustenmukaisuusvakuutusta eikä merkintää. Ei koske esim. telepäätelaitteita, ilma-aluksia ja radioamatöörilaitteita. Eero Sorri 5

6 EMC-standardit Yleisstandardit Liittyvät EMC-ympäristöön Kotitalous-, toimisto-, kevyt teollisuus-, teollisuus, ja sähköasemaympäristö EN/IEC sarja Vaatimukset häiriöpäästöille ja häiriönsiedolle Viittaavat perusstandardeihin Voidaan käyttää sellaisenaan tai tuotestandardien viitemateriaalina Eero Sorri 6

7 EMC-standardit Tuotestandardit Tuotestandardit Testausmenetelmät perusstandardeista IEC(EN) sarja Häiriöpäästörajat yleisstandardeista IEC(EN) sarja Häiriönsiedolle voi esittää omia vaatimuksia Tuote- tai tuoteperhestandardeja Viihde-elektroniikan laitteet Tietotekniikan laitteet EN 55022(CISPR 22)/ EN 55024(CISPR 24) Lääkintälaitteet Teollisuuden laitteet Jne. Eero Sorri 7

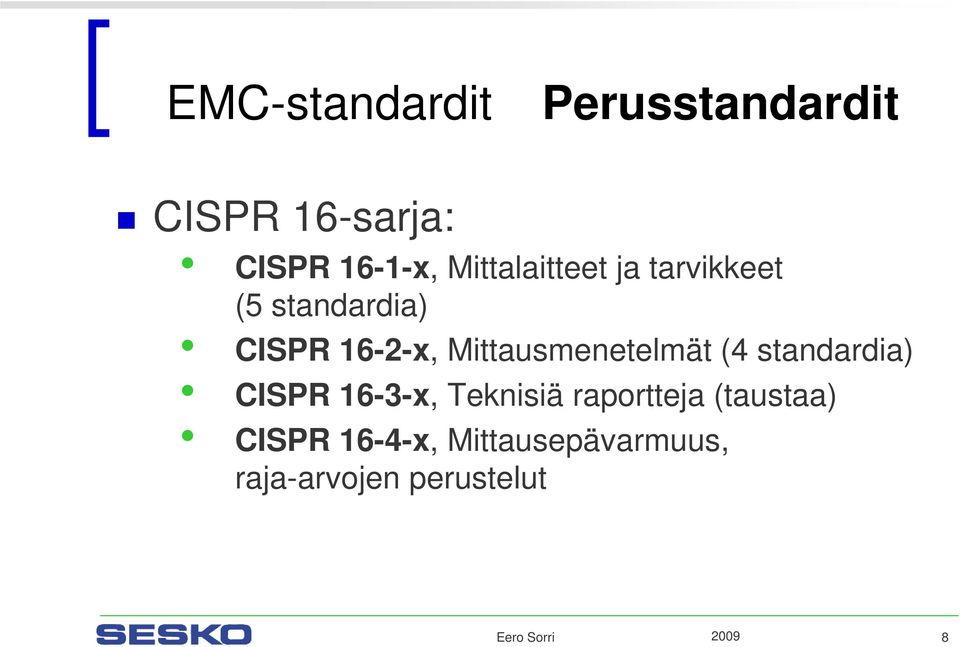

8 EMC-standardit Perusstandardit CISPR 16-sarja: CISPR 16-1-x, Mittalaitteet ja tarvikkeet (5 standardia) CISPR 16-2-x, Mittausmenetelmät (4 standardia) CISPR 16-3-x, Teknisiä raportteja (taustaa) CISPR 16-4-x, Mittausepävarmuus, raja-arvojen perustelut Eero Sorri 8

9 EMC-standardit Perusstandardit IEC sarja: x, Yleistä. Yleisesittely, terminologia x, Ympäristö. Ympäristöluokittelu, yhteensopivuustasot x, Raja-arvot. Harmoniset, välkyntä x, Testaus- ja mittaustekniikka. 50 testistandardia x, Asennukset ja häiriöiden torjunta x, Yleisstandardit (Generic Standards) Eero Sorri 9

10 Häiriöpäästöjen mittaus Mittausvastaanotin Spektrianalysaattori Quasi-Peak (QP) ilmaisin Mittausantenni(t) Viritetty dipoli (referenssi) Kaksoiskartio (Biconical) Log-Periodinen Yhdistelmäantennit Keinoverkko (Line Impedance Stabilization Network (LISN), Artificial Mains Network (AMN). Eero Sorri 10

11 Häiriöpäästöjen mittaus Taajuus [MHz] Raja-arvo [dbuv] Quasi-peak Average 0,15 0, , CISPR 22, Häiriöjännite verkkoliitynnässä 10 0 Häiriöjännite [dbuv] , Taajuus [MHz] Eero Sorri 11

12 Häiriöpäästöjen mittaus (CISPR 22) Eero Sorri 12

13 Häiriöpäästöjen mittaus Taajuus [MHz] Raja-arvo (Quasi-peak) [dbuv/m] CISPR 22, Häiriösäteily Taajuus [M Hz] Eero Sorri 13

14 Häiriöpäästöjen mittaus (CISPR 22) Eero Sorri 14

15 Häiriöpäästöjen mittaus (CISPR) Eero Sorri 15

16 Häiriöpäästöjen mittaus (CISPR 16) Eero Sorri 16

17 IEC Staattinen purkaus Testitaso Kontaktipurkaus Ilmapurkaus Taso Testijännite [kv] Taso Testijännite [kv] x x x x Eero Sorri 17

18 IEC Säteilevän kentän sieto Eero Sorri 18

19 IEC Transienttipurske Testijännite ja toistotaajuus Tehonsyöttö Signaaliliitynnät Taso Jännite [kv] Toistotaajuus [khz] Jännite [kv] Toistotaajuus [khz] 1 0,5 5 tai 100 0,25 5 tai tai 100 0,5 5 tai tai tai tai tai 100 x X x x x Eero Sorri 19

20 IEC Transienttipurske Eero Sorri 20

21 IEC Transienttipurske Eero Sorri 21

22 IEC Syöksyjännite Eero Sorri 22

23 IEC Syöksyjännite Eero Sorri 23

24 IEC Johtuvan RF-häiriön sieto Eero Sorri 24

25 IEC Johtuvan RF-häiriön sieto Eero Sorri 25

26 Eero Sorri 26

27 Eero Sorri 27

28 EMC-standardit EMC-standardisoinnin perustyö alkaa olla valmis,mutta tehtävää riittää: Taajuusalueen laajentaminen (ylöspäin, mittausmenetelmät, raja-arvot) Digitaalinen ympäristö Testien toistettavuus, mittausepävarmuus Uudet mittaustekniikat Kaiuttomat ja puolikaiuttomat tilat Kaikukammio Raja-arvot eri mittaustavoille Eero Sorri 28

29 EMC-standardointi IEC TC 77 SESKO SK 77 - Laatii ja ylläpitää IEC sarjaa - Häiriönsiedon testausmenetelmä - Horisontaalikomitea ei tuotestandardeja IEC CISPR SESKO SK CISPR - Laatii ja ylläpitää CISPR-standardeja - Häiriöpäästöjen raja-arvot ja testausmenetelmät - Horisontaalikomitea myös tuotestandardeja Eero Sorri 29

30 EMC-standardointi Lisätietoja Eero Sorri 30
