QUATTRO ACUTE Dynaaminen nollapaine patja painehaavojen hoitoon ja ehkäisyyn erittäin korkeariskisille käyttäjille

Transkriptio

1 QUATTRO ACUTE Dynaaminen nollapaine patja painehaavojen hoitoon ja ehkäisyyn erittäin korkeariskisille käyttäjille Käyttö- ja vuosihuolto-ohje TERAPIA-PAINIKE Aktiivinen Joka neljäs kenno tyhjä, muut täynnä Jatkuva minimipaine Kaikki kennot täynnä NUOLIPAINIKKEET Pehmeä Puolipehmeä Napakka LUKITUS / MYKISTYS Ohjausyksikkö lukittuu n. 2 min päästä kun sitä ei käytetä (L-kirjain näytössä. Lukitus avataan painamalla lukituspainiketta pohjassa MAKSIMITÄYTTÖ Kesto n. 15 -> Palaa takaisin käyttötilaan. Kovetus voidaan keskeyttää painamalla painiketta uudestaan Varmista aina, että CPR (hätätyhjennys) on kiinni, ottaessasi patjan käytöön. Laitteen tekniset tiedot - painike -> Vain huoltohenkilökunnalle

2 PATJAN ASENNUS JA KÄYTTÖ 1. Rullaa patja auki ja aseta se suoraan sängyn pohjan päälle. 2. Ripusta pumppuyksikkö sängyn jalkopäätyyn. Kiinnitä yksikön takapuolella olevilla koukuilla. Koukkujen asentoa voit muuttaa painamalla koukkuja alaspäin ja kääntämällä sivulle. Tarvittaessa voit laittaa esim. froteepyyhkeen sängyn päädyn ja pumppuyksikön väliin mahdollisen värinän poistamiseksi. 3. Aseta pumppuyksikön ilma-aukon reunassa oleva musta viiva ja patjasta tulevan ilmaletkun päässä oleva vihreä piste kohdakkain. Työnnä liitin sisään ja kierrä myötäpäivään, kunnes vihreä piste tulee näkyviin ilma-aukon reunassa olevasta reiästä. 4. Kiinnitä sähköjohto ohjausyksikköön ja työnnä pistoke pistorasiaan. Varmista, ettei johto joudu puristuksiin sängyn säätöjä käytettäessä. 5. Kytke virta päälle pumppuyksikön vasemmalla sivulla olevasta käyttökytkimestä. Patja alkaa täyttyä. Näyttöön tulee teksti STARTING UP ja sitten INITIALISING. Odota, kunnes näyttöön tulee ilmoitus ACTIVE (puolipehmeä). Järjestelmä asettuu automaattisesti aktiiviseen käyttötilaan. Anna patjan täyttyä lähes kokonaan ennen kuin siirrät potilaan patjalle. Täyttyminen tyhjästä täydeksi kestää noin 20 minuuttia. 6. PATJAN KULJETUS JA KOVETTAMINEN Patja tyhjennetään kuljetusta tai varastointia varten avaamalla hätätyhjennysventtiili (CPR). Irrota ilmaletkupumppuyksiköstä, kytke jännite pois ja irrota virtajohto pumppuyksiköstä. Kuittaa kuittauspainikkeesta hälytysääni pois. Aloita patjan tyhjentäminen kiertämällä patja rullalle aloittaen jalkopäästä. Patja saadaan kovetettua (esim. potilasta siirrettäessä tai vaikkapa kovalla ukonilmalla) irrottamalla ilmaletku ohjausyksiköstä (kts. kohta 3). Patja jää passiiviseen tilaan eikä tyhjene. Kytke jännite pois ja mykistä hälytysääni kuittauspainikkeesta. HUOM! Täytä patja ensin maksimitäyttö-painikkeesta ja irrota johdot vasta sitten!

3 7. PAINEENSÄÄTÖ Patjan pehmeyttä ja napakkuutta säädetään nuolipainikkeista seuraavalla asteikolla: pehmeä, puolipehmeä, napakka, istuma-asento Aktiivinen käyttötila puolipehmeä on sopiva potilaille, joilla on normaali BMI-arvo. Painetta säädettäessä otathan huomioon potilaan subjektiiviset tuntemukset ja vartalonmuodon. Paino ei ole lähtö kohta säädöille. Lisätietoja saat tarvittaessa ICF GROUP OY:ltä. 8. KÄYTTÖTILAT Voit valita kahdesta painehaavoja hoitavasta käyttötilasta (THERAPY MODE). ACTIVE (Aktiivinen, jolloin patjan joka 4. kennotyhjenee sykleittäin -> nollapaineinen) STATIC (Passiivinen, jolloin patja on painetta jakava -> kaikki kennot ovat täynnä Paina käyttötila-painiketta (THERAPY MODE) halutessasi joko ACTIVE tai STATIC-tilan. Näyttöön ilmestyy teksti PLEASE WAIT (Odota). Odota noin 2 minuuttia ja patja on käyttövalmis. HUOM! Käyttötilan muutos tapahtuu vain painamalla THERAPY MODE-painiketta! 9. MAKSIMITÄYTTÖ Maksimitäyttöpainikkeesta patja pumppautuu staattiseen maksimipaineeseen (35 mmhg) 15 minuutin ajaksi. Näyttöön tulee PLEASE WAIT -teksti ja 5 sekunnin mittainen äänimerkki ilmoittaa, että oikea paine on saavutettu. 15 minuutin jälkeen patja palautuu takaisin aktiiviseen käyttötilaan. Kovetus voidaan tarvittaessa keskeyttää painamalla maksimitäyttö painiketta uudelleen. 10. KUITTAUS / MYKISTYS (MUTE) Kuittaus painikkeella saadaan hiljennettyä piippaava hälytysääni sekä kuitattua näytössä oleva hälytyksen aihe. HUOM! Jännitteen katkeamisen jälkeen Kuittaus-painikeen käyttäminen peruuttaa järjestelmän. asetukset. Jos katkos kestää alle 12 sekuntia ja Kuittaus-painiketta ei paineta, säilyvät asetetut käyttötila asetukset. 11. HÄTÄTYHJENNYS CPR hätätyhjennysventtiili sijaitsee patjan päänpuoleisessa päädyssä oikealla puolella (katsottuna jalkopäästä, missä ilmaletku sijaitsee). Kun haluat avata hätätyhjennysventtiilin, kierrä kytkintä vastapäivään auki-asentoon. Muista patjaa täyttäessäsi aina sulkea HÄTÄ TYHJENNYSVENTTIILI.

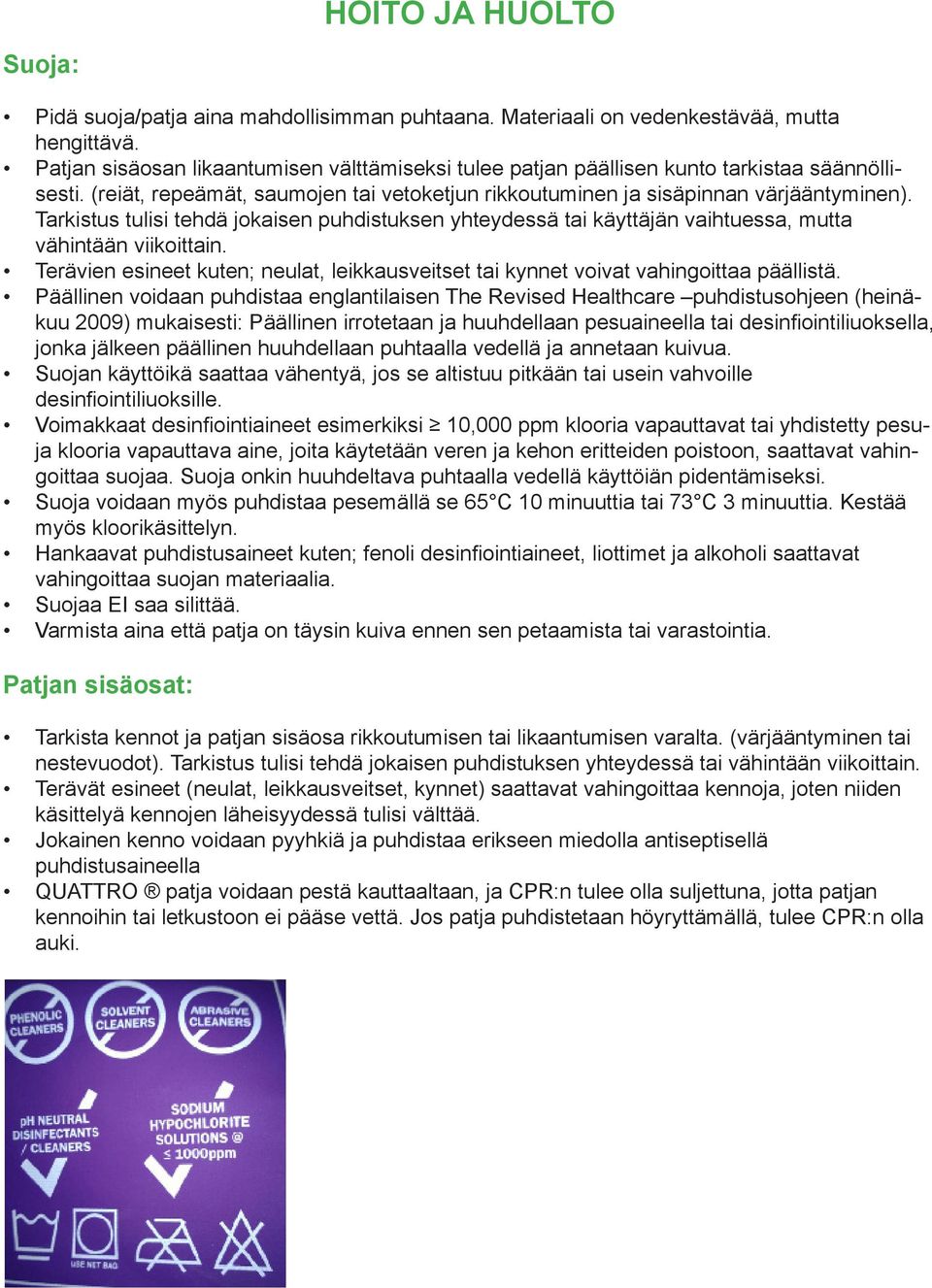

4 HOITO JA HUOLTO Suoja: Pidä suoja/patja aina mahdollisimman puhtaana. Materiaali on vedenkestävää, mutta hengittävä. Patjan sisäosan likaantumisen välttämiseksi tulee patjan päällisen kunto tarkistaa säännöllisesti. (reiät, repeämät, saumojen tai vetoketjun rikkoutuminen ja sisäpinnan värjääntyminen). Tarkistus tulisi tehdä jokaisen puhdistuksen yhteydessä tai käyttäjän vaihtuessa, mutta vähintään viikoittain. Terävien esineet kuten; neulat, leikkausveitset tai kynnet voivat vahingoittaa päällistä. Päällinen voidaan puhdistaa englantilaisen The Revised Healthcare puhdistusohjeen (heinäkuu 2009) mukaisesti: Päällinen irrotetaan ja huuhdellaan pesuaineella tai desinfiointiliuoksella, jonka jälkeen päällinen huuhdellaan puhtaalla vedellä ja annetaan kuivua. Suojan käyttöikä saattaa vähentyä, jos se altistuu pitkään tai usein vahvoille desinfiointiliuoksille. Voimakkaat desinfiointiaineet esimerkiksi 10,000 ppm klooria vapauttavat tai yhdistetty pesuja klooria vapauttava aine, joita käytetään veren ja kehon eritteiden poistoon, saattavat vahingoittaa suojaa. Suoja onkin huuhdeltava puhtaalla vedellä käyttöiän pidentämiseksi. Suoja voidaan myös puhdistaa pesemällä se 65 C 10 minuuttia tai 73 C 3 minuuttia. Kestää myös kloorikäsittelyn. Hankaavat puhdistusaineet kuten; fenoli desinfiointiaineet, liottimet ja alkoholi saattavat vahingoittaa suojan materiaalia. Suojaa EI saa silittää. Varmista aina että patja on täysin kuiva ennen sen petaamista tai varastointia. Patjan sisäosat: Tarkista kennot ja patjan sisäosa rikkoutumisen tai likaantumisen varalta. (värjääntyminen tai nestevuodot). Tarkistus tulisi tehdä jokaisen puhdistuksen yhteydessä tai vähintään viikoittain. Terävät esineet (neulat, leikkausveitset, kynnet) saattavat vahingoittaa kennoja, joten niiden käsittelyä kennojen läheisyydessä tulisi välttää. Jokainen kenno voidaan pyyhkiä ja puhdistaa erikseen miedolla antiseptisellä puhdistusaineella QUATTRO patja voidaan pestä kauttaaltaan, ja CPR:n tulee olla suljettuna, jotta patjan kennoihin tai letkustoon ei pääse vettä. Jos patja puhdistetaan höyryttämällä, tulee CPR:n olla auki.

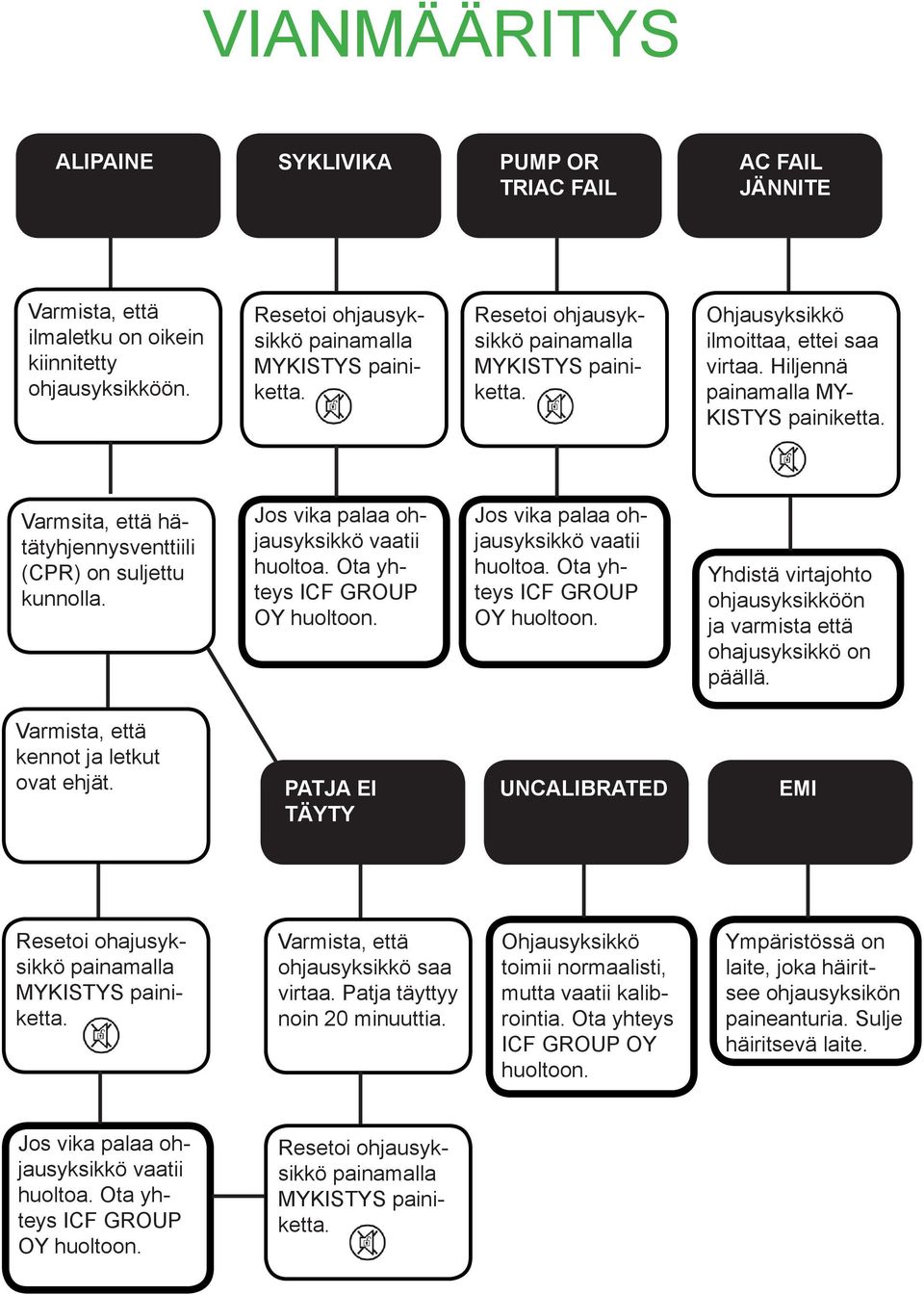

5 VIANMÄÄRITYS ALIPAINE SYKLIVIKA PUMP OR TRIAC FAIL AC FAIL JÄNNITE Varmista, että ilmaletku on oikein kiinnitetty ohjausyksikköön. Resetoi ohjausyksikkö painamalla MYKISTYS painiketta. Resetoi ohjausyksikkö painamalla MYKISTYS painiketta. Ohjausyksikkö ilmoittaa, ettei saa virtaa. Hiljennä painamalla MY- KISTYS painiketta. Varmsita, että hätätyhjennysventtiili (CPR) on suljettu kunnolla. Jos vika palaa ohjausyksikkö vaatii huoltoa. Ota yhteys ICF GROUP OY huoltoon. Jos vika palaa ohjausyksikkö vaatii huoltoa. Ota yhteys ICF GROUP OY huoltoon. Yhdistä virtajohto ohjausyksikköön ja varmista että ohajusyksikkö on päällä. Varmista, että kennot ja letkut ovat ehjät. PATJA EI TÄYTY UNCALIBRATED EMI Resetoi ohajusyksikkö painamalla MYKISTYS painiketta. Varmista, että ohjausyksikkö saa virtaa. Patja täyttyy noin 20 minuuttia. Ohjausyksikkö toimii normaalisti, mutta vaatii kalibrointia. Ota yhteys ICF GROUP OY huoltoon. Ympäristössä on laite, joka häiritsee ohjausyksikön paineanturia. Sulje häiritsevä laite. Jos vika palaa ohjausyksikkö vaatii huoltoa. Ota yhteys ICF GROUP OY huoltoon. Resetoi ohjausyksikkö painamalla MYKISTYS painiketta.

6 KÄYTÄNNÖN HUOMIOITA PATJAN KÄYTÖSTÄ Pane patja täyttymään n. 20 minuuttia ennen kuin siirrät potilaan patjan päälle. Patja ei täyty, jos potilas on tyhjän patjan päällä. PATJANSUOJA Suoja hengittää, mutta ei päästä nesteitä lävitse. Patjassa on ns. läpivirtausominaisuus. Joka neljännestä kennosta poistettu ilma johdetaan kennojen alle. Siellä olevat putket päästävät ilman purkautumaan ulos. Älä siis suojaa patjaa millään lisämuoveilla! Hoidossa saa käyttää esim. kroonikkovaippaa tai liukulakanaa tilanteen mukaan. Huom! Mitä enemmän patjan päällä on kerroksia, sitä huonompi on patjan vaikutus. PETAUS Patjaa pedattaessa tulee huomioida, että patjan ominaisuudet heikkenevät jos siihen pedataan useita kerroksia. Tämän vuoksi on suositeltavaa käyttää ainoastaan aluslakanaa ja mahdollista poikkilakanaa. PATJAN SÄÄDÖT Hoitotoimenpiteitä ja siirtymistä varten patja saadaan kovetettua staattiseen tilaan painamalla maksimitäyttöpainiketta (käyttöohje kohta 8). 15 minuutin jälkeen patja palautuu takaisin alkuperäiseen säätöönsä. Kovetus voidaan tarvittaessa keskeyttää painamalla maksimitäyttöpainiketta uudelleen. HUOM! Talley -patja on lääkinnällisiä laitteita koskevan direktiivin 93/42/EEC mukainen, painehaavojen hoitoon ja ennaltaehkäisyyn tarkoitettu laite. Tekniset laitteet, kuten ohjausyksikkö toimivat paremmin ja kestävät pidempään kun niitä huolletaan säännöllisesti. Ohjausyksikön huollon saa suorittaa ainoastaan ICF Group Oy tai sen valtuuttama henkilö. Muiden kuin ICF Groupin hyväksymien varaosien käyttö mitätöi takuun. Lisätietoja takuusta ja huollosta saat kysymällä ICF Group Oy:ltä.

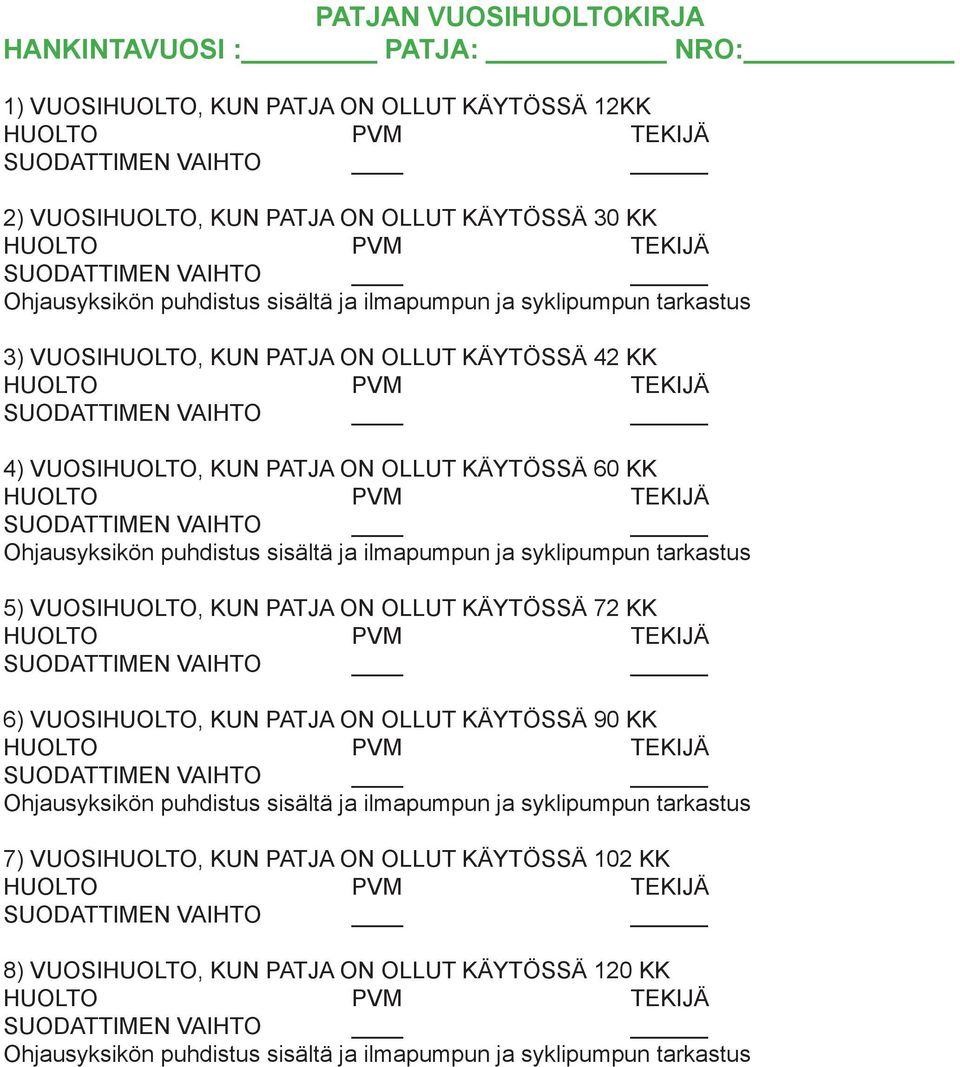

7 PATJAN VUOSIHUOLTOKIRJA HANKINTAVUOSI : PATJA: NRO: 1) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 12KK 2) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 30 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus 3) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 42 KK 4) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 60 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus 5) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 72 KK 6) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 90 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus 7) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 102 KK 8) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 120 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus

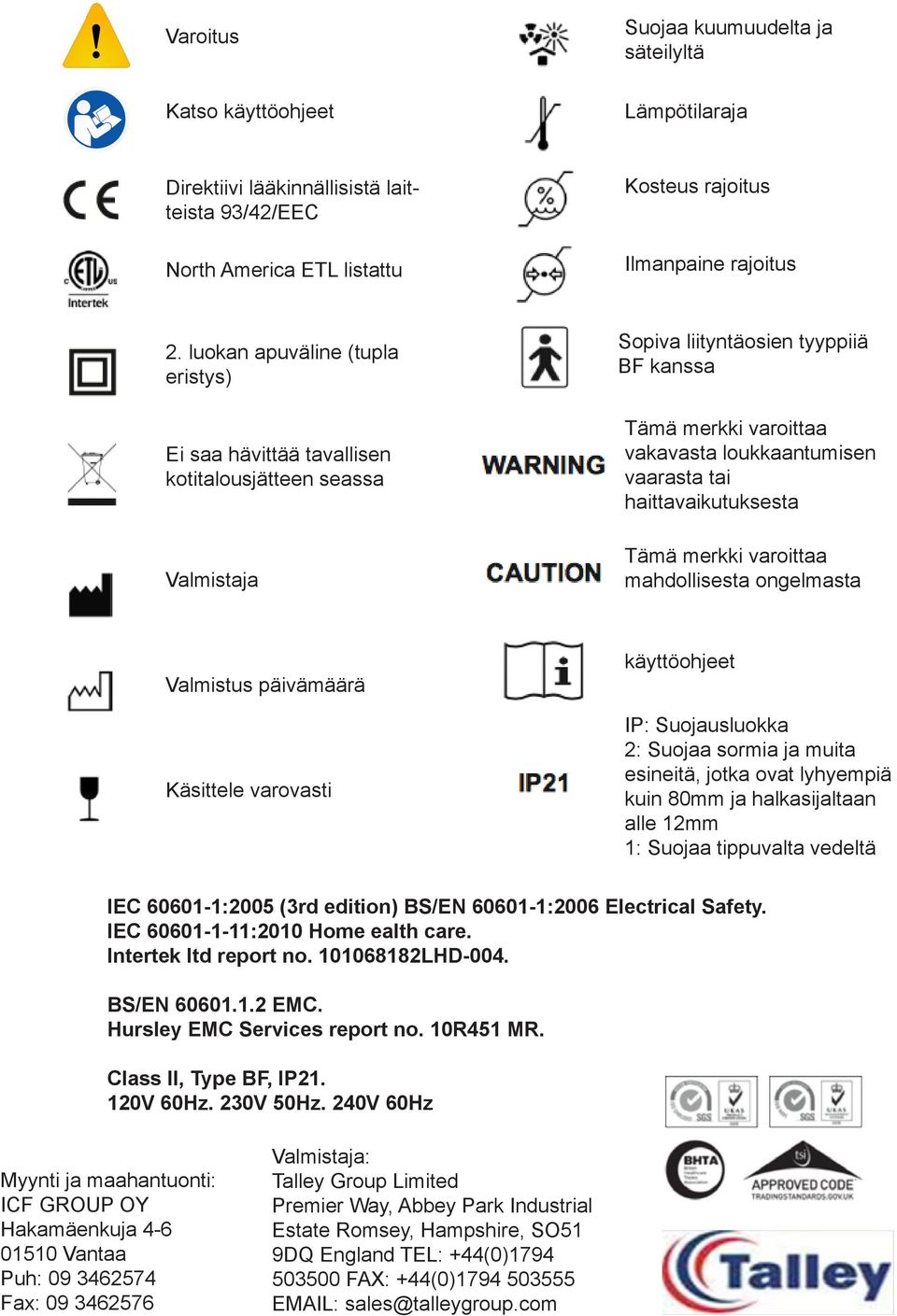

8 Varoitus Katso käyttöohjeet Suojaa kuumuudelta ja säteilyltä Lämpötilaraja Direktiivi lääkinnällisistä laitteista 93/42/EEC North America ETL listattu Kosteus rajoitus Ilmanpaine rajoitus 2. luokan apuväline (tupla eristys) Ei saa hävittää tavallisen kotitalousjätteen seassa Valmistaja Sopiva liityntäosien tyyppiiä BF kanssa Tämä merkki varoittaa vakavasta loukkaantumisen vaarasta tai haittavaikutuksesta Tämä merkki varoittaa mahdollisesta ongelmasta Valmistus päivämäärä Käsittele varovasti käyttöohjeet IP: Suojausluokka 2: Suojaa sormia ja muita esineitä, jotka ovat lyhyempiä kuin 80mm ja halkasijaltaan alle 12mm 1: Suojaa tippuvalta vedeltä IEC :2005 (3rd edition) BS/EN :2006 Electrical Safety. IEC :2010 Home ealth care. Intertek ltd report no LHD-004. BS/EN EMC. Hursley EMC Services report no. 10R451 MR. Class II, Type BF, IP V 60Hz. 230V 50Hz. 240V 60Hz Myynti ja maahantuonti: ICF GROUP OY Hakamäenkuja Vantaa Puh: Fax: Valmistaja: Talley Group Limited Premier Way, Abbey Park Industrial Estate Romsey, Hampshire, SO51 9DQ England TEL: +44(0) FAX: +44(0)
