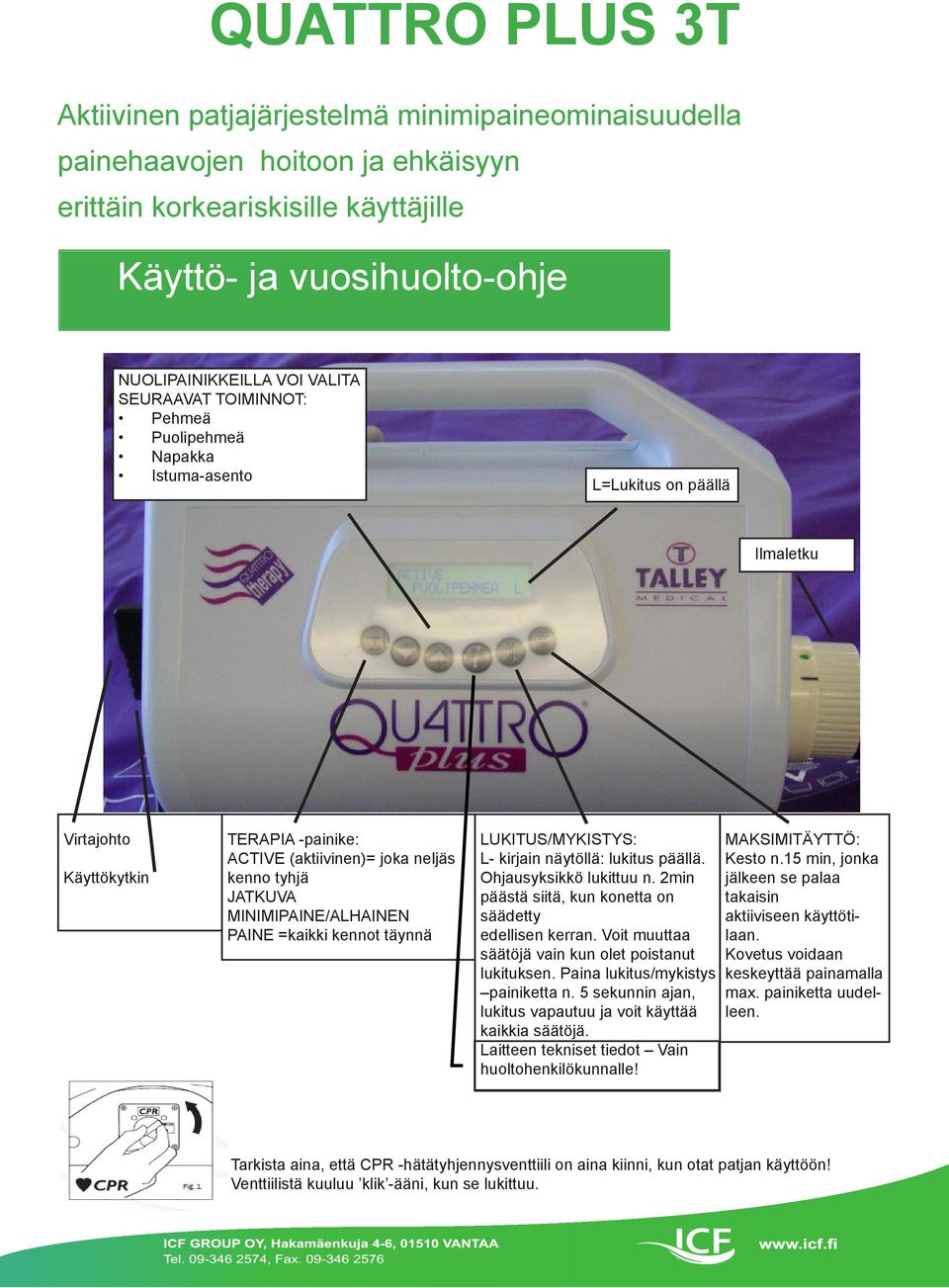

1 QUATTRO PLUS 3T Aktiivinen patjajärjestelmä minimipaineominaisuudella painehaavojen hoitoon ja ehkäisyyn erittäin korkeariskisille käyttäjille Käyttö- ja vuosihuolto-ohje NUOLIPAINIKKEILLA VOI VALITA SEURAAVAT TOIMINNOT: Pehmeä Puolipehmeä Napakka Istuma-asento L=Lukitus on päällä Ilmaletku Virtajohto Käyttökytkin TERAPIA -painike: ACTIVE (aktiivinen)= joka neljäs kenno tyhjä JATKUVA MINIMIPAINE/ALHAINEN PAINE =kaikki kennot täynnä LUKITUS/MYKISTYS: L- kirjain näytöllä: lukitus päällä. Ohjausyksikkö lukittuu n. 2min päästä siitä, kun konetta on säädetty edellisen kerran. Voit muuttaa säätöjä vain kun olet poistanut lukituksen. Paina lukitus/mykistys painiketta n. 5 sekunnin ajan, lukitus vapautuu ja voit käyttää kaikkia säätöjä. Laitteen tekniset tiedot Vain huoltohenkilökunnalle! MAKSIMITÄYTTÖ: Kesto n.15 min, jonka jälkeen se palaa takaisin aktiiviseen käyttötilaan. Kovetus voidaan keskeyttää painamalla max. painiketta uudelleen. Tarkista aina, että CPR -hätätyhjennysventtiili on aina kiinni, kun otat patjan käyttöön! Venttiilistä kuuluu klik -ääni, kun se lukittuu.

2 PATJAN ASENNUS JA KÄYTTÖ 1. Rullaa patja auki ja aseta se suoraan sängyn pohjan päälle. 2. Ripusta pumppuyksikkö sängyn jalkopäätyyn. Kiinnitä yksikön takapuolella olevilla koukuilla. Koukkujen asentoa voit muuttaa painamalla koukkuja alaspäin ja kääntämällä sivulle. Tarvittaessa voit laittaa esim. froteepyyhkeen sängyn päädyn ja pumppuyksikön väliin mahdollisen värinän poistamiseksi. 3. Aseta pumppuyksikön ilma-aukon reunassa oleva musta viiva ja patjasta tulevan ilmaletkun päässä oleva vihreä piste kohdakkain. Työnnä liitin sisään ja kierrä myötäpäivään, kunnes vihreä piste tulee näkyviin ilma-aukon reunassa olevasta reiästä. 4. Kiinnitä sähköjohto ohjausyksikköön ja työnnä pistoke pistorasiaan. Varmista, ettei johto joudu puristuksiin sängyn säätöjä käytettäessä. 5. Kytke virta päälle pumppuyksikön vasemmalla sivulla olevasta käyttökytkimestä. Patja alkaa täyttyä. Näyttöön tulee teksti STARTING UP ja sitten INITIALISING. Odota, kunnes näyttöön tulee ilmoitus ACTIVE (puolipehmeä). Järjestelmä asettuu automaattisesti aktiiviseen käyttötilaan. Anna patjan täyttyä lähes kokonaan ennen kuin siirrät potilaan patjalle. Täyttyminen tyhjästä täydeksi kestää noin 20 minuuttia. 6. PAINEENSÄÄTÖ Patjan pehmeyttä ja napakkuutta säädetään nuolipainikkeista seuraavalla asteikolla: pehmeä, puolipehmeä, napakka, istuma-asento Aktiivinen käyttötila puolipehmeä on sopiva potilaille, joilla on normaali BMI-arvo. Painetta säädettäessä otathan huomioon potilaan subjektiiviset tuntemukset ja vartalonmuodon. Paino ei ole lähtö kohta säädöille. Lisätietoja saat tarvittaessa patjan toimittajalta. Istuttaessa patjalla useita tunteja aseta nuolipainikkeista asetusarvoksi ISTUMA-ASENTO. Patja muotoutuu sängyn kulmamuutosten mukaan. Patja kestää mm. 90 istumakulman. 7. MAKSIMITÄYTTÖ Maksimitäyttöpainikkeesta patja pumppautuu staattiseen maksimipaineeseen (35 mmhg) 15 minuutin ajaksi. Näyttöön tulee PLEASE WAIT -teksti ja 5 sekunnin mittainen äänimerkki ilmoittaa, että oikea paine on saavutettu. 15 minuutin jälkeen patja palautuu takaisin aktiiviseen käyttötilaan. Kovetus voidaan tarvittaessa keskeyttää painamalla maksimitäyttö painiketta uudelleen. 8. TERAPIA -PAINIKE Terapia painikkeesta saadaan patjan tilaksi valittua joko ACTIVE (aktiivinen; joka neljäs kenno tyhjä ja kolme täynnä) tai JATKUVA MINIMIPAINE (alhainen paine; kaikki kennot täynnä). JATKUVA MINIMIPAINE tilan paineen ohjausyksikkö säätää automaattisesti tunnustellen potilaan painoa ja asentoa. ACTIVE tila on laitteen perustila laitteen käynnistyessä. Jos haluat vaihtaa tilaa, paina terapia -painiketta n. viisi sekuntia. Kuulet piippauksen ja näyttöön tulee ODOTA -komento. Noin kahden minuutin päästä patja on siirtynyt haluttuun tilaan.

3 9. PATJAN KULJETUS JA KOVETTAMINEN Patja tyhjennetään kuljetusta tai varastointia varten avaamalla hätätyhjennysventtiili (CPR). Irrota ilmaletkupumppuyksiköstä, kytke jännite pois ja irrota virtajohto pumppuyksiköstä. Kuittaa kuittauspainikkeesta hälytysääni pois. Aloita patjan tyhjentäminen kiertämällä patja rullalle aloittaen jalkopäästä. Patja saadaan kovetettua (esim. potilasta siirrettäessä tai vaikkapa kovalla ukonilmalla) irrottamallailmaletku ohjausyksiköstä (kts. kohta 3). Patja jää passiiviseen tilaan eikä tyhjene. Kytke jännite pois ja mykistä hälytysääni kuittauspainikkeesta. HUOM! Täytä patja ensin maksimitäyttö-painikkeesta ja irrota johdot vasta sitten! 10. HÄTÄTYHJENNYS CPR hätätyhjennysventtiili sijaitsee patjan päänpuoleisessa päädyssä oikealla puolella (katsottuna jalkopäästä, missä ilmaletku sijaitsee). Kun haluat avata hätätyhjennysventtiilin, kierrä kytkintä vastapäivään auki-asentoon. Muista patjaa täyttäessäsi aina sulkea

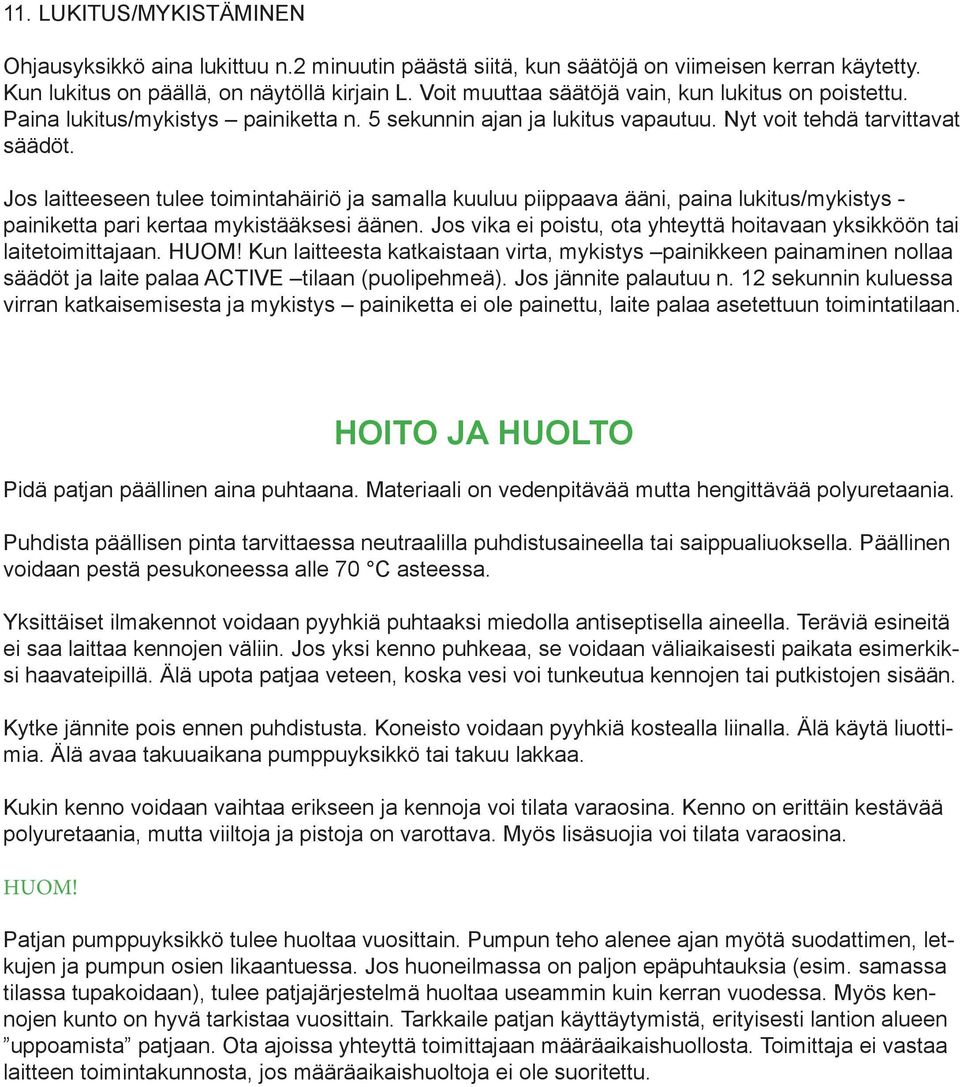

4 11. LUKITUS/MYKISTÄMINEN Ohjausyksikkö aina lukittuu n.2 minuutin päästä siitä, kun säätöjä on viimeisen kerran käytetty. Kun lukitus on päällä, on näytöllä kirjain L. Voit muuttaa säätöjä vain, kun lukitus on poistettu. Paina lukitus/mykistys painiketta n. 5 sekunnin ajan ja lukitus vapautuu. Nyt voit tehdä tarvittavat säädöt. Jos laitteeseen tulee toimintahäiriö ja samalla kuuluu piippaava ääni, paina lukitus/mykistys - painiketta pari kertaa mykistääksesi äänen. Jos vika ei poistu, ota yhteyttä hoitavaan yksikköön tai laitetoimittajaan. HUOM! Kun laitteesta katkaistaan virta, mykistys painikkeen painaminen nollaa säädöt ja laite palaa ACTIVE tilaan (puolipehmeä). Jos jännite palautuu n. 12 sekunnin kuluessa virran katkaisemisesta ja mykistys painiketta ei ole painettu, laite palaa asetettuun toimintatilaan. HOITO JA HUOLTO Pidä patjan päällinen aina puhtaana. Materiaali on vedenpitävää mutta hengittävää polyuretaania. Puhdista päällisen pinta tarvittaessa neutraalilla puhdistusaineella tai saippualiuoksella. Päällinen voidaan pestä pesukoneessa alle 70 C asteessa. Yksittäiset ilmakennot voidaan pyyhkiä puhtaaksi miedolla antiseptisella aineella. Teräviä esineitä ei saa laittaa kennojen väliin. Jos yksi kenno puhkeaa, se voidaan väliaikaisesti paikata esimerkiksi haavateipillä. Älä upota patjaa veteen, koska vesi voi tunkeutua kennojen tai putkistojen sisään. Kytke jännite pois ennen puhdistusta. Koneisto voidaan pyyhkiä kostealla liinalla. Älä käytä liuottimia. Älä avaa takuuaikana pumppuyksikkö tai takuu lakkaa. Kukin kenno voidaan vaihtaa erikseen ja kennoja voi tilata varaosina. Kenno on erittäin kestävää polyuretaania, mutta viiltoja ja pistoja on varottava. Myös lisäsuojia voi tilata varaosina. HUOM! Patjan pumppuyksikkö tulee huoltaa vuosittain. Pumpun teho alenee ajan myötä suodattimen, letkujen ja pumpun osien likaantuessa. Jos huoneilmassa on paljon epäpuhtauksia (esim. samassa tilassa tupakoidaan), tulee patjajärjestelmä huoltaa useammin kuin kerran vuodessa. Myös kennojen kunto on hyvä tarkistaa vuosittain. Tarkkaile patjan käyttäytymistä, erityisesti lantion alueen uppoamista patjaan. Ota ajoissa yhteyttä toimittajaan määräaikaishuollosta. Toimittaja ei vastaa laitteen toimintakunnosta, jos määräaikaishuoltoja ei ole suoritettu.

5 III. Vianetsintä Pumppuyksikössä on useita hälytysjärjestelmiä, jotka ilmoittavat mahdollisista vioista. Jos pumppuyksiköstä kuuluu viheltävä ääni, katkaise käyttökytkimestä koneen virta pois. Paina tämän jälkeen kuittaus -painiketta ja käynnistä pumppuyksikkö uudelleen. Elektroniikka nollaantuu ja vian pitäisi poistua, jos näin ei käy, ota yhteyttä patjan toimittajaan. AC FAIL OUT (JÄNNITE) Näyttöön tulee yllämainittu hälytysteksti ja kuuluu viheltävä ääni. Sähkönsyöttö on jostakin syytä katkennut. Tarkista kytkennät. LOW PRESSURE (ALIPAINE) Näyttöön tulee yllämainittu hälytysteksti ja kuuluu viheltävä ääni. Patjassa oleva paine ei ole riittävä. Tarkista, että kaikki patjan sisäiset putket sekä patjasta pumppuyksikköön tuleva letku ovat paikoillaan ja että kennot ovat ehjiä. Tarkista myös, että hätätyhjennysventtiili on kunnolla kiinni. Laite saattaa hälyttää myös, jos patjan päälle asetutaan liian aikaisin, ennen kuin patja on täyttynyt kokonaan. Myös erittäin nopea nouseminen pois patjalta saattaa aiheuttaa hälytyksen. Myös likainen suodatin johtaa alipainehälytykseen. Tällöin suodatin tulee vaihtaa ja pumpun osat puhdistaa. ROTOR SYSTEM FAULT (SYKLIVIKA) Näyttöön tulee yllämainittu hälytys ja kuuluu viheltävä ääni. Automaattinen patjan kennojen paineenvaihto ei toimi. Tarkista, että ilmaletku on kiinnitetty kunnolla. MUUT VIAT JA ILMOITUKSET EMI Ympäristössä on laite, joka häiritsee ohjausyksikön paineanturia. Sulje häiritsevä laite. SERVICE DUE Järjestelmä on huollettava. KINKED TUBE Jokin patjassa oleva ilmaletku on taittuneena. Tarkista letkusto UNCALIBRATED Patjan säädöt ovat kalibroinnin tarpeessa.

6 KÄYTÄNNÖN HUOMIOITA PATJAN KÄYTÖSTÄ Pane patja täyttymään n. 20 minuuttia ennen kuin siirrät potilaan patjan päälle. Patja ei täyty, jos potilas on tyhjän patjan päällä. PATJANSUOJA Suoja hengittää, mutta ei päästä nesteitä lävitse. Patjassa on ns. läpivirtausominaisuus. Joka neljännestä kennosta poistettu ilma johdetaan kennojen alle. Siellä olevat putket päästävät ilman purkautumaan ulos. Älä siis suojaa patjaa millään lisämuoveilla! Hoidossa saa käyttää esim. kroonikkovaippaa tai liukulakanaa tilanteen mukaan. Huom! Mitä enemmän patjan päällä on kerroksia, sitä huonompi on patjan vaikutus. SÄNGYN SÄÄDÖT Kaikkia sängyn säätöjä voi käyttää ja patjalla voi istua. Jos istuminen kestää yhtäjaksoisesti kauemmin kuin kaksi tuntia, aseta nuolipainikkeista tilaksi ISTUMA-ASENTO. PATJAN SÄÄDÖT Hoitotoimenpiteitä ja siirtymistä varten patja saadaan kovetettua staattiseen tilaan painamalla maksimitäyttöpainiketta (käyttöohje kohta 9). 15 minuutin jälkeen patja palautuu takaisin alkuperäiseen säätöönsä. Kovetus voidaan tarvittaessa keskeyttää painamalla maksimitäyttöpainiketta uudelleen. PUHDISTUS Patja pidetään puhtaana yksinkertaisesti pyyhkimällä. Voitte käyttää kaikkia niitä puhdistusaineita, mitä osastoltanne löytyy. Voitte tarkistaa puhdistusohjeet sairaalan hygieniaohjeista tai hygieniahoitajalta. Patjan suoja voidaan pestä myös pesukoneessa, jos se on pahasti likaantunut. Lämpötila ei saa ylittää 70 C. HUOLTO Patjajärjestelmä tarvitsee huoltoa. Pumppuyksikkö imee koko ajan korvausilmaa (16 litraa/min) suodattimen läpi. Uudessa patjassa vaihdetaan suodatin (pumppuyksikön takakannessa olevan rei itetyn suojakuvun alla) ensimmäisen käyttövuoden jälkeen. Seuraavan käyttövuoden jälkeen on pumppuyksikkö avattava ja puhdistettava myös sisältä. Jos konetta ei huolleta, käyntiääni kovenee ja kierto-/syklipumppu vaurioituu. Kysy lisätietoja: ICF GROUP OY, puh

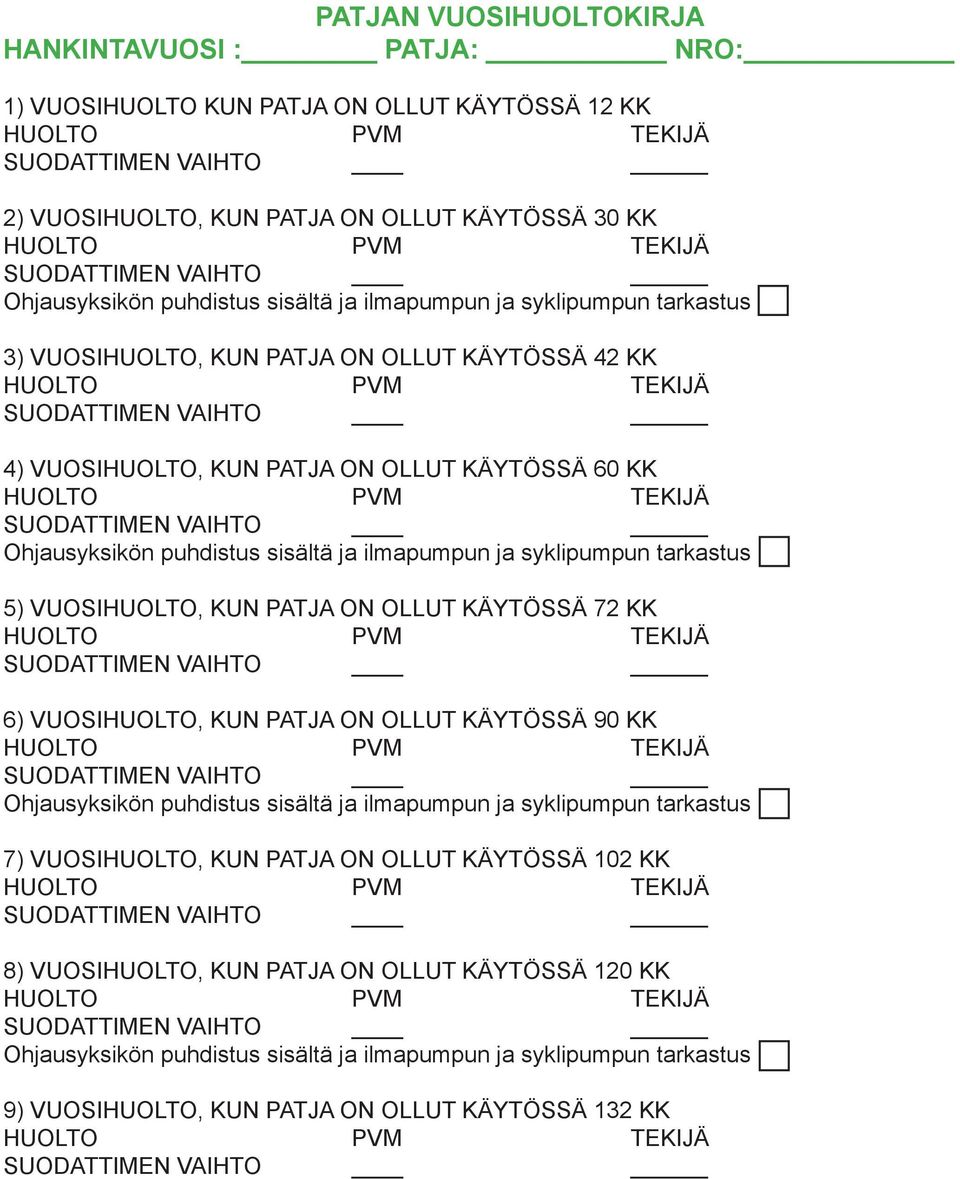

7 PATJAN VUOSIHUOLTOKIRJA HANKINTAVUOSI : PATJA: NRO: 1) VUOSIHUOLTO KUN PATJA ON OLLUT KÄYTÖSSÄ 12 KK 2) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 30 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus 3) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 42 KK 4) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 60 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus 5) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 72 KK 6) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 90 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus 7) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 102 KK 8) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 120 KK Ohjausyksikön puhdistus sisältä ja ilmapumpun ja syklipumpun tarkastus 9) VUOSIHUOLTO, KUN PATJA ON OLLUT KÄYTÖSSÄ 132 KK

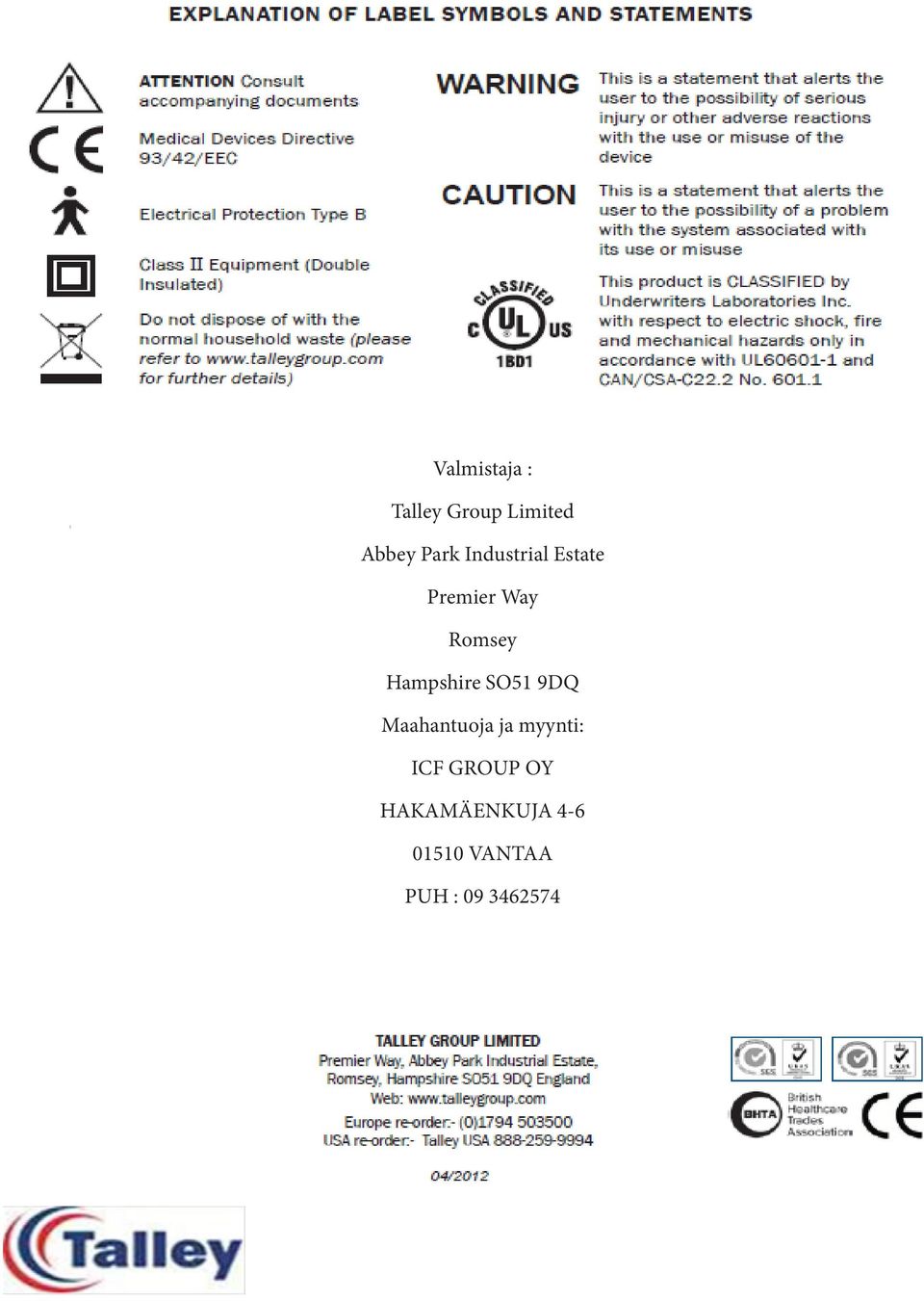

8 Valmistaja : Talley Group Limited Abbey Park Industrial Estate Premier Way Romsey Hampshire SO51 9DQ Maahantuoja ja myynti: ICF GROUP OY HAKAMÄENKUJA VANTAA PUH :
