1 SAFEPLAST LETKUNSUOJAT täydelliseen letkujen ja henkilösuojaukseen SAFEPLAST aina varma valinta! 1

2 2

3 SISÄLLYS SAFEPLAST OY.. 4 SAFE-SPIRAALI SAFE-SPIRAALI TEKNISET TIEDOT SAFE-SPIRAALI ECO. 12 SAFE-SPIRAALI DUO 14 SAFE-SPIRAALI, LOGOLLA. 15 SAFE-SPIRAALI ABRA.. 16 SAFE-SPIRAALI ABRA TEKNISET TIEDOT SAFE-SPIRAALI MINE + 18 SAFE-SPIRAALI MINE + TEKNISET TIEDOT SAFE-SPIRAALI ASTA.. 20 STANDARDIPAKKAUKSET.. 21 SAFE-SLEEVE. 22 SAFE-SLEEVE MSHA SAFE-WRAP. 25 SAFE-FIRE SLEEVE & WRAP. 26 SAFEPLAST NIPUTUSSPIRAALIT.. 28 NIPUTUSSPIRAALIT TEKNISET TIEDOT.. 29 SAFE-STRIP SAFEPLAST SIDONTAREMMIT.. 32 SAFE-STOPPER 33 SAFE-BUNDLER 34 SAFE-TOOL. 35 YHTEYSTIEDOT 36 REACH & RoHS STATEMENT TOLERANSSITAULUKKO

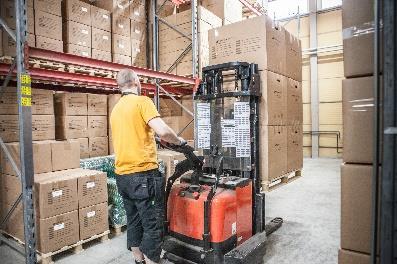

4 SAFEPLAST Oy Safeplast Oy on perustettu Suomessa ja yrityksen pääpaikka sijaitsee Tampereella. Meillä on lisäksi osakkuusyhtiö USA:ssa (Safeplast NA) sekä myyntiyhtiöt Safeplast Shanghai Ltd. Kiinassa ja Safeplast Asia Pacific Singaporessa. Safeplast on erikoistunut korkealaatuisten muovisten ja tekstiilisten letkunsuojatuotteiden valmistukseen useisiin eri käyttökohteisiin. Tuotteemme on suunniteltu vastaamaan kone- ja laitevalmistajien vaatimuksia. Safeplast Oy:lla on sertifioidut ISO 9001:2015 laatu- ja ISO 14001:2015 ympäristöjohtamisjärjestelmät. Safeplastin suojaspiraalit valmistetaan ekstruusiomenetelmällä HDpolyeteenistä. Tämän ansiosta tuotteet ovat luonnostaan pyöreäreunaisia ja rakenteeltaan erittäin kestäviä. Jatkuva tuotekehitys takaa Safeplasttuotteiden korkean ja kilpailukykyisen laadun. Perustuotteiden lisäksi tarjoamme monia erikoistuotteita erilaisiin käyttökohteisiin. Safe-Sleeve suojasukkamme, niin tavallinen kuin MSHA hyväksytty versiommekin, on suunniteltu hydrauliikkaletkujen lähistöllä työskentelevien henkilöiden suojaksi, mutta ovat erinomaisen hankauskestonsa vuoksi myös hyviä letkunsuojia. Safeplastin asiakkaisiin kuuluvat maailman johtavat hydrauliikan ja pneumatiikan jälleenmyyjät sekä merkittävät laite- ja konevalmistajat. Metsä-, maatalous- ja kaivoskonevalmistajat ovat edelläkävijöitä Safeplast - suojaspiraalien käyttäjinä, mutta letkunsuojiamme voidaan käyttää kaikkien letkujen suojaamiseen myös maansiirtokoneissa, traktoreissa, trukeissa ja kaikissa pienkoneissa sekä esim. lentokoneiden maavirtakaapeleissa. Tarjoamme nopeat toimitukset ja tarpeidenne mukaiset joustavat ratkaisut. Safeplast on aina varma valinta! Safeplast Oy on osa SNT-Group Oy:tä, jonka eri yksiköt ovat vuodesta 1948 valmistaneet tarvikkeita ja palveluja eri teollisuudenaloille. 4

5 5

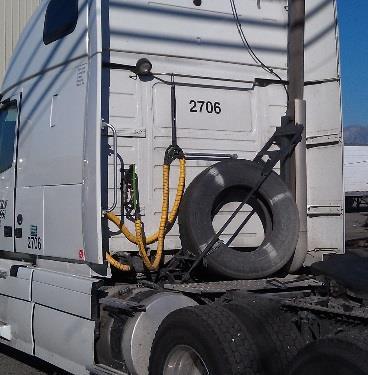

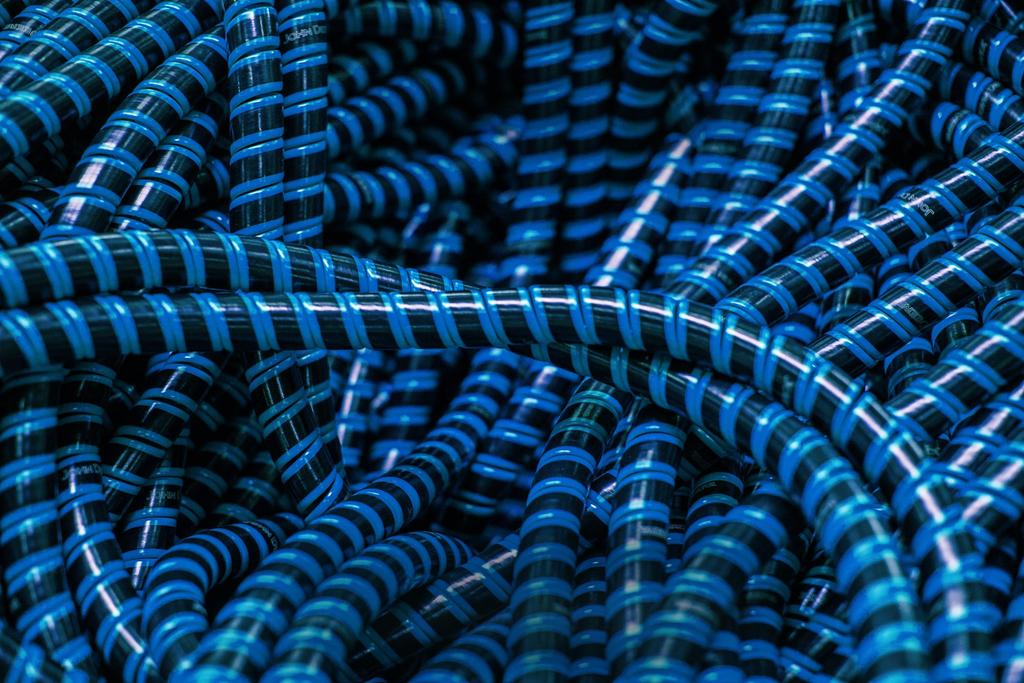

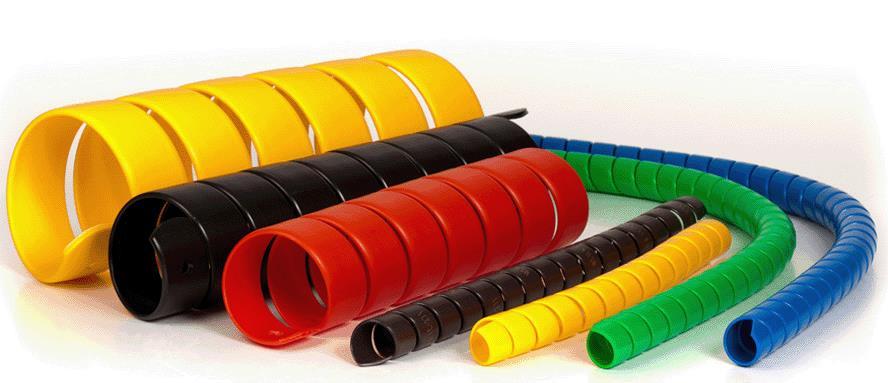

6 SAFE-SPIRAALIT Mitä? Miksi? Missä? korkealaatuinen, mutta edullinen ratkaisu letkujen suojaamiseen. valmistettu ekstruusiolla HD polyeteenistä erittäin hyvä murtolujuus erinomainen hankauskesto luontaisesti pyöreät reunat halogeenivapaa elastinen: palautuu muotoonsa helposti UV:n kestäviä kierrätettäviä ei haitallisia/vaarallisia ainesosia helppo asentaa käyttölämpötila -50 C -> +100 C laaja valikoima halkaisijoita saatavana kiepeissä tai määrämittaisina erikoisvärejä saatavana tilauksesta erilaisia merkintävaihtoehtoja monia vaihtoehtoja erityistarpeisiin suojaavat letkuja hankaukselta, iskuilta sekä sääolosuhteilta pidentävät letkujen käyttöikää, jolloin työn keskeytymisiä tapahtuu harvemmin ja letkurikoista johtuvat kustannukset vähenevät värilliset spiraalit lisäävät letkujen näkyvyyttä ja havainnointia letkujen niputtaminen lisää turvallisuutta ja helpottaa käsittelyä Metsäkoneet Maatalouskoneet Kaivoskoneet Maansiirtokoneet Traktorit Kaivinkoneet Rekat, junat, trukit Rakennuskoneet, isot ja pienet lentokenttien maavirtakaapelit Periaatteessa kaikissa koneissa, joissa on hydrauliikkaletkuja! 6

7 SAFE-SLEEVE (MSHA) & SAFE-WRAP Mitä? tarjoavat suojaa letkuille, mutta ennen kaikkea työntekijöille: Miksi? Pin Hole testattu: estävät suorat nestesuihkut hajottamalla öljyn sumuksi täyttävät standardien EN ISO 3457 ja EN vaatimukset kierrätettäviä UV:n kestäviä erinomainen kemikaalien kesto loistava hankauskesto Safe-Sleeve myös MSHA hyväksynnällä Safe-Wrap Velcro -kiinnityksellä oma painatus mahdollinen hydrauliöljyneste voi lävistää ihmisen ihon vain 7 barin paineella. Kun öljy tunkeutuu ihon kudoksiin ja jänteisiin, esimerkiksi sormen kärjen kautta, se voidaan poistaa vain leikkauksessa EU-standardit vaativat suojaa suorilta nestesuihkuilta suojasukkamme ovat Pin Hole -testattuja -> voit luottaa, että ne suojaavat teitä ja työntekijöitänne suojaa letkuja hankautumiselta letkujen niputtamiseen SAFE-STRIP Mitä? Miksi? laaja valikoima letkujen niputustuotteita niputtavat letkut yhteen niiden käsittelyn helpottamiseksi spiraalin asentaminen letkunipun ympärille helpottuu ja nopeutuu, kun letkut pysyvät yhdessä oma niminauha mahdollinen 7

8 SAFE-SPIRAALI - OMINAISUUDET Ominaisuus Tuote SAFE- SPIRAALI STANDARD SAFE- SPIRAALI ECO SAFE- SPIRAALI LOGO SAFE- SPIRAALI ABRA SAFE- SPIRAALI DUO SAFE- SPIRAALI ASTA SAFE- SPIRAALI MINE + Raaka-aine HDPE Pyöreät reunat Saatavana pätkätavarana Saatavana rullissa 2-värinen Erikoisvärit Asiakasmerkintä mahdollinen UV:n kestävä Kierrätettävä Antistaattinen (rajallinen) Antistaattinen (pysyvä) Palosuojattu (MSHA) Varastotuote SAFE-SLEEVE - OMINAISUUDET Ominaisuus Tuote SAFE-SLEEVE STANDARD SAFE-SLEEVE MSHA SAFE-WRAP SAFE-FIRE SLEEVE / WRAP Pin hole -testattu Saatavana pätkätavarana Saatavana rullissa Asiakasmerkintä mahdollinen * * Erikoisvärit * Palosuojattu * Korkeat lämpötilat Kierrätettävä Varastotuote ** * tilauksesta * tilauksesta ** standardikoot 8

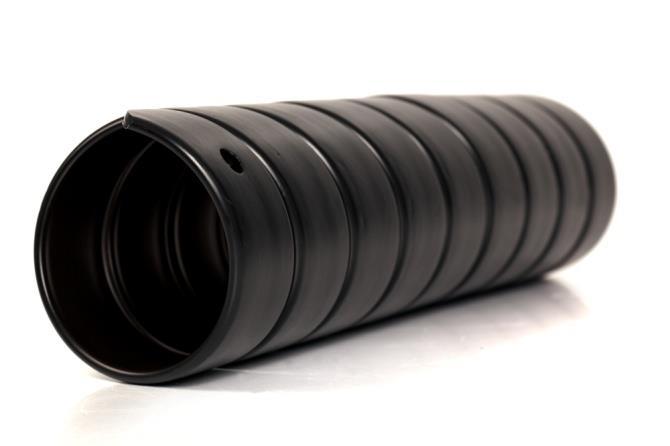

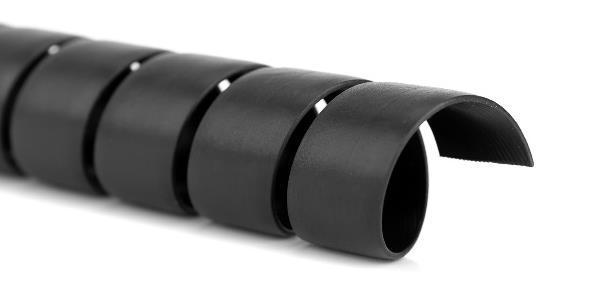

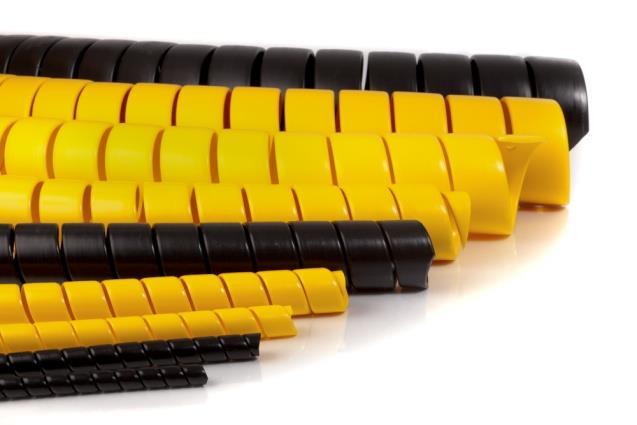

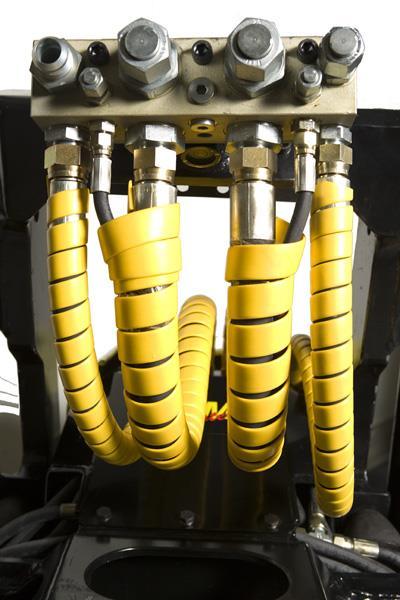

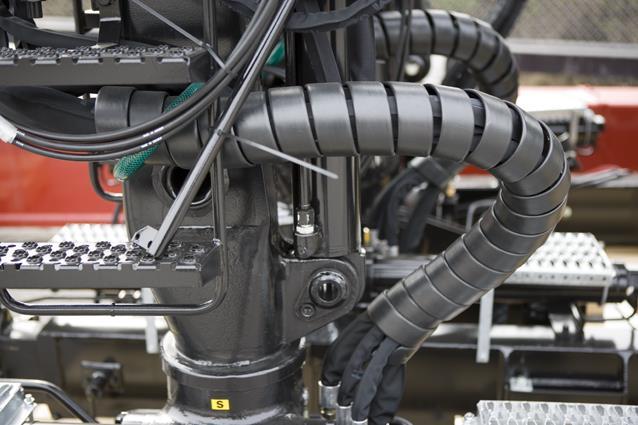

9 SAFE-SPIRAALI on perusspiraalimme kehitetty suojaamaan hydrauliikka- ja pneumatiikkaletkuja hankaukselta, iskuilta ja kulumiselta eli ne pidentävät letkujen käyttöikää tarjoaa taloudellisen, mutta laadukkaan ratkaisun letkujen suojaamiseen värilliset spiraalit lisäävät letkujen näkyvyyttä ja havainnointia ja siten estävät mahdollisia vaaratilanteita etukäteen voidaan asentaa helposti myös jälkikäteen ja joustavuuden ansiosta yhden spiraalikoon käyttöalue on laaja SAFE-SPIRAALIT valmistetaan ekstruusiomenelmällä HD polyeteenistä. Sen ansiosta tuotteella on erityisen kestävä rakenne ja pyöreät reunat. SAFE-SPIRAALIT kestävät happoja, öljyjä ja liuottimia sisältävät antistaattisen lisäaineen ovat joustavia ovat UV-suojattuja kestävät pakkasta ja kuumuutta materiaali kierrätettävissä Safe-Spiraalien hankauskesto on erinomainen ja kuluminen siksi erittäin vähäistä. Suositeltava käyttölämpötila-alue on -50 C +80 C (jatkuva) ja +100 C (lyhytaikainen). Saatavana ulkohalkaisijoissa mm, joita voidaan käyttää halkaisijaltaan letkukoille 9 155mm. 9

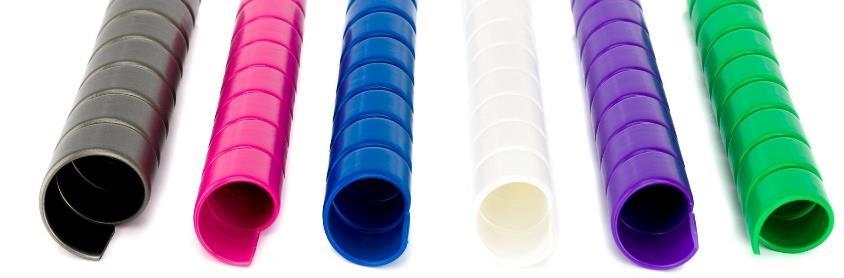

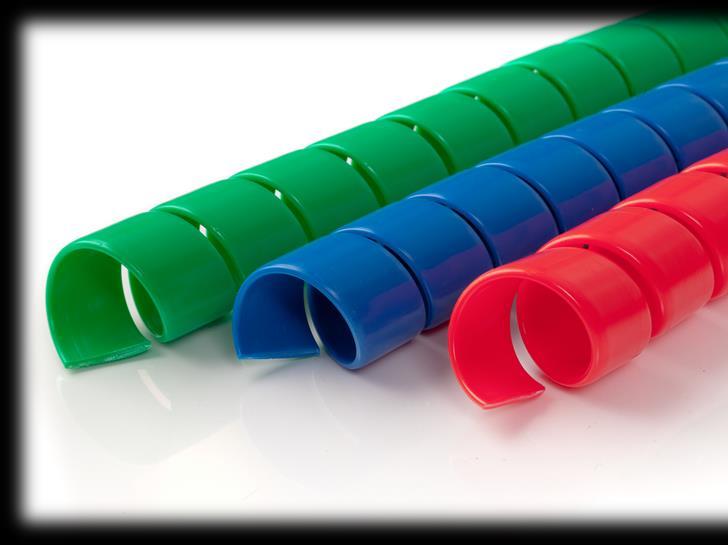

10 Värit: varastovärit musta ja keltainen muita värejä tilauksen mukaan (min. 600m / väri) Kiepit: 12mm 20mm 25m 25mm 50mm 25m and 50m 40mm, 63mm 25m 75mm, 90mm 20m 110mm 15m 125mm 12m 140mm 10m Määrämittaiset: Ø 12 50mm minimipituus 500mm, Ø mm minimipituus 1000mm Maksimipituus kaikille halkaisijoille 6000mm, minimimäärä täysi pakkaus. Kaikki määrämittaiset pätkät ovat reiän ansiosta pidennettävissä tai kiinnitettävissä ja niissä on pyöristetty pää. 10

11 SAFE-SPIRAALI - TEKNISET TIEDOT Materiaali: HD -polyeteeni Varastoinnin ja kuljetuksen aikana tuote venyy, mutta palautuu asennettaessa takaisin ilmoitettuun mittaan. Huom! Kiepeissä ei ole reikää Nimellishalkaisija ulko- / sisä- Ø Suosituskäyttöalue letkun ulkohalkaisija mm 12 / 9,6mm / 13,4mm / 16,0mm / 20,6mm / 27,0mm / 34,6mm / 43,2mm / 55,6mm / 66,2mm / 80,2mm / 99,0mm / 113,2mm / 127,0mm Safeplast tuotekoodi musta / keltainen kieppi 012R25MU / 012R25KE 016R25MU / 016R25KE 020R25MU / 020R25KE 025R25MU / 025R25KE 032R25MB / 032R25KB 040R25MU / 040R25KE 050R25M2 / 050R25K2 063R25MU / 063R25KE 075R20MU / 075R20KE 090R20MU / 090R20KE 110R15MU / 110R15KE 125R12MU / 125R12KE 140R10MU / 140R10KE Kieppipituus Paino n. kg/m Seinäm ä W mm Nousu P mm Reikä Ø Z mm 25m 0,04 1, m 0,06 1, m 0,09 2, m 0,15 2, m 0,19 2, m 0,30 2, m 0,40 3, m 0,65 3, m 0,73 4, m 1,20 4, m 1,76 5, m 2,05 5, m 2,50 6,

12 ECO-TUOTEPERHE SAFE-SPIRAALI ECO taloudellinen ja joustava ratkaisu letkujen suojaukseen valmistettu ekstruusiolla 100 % kierrätetystä HD -polyeteenistä kestää happoja, öljyjä ja liuottimia kierrätettävä / ei sisällä vaarallisia aineita Suositeltava käyttölämpötila-alue on -50 C C Värit: musta (ECO), vaaleanharmaa (RECO) ja keltainen (RECOK) Nimellishalkaisija ulko- / sisä- Ø 12 / 9,6mm +/-0,7mm 16 / 13,4mm +/-0,8mm 20 / 16,0mm +/-1,0mm 25 / 20,6mm +/-1,3mm 32 / 27,0mm +/-1,6mm 40 / 34,6mm +/-2,0mm 50 / 43,2mm +/-2,5mm 63 / 55,6mm +/-3,2mm 75 / 66,2mm +/-4,0mm 90 / 80,2mm +/-6,0mm 110 / 99,0mm +/-7,0mm Safeplast tuotekoodi musta / vaaleanharmaa/ keltainen kieppi 012R25ECO / RECO (gul inte tillgänglig ) 016R25ECO / RECO / RECOK 020R25ECO / RECO / RECOK 025R25ECO / RECO / RECOK 032R25ECO / RECO / RECOK 040R25ECO / RECO / RECOK 050R25ECO / RECO / RECOK 063R25ECO / RECO / RECOK 075R20ECO / RECO / RECOK 090R20ECO / RECO / RECOK 110R15ECO / RECO / RECOK Paino n. kg/m 0,04 0,06 0,09 0,15 0,19 0,30 0,40 0,65 0,73 1,20 1,76 Seinämä W mm 1,2 +/-0,3mm 1,3 +/-0,3mm 2,0 +/-0,3mm 2,2 +/-0,3mm 2,5 +/-0,4mm 2,7 +/-0,4mm 3,4 +/-0,3mm 3,7 +/-0,3mm 4,4 +/-0,3mm 4,9 +/-0,3mm 5,5 +/-0,5mm Nousu P mm 10 +/-1,2mm 12 +/-1,2mm 20 +/-1,3mm 21 +/-1,3mm 22 +/-1,5mm 24 +/-1,7mm 30 +/-2,0mm 37 +/-2,0mm 42 +/-2,0mm 45 +/-2,0mm 50 +/-2,0mm Kieppipituus 25m 25m 25m 25m 25m 25m 25m 25m 20m 20m 15m 12

13 ECO-FLEX & ECO-FLAT taloudellinen ja hyvin joustava ratkaisu letkujen suojaukseen tai letkujen ja kaapelien niputukseen valmistettu ekstruusiolla 100 % kierrätetystä HD -polyeteenistä kestää happoja, öljyjä ja liuottimia kierrätettävä / ei sisällä vaarallisia aineita Suositeltava käyttölämpötila-alue on -50 C C Värit: vain musta ECO-FLEX on pyöreäprofiilinen spiraali, minkä vuoksi sen taivutussäde on laajempi. ECO-FLAT on suoraprofiilinen spiraali, joka sopii erityisen hyvin kaapeleiden niputtamiseen. Nimellisulkohalkaisija Ø Kieppipituus Safeplast tuotekoodi ECO-FLEX Safeplast tuotekoodi ECO-FLAT 16 mm 25m EFX016R25MU EFT016R25MU 20 mm 25m EFX020R25MU EFT020R25MU 25 mm 25m EFX025R25MU EFT025R25MU 32 mm 25m EFX032R25MU EFT032R25MU 40 mm 25m EFX040R25MU EFT040R25MU 13

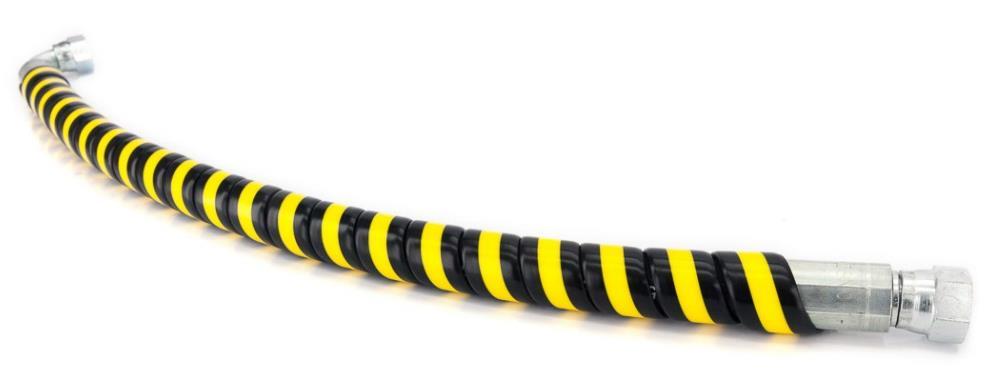

14 SAFE-SPIRAL DUO Monikäyttöisen Safe-Spiraali DUOn avulla voit herättää huomiota tietyissä kohdissa tai merkitä erilaisia letkuja niiden käyttötarkoituksen mukaan. Tällä kaksivärisellä spiraalilla rakennat myös omaa tai asiakkaasi brändiä valitsemalla siihen yrityksesi värit! Safe-Spiraali DUO valmistetaan kaksoisekstruusiolla ja voit valita haluamasi värin mustan pariksi (minimitilaus 600m per väriyhdistelmä). Safe- Spiraali DUO ei ole varastotuote, vaan valmistetaan tilauksesta. Materiaali: HDPE Varastoinnin ja kuljetuksen aikana tuote venyy, mutta palautuu asennettaessa takaisin ilmoitettuun mittaan. Huom! Kiepeissä ei ole reikää. Nimellishalkaisija ulko- / sisä- Ø Suosituskäyttöalue letkun ulkohalkaisija mm Safeplast tuotekoodi musta keltaisella raidalla Kieppipit uus Paino n. kg/m Seinämä W mm 20 / 16,0mm DUO020R25MK 25m 0,09 2, / 20,6mm DUO025R25MK 25m 0,15 2, / 27,0mm DUO032R25MK 25m 0,19 2, / 34,6mm DUO040R25MK 25m 0,30 2, / 43,2mm DUO050R25MK 25m 0,40 3, / 55,6mm DUO063R25MK 25m 0,65 3,7 27 Nousu P mm 75 / 66,2mm DUO075R20MK 20m 0,73 4,

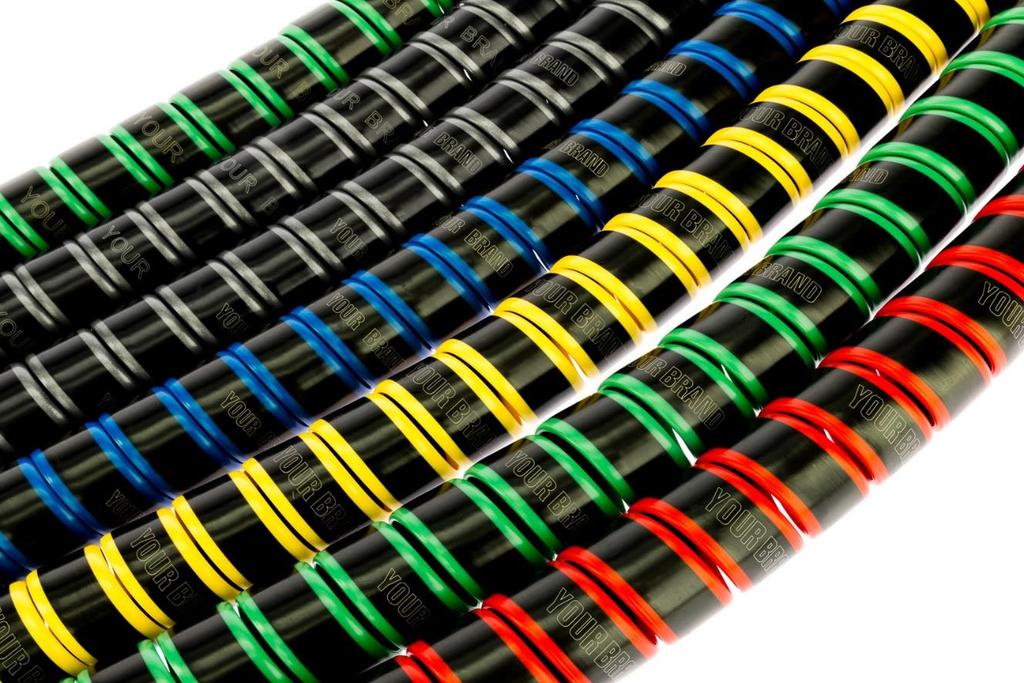

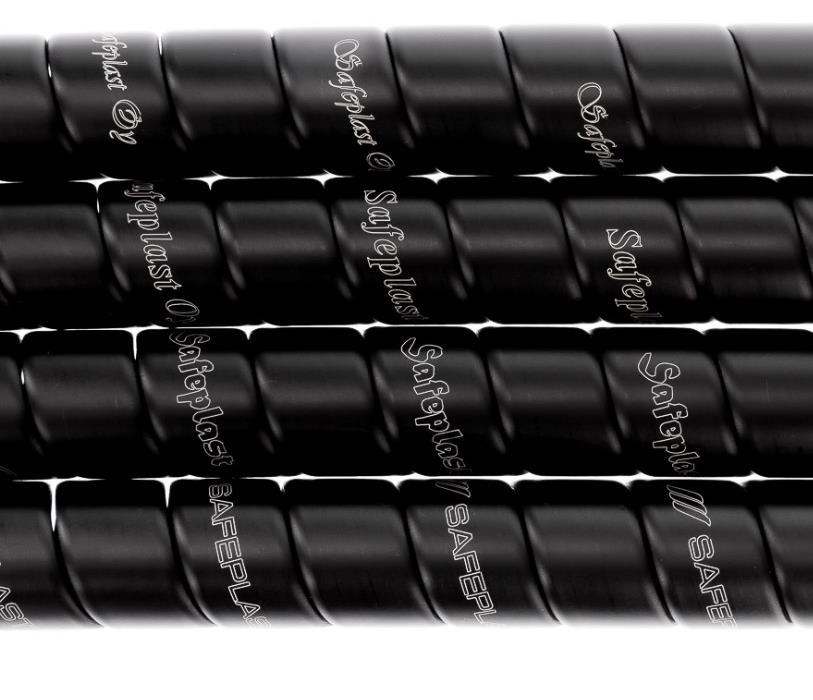

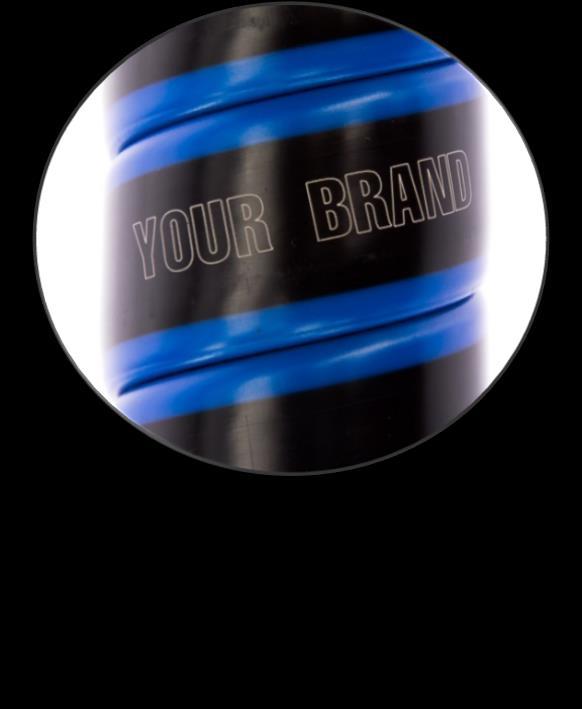

15 SAFE-SPIRAALIT OMALLA LOGOLLA Safe-Spiraaliin voidaan tehdä logo- tai tekstimerkintä laserilla. Sen avulla voit edistää brändisi tunnettuutta. Voit lisätä merkinnän lisäksi myös yrityksesi tai tuotteesi värin erottuaksesi vieläkin näkyvämmin kilpailijoistasi. Minimitilausmäärä on 600 metriä per tilaus (per väri kun tämä optio valitaan) ja määrä voi koostua eri halkaisijoista. Hinta määräytyy aina kokonaismäärän mukaan. Merkintä ja väriraita ovat mahdollisia kokoihin mm. Kaikki lasermerkityt tuotteet valmistetaan vain tilauksesta. 15

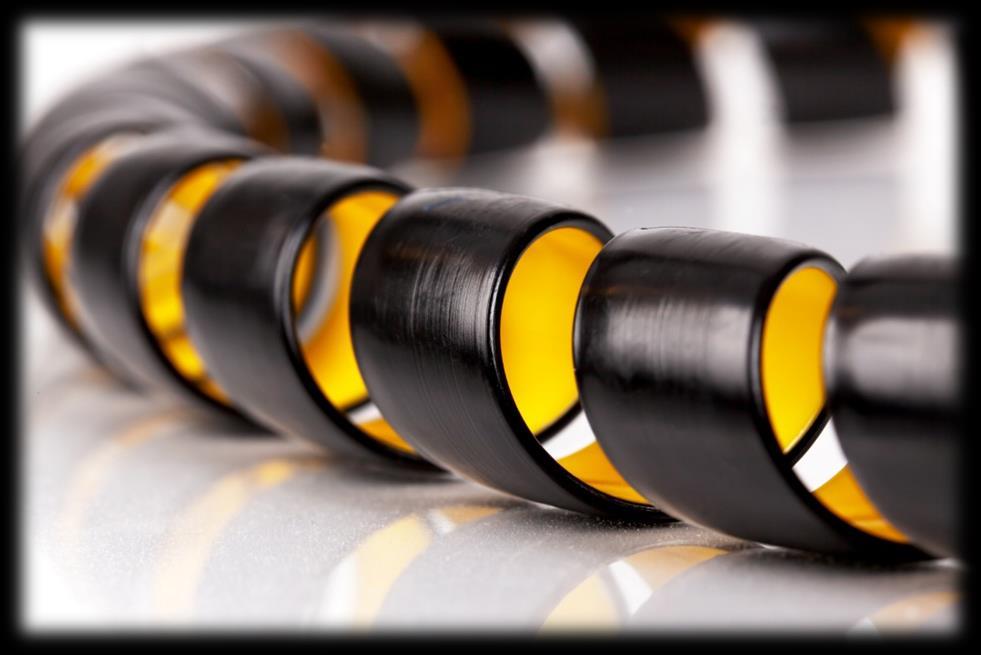

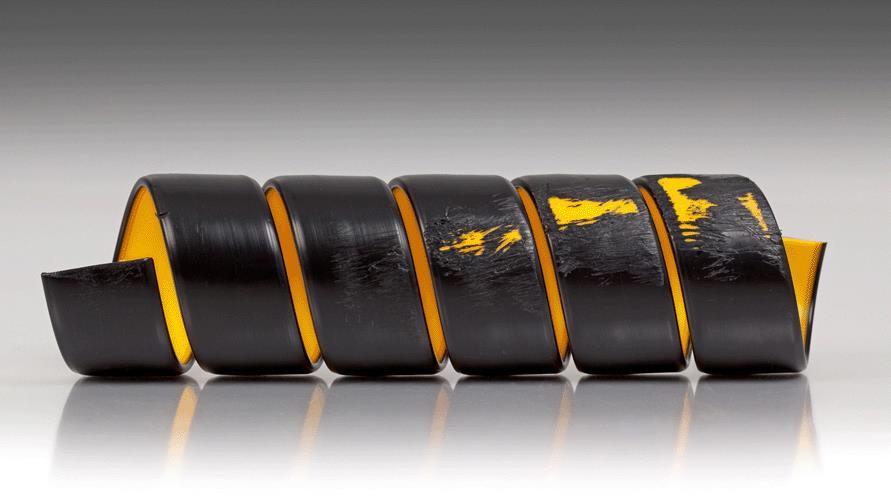

16 SAFE-SPIRAALI ABRA Safe-Spiraali Abra on kaksivärinen kulutusindikaattorispiraali. Sen pinta on musta ja sisus keitainen. Safe-Spiraali Abra auttaa havaitsemaan ne kohdat, jotka kuluvat epätasaisesti tai altistuvat iskuille, ja joita siksi on tarkkailtava: kun musta ulkopinta kuluu, näkyy sen alta keltainen väri, joka kertoo, että spiraali on pian vaihdettava uuteen. Spiraalin pinnan kuluminen on kuitenkin hidasta, vaikka pintakerros on paksuudeltaan vain 0,5mm. Pintakerros kuluu 1000km tai 415 tunnin jälkeen, kun pintapaine on 1,9 MPa (pin-on-disk -testi). Safe-Spiraail Abra valmistetaan HD polyeteenistä kaksoisekstruusiolla, jonka ansiosta senkin reunat ovat pyöreät. Safe-Spiraali Abra on saatavana ulkohalkaisijoissa mm. Pituudet: saatavana vain kiepeissä Safe-Spiraali Abra ei ole varastotuote, vaan valmistetaan tilauksesta. 16

17 SAFE-SPIRAALI ABRA - TEKNISET TIEDOT Materiaali: High Density Polyeteeni Varastoinnin ja kuljetuksen aikana tuote venyy, mutta palautuu asennettaessa takaisin ilmoitettuun mittaan. Huom! Kiepeissä ei ole reikää. Nimellishalkaisija ulko- / sisä- Ø Suosituskäyttöalue letkun ulkohalkaisija mm Safeplast tuotekoodi Kieppipituus Paino n. kg / m Seinämä W mm Nousu P mm 20 / 16,0mm DC020R25MK 25m 0,09 2, / 20,6mm DC025R25MK 25m 0,15 2, / 27,0mm DC032R25MK 25m 0,19 2, / 34,6mm DC040R25MK 25m 0,30 2, / 43,2mm DC050R25MK 25m 0,40 3, / 55,6mm DC063R25MK 25m 0,65 3, / 66,2mm DC075R20MK 20m 0,73 4, / 80,2mm DC090R20MK 20m 1,20 4, / 99,0mm DC110R15MK 15m 1,76 5,

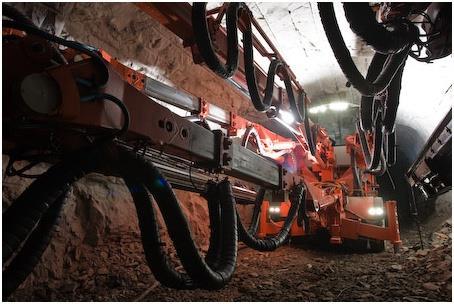

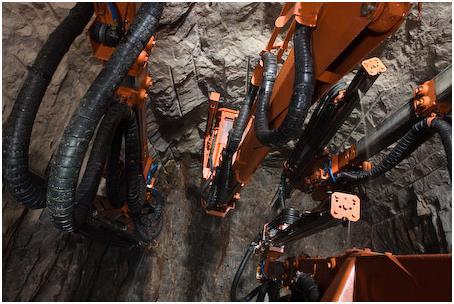

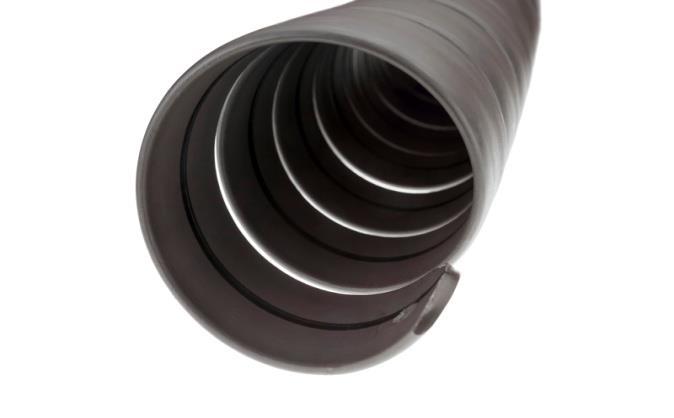

18 SAFE-SPIRAALI MINE + Palosuojattu & pysyvästi antistaattinen ( FRAS ) Safe-Spiraali MINE + on tarkoitettu käytettäväksi hydrauliikkaletkujen tai vastaavien suojaimena mekaanisia rasituksia vastaan erityisesti kaivosteollisuuden koneissa ja laitteissa. Safe-Spiraali MINE + on hyväksytty amerikkalaisen Mine Safety and Health Administration instituutin toimesta hyväksyntänumerolla MSHA IC-271. Safe-Spiraali MINE +:n paloluokitus on V-0, standardin UL-94 mukaisesti. Pituudet: Väri: Toimitusaika: saatavana vain kiepeissä ruskehtavan harmaa 4 5 viikkoa tilauksesta Materiaali: Tämä tuote on valmistettu HD Polyeteenistä + johtavasta termoplastisesta seoksesta. Palosuojausominaisuuksia on parannettu erilaisilla syttymisherkkyyttä ja paloa hidastavilla lisä- ja apuaineilla. 18

19 SAFE-SPIRAALI MINE + - TEKNISET TIEDOT Materiaali: High Density Polyeteeni Varastoinnin ja kuljetuksen aikana tuote venyy, mutta palautuu asennettaessa takaisin ilmoitettuun mittaan. Huom! Kiepeissä ei ole reikää. Nimellishalkaisija ulko- / sisä- Ø Suosituskäyttöalue letkun ulkohalkaisija mm Safeplast tuotekoodi Kieppipituus Paino n.kg / m Seinämä W mm Nousu P mm 16 / 13,4mm R25MINE+ 25m 0,06 1, / 16,0mm R25MINE+ 25m 0,12 2, / 20,6mm R25MINE+ 25m 0,17 2, / 27,0mm R25MINE+ 25m 0,22 2, / 34,6mm R25MINE+ 25m 0,32 2, / 43,2mm R25MINE+ 25m 0,55 3, / 55,6mm R25MINE+ 25m 0,72 3, / 66,2mm R20MINE+ 20m 0,90 4, / 80,2mm R20MINE+ 20m 1,09 4, / 99,0mm R15MINE+ 15m 1,60 5,

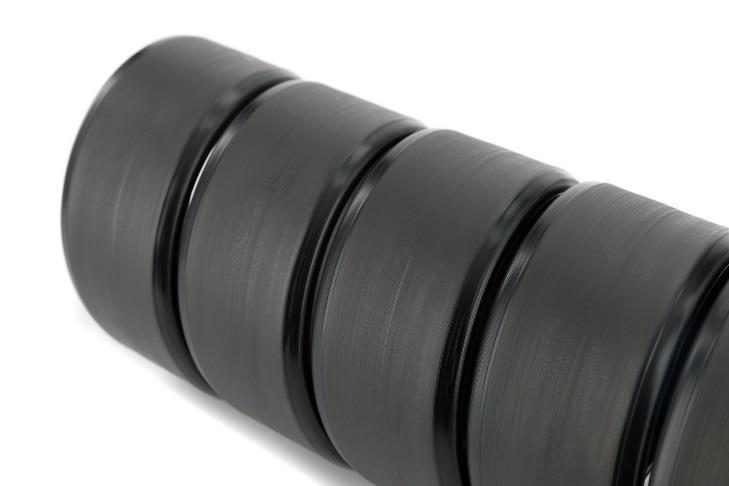

20 SAFE-SPIRAL ASTA Safe-Spiraali ASTA on pysyvästi antistaattinen spiraali, joka on suunniteltu maanalaisiin kaivoksiin ja muihin räjähdysvaarallisiin ympäristöihin, joissa tarvitaan johtavuutta. Tuote täyttää PN-EN standardin vaatimukset. Tämä standardi vastaa ATEX-direktiiviä, mutta on tarkoitettu muille kuin sähkölaitteille, eli Non-Electrical Equipment for potentially Explosive Atmospheres. Pituudet: Värit: Toimitusaika: saatavana vain kiepeissä musta 4 5 viikkoa tilauksesta Materiaali: HD polyeteeni + johtava termoplastinen seos Nimellishalkaisija ulko- / sisä- Ø Suosituskäyttöalue letkun ulkohalkaisija mm Safeplast tuotekoodi Kieppipituus Paino n. kg / m Seinämä W mm 20 / 16,0mm R25ASTA 25m 0,11 2, / 20,6mm R25ASTA 25m 0,17 2, / 27,0mm R25ASTA 25m 0,23 2, / 34,6mm R25ASTA 25m 0,29 2, / 43,2mm R25ASTA 25m 0,41 3, / 55,6mm R25ASTA 25m 0,70 3, / 66,2mm R20ASTA 20m 0,88 4, / 80,2mm R20ASTA 20m 1,20 4,9 45 *** Erikoisaineista johtuen ym. mitat ovat ohjeellisia, koska tuote kutistuu hieman jäähdyttyään. Pintaresistiivisyys on keskimäärin 8.0 kω / m2, testiraportin toimitamme pyynnöstä. Nousu P mm 110 / 99,0mm R15ASTA 15m 1,61 5,

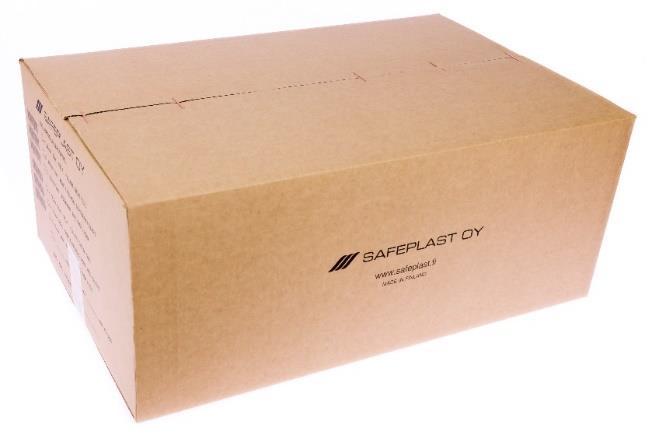

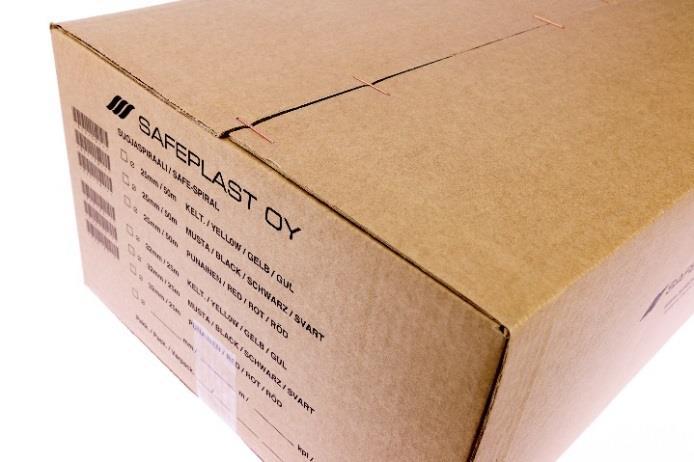

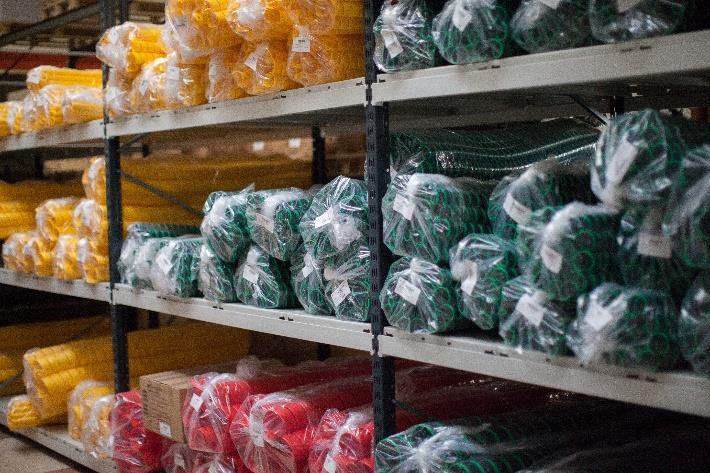

21 STANDARDIPAKKAUKSET Kiepit Halkaisija Pituus Pakkaus 12 mm 25 m 40 x 40 x 10 cm 16 mm 25 m 40 x 40 x 10 cm 20 mm 25 m 40 x 40 x 15 cm 25 mm 25 m 60 x 40 x 15 cm 25 mm 50 m 60 x 40 x 25 cm 32 mm 25 m 60 x 40 x 25 cm 32 mm 50 m 60 x 40 x 38 cm 40 mm 25 m 60 x 40 x 38 cm 50 mm 25 m 80 x 60 x 28 cm 50 mm 50 m 80 x 60 x 43 cm 63 mm 25 m 80 x 60 x 43 cm 75 mm 20 m 80 x 60 x 43 cm 90 mm 20 m 80 x 60 x 63 cm 110 mm 15 m 80 x 60 x 63 cm 125 mm 12 m 80 x 60 x 63 cm 140 mm 10 m 80 x 60 x 63 cm 6m pätkät Muovipakkaukset pätkille max 2m Halkaisija Kpl Pakkaus Halkaisija Kpl / pakkaus 20 mm 25 kpl 80 x 60 x 28 cm 20 mm 25 kpl / 50 kpl 25 mm 25 kpl 80 x 60 x 43 cm 25 mm 25 kpl / 50 kpl 32 mm 10 kpl 80 x 60 x 28 cm 32 mm 25 kpl / 50 kpl 50 mm 10 kpl 80 x 60 x 43 cm 50 mm 25 kpl 75 mm 5 kpl 80 x 60 x 63 cm 75 mm 10 kpl 90 mm 4 kpl 80 x 60 x 63 cm 90 mm 10 kpl 110 mm 3 kpl 80 x 60 x 63 cm 110 mm 10 kpl 140 mm 2 kpl 80 x 60 x 63 cm 140 mm 5 kpl 21

22 SAFE-SLEEVE Helposti asennettava SAFE-SLEEVE tekstiilinen suojasukka valmistetaan erittäin kestävästä ja kierrätettävästä polypropeenikuidusta. Polypropeeni kestää yleisesti hyvin happoja ja emäksiä. antaa suojaa letkun rikkoutuessa suojaa letkua hankaukselta materiaali kierrätettävää kestää pakkasta ja lämpöä tarjoaa taloudellisen ja turvallisen vaihtoehdon letkun suojaukseen SAFE-SLEEVE suojaa työntekijää letkun rikkoutuessa (pin hole-testattu). Eurooppalainen standardi EN ISO 3457 vaatii, että letku on suojattava seuraavien kriteerien täyttyessä: käyttöpaine ylittää 5MPa (=50 bar) tai nesteen lämpötila ylittää 60 C ja letkut sijaitsevat tavallisessa käyttöympäristössä 1 metrin säteellä operaattorista ja letkun rikkoutuessa on vaara, että nestesuihku yltää operaattoriin saakka Lisäksi letkunsuojan on tarpeeksi vahva pysäyttämään, hajottamaan tai kääntämään suoja nestesuihku letkun rikkoutuessa siten, ettei se osu suoraan operaattoriin. Standardit EN ja EN 4413 sisältävät samankaltaisia vaatimuksia. SAFE-SLEEVE täyttää nämä vaatimukset! Hankauskestoltaan SAFE-SLEEVE on erinomainen (testattu SFS-EN ISO standardin mukaisesti: massan vähenemä vain 2mg 100,000 kierroksen jälkeen), mikä tekee siitä myös erittäin hyvän letkunsuojan. Suojasukan suositeltava käyttölämpötila on -40 C -> +80 C. Sen sähkönjohtavuus on alhainen. SAFE-SLEEVE on UV-suojattu (kestää vähintään 120 kly) ja UVikääntymistestissä UV:llä ei todettu olevan merkittävää vaikutusta tuotteen vetomurto-ominaisuuksiin tai väriin. Testiraportit saatavana pyynnöstä. 22

23 Väri: Pituudet: Jatkokset: musta, ei painatusta 50m / rulla max 1 per rulla Suosittelemme valitsemaan aina reilun koon, koska suurempi Safe-Sleeve suojaa paremmin ja on helpompi asentaa. Koon valintaan vaikuttaa myös se, asennetaanko suojasukka letkuun, jossa on jo liitin. SAFE-SLEEVE tuotekoodi Sisähalkaisija / Lättämitta (mm) Toleranssi Ø +/- 0.5mm Lättämitta +/- 5% SL-RDX17 17 / 30 SL-RDX20 20 / 35 SL-RDX23 23 / 40 SL-RDX27 27 / 45 SL-RDX30 30 / 50 SL-RDX36 36 / 60 SL-RDX39 39 / 65 SL-RDX46 46 / 75 SL-RDX55 55 / 90 SL-RDX62 62 / 100 SL-RDX78 78 / 125 SL-RDX94 94 / 150 SL-RDX / 175 SL-RDX / 200 ALUMIIINIHOLKIT: Materiaali: Alumiiniseos EN AW-6060 T6 EN AW-6005A T6 / EN AW-6082 T6 (EN 573-3, 755-1, 755-2, 755-8) Safeplast tuotekoodi Ø Ulko mm Ø Sisä mm Seinämä mm Leveys mm ALUHO ,5 27 ALUHO ,5 27 ALUHO ,5 27 ALUHO ,5 27 ALUHO ,0 27 ALUHO ,0 30 ALUHO ,0 27 Leveys Seinämä 23

24 SAFE-SLEEVE MSHA Helposti asennettava, MSHA -hyväksytty SAFE-SLEEVE tekstiilinen suojasukka valmistetaan kestävästä polyesteristä, joka on kierrätettävää materiaalia. SAFE-SLEEVE MSHA suojaa lähietäisyydessä olevat ihmiset letkun rikkoutuessa ja täyttää siten sekä EN että EN ISO 3457-standardien vaatimukset. Suojasukan suositeltava käyttölämpötila on -40 C -> +120 C. Sukka on UVkestävä ja sen sähkönjohtavuus alhainen. Hankaustestissä SAFE-SLEEVE MSHA sai erinomaisen tuloksen. Testiraportit saatavana pyynnöstä. Väri musta, valkoinen painatus. Myös oma painatus mahdollinen Kiekon pituus on 50m. SAFE-SLEEVE MSHA Tuotekoodi Sisähalkaisija / Lättämitta (mm) Toleranssi Ø +/- 0.5mm Lättämitta +/- 5% MSHA-RD17M 17 / 30 MSHA-RD20M 20 / 35 MSHA-RD23M 23 / 40 MSHA-RD27M 27 / 45 MSHA-RD30M 30 / 50 MSHA-RD36M 36 / 60 MSHA-RD39M 39 / 65 MSHA-RD46M 46 / 75 MSHA-RD55M 55 / 90 MSHA-RD62M 62 / 100 MSHA-RD68M 68 / 110 MSHA-RD78M 78 / 125 MSHA-RD109M 109 / 175 MSHA-RD125M 125 / 200 Alumiiniholkit: ALUHO 20 / 17mm ALUHO 25 / 22mm ALUHO 30 / 27mm ALUHO 35 / 32mm ALUHO 40 / 36mm ALUHO 45 / 39mm ALUHO 50 / 46mm 24

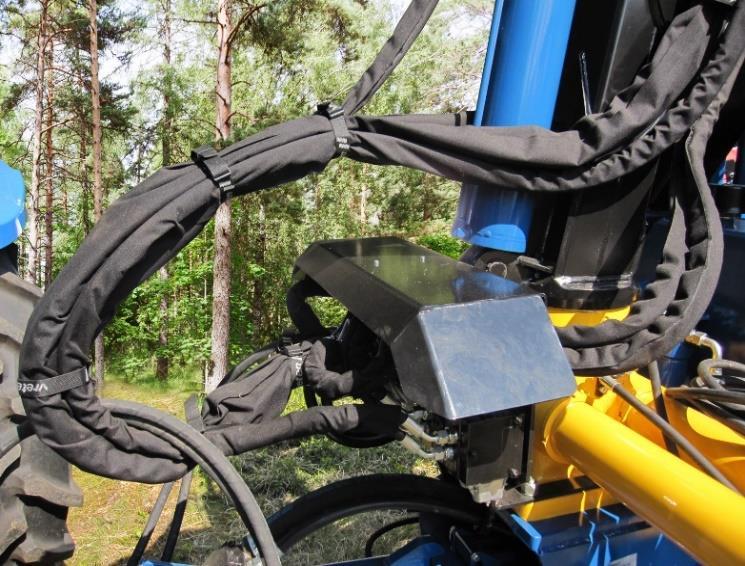

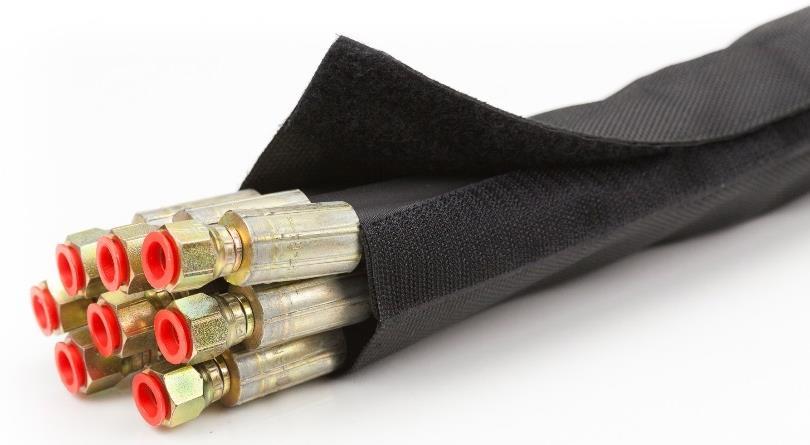

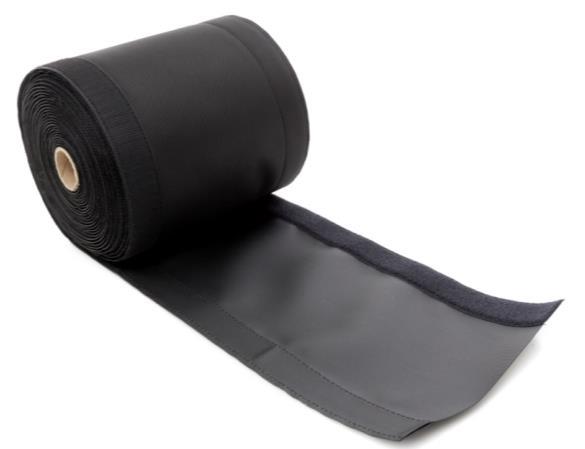

25 SAFE-WRAP Safe-Wrap valmistetaan 100 % polyamidista. Siinä on polyuretaani-päällyste ja Velcro -tarrakiinnitys, jonka vuoksi se on todella helppoa ja nopeaa asentaa letkujen suojaksi jälkikäteen tai yhä uudestaan. Tämä tekee tuotteesta erittäin kustannustehokkaan vaihtoehdon letkunsuojaksi ja / tai letkujen niputtamiseen. Tuotteeseen voimme tarvittaessa lisätä ripustusrenkaita tai vaikka remmejä. Safe-Wrapin murtovenymä on erinomainen (EN ISO ) ja kankaan veden läpäisemättömyys 100 % (EN 24920). Käyttölämpötila-alue -20 C -> +120 C. Safe-Wrap täyttää standardin EN ISO 3457 vaatimukset (pin hole) ja sen hankauskesto on erittäin hyvä. Safeplast tuotekoodit, standardikoot: 25m rullat 10m rullat: 40mm WR-RD40R25 / WR-RD40R10 60mm WR-RD60R25 / WR-RD60R10 80mm WR-RD80R25 / WR-RD80R10 100mm WR-RD100R25 / WR-RD100R10 120mm WR-RD120R25 / WR-RD120R10 Muut koot (20mm - 400mm aina 5mm välein) saatavana tilauksen mukaan. Standardirullapituudet: 10m ja 25m Muut pituudet aina 50m saakka valmistetaan tilauksesta. 25

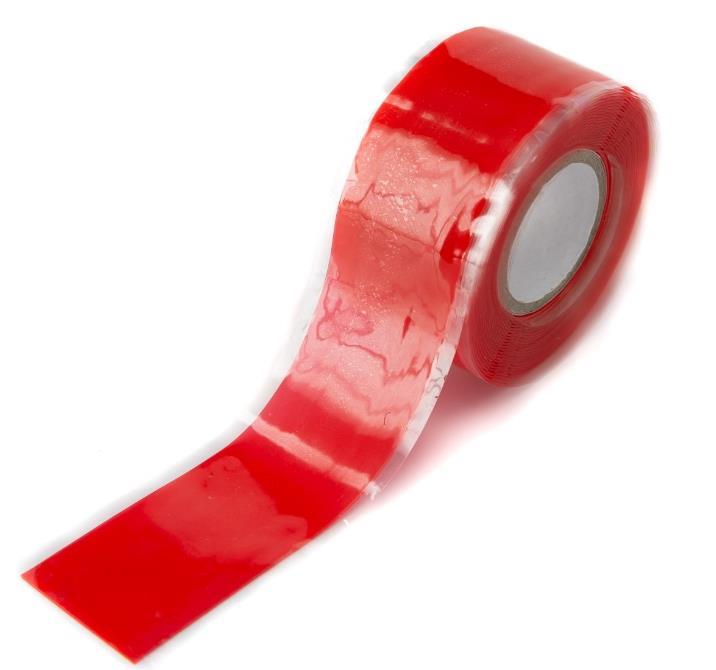

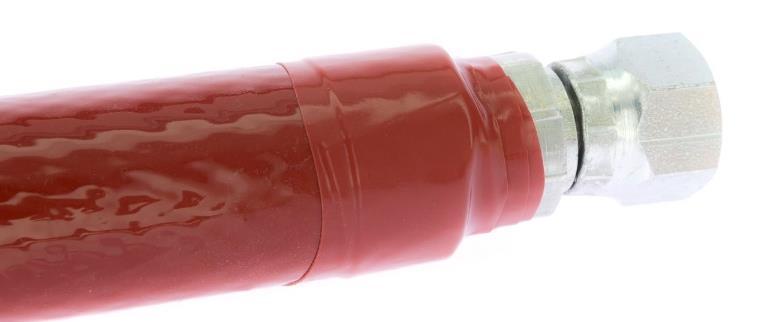

26 SAFE-FIRE SLEEVE & SAFE-FIRE WRAP Safe-Fire Sleeve ja Safe-Fire Wrap kestävät erittäin korkeita lämpötiloja. Tuotteet on valmistettu punotuista lasikuitusäikeistä ja päällystetty kestävällä ja joustavalla silikonilla. Safe-Fire Wapissa on Velcro -tarrakiinnitys. Safe-Fire Sleeve ja Safe-Fire Wrap on suunniteltu suojaamaan letkuja, johtoja ja kaapeleita sulametalliroiskeilta, korkeiden lämpötilojen aiheuttamilta vaurioilta ja liekeiltä mm. teräsvalimoissa, kaivos-, laivanrakennus- ja lentokoneteollisuudessa, sekä kaikkialla, missä letkut, johdot ja kaapelit on suojattava esimerkiksi metallintyöstössä syntyviä kipinöitä ja korkeita lämpötiloja vastaan. Safeplast tuotekoodi Kuvaus m / rulla SFS-RD10 SAFE-FIRE SLEEVE, PUN ID 10mm 20 SFS-RD15 SAFE-FIRE SLEEVE, PUN ID 15mm 20 SFS-RD20 SAFE-FIRE SLEEVE, PUN ID 20mm 20 SFS-RD25 SAFE-FIRE SLEEVE, PUN ID 25mm 20 SFS-RD30 SAFE-FIRE SLEEVE, PUN ID 30mm 20 SFS-RD35 SAFE-FIRE SLEEVE, PUN ID 35mm 20 SFS-RD40 SAFE-FIRE SLEEVE, PUN ID 40mm 20 SFS-RD45 SAFE-FIRE SLEEVE, PUN ID 45mm 15 SFS-RD50 SAFE-FIRE SLEEVE, PUN ID 50mm 15 SFS-RD55 SAFE-FIRE SLEEVE, PUN ID 55mm 15 SFS-RD60 SAFE-FIRE SLEEVE, PUN ID 60mm 15 SFS-RD65 SAFE-FIRE SLEEVE, PUN ID 65mm 15 SFS-RD70 SAFE-FIRE SLEEVE, PUN ID 70mm 10 SFS-RD75 SAFE-FIRE SLEEVE, PUN ID 75mm 10 Lämmönkesto: 260 C jatkuva 1000 C / 20 min 1600 C / 30 s 26

27 SAFE-FIRE WRAP Safeplast tuotekoodi. KUVAUS m / rulla SFSWV-RD10 SAFE-FIRE WRAP, PUN ID 10mm 20 SFSWV-RD15 SAFE-FIRE WRAP, PUN ID 15mm 20 SFSWV-RD20 SAFE-FIRE WRAP, PUN ID 20mm 20 SFSWV-RD25 SAFE-FIRE WRAP, PUN ID 25mm 20 SFSWV-RD30 SAFE-FIRE WRAP, PUN ID 30mm 20 SFSWV-RD35 SAFE-FIRE WRAP, PUN ID 35mm 20 SFSWV-RD40 SAFE-FIRE WRAP, PUN ID 40mm 20 SFSWV-RD45 SAFE-FIRE WRAP, PUN ID 45mm 15 SFSWV-RD50 SAFE-FIRE WRAP, PUN ID 50mm 15 SFSWV-RD75 SAFE-FIRE WRAP, PUN ID 75mm 15 Lämmönkesto: 260 C jatkuva 1000 C / 20 min 1600 C / 30 s Safe-Fire teippi (tuotekoodi SFS-TE3) on 100 % silikonikumia ja kestää +260 C jatkuvassa altistuksessa ja se on tarkoitettu fire sleeven päiden sulkemiseen. Teippi on saatavana 3 m rullissa. 27

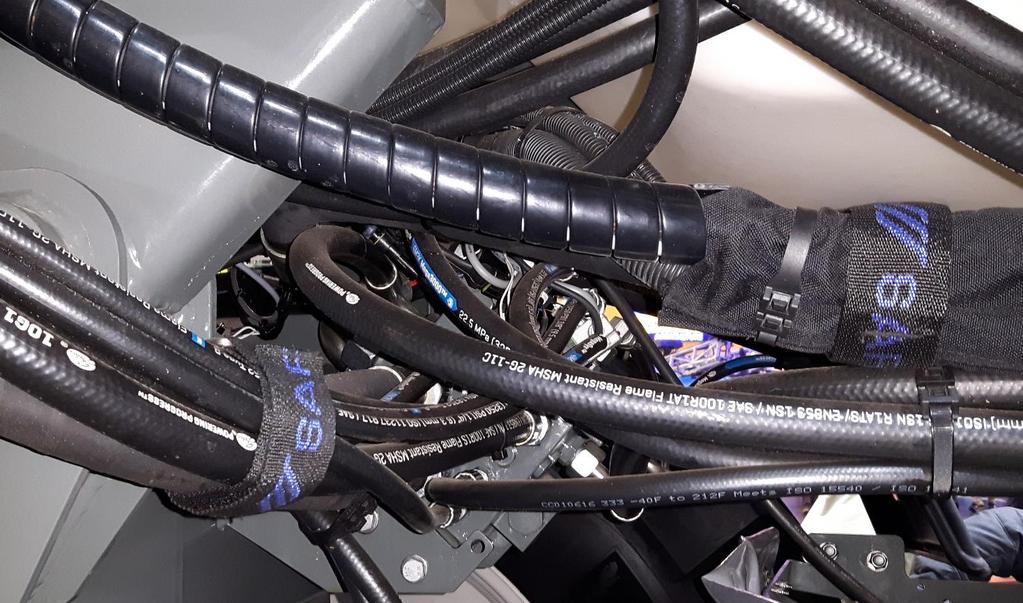

28 SAFEPLAST NIPUTUSSPIRAALIT on tarkoitettu sitomaan joustavasti sähköjohtimia ja letkuja, suojaamaan niitä hankauksilta ja iskuilta sekä helpottamaan niiden havainnointia, asentamista ja huoltamista. Niputusspiraalit valmistetaan pakkasen ja lämmönkestävästä PEmuoviputkesta leikkaamalla. SAFEPLAST-NIPUTUSSPIRAALIT kestävät happoja, öljyjä ja liuottimia erittäin joustavia UV -suojattu käyttölämpötila -30 C C kierrätettävissä Ulkohalkaisijat: 6 mm 15 mm 8 mm 20 mm 10 mm 25 mm 12 mm Pituudet: Väri: 6mm 100m 8 15 mm 50m mm 25m musta 28

29 SAFEPLAST NIPUTUSSPIRAALIT TEKNISET TIEDOT MaterialI: Polyeteeni Nimellishalkaisija ulko- / sisä- Ø Safeplast tuotenumero Seinämä W mm Nousu P mm Väri Pituus 6 / 4 mm N06R100MU 1,0 5,5 musta 100m 8 / 6 mm N08R50MU 1,0 5,5 musta 50m 10 / 8 mm N10R50MU 1,0 8,0 musta 50m 12 / 10 mm N12R50MU 1,0 8,0 musta 50m 15 / 12,5 mm N15R50MU 1,25 10,0 musta 50m 20 / 16 mm N20R25MU 2,0 18,0 musta 25m 25 / 21 mm N25R25MU 2,0 18,0 musta 25m 29

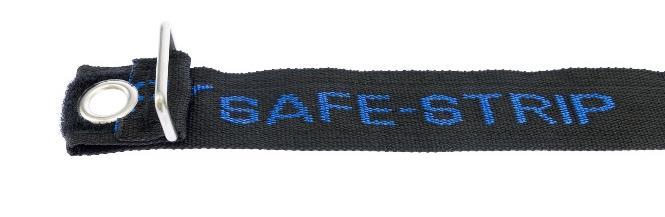

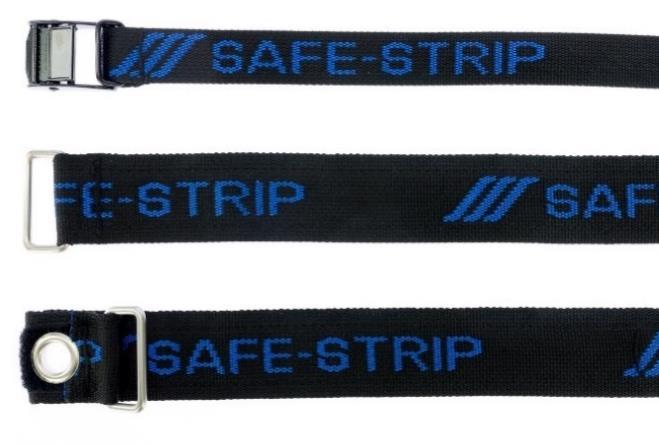

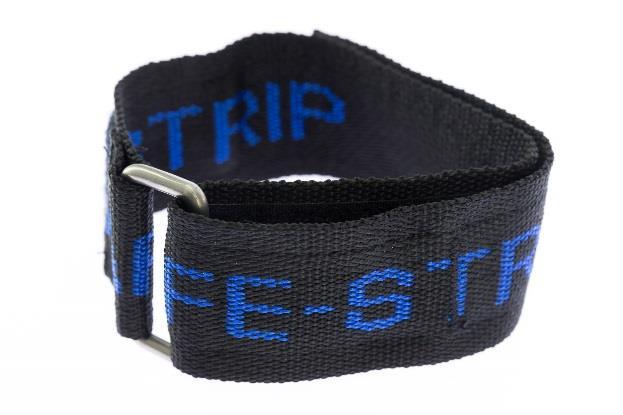

30 SAFE-STRIP x 3 versiota Kun käsittelet pitkiä ja / tai raskaita letkuja, ne on hyvä niputtaa aina yhteen, jotta niiden käsittely on helpompaa ja turvallisempaa. Spiraalien asentaminen letkunipun päälle voidaan tehdä paljon nopeammin, jos letkut on sidottu tiiviiksi nipuksi. Huom: muovisia nippusiteitä ei tulisi koskaan käyttää hydrauliletkujen niputtamiseen, koska ne voivat kuluttaa letkun pintaa. SAFE-STRIP -niputustuotteet ovat käteviä useille letkuille ja niitä voidaan käyttää uudelleen ja uudelleen. Safe-Stripejä on kolmea eri tyyppiä: Tarranauhalliset Safe-Stripit valmistetaan polypropeenista ja ne on saatavana ripustusreiällä tai ilman. Solki on ruostumatonta terästä ja murtolujuus on keskimäärin 1500 N. Nauhan leveys on 40mm ja nauhassa on kudottu Safe-Strip teksti. Safe-Strip, standardi Tuotekoodi Pituus Ø max ST-RD70 310mm 70mm ST-RD mm 100mm ST-RD mm 125mm ST-RD mm 155mm ST-RD mm 180mm Safe-Strip ripustusreiällä Tuotekoodi Pituus Ø max ST-RDR70 340mm 70mm ST-RDR mm 100mm ST-RDR mm 125mm ST-RDR mm 155mm ST-RDR mm 180mm Safe-Strip teksti on kudottu sinisellä langalla. Myyntiyksikkö on 10 kpl / koko. 30

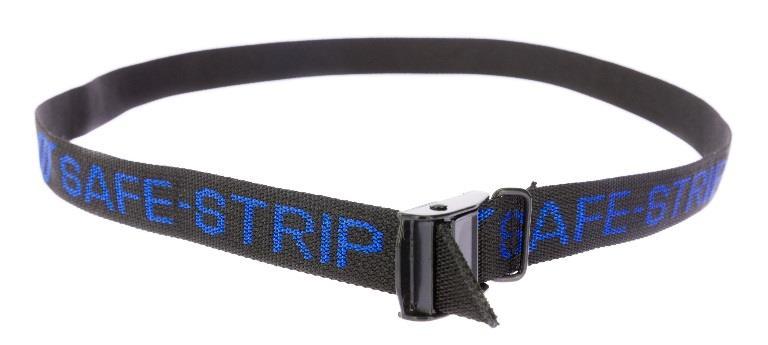

31 Kolmas versio Safe-Stripistä on sinkkivalusoljella varustettu, 25mm leveästä nauhasta kudottu ja Safe-Strip tekstillä varustettu remmi. Viistoon leikattu pää tekee nauhan pujottamisen lukon läpi helpoksi ja nauhalenkki pitää ylimääräisen nauhan paikoillaan. Murtolujuus on keskimäärin 2000 N. Safe-Strip, pikalukollinen Tuotekoodi Pituus ST-FLL30 300mm ST-FLL50 500mm ST-FLL mm ST-FLL mm Myyntiyksikkö on 25 kpl / koko. Kaikki nämä Safe-Stripit on mahdollista saada omalla niminauhalla, logolla ja / tai värillä, kunhan toinen väri on musta. Tuotteille on minimitilausmäärät. 31

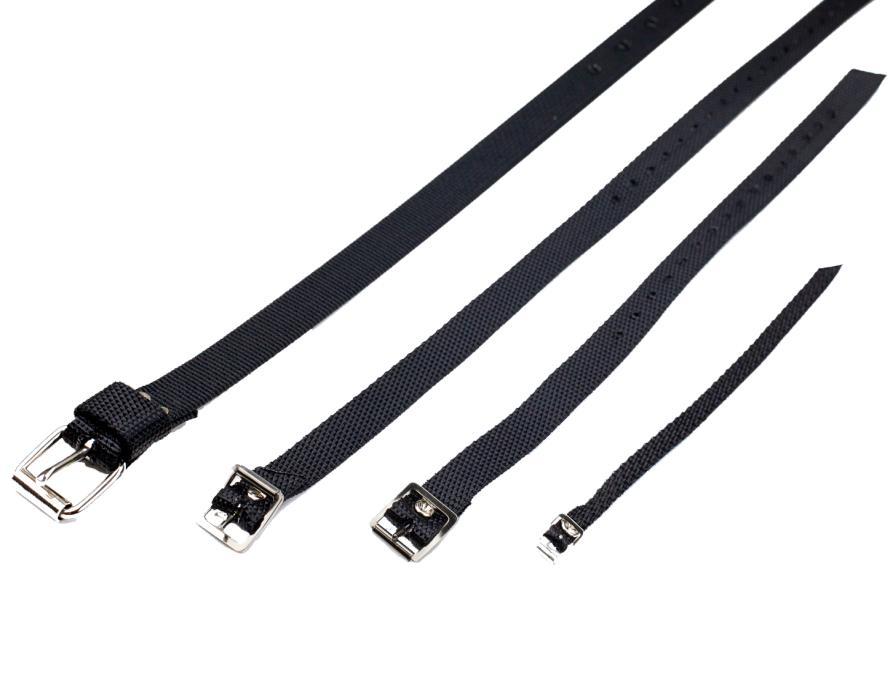

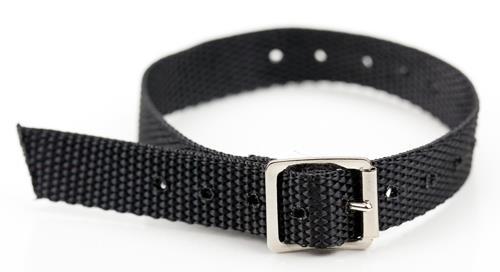

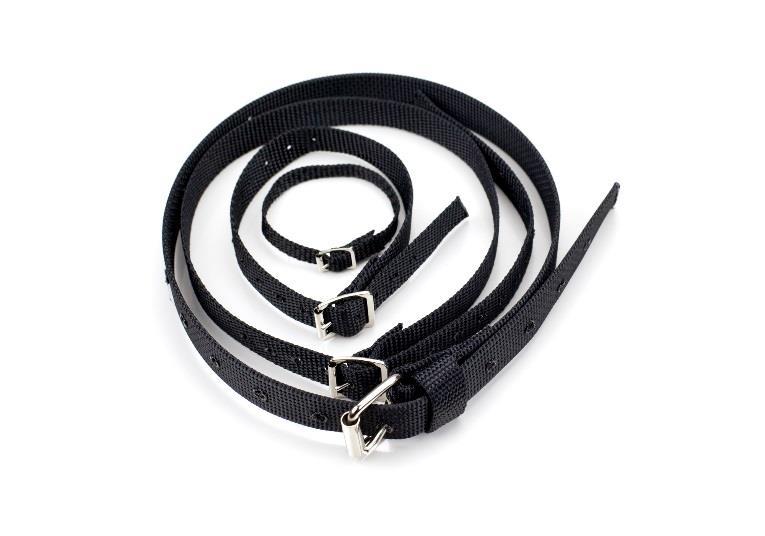

32 Safeplast Sidontaremmit Safeplast sidontaremmit on tarkoitettu hydrauliikkaletkujen ja sähkökaapeleiden niputtamiseen. Letkujen niputtaminen helpottaa pitkien ja painavien letkujen käsittelyä ja spiralointia. Kaikissa remmeissä pienintä sähkärin remmiä lukuun ottamatta on solkireikä. Remmien kiristämiseen on olemassa myös työkalu. Sidontaremmit on valmistettu erittäin kestävästä ja paloa hidastavasta, kudotusta polyesteristä. Remmien murtolujuus on N. Tuotekoodi Pituus Leveys Paksuus Materiaali Solki Pakkaus ST-UR mm 9mm 1,4mm polyester tagg 100 kpl ST-UR mm 20mm 1,8mm polyester tagg 50 kpl ST-UR mm 20mm 1,8mm polyester tagg 50 kpl ST-UR mm 20mm 1,8mm polyester tagg 50 kpl ST-UR mm 23mm 2,5mm polyester tagg 50 kpl Työkalu remmien kiristämiseen myös saatavilla. Käytetään räikkävääntimellä. 32

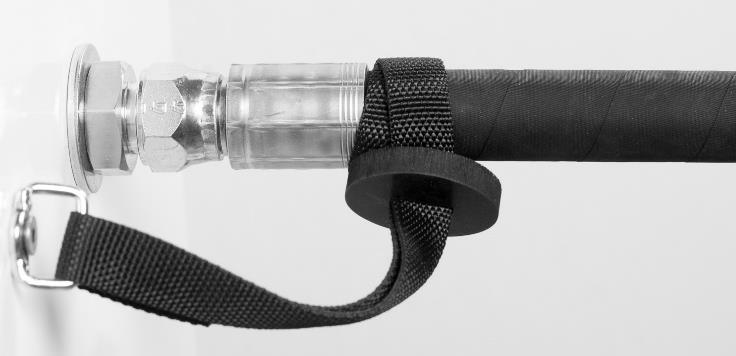

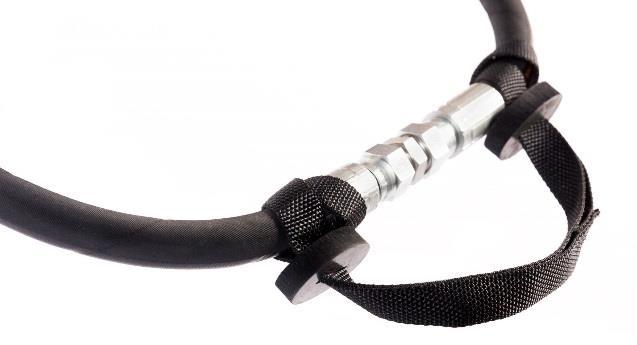

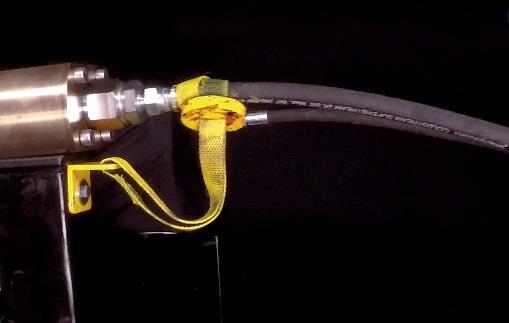

33 SAFE-STOPPER Safe-Stopper on kehitetty irtoavan hydrauliikkaletkun aiheuttaman piiskanesto -ilmiön pysäyttämiseksi. Tämä turvalukitustuote estää letkua vahingoittamasta sen läheisyydessä työskentelevää koneen käyttäjää. Tekstiilinen tuotteemme on pehmeä ja kevyt, eikä materiaali itsessään aiheuta vahinkoa letkun pinnalle. Asentaminen on helppoa ja nopeaa, koska siihen ei tarvita työkaluja. Lisäksi yhtä kokoa voidaan käyttää useimmille letkuille. Saatavilla on kaksi mallia: 1) Pulttikiinnitys SA-STBF60 2) Kaksoislenkki SA-STDL90 Safe-Stopperia voidaan käyttää kaikille matalapaineletkuille 500 bariin saakka. Se tulee vaihtaa aina letkun vaihdon yhteydessä. Materiaali: Leveys: Paksuus: Kiristyskappale: Pultti: Myyntiyksikkö: *Produkten är gul på bilder för synlighetens skull polyesteri, musta 20mm 1,8mm neopreenirengas 60 sha, paksuus 10mm (+/- 0,8mm) pintakäsitelty teräs, hitsattu, pultti M6 50 kpl / malli 33

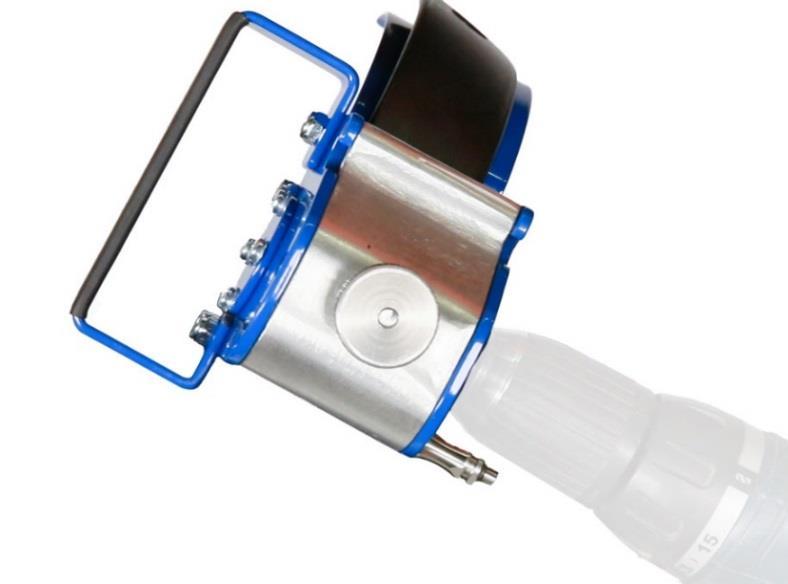

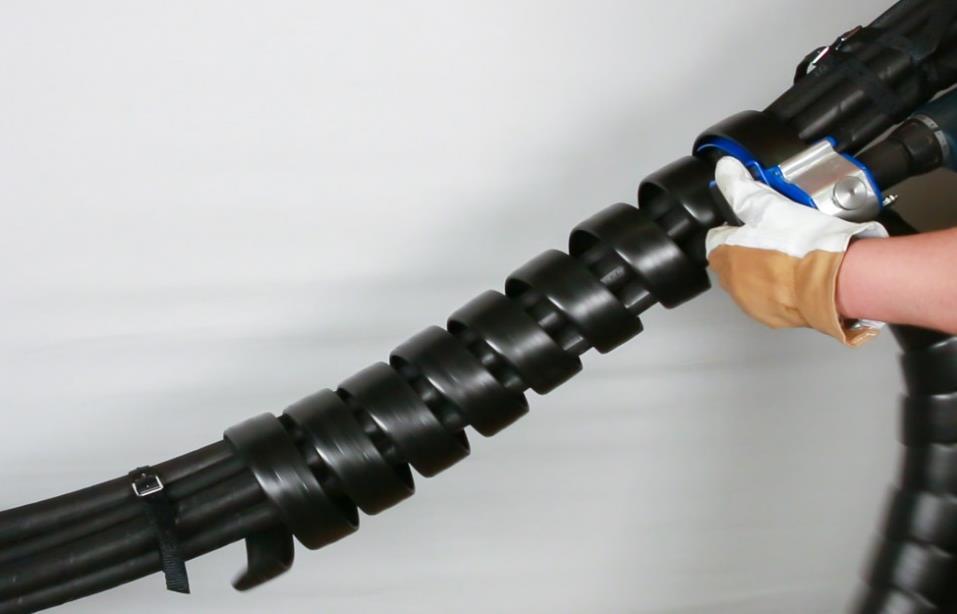

34 SAFE-BUNDLER nopeaan & helppoon asennukseen isoille spiraalihalkaisijoille (patenttihakemus no ) Safe-Bundler on suunniteltu isojen spiraalikokojen asentamiseen hydrauliikkaletkujen ja erityisesti letkunippujen päälle. Työkalu avaa spiraalin ja sitä kuljetetaan eteenpäin ruuvinvääntimellä. Tätä voit käyttää ahtaassa tilassakin! Sen lisäksi että asentaminen on erittäin helppoa ja nopeaa, se on myös ergonomista, koska työkalun käyttö vähentää asentajan ranteisiin kohdistuvaa fyysistä rasitusta. Työkalu soveltuu halkaisijoille 50mm ylöspäin ja letkunipun halkaisija voi olla maksimissaan jopa 180mm. Voit myös käyttää yhtä spiraalikokoa laajemmin kuin mitä käsin asennettaessa on ollut mahdollista Asentamisen helpottamiseksi suosittelemme, että letkuniput on niputettu yhteen ennen työkalun käyttöä. Silloin asentaminen sujuu turvallisemmin ja sulavammin. 34

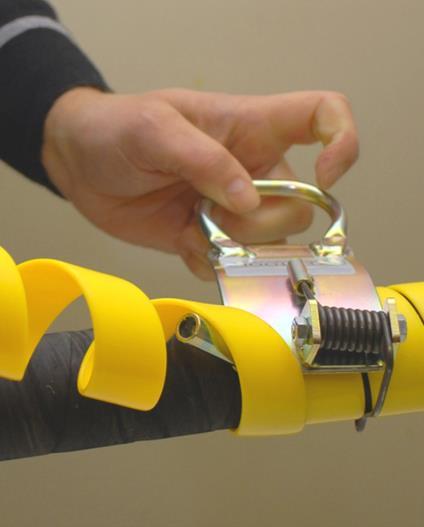

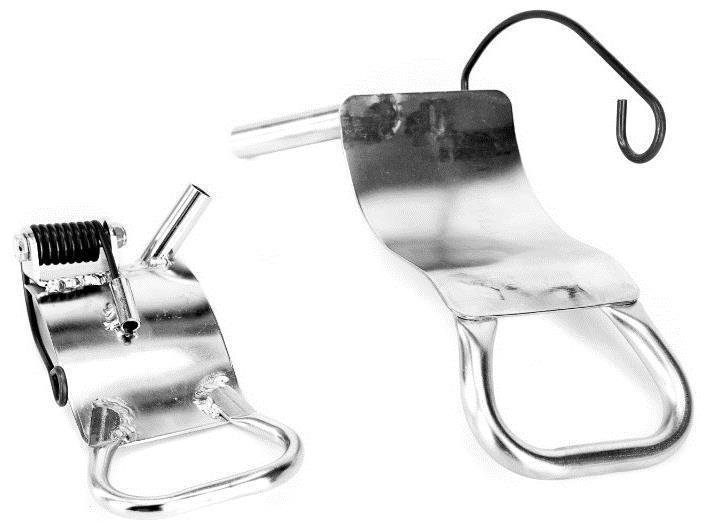

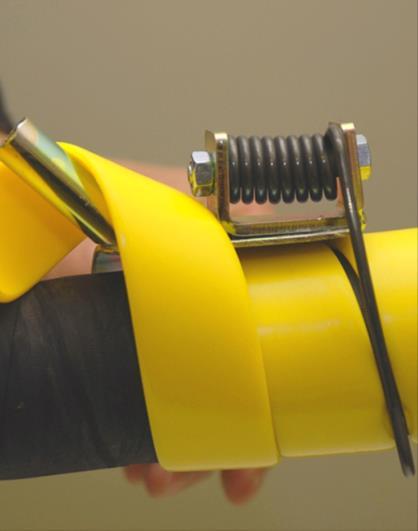

35 SAFE-TOOL asennustyökalu Aloita kiertämällä spiraalia 1-2 kierrosta letkun / letkunipun päälle (pitkien spiraalien asennus kannattaa aloittaa keskeltä). Nosta spiraali tapin päälle, tappi asennus-suuntaan. Pitojousi seuraa letkua. Käännä asenninta kahvasta. Saatavana kahdessa koossa: HAKOP pieni asennin spiraaleille Ø 20 50mm HAKOI suuri asennin spiraaleille Ø mm 35

36 YHTEYSTIEDOT Raimo Kuitunen Asiakaspalvelu Toimitusjohtaja Mob Puh Jatta Lampinen Vientipäällikkö (Eurooppa) Puh Mob jatta.lampinen@snt-group.fi Jarkko Iso-Eskeli Vientipäällikkö (Eurooppa) Mob jarkko.iso-eskeli@snt-group.fi Klaus Gummerus Vientipäällikkö (Euroopan ulkopuoliset maat) Puh Mob klaus.gummerus@snt-group.fi Mauno Kärki Myyntipäällikkö (Suomi) Mob mauno.karki@snt-group.fi 36

37 REACH & RoHS Compliance Statement REACH (Registration, Evaluation, Authorization and Restriction of Chemicals) is a European Union Commission (EUC) Regulation on chemicals and their safe use (EC 1907/2006) entered force on 01 June, Safeplast Oy supports the basic aim of REACH in improving the protection of human health and environment through the better and earlier identification of intrinsic properties of chemical substances. Safeplast Oy meets all applicable REACH requirements and is committed to provide our customers with information about substances in our products as required. REACH requires actors in the supply chain to identify the presence of Substances of Very High Concern (SVHCs) that are published in the Candidate List. We review the (SVHC s) list on regular basis and in accordance with Article 33 of REACH, communicate the presence of any Candidate List substances present in the product at a concentration of >0.1% by weight. The updated SVHC Candidate List of substances can be found at the URL below Under REACH, registration of substances which are used in the manufacturing of articles do not apply to Safeplast operation. We are a downstream user (any natural or legal person established within the Community, other than the manufacturer or the importer, who uses a substance, either on its own or in a preparation, in the course of his industrial or professional activities) as a Producer of articles. Downstream users of substances generally do not have registration obligations. Safeplast Oy products are articles as defined in REACH Article 3(3) and do not release substances under their normal use. Safeplast Oy products do not contain substances that would exceed defined limits of the chemicals currently listed SVHC s. Safeplast Oy will continue to work with our suppliers to ensure that all SVHC s are notified to the European Chemicals Agency, if necessary, to comply with the REACH requirement. Restriction of the use of certain hazardous substances (RoHS) Directive 2011/65/EU, earlier 2002/95/EC, (short for Directive on the restriction of the use of certain hazardous substances in electrical and electronic equipment), i.e. Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent chromium (Cr6+) Polybrominated biphenyls (PBB) Polybrominated diphenyl ether (PBDE) for which the maximum permitted concentrations in non-exempt products are 0.1% or 1000 ppm (except for cadmium, which is limited to 0.01% or 100 ppm) by weight, we confirm that the concentrations of our products stay below the maximum permitted concentration levels of the above-mentioned substances. Safeplast Oy vakuuttaa, että tuotteemme ovat yhdenmukaisia EU REACH & RoHS vaatimusten kanssa. 37

38 TOLERANSSIT ULKOHALKAISIJALLE, SEINÄMÄLLE JA NOUSULLE Tuote Ulko Ø mm Toleranssi mm Seinämä mm Toleranssi mm Nousu mm Toleranssi mm Safe-Spirale 12 ± 0,6 1,2 ± 0,3 10 ± 1,0 Safe-Spiral 16 ± 0,8 1,3 ± 0,3 12 ± 1,2 Safe-Spiral 20 ± 1,0 2,0 ± 0,3 20 ± 1,3 Safe-Spiral 25 ± 1,5 2,2 ± 0,3 21 ± 1,5 Safe-Spiral 32 ± 2,0 2,5 ± 0,4 22 ± 1,5 Safe-Spiral 40 ± 2,0 2,7 ± 0,4 24 ± 2,0 Safe-Spiral 50 ± 2,5 3,4 ± 0,4 30 ± 2,0 Safe-Spiral 63 ± 3,5 3,7 ± 0,4 37 ± 2,0 Safe-Spiral 75 ± 3,5 4,4 ± 0,6 42 ± 2,0 Safe-Spiral 90 ± 4,5 4,9 ± 1,0 45 ± 2,0 Safe-Spiral 110 ± 5,5 5,5 ± 1,0 50 ± 2,0 Safe-Spiral 125 ± 7,0 5,9 ± 1,0 52 ± 2,0 Safe-Spiral 140 ± 7,0 6,5 ± 1,0 55 ± 2,0 ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT 16 ± 1,3 1,5 ± 0,3 11 ± 1,0 20 ± 1,5 1,9 ± 0,4 16 ± 1,5 25 ± 2,0 2,2 ± 0,4 18 ± 1,0 32 ± 2,0 2,6 ± 0,4 23 ± 1,5 40 ± 3,0 2,7 ± 0,5 24 ± 1,0 38

39 V2 / 2018
