VTT EXPERT SERVICES OY

Transkriptio

1 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 1(11) VTT EXPERT SERVICES OY VTT EXPERT SERVICES LTD. Tunnus Code Yksikkö tai toimintoala Department or section of activity Osoite Address Puh./fax/ /www Tel./fax/ /www T001, liite 1.11 VTT Expert Services Oy (Kivimiehentie 4, Espoo) PL VTT Puhelin: etunimi.sukunimi@vtt.fi T001, App VTT Expert Services Ltd. (Kivimiehentie 4, Espoo) P.O.Box 1001 FI VTT FINLAND Phone int.: forename.surname@vtt.fi Testausalat Fields of testing Rakenteet ja rakennusjärjestelmät Fire testing of structures Materiaalit Materials Aktiivinen palontorjunta Active Fire Protection

2 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 2(11) RAKENTEET JA RAKENNUSJÄRJESTELMÄT FIRE TESTING OF STRUCTURES Rakennusten osat ja järjestelmät Building elements and service installations 1. Rakennusosat: - seinät - palkit - välipohjat - yläpohjat 1. Building elements - walls - columns - ceilings - roofs. Yleiset vaatimukset. General requirements Lisävaatimukset ja -menetelmät Alternative and additional procedures Uunien verifiointi Verification of furnace performance Ei-kantavat rakenteet, seinät Non-loadbearing elements, walls Ei-kantavat rakenteet, katot Non-loadbearing elements, ceilings Kantavat rakenteet, seinät Loadbearing elements, walls Kantavat rakenteet, väli- ja yläpohjat Loadbearing elements, floors and roofs Kantavat rakenteet, palkit Loadbearing elements, beams Kantavat rakenteet, pilarit Loadbearing elements, columns ISO BS 476:1987 DIN 4102:1977 EN EN ENV EN EN EN EN EN EN

3 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 3(11) 2. Ovet, luukut ja avattavat ikkunat 2. Doors, shutters and openable windows 3. Suojaverhoukset 3. Fire protection coverings 4. Terästen palosuojaus 4. Fire protection of steel structures 5.Betonin palosuojaus 5. Fire protection of concrete structures 6. Kassa- ja arkistokaapit 6. Filing and data cabinets 7. Asennukset - kanavat - palonrajoittimet - läpiviennit - roilot 7. Service installations - ducts - fire dampers - penetration seals service ducts and shafts Kantavat rakenteet, portaat Loadbearing elements, stairs Ovet, luukut ja ikkunat Fire doors, shutters and windows Hissin ovet Lift landing doors Kanavat Ducts Palonrajoittimet Fire dampers Läpiviennit Penetration seals EN EN EN EN ENV EN EN Poislukien kaikista kuormitetut pilarit/excluding loaded columns from all ENV fpren NT FIRE 017 EN EN EN

4 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 4(11) 8. Paloluokitus - rakennusosat - ovet, luukut ja avattavat ikkunat - suojaverhoukset - terästen palosuojaus - läpiviennit - roilot 8. Fire classification - building components - doors, shutters and openable windows - fire protection coverings - fire rotection of steel structures - penetration seals - service ducts and shafts 9. Paloluokitus - kanavat - palonrajoittimet 9. Fire classification - ducts - fire dampers Roilot Service ducts and shafts kokeiden tuloksiin perustuva luokitus fire resistance test Tavanomaisten asennusten komponenttien palonkestävyyskokeiden tuloksiin perustuva luokitus fire resistance tests on components of normal service installations EN EN EN

5 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 5(11) 10. Paloluokitus - Exap-raportit 10. Fire classification - Exap-reports Palokoetulosten laajennettua käyttöä koskevat säännöt Extended applicaton of results from fire resistance tests EXAP-menetelmien arvioinnissa käytettiin lisävaatimuksena standardin 17020:2012 kohtaa In the assessment of EXAP methods additional requirement was standard 17020:2012, part Kantavat ja osastoivat rakenteet Loadbearing and separating structures Kantamattomat ja osastoivat rakenteet Non-loadbearing and separating structures Laitteet Service installations EXAP, kantavat muuratut seinät EXAP, loadbearing masonry walls EXAP, ei-kantavat muuratut seinät EXAP, non-loadbearing masonry walls EXAP, ei-kantavat lasiseinät EXAP, non-loadbearing glazed walls EXAP, ei-kantavat sandwichelementtiseinät EXAP, non-loadbearing sandwich panel walls EXAP, sandwichelementtialakatot EXAP, non-loadbearing sandwich panel ceilings EXAP, ilmanvaihtokanavat EXAP, Ducts EXAP, läpiviennit EXAP, penetration seals EN :2011 Extended resistance tests. Part 12: Loadbearing masonry walls EN :2009 Extended resistance tests - Nonloadbearing walls. Part 2: Masonry and gypsum blocks EN :2008+A1:2011 Extended application of results from fire resistance tests - Non-loadbearing walls. Part 4: Glazed construction EN :2009 Extended resistance tests - Nonloadbearing walls. Part 5: Metal sandwich panel construction EN :2012 Extended resistance tests - Nonloadbearing ceilings. Part 7: Metal sandwich panel construction EN :2011 Extended resistance tests for service installations - Part 1: Ducts EN :2009 Extended resistance tests for service installations - Part 3: Penetration seals

6 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 6(11) Ovet, luukut ja avattavat ikkunat Doors, shutters and openable windows EXAP, Saumojen tiivistykset EXAP, Linear joint seals EXAP, yleiset vaatimukset EXAP, general requirements EXAP, saranoilla varustetut teräsovet EXAP, steel hinged and pivoted doors EXAP, saranoilla varustetut puuovet EXAP, timber hinged and pivoted doors EXAP, teräsliukuovet EXAP, steel sliding doors EN :2012 Extended resistance tests for service installations - Part 4: Linear joint seals EN :2010 Extended application of test results for fire resistance and/or smoke control for door, shutter and openable window assemblies, including their elements of building hardware. Part 1: General requirements EN :2012 Extended application of test results for fire resistance and/or smoke control for door, shutter and openable window assemblies, including their elements of building hardware. Part 2: of steel hinged and pivoted doorsets EN :2012 Extended application of test results for fire resistance and/or smoke control for door, shutter and openable window assemblies, including their elements of building hardware. Part 3: of timber hinged and pivoted doorsets EN :2009 Extended application of test results for fire resistance and/or smoke control for door, shutter and openable window assemblies, including their elements of building hardware. Part 7: for steel sliding doorsets

7 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 7(11) Laivojen osat ja järjestelmät Structures and systems in ships 1. Laivan osat: - laipiot - kansirakenteet - ovet - palonrajoittimet - ikkunat - läpiviennit 1. Ship components: - bulkheads - decks - doors - fire dampers - windows - penetrations 2. Nopeiden alusten osat - laipiot - kansirakenteet 2. High speed craft components - bulkheads - decks 3. Laivan palo-oven toimilaite 3. Fire door control system of a ship 4. Muoviputket laivassa 4. Plastic pipes in ships MATERIAALIT MATERIALS EXAP, teräksiset rullautuvat luukut EXAP, steel rolling shutters Osastoivien rakenteiden palonkestävyys Ei-kantavien osastoivien rakenteiden palonkestävyys Fire resistance EN :2011 Extended application of test results for fire resistance and/or smoke control for door, shutter and openable window assemblies, including their elements of building hardware. Part 10: of steel rolling shutter assemblies IMO 2010 FTPC, Part 3 IMO Res. MSC.45(65) IMO 2010 FTPC, Part 11 IMO 2010 FTPC, Part 4 IMO Res.A.753(18) Rakennusmateriaalit ja rakennusten varusteet Building materials and equipments of the buildings 1. Rakennusmateriaalit 1. Building materials Aineiden palamattomuus Non-combustibility EN ISO 1182

8 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 8(11) Luokitus - rakennusmateriaalit - lattianpäällysteet Classification - building materials floor coverings 2. Katteet 2. Roofings Luokitus, katteet Classification, roofings 3. Pehmustetut huonekalut 3. Upholstered furnitures Luokitus, pehmustetut huonekalut Classification, upholstered furnitures 4. Tekstiilit, verhot 4. Curtains Luokitus, verhot Classification, curtains Lämpöarvo Heat of combustion Palon kasvunopeus, liekin leviäminen, lämmöntuotto, savuntuotto Fire growth rate, spread of flame, heat release, smoke generation Palokäyttäytymiskokeiden tuloksiin perustuva luokitus reaction to fire tests Vaurion pituus Extent of damage Ulkoiselle palolle altistettujen kattojen koetuloksiin perustuva luokitus external fire exposure to roof test Syttyvyyteen perustuva luokitus ignitability test Palamisnopeus Flame spread properties Syttyvyyteen ja palamisnopeuteen perustuva luokitus flame spread and ignitability test EN ISO 1716 EN ISO EN EN CEN TS 1187 Koe 2 EN EN EN Rakennustietosäätiön ohje Sisusteiden paloturvallisuus RT (SIT , KH ) Asetus pehmustettujen istuinhuonekalujen paloturvallisuusvaatimuksista (743/90)(479/96) EN ISO 6941 EN 1102 Rakennustietosäätiön ohje Sisusteiden paloturvallisuus RT (SIT , KH )

9 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 9(11) 5. Vuodevarusteet 5. Bedding components Luokitus, Vuodevarusteet Classification, Bedding components Liikennevälineet Transportation vehicles 1. Materiaalit moottoriajoneuvoissa 1. Materials in motor vehicles 2. Materiaalit 2. Materials 3. Materiaalit ja tuotteet 3. Materials and products 4. Pinnoitteet ja kansimassat 4. Coverings and deck coverings 5. Pystysuorassa olevat materiaalit 5. Products in vertical configuration Syttyvyyteen perustuva luokitus ignitability test Palamisnopeus Flame spread properties Sulaminen Melting Poltto- ja voiteluaineen hylkimiskyky Capability to repel fuel or lubricant Palamattomuus Non combustibility, lämmöntuotto, savuntuotto, production of heat and production of smoke Liekin leviäminen Spread of flame Liekin leviäminen Spread of flame EN EN EN ISO 12952:-1 ja-2 EN Rakennustietosäätiön ohje Sisusteiden paloturvallisuus RT (SIT , KH ) Asetus patjojen paloturvallisuusvaatimuksista (57/91)(1360/96) ISO 3795 SFS 5337 DIN FMVSS 302 direktiivi 95/28 EY liite IV direktiivi 95/28 EY liite VI UN/ECE sääntö nro 118 liitteet 6 ja 8/Regulation No. 118 App 6 and 8 direktiivi 95/28 EY liite V UN/ECE sääntö nro 118 liite 7/Regulation No. 118 App 7 UN/ECE sääntö nro 118 liite 9/Regulation No. 118 App 9 IMO 2010 FTPC Part 1 ISO ja 2 IMO 2010 FTPC Part 5 ISO

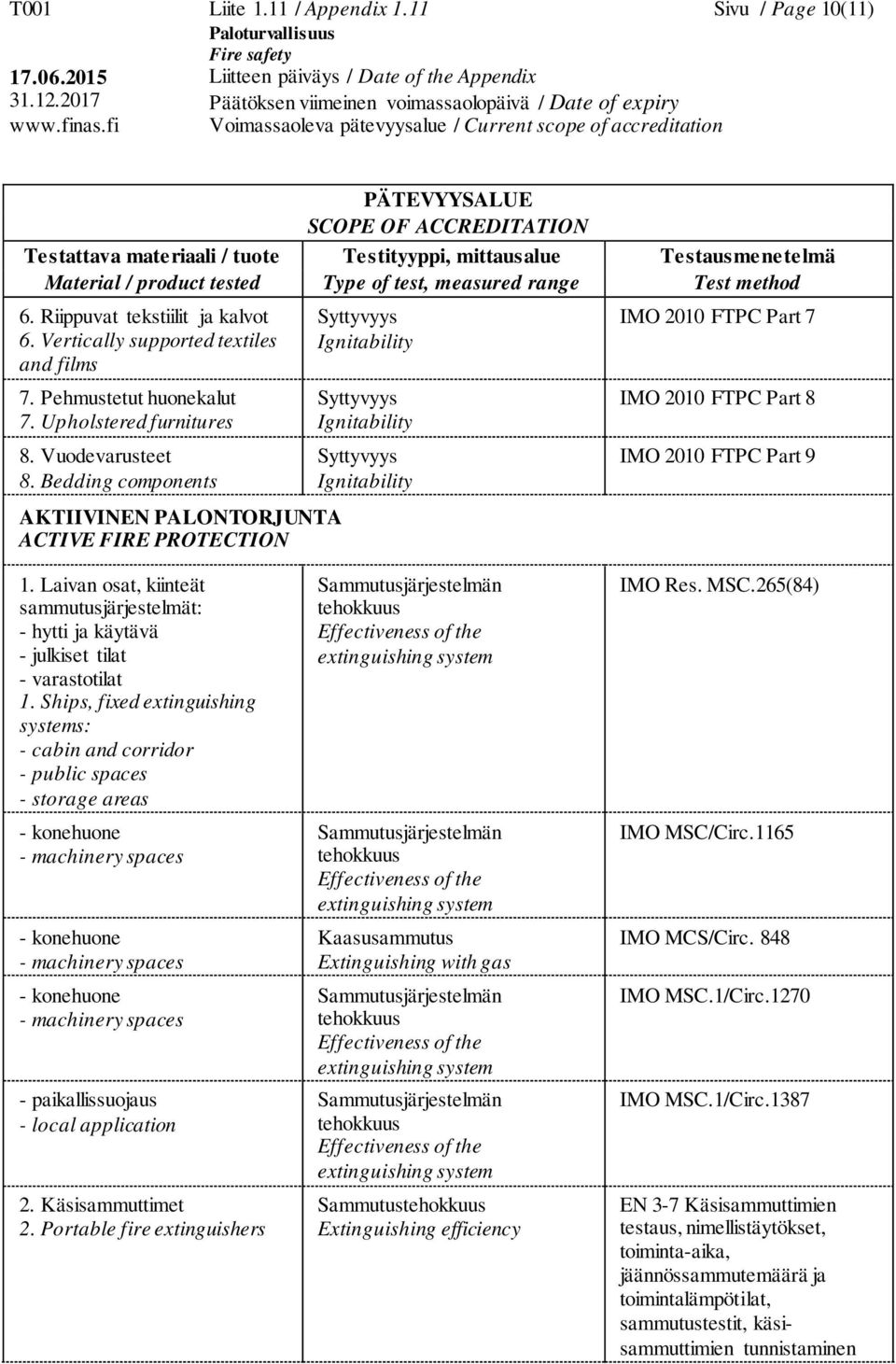

10 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 10(11) 6. Riippuvat tekstiilit ja kalvot 6. Vertically supported textiles and films 7. Pehmustetut huonekalut 7. Upholstered furnitures 8. Vuodevarusteet 8. Bedding components AKTIIVINEN PALONTORJUNTA ACTIVE FIRE PROTECTION IMO 2010 FTPC Part 7 IMO 2010 FTPC Part 8 IMO 2010 FTPC Part 9 1. Laivan osat, kiinteät sammutusjärjestelmät: - hytti ja käytävä - julkiset tilat - varastotilat 1. Ships, fixed extinguishing systems: - cabin and corridor - public spaces - storage areas - konehuone - machinery spaces - konehuone - machinery spaces - konehuone - machinery spaces - paikallissuojaus - local application 2. Käsisammuttimet 2. Portable fire extinguishers Sammutusjärjestelmän tehokkuus Effectiveness of the extinguishing system Sammutusjärjestelmän tehokkuus Effectiveness of the extinguishing system Kaasusammutus Extinguishing with gas Sammutusjärjestelmän tehokkuus Effectiveness of the extinguishing system Sammutusjärjestelmän tehokkuus Effectiveness of the extinguishing system Sammutustehokkuus Extinguishing efficiency IMO Res. MSC.265(84) IMO MSC/Circ.1165 IMO MCS/Circ. 848 IMO MSC.1/Circ.1270 IMO MSC.1/Circ.1387 EN 3-7 Käsisammuttimien testaus, nimellistäytökset, toiminta-aika, jäännössammutemäärä ja toimintalämpötilat, sammutustestit, käsisammuttimien tunnistaminen

11 T001 Liite 1.11 / Appendix 1.11 Sivu / Page 11(11) 3. Savunpoistopuhaltimet 3. Powered smoke and heat exhaust ventilators 4. Savunpoistoluukut 4. Natural smoke and heat exhaust ventilators 5. Savuhormit 5. Chimnies Toiminta korkeissa lämpötiloissa Functioning at high temperatures Ominaisuudet ja toimintavarmuus Properties and realiability Lämmönkestävyys Resistance to fire EN EN EN Resistance to fire, sootfire resistance, Hygiene, health and environmental, gas tightness, safety in use (thermal performance at nominal operating conditions, accidental human contact, condensate penetration resistance EN Resistance to fire, gas tightness, safety in use (thermal performance at nominal operating conditions, accidental human contact and condensate penetration resistance), measure of diameter of flexible flue liner EN 1859 Gas tightness, thermal performance test, condensate resistance
