1 KASETTIMALLINEN JÄÄHDYTYSPALKKI IQ STAR LYRA II TEKNISET TIEDOT

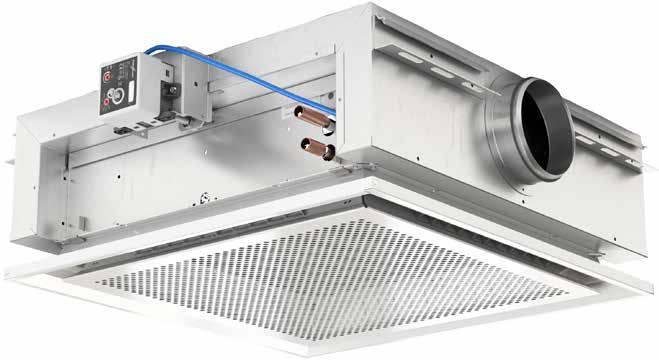

2 2 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot IQ STAR LYRA II KASETTIMALLINEN JÄÄHDYTYSPALKKI Kasettimallinen LYRA II on aktiivinen jäähdytyspalkki ilmanvaihtoon, jäähdytykseen ja lämmitykseen. Tämä ilmanjakojärjestelmä tarjoaa erinomaisen joustavuuden ja parhaan mukavuuden virtauskuvion säädön, Coanda Safety Control -järjestelmän ja säädettävän induktion ansiosta. Sitä voidaan käyttää perinteisenä vakioilmavirtaisena jäähdytyspalkkina tai Pitoiminnolla varustettuna erittäin monipuolisena IMS-jäähdytyspalkkina. Edistyksellinen Pi-toiminto tarjoaa lisäjoustavuutta tuomalla LYRA II järjestelmään paineesta riippumattomuuden ja tarpeenmukaisen ilmanvaihtotoiminnon. LYRA II mahdollistaa ilman jakamisen rakennuksen käyttöasteen mukaan ja tekee ilmanvaihtojärjestelmästä tehokkaan. Se voidaan toimittaa myös integroidulla säätölaitteistolla Plug & Play -asennusta varten. PIKAVALINTA Jäähdytys, W Tuloilma, l/s Käyrästössä on esitetty likimääräinen jäähdytysteho P tot W vesivirralla q w = 0,05 l/s, huone- ja tuloilmalämpötilan eron ollessa Δt = 8 C. Veden keskilämpötilan ja huonelämpötilan välinen ero, Δt = 8 C. Ilman kokonaispaine häviö 70 Pa. TOIMINNOT Ilmanvaihto Lämmitys ja jäähdytys Kompakti jäähdytyspalkki Säädettävä induktio Heittokuvion säätö Integroitu ohjaus Lisävarusteena: Tarpeenmukainen ilmanvaihto, paineesta riippumaton (Pi) TEKNISET TIEDOT Kompakti jäähdytyspalkki upotettuun tai vapaaseen asennukseen Takaa viihtyvyyden alhaisella lämpötila erolla ja vedottomat olosuhteet Ilmanjaon muuttamismahdollisuus tuo joustavuutta huonetilamuutoksiin Lisävarusteena paineesta riippumaton tarpeenmukainen ilmanvaihtotoiminto (Pitoimilaite) Sisältää kiinnityskannakkeet nopeaan ja helppoon asennukseen Saatavana kahtena eri kokona: mm mm Integroitu säätölaitteisto Plug & Play -asennukseen TILAUSESIMERKKI Kasettimallinen jäähdytyspalkki IQCC

3 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 3 RAKENNE JA TOIMINTA RAKENNE Tämä jäähdytyspalkki on saatavana kahtena eri kokona: mm ja mm asennettavaksi alaslaskettuun T-24-kattojärjestelmään. Lisävarusteet mahdollistavat integroinnin muihin kattojärjestelmiin. Mikäli kasettimallinen jäähdytyspalkki on varustettu lisävarusteena saatavalla kotelolla, se voidaan ripustaa vapaasti kattoon. Koko mm on varustettu Ø125 mm putkiliitännällä ja koko mm on saatavana Ø125 mm ja Ø160 mm kanavaliitännöillä. MATERIAALI JA PINTAKÄSITTELY Jäähdytyspalkin kotelo on pääosin sinkittyä teräslevyä. Etulevy on polttomaalattu valkoiseksi: vakioväri on RAL 9003, kiilto 30%, mikä vastaa NCS 0500-N:ää. Patterin lamellit ovat alumiinia ja putket kuparia ja niiden Ø ulko = 15 mm. Suurin käyttöpaine on 1,6 MPa. COANDA SAFETY CONTROL (CSC) Coanda Safety Control (CSC) on toiminto, joka ylläpitää Coanda-ilmiön (ilmavirran kiinnittymisen kattoon) varmistaen samalla mahdollisimman hyvän jäähdytystehon. Tämä toteutetaan säätämällä etulevyn asentoa. Pienillä ilmavirroilla ja matalissa paineissa etulevy voi olla tarpeen säätää korkeimpaan asentoonsa, jotta coandailmiö säilyisi. Suurilla ilmavirroilla ja korkeissa paineissa coandailmiö on helppo ylläpitää, joten etulevy voidaan säätää alimpaan asentoon, mikä parantaa jäähdytys- ja lämmitystehoa noin 5-10%. Etupaneelia säädetään vetämällä tai työntämällä sitä niin, että se napsahtaa haluttuun asentoon. TOIMINNOT Kasettimallinen jäähdytyspalkki LYRA II on varustettu ilmanohjauksella ja säätölaitteet sisältyvät lisätarvikkeena. Tällä yhdistelmällä saadaan joustava kokoonpano sisäilman mitoittamiseen. Ilmavirta voidaan säätää vivuilla (Energy Control -säätö) muuttamalla auki olevien suuttimien määrä kanavassa. Tämä on helppo tehdä käyttöönoton yhteydessä. Ilmavirran jakamisen ja kapasiteetin helpon säädön ansiosta järjestelmä on helppo mukauttaa muuttuviin olosuhteisiin. Vakiomallisessa jäähdytyspalkissa on toimitettaessa maksimimäärä suuttimia auki oletusarvona (suutinta 36). Kasettimallinen jäähdytyspalkki LYRA II on varustettu Coanda Safety Control -säätötoiminnolla. Se voidaan asettaa korkean tehon tilaan (etulevy alimmassa asennossa) ja normaalitehon tilaan (etulevy ylimmässä asennossa). CSC-toimintoa tulee käyttää pienillä ilmavirroilla varmistamaan ilmavirran pysyminen kattopinnassa. Korkean tehon tila saavutetaan, kun etulevy on alimmassa asennossaan. Tätä tilaa ei tule käyttää alle 50 Pa:n paineissa. Tämä jäähdytyspalkki on suunniteltu monipuoliseksi useilla toiminnoilla, jotka on saatavana lisävarusteena perusmalliin. Saatavana olevia lisätoimintoja ovat Pitoiminto (IMS), virtauskuvion säätötoiminto (FPC, Flow Pattern Control) sekä ohjaus- ja säätölaitteet. HEITTOKUVION SÄÄTÖ (FPC) Heittokuvion säätötoiminto FPC (Flow Pattern Control) takaa erinomaisen joustavuuden. Heittokuvion säätötoiminto (FPC) ja patentoitu Energy Control -säätötoiminto antavat yhdessä ainutlaatuiset ominaisuudet tälle jäähdytyspalkille. FläktGroupin FPC-ilmanohjaimella ilman suuntaa on helppo säätää suuntaamalla muovilevyt uudelleen oheisen kuvan mukaisesti ENERGY CONTROL-SÄÄTÖ Jäähdytyspalkin ilmavirta on helppo säätää patentoidulla Energy Control -energiansäätöjärjestelmällä. Se koostuu säädettävistä suuttimista, jotka on asennettu kiskoille, jotka voidaan asetella symmetriselle 4-tieheittokuviolle säätämällä suutinta jäähdytyspalkin kummallakin puolella olevan ilmaisimen mukaan. Suuttimia säädetään kummallakin pitkällä sivulla olevalla vivulla

4 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 4 Alla olevassa kuvassa on esitetty tapaus, jossa ilmavirran suunta asetetaan 30 :seen kahteen suuntaan ja ilmamäärä säädetään Energy Control -säädöllä saman suuruisiksi jokaiselle sivulle koon 120 laitteessa. Näillä kokoonpanovaihtoehdoilla saadaan tehokas ja mukava sisäilma koko huoneessa. Alla olevassa kuvassa on esitetty tapaus, jossa ilmavirran tarve on suuri. Energy Control -säätö on symmetrisessä asetuksessa, mutta ilmanohjaimet asetetaan 30 kulmaan vastakkaisissa yksiköissä ilmavirtojen törmäyksen estämiseksi. PI-TOIMINTO (LISÄVARUSTE) Tarpeenmukaista ilmanvaihtoa varten jäähdytyspalkkiin on asennettava Pi-toiminto. Tämän toiminnon avulla toimilaite vaihtaa suuttimen asentoa automaattisesti ensiöilmavirran muuttamiseksi. Jäähdytyspalkki pystyy seuraamaan erilaisia toimintasekvenssejä valitusta säätimestä riippuen. Erilaisia ilmavirtoja voidaan asettaa läsnäolon mukaan tai ilmanlaatua voidaan hallita säätimeen kytketyn CO2-anturin avulla. Toimilaitteeseen voidaan asettaa kolme parametria: V0 tyhjälle huoneelle, Vmin normaalille läsnäololle Vmax (tehostettu) suurelle läsnäolotasolle. STRA-24-huonesäätimeen on tarjolla eri toimintaparametreja: OFF, valmius, tyhjä huone, läsnäolo ja tehostettu. Jokaiselle tilalle voidaan valita eri sekvenssit veden ja ilman välille: jäähdytys ilman vapaajäähdytystä, jäähdytys vapaajäähdytyksellä ja CO2-tason mukainen ilmavirta. Pi-toiminto pitää ilmavirran asetusarvossa kanavan painevaihteluista huolimatta. Paineesta riippumattomuuden ansiosta Pi-toiminto on helppo jälkiasentaa ja käyttää missä tahansa kanavistossa. Pi-toiminnolla varustetulla jäähdytyspalkilla saadaan tasainen ilmanvaihto myös lämmitystilassa. Tämä saavutetaan lisäämällä ilmavirtaa lämmitystarpeen ja huoneen käyttöasteen kasvaessa. Suuremman ilmavirran tasoa lämmitystilassa voidaan säätää STRA-24:n parametrilla 49. Huomaa Pi-toimintoa käytettäessä, että induktio on aina symmetrinen ja huonesäädin tarvitaan Pi-toiminnon käyttämiseksi läsnäoloanturin kanssa. Kanavapaine on pidettävä välillä 40 ja 140 Pa. LIITÄNTÄ LYRA II -jäähdytyspalkissa on kaksi liitäntävaihtoehtoa. Yksi ilmaliitäntä vesiliitännän oikealla puolella ilmavirran suuntaan katsottuna Katso kuva 1, sivu 3. Kaksi ilmaliitäntää, yksi kummallakin pitkällä sivulla. Irrotettavan kannen avulla asennuspaikalla voidaan valita, kumpaa ilmaliitäntää käytetään ja kumpi peitetään. Katso kuva 2, sivu 3. Toimilaitteen ilmavirta-asetus Läsnäolon Vmax maks. ilmavirta (tehostettu tila) Läsnäolon Vmin min. ilmavirta Tyhjän V0 huoneen ilmavirta 0 Kuva 1: Yksi ilmaliitäntä 2 10 Huonesäätimen viesti (V) VAROITUS! Jos Pi-toiminto on jälkiasennettu, jäähdytyspalkkia ennen ei tarvita säätöpeltiä. Mahdolliset aiemmin asennetut säätöpellit on asetettava täysin aukiasentoon tai irrotettava. OHJEET Kuva 2: Kaksi ilmaliitäntää FläktGroup DC_9799FI_ _R2 Asennusta, kunnossapitoa ja käyttöönottoa varten on saatavana erilliset ohjekirjat osoitteesta Oikeudet muutoksiin pidätetään

5 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 5 JÄÄHDYTYSTEHON/LÄMMITYKSEN TEKNISET TIEDOT JÄÄHDYTYSTEHON LYRA II NORMAALI ILMAVIRTA, Ø125 MM Taulukko 1: - Painehäviö, Δp w = 5,2 kpa Suutin q air P kok, W: ssa Δt, C P patt, W: ssa Δt, C L A10 mm l/s db(a) 06 5, < , < , < , < , < , <20 LYRA II SUURI ILMAVIRTA, Ø125 MM Taulukko 2: -: Painehäviö, Δp w = 5,2 kpa Suutin q air P kok, W: ssa Δt, C P patt, W: ssa Δt, C L A10 mm l/s db(a) 06 8, < , < , < , , , LYRA II NORMAALI ILMAVIRTA, Ø125 MM Taulukko 3: Painehäviö, Δp w = 9,1 kpa Suutin q air P kok, W: ssa Δt, C P patt, W: ssa Δt, C L A10 mm l/s db(a) 06 10, < , < , < , < , , LYRA II SUURI ILMAVIRTA, Ø125 MM Taulukko 4: Painehäviö, Δp w = 9,1 kpa Suutin q air P kok, W: ssa Δt, C P patt, W: ssa Δt, C L A10 mm l/s db(a) 06 15, < , < , , , , LYRA II SUURI ILMAVIRTA, Ø160 MM Taulukko 5: - Painehäviö, Δp w = 9,1 kpa Suutin q air P kok, W: ssa Δt, C P patt, W: ssa Δt, C L A10 mm l/s db(a) 06 15, < , < , < , , , LÄMMITYS LYRA II NORMAALI ILMAVIRTA, Ø125 MM Taulukko 6: Painehäviö, Δp w = 6 kpa Suutin q air P patt lämm, W: ssa Δt, C L A10 mm l/s db(a) 06 5, < , < , < , < , < , <20 LYRA II SUURI ILMAVIRTA, Ø125 MM Taulukko 7: Painehäviö, Δp w = 6 kpa Suutin q air P patt lämm, W: ssa Δt, C L A10 mm l/s db(a) 06 8, < , < , < , , , LYRA II NORMAALI ILMAVIRTA, Ø125 MM Taulukko 8: Painehäviö, Δp w = 10 kpa Suutin q air P patt lämm, W: ssa Δt, C L A10 mm l/s db(a) 06 10, < , < , < , < , , LYRA II SUURI ILMAVIRTA, Ø125 MM Taulukko 9: Painehäviö, Δp w = 10 kpa Suutin q air P patt lämm, W: ssa Δt, C L A10 mm l/s db(a) 06 15, < , < , , , , LYRA II SUURI ILMAVIRTA, Ø160 MM Taulukko 10: Painehäviö, Δp w = 10 kpa Suutin q air P patt lämm, W: ssa Δt, C L A10 mm l/s db(a) 06 15, < , < , < , , , Huomaa: Painehäviö on vesivirran mukana q w = 0.05 l/s

6 6 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot TECHNICAL AND SOUND DATA EDELLYTYKSET JÄÄHDYTYSTEHOTAULUKOILLE Palkin kokonaisjäähdytysteho Pkok = patterin jäähdytysteho Ppatt + tuloilman jäähdytysteho Pilma. Ilmapuolen kokonaispainehäviö 70 Pa. Vesivirta 0,05 l/s piiriä kohti. Δt=8 C huonelämpötilan ja veden keskilämpötilan välillä. Δt=8 C huonelämpötilan ja tuloilman lämpötilan välillä. Muiden kuin 0,05 l/s vesivirtausten tehot saadaan Fläkt- Groupin tuotevalintaohjelmalla, SELECT (select.flaktgroup.com). Nämä taulukot perustuvat kokeisiin, jotka on suoritettu standardin EN mukaisesti. Tämän standardin tarkoituksena on antaa mahdollisuus verrata erilaisia jäähdytyspalkkeja toisiinsa samoilla tirdoilla. Ulkoista lämmönsiirtomenetelmää on käytetty kohdistamalla lämmitys tasaisesti lattioihin ja seiniin niin, että patterin lämpötila on sama kuin lämpötila 1,1 m korkeudella lattiasta (istumakorkeudella). Todellisuudessa lämpötilaero on yleensä 1 C. Siksi lämpötilaan Δt tulisi lisätä 1 C palkin ylimitoituksen välttämiseksi. Tällöin taulukon arvot voivat kasvaa 10 %. Siksi ei ole harvinaista, että SELECT-ohjelman valintoihin on lisättävä 1 C katto- ja huonelämpötilan välille. SOUND POWER LEVEL LYRA II Korkeus K okt db, Oktaavikaista, keskitaajuus, Hz Tol. +/ Äänentehotasot oktaavikaistoittain saadaan laskemalla yhteen äänenpainetaso L A10, db(a), ja edellä olevassa taulukossa ilmoitetut korjaukset K okt seuraavan kaavan mukaisesti: L W = L A10 + K okt Korjaus K okt on keskiarvo jäähdytyspalkin käyttöalueella. ÄÄNENVAIMENNUS Jäähdytyspalkin keskimääräinen äänenvaimennus ΔL kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen. Äänenvaimennus syöttöputkessa säteen ΔL, db LYRA II Oktaavikaista, keskitaajuus, Hz Tol. +/ MÄÄRITELMÄT ql P kok P patt P patt lämm Δt Δ pw Tuloilmavirta, l/s Kokonaisjäähdytysteho, W Patterin jäähdytysteho, W Patterin lämmitysteho, W Huonelämpötilan ja veden keskilämpötilan välinen ero, C Veden painehäviö, kpa Δt w ( C) = P patt (W) / 208 Δt w (US imperial) - Δt w ( F) = P Patt (BTU/tim) / LA10 Äänenpainetaso huoneessa, jossa huonevaimennus 10 m², db(a)

7 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 7 JÄÄHDYTYSTEHON KORJAUS MUILLE VESIVIRROILLE KUIN 0,05 L/S PAINEHÄVIÖ Δp VESIJÄÄHDYTYS IQCC-120 IQCC p w, kpa ,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,1 q w, l/s P tot = jäähdytysteho ilma + patteri P patt = patterin jäähdytysteho

8 8 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot MITTA- JA PAINOTIEDOT LYRA II-060, UPOTETTU = Jäähdytysvesi sisään = Jäähdytysvesi ulos = Lämmitysvesi sisään = Lämmitysvesi ulos Øa Øb h1 h2 h3 h4 h5 h6 L1 L2 L3 L4 L5 L6 w1 w2 w3 w4 w5 w , LYRA II-060, VAPAASTI ASENNETTAVA = Jäähdytysvesi sisään = Jäähdytysvesi ulos = Lämmitysvesi sisään = Lämmitysvesi ulos Øa Øb b c h1 h2 h3 h4 L w1 w2 w , ,5 Ilmaliitäntä on uros. Vesiliitännät ovat uroksia. Versio Paino toimitettaessa Paino käytön aikana (sis. vesi) Paino käytön aikana (sis. vesi) Jäähdytys Jäähdytys ja lämmitys LYRA II-060, upotettu 16 kg 17 kg 18 kg LYRA II-060, vapaasti asennettava 18 kg 19 kg 20 kg

9 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 9 LYRA II-120, UPOTETTU = Jäähdytysvesi sisään = Jäähdytysvesi ulos = Lämmitysvesi sisään = Lämmitysvesi ulos Øa1 Øa2 Øb h1 h2 h3 h4 h5 h6 h7 h8 L1 L2 L3 L4 L5 L6 w1 w2 w3 w4 w5 w LYRA II-120, VAPAASTI ASENNETTAVA = Jäähdytysvesi sisään = Jäähdytysvesi ulos = Lämmitysvesi sisään = Lämmitysvesi ulos Øa1 Øa2 b Øb c h1 h2 h3 h4 h5 L w1 w2 w , ,5 Ilmaliitäntä on uros. Vesiliitännät ovat uroksia. Versio Paino toimitettaessa Paino käytön aikana (sis. vesi) Paino käytön aikana (sis. vesi) Jäähdytys Jäähdytys ja lämmitys LYRA II-120, upotettu 29 kg 31 kg 32 kg LYRA II-120, vapaasti asennettava 31 kg 33 kg 34 kg

10 10 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot LISÄVARUSTEET JÄÄHDYTYSPALKIN ASENNUS VAIJERILLA QFAZ Kasettimallinen jäähdytyspalkki voidaan myös kannakoida vaijereilla. Siinä tapauksessa palkin korkeutta on helppo säätää portaattomalla kiinnityslaitteella. Tämän tyyppinen asennustapa sopii metalli- tai betonikattoihin. Vaijeri voidaan vaihtoehtoisesti kiinnittää yksinkertaisesti kiertämällä se katossa olevaan tankoon. Joka pakkaus sisältää erityisen betonikattokiinnitykseen sopivan kannakkeen. Jäähdytyspalkin asennuskorkeutta on helppo säätää lukitusjärjestelmän avulla. Kuva 4: QFAZ-18 QFAZ Jos asennuskorkeutta on säädettävä, voidaan tilata myös ripustusraudat ja kierretangot M8 (QFAZ-12). QFAZ-11-1 QFAZ-12 QFAZ Kuva 5: QFAZ-12 QFAZ-12 QFAZ Kuva 6: Ripustusrauta QFAZ-11 QFAZ-11 VAPAASTI RIPUSTETTU Jäähdytyspalkki voidaan sovittaa vapaaseen asennukseen. Se toteutetaan lisätarvikkeella IQAZ-33, joka koostuu vaipasta ja etulevyliittimestä. Tämä lisätarvike sovitetaan kasettiin sen riippuessa katosta. Vapaa-asennusmallissa ilman puhallusaukko on suunniteltu erityisesti ohjaamaan ilmavirtaa hieman ylöspäin. Tämä pienentää ilman virtausnopeutta oleskeluvyöhykkeellä ja varmistaa, että huoneilma sekoittuu jäähdytettyyn ilmaan ennen kuin se laskeutuu oleskeluvyöhykkeelle. Ilman suuntaaminen ylöspäin parantaa tuloilman sekoittumista huoneilmaan. Kuva 3: QFAZ ASENNUS KIINNITYSKANNAKKEELLA QFAZ-18 Ripustusrauta mahdollistaa jäähdytyspalkin kannakoinnin kattoon. Joka palkkipituutta varten tarvitaan kaksi kannaketta. Kannakkeet voidaan tilata erikseen tai yhdessä jäähdytyspalkin tilauksen kanssa. Ripustusraudat voidaan kiinnittää suoraan kattoon tai kanavan kannakkeisiin. Jäähdytyspalkki kiinnitetään yksinkertaisesti painamalla palkkia kannaketta vasten, kunnes se napsahtaa paikalleen. Työkaluja ei tarvita. Tämän jälkeen jäähdytyspalkkia voi säätää pituussuunnassa liu uttamalla kannaketta palkin kiinnityskohtien välillä. Sivusuuntaan säätäminen tehdään liu uttamalla kierretankoa kannakkeen urissa.

11 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 11 KANAVAKOTELO Kanavakotelo (IQAZ-33) on saatavana kolmena kokona vesiputkien ja ilmakanavien piilottamista varten: cm cm cm HUONESÄÄDIN STRA-24 STRA-24 on kommunikoiva, valmiiksi ohjelmoitu huonesäädin lämpötilan ja huoneiden CO2-pitoisuuden säätöön. Se hallitsee vesipatterin toimilaitetta ja Pitoiminnon toimilaitetta. Siinä on kommunikointivalmius ja se soveltuu tiloihin, joille asetetaan korkeat mukavuusja virransäästövaatimukset. STRA-24 pystyy optimoimaan huoneiden energiankulutuksen eri huonevaatimusten perusteella: läsnäolo, CO 2 -taso, ympäristön olosuhteet (vapaajäähdytys) ja aikataulu. Saatavana on erilaisia käyntitiloja: OFF, valmius, läsnäolo ja tehostettu. Jokaiselle tilalle voidaan valita eri sekvenssit veden ja ilman välille: jäähdytys ilman vapaajäähdytystä, jäähdytys vapaajäähdytyksellä ja CO -tason mukainen ilmavirta. Lisätietoja tästä tuotteesta, venttiileistä, toimilaitteista ja lisävarusteista, ks.stra-24 tekninen esite. SUUTTIMEN TOIMILAITE PI-TOIMINTOA VARTEN Kuva 7: IQAZ-33 IQAZ-33 ILMAUSNIPPA (IQAZ-32) Ilmausnippa on saatavana tilauksesta Kuva 10: STRA-24 Huonesäädin Kuva 11: STRZ-70 Toimilaite JA venttiili Kuva 8: Ilmausnippa Tämä jäähdytyspalkki voidaan tilata paineesta riippumattomalla ilmavirran säätötoiminnolla, ja se edellyttää toimilaitteen IQAZ-35 asennuksen suutinkiskon liikuttamiseen. Toimilaite voidaan toimittaa myös irrallisena jälkiasennusta varten. JOUSTOLETKUT (IQAZ-19) Joustavat liitinletkut on saatavana työntöliitännällä nopeata asennusta varten. Kuva 12: IQAZ-35 Kuva 9: IQAZ-19 joustoletku työntöliitännällä. Lisätietoja asennusmenetelmistä on annettu tämän jäähdytyspalkin asennusohjeessa.

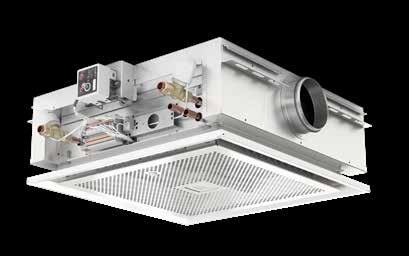

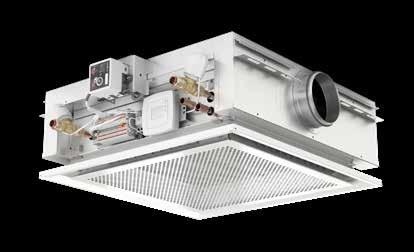

12 12 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot CONTROLS INTEGROITU OHJAUS LYRA II on saatavana integroidulla ohjauksella tilaamalla lisätarvike STRZ-76. Huonesäädin voidaan siihen halutusta pääsystä riippuen sijoittaa kolmeen eri paikkaan. Toimilaitteet ja venttiilit on asennettu LYRA II:een tehtaalla.se toimitetaan puristusliittimillä. Asentaja voi erittäin helpolla toimenpiteellä liittää sen ilman vuotoriskiä. Venttiilit, valinnainen kondenssianturi ja valinnainen PIR-läsnäoloanturi on johdotettu tehtaalla kasettiyksikön sivulle asennettuun riviliittimeen. Läsnäoloanturi on asennettu ja integroitu etulevyyn. Jos valitaan Pi-toimilaite (IQAZ- 35), myös se voidaan johdottaa riviliittimeen. Integroitu ohjaus sisältää vakiona Modbus- tai Bacnet- yhteyden ja se mahdollistaa yhdistämisen suoraan IPSUM-järjestelmään ilman IPSUM-liitäntäyksikköä. Huonesäätimestä käsin on mahdollista suorittaa käyttöönotto, nostaa ja laskea lämpötilaa ja saada tärkeimmät tiedot näyttöön. Lisätietoja tästä tuotteestaja sen lisävarusteista, ks. STRA-24 Tekninen luettelo ja STRA Lisävarusteluettelo. ORJA - SLAVE Koodi: STRZ cc-1-ee Liitäntäkaapeli: YES Ulkoinen lämpötila-anturi sisältyy: Cooling/Heating Soveltuu jäähdytettyyn palkin korkeuteen: NO SIVULLE ASENNETTU Huonesäädin on tehtaalla asennettu ja johdotettu LYRA II:n lyhyelle sivulle. Tässä rakenteessa käytetään patterin alapuolelle asennettua ulkoista lämpötila-anturia. Lämpötila- ja lauhde-(lisävaruste) anturit on johdotettu tehtaalla. Koodi: STRZ cc-1-ee Liitäntäkaapeli: YES Ulkoinen lämpötila-anturi sisältyy: Cooling 1) Soveltuu jäähdytettyyn palkin korkeuteen: YES 1) Heating extra. Wall mounted temperature sensor needed. ETULEVYYN INTEGROITU Rinnakkaisohjaukseen. Paikan päällä asentajan on kytkettävä huonesäädin pääpalkista LYRA II:n sivulla olevaan riviliittimeen. Koodi: STRZ cc-1-ee Liitäntäkaapeli: YES Ulkoinen lämpötila-anturi sisältyy: Cooling/Heating Soveltuu jäähdytettyyn palkin korkeuteen: NO TOIMITETAAN IRRALLISENA Huonesäädin on tehtaalla asennettu ja johdotettu LYRA II:n etulevyyn. Tässä rakenteessa käytetään huonesäätimen sisällä olevaa huoneanturia. Lauhdeanturi (lisävaruste) on johdotettu tehtaalla. Säätimessä on kaksi asentoa, jotta se olisi aina etulevyn pinnan tasossa (käytettäessä coanda safety control - toimintoa). Huonesäädin toimitetaan irrallisena. Paikan päällä asentajan on kytkettävä huonesäädin LYRA II:n sivulla olevaan riviliittimeen. Tässä rakenteessa käytetään huonesäätimeen integroitua lämpötila-anturia. Lauhdeanturi (lisävaruste) on johdotettu tehtaalla. Koodi: STRZ cc-1-ee Liitäntäkaapeli: YES Ulkoinen lämpötila-anturi sisältyy: Cooling 1) Soveltuu jäähdytettyyn palkin korkeuteen: NO 1) Heating extra. Wall mounted temperature sensor needed.

13 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 13 TUOTETUNNUS JA LISÄVARUSTEET TUOTETUNNUS Kasettimallinen jäähdytyspalkki Nimellispituus (aaa) 060 = 60 cm 120 = 120 cm Liitäntävaihtoehto (bb) 12 = Vesiliitäntä ilmaliittimen vasemmalla puolella 16 = 2 liitintä (vaihtoehtoinen liitäntä) Vesi lähellä ilmaliitäntöjä Patteri (c) 1 = Jäähdytys 2 = Jäähdytys ja lämmitys 3 = Jäähdytys ja ilmausnippa 4 = Jäähdytys ja lämmitys ja ilmausnippa IQCC-aaa-bb-c-dd-e LISÄVARUSTEET Pi-toiminnon toimilaite (Modbus tietoliikenteellä) Jäähdytyspalkki (bb) 03 = IQCC, Ø = IQCC, Ø160 IQAZ-35-bb-c-1-e Kaapelitoteutus (c) 1 = Kaapeli 1 m ilman kosketinta 2 = Kaapeli 80 mm RJ45-koskettimella (naaras) IPSUM liitäntäyksikön kanssa käyttöä varten, ei yhteensopiva STRZ-76:n kanssaa) 1) 1) Huomaa, että RJ45-koskettimen toimitusaika on pidempi. Asennus (e) 1 = Asennettu jäähdytyspalkkiin 2 = Toimitetaan irrallisena Energy Control -säätö (dd) 01 = Vakioilmavirta, ilman FPC-toimintoa, Ø = Vakioilmavirta, FPC-toiminto, Ø = Suuri ilmavirta, ilman FPC-toimintoa, Ø = Suuri ilmavirta, FPC-toiminto, Ø = Suuri ilmavirta, ilman FPC-toimintoa, Ø160 (vain aaa = 120) 06 = Suuri ilmavirta, FPC-toiminto, Ø160 (vain aaa = 120) Esiaseteltu Pi-toimilaite k100% (bbb) 335 = IQCC-060-bb-c-01/02-e 570 = IQCC-060-bb-c-03/04-e 585 = IQCC-120-bb-c-01/02-e 940 = IQCC-120-bb-c-03/04-e 960 = IQCC-120-bb-c-05/06-e IQAZ-36-bbb-cccccc Kannakointivaihtoehdot (e) 0 = Asennettavaksi alaslaskettuun kattoon 1 = Vapaaseen asennukseen (IQAZ-33 on tilattava erikseen) IlmavirtaV 0, V min, V max in l/s (cccccc) 2) cc---- = V0 --cc-- = Vmin ----cc = Vmax 2) Tilausesimerkki alla: Esimerkki: IQAZ k100% = 3.35 V0 = 2 l/s Vmin = 4 l/s Vmax = 20 l/s

14 14 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot ACCESSORIES CODES Toimilaite ja venttiili Siemens STRZ-70-bb-cc-0-1 Integroitu ohjaus STRZ-76-bb-cc-d-ee Venttiili (bb) 00 = Ilman 01 = DN15 (kvs 0,25 1,9) naaras 1/2 venttiilitulo 02 = DN20 (kvs 0,25 2,6) naaras 3/4 venttiilitulo 03 = DN25 (kvs 0,25 2,6) naaras 1 venttiilitulo 11 = DN15 (kvs 0,25 1,9) puristusrengas venttiilitulo 21 = DN15 (kvs 0,25 1,9) työntöliitäntä venttiilitulo 41 = DN15 Paineesta riippumaton (kvs l/h) naaras 1/2 venttiilitulo 42 = DN20 Paineesta riippumaton (kvs l/h) naaras 3/4 venttiilitulo 43 = DN25 Paineesta riippumaton (kvs l/h) naaras 1 venttiilitulo 51 = DN15 Paineesta riippumaton (kvs l/h) puristusrengas venttiilitulo 61 = DN15 Paineesta riippumaton (kvs l/h) työntöliitäntä venttiilitulo Venttiilin toimilaite (cc) 00 = Ilman 01 = 24 V NC kaapeli 1 m 11 = 24 V EI kaapeli 1 m 21 = 230 V NC kaapeli 1 m 31 = 230 V EI kaapeli 1 m Kotelointi vapaaseen asennukseen (vain IQCC-aaa-12-c-dd-1) IQAZ-33-bbb-c-ddd Säätimen sijainti (bb) 00 = Ilman huonesäädintä (orja) 01 = Toimitetaan irrallisena 02 = Asennettu lyhyelle sivulle (vain e = 0 IQCC:ssä) 03 = Integroitu etulevyyn Anturit ja venttiilisarja (venttiili ja toimilaite) (cc) 00 = ilman anturia, venttiiliä ja toimilaitetta, jäähdytys 01 = Jäähdytysventtiilisarja 02 = Jäähdytysventtiilisarja, kondenssianturi 03 = Jäähdytysventtiilisarja, läsnäoloanturi 04 = Jäähdytysventtiilisarja, kondenssianturi, läsnäoloanturi Vaihtoehdot vain versioille bb = 00 & = Jäähdytys- ja lämmitysventtiilisarja 06 = Jäähdytys- ja lämmitysventtiilisarja, kondenssianturi 07 = Jäähdytys- ja lämmitysventtiilisarja, läsnäoloanturi 08 = Jäähdytys- ja lämmitysventtiilisarja, kondenssianturi, läsnäoloanturi 09 = ilman anturia, venttiiliä ja toimilaitetta, jäähdytys/lämmitys Liitäntä (d) 1 = Riviliitin Jäähdytyspalkki (ee) 03 = IQCC = IQCC-120 Koko (bbb) 060 = 60 cm 120 = 120 cm Malli (c) 1 = Jäähdytys, Ø125 2 = Jäähdytys ja lämmitys, Ø125 3 = Jäähdytys, Ø160 (vain IQCC-120) 4 = Jäähdytys ja lämmitys, Ø160 (vain IQCC-120) 5 = Jäähdytys, Ø125 IQAZ-35:llä 6 = Jäähdytys ja lämmitys, Ø125 IQAZ-35:llä 7 = Jäähdytys, Ø160 IQAZ-35:llä (vain IQCC-120) 8 = Jäähdytys ja lämmitys, Ø160 IQAZ-35:llä (vain IQCC-120) Kanavan kotelointi (ddd) 000 = ilman 050 = cm 090 = cm 170 = cm Kiinnityskannakkeet 2 kpl pakkaus, maalaamaton 1 kpl / palkki Kannakointitangot 2 kpl pakkaus. Pituus 500 mm 2 kpl / palkki Kiinnike (ripustukseen vaijerilla) Täydellinen sarja yhteen kasettimalliseen jäähdytyspalkkiin 4 vaijeria, 4 betonikiinnikettä Joustoletku Pituus = 550 mm Ilmausnippa QFAZ M8 QFAZ-12 QFAZ IQAZ IQAZ

15 Kasettimallinen jäähdytyspalkki IQ Star LYRA II - Tekniset tiedot 15 TILAUSESIMERKKI TILAUSESIMERKKI Seuraava esimerkki kuvaa tyypillisten lisävarusteiden tilauksen. Lisätietoja tilauksista tai erikoisyksiköiden erityisvaatimuksista saat ottamalla yhteyden sanat kirjoitettu yhteen myyntikonttoriin. FläktGroupin myyntikonttoriin. Tilausesimerkki huoneelle, jossa 5 jäähdytyspalkkia. Palkit lasketaan 120 cm pituisena vaaditulle ilmavirralle ja jäähdytysteholle tuotteiden valintatyökalussa SELECT (select.flaktgroup. com). JÄÄHDYTYSPALKIT Tuotetunnukset Kuvaus Määrä IQCC WEGA II jäähdytyspalkki, vesijäähdytys ja -lämmitys ja ilmausnippa, FPC, 5 QFAZ Kiinnike, 2 kpl sarja asennusta varten 5 LISÄVARUSTE TARPEENMUKAISEEN ILMANVAIHTOON Tuotetunnukset Kuvaus Määrä IQAZ Pi-toiminto, suuttimen toimilaite, 1 kpl / jäähdytyspalkki 5 VENTTIILIT, TOIMILAITTEET JA JOUSTOLETKUT Tuotetunnukset 1) Kuvaus Määrä STRAZ ) Venttiili + venttiilin toimilaite 10 IQAZ Joustoletku, työntöliitin 10 OHJAUS- JA SÄÄTÖLAITTEET Tuotetunnukset 1) Kuvaus Määrä STRA Huonesäädin 1 STRZ Irrallinen lämpötila-anturi 1 STRZ-16-1 Kosteusanturi 1 STRZ-24-1 Muuntajaa) 1) 1 OHJAUSVAIHTOEHDOT TARPEENMUKAISEEN ILMANVAIHTOON Tuotetunnukset 1) Kuvaus Määrä STRZ-09-2 Läsnäoloanturi (yhden toimiston sovellukselle) 1 STRZ CO 2 -anturi (kokoushuoneeseen) 1 TOIMINTAVALMIS Tuotetunnukset Kuvaus Määrä IQCC Jäähdytyspalkki WEGA II, vesijäähdytys ja FPC, T24-kattoon 300 mmpidennetyllä vaipalla 1 STRZ Integroidut säätimet etulevyssä, sis. venttiilisarja (venttiili ja toimilaite),kondenssi- ja läsnäoloanturi. 1 1) Lisätietoja on annettu STRA-24:n teknisessä käsikirjassa..
