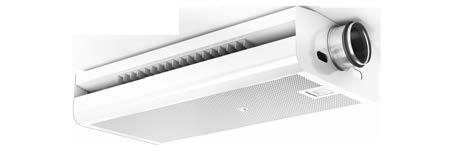

1 Jäähdytyspalkki iq Star NOVA II Toiminnot Ilmanvaihto Vesiläitys ja -jäähdytys Säädettävä induktio Heittokuvion säätö Lisävarusteena: Tarpeenmukainen ilmanvaihto, paineesta riippumaton, valaistusja säätimet NOVA II jäähdytyspalkki on aktiivinen jäähdytyspalkkijärjestelmä ilmanvaihtoon, jäähdytykseen ja läitykseen. Tämä diffuusiojärjestelmä tarjoaa mukavuutta ja monipuolisuutta säädettävään induktioon yhdistetyn virtauskuvion FPD-säädön ansiosta. Edistyksellinen Pi-toiminto tarjoaa lisäjoustavuutta tuomalla järjestelmään tarpeenmukaisen ilmanvaihtotoiminnon. Ilma jaetaan rakennuksen käyttäjien läsnäolon mukaan ja tekee LVI-järjestelmästä erittäin tehokkaan. NOVA II Pitoiminnolla varustettuna on paineesta riippumaton, mikä tekee järjestelmästä sopivan erilaisiin kanavistoihin. Pikavalinta Tekniset tiedot Aktiivinen jäähdytyspalkki vapaaseen asennukseen Takaa viihtyvyyden alhaisella lämpötilagradientilla ja ilman vetoa - FPC + EC Ilmanjaon muuttamismahdollisuus tuo joustavuutta huonemuutoksiin - FPC + EC Lisävarusteena tarpeenmukainen ilmanvaihtotoiminto, joka voidaan jälkiasentaa, järjestelmäpaineesta riippumaton (Pi-toimilaite). Saatavana kahta mallia: suorakulmainen ja pyöristetty Sisältää kannakkeet nopeaan ja helppoon asennukseen Avattava yksiosainen etulevy (alaskäännettävä) Tilausesimerkki Vapaasti asennettava jäähdytyspalkki IQFI Käyrästö osoittaa kokonaisjäähdytystehon aktiivista metriä kohti, kun kokonaispaine on 70 Pa, vesivirta q w =0,05 l/s, tuloilman ja huoneilman lämpötilaero Δt=8 C sekä veden keskilämpötilan ja huonelämpötilan ero Δt=8 C. 1 (23) Oikeudet muutoksiin pidätetään.

2 Rakenne ja toiminta Rakenne Tämä jäähdytyspalkki on saatavana 120 cm, 150 cm, 180 cm, 210 cm, 240 cm, 270 cm, 300 cm ja 330 cm vakiopituuksina, ja se on tarkoitettu vapaaseen asennukseen. NOVA II on saatavana kahtena mallina: pyöristetty ja suorakulmainen. NOVA II:n vakioilmaliitäntä on Ø Ilma =125. Materiaali ja pintakäsittely Jäähdytyspalkin kotelo on pääosin sinkittyä teräslevyä. Etulevy on polttomaalattu valkoiseksi: vakioväri on RAL 9003, kiilto 30 %, mikä vastaa NCS 0500-N:tä. Patterin lamellit ovat alumiinia ja putket kuparia ja niiden Ø ulko =15. Suurin käyttöpaine on 1,6 MPa. Toiminnot Tämä jäähdytyspalkki on suunniteltu monipuoliseksi useilla toiminnoilla, jotka on saatavana lisävarusteena perusmalliin. Saatavana olevia lisätoimintoja ovat sähköläitys, Pi-toiminto(IMS), virtauskuvion säätötoiminto (FPC, Flow Pattern Control), valaistus, ohjaus- ja säätölaitteet. Energiansäätöjärjestelmä (vakio) Jäähdytyspalkin ilmavirta on helppo säätää patentoidulla energiansäätöjärjestelmällä. Se koostuu säädettävistä suuttimista, jotka on asennettu kiskoille, jotka voidaan asettaa syetriselle tai epäsyetriselle heittokuviolle säätämällä suutinta kuallakin puolella olevan ilmaisimen mukaan. Käytettävissä on 36 suutinasentoa, jotka tarjoavat laajan valikoiman ilmavirta-asetuksia nykyisiin ja tuleviin tarpeisiin. Suuttimen säätöön tarvitaan vain ruuvitaltta, jonka avulla suutinta voidaan siirtää kiskolla eteen- tai taaksepäin haluttuun asentoon alla olevan mukaisesti. Pi-toiminto (lisävaruste) Tarpeenmukaista ilmanvaihtoa varten jäähdytyspalkkiin on asennettava Pi-toiminto. Tämän toiminnon avulla toimilaite vaihtaa suuttimen asentoa automaattisesti ensiöilmavirran muuttamiseksi. Jäähdytyspalkki pystyy seuraamaan erilaisia toimintasekvenssejä valitusta säätimestä riippuen. Erilaisia ilmavirtoja voidaan asettaa läsnäolon mukaan tai ilmanlaatua voidaan hallita säätimeen kytketyn CO 2 -anturin avulla. Toimilaitteeseen voidaan asettaa kolme parametria: V 0 tyhjälle huoneelle, V min normaalille läsnäololle V max (tehostettu) suurelle läsnäolotasolle. STRA-24-huonesäätimeen on tarjolla eri toimintaparametreja: OFF, valmius, tyhjä huone, läsnäolo ja tehostettu. Jokaiselle tilalle voidaan valita eri sekvenssit veden ja ilman välille: jäähdytys ilman vapaajäähdytystä, jäähdytys vapaajäähdytyksellä ja CO 2 -tason mukainen ilmavirta. Pi-toiminto pitää ilmavirran asetusarvossa kanavan painevaihteluista huolimatta. Paineesta riippumattomuuden ansiosta Pi-toiminto on helppo jälkiasentaa ja käyttää missä tahansa kanavistossa. Huomaa Pi-toimintoa käytettäessä, että induktio on aina syetrinen ja huonesäädin tarvitaan Pi-toiminnon käyttämiseksi läsnäoloanturin kanssa. Kanavapaine on pidettävä välillä 40 ja 140 Pa. 2 (23) Oikeudet muutoksiin pidätetään.

3 Kuva 1: Pi-toiminnon toimilaite Oheisessa olevassa kuvassa ilmanohjaimet on asetettu vastakkaisiin 30 kulmiin ja ilmanohjaus on syetrisessä asetuksessa. Läitystoiminto Pi-toiminnolla Jäähdytyspalkin läitystoiminto nostaa lämpimän ilman luonnostaan ylös katonrajaan, ja siksi seurauksena voi olla huoneen epätasapainoinen lämpötilagradientti. Pi-toiminnolla varustetulla jäähdytyspalkilla saadaan kuitenkin tasainen ilmanvaihto myös läitystilassa. Tämä saavutetaan lisäämällä ilmavirtaa läitystarpeen ja huoneen käyttöasteen kasvaessa. Kun läitystä tarvitaan lisää, ilmavirtaa lisätään, jolloin se törmää huoneen seiniin tai muihin ilmavirtoihin ja suunnataan alas oleskeluvyöhykkeelle. Suurean ilmavirran tasoa läitystilassa voidaan säätää STRA-24:n parametrilla 49. VAROITUS! Jos Pi-toiminto on jälkiasennettu, jäähdytyspalkkia ennen ei tarvita säätöpeltiä. Mahdolliset aiein asennetut säätöpellit on asetettava täysin aukiasentoon tai irrotettava. Alla olevassa kuvassa on esitetty tapaus, jossa ilmavirran tarve on suuri. Ilmanohjaus on syetrisessä asetuksessa, mutta ilmanohjaimet asetetaan 30 kulmaan vastakkaisissa yksiköissä ilmavirtojen törmäyksen estämiseksi. Ohjeet Asennusta, kunnossapitoa ja käyttöönottoa varten on saatavana erilliset ohjekirjat osoitteesta Heittokuvion säätö (FPC) Heittokuvion säätötoiminto FPC (Flow Pattern Control) takaa erinomaisen joustavuuden. Heittokuvion säätötoiminto (FPC) ja patentoitu Comfort Control -säätötoiminto antavat yhdessä ainutlaatuiset ominaisuudet tälle jäähdytyspalkille. Fläkt Woodsin FPC-ilmanohjaimella ilman suuntaa on helppo säätää suuntaamalla muovilevyt uudelleen oheisen kuvan mukaisesti. 3 (23) Oikeudet muutoksiin pidätetään.

4 Jäähdytystehon tekniset tiedot Kahteen suuntaan puhaltava 10-rivinen (2-putkinen järjestelmä) jäähdytyspalkki painehäviön ollessa 70 Pa ilmapuolella Ø125. Palkin pituus =1,20 m (patterin pituus =0,74 m) Taulukko 1: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3 kpa 6 4, < , < , < , < , , Palkin pituus =1,50 m (patterin pituus =1,04 m) Taulukko 2: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,7 kpa 6 5, < , < , < , < , < , Palkin pituus =1,80 m (patterin pituus =1,34 m) Taulukko 3: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4,3 kpa 6 7, < , < , < , , , Palkin pituus =2,10 m (patterin pituus =1,64 m) Taulukko 4: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4,9 kpa 6 8, < , < , < , < , , Palkin pituus =2,40 m (patterin pituus =1,94 m) Taulukko 5: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =5,5 kpa 6 10, < , < , < , , , Palkin pituus =2,70 m (patterin pituus =2,24 m) Taulukko 6: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =6 kpa 6 11, < , < , , , , Palkin pituus =2,70 m (patterin pituus =2,24 m) (rinnakkaisvirtaus - 2 piiriä) Taulukko 7: Vesivirta, q w =0,1 l/s, painehäviö, Δp w =4,5 kpa 6 11, < , < , , , , Palkin pituus =3 m (patterin pituus =2,54 m) Taulukko 8: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =6,7 kpa 6 12, < , < , , , , Palkin pituus =3 m (patterin pituus =2,54 m) (rinnakkaisvirtaus - 2 piiriä) Taulukko 9: Vesivirta, q w =0,1 l/s, painehäviö, Δp w =5 kpa 6 12, < , < , , , , (23) Oikeudet muutoksiin pidätetään.

5 Palkin pituus =3,30 m (patterin pituus =2,84 m) Taulukko 10: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =7,3 kpa 6 15, < , < , , , , Palkin pituus =3,30 m (patterin pituus =2,84 m) (rinnakkaisvirtaus - 2 piiriä) Taulukko 11: Vesivirta, q w =0,1 l/s, painehäviö, Δp w =5,5 kpa 6 15, < , < , , , , Kahteen suuntaan puhaltava 8-rivinen (2-putkinen järjestelmä) jäähdytyspalkki painehäviön ollessa 70 Pa ilmapuolella Ø125. Palkin pituus =1,20 m (patterin pituus =0,74 m) Taulukko 12: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,8 kpa 6 4, < , < , < , < , , Palkin pituus =1,50 m (patterin pituus =1,04 m) Taulukko 13: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,4 kpa 6 5, < , < , < , < , < , Palkin pituus =1,80 m (patterin pituus =1,34 m) Taulukko 14: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4 kpa 6 7, < , < < , , , Palkin pituus =2,10 m (patterin pituus =1,64 m) Taulukko 15: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4,5 kpa 6 8, < , < , < , < , , Palkin pituus =2,40 m (patterin pituus =1,94 m) Taulukko 16: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =5 kpa 6 10, < , < , < , , , Palkin pituus =2,70 m (patterin pituus =2,24 m) Taulukko 17: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =5,5 kpa 6 11, < , < , , , , Palkin pituus =3 m (patterin pituus =2,54 m) Taulukko 18: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =6,1 kpa 6 12, < , < , , , , (23) Oikeudet muutoksiin pidätetään.

6 Palkin pituus =3,30 m (patterin pituus =2,84 m) Taulukko 19: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =6,7 kpa 6 15, < , < , , , , Kahteen suuntaan puhaltava 8+2-rivinen (4- putkinen järjestelmä - Jäähdytys/Läitys) jäähdytyspalkki painehäviön ollessa 70 Pa ilmapuolella Ø125. Palkin pituus =1,20 m (patterin pituus =0,74 m) Taulukko 20: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,8 kpa 6 4, < , < , < , < , , Palkin pituus =1,50 m (patterin pituus =1,04 m) Taulukko 21: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,4 kpa 6 5, < , < , < , < , < , Palkin pituus =1,80 m (patterin pituus =1,34 m) Taulukko 22: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4 kpa 6 7, < , < , < , , , Palkin pituus =2,10 m (patterin pituus =1,64 m) Taulukko 23: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4,5 kpa 6 8, < , < , < , < , , Palkin pituus =2,40 m (patterin pituus =1,94 m) Taulukko 24: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =5 kpa 6 10, < , < , < , , , Palkin pituus =2,70 m (patterin pituus =2,24 m) Taulukko 25: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =5,5 kpa 6 11, < , < , , , , Palkin pituus =3 m (patterin pituus =2,54 m) Taulukko 26: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =6,1 kpa 6 12, < , < , , , , Palkin pituus =3,30 m (patterin pituus =2,84 m) Taulukko 27: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =6,7 kpa 6 15, < , < , , , , (23) Oikeudet muutoksiin pidätetään.

7 Kahteen suuntaan puhaltava 6+2-rivinen (4- putkinen järjestelmä - Jäähdytys/Läitys) jäähdytyspalkki painehäviön ollessa 70 Pa ilmapuolella Ø125. Palkin pituus =1,20 m (patterin pituus =0,74 m) Taulukko 28: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,2 kpa 6 4, < , < , < , < , , Palkin pituus =1,50 m (patterin pituus =1,04 m) Taulukko 29: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,6 kpa 6 5, < , < , < , < , < , Palkin pituus =1,80 m (patterin pituus =1,34 m) Taulukko 30: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3 kpa 6 7, < , < , < , , , Palkin pituus =2,10 m (patterin pituus =1,64 m) Taulukko 31: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,4 kpa 6 8, < , < , < , < , , Palkin pituus =2,40 m (patterin pituus =1,94 m) Taulukko 32: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,7 kpa 6 10, < , < , < , , , Palkin pituus =2,70 m (patterin pituus =2,24 m) Taulukko 33: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4 kpa 6 11, < , < , , , , Palkin pituus =3 m (patterin pituus =2,54 m) Taulukko 34: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =4,5 kpa 6 12, < , < , , , , Palkin pituus =3,30 m (patterin pituus =2,84 m) Taulukko 35: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =5 kpa 6 15, < , < , , , , (23) Oikeudet muutoksiin pidätetään.

8 Läityksen tekniset tiedot Kahteen suuntaan puhaltava 8+2-rivinen (4- putkinen järjestelmä - Jäähdytys/Läitys) jäähdytyspalkki painehäviön ollessa 70 Pa ilmapuolella Ø125. Palkin pituus =1,20 m (patterin pituus =0,74 m) Taulukko 36: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =1,8 kpa 6 4, < , < , < , < , Palkin pituus =1,50 m (patterin pituus =1,04 m) Taulukko 37: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2 kpa 6 5, < , < , < , < , < , Palkin pituus =1,80 m (patterin pituus =1,34 m) Taulukko 38: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,2 kpa 6 7, < , < , < , , , Palkin pituus =2,10 m (patterin pituus =1,64 m) Taulukko 39: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,5 kpa Palkin pituus =2,40 m (patterin pituus =1,94 m) Taulukko 40: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,6 kpa 6 10, < , < , < , , , Palkin pituus =2,70 m (patterin pituus =2,24 m) Taulukko 41: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,8 kpa 6 11, < , < , , , , Palkin pituus =3 m (patterin pituus =2,54 m) Taulukko 42: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,1 kpa 6 12, < , < , , , , Palkin pituus =3,30 m (patterin pituus =2,84 m) Taulukko 43: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,5 kpa 6 15, < , < , , , , , < , < , < , < , , (23) Oikeudet muutoksiin pidätetään.

9 Kahteen suuntaan puhaltava 6+2-rivinen (4- putkinen järjestelmä - Jäähdytys/Läitys) jäähdytyspalkki painehäviön ollessa 70 Pa ilmapuolella Ø125. Palkin pituus =1,20 m (patterin pituus =0,74 m) Taulukko 44: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =1,8 kpa 6 4, < , < , < , < , , Palkin pituus =1,50 m (patterin pituus =1,04 m) Taulukko 45: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2 kpa 6 5, < , < , < , < , < , Palkin pituus =1,80 m (patterin pituus =1,34 m) Taulukko 46: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,2 kpa 6 7, < , < , < , , , Palkin pituus =2,10 m (patterin pituus =1,64 m) Taulukko 47: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,5 kpa 6 8, < , < , < , < , , Palkin pituus =2,40 m (patterin pituus =1,94 m) Taulukko 48: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,6 kpa 6 10, < , < , < , , , Palkin pituus =2,70 m (patterin pituus =2,24 m) Taulukko 49: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =2,8 kpa 6 11, < , < , , , , Palkin pituus =3 m (patterin pituus =2,54 m) Taulukko 50: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,1 kpa 6 12, < , < , , , , Palkin pituus =3,30 m (patterin pituus =2,84 m) Taulukko 51: Vesivirta, q w =0,05 l/s, painehäviö, Δp w =3,5 kpa 6 15, < , < , , , , (23) Oikeudet muutoksiin pidätetään.

10 Tekniset ja äänitiedot Edellytykset jäähdytystehotaulukoille Palkin kokonaisjäähdytysteho P kok = patterin jäähdytysteho P patt + tuloilman jäähdytysteho P ilma. Ilmapuolen kokonaispainehäviö 70 Pa. Vesivirta 0,05 l/s piiriä kohti. Δt=8 C huonelämpötilan ja veden keskilämpötilan välillä. Δt=8 C huonelämpötilan ja tuloilman lämpötilan välillä. Muiden kuin 0,05 l/s vesivirtausten tehot saadaan Fläkt Woodsin tuotevalintaohjelmalla, ExSelAir (exselair.flaktwoods.com). Nämä taulukot perustuvat kokeisiin, jotka on suoritettu standardin EN mukaisesti. Tämän standardin tarkoituksena on antaa mahdollisuus verrata erilaisia jäähdytyspalkkeja toisiinsa samoilla tirdoilla. Ulkoista läönsiirtomenetelmää on käytetty kohdistamalla läitys tasaisesti lattioihin ja seiniin niin, että patterin lämpötila on sama kuin lämpötila 1,1 m korkeudella lattiasta (istumakorkeudella). Todellisuudessa lämpötilaero on yleensä 1 C. Siksi lämpötilaan Δt tulisi lisätä 1 C palkin ylimitoituksen välttämiseksi. Tällöin taulukon arvot voivat kasvaa 10 %. Siksi ei ole harvinaista, että ExSelAir-ohjelman valintoihin on lisättävä 1 C katto- ja huonelämpötilan välille. Määritelmät q l P kok P patt P patt läitys Tuloilmavirta, l/s Kokonaisjäähdytysteho, W Patterin jäähdytysteho, W Patterin läitysteho, W Δt Huonelämpötilan ja veden keskilämpötilan välinen ero, C Δp w Veden painehäviö, kpa Δt w ( C) = P patt (W) / 208 Δt w (US imperial) - Δt w ( F) = P patt (BTU/h) / L A10 Äänenpainetaso huoneessa, jossa huonevaimennus 10 m², db(a) Äänentehotaso NOVA II Korjaus K db Oktaavikaista, keskitaajuus, Hz Tol ± Äänentehotasot oktaavikaistoittain saadaan laskemalla yhteen äänenpainetaso L A10, db(a), ja edellä olevassa taulukossa ilmoitetut korjaukset K okt seuraavan kaavan mukaisesti: L W = L A10 + K okt Korjaus K okt on keskiarvo jäähdytyspalkin käyttöalueella. Äänenvaimennus Jäähdytyspalkin keskimääräinen äänenvaimennus ΔL kanavasta huoneeseen sisältää liittyvän kanavan päätevaimennuksen. NOVA II Äänenvaimennus palkin tuloilmakanavassa ΔL, db Oktaavikaista, keskitaajuus, Hz IQFI (23) Oikeudet muutoksiin pidätetään.

11 Epätasaisen ilmavirran jaon tekniset tiedot Kahteen suuntaan puhaltava jäähdytyspalkki hyödyntää koko patterin pinta-alaa. Näin ei kuitenkaan ole, jos ilma virtaa yhteen suuntaan tai valittuna on jokin välimuoto. Taulukko 52: 10-rivisen patterin jäähdytysteho (W), kun Δt = 8 C, kokonaispaine 70 Pa ja vesivirta 0,05 l/s Palkin pituus, cm Suutin, q ilma (l/s) riviä (W) q ilma (l/s) 10 riviä (W) q ilma (l/s) 10 riviä (W) q ilma (l/s) 10 riviä (W) q ilma (l/s) 10 riviä (W) q ilma (l/s) 10 riviä (W) q ilma (l/s) 10 riviä (W) q ilma (l/s) 10 riviä (W) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , (23) Oikeudet muutoksiin pidätetään.

12 Mitta- ja painotiedot Taulukko 53: IQFI-aaa-11-03/04/07/08/13/14-d Øa Øb a b w 1 w 2 h 1 h 2 h Ilmaliitäntä on uros. Taulukko 54: IQFI-aaa-21-05/06/09/10-d Øa Øb a b w 1 w 2 h 1 h 2 h Ilmaliitäntä on uros. Taulukko 55: IQFI-aaa-13-cc-d Øa Øb a b w h Ilmaliitäntä on naaras. 12 (23) Oikeudet muutoksiin pidätetään.

13 Taulukko 56: IQFI-aaa-23-cc-d Øa Øb a b w h Ilmaliitäntä on naaras. Kylmä vesi sisään Kylmä vesi ulos Kuuma vesi sisään Kuuma vesi ulos Pituus ja vesisisältö Taulukko 57: IQFI-aaa-11/21 Pituus, aaa L, Taulukko 58: IQFI-aaa-13/23 Pituus, aaa L, Vesimäärä Jäähdytys/Läitys Patteririvit Vesimäärä / patterin metri l/m Jäähdytys Jäähdytys Läitys Kaikki vesiliitännät ovat uroksia. Paino Pituus, aaa Palkin kuivapaino, kg Palkki vedellä täytettynä, kg (23) Oikeudet muutoksiin pidätetään.

14 Tarvikkeet Asennus kiinnityskannakkeella QFAZ-18 Ripustusrauta mahdollistaa jäähdytyspalkin kannakoinnin kattoon. Joka palkkipituutta varten tarvitaan kaksi kannaketta. Kannakkeet voidaan tilata erikseen tai yhdessä jäähdytyspalkin tilauksen kanssa. Ripustusraudat voidaan kiinnittää suoraan kattoon tai kanavan kannakkeisiin. Jäähdytyspalkki kiinnitetään yksinkertaisesti painamalla palkkia kannaketta vasten, kunnes se napsahtaa paikalleen. Työkaluja ei tarvita. Tämän jälkeen jäähdytyspalkkia voi säätää pituussuunnassa liu'uttamalla kannaketta palkin kiinnityskohtien välillä. Sivusuuntaan säätäminen tehdään liu'uttamalla kierretankoa kannakkeen urissa. Lisätietoja asennusmenetelmistä on annettu tämän jäähdytyspalkin asennusohjeessa. Kanavakotelo Kanavakotelo (IQAZ-30) on saatavana kolmena kokona vesiputkien ja ilmakanavien piilottamista varten: cm cm cm Kuva 6: IQAZ-30 Kuva 2: QFAZ-18 Jos asennuskorkeutta on säädettävä, voidaan tilata myös ripustusraudat ja kierretangot M8 (QFAZ-12). Ilmausnippa Ilmausnippa on saatavana tilauksesta ja se voidaan valita tuotetunnuksella. Joustava letkuliitin Joustavat liitinletkut on saatavana työntöliitännällä nopeata asennusta varten. Kuva 3: QFAZ-12 Ilmausnippa IQAZ-19 joustoletku työntöliitännällä. Kuva 4: Ripustusrauta QFAZ-11 Asennus kiinnityskannakkeella QFAZ-19 Matala kiinnike (QFAZ-19) on saatavana asennuksiin, joissa jäähdytyspalkin asennustilan korkeus on rajallinen. Suuttimen toimilaite Pi-toimintoa varten Tämä jäähdytyspalkki voidaan tilata paineesta riippumattomalla ilmavirran säätötoiminnolla, ja se edellyttää toimilaitteen IQAZ-35 asennuksen suutinkiskon liikuttamiseen. Toimilaitteessa on Modbus-yhteys ja se voidaan toimittaa myös irrallisena jälkiasennusta varten. Kuva 7: IQAZ-35 Kuva 5: QFAZ Lisätietoja asennusmenetelmistä on annettu tämän jäähdytyspalkin asennusohjeessa. 14 (23) Oikeudet muutoksiin pidätetään.

15 Jäähdytyspalkki iq Star NOVA II Huonesäädin STRA-24 STRA-24 on kounikoiva, valmiiksi ohjelmoitu huonesäädin lämpötilan ja huoneiden CO2-pitoisuuden säätöön. Se hallitsee vesipatterin toimilaitetta ja Pitoiminnon toimilaitetta. Siinä on kounikointivalmius ja se soveltuu tiloihin, joille asetetaan korkeat mukavuusja virransäästövaatimukset. STRA-24 pystyy optimoimaan huoneiden energiankulutuksen eri huonevaatimusten perusteella: läsnäolo, CO2-taso, ympäristön olosuhteet (vapaajäähdytys) ja aikataulu. vakiona Modbus- tai Bacnet-yhteyden ja se mahdollistaa yhdistämisen suoraan IPSUM-järjestelmään ilman IPSUM-liitäntäyksikköä. Huonesäätimestä käsin on mahdollista suorittaa käyttöönotto, nostaa ja laskea lämpötilaa ja saada tärkeiät tiedot näyttöön. Lisätietoja tästä tuotteesta ja sen lisävarusteista, ks.stra-24 Tekninen luettelo ja STRA Lisävarusteluettelo. Asennettu etulevyn taakse Saatavana on erilaisia käyntitiloja: OFF, valmius, läsnäolo ja tehostettu. Jokaiselle tilalle voidaan valita eri sekvenssit veden ja ilman välille: jäähdytys ilman vapaajäähdytystä, jäähdytys vapaajäähdytyksellä ja CO2-tason mukainen ilmavirta. Huonesäädin on asennettu tehtaalla ja johdotettu piiloon NOVA II:n etulevyn taakse. Tässä rakenteessa käytetään patterin alapuolelle asennettua ulkoista lämpötila-anturia. Lämpötila- ja lauhde-(lisävaruste) anturit on johdotettu tehtaalla. Lisätietoja tästä tuotteesta ja sen lisävarusteista, ks.stra-24 tekninen esite. Etulevyyn integroitu Huonesäädin on asennettu tehtaalla ja johdotettu NOVA II:n etulevyyn. Tässä rakenteessa käytetään huonesäätimen sisälle rakennettua lämpötila-anturia. Kondenssianturi (lisävaruste) on johdotettu tehtaalla. Kuva 8: STRA-24 Huonesäädin Venttiilit ja toimilaitteet Venttiilisarjan täydellinen kuvaus ja tekniset tiedot, ks.stra Lisävarusteluettelo. Toimitetaan irrallisena Kuva 9: STRZ-70 Integroitu ohjaus NOVA II on saatavana integroidulla ohjauksella tilaamalla lisätarvike STRZ-76. Huonesäädin voidaan siihen halutusta pääsystä riippuen sijoittaa kolmeen eri paikkaan. Huonesäädin toimitetaan irrallisena. Paikan päällä asentajan on kytkettävä huonesäädin NOVA II:n etulevyn takana olevaan riviliittimeen. Tässä rakenteessa käytetään huonesäätimeen integroitua lämpötila-anturia. Kondenssianturi (lisävaruste) on johdotettu tehtaalla. Toimilaitteet ja venttiilit (STRZ ) on asennettu NOVA II:een tehtaalla. Se toimitetaan työntöliitännöillä. Asentaja voi erittäin helpolla toimenpiteellä liittää sen ilman vuotoriskiä. Venttiilit, valinnainen kondenssianturi ja valinnainen läsnäoloanturi (PIR) on johdotettu tehtaalla koneen etulevyn taakse asennettuun riviliittimeen. Läsnäoloanturi on asennettu ja integroitu etulevyyn. Jos on valittu Pi-toimilaite (IQAZ-35), myös se on johdotettu riviliittimeen. Integroitu ohjaus sisältää Fläkt Woods 9573 FI (23) Oikeudet muutoksiin pidätetään.

16 Tarvikkeet Valaistus Tietyissä tapauksissa vaaditaan, että jäähdytyspalkissa on valaistustoiminto. Näin kattotila saadaan hyödynnettyä, ja samaan yksikköön voidaan yhdistää useita toimintoja. Samalla asennuskustannuksia voidaan alentaa, sillä asennettavia tuotteita on väheän. Nova voidaan varustaa suoralla valaistuksella. Suorassa valaistuksessa asetetaan vaatimus sekä valon teholle, esim. työtasolle, ja palkista tulevalle ilmalle läsnäolovyöhykkeen tuulettamiseksi tehokkaasti ilma veto-ongelmia. Tässä tapauksessa palkille on löydettävä oikea paikka, jotta voidaan taata valaistuksen riittävä teho ja hyvä ilmanvaihtomukavuus. Valaistustoiminto on saatavana NOVA:n suorakulmaisiin malleihin (bb = 11 ja 13) Tuotetietoja Valonlähteenä voidaan käyttää loisteputkea tai lediä Liitäntäjohto voidaan toimittaa pistokkeella, vapaalla päällä tai Wieland-liittimellä DALI-liitäntä voidaan valita, jolloin liitäntäkaapelissa on oltava vapaat päät Loisteputkilampusta on 4 eri mallia: - Notor integroitu Beta - Notor integroitu Delta - Notor integroitu Lamelli - Notor integroitu Opaali Led-valaisimesta on 2 eri mallia: - Notor upotettu LED Opaali pinta-asennettava - Notor upotettu LED Opaali riippuvalaisin 16 (23) Oikeudet muutoksiin pidätetään.

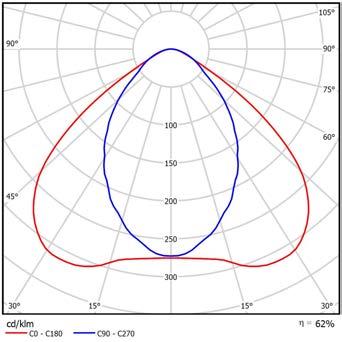

17 Notor Integrated Beta 1 x T16 28 W: Valoteho (lamppu) 2181 lm, valoteho (valonlähde) 2600 lm Notor Integrated Delta 1 x T16 28 W: Valoteho (lamppu) 2016 lm, valoteho (valonlähde) 2600 lm Notor Integrated Lamelli 1 x T16 28 W: Valoteho (lamppu) 1599 lm, valoteho (valonlähde) 2600 lm Notor Integrated Opaali 1 x T16 28 W: Valoteho (lamppu) 1868 lm, valoteho (valonlähde) 2600 lm 17 (23) Oikeudet muutoksiin pidätetään.

18 Notor upotettu LED Opaali pinta-asennettava Pituudella 1200: Valoteho (lamppu) 1798 lm, valoteho (valonlähde) 1798 lm Notor upotettu LED Opaali riippuvalaisin Pituudella 1200: Valoteho (lamppu) 1855 lm, valoteho (valonlähde) 1855 lm 18 (23) Oikeudet muutoksiin pidätetään.

19 Valaisimen mitat Taulukko 59: Loisteputken mitat Palkin pituudet Kiinnike Kiinnikkeiden määrä Teho aaa (cm) () (W) Taulukko 60: Mitat LED Palkin pituudet Kiinnike Kiinnikkeiden määrä Teho aaa (cm) () (W) Palkin pituudet L = Kiinnikkeiden mitat loisteputki L = Kiinnikkeiden mitat LED Kiinnikkeiden määrä aaa (cm) () () (23) Oikeudet muutoksiin pidätetään.

20 Tuotetunnus ja lisävarusteet Tuotetunnus NOVA II jäähdytyspalkki IQFI-aaa-bb-cc-d Pituus (aaa) (cm) 120,150,180,210,240,270,300,330 Rakenne (bb) 11 = Suorakulmainen muoto, ilma- ja vesiliitäntä vaakatasossa päädystä 13 = Suorakulmainen muoto, pidennetty vaippa (300 ), (vain aaa = ) 21 = Pyöristetty muoto, ilma- ja vesiliitäntä vaakatasossa päädystä 23 = Pyöristetty muoto, pidennetty vaippa (300 ), (vain aaa = ) Patterin rakenne (cc) 03 = Jäähdytys 8 putkea 04 = Jäähdytys 8 putkea ja ilmausnippa 05 = Jäähdytys/läitys 6\2 putkea 06 = Jäähdytys/läitys 6\2 putkea ja ilmausnippa 07 = Jäähdytys 10 putkea 08 = Jäähdytys 10 putkea ja ilmausnippa 09 = Jäähdytys/läitys 8\2 putkea 10 = Jäähdytys/läitys 8\2 putkea ja ilmausnippa Patterivaihtoehto versiolle aaa=270, 300 & = Rinnakkaisvirtaus jäähdytys 10 putkea 14 = Rinnakkaisvirtaus, jäähdytys 10 putkea ja ilmausnippa Säätöominaisuudet (d) 1 = Ilman FPC:tä 2 = FPC:n kanssa Lisävarustetunnus Pi-toiminnon toimilaite IQAZ c-1-e Kaapelitoteutus (c) 1 = Kaapeli 1 m ilman kosketinta 2 = Kaapeli 80 RJ45-koskettimella (naaras) IPSUM-liitäntäyksikön kanssa käyttöä varten, ei yhteensopiva STRZ-76:n kanssa a) a) Huomaa, että RJ45-koskettimen toimitusaika on pidempi Asennus (e) 1 = Asennettu jäähdytyspalkkiin 2 = Toimitetaan irrallisena Esiaseteltu Pi-toimilaite IQAZ-36-bbb-cccccc k100% (bbb) 247 = IQFI = IQFI = IQFI = IQFI = IQFI = IQFI = IQFI = IQFI (23) Oikeudet muutoksiin pidätetään.

21 Ilmavirta V 0, V min, V max in l/s (cccccc) a) cc---- = V 0 --cc-- = V min ----cc = V max a) Tilausesimerkki alla Esimerkki: IQAZ k100% = 3,54 V 0 = 2l/s V min = 4l/s V max = 20l/s Toimintavalmis Vain IQFI bb = 11,21, ei cc= 11,12 STRZ-76-bb-cc-1-06 Säätimen sijainti (bb) 00 = Ilman huonesäädintä (orja) 01 = Toimitetaan irrallisena 02 = Asennettu etulevyn taakse 03 = Integroitu etulevyyn Anturit ja venttiilisarja (venttiili ja toimilaite) (cc) 01 = Jäähdytysventtiilisarja 02 = Jäähdytysventtiilisarja, kondenssianturi 03 = Jäähdytysventtiilisarja, läsnäoloanturi 04 = Jäähdytysventtiilisarja, kondenssianturi, läsnäoloanturi Vaihtoehdot vain versioille bb = 00 & = Jäähdytys- ja läitysventtiilisarja 06 = Jäähdytys- ja läitysventtiilisarja, kondenssianturi 07 = Jäähdytys- ja läitysventtiilisarja, läsnäoloanturi 08 = Jäähdytys- ja läitysventtiilisarja, kondenssianturi, läsnäoloanturi Kiinnikkeet 2 kpl pakkaus 1 kpl / palkki QFAZ-18-1-c Maalannut (c) 1 = Maalaamaton 2 = Maalannut RAL 9003 kiilto 30% (NCS 0500-N) Kiinnikkeet (matala malli) 2 kpl pakkaus, maalaamaton 1 kpl / palkki Kannakointitangot M8 2 kpl pakkaus. Pituus kpl / palkki Ripustusrauta 2 kpl pakkaus, maalaamaton 1 kpl / palkki Joustoletku Pituus = työntöliitin Toimitetaan irrallisena QFAZ QFAZ-12 QFAZ-11-1 IQAZ (23) Oikeudet muutoksiin pidätetään.

22 Mutka 90 Toimitetaan irrallisena Kanavakotelo BDEB IQAZ-30-bbb-c Pituus (bbb) 050 =30-50 cm 090 =50-90 cm 170 = cm Rakenne (cc) 1 = Suorakulmainen 2 = Pyöristetty Valaistus IQAZ-31-bbb-cc-d-1 Pituus (bbb) (cm) aaa, kun bb = 11 jäähdytyspalkkitunnuksessa a) aaa + 30 cm, kun bb = 13 jäähdytyspalkkitunnuksessa a) aaa ja bb tarkoittavat palkin pituutta ja rakennetta. Katso tuotetunnusosio. Malli (cc) 01 = Alavalo Delta 02 = Alavalo Lamelli 03 = Alavalo Opaali 04 = Alavalo Beta 05 = Alavalo Opaali upotettu, LED 06 = Alavalo Opaali laskettu, LED Liitäntäkaapeli (d) 0 = Ilman 1 = Pituus 2 m irtojohdinliitäntä 2 = Pituus 2 m pistokeliitäntä 3 = Pituus 2 m ulos Wieland 4 = Pituus 2 m uros 5-napainen DALI-liitin 22 (23) Oikeudet muutoksiin pidätetään.

23 Tilausesimerkki Seuraava esimerkki kuvaa tyypillisten lisävarusteiden tilauksen. Lisätietoja tilauksista tai erikoisyksiköiden erityisvaatimuksista saat ottamalla yhteyden lähimpäänfläkt Woodsin myyntikonttoriin. Tilausesimerkki huoneelle, jossa 5 jäähdytyspalkkia. Palkit lasketaan 270 cm pituisena vaaditulle ilmavirralle ja jäähdytysteholle tuotteiden valintatyökalussa ExSelAir ( Taulukko 61: Jäähdytyspalkit Tuotetunnukset Kuvaus Määrä IQFI NOVA II jäähdytyspalkki, vesijäähdytys ja -läitys ja ilmausnippa, FPC, vapaaseen asennukseen 5 QFAZ Kiinnike, 2 kpl sarja asennusta varten 5 Taulukko 62: Lisävaruste tarpeenmukaiseen ilmanvaihtoon Tuotetunnukset Kuvaus Määrä Pi-toiminto, suuttimen toimilaite IQAZ kpl / jäähdytyspalkki Taulukko 63: Ohjaus- ja säätölaitteet Tuotetunnukset a) Kuvaus Määrä STRA Huonesäädin 1 STRZ Irrallinen lämpötila-anturi 1 STRZ-16-1 Kosteusanturi 1 STRZ-24-1 Muuntaja 1 a) Lisätietoja on annettu STRA-24:n teknisessä käsikirjassa. Taulukko 64: Ohjausvaihtoehdot tarpeenmukaiseen ilmanvaihtoon Tuotetunnukset a) Kuvaus Määrä STRZ-09-2 Läsnäoloanturi (yhden toimiston sovellukselle) 1 STRZ CO 2 -anturi (kokoushuoneeseen) 1 a) Lisätietoja on annettu STRA-24:n teknisessä käsikirjassa. Taulukko 65: Venttiilit, toimilaitteet ja joustoletkut Tuotetunnukset Kuvaus Määrä STRZ a) Venttiili + venttiilin toimilaite 10 IQAZ Joustoletku, työntöliitin 10 a) Lisätietoja on annettu STRA-24:n teknisessä käsikirjassa. Taulukko 66: Kanavakotelo ja integroitu valo Tuotetunnukset Kuvaus Määrä IQAZ Suorakulmainen kanavakotelo, pituus cm 5 IQAZ Integroitu valo (LED), 2 liitintä / palkki, pituus 1174, with 2 m irtojohdin 5 23 (23) Oikeudet muutoksiin pidätetään.
