Asentajan käsikirja SMO 40

Transkriptio

1 Asentajan käsikirja Ohjausyksikkö IHB FI

2 Pikaopas Navigointi OK-painike (vahvista/valitse) Takaisin-painike (takaisin/peruuta/lopeta) Säätöpyörä (siirrä/lisää/vähennä) Yksityiskohtainen selostus painikkeiden toiminnoista löytyy sivulla 36. Valikoiden selaaminen ja asetusten tekeminen on selostettu sivulla 37. Aseta sisäilmasto SISÄLÄMPÖTILA KÄYTTÖVESI 2X MIN LAITTEISTO INFO Pääset sisälämpötilan asetustilaan painamalla päävalikossa kaksi kertaa OK-painiketta. Lisää käyttövesimäärää 1X SISÄLÄMPÖTILA KÄYTTÖVESI MIN LAITTEISTO INFO 2X Voit lisätä tilapäisesti käyttövesimäärää (jos -lämpöpumppuun on liitetty lämminvesivaraaja) kiertämällä valitsinta niin, että valikko 2 (vesipisara) on valittu ja painamalla sitten kaksi kertaa OK-painiketta. Toimenpiteet toimintahäiriöiden yhteydessä Jos laitteistoosi tulee toimintahäiriö, voit yrittää poistaa häiriön syyn seuraavilla toimenpiteillä ennen kuin kutsut asentajan. Katso ohjeet sivulla 55.

3 Sisällys 1 Tärkeää Turvallisuustiedot 4 4 Valikko 4 - MIN LAITTEISTO Valikko 5 - HUOLTO Yleistä 4 9 Huolto 52 2 Toimitus ja käsittely 7 Huoltotoimenpiteet 52 Kiinnitys Mukana toimitetut komponentit 3 Ohjausyksikön rakenne Sähkökomponentit Häiriöt Hälytysten käsittely Vianetsintä Vain lisälämmönlähde Putkiliitännät 9 11 Lisätarvikkeet 57 Yleistä Yhteensopivat NIBE-ilmalämpöpumput Symboliavain Lämpötila-anturin asennus putken päälle Liitäntävaihtoehdot 5 Sähköliitännät Yleistä Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Tekniset tiedot Energiamerkintä Sähkökytkentäkaavio Hakemisto Luoksepääsy, sähkökytkentä 16 Kaapelipidike 17 Liitännät 18 Liitäntämahdollisuudet 22 Lisävarusteiden liitäntä 28 6 Käynnistys ja säädöt 30 Valmistelut 30 Käyttöönotto NIBE-ilma/vesilämpöpumpun kanssa 30 Käyttöönotto pelkällä lisälämmönlähteellä 30 Tarkasta vaihtoventtiili 30 Tarkasta AUX-lähtö 30 Jäähdytyskäyttö 30 Aloitusopas 31 Jäähdytys-/lämpökäyrän asetukset 32 Käyttövesikierron asetukset 34 Allas 34 SG Ready 35 7 Ohjaus - Johdanto 36 Näyttö 36 Valikkojärjestelmä 37 8 Ohjaus 40 Valikko 1 - SISÄILMASTO 40 Valikko 2 - KÄYTTÖVESI 41 Valikko 3 - INFO 41 Sisällys 3

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE Yleistä Sarjanumero Valmistenumero löytyy ohjausyksikön kannen päältä ja info-valikossa (valikko 3.1). Sarjanumero Symbolit Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Merkintä Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. on CE-merkitty ja täyttää IP21. CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. IP21 tarkoittaa, ettei tuotteeseen voi työntää esinettä, jonka läpimitta on 12,5 mm tai suurempi ja että se on suojattu pystysuoraan tippuvan veden tunkeutumista vastaan. Kierrätys MUISTA! Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä. Anna tuotteen asentaneen asentajan tai jäteaseman huolehtia pakkauksen hävittämisestä. Kun tuote poistetaan käytöstä, sitä ei saa hävittää tavallisen talousjätteen mukana. Se tulee toimittaa jäteasemalle tai jälleenmyyjälle, joka tarjoaa tämäntyyppisen palvelun. Tuotteen asianmukaisen hävittämisen laiminlyönti aiheuttaa käyttäjälle voimassa olevan lainsäädännön mukaiset hallinnolliset seuraamukset. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. 4 Luku 1 Tärkeää

5 ... Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteiston tiedot. Kuvaus Sähkö (sivulla 15) Muut Tiedonsiirto, lämpöpumppu Kytketty syöttö 230 V Ulkolämpötilan anturi Huoneanturi Lämpötila-anturi, käyttöveden tuotanto Lämpötila-anturi, käyttövesi huippu Lämpötila-anturi, ulkoinen menojohto Lämpötila-anturi, ulkoinen paluujohto Latauspumppu Vaihtoventtiili AUX1 AUX2 AUX3 AUX4 AUX5 AUX6 AA3-X7 Dip-kytkin Lisälämmön tarkastus Vaihtoventtiilitoiminnon tarkastus Latauspumpputoiminnon tarkastus Lämpöpumpun ja oheislaitteiden suoritettu asennustarkastus Huomautus Allekirjoitus Päiväys Luku 1 Tärkeää 5

6 Yhteystiedot AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta 6 Luku 1 Tärkeää

7 Tillbehörskort IHB SE Toimitus ja käsittely Kiinnitys Seinäripustukseen tulee käyttää alustaan sovitettua kiinnitystapaa. Mukana toimitetut komponentit 120 Ulkolämpötilan anturi Huoneanturi Eristysteippi Lämpötila-anturi Alumiiniteippi Nippuside Käytä kaikkia kiinnityspisteitä ja asenna pystyasentoon seinää vasten niin, ettei mikään ohjausmoduulin osa ole reunan ulkopuolella. Jätä vähintään 100 mm vapaata tilaa ohjausmoduulin ympärille käsiksi pääsyn ja kaapeleiden asennuksen helpottamiseksi asennuksen ja huollon yhteydessä. Etuluukun kiinnitysruuveihin pääsee käsiksi altapäin. Lämmönjohtotahna Installatörshandbok Tillbehör IHB Lisävarustekortti Virrantunnistin Luku 2 Toimitus ja käsittely 7

8 L N PE L N PE Ohjausyksikön rakenne PF3 AA4 Sähkökomponentit AA2 Peruskortti AA5 AA3 AA3 AA4 Tulokortti Näyttö AA4-XJ3 USB-liitäntä SF1 X2 AA5 AA4-XJ4 Huoltoliitäntä (ei toimintoa) Lisävarustekortti X1 AA7 FA1 Lisärelekortti Automaattivaroke AA4-XJ3 AA7 K2 Varatilarele AA2 AA4-XJ4 X1 X2 Liitinrima, sähkönsyöttö Liitinrima, AUX4 - AUX6 UB1 UB2 SF1 Katkaisin PF3 Laitekilpi FA1 UB1 Kaapeliläpivienti, syöttökaapeli, sähkönsyöttö lisävarusteille UB2 Kaapeliläpivienti, signaali K2 Komponenttikaavion merkinnät standardin IEC ja mukaan. X2 X1 AA7 AA2 8 Luku 3 Ohjausyksikön rakenne

9 4 Putkiliitännät Yleistä Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. Katso lämpöpumpun asennusohjeet yhteensopivan NIBE-ilmalämpöpumpun käyttöohjeessa. Yhteensopivat NIBE-ilmalämpöpumput Yhteensopivan NIBE-ilmalämpöpumpun täytyy olla varustettu näytöllisellä ohjauskortilla, jonka ohjelmistoversio on vähintään seuraavan listan mukainen. Ohjauskortin versio näkyy lämpöpumpun näytössä (jos sellainen on) käynnistyksen aikana. Tuote F2015 F2016 F2020 F2025 F2026 F2030 F2040 F2120 Ohjelmistoversio kaikki versiot kaikki versiot kaikki versiot Symboliavain Symboli P Merkitys Sulkuventtiili Tyhjennysventtiili Säätöventtiili Shuntti-/vaihtoventtiili Varoventtiili Lämpötila-anturi Kalvopaisuntasäiliö Painemittari Kiertovesipumppu Mudanerotin Apurele Kompressori Lämmönvaihdin Patterijärjestelmä Käyttövesi F Lattialämmitysjärjestelmä Jäähdytysjärjestelmä Luku 4 Putkiliitännät 9

10 Lämpötila-anturin asennus putken päälle K Lämpötila-anturit kiinnitetään lämmönjohtotahnalla, nippusiteellä (ensimmäinen nippuside kiinnitetään putkeen anturin keskelle ja toinen n. 5 cm anturin jälkeen) ja alumiiniteipillä. Sen jälkeen ne eristetään mukana toimitetulla eristysteipillä. Anturi- ja tiedonsiirtokaapeleita ei saa vetää vahvavirtajohtojen läheisyydessä. Liitäntävaihtoehdot voidaan liittää muihin NIBE-tuotteisiin monella eri tavalla, joista alla annetaan muutama esimerkki (voi vaatia lisävarusteen). Lisätietoja vaihtoehdosta osoitteessa sekä käytettävän lisävarusteen asennusohjeessa. Katso sivulta 57 luettelo lisävarusteista, joita voi käyttää :n yhteydessä. :llä varustetut laitteistot voivat tuottaa lämmitysvettä ja käyttövettä. Myös kylmää voidaan tuottaa riippuen käytetystä lämpöpumpusta. Kylminä päivinä, kun ilmassa on vähemmän energiaa, lisälämmönlähdettä voidaan käyttää lämmön tuottamiseen. Lisälämmönlähde on hyödyllinen myös silloin, jos lämpöpumppu on työalueensa ulkopuolella tai jos se on estetty jostain muusta syystä. Lämmitysvesipuoli ja käyttövesipuoli on varustettava tarvittavilla turvavarusteilla voimassa olevien määräysten mukaisesti. Tämä on periaatekaavio. Laitteisto on suunniteltava voimassa olevien normien mukaisesti. 10 Luku 4 Putkiliitännät

11 Selvitys AA25 BT1 BT6 BT7 BT25 BT50 BT63 BT71 GP10 QN10 CL11-12 AA25 BT51 EP5 GP9 HQ4 QN10 RN10 EB1 CM5 EB1 FL10 KA1 RN11 QM42-43 EB AA25 BT3 BT12 Ulkolämpötilan anturi 1) Lämpötilan anturi, käyttöveden tuotanto 1) Lämpötila-anturi, käyttövesi yläosa 1) Lämpötila-anturi, menojohto 1) Huoneanturi 1) Lämpötilan anturi, ulkoinen menolämpötila sähkövastuksen jälkeen Lämpötila-anturi, ulkoinen paluujohto 1) Kiertopumppu, lämmitysjärjestelmä Vaihtoventtiili, käyttövesi/lämmitysvesi 2) Allasjärjestelmä 1-2 Kytkentärasia lisävarustekortilla 2) Lämpötila-anturi, allas 2) Lämmönsiirrin, allas Kiertopumppu, allas Suodatin, allas Vaihtoventtiili, allas 2) Säätöventtiili Lisälämpö Kalvopaisuntasäiliö Sähkövastus Varoventtiili Apurele/kontaktori 2) Säätöventtiili Sulkuventtiili Lämpöpumppujärjestelmä Kytkentärasia lisävarustekortilla 2) Lämpötila-anturi, paluujohto 3) Lämpötila-anturi, lauhduttimen menojohto 3) EB Lämpöpumppu FL10 Varoventtiili GP10 Ulkoinen kiertovesipumppu, lämmitysjärjestelmä GP12 Latauspumppu 2) HQ1 QM1 QM31 QM32 QM43 RM11 EP21-22 AA25 BT2 BT3 GP20 QN25 Suodatin 3) Tyhjennysventtiili, lämmitysjärjestelmä Sulkuventtiili, lämmitysvesi meno Sulkuventtiili, lämmitysvesi paluu Sulkuventtiili Takaiskuventtiili Lämmitysjärjestelmä 2-3 Kytkentärasia lisävarustekortilla 2) Lämpötilan anturi, menojohto 2) Lämpötilan anturi, paluujohto 2) Kiertovesipumppu 2) Shunttiventtiili 2) BT64 CP6 GP13 QN12 QZ1 AA25 BT70 GP11 FQ1 RM23-24 RN20-21 Muut CM1 CP5 CP10-11 EB10 EB20 FL2 KA1 RN10, RN43, RN ) Sisältyy toimitukseen Lämpötila-anturi, jäähdytys menojohto 2) Yksivaippainen varaajasäiliö, jäähdytys Kiertopumppu, jäähdytys Vaihtoventtiili, jäähdytys/lämmitys 2) Käyttövesikierto Kytkentärasia lisävarustekortilla 2) Lämpötila-anturi, lähtevä käyttövesi 2) Kiertopumppu, käyttövesikierto Sekoitusventtiili, käyttövesi Takaiskuventtiili Säätöventtiili Suljettu paisuntasäiliö, lämmitysvesi Puskurivaraaja (UKV) Varaajasäiliö ja lämminvesivaraaja Käyttövesi-/lämminvesivaraaja Sähkövastus Varoventtiili, lämmitysjärjestelmä Apurele/kontaktori Säätöventtiili 2) Sisältyy lisävarusteen toimitukseen 3) Sisältyy NIBE-lämpöpumpun toimitukseen (voi vaihdella lämpöpumpusta riippuen). Merkinnät standardin IEC ja mukaan. EQ1 AA25 Jäähdytysjärjestelmä Kytkentärasia lisävarustekortilla 2) Luku 4 Putkiliitännät 11

12 Yhteensopiva NIBE ilma-/vesilämpöpumppu ja porrasohjatun lisälämmön liittäminen ennen käyttöveden vaihtoventtiiliä -AA25 -AA25-QN10 -RN10 -EB1 -KA1 -EB1 -BT63 -FL2 -CM1 -CP10 -AA25 -BT1 -AA25-BT7 -AA25-BT6 -EB101 -EB101 -BT12 -FL10 -QM31 -BT3 -QM32 -GP12 -HQ1 -QM43 -QM1 NIBE ei toimita kaikkia tämän periaatekaavion komponentteja. Tämä vaihtoehto sopii yksinkertaisempiin laitteistoihin, joissa painopisteenä ovat alhaiset asennuskustannukset. (AA25) käynnistää ja pysäyttää lämpöpumpun (EB101) laitteiston lämmön- ja käyttövesitarpeen täyttämiseksi. Samanaikaisen lämmön- ja käyttövesitarpeen yhteydessä vaihtoventtiili (AA25-QN10) vaihtaa säännöllisesti lämmitysjärjestelmän ja lämminvesivaraajan/varaajasäiliön (CP10) välillä. Kun lämminvesivaraaja/varaajasäiliö (CP10) on täyteen ladattu, vaihtoventtiili (AA25- QN10) vaihtaa lämmitysjärjestelmän suuntaan. Lisälämmönlähde (EB1) kytketään päälle automaattisesti, kun laitteiston energiantarve ylittää lämpöpumpun kapasiteetin. Sitä käytetään käyttöveden lämmitykseen ja lataukseen. Lisälämmönlähdettä voidaan käyttää, jos tarvitaan kuumempaa käyttövettä kuin mitä lämpöpumppu pystyy tuottamaan. 12 Luku 4 Putkiliitännät

13 Yhteensopiva NIBE-ilmalämpöpumppu yhdessä :n kanssa - porrasohjatun lisälämmön liitäntä käyttöveden vaihtoventtiilin ja lisälämmitysjärjestelmän, allaslämmityksen ja jäähdytyksen lisävarusteen jälkeen -CP5 -EB1 -KA1 -EB1 -EP21 -AA25 -AA25 -GP10 -BT25 -BT71 -BT2 -GP20 -QN25 -BT3 -CL11 -AA25 -EQ1 -CP6 -AA25 -CL11-QN19 -AA25-QN10 -RN10 -EP5 -RN10 -GP9 BT51 -HQ4 POOL -GP13 -FL2 -CM1 -CP10 -BT64 -AA25 -BT1 -AA25 -BT50 -EQ1-QN12 -AA25-BT7 -AA25-BT6 -EB101 -EB101 -BT12 -BT3 -FL10 -QM32 -QM31 -GP12 -HQ1 -QM43 -KA1 -EB20 -QM1 NIBE ei toimita kaikkia tämän periaatekaavion komponentteja. Tämä vaihtoehto sopii monimutkaisempiin laitteistoihin, joissa painopisteenä on mukavuus. (AA25) käynnistää ja pysäyttää lämpöpumpun (EB101) laitteiston lämmön- ja käyttövesitarpeen täyttämiseksi. Samanaikaisen lämmön- ja käyttövesitarpeen yhteydessä vaihtoventtiili (AA25-QN10) vaihtaa säännöllisesti lämmitysjärjestelmän ja lämminvesivaraajan/varaajasäiliön (CP10) välillä. Kun lämminvesivaraaja/varaajasäiliö (CP10) on täyteen ladattu, vaihtoventtiili (AA25- QN10) vaihtaa lämmitysjärjestelmän ja altaan suuntaan. Altaan lämmitystarpeen yhteydessä vaihtoventtiili (CL11- QN19) vaihtaa lämmitysjärjestelmästä allasjärjestelmän suuntaan. Lisälämmönlähde (EB1) kytketään päälle automaattisesti, kun laitteiston energiantarve ylittää lämpöpumpun kapasiteetin. Sähkövastusta (EB20) lämminvesivaraajassa/varaajasäiliössä (CP10) käytetään käyttöveden lämmittämiseen, jos lämpöpumppua (EB101) käytetään samalla talon lämmittämiseen. Sähkövastusta (EB20) voidaan käyttää, jos tarvitaan kuumempaa käyttövettä kuin mitä lämpöpumppu pystyy tuottamaan. Jäähdytyskäytössä (vaatii yhteensopivan lämpöpumpun) vaihtoventtiili (EQ1-QN12) vaihtaa jäähdytysjärjestelmän (EQ1) suuntaan. Jos ilmenee useita tarpeita samaan aikaan jäähdytystarpeen kanssa, laitteisto reagoi eri tavalla. Käyttövesitarpeen yhteydessä vaihtoventtiili (EQ1-QN12) vaihtaa takaisin ja käyttövettä tuotetaan, kunnes tarve on täytetty. Lämmitystarpeen yhteydessä vaihtoventtiili (EQ1-QN12) vaihtaa säännöllisesti tarpeiden välillä. Kun jäähdytystarve on täytetty, vaihtoventtiili vaihtaa takaisin perustilaan (lämmitys/käyttövesi). Luku 4 Putkiliitännät 13

14 Yhteensopivat NIBE-ilmalämpöpumput yhdessä :n ja sähkövastuksen kanssa käyttöveden, allaslämmityksen ja lisälämmitysjärjestelmän vaihtoventtiilin jälkeen (vaihteleva lauhdutus) -EQ1 -AA25 -BT64 -CP6 -GP13 -EB1 -CM5 -EB1 -FL10 -QM42 -QM43 -RN11 -EP22 -AA25 -QN25 -BT2 -GP20 -EP21 -AA25 -BT2 -BT3 -GP20 -QN25 -BT3 -AA25-BT71 -AA25-BT25 -RN43 -CP5 -AA25-GP10 -EQ1 -QN12 -CL12 -QN19 -CL12 -EP5 -EB104 >-EB104 -BT12 -QM31 -RM11 -CL11 -AA25 -RN10 -GP9 -BT51 -HQ4 POOL2 -FL10 -BT3 -QM32 -GP12 -HQ1 -QM43 -CL11-QN19 -EP5 -QM1 -RN10 -GP9 -BT51 -HQ4 POOL1 -EB103 >-EB103 -EB102 >-EB102 -BT12 -FL10 -BT3 -BT12 -FL10 -BT3 -QM31 -QM32 -GP12 -QM1 -QM31 -QM32 -GP12 -HQ1 -EB103-AA25 -RM11 -HQ1 -QM43 -RM11 -QM43 -AA25-QN10 -AA25 -QZ1 -AA25 -RN61 -RN60 -CP10 -AA25-BT7 -AA25-BT6 -RN63 -RN62 -CP11 -RM23 -RN20 -RM24 -EB10 -GP11 -RN21 -FQ1 -BT70 -QM1 -EB101 >-EB101 -BT12 -FL10 -BT3 -QM31 -QM32 -GP12 -RM11 -HQ1 -QM43 -AA25 -BT1 -QM1 -FL2 -CM1 14 NIBE ei toimita kaikkia tämän periaatekaavion komponentteja. Eri tyyppiset tarpeet (lämmitys, käyttövesi jne.) aiheuttavat erilaiset meno- ja paluulämpötilat sekä erilaiset virtaukset lämpöpumppuun. Varmista tehdessäsi putkiliitäntöjä laitteistoihin, joissa on useita kompressoreita ja erilaisia lämmöntarpeita, että ne pysyvät erillään niin, että erilaiset paluulämpötilat eivät sekoitu. Muuten se voi vaikuttaa lämmityslaitteiston tehokkuuteen. Katso esimerkki periaatekaaviosta. Tämä vaihtoehto sopii monimutkaisempiin laitteistoihin, joissa painopisteenä on mukavuus. (AA25) käynnistää ja pysäyttää lämpöpumput (EB101) ja (EB102) laitteiston lämmön- ja käyttövesitarpeen täyttämiseksi. Lämpöpumppua (EB103) käytetään talon ja altaan lämmitykseen ja lämpöpumppua (EB104) käytetään talon jäähdytykseen ja lämmitykseen sekä altaan lämmitykseen. Luku 4 Putkiliitännät Samanaikaisen lämmön- ja käyttövesitarpeen yhteydessä vaihtoventtiili (AA25-QN10) vaihtaa säännöllisesti lämmitysjärjestelmän ja lämminvesivaraajan/varaajasäiliön (CP10) välillä. Kun lämminvesivaraaja/varaajasäiliö (CP10) on täyteen ladattu, vaihtoventtiili (AA25-QN10) vaihtaa lämmitysjärjestelmän suuntaan. Altaan lämmitystarpeen yhteydessä vaihtoventtiili (CL11-QN19) tai (CL12-QN19) vaihtaa lämmitysjärjestelmästä allasjärjestelmän suuntaan. Lisälämmönlähde (EB1) kytketään päälle automaattisesti, kun laitteiston energiantarve ylittää lämpöpumpun kapasiteetin. Lisäkäyttövesi tuotetaan lisälämminvesivaraajalla (EB10). Jäähdytyskäytössä (vaatii yhteensopivan lämpöpumpun) vaihtoventtiili (EQ1-QN12) vaihtaa jäähdytysjärjestelmän (EQ1) suuntaan. Jos ilmenee useita tarpeita samaan aikaan jäähdytystarpeen kanssa, laitteisto reagoi eri tavalla. Lämmitystarpeen yhteydessä vaihtoventtiili (EQ1-QN12) vaihtaa säännöllisesti tarpeiden välillä. Kun jäähdytystarve on täytetty, vaihtoventtiili vaihtaa takaisin perustilaan (lämmitys/käyttövesi). Allaslämmitystarpeen yhteydessä vaihtoventtiili (EQ1-QN12) vaihtaa takaisin samalla kun vaihtoventtiili (CL12-QN19) vaihtaa allasjärjestelmän (CL12) suuntaan ja allasta lämmitetään, kunnes tarve on täytetty.

15 L N PE Sähköliitännät Yleistä on irtikytkettävä ennen kiinteistön eristystestiä. Jos kiinteistö on varustettu vikavirtasuojilla, pitää kytkeä erilliseen vikavirtasuojaan. pitää kytkeä kaikkinapaisella turvakytkimellä, jonka kosketinväli on vähintään 3 mm. Ohjausmoduulin kytkentäkaavio, katso sivu 63. Tiedonsiirto- ja anturikaapeleita ulkoisiin liitäntöihin ei saa asentaa vahvavirtajohtojen läheisyyteen. Ulkoisen liitännän tiedonsiirto- ja anturikaapelien johdinalan pitää olla vähintään 0,5 mm² 50 m, esim. EKKX, LiYY tai vastaava. Käytä suojattua kolmijohtimista kaapelia tiedonsiirtoon lämpöpumpun kanssa. Kun kaapelit vedetään -malliin, tulee käyttää läpivientejä UB1 ja UB2 (merkitty kuvassa). Katkaisinta (SF1) ei saa asettaa asentoon "" tai " ", ennen kuin kattila on täytetty ja patteripiiri on ilmattu. Lämpöpumpun kompressori ja mahdollinen lisälämmönlähde voivat vahingoittua. FA1 AA5 SF1 UB1 Automaattivaroke UB2 Ohjausyksikön ohjauspiiri ja suuri osa sen sisäisistä komponenteista on suojattu sisäisesti automaattivarokkeella (FA1). Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Katkaise virta turvakytkimellä ennen mahdollista huoltoa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. :n asennuksen yhteydessä NIBE-ilma/vesilämpöpumpun ja mahdollisen lisälämmönlähteen täytyy olla jännitteettömiä. Katso asennettavan lämpötila-anturin sijoitus järjestelmäsi periaatekaaviosta. MUISTA! Lisävarustekortin (AA5) relelähtöjen suurin sallittu kokonaiskuormitus on 2 A (230 V). Luku 5 Sähköliitännät 15

16 Luoksepääsy, sähkökytkentä Ohjausmoduulin kansi avataan Torx 25 -avaimella. Asennus tapahtuu päinvastaisessa järjestyksessä. Sähköliitäntöihin käsiksi pääsyä varten näyttöä on ehkä siirrettävä. Tämä tapahtuu seuraavasti. 1. b 3 a 2 1 Muun muassa peruskortin peittävä kansi avataan Torx 25 -avaimella. a b 2. Vedä ylhäällä näyttöyksikön takasivulla olevaa salpaa itseesi päin (a) ja työnnä näyttöyksikköä ylöspäin (b) niin, että kiinnikkeet irtoavat pellistä. b 3. Nosta näyttöyksikkö kiinnikkeistään. a Sovita näyttöyksikön takasivulla olevat kaksi alempaa kiinnikettä kahteen ylempään reikään pellissä kuvan mukaisesti. 16 Luku 5 Sähköliitännät

17 4. Kaapelipidike Käytä sopivaa työkalua kaapeleiden irrottamiseen/kiinnittämiseen lämpöpumpun liittimiin. Liitinrima sähkökortissa Kiinnitä näyttö peltiin. 5. Kun sähkökytkentä on valmis, näyttö pitää kiinnittää näillä kolmella kiinnityspisteellä, muuten etuluukkua ei voi asentaa Liitinrima 3,5 mm 1 mm 3,5 mm 1 mm Luku 5 Sähköliitännät 17

18 L N PE L N PE L N PE Liitännät AA2-X Häiriöiden välttämiseksi tiedonsiirto- ja/tai anturikaapeleita ei saa asentaa 20 cm lähemmäksi vahvavirtajohtoja. Ulkoinen Externt PE N L Sähköliitäntä pitää kytkeä kaikkinapaisella turvakytkimellä, jonka kosketinväli on vähintään 3 mm. Johdinalan tulee vastata käytettävää varoketta. AA2-X4 EB101-GP12 AA2-X4 X L N 1 Ulkoinen Externt PE N L EB102-GP12 L N PE X1 AA3-X Tariffiohjaus Jos lämpöpumpun kompressorin jännitteensyöttö katkeaa tietyksi ajaksi, se täytyy hälytyksen välttämiseksi samanaikaisesti estää ohjelmallisesti ohjatun tulon (AUXtulo) kautta, katso sivulla 25. AA3-X4 Ulkoinen Externt 1-lämpöpumpun latauspumpun kytkentä ja 2 EB101-GP12 Kytke kiertovesipumppu (EB101-GP12) kuvan mukaisesti liittimeen X4:5 (PE), X4:6 (N) ja X4:7 (230 V) peruskortissa (AA2). AA3-X Ohjaussignaali (EB101-GP12) kytketään liittimeen X4:7 (GND) ja X4:8 (PWM) tulokortissa (AA3) kuvan mukaan. Jos kaksi lämpöpumppua on liitetty :een, kiertovesipumppu (EB102-GP12) pitää kytkeä kuva mukaisesti liittimeen X4:12 (PE), X4:13 (N) ja X4:15 (230 V) tulokortissa (AA2). Ohjaussignaali (EB102-GP12) kytketään liittimeen X4:5 (GND) ja X4:6 (PWM) tulokortissa (AA3) kuvan mukaan. Ulkoinen Externt EB102-GP12 VIHJE! -yksikköön voidaan liittää ja sillä voidaan ohjata enintään kahta (neljää jos käytetään sisäistä lisätarvikekorttia) latauspumppua. Useita latauspumppuja voidaan liittää, jos käytetään lisätarvikekorttia, kaksi pumppua korttia kohti. 18 Luku 5 Sähköliitännät

19 Tiedonsiirto lämpöpumpun kanssa Kytke lämpöpumppu (EB101) kuvan mukaisesti suojatulla, 3-johtimisella kaapelilla liittimeen X4:1 (A), X4:2 (B) ja X4:3 (GND) lisävarustekortissa (AA5). Jos kaksi lämpöpumppua liitetään -yksikköön, ne pitää kytkeä peräkkäin kuvan mukaisesti. Lisävarusteen avulla voi ohjata jopa 8 lämpöpumppua. MUISTA! Taajuusohjatulla kompressorilla varustetun lämpöpumpun voi yhdistää vain muihin samaa mallia oleviin taajuusohjattuihin lämpöpumppuihin. Luku 5 Sähköliitännät 19

20 PE PE 8 -X4 L 7 -X1 N X8 -X2 24 -X10 -X L N PE AA5-X4 ON F2040 GND B A GND B A AA23-X4 F2040 GND B A GND B A AA23-X4 F2030 F A B GND X A B GND X F2016/F2026 F2016/F A B GND X A B GND X5 F2015/F2020/F2025/F2300 F2015/F2020/F2025/F2300 AA21-J2 A B GND AA21-J2 A B GND F2120 F GND B A GND B A X23 X23 X GND B A GND B A X22 X22 GND B A AA5-X4 20 Luku 5 Sähköliitännät

21 L N PE L N PE L N PE L N PE L N PE Ulkolämpötilan anturi Ulkolämpötila-anturi (BT1) on sijoitettava varjoisaan paikkaan talon pohjois- tai luoteispuolelle, jottei esim. aamuaurinko vaikuta siihen. Kytke anturi liittimeen X6:1 ja X6:2 tulokortissa (AA3). Käytä 2-johtimista kaapelia, jonka johdinala on vähintään 0,5 mm². Mahdollinen kaapeliputki on tiivistettävä, jotta kosteutta ei tiivisty ulkoanturin koteloon. AA3-X SMO AA3-X6 Ulkoinen Externt BT1 Lämpötila-anturi, käyttöveden tuotanto Käyttövesilatauksen lämpötila-anturi (BT6) sijoitetaan varaajan uppoputkeen. Kytke anturi liittimeen X6:7 ja X6:8 tulokortissa (AA3). Käytä 2-johtimista kaapelia, jonka johdinala on vähintään 0,5 mm². Käyttövesilataus aktivoidaan valikossa 5.2 tai aloitusoppaassa. SMO Ulkoinen Externt Lämpötila-anturi, ulkoinen menojohto Kytke menolämpötilan anturi (BT25) (vaaditaan, kun lisälämmönlähde liitetään vaihtoventtiilin (QN10) jälkeen) liittimeen X6:5 ja X6:6 tulokortissa (AA3). Käytä 2-johtimista kaapelia, jonka johdinala on vähintään 0,5 mm². AA3-X SMO AA3-X6 Ulkoinen Externt BT25 Lämpötila-anturi, ulkoinen paluujohto Kytke paluulämpötilan anturi (BT71) liittimeen X6:17 ja X6:18 tulokortissa (AA3). Käytä 2-johtimista kaapelia, jonka johdinala on vähintään 0,5 mm². AA3-X SMO AA3-X6 Ulkoinen Externt BT71 AA3-X BT6 Liitännällä, joka vaatii muiden anturien kytkennän. Katso "AUX-tulojen vaihtoehdot" sivulla 25. AA3-X6 Lämpötila-anturi, käyttövesi huippu Käyttöveden ylälämpötila-anturi (BT7) voidaan kytkeä :een säiliön yläosan lämpötilan näyttöä varten (jos anturin voi asentaa säiliön yläosaan). Kytke anturi liittimeen X6:15 ja X6:16 tulokortissa (AA3). Käytä 2-johtimista kaapelia, jonka johdinala on vähintään 0,5 mm². SMO Ulkoinen Externt AA3-X BT7 AA3-X6 Luku 5 Sähköliitännät 21

22 L N PE L N PE L N PE Liitäntämahdollisuudet Valvontakytkin Kun kiinteistössä on lisäsähköä käytettäessä monta sähkönkuluttajaa kytkeytyneenä, on olemassa vaara, että kiinteistön päävarokkeet laukeavat. Ohjausmoduuli on varustettu sisäänrakennetulla valvontakytkimellä, joka ohjaa sähkövastuksen tehoportaita kytkemällä niitä pois, jos jokin vaihe ylikuormittuu. Vastukset kytketään päälle, kun muu virrankulutus laskee. Virtamuuntajan kytkentä Virran mittausta varten on asennettava virtatunnistin (BE1 - BE3) kuhunkin sähkökeskukseen tulevaan vaihejohtoon. Tämä on suositeltavaa tehdä sähkökeskuksessa. Kytke virrantunnistin moninapaiseen kaapeliin sähkökeskuksen vieressä olevassa kotelossa. Käytä kotelon ja lämpöpumpun välillä moninapaista kaapelia, jonka johdinala on vähintään 0,5 mm². Kytke kaapeli liittimeen X4:1-4, jossa X4:1 on kolmen virrantunnistimen yhteinen liitin. Kiinteistön päävarokkeen koko asetetaan valikossa Sähkönsyöttö Inkommande el PEN L1 L 2 L 3 Huoneanturi mukana toimitetaan huoneanturi (BT50). Huoneanturilla on kolme toimintoa: 1. Näytä huonelämpötila ohjausmoduulin näytössä. 2. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa C asteina. 3. Mahdollistaa huonelämpötilan parantamisen/vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteriventtiilit voivat aiheuttaa ongelmia. Ohjausyksikkö toimii ilman anturia, mutta jos halutaan lukea talon sisälämpötila :n näytössä, anturi pitää asentaa. Huoneanturi kytketään liittimiin X6:3 ja X6:4 tulokortissa (AA3). Jos anturia käytetään huonelämpötilan muuttamiseen C asteina ja/tai huonelämpötilan vakauttamiseen, anturi pitää aktivoida valikossa Jos huoneanturia käytetään huoneessa, jossa on lattialämmitys, siinä tulee olla vain näyttötoiminto, ei huonelämpötilan ohjausta. SMO Ulkoinen Externt Sähkökeskus Elcentral AA3-X AA3-X6 BT50 Ohjausyksikkö Värmepump MUISTA! Talon lämpötilan muuttuminen kestää aikansa. Esimerkiksi lattialämmityksen yhteydessä lyhyt aikajakso ei aiheuta merkittävää huonelämpötilan muutosta. AA3-X AA3-X4 Ulkoinen Externt BE3 BE2 BE1 22 Luku 5 Sähköliitännät

23 L N PE L N PE Porrasohjattu lisälämpö Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Ulkoista porrasohjattua lisälämmönlähdettä voidaan ohjata enintään 3 potentiaalivapaalla releellä ohjausyksikössä (3 lineaarista porrasta tai 7 binääristä porrasta). Vaihtoehtoisesti kahta relettä (2-portainen lineaarinen tai 3-portainen binäärinen) voidaan käyttää porrasohjatun lisälämmönlähteen ohjaamiseen, jolloin kolmatta relettä voidaan käyttää lämminvesivaraajan/varaajasäiliön sähkövastuksen ohjaamiseen. Lisävarusteen AXC 30 avulla lisälämmönlähteen ohjaukseen voidaan käyttää kolmea potentiaalivapaata lisärelettä, joilla saadaan aikaan maks. 3 lineaarista tai 7 binääristä lisäporrasta. Porrastus ylöspäin tapahtuu vähintään 1 minuutin välein ja porrastus alaspäin tapahtuu vähintään 3 sekunnin välein. Kytke porras 1 liitinrimaan X2:2 lisärelekortissa (AA7). Kytke porras 2 liitinrimaan X2:4 lisärelekortissa (AA7). Kytke porras 3 tai lämminvesivaraajan/varaajasäiliön sähkövastus liitinrimaan X2:6 lisärelekortissa (AA7). Porrasohjatun lisäsähkön asetukset tehdään valikossa ja Kaikki lisälämmönlähteet estetään kytkemällä potentiaalivapaa kosketintoiminto ohjelmallisesti ohjattuun tuloon liittimeen X6 tulokortissa (AA3) tai liitinrimaan X2 (katso sivu 25) joka valitaan valikossa X X1 AA7-X2 Shunttiohjattu lisälämpö Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Tämä kytkentä mahdollistaa ulkoisen lisälämmönlähteen, esim. öljykattilan, kaasukattilan tai kaukolämmönsiirtimen, liittämisen lämmitysjärjestelmän avuksi. ohjaa shunttiventtiiliä ja lisälämmönlähteen käynnistyssignaalia kolmen releen avulla. Ellei laitteisto pysty pitämään menolämpötilaa riittävän korkeana, lisälämpö kytkeytyy päälle. Kun kattila-anturi (BT52) näyttää n. 55 C, lähettää signaalin shunttiventtiilille (QN11), joka avautuu lisälämmönlähteestä päin. Shunttia (QN11) säädetään niin, että todellinen menolämpötila vastaa ohjausjärjestelmän laskettua teoreettista asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti (QN11) suljetaan täysin. Tehtaassa asetettu kattilan minimikäyntiaika on 12 tuntia (asetetaan valikossa ). Shunttiohjatun lisälämmön asetukset tehdään valikossa ja Kytke shunttimoottori (QN11) liittimeen X2:4 (230 V, kiinni) ja 6 (230 V, auki) lisärelekortissa (AA7) ja liittimeen X1:0 (N). Lisälämmönlähteen päälle- ja poiskytkemiseksi se kytketään liitinrimaan X2:2 lisärelekortissa (AA7). Kaikki lisälämmönlähteet estetään kytkemällä potentiaalivapaa kosketintoiminto ohjelmallisesti ohjattuun tuloon liittimeen X6 tulokortissa (AA3) tai liitinrimaan X2 (katso sivu 25) joka valitaan valikossa 5.4. X1 AA7-X X2 AA7-X2 1 0 PE X X2 AA7-X2 1 0 PE L N PE X1 Ulkoinen Externt A1 A1 A1 -K1 -K2 -K3 A2 A2 A2 L N PE Ulkoinen Externt Jos releitä käytetään ohjausjännitteen kytkemiseen, asenna siltaus liittimien X1:1 ja X2:1, X2:3 ja X2:5 välille lisärelekortilla (AA7). Kytke ulkoisen lisälämmönlähteen nolla liittimeen X1:0. Kun porrasohjattu lisälämpö on ennen vaihtoventtiiliä Sähkövastus lämmittää suurimmalla sallitulla teholla yhdessä kompressorin kanssa, jotta se voi lopettaa käyttöveden lämmityksen mahdollisimman pian ja palata lämmitysveden lämmitykseen. Tämä voi tapahtua vain, kun asteminuuttiluku on lisälämmön käynnistysarvon alapuolella. X1 QN11 Jos releitä käytetään ohjausjännitteen kytkemiseen, asenna siltaus liittimien X1:1 ja X2:1, X2:3 ja X2:5 välille lisärelekortilla (AA7). Luku 5 Sähköliitännät 23

24 L N PE L N PE L N PE L N PE Varatilan relelähtö Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. Kun katkaisin (SF1) asetetaan asentoon " " (varatila), aktivoidaan seuraavat komponentit (jos ne on kytketty): kiertovesipumput (EB101-GP12 ja EB102-GP12) ulkoinen kiertovesipumppu (GP10) potentiaalivapaa vaihtava varatilarele (K2). Ulkoinen kiertovesipumppu Kytke kiertovesipumppu (GP10) kuvan mukaisesti liittimeen X4:9 (PE), X4:10 (N) ja X4:11 (230 V) peruskortissa (AA2). AA2-X4 Ulkoinen Externt 8 9 PE N L Ulkoiset lisävarusteet eivät ole päällä. AA2-X4 GP10 MUISTA! Käyttövettä ei tuoteta, kun varatila on aktivoitu. Varatilarelettä voidaan käyttää ulkoisen lisälämmön aktivoimiseen, ohjauspiiriin on asennettava ulkoinen termostaatti lämpötila säätämiseen. Varmista, että lämmitysvesi kiertää ulkoisessa lisälämmönlähteessä. A2 A1 Vaihtoventtiili voidaan täydentää ulkoisella vaihtoventtiilillä (QN10) käyttöveden ohjaukseen. (Katso lisävarusteet sivulta 57) Käyttövesituotanto valitaan valikossa Kytke ulkoinen vaihtoventtiili (QN10) kuvan mukaan liitinrimaan X4:2 (N), X4:3 (ohjaus) ja X4:4 (L) peruskortissa (AA2). PE X1 AA2-X Ulkoinen Externt Ulkoinen Externt N L L N PE X1 AA2-X4 QN10 X1 1 0 PE A2 A1 NIBE Uplink Kytke verkkokaapeli (suora, Cat.5e UTP) RJ45-pistokkeella (uros) AA4-X9:n näytön liittimeen (kuvan mukaan). Käytä ohjausyksikön läpivientejä (UB2). L N PE Ulkoinen Externt X1 N L AA4-X9 Jos relettä käytetään ohjausjännitteen kytkemiseen, asenna siltaus liittimien X1:1 ja X1:2 välille ja kytke ulkoisen lisälämmönlähteen nolla ja ohjausjännite liittimiin X1:0 (N) ja X1:4 (L). 24 Luku 5 Sähköliitännät

25 L N PE Ulkoiset liitäntämahdollisuudet :n liitin (X6) tulokortissa (AA3) ja liitin X2 ovat ohjelmallisesti ohjattuja tuloja ja lähtöjä anturien ja ulkoisten kosketintoimintojen liittämiseen. Tämä tarkoittaa, että anturi tai ulkoinen kosketintoiminto voidaan kytkeä yhteen kuudesta erikoisliitännästä, joiden toiminnon ohjausyksikön ohjelmisto määrittää. MUISTA! Jos ulkoinen kosketintoiminto kytketään -lämpöpumppuun, käytetyn tulon tai lähdön toiminto pitää valita valikossa 5.4. Tulokortin (AA3) valittavat tulot näille toiminnoille ovat AUX1 (X6:9-10), AUX2 (X6:11-12) ja AUX3 (X6:13-14). Liitinrimassa X2 on seuraavat valittavat tulot AUX4 (X2:1), AUX5 (X2:2) ja AUX6 (X2:3). Maadoitus AUX4-6 kytketään liitinrimaan X2:4. Valittava tulo on liitin X7 tulokortissa (AA3). pehmeät lähdöt/tulot5.4 Vaihtoehto näytetään vain, jos jäähdytyslisävaruste on asennettu tai lämpöpumpussa on sisäänrakennettu jäähdytystoiminto. Lämpötila-anturi, ulkoinen menolämpötila, kun lisälämpö on ennen vaihtoventtiiliä (QN10) Menolämpötilan anturi lisälämmönlähteen jälkeen (BT63) voidaan kytkeä :een lisälämmönlähteen jälkeisen lämpötilan mittaamiseen. Lämpötila-anturi, jäähdytys menojohto Jos aktiivista 4-putkista jäähdytysjärjestelmää käytetään AUX-lähdössä, jäähdytyksen menolämpötilan anturi (BT64) kytketään :iin. Vaihtoehto näkyy vain, jos lämpöpumpun jäähdytystoiminto on aktivoitu. Jos jäähdytystoimintoon käytetään lisävarustekorttia, anturi kytketään siihen. Lämpötilan anturi, kattila estä lämpö aktivoi tilap. luksus Lämpötila-anturi, kattila (BT52) voidaan kytkeä :een. Vaihtoehto näkyy vain, jos shunttiohjattu lisälämmönlähde on valittu valikossa ei käytössä Kosketin ulkoiselle tariffiestolle ei käytössä ei käytössä ei käytössä SMO Ulkoinen Externt Jos halutaan käyttää ulkoista tariffiestoa, se kytketään tulokorttiin (AA3) tai liittimeen X2. Tariffiesto tarkoittaa, että lisälämpö, kompressori, lämmitys ja jäähdytys kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4. Teho on kytketty pois, kun kosketin on suljettu. AA3-X B A Liitin "SG ready":lle Tätä toimintoa voi käyttää vain sähköverkossa, joka tukee "SG Ready"-standardia. AA3-X6 "SG Ready" vaatii kaksi AUX-tuloa. Yllä olevassa esimerkissä käytetään tuloja AUX1 (X6:9-10) ja AUX2 (X6:11-12) tulokortissa (AA3). MUISTA! Osa seuraavista toiminnoista voidaan aktivoida ja ohjelmoida valikkoasetuksilla. AUX-tulojen vaihtoehdot Seuraavat toiminnot voidaan kytketä AUX-tuloihin tulokortissa AA3 tai liitinrimassa X2. Nämä toiminnot valitaan sitten valikossa 5.4. Käytä 2- johtimista kaapelia, jonka johdinala on vähintään 0,5 mm². Lämpötila-anturi, jäähdytys/lämmitys Jos yksittäisen huoneen tulee vaikuttaa koko laitteiston toimintaan, käytetään huoneanturia ((BT74). Kun huoneanturi (BT74) kytketään :iin, huoneanturi (BT74) määrittää milloin on aika vaihtaa jäähdytys- ja lämmityskäytön välillä. Haluttaessa toiminto kytketään tulokortin (AA3) liittimeen X6 tai liitinrimaan X2. "SG Ready" on nerokas ohjaustapa, jossa sähköntoimittajasi voi vaikuttaa sisäilman, käyttöveden ja/tai allasveden lämpötilaan (jos sellainen on) tai estää lisälämmön ja/tai lämpöpumpun kompressorin tiettyinä vuorokaudenaikoina (voidaan valita valikossa 4.1.5, kun toiminto on aktivoitu). Aktivoi toiminto kytkemällä potentiaalivapaa kosketintoiminto kahteen tuloon, jotka valitaan valikossa 5.4 (SG Ready A ja SG Ready B), katso sivulla 50. Suljettu tai avoin kosketin aiheuttaa jonkin seuraavista: Esto (A: Kiinni, B: Auki) "SG Ready" on aktiivinen. Lämpöpumpun kompressori ja lisälämpö estetään päivän tariffiestona. Normaalitila (A: Avoin, B: Avoin) "SG Ready" ei ole aktiivinen. Ei vaikuta järjestelmään. Luku 5 Sähköliitännät 25

26 Matalahintatila (A: Avoin, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmä keskittyy kustannussäästöihin ja voi esim. hyödyntää edullista energian hintaa sähköntoimittajalta tai mahdollista ylikapasiteettia omasta virtalähteestä (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). Ylikapasiteettitila (A: Suljettu, B: Suljettu) "SG Ready" on aktiivinen. Järjestelmän annetaan käydä täydellä kapasiteetilla kun sähköntoimittajalla on ylikapasiteettia (todella alhainen hinta) (vaikutus järjestelmään voidaan asettaa valikossa 4.1.5). (A = SG Ready A ja B = SG Ready B ) Kosketin aktivoinnille "tilapäinen luksus" Ulkoinen kosketin voidaan kytkeä lämpöpumppuun käyttövesitoiminnon tilapäinen luksus aktivointia varten. Koskettimen pitää olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4) tulokortilla (AA3) tai liitinrimaan X2. "tilapäinen luksus" aktivoidaan, kun kosketin on suljettuna. Kosketin toiminnon ulkoiselle estolle Kun toiminnon ulkoista estoa halutaan käyttää, se kytketään tulokorttiin (AA3) tai liitinrimaan X2. Toiminto kytketään pois kytkemällä potentiaalivapaa kosketintoiminto tuloon, joka valitaan valikossa 5.4. Toiminto on kytketty pois, kun kosketin on suljettu. Mahdolliset estettävät toiminnot: lisäys lämpöpumpun kompressori EB101 ja/tai EB102 lämmitys jäähdytys käyttövesi Kosketin aktivoinnille "ulkoinen säätö" Ulkoinen kosketintoiminto voidaan kytkeä -lämpöpumppuun menolämpötilan ja siten huonelämpötilan muuttamiseksi. Kun kosketin on kiinni, C lämpötila muuttuu (jos huoneanturi on kytketty ja aktivoitu). Ellei huoneanturia ole kytketty tai aktivoitu, asetetaan lämpötila :n muutos (lämpökäyrän muutos) valittavien portaiden määrällä. Arvo on säädettävissä välillä lämmitysjärjestelmä 1 Koskettimen tulee olla potentiaalivapaa ja se kytketään valittuun tuloon (valikko 5.4) tulokortissa (AA3) tai liittimeen X2. Muutoksen arvo asetetaan valikossa 1.9.2, "ulkoinen säätö". lämmitysjärjestelmä 2 8:lle Ulkoinen säätö lämmitysjärjestelmille 2-8 vaatii lisävarusteen (ECS 40 tai ECS 41). Katso asennusohjeet lisätarvikkeen asentajan käsikirjasta. Kosketin ulkoiselle hälytykselle Ulkoisista yksiköistä tulevat hälytykset voidaan kytkeä ohjaukseen ja näyttää infohälytyksenä. Potentiaalivapaa signaali tyyppiä sulkeutuva (NO) tai avautuva (NC) voidaan kytkeä. 26 Luku 5 Sähköliitännät

27 L N PE AUX-lähdön vaihtoehdot (potentiaalivapaa vaihtava rele) Ulkoinen kytkentä on mahdollinen reletoiminnolla potentiaalivapaan vaihtoreleen kautta (maks. 2 A resistiivisellä kuormalla), joka kytketään liittimeen X7 tulokortilla (AA3). Valittavat toiminnot ulkoiselle liitännälle: Summahälytyksen ilmaisu. Toiminto antaa signaalin sinä aikana, kun ohjausmoduuli ilmaisee pysyvän hälytyksen. Jäähdytystilan ilmaisu Tämä vaihtoehto edellyttää, että jäähdytystoiminto ja aktivoitu jossain muodossa. Toiminto antaa signaalin, kun järjestelmä sallii jäähdytyskäytön, ja signaalia voidaan käyttää esim. ulkoisten pumppujen ohjaukseen. Aktiivinen jäähdytys (4-putkinen) Tämä vaihtoehto edellyttää, että jäähdytystoiminto on aktivoitu jossain muodossa ja että sitä voidaan käyttää yksinkertaisessa 4-putkijärjestelmässä (yksi ulkoyksikkö). Toiminto antaa signaalin, kun jokin kytketty lämpöpumppu jäähdyttää, jäähdytys on sallittu, eikä muita tarpeita ole. Tätä toimintoa voidaan käyttää jäähdytyksen vaihtoventtiilin EP25-QN12 ohjaukseen. Jos katkaisin (SF1) on asennossa " " tai " ", rele on hälytystilassa. MUISTA! Tässä vaihtoehdossa latauspumppua (GP12) ohjataan aina käyttötilassa "auto", mikä tarkoittaa, että pumppu on käynnissä, kun vaihtoventtiili (QN12) on auki jäähdytysjärjestelmän suuntaan. Ulkoinen kiertovesipumppu. Toiminto antaa signaalin, kun ulkoista kiertovesipumppua (GP10) halutaan ohjata käyttötilan asetuksien mukaan. Käyttövesikierron kiertovesipumpun ohjaus. Toiminto antaa signaalin, kun käyttövesikierron kiertovesipumppua (GP11) halutaan ohjata valikon "käyttövesikierto" (2.9.2) asetuksilla. Jos jokin yllä mainituista kytketään liitinrimaan X7 tulokortissa (AA3), se pitää valita valikossa 5.4. Summahälytys on aktivoitu tehtaalla. Lisävarustekortti vaaditaan, jos useita toimintoja halutaan kytkeä liittimeen X7, kun summahälytyksen ilmaisu on aktivoitu (katso sivu 57). Ulkoinen Externt AA3-X7 AA3-X7 NC NO C Kuvassa rele hälytystilassa. Luku 5 Sähköliitännät 27

28 L N PE L N PE N L PE PE N L PE PE Käyttöveden kierrätyspumppu tai ulkoinen kiertovesipumppu kytketään AUX-tuloon alla olevan kuvan mukaan. Merkitse sähkökaappiin varoitus ulkoisesta jännitteestä. AA3-X7 Ulkoinen Externt AA3-X7 PE N L NC NO C PE N L Lisävarusteiden liitäntä Ohjeet muiden lisävarusteiden kytkentään ovat niiden mukana toimitetuissa asennusohjeissa. Katso sivulta 57 lista lisävarusteista, joita voidaan käyttää :n kanssa. Piirikortin sisältävät lisävarusteet AA5 Piirikortin AA5 sisältävät lisävarusteet kytketään ohjausyksikön tulokortin AA3 liitinrimaan X4: Jos olet kytkemässä useita lisävarusteita tai niitä on jo asennettu, sinun täytyy noudattaa alla olevia ohjeita. Ensimmäinen lisävarustekortti kytketään suoraan ohjausyksikön liitinrimaan AA3-X4. Seuraavat kortit asennetaan sarjaan edellisen kanssa. Käytä kaapelia LiYY, EKKX tai vastaava. Katso ohjeet lisävarusteen asennusohjeesta. Jäähdytyksen vaihtoventtiili kytketään AUX-tuloon kuvan mukaisesti. A B GND AA3-X AA3-X4 N L Lisävarustekortti 1 AA3-X7 Ulkoinen Externt AA3-X7 NC NO C N L A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X9 Lisävarustekortti 2 MUISTA! Relelähdön suurin sallittu kuorma on 2 A resistiivisellä kuormalla (230V AC). A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X Luku 5 Sähköliitännät

29 Piirikortin sisältävät lisävarusteet AA9 Piirikortin AA9 sisältävät lisävarusteet kytketään ohjausyksikön tulokortin AA3 liitinrimaan X4:9-12. Käytä kaapelia LiYY, EKKX tai vastaavaa. Katso ohjeet lisävarusteen asennusohjeesta. AA3-X Ohjausyksikkö Lisätarvikkeet AA9-X1 AA3-X4 12V A B GND Luku 5 Sähköliitännät 29

30 6 Käynnistys ja säädöt Valmistelut Yhteensopivassa NIBE ilma-/vesilämpöpumpussa pitää olla ohjauskortti, jonka ohjelmaversio on vähintään sivulla 9 olevan listan mukainen. Ohjauskortin versio näkyy lämpöpumpun näytössä (jos sellainen on) käynnistyksen aikana. :n täytyy olla kytketty ja liitetty. Lämmitysjärjestelmän on oltava vedellä täytetty ja ilmattu. Käyttöönotto NIBE-ilma/vesilämpöpumpun kanssa NIBE F2015 / F2020 / F2025 Noudata lämpöpumpun asennus- ja hoito-ohjeen luvussa Käyttöönotto ja säätö Käynnistys ja tarkastukset annettuja ohjeita. Tarkasta AUX-lähtö AUX-lähtöön mahdollisesti kytketyn toiminnon tarkastamiseksi 1. Aktivoi "AA3-X7" valikossa Tarkasta haluttu toiminto 3. Deaktivoi "AA3-X7" valikossa 5.6. Jäähdytyskäyttö Kun jäähdytyskäyttö on sallittu voit valita AUX-tulolle jäähdytystilan ilmaisun valikossa 5.4. Jos laitteistossa on yksi tai useampia NIBE ilma-/vesilämpöpumppuja, jotka voivat tuottaa kylmää (NIBE F2040 tai F2120), jäähdytyskäyttö voidaan sallia. Katso kyseinen asentajan käsikirja. Kun jäähdytyskäyttö on sallittu voit valita AUX-tulolle jäähdytystilan ilmaisun valikossa 5.4. NIBE F2016 / F2026 / F2030 / F2040 / F2120 / F2300 Noudata lämpöpumpun asennusohjeen luvussa Käyttöönotto ja säätö Käynnistys ja tarkastukset annettuja ohjeita. 1. Kytke lämpöpumpun jännite. 2. Kytke :n jännite. 3. Noudata :n näytön aloitusopasta tai käynnistä aloitusopas valikossa 5.7. Käyttöönotto pelkällä lisälämmönlähteellä Noudata aloitusoppaan ohjeita ensimmäisen käynnistyksen yhteydessä, noudata muuten alla olevaa listaa. 1. Siirry valikkoon 4.2 käyttötila. 2. Merkitse vain lisäys valitsimella ja paina sitten OK. 3. Palaa päävalikoihin painamalla Takaisin-painiketta. MUISTA! Käyttöönotossa ilman NIBE-ilmalämpöpumppua tiedonsiirtovian hälytys voi näkyä näytössä. Hälytys nollataan jos lämpöpumppu deaktivoidaan valikossa ("asennetut orjat"). Tarkasta vaihtoventtiili 1. Aktivoi "AA2-K1 (QN10)" valikossa Tarkasta, että vaihtoventtiili avautuu tai on auki käyttövesilatauksen suuntaan. 3. Deaktivoi "AA2-K1 (QN10)" valikossa Luku 6 Käynnistys ja säädöt

31 Aloitusopas Lämmitysjärjestelmä on täytettävä vedellä ja ilmattava ennen kuin katkaisin käännetään asentoon "". Aloitusoppaassa liikkuminen A. Sivu B. Nimi ja valikkonumero kieli Aseta ohjausmoduulin katkaisin (SF1) asentoon "". 2. Noudata aloitusoppaan ohjeita ohjausmoduulin näytössä. Ellei aloitusopas käynnisty, kun käynnistät ohjausmoduulin, voit käynnistää sen käsin valikossa 5.7. VIHJE! Käynistys Katso sivulla 36 laitteiston ohjausjärjestelmän esittely (ohjaus, valikot jne.). Aloitusopas käynnistyy, kun laitteisto käynnistetään ensimmäistä kertaa. Aloitusoppaassa neuvotaan mitä tulee tehdä ensimmäisen käynnistyksen yhteydessä sekä käydään läpi laitteiston perusasetukset. Aloitusopas varmistaa, että käynnistys suoritetaan oikein eikä sitä saa sen vuoksi ohittaa. Aloitusopas voidaan käynnistää jälkikäteen valikossa 5.7. Aloitusoppaan aikana vaihtoventtiilejä ja shunttia käytetään edestakaisin lämpöpumpun ilmauksen helpottamiseksi. MUISTA! Kun aloitusopas on käynnissä, yksikään :n toiminnoista ei käynnisty automaattisesti. Opas ilmestyy :n jokaisen käynnistyksen yhteydessä, kunnes se estetään viimeisellä sivulla. Jos aloitusopas jätetään tälle sivulle, se sulkeutuu automaattisesti 60 min C. Vaihtoehto / asetus A. Sivu Tästä näet miten pitkällä olet aloitusoppaassa. Voit selata aloitusoppaan sivuja seuraavasti: 1. Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavalle sivulle aloitusoppaassa painamalla OK-painiketta. B. Nimi ja valikkonumero Tästä näet mihin ohjausjärjestelmän valikkoon tämä aloitusoppaan sivu perustuu. Suluissa olevat numerot ovat valikon numero ohjausjärjestelmässä. Lisätietoa kyseisestä valikosta löydät sen ohjevalikosta tai käyttöohjeesta C. Vaihtoehto / asetus Näin teet järjestelmän asetukset. D. Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. Luku 6 Käynnistys ja säädöt 31

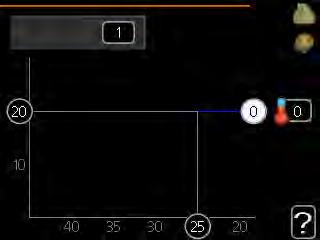

32 Jäähdytys-/lämpökäyrän asetukset Menolämpötila C Brantare Jyrkempi kurvlutning käyrä järjestelmä lämpökäyrä menojohdon lämpötila C 30 ulkolämpötila C jäähdytyskäyrä järjestelmä menojohdon lämpötila C C UTETEMPERATUR Ulkolämpötila Käyrän ihannejyrkkyys riippuu paikallisista ilmasto-olosuhteista, talon lämmitysjärjestelmästä (patteri- vai lattialämmitys) sekä siitä, kuinka hyvin talo on eristetty. Käyrä asetetaan lämmitysjärjestelmän asennuksen yhteydessä, mutta sitä on ehkä säädettävä jälkeenpäin. Sen jälkeen lämpökäyrää ei normaalisti tarvitse muuttaa. MUISTA! Sisälämpötilan hienosäädön yhteydessä käyrän paikkaa pitää siirtää ylös- tai alaspäin, mikä tehdään valikossa 1.1 lämpötila. lämpökäyrä Säätöalue: 0 15 Tehdasasetus: 9 ulkolämpötila C jäähdytyskäyrä (vaatii lisävarusteen) Säätöalue: 0 9 Tehdasasetus: 0 Valikossa lämpökäyrä voit nähdä talosi ns. lämpökäyrän. Lämpökäyrän tehtävä on varmistaa tasainen sisälämpötila kaikissa ulkolämpötiloissa ja säästää siten energiaa. Tämän lämpökäyrän perusteella ohjausmoduulin ohjausyksikkö määrittää lämmitysjärjestelmään menevän veden lämpötilan, menolämpötilan, ja siten sisälämpötilan. Tässä voit valita lämpökäyrän ja lukea, miten menolämpötila muuttuu eri ulkolämpötiloissa. Jos järjestelmässä on jäähdytys, samat asetukset voidaan tehdä jäähdytyskäyrälle. Lämpökäyrän jyrkkyys Lämmitys-/jäähdytyskäyrän jyrkkyys ilmaisee, kuinka monta astetta menolämpötilaa nostetaan/lasketaan, kun ulkolämpötila laskee/nousee. Jyrkemmällä käyrällä lämmityksen menolämpötila on korkeampi ja jäähdytyksen matalampi tietyssä ulkolämpötilassa. Käyrän muutos Lämpökäyrän muutos tarkoittaa, että menolämpötila muuttuu yhtä paljon kaikissa ulkolämpötiloissa, esim. +2 muutos nostaa menolämpötilaa 5 C kaikissa ulkolämpötiloissa. Menojohdon lämpötila maksimi- ja minimiarvot Koska menojohdon pyyntilämpötila ei voi nousta korkeammaksi kuin asetettu maksimiarvo eikä laskea alemmaksi kuin asetettu minimiarvo, lämpökäyrä kääntyy vaakasuuntaan näissä lämpötiloissa. MUISTA! Lattialämmitysjärjestelmien yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille C. Lattiajäähdytyksen yhteydessä pienin menolämpötila täytyy rajoittaa kondensoitumisen välttämiseksi. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Käyrän päässä oleva numero osoittaa käyrän jyrkkyyden. Lämpömittarin vieressä oleva numero osoittaa lämpökäyrän muutoksen. Aseta uusi arvo valitsimella. Vahvista uusi asetus painamalla OK-painiketta. Käyrä 0 on oma lämpökäyrä, joka on luotu valikossa Luku 6 Käynnistys ja säädöt

33 Toisen käyrän valitsemiseksi (käyrän jyrkkyys): Jos lämmitysjärjestelmiä on vain yksi, käyrän numero on jo merkitty, kun valikkoikkuna avautuu. 1. Valitse järjestelmä (jos niitä on useampia), jonka lämpökäyrä muutetaan. 2. Kun järjestelmän valinta vahvistetaan, lämpökäyrän numero merkitään. 3. Palaa säätötilaan painamalla OK-painiketta. 4. Valitse uusi käyrä. Käyrät on numeroitu 0-15, suurempi numero tarkoittaa suurempaa jyrkkyyttä ja korkeampaa menolämpötilaa. Käyrä 0 tarkoittaa, että oma käyrä (valikko 1.9.7) käytetään. 5. Lopeta asetusten määrittäminen painamalla OKpainiketta. Käyrän lukeminen: 1. Kierrä valitsinta, niin että ulkolämpötilan akselin rengas merkitään. 2. Paina OK-painiketta. 3. Seuraa harmaata viivaa käyrään saakka ja lue vasemmalta vaakaviivan päästä menolämpötila valitussa ulkolämpötilassa. 4. Nyt voit lukea eri lämpötilat kiertämällä valitsinta oikealla tai vasemmalle ja lukea vastaavan menojohdon lämpötilan. 5. Poistu lukutilasta painamalla OK- tai takaisin-painiketta. VIHJE! Odota vuorokausi ennen uutta asetusta, jotta huonelämpötila ehtii asettua. Jos ulkona on kylmä ja huonelämpötila on liian alhainen, lisää lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on kylmä ja huonelämpötila on liian korkea, pienennä lämpökäyrän jyrkkyyttä askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian alhainen, lisää lämpökäyrän muutosta askelen verran. Jos ulkona on lämmin ja huonelämpötila on liian korkea, pienennä lämpökäyrän muutosta askelen verran. Luku 6 Käynnistys ja säädöt 33

34 Käyttövesikierron asetukset käyttövesikierto (vaatii lisävarusteen) käyttöaika Säätöalue: 1-60 min Tehdasasetus: 60 min seisonta Säätöalue: 0-60 min Tehdasasetus: 0 min Tässä voit asettaa käyttövesikierron jopa kolmelle ajanjaksolle päivässä. Ajanjakson aikana käyttövesikierron kiertovesipumppu toimii asetusten mukaan "käyttöaika" määrittää kuinka kauan käyttövesikierron pumppu käy käyttökertaa kohti. "seisonta" määrittää kuinka kauan käyttövesikierron pumppu seisoo käyttökertojen välillä. Lämminvesikierto aktivoidaan valikossa 5.4 "pehmotulot/lähdöt". Allas allas 1 - allas 2 (vaatii lisävarusteen) käynnistyslämpötila Säätöalue: 5,0-80,0 C Tehdasasetus: 22,0 C pysäytyslämpötila Säätöalue: 5,0-80,0 C Tehdasasetus: 24,0 C kompressorien enimmäismäärä Säätöalue: 1 8 Tehdasasetus: 8 Tässä valitaan onko allasohjaus aktiivinen, missä lämpötiloissa (käynnistys- ja pysäytyslämpötila) allaslämmitys tapahtuu ja kuinka monta kompressoria saa lämmittää tätä allasta samaan aikaan. Maksimimäärä tarjoaa mahdollisuuden rajoittaa kuinka moni kompressori saa lämmittää allasta. Asetusta muutetaan, jos muita tarpeita on priorisoitava. Kun altaan lämpötila on laskenut asetetun käynnistyslämpötilan alle eikä käyttövesi- tai lämmitystarvetta ole, alkaa lämmittää allasvettä. Poista merkintä "aktivoitu" allaslämmityksen kytkemiseksi pois päältä. MUISTA! Käynnistyslämpötila ei voi olla korkeampi kuin pysäytyslämpötila. 34 Luku 6 Käynnistys ja säädöt

35 SG Ready SG Ready Tätä toimintoa voi käyttää vain sähköverkossa, joka tukee "SG Ready"-standardia. Tässä teet "SG Ready"-toiminnon asetukset. Säästötila tarkoittaa, että sähkön hinta on alhainen ja järjestelmä käyttää sitä kustannusten laskemiseen. Ylikapasiteettitila tarkoittaa, että sähkön hinta on todella alhainen ja järjestelmä käyttää sitä kustannusten minimoimiseen. vaik. huonelämpötila Tässä valitaan voidaanko huonelämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready":n matalahintatilassa sisälämpötilan rinnakkaissiirtoa suurennetaan "+1". Jos huoneanturi on asennettu ja aktivoitu, haluttua huonelämpötilaa nostetaan 1 C. "SG Ready":n ylikapasiteettitilassa sisälämpötilan rinnakkaissiirtoa suurennetaan "+2". Jos huoneanturi on asennettu ja aktivoitu, haluttua huonelämpötilaa nostetaan 2 C. vaik käyttövesi Tässä valitaan voidaanko käyttöveden lämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready":n matalahintatilassa käyttöveden pysäytyslämpötila asetetaan mahdollisimman korkeaksi pelkässä kompressorikäytössä (sähkövastusta ei sallita). "SG Ready":n ylikapasiteettitilassa käyttöveden lämpötila asetetaan "luksus" (sähkövastus sallitaan). vaik jäähdytys (vaatii lisävarusteen) Tässä valitaan voidaanko jäähdytyskäytön huonelämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready":n matalahintatilassa ja jäähdytyskäytössä sisälämpötilaan ei vaikuteta. "SG Ready":n ylikapasiteettitilassa ja jäähdytyskäytössä sisälämpötilan rinnakkaissiirtoa pienennetään "-1". Jos huoneanturi on asennettu ja aktivoitu, huonelämpötilaa lasketaan 1 C. vaik allaslämpötila (vaatii lisävarusteen) Tässä valitaan voidaanko altaan lämpötilaan vaikuttaa "SG Ready":n aktivoinnin yhteydessä. "SG Ready" matalahintatilassa haluttua allaslämpötilaa nostetaan (käynnistys- ja pysäytyslämpötila) 1 C. "SG Ready" ylikapasiteettitilassa haluttua allaslämpötilaa nostetaan (käynnistys- ja pysäytyslämpötila) 2 C. Toiminnon on oltava kytketty kahteen AUX-tuloon ja aktivoitu valikossa 5.4. Luku 6 Käynnistys ja säädöt 35

36 7 Ohjaus - Johdanto Näyttö A B C D E SISÄILMASTO MIN LAITTEISTO Näyttö KÄYTTÖVESI INFO A B C D E F Näyttö Tilan merkkivalo OK-painike Takaisin-painike Valitsin Katkaisin G USB-portti Näytössä näytetään ohjeita, asetukset ja käyttötietoja. Voit helposti liikkua valikoissa ja selata vaihtoehtoja asetusten muuttamiseksi tai saadaksesi haluamasi tiedot. Tilan merkkivalo Merkkivalo ilmaisee ohjausyksikön tilan. Se: palaa vihreänä normaalitilassa. palaa keltaisena, kun varatila on aktivoitu. palaa punaisena hälytyksen lauettua. OK-painike OK-painiketta käytetään seuraaviin: vahvista alivalikon/vaihtoehdon/asetuksen/aloitusoppaan sivun valinta. Takaisin-painike Takaisin-painiketta käytetään: palataksesi edelliseen valikkoon. peruuttaaksesi asetuksen, jota ei ole vahvistettu. Valitsin Valitsinta voi kiertää oikealle tai vasemmalle. Voit: siirtyä valikoissa ja vaihtoehtojen välillä. suurentaa tai pienentää arvoa. vaihtaa sivua monisivunäytössä (esim. ohjeteksti ja huoltotiedot). F G Katkaisimet (SF1) Katkaisin on kolme tilaa: Päällä () Valmiustila ( ) Varatila ( ) Varatilaa tulee käyttää vain silloin, kun ohjausyksikössä on jokin vika. Tässä tilassa lämpöpumpun kompressori pysäytetään ja mahdollinen sähkövastus kytkeytyy päälle. Ohjausyksikön näyttö on sammutettu ja merkkivalo palaa keltaisena. USB-portti USB-portti on tuotenimen muovilevyn alla. USB-porttia käytetään ohjelmiston päivitykseen. Käy osoitteessa ja napsauta välilehteä "ohjelmisto" uusimman ohjelmiston lataamiseksi. 36 Luku 7 Ohjaus - Johdanto

37 Valikkojärjestelmä Kun ohjausyksikön ovi avataan, näytössä näkyvät valikkojärjestelmän neljä päävalikkoa sekä tietyt perustiedot. Ulkolämpötila SISÄILMASTO Sisälämpötila - (jos huonelämpötila-anturi on asennettu) KÄYTTÖVESI Käyttöveden lämpötila Näytön kuvakkeet Näytössä voivat näkyä seuraavat kuvakkeet käytön aikana. Symboli Kuvaus Tämä symboli näkyy infomerkin vieressä, jos valikossa 3.1 on tietoa, joka sinun tulee huomioida. MIN LAITTEISTO Tilapäinen luksus (jos aktivoitu) HUOLTO Toivottu käyttövesimäärä INFO Tietoa käytöstä Nämä kaksi symbolia näkyvät, kun ulkoyksikön kompressori tai laitteiston lisälämmönlähde on estetty :n kautta. Eston syynä voi olla esim. valikossa 4.2 valittu käyttötila, se että esto on ohjelmoitu valikossa tai on ilmennyt hälytys, joka estää niiden toiminnan. Kompressorin esto. Valikko 1 - SISÄILMASTO Sisälämpötilan asetukset ja ohjelmointi. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 2 - KÄYTTÖVESI Käyttövesituotannon asetukset ja ohjelmointi. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Tämä valikko näkyy vain, jos lämminvesivaraaja on asennettu. Valikko 3 - INFO Lämpötilan ja muiden käyttötietojen näyttö sekä hälytyslokiin käsiksi pääsy. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 4 - MIN LAITTEISTO Kellonajan, päiväyksen, kielen, näytön, käyntitilan jne. asetus. Katso lisätietoa ohjevalikosta tai käyttöohjeesta. Valikko 5 - HUOLTO Lisäasetukset. Nämä asetukset eivät ole loppukäyttäjän käytettävissä. Valikko tulee näkyviin, kun takaisin-painike pidetään aloitusvalikossa painettuna 7 sekunnin ajan. Katso sivu 43. Lisäenergian esto. Tämä symboli näkyy, kun käyttöveden luksustila tai tilapäinen lämpötilan korotus on aktivoitu. Tämä symboli näkyy, kun "loma-asetus" on aktiivinen valikossa 4.7. Tämä kuvake osoittaa, että on muodostanut NIBE Uplink -yhteyden. Tämä kuvake osoittaa puhaltimen nopeuden, jos sitä on muutettu normaalinopeudesta. Edellyttää lisävarusteen NIBE FLM. Tämä symboli ilmaisee, että aurinkolämmitys on aktiivinen. Vaatii lisävarusteen. Tämä symboli ilmaisee, että uima-allaslämmitys on aktiivinen. Vaatii lisävarusteen. Tämä symboli ilmaisee, että jäähdytys on aktiivinen. Vaatii lämpöpumpun jäähdytystoiminnolla. Käyttö Kohdistinta siirretään kiertämällä valitsinta oikealle tai vasemmalle. Merkityt kohdat ovat aina vaaleita ja/tai niissä on ylöskäännetty taite. Luku 7 Ohjaus - Johdanto 37

38 Valitse valikko Valikkojärjestelmässä liikutaan merkitsemällä päävalikko ja painamalla sitten OK-painiketta. Näyttöön tulee uusi ikkuna alivalikoineen. Valitse yksi alivalikoista merkitsemällä se ja painamalla OK-painiketta. Käytä virtuaalinäppäimistöä Valitse vaihtoehto mukavuustila2.2 Erilaisia näppäimistöjä säästö normaali luksus Tietyissä valikoissa teksti pitää syöttää virtuaalinäppäimistöllä. Vaihtoehto Useita vaihtoehtoja sisältävässä valikossa valittu vaihtoehto näytetään vihreällä ruksilla. Toisen vaihtoehdon valitsemiseksi: 1. Merkitse haluttu vaihtoehto. Yksi vaihtoehdoista on esivalittu (valkoinen). 2. Vahvista valinta painamalla OK-painiketta. Valitun vaihtoehdon viereen tulee vihreä ruksi. Aseta arvo aika päiväys päivä kuukausi vuosi aika ja päiväys h 12 h Valikosta riippuen käytettävissä on erilaisia merkistöjä, jotka valitset valintanupilla. Jos haluat vaihtaa merkistöä, paina takaisinpainiketta. Jos valikossa on vain yksi merkistö, näppäimistö näytetään suoraan. Kun olet kirjoittanut tekstin, merkitse "OK" ja paina OKpainiketta. Selaa ikkunoita Valikossa voi olla useita ikkunoita. Siirry ikkunoiden välillä kiertämällä valitsinta. Muutettava arvo Nykyinen valikkoikkuna Valikon ikkunoiden lukumäärä Selaa aloitusoppaan ikkunoita Yhden arvon asettamiseksi: 1. Merkitse valitsimella asetettava arvo. 2. Paina OK-painiketta. Arvon tausta muuttuu vihreäksi, mikä tarkoittaa, että olet säätötilassa. 3. Suurenna arvoa kiertämällä valitsinta oikealle ja pienennä arvoa kiertämällä sitä vasemmalle. 4. Vahvista asetettu arvo painamalla OK-painiketta. Palaa alkuperäiseen arvoon painamalla takaisin-painiketta. Nuoli aloitusoppaan sivujen selaamiseen kieli Kierrä valitsinta, kunnes nuoli vasemmassa yläkulmassa (sivunumeron vieressä) on merkitty. 2. Siirry seuraavaan kohtaan aloitusoppaassa painamalla OK-painiketta. 38 Luku 7 Ohjaus - Johdanto

39 Ohjevalikko Monissa valikoissa on symboli, joka osoittaa että käytettävissä on lisäohjeita. Ohjeteksteihin käsiksi pääsy: 1. Merkitse ohjekuvake kiertämällä valitsinta. 2. Paina OK-painiketta. Ohjetekstit koostuvat usein useammasta sivusta, joita voit selata valitsimella. Luku 7 Ohjaus - Johdanto 39

40 8 Ohjaus Valikko 1 - SISÄILMASTO 1 - SISÄILMASTO lämpötila ilmanvaihto * ohjelmointi lisäasetukset lämmitys jäähdytys ** lämmitys jäähdytys ** ilmanvaihto * käyrä ulkoinen säätö lämpökäyrä jäähdytyskäyrä ** pienin menolämpötila lämmitys huoneanturiasetukset jäähdytysasetukset * puhaltimen palautumisaika * jäähdytys ** oma käyrä pisteensiirto lämmitys jäähdytys ** * Vaatii lisävarusteen. ** Vaatii lämpöpumpun jäähdytystoiminnolla. 40 Luku 8 Ohjaus

41 Valikko 2 - KÄYTTÖVESI 2 - KÄYTTÖVESI tilapäinen luksus mukavuustila ohjelmointi lisäasetukset jaks. korotus käyttövesikierto * Valikko 3 - INFO 3 - INFO huoltotiedot kompressoritiedot lisäyksen tiedot hälytysloki sisälämpötilaloki * Vaatii lisävarusteen. Luku 8 Ohjaus 41

42 Valikko 4 - MIN LAITTEISTO 4 - MIN LAITTEISTO plustoiminnot allas * allas 2 * internet NIBE Uplink tcp/ip-asetukset proxy-asetukset sms * SG Ready smart price adaption älykoti käyttötila omat kuvakkeet aika ja päiväys kieli loma-asetus lisäasetukset smart energy source asetukset käyttöpriorisointi autom.tilan asetukset asteminuuttiasetukset tehdasasetukset käyttäjä Eston ohjelmointi ohjelma hilj. tila hetkellinen hinta CO2 impact tariffijaksot, sähkön hinta tariffijakso, ulkoinen shuntti tariffijakso, ulkoinen porras tariffijaksot, OPT10 * Vaatii lisävarusteen. 42 Luku 8 Ohjaus

43 Valikko 5 - HUOLTO Yleiskuvaus 5 - HUOLTO käyttöasetukset käyttövesiasetukset * suurin menojohdon lämpötila maks. poikkeama menolämp Hälytystoimenpiteet puhallinnop. poistoilma * lisälämpö Virtausaset. lämmitysjärj heat pump testing kompr.käyrä aika suodatinhälytys järjestelmäasetukset asennetut orjat kytkentä lisävarusteet lisävarusteasetukset pehmeät lähdöt/tulot tehdasasetus huolto pakko-ohjaus aloitusopas pikakäynnistys lattiankuivaustoiminto muutosloki shunttiohjattu lisälämpö * lisäilmastointijärjestelmä * aurinkolämpö * porrasohjattu lisälämpö käyttövesimukavuus * F135 * GBM tiedonsiirtomoduuli * virtausanturi* orja-asetukset maa EB EB EB EB EB EB EB EB lämpöpump lat.pumppu (GP12) * Vaatii lisävarusteen. Mene päävalikkoon ja siirry huoltovalikkoon painamalla Takaisin-painiketta 7 sekunnin ajan. Alivalikot Valikossa HUOLTO on oranssi teksti, mikä tarkoittaa, että se on tarkoitettu asentajan käyttöön. Tässä valikossa on useita alivalikoita. Valikoiden oikealla puolella näkyvät kunkin valikon tilatiedot. Luku 8 Ohjaus 43

44 käyttöasetukset Ohjausmoduulin käyttöasetukset. järjestelmäasetukset Ohjausmoduulin järjestelmäasetukset, lisätarvikkeiden aktivointi jne. lisävarusteasetukset Lisätarvikkeiden käyttöasetukset. pehmeät lähdöt/tulot Tulokortin (AA3) ja liitinriman (X2) ohjelmallisesti ohjattujen tulojen ja lähtöjen asetukset. tehdasasetus huolto Kaikkien käyttäjän käytettävissä olevien asetusten (mukaan lukien lisäasetusvalikko) palautus tehdasarvoihin. pakko-ohjaus Sisäyksikön komponenttien pakko-ohjaus. aloitusopas Ohjausmoduulin ensimmäisen käynnistyksen yhteydessä näytettävän aloitusoppaan käsinkäynnistys. pikakäynnistys Kompressorin pikakäynnistys. Virheelliset asetukset huoltovalikoissa voivat vahingoittaa laitteistoa. Valikko käyttöasetukset Tämän alavalikoissa tehdään ohjausmoduulin käyttöasetukset. Valikko käyttövesiasetukset säästö Säätöalue käynnistyslämpötila säästö: 5 55 C Tehdasasetus käynnistyslämpötila säästö: 42 C Säätöalue pysäytyslämpötila säästö: 5 60 C Tehdasasetus pysäytyslämpötila säästö: 48 C normaali Säätöalue käynnistyslämpöt. normaali: 5 60 C Tehdasasetus käynnistyslämpöt. normaali: 46 C Säätöalue pysäytyslämpöt. normaali: 5 65 C Tehdasasetus pysäytyslämpöt. normaali: 50 C luksus Säätöalue käynnistyslämpötila luksustila: 5 70 C Tehdasasetus käynnistyslämpötila luksustila: 49 C Säätöalue pysäytyslämpötila luksus: 5 70 C Tehdasasetus pysäytyslämpötila luksus: 53 C pysäytyslämpöt. per korotus Säätöalue: C Tehdasasetus: 55 C käynnistysero kompressorit Säätöalue: 0,5 4,0 C Tehdasasetus: 1,0 C latausmenettely Säätöalue: tav.lämp, lämpötilaero Tehdasasetus: lämpötilaero Tässä asetetaan käyttöveden käynnistys- ja pysäytyslämpötilat eri mukavuusvaihtoehdoille valikossa 2.2 sekä jaksoittaisen korotuksen pysäytyslämpötila valikossa Tässä valitaan käyttövesikäytön latausmenettely. "lämpötilaero" suositellaan latauskierukalla varustetuille lämminvesivaraajille, "tav.lämp" suositellaan käyttövesikierukalla varustetuille lämminvesivaraajille. Valikko suurin menojohdon lämpötila lämmitysjärjestelmä Säätöalue: 5-70 C Tehdasasetus: 60 C Tässä asetetaan lämmitysjärjestelmän korkein menolämpötila. Jos talossa on enemmän kuin yksi lämmitysjärjestelmä, kullekin järjestelmälle voidaan asettaa erilliset menolämpötilat. Lämmitysjärjestelmien 2-8 menolämpötilat eivät voi olla korkeammat kuin lämmitysjärjestelmän 1 menolämpötila. MUISTA! Lattialämmitysjärjestelmän yhteydessä suurin menojohdon lämpötila asetetaan tavallisesti välille 35 ja 45 C. Tarkasta lattian suurin sallittu lämpötila lattiatoimittajaltasi. Valikko maks. poikkeama menolämp. maks. ero kompr. Säätöalue: 1 25 C Tehdasasetus: 10 C maks. ero lisäläm. Säätöalue: 1 24 C Tehdasasetus: 7 C Tässä asetetaan suurin sallittu ero lasketun ja todellisen menolämpötilan välillä kompressori- ja lisäyskäytössä. Maks. ero lisäys ei saa koskaan olla suurempi kuin maks. ero kompressori. 44 Luku 8 Ohjaus

45 maks. ero kompr. Jos todellinen menolämpötila poikkeaa asetusarvosta, lämpöpumppu pakotetaan pysähtymään riippumatta asteminuuttiluvusta. Jos todellinen menolämpötila ylittää lasketun menolämpötilan asetetulla arvolla, asetetaan asteminuuttilukemaksi 0. Jos tarvitaan vain lämmitystä, lämpöpumpun kompressori pysähtyy. maks. ero lisäläm. Jos "lisäys on valittu ja aktivoitu valikossa 4.2 ja todellinen menolämpötila ylittää lasketun asetetulla arvolla, sähkövastus pysäytetään. Valikko Hälytystoimenpiteet Tässä voit valita miten ohjausmoduuli ilmoittaa, että näytössä näkyy hälytys. Lämpöpumppu joko lopettaa käyttöveden tuottamisen ja/tai laskee huonelämpötilaa. MUISTA! Ellei hälytystoimenpidettä valita, energiankulutus saattaa kasvaa hälytyksen yhteydessä. Valikko puhallinnop. poistoilma (vaatii lisävarusteen) normaali sekänopeus 1-4 Säätöalue: % Tässä asetetaan puhaltimen viiden valittavan tilan nopeudet. MUISTA! Väärin säädetty ilmavirta voi vahingoittaa taloa ja suurentaa energiankulutusta. Valikko lisälämpö Tässä teet kytketyn ulkoisen lisälämmönlähteen (porrasohjattu tai shunttiohjattu) asetukset. Valitse ensin onko porrasohjattu tai shunttiohjattu lisälämmönlähde kytketty. Sen jälkeen voit muuttaa eri vaihtoehtojen asetuksia. lis.tyyp: porrasohj maks. porras Säätöalue (binäärinen porrastus deaktivoitu): 0 3 Säätöalue (binäärinen porrastus aktivoitu): 0 7 Tehdasasetus: 3 varokekoko Säätöalue: A Tehdasasetus: 16 A jännitesuhde Säätöalue: Tehdasasetus: 300 Valitse tämä vaihtoehto, jos porrasohjattu lisälämmönlähde on kytketty ja se on asennettu käyttövesilatauksen vaihtoventtiilin (QN10) etu- tai takapuolelle. Porrasohjattu lisälämmönlähde on esim. ulkoinen sähkökattila. Kun binaarinen porrastus on deaktivoitu (pois), asetukset koskevat lineaarista porrastusta. Tässä voit asettaa sallittujen lisälämpöportaiden enimmäismäärän, onko säiliössä sisäinen lisälämmönlähde (vain, jos lisälämmönlähde on QN10:n jälkeen), käytetäänkö binaarista porrastusta sekä jännitesuhteen. lis.tyyp: shunttiohj priorisoitu lisä Säätöalue: päälle/pois Tehdasasetus: pois minimikäyntiaika Säätöalue: 0 48 h Tehdasasetus: 12 h alin lämpötila Säätöalue: 5 90 C Tehdasasetus: 55 C shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s varokekoko Säätöalue: A Tehdasasetus: 16 A jännitesuhde Säätöalue: Tehdasasetus: 300 Luku 8 Ohjaus 45

46 Valitse tämä vaihtoehto, jos shunttiohjattu lisälämmönlähde on kytketty. Tässä asetetaan ulkoisen shuntatun lisälämmön käynnistysehdot, minimikäyntiaika ja minimilämpötila. Ulkoinen shuntattu lisälämmönlähde on esim. puu-/öljy-/pellettikattila. Shuntille voidaan asettaa shunttivahvistus ja odotusaika. Jos valitset "priorisoitu lisä", käytetään ulkoisen lisälämmönlähteen lämpöä lämpöpumpun sijaan. Shuntti säätää niin kauan kuin lämpöä on käytettävissä, muuten shuntti on kiinni. VIHJE! Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko Virtausaset. lämmitysjärj. tehdasaset. Säätöalue: patteri, lattialämmitys, pat. + lattialäm., MUT C Tehdasasetus: patteri Säätöalue MUT: -40,0 20,0 C MUT-arvon tehdasasetus riippuu valitusta asennusmaasta. Alla oleva esimerkki koskee Ruotsia. Tehdasasetus MUT: -20,0 C oma aset. Säätöalue dt MUT:ssa: 0,0 25,0 Tehdasasetus dt MUT:ssa: 10,0 Säätöalue MUT: -40,0 20,0 C Tehdasasetus MUT: -20,0 C Tässä asetetaan, minkä tyyppiseen lämmönjakojärjestelmään kiertovesipumppu on kytketty. dt MUT:ssa on tulo- ja menolämpötilojen välinen ero asteina mitoitetussa ulkolämpötilassa. Valikko heat pump testing Tämä valikko on tarkoitettu :n testaukseen eri standardien mukaisesti. Valikon käyttö muuhun tarkoitukseen voi aiheuttaa sen, että laitteisto ei toimi oikein. Tässä valikossa on useita alivalikoita, yksi kutakin standardia kohti. Tässä asetetaan tuleeko lämpöpumpun kompressorin noudattaa tiettyä käyrää tietyn tietyn tarpeen yhteydessä vai tuleeko sen toimia esimääritettyjen käyrien mukaisesti. Aseta käyrä tarpeelle (lämmitys, käyttövesi jne.) poistamalla valinnan "auto", kiertämällä säätöpyörää, kunnes lämpötila on merkitty ja painamalla OK. Nyt voit asettaa missä lämpötiloissa maksimi- ja minimitaajuudet esiintyvät. Tässä valikossa on useita ikkunoita (yksi kutakin tarvetta varten). Voit vaihtaa ikkunaa vasemmassa yläkulmassa olevien nuolien avulla. Valikko aika suodatinhälytys kk suod.hälytysten välillä Säätöalue: 1 24 Tehdasasetus: 3 Tässä asetat :n suodattimen puhdistusmuistutuksen aikavälin kuukausina. Valikko 5.2 -järjestelmäasetukset Tässä voit tehdä laitteiston järjestelmäasetukset, esim. aktivoida liitetyt orjalaitteet ja valita mitä lisävarusteita on asennettu. Valikko asennetut orjat Jos orja on liitetty isäntälaitteistoon, se asetetaan tässä. Liitetyt orjat voidaan aktivoida kahdella tavalla. Voit joko merkitä vaihtoehdon luettelossa tai käyttää automaattitoimintoa "etsi asennetut orjat". etsi asennetut orjat Merkitse etsi asennetut orjat" ja paina OK-painiketta lämpöpumppuun liitettyjen lisätarvikkeiden automaattisen haun käynnistämiseksi. Valikko kytkentä Tässä asetetaan onko järjestelmä liitetty allaslämmitykseen, lämminvesivaraajaan ja lämmitysjärjestelmään. VIHJE! Esimerkkejä liitäntävaihtoehdoista löydät osoitteesta Tässä valikossa on liitäntämuisti, mikä tarkoittaa, että ohjausjärjestelmä muistaa miten tietty vaihtoventtiili on liitetty ja käyttää automaattisesti oikeaa liitäntää, kun käytät samaa vaihtoventtiiliä seuraavan kerran. Valikko kompr.käyrä Tämä valikko näytetään vain, jos on liitetty lämpöpumppuun, jossa on invertteriohjattu kompressori. 46 Luku 8 Ohjaus

47 Orja (lämpöpumppu) orja 1 s2 Vapaa tila liittämistä varten kytkentä5.2.3 s3 s4 s5 s6 s7 s8 Lisätarvikkeet voidaan aktivoida kahdella tavalla. Voit joko merkitä vaihtoehdon luettelossa tai käyttää automaattitoimintoa "etsi asennettuja lisävarusteita". etsi asennettuja lisävarusteita Merkitse etsi asennettuja lisävarusteita" ja paina OKpainiketta -lämpöpumppuun liitettyjen lisätarvikkeiden automaattisen haun käynnistämiseksi. Valikko lisävarusteasetukset Tämän alavalikoissa tehdään asennettujen ja aktivoitujen lisätarvikkeiden käyttöasetukset. Valikko shunttiohjattu lisälämpö Kompressori Merkintäkehys Orja: Tässä valitset mille lämpöpumpulle liitäntäasetukset tehdään. Kompressori: Tässä valitaan onko lämpöpumpun kompressori estetty (tehdasasetus) vai vakio (liitetty esim. allaslämmitykseen, lämminvesivaraajaan ja lämmitysjärjestelmään). Merkintäkehys: Siirrä merkintäkehystä säätöpyörällä. OK-painikkeella valitset muokattavan arvon ja vahvistat valinnan näyttöön tulevassa ikkunassa. Työtila liittämistä varten: Tähän piirretään järjestelmän liitäntä. Symboli Kuvaus Kompressori (estetty) Kompressori (vakio) Vaihtoventtiilit käyttövesi-, jäähdytys- tai allasohjausta varten. Vaihtoventtiilin yläpuolella olevat merkinnät osoittavat sähköisen kytkennän (EB101 = Isäntä 1, CL11 = Allas 1 jne.). Käyttöveden lämmitys Allas 1 Allas 2 Lämmitys (kiinteistön lämmitys, sisältää mahd. lisälämmitysjärjestelmä) Jäähdytys priorisoitu lisä Säätöalue: päälle/pois Tehdasasetus: pois käynnistysero lisälämpö Säätöalue: GM Tehdasasetus: 400 GM minimikäyntiaika Säätöalue: 0 48 h Tehdasasetus: 12 h alin lämpötila Säätöalue: 5 90 C Tehdasasetus: 55 C shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Tässä asetetaan ulkoisen shuntatun lisälämmön käynnistysehdot, minimikäyntiaika ja minimilämpötila. Ulkoinen shuntattu lisälämmönlähde on esim. puu-/öljy-/pellettikattila. Shuntille voidaan asettaa shunttivahvistus ja odotusaika. Jos valitset "priorisoitu lisä", käytetään ulkoisen lisälämmönlähteen lämpöä lämpöpumpun sijaan. Shuntti säätää niin kauan kuin lämpöä on käytettävissä, muuten shuntti on kiinni. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko lisävarusteet Tässä voit määrittää asennetut lisävarusteet. Jos lämminvesivaraaja on liitetty -lämpöpumppuun, käyttöveden lämmitys on aktivoitava tässä. Luku 8 Ohjaus 47

48 Valikko lisäilmastointijärjestelmä käytä lämmitystilassa Säätöalue: päälle/pois Tehdasasetus: päällä käytä jäähdytystilassa Säätöalue: päälle/pois Tehdasasetus: pois shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Tässä valitset, minkä lämmitysjärjestelmän (2-8) haluat asettaa. Seuraavassa valikossa teet valitun lämmitysjärjestelmän asetukset. Jos tämä vaihtoehto on aktivoitu, voit nyt asettaa "jäähd.menolämp. +20 C:ssa" ja "jäähdytys menolämp. +40 C" jokaiselle lämmitysjärjestelmälle, jossa toiminto on aktivoitu. MUISTA! Tämä asetus näkyy vain, jos "jäähd. sallittu" on aktivoitu valikossa Tässä asetetaan shunttivahvistus ja odotusaika asennetuille lämmitysjärjestelmille. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko aurinkolämpö käyn. delta-t GP4 Säätöalue: 1-40 C Tehdasasetus: 8 C pys. delta-t GP4 Säätöalue: 0-40 C Tehdasasetus: 4 C varaajan maks. lämpötila Säätöalue: C Tehdasasetus: 95 C aur.kennon maks. lämp. Säätöalue: C Tehdasasetus: 125 C pakkasenkestävyys Säätöalue: C Tehdasasetus: 2 C käyn. aurinkokennojäähdytys Säätöalue: C Tehdasasetus: 110 C käyn. delta-t, pys. delta-t: Tässä voit asettaa millä aurinkolämpökerääjän ja aurinkolämpösäiliön lämpötilaerolla kiertovesipumppu käynnistyy ja pysähtyy. varaajan maks. lämpötila, aur.kennon maks. lämp.: Tässä asetetaan aurinkosäiliön ja aurinkokeräimen maksimilämpötila, jossa kiertovesipumppu pysähtyy. Tällä suojataan aurinkosäiliö ylikuumenemiselta. Jos laitteistossa on toiminnot jäätymisenestolle ja/tai aurinkokeräimen jäähdytykselle, voit aktivoida ne tässä. Kun toiminto on aktiivinen, voit tehdä niihin liittyvät asetukset. jäätymissuojaus pakkasenkestävyys: Tässä voit asettaa missä aurinkolämpökerääjän lämpötilassa kiertovesipumppu käynnistyy jäätymisen estämiseksi. aurinkokeräimen jäähdytys käyn. aurinkokennojäähdytys: Jos aurinkolämpökerääjän lämpötila ylittää tämän asetuksen samalla kun aurinkolämpösäiliön lämpötila ylittää asetetun maksimilämpötilan, aktivoidaan ulkoinen jäähdytystoiminto. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. 48 Luku 8 Ohjaus

49 Valikko porrasohjattu lisälämpö käynnistä lisäys Säätöalue: GM Tehdasasetus: 400 GM lisälämm. portaiden ero Säätöalue: GM Tehdasasetus: 30 GM maks. porras Säätöalue (binäärinen ohjaus deaktivoitu): 0 3 Säätöalue (binäärinen ohjaus aktivoitu): 0 7 Tehdasasetus: 3 binäärinen nousu Säätöalue: päälle/pois Tehdasasetus: pois Tässä määritetään askelohjatun lisälämmön asetukset. Askelohjattu lisälämpö on esim. ulkoinen sähkökattila. Voit esim. valita milloin lisälämpö käynnistyy, asettaa sallittujen lisälämpöportaiden enimmäismäärän ja sen, käytetäänkö binääristä porrastusta. Kun binaarinen porrastus on deaktivoitu (pois), asetukset koskevat lineaarista porrastusta. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko käyttövesimukavuus sähköv. aktivointi Säätöalue: päälle/pois Tehdasasetus: pois vastus aktivoitu lämmitykseen Säätöalue: päälle/pois Tehdasasetus: pois sekoitusventtiilin aktivointi Säätöalue: päälle/pois Tehdasasetus: pois lähtevä käyttövesi Säätöalue: C Tehdasasetus: 55 C shunttivahvistus Säätöalue: 0,1 10,0 Tehdasasetus: 1,0 shuntin odotusaika Säätöalue: s Tehdasasetus: 30 s Tässä teet käyttövesimukavuutta koskevat asetukset. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. sähköv. aktivointi: Tässä aktivoidaan sähkövastus, jos sellainen on asennettu lämminvesivaraajaan. vastus aktivoitu lämmitykseen: Tässä voit asettaa saako säiliön sähkövastus (edellyttää, että yllä oleva vaihtoehto on aktivoitu) lämmittää käyttövettä, jos lämpöpumpun kompressorit priorisoivat lämmityskäytön. sekoitusventtiilin aktivointi: Tässä asetat onko asennettu sekoitusventtiili lämminvesivaraajasta tulevan käyttöveden lämpötilan rajoittamiseen. Jos tämä vaihtoehto on aktivoitu, voit asettaa käyttöveden menolämpötilan sekä sekoitusventtiilin vahvistuksen ja odotusajan. lähtevä käyttövesi: Tässä voit asettaa mihin lämpötilaan sekoitusventtiili rajoittaa lämminvesivaraajasta tulevan käyttöveden lämpötilan. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Luku 8 Ohjaus 49

50 Valikko F135 latauspumpun nopeus Säätöalue: % Tehdasasetus: 70 % kv jäähd. yht Säätöalue: päälle/pois Tehdasasetus: pois Tässä voit asettaa latauspumppunopeudet F135:lle. Voit myös valita ladataanko käyttövettä F135:lla samalla kun ulkoyksikkö jäähdyttää. Jäähdytyslisävaruste ACS 310 vaaditaan, jotta käyttövesi jäähdytyksen yhteydessä voidaan aktivoida. MUISTA! Jäähdytys pitää sallia valikossa lämpöpump, jotta käyttövesi jäähdytyksen yhteydessä voidaan aktivoida. Valikko GBM tiedonsiirtomoduuli käynnistysero lisälämpö Säätöalue: GM Tehdasasetus: 400 GM hystereesi Säätöalue: GM Tehdasasetus: 100 GM Tässä teet GBM kaasukattilan asetukset. Voit esim. valita milloin kaasukattila käynnistyy. Katso toiminnan kuvaus lisätarvikkeen asennuskäsikirjasta. Valikko virtausanturi virtausanturi Tässä valitset energiamittaukseen käytettävän virtausanturin. Valikko 5.4 -pehmeät lähdöt/tulot Tässä voit valita mihin tulokortin (AA3) tuloon/lähtöön tai liittimeen (X2) ulkoinen kosketintoiminto (sivu 25) kytketään. Valinnaiset tulot liitinrimassa AUX1-6 (AA3-X6:9-14 ja X2:1-4) ja lähtö AA3-X7. Valikko tehdasasetus huolto Tässä voit palauttaa kaikki asetukset (mukaan lukien käyttäjän asetukset) tehdasarvoihin. Palautuksen jälkeen aloitusopas näkyy näytössä seuraavan ohjausmoduulin käynnistyksen yhteydessä. Valikko pakko-ohjaus Tässä voit pakko-ohjata ohjausmoduulin eri osia ja mahdollisia kytkettyjä lisävarusteita. Valikko aloitusopas Aloitusopas käynnistyy automaattisesti, kun ohjausmoduuli käynnistetään ensimmäistä kertaa. Tässä voit käynnistää sen käsin. Katso sivulla 31 lisätiedot aloitusoppaasta. Valikko pikakäynnistys Tässä voit käynnistää kompressorin. MUISTA! Kompressorin käynnistys edellyttää lämmitystai käyttövesitarpeen olemassa oloa. MUISTA! Älä pikakäynnistä kompressoria liian monta kertaa peräkkäin lyhyen ajan sisällä, kompressori ja sen ympärillä olevat varusteet voivat vaurioitua. virtausanturi EMK 500 virtausanturi Asetukset: EMK 500, EMK 310 / 300, EMK 150 Tehdasasetus: EMK Luku 8 Ohjaus

51 Valikko lattiankuivaustoiminto pituus jakso 1 7 Säätöalue: 0 30 päivää Tehdasasetus, jakso 1 3, 5 7: 2 päivää Tehdasasetus, jakso 4: 3 päivää lämpötila jakso 1 7 Säätöalue: C Tehdasasetus: lämpötila jakso 1 lämpötila jakso 2 lämpötila jakso 3 lämpötila jakso 4 lämpötila jakso 5 lämpötila jakso 6 lämpötila jakso 7 Tässä asetetaan lattiankuivaustoiminto. 20 C 30 C 40 C 45 C 40 C 30 C 20 C Voit määrittää enintään 7 ajanjaksoa, joissa on eri menolämpötilat. Jos ajanjaksoja on vähemmän kuin 7, muiden jaksojen pituudeksi asetetaan 0 päivää. Lattiakuivaustoiminto aktivoidaan merkitsemällä ruutu "aktivoitu". Alareunassa on laskuri, joka näyttää kuinka monta vuorokautta toiminto on ollut aktiivinen. VIHJE! Jos käyttötilaa "vain lisäys" käytetään, valitse valikossa 4.2. Valikko muutosloki Tästä voi lukea ohjausjärjestelmään tehdyt muutokset. Jokaisesta muutoksesta näytetään päiväys, aika, tunniste (asetuskohtainen) ja uusi arvo. Muutosloki tallennetaan käynnistyksen yhteydessä eikä sitä poisteta tehdasasetusten palautuksen yhteydessä. Valikko orja-asetukset Tämän alavalikoissa tehdään asennettujen orjalaitteiden asetukset. Valikko EB EB108 Tässä teet asennettuja orjalaitteita koskevat asetukset sekä latauspumpun asetukset. Valikko lämpöpump Tässä teet asennettuja orjalaitteita koskevat asetukset. Katso asetukset asennetun orjalaitteen asentajan käsikirjasta. Valikko lat.pumppu (GP12) käyttötila Lämmitys/jäähdytys Säätöalue: auto / ajoittainen Tehdasasetus: ajoittainen Tässä asetetaan latauspumpun käyttötila. auto: Latauspumppu käy :n käyttötilassa. ajoittainen: Latauspumppu käynnistyy 20 sekuntia ennen lämpöpumpun kompressoria ja pysähtyy 20 sekuntia kompressorin jälkeen. nop. käytössä lämmitys, käyttövesi, allas, jäähdytys Säätöalue: auto / käsinohjaus Tehdasasetus: auto Manuaaliset asetukset Säätöalue: % Tehdasasetus: 70 % nop odotustilassa Säätöalue: % Tehdasasetus: 30 % korkein sallittu nopeus Säätöalue: % Tehdasasetus: 100 % Tässä asetetaan latauspumpun nopeus eri käyttötiloissa. Valitse "auto", jos latauspumpun nopeus säädetään automaattisesti (tehdasasetus) optimaalista käyttöä varten. Jos "auto" on aktivoitu lämmityskäyttöä varten, voit myös tehdä asetuksen "korkein sallittu nopeus", joka rajoittaa latauspumpun nopeuden eikä salli sen käydä asetettua arvoa suuremmalla nopeudella. Latauspumpun manuaalista käyttöä varten deaktivoi "auto" kyseistä käyttötilaa varten ja aseta arvo 1 ja 100 % välille (aikaisemmin asetettu "korkein sallittu nopeus" arvo ei enää päde). Nopeus odotustilassa (käytetään vain jos "käyttötilaksi" on valittu "auto") tarkoittaa, että latauspumppu toimii asetetulla nopeudella, kun ei tarvita kompressoria eikä sähkövastusta maa Tässä valitset tuotteen asennusmaan. Tämä mahdollistaa maakohtaiset asetukset. Kielivalinta ei riipu maavalinnasta. Tämä valinta lukitaan 24 tunnin, näytön käynnistyksen tai ohjelmapäivityksen jälkeen. Luku 8 Ohjaus 51

52 9 Huolto Huoltotoimenpiteet Varatila Huollon saa suorittaa vain tarvittavan pätevyyden omaava henkilö. :n korjaamiseen saa käyttää vain NIBE:n toimittamia varaosia. Katkaisinta (SF1) ei saa asettaa asentoon " " tai ennen kuin järjestelmä on täytetty vedellä. Lämpöpumpun kompressori saattaa vaurioitua. Varatilaa käytetään käyttöhäiriöiden ja huollon yhteydessä. Käyttövettä ei lämmitetä tässä tilassa. Varatila aktivoidaan kääntämällä katkaisin (SF1) asentoon " ". Tämä tarkoittaa, että: Merkkivalo palaa keltaisena. Näyttö on sammutettu ja ohjaustietokone on kytketty pois. Käyttövettä ei tuoteta. Kompressorit ovat pois päältä. Latauspumppu (EB101- GP12) ja latauspumppu (EB102-GP12) (jos on) ovat käynnissä. Lisävarusteet ovat pois päältä. Kiertovesipumppu on aktiivinen. Varatilarele (K1) on aktiivinen. Ulkoinen lisälämpö on aktiivinen, jos se on kytketty varatilaan (K1, liitinrima X1). Varmista, että lämmitysvesi kiertää ulkoisessa lisälämmönlähteessä. Lämpötila-anturin tiedot Lämpötila ( C) Resistanssi (kohm) 351,0 251,6 182,5 133,8 99,22 74,32 56,20 42,89 33,02 25,61 20,02 15,77 12,51 10,00 8,045 6,514 5,306 4,348 3,583 2,968 2,467 2,068 1,739 1,469 1,246 1,061 0,908 0,779 0,672 Jännite (VDC) 3,256 3,240 3,218 3,189 3,150 3,105 3,047 2,976 2,889 2,789 2,673 2,541 2,399 2,245 2,083 1,916 1,752 1,587 1,426 1,278 1,136 1,007 0,891 0,785 0,691 0,607 0,533 0,469 0, Luku 9 Huolto

53 USB-huoltoliitäntä Valikko päivitä ohjelmisto päivitä ohjelmisto7.1 käynnistä päivitys valitse toinen tiedosto Tässä voit päivittää :n ohjelmiston. Näyttöyksikkö on varustettu USB-portilla, jota voidaan käyttää ohjelmiston päivitykseen, rekisteröityjen tietojen tallentamiseen ja. Jotta seuraavat toiminnot toimisivat, USB-muistilla on pitää olla ohjelmatiedostot :a varten NIBE:ltä. SISÄILMASTO KÄYTTÖVESI Näytön yläreunassa näkyvässä tietoruudussa näytetään tiedot (aina englanniksi) luultavimmasta päivityksestä, jonka päivitysohjelma on valinnut USB-muistilta. Tämä tieto kertoo mille tuotteelle ohjelmisto on tarkoitettu, ohjelman version sekä yleistä tietoa ohjelmasta. Jos haluat käyttää jotain muuta tiedostoa, voit valita sen "valitse toinen tiedosto". MIN LAITTEISTO USB INFO käynnistä päivitys Valitse "käynnistä päivitys" jos haluat käynnistää päivityksen. Näyttöön tulee kysely haluatko varmasti päivittää ohjelmiston. Vastaa"kyllä" jatkaaksesi tai "ei" päivityksen peruuttamiseksi. USB 7 Jos vastasit "kyllä" aikaisempaan kysymykseen, päivitys käynnistyy ja sen edistyminen näytetään näytössä. Kun päivitys on valmis, käynnistyy uudelleen. päivitä ohjelmisto kirjaus käsittele asetuksia Kun USB-muisti kytketään, näyttöön tulee uusi valikko (7). Ohjelmiston päivitys ei nollaa :n valikkoasetuksia. Jos päivitys keskeytetään ennen kuin se on valmis (esim. sähkökatkoksen vuoksi), ohjelmisto voidaan palauttaa aikaisempaan versioon pitämällä OK-painike painettuna käynnistyksen aikana, kunnes vihreä valo syttyy (noin 10 sekuntia). Luku 9 Huolto 53

54 valitse toinen tiedosto päivitä ohjelmisto7.1 Valikko käsittele asetuksia käsittele asetuksia 7.3 tallenna asetukset palauta asetukset Valitse "valitse toinen tiedosto" ellet halua käyttää ehdotettua ohjelmistoa. Kun selaat tiedostoja, merkityn ohjelmiston tiedot näytetään tietoruudussa. Kun olet valinnut tiedoston OK-painikkeella, palaat edelliselle sivulle (valikko 7.1), jossa voit käynnistää päivityksen. Valikko kirjaus aktivoitu väli kirjaus s Tässä voit käsitellä (tallentaa tai noutaa) kaikkia valikkoasetuksia (käyttäjä- ja huoltovalikot) :ssa USBmuistilla. Painikkeella "tallenna asetukset" tallennat valikkoasetukset USB-muistille myöhempää palautusta varten tai jos haluat kopioida asetukset toiseen -lämpöpumppuun. Kun tallennat valikkoasetukset USB-muistille, ne kirjoitetaan aikaisemmin tallennettujen asetusten päälle. Painikkeella "palauta asetukset" palautetaan kaikki valikkoasetukset USB-muistilta. Valikkoasetusten palautusta USB-muistilta ei voi peruuttaa. Säätöalue: 1 s 60 min Tehdasasetusväli: 5 s Tässä voit määrittää, tallennetaanko mittausarvot :sta lokiin USB-muistilla. 1. Aseta rekisteröintien aikaväli. 2. Merkitse "aktivoitu". 3. Mittausarvot tallennetaan nyt :sta tiedostoon USB-muistilla asetetuin aikavälein, kunnes "aktivoitu" merkintä poistetaan. Poista merkintä "aktivoitu" ennen kuin otat ulos USB-muistin. 54 Luku 9 Huolto

55 10 Häiriöt Useimmissa tapauksissa ohjausmoduuli havaitsee toimintahäiriön ja osoittaa sen näytössä näkyvällä hälytyksellä ja toimenpideohjeilla. Kohdassa "Hälytysten käsittely" on lisätietoa hälytysten käsittelystä. Jos käyttöhäiriö ei näy näytössä tai jos näyttö on pimeänä, seuraa seuraavaa vianetsintäkaaviota. Hälytysten käsittely hälytys info/toimenpide palauta hälytys vikatilakäyttö Matalapainehälytys Hälytys tarkoittaa, että on ilmennyt jonkinlainen toimintahäiriö. Tämä osoitetaan sillä, että tilamerkkivalo ei enää pala vihreänä vaan punaisena ja näytössä näkyy hälytyskello. Hälytys Punainen hälytys tarkoittaa, että on ilmennyt toimintahäiriö, jota lämpöpumppu ja/tai ohjausyksikkö ei pysty poistamaan itse. Voit nähdä hälytyksen tyypin ja kuitata hälytyksen kiertämällä valitsinta ja painamalla OK-painiketta. Voit myös asettaa laitteiston vikatilakäyttö. info/toimenpide Tässä voit lukea mistä hälytys johtuu ja vinkkejä hälytyssyyn poistamiseksi. palauta hälytys Usein hälytyssyyn poistamiseksi riittää kun valitset palauta hälytys. Jos merkkivalo muuttuu vihreäksi kun olet valinnut palauta hälytys, hälytys on poistunut. Jos merkkivalo edelleen palaa punaisena ja hälytysvalikko näkyy näytössä, hälytyssyy on edelleen aktiivinen. Jos hälytys häviää ja ilmenee sitten uudelleen, ota yhteys asentajaan, katso vianetsintäluku (sivulla 55). vikatilakäyttö vikatilakäyttö eräänlaiseen varatilaan. Tämä tarkoittaa, että laitteisto tuottaa lämmitys- ja/tai käyttövettä ongelmasta huolimatta. Se voi tarkoittaa, että lämpöpumpun kompressori ei ole käytössä. Siinä tapauksessa lämmitys- ja käyttövesi tuotetaan sähkövastuksella. Jotta vikatilakäyttö voidaan valita, jonkun hälytystoimenpiteen täytyy valittu valikossa MUISTA! vikatilakäyttö valitseminen ei ole sama kuin hälytyksen aiheuttaneen ongelman korjaaminen. Merkkivalo palaa siksi edelleen punaisena. Vianetsintä Jos käyttöhäiriö ei näy näytössä, noudata seuraavia ohjeita: Perustoimenpiteet Aloita tarkastamalla seuraavat mahdolliset vikalähteet: Katkaisimen (SF1) asento. Talon ryhmä- tai päävarokkeet. Talon vikavirtakytkin. Ohjausyksikön automaattivaroke (FA1). Oikein säädetty valvontakytkin (jos sellainen on asennettu). Käyttövesi liian kylmää tai ei käyttövettä Nämä vianetsintäohjeet pätevät vain, kun järjestelmään on asennettu lämminvesivaraaja. Lämminvesivaraajan täyttöventtiili (QM10) suljettu tai tukossa. Avaa venttiili. Sekoitusventtiilin (jos asennettu) asetus liian alhainen. Säädä sekoitusventtiili. Ohjausyksikkö väärässä käyntitilassa Jos tila "käsinohjaus" on valittu, valitse lisäksi "lisäys". Suuri lämpimän käyttöveden kulutus. Odota kunnes käyttövesi on lämmennyt. Tilapäisesti suurempi käyttövesikapasiteetti (tilapäinen luksus) voidaan aktivoida valikossa 2.1. Liian alhainen käyttövesiasetus. Mene valikkoon 2.2 ja valitse korkeampi mukavuustila. Liian alhainen tai ei käyttöveden käyttöpriorisointia. Mene valikkoon ja suurenna käyttöveden priorisointiaikaa. Matala huonelämpötila Termostaatteja kiinni useissa huoneissa. Avaa termostaatit niin monessa huoneessa kuin mahdollista. Säädä huonelämpötila valikossa 1.1 sen sijaan, että suljet termostaatteja. Ohjausyksikkö väärässä käyntitilassa Mene valikkoon 4.2. Jos tila "auto" on valittu, valitse "lämmityksen pysäytys":lle suurempi arvo valikossa Jos tila "käsinohjaus" on valittu, valitse lisäksi "lämmitys". Ellei tämä riitä, aktivoi myös "lisäys". Lämpöautomatiikan asetusarvo liian alhainen. Mene valikkoon 1.1 "lämpötila" ja siirrä lämpökäyrää ylöspäin. Jos huonelämpötila on alhainen vain kylmällä säällä, suurenna lämpökäyrän jyrkkyyttä valikossa "lämpökäyrä". Liian alhainen tai ei lämmityksen käyttöpriorisointia. Mene valikkoon ja suurenna lämmityksen priorisointiaikaa. Lomatila aktivoitu valikossa 4.7. Mene valikkoon 4.7 ja valitse Pois. Luku 10 Häiriöt 55

56 Ulkoinen kosketin huonelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Ilmaa lämmitysjärjestelmässä. Poista ilma lämmitysjärjestelmästä. (QM20), (QM32) ilmastointijärjestelmässä. Suljettuja venttiilejä lämmitysjärjestelmässä. (QM40), (QM41) ilmastointijärjestelmässä. Avaa venttiilit. Korkea huonelämpötila Lämpöautomatiikan asetusarvo liian korkea. Mene valikkoon 1.1 (lämpötila) ja siirrä lämpökäyrää alaspäin. Jos huonelämpötila on korkea vain kylmällä säällä, pienennä lämpökäyrän jyrkkyyttä valikossa (lämpökäyrä). Ulkoinen kosketin huonelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Alhainen järjestelmäpaine Liian vähän vettä lämmitysjärjestelmässä. Täytä vettä lämmitysjärjestelmään. Kompressori ei käynnisty Ei lämmöntarvetta. Lämpöpumppu ei tuota lämpöä eikä käyttövettä. Lämpötilaehto lauennut. Odota kunnes lämpötilaehdot ovat palautuneet. Minimiaikaa kompressorikäynnistyksien välillä ei ole saavutettu. Odota 30 minuuttia ja tarkasta, että kompressori on käynnistynyt. Hälytys lauennut. Noudata näytön ohjeita. Vain lisälämmönlähde Ellet onnistu korjaamaan vikaa eikä taloon saada lämpöä, voit apua odottaessasi asettaa laitteiston tilaan vain lisäys. Tämä tarkoittaa, että talon lämmitykseen käytetään ainoastaan lisälämmönlähdettä. Aseta laitteisto lisälämmönlähdetilaan 1. Siirry valikkoon 4.2 käyttötila. 2. Merkitse vain lisäys valitsimella ja paina sitten OK. 3. Palaa päävalikoihin painamalla Takaisin-painiketta. MUISTA! Käyttöönotossa ilman NIBE-ilmalämpöpumppua tiedonsiirtovian hälytys voi näkyä näytössä. Hälytys nollataan jos lämpöpumppu deaktivoidaan valikossa ("asennetut orjat"). 56 Luku 10 Häiriöt

57 11 Lisätarvikkeet Allaslämmitys POOL 40 POOL 40 on lisävaruste, joka mahdollistaa uima-altaan lämmityksen -lämpöpumpulla. Tuotenro Apurele HR 10 Tuotenro Energiamittarisarja EMK 300 Tämä lisävaruste asennetaan lämpöpumpun ulkopuolelle ja sillä mitataan miten paljon energiaa -lämpöpumppu tuottaa allasveden, käyttöveden ja talon lämmitysveden lämmitykseen/jäähdytykseen. Tätä lisävarustetta käytetään, jos halutaan mitata altaan tai 4-putkijäähdytyksen energiankulutus. Tuotenumero Energiamittarisarja EMK 500 Tuotenro Huoneanturi RTS 40 Tuotenro Huoneyksikkö RMU 40 RMU 40 mahdollistaa lämpöpumpun käynnin ohjauksen ja valvonnan toisesta rakennuksesta kuin :n sijoituspaikasta. Tuotenro Ilmalämpöpumppu F kw Tuotenro kw Tuotenro F2040 F Tuotenro F Tuotenro F Tuotenro F2120 F x230V Tuotenro F x400V Tuotenro F x230V Tuotenro F x400V Tuotenro F x400V Tuotenro F x400V Tuotenro F kw Tuotenro kw Tuotenro NIBE SPLIT HBS 05 AMS 10-8 Tuotenro AMS Tuotenro AMS Tuotenro HBS Tuotenro HBS Tuotenro Kytkentärasia K11 Kytkentärasia, jossa termostaatti ja ylikuumenemissuoja. (Kytkettäessä sähkövastusta IU) Tuotenro Luku 11 Lisätarvikkeet 57

58 Käyttövesiohjaus VST 05 Vaihtoventtiili, Cu-putki Ø22 Suurin lämpöpumppukoko 8 kw Tuotenumero VST 11 Vaihtoventtiili, Cu-putki Ø28 (Suurin suositeltu teho, 17 kw) Tuotenro VST 20 Vaihtoventtiili, Cu-putki Ø35 (Suurin suositeltu teho, 40 kw) Tuotenro Latauspumppu CPD 11 Latauspumppu lämpöpumpulle. CPD 11-25/65 CPD 11-25/75 Tuotenro Tuotenro Lisäshunttiryhmä ECS 40/ECS 41 Tätä lisävarustetta käytetään, kun asennetaan taloon, jossa on useita lämmitysjärjestelmiä, jotka edellyttävät eri menolämpötiloja. ECS 40 (Maks 80 m²) Tuotenro ECS 41 (Min 80 m²) Tuotenro Lisävaruste kaasun käyttämiseksi Kaasukattila GBM Tuotenumero Tiedonsiirtomoduuli OPT 10 OPT 10 lisävarustetta käytetään NIBE GBM kaasukattilan kytkentään ja ohjaukseen. Tuotenumero Lisävarustekortti AXC 30 Lisävarustekortti vaaditaan, jos aktiivinen jäähdytys (4- putkijärjestelmä), lisälämmitysjärjestelmä, käyttövesimukavuus tai useita lämpöpumppuja liitetään -yksikköön. Sitä voidaan käyttää myös porrasohjattua lisälämmönlähdettä (esim. ulkoinen sähkökattila) tai shunttiohjattua lisälämmönlähdettä (esim. puu-/öljy-/kaasu-/pellettikattila) varten. Lisätarvikekortti tarvitaan myös silloin, kun esim. kiertovesipumppu liitetään -yksikköön ja summahälytyksen ilmaisu on aktivoitu. Tuotenumero Lämminvesivaraaja/varaajasäiliö AHPS Varaajasäiliö, jossa on mm. aurinkokierukka (kuparia) ja yhdistetty esilämmitys- ja jälkilämmityskierukka (ruostumaton) käyttöveden tuotantoon. Tuotenro VPB 200 Lämminvesivaraaja latauskierukalla. Asennetaan mieluiten :n vasemmalle puolelle asennuksen helpottamiseksi. Kupari Tuotenumero Emali Tuotenumero Ruostumaton Tuotenumero teräs VPB 300 Lämminvesivaraaja latauskierukalla. Kupari Tuotenumero Emali Tuotenumero Ruostumaton Tuotenumero teräs VPB 500 Kuparivuorattu lämminvesivaraaja latauskierukalla Tuotenro VPB Kuparivuorattu lämminvesivaraaja latauskierukalla Tuotenro VPB 1000 Kuparivuorattu lämminvesivaraaja latauskierukalla Tuotenro Luku 11 Lisätarvikkeet

59 Poistoilmalämpöpumppu F135 F135 on poistoilmalämpöpumppu, joka on kehitetty erityisesti mekaanisen poistoilman lämmöntalteenoton ja ilmavesi-sisäyksikön, esim. VVM:n, yhdistämiseen. Sisäyksikkö ohjaa F135-lämpöpumppua. Tuotenro Solar 40 Solar 40:n avulla (yhdessä VPAS:n kanssa) voidaan liittää aurinkolämmitysjärjestelmään. Tuotenro Solar 42 Tuotenro Sähkövastus IU 3 kw Tuotenro kw Tuotenro kw Tuotenro Tiedonsiirtomoduuli MODBUS 40 MODBUS 40 mahdollistaa :n ohjauksen ja valvonnan tietokoneella. Tiedonsiirto tapahtuu silloin MODBUS- RTU:lla. Tuotenro ELK 15 Sähkövastus 15 kw, 3 x 400 V Tuotenro ELK 26 Sähkövastus 26 kw, 3 x 400 V Tuotenro ELK 42 Sähkövastus 42 kw, 3 x 400 V Tuotenro Vaihtoventtiili jäähdytykselle VCC 05 Tuotenumero VCC 11 Tuotenumero Tiedonsiirtomoduuli SMS 40 Jos internet-yhteys puuttuu, -mallia voi ohjata tekstiviesteillä lisävarusteen SMS 40 avulla. Tuotenro Ulkoinen sähkövastus ELK Nämä lisätarvikkeet saattavat vaatia lisävarustekortin AXC 30 (porrasohjattu lisälämpö). ELK 5 Sähkövastus 5 kw, 1 x 230 V Tuotenumero ELK 8 Sähkövastus 8 kw, 1 x 230 V Tuotenumero Luku 11 Lisätarvikkeet 59

60 12 Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Luku 12 Tekniset tiedot

61 Tekniset tiedot IP 21 Sähkötiedot Syöttöjännite Kotelointiluokka Pulssijännitteen nimellisarvo Sähköinen likaantuminen Liitäntämahdollisuudet Ilma/vesi-lämpöpumppujen enimmäismäärä Anturien enimmäismäärä Latauspumppujen enimmäismäärä sisäisellä lisävarustekortilla Latauspumppujen enimmäismäärä ulkoisella lisävarustekortilla Lähtöjen enimmäismäärä lisälämpöportaita varten kw 230V~ 50Hz IP Muut Käyntitila (EN60730) Käyttöalue Ympäristön lämpötila Ohjelmajaksot, tuntia Ohjelmajaksot, päivää Tarkkuus, ohjelma Mitat ja painot Leveys Syvyys Korkeus Paino (ilman pakkausta ja mukana toimitettuja komponentteja) Tuotenumero C C min mm mm mm kg Tyyppi , 24 1, 2, 5, , Luku 12 Tekniset tiedot 61

62 Energiamerkintä Valmistaja NIBE Malli + F2030 / F F2040 / F2120 Lämpötilasäädin, luokka VII VI Lämpötilasäädin, vaikutus tehokkuuteen % 3,5 4,0 62 Luku 12 Tekniset tiedot

63 Sähkökytkentäkaavio Luku 12 Tekniset tiedot 63

64 64 Luku 12 Tekniset tiedot

65 Luku 12 Tekniset tiedot 65

66 66 Luku 12 Tekniset tiedot

67 Luku 12 Tekniset tiedot 67

68 68 Luku 12 Tekniset tiedot

69 13 Asiahakemisto Asiahakemisto A Allas, 34 Aloitusopas, 31 Asennusten tarkastus, 5 Aseta arvo, 38 Automaattivaroke, 15 AUX-tulojen mahdolliset valinnat, 25 AUX-tulojen mahdolliset valinnat (potentiaalivapaa vaihtava rele), 27 E Energiamerkintä, 62 H Huolto, 52 Huoltotoimenpiteet, 52 Huoltotoimenpiteet, 52 Lämpötila-anturin tiedot, 52 USB-huoltoliitäntä, 53 Varatila, 52 Huonelämpötilan anturi, 22 Häiriöt, 55 Hälytys, 55 Hälytysten käsittely, 55 Vain lisäsähkö, 56 Vianetsintä, 55 Hälytys, 55 Hälytysten käsittely, 55 J Jäähdytys-/lämpökäyrän asetukset, 32 Jäähdytyskäyttö, 30 Jäähdytystilan ilmaisu, 27 K Kaapelipidike, 17 Katkaisin, 36 Kiinnitys, 7 Kosketin aktivoinnille "tilapäinen luksus", 26 Kosketin aktivoinnille "ulkoinen säätö", 26 Kosketin toiminnon ulkoiselle estolle, 26 Kosketin ulkoiselle tariffiestolle, 25 Kosketin ulkoisen hälytyksen aktivointia varten, 26 Käynnistys ja säädöt, 30 Aloitusopas, 31 Valmistelut, 30 Käyttö, 37 Käyttöveden kierrätys, 27 Käyttövesikierron asetukset, 34 Käyttöönotto ja säätö Allas, 34 Jäähdytys-/lämpökäyrän asetukset, 32 Jäähdytyskäyttö, 30 Käyttövesikierron asetukset, 34 Käyttöönotto NIBE-ilma/vesilämpöpumpun kanssa, 30 Käyttöönotto pelkällä lisälämmönlähteellä, 30 SG Ready, 35 Käyttöönotto NIBE-ilma/vesilämpöpumpun kanssa, 30 Käyttöönotto pelkällä lisälämmönlähteellä, 30 Käytä virtuaalinäppäimistöä, 38 L Liitin "Smart Grid ready":lle, 25 Liitännät, 18 Liitäntämahdollisuudet, 22 Liitäntävaihtoehdot, 10 Lisäkiertovesipumppu, 27 Lisätarvikkeiden liitäntä, 28 Lisävarusteet, 57 Luoksepääsy, sähkökytkentä, 16 Lämpöpumpun latauspumpun kytkentä, 18 Lämpötila-anturi, jäähdytys/lämmitys, 25 Lämpötila-anturi, jäähdytys menojohto, 25 Lämpötila-anturi, käyttöveden tuotanto, 21 Lämpötila-anturi, käyttövesi huippu, 21 Lämpötila-anturi, menojohto lisälämmönlähteen jälkeen, 25 Lämpötila-anturi, ulkoinen menojohto, 21 Lämpötila-anturi, ulkoinen paluujohto, 21 Lämpötila-anturin tiedot, 52 M Merkintä, 4 Mitat ja tilavaraukset, 60 Mukana toimitetut komponentit, 7 N NIBE Uplink, 24 Näyttö, 36 Näyttöyksikkö, 36 Katkaisin, 36 Näyttö, 36 OK-painike, 36 Takaisin-painike, 36 Tilamerkkivalo, 36 Valitsin, 36 O Ohjaus, 36, 40 Ohjaus - Johdanto, 36 Ohjaus - valikot, 40 Ohjaus - Johdanto, 36 Näyttöyksikkö, 36 Valikkojärjestelmä, 37 Ohjaus - valikot, 40 Valikko 5 -HUOLTO, 43 Ohjausyksikön rakenne, 8 Komponenttien sijainti, 8 Komponenttiluettelo, 8 Ohjevalikko, 31, 39 OK-painike, 36 P Porrasohjattu lisälämpö, 23 Putkiliitännät, 9 Liitäntävaihtoehdot, 10 Symbolien selitykset, 9 Yleistä, 9 S Selaa ikkunoita, 38 SG Ready, 35 Shunttiohjattu lisälämpö, 23 Symbolien selitykset, 9 Symbolit, 4 Sähkökytkennät Automaattivaroke, 15 Huonelämpötilan anturi, 22 Kaapelipidike, 17 Liitännät, 18 Liitäntämahdollisuudet, 22 Lisätarvikkeiden liitäntä, 28 Luoksepääsy, sähkökytkentä, 16 Lämpöpumpun latauspumpun kytkentä, 18 Lämpötila-anturi, käyttöveden tuotanto, 21 Lämpötila-anturi, ulkoinen menojohto, 21 Lämpötila-anturi, ulkoinen paluujohto, 21 NIBE Uplink, 24 Porrasohjattu lisälämpö, 23 Shunttiohjattu lisälämpö, 23 Luku 13 Asiahakemisto 69

70 Sähköliitäntä, 18 Tiedonsiirto lämpöpumpun kanssa, 19 Ulkoinen kiertovesipumppu, 24 Ulkoiset liitäntämahdollisuudet, 25 Ulkolämpötila-anturi, 21 Vaihtoventtiili, 24 Valvontakytkin, 22 Varatilan relelähtö, 24 Yleistä, 15 Sähkökytkentäkaavio, 63 Sähköliitännät, 15 Sähköliitäntä, 18 Valitsin, 36 Valmistelut, 30 Valvontakytkin, 22 Varatila, 52 Varatilan relelähtö, 24 Vianetsintä, 55 Virtamuuntajan kytkentä, 22 Y Yhteystiedot, 6 70 T Takaisin-painike, 36 Tekniset tiedot, 60 Mitat ja tilavaraukset, 60 Sähkökytkentäkaavio, 63 Tiedonsiirto lämpöpumpun kanssa, 19 Tilamerkkivalo, 36 Toimitus ja käsittely, 7 Kiinnitys, 7 Mukana toimitetut komponentit, 7 Turvallisuusohjeita, 4 Asennusten tarkastus, 5 Sarjanumero, 4 Symbolit, 4 Yhteystiedot, 6 Turvallisuustiedot Merkintä, 4 Tärkeitä tietoja Kierrätys, 4 Tärkeää, 4 Tärkeää tietoa Turvallisuusohjeita, 4 U Ulkoinen kiertovesipumppu, 24 Ulkoiset liitäntämahdollisuudet, 25 AUX-tulojen mahdolliset valinnat, 25 AUX-tulojen mahdolliset valinnat (potentiaalivapaa vaihtava rele), 27 Jäähdytystilan ilmaisu, 27 Kosketin aktivoinnille "tilapäinen luksus", 26 Kosketin aktivoinnille "ulkoinen säätö", 26 Kosketin toiminnon ulkoiselle estolle, 26 Kosketin ulkoiselle tariffiestolle, 25 Kosketin ulkoisen hälytyksen aktivointia varten, 26 Käyttöveden kierrätys, 27 Liitin "Smart Grid ready":lle, 25 Lisäkiertovesipumppu, 27 Lämpötila-anturi, jäähdytys/lämmitys, 25 Lämpötila-anturi, jäähdytys menojohto, 25 Lämpötila-anturi, käyttövesi huippu, 21 Lämpötila-anturi, menojohto lisälämmönlähteen jälkeen, 25 Ulkolämpötila-anturi, 21 USB-huoltoliitäntä, 53 V Vaihtoventtiili, 24 Vain lisäsähkö, 56 Valikko 5 -HUOLTO, 43 Valikkojärjestelmä, 37 Aseta arvo, 38 Käyttö, 37 Käytä virtuaalinäppäimistöä, 38 Ohjevalikko, 31, 39 Selaa ikkunoita, 38 Valitse vaihtoehto, 38 Valitse valikko, 38 Valitse vaihtoehto, 38 Valitse valikko, 38 Luku 13 Asiahakemisto
