recool sorveille Nopea ja helppo jälkiasennettava pyörivien työkalujen läpijäähdytysratkaisu öljylle ja emulsiolle

Transkriptio

1 recool sorveille Nopea ja helppo jälkiasennettava pyörivien työkalujen läpijäähdytysratkaisu öljylle ja emulsiolle

2 Ulkopuolinen nesteensyöttö Varrensuuntainen jäähdytys Sisäpuolinen jäähdytys Erot koneistettaessa jäähdytyksen kanssa tai ilman Syötä oikea määrä jäähdytysnestettä sinne missä sillä on merkitystä Ulkopuolisen nesteensyötön avainkohtia Työkalun varren suuntaisen jäähdytyksen avainkohtia // Yleiskäyttöinen nesteensyöttö // Ongelmia syvissä poteroissa // Lyhentynyt työkalun kestoikä johtuen nesteen ohjautumisesta muualle kuin teräsärmään // Epäoptimaalinen lastunhallinta // Nestesuuttimien kohdistus haasteellista käytettäessä eripituisia ja -kokoisia työkaluja // recool nesteensyöttölaite ja KS/ER nesteensyöttökaulukset mahdollistavat jäähdytysnesteen syötön työkalun ympäriltä // Neste ohjautuu työkalun varren suuntaisesti leikkuusärmälle // Voidaan käyttää myös keskisyville poteroille Sisäpuolisen nesteensyötön avainkohtia 2 // recool nesteensyöttölaite ja DS/ER tiivistysrenkaat mahdollistavat jäähdytysnesteen syötön työkalun läpi // Täsmällinen leikkuusärmän jäähdytys ja lastunpoisto // Mahdollistaa optimaaliset työstöarviot // Pidempi työkalun kestoikä // Parempi pinnanlaatu

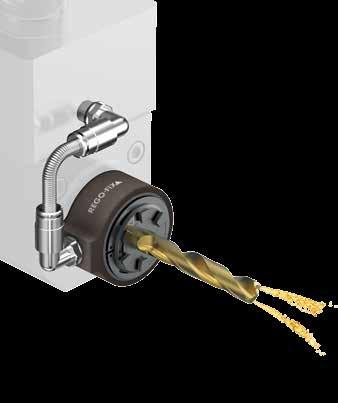

3 Sisäpuolinen jäähdytysratkaisu: recool RCS / RCR Edullinen jälkiasennettava sisäpuolinen jäähdytys Muuta ulkopuolinen jäähdytys sisäpuoliseksi vain muutamassa minuutissa. recool on saatavana pyöriville ER-työkaluille ja myös staattisille työkaluille. recool RCS kiinteiden työkalujen ominaisuudet // Edullinen muutos kiinteille holkki-istukoille, sisäpuolinen jäähdytys vain muutamassa minuutissa // ER holkeille (DIN 6499 / ISO 15488) kiinteissä holkki-istukoissa joissa ulkopuolinen kierre* // Jäähdytysnesteen paine jopa 150 bar** // RCS / ERMX sopii sekä öljylle että emulsiolle // Vähän huoltoa vaativa rakenne // Läpijäähdytetyille työkaluille (tiivistysrenkailla DS / ER) tai työkalun ympäriltä (nesteensyöttökauluksilla KS / ER) * recool static voidaan käyttää myös sisäkierteillä varustetuissa istukoissa. ** Korkeapaineletkun RHS-HP kanssa. Vakioletkulla 100 bar. recool RCR pyörivien työkalujen ominaisuudet // Kustannuksia säästävä muutos käytössä oleviin työkaluihin. Läpijäähdytys käyttöön vain muutamissa minuutissa. // ER and ERM kierteellä varustettuihin pyöriviin työkaluihin yhdessä ER DIN 6499 / ISO holkkien kanssa. // Maksimi kierrosnopeus 12,000 r/min* // Jäähdytysnesteen paine jopa 150 bar korkeapaineletkun kanssa, vakioletkulla maks. 100 bar // Jäähdytysnestevoitelu mahdollistaa minimaalisen huoltotarpeen // Läpijäähdytetyille työkaluille (DS / ER tiivistysrenkailla) jäähdytys työkalun ympäriltä (KS / ER nesteensyöttökauluksilla) // RCR / ER(M) emulsiolle ja öljylle // Muunna sisäpuoliset kierteet ulkopuolisiksi käyttämällä recool adapteria ja siten saat hyödynnettyä recool nesteensyöttölaitetta erityyppisissä työkaluissa. // Ei sovellu käytettäväksi tiivistettyjen DM holkkien kanssa * 6,000 r/min RCR / ER 40. Korkeammat kierrosnopeudet kysyttäessä. Tavallinen ulkopuolinen jäähdytys Tavallinen ulkopuolinen jäähdytys Jälkiasennettu recool static RCS Jälkiasennettu recool rotary RCR / ER, RCR / ERM Läpijäähdytyksen edut recool laitteella // Optimaalinen nesteen syöttö teräsärmälle: Pidempi työkalun kestoikä ja nopeampi koneistusaika // Paras lastunpoisto // Aina tehokas jäähdytys 3

4

5 Autoteollisuuden esimerkki recool antaa sinulle enemmän vähemmällä Saavuta huippusuoritus nopeuttamalla tuotantoa ja varmistamalla luotettavuus. Asiakas 1 Metalliputkien valmistus ilmastointilaitteiden sensoreihin. Koneistusaika / kappale (sekuntia) Jäähdytysnesteen paine (bar) Karanopeus (r/min x 1000) 4 2 Työkalun kestoikä (kappaleita x 1000) Työvaiheita per kappale Kappaleita x 1000 / päivä // Tuotantomäärän lisäys päivässä 325 % // Ajansäästö per kappale 77 % // Työvaiheiden vähennys 75 % Logaritminen asteikko perinteinen recool Autoteollisuus Autojen valmistajat ja niiden osien toimittajat kohtaavat tuotantoprosessien monimutkaisuuden lisääntymisen, nopeutuneet teknologiamuutokset ja jatkuvan paineen kehitykselle. recool hyöty recool mahdollistaa korkealaatuisten komponenttien valmistuksen nopeammin ja matalammilla kustannuksilla. Meidän jäähdytysratkaisumme on jälkiasennettavissa kaikkiin sorveihin ja sorvauskeskuksiin. Siksi recool tarjoaa erinomaisen mahdollisuuden lähes kaikille valmistajille. Tuottavuus on avainkysymys kaikille autoteollisuuden asiakkaille. Voimme suoraan sanoa, että asiakkaamme tuplasi tuottavuuden recool nesteensyöttölaitteen avulla. Tuotteemme luovat kilpailuetua

6 Sorvauskohde Tuo jäähdytysneste sinne missä sillä on merkitystä Paranna jäähdytystehoa ulkopuolisesta jäähdytyksestä jälkiasentamalla läpijäähdytys tai syöttämällä jäähdytysneste työkalun varrensuuntaisesti sen ympäriltä. Asiakas 2 Hydraulisylinterien valmistus Koneistusaika / kappale (minuuttia) Jäähdytysnesteen paine (bar) Karanopeus (r/min x 1000) Työkalun kestoikä (kappaleita x 1000) Työvaiheita per kappale Kappaleita x 1000 / päivä // Koneistusajan säästö 50 % // Karanopeuden lisäys100 % // Työvaiheiden vähennys 75 % Logaritminen asteikko perinteinen recool Haastattelu Alan Fastner Tuotepäällikkö, recool Mikä oli suurin hyöty, jonka asiakkaat saivat jälkiasentaessaan läpijäähdytyksen recool nesteensyöttölaitteen avulla? Alan Fastner: Asiakkaalla numero 3, me pystyimme nostamaan jäähdytysnesteen painetta 55 baaria.tämä johti erinomaiseen jäähdytykseen ja samalla paransi myös lastujen poistumista Mille asiakkaille recool voisi olla erityisen kiinnostava? AF: Kaikki asiakkaat, joilla on sorveja tai sorvauskeskuksia. Usein uusimmatkin koneet saattavat olla ilman kunnollista läpijäähdytysmahdollisuutta. Miten recool : n kustannukset ovat perusteltuja, kun otetaan huomioon uuden tuotantokoneen investointikustannukset? AF: Täydellinen recool jälkiasennus työstökoneen kaikille työkaluille maksaa vain murto-osan läpijäädytetyillä työkaluilla varustetuista työstökoneesta. Kun ottaa huomioon modernit tuotantomenetelmät, kuten 3D-tulostus, miten markkinat muuttuvat sorvauksen ja erityisesti recool : in osalta? AF: Sorvaus tule olemaan jatkossakin erottamaton osa koneistusta, koska menetelmän kustannukset valmistettua kappaletta kohti ovat erittäin alhaiset. Kun tarkastellaan erityisesti lujien materiaalien koneistusta, tarvitsevat ne kunnollisen voitelun ja jäähdytyksen, ja siinä recool tarjoaa lyömättömän edun. 6

7 Asiakas 3 Kytkentäkappaleiden valmistus sähkövoimateollisuudelle Koneistusaika / kappale (minuuttia) Jäähdytysnesteen paine (bar) Karanopeus (r/min x 1000) Työkalun kestoikä (kappaleita) Työvaiheita per kappale Kappaleita / päivä // Paineen lisäys 700 % // Tuotantomäärän lisäys päivässä 300 % // Työkalun kestoiän lisäys 275 % Logaritminen asteikko perinteinen recool Koneiden seisokkiajan vähentäminen on yksi tuotannonkehittämisen keskeisistä tavoitteista. recool mahdollistaa läpijäähdytyksen ja siten pidentää työkalujen kestoikää säästäen näin työkalukustannuksissa ja myös vähentäen seisokkiaikoja. REGO-FIX tukee valmistajia oivaltavilla tuotteilla 7

8

9 Käyttäjäraportti Täydellisesti varautunut kaikkeen Sveitsiläinen sopimusvalmistaja, koneenrakentaja ja järjestelmätoimittaja Sumec AG jälkiasensi hiljattain sorvauskeskuksiinsa REGO-FIXin recool jäähdytysnesteen syöttölaitteet. Kilpailukykyinen tuotanto kalliissa maassa, kuten Sveitsi, onnistuu vain säännöllisellä investoinnilla moderniin tuotantoteknologiaan, kuten on nähty CNC-keskusten ominaisuuksien kasvattamisessa. Tavoite oli valmistaa verrattain haastava työkappale koneistuskeskuksella yhdessä työvaiheessa kerralla valmiiksi, ja samalla lyhentää läpimenoaikaa ja vastaavasti maksimoida tuotannon tehokkuus. Tämä oli vaativa haaste, koska kappaleen syvät reiät onnistuivat tehokkaasti vain läpijäähdytetyillä porilla, joissa jäähdytysneste syötetään porien nestekanavien läpi. Tämän saavuttamiseksi koneistuskeskukset täytyy varustaa työkalupitimillä, joilla nesteen syöttö työalun läpi onnistuu kussakin revolveripaikassa. Tällaisten yksiköiden ja työkalupitimien hankinta ei ole halpaa. Philipp Nützi, joka vastaa Sumec AG:n koneistustuotannosta, kertoo näin: "Nyt me voimme koneistaa useimmat työkappaleet, jopa monimutkaisimmatkin, kerralla valmiiksi. Tämä on johtanut lyhyempiin läpimenoaikoihin ja parantuneeseen joustavuuteen, erityisesti valmistettaessa yksittäisiä kappaleita tai pienempiä sarjoja." Läpijäähdytyksen jälkiasentaminen on kustannustehokasta Siksi he päättivät uusien työkalupitimien sijaan jälkiasentaa läpijäähdytyksen koneistuskeskusten nykyisiin työkalupitimiin REGO-FIX recool nesteensyöttölaitteiden avulla. Ratkaisussa on monta tärkeää etua. Alan Fastner, REGO-FIX recool tuotepäällikkö kertoo, että erikoisholkki-istukat koostuvat kahdesta osasta: rungosta ja pyörivästä mutterista, siksi muutostyö on helppoa. Vaihdetaan vain recool vakiomutterin tilalle ja nesteletkut kytketään paikoilleen. Kun neste kytketään päälle, se kulkeutuu kanavia pitkin istukkaan kiinnitetylle työkalulle ja sen nestereikiin. recool järjestelmän perusominaisuuksia on pitkä käyttöikä ja vähäinen huollon tarve. recool on saatavana ER 11 ER 40 kokoisina. Se toimii luotettavasti 12,000 r/min asti ja mahdollistaa jopa 150 bar jäähdytysnesteen paineen öljyllä ja emulsiolla ja kuljettaa nesteen mutterin läpi työkalun nestekanaviin. recool soveltuu kaikille lieriövartisille työkaluille ja ne kiristetään paikoilleen aivan kuin tavallisissa holkki-istukoissa. Nopean ja helpon asennuksen tuloksena joustavuus Lisäksi Sumetec AG:n koneistajat ovat tarvittaessa voineet käyttää samoissa työkalupitimissä joustavasti myös ulkopuolista jäähdytystä. Tämän on mahdollistanut recool järjestelmän ennätysnopea asennus, sillä sen voi myös irrottaa ja taas uudelleen asentaa todella nopeasti. Useat vaihtoehdot laajentavat käyttökohteiden määrää Yksi tärkeä lisämahdollisuus recool nesteensyöttölaiteen käytössä on nesteensyöttökaulusten käyttö tiivistysrenkaiden sijaan. Tällöin jäähdytysneste ohjautuu tasaisena vaippana työkalun varren ympäriltä suoraan työkalun leikkuusärmälle mahdollistaen erinomaisen jäähdytyksen myös niille työkaluille, joissa ei ole nestekanavia. Kun tätä verrataan perinteiseen ulkopuoliseen jäähdytykseen, on tulos paljon parempi ja aina oikein kohdistettu. recool on saatavana myös sellaisille pyöriville työkaluille, joissa on sisäpuoliset kierteet, ja tämä laajentaa soveltuvuutta useimmille työstökoneille. Alunperin Sumec AG hankki recool laitteet tiettyjen ongelmakohteiden ratkaisuun, mutta saatuaan erittäin hyvän käyttökokemuksen Philipp Nützi vakuuttaa: "Siksi me tulemme varmuudella käyttämään recool :ia myös jatkossa aina silloin kun läpijäähdytetyt työkalut ovat käytössä."

10

11 Koe recool maailma Maximaalinen jäähdytysmahdollisuus recool on tehty kiinteisiin ja pyöriviin työkaluihin ja se mahdollistaa sisäpuolisen ja ulkopuolisen jäähdytyksen parantaen teidän nykyisten työkalupitimien ominaisuuksia ja käyttöä. Suositeltu momenttiavain recool RCS ja recool RCR yhteensopiva TORCO-FIX Sopivat avaimet ja avainten päät E MX sopii recool RCS E AX sopiirecool RCR recool RCS kiinteisiin työkaluihin recool RCR pyöriviin työkaluihin Ulkopuolinen jäähdytys Sisäpuolinen jäähdytys Nesteensyöttökaulus KS / ER Tiivistysrengas DS / ER ER vakioholkki tai ER-UP tarkkuusholkki ER ja ER-M kiinteät työkalupitimet tai pyörivät työkalut

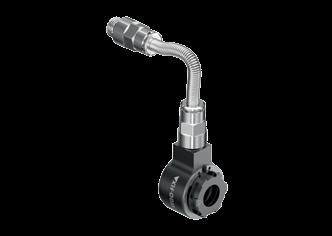

12 recool static RCS kiinteille työkaluille recool RCS Mitat [mm] Tarvike Sisältyy RCS settiin Malli Tuotenumero B D Kierre Avain Set RCS (emulsio- ja öljypohjaisille jäähdytysnesteille) SET RCS / ERMX M 19 x 1 E 16 MX SET RCS / ERMX M 24 x 1 E 20 MX RCS / ERMX mutteri (emulsio- ja öljypohjaisille jäähdytysnesteille) RCS / ERMX M 19 x 1 E 16 MX RCS / ERMX M 24 x 1 E 20 MX Tarvikkeet eivät sisälly toimitukseen. Tuote Määrä RCS / ERMX 16/20 1 SET RHS SET RVG-100 1/8" 0 2 SET RVA-100 1/8" 90 2 D B SET RCS / ERMX RCS / ERMX recool settien sisältö recool RCS ja recool RCR setit RCS / ERMX RCR / ER RCR / ERM Kun tilaat setin ("SET" tuotenimessä) saat recool mutterin lisäksi nämä asennustarvikkeet. 12

13 recool rotary RCR pyöriville työkaluille recool RCR Mitat [mm] Tarvike Sisältyy RCR/ER settiin Malli Tuotenumero B D Kierre Avain Set RCR-E&O / ER (emulsio- ja öljypohjaisille jäähdytysnesteille) SET RCR-E&O / ER M 14 x 0.75 E 11 AX SET RCR-E&O / ER M 22 x 1.5 E 16 AX SET RCR-E&O / ER M 25 x 1.5 E 20 AX SET RCR-E&O / ER M 32 x 1.5 E 25 AX SET RCR-E&O / ER M 40 x 1.5 E 32 AX SET RCR-E&O / ER M 50 x 1.5 E 40 AX Tuote Määrä RCR / ER SET RHS SET RVG-100 1/8" 0 2 SET RVA-100 1/8" 90 2 Katso sisältö sivulta 12. Mitat [mm] Tarvike Malli Tuotenumero B D Kierre Avain RCR-E&O / ER mutteri (emulsio- ja öljypohjaisille jäähdytysnesteille) RCR-E&O / ER M 14 x 0.75 E 11 AX RCR-E&O / ER M 22 x 1.5 E 16 AX RCR-E&O / ER M 25 x 1.5 E 20 AX RCR-E&O / ER M 32 x 1.5 E 25 AX RCR-E&O / ER M 40 x 1.5 E 32 AX RCR-E&O / ER M 50 x 1.5 E 40 AX Tarvikkeet eivät sisälly toimitukseen. SET RCR / ER, SET RCR / ERM RCR / ER, RCR / ERM D B Mitat [mm] Tarvike Sisältyy RCR/ERM settiin Malli Tuotenumero B D Kierre Avain Set RCR / ERM (emulsio- ja öljypohjaisille jäähdytysnesteille) SET RCR / ERM M 13 x 0.75 E 11 AX SET RCR / ERM M 19 x 1 E 16 AX SET RCR / ERM M 24 x 1 E 20 AX SET RCR / ERM M 30 x 1 E 25 AX Tuote Määrä RCR / ERM SET RHS SET RVG-100 1/8" 0 2 SET RVA-100 1/8" 90 2 Katso sisältö sivulta 12. RCR / ERM mutteri (emulsio- ja öljypohjaisille jäähdytysnesteille) RCR / ERM M 13 x 0.75 E 11 AX RCR / ERM M 19 x 1 E 16 AX RCR / ERM M 24 x 1 E 20 AX RCR / ERM M 30 x 1 E 25 AX Tarvikkeet eivät sisälly toimitukseen. 13

14 Nesteensyöttökaulukset KS / ER Sopii recool RCS ja RCR ulkopuoliseen jäähdytykseen Ø Malli Tuotenumero [mm] KS / ER 16 Ø 3.0 mm Ø 4.0 mm Ø 5.0 mm Ø 6.0 mm Ø 7.0 mm Ø 8.0 mm Ø 9.0 mm Ø 10.0 mm BLANK KS / ER 16 Ø 11 x 12* KS / ER 20 Ø 3.0 mm Ø 4.0 mm Ø 5.0 mm Ø 6.0 mm Ø 7.0 mm Ø 8.0 mm Ø 9.0 mm Ø 10.0 mm Ø 12.0 mm BLANK KS / ER 20 Ø 14 x 12* Ø Malli Tuotenumero [mm] KS / ER 32 Ø 3.0 mm Ø 4.0 mm Ø 5.0 mm Ø 6.0 mm Ø 7.0 mm Ø 8.0 mm Ø 9.0 mm Ø 10.0 mm Ø 12.0 mm Ø 14.0 mm Ø 16.0 mm Ø 18.0 mm Ø 20.0 mm BLANK KS / ER 32 Ø 24 x 12* * Materiaali: 42CrMoS4 (1.7227). KS / ER 25 Ø 3.0 mm Ø 4.0 mm Ø 5.0 mm Ø 6.0 mm Ø 7.0 mm Ø 8.0 mm Ø 9.0 mm Ø 10.0 mm Ø 12.0 mm Ø 14.0 mm Ø 16.0 mm BLANK KS / ER 25 Ø 19 x 12* Nesteensyöttökaulus KS / ER Tiivistysregnas DS / ER 14

15 Tiivistysrenkaat DS / ER Sopii recool RCS ja RCR sisäpuoliseen jäähdytykseen Koko Ø Koko Ø Malli Tuotenumero [mm] [inch] DS / ER 11 Ø 3.0 mm Ø 1/8" /8 Ø 4.0 mm / 5/32" /32 Ø 3/16" /16 Ø 5.0 mm Ø 6.0 mm Ø 1/4" /4 Koko Ø Malli Tuotenumero [mm] Sis. settiin DS / ER 16 DS / ER 16 SET (14 pcs.) Ø 3.0 mm Ø 3.5 mm Ø 4.0 mm Ø 4.5 mm Ø 5.0 mm Ø 5.5 mm Ø 6.0 mm Ø 6.5 mm Ø 7.0 mm Ø 7.5 mm Ø 8.0 mm Ø 8.5 mm Ø 9.0 mm Ø 9.5 mm Ø 10.0 mm Koko Ø Malli Tuotenumero [mm] Sis. settiin DS / ER 20 SET DS / ER 20 (20 pcs.) Ø 3.0 mm Ø 3.5 mm Ø 4.0 mm Ø 4.5 mm Ø 5.0 mm Ø 5.5 mm Ø 6.0 mm Ø 6.5 mm Ø 7.0 mm Ø 7.5 mm Ø 8.0 mm Ø 8.5 mm Ø 9.0 mm Ø 9.5 mm Ø 10.0 mm Ø 10.5 mm Ø 11.0 mm Ø 11.5 mm Ø 12.0 mm Ø 12.5 mm ,5 12,0 Ø 13.0 mm ,0 12,5 DS / ER setteihin sisältyvät tiivistysrenkaat merkitty listaan. 15

16 Tiivistysrenkaat DS / ER Sopii recool RCS ja RCR sisäpuoliseen jäähdytykseen Koko Ø Malli Tuotenumero [mm] Sis. settiin DS / ER 25 SET DS / ER 25 (26 pcs.) Ø 3.0 mm Ø 3.5 mm Ø 4.0 mm Ø 4.5 mm Ø 5.0 mm Ø 5.5 mm Ø 6.0 mm Ø 6.5 mm Ø 7.0 mm Ø 7.5 mm Ø 8.0 mm Ø 8.5 mm Ø 9.0 mm Ø 9.5 mm Ø 10.0 mm Ø 10.5 mm Ø 11.0 mm Ø 11.5 mm Ø 12.0 mm Ø 12.5 mm Ø 13.0 mm Ø 13.5 mm Ø 14.0 mm Ø 14.5 mm Ø 15.0 mm Ø 15.5 mm Ø 16.0 mm Koko Ø Malli Tuotenumero [mm] Sis. settiin DS / ER 32 DS / ER 32 SET (34 pcs.) Ø 3.0 mm Ø 3.5 mm Ø 4.0 mm Ø 4.5 mm Ø 5.0 mm Ø 5.5 mm Ø 6.0 mm Ø 6.5 mm Ø 7.0 mm Ø 7.5 mm Ø 8.0 mm Ø 8.5 mm Ø 9.0 mm Ø 9.5 mm Ø 10.0 mm Ø 10.5 mm Ø 11.0 mm Ø 11.5 mm Ø 12.0 mm Ø 12.5 mm Ø 13.0 mm Ø 13.5 mm Ø 14.0 mm Ø 14.5 mm Ø 15.0 mm Ø 15.5 mm Ø 16.0 mm Ø 16.5 mm Ø 17.0 mm Ø 17.5 mm Ø 18.0 mm Ø 18.5 mm Ø 19.0 mm Ø 19.5 mm Ø 20.0 mm DS / ER setteihin sisältyvät tiivistysrenkaat merkitty listaan.

17 Tiivistysrenkaat DS / ER Sopii recool RCS ja RCR sisäpuoliseen jäähdytykseen Koko Ø Malli Tuotenumero [mm] Sis. settiin DS / ER 40 DS / ER 40 SET (46 pcs.) Ø 3.0 mm Ø 3.5 mm Ø 4.0 mm Ø 4.5 mm Ø 5.0 mm Ø 5.5 mm Ø 6.0 mm Ø 6.5 mm Ø 7.0 mm Ø 7.5 mm Ø 8.0 mm Ø 8.5 mm Ø 9.0 mm Ø 9.5 mm Ø 10.0 mm Ø 10.5 mm Ø 11.0 mm Ø 11.5 mm Ø 12.0 mm Ø 12.5 mm Ø 13.0 mm Ø 13.5 mm Ø 14.0 mm Ø 14.5 mm Ø 15.0 mm Ø 15.5 mm Ø 16.0 mm Ø 16.5 mm Ø 17.0 mm Ø 17.5 mm Ø 18.0 mm Ø 18.5 mm Ø 19.0 mm Ø 19.5 mm Ø 20.0 mm Ø 20.5 mm Ø 21.0 mm Koko Ø Malli Tuotenumero [mm] Sis. settiin Ø 21.5 mm Ø 22.0 mm Ø 22.5 mm Ø 23.0 mm Ø 23.5 mm Ø 24.0 mm Ø 24.5 mm Ø 25.0 mm Ø 25.5 mm Ø 26.0 mm DS / ER setteihin sisältyvät tiivistysrenkaat merkitty listaan. 17

18 recool tarvikkeet Malli Tuotenumero Pituus [mm] Korkeapaineletku ( 150 bar), kierre 1/8" SET RHS-HP L SET RHS-HP L SET RHS-HP L SET RHS-HP L Vakioletku ( 100 bar) SET RHS Malli Tuotenumero Ø [mm] Pituus [mm] Palloadapteri RBA (1/8" BSP) RBA RBA RBA RBA RBA RBA RBA Liitinparit (2 kpl kutakin) SET RVG-100 1/8" SET RVA-100 1/8" SET RVG-100 M8 x Alumiininen rengasadapteri RRA (1/8" BSP) RRA RRA RRA RRA RRA RRA RRA Tuotepäällikön ohje RBA palloadapteria käytetään pyörivissä työkaluissa, joissa on palloliittimet. Korkeapaineletku SET RHS-HP Vakioletku SET RHS-100 Alumiinista rengasadapteria RRA käytetään kun pyörivän työkalun jäähdytysputken liitin on "paina sisään" mallia. Suoraliitin RVG-100 1/8" / RVG-100 M8 Pallodapteri RBA RVA kulmaliitin Alumiininen rengasadapteri RRA 18

19 recool tarvikkeet Sisäpuolinen kierre Holkki-istukat ja pyörivät työkalut, joissa on sisäpuolinen kierre, on suunniteltu erityisesti pienempiin sorveihin ja sorvauskeskuksiin, joissa on rajallisesti tilaa ja paljon työkaluja. Työkalujen lyhyyden ansiosta ne ovat erityisen tukevia, eivätkä ole liian ulkonevia työkalurevolverista. Tämä mahdollisimman lyhyt ulkonevuus mahdollistaa pidemmät liikeradat ja siten suurempien työkappaleiden koneistamisen. recool adapteri RC-ADP adapterin avulla voidaan sisäpuolisilla kierteillä varustettu työkalupidin muuttaa helposti ulkopuolisille kierteille ja siten recool nesteensyöttölaitteen käyttö on mahdollista myös niissä työkalupitimissä. Miten käytetään? Kierrä adapteri työkalupitimeen ja kiristä se suositeltuun momenttiin, ja sitten kiinnitä recool nesteensyöttölaite paikoilleen. Mitat [mm] Malli Tuotenumero d L Kierre G1 Kierre G2 recool adapterit RC-ADP M 24 x 1 M 22 x 1.5 RC-ADP M 28 x 1.5 M 25 x 1.5 RC-ADP M 32 x 1.5 M 32 x 1.5 RC-ADP M 40 x 1.5 M 40 x 1.5 RC-ADP M 50 x 1.5 M 50 x 1.5 RC-ADP Malli Tuotenumero D [mm] L [mm] DS/ER 11 tiivistysrenkaiden asennustyökalu MWZ L D MWZ 11 19

20 recool avaimet Malli Tuotenumero A [mm] B [mm] E AX avaimet E 11 AX E 16 AX E 20 AX E 25 AX E 32 AX E 40 AX Malli Tuotenumero A [mm] B [mm] E MX avaimet E 16 MX E 20 MX A O 16 A A E AX B E MX B Malli Tuotenumero A [mm] B [mm] A-E AX avainpäät A-E 11 AX A-E 16 AX A-E 20 AX A-E 25 AX A-E 32 AX A-E 40 AX Malli Tuotenumero A [mm] B [mm] A-E MX avainpäät A-E 16 MX A-E 20 MX A O 16 A-E AX B A-E MX B 20

21 Momenttiavaimet TORCO-FIX Lipeämisen estävät turva-avaimet V-E AX / V-E MX Malli Tuotenumero L1 [mm] Alue [Nm] TORCO-FIX TORCO-FIX I TORCO-FIX II L q D q D O16 TORCO-FIX Neliö Malli Tuotenumero D [mm] L [mm] [mm] [inch] V-E AX jatkot V-E 11 AX /4 V-E 16 AX /4 V-E 20 AX /8 V-E 25 AX /2 V-E 32 AX /2 Neliö Malli Tuotenumero D [mm] L [mm] [mm] [inch] V-E MX jatkot V-E 16 MX /4 V-E 20 MX /2 V-E AX L V-E MX L 21

22 Tekniset tiedot recool RCR recool RCS Varren-Ø [mm] Suositeltu kiristysmomentti [Nm] Suositeltu kiristysmomentti ER ER ER ER ER ER ERM ERM 16 ERM ERM 20 ERM ERM Asiantuntijan neuvo Varmista, että jäähdytysneste virtaa ulos työkalusta tai nesteensyöttökauluksesta ennen työkalun pyörittämistä. Liian alhainen jäähdytysnesteen paine voi johtaa riittämättömään jäähdytykseen/voiteluun ja voi johtaa recool :n laakeripintojen vioittumiseen. Älä koskaan käytä recool laitetta kuivana. Riittämätön jäähdytysnesteen paine aiheuttaa huomattava jäähdytystehon laskua ja heikentää lastujen poistumista recool RCR parametrit // Suurin kierrosnopeus: 12,000 r/min (6,000 r/min ER 40) // Pienin jäähdytysnesteen paine riippuu kierrosnopeudesta (ks. taulukko) // Suurin jäähdytysnesteen paine: 150 bar / 2175 PSI* recool RCS parametrit // Pienin jäähdytysnesteen paine: 5 bar / 73 PSI // Suurin jäähdytysnesteen paine: 150 bar / 2175 PSI* * Sarjan mukana toimitettava letku on suunniteltu ja testattu maksimipaineelle 100 bar / 1450 PSI. Suuremmille paineille on käytettävä erikseen tilattavaa korkeapaineletkua. Malli Static 3,000 rpm 6,000 rpm 9,000 rpm 12,000 rpm Jäähdytysnesteen vähimmäispaineet recool -työkalun kanssa RCS / ERMX 16 5 bar / 73 PSI RCS / ERMX 20 5 bar / 73 PSI RCR-E&O / ER 11 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR-E&O / ER 16 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR-E&O / ER 20 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR-E&O / ER 25 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR-E&O / ER 32 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR-E&O / ER 40 5 bar / 73 PSI 7.5 bar / 109 PSI RCR / ERM 11 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR / ERM 16 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR / ERM 20 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI RCR / ERM 25 5 bar / 73 PSI 7.5 bar / 109 PSI 10 bar / 145 PSI 15 bar / 218 PSI // Jäähdytysneste: Emulsio tai öljy, viskositeetti ISO VG 46 (46 mm 2 /s 40 C) ja suodatettuna 20 μm // Työskentelylämpötila: 10 C 60 C 22
