1 VALIKOIMA TAMMIKUU 2014 NOSTOPÖYDÄT VARSINOSTIMET KALLISTIMET LAVANOSTIMET NOSTOVAUNUT TYÖTASOT AIR 2950PA WP 65 ARZ 750 TZ 303

2 EdmoLift toimittaa nostoratkaisuja koko maailman tarpeisiin! EdmoLift on yksi Euroopan suurimmista varsinostimien, lavojenkäsittelylaitteiden ja materiaalinkäsittelyn apuvälineiden valmistajista. EdmoLift on toimittanut menestyksekkäästi nostopöytiä ja materiaalinkäsittelyratkaisuja kaiken kokoisille yrityksille ja esimerkiksi konepaja- ja valmistavalle teollisuudelle, pakkaamiseen, jalostamiseen, sairaanhoitoon ja tutkimukseen jo 50 vuoden ajan! Tuotteitamme myydään lähinnä jälleenmyyjien ja tytäryritysten kautta yli 50 maassa eri puolilla maailmaa. Torbjörn Edmo perusti tämän Ruotsissa toimivan yrityksen vuonna Valmistus-, myynti-, jälkimarkkinointi- ja huolto-osastomme toimivat moderneissa toimitiloissa. Kokenut henkilöstömme vastaa kysymyksiin nopeasti ja antaa mainiota palvelua, jotta nostamis- ja käsittelemistarpeisiinne löydetään ergonomiset ja kustannustehokkaat ratkaisut. Tuotteemme Valikoimaamme kuuluu yli 150 vakiomallia kapasiteetiltaan kg. Suuri osa valmiista ratkaisuistamme on erikoisvalmistettu asiakkaiden toiveiden mukaisesti. EdmoLiftille tuotekehitys ja nykyisten mallien parantaminen ovat tärkeä osa päivittäistä työtämme. Meillä on täysin ainutlaatuisia tuotteita ja maailmanlaajuiset patentit niiden rakenteesta. Lähes kaikki tuotteemme valmistetaan modernissa Härnösandin tuotantolaitoksessamme. Kaikilla laitteilla on CE-merkintä. Ne täyttävät Euroopassa noudatettavat normit ja standardit, esimerkiksi nostopöytästandardin EN Kaikkien vakiomalliemme varaosia pidetään aina varastossa, ja ne toimitetaan samana päivänä. Monia malleja on varastossa, ja ne voidaan toimittaa heti. Nostopöytiämme ja -vaunujamme varten on saatavana suuri valikoima lisävarusteita, kuten kääntölevyjä, kuormausläppiä, suojaverkkoja, kaiteita ja rullaratoja. Ratkaisut voidaan mukauttaa asiakkaiden tarpeisiin ja asiakaskohtaisia käyttökohteita varten. Kompakti pelkistetty kytke ja käytä -tekniikkaan perustuva sähköjärjestelmä M12-liitännät Nostopöytämme on varustettu ainutlaatuisella itse kehitetyllä UC-60-sähköjärjestelmällä. Tästä on asiakkaillemme runsaasti etuja, koska varusteitamme on helppo jälkiasentaa. UC-60-sähköjärjestelmässä käytetään M12-vakioliitoksia, joten kytke ja käytä -lisävarusteiden valikoima on laaja: esimerkiksi ohjausyksiköitä, tunnistimia, johtoja ja induktioantureita. Fiksun kytke ja käytä -toiminnon ansiosta nostopöydän varusteita voidaan vaihtaa tai lisätä tarvitsematta sähköasentajaa. Tämä on alalla täysin ainutlaatuista. UC-60:n hallintalaitteessa on integroitu äänimerkkitoiminto, joka helpottaa yhteyden pitämistä käyttäjään. Kun varuste asennetaan, äänimerkki ilmoittaa käyttäjälle, että kaikki on asennettu oikein. Äänimerkki tekee mahdolliseksi myös tuen saamisen meiltä puhelimitse. Sähkökeskusta ei koskaan tarvitse avata uuden varusteen asentamiseksi. Varaosia on helppo pitää varastossa, koska yhdenmalliset sähkövarusteet sopivat useisiin nostopöytämalleihin. Esimerkkejä liitännöistä (vakionostopöydät) X0 Ohjausyksiköt X1 Aggregaattiventtiili / venttiili sähköjohdon katkeamisen varalta X2 Ei saatavana X3 Äärirajatilat X4 Mukautettavat rajatilat X5 Ei saatavana X6 Suojakehyslista ja venttiili sähköjohdon katkeamisen varalta Normit UC-60-sähkölaitteet täyttävät seuraavien normien vaatimukset: EN (immuunius) EN :2007 EMC (säteily) EMC2004/108/EC EN EN418 Tekninen kuvaus Vakiokäyttöjännitteet: 1-vaiheinen 230 V AC, 3-vaiheinen 230 V AC, 3-vaiheinen 400 V AC, 3-vaiheinen 500 V AC Vakautettu 24 V DC 60 VA -muuntaja IP-luokitus: IP54, M12 -liitännöillä IP67 Sähkökeskuksen mitat: P 270 x K 85 x S 135 mm T- ja C-sarjan tuotteet T-sarjan nostopöydät valmistetaan kokonaan Ruotsissa. Ne ovat parasta EdmoLift-laatua. Esimerkiksi useimpien T-sarjan nostopöytien saksien varret on valmistettu nelikulmaisesta KKR-profiilista mahdollisimman suuren sivuvakauden varmistamiseksi. T-sarjan mallit voidaan mukauttaa tarpeisiinne. Ne ovat paras valinta vaativiin käyttökohteisiin. Hintansa arvoiset C-sarjan nostopöydät valmistetaan Kiinassa ohjeittemme mukaisesti, mutta ne kootaan ja tarkistetaan tehtaallamme Ruotsissa. C-sarjan tuotteissa on Ruotsissa valmistettu sähkö- ja hydrauliikkajärjestelmä. C-sarjan mallit toimitetaan vakiokokoonpanossa. Niitä voi täydentää erilaisilla varusteilla. Mallit, joiden nimi alkaa T-kirjaimella, kuuluvat T-sarjaan. C-kirjaimella alkavat kuuluvat C-sarjaan

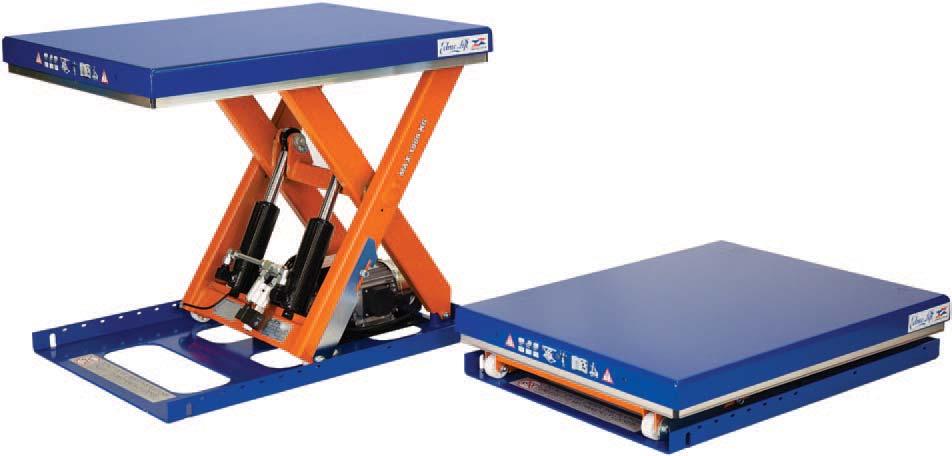

3 Saksinostimet T-sarjan nostopöydät valmistetaan Ruotsissa. Ne ovat erittäin laadukkaita ja mukautettavissa tarpeisiinne. C-pöydät ovat edullinen vaihtoehtomme. Ne toimitetaan vakiokokoonpanossa, ja varustevalikoima on laaja. UUTUUS UUTUUS Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek kw pakkauksineen Huomautus CR , CR , CL 1001** /26 0, CL ,5 255 CL ,5 250 CB ,5 305 CB ,5 275 CB 1500B ,5 300 TR , TR , TL , TL 1000B , TL 1000XB , TL 1000SS , Ruostumaton TL 1001B , TL ,5 237 TL 2000B ,5 249 TL 2000XB ,5 275 TL ,5 300 TB ,5 260 TB 2000B ,5 280 TM , TM ,5 311 TM 1500B ,5 337 TM ,5 386 TM 6000* ,0 550 TA ,5 300 TA ,5 400 TA ,0 650 TA 10000* , TS ,5 524 TS 2000B ,5 580 TS ,0 700 TS 4000B ,0 770 TT ,0 705 TT , TT 10000* , TP , TP , TV 10000* , TF , TO , *Erillinen hydrauliikkakoneikko ilman suojakantta **1 tai 3 vaihetta, ei HD-käyttöä Erikoismitat, pöytälevyt tilauksen mukaan Lastauslaituripöytä Tarjoamme asiakaskohtaisia nostopöytäratkaisuja, jotta lastauslaiturit toimivat mahdollisimman tehokkaasti ja turvallisesti. Sisältyy vakiotoimitukseen Vahvistettu pöytälevy kestää 2 tonnin akselipainon. Pöytälevy estää liukastumista. Ohjausyksikkö ulkokäyttöön Mekaanisesti säädettävä pysäytin ala-asennossa Esimerkkejä varusteista Erillinen hydrauliikkakoneikko Vierintäsuojaus Tarkistusluukku Tikkaat ja portit Suojaverkot, suojakankaat ja palkeet Hydrauliset tai käsikäyttöiset kuormausläpät Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek mm/sek kw pakkauksineen Huomautus TTV ,0 890 TTV 2B , TTV 2LB , TTV 2LXB , Valittaessa mallia ja suoritusominaisuuksia on otettava huomioon käyttöolosuhteet ja luokittelusäännöt EN :n mukaisesti! 3

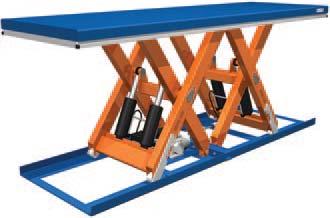

4 Peräkkäissaksiset nostopöydät Kahdella mekaanisella synkronoidulla saksinostimella varustettu pöytä on vakaa pitkällä pöytälevyllä. Käytetään raskaille ja pitkille kuormille, kun nostokorkeus jää matalaksi. Kaikki mallit voidaan varustaa HD-käytöllä kovaan käyttöön. Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek kw pakkauksineen Huomautus TLH , TLH ,5 450 TBH ,5 490 TMH ,5 700 TMH ,5 740 TMH 10000* , TAH ,5 600 TAH ,5 800 TAH , TSH , TSH , TTH , TTH , TPH 6000* , TPH 10000* , *Erillinen hydrauliikkakoneikko ilman suojakantta Erikoismitat, pöytälevyt tilauksen mukaan Päällekkäissaksiset nostopöydät T-sarjan nostopöydät valmistetaan Ruotsissa. Ne ovat erittäin laadukkaita ja mukautettavissa tarpeisiinne. C-pöydät ovat edullinen vaihtoehtomme. Ne toimitetaan vakiokokoonpanossa, ja varustevalikoima on laaja. Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek kw pakkauksineen Huomautus CRD , CLD ,5 320 TRD , TLD ,5 230 TLD 1000XB ,5 250 TLD ,5 325 TLD 2000B ,5 345 TLD 2000XB ,5 360 TMD ,5 460 TMD 3000* ,0 580 TSD ,5 720 TTD , TTD , TPD , TXD , TFD , fert TLT ,5 525 Kolmoissaksinostin TMT ,5 580 Kolmoissaksinostin TST , Kolmoissaksinostin TPT , Kolmoissaksinostin TSQ , Nelossaksinostin *Erillinen hydrauliikkakoneikko ilman suojakantta Erikoismitat, pöytälevyt tilauksen mukaan 4 Valittaessa mallia ja suoritusominaisuuksia on otettava huomioon 2014 käyttöolosuhteet ja luokittelusäännöt EN :n mukaisesti!

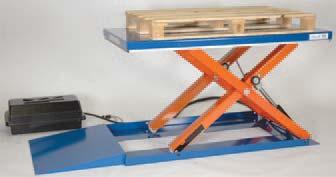

5 Matala U-pöytä EdmoLiftin matalat U-nostopöydät on kehitetty tehokkaaseen lavojen käsittelemiseen lavavaunujen avulla. Ajoramppia ei tarvita kg:n ja 970 mm:n nostoliikkeellä varustettuja pöytiä tarjotaan tilauksesta. C-pöydät ovat edullinen vaihtoehtomme. CUB Kuljetus- ja nostolenkki, mallit TUL 1000 ja TUL 2000 Haarukoiden välinen etäisyys: TUB 600: 580 mm. TUL 1000, TUL 2000 ja CUB 1000: 585 mm. Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek kw pakkauksineen Huomautus CUB 1000* , TUB 600* , TUB 600H* , TUL 1000* , TUL 2000* , *Erillinen hydrauliikkakoneikko laatikossa TUB 600H on kiinnitettävä lattiaan esimerkiksi pulteilla. Matalat nostopöydät Matalien EdmoLift-nostopöytien asennuskorkeus on erittäin matala, joten asennussyvennystä ei tarvita kg:n ja 970 mm:n nostoliikkeellä varustettuja pöytiä tarjotaan tilauksesta. C-pöydät ovat edullinen vaihtoehtomme. Ajoramppi on lisävaruste. Se ei sisälly vakiovarusteena. CCB 1000 Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek kw pakkauksineen Huomautus CCB 1000* , CCB 1000B* , CCB 1000XB* , TCR 500* , TCB 600* , TCB 600H* , TCL 1000* , TCL 1000B* , TCL 1000GB* , TCL 2000* , TCL 2000B* , TCL 2000GB* , *Erillinen hydrauliikkakoneikko laatikossa Ajoramppi matala pöytä Mitat Malli Tuotenro P x L x K Huomautus TCR x 600 x 80 TCB-, CCB x 750 x 80 CCB 1000B, XB x 950 x 80 TCB 600H on kiinnitettävä lattiaan esimerkiksi pulteilla. Mitat Malli Tuotenro P x L x K Huomautus TCL x 800 x 80 TCL 1000B, GB x 1000 x 80 TCL x 800 x 100 TCL 2000B, GB x 1000 x 100 Kallistimia pöytään tai lattiaan asennettaviksi EdmoLift tarjoaa kattavaa kallistinvalikoimaa useina erilaisina yhdistelminä. Jos kallistin asennetaan nostopöytään, hydrauliikkakoneikko on yhteinen. Lattiaan asennettavilla kallistimilla on oma jalustansa ja hydrauliikkakoneikkonsa. Tekniset tiedot ja yhdistelmät: Yksitoiminen hydrauliikka Kallistuskulma 45 Kaksitoiminen hydrauliikka Kallistuskulma 90 Vääntömomentti 6,5 knm, 13 knm ja 18 knm Levyn pituus 900 mm, mm, mm Levyn leveys 600 mm, 800 mm, 1000 mm Putoamissuojaus 230 mm, mukana Kallistussuunta Lyhyt tai pitkä sivu Turvallisuusstandardi SFS-EN ESL 130 asennettuna TL 2000:een Ilmoita tarjouspyynnössä seuraavat tiedot Kuorman pituus, leveys ja korkeus Painopiste Kuorman paino Kallistuskulma Pituus Leveys Tason alin Kallistus Vääntömomentti Paino kg Malli Tuotenro mm mm Rakennekorkeus, mm Kallistuskulma Hydrauliikka yli knm kw pakkauksineen Varuste 90 EDLF 65 EDLF Kaksitoiminen 800 6,5 0, Lattialle asennettava ESLF Yksitoiminen ,5 0, Lattialle asennettava Kysy EdmoLiftiltä muita kallistusyhdistelmiä ja -hintoja Valittaessa mallia ja suoritusominaisuuksia on otettava huomioon käyttöolosuhteet ja luokittelusäännöt EN :n mukaisesti! 5

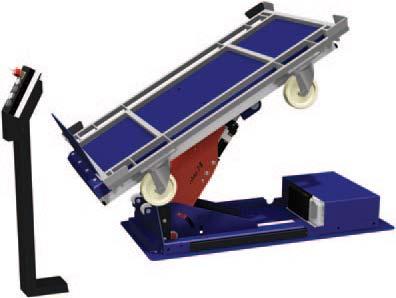

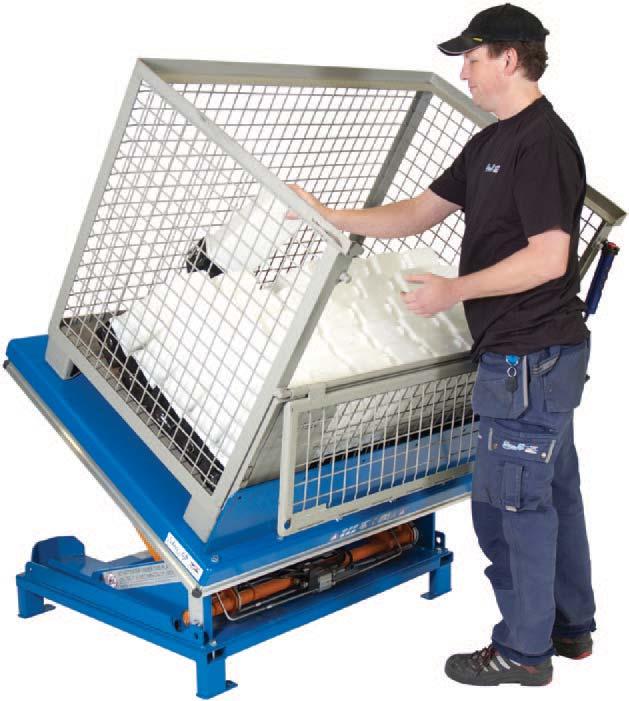

6 Varsinostin, kallistus Ainutlaatuinen varsinostin on patentoitu kaikkialla maailmassa. Siinä on maailman lyhin lattian ja tason välinen etäisyys ala-asennossa. Saatavana on kaksitoimisia nostavia ja kallistavia malleja. Lavat ja vaunut nostetaan suoraan lattialta samansuuntaisten varsien avulla. ART- ja ALT-malleissa on tasainen pöytälevy. ALT U-, UE- ja GB-malleissa on U-muotoinen levy. Nostokyvyltään yli 1500 kg:n varsinostimia tarjotaan tilauksesta. ALT 1500 PATENTOITU KOKO MAAILMASSA ALT 1500GB Nostokyky Nostoliike Tason alin Pituus mm Leveys mm Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm Ulkomitta Sisämitta Ulkomitta Sisämitta sek kw pakkauksineen A B C D ALT 750* , ALT , ALT 1500U* , ALT 1500UE* , ALT 1500GB* , ART 750* , ART 1500* , ART 1500GV , *Erillinen hydrauliikkakoneikko laatikossa Tasaisella levyllä varustetuissa malleissa on putoamissuojaus (ruuveilla kiinnitetty levy) ALT 750, 1500, ART 750 ja 1500 = korkeus 230 mm ALT 750 ALT 1500 GB ALT 1500 ALT = 440 mm ART = 300 mm ARZ-varsinostin kuljetusvaunujen yhteydessä ARZ on kehitetty yhdessä yhden Euroopan suurimmista autonvalmistajista kanssa, jotta materiaaleja voidaan käsitellä ergonomisesti, turvallisesti ja edullisesti ilman haarukkatrukkeja. Haarukkatrukit aiheuttat joka vuosi suuren määrän työtapaturmia. Vedettävä vaunut ovat tehokkaampi ja henkilöturvallisempi tapa kuljettaa materiaalia työpisteisiin. Vaunujen kuljettama materiaali puretaan työpisteisiin. Vaunut siirretään varsinostimella kaatumissuojauksen sijainnin mukaan. Nostokorkeus ja kallistuskulma voidaan säätää käsin tai automaattisesti. Käyttäjällä on runsaasti jalkatilaa, joten käsiteltävyys on erinomainen. Uuden patentoidun ARZ:n rakenne on mullistava. Se auttaa tehostamaan materiaalivirtoja henkilöturvallisella ja ergonomisella tavalla. Useimmat vedettävät vaunut toimivat vakiokokoonpanossa yhdessä ARZ-varsinostimen kanssa niiden erittäin kompaktin rakenteen ansiosta. Portaaton korkeuden ja kallistuskulman säätö parantaa monikäyttöisyyttä, joten materiaali voidaan toimittaa kullekin käyttäjälle yksilöllisesti. Modulaarinen rakenne varmistaa monikäyttöisyyden erilaisissa tarpeissa. Käsisäädöt Automaattinen Automaattinen ja Malli ohjaus* ohjaus*** käsiohjaus*** ARZ 750 ARZ 1500 * Nostamisen ja kallistamisen ohjauslaite ** Liike ylimpään ja alimpaan raja-arvoon käynnistetään yhden painikkeen painalluksella. *** Yhtä automaattinen, mutta korkeus voidaan syöttää käsin ohjauslaitteen avulla. Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek Kallistuskulma kw pakkauksineen Huomautus ARZ , ARZ , Putoamissuojauksen korkeus vakiona = 230 mm. 6 Valittaessa mallia ja suoritusominaisuuksia on otettava huomioon 2014 käyttöolosuhteet ja luokittelusäännöt EN :n mukaisesti!

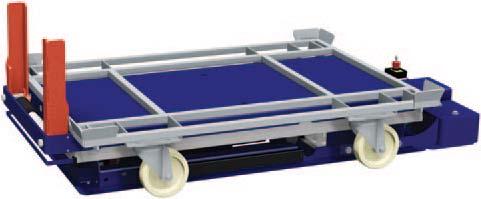

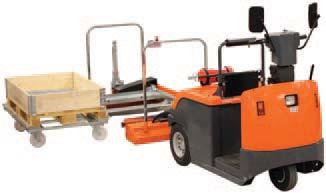

7 Vakiomallinen vedettävä vaunu ja ARZ 750 ARZ-varsinostimien lisävarusteet Vastapaino Vastapaino on helppo asentaa varsinostimeen, eikä sitä tarvitse ruuvata kiinni lattiaan. Tällöin muutoksien tekeminen sujuu nopeasti Vastapaino, ARZ Vastapaino, ARZ 1500 Jalkapoljinyksikkö Jalkapoljinyksikkö ja hätäpysäytys automaattista ohjausta varten. Asennetaan joko vapaasti seisovaksi ja kuvulla varustetuksi tai vastapainoon (lisävaruste) Jalkapoljinyksikkö Sähkötoiminen putoamissuojaus Sähköisesti ohjattava putoamissuojaus taittuu pöytälevyn sisään, joten lastaaminen onnistuu kaikista suunnista Vain ARZ 750 -malliin Putoamissuojan suurin korkeus = 300 mm Tormäyssuojaus Tukeva suoja estää päälleajojen aiheuttamat vauriot, kun käsittely on vaativaa ARZ ARZ 1500 Ohjelmointilaite Ohjauslaite automaattisesti ohjattavien varsinostimien ohjelmoimiseen ja koejamiseen Ohjelmointilaite ARZ 750 sähkökäyttöisellä putoamissuojauksella, vastapainolla ja jalkapoljinyksiköllä ARZ 750 törmäyssuojalla

8 Lavanostin Kuljetusvaunu TSL- ja TSLN-malleja varten Tuotenro: Kuljetusvaunu TSL- ja TSLN-malleja varten TSL TSLN TSL-pylväs Hydrauliikkakoneikko, voidaan kiinnittää erilaisia laitteita, haarukoita tai levyjä. Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek kw pakkauksineen Huomautus TSL , TSE , TSL , Lavanostin, kallistus 40 vasemmalle ja oikealle Nostokyky Nostoliike Tason alin Pituus Leveys Nostoaika Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm sek kw pakkauksineen Huomautus TSLN , Pylväs, voidaan varustaa sisäisellä hydrauliikka-aggregaatilla HUOMIO! Puristumisvaara on otettava huomioon. Nostokyky Nostoliike Kiinnitetään Pultit ja vääntömomentti Nostoaika Paino kg Malli Tuotenro kg mm lattiaan Tarvikkeet sek kw pakkauksineen Huomautus TSL-pylväs kpl M12 4 kpl M12/81 Nm 13 0, Valittaessa mallia ja suoritusominaisuuksia on otettava huomioon käyttöolosuhteet ja luokittelusäännöt EN :n mukaisesti! Lavanostin PL 2002 Integroitu kääntölevy ja automaattinen korkeudensäätö ylös ja alas. Pöytä ei edellytä kiinteää asentamista eikä voimanlähdettä. Lavanostimen pneumaattisen palkeen paine mukautetaan käsiteltävän kuorman mukaan, jolloin tuotteet ovat aina oikealla poimintakorkeudella. Kääntölevyn läpimitta on 1110 mm, joten sille mahtuu EUR- ja FIN-lava käännettäväksi helposti ja kevyesti. Käyttäjän ei tarvitse kumarrella eikä kulkea lavan ympäri kuormattessa tai purettaessa. Pöydän avulla voidaan käsitellä kg:n kuormaa ilmanpaineesta riippuen. Nostokyky Nostoliike Tason alin Pituus Leveys Kokonaiskorkeus Pyörivä Paino kg Malli Tuotenro kg mm Rakennekorkeus, mm mm mm mm Levyn Ø mm pakkauksineen PL Lisävarusteet PL Lava-alusta, korkeussuunnassa säädettävä Suojapalje Korkeus = 50 mm, kokonaiskorkeus = mm PL 2002 Pneumatiikka automaattisella tasonsäädöllä kuormituksen mukaan. AIR korkealla työskentelemiseen turvallisesti ja helposti AIR on moderni kompakti siirrettävä työtaso. AIR on helppokäyttöinen. Se liikkuu kevyesti ja mahtuu tavallisista oviaukoista. Työtaso toimii erinomaisesti ahtaissakin paikoissa. Sen avulla voidaan nostaa yksi henkilö työkaluineen ja kuormineen jopa 5 metrin korkeuteen. AIR vähentää vaaratekijöitä korkeilla tikkailla työskentelemiseen verrattuna. Se on oikea valinta esimerkiksi sairaaloiden, kauppakeskusten, myymälöiden ja toimistojen kaltaisiin julkisiin tiloihin, ja toimii mainiosti myös korjaamoissa ja tuotantotiloissa. HINTAA ALENNETTU Helppokäyttöinen Mahtuu tavallisista oviaukoista Tyylikäs muotoilu sulautuu ympäristöön Suuri nostokorkeus Työtason lattiamateriaali estää liukastumasta Helppo käsitellä Lukolla varustettu pääkatkaisin Laskutaso työkaluja ja materiaalia varten Ohjattavia ja työnnettäviä malleja Koriin on helppo nousta ja siitä on helppo poistua, kun se laskeutuu lähelle lattiaa. Automaattisesti sulkeutuva portti Kokonaiskorkeus Kokonaiskorkeus Alustan korkeus Suurin Nostokyky alas laskettuna ylös nostettuna ylös nostettuna työskentelykorkeus Pituus Leveys Paristot Omapaino Malli Tuotenro kg mm mm mm mm mm mm kg AIR 2950PA* *** x 12V 75Ah 300 AIR 2950MA** *** x 12V 75Ah 320 *Siirretään manualisesti. AIR on suunniteltu käytettäväksi sisällä. Sitä ei saa käyttää tiloissa, joissa **Itsekulkeva, ohjataan korista käsin. lattia on vino tai joissa tuulee voimakkaasti. ***1 henkilö kg työkaluja ja materiaalia. AIR on suunniteltu ja valmistettu standardien SFS-EN 280+A2:2009 ja SFS-EN 1495+A2:2009/AC:2010 mukaisesti. ALENNETTU HINTA

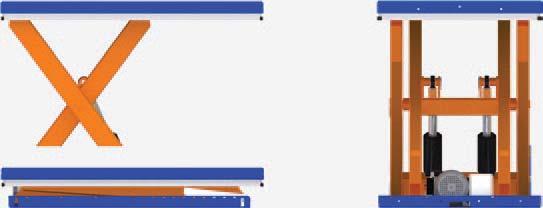

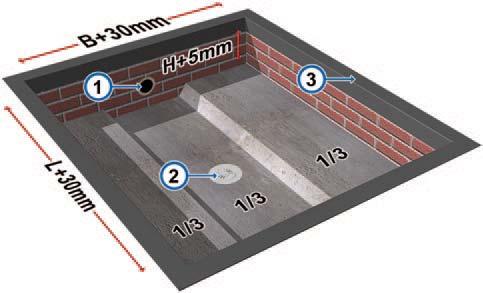

9 Nostopöytien lisävarusteet EdmoLift-tuotteisiin on saatavana erilaisia lisävarusteita, jotta niiden käyttämiseen saadaan lisäarvoa. Seuraavilla sivuilla esitellään tuotteidemme tavallisimpia lisävarusteita. Valittaessa lisävarusteita ja niiden sijoittamista on otettava huomioon useita tekijöitä. Mitä nostopöydällä nostetaan? Käytetäänkö nostopöytää erittäin paljon? Asennetaanko nostopöytä syvennykseen? Asetetaanko nostopöydälle tiukat turvallisuusvaatimukset? Ajetaanko nostopöydän yli sen ollessa ala-asennossa? Onko nostopöytää voitava siirtää? Asennetaanko nostopöytä sisälle vai ulos? Onko kuorma kiinnitettävä? HD-mallinen kovaan ja jatkuvaan käyttöön Vakiomalliset nostopöydät toimivat mainiosti ja pitkään normaalissa käytössä. Jos käyttö on jatkuvaa, kuormitus raskasta, nopeus suuri, ympäristö vaativa ja työtä tehdään useissa työvuoroissa, pöytä on ehkä mitoitettava tavallista suuremmaksi ja HD-varusteltava. On syytä valita HD-malli, kun nostojaksojen määrä vuodessa ylittää tai jos nostojaksoja on tunnin aikana enemmän kuin 10. HD-mallissa on kuulalaakeroidut pyörät, HD-akselit, voitelunipat kaikissa nivelissä ja sylinterien huohotinputki säiliöön. Pyydä tarjousta. Keskusvoitelu Räjähdyssuojaus ESD-versio Muu väri Galvanointi Ruostumaton HD-versio Lisävarusteet sijoitetaan seuraavan piirustuksen mukaisesti. LR = Nostoliike LH = Rakennekorkeus B1 = Kiinteä puoli B2 = Pyörän puoli Nostopöytää varten tehtävän syvennyksen piirustukset Jos nostopöytä asennetaan syvennykseen, on suositeltavaa tehdä se vieressä näkyvän piirustuksen mukaisesti. B = Pöytälevyn leveys L = Pöytälevyn pituus H = Pöydän rakennekorkeus Syvennyksen materiaalin kantavuuden tulee täyttää vähintään betonille asetettava C12/15-vaatimus. Jos nostopöytää käytetään ulkona, hydrauliikkakoneikko on mahdollisuuksien mukaan sijoitettava erilleen ja mieluiten sisätiloihin tai ainakin suojattava. Syvennyksen piirustus ei ole tarkoitettu matalia nostopöytiä varten. Nostopöydeän kiinteä puoli (B1) 1 Läpivienti kaapeleita/letkuja varten (läpimitta 100 mm) Pöydän kiinteä puoli (B1) asetetaan tätä reunaa vasten. 2 Viemäriaukko. Tämän kolmasosan korkeus tulee olla 80 mm korkeampi kuin H. 3 Teräksinen L-profiili, esim. 100 x 100 mm, vahvistaa syvennyksen reunoja

10 Nostopöydän lisävarusteet Lukolla varustettu UC-60-ohjausyksikkö ja hätäpysäytys, 2-4 toimintoa mallista riippuen. 2 toimintoa, tuotenro: toimintoa, tuotenro: Lukolla varustettu UC-60-ohjausyksikkö, hätäpysäytys ja pidin. Lisähintaan 2 toimintoa, tuotenro: toimintoa, tuotenro: UC-60-ohjausyksikkö vaativiin ympäristöihin. Kaksi toimintoa, hätäpysäytys, lukko. Lisähintaan Tuotenro: UC60 Hallintalaitteen jalusta, säädettävissä 3 tasolle. Lisähintaan Tuotenro: UC-60-jalkapoljin, kaksi toimintoa. Johdolla kytketty hätäpysäytys, lukollinen. Sireeni ympäristön varoittamiseksi. Hälytysvalo ympäristön varoittamiseksi. Lisähintaan Tuotenro: Lisähintaan Tuotenro: Lisähintaan Tuotenro: UC60 Ohjausyksiköt Ylimääräinen ohjausyksikkö 38102, ylös/alaspäin Asennettuna Ylimääräinen ohjausyksikkö 38104, neljä toimintoa ylös/alas/kallistus ylös/kallistus alas Asennettuna UC60 Lukittava ohjausyksikkö Jalkapoljin lukittavalla pysäytyksellä Ohjausyksikkö, ylös/alas-toiminto Ohjausyksikkö, neljä toimintoa ylös/alas/kallistus ylös/kallistus alas Radio-ohjaus langattomaan ohjaamiseen Hallintalaitteen jalusta, säädettävissä 3 tasolle Sähköjärjestelmät UC Impulssiautomatiikka Kahden pöydän yhteiskäyttö Lukituksen tunnistus Ylä- ja alarajan ohittaminen Estotoiminta Estotoimnta automatiikalla Sähköliitännät jakorasiaan CE-pistoke, 3 metrin kaapeli Lisäsyöttökaapeli / metri UC60 Hälytysvalo ympäristön varoittamiseksi Sireeni ympäristön varoittamiseksi Ohjausyksiköt varaosana tai jälkiasennukseen R38110 Jalkapoljin lukittavalla pysäytyksellä R Ohjausyksikkö, 2 toimintoa R Ohjausyksikkö, 2 toimintoa, magneettikiinnitys R Ohjausyksikkö, 4 toimintoa R Ohjausyksikkö, 4 toimintoa, magneettikiinnitys R Pidin ohjausyksikölle nro R65315 Ohjausyksikkö, 3-johtiminen sarjaan saakka R85235 Ohjausyksikkö, 5-johtiminen sarjasta alkaen sarjaan / saakka R84196 Pyöreän ohjausyksikön magneettipidike hätäpysäytyksellä UC-60-ohjausyksikön jatkojohto, M12-liitännät Johdot M12M-M12F - 8-napainen, 3 metrin jatke metrin jatke metrin jatke Ohjausyksikön jatkojohto M12, 8-napainen Hydrauliöljyt Öljy käytettäessä lämpötilassa alle Kasvipohjainen öljy Hydrauliikkakoneikko vaihekoneikko, 230 V, enintään 1,5 kw vaihekoneikko, 500 V Pneumaattinen koneikko, 1,0 kw Pneumaattinen koneikko, 2,0 kw Akkuaggregaatti, 24 V Ilman akkua ja laturia Korkeudenrajoitin Rajakytkintä voi säätää. Se pysäyttää pöydän liikkeen halutulle tasolle. Ylempi ja alempi rajakytkin voidaan valita Rajakytkin CR, CL, CB, ylempi tai alempi Rajakytkin yksin-, kaksin- tai kolminkertaiselle saksinosturille, enintään 3000 kg Raja-arvo Kaksinkertainen saksinosturi, enintään 6000 kg Rajakytkin yksin-, kaksin- tai kolminkertaiselle saksinosturille, yli 3000 kg Raja-arvo Kaksinkertainen saksinosturi, yli 6000 kg Rajakytkin TSL-TSE, ylempi tai alempi Rajakytkin TCB-TCL-TCM, ylempi tai alempi Rajakytkin TUB-TUM, ylempi tai alempi Ilmoita tilauksen yhteydessä, onko kytkin ylempää vai alempaa tasonsäätöä varten. Erillinen hydrauliikkakoneikko Muovilaatikko Erillinen hydrauliikkakoneikko ilman suojakantta, 3 metrin letku Lisäletku erillistä hydrauliikkakoneikkoa varten/metri Erillinen hydrauliikkakoneikko muovilaatikossa Kannellinen muovilaatikko suojaa hydrauliikkakoneikkoa tehokkaasti. Enintään H6-4-koneikkoa varten Teräksinen suojakansi Muovilaatikko erillistä hydrauliikkakoneikkoa varten, enintään H6-4 Kiskopyöräalusta Käytetään korkeuserojen tasoittamiseen kiskoihin perustuvissa kuljetusjärjestelmissä. Laitteisto voi olla motorisoitu tai motorisoimaton. Kiskopyöräalusta Erillinen hydrauliikkakoneikko ja teräksinen suojakansi Suojaa tehokkaasti vaativissa käyttöympäristöissä Teräksinen suojakansi erillistä hydrauliikkakoneikkoa varten H2, H3, H H6-11, H H H H H

11 Nostopöydän lisävarusteet Mekaaninen pysäytin Käytetään pöydän pysäyttämiseksi ja yliajossa ala-asennossa. Säädettävissä +-40 mm. Joissain pöytämalleissa on valittava suurempi pöytälevy. Peräkkäissaksiset mallit vaativat kaksi sarjaa Säädettävissä +-40 mm, kuorma ei saa ylittää nimelliskuormaa Mekaaniset alaslaskeutumisesteet Pöytälevy voidaan lukita mekaanisesti pysähtymistasolle, kun se on varustettu mekaanisilla alaslaskeutumisesteillä. Rullarata Mekaaniset alaslaskeutumisesteet Erilaisissa tuotantojärjestelmissä työpisteet on usein yhdistetty toisiinsa rullaratojen avulla. Kun tehdään rullaradan laskelmia, tuotteiden pituus ja paino on otettava huomioon, samoin pöydän korkeustaso. Rullarata Lava-alusta Alustan ansiosta nostopöytää on helppo siirtää. Lisäksi se parantaa ergonomiaa, sillä pöydän alla on tilaa käyttäjän jaloille. Lava-alusta helpottaa pinoamis- tai nostotrukilla käsittelemistä lyhyellä ja pitkällä sivulla Lava-alusta CR 500, CRD 200 korkeus +140 mm CL mm CB mm CB 1500, B +140 mm CL mm CL mm CLD mm CR mm TR 501, TR 1002, TRD mm TL, TLD 1000, B, XB +140 mm TL, TLD 2000, B +140 mm TL, TLD 2000XB +140 mm TL mm TB 2000, B +140 mm TM, TMD 1500, TM, TMD mm TM mm TM mm TA mm TA mm TA mm TT mm TT mm TS 2000, B +160 mm TS 4000, B +160 mm TP mm TLH mm TMH mm ART mm ART mm ALT mm ALT mm ALT 1500GB +140 mm Kallistumisenestosuoja Nostopöytärunko lukitaan johdettujen pyörien avulla. Näin vähennetään pöydän kallistumisen vaaraa, jos se kuormataan virheellisesti. Jos pöytälevyä pidennetään yli 10 %, kallistumisenestoa suositellaan Kallistumisenesto nostopöytä 4000 kg Kallistumisenesto nostopöytä 4000 kg Nostosilmukat Nostosilmukat tekevät nostopöydän asentamisesta ja kuljettamisesta turvallisempaa sekä helpompaa. Nostaminen tapahtuu pohjakehyksestä pöytälevyn läpi. Joissain pöytämalleissa on valittava suurempi pöytälevy. Peräkkäissaksiset mallit vaativat kaksi sarjaa nostosilmukkaa 4000 kg 33960M20 4 nostosilmukkaa 4000 kg Suorakulmainen kääntölevy Kääntölevy asennetaan nostopöydän kannen päälle. Siinä on elektroninen tunnistin puristumisvaarojen välttämiseksi. Levyssä on turvaetäisyys ja elektroninen ohjaus, joten nostaminen ja laskeminen on estetty, jos levy ei ole oikeassa asennossa. Suorakulmainen kääntölevy, 1000 kg Suorakulmainen kääntölevy, 2000 kg Pyöräalusta Alustan ansiosta nostopöytää on helppo siirtää. Lisäksi se parantaa ergonomiaa, sillä pöydän alla on tilaa käyttäjän jaloille. Pyöräalustassa on kaksi kiinteää ja kaksi jarrullista kääntyvää pyörää Pyöräalusta CR 500, CRD 200 korkeus +240 mm CL mm CB mm CB 1500, B +240 mm CL mm CL mm CR mm TR 501, TR 1002, TRD mm TL 1000, B, XB +260 mm TL mm TL mm TM mm TM 1500, B +260 mm TM mm TA mm TA mm TS 2000, B +270 mm TB 2000, B +240 mm Vierintäeste Estää kuormaa vierimästä pois pöydältä lastattaessa ja purettaessa. Vierintäeste voi toimia manuaalisesti tai automaattisesti. Automaattinen vierintäeste nousee levystä ylös, kun pöytälevy nousee ala-asennosta. Tällöin levyä on pidennettävä 150 mm Vierintäeste, automaattinen L= 600 mm L= 700 mm L= 800 mm L= 900 mm L=1000 mm L=1100 mm L=1200 mm Vierintäeste, käsikäyttöinen L= 600 mm L= 800 mm L=1100 mm

12 Nostopöydän lisävarusteet Vahvistettu pöytälevy Vahvistettu pöytälevy tukee nostopöytää ja estää muodonmuutoksia, kun sen yli ajetaan trukeilla. Tällöin mukana tulee pohjakehyksen mekaaninen pysäytin. Säädettävissä +-40 mm. Tarkistusluukku pöytälevyssä Luukun kautta pääsee käsiksi syvennykseen asennetun pöydän sisäiseen hydrauliikkakoneikkoon. Pöytälevyn vahvistaminen Tarkistusluukku pöytälevyssä Kuormausläppä, käsikäyttöinen/ hydraulinen Käytetään ajoneuvon ja lastauslaiturin tai muun alustan välillä. Täyttää SFS-EN vaatimukset. Käsikäyttöinen kuormausläppä Käsikäyttöinen Kuormausläppä, 2 tonnia Kuormausläppä, 4 tonnia Hydraulinen kuormausläppä Hydraulikäyttöinen Hydraulikäyttöinen Pyöreä kääntölevy Levy asennetaan nostopöydän pintaan. Mukana toimitetaan suojalaitteet. Ne voidaan mukauttaa asiakkaan tarpeisiin. Kääntölevy voidaan myös toimittaa upotettuna ja integroituna, jolloin se jää pöytälevyn tasolle Pintaan asennettava kääntölevy 1000 kg D= 650 mm D= 750 mm Pintaan asennettava kääntölevy 2000 kg D= 850 mm D=1150 mm Liukuesteellä varustettu pöytälevy Kyynellevy suojaa liukumiselta. Sitä suositellaan ulos asennettaviin nostopöytiin. Vaihtoehtoisesti pöytälevyyn ruuvataan alumiininen rihlalevy. Se suojaa liukumiselta ja ruostumiselta Kyynellevykansi 4713 Alumiininen rihlalevy Liukuesteenä toimiva kyynellevy Liukuesteenä toimiva alumiinen rihlalevy Suojakaide portilla tai ilman veräjää Kaiteita ja portteja on saatavana useina kokovaihtoehtoina pöydän koon mukaan. Kaiteen ja portin korkeus on 1100 mm. Alaosassa on 150 mm korkea potkulista. Kaide voidaan toimittaa käsi- tai sähkökäyttöisellä lukolla. Suositellaan työtasoina käytettäviin pöytiin Kaide, 40 x 40 mm, jalkalista 150 mm / metri Kaide, 30 x 30 mm, jalkalista 150 mm / metri Portti ja haka, 40 x 40 mm, ilmoita avautumissuunta suurin leveys 1200 mm Portti ja haka, 30 x 30 mm, ilmoita avautumissuunta suurin leveys 1200 mm Suojakaide ilman porttia Suojakaide ja portti Suojaverho ja -verkko Suojaverho parantaa turvallisuutta. Lisäksi se suojaa nostopöytää pölyltä, lialta ja roskilta. Verho voidaan asentaa koko pöydän ympäri tai vain yhdelle sivulle. Asennus voi edellyttää, että pöydän kantta suurennetaan 75 mm joka puolelta Suojaverho, oranssi Suojaverho, harmaa Suojaverkko, galvanoitu Suojapalje Suojaverho Suojaverkko Suojapalje

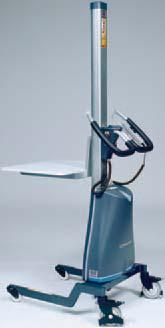

13 Nostovaunut Ruotsissa valmistetut vaunut ja työtasot. Yksin- ja kaksinkertaiset varsinostimet, kg. Käyttö jalkapumpulla tai akun varassa (laturi sisältyy toimitukseen). Suuret kevyesti pyörivät pyörät, kaksoisjarrut kääntyvissä pyörissä. Nostokyky Korkein Tason alin Pituus Leveys Pöytälevy Korkeusasetus Paino kg Malli Tuotenro kg Rakennekorkeus, mm Rakennekorkeus, mm mm mm mm Teho Akku pakkauksineen TZ x 600 Jalkapumppu 65 TZ x 600 Jalkapumppu 75 TZ 503B x 600 0,8 kw 12V 24Ah 90 TZ 1000B x 800 0,8 kw 12V 24Ah 189 TZD x 600 Jalkapumppu 85 TZD 203B x 600 0,8 kw 12V 24Ah 100 TZD 400B x 800 0,8 kw 12V 24Ah 220 C-sarjan vaunut ovat edullisia. Yksin- ja kaksinkertaiset varsinostimet, kg. Nostokyky Korkein Tason alin Pituus Leveys Pöytälevy Paino kg Malli Tuotenro kg Rakennekorkeus, mm Rakennekorkeus, mm mm mm mm Korkeusasetus pakkauksineen CZ x 600 Jalkapumppu 65 CZ x 600 Jalkapumppu 75 CZD x 600 Jalkapumppu 85 Nostovaunut, WP-ympäristöluokitus ROHS:n mukaisesti Nostokyky Tason ylin Tason alin Pituus Leveys Lastaustaso mm Mekaaninen korkeusasetus Paino kg Malli Tuotenro kg Rakennekorkeus, mm Rakennekorkeus, mm mm mm P x L Teho Laturi pakkauksineen WP x V 7,2Ah 1,5A/230V 39 WP x V 7,2Ah 1,5A/230V 39 WP 85EM x V 7,2Ah 1,5A/230V 42 WP x V 7,2Ah 1,5A/230V 42 WP 105EM x V 7,2Ah 1,5A/230V 45 WP 105L x V 7,2Ah 1,5A/230V 44 WP 105L EM x V 7,2Ah 1,5A/230V 47 WP x V 7,2Ah 1,5A/230V 43 WP 155EM x V 7,2Ah 1,5A/230V 45 WP 155L x V 7,2Ah 1,5A/230V 44 WP 155L EM x V 7,2Ah 1,5A/230V 49 WP x V 12Ah 1,5A/230V 64 WP x V 12Ah 1,5A/230V 105 Ruostumattomia nostovaunuja tilauksesta. TZ 303 TZD 203 CZ 203 WP-nostovaunujen tarvikkeet WP 105EM Tuotenro Varuste Sopii Ketjunsuoja, tehtaalla asennettu Kaikki WP V-lohko, ruostumaton teräs, kääntyy 360 Kaikki WP Pikakiinnike, 2 varustekiinnikettä WP 65, Pikakiinnike, 2 varustekiinnikettä WP 105, 155, Puomi, 48 mm, pituus 690 mm WP 85, 105, Puomi, 48 mm, pituus 460 mm WP 65, 85, 105, Kaksoispuomi, 48 mm, P=460 mm WP 65, Kaksoispuomi, 56 mm, P=550 mm WP 105, Rullakääntölaite, mm WP 85, 105, ESD-versio WP 65, ESD-versio WP 105, 155, Kaksoisjarru yhteisellä polkimella WP 65, 85, 105, Nostovarsi nostosilmukalla WP 65, 85, 105, Tuotenro Varuste Sopii Levy, paikka nosturia varten WP Levy, lastausrulla etureunassa WP 65, 85, 105, Tynnyrikääntölaite, käsikäyttöinen 600 mm WP 85, 105, 155, Tynnyrikääntölaite, motorisoitu kääntö WP 85, 105, 155, Tynnyrikääntölaite, motorisoitu tarrain ja käsikäyttöinen kääntö WP 85, 105, 155, EU-haarukka, mitat tilauksen mukaan WP 105, EU-haarukka, mitat tilauksen mukaan WP Ruostumaton levy EU-haarukkaa varten WP 105, 155, Haarukka taitettavalla metallilevyllä WP Haarukka taitettavalla metallilevyllä WP 85, 105, Haarukka taitettavalla muovilevyllä WP Haarukka taitettavalla muovilevyllä WP 65, 85, 105, 155 Vakioalusta ei sisälly tarvikkeiden hintaan. 13

14 Muistiinpanoja

15

16 Toimitussisältö Tuotteet toimitetaan koeajettuina. Mukana käyttöohje ja öljyt. Nostopöytien sähköjärjestelmä on vakiotoimituksissa 400/24 V. Ohjausyksikkö, venttiilikela ja puristumisenestokehyksen katkaisimet toimivat matalajännitteellä. CE-MERKINTÄ: EdmoLift-tuotteiden -merkintä osoittaa, että tuotteet täyttävät sovellettavan EU-direktiivin vaatimukset. ASENTAMINEN: Asentajan ja työnantajan on varmistettava, että puristuksiin jäämisen vaaraa ei ole ja että nostolaitetta käytetään vain käyttötarkoitukseen, johon se on suunniteltu. MAALAUS: Vakiovärit RAL 5002 RAL 2010 RAL 7024 Emme vastaa mahdollisista painovirheistä. CE- tai tyypin 2B ilmoitus Suunnittelemme ja valmistamme nostopöytämme ja nostovaunumme nostopöytiä koskevan SFS-EN standardin ja sääntöjen 1-5 ja nostovaunuja koskevan standardin SFS-EN ISO :2009 mukaisesti. Ne täyttävät kone-, matalajännite- ja EMC-direktiivin vaatimukset. Tuotteet toimitetaan CE-merkittyinä ja vaatimustenmukaisuustodistuksilla varustettuina joissakin tapauksissa tyypin 2B ilmoituksella. ART 1500GV Toimipiste Vientimarkkinat Toimisto Ruotsi (pääkonttori), Belgia, Ranska, Luxemburg, Venäjä, Iso-Britannia, Saksa, Kiina. Vientimarkkinat Alankomaat, Argentiina, Australia, Belgia, Brasilia, Egypti, Espanja, Etelä-Afrikka, Suomi, Hongkong, Intia, Iran, Irlanti, Islanti, Iso-Britannia, Israel, Italia, Itävalta, Japani, Kanada, Kiina, Kreikka, Kroatia, Latvia, Liettua, Madagaskar, Meksiko, Norja, Peru, Portugali, Puola, Ranska, Romania, Saksa, Saudi-Arabia, Singapore, Slovakia, Slovenia, Sveitsi, Tanska, Tsekinmaa, Turkki, Unkasi, USA, Uusi-Seelanti, Venäjä, Viro, Yhdistyneet arabiemiraatit. Oy Machine Tool Co Teerikukonkuja Helsinki myynti@machinetool.fi p
