1 KÄYTTÖOHJE BRUKSANVISNING INSTRUCTIONS MANUAL MIG-HITSAUSVIRTALÄHTEET KRAFTKÄLLOR FÖR MIG-SVETSNING MIG WELDING POWER SOURCES DAA0068 LUE NÄMÄ OHJEET ENNEN TUOTTEEN ASENNUSTA, KÄYTTÖÄ TAI HUOLTOA. ÄLÄ HÄVITÄ KÄYTTÖOHJETTA. VAR GOD LÄS DESSA ANVISNINGAR FÖRE INSTALLATION, ANVÄNDNING ELLER SERVICE AV DENNA PRODUKT. KASTA INTE BORT DENNA BRUKSANVISNING. PLEASE READ THESE INSTRUCTIONS BEFORE INSTALLING, OPERATING, OR SERVICING THIS PRODUCT. DO NOT DISTROY THIS MANUAL. Käännös alkuperäisohjeista Översättning av originalanvisningarna Translation of the original instruction

2 FIN YMPÄRISTÖNSUOJELU LAITTEEN HÄVITTÄMINEN YKSITYISKÄYTTÄJIEN TOIMESTA EUROOPAN UNIONISSA Tämä symboli itse laitteessa tai sen pakkauksessa osoittaa, että laitetta ei saa hävittää normaalin kotitalousjätteen seassa. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen Poistettujen laitteiden kierrätyksellä, käsittelyllä ja ympäristöystävällisellä hävityksellä jätekeräyspisteissä pyritään ehkäisemään mahdollisia negatiivisia ympäristö- ja terveysvaikutuksia Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöstä tai liikkeestä, josta tuote on ostettu. Lisätietoja Maahantuoja: Veljekset Keskinen Oy Onnentie 7, Tuuri, FINLAND Tel TUOTETIEDOT: Tuotekoodi DAA0068 Tuotenimike Helvi Mig 165 Jännite 230V~ 50/60Hz Teho 60% 2,6 kva U V Virta min-max A Virta % 145A 60% 70 A Säätöalue 6 portainen Teräs ø 0,6-0,8 mm Ruostumaton teräs ø 0,8 mm Alumiini ø 0,8 1 mm Kaasuton (No gas) ø 0,8 1 mm Eristys H Kotelointiluokka IP22S Ulkomitat (LxWxH) 600 x 365 x 500 mm Paino 28 kg

3 ESITTELY Varmista, että hitsaaja, huolto- ja ylläpitohenkilöstä lukee tämän käyttöohjeen huolellisesti. HENKILÖSUOJAUS Kaiken tyyppiset hitsaustyöt ovat vaarallisia, eivät pelkästään hitsaajalle vaan myös laitteen läheisyydessä oleville henkilöille, jos turvallisuus- ja käyttöohjeita ei noudateta huolellisesti. Kaaren säteet voivat vahingoittaa silmiä ja aiheuttaa ihon palovammoja. Hitsauskaari tuottaa erittäin kirkkaan ultravioletti- ja infrapunavalon. Nämä kaaret vahingoittavat silmiä ja polttavat ihoa, jos et käytä riittäviä henkilösuojaimia. Käytä suljettuja, syttymättömiä suojavaatteita, ilman taskuja tai käännettyjä lahkeita, käsineitä ja kenkiä eristävällä pohjalla ja teräskärjellä. Vältä rasvaisia vaatteita. Käytä syttymätöntä kypärää, sopivalla silmäsuojalla niskan, kasvojen ja niiden sivujen suojaamiseksi. Pidä suojalasit puhtaana ja vaihda ne, jos ne ovat vialliset, murtuneet tai haljenneet. Sijoita läpinäkyvä lasi linssin ja hitsausalueen väliin. Hitsaa suljetussa tilassa, joka ei avaudu muihin työtiloihin. Älä koskaan katso hitsauskaareen ilman silmien suojausta. Käytä suojalaseja sivusuojilla silmien suojaamiseksi lentäviltä hiukkasilta. Hitsauksesta muodostuvat kaasut ja köyryt voivat olla vaarallisia terveydelle. Tilassa on oltava riittävä ilmanvaihto. Siinä tulee käyttää liikutettavaa kupua tai sisäänrakennettua järjestelmää, joka poistaa kaasut sivuilta, edestä ja takaa, mutta ei yläpuolelta pölyn ja höyryjen leviämisen estämiseksi. Paikallinen tuuletus on järjestettävä riittävän yleisen tuuletuksen ja ilmanvaihdon kanssa, etenkin kun työt tehdään suljetuissa tiloissa. Hitsaus on suoritettava ruosteesta tai maalista puhdistetuilla metallipinnoilla haitallisten höyryjen välttämiseksi. Liuottimilla puhdistettujen osien on annettava kuivua ennen hitsaamista. Ole erittäin varovainen seuraavia aineita sisältävien metallien hitsaamisessa: Antimoni, Beryllium, Koboltti, Manganeesi, Seleeni, Arsenikki, Kadmium, Kupari, Elohopea, Hopea, Barium, Kromi, Lyijy, Nikkeli, Vanadium. Poista kaikki klooripitoiset liuottimet hitsausalueelta ennen hitsaamista. Tietyt klooripitoiset liuottimet hajoavat altistuessaan ultravioletille säteilylle ja muodostavat fosgeenikaasua (hermokaasu). PALONTORJUNTA Tulipalon ja räjähdyksen voi aiheuttaa kuuma hitsauskuona, kipinät tai hitsauskaari. Pidä hyväksytty palosammutin työalueella. Tarkasta se säännöllisesti sen toiminnan varmistamiseksi; Poista kaikki syttyvä materiaali työtilasta. Jos niitä ei voida poistaa, peitä ne tulenkestävällä peitteellä; Järjestä riittävä tuuletus. Ylläpidä riittävä ilmavirtaus räjähtävien tai myrkyllisten kaasujen kerääntymisen estämiseksi; Älä hitsaa syttyviä aineita sisältäviä säiliöitä; Tarkasta aina hitsausalue varmistaaksesi, ettei siinä ole kipinöitä, kuonaa tai hehkuvaa metallia tai liekkejä; Työalueen lattian on oltava tulenkestävä; SÄHKÖISKU VAROITUS: SÄHKÖISKU VOI TAPPAA! Ensiavun osaavan henkilön tulee olla työalueella; jos henkilö löytyy tajuttomana ja sähköiskua epäillään syyksi tähän, älä koske henkilöön, jos tämä on kosketuksessa kaapeliin tai sähköjohtoihin. Kytke kone irti virransyötöstä, anna ensiapua. Käytä kuivaa puuta tai muita eristäviä materiaaleja kaapeleiden siirtämiseen etäälle henkilöstä. Käytä kuivia käsineitä ja vaatteita. Eristä itsesi työkappaleesta tai muista hitsauspiirin osista. Varmista, että päälinja on oikein maadoitettu. Älä kääri polttimen tai maadoitusjohtoja kehosi ympärille. Älä kosketa fyysisesti mihinkään syöttövirtapiirin ja hitsausvirtapiirin osaan. Sähköjohdot: Korjaa tai vaihda kaikki kuluneet tai vialliset osat. Ole erityisen varovainen kosteissa tai märissä tiloissa. Asenna ja huolla laite paikallisten sääntöjen mukaan. Kytke virta irti ennen huolto- tai korjaustöitä. Jos tunnet pienenkään sähköiskun, lopeta hitsaustyöt välittömästi äläkä käytä hitsauskonetta ennen kuin vika on paikannettu ja korjattu. 3

4 MELU Melu voi aiheuttaa pysyvän kuulovamman. Hitsaus voi aiheuttaa turvarajat ylittäviä melutasoja. Käytä kuulosuojaimia pysyvän kuulovamman ehkäisemiseksi. Suojaa kuulosi kovalta melulta korvatulpilla ja/tai kuulosuojaimilla. Melutasot tulee mitata varmistaaksesi, että desibelit (ääni) eivät ylitä turvatasoja. SÄHKÖMAGNEETTINEN YHTEENSOPIVUUS Ennen hitsauskoneen asennusta, tarkasta ympäröivä alue ja noudata seuraavia ohjeita: Varmista, että muita virtajohtoja, syöttölinjoja, puhelinjohtoja tai laitteita ei ole koneen läheisyydessä. Varmista, että koneen läheisyydessä ei ole radioita, televisioita, tietokoneita tai muita ohjausjärjestelmiä. Henkilöiden sydämentahdistimilla tai kuulolaitteilla tulee pysyä etäällä virtalähteestä.! Tietyissä tilanteissa voidaan tarvita erikoissuojausta. Häiriöitä voidaan rajoittaa seuraavalla tavalla: Jos virransyöttölinjassa on häiriöitä, voidaan virransyötön ja virtalähteen väliin asentaa sähkömagneettisten häiriöiden suodatin. Virtalähteen syöttökaapelit eivät saa olla liian pitkiä, pitää yhdessä ja liittää maahan; Huollon jälkeen kaikki virtalähteen paneelit on kiinnitettävä paikalleen. SUOJAHITSAUSKAASUT Suojakaasusäiliöt sisältävät korkeapainekaasua. Säiliö voi räjähtää vaurioituessa. Käsittele sitä varovasti. Nämä hitsauskoneet käyttävät vain suoja- tai syttymätöntä kaasua hitsauskaaren suojaamiseksi. On tärkeää valita suoritettavaan hitsaukseen sopiva kaasutyyppi; Älä käytä kaasua tuntemattomista tai viallisista säiliöistä; Älä liitä säiliötä suoraan hitsauskoneeseen, käytä paineensäädintä; Varmista, että paineensäädin ja mittarit toimivat oikein; Älä voitele säädintä öljyllä tai rasvalla; Jokainen säädin on tarkoitettu käytettäväksi tietyllä kaasulla. Varmista, että säädin soveltuu käyttämällesi kaasulle; Varmista, että säiliö on kiinnitetty kunnolla hitsauskoneeseen ketjulla. Älä koskaan altista säiliöitä kuumuudelle, kipinöille, kuonalle tai liekeille; Varmista, että kaasuletku on hyvässä kunnossa; Pidä kaasuletku etäällä työalueelta. ASENNUSSUOSITUKSET PAIKKA Varmista, että asennuspaikka noudattaa seuraavia ohjeita: Tilaan, jossa ei esiinny kosteutta tai pölyä; Ympäristölämpötila on välillä 0-40 C; Tilaan, jossa ei esiinny öljyä, höyryä ja syövyttäviä kaasuja; Tiloihin, joissa ei esiinny tärinää ja iskuja; Tiloihin, jotka eivät altistu suoralle auringonpaisteelle tai sateelle; Aseta se 300 mm etäisyydelle seinistä tai vastaavista kohdista, jotka voivat estää luonnollisen ilmankierron. TUULETUS Koska hitsauskaasujen hengittäminen voi olla vaarallista, varmista hitsausalueen tuuletus. VIRRANSYÖTÖN VAATIMUKSET Ennen sähkökytkentöjen suorittamista, varmista, että syöttöjännite ja taajuus vastaavat generaattorin arvokilvessä ilmoitettuja. Syöttöjännitteen tulee olla ±10% nimellissyöttöjännitteestä. Liian alhainen jännite voi aiheuttaa heikon hitsaustuloksen. Liian korkea jännite johtaa komponenttien ylikuumenemiseen ja mahdolliseen vaurioitumiseen. Hitsauskoneen virransyöttö on: Oikein asennettu, tarvittaessa valtuutetun sähköasentajan toimesta. oikein maadoitettu paikallisten sääntöjen mukaan; liitetty oikean kokoiseen virtapiiriin. Jos virtajohtoon ei ole liitetty pistoketta, liitä vakiopistoke (2P+T) virtajohtoon (joissakin malleissa virtajohto on varustettu pistokkeella). Liitä pistoke virtajohtoon seuraavalla tavalla: ruskea (vaihe) johto on liitettävä liittimeen kirjaimella L sininen (neutraali) johto on liitettävä liittimeen kirjaimella N keltavihreä (maa) on liitettävä liittimeen kirjaimilla PE tai symbolilla. Joka tapauksessa keltavihreän johdon liitäntä PEliittimeen on tehtävä niin, että jos virtajohto irtoaa pistokkeesta, on keltavihreä johto se, joka irtoaa viimeisenä. 4

5 Pistorasia on suojattava sopivalla varokkeella tai katkaisimella. Huomautus: Tarkasta virtajohto säännöllisesti halkeamien tai paljaitten johtojen varalta. Jos se on vaurioitunut, anna huoltokeskuksen korjata se. Älä irrota virtapistoketta pistorasiasta virtajohdosta vetämällä. Älä litistä johtoa muilla koneilla. Se voi vaurioitua ja aiheuttaa sähköiskun. Pidä aina virtajohto kaukana lämpölähteistä, öljystä tai terävistä reunoista. Jos jatkojohtoa käytetään, yritä pitää se suorana ja ehkäise sen kuumeneminen. VAROITUS Tämä laite on valmistettu EN harmonisoidun standardin vaatimusten mukaan ja tunnistetaan LUOKKA A laitteena. Laitetta saa käyttää vain teolliseen tarkoitukseen. Valmistaja ei ole vastuussa kotitalouksien aiheuttamista vaurioista. Luokan A laitteita ei ole tarkoitettu käytettäviksi asuinrakennuksissa, joiden sähkö on peräisin yleisestä matalajännitteisestä jakelujärjestelmästä. Sähkömagneettisen yhteensopivuuden takaaminen voi olla vaikeaa tämän tyyppisissä tiloissa johtuvan tai säteillyn häirinnän takia. Tämä laite ei ole IEC (EN) mukainen. Asentajan tai laitteen käyttäjän vastuulla on varmistaa, ottamalla tarvittaessa yhteyttä sähköyhtiöön, että laite on liitetty virransyöttöön. TURVAOHJEET Noudata seuraavia ohjeita ennen virtalähteen liitäntää verkkovirtaan turvallisuutesi varmistamiseksi: Kaksinapainen katkaisin on asennettava ennen pistorasiaa; kytkimessä on oltava aikaviiveellä varustettu varoke; Maaliitäntä on tehtävä yllä mainittuun pistorasiaan sopivalla kaksinapaisella pistokkeella; Töiden aikana suljetuissa tiloissa, virtalähde on pidettävä hitsausalueen ulkopuolella ja maadoituskaapeli kiinnitettävä työkappaleeseen. Älä koskaan tee töitä kosteissa tai märissä tiloissa näissä olosuhteissa. Vahingoittuneita virta- tai hitsauskaapeleita ei saa käyttää. Hitsauspoltinta ei saa osoittaa käyttäjää tai muita henkilöitä kohti. Virtalähdettä ei saa koskaan käyttää ilman suojia; tämä voi johtaa vakavaan tapaturmaan ja laitevaurioon. ASENNUS LAITTEEN KOKOONPANO Aseta virtalähde kyljelleen ja kiinnitä kaksi kumijalkaa (B) (eteen ja taakse) koneen pohjaan sarjan neljällä ruuvilla. Malleissa pyörillä, irrota työkalun avulla kalvo (F), joka peittaa akselin istukan ja aseta akseli (C) kahteen reikään ja kiinnitä pyörät (D) molemmille puolille. Kiinnitä pyörät paikalleen aluslevyillä (E) akselin molemmilla puolilla. Nosta virtalähde pystyyn ja asenna kahvan jatke (G) kahvan etuosaan sarjan ruuvilla (Kuva 1). Asenna muovikahva kuvan 1 ohjeiden mukaan. Kuva 1 5

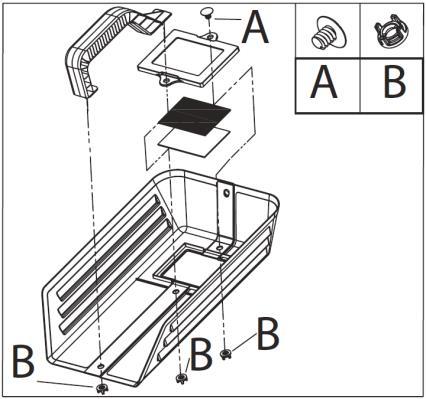

6 KASVOSUOJAIMEN ASENNUS JA YLLÄPITO Käsisuojan (Kuva 2) asentamiseksi; asenna muovinen suoja aukkoon ja kiinnitä se kahdella ruuvilla. Asenna kahva kiinnittämällä se suojanaamarin uraan, työnnä ja kierrä sitä 90 kunnes se menee reikään suojanaamarin sisällä. Kuva 2 HUOMAUTUS: Älä koskaan katso hitsauskaareen ilman silmäsuojaa. Tämä voi vahingoittaa silmiä pysyvästi. Käytä aina mukana toimitettua suojakilpeä virtalähteen kanssa tai muuta suojanaamaria tai hitsauskypärää. KÄYTTÖ Suojus on tarkoitettu henkilökohtaiseen käyttöön ja sitä käytetään hitsaajaan suojaamiseen sähköhitsauskaaren tuottamalta optiselta säteilyltä. KÄYTTÖRAJOITUKSET Suojat tarjoavat vain otsan alueen, kasvojen sivujen ja niskan suojauksen vain jos niitä käytetään käyttötarkoituksen mukaan. HITSAUSLANGAN ASENNUS Virtalähde on varustettu hitsauslankakelalla. Tämän langan asentamiseksi syöttöjärjestelmään, katso seuraavat ohjeet ja kuva 3. Löysää mutteria (I) kelapidikkeessä (jarrurumpu) ja irrota jousi (R) ja ulkorengas. Irrota muovisuoja kelasta (K) ja aseta se kelapidikkeeseen uudelleen. Asenna ulkorengas (J), jousi (R) muovinen lukkomutteri (I) paikalleen. Nämä osat muodostavat lankakelan nopeuden jarrutusjärjestelmän. HUOMIO: Älä ylikiristä mutteria. Liiallinen paine jarruttaa langan syöttömoottoria ja liian pieni paine ei pysäytä lankakelaa välittömästi hitsauksen päättyessä. Löysää ja laske muovinuppia (L), vapauta syöttäjän ylärulla (N) ja poista lanka polttimen vaipasta. Kun lanka irtoaa, pidä sitä pihdeillä niin, että se ei poistu kelalta ja suorista sitä tarvittaessa ennen syöttämistä langan syöttöohjaimeen (O). Aseta lanka alarullaan (M) ja polttimen vaippaan. PUHDISTUS JA HUOLTO Puhdista suojus jokaisen käytön jälkeen. Suojus tulee puhdistaa vain pehmeällä kankaalla tai paineilmalla. tarkasta, ovatko suojuksen osat kuluneet ja vaihda ne tarvittaessa. Suojuksessa käytetyt materiaalit ovat yleensä yhteensopivia, mutta voivat aiheuttaa allergisen reaktion herkille ihmisille. Desinfiointi tulee suorittaa bentsiili-lauryyli-dimetyyli-ammoniumkloriini - liuoksella tai UV-lampulla. SUOJAUSTASOT Käytä suojaa vain käyttöohjeen mukaisesti ja varmista, että suojasuodatin sopii hitsaustyypille. Muista, että suodattimet EIVÄT ole murtumattomia ja siksi ne tulee suojata samankokoisella värittömällä levyllä. Paremman suojaustason saamiseksi hitsausroiskeilta, käytä käsineitä ja suojavaatteita. VARAOSAT Vaihda vialliselta vaikuttavat tai epämuodostuneet osat välittömästi. Käytä vain alkuperäisiä varaosia. Älä käytä suodatinlaseja vaihto-osina, jos niitä ei ole sertifioitu tai niissä ei ole kelvollista optista lasia. Varmista, että vaihtosuodattimella on oikea suojaustaso. Jos olet epävarma, ota yhteyttä jälleenmyyjään. OK Kuva 3 EI OK VAROITUS: Poltin on pidettävä suorassa. Kun uusi lanka syötetään vaipan läpi varmista, että lanka katkaistaan suoraan (ei purseita tai kulmia) ja vähintään 5 cm sen päästä on suora (ei käyrä). Jos näitä ohjeita ei noudateta, voi se johtaa vaipan vaurioitumiseen. 6

7 Laske alarullaa (N) ja nuppia (L) ja kiristä kevyesti (jos paine on liian suuri, lanka tarttuu ja moottori voi vaurioitua, jos liian löysä lanka ei syöty rulliin). HUOMIO: Rullassa (M) on kaksi eri uraa. Kone on asetettu sen mukana toimitetulle lankakoolle. Hitsauksessa ilman kaasua, rulla on käänteistettävä oikean uran saamiseksi täytelangan halkaisijalle. Kytke virtajohto 230V 50Hz linjaan ja käännä kytkintä. Paina sitten polttimen kytkintä. Syöttömoottorilla eri nopeudella syötetyn langan on kuljettava vaipan läpi; kun se tulee ulos polttimen kaulasta, vapauta polttimen kytkin, sammuta kone ja asenna kosketuskärki ja suutin. VAROITUS: Liikkuvat rullat voivat vahingoittaa sormiasi. Tarkasta rullat ja vaihda ne kun ne ovat kuluneet ja heikentävät langan säännöllistä syöttöä. POLTTIMEN ASENNUS Polttimen asennus suoritetaan vain erillisellä poltinsarjalla varustetuissa malleissa. Avaa paneeli virtalähteen vasemmalla puolella; Asenna poltin sopivaan istukkaan, lukitse se langan syöttömoottoriin (sarjan mutterilla) ja varmista, että vaipan reikä on kohdistettu kahden rullan ja langansyöttäjän välisen kanavan kanssa. Noudata ohjeita KUVASSA 4. Liitä kaasuputki polttimen liitäntään ja kiinnitä se metallipuristimella. Yhdistä polttimen kytkimen kaksi liitintä ja peitä ne eristyskannella (5). Kuva 4 1) Käsipyörä 2) KAASU-EI KAASUA -valinnan perusta 3) Virtajohto 4) Polttimen kytkimen koskettimet (virtalähteen puoli) 5) Eristesuoja 6) Polttimen kytkimen koskettimet (Mig-polttimen puoli) 7) Lukkomutteri 8) Messinkialuslevy 9) Kaasuletku 10) Langan vaippa 11) Kaasuliitin polttimessa 12) Poltin Poltin on laitteen osa, joka vaatii eniten huoltoa. Suosittelemme kosketuskärkien ja suuttimen säännöllistä tarkastamista. Näiden osien on oltava puhtaat ja ehjät. Polttimen vaippa on vaihdettava, kun lanka ei kulje tasaisesti. MIG-HITSAUS MIG-hitsauksessa (Metal Inert Gas) jatkuvasti syötettävä metallielektrodi sulatetaan hitsausmassaksi tasaisella ja ohjatulla nopeudella. Lanka on liitetty jatkuvaan jännitenapaan ja työkappale toiseen napaan. Kun lanka syötetään ja se koskettaa työkappaleeseen, muodostuu sähkökaari. Kaari sulattaa langan työkappaleeseen. KAASUHITSAUS Ruostumattoman teräksen tai alumiinin hitsauksessa virtalähde on asetettava kaasuhitsaukselle *. Tämä toiminto on erittäin yksinkertainen, tarvitset vain seuraavat varaosat ja tarvikkeet (ota yhteyttä jälleenmyyjään): Lanka Kaikki nämä virtalähteet toimivat 5Kglankakeloilla (langan halkaisija 0,6mm tai 0,8mm). Kärki Kärki on oikea, kun se vastaa langan halkaisijaa. (Huom.: kun alumiinilankaa halkaisijalla 0,8mm käytetään, on kärjen oltava 1,0mm) Kaasu Voit ostaa kaasupullon paikalliselta yritykseltä tai varaosien jälleenmyyjältä Kaasunsäädin - Voit ostaa kaasusäiliölle sopivan säätimen paikalliselta jälleenmyyjältä tai hitsauslaitteen myyneeltä jälleenmyyjältä. Huomautus: Ensin on päätettävä, onko käytössä täytettävä tai kertakäyttöinen kaasupullo, koska tämä vaikuttaa säätimen valintaan. Sovittimet Täytettävissä kaasupulloissa on käytettävä suurten kaasupullojen sovitinta (KUVA 6). VALMISTAUTUMINEN HITSAAMISEEN Liitä hitsauskone 230V 50/60Hz verkkovirtaan; 7

8 TÄRKEÄÄ: varmista oikea napaisuus. Kaasuhitsauksessa maadoitusjohto on liitettävä negatiiviseen liittimeen (-) ja poltin positiiviseen liittimeen (+) (KUVA 5) *. Liitä maadoituskiinnitin työkappaleeseen ja varmista, että kosketus on hyvä; Varmista, että langansyöttörulla on sijoitettu oikein (ura vastaa langan halkaisijaa). Käytä uraa 0,9mm merkinnällä kaikille langoille halkaisijalla 0,8mm ja uraa merkinnällä 0,7mm langoille halkaisijalla 0,6mm. Uran vaihtamiseksi, löysää rullan lukitusruuvia, kierrä rullaa ja kiinnitä se uudelleen ruuvilla; Aseta kaasunvirtaustaso säätimestä. HUOMIO: Kaasunvirtausta on säädettävä hitsaustuloksen parantamiseksi, johtuen hitsattavasta metallityypistä ja sen paksuudesta ja kaasunvirtaus on pyrittävä pitämään mahdollisimman alhaisena). * Koskee vain kaasuhitsausta - Ei kaasu -mallit Liitä kaasuletku (kuva 2,Q) säätimeen (työnnä se kokonaan sisään). Huomautus: Irrota kaasuletku säätimestä pitämällä renkaasta (U) ja vetämällä. Kertakäyttöisten kaasupullojen paineensäädin toimii nupilla ohjatun neulan kautta. Nuppi asteikkolevyllä 0-6, säätää kaasumittaria. Kun nuppi on asennossa 0, ei kaasuvirtausta ole; ennen hitsaamisen aloittamista, aseta nuppi asentoon 3 tai 4, kaasu virtaa tässä tapauksessa 2/3 l/min. Kaasupullon käyttämiseksi tehokkaammin, ylläpidä aina minimikaasunvirtaus (2/3 l/min.), joka takaa hyvän hitsaustuloksen ilman huokoisuutta. Kaasunsäädin on varustettu turvaventtiilillä, joka toimii automaattisesti kaasunvirtauksen muuttuessa. Turvallisuus- ja kustannussyistä, varmista että säädin on suljettu kunnolla (käännä vastapäivään kokonaan) kun hitsauskonetta ei käytetä ja/tai kaasupullo vaihdetaan. Kun täytettäviä kaasupulloja käytetään, liitä muovinen kaasuletku (Q) suurten kaasupullojen sovittimeen (V). Liitä sovittimen pää 6 mm joustavaan kaasuletkuun paineensäätimessä / virtausmittarissa kaasupullossa. Säädin/virtausmittari ohjaa kaasunvirtausta, jonka tulee olla noin 2/3 litraa minuutissa. KAASU EI KAASUA Kuva 5 Kuva 6 KAASUSÄILIÖN JA SÄÄTIMEN LIITTÄMINEN Kun kertakäyttöisiä kaasusäiliöitä (S) käytetään, irrota suojakansi säiliön yläosasta ja kiinnitä kaasunsäädin (T) kiertämällä sitä myötäpäivään tiukkaan (älä ylikiristä). HITSATTAVA MATERIAALI Pehmeä teräs Ruostumaton teräs KAASUSÄILIÖ Argon+Co2 säiliö tai Co2- säiliö Argon-säiliö LANKA Kupariteräslankakela, kaasuttomaan hitsaukseen täytelankakela Ruostumaton teräslankakela Alumiini Argon-säiliö Alumiinilankakela 8

9 HITSAUS ILMAN KAASU Hitsauksessa ilman kaasua poltin on liitettävä negatiiviseen liittimeen ja maadoitusjohto positiiviseen liittimeen. Kaasuhitsauksessa suojakaasua käytetään hitsaussauman suojaamiseen hapettumiselta ja huokoisuudelta. KAASUTTOMASSA hitsauksessa tämä suojaus tapahtuu täytelangalla. Tämä tekniikka helpottaa näiden koneiden käyttöä verrattuna koneisiin vakiolangalla, jossa kaasun on säädettävä erikseen. VALMISTAUTUMINEN HITSAAMISEEN Liitä hitsauskone 230V 50/60Hz verkkovirtaan; TÄRKEÄÄ: varmista, että polttimen ja maadoitusjohdon napaisuus on oikea (KUVA 5). KAASUTTOMASSA hitsauksessa maadoitusjohto on liitettävä positiiviseen liittimeen (+) ja poltin negatiiviseen liittimeen (-) (KUVA 5). Liitä maadoitusjohto työkappaleeseen ja varmista, että kosketus on hyvä; Varmista, että langansyöttörulla on sijoitettu oikein (ura vastaa langan halkaisijaa). Huomaa, että jokaisessa rullassa on kaksi uraa, jotka on merkitty 0,9mm tai 0,7mm. KAASUTTOMAN HITSAUKSEN EDUT Kaasupulloja ei tarvita. Hitsaus ulkona on helpompaa, koska tuulenpuuskat eivät hävitä suojakaasua toistuvasti. Hitsausaika on noin 50% lyhyempi verrattuna normaaliin elektrodihitsaukseen. Käytön oppimisaika on erittäin lyhyt. Vähäinen hitsausmateriaalin hävikki. Tämä hitsaustekniikka on etenkin nopea ja tehokas. Vähemmän kuumuutta, vähemmän vääristymiä. Mahdollisuus hitsata ohuita materiaaleja. HITSAUSTOIMINNOT Hitsauksen virtalähteessä on neljä tai kuusi virransäätimen asentoa eri olosuhteille. Hitsauskohta määritetään hitsattavan materiaalin paksuuden mukaan. Myös kaasun virtaustaso määritetään hitsattavan materiaalin mukaan. Säädä virranvoimakkuus seuraavilla sivuilla olevien kaavioiden mukaan. VIITETAULUKKO MALLEILLE NELJÄLLÄ SÄÄTIMEN ASENNOLLA TYÖKAPPALEEN PAKSUUS (mm) A B C MIN KESKITASO MIN KESKITASO MAKS SUURI TERÄS - 0,6 MM KAASUHITSAUSLANKA TYÖKAPPALEEN PAKSUUS (mm) HITSAUS- KOHTA LANKANOPEUDEN SÄÄTÖ A B C MIN ALHAINEN MAKS KESKITASO MIN KESKITASO MAKS VAIHTOEHTO TERÄS - 0,8 MM KAASUHITSAUSLANKA TYÖKAPPALEEN PAKSUUS (mm) HITSAUS- KOHTA LANKANOPEUDEN SÄÄTÖ A B C MAKS ALHAINEN MIN KESKITASO MAKS KESKITASO MAKS SUURI ALUMIINI - 0,8MM KAASUHITSAUSLANKA HITSAUS- LANKANOPEUDEN KOHTA SÄÄTÖ PEHMEÄ TERÄS - 0,9 MM LANKA HITSAUS ILMAN KAASUA TYÖKAPPALEEN PAKSUUS (mm) HITSAUS- KOHTA LANKANOPEUDEN SÄÄTÖ A B C MIN ALHAINEN MAKS KESKITASO MIN KESKITASO MAKS SUURI Taulukko 1 Kuva 7 9

10 VIITETAULUKKO MALLEILLE KUUDELLA SÄÄTÖASENNOLLA TERÄS - 0,8 MM KAASUHITSAUSLANKA HITSAUS-KOHTA TYÖKAPPALE EN PAKSUUS (mm) LANKANOPEUD EN SÄÄTÖ A B C 0.6 AMMATTIMAIN EN HITSAUS ALHAINEN MAKS 1 ALHAINEN MIN 2 ALHAINEN MAKS 2 KESKITASO MIN 3 KESKITASO MAKS 3 KESKITASO TERÄS - 0,6 MM KAASUHITSAUSLANKA TYÖKAPPALEEN PAKSUUS (mm) HITSAUS- KOHTA LANKANOPEUDEN SÄÄTÖ A B C 0.6 MIN 1 PERUS MAKS 1 PERUS MIN 2 KESKITASO MAKS 2 KESKITASO MIN 3 KESKITASO MAKS 3 VAIHTOEHTO ALUMIINI - 0,8 MM KAASUHITSAUSLANKA TYÖKAPPALEEN PAKSUUS (mm) HITSAUS- KOHTA LANKANOPEUDEN SÄÄTÖ A B C MAKS 1 KESKITASO MIN 2 SUURI MAKS 2 SUURI MIN 3 SUURI PEHMEÄ TERÄS - 0,9 MM HITSAUS ILMAN KAASUA TYÖKAPPALEEN PAKSUUS (mm) HITSAUS- KOHTA LANKANOPEUDEN SÄÄTÖ A B C 0.9 MAKS 1 ALHAINEN MIN 2 KESKITASO MAKS 2 KESKITASO MIN 3 KESKITASO MAKS 3 SUURI Taulukko 2 LANKAKELAN VAIHTO Hitsauskone toimitetaan 0,5 Kg minilankakelalla 0,6mm halkaisijan langalla. Kun kela loppuu, se voidaan vaihtaa 0,8Kg tai 5,0Kg lankakelan. Lanka syötetään rullalla (KUVA 3, M), jota liikutetaan eri mekanismeilla. Rullassa on kaksi uraa, jotka on merkitty 0,9mm tai 0,7mm. On erittäin tärkeää käyttää oikeaa uraa, kuten kohdassa VALMISTAUTUMINEN HITSAAMISEEN on esitetty muussa tapauksessa lanka ei kulje tasaisesti tai se murtuu; varmista, että polttimen kärki vastaa langan halkaisijaa. Hitsauskone toimitetaan polttimella lankakärjellä. Muille lankakeloille asennetaan langan halkaisijaa vastaava kärki. Katso kuva 3 ja noudata ohjeita kohdassa HITSAUSLANGAN ASENNUS lankakelan vaihtamiseksi. HITSAUSVIHJEET Pidä poltinkahva 45 kulmassa suhteessa työkappaleeseen ja pidä suutin n. 6 mm etäisyydellä sen pinnasta. Liikuta polttimen kahvaa tasaisesti ja vakaasti. Vältä hitsaamista tuulisissa paikoissa. Ilma poistaa suojakaasun hitsauskohdasta ja aiheuttaa huokoisuutta hitsaussaumassa. Pidä lanka ja kansi puhtaina. Älä käytä ruostunutta lankaa. Vältä hitsausletkun teräviä mutkia ja taipumisia. Puhdista lankavaippa paineilmalla lankakelan vaihdon yhteydessä. Poista pöly matalalla paineella (3-4bar / PSI) virtalähteen sisäpuolelta, riittävän lämmönpoiston varmistamiseksi käytön aikana. PISTEHITSAUS Pistehitsaus on mahdollista vaihtamalla hitsauspolttimen pistehitsaussarjaan (ei sisälly). Voit ostaa pistehitsaussarjan alan liikkeestä. Pistehitsaus voidaan suorittaa 0,8mm paksuisille hiiliteräslevyille. Aseta pistehitsaussuutin ylälevyn päälle, työnnä poltinta ja paina kytkintä ensimmäisen levyn kiinnittämiseksi toiseen. Pistehitsauksessa koneen on oltava asetettu maksimivirtatasolle ja maksimilankasyötölle. Suosittelemme 0,8mm hitsauslankaa. Kuva 8 10

11 VIRTALÄHTEEN SÄÄTÖ Jännitteen asettaminen: käytä oikeaa ulossyöttöä. Langan ulossyöttö on etäisyys kosketuskärjen ja työkappaleen välillä. Langan ulossyötön (kutsutaan joskus virheellisesti kaaripituudeksi) tulee olla välillä 5mm 10 mm parhaan hitsaustuloksen saamiseksi. Sijoita jännitekytkin haluttuun asentoon (TAULUKKO. 1, 2). Valitse alempi asento pienille paksuuksille ja korkeampi asetus suuremmille paksuuksille. Säädä lankanopeus. Aloita koepalalla, joka on puhdistettu huolellisesti ruosteesta ja maalista. Kytke maadoituskaapeli työkappaleeseen. Säädä langansyöttö korkealle tasolle. Paina polttimen kytkin (huomautus: Polttimen kytkintä on painettava lujaa sen kolmen toiminnon suorittamiseksi, kaasuvirtaus, langan syöttö ja hitsausvirta). Aloita hitsaus ja alenna lankanopeutta asteittain. Alenna lankanopeutta ja kuuntele ääntä. Ääni muuttuu rätinästä tasaiseksi ja vahvasi huminaksi (muistuttaa paistuvan pekonin ääntä). Tämä humina ilmaisee, että oikea lankanopeus hitsattavalle työkappaleelle on löydetty. Jos virranvoimakkuutta muutetaan, on lankanopeus asetettava uudestaan. Aloita aina korkeammalla lankanopeudella. Tämä estää kosketuskärjen vaurioitumisen hitsauksen aikana. Poltin tulee pitää 45 kulmassa työkappaleeseen nähden hitsauksen aikana. Pidä suutin 5-10mm etäisyydellä työkappaleesta. HITSAUKSEN KESKEYTYKSET JA HÄIRIÖT Vika: lanka työntää polttimen pois työkappaleesta. Syy: Liian suuri lankanopeus. Vika: Lanka tarttuu kosketuskärkeen. Syy: Alhainen langansyöttö. Vika: Runsaasti hitsausroiskeita Syy: Epätasainen langansyöttö, väärä polttimen asento (liikaa kallistettu) Vika: Kaari on epävakaa Syy: Alhainen jännite, epätasainen langansyöttö, riittämätön kaasunvirtaus. Vika: Vääränlainen lävistäminen. Syy: Hitsausvirta liian matala, liian nopea liike, polttimen kulkusuuntaa tulee muuttaa. Vika: Halkeaminen Syy: Perusmateriaali kuiva, hitsausvirta liian matala, liian suuri hitsausjännite, ruostetta elektrodissa. Vika: Huokoisuus Syy: Suojakaasusäiliö tyhjä, vuoto kaasuletkuissa, väärä kaasuvirtaustason säätö. 11

12 SE MILJÖVÅRD AV ANVÄNDAREN UTFÖRD BORTSKAFFNING AV UTTJÄNT UTRUSTNING I PRIVATA HUSHÅLL INOM EUROPEISKA UNIONEN Denna symbol på produkten eller dess emballage anger att denna produkt inte får bortskaffas tillsammans med hushållssopor. Du bär istället ansvar för att bortskaffa din uttjänta utrustning genom att lämna in den på en designerad insamlingspunkt för återvinning av elektrisk och elektronisk utrustning. Separat insamling och återvinning av din uttjänta utrustning bidrar till att bevara naturliga resurser och säkerställa att den återvinns på ett sätt som skyddar människors hälsa och miljön. För ytterligare information om insamlingspunkter för återvinning av din uttjänta utrustning, var god kontakta den lokala myndigheten, din sophanteringstjänst eller återförsäljaren från vilken du inköpt produkten. Tilläggsuppgifter: Importör: Veljekset Keskinen Oy Onnentie 7, Tuuri, FINLAND. Tel PRODUKTINFORMATION: Produkt kod DAA0068 Produkt titel Helvi Mig 165 Spänning 230V~ 50/60Hz Effekt 60% 2,6 kva U V Ström min-max A Ström % 145A 60% 70 A Inställningsområde 6 steg Stål ø 0,6-0,8 mm Rostfritt stål ø 0,8 mm Aluminium ø 0,8 1 mm Utan gas (No gas) ø 0,8 1 mm Isolering H Kapslingklass IP22S Ytterdimensioner (LxWxH) 600 x 365 x 500 mm Vikt 28 kg

13 INTRODUKTION Säkerställ att svetsaren, underhålls- och den tekniska personalen läser denna bruksanvisning noga och förstår innehållet. PERSONLIG SKYDDSUTRUSTNING Svetsprocesser av alla slag kan vara farliga, inte bara för användaren men för alla personer som uppehåller sig nära utrustningen, om bestämmelser för säkerhet och användning inte följs noga. Bågljusstrålar kan skada dina ögon och bränna din hud. Svetsbågen alstrar mycket kraftigt ultraviolett och infrarött ljus. Dessa bågljusstrålar skadar dina ögon och bränner din hud om du inte skyddar dig på lämpligt sätt. Bär slutna, icke brännbara skyddskläder utan fickor eller uppvikta byxben, handskar och skor med isolerande sula och stålhätta i tån. Använd en icke brännbar svetshjälm med lämpliga filter och som skyddar halsen och ansiktet, även på sidorna. Håll skyddsglasen rena och byt om de är trasiga, spruckna eller nedstänkta. Placera en genomskinlig glasskärm mellan filtret och svetsområdet. Svetsa i ett slutet område som inte är öppet till andra arbetsområden. Se aldrig på ljusbågen utan skydd för ögonen. Använd skyddsglasögon med sidoskydd för att skydda ögonen mot utslungade partiklar. Av svetsprocessen alstrade gaser och ångor kan vara farliga för din hälsa. Tillräcklig lokal utsugning måste användas i området. Den ska tillhandahållas med en rörlig huv eller inbyggt system på arbetsbänken och tillhandahålla utsugning på sidorna, framifrån och bakifrån med inte från ovanför arbetsbänken för att undvika att lyfta damm och ångor. Lokal utsugning måste tillhandahållas tillsammans med tillräcklig allmän ventilation och luftcirkulation, speciellt om arbetet utförs i ett begränsat utrymme. Svetsprocesser måste utföras metallytor som noga rengjorts från rost eller färg för att undvika bildande av farliga ångor. Delar som avfettats med lösningsmedel måste vara torra innan svetsning påbörjas. Var ytterst försiktig vid svetsning på metall som kan innehålla ett eller flera av följande ämnen; antimon, beryllium, kobolt, magnesium, selenium, arsenik, kadmium, koppar, kvicksilver, silver, barium, krom, bly, nickel och vanadium. Avlägsna alla klorerade lösningsmedel från svetsområdet innan arbete påbörjas. Vissa klorerade lösningsmedel bryts ner vid bestrålning med ultraviolett ljus och bildar fosgengas (en nervgas). BRANDSKYDDSÅTGÄRDER Het slagg, gnistor eller svetsljusbågen kan förorsaka brand och explosion. Ha en godkänd brandsläckare av lämplig storlek och typ i arbetsområdet. Inspektera den regelbundet för att säkerställa att den är i funktionsdugligt skick. Avlägsna alla brännbara material från arbetsområdet. Om du inte kan avlägsna dem ska de skyddas med brandsäker täckning. Säkerställ tillräcklig ventilation i arbetsområdet. Upprätthåll tillräckligt luftflöde för att förhindra ansamling av explosiva eller toxiska gaskoncentrationer. Svetsa inte på behållare som kan ha innehållit brännbara ämnen. Kontrollera alltid svetsområdet för att säkerställa att det är fritt från gnistor, slagg eller glödande metall och lågor. Golvet i arbetsområdet måste vara brandsäkert. ELCHOCK VARNING: ELCHOCK KAN DÖDA! En person, kvalificerad i första hjälpen, ska alltid vara närvarande i arbetsområdet. Om en person påträffas medvetslös, och elchock misstänks, får personen inte vidröras om han eller hon är i kontakt med en kabel eller elektrisk ledare. Frånskilj kraftförsörjningen från maskinen och använd sedan första hjälpen. Använd torrt trä eller annat isolerande material för att om så erfordras flytta kablarna bort från personen. Bär torra handskar och kläder. Isolera dig från arbetsstycket eller svetsutrustningens andra delar. Säkerställ att kraftförsörjningen är korrekt jordad. Linda inte svets- eller jordkabeln runt din kropp. Vidrör aldrig eller kom i fysisk kontakt med någon del av kraftförsörjningens och svetsströmmens kretsar. Elektrisk varning: Reparera eller byt alla slitna eller skadade delar. Extra försiktighet måste iakttas vid arbete i fuktiga eller våta områden. Installera och underhåll utrustningen i enlighet med lokala bestämmelser. Frånskilj kraftförsörjningen innan service eller reparation påbörjas. Om du känner den minsta elstöt ska du omedelbart avbryta svetsningen och inte använda svetsen innan felet har påträffats och åtgärdats. 13

14 BULLER Buller kan leda till permanent förlust av hörseln. Svetsprocesser kan generera bullernivåer som överskrider säkra värden. Du måste skydda dina öron från kraftiga ljud för att förhindra permanent förlust av hörseln. Använd öronproppar eller öronmusslor för att skydda din hörsel mot kraftigt buller. Bullernivån ska mätas för att säkerställa att den inte överskrider säkra värden. ELEKTROMAGNETISK KOMPATIBILITET Innan du installerar din svets ska en inspektion av det omgivande området utföras med iakttagande av följande riktlinjer: Säkerställ att inga kraftkablar, styrledningar, telefonledningar eller annan utrustning finns nära enheten. Säkerställ att inga radiomottagare, TVapparater, datorer eller andra styrsystem finns nära enheten. Personer med pacemaker eller hörselhjälpmedel ska hålla sig borta från kraftkällan.! I vissa fall kan speciella skyddsåtgärder erfordras. Störningar kan reduceras genom att vidta följande: Om störningen inträffar på nätspänningslinjen kan ett EMT-filter anslutas mellan kraftförsörjningen och kraftkällan. Kraftkällans utgångkablar ska inte vara alltför långa, förläggas tillsammans och anslutas till jord. Efter avslutat underhåll ska samtliga kåpor på kraftkällan fästas säkert på plats. SKYDDSGASER FÖR SVETSNING Flaskorna med skyddsgas står under högt tryck. En skadad flaska kan explodera. Hantera dem försiktigt. Dessa svetsar använder endast inert eller icke brännbara gaser för skydd av svetsbågen. Det är viktigt att välja lämplig gas för den utförda svetstypen. Använd inte gas från icke identifierade eller skadade flaskor. Anslut inte flaskan direkt till svetsen. Använd en tryckregulator. Säkerställ att tryckregulatorn och mätaren fungerar korrekt. Smörj inte regulatorn med olja eller smörjfett. Varje regulator är konstruerad för användning med en specifik gas. Säkerställ att regulatorn är konstruerad för den använda skyddsgasen. Säkerställ att flaskan är säkert infäst på svetsen med den medföljande kedjan. Utsätt aldrig flaskorna för höga temperaturer, gnistor, slag eller lågor. Säkerställ att gasslangen är i fullgott skick. Håll gasslangen borta från arbetsområdet. REKOMMENDATIONER FÖR INSTALLATION PLACERING Säkerställ att svetsen placeras enligt följande riktlinjer: I områden fria från fukt och damm. Omgivningstemperatur mellan 0 C och 40 C. I områden fria från olja, ånga och korrosiva gaser. I områden som inte utsätts för kraftiga vibrationer eller slag. I områden som är skyddade från direkt solljus eller regn. Placera svetsen minst 300 mm från väggar eller liknande som kan hindra fritt luftflöde för kylning. VENTILATION Eftersom inhalering av svetsångor kan vara skadligt måste säkerställas att svetsområdet ventileras effektivt. KRAV PÅ ELKRAFTFÖRSÖRJNING Innan du utför elektriska anslutningar ska säkerställas att nätspänningen och frekvensen på användningsplatsen överensstämmer med de som anges på din generators typskylt. Nätspänningen ska vara inom ± 10 % av kraftförsörjningens märkspänning. För låg spänning kan leda till låga svetsprestanda. För hög nätspänning kommer att överhetta komponenterna med möjligt haveri som följd. Svetsens kraftkälla måste vara: Korrekt installerad, om så erfordras av en kvalificerad elektriker. Korrekt jordad (elektriskt) i enlighet med lokala bestämmelser. Ansluten till en korrekt dimensionerad elektrisk krets. Om nätsladden inte är försedd med stickkontakt ska en stickkontakt av standardtyp (2T+T) monteras på nätsladden (på vissa modeller är nätsladden försedd med stickkontakt). Följ dessa riktlinjer vid montering av stickkontakten på nätsladden: den bruna ledaren (fas) måste anslutas till inkopplingspunkten märkt med bokstaven L. den blå ledaren (nolla) måste anslutas till inkopplingspunkten märkt med bokstaven N. den gul-gröna ledaren (skyddsjord) måste anslutas till inkopplingspunkten märk med bokstäverna PE eller symbolen. Anslutningen av den gul-gröna ledaren till PE-punkten måste alltid ske för att i händelse av att stickkontakten oavsiktligen dras ur vägguttaget den gul-gröna jordledaren kommer att brytas sist. 14

15 Vägguttaget ska vara skyddat av passande säkringar eller automatsäkringar. Anmärkningar: Inspektera nätsladden regelbundet med avseende på sprickor eller frilagda ledare. Om den inte är i fullgott skick ska den repareras av ett servicecenter. Dra inte i nätsladden för att dra stickkontakten ur vägguttaget. Kläm inte nätsladden under andra maskiner. Den kan skadas och förorsaka elchock. Håll nätsladden på avstånd från värmekällor, oljor, lösningsmedel eller skarpa kanter. Om du måste använda en förlängningssladd ska den dras så rakt som möjligt för att undvika upphettning. INSTALLATION MONTERING AV ENHETEN Lägg kraftkällan på ena sidan och fäst de två gummifötterna (B) (fram och bak) på maskinens bas med användning av de fyra skruvarna i satsen. För modellen med hjul ska folien (F) som skyddar axelfästet avlägsnas med ett verktyg (F), och axeln (C) föras in i de två hålen och hjulen (D) fästa på de två ändarna. Fäst hjulen med brickorna (E) på axelns två ändar. Res upp kraftkällan och för in handtagets förlängning (G) i främre fästet och fäst det med skruven i satsen (FIG. 1). Plasthandtagets montering framgår av Figur 1. VARNING Denna utrustning är tillverkad till överensstämmelse med kraven enligt den harmoniserade standarden EN och identifieras som utrustning KLASS A. Den får endast används i yrkesmässiga tillämpningar i industriella miljöer. Tillverkaren påtar sig inget ansvar för skada som förorsakats i hemmiljöer. Utrustning Klass A är inte avsedd för användning i bostäder där den elektriska kraftförsörjningen sker via det allmänna lågspänningssystemet. Svårigheter att säkerställa elektromagnetisk kompatibilitet enligt Klass A kan uppstå på sådana platser till följd av ledningsbunden såväl som utstrålade störningar. Detta system överensstämmer inte med EN/IEC Om den anslut till ett allmänt lågspänningssystem ansvarar utrustningens installatör eller användare för att säkerställa, om så erfordras genom konsultation med elkraftleverantören, att utrustningen kan anslutas. SÄKERHETSANVISNINGAR Innan kraftkällan ansluts till nätspänningen ska, för din egen säkerhet, följande anvisningar observeras: En lämplig tvåpolig brytare måste installeras före huvuduttaget. Brytaren måste vara försedd med tröga säkringar. Anslutningen av skyddsjord måste utföras med en tvåpolig stickkontakt till ovan nämnda uttag. Vid arbete i begränsat utrymme måste kraftkällan vara utanför svetsområdet, och jordkabeln ska fästas på arbetsstycket. Arbeta aldrig i fuktigt eller vått område under dessa förhållanden. Använd inte skadade nätsladdar eller svetskablar. Svetspistolen ska aldrig riktas mot svetsarens eller andra personers kroppar. Kraftkällan får aldrig användas utan kåpor. Att göra det kan leda till svåra personskador på svetsaren och kan skada utrustningen. Fig. 1 15

16 MONTERING OCH UNDERHÅLL AV ANSIKTSSKYDDET För in plastskyddet i den speciella öppningen och fäst det med två skruvar (Fig. 2). Fäst handtaget i spåret på ansiktsmasken, tryck in det och vrid det 90 till det förs in i hålet på skyddets insida. Fig. 2 OBSERVERA: Se aldrig på ett elektriskt bågljus utan skydd för ögonen. Strålarna från bågljuset kan skada ögonen permanent. Använd alltid det med kraftkällan medföljande ansiktsskyddet eller annan skyddsmask eller svetshjälm. ANVÄNDNING Skyddet är avsett för yrkesmässig användning och får endast användas för att skydda svetsaren från optisk strålning från den elektriska svetsljusbågen. RENGÖRING OCH UNDERHÅLL Rengör skyddet efter varje användning. Skyddet får endast rengöras med en mjuk trasa eller tryckluft. Kontrollera om någon del på skyddet är slitet och byt om skadat. Materialen i skyddet är vanligen kompatibla men kan förorsaka allergiska reaktioner hos känsliga personer. Desinfektering ska utföras med en lösning av bensil-lauryl-dimetyl-ammoniumklorid eller bakteriedödande UV-lampor. BEGRÄNSAD ANVÄNDNING Ansiktsskyddet tillhandahåller tillräckligt skydd för pannan, ansiktets sidor och halsen endast om den används för angivet ändamål. INSTALLATION AV SVETSTRÅDEN Kraftkällan är försedd med en bobin för svetstråden. Följ nedanstående anvisningar med ledning av figur 3 för att installera denna tråd i matningssystemet. Lossa bobinhållares mutter (I) (bromstrumma) och avlägsna fjädern (R) och den yttre ringen. Avlägsna plastskyddet från bobinen (K) och placera den på bobinhållaren. Montera tillbaka yttre ringen (J), fjädern (R) och plastlåsmuttern (I). Dessa delar ingår i bromssystemet för trådbobinens hastighet. ANMÄRKNING: Dra inte fast muttern för hårt. Stort motstånd frestar på trådmatningsmotorn medan för litet motstånd inte stoppar trådbobinen omedelbart vid slutet av svetsningen. Lossa och sänk plastvredet (L), frigör matarens övre rulle (N) och dra ut vajern ur pistolen. När tråden är bortkopplad, håll den med en tång så att den inte löper ut från bobinen. Räta om så erfordras ut den innan den förs in trådstyrningen (O). Dra tråden över under rullen (M) och in i pistolens munstycke. SKYDDSNIVÅER Använd ansiktsskyddet endast enligt anvisningarna, och säkerställ att skyddsfiltret är lämplig för svetstypen. Kom ihåg att filtren INTE är splittersäkra och ska därför skyddas av färglösa plattor av samma storlek. Använd handskar och skyddskläder för att erhålla bättre skydd mot svetsloppor. OK NO OK RESERVDELAR Byt omedelbart en skadad eller deformerad del. Endast originalreservdelar får användas. Använd inte filterglass som inte är certifierade eller inte har en angiven optisk klass. Säkerställ att utbytesfiltret har korrekt svärtningsgrad. Vid tvekan, rådgör med din lokala leverantör. Fig. 3 VARNING: Pistolen måste hållas rakt. Säkerställ att tråden är klippt rent (inga grader eller vinklar) när den matas genom pistolmunstycket och att minst 5 cm av ändan är rak (inga böjar). Underlåtenhet att följa dess anvisningar kan leda till skada på pistolmunstycket. 16

17 Sänk övre rullen (N) och vredet (L), och dra fast något (för stort tryck låser tråden och kan skada motorn; för litet tryck gör att rullarna inte matar fram tråden). ANMÄRKNING: Rullen (M) har två olika spår. Maskinen är inställd för diametern för den tråd som medföljer. Vid svetsning utan gas måste rullen vändas för att rätt spår ska passa tråden med flux. Anslut nätsladden till nätspänningen 230 V/50 Hz, slå på strömbrytaren och tryck in avtryckaren på pistolen. Tråden matas med variabel hastighet och måste löpa genom munstycket när den matas ut. Släpp avtryckaren, stäng av maskinen och montera kontaktspetsen och munstycket. VARNING: Den roterande rullen kan krossa fingrarna. Kontrollera rullarna regelbundet och byt när de är slitna och äventyrar normal matning av tråden. MONTERING AV PISTOLEN Montering av pistolen utförs endast på modeller med separat pistolsats. Öppna vänstra sidopanelen på kraftkällan. För in pistolen i lämplig hållare, lås den med trådmatningsmotorn (med muttern i satsen) och säkerställ att hålet genom munstycket är inriktat med kanalen mellan de två rullarna och trådmataren. Det mekaniska arrangemanget framgår av FIGUR 4. Anslut gasslangen till kopplingen på pistolen och fäst med en metallklämma. Anslut avtryckarens två kontaktdon och täck dem med isoleringen (5). Fig. 4 1) Handhjul 2) Val GAS - UTAN GAS 3) Nätsladd 4) Avtryckarens kontakter (kraftkällans sida) 5) Isolerande lock 6) Avtryckarens kontakter (MIG-pistolens sida) 7) Låsmutter 8) Mässingsbricka 9) Gasslang 10) Trådstyrning 11) Gaskoppling på pistolen 12) Pistol Pistolen är den del av utrustningen som kräver mest underhåll. Vi rekommenderar att regelbundet kontrollera kontaktspetsarna och munstycket. Dessa delar måste vara rena och inte utslitna. Trådstyrningen måste bytas när tråden inte löper jämnt. MIG-SVETSNING Vid MIG-svetsning (Metal Inert gas Gasskyddad Metallbågsvetsning) smälts en kontinuerligt frammatad metallelektrod in i svetssmältan med konstant och kontrollerad hastighet. Tråden är ansluten till ena polen av en konstant spänning medan arbetsstycket är anslutet till den andra polen. Tråden matas fram och vidrör arbetsstycket varvid en elektrisk ljusbåge bildas. Bågen smälter tråden som avlagras på arbetsstycket. GASSVETSNING Vid svetsning på rostfritt stål eller aluminium måste kraftkällan ställas in för gassvetsning *. Detta är mycket enkelt. Du behöver endast följande reservdelar och artiklar (var god kontakta din svetsleverantör). Tråd Alla dessa kraftkällor arbetar med 5 kg trådbobiner (tråddiameter 0,6 eller 0,8 mm). Spets Spetsen är den rätta när den överensstämmer med tråddiametern. (Anmärkning: Vid användning av aluminiumtråd med diametern 0,8 mm måste spetsen vara 1,0 mm). Gas Du kan inköpa gasflaskor från den lokala distributören eller från en återförsäljare för reservdelar medan återfyllningsbara gasflaskor kan levereras av den lokala återförsäljaren av reservdelar. Gasregulatorer Du kan inköpa regulatorn för gasflaskan från den lokala distributören eller från en återförsäljare av reservdelar för svetsutrustning. Anmärkning: Du måste först bestämma om du önskar använda återfyllningsbara eller engångs gasflaskor eftersom detta kommer att påverka valet av regulator. Adaptrar Vid användning av återfyllningsbara gasflaskor krävs en adapter för stora gasflaskor (FIG. 6). FÖRBEREDELSE FÖR SVETSNING Anslut svetsmaskinen till nätspänningen 230 V, 50/60 Hz. 17
