1 KOULUTUSMATERIAALI HUOM.: Tämä mittari on suunnattu koneasemille. Levitystyömaille on oma versio asfalttimittarista

2 Tämän koulutusmateriaalin tarkoitus Materiaali on suunniteltu käytettäväksi asfalttikoneaseman kunnossapitotarkastuksen koulutusmateriaalina ja sitä voi myös käyttää itseopiskelumateriaalina Materiaalissa esitetään kriteerejä mittarin havainnoitavien kohtien arvioimiseksi Kriteerit pohjautuvat suomalaiseen lainsäädäntöön, standardeihin, ohjeisiin ja alalla vallitseviin yleisiin käytäntöihin Työpaikka voi itse tiukentaa kriteerejä yrityksen sisäisten ohjeiden ja hyvien käytäntöjen pohjalta.

3 Miksi mitataan? Tavoitteena löytää turvallisuuspuutteita ja saada ne korjattua: pahin riski on sellainen, jota ei ole havaittu Lainsäädäntö edellyttää säännöllisiä turvallisuustarkastuksia myös koneasemilla

4 Asfalttimittari on havaintomenetelmä Tavoitteena on varmistaa, että riskienarvioinnissa havaitut vaarat ja niiden torjuntaan suunnitellut toimenpiteet ovat käytössä ja toiminnassa. Tämän menetelmän silmämääräisen havainnoinnin lisäksi tarvitaan riippuen välineestä tarkempia tarkastuksia kuten nostoapuvälinetarkastukset ja hätäpysäyttimien toiminnan tarkastukset sekä mm. koneiden ja laitteiden valmistajien ohjeiden mukaiset tarkastukset.

5 Aluejako ennen mittausta Asfalttitehdas ja sen ulkoalueet jaetaan valmiiksi alueisiin tehtaan pohjapiirroksen avulla Alueen on hyvä olla sen suuruinen, että havainnot voidaan tehdä yhdestä paikasta seisten Liian iso alue on hankala hahmottaa ja liian pieni voi tehdä mittauksen työlääksi Esimerkkejä aluevalinnoista: ohjaamo, kylmäsyöttölaitteet, rumpu, täytejauhesiilot, sideainesiilot, pölytalo, torniaseman tasot: seulataso, kuumasiilot, vaakataso, sekoittajataso, massarata ja varastosiilot, massanlaskupaikka, piha-alue,

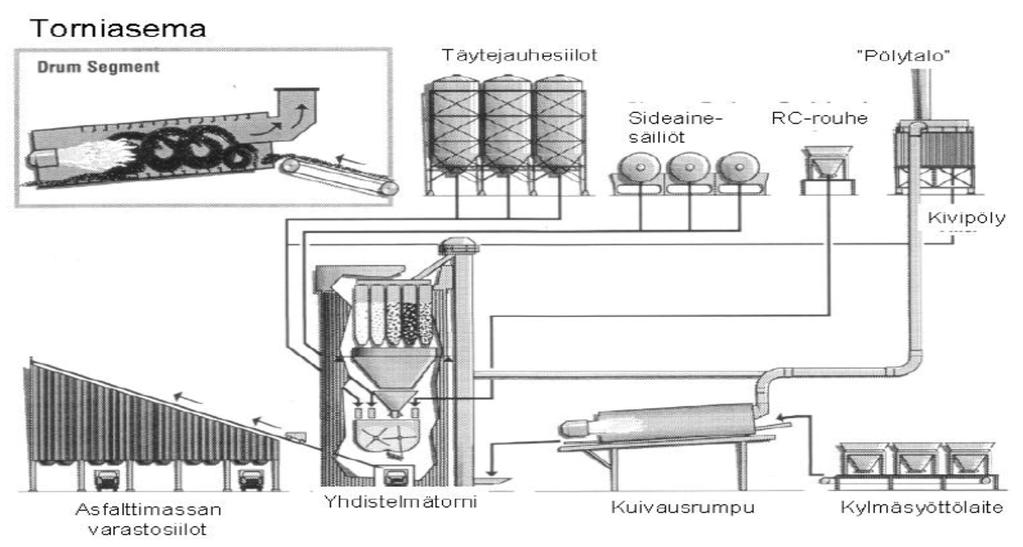

6 Kuva: Asfalttialan oppimateriaali, PANK ry Kuvassa mainitut toiminnot tyypillisesti valikoituvat omiksi arvioitaviksi alueikseen. Torni arvioidaan tasoittain.

7 Prosessilaitteiden alueiden lisäksi arvioidaan piha-alue ja sen toiminnot ja mm. ohjaamo, varastot, verstaat ja laboratorio arvioidaan omina alueinaan

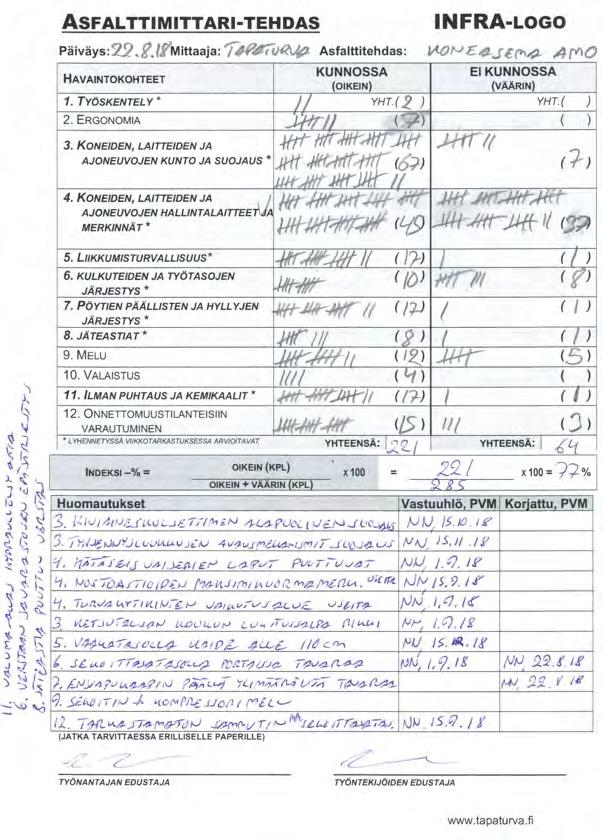

8 LOMAKE 7 osa-aluetta, 12 kohtaa Viikkotarkastusversio 1. Työskentely 3. ja 4. Koneet, laitteet, ajoneuvot Kunto ja suojaus Hallintalaitteet ja merkinnät 5. Liikkumisturvallisuus Rakenne ja putoamissuojaus Järjestys ja siisteys Kulkutiet ja lattiat Pöydät, päälliset ja hyllyt Jäteastiat 11. Työympäristötekijät Ilman puhtaus ja käsiteltävät aineet

9 1. Työskentely - lyhyesti 1 merkintä jokaisesta alueella olevasta työntekijästä Riskinotto, suojaimet, vaatetus. 1 merkintä/työntekijä käytetään työn edellyttämiä ja hyväkuntoisia suojaimia ja vaatetusta ei oteta selvästi havaittavaa riskiä käytettävät koneet ja välineet ovat ehjät Huom! Ei etsitä syyllistä, vaan kirjataan tilanne Katsotaan työntekijän työtapaa. Ei oteta kantaa mahdollisen riskinoton syihin (syy esim. tietämättömyys, unohdus, tietoinen riskinotto, vakiintunut käytäntö) Riskinotto ja jokin muu puute voi liittyä yhteen esim. toimimaton suojalaite aiheuttaa ei kunnossa merkinnän koneturvallisuuteen. Kyseisellä koneella työskentelystä ei kunnossa -merkintä myös työskentelyyn

10 1. Työskentely / suojaimet ja vaatetus (1/5) Seuraavia henkilönsuojaimia käytettävä aina asfalttikoneasemalla: turvakengät silmiensuojaimet kypärä, jossa leukahihna monipistekiinnityksellä ja leukahihna riittävän kireällä vähintään 2-luokan näkyvä vaatetus ylävartalossa (heijastimien ja päiväloistavan neonvärin tulee olla puhtaat) Työtehtäväkohtaisesti ja vaarojen arvioinnin perusteella em. suojainten suojausominaisuuksiin voi tulla lisävaatimuksia Keskustelua, missä tehtävissä on lisävaatimuksia henkilönsuojaimille

11 1. Työskentely / suojaimet ja vaatetus (2/5) Yli 85 db:n melussa kuulonsuojaimet Kuulo on suojattava myös iskumelulta Yli 80 db:n melussa suojaimet oltava saatavilla Turvajalkineet Suojaavat varpaita, jalkaterää, nilkkaa Putoavilta esineiltä, ajoneuvon pyörän päältä ajolta Viilloilta Kuumalta tai kylmältä Kemikaaleilta Liukastumiselta, venähdykseltä HUOM! Housun puntit varrellisten kenkien / saappaiden varsien päällä esim. kuumaa bitumia käsiteltäessä

12 1. Työskentely / suojaimet ja vaatetus (3/5) Käsineet Suojaavat esim. kuumalta, kylmältä, teräviltä esineiltä, kemikaaleilta Oltava sopivat ja oikeaan tarkoitukseen Varrelliset lämpöä eristävät käsineet bitumia käsiteltäessä Silmien- tai kasvonsuojaimet Suojaavat lentäviltä siruilta, säteilyltä (esim. laser, hitsaus), kemikaalien ym. roiskeilta Lasit, maskit, visiirit Tavalliset silmälasit eivät kelpaa Esim. rälläköitäessä käytetään umpinaisia suojalaseja Kasvot peittävä visiiri ja niskasuoja kuumaa bitumia käsiteltäessä Suojalasit tarvittaessa optisella korjauksella

13 (4/5) 1. Työskentely / suojaimet ja vaatetus Hengityksensuojaimet suojaavat epäpuhtauksilta tai hapen puutteelta epäpuhtauden luonteen ja olomuodon edellyttämä tyyppi (hiukkaset, kaasut, höyryt) rikkivetyä voi muodostua bitumista ja se on ilmaa raskaampaa ja sitä saattaa kertyä alaville paikoille sekä suljettuihin tiloihin ja näiden aukkojen ympäristöön (suodatintyyppi on B) tarvittaessa puhaltimella varustettu (esim. pitkäkestoinen käyttö). Hapen puutteelta tai häältä suojaa ainoastaan ilmasyötöllä varustetut suojaimet pölyävässä lyhytkestoisessa ja kevyessä työssä suodatinsuojaimet ovat riittävät vain jos ne tiivistyvät kunnolla käyttäjän kasvoille

14 1. Työskentely / suojaimet ja vaatetus (5/5) Työhön sopiva vaatetus suojaavat esim. kuumalta, kylmältä, palovaaralta, naarmuilta väljät vaatteet tai vapaat, pitkät hiukset voivat olla vaaralliset, esim. tarttuessaan pyöriviin osiin bitumin purku ja lastaus edellyttää haalarien käyttöä puntin saappaiden varsien päällä liikennealueilla käytettävä aina näkyvää vaatetusta koskee myös kuljettajia kun he nousevat ajoneuvoistaan Putoamissuojaimet putoamissuojaukseen ensisijaisesti kaiteet ym. kaiteet lähtökohtana aina kiinteissä työpisteissä putoamissuojausjärjestelmät: valjaat, tukivyöt, vaimennin ja tarraimet, köysi käytetään työskenneltäessä ylhäällä + henkilönostimet

15 1. Työskentely / esimerkkejä riskinotosta (1/4) Sääntöjen, ohjeiden vastainen toiminta esim. oikominen kaistamerkintöjen yli, tupakointi tupakointikieltoalueella, tilannenopeus liian korkea Koneen huolto, puhdistus tai häiriönpoisto sen käydessä Epäkuntoisen koneen käyttäminen Peruuttaminen ajoneuvolla, jossa peruutushälytin ei toimi, rikkinäisen nostovälineen käyttö

16 1. Työskentely / esimerkkejä riskinotosta (2/4) Tarpeeton yli 85 db:n melun aiheuttaminen kappaleiden melua aiheuttava heittely tai pudottaminen, radio jne. Suojauksien käytön laiminlyönti esim. terä-, melu- ja säteilysuojat, kohdepoistot Työskentely väärällä koneella, välineen väärä käyttötapa, koneella leikkiminen esim. hionta katkaisulaikalla, pölyä tai muuta epäpuhtautta levittävä puhdistaminen paineilmalla, pumppukärryn käyttäminen potkulautana, vetäminen nosturilla

17 17 1. Työskentely / esimerkkejä riskinotosta (3/4) Nojatikkailla työskentely nojatikkaiden käyttö sallittu mm. tilapäisenä kulkutienä, nostoapuvälineiden kiinnittämiseen ja irrottamiseen A tikkailla voimaa vaativaa työtä. A-tikkaita saa käyttää tasaisella/painumattomalla alustalla tavallisessa huonekorkeudessa kevyessä työssä ( toinen käsi yläkaarella ) Painavan taakan käsin nosto yksin Vaarallinen taakka tai nostoväylä esim. kuljetetaan ajoneuvolla ylisuurta taakkaa, työntekijä ohjaa tai tukee taakkaa vaara-alueelta

18 18 1. Työskentely / esimerkkejä riskinotosta (4/4) Kulkeminen taakan alta, nostaminen ihmisen yli Taakan kiinnittäminen huonosti tai väärin taakan tasapaino tai sidonta huono tarkastamattoman nostoapuvälineen käyttäminen tarkastamattomat (itse tehdyt?) nostoapuvälineet, korvakkeet tms. nosto lukitussalvattomalla koukulla nostokoukussa ylimääräisiä nostoapuvälineitä raksit (tms.) kierteellä, solmussa jne. Vääräntyyppinen nostolaite tai apuväline esim. nostetaan koukuilla korvakkeetonta kappaletta tai teräväsärmäistä esinettä liinoilla

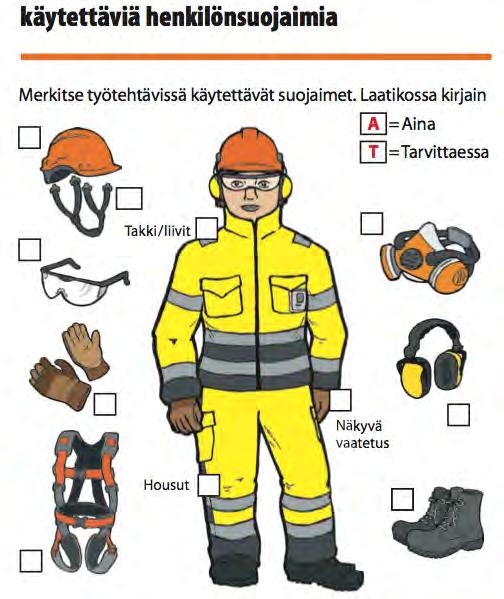

19 Mitä henkilönsuojaimia käytetään aina tehtaallamme? Mitkä ovat niiden vaatimukset?

20 Mitä henkilönsuojaimia bitumiauton purun yhteydessä pitää käyttää tehtaallamme? Mitkä ovat niiden vaatimukset? Bitumin turvallinen käsittely, PIKAOPAS, Nynas

21 1. Työskentely Mitä havaintoja työskentelyyn liittyen teette näissä kuvissa?

22 1. Työskentely Molemmat hlöt Kunnossa Kypärän leukahihnan Kaikilla oltava 2 -luokan oltava kiinni, jos vaatimus näkyvä vaatetus yläosassa

23 1. Työskentely Mitä havaintoja työskentelyyn liittyen teette näissä kuvissa?

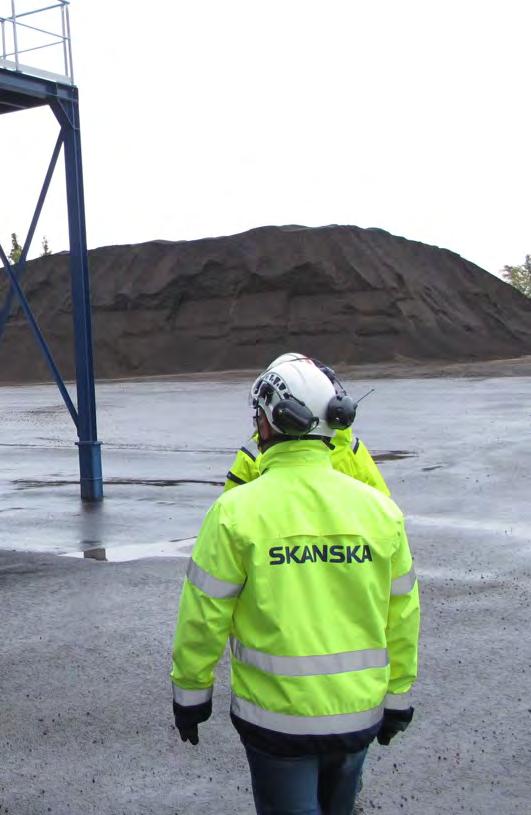

24 1. Työskentely Kunnossa Näkyvän vaatetus min. 2-luokkaa

25 25 2. Ergonomia 1 merkintä jokaisesta alueen työpisteestä Fyysinen kuormitus ja käsin nostot ja siirrot raskaan taakan nostamista käsin, raskaiden esineiden siirtämistä työntäen / vetäen Työpisteen ja -välineiden ergonomisuus. työpiste ja työvälineet ergonomisesti sopivat Huom! havainnoidaan olosuhteita, ei työntekijän käyttämää työtapaa jos työpisteessä ei havaintoaikana työskennellä, voi havainnot silti tehdä, jos työpisteen ja tehtävän ergonomia on mahdollista arvioida luotettavasti myös koneista ja työvälineistä johtuvat ergonomia-asiat arvioidaan tässä SFS-EN 547 Koneturvallisuus. Ihmisen mitat SFS-EN 1005 Koneturvallisuus. Ihmisen fyysinen suorituskyky

26 26 2. Ergonomia Ei raskaita käsin tehtäviä nostoja ja/tai siirtoja Keventävät välineet käytettävissä nosto- ja siirtopöydät, nostimet, nostokoukut ja kahvat, nokkakärryt kaveria voi käyttää apuna Kaksin käsin nostaminen yleensä Kunnossa, kun taakka painaa alle 5 kg taakka painaa 5-25 kg ja nosto hyvissä nosto-oloissa taakasta saa hyvän otteen painopiste on lähellä vartaloa nostokorkeus polven ja hartiatason välillä vartalon kiertoliikettä ei tarvita nostamista alle tunti päivässä tai enintään yksi nosto viidessä minuutissa

27 27 2. Ergonomia Työ voidaan tehdä hyvässä asennossa, tarvittaessa vartalo / käsi tuettuna hyvä työasento: selkä ja niska suorana, olkavarret lähellä vartaloa käden tukea edellytetään esim. monissa asennusja tarkastustyöpisteissä kehon ääriasentoja vältetään esim. pitkäaikainen työskentely hartiatason yläpuolella

28 28 2. Ergonomia Työpiste on oikein mitoitettu työtehtävä ja työntekijä huomioiden, sitä on tarvittaessa helppo säätää säätötarpeen arvioinnissa otetaan huomioon työskentelyaika ja henkilöiden tai työkappaleiden kokoerot huomioitavia mitoitustekijöitä ovat mm. työkohteiden ja -välineiden sijainti, työtason ja/tai tuolin korkeus sekä jalkatila helppo säätää = työkaluja ei tarvita Riittävästi työskentelytilaa, mahdollisuus vaihtaa työasentoa

29 29 2. Työvälineiden ergonomisuus Työvälineet ovat ergonomiset käyttö onnistuu käsi luonnollisessa asennossa (ml. ranne ja sormet), kädensijasta saa hyvän otteen väline ei tarpeettoman painava (esim. tarpeettomat lisälaitteet karsittu, laitteen oikea mitoitus ) Esim. lapio ja sen lapa sopiva lapioitavalle ainekselle

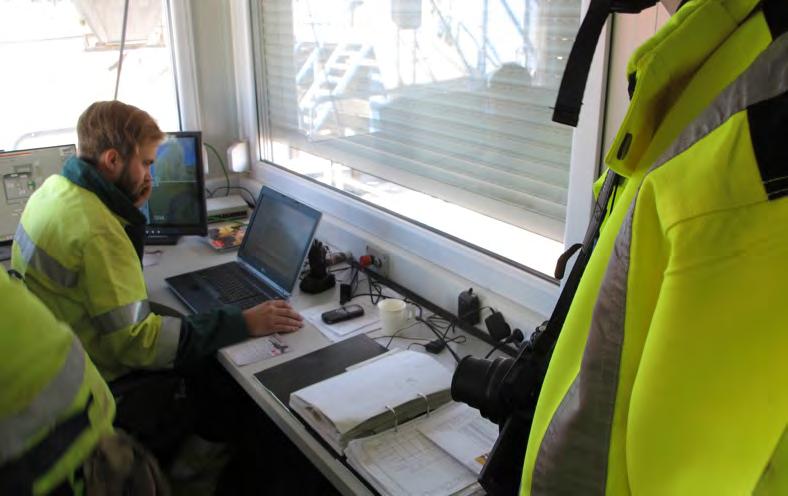

30 2. Ergonomia Näytöt, työpöytä, tuolit säädettävissä käyttäjille sopivaksi Näppäimistön ja hiiren käyttö mahdollista käsi tuettuna

31 2. Ergonomia Työtä keventävät apuvälineet esim.: Nosturin käyttö apuvälineenä tavaroiden siirrossa torniasemalla

32 2. Ergonomia Kuituannostelussa: kuitusäkkien siirto (liikuttelu) avaaminen tyhjentäminen Liikutteluun käytössä siirtolaitteet Avaaminen ja tyhjentäminen hyvässä työasennossa

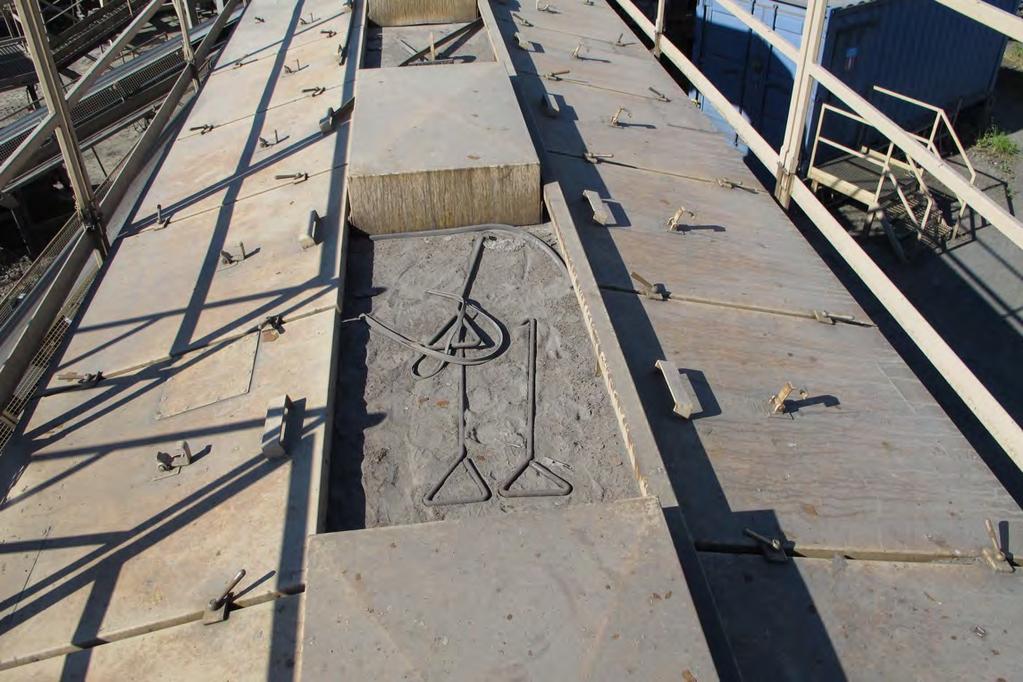

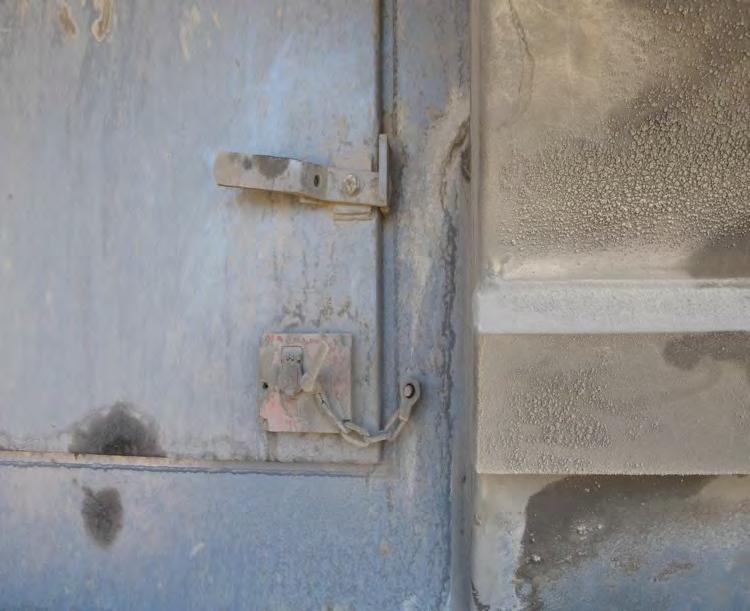

33 2. Ergonomia Pölysuodattimen luukkujen avaamista varten on olemassa keventävät työkalut, joita samalla voi käyttää varmistamaan, että luukut pysyvät suodattimien vaihdon aikana auki.

34 2. Ergonomia Kerätään variseva kiviaines suoraan koneella siirrettävään astiaan. Lapio valitaan lapioitavan aineksen mukaan

35 35 3. ja 4. Kone- ja laiteturvallisuus 2 merkintää alueen jokaisesta koneesta ja laitteesta Moniosaisen konelinjan (esim. kuljettimet) eri osat voi havainnoida erikseen Koneeseen kuuluva apulaite havainnoidaan tässä, esim. nosturi (= kone) ja nostoapuväline (= apulaite) Ulkopuolelle rajataan laitteet, joissa ei ole liikkuvia osia tai jotka eivät liiku (esim. audiovisuaaliset välineet, tietokoneet ja laboratoriolaitteet). Koneiden kunto ja suojalaitteet. 1 merkintä/kone kohtaan 3 koneet, laitteet ja ajoneuvot ehjät, turvallisessa kunnossa, asianmukaisesti perustettu / tuettu sekä suojalaitteet paikallaan Koneiden hallintalaitteet ja merkinnät. 1 merkintä/kone kohtaan 4 hallintalaitteet ja hätäpysäytin kunnossa ja merkitty asianmukaisesti. Kilpi, turvamerkinnät ym. kunnossa. Nostoapuvälineiden merkinnät

36 36 3. Koneiden, laitteiden ja ajoneuvojen kunto ja suojaus 1 merkintä jokaisesta alueen koneesta Koneen, laitteen tai ajoneuvon rakenne ja kunto on turvallinen Laite on ehjä ja tukeva, ei öljyvuotoja tms. Ei tilapäiskorjauksia (esim. teippi, rautalanka) tai muita virityksiä Liikkuvat, kuumat tms. vaaralliset osat suojattu rungon suojassa tai suojattu suojalaitteella suojat täyttävät vaatimukset, ovat paikallaan ja toimivat Työkoneissa tarvittaessa peruutushälytin tms. peruutuksen turvallisuutta lisäävä väline Koneen sähkövedot ja valaisimet ehjät ja määräysten mukaiset Ajoneuvoissa valot, peilit ja ikkunat ehjät ja puhtaat

37 4. Koneiden ja laitteiden hallintalaitteet ja merkinnät (1/2) 1 merkintä jokaisesta alueen koneesta Hallintalaitteet ovat ehjät ja niissä näkyvät ja ymmärrettävät tunnukset ja/tai suomen- sekä tarvittaessa muun kielinen teksti hallintalaitteita ovat mm. käynnistys-, pysäytys- ja säätölaitteet sekä hätäpysäytin hallintalaitteista saa selvää (puhtaus, ymmärrettävät merkinnät ym.) Käyttöpaikalta on näkyvyys vaarakohteisiin Käynnistäminen epähuomiossa on rakenteellisesti estetty painikkeen kaulus tms. Tarvittaessa lukittava turvakytkin esim. jos koneessa liikkuvia, vaarallisia osia

38 4. Koneiden ja laitteiden hallintalaitteet ja merkinnät (2/2) Hätäpysäyttimeen ulottuu vaara-alueelta napit, vaijerit Koneissa ja nostolaitteissa on tunnistuskilpi, tarvittavat turva- ja tarkastusmerkinnät ja vaadittavat määräaikaistarkastukset ym. tehty tiedot maksimisuoritusarvoista Työvälineissä on tarvittavat varoitusmerkinnät ymmärrettävällä tunnuksella tai suomeksi sekä tarvittaessa muullakin kielellä ei vääriä tai harhauttavia merkintöjä, puhtaus Pysäytinlaitteessa voi olla esimerkiksi merkintä STOP, POIS, SEIS, OFF tai 0 ja käynnistimessä voi olla vastaavasti merkinnät START, KÄYNNISTYS, KÄYNTIIN, PÄÄLLE, ON tai I. Hätäpysäyttimen symboli on punainen hallintaelin (painike) ja keltainen tausta. Hätäpysäytysvaijereiden on myös oltava punaisia ja niihin on ripustettu kilpiä tekstillä HÄTÄSEIS.

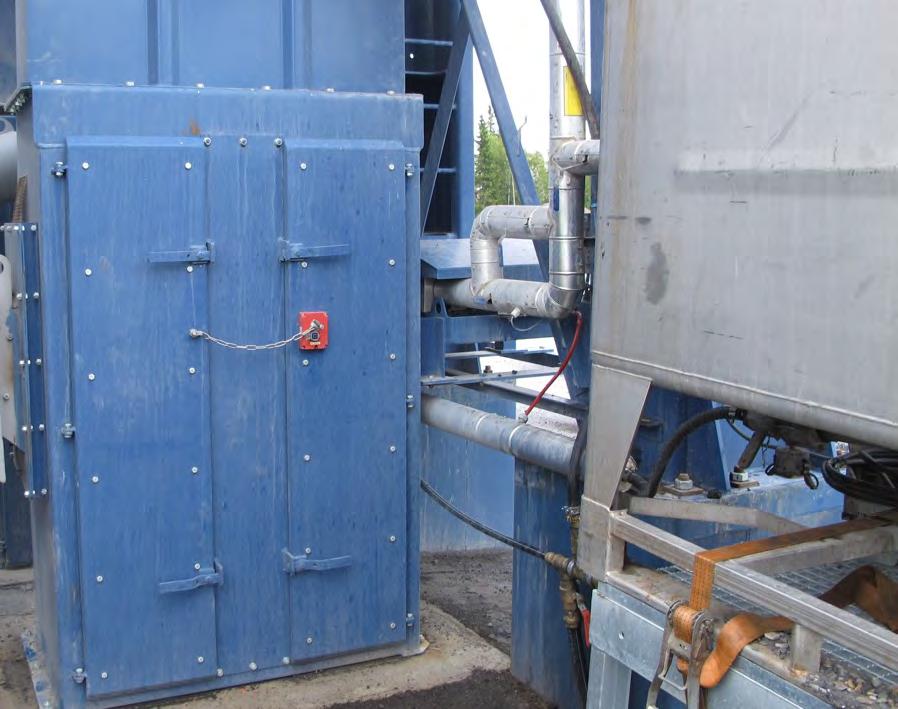

39 39 3. Koneiden kunto ja suojaus Kuljettimen/elevaattorin vaara-alueelle pääsy estetty luotettavalla menetelmällä. Esim. lukolla jonka avaimen saa käyttönsä vasta kun energiasyöttö on kytketty pois. Kuvassa oikealla lukitusketju irrotettu/ohitettu Ei kunnossa

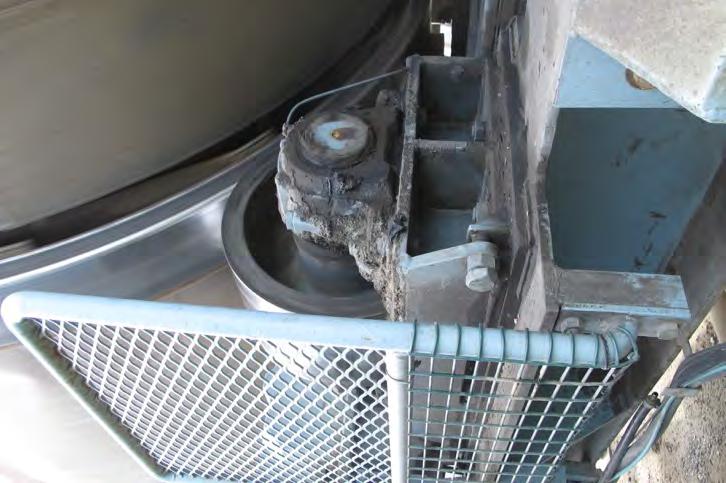

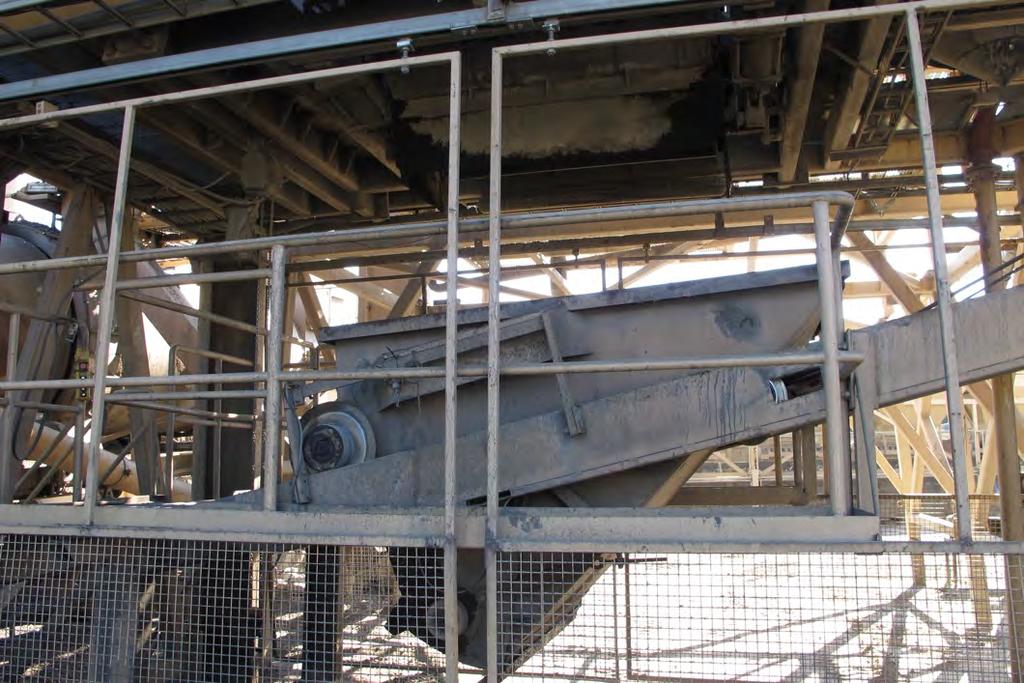

40 3. Koneiden kunto ja suojaus Rummun pyörimisliikkeen aiheuttamat puristumisvaarat suojataan sivuilta ja alta. Suojat tulee olla kattavat (Ei kunnossa oikealla).

41 41 3. Koneiden kunto ja suojaus Sekoittimen luukkua ei saa saada auki koneen ollessa käynnissä. Rajakytkin tai vastaava menetelmä käytössä tai luukun saa auki ainoastaan työkaluilla

42 3. Koneiden kunto ja suojaus Massakuljetinradan vaara-alueille pääsy on estetty sen käydessä.

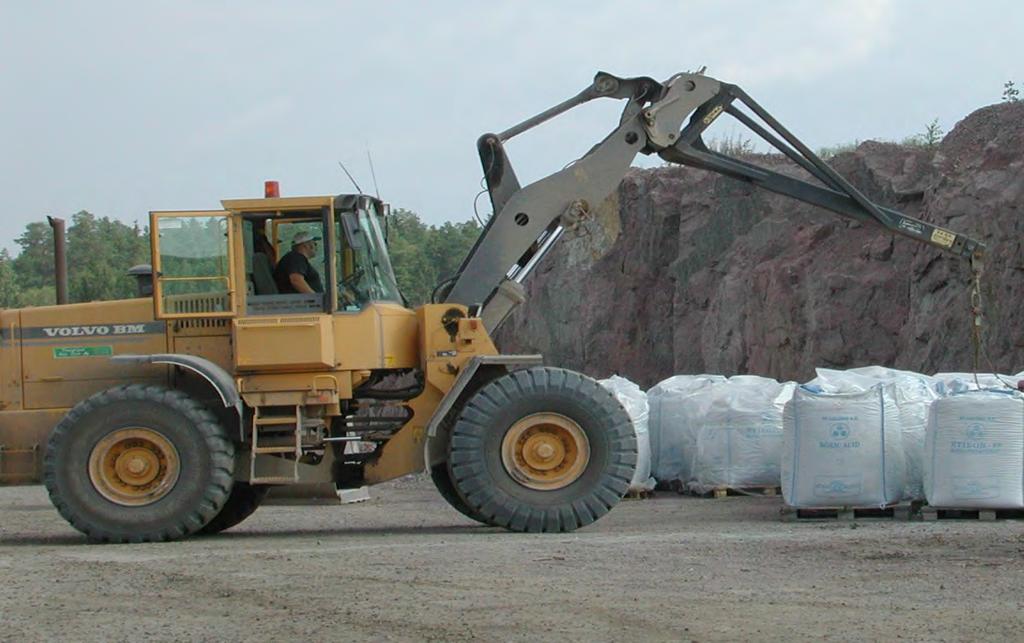

43 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät Pyöräkuormaaja Nostopuomi Ketjuraksi 3 kpl Kone -havaintoa: pyöräkuormaaja, siihen kytketty nostopuomi ja nostopuomiin kytketty erillinen ketjuraksi: Kunnossa 3 kpl Merkinnät -havaintoa: pyöräkuormaajan nostokyky (konekilpi), puomin ja raksin maksimikuorma- ja tarkastusmerkinnät tarkastetaan

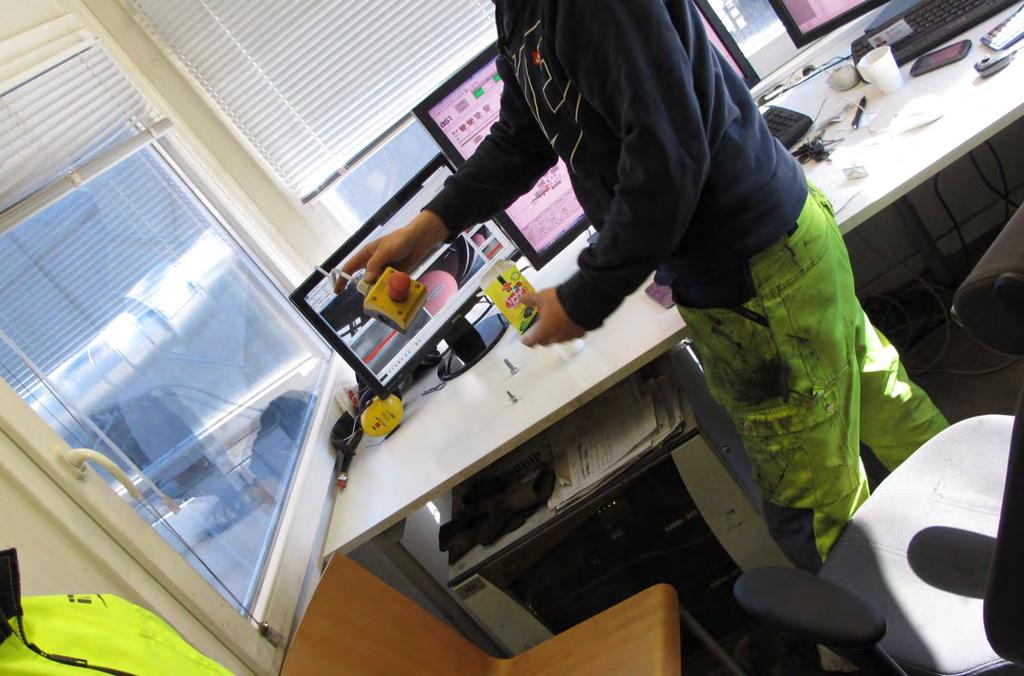

44 44 4. Koneiden hallintalaitteet ja merkinnät Ohjaamosta löytyy aseman hätäpysäytin ja se siihen ylettyy. Vaikutusalue on merkitty, mikäli pysäyttää vain osan asemasta.

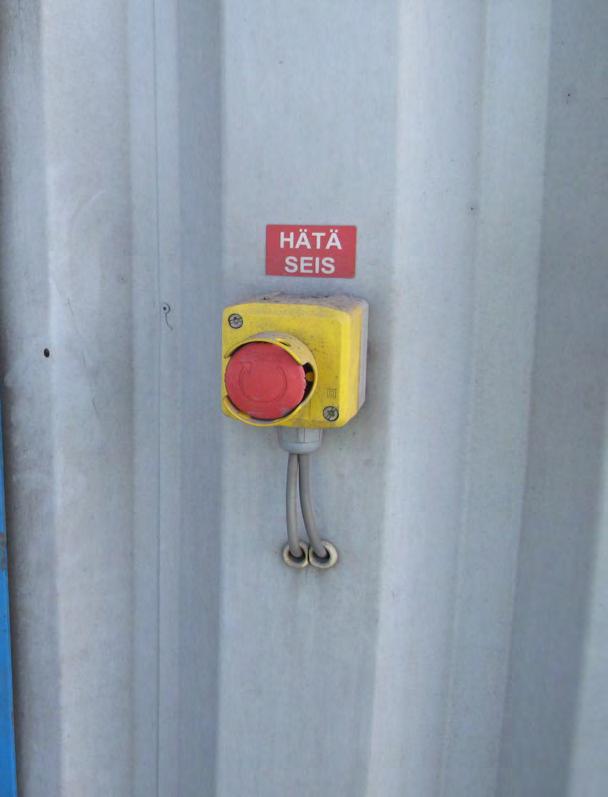

45 45 4. Koneiden hallintalaitteet ja merkinnät Hätäpysäyttimessä kaulus -> Ei kunnossa

46 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät 3. Kipinäsuojat, hiontatuet säädetty, kivet kunnossa, tukevasti kiinni 4. Konekilpi, turvamerkinnät, käynnistys ja pysäytys painikkeet merkitty ymmärrettävästi (pelkkä värikoodi ei riitä), hätäpysäytin kansi rikki -> Ei kunnossa

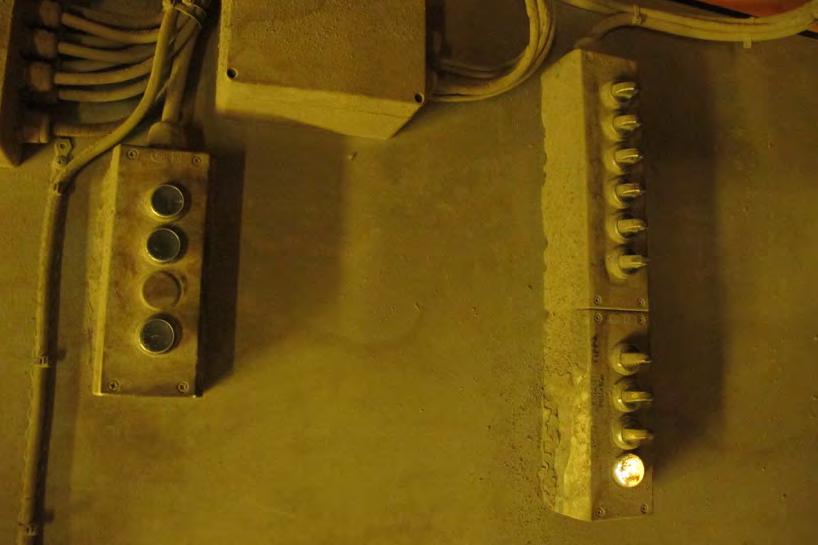

47 4. Koneiden hallintalaitteet ja merkinnät Likaantuneet hallintalaitteet aiheuttavat Ei kunnossa merkinnät 3 kpl

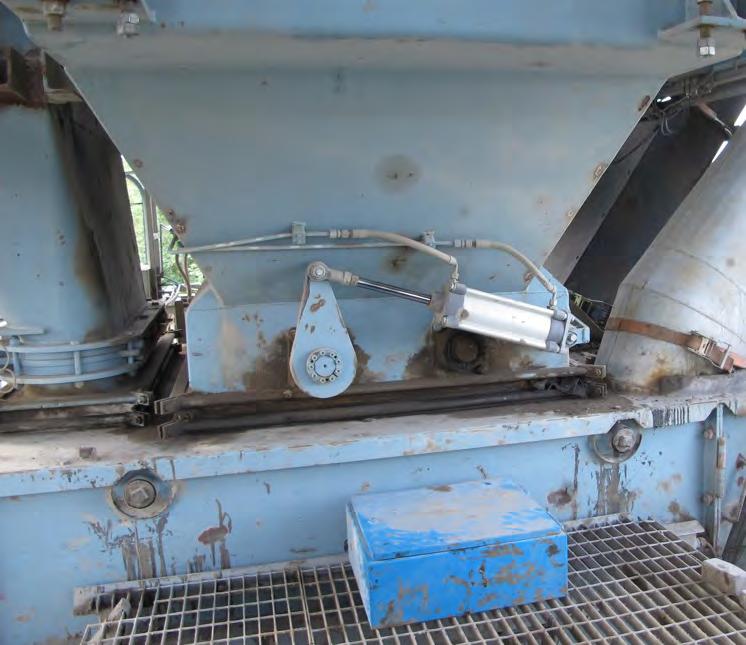

48 Väärin 3. Koneiden kunto ja suojaus Oikein? Vai ylettyykö vaara-alueelle suojan ohi? Arvioitava aiheuttaako koneen liike töytäisy-/puristumisvaaran ja jos suojauksia tarvitaan on kiinnitettävä huomiota siihen, että suoja kattaa koko vaara-alueen eli, että ylettyminen vaara-alueelle on estetty.

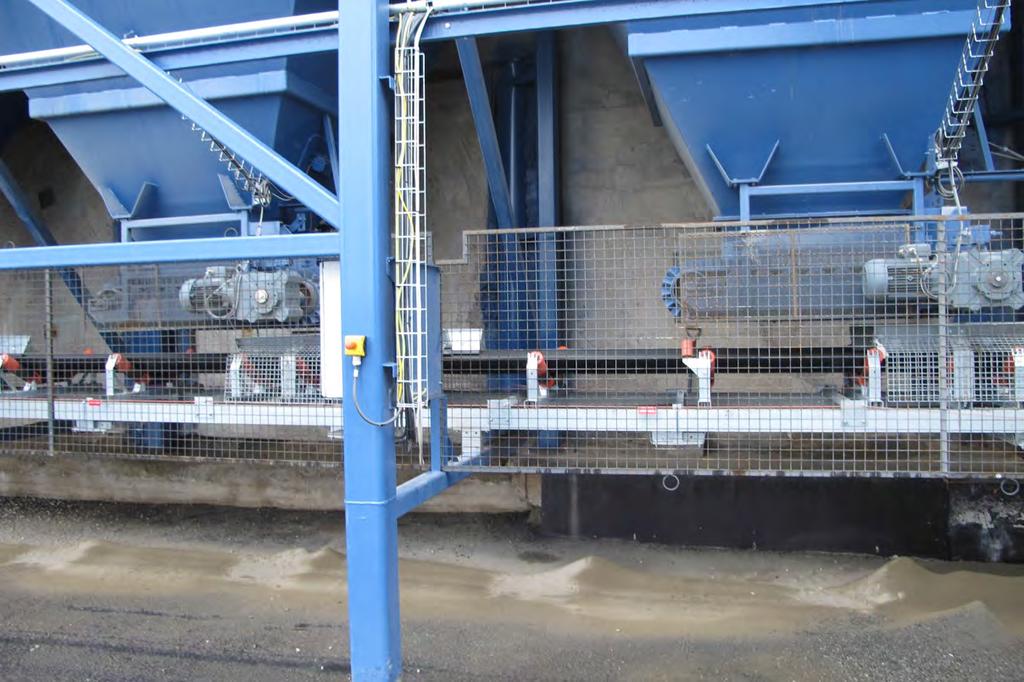

49 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät Suojauksia arvioitaessa on kiinnitettävä huomiota että suoja kattaa koko vaara-alueen. Sekä syöttölaitteet että kuljetin ja hihna suojattu. Suojia ei tule voida poistaa ilman työkaluja -> Ei kunnossa Hätäpysäytysvaijerissa on hätä seis laput ja vaijeri on punainen Kunnossa.

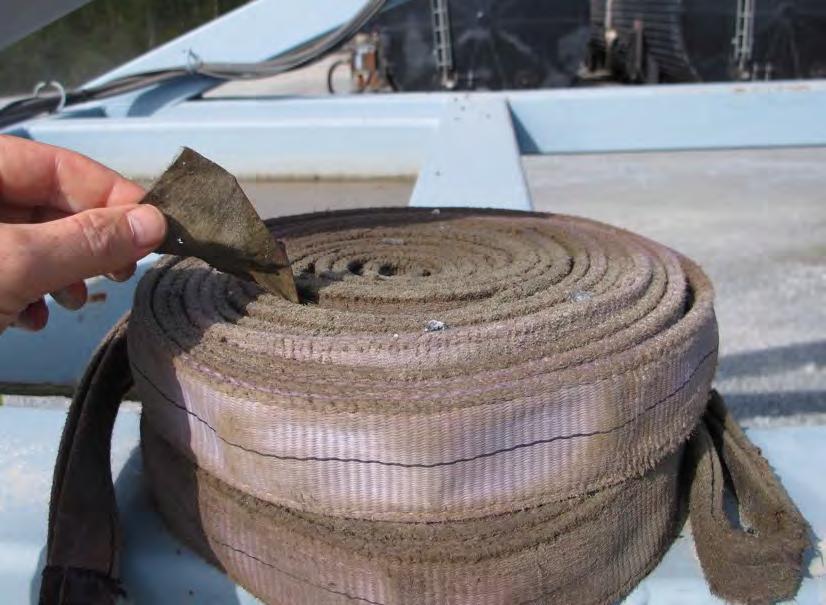

50 50 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät Väärin 3. Nostoliinojen likaantuminen tai värimuutokset estävät, tai vähintään hankaloittavat, kuntotarkastusta ja ne on siksi hylättävä Ei kunnossa 4. Nostoliinoista on löydyttävä tarvittavat merkinnät: maksimikuorma ja tarkastusmerkintä sekä mm. CE, valmistaja. Merkinnät oltava luettavat Ei kunnossa

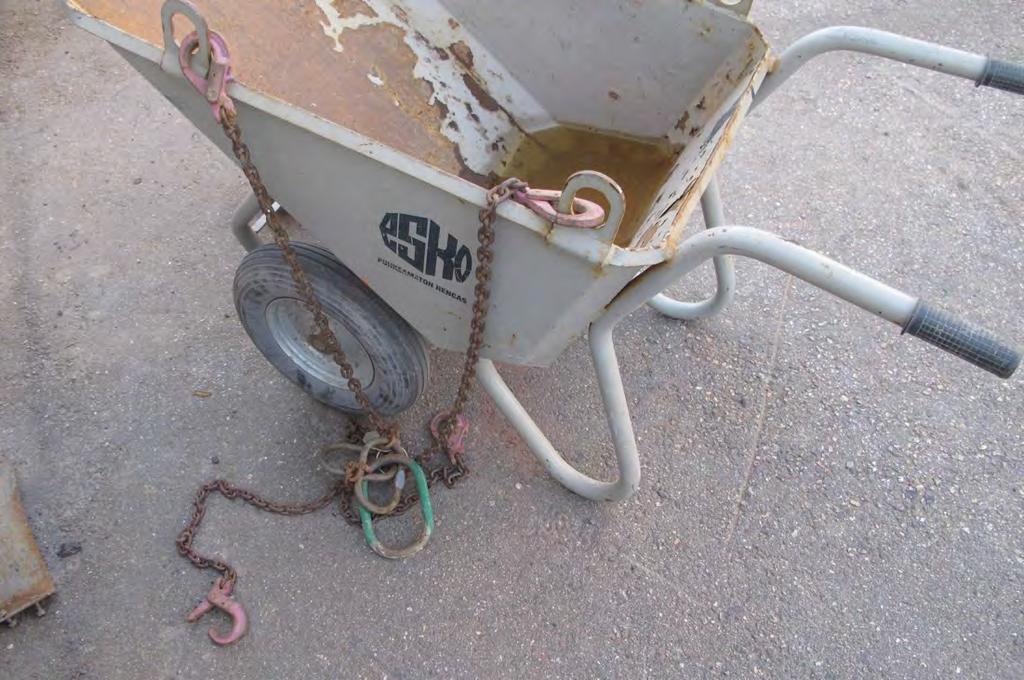

51 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät 3. Nostoastia ja ketjuraksi arvioidaan erikseen (koska kuvassa nostoraksi ei ole kiinteästi kiinni kottikärryssä) 4. Nostoastiassa sekä ketjuraksissa maksimikuorma- ja tarkastusmerkinnät Ei kunnossa koska ei tarkastusmerkintöjä

52 52 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät Väärin Oikein 3. Varoitusteippi ei korvaa suojausta -> Ei kunnossa 4. Hätäpysäytinvaijeriin ei yletä vaara-alueelta -> Ei kunnossa

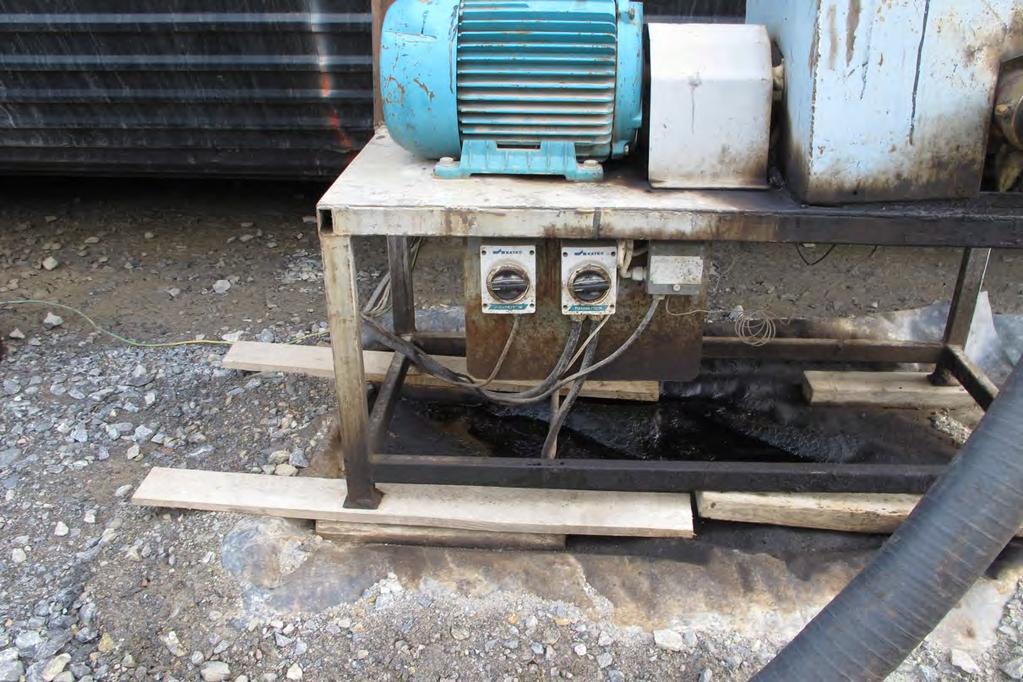

53 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät Väärin Oikein 3. Moottori vuotaa -> Ei kunnossa 4. Kaksi samanlaista kytkintä vierekkäin ilman merkintää mitä kytkimistä tapahtuu -> Ei kunnossa x 2

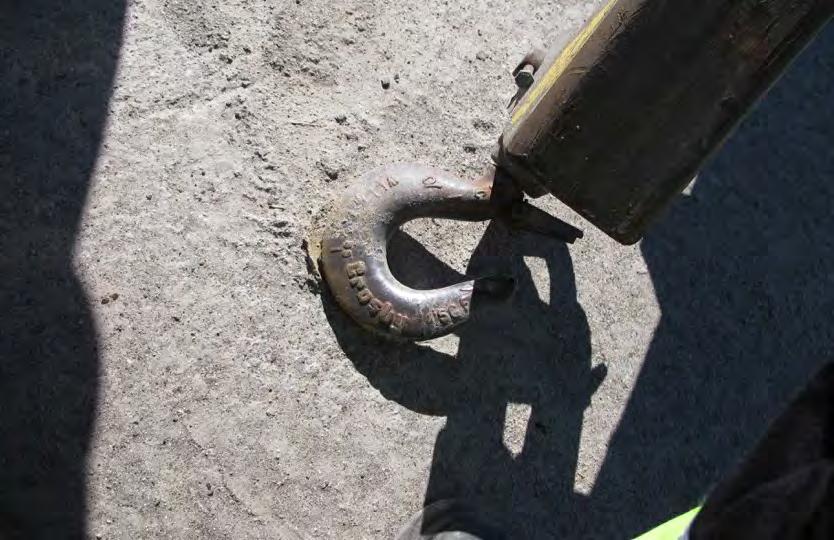

54 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät Väärin Oikein 3. Nostopuomin koukun lukkosalpa rikki -> Ei kunnossa 4. Konekilpi (ulkomaankieli), tarkastusmerkintä puuttuu -> Ei kunnossa

55 3. Koneiden kunto ja suojaus 4. Koneiden hallintalaitteet ja merkinnät 3. Kaasuhitauslaite (Kunnossa kun venttiilit suojattu, pullot kiinni, takatuli ja takaiskusuojat on ja letkut ehjät eikä kierretty pullojen ympäri, sammutin ja hanska löytyvät). Sammutin tarkastus vanhentunut Ei kunnossa Hitsauskärryt ovat tässä tapauksessa myös nostolaite: 4. Tarkastusmerkintä nostolaitteelle, maksimikuormatieto Ei kunnossa

56 56 5. Liikkumisturvallisuus 1 merkintä per alue Kulkuteiden, ajoteiden, työtasojen mitoitus ja pinnan rakenne, putoamissuojaus. Vain 1 merkintä/alue pinta ehjä ja pitävä Huom! Arvioidaan pinnan rakennetta. Jos tasolla tai lattialla epäjärjestystä tms. siivoamalla poistettavaa, se huomioidaan kohdassa järjestys ja siisteys merkinnät, mitoitus ja turvajärjestelyt kunnossa, turvalliset nousutiet, putoamisen suojaus kunnossa

57 5. Liikkumisturvallisuus / kulkuteiden ja tasojen rakenne, putoamissuojaus (1/3) Kulkuväylien mitoitus henkilöliikenne väyläleveys min. 0,8 m yksisuuntaiselle ja 1,2 m kaksisuuntaiselle, korkeus 2,1 m ajoväylät Mitoitetaan suurimien sitä käyttävien ajoneuvojen mukaan ja väylän kaartuvuus huomioiden. Hitaissa nopeuksissa ajovara molemmin puolin min. 0,5 m, isojen ajoneuvojen kohdatessa min 0,8 m ja kiinteisiin rakenteisiin min. 1 m (RT ) Nousu max. 1:10 ja kaltevuus max. 1:33 Merkinnät ja turvajärjestelyt riittävä näkyvyys, etenkin ajoneuvo- ja henkilöliikenteen kohdatessa (pusikot, oksat, lumikasat, kulmat, risteyksen muotoilu, oven aukeamissuunta) turvallinen oven aukeamissuunta, tarvittaessa kulkueste / näkemäalue ajoneuvoväylälle suojaetäisyys / kaide ajoväylän ja jalankulkuväylän/työpisteen välissä Eri liikennemuodot tarvittaessa erotettu esim. maalaus, kaiteet (ulkoalueet, pääkulkuväylät ajoneuvojen purku ja lastaus niihin varatuilla alueilla

58 5. Liikkumisturvallisuus / kulkuteiden ja tasojen rakenne, putoamissuojaus (2/3) Tasojen rakenne työ ja kuljetusvälineet huomioiden kunnossa ei koloja, muhkuroita, kynnyksiä tms. Kiinteät kulkutiet ja työskentelytasot koneiden ja rakennusten huolto- ja käyttöpaikoilla siirrettävät työskentely- tai kulkutasot (tms.) kiinnitettävissä koneeseen Portaiden askelmat, luiskat ja porrastukset erottuvat, nousu tai etenemä ei vaihtele samoissa portaissa askelman nousu on enintään 20 cm ja kulma 45 Putoamisvaaralliset paikat (portaat, aukot, kulkusillat, telineet, huoltotasot) suojattu, kun taso yli 50 cm korkeudella. Yli 50 cm korkealle tasolle kulkeminen esim. portailla, luiskalla tukeva kaide: korkeus min. 1,1 m ; välijohde (väli max. 0,5 m) ; jalkalista jalanmentävät aukot on suojattu kannella, jonka siirtyminen estetty kulkusillan ja seinän välinen rako ilman kaidetta enintään 20 cm jalkalista, kun kulkusillan ja seinän välinen rako yli 3 cm Työtason ritilän aukko enintään 3,5 cm (2 cm, jos alla kuljetaan) (SFS ISO )

59 5. Liikkumisturvallisuus / kulkuteiden ja tasojen rakenne, putoamissuojaus (3/3) Tilapäistä nousemista vaativia tehtäviä varten on välineet esim. tukeva työpukki tai porrastikkaat Kiinteissä tikkaissa selkäsuoja tai kiinnityskisko putoamissuojaimelle Tikkaat kulkutienä tulevat kyseeseen vain sellaisissa tapauksissa, että niissä kuljetaan harvoin, noin muutaman kerran vuodessa. Jos kiinteiden pystysuorien tikkaiden korkeus maasta tai muusta vastaavasta turvallisesta tasosta mitattuna on enemmän kuin 3,0 m, on tikkaat varustettava 2,5 m korkeudesta alkaen selkäsuojauksilla tai vastaavilla putoamissuojalaitteilla. Selkäsuojuksissa pystyjohteita on vähintään viisi (max. 30 cm välit) ja vaakakiinnityksiä vähintään 1,5 m välein. 6 m välein järjestettävä lepotaso. Selkäsuojuksia tai vastaavia ei yleensä tarvita, jos tikasnousu rajoitetaan enintään 3 m korkuiseksi, esimerkiksi asianmukaisilla turvallisilla välitasoilla. Tasoilla tulee olla huomioitu putoaminen tikkaan kohdalta esim. asentamalla portti työtasolla tikkaan aukon kohdalle. (tarkemmin SFS ISO ). Maaperän kantavuus (esim. varastot, lastaus- ja purkualueet) esim. huoltotilanteet kun käytetään ajoneuvonosturia tai henkilönostinta

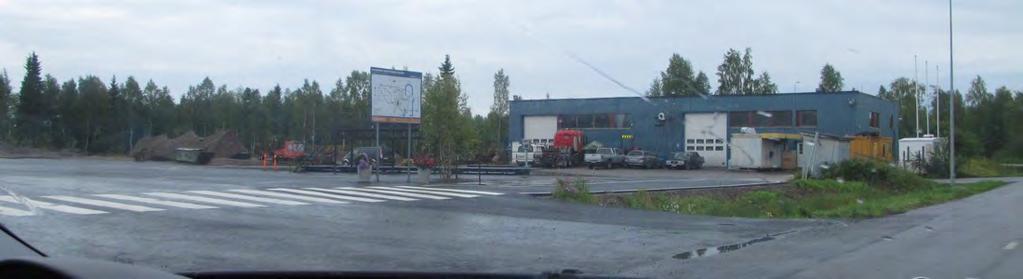

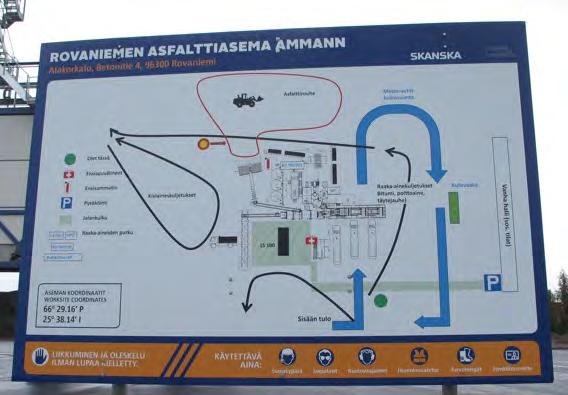

60 5. Liikkumisturvallisuus: ohjaus ja merkinnät 5. Porteilla selkeät ohjeet saapuvalle liikenteelle. Piha-alueen jalankulkuväylät merkitty -> Kunnossa Alue tarvittaessa aidattu

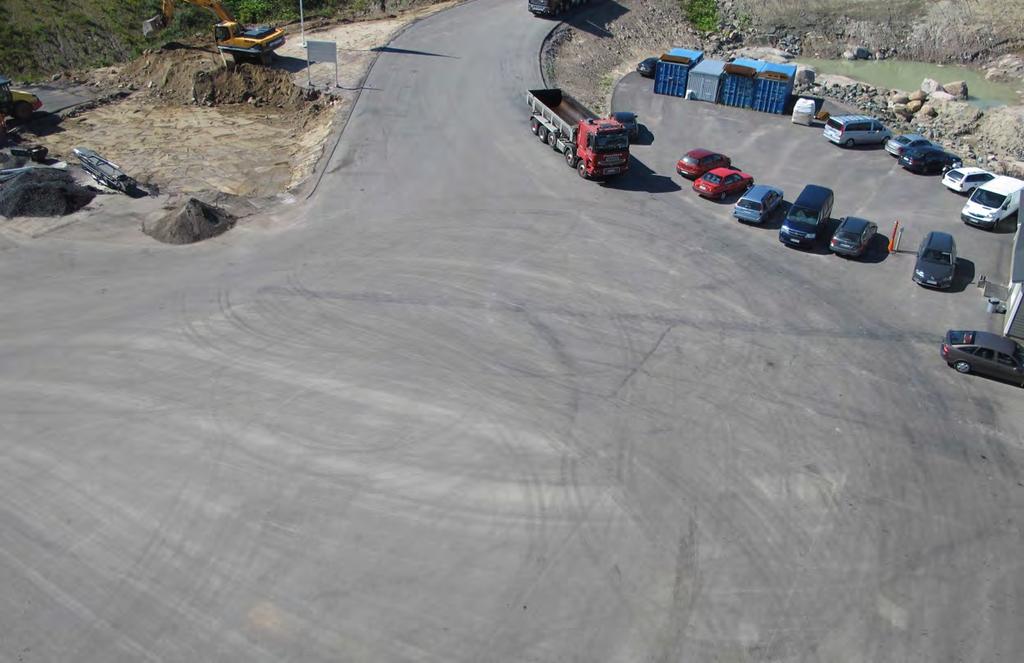

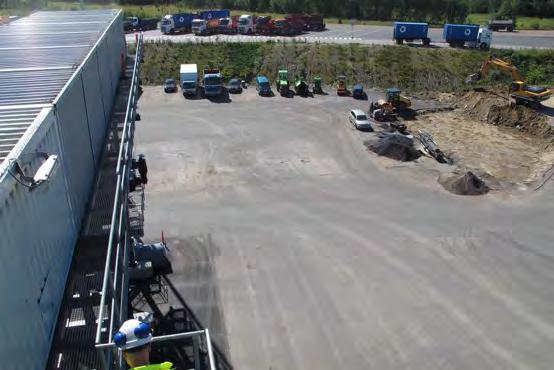

61 5. Liikkumisturvallisuus: Piha-alue Pysäköintialueet merkitään esim. liikennemerkein. Samoin kulkutiet ja - reitit asemalle > Ei kunnossa, koska pysäköintialueet merkitsemättä. Väylät mitoitettu suurimman ajoneuvon mukaan -> Kunnossa Koska piha-alue arvioitiin yhtenä alueena tulee vain yksi Ei kunnossa - merkintä

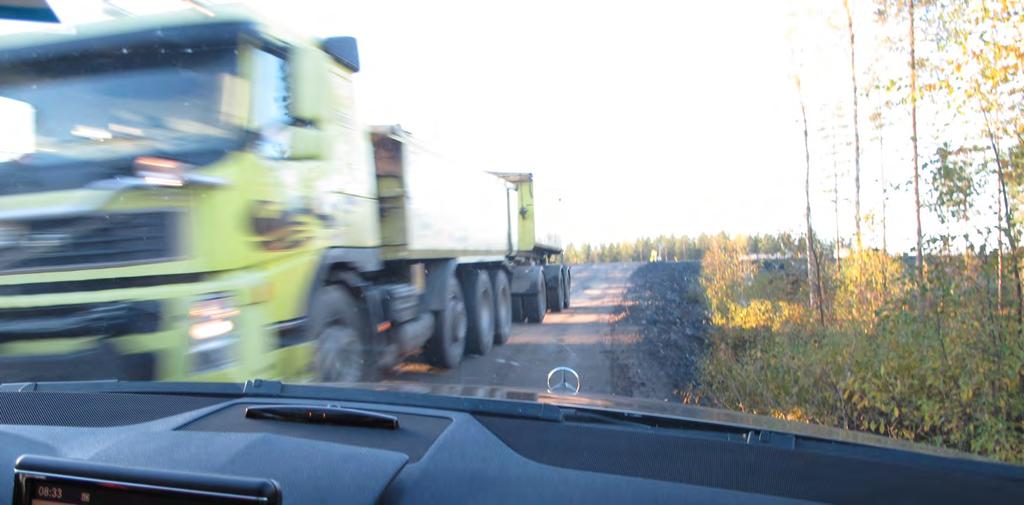

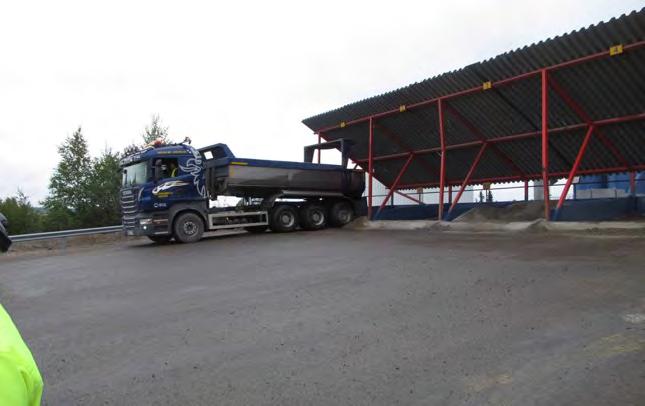

62 5. Liikkumisturvallisuus: Liityntäjärjestelyt Liityntäjärjestelyt ja ajoväylien mitoitus, liikenteen ohjaus eri reittejä esim. yksisuuntainen liikenne.

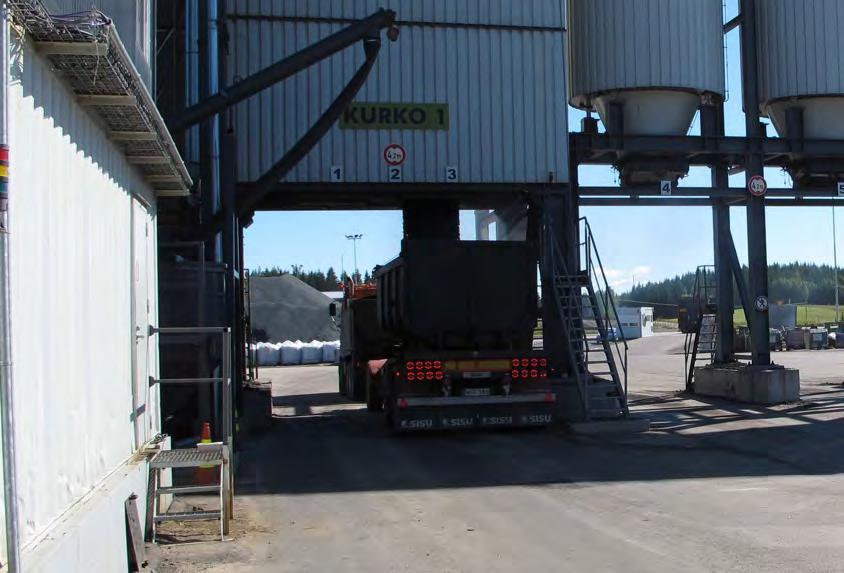

63 5. Liikkumisturvallisuus: rakenne, mitoitus, erottaminen 5. Lastauspaikan korkeus merkitty, jalankulkuliikenne kielletty, sivuovesta tulevat portaat ei johda henkilöä ajoradalle, massanlaskupaikan portaissa kaiteet molemmin puolin -> Kunnossa 5. Lastauspaikan ajokorkeutta ei merkitty, jalankulkuliikenne kielletty (OK), massanlaskupaikan portaissa kaiteet vain toisella puolella -> Ei kunnossa

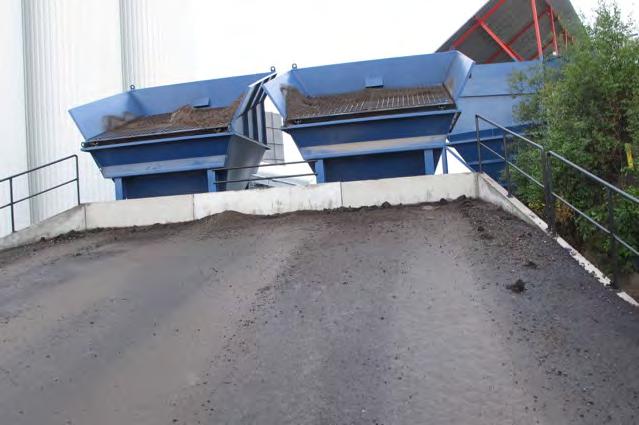

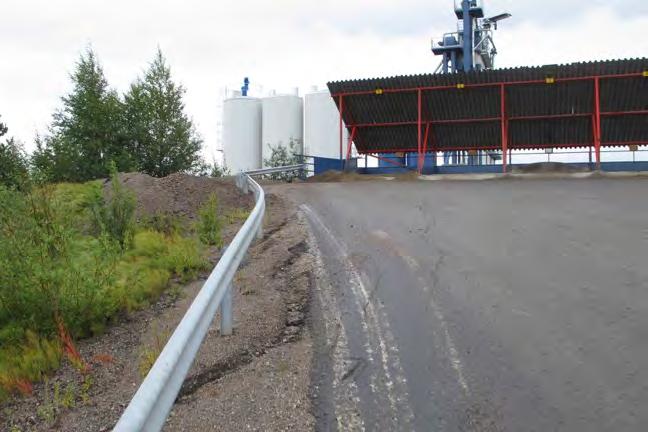

64 5. Liikkumisturvallisuus: väylien mitoitus, kaltevuus, kaiteet, kantavuus Väylien mitoitus huomioi kääntösäteen, kaiteet estävät henkilön putoamisen ja reunakaiteet ohjaavat ajoneuvoja pysymään väylällä. Luiskan kaltevuus huomioi käytetyn ajoneuvon ominaisuudet -> Kunnossa

65 5. Liikkumisturvallisuus: hoitotasot ja portaat Tarkastusluukuille ja vastaaville työpisteille johtaa portaat ja kohteessa on työtaso, jossa kaiteet -> Kunnossa.

66 5. Liikkumisturvallisuus: hoitotasot ja portaat Huoltotasot kuljettimien vieressä hyvät, mutta hoitotasolle johtavista portaista puuttuu kaide toiselta puolelta -> Ei kunnossa.

67 5. Liikkumisturvallisuus: tikkaat Tikkaat kulkutienä hyväksytään vain, jos käyttöä muutamia kertoja vuodessa. Lisäksi havainnoitava tikkaiden ympäristön turvallisuus eli voiko esim. kuvan tapauksessa pudota tikkailta tason kaiteen yli. Tikkaan selkäsuojan pystyjohteet puuttuvat, Ei kunnossa -merkintä.

68 5. Liikkumisturvallisuus: putoamissuojaus Massaradan aukot on suojattu, ja värityksellä on parannettu kiskojen ja jalkalistojen ym. tasoerojen havaittavuutta -> Kunnossa.

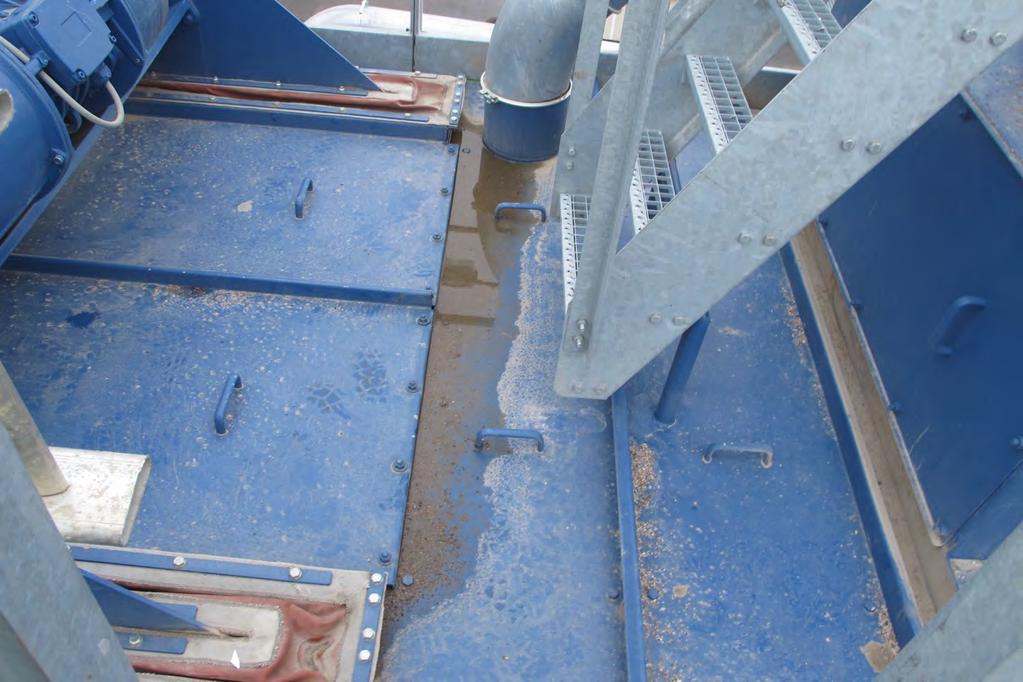

69 5. Liikkumisturvallisuus: rakenne Portaiden edustalla ja yleensäkin kulkuväylillä olevat epätasaisuudet aiheuttavat aina kompastumisriskin -> Ei kunnossa. Ensiapuna voidaan värityksellä koittaa parantaa havaittavuutta.

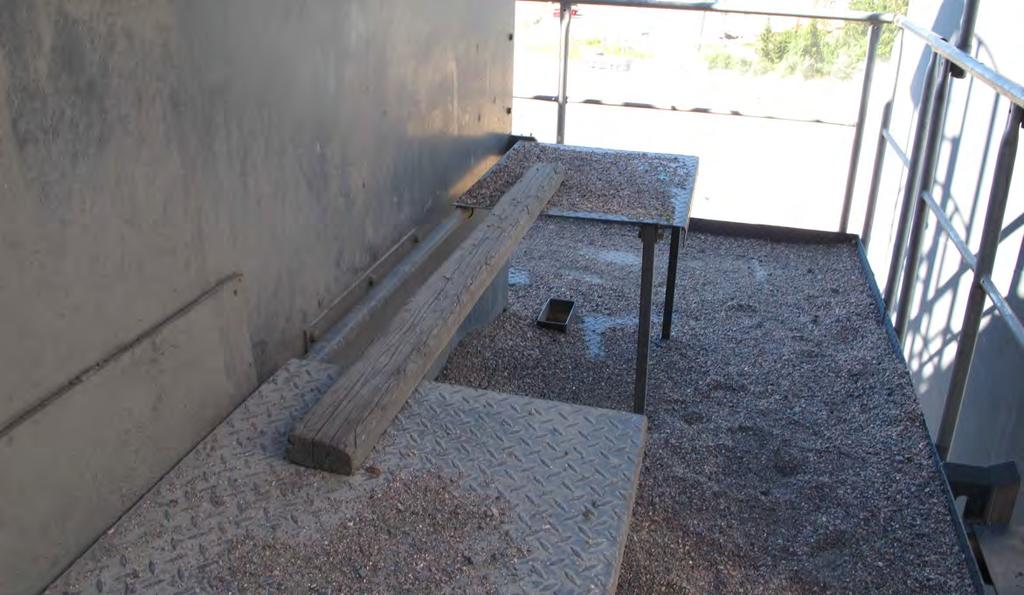

70 5. Liikkumisturvallisuus: rakenne ja mitoitus Tasoille kertyvä aines on huomioitava rakenteiden mitoituksessa (Lomakkeen kohta 5) ja aines poistettava säännöllisesti (Lomakkeen kohta 6)

71 6. 8. Järjestys ja siisteys 2 merkintää alueesta & merkinnät / jäteastia Kulkuteiden ja työtasojen järjestys ja siisteys. 1 merkintä/alue järjestys ja siisteys mahdollistaa turvallisen liikkumisen, näkyvyyden sekä tavaroiden siirron ja siivoamisen Pöydät, päälliset ja hyllyt. 1 merkintä/alue järjestyksessä, siistit, ei tarpeetonta tavaraa hyllyt tukevat, turvalliset ja ehjät Jäteastiat. 1 merkintä / jäteastia jäteastiat asianmukaiset ja niissä on tilaa lajittelu (paperi, kartonki, bio ym.)

72 6. Järjestys ja siisteys / kulkuteiden ja työtasojen järjestys ja siisteys (1/2) 1 merkintä alueesta Kulkutien ja työtason on oltava vapaa Materiaaleja, työkaluja ja kuormalavoja vain merkityillä paikoilla kulkutiellä ei ole tilapäisiäkään työpisteitä Työtasoilla ei kompastumis- tai liukastumisvaaraa esim. jätettä, sähköjohtoja, letkuja, nostoapuvälineitä, työkaluja, vettä tai öljyä hyväksytään kohtuullisesti menossa olevan työn jätettä, ei esim. edellisen päivän tai vuoron jätettä pysyvän työpisteen työskentelyalueen lattialla tai kulkutiellä ei hyväksytä johtoja eikä letkuja

73 6. Järjestys ja siisteys / kulkuteiden ja työtasojen järjestys ja siisteys (2/2) Pöytien ja koneiden aluset ovat siistit siellä ei ole siivoamista (kohtuuttomasti) haittaavia laatikoita/tavaroita Ulkoalueet, lisäksi Liikennemerkit ja opasteet ovat puhtaat (lumi, pöly) Kiviaines- ja asfalttikertymät poistettu väyliltä Talvella: kevyen liikenteen ja ajoneuvoliikenteen väylät aurattu ja hiekoitettu

74 7. Järjestys ja siisteys / pöydät, päällyset ja hyllyt (1/2) 1 merkintä alueesta Pöydät ja työtasot ovat siistit ja järjestyksessä, ei tarpeetonta tavaraa. Pöydällä alaslaskutilaa Koneiden, kaappien, ikkunalautojen jne. päällä ei tarpeetonta tavaraa ei lainkaan tavaraa, joka on pudotessa vaarallinen Hyllyt ovat siistit ja järjestyksessä, tukevat ja turvalliset ei kaatumisvaaraa hyllyjä ovat myös työkalu- ja letkutelineet ym.

75 7. Järjestys ja siisteys / pöydät, päällyset ja hyllyt (2/2) Kuormalavahyllyt kiinnitetty kunnolla alustaan maksimikuormat merkitty palkkien ja hyllyjen lukitukset kunnossa törmäyssuojat takasuoja vain ehjiä lavoja ja oikein kuormattuina vierekkäisten lavojen tavarat eivät nojaa toisiinsa lava tai tavara ei tule hyllyn ulkopuolelle

76 8. Järjestys ja siisteys / jäteastiat Merkintä jokaisesta alueen jäteastiasta Jäteastioiden kunto eri jätelajeille oma asianmukainen astia. Ehjä, ei vuotoja ongelmajätteet eri jätelajit merkitty näkyvä merkintä sisällöstä, astian väritys tms. tarvittaessa valuma-allas tarvittaessa varustettu kannella ja kansi on kiinni esim. höyrystyvä jäte, ulkoastiat Astioihin sopii lisää jätettä jos ruudussa on useita astioita samalle jätelajille, riittää että yhdessä on tilaa astiassa on vain oikeanlaatuista jätettä.

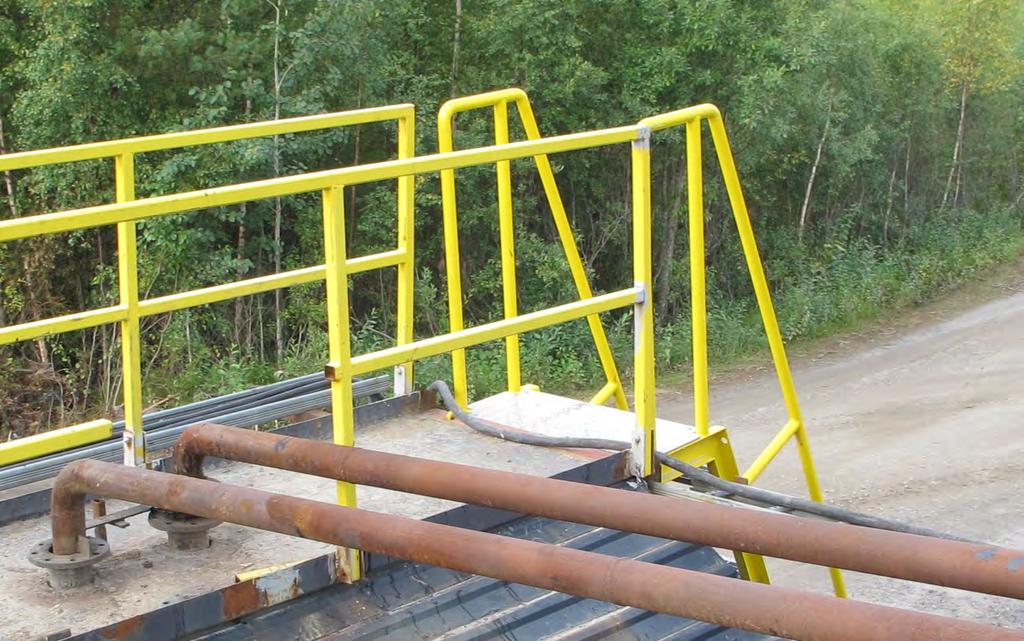

77 Järjestys 6. kulkutiet ja työtasot Letku vedetty kulkutien poikki ja juuri portaan edessä -> 6. Ei kunnossa -merkintä

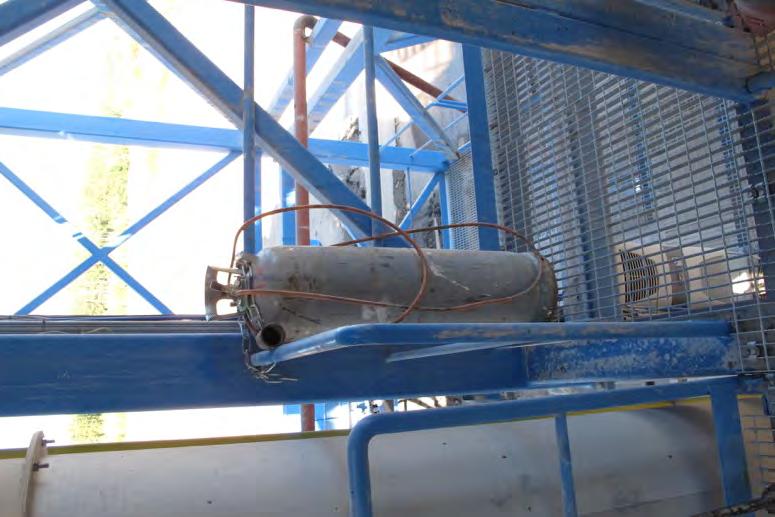

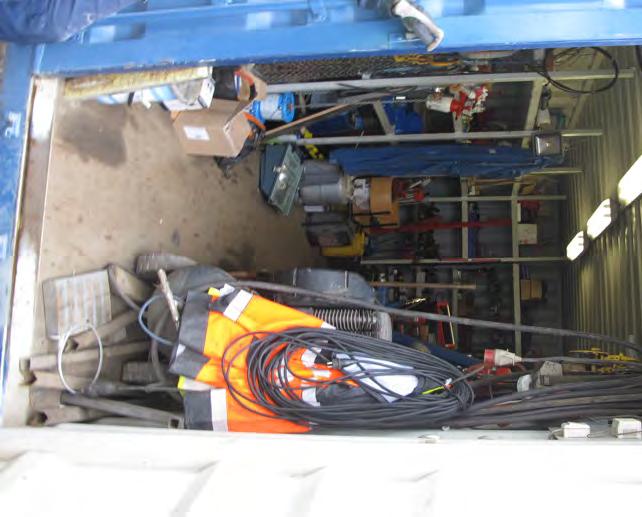

78 Järjestys: 6. Tasot; 7. Pöydät, hyllyt Lattiat ja hyllyt epäjärjestyksessä 6. ja 7. -> Ei kunnossa 6. Taso siisti -> Kunnossa 7. Kaasupullo kiinnitetty -> Kunnossa

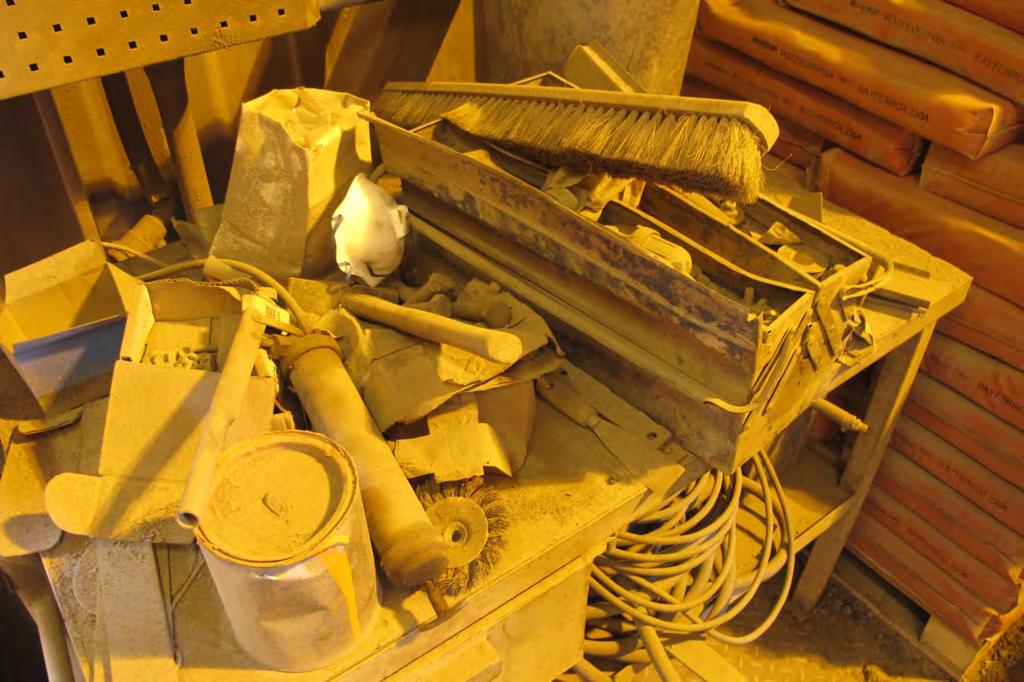

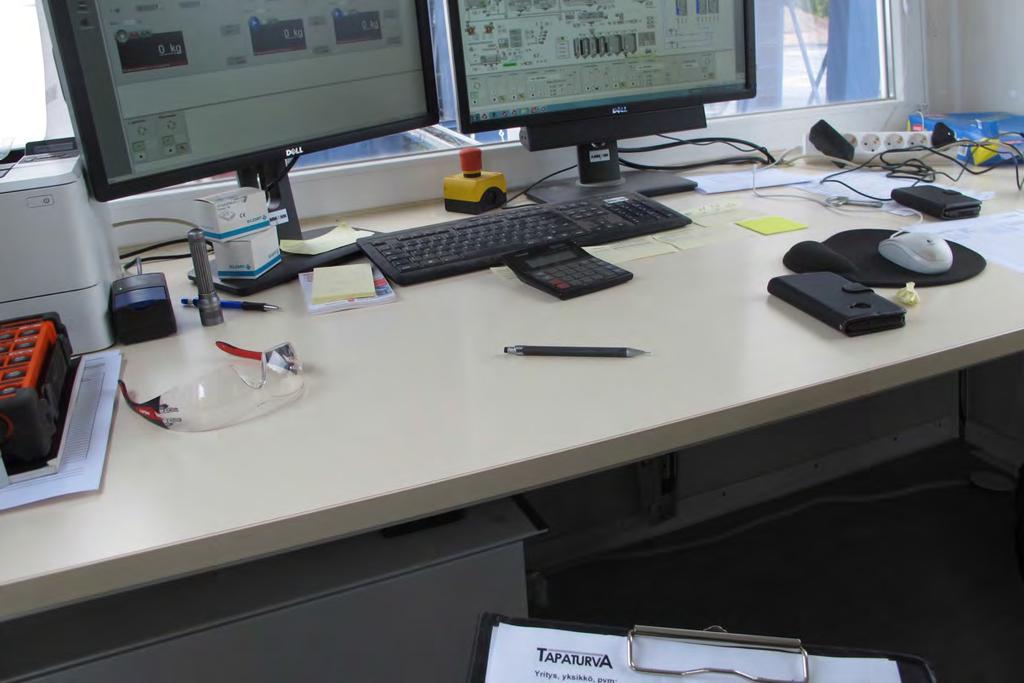

79 7. Järjestys: Pöydät, Päälliset Pöydälle kertynyt tavaraa, joka on pölyyntynyt ei laskutilaa Kohtaan 7. -> Ei kunnossa -merkintä Lisäksi merkitsemätön maalipurkki tms. purkki > Ei kunnossamerkintä lomakkeen kohtaan 11 Ilman puhtaus ja kemikaalit

80 Järjestys 7. Hyllyt Kuormalavahyllyt on ehjät ja kuormattu oikein ja niissä on maksimikuormamerkinnät, palkeissa varmistussokat ja vinotuet ja ne on kiinnitetty tukevasti alustaan. Tarvittaessa törmäyssuojat. Vinotuki vääntynyt Ei kunnossa merkintä lomakkeen kohtaan 7. Vääntymä viittaa myös siihen, että hyllyn etupuolen pystytolppaan(iin) tarvittaisiin törmäyssuoja, jotta vääntyminen ei toistuisi.

81 Järjestys 7. Pöydät, hyllyt Pöydillä on laskutilaa ja muutenkin siisti -> 7. Kunnossa

82 Järjestys: 8. Jäteastiat Jäteastiat on merkitty tai niissä on värikoodi tms. lajittelun perusteena. 8. merkintä puuttuu - > Ei kunnossa tai jos lajittelu tämän näköisiin sovittu ja näissä sovitun mukaista jätettä -> Kunnossa

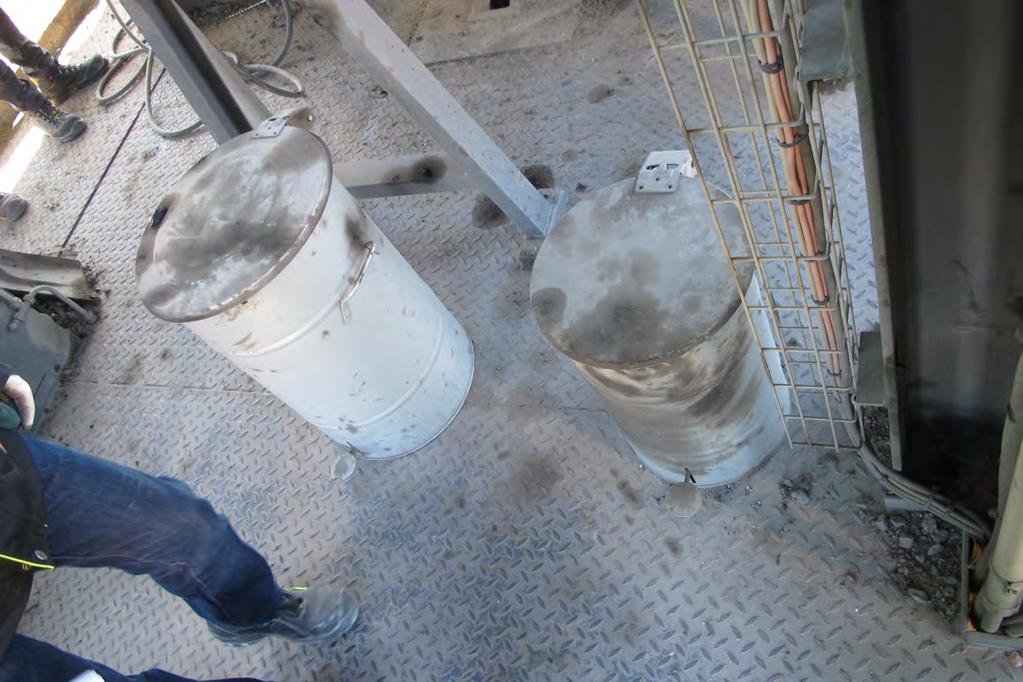

83 Järjestys: 8. Jäteastiat Alueen ainoa jäteastia täynnä 8. - > Ei kunnossa

84 Työympäristötekijät Melu. 1 merkintä/alue kohtaan 9 ei kuulolle vaarallista tai häiritsevää melua arvioidaan olosuhdetta ei melulta suojautumista Valaistus. 1 merkintä/alue kohtaan 10 voimakkuudeltaan riittävä, ei häikäise Ilman puhtaus ja käsiteltävät aineet. 1 merkintä/alue kohtaan 11 havainnointiin ja kokemukseen perustuen ei merkittävää altistumista hengityksen, ihon tai suun kautta Aineiden pakkaukset asianmukaiset ja merkinnät kunnossa

85 9. Työympäristötekijät / melu 1 merkintä alueesta Melutaso alle 85 db kuulonsuojaimet ei välttämättömät kuulon suojaamiseksi jos alueella tarvitaan kuulonsuojaimia -> Ei kunnossa merkintä. Kuulonsuojainten käyttö arvioidaan kohdassa 1. Tässä kohdassa arvioidaan melulähteen teknistä vaimentamista. normaalin puheäänen kuulee 1 metrin etäisyydeltä melun toiminta-arvot 80 db: halukkaille annettava kuulonsuojaimet, opastusta sekä oikeus kuulontarkastuksiin 85 db: kuulo on suojattava, meluntorjuntaohjelma tehtävä, vaaralliset tilat merkattava, kuulontarkastukset 87 db: maksimimelutaso korvassa (kuulonsuojainten sisällä). Ylittyminen vaatii välittömiä toimenpiteitä ei iskumelua Melutaso valvomoissa alle 60 db (keskustelu) Taustamelu toimistotiloissa alle 45 db (puhelut)

86 10. Työympäristötekijät / valaistus 1 merkintä alueesta Valaistusvoimakkuus riittävä, myös vanhoille silmille kohdevalon tarve huomioitu valaisimet ja lamput puhtaat ja ehjät (reagointirajat) ei häikäisyä ikkunoista, valaisimista, työpisteistä (esim. hitsaussermit) Valaistus on tasainen koko työalueella ei suurta valaistuskontrastia Valaistus kulkuteillä, ajoväylillä ym. riskipaikoissa portaat, risteykset

87 10. Työympäristötekijät / valaistusvoimakkuussuosituksia Lux Tila tai tehtävä ulkoalueet helppokulkuiset sisätilat, joissa liikutaan tilapäisesti sisätilojen yleisvalaistus, käytävät, portaat, lastaus ja purkaus yksinkertaiset näkötehtävät; karkea kone- ja penkkityö, tavallinen kokoonpanotyö, tavallinen toimistotyö Kohtuullista tarkkuutta vaativat näkötehtävät; moottoreiden korjaus Tarkkuutta vaativat näkötehtävät; pienten osien kokoonpano, melko tarkka kone- ja penkkityö, automaattityöstökoneet, tarkastus Erittäin suurta tarkkuutta vaativat näkötehtävät; tarkka koneja penkkityö, elektroniikan hieno kokoonpanotyö, säätö ja koestus, terien ja työkalujen valmistus, mikroelektroniikka Lähde: Suomen valoteknillinen seura

88 11. Työympäristötekijät / Ilman puhtaus ja käsiteltävät aineet (1/3) Ei merkittävää kemiallisille tai biologisille tekijöille altistumista hengityksen, ihon, suun kautta ei kunnossa, jos tarvitaan hengityksensuojain havainnointi, kokemus ja/tai mittaus mittaus: kunnossa, kun työalueella altisteita alle 10 % haitalliseksi tunnetusta pitoisuudesta (HTP arvo) Aistinvarainen arviointi, huomioidaan tehtävä työ ja prosessi sekä siitä syntyvät ilman epäpuhtaudet (esim. kvartsipöly, huurut) hajut, näkyvät epäpuhtaudet ja laskeutunut pöly yleisilmanvaihdon ja kohdeilmanvaihdon tehokkuus

89 11. Työympäristötekijät / Ilman puhtaus ja käsiteltävät aineet (2/3) Ilmanvaihto toimii virtaus tuntuu / näkyy kanavat ehjät, ilmanvaihtokoneet ja suodattimet toimivat Merkittävästi ilmaa likaavissa prosesseissa on toimiva paikallisilmanvaihto. Esim. liikuteltavalla imuvarrella varustettu kohdepoisto (käytettävissä ja käytössä) Tila-/konekohtainen kohdeilmanvaihto työntekijän hengitysalueelle virtaa puhdasta ilmaa Putkistot merkitty, venttiilit eri aineille erilaiset, ei vuotoja

90 11. Työympäristötekijät / Ilman puhtaus ja käsiteltävät aineet (3/3) Kemikaalipakkaukset ja säiliöt ehjät pakkauksessa on aineen kauppanimi, varoitusmerkinnät sekä turvallisuusohjeet suomeksi, ruotsiksi ja tarvittaessa muilla kielillä Kemiallisten aineiden varastointi mm. aineiden yhteensopivuus, määrät, varastojen merkinnät Aineiden käsittely varoitusmerkintöjen mukaista ja siistiä Käyttöturvallisuustiedotteet saatavilla ja ajan tasalla

91 9. Melu 9. Ei kunnossa -merkintä, kun alueella on käytettävä kuulonsuojaimia. Kunnossa merkintä työntekijästä, joka ei ota riskiä ja joka käyttää alueella vaadittuja henkilönsuojaimia.

92 10. Valaistus 10. Ei merkintää kun päivänvalo riittää. Mikäli valaisin havaitaan olevan likainen tai esim. kuvun lasi on rikki tehdään tästä merkintä lomakkeen Huomautukset -kohtaan

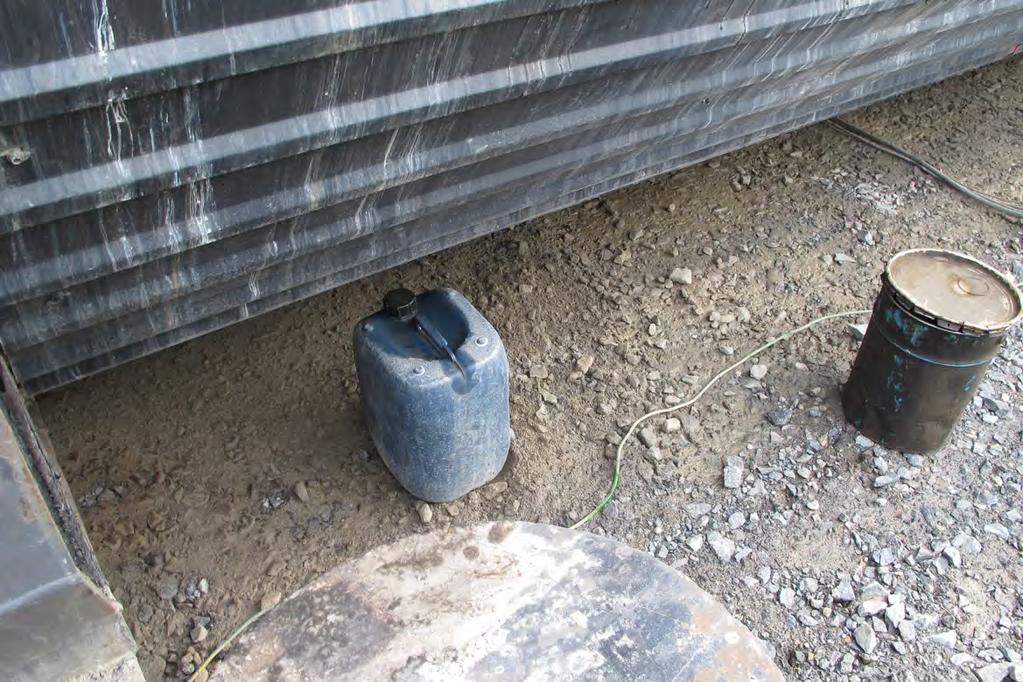

93 11. Käsiteltävät aineet 11. Astioissa tulee olla merkintä niiden sisällöstä ja mikäli sisältö edellyttää varoitusmerkkejä myös ne on löydyttävä astioista -> Ei kunnossa

94 11. Käsiteltävät aineet 11. Astioissa tulee olla merkintä niiden sisällöstä ja mikäli sisältö edellyttää varoitusmerkkejä myös ne on löydyttävä astioista -> Ei kunnossa Ympäristöturvallisuus ja valuma-allas puutteet huomioidaan lomakkeen kohdassa 12.

95 11. Ilman puhtaus 11. Ilman epäpuhtauksia voi joskus myös nähdä > Kunnossa tai Ei kunnossa merkintä riippuu alueella mitatusta, tai vastaavista prosesseista ja tiloista tiedossa olevasta, epäpuhtaustasosta suhteessa raja-arvoihin

96 12. Onnettomuustilanteisiin varautuminen 1 merkintä alueesta: Kunnossa merkintä kun kaikki alla mainitut asiat kunnossa samanaikaisesti Poistumistiet ja -reitit, alkusammutus, ensiapu, ympäristöturvallisuus Poistumistiet ja -reitit sekä pelastustiet vapaat ja tarvittaessa merkitty Turvallinen poistuminen ja pelastaminen mahdollista vaaratilanteissa ja pelastusajoneuvojen pääsy kohteeseen turvattu Sammuttimet merkitty, käyttöönotettavissa ja tarkastettu Mikäli sammutinta ei ole alueella, sellainen on käytteenotettavissa työ ja olosuhteet huomioiden riittävän nopeasti ja lähimmän sijainti tiedossa Ensiapuvälineet merkitty, käyttöönotettavissa ja kunnossa Ensiapuvälineet vastaavat työn ja olosuhteiden vaatimuksia Mikäli ensiapuvälineitä ei ole alueella, lähimpien sijainti tiedossa Kaikkien nestemäisten aineiden alla valuma-altaat, vuotojen torjuntaan varauduttu

97 12. Onnettomuustilanteisiin varautuminen Työpisteestä tai alueelta on oltava helppo poistua vaaratilanteessa Poistuminen asfalttiaseman yläkerroksista Sairaustapausten kuljetukset huomioitu kulkuväylien mitoituksessa (esim. paarit) Pelastaminen suunniteltu Poistumistiemerkintä näkyy havaintoruudusta toimisto- tms. pienessä huoneessa / tilassa, josta pääsee suoraan ulos ei tarvitse olla merkintää. Merkintä ja opastusvalaistuksen tarve määräytyy mm. sokkelisuuden ja valaistustarpeen mukaan Sammutusvälineiden, sähkökeskusten ja ensiapuvälineiden edustat ovat vapaat

98 12. Sammuttimet 12. Sammuttimien sijainti merkitty, helposti käyttöönotettavissa, tarkastettu alle 12 kk sitten. Olosuhteet huomioiden riittävä sammutusteho.

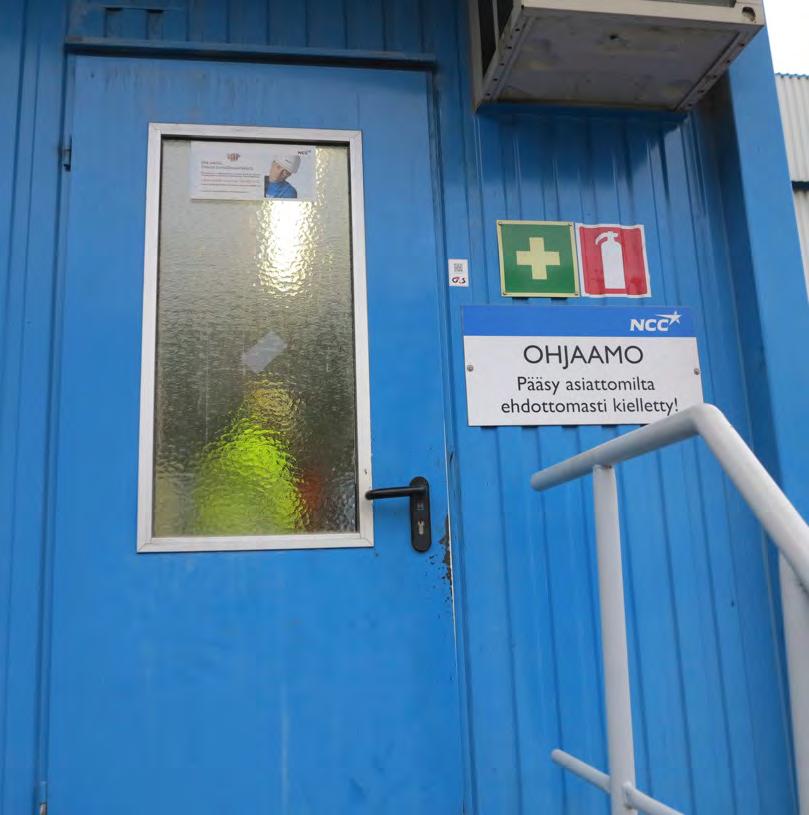

99 12. Ensiapuvälineet 12. Ensiapuvälineiden sijainti merkitty, helposti käyttöönotettavissa, sisältö vastaa olosuhteita ja tarpeita

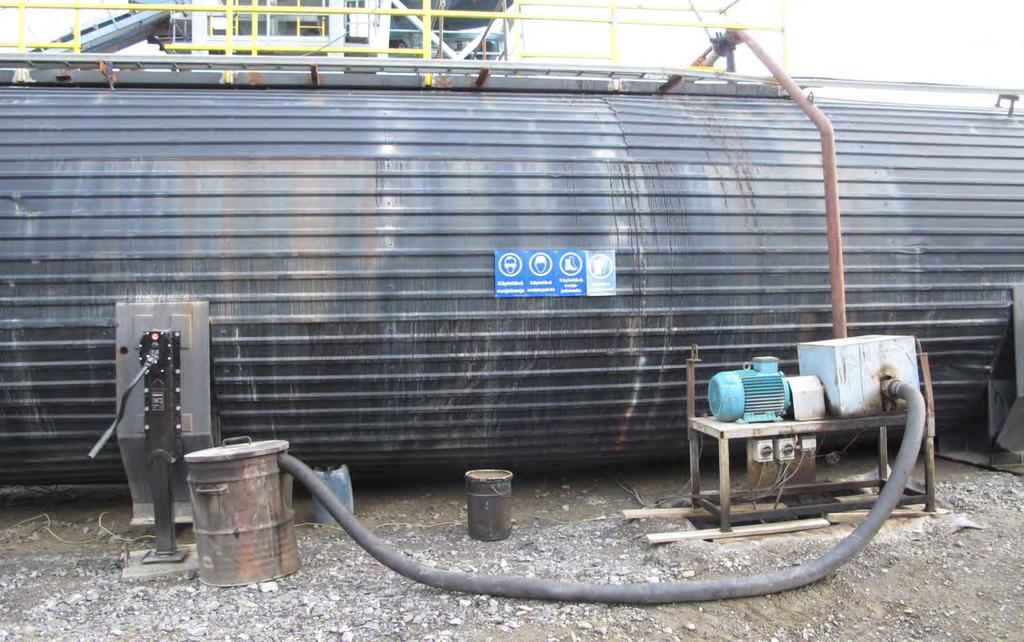

100 12. Ympäristöturvallisuus 12. Bitumiletkuvalumien keräysastia -> Kunnossa, mutta koska alueen valuma-altaat ovat puutteelliset tulee tähän kohtaan Ei kunnossa merkintä.

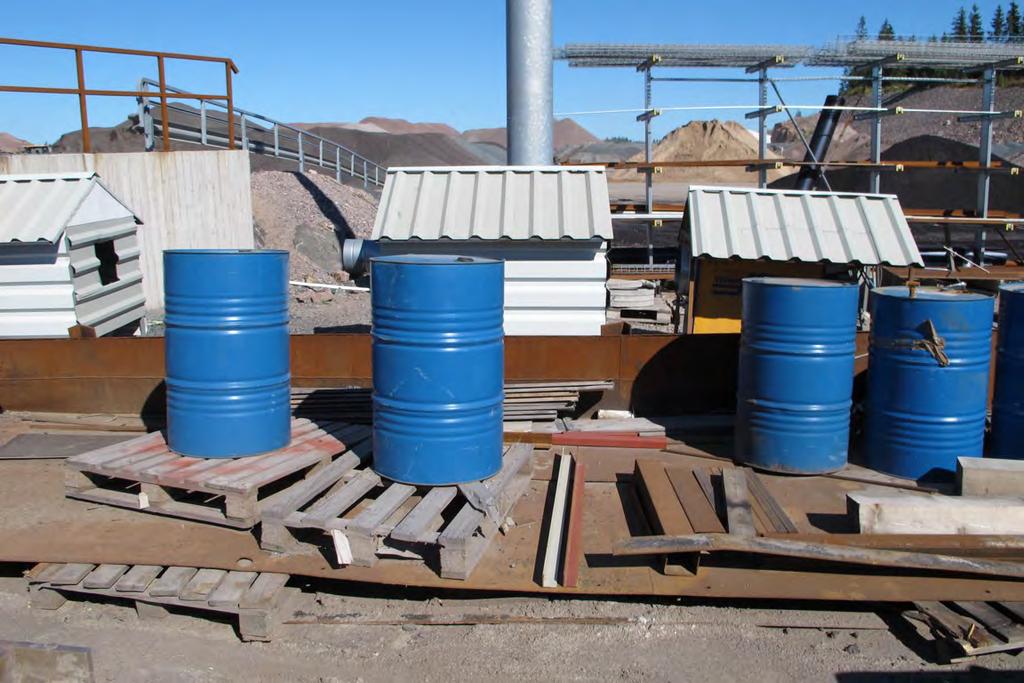

101 12. Ympäristöturvallisuus 12. Valuma-altaat?, vuotojen torjuntakalusto puuttuu (esim. imeytysaineet -> vieressä tai ohje kyltti mistä löytyy > Ei kunnossa

102 12. Jos ulkovaippa on rikki, mitä käy jos polttoainesäiliön sisävaippa rikkoutuu? Liikenteeltä suojaaminen? Valumien torjuntavalmius > Ei kunnossa -merkintä. Säiliöiden merkintäpuutteet merkitään lomakkeen kohtaan 11.

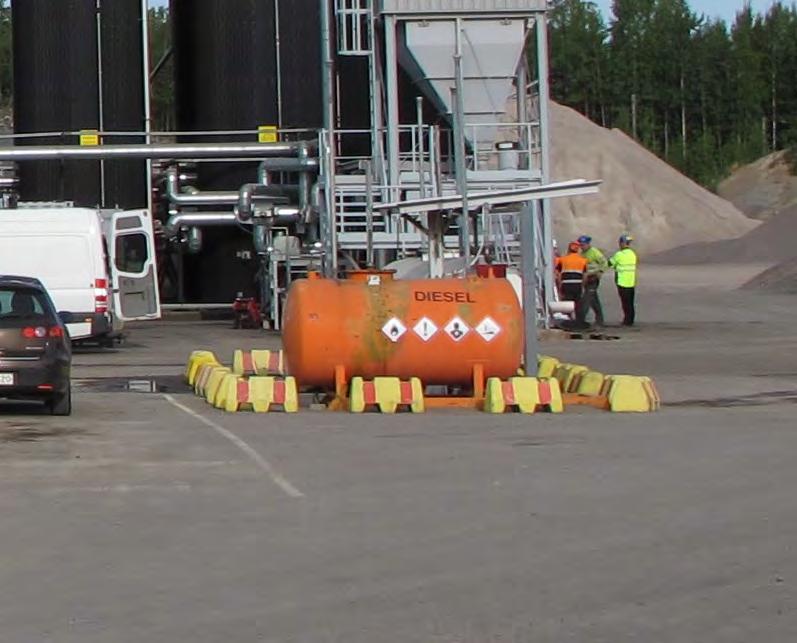

103 12. Ympäristöturvallisuus 12. Polttoainesäiliöt kaksoisvaipalliset ja vaippojen välitila on tyhjä, imeytysaineiden sijainti havaittiin alueella -> Kunnossa merkintä

104 12. Ympäristöturvallisuus 12. Imeytysaineet helposti käytteenotettavissa

105 Pahin vaara on sellainen, jota ei ole havaittu
