PW Hydraulinen pyöräalustainen kaivukone PW 148

Transkriptio

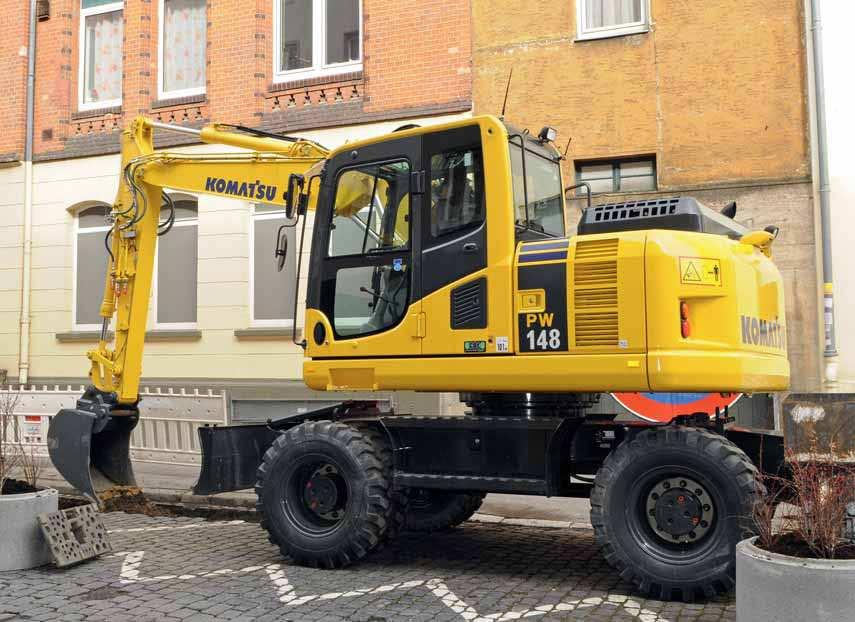

1 PW 148 Hydraulinen pyöräalustainen kaivukone PW148-8 MOOTTORITEHO 90 kw / rpm TYÖPAINO KAUHOJEN TILAVUUDET max. 0,86 m³

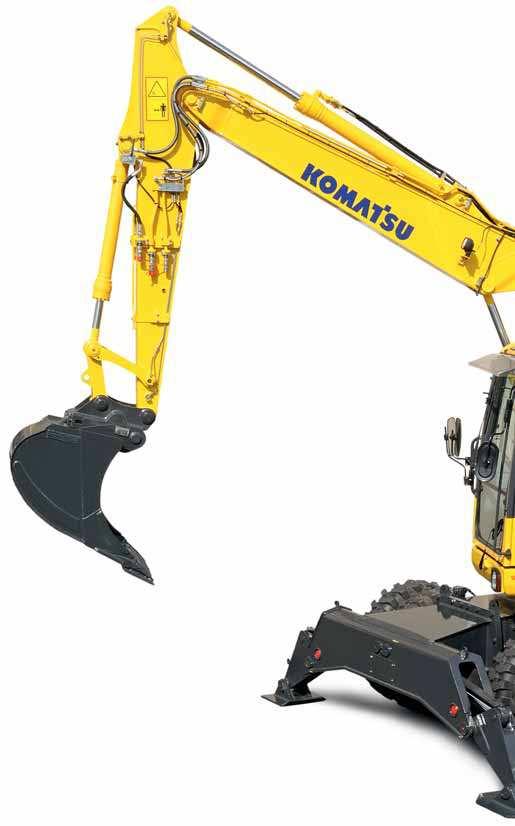

2 Yhdellä silmäyksellä Komatsun asiantuntijat suunnittelivat PW148-8 kaivukoneen peränylityksen poikkeuksellisen lyhyeksi täyttämään kaikki ahtaiden työkohteiden turvalliselle ja tuottavalle työskentelylle asettamat vaatimukset. Tämä pienikokoinen ja monikäyttöinen pyöräalustainen kaivukone on hyvä ratkaisu asutusalueiden tienrakennuskohteisiin. Käyttäjälleen PW148-8 tarjoaa saman korkean suorituskyvyn ja laadun, jota hän on tottunut odottamaan kaikilta Komatsu koneilta. Erittäin monikäyttöinen Kompakti rakenne Lisähydraulipiiri Runsas lisälaitevalikoima Tehokas ja ympäristöystävällinen 2 Erinomaiset ajo-ominaisuudet Pienikulutuksinen ecot3 -moottori Täyttää EU Vaihe IIIA -vaatimukset Komatsun integroitu hydrauliikkajärjestelmä Suuri nostovoima

3 PW148-8 MOOTTORITEHO 90 kw / rpm TYÖPAINO Erinomainen kuljettajan mukavuus KAUHOJEN TILAVUUDET max. 0,86 m³ Leveä, tilava ohjaamo Ilmajousitettu, lämmitettävä istuin Automaattinen ilmastointi Mukavat säilytystilat Laajakuvanäytöllä varustettu TFT -monitori Edistykselliset hallintavivut Proportionaaliset hallintalaitteet Helppokäyttöinen Valinnaiset työtavat Joustava ja monikäyttöinen Kunnossapito helppoa Helppo ja mukava huoltaa Helposti puhdistettava jäähdytin Keskitetty voitelu Suuri TFT-näyttö Sähköinen tankkauspumppu Komatsun satelliittitoiminen koneen valvonta- ja paikannusjärjestelmä 3

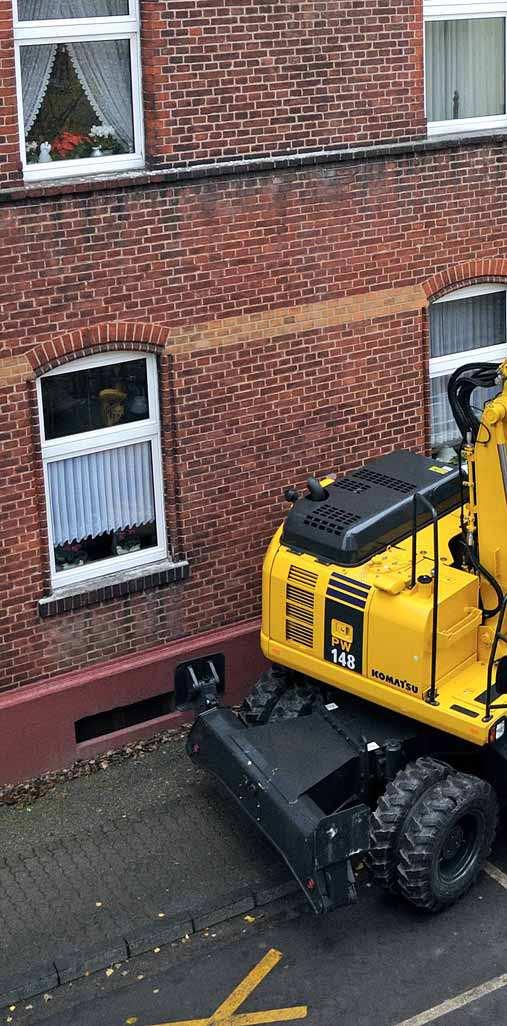

4 Erittäin monikäyttöinen Kompakti rakenne PW148-8 soveltuu erinomaisesti ahtaisiin työkohteisiin. Sen vastapainon peränylitys on vain mm. Asutusalueilla sekä ahtaissa tienrakennus- tai viemäröintikohteissa PW148-8 on erittäin tehokas ja turvallinen sekä kuljettajalle vähemmän huolia aiheuttava työjuhta. Lisähydraulipiiri Erilaisten työlaitteiden kuten kauhojen, vasaroiden tai kahmarikauhojen käyttöä varten PW148-8 mallissa on vakiona lisähydraulipiiri, jota ohjataan hallintavivun päässä olevalla liukukytkimellä. Koneen monikäyttöisyyttä ja joustavuutta lisäävät edelleen valinnaiset toinen lisähydraulipiiri ja hydraulinen pikaliitintoiminto. Runsas lisälaitevalikoima Runsaan puomi-, varsi- ja alustavarustuksen avulla voit varustella PW148-8 koneesi tarkoin kuljetusten, kaivukaavion tai tehtävän asettamien vaatimusten mukaisesti. Koneessasi voi olla esimerkiksi yhdensuuntaisesti liikkuva puskulevy, joka vakauttaa koneesi katujen päällysteitä vaurioittamatta. Kaikkiin puomi- ja varsiyhdistelmiin on saatavana lisähydrauliikat, joilla varmistetaan koneen soveltuvuus kulloinkin tehtäviin töihin. 4

5 5

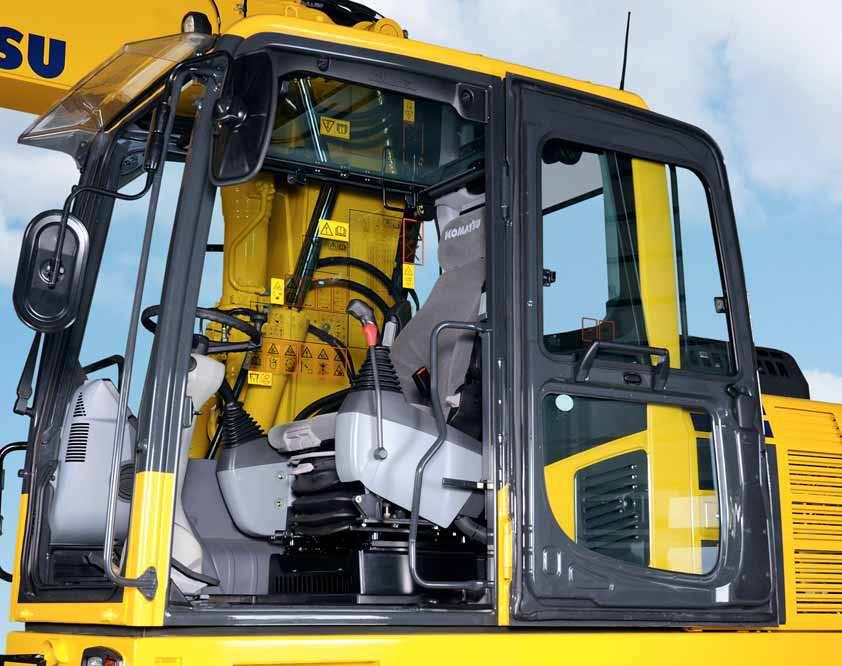

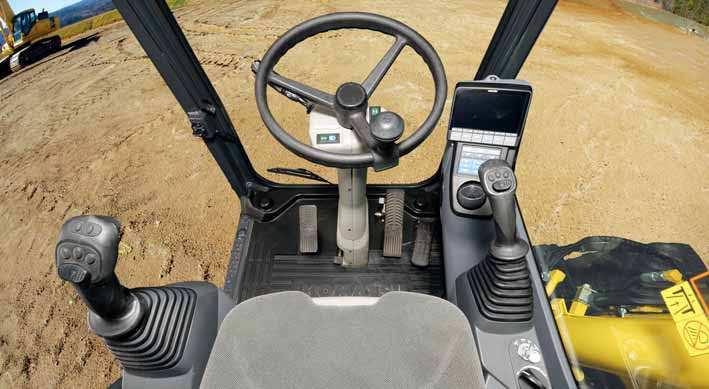

6 Erinomainen kuljettajan mukavuus Leveä, tilava ohjaamo Ohjaamon leveä oviaukko ja kallistuva vasen käsinoja varmistavat helpon ja turvallisen kulun SpaceCab -ohjaamoon. Sisällä ohjaamossa tottuminen miellyttävästi sijoitettuihin kuljettajaystävällisiin hallintalaitteisiin ja valitsimiin käy nopeasti. Ilmajousitettu, lämmitettävä istuin Ristiselän tuella ja runsailla säätömahdollisuuksilla varustettu miellyttävä ilmajousitettu lämmitettävä istuin varmistaa kuljettajalle mukavan olon koko työvuoron kestoajaksi. Istuinta ja sivukonsoleita voidaan säätää erikseen jokaisen kuljettajan mieltymysten mukaisesti. Automaattinen ilmastointijärjestelmä Automaattinen ilmastointi Automaattinen ilmastointilaite on yhdistetty EMMS valvonta ja näyttöjärjestelmään ja asennettu kaikkiin PW148-8 kaivukoneisiin. Automaattikäytössä kuljettajan tarvitsee vain asettaa laitteeseen haluamansa ohjaamon sisälämpötila ja nauttia tasaisesta lämmöstä koko työvuoron ajan. Tuuletustavan voi niin ikään valita joko raitis ilma tai ohjaamossa kierrätetty sisäilma. Mukavat säilytystilat Tilava ohjaamo tarjoaa henkilökohtaisille esineille runsaasti säilytystilaa. Kuljettajan opas ja muut asiakirjat on hyvä säilyttää erityisessä asiakirjatelineessä. Kaikentyyppiset työkalut kulkevat mukana koneen alavaunuun kiinnitetyssä tilavassa (250 litraa) työkalulaatikossa. Mikäli lisätilaa tarvitaan, voidaan toinen samanlainen laatikko sijoittaa alavaunun toiselle puolelle. Kylmä/kuuma eväslaatikko Tilava työkalulaatikko 6

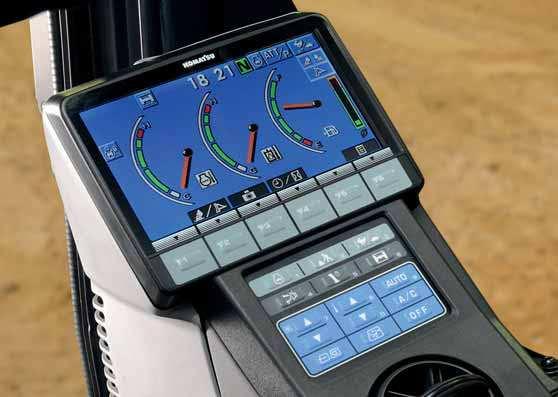

7 Laajakuvanäytöllä varustettu TFT -monitori Turvallisen, tarkan ja juohevan työskentelyn takeena on helppokäyttöinen monitori, joka toimii myös koneen Valvontajärjestelmän (EMMS) näyttöpäätteenä. Useilla eri kielillä saatavat oleelliset toimintatiedot ovat luettavissa yhdellä silmäyksellä. Lisäksi monitorin yksinkertaisten ja helppokäyttöisten kytkimien ja monitoimikatkaisimien avulla kuljettaja saa hetkessä näkyviin runsaasti koneen käyttöön ja toimintaan liittyviä tietoja. 7

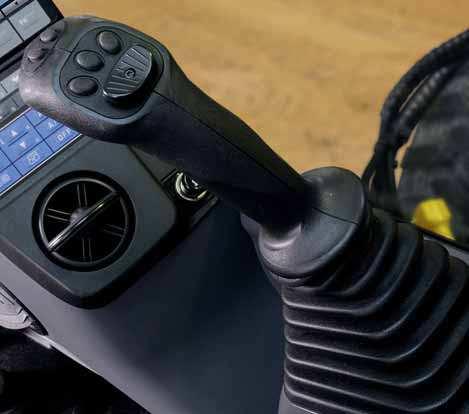

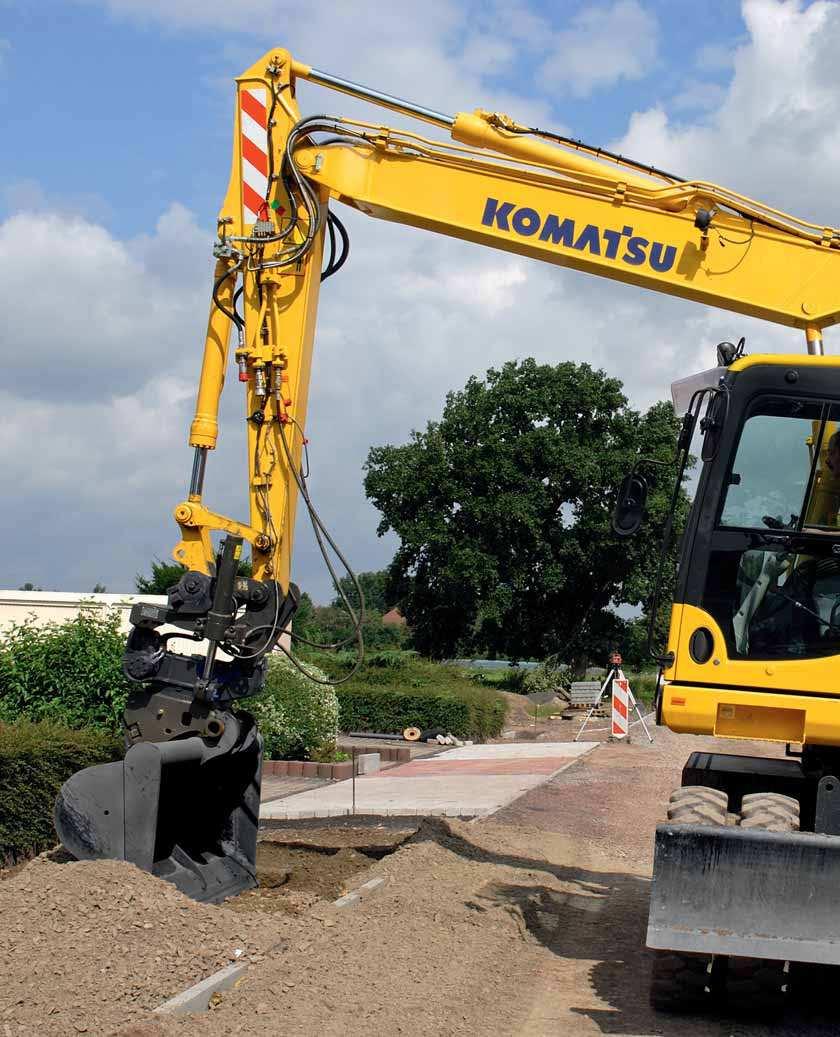

8 Edistykselliset hallintavivut Proportionaaliset hallintalaitteet Proportionaalisella ohjauksella varustetut ergonomiset joystick vivut suunniteltiin ja kehitettiin uudelleen erityisesti pyöräkonekäyttöön. Niissä on vaakatasossa liikkuvat liukukytkimet ensimmäistä työlaitepiiriä varten ja toista valinnasta piiriä varten -ja niiden välityksellä erilaisten ojanperkauskauhojen, lajittelupihtien, kahmarikauhojen, rototilttien ja monien muiden erittäin tarkkaa ohjausta vaativien hydraulisten työlaitteiden hallinta on turvallista ja tarkkaa. Helppokäyttöinen Komatsu PW148-8 mallin hallintajärjestelmä on kuljettajan sormenpäiden ulottuvilla. Peruutuskameraa, alavaunun varusteita ja manuaalista akselilukitusta ohjataan hallintavipujen päissä olevilla painikkeilla. Irrottamatta kättään oikeanpuoleisesta hallintavivusta kuljettaja voi siirtää sen toiminnan puomin ohjaamisesta alavaunun ohjaukseen ja täydelliseen ja tarkkaan yhdensuuntaisesti toimivan puskulevyn hallintaan. 8 Valinnaiset työtavat PW148-8 mallissa on useita valinnaisia työtapoja (täysteho, säästöteho, nostotoiminto, vasarakäyttö jne.) jotka optimoivat suorituskyvyn ja polttoaineen kulutuksen. Säästötyötapaa voidaan säätää siten, että saavutetaan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Työlaitteille ohjautuvaa öljyvirtaa säädetään suoraan kokoluokkansa etevimmästä laajakuvamonitorista. Joustava ja monikäyttöinen PW148-8 on tehtaalla valmisteltu minkä hyvänsä vakiorototiltin käyttöön. Yhdessä valinnaisen hydraulisen pikaliitintoiminnon kanssa se yltää maksimaaliseen monikäyttöisyyteen kaikissa työkohteissa.

9 9

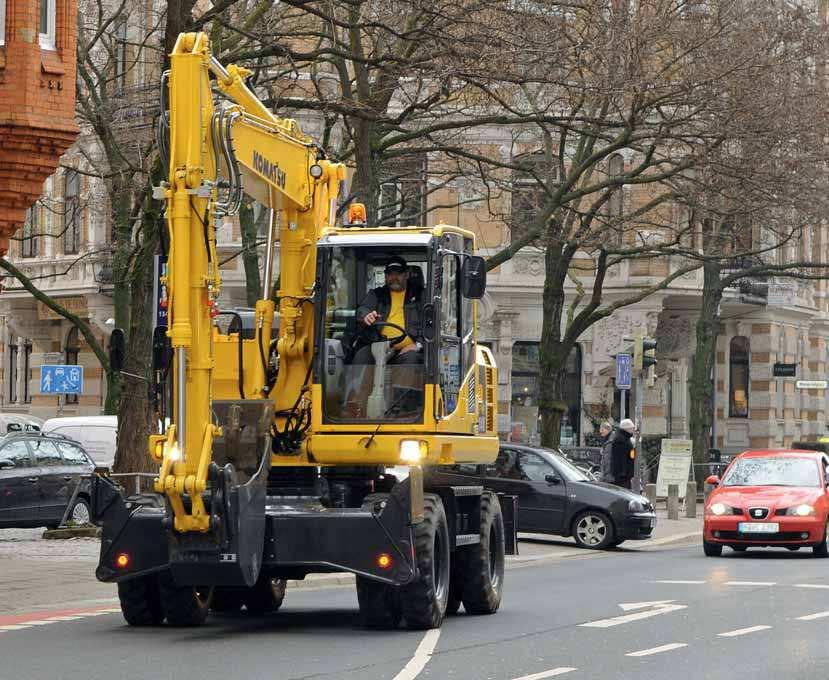

10 Tehokas ja ympäristöystävällinen Erinomaiset ajo-ominaisuudet Pyöräalustaiset kaivukoneet on rakennettu siirtymään nopeasti työkohteesta toiseen. Liikkuvuuden parantamiseksi PW148-8 mallissa on täysin uusittu ajonopeutta tasaisella ja nousuissa nopeuttava voimansiirto. Ajomukavuutta lisäävät vakiovarusteina olevat vakionopeuden säädin ja voimansiirron power-up toiminto. Täyttää EU Vaihe IIIA vaatimukset Komatsun integroitu hydrauliikkajärjestelmä Komatsun ecot3 -moottoriteknologia vähentää typpioksidi- ja hiukkaspäästöjä sekä alentaa polttoaineen kulutusta ja melutasoa. Valmistaja takaa, että Komatsu SAA4D107E-1 on EPA Tier III- ja EU Vaihe IIIA -päästömääräysten mukainen. PW148-8 on nopeasti reagoiva ja tuottava kone, jonka hydrauliikan kaikki pääkomponentit ovat Komatsun suunnittelemia ja valmistamia. Elektronisesti ohjattu suljettu kuormituksen tunnistava hydrauliikkajärjestelmä (CLSS) tarjoaa täydellisen hallinnan sekä eri- että samanaikaisten työliikkeiden aikana - suorituskykyä ja tuottavuutta heikentämättä. Pienikulutuksinen ecot3 moottori Komatsun SAA4D107E-1 -moottori kehittää erinomaisen vääntömomentin ja hyvän suorituskyvyn alhaisilla käyntinopeuksilla aikaisempaa pienemmällä polttoaineen kulutuksella. Tämän ecot3 -moottorin ominaisuuksiin kuuluu uusi palotilan rakenne sekä optimaalinen ruiskutuksen ja palotapahtuman ajoitus. Uuden yhteispaineruiskutusjärjestelmän painetta nostettiin ruiskutuksen ja polttoainetehokkuuden parantamiseksi. Ilmasta ilmaan välijäähdytin viilentää turbon sylintereihin ahtaman ilman lämpötilaa ja pienentää edelleen polttoaineen kulutusta. Komatsu SAA4D107E-1 10

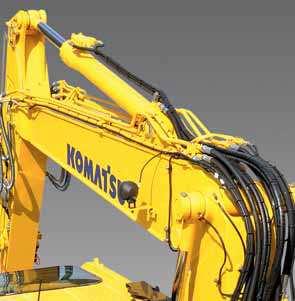

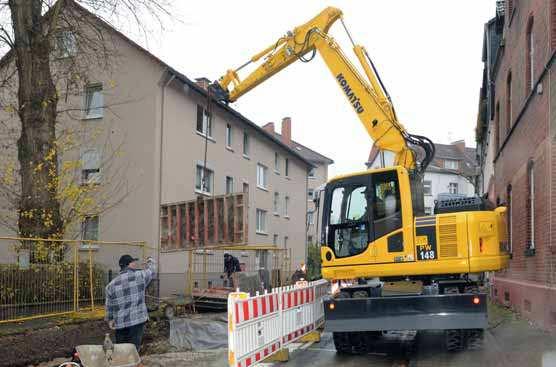

11 Suuri nostovoima Ulkomitoiltaan kokoluokkansa pienimpiin kuuluvan PW148-8 mallin nostokyky on täysin omaa luokkaansa. Tehon, sopusuhtaisten ulkomittojen ja tarkan hallinnan yhdistelmä tekee PW148-8 kaivukoneesta järkevän ratkaisun kapeilla kujilla sekä tienrakennus- ja viemäröintityömailla tehtäviin töihin. 11

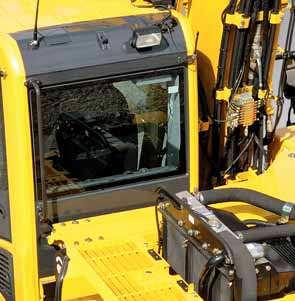

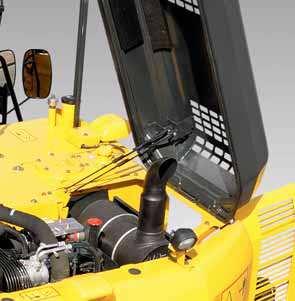

12 Kunnossapito helppoa Helppo ja mukava huoltaa Suuri TFT-näyttö Suuret ovet ja konepeitto avaavat pääsyn kaikkiin päivittäisiin huoltokohteisiin. Keskitetysti asennettujen suodattimien pitkät huoltovälit parantavat koneen käyttövalmiutta. Yksinkertaisten ja helposti ymmärrettävien käyttöohjeiden lisäksi laaja TFT monitori näyttää lisätoimintoja, joita huoltohenkilöstö voi käyttää PW148-8 vianetsintään ja analysointiin ilman kannettavaa tietokonetta tai muita elektronisia lisälaitteita. Helposti puhdistettava jäähdytin Vierekkäin asennetut välijäähdytin ja hydrauliöljyn jäähdytin on helppo puhdistaa ja korjata erikseen mahdollisen vaurion sattuessa. Keskitetty voitelu Sähköinen tankkauspumppu Kaikissa PW148-8 kaivukoneissa on vakiona automaattikatkaisulla varustettu tankkauspumppu helpottamassa tynnyristä tankkaamista. PW148-8 mallissa on keskitetty järjestelmä, jonka välityksellä on mahdollista voidella säännöllisesti kääntyvä runko, puomijärjestelmä ja keskinivel. Valinnainen, täysautomaattinen keskusvoitelujärjestelmä voitelee määrävälein koko koneen pidentäen sen käyttöikää ja parantaen sen jälleenmyyntiarvoa. Keskusvoitelu (lisävaruste) Sähköinen tankkauspumppu 12 Keskitetty huoltopiste

13 13

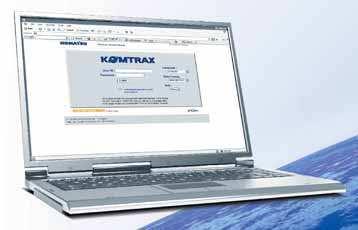

14 Komatsun satelliittitoiminen koneen valvonta- ja paikannusjärjestelmä KOMTRAX auttaa sinua: Täydellinen koneen valvonta KOMTRAX on mullistava koneen paikannus- ja seurantajärjestelmä, joka on suunniteltu säästämään aikaasi ja rahojasi. Voit nyt paikallistaa ja valvoa konettasi koska tahansa ja missä tahansa. Käytä hyväksesi KOMTRAX :n välityksellä koneestasi saatavia arvokkaita tietoja huoltojen suunnittelussa ja koneen suorituskyvyn maksimoinnissa. Lisätietoja KOMTRAX ista saat KOMTRAX -esitteestä konemyyjältäsi. Saat yksityiskohtaiset tiedot siitä, koska konettasi käytetään ja kuinka tuottavasti työtä tehdään. Täydellinen kaluston valvonta Voit valvoa kalustosi koneiden sijaintia koko ajan ja estää luvattoman käytön tai varkauden. Täydelliset tiedot koneen kunnosta ja sijainnista Saat varoitukset, hälytykset ja huomautukset netin tai sähköpostin välityksellä, jolloin voit ryhtyä heti kunnossapitotoimenpiteisiin ja varmistamaan koneen pitkää käyttöikää.

15 KOMTRAX Koneen työskentelyaika Päivittäisellä työaikaraportilla saat koneen tarkat käyttöajat: milloin koneesi käynnistettiin ja milloin se sammutettiin sekä koneen kokonaiskäyttöajan. Kunnossapidon suunnittelu Tuottavuuden ja kunnossapidon tehostamiseksi muistutukset ilmaisevat koska suodattimet ja öljyt on vaihdettava. Paikannus Konelistaus paikallistaa välittömästi kaikki koneesi, jopa ulkomailla olevat. Koneen seuraaminen kuljetuksen aikana Konettasi siirrettäessä KOMTRAX lähettää siirtoa koskevia tietoja kuljetuksen edistymisestä verkkoon tai sähköpostiin ja varmistaa koneen saapumisen määränpäähän. Hälytykset Voit saada hälytystiedot sekä KOMTRAX internetin tai sähköpostin välityksellä. Lisääntynyt turvallisuus Koneen lukitusominaisuus mahdollistaa määrittelemään, milloin moottori voidaan käynnistää. Aitaus -toiminto tekee mahdolliseksi rajata koneen käyttöalueen halutun laajuiseksi ja koneen ylittäessä määritellyt rajat, huomautus rikkeestä toimitetaan on-lineviestinä omistajalle. 15

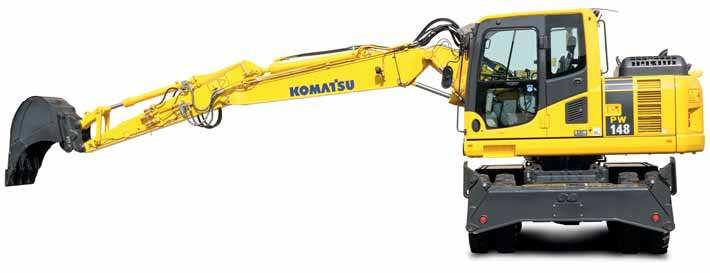

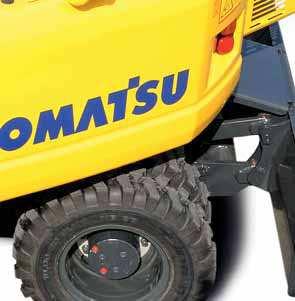

16 Tiukat turvallisuusvaatimukset Lyhyt peränylitys 1,85 m Koska PW148-8 mallin peränylitys on tavanomaisiin malleihin verrattuna huomattavasti lyhyempi, ei kuljettajan tarvitse olla huolissaan vastapainon liikkeestä. Kameravalvonta taakse Vakiovarusteena oleva taakse suunnattu kamera avaa laajakuvanäyttöön poikkeuksellisen hyvän näkymän koneen takana olevalle työalueelle. Ohjaamon kummallakin sivulla olevat kookkaat taustapeilit varmistavat, että näkyvyys ohjaamosta täyttää viimeisimmät ISO -standardin vaatimukset. Optimaalinen työkohteen turvallisuus Komatsun PW148-8:n turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Kuuluva ajohälytin lisää edelleen turvallisuutta työkohteessa. Erittäin kestävät liukastumista estävät tasot - joissa erityinen kitkapinnoite - säilyttävät pitokykynsä pitkään. 16 Turvallista työskentelyä ahtaissa työkohteissa Lyhyt peränylitys vähentää riskiä vastapainon osumisesta esteisiin ja sallii kuljettajan keskittyä täysin työhönsä. Kone pystyy työskentelemään turvallisesti ahtaissa tiloissa ja ympäristössä, jossa on runsaasti erilaisia esteitä. Turvallinen SpaceCab ohjaamo Erityisesti Komatsu-kaivukoneita varten suunniteltu 8 -sarjan ohjaamo, jonka runko on putkirakenteinen. Rakenne on erittäin kestävä ja sietää hyvin koviakin iskuja. Turvavyö pitää kuljettajan turvallisesti sisällä ohjaamossa, jos kone vahingossa pyörähtää ympäri. Tilauksesta Komatsu PW148-8 voidaan varustaa myös ISO Taso 2 putoavilta esineiltä suojaavalla FOPS rakenteella.

17 17

18 Tekniset tiedot MOOTTORI KÄÄNTÖ Malli... Komatsu SAA4D107E-1 Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO ,0 kw / 121 hv ISO 9249 (vauhtipyöräteho)...86,0 kw / 115 hv Sylinterien lukumäärä...4 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 4,5 l Akut V/120 Ah Vaihtovirtalaturi V/60 A Käynnistysmoottori V/4,5 kw Ilmanpuhdistaja... Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva Jäähdyttäjä... Imevä tuuletin Tyyppi... Muuttuvatilavuus mäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle Käännön lukitus...sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä. Käännön nopeus rpm Vääntömomentti knm HYDRAULIJÄRJESTELMÄ Tyyppi...HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Lisähydrauliikka...Spesifikaatiosta riippuen voidaan asentaa jopa 2 lisähydrauliikkaa ja työlaitteen pikakiinnityshydrauliikka Pääpumppu...Säätyvätilavuuksinen mäntäpumppu; puomin, kaivuvarren, kauhan, käännön ja ajon voimanlähteenä Suurin tuotto l/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili bar Ajo bar Kääntö bar Ohjaus...37 bar JARRUT Tyypi... Kaksipiirinen hydraulinen jarrujärjestelmä, jossa erillinen hammaspyöräpumppu Ajojarrut... Poljinkäyttöiset öljykylpylevyjarrut pyörien navoissa Seisontajarru... Sähköisesti ohjatut, jousitoimiset hydraulisesti vapautettavat vaihteistoon vaikuttavat monilevyiset öljykylpyjarrut VOIMANSIIRTO Tyyppi...Täysautomaattinen powershift-vaihteisto, jossa jatkuva nelipyöräveto Ajomoottorit...Yksi muuttuvatilavuuksinen aksiaalimäntämoottori Suurin paine bar Ajotavat... Automaatti + 3 ajotapaa Ajonopeudet Hi / Lo / Ryömintä... 35,0 / 9,0 / 2,5 km/h Lisävarusteena saatavana rajoitin, joka rajoittaa ajonopeuden 20 km/h. Suurin vetovoima Akselin kallistusvara... 10, lukittavissa mihin asentoon hyvänsä ohjaamosta. OHJAUSJÄRJESTELMÄ Ohjaaminen... Hydraulinen ohjausjärjestelmä, jossa oma erillinen hammaspyöräpumppu. Ohjaaminen tapahtuu orbitrol- ja prioriteettiventtiilien välityksellä. Pienin kääntösäde mm (ulommaisen renkaan keskeltä) TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytin l Moottoriöljy l Käännön vaihde... 2,5 l Hydrauliöljysäiliö l Vaihteisto... 4,85 l Tasauspyörästö / etuakseli... 10,5 l Tasauspyörästö / taka-akseli... 9,5 l Etuakselin napa... 2,5 l Taka-akselin napa... 2,0 l Kääntökehän rasva... 10,5 l PÄÄSTÖARVOT Moottorin päästöt... Täyttää EU Vaihe IIIA ja EPA Tier III pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Stage II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,34 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,16 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. 18

19 TYÖPAINOT (NOIN) Alavaunun lisälaite Kiintopuomi Nivelpuomi Ilman lisälaitteita Takapuskulevy Takatukijalka tukijalkaa + puskulevy tukijalkaa Työpaino sisältäen alla mainitun työlaitteen, mm varren, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. Painot ovat ilman kauhaa. KAUHAN MAKSIMITILAVUUS JA PAINO Kiintopuomi Varren pituus 2,1 m 2,5 m Materiaalin ominaispaino alle 1,2 t/m³ 0,86 m³ 600 0,80 m³ 550 0,68 m³ 500 Materiaalin ominaispaino alle 1,5 t/m³ 0,73 m³ 525 0,68 m³ 500 0,58 m³ 450 Materiaalin ominaispaino alle 1,8 t/m³ 0,63 m³ 475 0,50 m³ 450 0,50 m³ 425 Nivelpuomi Varren pituus 2,1 m 2,5 m Materiaalin ominaispaino alle 1,2 t/m³ 0,77 m³ 550 0,71 m³ 525 0,62 m³ 475 Materiaalin ominaispaino alle 1,5 t/m³ 0,65 m³ 500 0,60 m³ 475 0,53 m³ 425 Materiaalin ominaispaino alle 1,8 t/m³ 0,57 m³ 450 0,52 m³ 425 0,45 m³ 400 Maksimikuorma ja paino on laskettu ISO 10567:2007:n mukaan. Taulukon arvot perustuvat kaatokuormaan lastattaessa sivulta täydellä kauhalla ja suurimmalla etäisyydellä. KAIVUVOIMAT Varren pituus 2,1 m 2,5 m Kauhan murtovoima 86 kn 86 kn 86 kn Kauhan murtovoima power max. 93 kn 93 kn 93 kn Varren kaivuvoima 74 kn 62 kn 52 kn Varren kaivuvoima power max. 80 kn 67 kn 56 kn 19

20 Päämitat KIINTOPUOMI Ajoasento A C Varren pituus A B mm mm mm mm mm mm mm * mm mm Varren pituus C D mm mm mm mm mm mm mm mm mm D B Kuljetusasento * Ajoasennossa ilman kauhaa NIVELPUOMI A D B C Ajoasento Varren pituus A B mm mm mm mm mm mm mm * mm mm Varren pituus C D mm mm mm mm mm mm mm mm mm Kuljetusasento * Ajoasennossa ilman kauhaa 20

21

22 Kaivu-ulottuvuudet KIINTOPUOMI A 4 B G 1 F D 2 E C VARREN PITUUS mm mm mm A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm mm E mm kaivannon suurin kaivusyvyys mm mm mm F Suurin kaivuetäisyys mm mm mm G Suurin kaivuetäisyys maan tasossa mm mm mm Pienin kääntösäde mm mm mm 22

23 NIVELPUOMI A 4 B G 1 F D 2 E 3 C VARREN PITUUS mm mm mm A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm mm E mm kaivannon suurin kaivusyvyys mm mm mm F Suurin kaivuetäisyys mm mm mm G Suurin kaivuetäisyys maan tasossa mm mm mm Pienin kääntösäde mm mm mm 23

24 Nostokapasiteetti KIINTOPUOMI 2,5 m 2,1 m Varren pituus 2,5 m 2,1 m Ilman tukijalkoja 2,5 m 2,1 m Puskulevy edessä tai takana Takatukijalka * *1.900 * *1.600 * *7.750 *6.250 * A Ulottuvuus kääntökehän keskeltä *2.350 *2.350 * * * * * * *3.800 *4.150 *4.450 *4.450 * *1.900 *1.900 * * * * * * *3.700 *3.950 *4.350 *4.450 * *1.600 *1.600 * * *2.400 * *2.950 * *2.650 * * *2.700 *3.350 *3.650 *4.150 *4.350 *4.200 * *2.350 *2.350 *2.200 *2.200 * * * * * *3.800 *4.150 *4.450 *4.450 * *1.900 *1.900 *1.800 *1.800 * * * * * *3.700 *3.950 *4.350 *4.450 * *1.600 *1.600 *1.550 *1.550 * *2.400 * *2.950 * *2.650 * * *2.700 *3.350 *3.650 *4.150 *4.350 *4.200 * B Kauhan nostokoukun korkeus *7250 *8300 *7250 * C Nostokapasiteetti, mukaan lukien kauha (440 ) ja vivusto (84 ) ja kauhasylinteri (96 ) Arvo suoraan edessä *4.550 *5.150 *6.050 *6.150 *5.600 * * Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. *8.000 *7.750 *6.250 * *4.850 *5.850 *6.100 *5.850 * *8.300 *6.200 * *4.400 *5.500 *5.950 *5.800 * *9.550 *7.500 *5.850 * *4.550 *5.150 *6.050 *6.150 *5.600 * *8.000 *7.750 *6.250 *5.650 *8.000 *7.750 *6.250 *5.650 *4.850 *5.850 *6.100 *5.850 * *8.300 *6.200 *6.500 *8.300 *6.200 *6.500 *4.400 *5.500 *5.950 *5.800 * * *7.500 *7.500 *5.850 *5.850 *6.600 *6.600 * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta.

25 KIINTOPUOMI 2,5 m 2,1 m Varren pituus 2,5 m 2,1 m Tukitassut + puskulevy Tukijalat edessä ja takana *2.350 *2.200 *2.250 *2.450 *2.900 *3.550 *3.100 *2.350 *2.200 * *3.100 *1.900 *1.800 *1.850 *2.000 *2.300 *2.950 *3.100 *1.900 *1.800 *1.850 * *3.700 *3.950 *4.350 *4.450 *4.050 *1.600 *1.550 *1.550 *1.650 *1.900 *2.350 *2.900 *1.600 *1.550 *1.550 *2.400 *1.650 * * *2.700 *2.700 * * *4.400 *4.400 * * *9.550 *9.550 * * *7.500 *7.500 * * *5.850 *5.850 * * *6.600 *6.600 *2.350 *2.200 *2.250 *2.450 *2.900 *3.550 *3.100 *2.350 *2.200 *2.250 *2.450 * *3.100 *3.800 *3.800 *4.550 *4.550 * *5.150 *5.150 * * * * * *5.600 *5.600 *3.850 *3.850 *1.900 *1.800 *1.850 *2.000 *2.300 *2.950 *3.100 *1.900 *1.800 *1.850 *2.000 *2.300 *2.950 *3.100 *3.700 *3.700 * *4.850 *4.850 * *5.850 *5.850 *8.300 *8.300 * * * * *6.200 *6.200 *4.500 *4.500 *6.500 *6.500 *1.600 *1.550 *1.550 *1.650 *1.900 *2.350 *2.900 *1.600 *2.700 *2.700 *1.550 *3.350 *3.350 *1.550 *2.400 *2.400 *3.650 *3.650 *1.650 * * *1.900 * * *2.350 * *2.900 *3.200 *3.200 *3.800 *4.150 *4.450 *4.450 * *4.550 *4.550 * *8.000 *8.000 * *7.750 *7.750 * * *6.250 *6.250 *3.850 *3.850 *5.650 *5.650 A Ulottuvuus kääntökehän keskeltä B Kauhan nostokoukun korkeus *4.850 *5.850 *6.100 *5.850 * *8.300 *6.200 *6.500 *8.300 *6.200 *6.500 C Nostokapasiteetti, mukaan lukien kauha (440 ) ja vivusto (84 ) ja kauhasylinteri (96 ) Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. *8.000 *7.750 *6.250 *5.650 *8.000 *7.750 *6.250 *5.650 * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. *4.400 *4.400 *5.500 *5.500 *9.550 *9.550 * *7.500 *7.500 * *5.850 *5.850 *4.950 *4.950 *6.600 *

26 Nostokapasiteetti NIVELPUOMI 2,5 m 2,1 m Varren pituus 2,5 m 2,1 m Ilman tukijalkoja 2,5 m 2,1 m Puskulevy edessä tai takana Takatukijalka *2.300 *2.300 * * * *2.300 *2.300 *1.900 *1.900 * * *2.400 * *3.250 * * *2.300 *2.300 *1.900 *1.900 *1.800 *1.800 * *2.400 * *3.250 * * *1.750 *1.750 *1.500 *1.500 * *1.750 * * * *1.400 *1.400 *1.200 *1.200 * * * * * *1.750 *1.750 *1.500 *1.500 * *1.750 * *3.150 * *3.900 * *3.850 * *1.400 *1.400 *1.200 *1.200 *1.100 *1.100 *2.500 * *3.150 * *3.900 * *4.350 * *3.700 * *1.750 *1.500 *1.400 *1.400 *1.500 *1.650 *2.000 *1.750 *1.500 *1.400 * *1.400 *1.200 *1.100 *1.100 *1.150 *1.300 *1.550 *2.050 *1.400 *1.200 *1.100 *1.100 * *1.750 *3.150 *3.900 * *2.500 *3.150 *3.900 *4.350 * *3.650 * * * * *2.050 *2.050 *2.850 * * * *3.350 * *2.850 *2.700 * *3.650 *4.200 *5.100 *6.900 *7.900 *8.050 *7.400 *5.700 *3.350 * *3.450 * *4.000 * *6.450 * *7.550 * *8.000 * *7.550 * *6.150 *2.050 *2.050 *2.850 * *2.700 * *2.950 * *5.050 * *7.200 * *7.900 * *7.750 * *6.750 * *3.350 * *2.850 *2.700 * *3.650 *4.200 *5.100 *6.900 *7900 *8.050 *7.400 *5.700 *3.350 * *3.450 * *4.000 * *6.450 * *7.550 * *8.000 * *7.550 * *6.150 *2.050 *2.050 *2.850 * *2.700 * *2.950 * *5.050 * *7.200 * *7.900 * *7.750 * *6.750 *3.650 * *3.350 *3.450 * *2.850 *2.700 * *3.250 *4.550 *5300 *5.700 *5.800 *5.300 *3.250 *4.550 *5.300 *5.700 *5.800 * *5.000 *5.000 * A Ulottuvuus kääntökehän keskeltä * * B Kauhan nostokoukun korkeus C Nostokapasiteetti, mukaan lukien *4.050 * kauha (440 ) ja vivusto (84 ) ja kauhasylinteri (96 ) Arvo suoraan edessä Arvo suoraan sivulla *4.250 *4.250 * *5.000 *5.000 *7.400 Arvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran *3.500 *3.500 *4.050 *4.050 * * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. *4.250 *4.250 * * *5.000 *5.000 * *3.500 *3.500 *4.050 *4.050 * *4.250 *4.250 *6.250 *6.250 *

27 NIVELPUOMI 2,5 m 2,1 m Varren pituus 2,5 m 2,1 m Tukitassut + puskulevy Tukijalat edessä ja takana *2.300 *1.900 *1.800 *1.800 *1.900 *2.100 *2.600 *1.750 *1.500 *1.400 *1.400 *1.500 *1.650 *2.000 *1.400 *1.200 *1.100 *1.100 *1.150 *1.300 *1.550 *2.050 *2.300 *1.900 *1.800 *1.800 *1.900 *2.100 *2.600 *1.750 *1.500 *1.400 *1.400 *1.500 *1.650 *2.000 *1.400 *1.200 *1.100 *1.100 *1.150 *1.300 *1.550 *2.050 *2.300 *3.650 *1.900 *3.250 *3.250 *4.200 *1.800 * *5.100 *1.800 *2.400 *2.400 * *6.900 *1.900 * * *7900 *2.100 * *8.050 *2.600 * *7.400 *5.700 *1.750 *3.350 *1.500 *3.150 *3.150 *3.450 *1.400 *1.750 *1.750 * *4.000 *1.400 * * *6.450 *1.500 * * *7550 *1.650 * * *8.000 *2.000 * *7.550 * *6.150 *1.400 *2.050 *2.050 *2.850 *1.200 *2.800 *2.800 *2.700 *1.100 *2.500 *2.500 *3.150 *3.150 *2.950 *1.100 * * *5.050 *1.150 * * *7.200 *1.300 * * *7.900 *1.550 * * *7.750 *2.050 * *6.750 *3.650 *4.200 * *3.350 *3.450 * *2.850 *2.700 *2.950 * *5.000 *5.000 *7.400 *7.400 A Ulottuvuus kääntökehän keskeltä *3.500 *3.500 B Kauhan nostokoukun korkeus C Nostokapasiteetti, mukaan lukien *4.050 *4.050 *6.900 *6.900 kauha (440 ) ja vivusto (84 ) ja kauhasylinteri (96 ) Arvo suoraan edessä Arvo suoraan sivulla *4.250 *4.250 *6.250 *6.250 *9.800 *9.800 *2.300 *3.650 *3.650 *1.900 *3.250 *3.250 *4.200 *4.200 *1.800 * *5.100 *5.100 *5.000 *1.800 *2.400 *2.400 * *6.900 *6.900 *1.900 * * * *2.100 * * *2.600 * * *7.400 *5.700 *5.700 *1.750 *3.350 *3.350 *1.500 *3.150 *3.150 *3.450 *3.450 *1.400 *1.750 *1.750 *3.850 *3.850 *4.000 *4.000 *3.500 *1.400 * * *6.450 *6.450 *1.500 * * * *1.650 * * * *4.050 *2.000 * * *6.900 * *6.150 *6.150 *1.400 *2.050 *2.050 *2.850 *2.850 *1.200 *2.800 *2.800 *2.700 *2.700 *1.100 *2.500 *2.500 *3.150 *3.150 *2.950 *2.950 *1.100 * *4.150 *4.150 *5.050 *5.050 *1.150 * * * *1.300 * * * *4.250 *1.550 * * * *6.250 *2.050 * * *9.800 *5.000 Arvo suurimmalla ulottuvuudella Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. *7.400 *3.500 *4.050 *6.900 * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nostokapasiteetista eikä 75% kaatokuormasta. *4.250 *6.250 *

28 Hydraulinen pyöräalustainen kaivukone PW148-8 Vakio- ja lisävarusteet MOOTTORI Komatsu SAA4D107E-1 turboahdettu yhteispaineruiskutuksella varustettu suoraruiskutusdiesel joka täyttää EU vaihe IIIA -päästömääräykset Imevä tuuletin Moottorin imuilman automaattinen esilämmitys käynnistettäessä Moottorin ylikuumenemisen esto Polttoainemittari Puomiston automaattinen hidastus tarkkuustyössä Mahdollisuus käyttää salasanaa käynnistyksen estoon Akut 2 12 V/120 Ah Moottoritilan valo Moottorin lämmitin (dieselkäyttöinen), mahdollisuus etäkäyttöön puhelimella HYDRAULIJÄRJESTELMÄ Sähköohjattu, suljettu, kuorman tunteva hydraulijärjestelmä (E-CLSS; HydrauMind) Pumpun ja moottorin keskinäistä toimintaa optimoiva säätöjärjestelmä (PEMC) 5 tehovalintaa sisältävä järjestelmä: Täysteho, säästöteho, vasarakäyttö, lisälaitekäyttö ja nostot PowerMax toiminto Säädettävät ohjausvivut, puomin, varren, kauhan ja käännön hallintaan. Ohjausvivussa 5 ohjauskatkaisijaa ja proportionaaliset liukukatkaisinohjaukset lisälaitteille, FNR -painike Lisähydrauliikat (HCU-B) Lisähydrauliikat (HCU-C) Hydraulinen pikaliitinvalmius HUOLTO JA KUNNOSSAPITO Polttoaineen automaattinen ilmaus Ilmanpuhdistaja, kaksoiselementtityyppinen, ohjauspaneelissa täyttymisen merkkivalo KOMTRAX Komatsun satelliittitoiminen koneen valvonta- ja paikannusjärjestelmä Koneen valvonta- ja näyttöjärjestelmän (EMMS) monta toimintoa sisältävä värimonitori Työkalut Keskitetty automaattinen voitelu Keskusvoitelu OHJAAMO SpaceCab -ohjaamo: Paineistettu ja tiivistetty, viskoositukien varaan asennettu ohjaamo, jossa sävytetyt turvalasit, häikäisysuojalla varustettu iso kattoikkuna, avattava ohjaamon kattoon lukittava tuulilasin yläosa, irrotettava tuulilasin alaosa, tihkukytkimellä varustettu tuulilasinpyyhkijä, tuulilasin rullakaihdin, savukkeen sytytin, tuhkakuppi, tavarahylly ja lattiamatto Ristiselän tuella varustettu lämmitettävä, ilmajousitettu istuin, jossa säädettävät käsinojat ja kelautuva turvavyö Ilmastointi 12 V ulosotto ohjaamossa Juomapullon pidin ja lehtiteline Kylmä/kuuma eväslaatikko CD radio Säädettävä, jousitettu istuin Tuulilasin alaosan pyyhkijä Aurinkolippa (ei OPG-kivisuojan yhteyteen) TURVALAITTEET Peruutuskamerajärjestelmä Sähköinen äänimerkki Ylikuormituksen esto Lukittava polttoainesäiliö ja konepellit Ajohälytin Tukevat kädensijat, taustapeilit Päävirtakatkaisin Puomin letkurikkoventtiili Varren letkurikkoventtiili Säätösylinterin letkurikkoventtiili Tuulilasin OPG Taso II kivisuoja Kattoikkunan OPG Taso II kivisuoja Peruutuksen merkkivalo (välkkyvä sininen tai valkoinen valo) Peruutushälytin (ns. valkoinen kohina -versio) Sivulta kuvaava kamerajärjestelmä Supervoimakas äänimerkinantolaite (ei liikennekäyttöön hyväksytty) TYÖLAITE Kiintopuomi Nivelpuomi 2,1 m; 2,5 m; varsi Kahmarin tartuntatanko AJO & JARRUT Täysin automaattinen, 3-nopeuksinen vaihteisto ja planetaarialennus pyörien navoissa Automaattisella ja käsikäyttöisellä lukituksella varustettu joustava etuakseli, jonka kallistusvara on 10 Vakionopeuden säädin 20 tai 25 km/h versio Vaihteiston suoja VALAISTUSJÄRJESTELMÄ Työvalot: 2 ylärunko, 1 vastapaino, 1 puomi (vasen) Lisätyövalo puomin oikealle puolelle Xenon -työvalot Vilkkumajakka + takavalo 1 tai 2 lisämajakkaa lisävastapainon päälle Suuritehoiset lisävalot ohjaamon katolle (4) ALAVAUNU Yhdensuuntaisesti nouseva puskulevy (edessä ja/tai takana) sylinterin suojineen 2 tai 4 tukijalkaa sylinterin suojineen Neljä rengasta ja vannetta (paripyörät) PR Neljä rengasta ja vannetta (yhdet pyörät) Nokian paripyörät Lokasuojat MUUT VARUSTEET Vakiovastapaino Sähköinen tankkauspumppu automaattisella ylitäytön estimellä Vakioväri ja tarrat Käyttöohjekirja suomeksi ja kuvitettu varaosakirja Yksi alavaunuun kiinnitetty työkalulaatikko (250 l) Koneen runkoon kiinnitetty lisätyökalulaatikko (250 l) Hydrauliikkajärjestelmän biohajoava öljy Maalaus asiakkaan toivomiin väreihin Muista lisävarusteista saat yksityiskohtaiset tiedot lähimmältä Komatsu-maahantuojan edustajalta vakiovarusteet lisävarusteet Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax VYSS /2010 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja. Powered by TCPDF (
