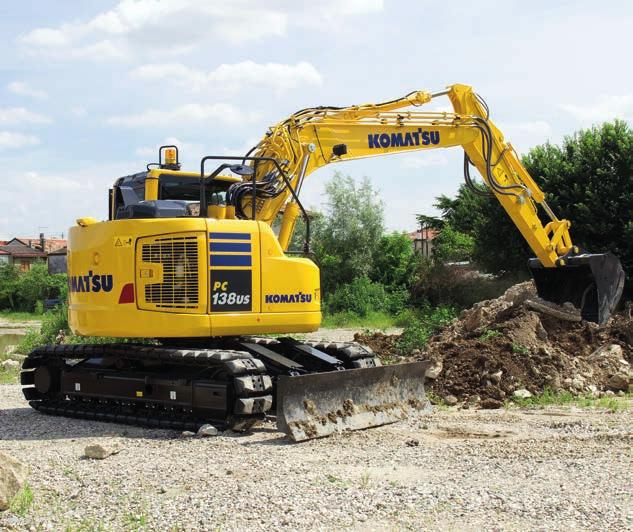

1 EU Vaihe IV moottori HYDRAULINEN KAIVUKONE MOOTTORITEHO 72,6 kw / 97, rpm TYÖPAINO kg KAUHAN TILAVUUS maks. 0,72 m³

2 Yhdellä silmäyksellä MOOTTORITEHO 72,6 kw / 97, rpm TYÖPAINO kg KAUHAN TILAVUUS maks. 0,72 m³ 2

3 POIKKEUKSELLISEN HYVÄ TYÖTEHO JA YMPÄRISTÖYSTÄVÄLLINEN SUORITUSKYKY Tehokas ja ympäristöystävällinen EU Vaihe IV moottori Säädettävä tyhjäkäynnin sammutus Komatsun polttoainetta säästävä teknologia 100% passiivinen pakokaasujen käsittely, ei DPF hiukkassuodatinta Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Lyhyt peränylitys ja poikkeuksellinen stabiliteetti 6 työtapaa Runsas lisälaitevalikoima Ensiluokkainen mukavuus Täysin ilmajousitettu kuljettajan istuin Hiljainen Laajakuvanäyttö Turvallisuus ennen kaikkea Komatsu SpaceCab -ohjaamo Aikaisempaa parempi kamerajärjestelmä KomVision lintuperspektiivinäkymä (lisävaruste) Vapaa-asennon tunnistusjärjestelmä KOMTRAX Komatsun langaton kaluston seurantajärjestelmä 3G mobiili tiedonvälitys Integroitu tiedonvälitysantenni Aiempaa laajemmat käyttötiedot ja raportit Veloitukseton huolto-ohjelma Komatsu -asiakkaille 3

4 Tehokas ja ympäristöystävällinen Korkeampi tuottavuus PC138US-11 on nopea ja tarkka. Sen ominaisuuksiin kuuluvat tehokas Komatsu EU Vaihe IV moottori, Komatsun kuormituksen tunnistava (CLSS) hydrauliikkajärjestelmä ja ensiluokkainen Komatsu mukavuus, jotka takaavat koneelle nopean vasteen ja lyömättömän tuottavuuden kokoluokassaan. Komatsun polttoainetta säästävä teknologia PC138US-11 kuluttaa parhaimmillaan 5% vähemmän polttoainetta kuin edeltäjänsä. Moottorin hallintaa on parannettu. Moottorin käyntinopeuden mukaan säätyvät hydraulipumput takaavat tehokkuuden ja tarkkuuden sekä erillisten että samanaikaisten työliikkeiden aikana. Säädettävä tyhjäkäynnin sammutus Komatsun automaattinen tyhjäkäyntitoiminto sammuttaa moottorin automaattisesti valitun ajan jälkeen koneen jäädessä tyhjäkäynnille. Tämä ominaisuus voidaan helposti ohjelmoida 5 60 minuutin välille, jolloin turha polttoaineen kulutus ja pakokaasupäästöt vähenevät ja käyttökustannukset vastaavasti alenevat. Lisäksi hytin monitorissa näkyvä Eco-mittari ja Eco-vinkit rohkaisevat koneen taloudelliseen käyttöön. 4

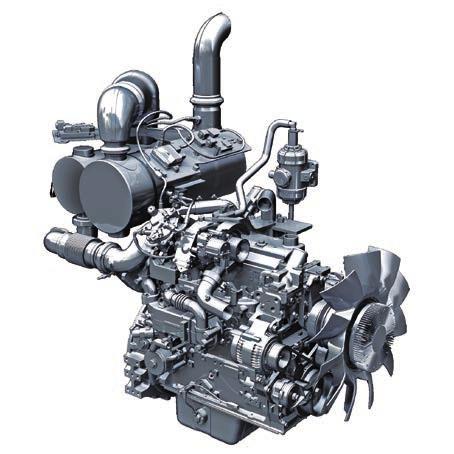

5 SCR KDOC KCCV VFT Komatsu EU Vaihe IV Komatsun EU Vaihe IV moottori on taloudellinen, luotettava ja tehokas. Päästöjen ollessa mahdollisimman alhaiset, moottori aiheuttaa ympäristölle vähemmän haittaa ja auttaa alentamaan käyttökustannuksia sekä sallii kuljettajalle tehdä työtään hyvillä mielin. Jäähdytetty EGR Pakokaasujen jälkikäsittely Jälkikäsittelyjärjestelmään sisältyvät Komatsun hapetuskatalysaattori (KDOC) ja SCR-yksikkö, joka ruiskuttaa oikea-aikaisesti järjestelmään tietyn määrän AdBlue -nestettä hajottaen NOx -päästöt vedeksi (H2O) ja myrkyttömäksi typpikaasuksi (N2). Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. KDOC AdBlue sekoitusputki Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. Säätyvävirtauksinen turboahdin (VFT) Säätää imuilman virtausta. Pakokaasuahtimen turbiinin pyörimisnopeutta säädetään venttiilillä optimaalisen ilmavirran saamiseksi palotilaan kaikissa kuormitus- ja nopeustilanteissa. Pakokaasut ovat puhtaampia ilman mitään teho- tai suorituskykyhäviöitä. Puhtaat pakokaasut Ammoniakin hapetuskatalysaattori NOx päästöjen selektiivinen katalyyttinen vähennys Eco-mittari, Eco-ohjaus ja polttoaineen kulutusmittari Eco taloudellinen ohjaus Polttoaineen kulutustiedot 5

6 Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Tehokas ja hallinnaltaan tarkka Komatsu PC138US-11 on varusteltu siten, että se pystyy kaikkiin edellyttämiisi töihin. Olkoonpa työkohteesi iso tai pieni ja työ kaivamista, maisemointia tai raivausta, Komatsun alkuperäinen hydrauliikkajärjestelmä varmistaa joka hetki optimaalisen tuottavuuden ja hallinnan. 6 työtapaa Vakiona olevat työtavat, power, nosto, vasara, economy, lisälaitteiden power ja lisälaitteiden economy, varmistavat, että PC138US-11 kehittää tarvitsemasi tehon mahdollisimman vähäisellä polttoainemäärällä. Economy-työtapaa voidaan säätää siten, että saavutetaan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Työlaitteille ohjautuvaa öljyvirtaa säädetään suoraan kokoluokkansa etevimmästä laajakuvamonitorista. Runsas lisälaitevalikoima Useiden tarjolla olevien lisävarusteiden kuten kestopäällysteelle tarkoitettujen road-liner telalappujen tai tukipuskulevyn avulla voit varustella PC138US-11 koneesi vastaamaan kuljetusten erikoisvaatimuksia tai työsi vaatimia erikoistarpeita. Sisäänrakennettu monikäyttöisyys Hallintavipuun asennetulla proportionaalisella painikkeella ja jalkapolkimella ohjattava vakiovarusteinen lisähydrauliikkapiiri lisää merkittävästi PC138US-11:n monikäyttöisyyttä. Koneessa on 10 erikseen nimettävää lisälaitteen muistiasetusta. Vakiona olevan pikaliitinhydrauliikan avulla työlaitteen vaihtaminen on entistä helpompaa. Lisätoimintoja vaativien työlaitteiden käyttöä varten koneeseen on saatavana myös toinen lisähydrauliikkapiiri. Lyhyt peränylitys ja poikkeuksellinen stabiliteetti PC138US-11 profiili on pyöristetty ja siinä on mahdollisimman vähän ulokkeita edessä ja takana. Sen lähes olematon peränylitys soveltuu erinomaisesti työskentelyyn ahtaisiin olosuhteisiin ja erityisesti asutusalueille sekä tie-, metsä- ja purkutöihin. Komponenttien optimaalinen sijoittelu takaa poikkeuksellisen hyvän stabiliteetin. Koneen laajaan työalueeseen yhdistettynä tämä vakavuus tekee siitä ihanteellisen ratkaisun purku- ja luiskatöihin, joissa pitkä ulottuma on ehdoton edellytys. Kuormaustöissä tarvittavan riittävän tyhjennyskorkeuden ansiosta kuljettaja pystyy aina tekemään työtään vaivattomasti, tehokkaasti ja luotettavasti. 6

7 7

8 Ensiluokkainen mukavuus Lisääntynyt mukavuus Leveässä Komatsu SpaceCab Erinomainen kuljettajan mukavuus Hiljainen Komatsun tela-alustaiset kaivuko- -ohjaamossa vakiona oleva ilmajou- Vakiona olevan radion lisäksi neet soveltuvat erittäin hyvin ahtaissa sitettu, niskatuellinen ja lämmitettävä PC138US-11 koneessa on lisäpis- tiloissa ja asutusalueilla tehtäviin kuljettajan istuin, johon on liitetty toke ulkoisten laitteiden liittämistä töihin sillä niiden ulkoinen melutaso täysin säädettävät käsinojat, on ja musiikin kuuntelemista varten on erittäin alhainen. Ääntä eristävien sijoitettu keskelle mukavaa ja vähän kaiuttimien kautta. Ohjaamossa on ja vaimentavien materiaalien opti- kuljettajaa rasittavaa työympäristöä. lisäksi kaksi 12-voltin pistoketta. maalinen käyttö alentaa ohjaamon Hyvin sijoitetut ergonomiset hal- Työlaitteiden tarkkaa hallintaa varten melutason ohjaamossa edustusauto- lintalaitteet varmistavat kuljettajan kone on varustettu proportionaalisilla jen tasolle. maksimaalisen tuottavuuden. hallintalaitteilla. 8 Joystick-hallintavivut, joissa proportionaaliset hallintapainikkeet työlaitteita varten MP3 liitin & pullonpidike 12 V & 24 V ulosotto ohjaamossa

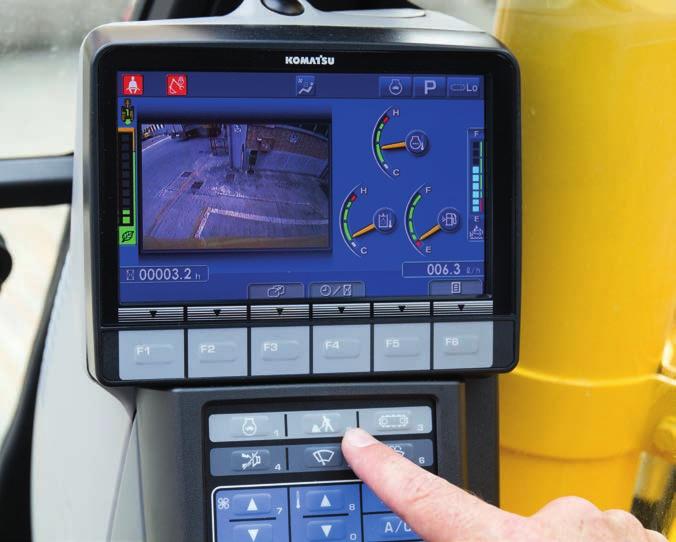

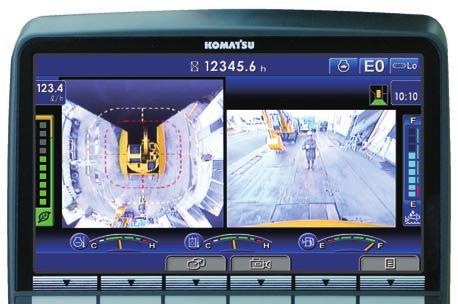

9 Informaatio & kommunikaatio teknologia Alhaisemmat käyttökustannukset Komatsun informaatio- ja tiedotustekniikka myötävaikuttaa käyttökustannusten alentamiseen auttamalla käyttäjiä johtamaan työkohteitaan tehokkaammin. Se nostaa asiakkaiden tyytyväisyyden tasoa ja lisää tuotteittemme kilpailukykyä. Laajakuvanäyttö Suuri määrä toimintoja ja toiminnallista informaatiota on käytettävissä helpoilla ja monitoimisilla kytkimillä 26 eri kielellä ja henkilökohtaisilla asetuksilla. Taaksepäin suunnattu kamera ja AdBlue -nestemäärän mittari on nyt lisätty näytön perusasetuksiin. Kehittyvä tiedonsaanti Tarvittavat tiedot on nyt helpompi löytää kuin koskaan aikaisemmin kehittyneen näyttöpaneelin välityksellä. Tekeillä olevaa työtä koskeva optimaalinen päänäyttö on valittavissa yksinkertaisesti painamalla F3 painiketta. Pikainen toimintatietojen selaus Taaksepäin suunnattu kamera näytöllä Kuljettajan tunnistustoiminto 9

10 Turvallisuus ennen kaikkea Optimaalinen työkohteen turvallisuus Komatsu PC138US-11 kaivukoneen turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Ajo- ja työlaitevipujen neutraali tunnistusjärjestelmä lisää turvallisuutta työkohteessa yhdessä istuinvyön varoittimen ja kuuluvan ajohälyttimen kanssa. Erittäin kestävät liukastumista estävät tasot joissa erityinen kitkapinnoite säilyttävät pitokykynsä pitkään. Kameravalvonta taakse (vakiovaruste) Poikkeuksellinen kuljettajan suojaus Kädensijat ja liukastumista estävät reikälevyt Kameravalvonta taakse Vakiovarusteena oleva taakse suunnattu kamera avaa laajakuvanäyttöön poikkeuksellisen hyvän näkymän koneen takana olevasta työalueesta. Matalaprofiilinen kamera on säädettävä ja vastapainon muotoon integroitu. KomVision saatavana lisävarusteena. Turvallinen SpaceCab ohjaamo ROPS-ohjaamo täyttää ISO :2008 standardin vaatimukset. Ohjaamon teräsputkesta valmistettu runko vaimentaa iskuja ja suojaa kuljettajaa tehokkaasti. Turvavyö pitää kuljettajan sisällä ohjaamossa mahdollisessa onnettomuustilanteessa. Koneeseen on myös saatavana valinnainen ISO Tason 2 vaatimuksia vastaava putoavilta esineiltä suojaava järjestelmä (FOPS), johon kuuluu avattava tuulilasin suoja. Turvallinen kunnossapito Moottorin kuumia alueita ympäröivät lämpösuojat, suojatut tuulettimen hihnat ja hihnapyörät, pumpun ja moottorin välissä oleva seinämä, joka estää hydrauliöljyä suihkuamasta moottorille ja poikkeuksellisen jämäkät kädensijat: Komatsun perinne, jossa korkeinta turvallisuustasoa toteutetaan nopean ja juohevan kunnossapidon varmistamiseksi. 10

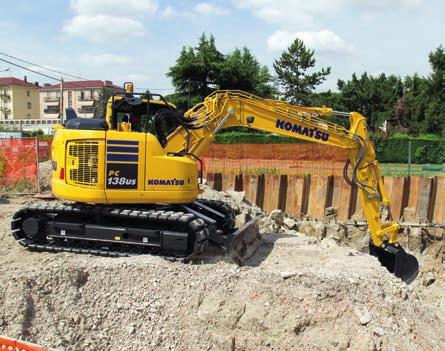

11 Vastapainon kääntösade 1,48 m Tavallisiin kaivukoneisiin verrattuna PC138US-11:n perä on lyhyempi ja siten se vähentää kuljettajan tarvetta tarkastaa liikkuuko koneen takana ketään. Työlaitteen pieni kääntösäde 1,98 m PC138US-11 koneessa puomin nousukulma on suurempi tavanomaiseen pitkäperäiseen koneeseen verrattuna joten työlaitteen etuylitys vähäisempi. Turvallista työskentelyä ahtaissa työkohteissa Koneen pyöristetty profiili helpottaa työskentelyä ahtaissa olosuhteissa tai kohteissa, joissa on lukuisia esteitä. Lyhyt peränylitys vähentää takaosan iskeytymistä esteisiin ja antaa kuljettajalle mahdollisuuden keskittyä työhönsä. KomVision (lisävaruste) 351 mm KomVision lintuperspektiivi-näkymä koneen monitorille luodaan käyttäen 3 kameraa jotka on asennettu koneen sivuille ja taakse. 235 mm 235 mm 235 mm 11

12 Kunnossapito helppoa Näyttöpaneelin kunnossapitonäyttö Suunniteltu helposti huollettavaksi Helppo pääsy moottoritilan huoltokohteisiin: öljysuodatin, öljyn mittatikku, jäähdytysnesteen varasäiliö, polttoainesuodatin ja ilmanpuhdistin. AdBlue säiliö Helppokäyttöisyyden lisäämiseksi AdBlue säiliö on sijoitettu koneen etupuolella olevaa hyvin suojattuun tilaan. AdBlue nestetaso ja mittari Komatsu CARE Komatsu CARE on ohjelma, joka on vakiovaruste kaikissa uusissa Komatsu koneissa. Se kattaa veloituksetta 3 vuotta / 2000 tuntia määräaikaishuollot, joista huolehtivat Komatsun kouluttamat asentajat alkuperäisiä Komatsu -varaosia käyttäen. Lisäksi ohjelma sisältää SCR runkotakuun 5 vuotta / tuntia. Pidennetyt takuut Ostaessasi Komatsun koneen voit käyttää hyödyksesi myös investointisi tuottavuuden varmistamiseksi laadittuja monipuolisia ohjelmia ja palveluja. Esimerkiksi Komatsun pidennetty takuuohjelma sisältää useita erilaisia koneita ja niiden komponentteja suojaavia takuuvaihtoehtoja. Voit valita tarkoin sinun tarpeitasi vastaavan takuun. Ohjelma tähtää käyttökustannusten alentamiseen. Vakiona vedenerotin Pitkäikäiset öljynsuodattimet Komatsun alkuperäisissä hydrauliöljyn suodattimissa käytetään suuren suodatuskyvyn omaavaa suodatusmateriaalia vaihtovälien pidentämiseksi, mikä alentaa merkittävästi kunnossapitokustannuksia. 12

13 KOMTRAX Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. KOMTRAX on käytettävissä tietokoneella, älypuhelimella tai tabletilla. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät langattomasti sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä ilman lisäkustannuksia. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Mukavuus KOMTRAX mahdollistaa kalustosi hallinnan verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Näiden tietojen avulla voidaan ennakoida huollon ja varaosien tarve sekä minimoida vianetsintään kuluva aika. 13

14 Tekniset tiedot MOOTTORI Malli Komatsu SAA4D95LE-7 Tyyppi Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO ,6 kw / 97,3 hv ISO 9249 (moottoriteho) 72,5 kw / 97,2 hv Sylinterien lukumäärä 4 Sylinterimitat, mm halkaisija iskunpituus Iskutilavuus 3,26 l Ilmanpuhdistimen tyyppi Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva Jäähdyttäjä Imevät jäähdyttimen siivet, kennon suojaverkko KÄÄNTÖ Tyyppi Käännön lukitus Käännön nopeus Vääntömomentti AJO & JARRUT Ajon valvontalaitteet Muuttuvatilavuus mäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle Sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä 0-11 rpm 33 knm Kaksi toisistaan erikseen toimivaa polkimilla varustettua ohjaussauvaa Hydrostaattinen Ajon periaate Nousukyky 70%, 35 Ajonopeudet Lo / Hi 2,9 / 5,1 km/h Suurin vetovoima kg Jarrut Hydraulitoimiset levyjarrut kummassakin ajomoottorissa HYDRAULIIKKAJÄRJESTELMÄ Tyyppi HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Lisähydrauliikka Spesifikaatiosta riippuen voidaan asentaa jopa 2 lisähydrauliikkaa ja työlaitteen pikakiinnityshydrauliikka Pääpumppu Säätyvätilavuuksinen mäntäpumppu; puomille, varrelle, kauhalle, käännölle ja ajolle Suurin tuotto 242 l/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili 355 kg/cm² Ajo 355 kg/cm² Kääntö 265 kg/cm² Ohjaus 33 kg/cm² TÄYTTÖMÄÄRÄT Polttoainesäiliö Jäähdytin Moottoriöljy Käännön vaihde Hydrauliöljysäiliö Ajon vaihde (kumpikin) AdBlue säiliö 200 l 16,1 l 11,5 l 2,5 l 69 l 2,1 l 21,1 l ALAVAUNU Rakenne X-runko keskiosana, kotelorakenteiset telarungot Telastot Tyyppi Täysin koteloidut Telalaput (molemmin puolin) 43 Telaketjujen kiristys Yhdistetty jousi/ hydraulinen kiristys Rullat Alarullat (molemmin puolin) 7 Ylärullat (molemmin puolin) 1 PÄÄSTÖARVOT Moottorin päästöt Täyttää EU Vaihe IV -päästömääräykset Äänitaso LwA, ulkoinen melu 99 db(a) (2000/14/EC Vaihe II) LpA, melutaso 72 db(a) ohjaamossa (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi 2,5 m/s² (mittausepävarmuus K = 0,63 m/s²) Vartalo 0,5 m/s² (mittausepävarmuus K = 0,25 m/s²) * Riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. TYÖPAINOT (NOIN) KIINTOPUOMI NIVELPUOMI Kolmiharjaiset telalaput Työpaino Pintapaine Työpaino Pintapaine 500 mm kg 0,48 kg/cm² kg 0,49 kg/cm² 600 mm kg 0,41 kg/cm² kg 0,43 kg/cm² 700 mm kg 0,35 kg/cm² kg 0,38 kg/cm² 500 mm teräsvahvistetut kumitelalaput kg 0,49 kg/cm² kg 0,49 kg/cm² Työpaino sisältäen alla mainitun työlaitteen, 2,5 m varren, 470 kg kauhan, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. Puskulevyn kanssa käytettävä lisävastapaino: kg 14

15 Päämitat ja suoritusarvot PÄÄMITAT E Kokonaiskorkeus ohjaamon kattoon mm F Maavara vastapainon alla 900 mm G Pienin maavara 395 mm H Vastapainon kääntösäde mm I Johto- ja vetopyörien keskiöiden välinen etäisyys mm J Telaston pituus mm K Raideleveys mm L Alavaunun kokonaisleveys 500 mm laput mm Alavaunun kokonaisleveys 600 mm laput mm Alavaunun kokonaisleveys 700 mm laput mm M Telalappujen leveys 500, 600, 700 mm N Telalapun korkeus 20 mm O Ylävaunun korkeus ilman ohjaamoa mm P Ylävaunun leveys mm Q Ylävaunun perän pituus kääntökehän keskiöstä mm R Etäisyys kääntökeskiöstä puskulevylle mm S Puskulevy, suurin nostokorkeus 470 mm T Levyn korkeus 590 mm U Levyn suurin kaivusyvyys 525 mm Alavaunun kokonaisleveys 500 mm laput mm Alavaunun kokonaisleveys 600 mm laput mm P A Q R B O E K L G M C I J F N S T U A B KULJETUSMITAT KIINTOPUOMI NIVELPUOMI Varren pituus 2,5 m 3,0 m 2,5 m A Kuljetuspituus mm mm mm B Kokonaiskorkeus puomin päältä mm mm C Pituus maata vasten (kuljetettaessa) mm mm mm 15

16 Kaivu-ulottuvuudet KIINTOPUOMI A B F G H G.L. C E D (m) VARREN PITUUS 2,5 m 3,0 m A Suurin kaivukorkeus mm mm B Suurin kuormauskorkeus mm mm C Suurin kaivusyvyys mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm E 2,44 m kaivannon suurin kaivusyvyys mm mm F Suurin kaivuetäisyys mm mm G Suurin kaivuetäisyys maan tasossa mm mm H Pienin kääntösäde mm mm Kauhan murtovoima (ISO) dan dan Varren kaivuvoima (ISO) dan dan 16

17 NIVELPUOMI 10 9 H 8 7 A B F G G.L. C E D (m) VARREN PITUUS 2,5 m A Suurin kaivukorkeus mm B Suurin kuormauskorkeus mm C Suurin kaivusyvyys mm D Suurin pystysuoran seinämän kaivusyvyys mm E 2,44 m kaivannon suurin kaivusyvyys mm F Suurin kaivuetäisyys mm G Suurin kaivuetäisyys maan tasossa mm H Pienin kääntösäde mm Kauhan murtovoima (ISO) dan Varren kaivuvoima (ISO) dan 17

18 Nostokapasiteetti KIINTOPUOMI A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauha (400 kg) ja vivusto ja kauhasylinteri Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. 500 mm telalaput Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Varren pituus 7,0 m 6,0 m 4,5 m 3,0 m 1,5 m mm 400 kg 0,5 m³ 6,0 m kg *1.340 *1.340 *1.870 *1.870 *2.670 * ,5 m kg *1.250 *1.250 * * *2.840 * ,0 m kg * * *3.740 * ,5 m kg * * ,0 m kg * * ,5 m kg * * *3.840 * ,0 m kg * *5.760 * ,5 m kg * * * mm 400 kg 0,5 m³ 6,0 m kg *1.650 *1.650 *3.100 * ,5 m kg *1.540 *1.540 * * ,0 m kg * * * *5.880 * ,5 m kg * * ,0 m kg * * ,5 m kg * *4.370 * ,0 m kg * *5.750 * ,5 m kg * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto-kapasiteetista eikä 75% kaatokuormasta. Nostoarvot perustuvat nostoon pelkällä kaivuvarrella. Jos varteen on nostettaessa asennettu lisälaitteita, vähennä kaikkien lisälaitteiden paino ilmoitetuista nostoarvoista. 18
