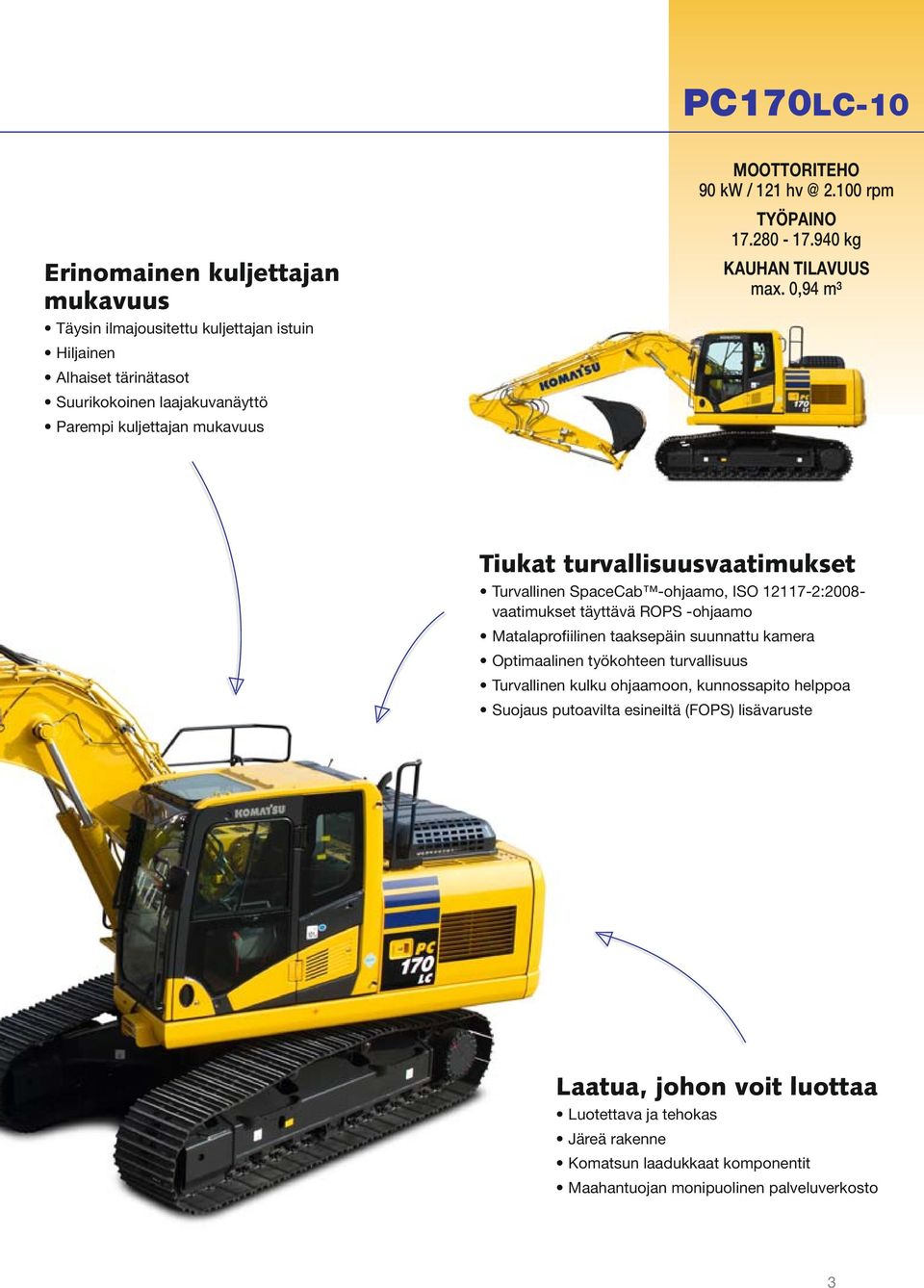

1 PC 170LC Hydraulinen kaivukone PC170LC-10 MOOTTORITEHO 90 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS max. 0,94 m³

2 Yhdellä silmäyksellä EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävillä moottoreilla varustetut Komatsun uusimman sukupolven kaivukoneet jatkavat tinkimättömän laadun ja täydellisen tuotetuen pitkäaikaista perinnettä uudistaen samanaikaisesti sitoutumistamme turvallisuuteen ja ympäristön suojeluun. Aiempaa suurempi nettoteho, alhaisempi polttoaineenkulutus ja vähäisemmät päästöt sekä ilmavirtausta, polttoaineen ruiskutusta ja palamisarvoja säätävä ajanmukainen elektroninen ohjausyksikkö, joka optimoi suorituskyvyn ja vähentää entisestään pakokaasuissa olevia hiukkasia ja typen oksideja vakuuttanee sinut siitä, että 10 sarjan kaivukoneet pitävät lupauksensa erinomaisuudestaan. Tehokas ja ympäristöystävällinen Vähän kuluttava EU Vaihe IIIB/EPA Tier 4 interim moottori Polttoainetta säätävä moottori ja hydrauliikkateknologia Säädettävä eco-mittari ja joutokäynnin varoitus Vähäisempi päästöjen tuotto Komatsun langaton kaluston seurantajärjestelmä Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin 6 työtapaa Runsas lisälaitevalikoima Sisäänrakennettu monikäyttöisyys Suuri nostovoima Veloitukseton huolto-ohjelma Komatsu -asiakkaille 2

3 PC170LC-10 Erinomainen kuljettajan mukavuus Täysin ilmajousitettu kuljettajan istuin Hiljainen Alhaiset tärinätasot Suurikokoinen laajakuvanäyttö Parempi kuljettajan mukavuus MOOTTORITEHO 90 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS max. 0,94 m³ Tiukat turvallisuusvaatimukset Turvallinen SpaceCab -ohjaamo, ISO :2008- vaatimukset täyttävä ROPS -ohjaamo Matalaprofiilinen taaksepäin suunnattu kamera Optimaalinen työkohteen turvallisuus Turvallinen kulku ohjaamoon, kunnossapito helppoa Suojaus putoavilta esineiltä (FOPS) lisävaruste Laatua, johon voit luottaa Luotettava ja tehokas Järeä rakenne Komatsun laadukkaat komponentit Maahantuojan monipuolinen palveluverkosto 3

4 Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Tehokas ja hallinnaltaan tarkka Komatsu PC170LC-10 on varusteltu siten, että se pystyy kaikkiin edellyttämiisi töihin. Olkoonpa työkohteesi iso tai pieni ja työ kaivamista, maisemointia tai raivausta, Komatsun alkuperäinen hydrauliikkajärjestelmä varmistaa joka hetki optimaalisen tuottavuuden ja hallinnan. 6 työtapaa Vakiona olevat työtavat, power, nosto, vasara, economy, lisälaitteiden power ja lisälaitteiden economy, varmistavat, että PC170LC-10 kehittää tarvitsemasi tehon mahdollisimman vähäisellä polttoainemäärällä. Economytyötapaa voidaan säätää siten, että saavutetaan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Työlaitteille ohjautuvaa öljyvirtaa säädetään suoraan kokoluokkansa etevimmästä laajakuvamonitorista. Sisäänrakennettu monikäyttöisyys Hallintavipuun asennetulla proportionaalisella painikkeella ja jalkapolkimella ohjattava vakiovarusteinen lisähydrauliikkapiiri lisää merkittävästi PC170LC-10:n monikäyttöisyyttä. Koneessa on 10 erikseen nimettävää lisälaitteen muistiasetusta. Vakiona olevan pikaliitinhydrauliikan avulla työlaitteen vaihtaminen on entistä helpompaa. Lisätoimintoja vaativien työlaitteiden käyttöä varten koneeseen on saatavana myös toinen lisähydrauliikkapiiri. Runsas lisälaitevalikoima Vaihtoehtoisten kaivuvarsien ja tela-alustojen avulla voit mitoittaa PC170LC-10 vastaamaan erityisesti kuljetuksiin, ulottumiin tai työhön liittyviä vaatimuksia. Kaikkiin puomi- ja varsiyhdistelmiin on saatavana lisähydrauliikat, jotka vastaavat käyttämiesi työlaitteiden tarpeita eri työtehtävissä. Suuri nostovoima Ulkomitoiltaan kokoluokkansa pienimpiin kuuluvan PC170LC-10 mallin nostokyky on täysin omaa luokkaansa. Tehon, sopusuhtaisten ulkomittojen ja tarkan hallinnan yhdistelmä tekee PC170LC-10 kaivukoneesta järkevän ratkaisun kapeilla kujilla sekä tienrakennus- ja viemäröintityömailla tehtäviin töihin. 4

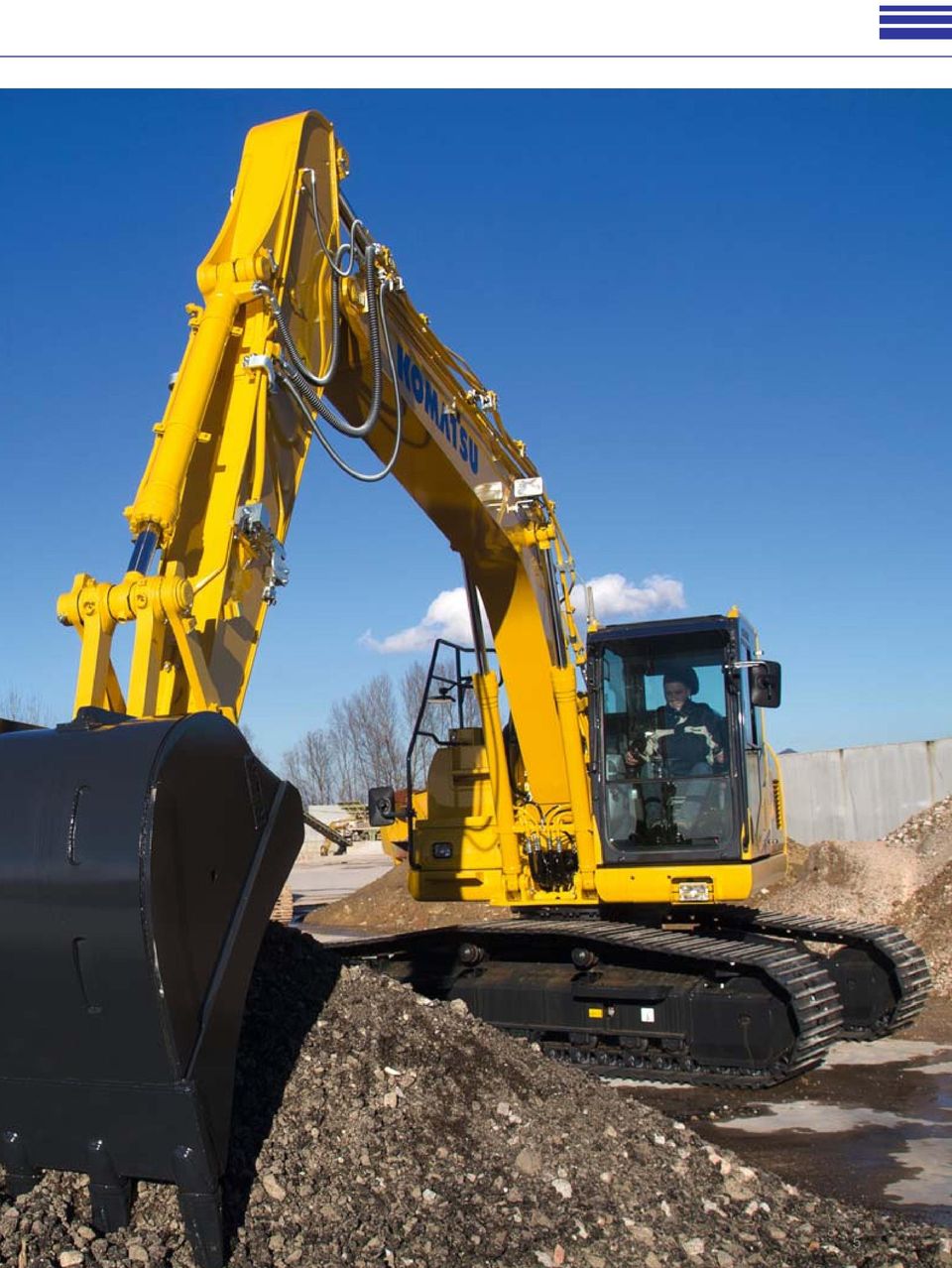

5 5

6 Tehokas ja ympäristöystävällinen Komatsun uutta moottoriteknologiaa PC170LC-10 voimanlähteenä on EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävä ja 90 kw/121 hv tehon kehittävä Komatsu SAA4D107E-2A moottori. Tehon ja polttoainetehokkuuden maksimoimiseksi sekä päästöjen hillitsemiseksi turboahdettu suoraruiskutusmoottori on ilmasta ilmaan välijäähdytetty ja varustettu jäähdytetyllä EGR -pakokaasujen takaisinkierrätysjärjestelmällä. Polttoainetta säätävä moottori ja hydrauliikkateknologia PC170LC-10 mallissa on käyntinopeuden mukaan säätyvä hydraulipumppu ja moottori sekä tyhjäkäyntiautomatiikka. Moottorin ja pumpun uusi ohjausteknologia alentaa polttoaineenkulutusta ja takaa tehokkuuden ja tarkkuuden yksittäisten ja samanaikaisten työliikkeiden aikana. Komatsu hapetuskatalysaattori (KDOC) Yksinkertainen ja tehokas hapetuskatalysaattori eliminoi pakokaasun partikkeleiden regeneroinnin tarpeen ja yksinkertaistaa moottorin ohjausjärjestelmää. Siihen sisältyvä suuritehoinen pakokaasun äänen vaimennin auttaa myös alentamaan moottorin melutasoa. Vaimennin Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. DOC Variable Flow Turbocharger EGR -venttiili Säätyvävirtauksinen turboahdin (VFT) Säätää imuilman virtausta. Pakokaasuahtimen turbiinin pyörimisnopeutta säädetään venttiilillä optimaalisen ilmavirran saamiseksi palotilaan kaikissa kuormitus- ja nopeustilanteissa. Pakokaasut ovat puhtaampia ilman mitään teho- tai suorituskykyhäviöitä. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. EGR -jäähdytin Pakokaasu Elektroninen ohjausyksikkö Ilmavirran säätöventtiili Syöttöpumppu Jäähdytin Pakokaasu Ruiskutussuutin Yhteispainejärjestelmä Vähäisempi päästöjen tuotto PC170LC-10 koneen vakiovarusteisiin kuuluu helppokäyttöinen automaattisella katkaisulla varustettu sähköinen tankkauspumppu. Järjestelmän turvallisuutta lisäävät edelleen suojus ja palamaton vaahtokumi, jotka estävät läikkyneen polttoaineen virtaamisen kohti koneen kuumia alueita. 6

7 Enemmän polttoainetta säästävää teknologiaa Valittavissa oleva moottorin tehontuotto ja säädettävä tyhjäkäynnin sammutus ovat ominaisuuksia, jotka alentavat huomattavasti polttoaineen kulutusta. PC170LC-10 mallin eco-mittari näyttää ohjaamon monitorissa aktiiviset suositukset polttoainesäästöjen maksimoimiseksi. Aktiiviset ECO suositukset ECO ohjausvalikko 7

8 Erinomainen kuljettajan mukavuus Uusi tilava ohjaamo Tilavassa ja leveässä ohjaamossa on uusi täysin ilmajousitettu niskatuellinen lämmitettävä kuljettajan istuin johon on liitetty sivukonsolit. Parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Hiljainen Komatsun 10-sarjan tela-alustaiset kaivukoneet soveltuvat erittäin hyvin ahtaissa tiloissa ja asutusalueilla tehtäviin töihin sillä niiden ulkoinen melutaso on erittäin alhainen. Hitaammin pyörivä tuuletin, tehokkaampi jäähdytin ja ääntä eristävien ja vaimentavien materiaalien optimaalinen käyttö alentaa ohjaamon melutason 10-sarjan kaivukoneissa edustusautojen tasolle. Vaimennettu ohjaamon kiinnitys Komatsu PC170LC-10 kaivukoneen hyvä vakavuus yhdessä tukevan ylävaunun ja monikerroksisen viskoosijousituksen kanssa vähentävät merkittävästi kuljettajaan kohdistuvaa tärinää. Automaattinen ilmastointijärjestelmä Kylmä/kuuma eväslaatikko Joystick-hallintavivut, joissa proportionaaliset hallintapainikkeet työlaitteita varten 8

9 Suurikokoinen laajakuvanäyttö Turvallisen, tarkan ja juohevan työskentelyn takeena on helppokäyttöinen monitori, joka toimii myös koneen valvontajärjestelmän (EMMS) näyttöpäätteenä. Monitorin kielivalikoimaan sisältyy 25 eri kieltä. Helppokäyttöisten kytkimien ja monitoiminäppäimien avulla kuljettaja saa ruudulle lukuisan määrän toimintoja ja koneen käyttötietoja. 9

10 Tiukat turvallisuusvaatimukset Turvallinen SpaceCab ohjaamo Uusi ROPS-ohjaamo täyttää ISO :2008 standardin vaatimukset. Ohjaamon teräsputkesta valmistettu runko vaimentaa iskuja ja suojaa kuljettajaa tehokkaasti. Turvavyö pitää kuljettajan sisällä ohjaamossa mahdollisessa onnettomuustilanteessa. Koneeseen on myös saatavana valinnainen ISO Tason 2 vaatimuksia vastaava putoavilta esineiltä suojaava järjestelmä (FOPS), johon kuuluu avattava tuulilasin suoja. Helppo ja nopea huoltaa Moottorin kuumentuvat osat on peitetty lämpösuojilla. Tuulettimen hihna ja hihnapyörät ovat hyvin suojatut, ja vaurion sattuessa erilliset pumppu- ja moottoriosastot vähentävät tulipalon riskiä estämällä hydrauliikkaöljyn suihkuamisen moottoritilaan. Takaosastaan saranoitua moottorin konepeittoa ympäröi liukastumista estävillä pinnoilla päällystetty huoltotaso, joka varmistaa turvallisen ja helpon pääsyn moottoritilaan joka suunnasta. Turvallisuutta lisäävät edelleen poikkeuksellisen vankat kaiteet. Optimaalinen työkohteen turvallisuus Komatsun PC170LC-10:n turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Kuuluva ajohälytin lisää edelleen turvallisuutta työkohteessa. Erittäin kestävät liukastumista estävät tasot joissa erityinen kitkapinnoite säilyttävät pitokykynsä pitkään. Kameravalvonta taakse Vakiovarusteena oleva taakse suunnattu kamera avaa laajakuvanäyttöön poikkeuksellisen hyvän näkymän koneen takana olevasta työalueesta. Matalaprofiilinen kamera on säädettävä ja vastapainon muotoon integroitu. Lisävarusteena on koneeseen saatavana kamera myös koneen oikealle puolelle. Matalaprofiilinen taaksepäin suunnattu kamera Turvallinen SpaceCab -ohjaamo Tukevat tartuntakaiteet 10

11 11

12 Laatua, johon voit luottaa Luotettava ja tehokas Tuottavuus on avain menestykseen Kaikki PC170LC-10:n pääkomponentit ovat Komatsun suunnittelemia ja valmistamia. Oleelliset koneen toiminnot on tarkoin mitoitettu koneen käyttövarmuuden ja tuottavuuden varmistamiseksi. Järeä rakenne Maksimi lujuus ja kestävyys yhdistettynä huippuluokan asiakaspalveluun ovat Komatsun ajattelumallin kulmakiviä. Koneen rakenteen avainalueissa käytetään yksittäisiä levyjä ja valukappaleita jakamaan rasitusta tasaisesti. Kaivuvarren alapuolelle sijoitetut erittäin kestävät kulutussuojat suojaavat vartta kauhassa olevalta ja sieltä putoavalta materiaalilta. Komatsun laadukkaat komponentit Apunaan uusimmat tietokonesuunnittelun tekniikat Komatsun maailmanlaajuinen tietotaito tuottaa koneita, jotka on suunniteltu, valmistettu ja testattu täyttämään sinun asettamasi korkeimmatkin vaatimukset. Maahantuojan monipuolinen palveluverkosto Komatsun laaja jälleenmyyjä- ja maahantuojaverkosto on valmiina pitämään kalustosi hyvässä kunnossa. Tarpeitasi vastaavat huoltopaketit ja nopeat varaosatoimitukset varmistavat, että sinun Komatsusi säilyttää huippusuorituskykynsä. Yksiosaiset puomilevyt 12

13 13

14 Komatsun langaton kaluston seurantajärjestelmä Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät satelliitin kautta sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Mukavuus KOMTRAX auttaa sinua seuraamaan ja valvomaan kalustoasi verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Pystyt ennakoimaan minkälaista huoltoa ja varaosia koneesi tarvitsee tai voit aloittaa vianetsinnän jo ennen kuin Komatsun huoltomies on saapunut työkohteeseen. 14

15 KOMTRAX Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Verkkoyhteyden kautta sinulla on käytössäsi lukuisia hakuparametreja, joiden avulla voit nopeasti saada tietoja koneista, kuten esim. käyttöaste, ikä ja tietyt ilmoitusviestit ja paljon muuta. Yksinkertainen pylväsdiagrammi näyttää koneesi polttoaineen kulutuksen ja auttaa sinua laskemaan työkohteen kokonaiskustannukset sekä ajoittamaan polttoaineen täydennystoimitukset tapahtuviksi oikeaan aikaan. 15

16 Kunnossapito helppoa Helposti puhdistettavat jäähdyttäjät Saranoitu ilmastointilaitteen jäähdytin ja rinnakkain asennetut jäähdytin ja öljynjäähdytin ovat hyvin esillä ja helpot pitää puhtaana. Hyvin esillä olevat suodattimet ja polttoaineen tyhjennysventtiili Moottorin öljynsuodatin, polttoainesuodattimet ja polttoaineen tyhjennysventtiili on sijoitettu siten, että ne voidaan huoltaa maassa seisten. Kaasujousin kevennetyt konepeiton nostosylinterit Konepeitto on helppo avata ja sulkea kaasujousin kevennettyjen sylinterien avulla. Vakiona kaikkiin uusiin Komatsu EU Stage IIIB koneisiin kuuluva Komatsu CARE huolto-ohjelma sisältää määräaikaishuollot veloituksetta käyttötuntiin saakka. Ohjelma kattaa koneiden määräaikaishuollot 3 vuoden / käyttötunnin ajalla ja maksimissaan neljä huoltokertaa. Ohjelma sisältää myös tarvittavat suodattimet, pois lukien moottorin ilmansuodattimet sekä ilmastoinnin suodattimet. Lisäksi ohjelmaan kuuluvat kaikki öljyt, KOWA (Komatsu Oil Wear Analysis) öljyröntgen, WAI (Walk Around Inspection) silmämääräinen kuntotarkistus. Vedenerotin Vakiovaruste, joka poistaa polttoaineeseen sekoittunutta vettä estäen näin polttoainejärjestelmää vaurioitumasta. Pitkään kestävät öljynsuodattimet Hydrauliikan öljynsuodattimessa käytetään vaihtoväliä pidentävää ja kunnossapitokustannuksia alentavaa suuritehoista suodatinmateriaalia. 16

17 Tekniset tiedot MOOTTORI Malli... Komatsu SAA4D107E-2A Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO kw / 121 hv ISO 9249 (vauhtipyöräteho)...85,7 kw / 115 hv Sylinterien lukumäärä...4 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 4,46 l Akku V/120 Ah Vaihtovirtalaturi V / 60 A Käynnistysmoottori V / 4,5 kw Ilmanpuhdistaja... Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva Jäähdyttäjä...Imevät siivet, kenno varustettu suojaverkolla KÄÄNTÖ Tyyppi... Muuttuvatilavuus mäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle Käännön lukitus...sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä Käännön nopeus rpm Vääntömomentti knm Suurin paine kg/cm² AJO & JARRUT Ajon valvontalaitteet...kaksi toisistaan erikseen toimivaa polkimilla varustettua ohjaussauvaa Ajon periaate... Hydrostaattinen Nousukyky... 70%, 35 Ajonopeudet Lo / Hi...3,0 / 5,5 km/h Suurin vetovoima kg HYDRAULIJÄRJESTELMÄ Tyyppi... HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Pääpumppu... Muuttuvatilavuuksinen mäntäpumppu Puomin, kaivuvarren, kauhan, käännön ja ajon voimanlähteenä Suurin tuotto l/min Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Pääventtiili kg/cm² Ajo kg/cm² Kääntö kg/cm² Ohjaus...33 kg/cm² ALAVAUNU Rakenne... X-runko keskiosana, kotelorakenteiset telarungot Telastot Tyyppi...Täysin koteloidut Telalaput (molemmin puolin)...44 Telaketjujen kiristys... Yhdistetty jousi/hydraulinen kiristys Telarullat Alarullat (molemmin puolin)...7 Ylärullat (molemmin puolin)...2 TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytin... 23,5 l Moottoriöljy... 18,0 l Käännön vaihde... 4,5 l Hydrauliöljysäiliö l Ajon vaihde (kumpikin)... 5,4 l PÄÄSTÖARVOT Moottorin päästöt...täyttää EU Vaihe IIIB ja EPA Tier 4 interim pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Vaihe II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,48 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,23 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. TYÖPAINOT (NOIN) Kiintopuomi Kolmiharjaiset telalaput Työpaino Pintapaine 500 mm kg 0,50 kg/cm² 600 mm kg 0,42 kg/cm² 700 mm kg 0,37 kg/cm² 800 mm kg 0,33 kg/cm² Työpaino sisältäen alla mainitun työlaitteen, 2,6 m varren, 0,65 m³ kauhan, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. 17

18 Päämitat ja suoritusarvot PÄÄMITAT A Ylävaunun leveys mm B Kokonaiskorkeus ohjaamon kattoon mm C Peruskoneen kokonaispituus mm D Peräylitys mm Vastapainon kääntösäde mm E Maavara vastapainon alla mm F Ylävaunun korkeus ilman ohjaamoa mm G Pienin maavara 440 mm H Johto- ja vetopyörien keskiöiden välinen etäisyys mm I Telaston pituus mm J Raideleveys mm K Telalappujen leveys 500, 600, 700, 800 mm L Alavaunun kokonaisleveys 500 mm laput mm Alavaunun kokonaisleveys 600 mm laput Alavaunun kokonaisleveys 700 mm laput Alavaunun kokonaisleveys 800 mm laput mm mm mm A M D B O F E L J G K H I N C KULJETUSMITAT Kiintopuomi Varren pituus 2,25 m 2,6 m 2,9 m M Kuljetuspituus mm mm mm N Pituus maata vasten (kuljetettaessa) mm mm mm O Kokonaiskorkeus puomin päältä mm mm mm 18

19 KAUHAN MAKSIMITILAVUUS JA PAINO Kiintopuomi Varren pituus 2,25 m 2,6 m 2,9 m Materiaalin ominaispaino alle 1,2 t/m³ 0,94 m³ 615 kg 0,94 m³ 615 kg 0,75 m³ 530 kg Materiaalin ominaispaino alle 1,5 t/m³ 0,75 m³ 530 kg 0,75 m³ 530 kg 0,75 m³ 530 kg Materiaalin ominaispaino alle 1,8 t/m³ 0,66 m³ 495 kg 0,66 m³ 495 kg 0,66 m³ 495 kg Maksimikuorma ja paino on laskettu ISO 10567:2007:n mukaan. Taulukon arvot perustuvat kaatokuormaan lastattaessa sivulta täydellä kauhalla ja suurimmalla etäisyydellä. KAIVUVOIMAT Varren pituus 2,25 m 2,6 m 2,9 m Kauhan murtovoima kg kg kg Kauhan murtovoima power max kg kg kg Varren kaivuvoima kg kg kg Varren kaivuvoima power max kg kg kg 19

20 Kaivu-ulottuvuudet KIINTOPUOMI (m) H A B C E D (m) G F VARREN PITUUS 2,25 m 2,6 m 2,9 m A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm mm E mm kaivannon suurin kaivusyvyys mm mm mm F Suurin kaivuetäisyys mm mm mm G Suurin kaivuetäisyys maan tasossa mm mm mm H Pienin kääntösäde mm mm mm 20

21 Muistiinpanot 21

22 Nostokapasiteetti KIINTOPUOMI Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 2,25 m 2,6 m 2,9 m 6,0 m kg *2.600 *2.600 * ,5 m kg * * * ,0 m kg * * * * ,5 m kg * ,0 m kg *6.800 * ,5 m kg * *6.450 * ,0 m kg * *9.600 * ,5 m kg * *7.000 * ,0 m kg *2.150 *2.150 * ,5 m kg *2.100 *2.100 * ,0 m kg * * *8.700 * ,5 m kg * *7.550 * ,0 m kg * *7.350 * ,5 m kg * *4.600 * ,0 m kg * *8.800 * ,5 m kg * * *8.100 * ,0 m kg *1.850 *1.850 * ,5 m kg *1.800 *1.800 * * ,0 m kg * * * *8.350 * ,5 m kg * *7.700 * ,0 m kg * *6.000 * ,5 m kg * * *4.400 * ,0 m kg * *9.250 * ,5 m kg * * * A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauha (495 kg) ja vivusto ja kauhasylinteri Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella 500 mm telalaput Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. KIINTOPUOMI (LISÄVASTAPAINOLLA VARUSTETTUNA) Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m 2,25 m 2,6 m 2,9 m 6,0 m kg *2.600 *2.600 *3.050 * ,5 m kg * * *5.000 * ,0 m kg * * * * * ,5 m kg * ,0 m kg * * *6.800 * ,5 m kg * *6.450 * ,0 m kg * *9.600 * ,5 m kg *4.800 *4.800 *7.000 * ,0 m kg *2.150 *2.150 *3.350 * ,5 m kg *2.100 *2.100 * ,0 m kg * * * * *8.700 * ,5 m kg * * *7.550 * ,0 m kg * *5.350 * ,5 m kg * *4.600 * ,0 m kg * *8.800 * ,5 m kg * * *8.100 * ,0 m kg *1.850 *1.850 *3.300 * ,5 m kg *1.800 *1.800 * * ,0 m kg * * * *8.350 * ,5 m kg * * *7.700 * ,0 m kg * *6.000 * ,5 m kg * * *4.400 * ,0 m kg * *9.250 * ,5 m kg * * *8.850 *8.300 * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto- kapasiteetista eikä 75% kaatokuormasta. 22

23 Muistiinpanot 23

24 Hydraulinen kaivukone PC170LC-10 Vakio- ja lisävarusteet MOOTTORI Komatsu SAA4D107E-2A turboahdettu yhteispaineruiskutuksella varustettu suoraruiskutusdiesel joka täyttää EU Vaihe IIIB ja EPA Tier 4 interim -päästömääräykset Imevät jäähdyttimen siivet, kennon suojaverkko Moottorin imuilman automaattinen esilämmitys käynnistettäessä Moottorin ylikuumenemisen esto Polttoainemittari Puomiston automaattinen hidastus tarkkuustyössä Pysäytys virta-avaimella Mahdollisuus käyttää salasanaa käynnistyksen estoon Vaihtovirtalaturi 24 V / 60 A Käynnistysmoottori 24 V / 4,5 kw Akku 2 12 V/120 Ah HYDRAULIIKKAJÄRJESTELMÄ Sähköohjattu, suljettu, kuorman tunteva hydraulijärjestelmä (E-CLSS; HydrauMind) Pumpun ja moottorin keskinäistä toimintaa optimoiva säätöjärjestelmä (PEMC) Lisähydrauliikat 6 tehovalintaa sisältävä järjestelmä: power, economy, vasarakäyttö, lisälaitteiden power ja lisälaitteiden economy ja nostot PowerMax toiminto Säädettävät ohjausvivut, puomin, varren, kauhan ja käännön hallintaan. Ohjausvivussa 3 katkaisinohjausta ja proportionaaliset liukukatkaisinohjaukset Hydraulinen pikaliitinvalmius Lisähydrauliikka toiminnot ALAVAUNU Telarullien suojat Alavaunun pohjapanssari LC alavaunu 500, 600, 700, 800 mm leveät kolmiharjaiset telalaput OHJAAMO Vahvistettu turvallinen SpaceCab -ohjaamo: Paineistettu ja tiivistetty, viskoositukien varaan asennettu ohjaamo, jossa sävytetyt turvalasit, häikäisysuojalla varustettu iso kattoikkuna, avattava ohjaamon kattoon lukittava tuulilasin yläosa, irrotettava tuulilasin alaosa, tihkukytkimellä varustettu tuulilasinpyyhkijä, tuulilasin rullakaihdin, savukkeen sytytin, tuhkakuppi, tavarahylly ja lattiamatto Lämmitettävä, niskatuella varustettu ilmajousitettu istuin jossa ristiselän tuki, konsoliin kiinnitetyt säädettävät käsinojat ja automaattisesti kelautuva turvavyö Automaattinen ilmastointi 12/24 V pistokkeet Juomapullon pidin ja lehtiteline Kylmä/kuuma eväslaatikko Radio MP3 liitin Tuulilasin alaosan pyyhkijä Aurinkolippa (ei OPG-kivisuojan yhteyteen) HUOLTO JA KUNNOSSAPITO Polttoaineen automaattinen ilmaus Ilmanpuhdistaja, kaksoiselementtityyppinen, ohjauspaneelissa täyttymisen merkkivalo KOMTRAX Komatsun langaton kaluston seurantajärjestelmä Koneen valvonta- ja näyttöjärjestelmän (EMMS) monta toimintoa sisältävä värimonitori Työkalut Komatsu CARE Huoltokohteet TYÖLAITE Kiintopuomi 2,25 m; 2,6 m; 2,9 m varret TURVALAITTEET Peruutuskamerajärjestelmä Sähköinen äänimerkki Ylikuormituksen esto Ajohälytin Puomin letkurikkoventtiili Tukevat kädensijat, taustapeilit Päävirtakatkaisin ISO :2008-vaatimukset täyttävä ROPS -ohjaamo Moottorin hätäsammutuskytkin Varren letkurikkoventtiili OPG tason II vaatimusten mukainen saranoitu tuulilasin suoja (FOPS) Kattoikkunan OPG Taso II kivisuoja AJO & JARRUT Hydrostaattinen 2-nopeuksinen ajojärjestelmä, automaattivaihto nopealle, ajo- ja seisontajarrut Hydrauliset esiohjausvivut ja polkimet ajolle VALAISTUSJÄRJESTELMÄ Työvalot: 2 ylärunko, 1 puomi Lisätyövalot: 4 ohjaamo (eteen), 1 ohjaamo (taakse), 1 puomi, 1 vastapaino, majakka MUUT VARUSTEET Vakiovastapaino Kääntökehän ja tappien rasvauspisteet keskitetty Sähköinen tankkauspumppu automaattisella ylitäytön estimellä Hydrauliikkajärjestelmän biohajoava öljy Lisävastapaino kg Muista lisävarusteista saat yksityiskohtaiset tiedot lähimmältä Komatsu-maahantuojan edustajalta vakiovarusteet lisävarusteet Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax UFISS /2014 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
