PC 138US. Hydraulinen kaivukone PC138US-10. MOOTTORITEHO 72,6 kw / 97, rpm TYÖPAINO kg KAUHAN TILAVUUS max.

Transkriptio

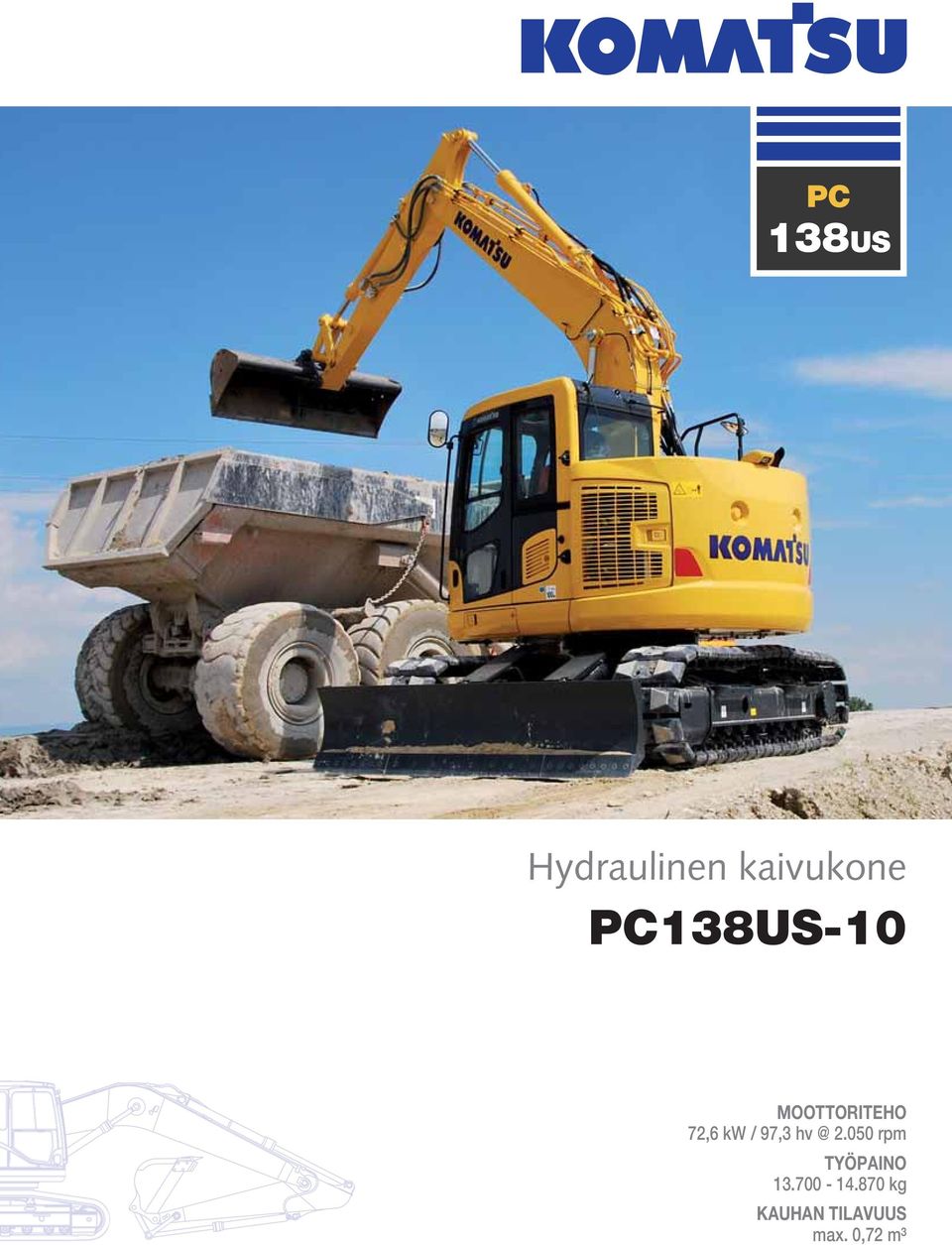

1 PC 138US Hydraulinen kaivukone PC138US-10 MOOTTORITEHO 72,6 kw / 97, rpm TYÖPAINO kg KAUHAN TILAVUUS max. 0,72 m³

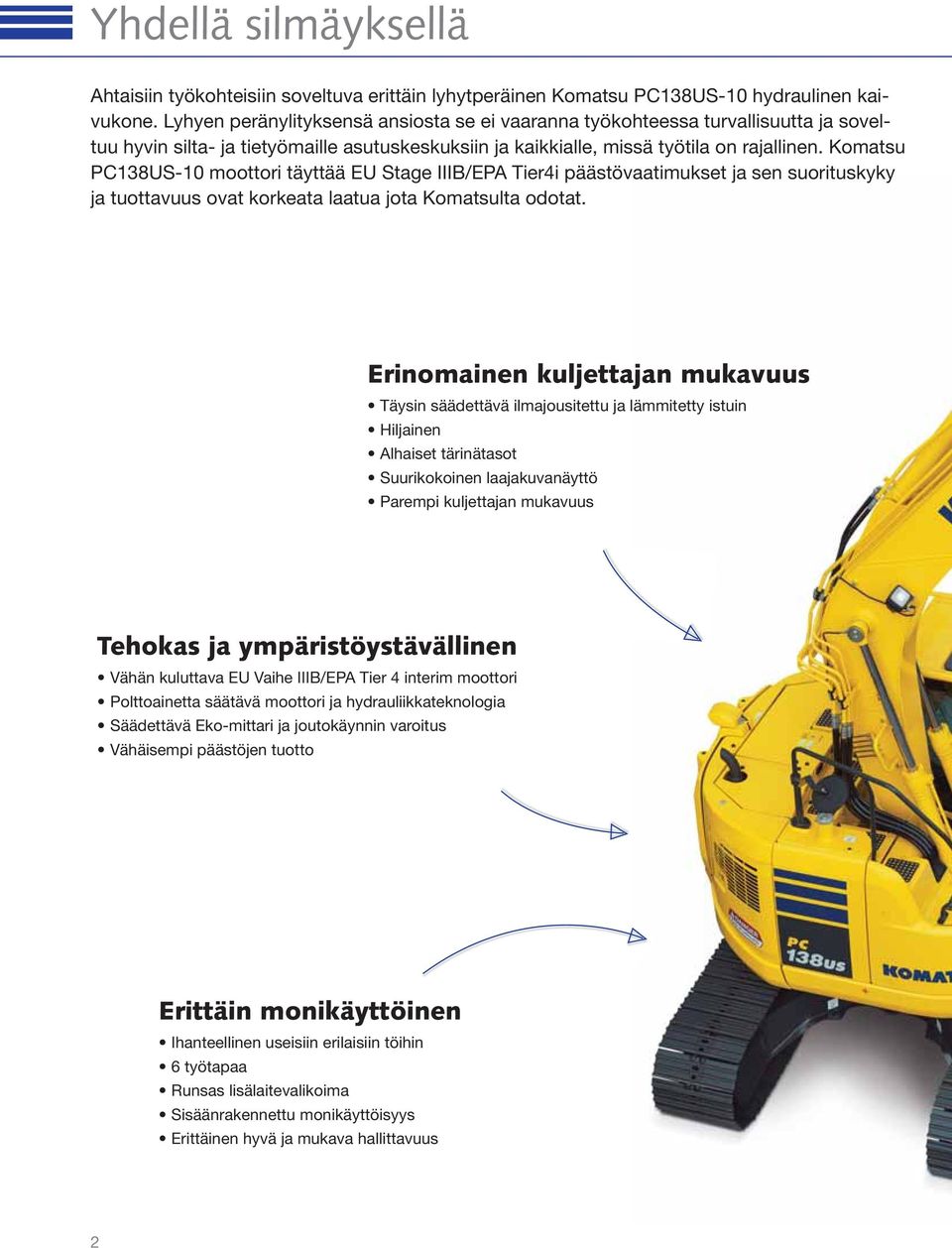

2 Yhdellä silmäyksellä Ahtaisiin työkohteisiin soveltuva erittäin lyhytperäinen Komatsu PC138US-10 hydraulinen kaivukone. Lyhyen peränylityksensä ansiosta se ei vaaranna työkohteessa turvallisuutta ja soveltuu hyvin silta- ja tietyömaille asutuskeskuksiin ja kaikkialle, missä työtila on rajallinen. Komatsu PC138US-10 moottori täyttää EU Stage IIIB/EPA Tier4i päästövaatimukset ja sen suorituskyky ja tuottavuus ovat korkeata laatua jota Komatsulta odotat. Erinomainen kuljettajan mukavuus Täysin säädettävä ilmajousitettu ja lämmitetty istuin Hiljainen Alhaiset tärinätasot Suurikokoinen laajakuvanäyttö Parempi kuljettajan mukavuus Tehokas ja ympäristöystävällinen Vähän kuluttava EU Vaihe IIIB/EPA Tier 4 interim moottori Polttoainetta säätävä moottori ja hydrauliikkateknologia Säädettävä Eko-mittari ja joutokäynnin varoitus Vähäisempi päästöjen tuotto Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin 6 työtapaa Runsas lisälaitevalikoima Sisäänrakennettu monikäyttöisyys Erittäinen hyvä ja mukava hallittavuus 2

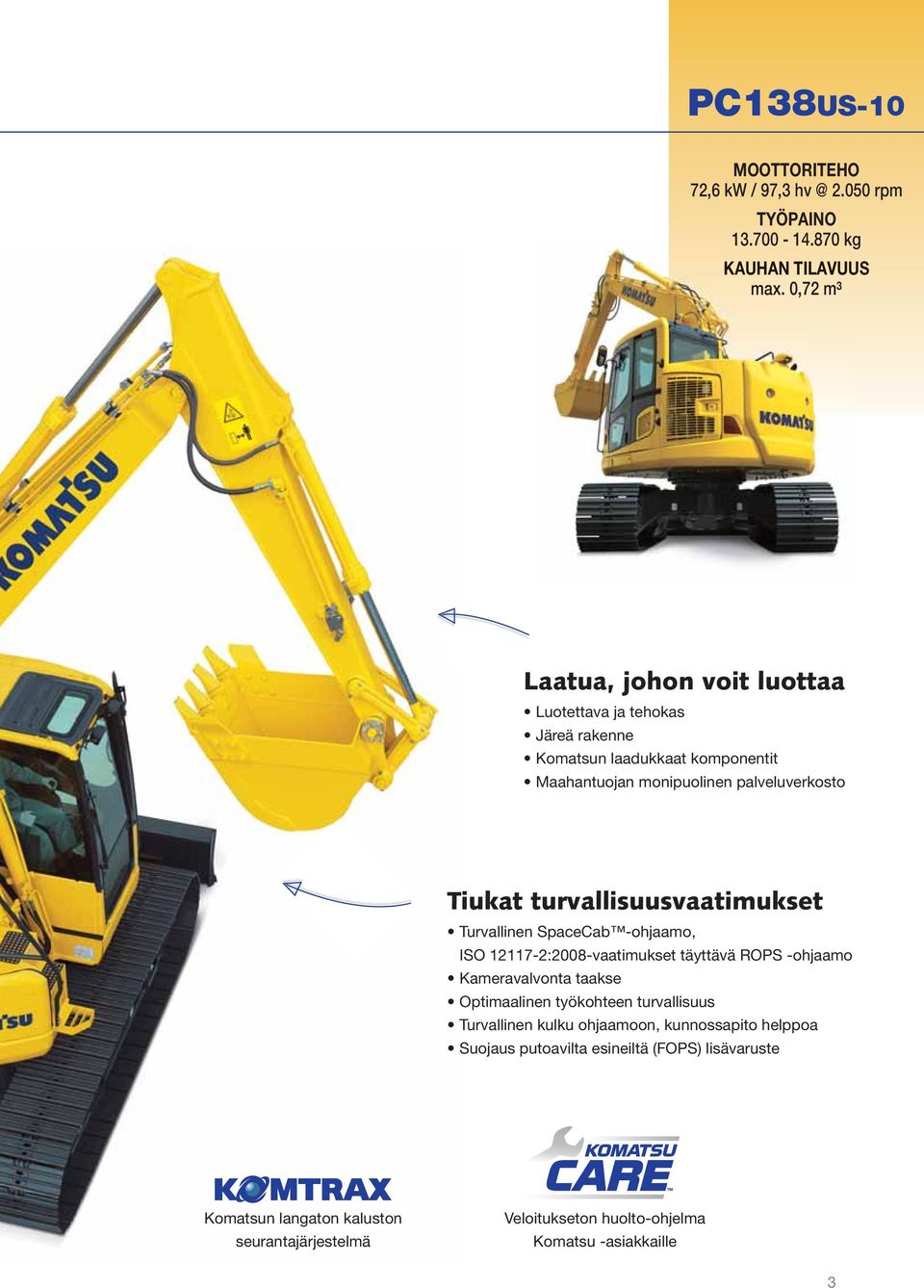

3 PC138US-10 MOOTTORITEHO 72,6 kw / 97, rpm TYÖPAINO kg KAUHAN TILAVUUS max. 0,72 m³ Laatua, johon voit luottaa Luotettava ja tehokas Järeä rakenne Komatsun laadukkaat komponentit Maahantuojan monipuolinen palveluverkosto Tiukat turvallisuusvaatimukset Turvallinen SpaceCab -ohjaamo, ISO :2008-vaatimukset täyttävä ROPS -ohjaamo Kameravalvonta taakse Optimaalinen työkohteen turvallisuus Turvallinen kulku ohjaamoon, kunnossapito helppoa Suojaus putoavilta esineiltä (FOPS) lisävaruste Komatsun langaton kaluston seurantajärjestelmä Veloitukseton huolto-ohjelma Komatsu -asiakkaille 3

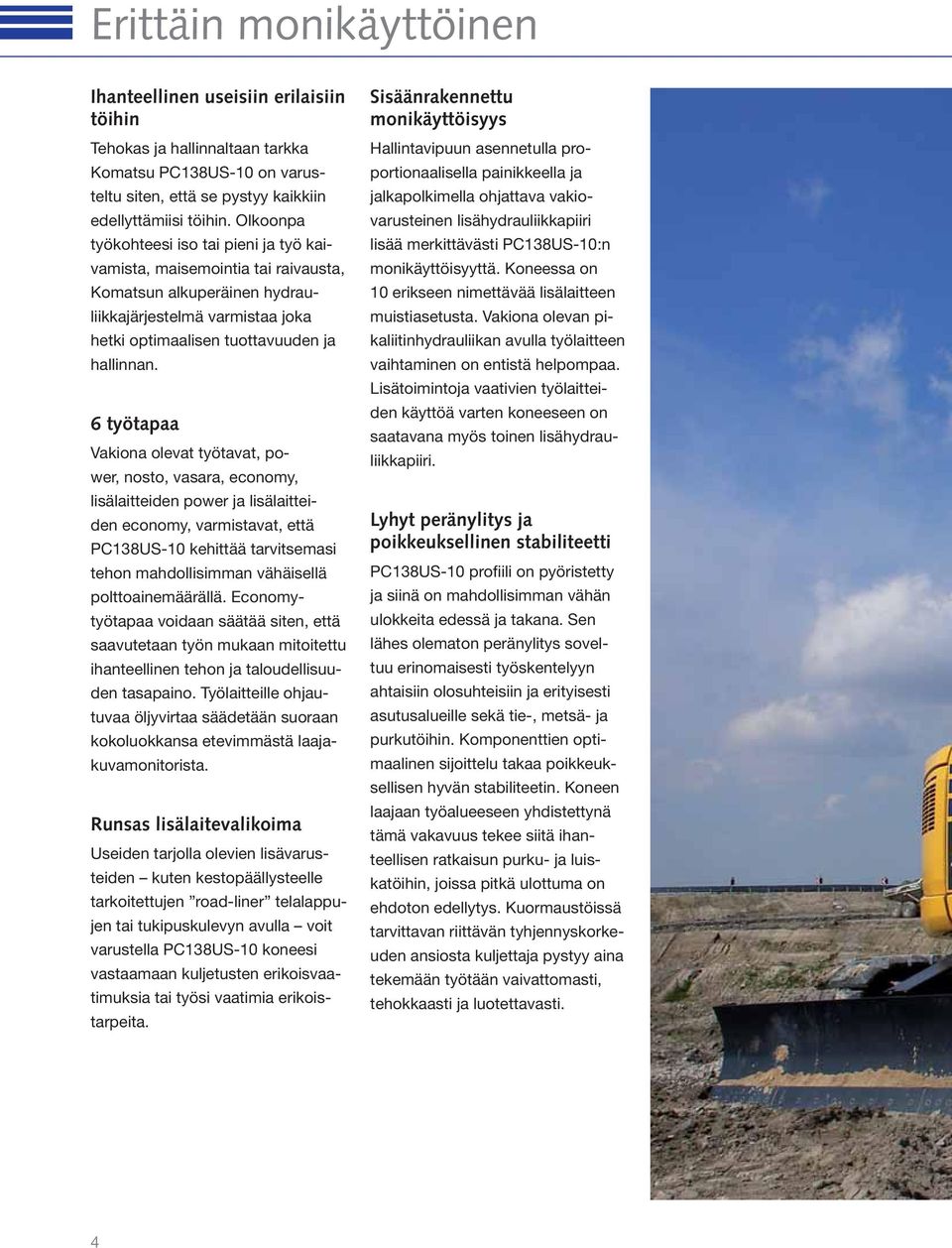

4 Erittäin monikäyttöinen Ihanteellinen useisiin erilaisiin töihin Tehokas ja hallinnaltaan tarkka Komatsu PC138US-10 on varusteltu siten, että se pystyy kaikkiin edellyttämiisi töihin. Olkoonpa työkohteesi iso tai pieni ja työ kaivamista, maisemointia tai raivausta, Komatsun alkuperäinen hydrauliikkajärjestelmä varmistaa joka hetki optimaalisen tuottavuuden ja hallinnan. 6 työtapaa Vakiona olevat työtavat, power, nosto, vasara, economy, lisälaitteiden power ja lisälaitteiden economy, varmistavat, että PC138US-10 kehittää tarvitsemasi tehon mahdollisimman vähäisellä polttoainemäärällä. Economytyötapaa voidaan säätää siten, että saavutetaan työn mukaan mitoitettu ihanteellinen tehon ja taloudellisuuden tasapaino. Työlaitteille ohjautuvaa öljyvirtaa säädetään suoraan kokoluokkansa etevimmästä laajakuvamonitorista. Runsas lisälaitevalikoima Useiden tarjolla olevien lisävarusteiden kuten kestopäällysteelle tarkoitettujen road-liner telalappujen tai tukipuskulevyn avulla voit varustella PC138US-10 koneesi vastaamaan kuljetusten erikoisvaatimuksia tai työsi vaatimia erikoistarpeita. Sisäänrakennettu monikäyttöisyys Hallintavipuun asennetulla proportionaalisella painikkeella ja jalkapolkimella ohjattava vakiovarusteinen lisähydrauliikkapiiri lisää merkittävästi PC138US-10:n monikäyttöisyyttä. Koneessa on 10 erikseen nimettävää lisälaitteen muistiasetusta. Vakiona olevan pikaliitinhydrauliikan avulla työlaitteen vaihtaminen on entistä helpompaa. Lisätoimintoja vaativien työlaitteiden käyttöä varten koneeseen on saatavana myös toinen lisähydrauliikkapiiri. Lyhyt peränylitys ja poikkeuksellinen stabiliteetti PC138US-10 profiili on pyöristetty ja siinä on mahdollisimman vähän ulokkeita edessä ja takana. Sen lähes olematon peränylitys soveltuu erinomaisesti työskentelyyn ahtaisiin olosuhteisiin ja erityisesti asutusalueille sekä tie-, metsä- ja purkutöihin. Komponenttien optimaalinen sijoittelu takaa poikkeuksellisen hyvän stabiliteetin. Koneen laajaan työalueeseen yhdistettynä tämä vakavuus tekee siitä ihanteellisen ratkaisun purku- ja luiskatöihin, joissa pitkä ulottuma on ehdoton edellytys. Kuormaustöissä tarvittavan riittävän tyhjennyskorkeuden ansiosta kuljettaja pystyy aina tekemään työtään vaivattomasti, tehokkaasti ja luotettavasti. 4

5 5

6 Tehokas ja ympäristöystävällinen Komatsun uutta moottoriteknologiaa PC138US-10 voimanlähteenä on EU Vaihe IIIB/EPA Tier 4 interim vaatimukset täyttävä ja 72,6 kw/97,3 hv tehon kehittävä Komatsu SAA4D95LE-6 moottori. Tehon ja polttoainetehokkuuden maksimoimiseksi sekä päästöjen hillitsemiseksi turboahdettu suoraruiskutusmoottori on ilmasta ilmaan välijäähdytetty ja varustettu jäähdytetyllä EGR -pakokaasujen takaisinkierrätysjärjestelmällä. Polttoainetta säätävä moottori ja hydrauliikkateknologia PC138US-10 mallissa on käyntinopeuden mukaan säätyvä hydraulipumppu ja moottori sekä tyhjäkäyntiautomatiikka. Moottorin ja pumpun uusi ohjausteknologia alentaa polttoaineenkulutusta ja takaa tehokkuuden ja tarkkuuden yksittäisten ja samanaikaisten työliikkeiden aikana. Komatsu hapetuskatalysaattori (KDOC) Yksinkertainen ja tehokas hapetuskatalysaattori eliminoi pakokaasun partikkeleiden regeneroinnin tarpeen ja yksinkertaistaa moottorin ohjausjärjestelmää. Siihen sisältyvä suuritehoinen pakokaasun äänen vaimennin auttaa myös alentamaan moottorin melutasoa. Vaimennin Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. KVFT DOC EGR -venttiili Komatsu säätyvävirtauksinen turboahdin (KVFT) Säätää imuilman virtausta. Pakokaasuahtimen turbiinin pyörimisnopeutta säädetään venttiilillä optimaalisen ilmavirran saamiseksi palotilaan kaikissa kuormitus- ja nopeustilanteissa. Pakokaasut ovat puhtaampia ilman mitään teho- tai suorituskykyhäviöitä. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. EGR -jäähdytin Pakokaasu Elektroninen ohjausyksikkö Ilmavirran säätöventtiili Syöttöpumppu Jäähdytin Pakokaasu Ruiskutussuutin Yhteispainejärjestelmä Vähäisempi päästöjen tuotto PC138US-10 koneen vakiovarusteisiin kuuluu helppokäyttöinen automaattisella katkaisulla varustettu sähköinen tankkauspumppu. Järjestelmän turvallisuutta lisäävät edelleen suojus ja palamaton vaahtokumi, jotka estävät läikkyneen polttoaineen virtaamisen kohti koneen kuumia alueita. 6

7 Enemmän polttoainetta säästävää teknologiaa Valittavissa oleva moottorin tehontuotto ja säädettävä tyhjäkäynnin sammutus ovat ominaisuuksia, jotka alentavat huomattavasti polttoaineen kulutusta. PC138US-10 mallin Eco-mittari näyttää ohjaamon monitorissa aktiiviset suositukset polttoainesäästöjen maksimoimiseksi. Aktiiviset ECO suositukset ECO ohjausvalikko 7

8 Erinomainen kuljettajan mukavuus Uusi tilava ohjaamo Leveässä ja tilavassa ohjaamossa on uudenmallinen jousitettu ja lämmitetty istuin niskatuella. Istuinta on helppo säätää pituus- ja korkeussuunnissa nostovivun välityksellä. Lisäksi kuljettaja voi säätää käsinojan asentoa ja konsolien sijaintia mieltymyksensä mukaan. Kallistettava selkänoja kääntyy täysin lepoasentoon niskatukea irrottamatta. Hiljainen Komatsun 10-sarjan tela-alustaiset kaivukoneet soveltuvat erittäin hyvin ahtaissa tiloissa ja asutusalueilla tehtäviin töihin sillä niiden ulkoinen melutaso on erittäin alhainen. Hitaammin pyörivä tuuletin, tehokkaampi jäähdytin ja ääntä eristävien ja vaimentavien materiaalien optimaalinen käyttö alentaa ohjaamon melutason 10-sarjan kaivukoneissa edustusautojen tasolle. MP3 liitin Parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Vaimennettu ohjaamon kiinnitys Komatsu PC138US-10 kaivukoneen hyvä vakavuus yhdessä tukevan ylävaunun ja monikerroksisen viskoosijousituksen kanssa vähentävät merkittävästi kuljettajaan kohdistuvaa tärinää. Joystick-hallintavivut, joissa proportionaaliset hallintapainikkeet työlaitteita varten Deluxe istuin 8

9 Suurikokoinen laajakuvanäyttö Turvallisen, tarkan ja juohevan työskentelyn takeena on helppokäyttöinen monitori, joka toimii myös koneen valvontajärjestelmän (EMMS) näyttöpäätteenä. Monitorin kielivalikoimaan sisältyy 25 eri kieltä. Helppokäyttöisten kytkimien ja monitoiminäppäimien avulla kuljettaja saa ruudulle lukuisan määrän toimintoja ja koneen käyttötietoja. 9

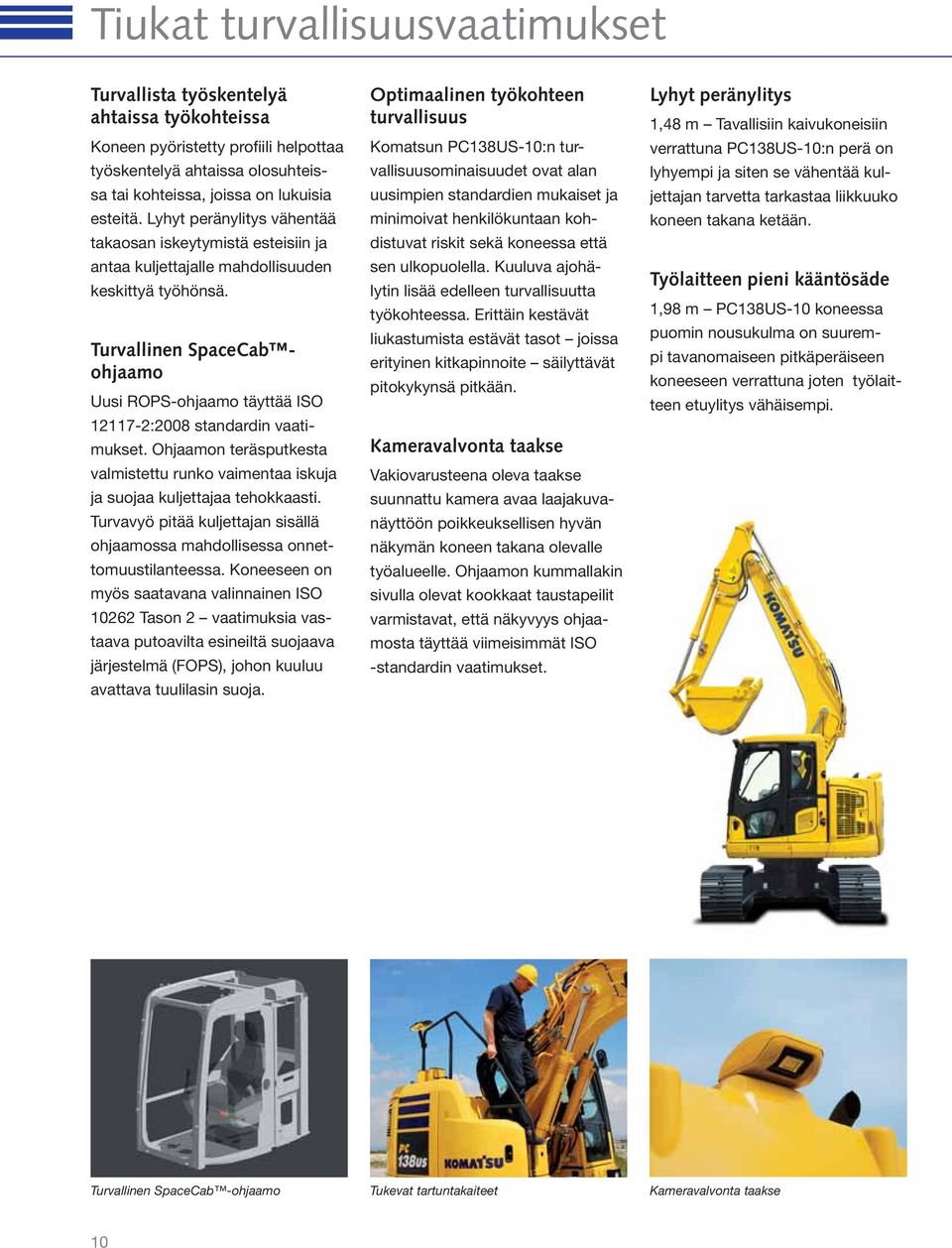

10 Tiukat turvallisuusvaatimukset Turvallista työskentelyä ahtaissa työkohteissa Koneen pyöristetty profiili helpottaa työskentelyä ahtaissa olosuhteissa tai kohteissa, joissa on lukuisia esteitä. Lyhyt peränylitys vähentää takaosan iskeytymistä esteisiin ja antaa kuljettajalle mahdollisuuden keskittyä työhönsä. Turvallinen SpaceCab ohjaamo Uusi ROPS-ohjaamo täyttää ISO :2008 standardin vaatimukset. Ohjaamon teräsputkesta valmistettu runko vaimentaa iskuja ja suojaa kuljettajaa tehokkaasti. Turvavyö pitää kuljettajan sisällä ohjaamossa mahdollisessa onnettomuustilanteessa. Koneeseen on myös saatavana valinnainen ISO Tason 2 vaatimuksia vastaava putoavilta esineiltä suojaava järjestelmä (FOPS), johon kuuluu avattava tuulilasin suoja. Optimaalinen työkohteen turvallisuus Komatsun PC138US-10:n turvallisuusominaisuudet ovat alan uusimpien standardien mukaiset ja minimoivat henkilökuntaan kohdistuvat riskit sekä koneessa että sen ulkopuolella. Kuuluva ajohälytin lisää edelleen turvallisuutta työkohteessa. Erittäin kestävät liukastumista estävät tasot joissa erityinen kitkapinnoite säilyttävät pitokykynsä pitkään. Kameravalvonta taakse Vakiovarusteena oleva taakse suunnattu kamera avaa laajakuvanäyttöön poikkeuksellisen hyvän näkymän koneen takana olevalle työalueelle. Ohjaamon kummallakin sivulla olevat kookkaat taustapeilit varmistavat, että näkyvyys ohjaamosta täyttää viimeisimmät ISO -standardin vaatimukset. Lyhyt peränylitys 1,48 m Tavallisiin kaivukoneisiin verrattuna PC138US-10:n perä on lyhyempi ja siten se vähentää kuljettajan tarvetta tarkastaa liikkuuko koneen takana ketään. Työlaitteen pieni kääntösäde 1,98 m PC138US-10 koneessa puomin nousukulma on suurempi tavanomaiseen pitkäperäiseen koneeseen verrattuna joten työlaitteen etuylitys vähäisempi. Turvallinen SpaceCab -ohjaamo Tukevat tartuntakaiteet Kameravalvonta taakse 10

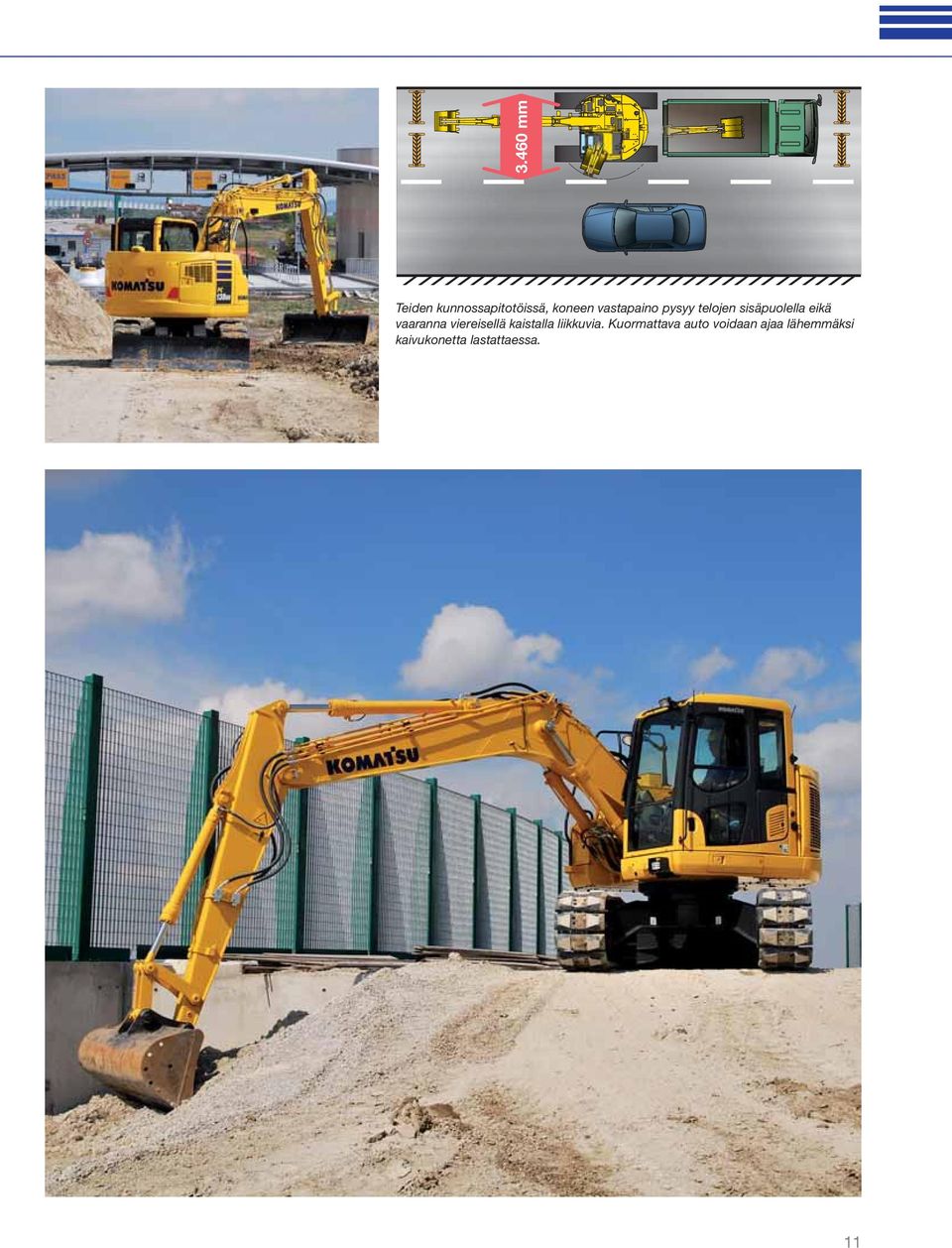

11 3.460 mm Teiden kunnossapitotöissä, koneen vastapaino pysyy telojen sisäpuolella eikä vaaranna viereisellä kaistalla liikkuvia. Kuormattava auto voidaan ajaa lähemmäksi kaivukonetta lastattaessa. 11

12 Laatua, johon voit luottaa Luotettava ja tehokas Tuottavuus on avain menestykseen Kaikki PC138US-10:n pääkomponentit ovat Komatsun suunnittelemia ja valmistamia. Oleelliset koneen toiminnot on tarkoin mitoitettu koneen käyttövarmuuden ja tuottavuuden varmistamiseksi. Järeä rakenne Maksimi lujuus ja kestävyys yhdistettynä huippuluokan asiakaspalveluun ovat Komatsun ajattelumallin kulmakiviä. Koneen rakenteen avainalueissa käytetään yksittäisiä levyjä ja valukappaleita jakamaan rasitusta tasaisesti. Kaivuvarren alapuolelle sijoitetut erittäin kestävät kulutussuojat suojaavat vartta kauhassa olevalta ja sieltä putoavalta materiaalilta. Komatsun laadukkaat komponentit Apunaan uusimmat tietokonesuunnittelun tekniikat Komatsun maailmanlaajuinen tietotaito tuottaa koneita, jotka on suunniteltu, valmistettu ja testattu täyttämään sinun asettamasi korkeimmatkin vaatimukset. Maahantuojan monipuolinen palveluverkosto Komatsun laaja jälleenmyyjä- ja maahantuojaverkosto on valmiina pitämään kalustosi hyvässä kunnossa. Tarpeitasi vastaavat huoltopaketit ja nopeat varaosatoimitukset varmistavat, että sinun Komatsusi säilyttää huippusuorituskykynsä. 12

13 13

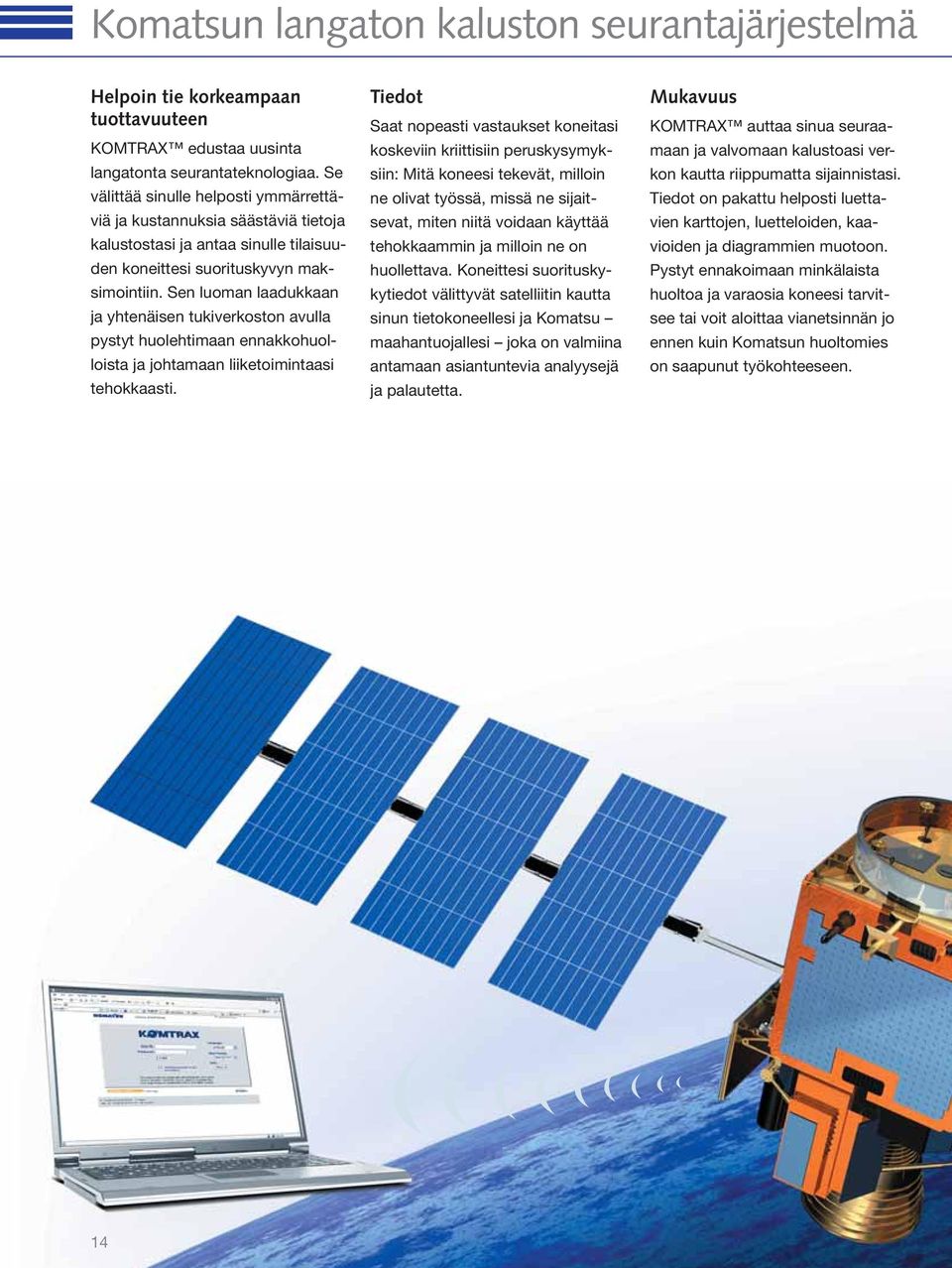

14 Komatsun langaton kaluston seurantajärjestelmä Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät satelliitin kautta sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Mukavuus KOMTRAX auttaa sinua seuraamaan ja valvomaan kalustoasi verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Pystyt ennakoimaan minkälaista huoltoa ja varaosia koneesi tarvitsee tai voit aloittaa vianetsinnän jo ennen kuin Komatsun huoltomies on saapunut työkohteeseen. 14

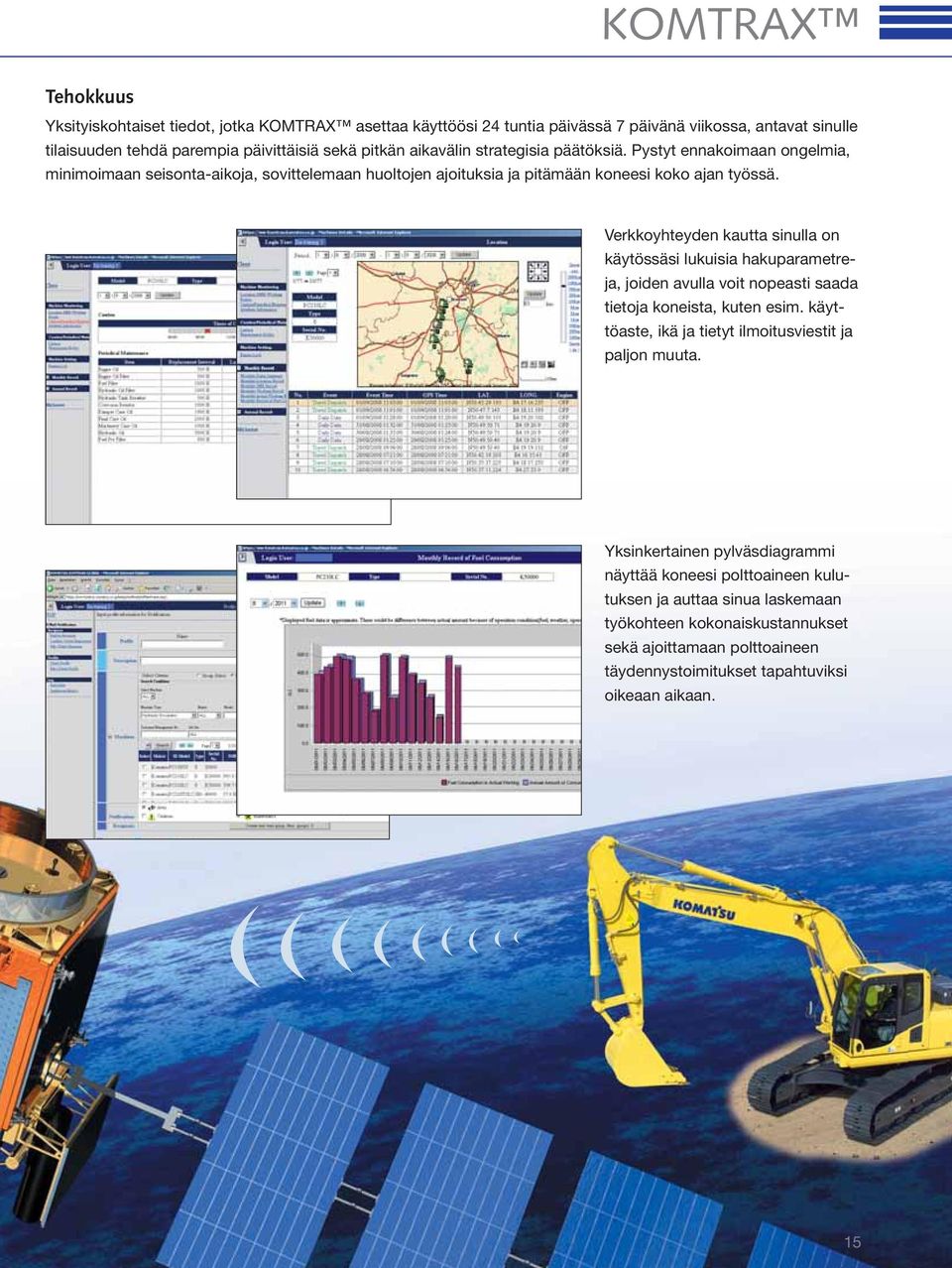

15 KOMTRAX Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Verkkoyhteyden kautta sinulla on käytössäsi lukuisia hakuparametreja, joiden avulla voit nopeasti saada tietoja koneista, kuten esim. käyttöaste, ikä ja tietyt ilmoitusviestit ja paljon muuta. Yksinkertainen pylväsdiagrammi näyttää koneesi polttoaineen kulutuksen ja auttaa sinua laskemaan työkohteen kokonaiskustannukset sekä ajoittamaan polttoaineen täydennystoimitukset tapahtuviksi oikeaan aikaan. 15

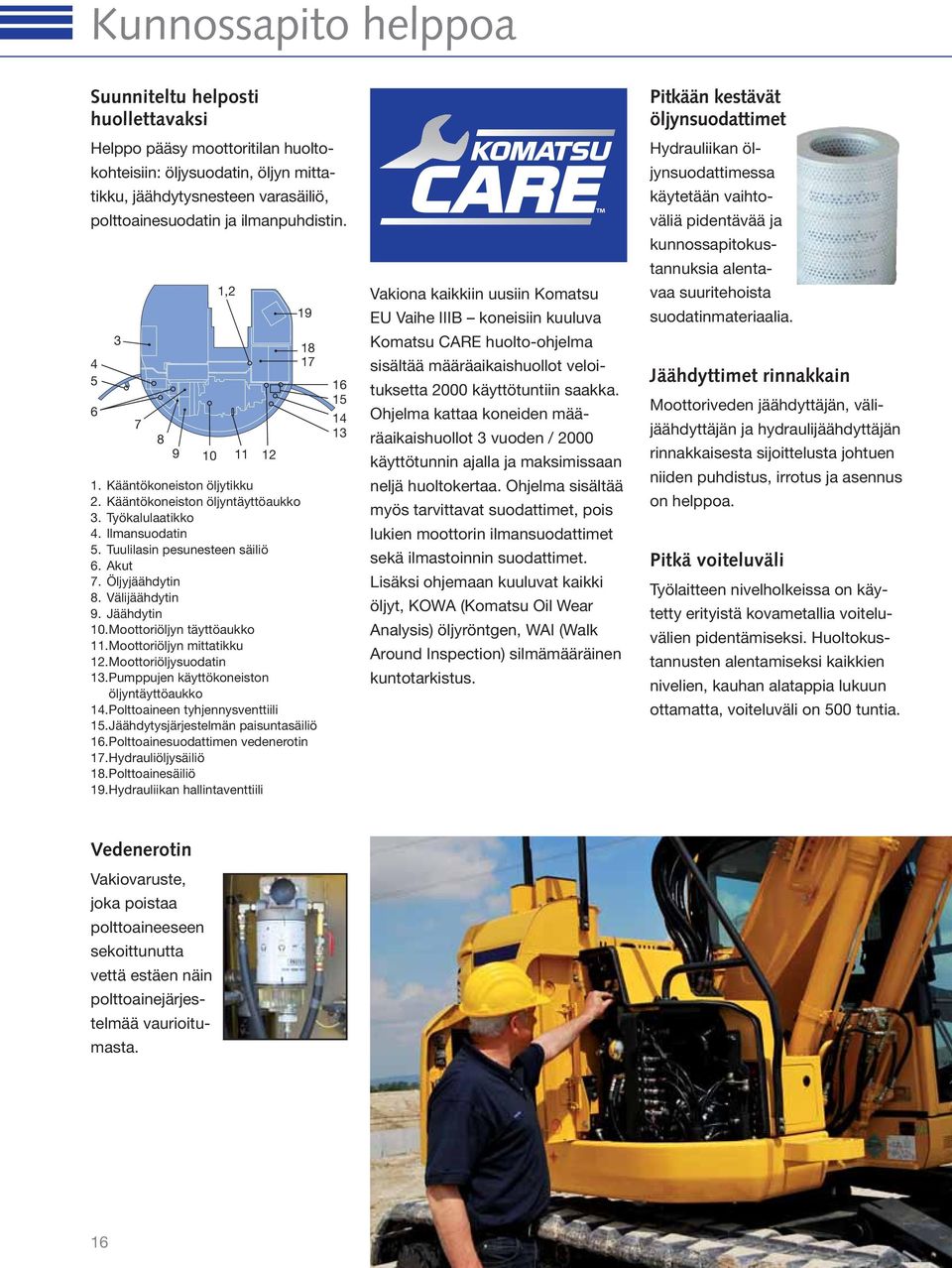

16 Kunnossapito helppoa Suunniteltu helposti huollettavaksi Helppo pääsy moottoritilan huoltokohteisiin: öljysuodatin, öljyn mittatikku, jäähdytysnesteen varasäiliö, polttoainesuodatin ja ilmanpuhdistin , Kääntökoneiston öljytikku 2. Kääntökoneiston öljyntäyttöaukko 3. Työkalulaatikko 4. Ilmansuodatin 5. Tuulilasin pesunesteen säiliö 6. Akut 7. Öljyjäähdytin 8. Välijäähdytin 9. Jäähdytin 10. Moottoriöljyn täyttöaukko 11. Moottoriöljyn mittatikku 12. Moottoriöljysuodatin 13. Pumppujen käyttökoneiston öljyntäyttöaukko 14. Polttoaineen tyhjennysventtiili 15. Jäähdytysjärjestelmän paisuntasäiliö 16. Polttoainesuodattimen vedenerotin 17. Hydrauliöljysäiliö 18. Polttoainesäiliö 19. Hydrauliikan hallintaventtiili Vakiona kaikkiin uusiin Komatsu EU Vaihe IIIB koneisiin kuuluva Komatsu CARE huolto-ohjelma sisältää määräaikaishuollot veloituksetta 2000 käyttötuntiin saakka. Ohjelma kattaa koneiden määräaikaishuollot 3 vuoden / 2000 käyttötunnin ajalla ja maksimissaan neljä huoltokertaa. Ohjelma sisältää myös tarvittavat suodattimet, pois lukien moottorin ilmansuodattimet sekä ilmastoinnin suodattimet. Lisäksi ohjemaan kuuluvat kaikki öljyt, KOWA (Komatsu Oil Wear Analysis) öljyröntgen, WAI (Walk Around Inspection) silmämääräinen kuntotarkistus. Pitkään kestävät öljynsuodattimet Hydrauliikan öljynsuodattimessa käytetään vaihtoväliä pidentävää ja kunnossapitokustannuksia alentavaa suuritehoista suodatinmateriaalia. Jäähdyttimet rinnakkain Moottoriveden jäähdyttäjän, välijäähdyttäjän ja hydraulijäähdyttäjän rinnakkaisesta sijoittelusta johtuen niiden puhdistus, irrotus ja asennus on helppoa. Pitkä voiteluväli Työlaitteen nivelholkeissa on käytetty erityistä kovametallia voiteluvälien pidentämiseksi. Huoltokustannusten alentamiseksi kaikkien nivelien, kauhan alatappia lukuun ottamatta, voiteluväli on 500 tuntia. Vedenerotin Vakiovaruste, joka poistaa polttoaineeseen sekoittunutta vettä estäen näin polttoainejärjestelmää vaurioitumasta. 16

17 Tekniset tiedot MOOTTORI Malli... Komatsu SAA4D95LE-6 Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Moottoriteho käyntinopeudella rpm ISO ,6 kw / 97,3 hv ISO 9249 (vauhtipyöräteho)...69,7 kw / 93,5 hv Sylinterien lukumäärä...4 Sylinterimitat, halkaisija iskunpituus mm Iskutilavuus... 3,26 l Käynnistysmoottori...4,5 kw Vaihtovirtalaturi V/60 A Akku V/72 Ah Ilmanpuhdistaja... Kaksoiselementti, varoitusvalo ohjauspaneelissa, itsestään puhdistuva HYDRAULIJÄRJESTELMÄ Tyyppi... HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Pääpumppu... Muuttuvatilavuuksinen mäntäpumppu Puomin, kaivuvarren, kauhan, käännön ja ajon voimanlähteenä Suurin tuotto l/min Hydraulimoottorit: Ajo mäntäinen ajomoottori, johon on yhdistetty seisontajarru Kääntö mäntäinen kääntömoottori, jossa käännön jarru Varoventtiilin asetukset (suurimmat järjestelmäpaineet): Pääventtiili bar Ajo bar Kääntö bar Ohjaus...33 bar AJO & JARRUT Ajon valvontalaitteet...kaksi toisistaan erikseen toimivaa polkimilla varustettua ohjaussauvaa Ajon periaate... Hydrostaattinen Suurin vetovoima kgf Ajonopeudet Lo / Hi...2,9 / 5,1 km/h KÄÄNTÖ Tyyppi... Muuttuvatilavuus mäntämoottori, voimansiirto kaksivaiheisen planeettavaihteen välityksellä kääntökehälle Käännön lukitus...sähköisesti lukkiutuva märkä monilevyjarru kääntömoottorin sisällä Käännön nopeus rpm Vääntömomentti knm ALAVAUNU Rakenne... X-runko keskiosana, kotelorakenteiset telarungot Telastot Tyyppi...Täysin koteloidut Telalaput (molemmin puolin)...43 Telaketjujen kiristys... Yhdistetty jousi/hydraulinen kiristys Telarullat Alarullat (molemmin puolin)...7 Ylärullat (molemmin puolin)...1 TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytin... 17,7 l Moottoriöljy... 11,5 l Ajon vaihde (kumpikin)... 2,1 l Käännön vaihde... 2,5 l Hydrauliöljysäiliö l PÄÄSTÖARVOT Moottorin päästöt... Täyttää EU Vaihe IIIB ja EPA Tier 4 interim pakokaasuvaatimukset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Vaihe II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,63 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,25 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja. 17

18 Tekniset tiedot TYÖPAINOT (NOIN) KIINTOPUOMI NIVELPUOMI Kolmiharjaiset telalaput Työpaino Pintapaine Työpaino Pintapaine 500 mm kg 0,43 kg/cm² kg 0,47 kg/cm² 600 mm kg 0,36 kg/cm² kg 0,41 kg/cm² 700 mm kg 0,32 kg/cm² kg 0,36 kg/cm² 500 mm teräsvahvistetut kumitelalaput kg 0,43 kg/cm² kg 0,47 kg/cm² Työpaino sisältäen mm varren, 470 kg kauhan, kuljettajan, voiteluaineet, jäähdytysnesteet, täyden polttoainetankin ja vakiovarusteet. Puskulevy takana: kg KAUHAN MAKSIMITILAVUUS JA PAINO KIINTOPUOMI Varren pituus 2,1 m 2,5 m 3,0 m Materiaalin ominaispaino alle 1,2 t/m³ 0,80 m³ 610 kg 0,72 m³ 539 kg 0,72 m³ 539 kg Materiaalin ominaispaino alle 1,5 t/m³ 0,72 m³ 539 kg 0,64 m³ 513 kg 0,64 m³ 513 kg Materiaalin ominaispaino alle 1,8 t/m³ 0,64 m³ 513 kg 0,56 m³ 475 kg 0,49 m³ 445 kg KAUHAN MAKSIMITILAVUUS JA PAINO NIVELPUOMI Varren pituus 2,1 m 2,5 m Materiaalin ominaispaino alle 1,2 t/m³ 0,80 m³ 610 kg 0,72 m³ 539 kg Materiaalin ominaispaino alle 1,5 t/m³ 0,72 m³ 539 kg 0,64 m³ 513 kg Materiaalin ominaispaino alle 1,8 t/m³ 0,64 m³ 513 kg 0,56 m³ 475 kg Maksimikuorma ja paino on laskettu ISO 10567:2007:n mukaan. Taulukon arvot perustuvat kaatokuormaan lastattaessa sivulta täydellä kauhalla ja suurimmalla etäisyydellä. KAUHA- JA VARSIYHDISTELMÄT KIINTOPUOMI NIVELPUOMI Varren pituus 2,1 m 2,5 m 3,0 m 2,1 m 2,5 m Kapasiteetti SAE Kynsien lukumäärä Leveys Paino 0,26 m ³ mm 339 kg 0,33 m ³ mm 366 kg 0,41 m ³ mm 409 kg 0,49 m ³ mm 445 kg 0,64 m ³ mm 513 kg 0,72 m ³ mm 539 kg 0,79 m ³ mm 566 kg 0,60 m ³ Ojanperkauskauha mm 395 kg 0,66 m ³ Ojanperkauskauha mm 426 kg Materiaalin ominaispaino alle 1,2 t/m³ Materiaalin ominaispaino alle 1,5 t/m³ Materiaalin ominaispaino alle 1,8 t/m³ Ei suositeltava 18

19 Päämitat PÄÄMITAT E Kokonaiskorkeus ohjaamon kattoon mm F Maavara vastapainon alla 900 mm G Pienin maavara 395 mm H Vastapainon kääntösäde mm I Johto- ja vetopyörien keskiöiden välinen etäisyys mm J Telaston pituus mm K Raideleveys mm L Alavaunun kokonaisleveys 500 mm laput mm Alavaunun kokonaisleveys 600 mm laput mm Alavaunun kokonaisleveys 700 mm laput mm M Telalappujen leveys 500, 600, 700 mm N Telalapun korkeus 20 mm O Ylävaunun korkeus ilman ohjaamoa mm P Ylävaunun leveys mm Q Ylävaunun perän pituus kääntökehän keskiöstä mm R Etäisyys kääntökeskiöstä puskulevylle mm S Puskulevy, suurin nostokorkeus 470 mm T Levyn korkeus 590 mm U Levyn suurin kaivusyvyys 525 mm Alavaunun kokonaisleveys 500 mm laput mm Alavaunun kokonaisleveys 600 mm laput mm P A R Q B O E G K L M C I J F N S T U A B KULJETUSMITAT KIINTOPUOMI NIVELPUOMI Varren pituus 2,1 m 2,5 m 3,0 m 2,1 m 2,5 m A Kuljetuspituus mm mm mm mm mm B Kokonaiskorkeus puomin päältä mm mm mm B Kokonaiskorkeus hydrauliletkun päältä mm mm C Pituus maata vasten (kuljetettaessa) mm mm mm mm mm 19

20 Kaivu-ulottuvuudet KIINTOPUOMI A B F G H G.L. C E D (m) VARREN PITUUS 2,1 m 2,5 m 3,0 m A Suurin kaivukorkeus mm mm mm B Suurin kuormauskorkeus mm mm mm C Suurin kaivusyvyys mm mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm mm E mm kaivannon suurin kaivusyvyys mm mm mm F Suurin kaivuetäisyys mm mm mm G Suurin kaivuetäisyys maan tasossa mm mm mm H Pienin kääntösäde mm mm mm Kauhan murtovoima (ISO) kgf kgf kgf Varren kaivuvoima (ISO) kgf kgf kgf 20

21 NIVELPUOMI 10 9 H F A B G G.L. C E D (m) VARREN PITUUS 2,1 m 2,5 m A Suurin kaivukorkeus mm mm B Suurin kuormauskorkeus mm mm C Suurin kaivusyvyys mm mm D Suurin pystysuoran seinämän kaivusyvyys mm mm E mm kaivannon suurin kaivusyvyys mm mm F Suurin kaivuetäisyys mm mm G Suurin kaivuetäisyys maan tasossa mm mm H Pienin kääntösäde mm mm 21

22 Nostokapasiteetti KIINTOPUOMI A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauha (450 kg) ja vivusto ja kauhasylinteri Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. 500 mm telalaput Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Varren pituus 7,0 m 6,0 m 4,5 m 3,0 m 1,5 m mm 450 kg 0,5 m³ 6,0 m kg *1.340 *1.340 *1.870 *1.870 *2.670 * ,5 m kg *1.250 *1.250 * * *2.840 * ,0 m kg * * *3.740 * ,5 m kg * * ,0 m kg * * ,5 m kg * * *3.840 * ,0 m kg * *5.760 * ,5 m kg * * * mm 450 kg 0,5 m³ 6,0 m kg *1.650 *1.650 *3.100 * ,5 m kg *1.540 *1.540 * * ,0 m kg * * * *5.880 * ,5 m kg * * ,0 m kg * * ,5 m kg * *4.370 * ,0 m kg * *5.750 * ,5 m kg mm 450 kg 0,5 m³ 6,0 m kg *2.060 *2.060 * ,5 m kg * * * *4.220 * ,0 m kg * * * ,5 m kg * * ,0 m kg * ,5 m kg * *4.830 * ,0 m kg * *5.910 * ,5 m kg * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto- kapasiteetista eikä 75% kaatokuormasta. 22

23 NIVELPUOMI A B C Ulottuvuus kääntökehän keskeltä Kauhan nostokoukun korkeus Nostokapasiteetti, mukaan lukien kauha (450 kg) ja vivusto ja kauhasylinteri Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. 500 mm telalaput Arvo suoraan edessä Arvo suoraan sivulla Arvo suurimmalla ulottuvuudella Varren pituus 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m mm 450 kg 0,5 m³ 7,5 m kg *2.500 * ,0 m kg *2.050 *2.050 *3.100 * ,5 m kg * *3.350 * ,0 m kg * *5.850 * ,5 m kg ,0 m kg ,5 m kg * ,0 m kg * ,5 m kg mm 450 kg 0,5 m³ 7,5 m kg *3.200 * ,0 m kg * *3.500 * ,5 m kg * * ,0 m kg * ,5 m kg ,0 m kg ,5 m kg * ,0 m kg * ,5 m kg * Kapasiteettia rajoittaa hydraulinen nostovoima ei kaatokuorma. Arvot perustuvat SAE standardiin J1097. Annettu arvo ei ylitä 87% hydraulisesta nosto- kapasiteetista eikä 75% kaatokuormasta. 23

24 Hydraulinen kaivukone PC138US-10 Vakio- ja lisävarusteet MOOTTORI Komatsu SAA4D95LE-6 turboahdettu yhteispaineruiskutuksella varustettu suoraruiskutusdiesel joka täyttää EU Vaihe IIIB ja EPA Tier 4 interim -päästömääräykset Moottorin imuilman automaattinen esilämmitys käynnistettäessä Moottorin ylikuumenemisen esto Polttoainemittari Puomiston automaattinen hidastus tarkkuustyössä Pysäytys virta-avaimella Mahdollisuus käyttää salasanaa käynnistyksen estoon Vaihtovirtalaturi 24 V/35 A Käynnistysmoottori 24 V/4,5 kw Akku 2 12 V/72 Ah HYDRAULIJÄRJESTELMÄ Sähköohjattu, suljettu, kuorman tunteva hydraulijärjestelmä (E-CLSS; HydrauMind) Pumpun ja moottorin keskinäistä toimintaa optimoiva säätöjärjestelmä (PEMC) Lisähydrauliikat 6 tehovalintaa sisältävä järjestelmä: power, economy, vasarakäyttö, lisälaitteiden power ja lisälaitteiden economy ja nostot Säädettävät ohjausvivut, puomin, varren, kauhan ja käännön hallintaan. Ohjausvivussa 3 katkaisinohjausta ja proportionaaliset liukukatkaisinohjaukset Hydraulinen pikaliitinvalmius Lisähydrauliikka toiminnot OHJAAMO Vahvistettu turvallinen SpaceCab -ohjaamo: Paineistettu ja tiivistetty, viskoositukien varaan asennettu ohjaamo, jossa sävytetyt turvalasit, häikäisysuojalla varustettu iso kattoikkuna, avattava ohjaamon kattoon lukittava tuulilasin yläosa, irrotettava tuulilasin alaosa, tihkukytkimellä varustettu tuulilasinpyyhkijä, tuulilasin rullakaihdin, savukkeen sytytin, tuhkakuppi, tavarahylly ja lattiamatto Lämmitettävä, niskatuella varustettu ilmajousitettu istuin jossa ristiselän tuki, konsoliin kiinnitetyt säädettävät käsinojat ja automaattisesti kelautuva turvavyö Automaattinen ilmastointi 12/24 V pistokkeet Juomapullon pidin ja lehtiteline Kylmä/kuuma eväslaatikko Radio MP3 liitin Tuulilasin alaosan pyyhkijä Aurinkolippa (ei OPG-kivisuojan yhteyteen) HUOLTO JA KUNNOSSAPITO Polttoaineen automaattinen ilmaus Ilmanpuhdistaja, kaksoiselementtityyppinen, ohjauspaneelissa täyttymisen merkkivalo KOMTRAX Komatsun langaton kaluston seurantajärjestelmä Koneen valvonta- ja näyttöjärjestelmän (EMMS) monta toimintoa sisältävä värimonitori Työkalut Komatsu CARE Huoltokohteet TYÖLAITE Kiintopuomi Nivelpuomi ALAVAUNU 2,1 m, 2,5 m, 3,0 m varret Alavaunun pohjapanssari Tukipuskulevy (500 tai 600 mm tekalapuilla) 500 mm leveät kolmiharjaiset telalaput Komatsun kauhat 600, 700 mm leveät kolmiharjaiset telalaput Komatsun iskuvasarat 500 mm teräsvahvisteiset kumitelalaput AJO & JARRUT Hydrostaattinen 2-nopeuksinen ajojärjestelmä, automaattivaihto nopealle, ajo- ja seisontajarrut Hydrauliset esiohjausvivut ja polkimet ajolle TURVALAITTEET Peruutuskamerajärjestelmä Sähköinen äänimerkki Ylikuormituksen esto Ajohälytin Puomin letkurikkoventtiili Tukevat kädensijat, taustapeilit Päävirtakatkaisin ISO :2008-vaatimukset täyttävä ROPS -ohjaamo Moottorin hätäsammutuskytkin Varren letkurikkoventtiili OPG tason II vaatimusten mukainen saranoitu tuulilasin suoja (FOPS) Kattoikkunan OPG Taso II kivisuoja VALAISTUSJÄRJESTELMÄ Työvalot: 1 ylärunko, 1 puomi (oikea) Lisätyövalot: 5 ohjaamon katolla olevaa työvaloa, puomin vasemmalla puolella oleva valo, vastapainon taakse valaiseva työvalo, pyörivä lisäpidike vasemmalle puolelle, vilkkumajakka ja johdotus kahdelle, puomin tyvialueelle asennettavalle valolle, jotka eivät sisälly varustukseen MUUT VARUSTEET Kääntökehän ja tappien rasvauspisteet keskitetty Sähköinen tankkauspumppu automaattisella ylitäytön estimellä Vakioväri ja tarrat Käyttöohjekirja suomeksi ja kuvitettu varaosakirja Lisävastapaino 500 kg Muista lisävarusteista saat yksityiskohtaiset tiedot lähimmältä Komatsu-maahantuojan edustajalta vakiovarusteet lisävarusteet Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax UFISS /2013 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
