PC88MR-8. Keskikokoinen kaivukone PC 88MR. MOOTTORITEHO 50,7 kw / 68, rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 0,09-0,34 m³

Transkriptio

1 PC 88MR Keskikokoinen kaivukone PC88MR-8 MOOTTORITEHO 50,7 kw / 68, rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 0,09-0,34 m³

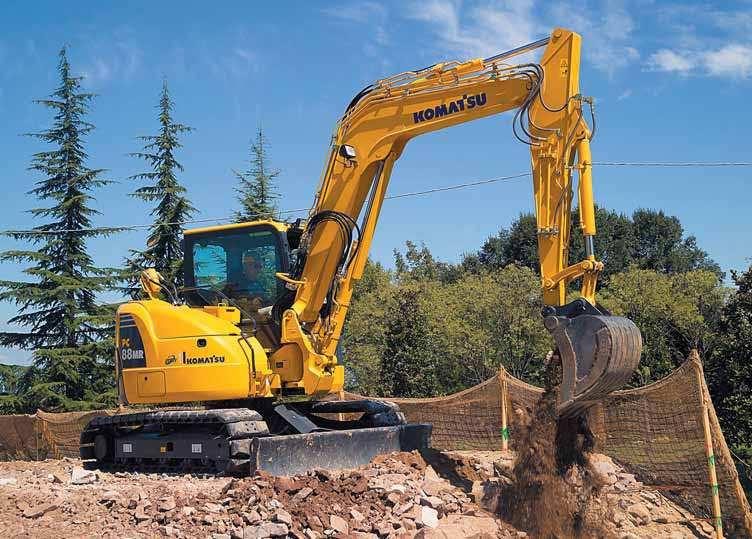

2 Yhdellä silmäyksellä Uusi ulkomitoiltaan kompakti keskikokoinen PC88MR-8 kaivukone perustuu asiantuntemukseen ja teknologiaan, jonka Komatsu on kuluneiden 80 vuoden aikana kehittänyt. PC88MR-8 on huippuluokan suorituskyvyn tarjoava käyttäjäystävällinen kone, jonka tuotekehityksen kaikissa vaiheissa otettiin huomioon eri puolilla maailmaa työskentelevien asiakkaiden tarpeet. Sillä on pieni kääntösäde ja se ylittää telat ainoastaan 175 mm. Näin ollen kuljettaja voi täysin keskittyä työhönsä, kun hänen ei tarvitse huolehtia koneen takapään osumisesta mahdollisiin esteisiin. Erinomainen suorituskyky Nopeat ja täsmälliset työliikkeet Hyvä vetokyky Erinomainen hallinta 2 automaattista ajonopeusaluetta CLSS hydrauliikkajärjestelmä Tehokas ja ympäristöystävällinen Rajusti vääntävä ja vähän kuluttava ecot3 Komatsu-moottori Täyttää EU vaihe IIIA ja EPA Tier III -vaatimukset Tyhjäkäyntiautomatiikka ja eko-mittari alentavat polttoaineen kulutusta 5 valittavaa työtapaa Hiljainen käyntiääni 2

3 PC88MR-8 MOOTTORITEHO 50,7 kw / 68, rpm TYÖPAINO kg KAUHOJEN TILAVUUDET 0,09-0,34 m³ Erinomainen kuljettajan mukavuus Tilava ja mukava ohjaamo, jossa moniasentoiset hallintalaitteet Hiljainen ja ergonominen työympäristö Suurikokoinen monitoiminen LCD -monitori Ohjaamoon kulkemista helpottava liukuovi Automaattinen ilmastointilaite Erittäin monikäyttöinen Joystick-vipuun sijoitettu proportionaalinen lisäpiirien hallinta Hydraulipumpun öljyvirtaa voidaan säätää monitorin välityksellä Iskuvasarahydrauliikka vakiona Toinen lisähydraulipiiri ja hydraulisen pikaliittimen piiri (lisävaruste) Teräsvahvisteiset Road Liners -kumitelalaput (lisävaruste) Helppo huoltaa Optimaalisesti sijoitetut huoltokohteet Jäähdyttimet rinnakkain Valvonta- ja näyttöjärjestelmä EMMS Vedenerottimella varustettu polttoaineen esisuodatin vakiona Pitkät huoltovälit Komatsun koneen paikannusjärjestelmä 3

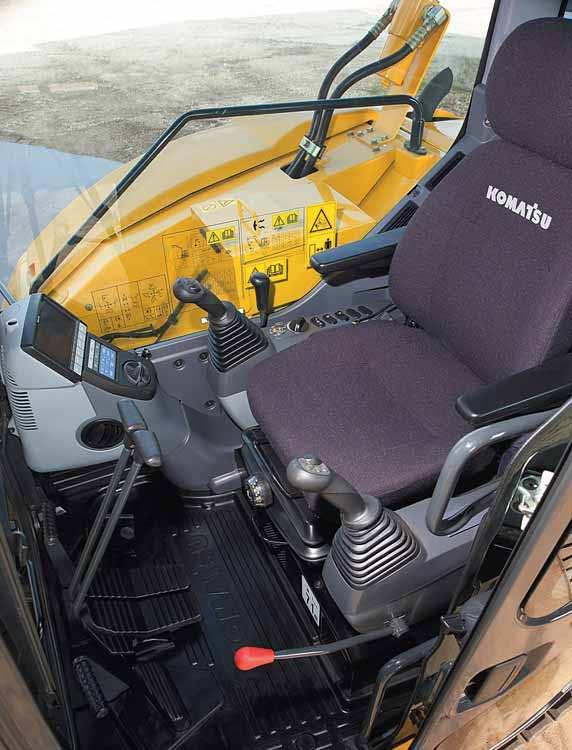

4 Erinomainen kuljettajan mukavuus Kuljettajan työympäristö Vaativinkin kuljettaja löytää mieleisensä työmukavuuden tämän pienikokoisen koneen tilavassa ohjaamossa. Kaksoisliukumekanismilla istuin ja PPC-vivut voidaan säätää siten, että kuljettajan työteho on mahdollisimman suuri ja rasitusaste mahdollisimman pieni. Leveät etuja sivulasit sekä avattava kattoikkuna - takaavat hyvän näkyvyyden kaikissa olosuhteissa. Vakiona oleva automaattinen ilmastointilaite pitää ohjaamon lämpötilan miellyttävänä kelillä kuin kelillä. Suurikokoinen monitoiminen LCD -monitori PC88MR-8 mallin suurikokoinen ja käyttäjäystävällinen värimonitori tekee työskentelystä turvallista, tarkkaa ja joustavaa. Selväpiirteinen monitori helppoine käyttöpainikkeineen avaa kuljettajalle pääsyn lukuisiin toimintoihin ja käyttötietoihin. Avattava kattoikkuna parantaa näkyvyyttä ylöspäin 4 Leveistä ikkunoista avautuu erinomainen näkyvyys joka suuntaan Kookas monikielinen monitori

5 Erinomainen suorituskyky Suorituskyky ja hallittavuus PC88MR-8 tarjoaa poikkeuksellisen hyvän suorituskyvyn ja erinomaisen hallittavuuden vaikeimmissakin töissä. Hyvän vetokyvyn ja vahvan kääntövoiman ansiosta sillä on helppo työskennellä myös luiskilla ja rinteissä. Automaattinen hitaammalle nopeusalueelle vaihtaminen tekee siitä ihanteellisen koneen mihin hyvänsä maastoon ja työhön. Suljettu kuormantunteva järjestelmä (CLSS) varmistaa lyömättömät työkierrosnopeudet ja hyvän hallinnan kaikkiin samanaikaisiin työliikkeisiin kuormituksesta riippumatta. 5

6 Tehokas ja ympäristöystävällinen Suorituskyky ja ympäristön suojelu PC88MR-8 mallin voimanlähteenä on EU vaihe IIIA -vaatimukset täyttävä ecot3 -moottori. Yhdessä ajanmukaisen hydrauliikkajärjestelmän kanssa tämä monivaihesuuttimilla varustettu yhteispaineruiskutusmoottori saavuttaa erinomaisen tuottavuustason. Merkittävästi alentuneet typpioksidipäästöt ja melutasot tekevät tästä kompaktista kaivukoneesta ahtaille työmaille ja kaupunkikohteisiin erittäin sopivan. Korkea tuottavuus ja polttoainesäästöt Kuormituksen perusteella kuljettaja voi valita yhden viidestä työtavasta, joissa kaikissa moottorin käyntinopeus, pumpun tuotto ja järjestelmän paine ovat keskenään oikein mitoitettuja. Etuoikeus voidaan antaa joko tuottavuutta lisäävälle työliikkeiden nopeudelle tai polttoaineen säästölle kevyemmissä töissä. Polttoainetehokkuutta parantavat edelleen monitorissa näkyvä ekomittari ja vakiona oleva tyhjäkäyntiautomatiikka, joka alentaa automaattisesti moottorin käyntinopeuden joutokäynnille kun hallintavivut palautuvat keskiasentoon. 6

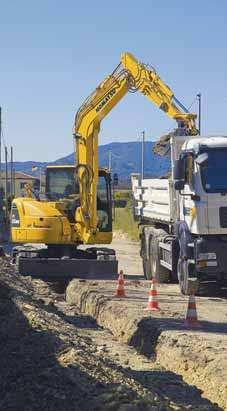

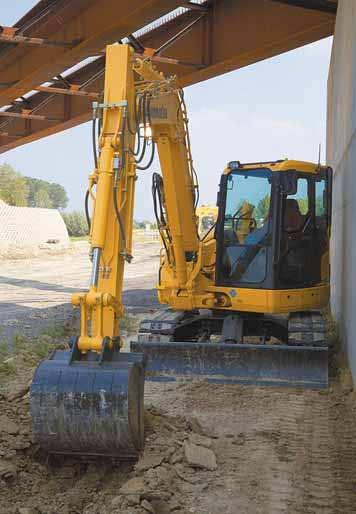

7 Erittäin monikäyttöinen Monikäyttöisyys PC88MR-8 mallin suunnittelussa uhrattiin runsaasti aikaa poikkeuksellisen hyvän monikäyttöisyyden sekä ahtaiden työkohteiden edellyttämän liikkuvuuden varmistamiseen. Näkyvyys ohjaamosta on erinomainen ja lyhyt peränylitys vapauttaa kuljettajan seuraamasta koneen takaosan liikkeitä. Puomiston lyhyt kääntösäde ja vasemmalla oleva kaivantojen tekemistä helpottava tyvikääntösylinteri sekä kompaktit ulkomitat tekevät PC88MR-8 mallista ihanteellisen ratkaisun kaupunkikohteisiin ja tienrakennukseen. Lisäksi koneeseen on saatavana runsas lisävarustevalikoima - kuten kumipäällysteiset telakengät tai lisävastapaino - joiden avulla asiakkaat voivat varustella koneensa aina tarkoin tarpeen vaatimalla tavalla. Maksimi joustavuus Lisähydraulipiirien ansiosta PC88MR-8:ssä voidaan käyttää lukuisia erilaisia työlaitteita. Rikotusta, murskausta ja muita töitä varten voidaan valita optimaalinen öljyvirta pumpulta suoraan LCD -monitorin välityksellä. Joystick -vipujen proportionaalisilla lisähydraulipiirien hallintalaitteilla voidaan taata tarkka työsuoritus millä työlaitteella hyvänsä. 7

8 Helppo huolto Erinomainen huollettavuus Komatsu suunnitteli PC88MR-8 mallin siten, että kaikkiin huoltokohteisiin pääsee helposti käsiksi. Rutiinihuollot tulevat varmemmin tehdyksi ja usein kalliiksi tulevat seisokit pystytään välttämään. Alumiinirakenteiset ja samansuuntaisesti asennetut jäähdytin, välijäähdytin ja öljynjäähdytin ovat tehokkaita ja helppoja pitää puhtaana. Polttoaine- ja öljynsuodattimet sekä vedenerottimen tyhjennysventtiili ovat etäsijoitettuja ja helppoja huoltaa. Valvonta- ja näyttöjärjestelmä EMMS Komatsun EMMS -valvontalaite estää pienten vikojen kasvamisen mittaviksi konevaurioiksi. Valvontalaite seuraa kaikkien kriittisten järjestelmien ja moottorin toimintoja kuten öljynpainetta, jäähdytysnesteen lämpötilaa, latausta, ilmansuodattimen tukkeutumista jne. Mikäli jotakin tavanomaisesta poikkeavaa Kaikkiin yleisimpiin huoltokohteisiin yltää hyvin maassa seisten 8 tapahtuu, se näkyy välittömästi monitorin näytössä. Monitori näyttää myös, koska öljy tai suodattimet on vaihdettava. Vedenerottimella varustettu polttoaineen esisuodatin Monitori välittää tiedot poikkeavista toiminnoista ja huoltojen ajankohdista

9 Komatsun koneen paikannusjärjestelmä KOMTRAX on mullistava koneen paikannus- ja seurantajärjestelmä, joka on suunniteltu säästämään aikaasi ja rahojasi. Voit nyt paikallistaa ja valvoa konettasi koska tahansa ja missä tahansa. Käytä hyväksesi KOMTRAX :n välityksellä koneestasi saatavia arvokkaita tietoja huoltojen suunnittelussa ja koneen suorituskyvyn maksimoinnissa. Koneen työskentelyaika Päivittäisellä työaikaraportilla saat koneen tarkat käyttöajat: milloin koneesi käynnistettiin ja milloin se sammutettiin sekä koneen kokonaiskäyttöajan. Paikannus Konelistaus paikallistaa välittömästi kaikki koneesi, jopa ulkomailla olevat. Hälytykset Voit saada hälytystiedot sekä KOMTRAX internetin tai sähköpostin välityksellä. Lisääntynyt turvallisuus Koneen lukitusominaisuus mahdollistaa määrittelemään, milloin moottori voidaan käynnistää. Aitaus -toiminto tekee mahdolliseksi rajata koneen käyttöalueen halutun laajuiseksi ja koneen ylittäessä määritellyt rajat, huomautus rikkeestä toimitetaan on-lineviestinä omistajalle. KOMTRAX :n avulla voit: Tarkastella missä ja milloin koneesi työskentelee Saat tiedon koneen asiattomasta käytöstä tai liikuttelusta Vastaanottaa sähköpostiviestin turvallisuushälytyksistä Lisätietoja Komtraxista saat KOMTRAX -esitteestä konemyyjältäsi. 9

10 Tekniset tiedot MOOTTORI HYDRAULIJÄRJESTELMÄ Malli... Komatsu SAA4D95LE-5 Tyyppi... Yhteispaineruiskutus, monivaihesuuttimet, vesijäähdytys, turboahdettu Iskutilavuus cm³ Sylinterimitat, halkaisija iskunpituus mm 115 mm Sylinterien lukumäärä...4 Moottoriteho käyntinopeudella rpm ISO ,7 kw / 68,0 hv SAE J ,0 kw / 65,7 hv Maks. suurin vääntömomentti/käyntinopeus Nm/1.600 rpm Ilmanpuhdistin...Kuiva kaksivaiheinen ilmanpuhdistin, jossa pölymäärän ilmaisin ja automaattinen pölynpoisto Tyyppi...HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Pääpumput: Pumppu, joka käyttää... Puomia, vartta, kauhaa ja ajoa Tyyppi...Säätyvätilavuuksinen, aksiaalimäntäpumppu Suurin tuotto l/min Pumppu, joka käyttää... Kääntöä ja puskuria Tyyppi...Kiinteätilavuuksinen hammaspyöräpumppu Suurin tuotto l/min Hydraulimoottorit: Ajo mäntäinen ajomoottori, johon on yhdistetty seisontajarru Kääntö mäntäinen kääntömoottori, jossa käännön jarru Varoventtiilin asetukset (suurimmat järjestelmäpaineet) Kääntö ja puskuri... 21,1 MPa (215 kg/cm²) Ajo ja työlaitteet... 26,5 MPa (270 kg/cm²) Kauhan irrotusvoima (ISO 6015) dan (6.525 kgf) Varren kaivuvoima, mm varren (ISO 6015) dan (4.230 kgf) TYÖPAINO Työpaino, joka sisältää mm varren, 0,28 m³ kauhan (ISO 7451), puskulevyn, kuljettajan, nesteet, täyden polttoainesäiliön ja vakiovarusteet (ISO 6016). Telalaput Leveys Kiintopuomi Nivelpuomi Terästelalaput (450 mm) mm kg kg Terästelalaput (600 mm) mm kg kg Kumitelalaput (450 mm) mm kg kg Teräsvahvisteiset kumiset telalaput (450 mm) mm kg kg AJO & JARRUT Ajon valvontalaitteet... Kahdella polkimiin kiinnitetyllä vivulla Voimansiirto... Hydrostaattinen Hydraulimoottorit...Säätyvätilavuuksinen, aksiaalimäntäpumppu Suurin vetovoima...66,9 kn (6.820 kgf) Suurimmat ajonopeudet Lo / Hi... 2,9-5,1 km/h Ajojarrun... Hydraulinen lukko Seisontajarru... Mekaaninen levyjarru ALAVAUNU Rakenne... X-runko keskiosana, kotelorakenteiset telarungot Tyyppi...Täysin koteloidut Telansäätölaitteet...Hydrauliset Telalaput (molemmin puolin)...39 Ylärullat (molemmin puolin)...1 Alarullat (molemmin puolin)...5 Pintapaine...0,37 kg/cm² KÄÄNTÖ Voimanlähde... Hydraulimoottori Käännön alennusvaihde...planeettapyörästö Kääntökehän voitelu...rasvakylpy Käännön jarru... Automaattinen, öljykylpylevyjarru Käännön nopeus rpm SÄHKÖJÄRJESTELMÄ Jännite...24 V Akku...55 Ah Vaihtovirtalaturi...60 A Käynnistysmoottori...4,5 kw TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytysjärjestelmä l Moottoriöljy... 11,5 l Ajon vaihde (kumpikin)... 1,1 l Käännön vaihde... 2,8 l Hydrauliöljysäiliö l OHJAAMO Äänieristetty ohjaamo, jossa turvalasit, nostettava tuulilasi, verkolla suojattu kattoikkuna, lukittava liukuovi, tuulilasinpyyhkijä, sähköinen äänimerkinantolaite, säädettävä istuin, hallintajärjestelmä ja mittaristo sekä säädettävät työlaitteen hallintavivut, ulkopuolinen raittiin ilman sisäänotto. PÄÄSTÖARVOT PUSKULEVY Leveys korkeus mm Maks. maavara mm Maks. puskusyvyys mm 10 Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 1,2 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,2 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja.

11 Tekniset tiedot 171 PÄÄMITAT (6.350) (2.615) G.L Kauhojen tilavuudet (ISO 7451) m³ 0,077 0,109 0,181 0,235 0,282 Kauhan leveys (ilman leikkuuterää) mm Kauhan leveys (leikkuuterällä varustettuna) mm

12 Kaivu-ulottuvuudet KAIVU-ULOTTUVUUDET KIINTOPUOMI (7.345) 7 6 G H When boom swing Puomin tyvikäännöllä (2.545) (1.545) (4.720) (5.235) (6.750) (3.165) (4.250) (4.615) GL (2.165)

13 Nostokapasiteetti NOSTOKYKY KIINTOPUOMI / PUSKULEVYLLÄ TUETTUNA $ NJ B Kauhan nostokoukun korkeus Arvo suoraan sivulla C Nostokapasiteetti, mukaan lukien Arvo suurimmalla ulottuvuudella A 1,5 m 4,5 m mm 0,0 m * * * 5.210* * 3.060* 2.960* * 1.650* 2.210* 2.770* mm Lisävastapaino 0,0 m * * * 5.210* * 3.060* 2.960* * 1.640* 2.210* 2.770* mm B Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. 0,0 m * * * 5.440* * 2.860* 3.060* * 1.430* 1.940* 2.460* mm Varren pituus Arvo suoraan edessä kauha (210 kg mm varrella, 185 kg mm varrella) ja vivusto ja kauhasylinteri % & A Ulottuma kääntökeskiöstä 0,0 m * * * 5.440* * 2.860* 3.060* * 1.430* 1.940* 2.460* NOSTOKYKY KIINTOPUOMI / PUSKULEVY YLÄASENNOSSA A 1,5 m 4,5 m mm 0m * * mm Lisävastapaino 0m * * * mm B 0m * * * mm Varren pituus 0m * * * * Yllä ilmoitetut nostoarvot on määritetty hydraulisia kaivukoneita koskevan ISO standardin mukaisesti. Ne eivät ylitä 87 % hydrauliikan nostovoimasta eivätkä 75 % koneen kaatavasta kuormasta. - (*) Tähdellä merkittyjä nostoarvoja rajoittaa hydrauliikan nostovoima eikä kaatokuorma. - Laskelmat edellyttävät, että kone on kovalla ja tasaisella alustalla. - Nostopisteellä tarkoitetaan kauhan takaosaan kiinnitettyä hypoteettista koukkua. 13

14 Kaivu-ulottuvuudet KAIVU-ULOTTUVUUDET NIVELPUOMI GL

15 Nostokapasiteetti NOSTOKYKY NIVELPUOMI / PUSKULEVYLLÄ TUETTUNA $ NJ B Kauhan nostokoukun korkeus Arvo suoraan sivulla C Nostokapasiteetti, mukaan lukien Arvo suurimmalla ulottuvuudella A 1,5 m 4,5 m mm 0,0 m * * 2.980* 2.510* * 1.650* 1.670* 1.500* mm Lisävastapaino 0,0 m * * 2.980* 2.510* * 1.650* 1.670* 1.500* mm B Jos poistetaan kauha tai vivusto, nostokapasiteetti lisääntyy niiden painon verran. 0,0 m * * 2.960* 2.620* * 1.520* 1.610* 1.480* mm Varren pituus Arvo suoraan edessä kauha (210 kg mm varrella, 185 kg mm varrella) ja vivusto ja kauhasylinteri % & A Ulottuma kääntökeskiöstä 0,0 m * * 2.960* 2.620* * 1.520* 1.610* 1.480* NOSTOKYKY NIVELPUOMI / PUSKULEVY YLÄASENNOSSA A 1,5 m 4,5 m mm 0m mm Lisävastapaino 0m mm B 0m mm Varren pituus 0m Yllä ilmoitetut nostoarvot on määritetty hydraulisia kaivukoneita koskevan ISO standardin mukaisesti. Ne eivät ylitä 87 % hydrauliikan nostovoimasta eivätkä 75 % koneen kaatavasta kuormasta. - (*) Tähdellä merkittyjä nostoarvoja rajoittaa hydrauliikan nostovoima eikä kaatokuorma. - Laskelmat edellyttävät, että kone on kovalla ja tasaisella alustalla. - Nostopisteellä tarkoitetaan kauhan takaosaan kiinnitettyä hypoteettista koukkua. 15

16 Keskikokoinen kaivukone PC88MR-8 Vakio- ja lisävarusteet MOOTTORI Komatsun vesijäähdytetty, monivaihesuuttimilla varustettu turboahdettu ja EU vaihe IIIA/ EPA sekä Tier III -vaatimukset täyttävä yhteispaineruiskutteinen SAA4D95LE-5 dieselmoottori Vaihtovirtalaturi 24 V / 60 A ALAVAUNU 450 mm terästelalaput 600 mm terästelalaput 450 mm kumitelat 450 mm teräsvahvistetut kumitelalaput Telarullien suojat HYDRAULIJÄRJESTELMÄ 5 erilaista työtapa- ja tehovalintaa: Täysteho, säästöteho, iskuvasarakäyttö, lisälaitekäyttö ja nostot Yksi 2-suuntainen hallintaventtiilillä varustettu lisätyölaitepiiri ja puomiin ja varteen vedetty putkisto (HCU-A) Lisähydraulipiiri (HCU-B) Lisähydrauliikan varoventtiili 2. lisähydraulipiiri (HCU-C) + hydraulisen pikaliittimen käyttövalmius VALAISTUSJÄRJESTELMÄ Puomiin kiinnitetty työvalo Ohjaamon 1 eteenpäin valaiseva työvalo Ohjaamon 4 eteenpäin valaisevaa työvaloa Ohjaamon taaksepäin valaiseva työvalo Puomiin asennettu lisätyövalo OHJAAMO Automaattinen ilmastointilaite Säädettävä istuin turvavöineen Suurikokoinen monikielinen nestekidenäyttö Radiovalmius 12 V ulosotto ohjaamossa Radio HUOLTO JA KUNNOSSAPITO Valvonta- ja näyttöjärjestelmä EMMS Ilmanpuhdistin, kaksoiselementti KOMTRAX Komatsun koneen paikannusjärjestelmä Polttoaineen täyttöpumppu TURVALAITTEET Ylikuormituksen esto Ajohälytin Äänimerkki Taustapeilit (vasemmalla puolella ja takana) Nostosylinterin letkurikkoventtiili Vilkkumajakka Kaivuvarren letkurikkoventtiili LISÄLAITTEET mm puskulevy Kauhat ( mm) mm ojanperkauskauha mm muotokauha (52 ) MUUT VARUSTEET Kiintopuomi ja sylinterin suojus mm kaivuvarsi Automaattinen 2-nopeuksinen ajojärjestelmä Automaattinen hidastus Proportionaalinen peukalopyöräkytkin joystickvivussa lisälaitepiirin hallintaan Nivelpuomi (asetinlaitteella varustettuna) mm kaivuvarsi (1-osainen puomi) mm kaivuvarsi (2-osainen puomi) Lisävastapaino (218 kg) Tiedot muista työ- ja lisälaitteista sekä erikoisvarusteista saatavissa lähimmältä maahantuojan edustajalta. Muut lisälaitteet pyynnöstä. vakiovarusteet lisävarusteet Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax WYSS /2010 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja. Powered by TCPDF (
