PW 118MR. Keskikokoinen kaivukone PW118MR-8. MOOTTORITEHO 72,0 kw / 96, rpm TYÖPAINO kg KAUHOJEN TILAVUUDET max.

Transkriptio

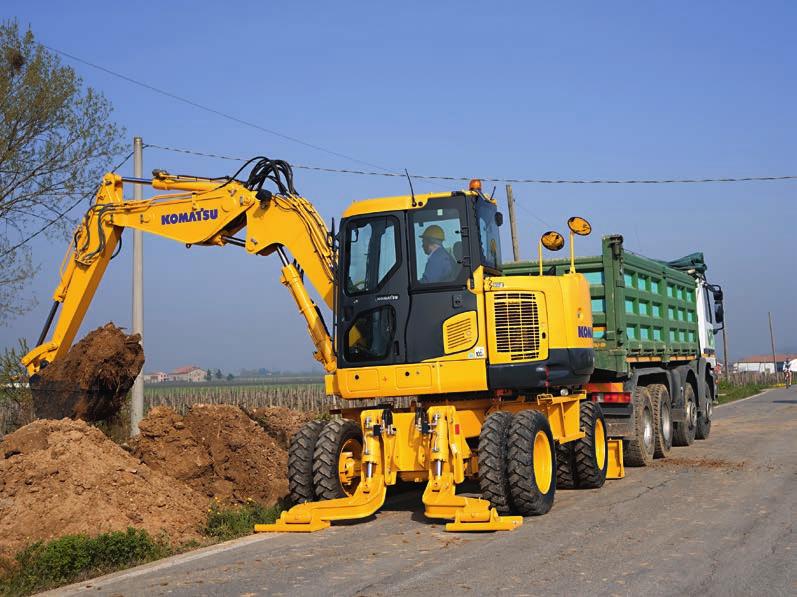

1 PW 118MR Keskikokoinen kaivukone PW118MR-8 MOOTTORITEHO 72,0 kw / 96, rpm TYÖPAINO kg KAUHOJEN TILAVUUDET max. 0,40 m³

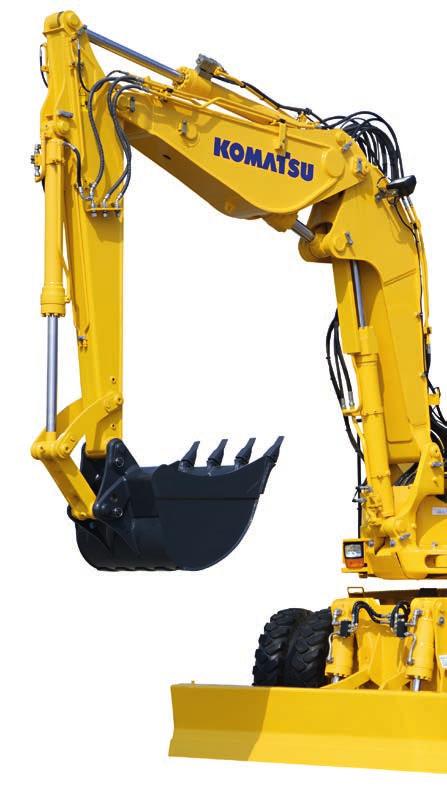

2 Yhdellä silmäyksellä Uusi, ulkomitoiltaan kompakti, keskikokoinen PW118MR-8 kaivukone perustuu asiantuntemukseen ja teknologiaan, jonka Komatsu on kuluneiden 80 vuoden aikana kehittänyt. PW118MR-8 on huippuluokan suorituskyvyn tarjoava käyttäjäystävällinen kone, jonka tuotekehityksen kaikissa vaiheissa otettiin huomioon eri puolilla maailmaa työskentelevien asiakkaiden tarpeet. Vastapainon peränylitys on erittäin lyhyt, vain 190 mm. Näin ollen kuljettaja voi täysin keskittyä työhönsä, kun hänen ei tarvitse pelätä koneen takapään osumista mahdollisiin esteisiin. Erinomainen suorituskyky Nopeat ja täsmälliset työliikkeet Suuri kaivu-ulottuvuus Hyvä hallittavuus Erinomainen liikkuvuus ahtaissa työtiloissa CLSS hydrauliikkajärjestelmä Tehokas ja ympäristöystävällinen Rajusti vääntävä ja vähän kuluttava ecot3 Komatsu-moottori Täyttää EU Vaihe IIIA-vaatimukset Tyhjäkäyntiautomatiikka ja eko-mittari alentavat polttoaineen kulutusta 5 valittavaa työtapaa Hiljainen käyntiääni 2

3 PW118MR-8 MOOTTORITEHO 72,0 kw / 96, rpm TYÖPAINO kg KAUHOJEN TILAVUUDET max. 0,40 m³ Erinomainen kuljettajan mukavuus Tilava ja mukava ROPS-ohjaamo ISO :2008 Hiljainen ja ergonominen työympäristö Suurikokoinen monitoiminen LCD -monitori Ohjaamoon kulkemista helpottava liukuovi Automaattinen ilmastointilaite Erittäin monikäyttöinen Kompakti rakenne Nelipyöräohjaus, joka mahdollistaa kolme ohjausvaihtoehtoa Joystick-vipuun sijoitettu proportionaalinen lisäpiirien hallinta Uusi 2-osainen puomi Toinen lisähydraulipiiri ja hydraulisen pikaliittimen piiri (lisävaruste) Helppo huoltaa Optimaalisesti sijoitetut huoltokohteet Jäähdyttimet rinnakkain Equipment Management and Monitoring System (EMMS) laitteiden hallinta- ja tarkkailujärjestelmä Vedenerottimella varustettu polttoaineen esisuodatin vakiona Pitkät huoltovälit Komatsun satelliittitoiminen koneen valvonta- ja paikannusjärjestelmä 3

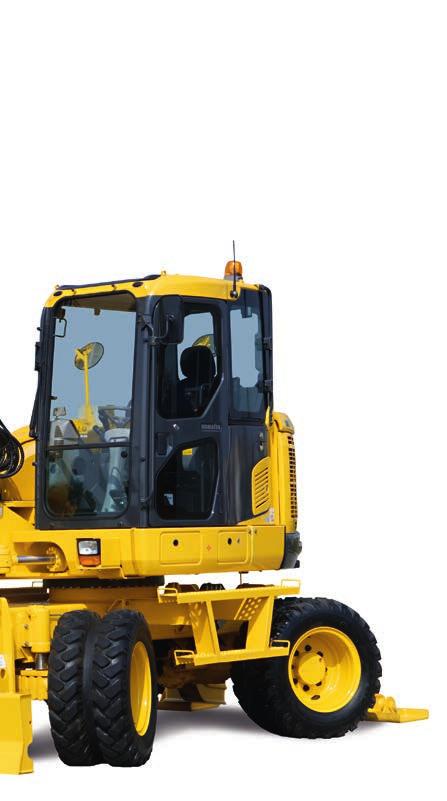

4 Erinomainen kuljettajan mukavuus Kuljettajan työympäristö PW118MR-8 koneessa on tilava ROPS-ohjaamo (ISO ), joka antaa parhaan mahdollisen suojan. Ohjaamo tarjoaa myös mukavuutta kaikkein vaativimmillekin kuljettajille. Kaksoisliukumekanismilla istuin ja PPC-vivut voidaan säätää siten, että kuljettajan työteho on mahdollisimman suuri ja rasitusaste mahdollisimman pieni. Leveät etu- ja sivulasit sekä avattava kattoikkuna - takaavat hyvän näkyvyyden kaikissa olosuhteissa. Vakiona oleva automaattinen ilmastointilaite pitää ohjaamon lämpötilan miellyttävänä kelillä kuin kelillä. Suurikokoinen monitoiminen LCD -monitori PW118MR-8 mallin suurikokoinen ja käyttäjäystävällinen värimonitori tekee työskentelystä turvallista, tarkkaa ja joustavaa. Selväpiirteinen monitori helppoine käyttöpainikkeineen avaa kuljettajalle pääsyn lukuisiin toimintoihin ja käyttötietoihin. Avattava kattoikkuna parantaa näkyvyyttä ylöspäin Leveistä ikkunoista avautuu erinomainen näkyvyys joka suuntaan Kookas monikielinen monitori 4

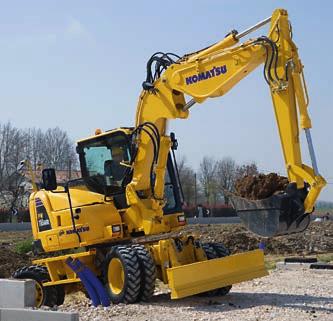

5 Erinomainen suorituskyky Suuri nostovoima Ulkomitoiltaan kokoluokkansa pienimpiin kuuluvan PW118MR-8 mallin nostokyky on täysin omaa luokkaansa. Tehon, sopusuhtaisten ulkomittojen ja tarkan hallinnan yhdistelmä tekee PW118MR-8 kaivukoneesta järkevän ratkaisun kapeilla kujilla sekä tienrakennus- ja viemäröintityömailla tehtäviin töihin. Erinomaiset ajo-ominaisuudet Pyöräalustaiset kaivukoneet on rakennettu siirtymään nopeasti työkohteesta toiseen. Liikkuvuuden parantamiseksi PW118MR-8 mallissa on täysin uusittu ajonopeutta tasaisella ja nousuissa nopeuttava voimansiirto. Etuakselin keinunta on lukittavissa monitorin kautta, mikä lisää suorituskykyä työskenneltäessä rinteissä. 5

6 Tehokas ja ympäristöystävällinen Suorituskyky ja ympäristön suojelu PW118MR-8 mallin voimanlähteenä on EU vaihe IIIA -vaatimukset täyttävä ecot3 -moottori. Yhdessä ajanmukaisen hydrauliikkajärjestelmän kanssa tämä monivaihesuuttimilla varustettu yhteispaineruiskutusmoottori saavuttaa erinomaisen tuottavuustason. Merkittävästi alentuneet typpioksidipäästöt ja melutasot tekevät tästä kompaktista kaivukoneesta ahtaille työmaille ja kaupunkikohteisiin erittäin sopivan. Korkea tuottavuus ja polttoainesäästöt Kuormituksen perusteella kuljettaja voi valita yhden viidestä työtavasta, joissa kaikissa moottorin käyntinopeus, pumpun tuotto ja järjestelmän paine ovat keskenään oikein mitoitettuja. Etuoikeus voidaan antaa joko tuottavuutta lisäävälle työliikkeiden nopeudelle tai polttoaineen säästölle kevyemmissä töissä. Polttoainetehokkuutta parantavat edelleen monitorissa näkyvä ekomittari ja vakiona oleva tyhjäkäyntiautomatiikka, joka alentaa automaattisesti moottorin käyntinopeuden joutokäynnille kun hallintavivut palautuvat keskiasentoon. 6

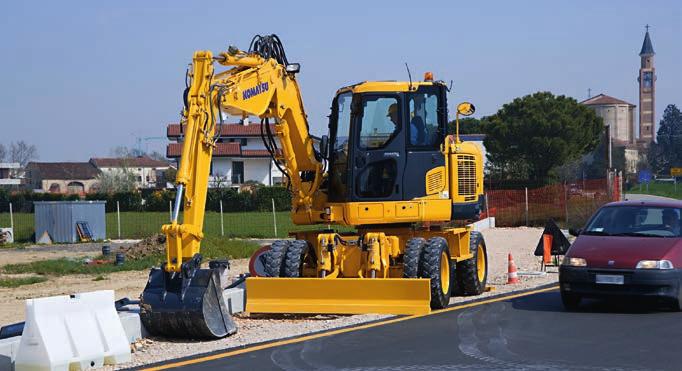

7 Erittäin monikäyttöinen Työskentely ahtaissa paikoissa Lyhytperäinen PW118MR-8 on optimaalisen tehokas ahtaissa työkohteissa kuten piha-alueilla, tienrakennus- ja purkutyömailla, vesijohto- ja viemäritöissä. Toisin sanoen kaikkialla siellä, missä tavanomaiset kaivukoneet eivät pysty työskentelemään. Jykevä rakenne ja erinomainen vakaus takaavat turvallisuuden ja luotettavuuden kaikissa tilanteissa. 4-pyöräohjaus Valittavissa on kaikkiaan 3 eri ohjaustapaa: 2-pyöräohjaus (siirtoajoa varten), 4-pyöräohjaus (ripeää työmaalla liikkumista varten) ja sivuttain ajo (ahtaita työkohteita varten). Tämä merkitsee monikäyttöisyyttä ja helppoa ajettavuutta. Ohjaustavan muuttaminen käy helposti ja turvallisesti: Sinun tarvitsee vain painaa uudessa ohjainpaneelissa kahta painiketta samanaikaisesti, jolloin vihreä merkkivalo näyttää sinulle valitsemasi ohjaustavan. Etuakselin kallistusliike voidaan lukita työskentelyn ajaksi vakauden parantamiseksi. 7

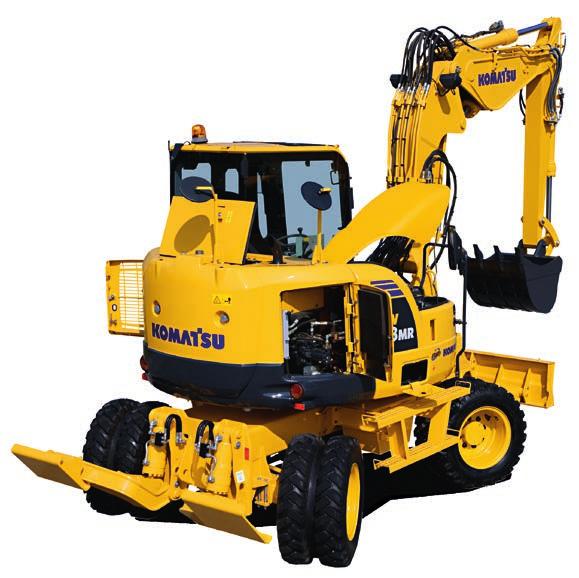

8 Helppo huoltaa Helppo huollettavuus Komatsu suunnitteli PW118MR 8 mallin siten, että kaikkiin huoltokohteisiin pääsee helposti käsiksi. Rutiinihuollot tulevat varmemmin tehdyksi ja usein kalliiksi tulevat seisokit pystytään välttämään. Alumiinirakenteiset ja samansuuntaisesti asennetut jäähdytin, välijäähdytin ja öljynjäähdytin ovat tehokkaita ja helppoja pitää puhtaana. Polttoaine- ja öljynsuodattimet sekä vedenerottimen tyhjennysventtiili ovat etäsijoitettuja ja helppoja huoltaa. EMMS (Equipment Management and Monitoring System) Komatsun EMMS -valvontalaite estää pienten vikojen kasvamisen mittaviksi konevaurioiksi. Valvontalaite seuraa kaikkien kriittisten järjestelmien ja moottorin toimintoja kuten öljynpainetta, jäähdytysnesteen lämpötilaa, latausta, ilmansuodattimen tukkeutumista jne. Mikäli jotakin tavanomaisesta poikkeavaa tapahtuu, se näkyy välittömästi monitorin näytössä. Monitori näyttää myös, koska öljy tai suodattimet on vaihdettava. Kaikkiin yleisimpiin huoltokohteisiin yltää hyvin maassa seisten Vedenerottimella varustettu polttoaineen esisuodatin Monitori välittää tiedot poikkeavista toiminnoista ja huoltojen ajankohdista 8

9 Komatsun satelliittitoiminen koneen valvonta- ja paikannusjärjestelmä KOMTRAX on mullistava koneen paikannus- ja seurantajärjestelmä, joka on suunniteltu säästämään aikaasi ja rahojasi. Voit nyt paikallistaa koneesi ja valvoa sen toimintoja koska ja missä tahansa. Käytä hyväksesi KOMTRAX :n välityksellä koneestasi saatavia arvokkaita tietoja huoltojen suunnittelussa ja koneen suorituskyvyn maksimoinnissa. Koneen työskentelyaika Päivittäisellä työaikaraportilla saat koneen tarkat käyttöajat: milloin koneesi käynnistettiin ja milloin se sammutettiin sekä koneen kokonaiskäyttöajan. Paikannus Konelistaus paikallistaa välittömästi kaikki koneesi, jopa ulkomailla olevat. KOMTRAX :n avulla voit: Tarkastella missä ja milloin koneesi työskentelee Saat tiedon koneen luvattomasta käytöstä ja liikuttelusta Vastaanottaa sähköpostiviestin turvallisuushälytyksistä Lisätietoja Komtraxista saat KOMTRAX -esitteestä konemyyjältäsi. Hälytykset Voit saada hälytystiedot sekä KOMTRAX nettisivuston että sähköpostin välityksellä. Lisääntynyt turvallisuus Koneen lukitusominaisuuden avulla voit määritellä, milloin moottori voidaan käynnistää. Aitaus -toiminto tekee mahdolliseksi rajata koneen käyttöalueen halutun laajuiseksi ja koneen ylittäessä määritellyt rajat, huomautus rikkeestä toimitetaan onlineviestinä omistajalle. 9

10 Tekniset tiedot MOOTTORI Malli... Komatsu SAA4D95LE-5 Tyyppi... Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori Iskutilavuus cm³ Sylinterimitat, halkaisija iskunpituus mm 115 mm Sylinterien lukumäärä...4 Moottoriteho käyntinopeudella rpm ISO ,0 kw / 96,6 hv SAE J ,4 kw / 91,7 hv Maks. vääntömomentti/käyntinopeus Nm / rpm Ilmanpuhdistin...Kuiva kaksivaiheinen ilmanpuhdistin, jossa pölymäärän ilmaisin ja automaattinen pölynpoisto TYÖPAINO Työpaino, joka sisältää mm varren, 0,33 m³ kauhan (ISO 7451), puskulevyn, kuljettajan, nesteet, täyden polttoainesäiliön ja vakiovarusteet (ISO 6016). Työpaino 2-osaisella Leveys puomilla varustettuna Takapuskulevyllä varustettuna Takatukijaloilla varustettuna Puskulevyllä ja tukijaloilla varustettuna VOIMANSIIRTO AKSELIT Veto- ja ohjausakseleissa planeettapyöräalennus pyörien navoissa. Etuakselin heilahdusliike on lukittavissa kahden hydraulisen männän avulla. Renkaat: Paripyörät (vakio) Yhdet pyörät (lisävaruste) OHJAUS Hydraulisesti toimiva ohjausjärjestelmä. joka vaikuttaa etu- ja takapyöriin akseleihin kiinnitettyjen kaksimäntäisten hydraulisten sylinterien välityksellä. Kuljettaja voi sähköisellä painikkeella valita kolme erilaista ohjaustapaa: - 2-pyöräohjaus - 4-pyöräohjaus - sivuttain ajo Kääntösäde: 2-pyöräohjauksella mm 4-pyöräohjauksella mm OHJAAMO Äänieristetty ohjaamo, jossa turvalasit, nostettava tuulilasi, verkolla suojattu kattoikkuna, lukittava liukuovi, tuulilasinpyyhkijä, sähköinen äänimerkinantolaite, säädettävä istuin, hallintajärjestelmä ja mittaristo sekä säädettävät työlaitteen hallintavivut, ulkopuolinen raittiin ilman sisäänotto mm kg mm kg mm kg Hydrostaattinen voimansiirto ja nelipyöräveto. Hydraulimoottori toimii synkronoidun, kaksi nopeusaluetta kehittävän vaihteiston välityksellä. Maksimi vetokyky dan (6.600 kg) Ajonopeus työssä vaihde 4 km/h - 2. vaihde 9 km/h Ajonopeus maantiellä vaihde 14 km/h - 4. vaihde 30 km/h HYDRAULIJÄRJESTELMÄ Tyyppi...HydrauMind. Suljettu hydraulijärjestelmä, jossa kuormaa tunnustelevat ja painetta säätävät venttiilit Pääpumput: Pumppu, joka käyttää...puomia, vartta, kääntöä, tassuja ja puskulevyä Tyyppi...Säätyvätilavuuksinen, aksiaalimäntäpumppu Suurin tuotto l/min Pumppu, joka käyttää... Kääntöä Tyyppi...Kiinteätilavuuksinen hammaspyöräpumppu Suurin tuotto l/min Hydraulimoottorit: Ajo... 1 mäntämoottori Kääntö...1 -mäntäinen kääntömoottori, jossa käännön jarru Varoventtiilin asetukset (suurimmat järjestelmäpaineet): Kääntö ja puskulevy... 20,3 MPa (208 kg/cm²) Ajo ja työlaitteet... 26,5 MPa (270 kg/cm²) Kauhan irrotusvoima (ISO 6015) dan (7.310 kgf) Kaivuvarren kaivuvoima, pituus mm (ISO 6015) dan (4.600 kgf) KÄÄNTÖ Voimanlähde... Hydraulimoottori Käännön alennusvaihde...planeettapyörästö Kääntökehän voitelu...rasvakylpy Käännön jarru... Automaattinen, öljykylpylevyjarru Käännön nopeus... 8,5 rpm JARRUT Tyyppi... Kaksipiirinen, hydraulisesti toimiva, poljinkäyttöinen järjestelmä, joka vaikuttaa kaikissa pyörissä oleviin monilevyisiin öljykylpyjarruihin Ajojarrut...Kaikkiin neljään pyörään vaikuttavat hydraulisesti toimivat jarrut Seisontajarru...Taka-akseliin vaikuttavat, ohjaamosta sähköisellä painikkeella ohjattavat, hydraulisesti toimivat paineella avattavat jarrut SÄHKÖJÄRJESTELMÄ Jännite...24 V Akku Ah Vaihtovirtalaturi...60 A Käynnistysmoottori...4,5 kw TÄYTTÖMÄÄRÄT Polttoainesäiliö l Jäähdytysjärjestelmä... 12,4 l Moottoriöljy l Tasauspyörästöt (kumpikin)... 9 l Ajon vaihde (kumpikin)... 0,8 l Käännön vaihde... 3,5 l Hydrauliöljysäiliö l PÄÄSTÖARVOT Moottorin päästöt... Täyttää EU Vaihe IIIA -päästömääräykset Äänitaso LwA, ulkoinen melu db(a) (2000/14/EC Stage II) LpA, melutaso ohjaamossa db(a) (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997)* Käsi/käsivarsi... 2,5 m/s² (mittausepävarmuus K = 0,58 m/s²) Vartalo... 0,5 m/s² (mittausepävarmuus K = 0,22 m/s²) * riskiarvon määrityksessä direktiivin 2002/44/EC mukaisesti, käytä ISO/TR 25398:2006 mukaisia arvoja.

11 Tekniset tiedot NOSTOKYKY KAIVU-ULOTTUVUUDET A Ulottuma kääntökeskiöstä KONEEN MITAT JA TEKNISET TIEDOT ON ILMOITETTU 89/392/CE JA EN DIREKTIIVIEN EDELLYTTÄMÄLLÄ TAVALLA. B Kauhan alatapin korkeus Jos poistetaan kauha, vivusto tai sylinteri, nostokapasiteetti lisääntyy niiden painon verran. Arvo suoraan edessä Arvo suoraan sivulla Nostoarvot koneen ollessa varustettuna 266 kg kauhalla, paripyörillä (9-20), puskulevyllä, tukijalkaa, välivarsilla ja sylinterillä. Lisävastapainolla varustettuna (388 kg). Max. 6,0 m 4,5 m 3,0 m * *2.080 * ,0 m * * * ,5 m * * ,0 m * * * ,5 m * * *1.960 * ,0 m * * * ,5 m * * ,0 m * * * (3390) Varren pituus mm Varren pituus mm 4,5 m *1.840 TAKAPUSKULEVY ALHAALLA (NOSTETTAESSA PUSKULEVYN YLI) A Max. 6,0 m 4,5 m 4180 (4330) 3355 (3500) A B 8585 (8725) 6515 (6649) ETUPUSKULEVY JA TAKATUKIJALAT YLHÄÄLLÄ 3675 (3785) 3,0 m Varren pituus mm Varren pituus mm B 4,5 m 1.840* * 1.910* 2.080* 2.080* 3,0 m 1.740* * * ,5 m 1.780* * * * * 1.830* 1.960* 1.960* 3,0 m 1.590* * * ,5 m 1.620* * ,0 m 1.790* * * PÄÄMITAT ,0 m 1.880* 4,5 m 1.680* 7650 (7800) 7950 (8100) ETUPUSKULEVY JA TAKATUKIJALAT ALHAAALLA R1440* 3,0 m 1.910* 1.910* 2.080* 2.080* * 2.130* 2.790* 2.790* 1,5 m 1.780* * ,0 m 1.880* * * ,5 m 1.680* * 1.830* 1.960* 1.960* 3,0 m 1.590* * 2.070* 2.680* 2.680* 1,5 m 1.620* * ,0 m 1.790* * * ,0 m 1.740* 1490 lisävastapainolla ** 1490 with add. x-weight varustettuna HUOM: Yllä ilmoitetut nostoarvot on määritetty hydraulisia kaivukoneita koskevan ISO standardin mukaisesti. Ne eivät ylitä 87% hydrauliikan nostovoimasta eivätkä 75% koneen kaatavasta kuormasta. Kaivukoneet joita käytetään kappaleiden siirtelyyn tulee täyttää paikalliset määräykset sekä varustaa puomin ja kaivuvarren letkurikkoventtiileillä ja ylikuormituksen varoitusjärjestelmällä EN474-5 säännöksen mukaan. - (*) Tähdellä merkittyjä nostoarvoja rajoittaa hydrauliikan nostovoima eikä kaatokuorma. - Laskelmat edellyttävät, että kone on kovalla ja tasaisella alustalla. - Nostopisteellä tarkoitetaan kauhan takaosaan kiinnitettyä kuvitteellista koukkua ,5 m 1.840* (2800) Varren pituus mm Varren pituus mm B ,5 m 67 6,0 m 2260 Max. 895 A (6051) (7510) Kauhojen tilavuudet (ISO 7451) m³ 0,093 0,15 0,19 0,24 0,28 0,33 0,36 0,40 Kauhan leveys mm Kauhan paino kg Kynsien lukumäärä

12 Keskikokoinen kaivukone PW118MR-8 Vakio- ja lisävarusteet MOOTTORI Komatsun vesijäähdytetty, monivaihesuuttimilla varustettu turboahdettu ja EU Vaihe IIIA -vaatimukset täyttävä yhteispaineruiskutteinen SAA4D95LE-5 dieselmoottori Vaihtovirtalaturi 24 V/60 A RENKAAT Paripyörät 9-20 Yhdet pyörät HYDRAULIJÄRJESTELMÄ 5 erilaista työtapa- ja tehovalintaa: Täysteho, säästöteho, iskuvasarakäyttö, lisälaitekäyttö ja nostot Yksi 2-suuntainen hallintaventtiilillä varustettu lisätyölaitepiiri ja puomiin ja varteen vedetty putkisto (HCU-A) Lisähydraulipiiri (HCU-B) Lisähydrauliikan varoventtiili 2. lisähydraulipiiri (HCU-C) + hydraulisen pikaliittimen käyttövalmius Työlaitepiirien sulkuhanat VALAISTUSJÄRJESTELMÄ Puomiin kiinnitetty työvalo Ohjaamon eteenpäin valaiseva työvalo 4 ohjaamon eteenpäin valaisevaa työvaloa Ohjaamon taaksepäin valaiseva työvalo Puomiin asennettu lisätyövalo OHJAAMO Automaattinen ilmastointilaite Säädettävä istuin turvavöineen Suurikokoinen monikielinen nestekidenäyttö Radiovalmius 12 V ulosotto ohjaamossa Radio Aurinkolippa HUOLTO JA KUNNOSSAPITO Equipment Management and Monitoring System (EMMS) laitteiden hallinta- ja tarkkailujärjestelmä Ilmanpuhdistin, kaksoiselementti KOMTRAX Komatsun satelliittitoiminen koneen valvonta- ja paikannusjärjestelmä Polttoaineen täyttöpumppu TURVALAITTEET Ylikuormituksen esto Ajohälytin Äänimerkki Taustapeilit (vasemmalla puolella ja takana) Nostosylinterin letkurikkoventtiili Kaivuvarren letkurikkoventtiili Vilkkumajakka Nostokoukku kaivuvarren päässä TYÖLAITTEET Tukijalat ja/tai puskulevy letkurikkoventtiilillä Kauhat ( mm) mm ojanperkauskauha mm muotokauha (45 ) MUUT VARUSTEET Nivelpuomi (asetinlaitteella varustettuna) mm kaivuvarsi 4-pyöräohjaus Puomiston automaattinen hidastus tarkkuustyössä Proportionaalinen peukalopyöräkytkin joystickvivussa lisälaitepiirin hallintaan Automaattinen seisontajarru Käännön lukko Manuaalinen lukitus kallistuvalle etuakselille Lisävastapaino (388 kg) mm kaivuvarsi Tiedot muista työ- ja lisälaitteista sekä erikoisvarusteista saatavissa lähimmältä maahantuojan edustajalta. Muut lisälaitteet pyynnöstä. vakiovarusteet lisävarusteet Komatsu kumppanisi: Komatsu Europe International NV Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel Fax WYSS /2015 Materials and specifications are subject to change without notice. is a trademark of Komatsu Ltd. Japan. Printed in Europe Ilmoitetut tiedot eivät sido valmistajaa, joka pidättää itsellään oikeuden muutoksiin. Kaavioissa ja kuvissa saattaa olla erikoisvarusteisia koneita. Vakio- ja lisävarusteissa saattaa esiintyä maakohtaisia eroja.
