1 4/15/FI/1 Palonrajoittimet Sarja FKRS-EU Testattu standardin EN mukaisesti Maahantuoja Oy Teknocalor Ab Puh Telefax Sinikellonkuja Vantaa teknocalor@teknocalor.fi

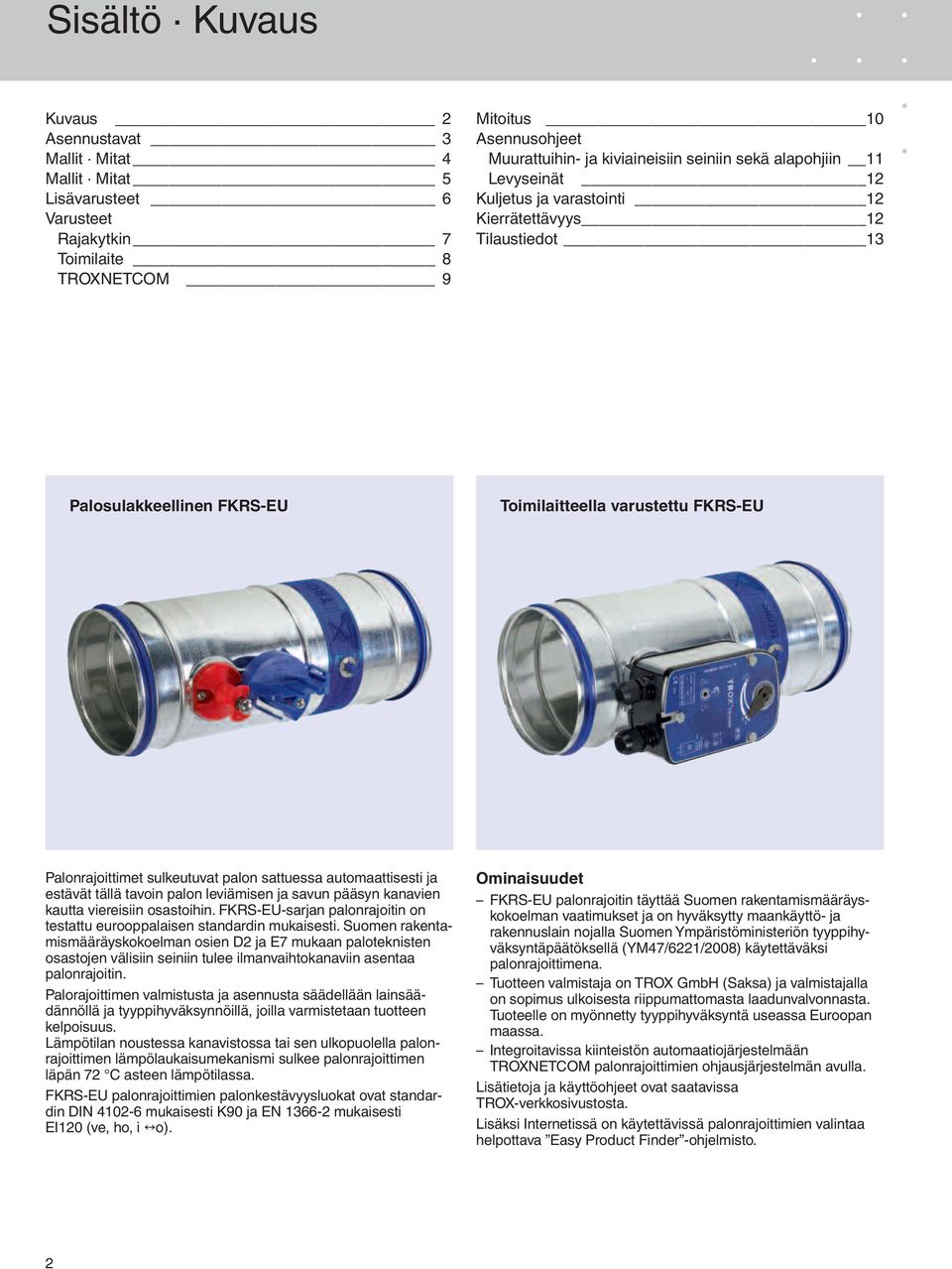

2 Sisältö Kuvaus Kuvaus 2 Asennustavat 3 Mallit Mitat 4 Mallit Mitat 5 Lisävarusteet 6 Varusteet Rajakytkin 7 Toimilaite 8 TROXNETCOM 9 Mitoitus 10 Asennusohjeet Muurattuihin- ja kiviaineisiin seiniin sekä alapohjiin 11 Levyseinät 12 Kuljetus ja varastointi 12 Kierrätettävyys 12 Tilaustiedot 13 Palosulakkeellinen FKRS-EU Toimilaitteella varustettu FKRS-EU Palonrajoittimet sulkeutuvat palon sattuessa automaattisesti ja estävät tällä tavoin palon leviämisen ja savun pääsyn kanavien kautta viereisiin osastoihin. FKRS-EU-sarjan palonrajoitin on testattu eurooppalaisen standardin mukaisesti. Suomen rakentamismääräyskokoelman osien D2 ja E7 mukaan paloteknisten osastojen välisiin seiniin tulee ilmanvaihtokanaviin asentaa palonrajoitin. Palorajoittimen valmistusta ja asennusta säädellään lainsäädännöllä ja tyyppihyväksynnöillä, joilla varmistetaan tuotteen kelpoisuus. Lämpötilan noustessa kanavistossa tai sen ulkopuolella palonrajoittimen lämpölaukaisumekanismi sulkee palonrajoittimen läpän 72 C asteen lämpötilassa. FKRS-EU palonrajoittimien palonkestävyysluokat ovat standardin DIN mukaisesti K90 ja EN mukaisesti EI120 (ve, ho, i o). Ominaisuudet FKRS-EU palonrajoitin täyttää Suomen rakentamismääräyskokoelman vaatimukset ja on hyväksytty maankäyttö- ja rakennuslain nojalla Suomen Ympäristöministeriön tyyppihyväksyntäpäätöksellä (YM47/6221/2008) käytettäväksi palonrajoittimena. Tuotteen valmistaja on TROX GmbH (Saksa) ja valmistajalla on sopimus ulkoisesta riippumattomasta laadunvalvonnasta. Tuoteelle on myönnetty tyyppihyväksyntä useassa Euroopan maassa. Integroitavissa kiinteistön automaatiojärjestelmään TROXNETCOM palonrajoittimien ohjausjärjestelmän avulla. Lisätietoja ja käyttöohjeet ovat saatavissa TROX-verkkosivustosta. Lisäksi Internetissä on käytettävissä palonrajoittimien valintaa helpottava Easy Product Finder -ohjelmisto. 2

3 Asennustavat Palonrajoittimet ovat paloteknisesti testattuja osia. Siksi niitä käytettäessä on noudatettava toimitukseen kuuluvia asennus-, käyttö- ja kunnossapito-ohjeita. Palonrajoittimet on tarkastettava puolen vuoden välein käyttöönotosta lukien. Jollei kahdessa peräkkäisessä tarkastuksessa havaita toiminnallisia puutteita, tarkastusväli voidaan pidentää yhteen vuoteen. Yleensä riittää, että palonrajoittimen läppä sulkeutuu ja avautuu. Toimilaitteella varustettujen peltien yhteydessä myös testaus automaattisesti on mahdollista. Testauksen yhteydessä on lisäksi varmistuttava sähköliitäntöjen kunnosta ja toimilaitteen mekaanisesta toiminnasta. Pellit on puhdistettava kanaviston säännöllisen nuohouksen yhteydessä. FKRS-EU-peltien paloluokka on alla olevissa sovelluksissa EI120. tämä arvo saavutetaan vain silloin, kun pellin kummallekin puolelle on asennettu kanava tai kun toiselle puolelle on asennettu kanava ja toiselle puolelle suojaristikko palonrajoittimia asennettaessa on noudatettava rakentamismääräyskokoelman erityismääräyksiä ja yleisiä teknisiä sääntöjä. ilmakanavat on kannakoitu siten, ettei niistä voi tulipalon sattuessa kohdistua suuria voimia palonrajoittimiin. Asennuspaikka Rakennusmateriaalit Minimipaksuus mm Märkäasennus lisätiedot Osastoiva kiviaineinen seinä 500 kg/m³ seinät, valmistettu esim. betonista kevytbetonista solubetonista kg/m³ muuratut seinät, valmistettu esim. tiilestä Osastoiva kiviaineinen alapohja 500 kg/m³ alapohjat, valmistettu esim. betonista kevytbetonista muuraamalla 150 Osastoiva levyrakenteinen seinä Kipsiset levyrakenteiset seinät

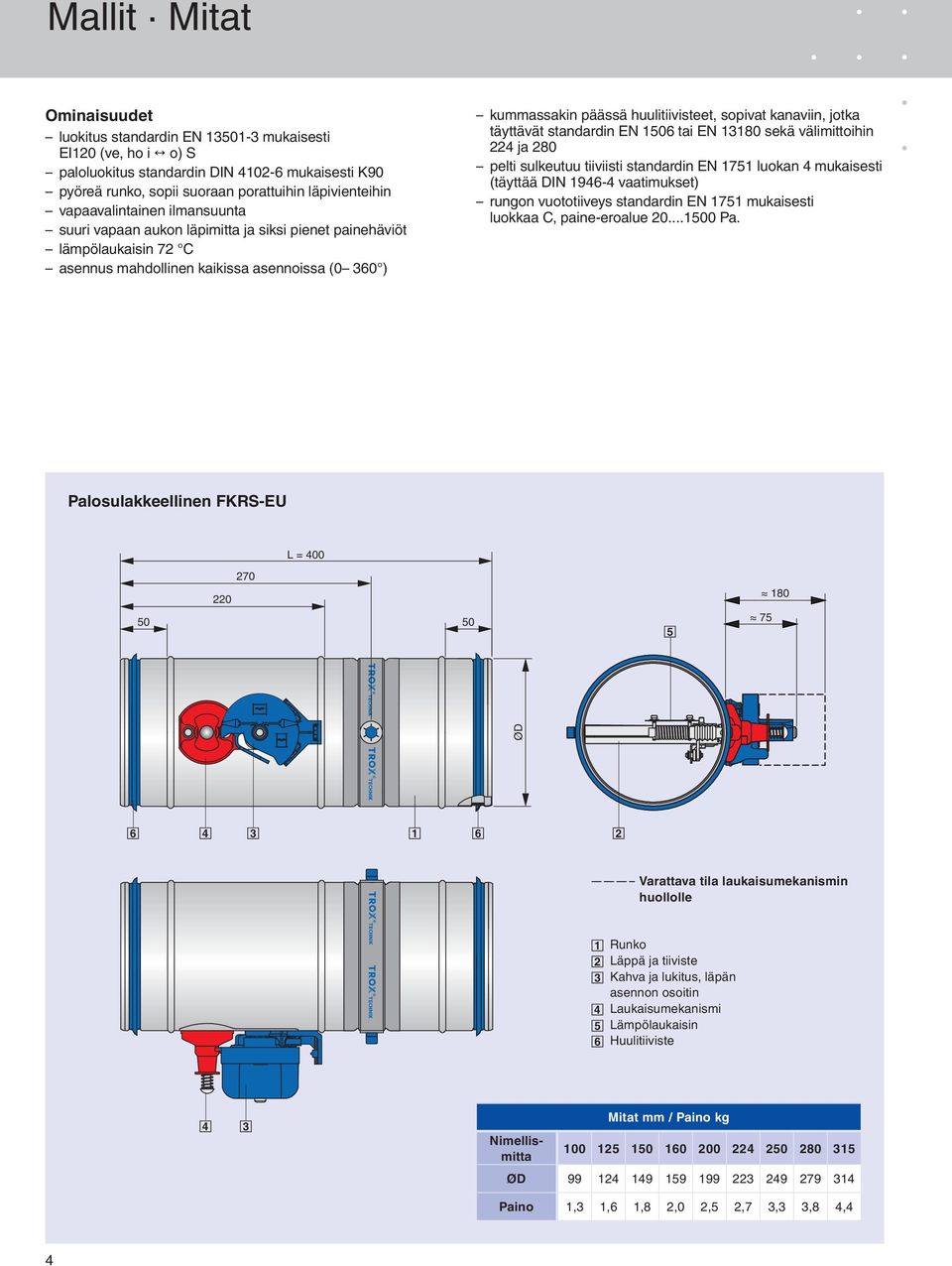

4 Mallit Mitat Ominaisuudet luokitus standardin EN mukaisesti EI120 (ve, ho i o) S paloluokitus standardin DIN mukaisesti K90 pyöreä runko, sopii suoraan porattuihin läpivienteihin vapaavalintainen ilmansuunta suuri vapaan aukon läpimitta ja siksi pienet painehäviöt lämpölaukaisin 72 C asennus mahdollinen kaikissa asennoissa (0 360 ) kummassakin päässä huulitiivisteet, sopivat kanaviin, jotka täyttävät standardin EN 1506 tai EN sekä välimittoihin 224 ja 280 pelti sulkeutuu tiiviisti standardin EN 1751 luokan 4 mukaisesti (täyttää DIN vaatimukset) rungon vuototiiveys standardin EN 1751 mukaisesti luokkaa C, paine-eroalue Pa. Palosulakkeellinen FKRS-EU L = ØD Varattava tila laukaisumekanismin huollolle 1 Runko 2 Läppä ja tiiviste 3 Kahva ja lukitus, läpän asennon osoitin 4 Laukaisumekanismi 5 Lämpölaukaisin 6 Huulitiiviste 4 3 Mitat mm / Paino kg Nimellismitta ØD Paino 1,3 1,6 1,8 2,0 2,5 2,7 3,3 3,8 4,4 4

5 Mallit Mitat Suurempi korroosionkestävyys on mahdollista saavuttaa valmistamalla palorajoittimien osat ruostumattomasta teräksestä tai käyttämällä polttomaalattua runkoa. Yhdistäminen myös pinnoitettuun läppään on mahdollista. Kestävyystiedot ovat saatavissa pyynnöstä. Mallit Runko Läppä Sinkitty Vakio - Polttomaalattu Vakio -1 Ruostumaton teräs Vakio -2 Sinkitty Pinnoitettu -7 Polttomaalattu Pinnoitettu -1-7 Ruostumaton teräs Pinnoitettu -2-7 Materiaalit runko sinkittyä teräslevyä polttomaalattu runko (RAL 7001) runko ruostumatonta terästä läppä kuumuutta eristävää erikoisseosta pinnoitettu läppä (RAL 7001) läpän akseli ruostumatonta terästä muovinen liukulaakeri. Toimilaitteella varustettu FKRS-EU L = ØD Varattava tila laukaisumekanismin huollolle 1 Runko 2 Läppä ja tiiviste 3 Jousipalautteinen toimilaite 4 Lämpösähköinen laukaisumekanismi 5 Lämpölaukaisin 6 Huulitiiviste Mitat mm / Paino kg 4 Nimellismitta ØD Paino 3,1 3,4 3,6 3,7 4,2 4,5 5,0 5,5 6,2 5

6 Lisävarusteet Suojaristikko Kun palonrajoitin liitetään ilmakanavaan vain toiselta puoleltaan, toinen puoli on varustettava ristikolla. Palonrajoitin, suojaristikko ja mahdollinen jatko-osa asennetaan tehtaalla yhdeksi kokonaisuudeksi. Suojaristikon vapaan aukon läpimitta on n. 70 % Suojaristikoita toimitetaan myös erikseen. Taipuisa liitos Ilmakanavat on asennettava siten, ettei niistä kohdistu palon aikana havaittavia voimia palonrajoittimeen. Jos palonrajoitin asennetaan kanaviston yhteyteen, joka palotilanteessa saattaa aiheuttaa vääntörasitusta palonrajoittimeen ja seinään, on suositeltavaa käyttää taipuisaa liitosta. Taipuisia liitoksia toimitetaan erikseen. Pellin ja läpän koko määrää, että halkaisijasta 224 alkaen asennuspuolelle tarvitaan jatko-osa ennen pellin asennusta ja asennusaukon tiivistämistä. Lisävarusteet Käyttöpuoli Asennuspuoli Taipuisa liitos S0 Taipuisa liitos 0S Taipuisa liitos Taipuisa liitos SS Suojaristikko A0 Suojaristikko 0A Taipuisa liitos Suojaristikko SA Suojaristikko Taipuisa liitos AS Materiaalit suojaristikko sinkittyä teräslevyä (jauhemaalatuissa ja ruostumatonta terästä olevissa FKRS-EU-versioissa polttomaalattu) jatko-osan materiaali samanlainen kuin rungon materiaali taipuisa liitos polyesterikangasta. Suojaristikko Käyttöpuoli Asennuspuoli L = A0 A0 0A 0A Taipuisa liitos Jatko-osa 200 Jatko-osa alkaen koosta 224 Käyttöpuoli Asennuspuoli S0 0S Jatko-osa kokoon 200 asti alkaen koosta L = L = S0 0S S0 0S Jatko-osa Huomaa! Suojaristikolla tai taipuisalla liitoksella varustetut palonrajoittimet toimitetaan ilman huulitiivistettä. Taipuisat liitokset toimitetaan irrallisina, kiristysrenkaita ei toimiteta mukana. 6

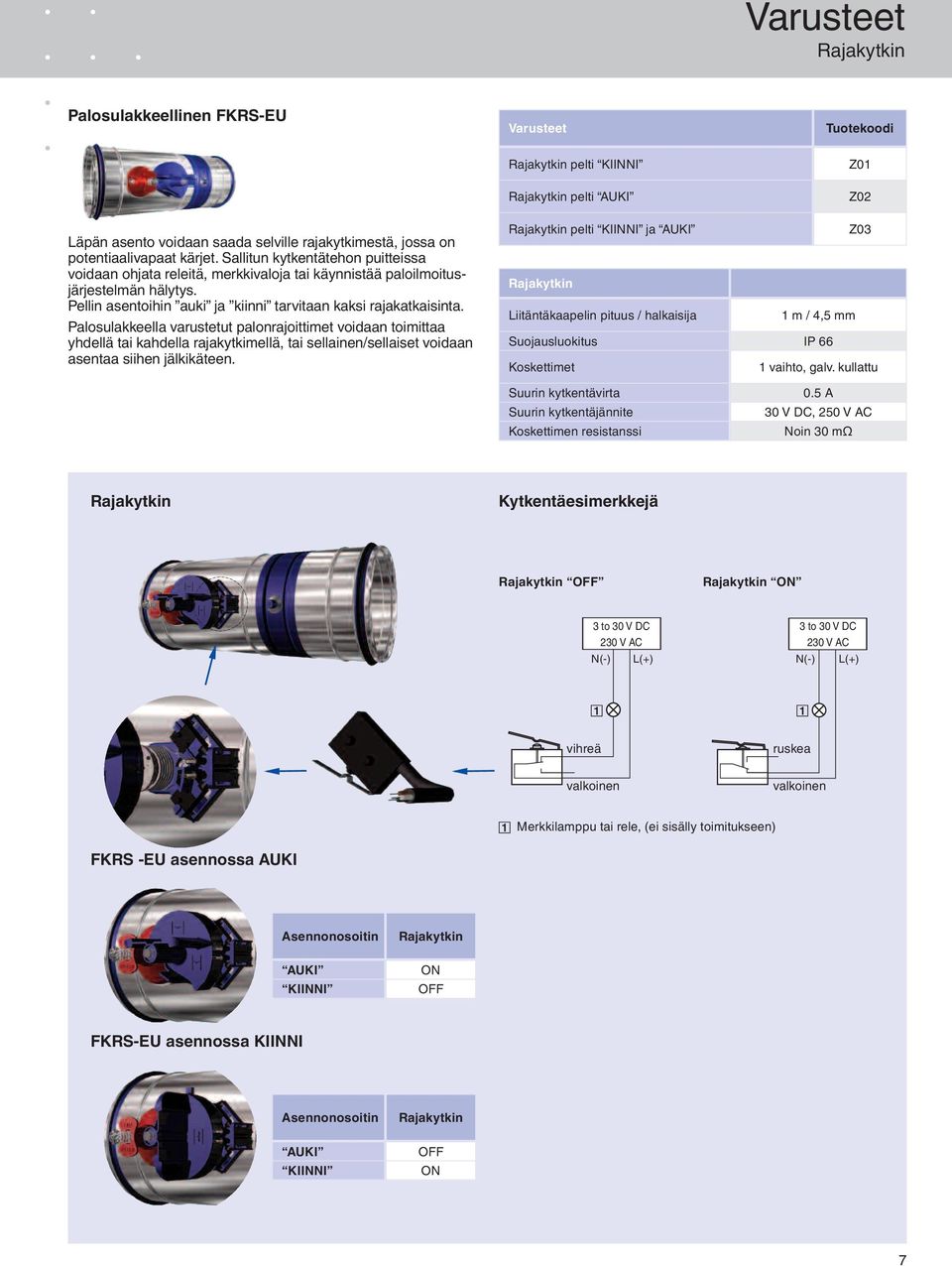

7 Varusteet Rajakytkin Palosulakkeellinen FKRS-EU Varusteet Rajakytkin pelti KIINNI Rajakytkin pelti AUKI Z01 Z02 Läpän asento voidaan saada selville rajakytkimestä, jossa on potentiaalivapaat kärjet. Sallitun kytkentätehon puitteissa voidaan ohjata releitä, merkkivaloja tai käynnistää paloilmoitusjärjestelmän hälytys. Pellin asentoihin auki ja kiinni tarvitaan kaksi rajakatkaisinta. Palosulakkeella varustetut palonrajoittimet voidaan toimittaa yhdellä tai kahdella rajakytkimellä, tai sellainen/sellaiset voidaan asentaa siihen jälkikäteen. Rajakytkin pelti KIINNI ja AUKI Z03 Rajakytkin Liitäntäkaapelin pituus / halkaisija 1 m / 4,5 mm Suojausluokitus IP 66 Koskettimet 1 vaihto, galv. kullattu Suurin kytkentävirta Suurin kytkentäjännite Koskettimen resistanssi 0.5 A 30 V DC, 250 V AC Noin 30 mω Rajakytkin Kytkentäesimerkkejä Rajakytkin OFF Rajakytkin ON 3 to 30 V DC 230 V AC 3 to 30 V DC 230 V AC N(-) L(+) N(-) L(+) 1 1 vihreä ruskea valkoinen valkoinen 1 Merkkilamppu tai rele, (ei sisälly toimitukseen) FKRS -EU asennossa AUKI Asennonosoitin AUKI KIINNI Rajakytkin ON OFF FKRS-EU asennossa KIINNI Asennonosoitin AUKI KIINNI Rajakytkin OFF ON 7

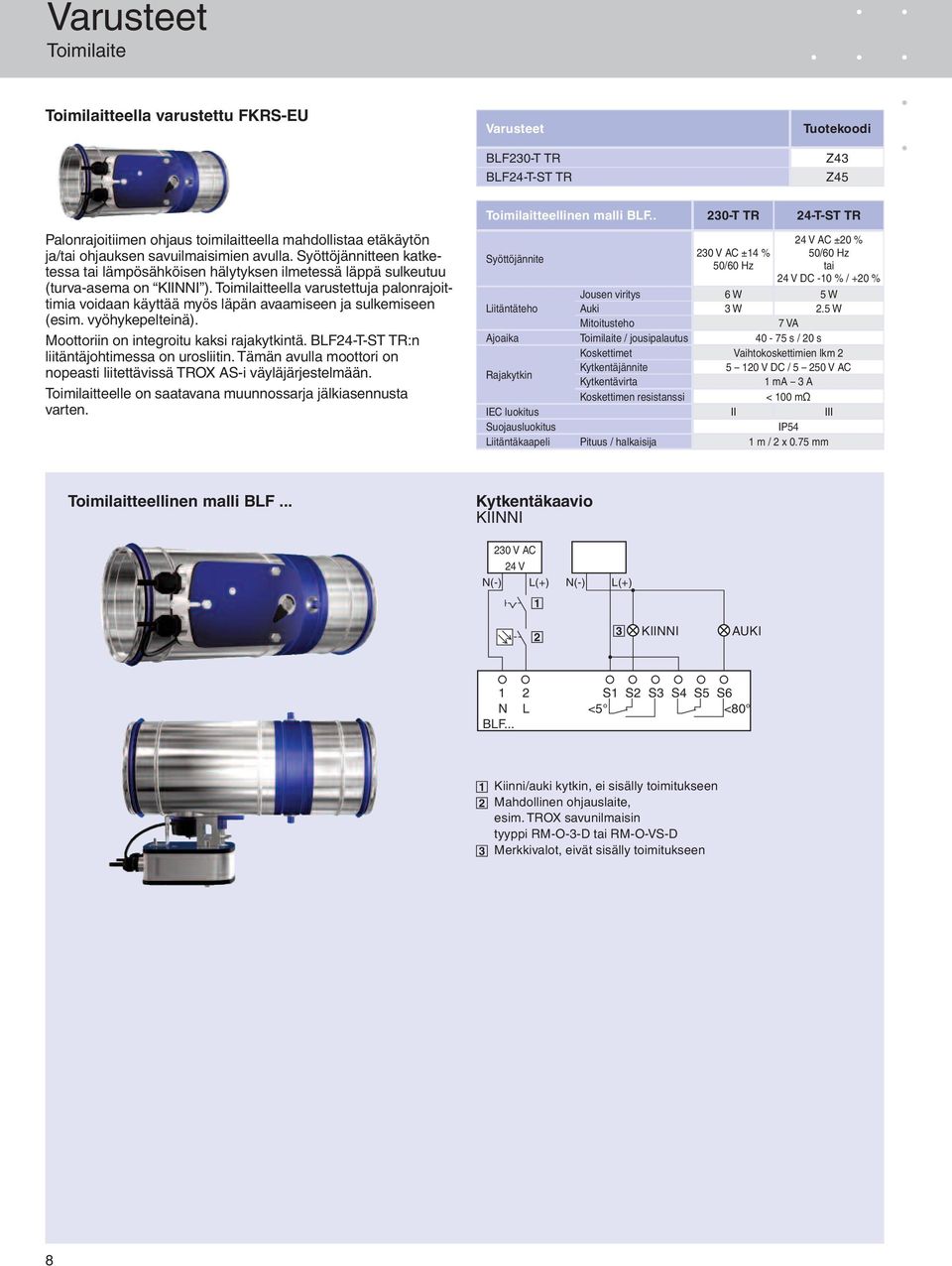

8 Varusteet Toimilaite Toimilaitteella varustettu FKRS-EU Varusteet BLF230-T TR BLF24-T-ST TR Z43 Z45 Palonrajoitiimen ohjaus toimilaitteella mahdollistaa etäkäytön ja/tai ohjauksen savuilmaisimien avulla. Syöttöjännitteen katketessa tai lämpösähköisen hälytyksen ilmetessä läppä sulkeutuu (turva-asema on KIINNI ). Toimilaitteella varustettuja palonrajoittimia voidaan käyttää myös läpän avaamiseen ja sulkemiseen (esim. vyöhykepelteinä). Moottoriin on integroitu kaksi rajakytkintä. BLF24-T-ST TR:n liitäntäjohtimessa on urosliitin. Tämän avulla moottori on nopeasti liitettävissä TROX AS-i väyläjärjestelmään. Toimilaitteelle on saatavana muunnossarja jälkiasennusta varten. Toimilaitteellinen malli BLF T TR 24-T-ST TR Syöttöjännite 230 V AC ±14 % 50/60 Hz 24 V AC ±20 % 50/60 Hz tai 24 V DC -10 % / +20 % Jousen viritys 6 W 5 W Liitäntäteho Auki 3 W 2.5 W Mitoitusteho 7 VA Ajoaika Toimilaite / jousipalautus s / 20 s Koskettimet Vaihtokoskettimien lkm 2 Rajakytkin Kytkentäjännite V DC / V AC Kytkentävirta 1 ma 3 A Koskettimen resistanssi < 100 mω IEC luokitus II III Suojausluokitus IP54 Liitäntäkaapeli Pituus / halkaisija 1 m / 2 x 0.75 mm Toimilaitteellinen malli BLF... Kytkentäkaavio KIINNI 230 V AC 24 V N(-) L(+) N(-) L(+) KIINNI AUKI 1 2 S1 S2 S3 S4 S5 S6 N L <5 <80 BLF... 1 Kiinni/auki kytkin, ei sisälly toimitukseen 2 Mahdollinen ohjauslaite, esim. TROX savunilmaisin tyyppi RM-O-3-D tai RM-O-VS-D 3 Merkkivalot, eivät sisälly toimitukseen 8

9 Varusteet TROXNETCOM Toimilaitteellinen FKRS-EU yhdistettynä TROXNETCOM-järjestelmään Varusteet AS-EM/B ja BLF24-T-ST TR ZA03 Varusteet Toimilaitteella BLF24-T-ST TR ja tässä kuvatuilla lisäasennetuilla moduuleilla varustetut palonrajoittimet muodostavat yhdessä valmiin LON-integoitavan kokonaisuuden. Komponentit on asennettu ja johdotettu tehtaalla. Asiakkaan tehtäväksi jää ainoastaan kytkeä väyläjohdin ja syöttöjännite. AS-i-järjestelmä on maailmanlaajuisesti standardien EN ja IEC mukainen väyläjärjestelmä. Sen avulla voidaan yhdistää erilaisia komponentteja (moduuleja) verkoksi valmistajasta ja toimialasta riippumatta. Moduulit ohjaavat moottoreita ja/tai vastaanottavat viestejä antureilta. LON-WA1/B2 ja BLF24-T-ST TR LON-WA1/B2-AD ja BLF24-T-ST TR LON-WA1/B2-AD230 ja BLF24-T-ST TR ZL06 ZL07 ZL08 LON ja LONMARK tarkoittavat standardoitua paikallista tiedonsiirtoverkkoa, joka ei ole valmistajariippuvainen. Tiedonsiirto tapahtuu Echelon Corporationin valmistaman mikroprosessorin avulla yhtenäisen protokollan mukaisesti. LONMARKin puitteissa on määritelty standardit, joilla varmistetaan näiden tuotteiden yhteensopivuus. TROX LON-moduulit käyttävät LONMARK yhteensopivuuden mukaista SNVT-muuttujia. AS-EM/B moduuli Moduuli LON-WA1/... Ohjausyksikkö 230 V AC FKRS-EU jossa LON-WA1/B2 FKRS-EU jossa AS-EM/B FKRS-EU jossa LON-WA1/B2-AD230 FKRS-EU jossa AS-EM/B LON FTT10A kierretty parikaapeli Väylämuunnin Moduuli lähettää mittaus- ja säätövietejä toimilaitteen ja ohjausyksikön välillä. Näin voidaan sekä ohjata moottoria että valvoa toimintaviivettä. Moduulin ja moottorin syöttöjännite (24 V DC) johdetaan AS-i-lattakaapelilla. Toimintailmoitukset: toimii 4 sisäämenoa 2 ulostuloa LON-WA1/B2 1 tai 2 palopellin ohjaukseen LON-WA1/B2-AD Liitäntämoduuli toiselle palopellille 24 V AC- syöttöjännitteellä LON-WA1/B2-AD230 Liitäntämoduuli toiselle palopellille 230 V AC- syöttöjännitteellä Lisätietoja asiasta on Internet-sivuillamme. 9

10 Mitoitus Määritelmät v A p t ζ ρ L WA L WNC L W f m m/s : Otsapintanopeus Pa : Painehäviö p t = ζ ρ 2 v A ² : Kertavastus kg/m³ : Tiheys(n C:ssa) db(a) : A-painotettu ääniteho : NC arvo db : Ääniteho oktaavikaistaa kohden Hz : Oktaavikaistojen keskitaajuudet Kaikki äänitehot perustuvat 1 pw:n tehoon. Kaikki äänet määritelty kaiuntahuoneessa. Äänitehot määritelty ja korjattu noudattaen standardia EN ISO 5135, helmik Kun v A taulukon mukainen: p t, L WA, L WNC, L W taulukosta väliarvot v A : p t = ζ ρ 2 v A ² L WA, L WNC, L W Esimerkki Lähtötiedot: L w db FKRS-EU palonrajoitin Koko = 125, v A = 6 m/s Vaatimukset: p t, L WA, L WNC, L W Tulos: p t = 23 Pa L WA = 37 db(a) L WNC = 29 Riittävällä tarkkuudella interpoloiden taulukkoarvojen välillä f m Hz <10 f m Hz Nimellismitta ζ v A m/s p t Pa L WA db(a) L WNC L W db 100 1, , , , , , , , , <10 < <10 < < <10 < < <10 < < <10 <10 < < <10 < < <10 < < <10 < < <10 < <

11 Asennusohjeet Muurattuihin- ja kiviaineisiin seiniin sekä alapohjiin Palonrajoittimen asennus muurattuihin- ja kiviaineisiin seiniin ja alapohjiin on mahdollista laastia käyttäen (märkä upotusasennus). Asennusasento ja ilman suunta ovat merkityksettömiä. Yleensä käyttömahdollisuudet ovat seuraavat: seinän vähimmäispaksuus: 100 mm betonia tai solubetonia, kevytbetonia tai kipsiä tai 115 mm muurilaastia alapohjan vähimmäispaksuus: 150 mm betonia tai solubetonia jos seinä tai alapohja on paksumpi kuin 115 mm, on käytettävä jatko-osaa (lisävaruste tai ulkopuolinen toimittaja), jotta ilmakanavan liitäntä onnistuu kahden palopellin vähimmäisetäisyys: 200 mm. Ilmakanavissa on suositeltavaa käyttää taipuisia liitoksia. Märkä upotusasennus Asennettaessa palopeltejä seinään tai alapohjaan tarvittavan aukon tai porausreiän koko on vähintään pellin mitta +80 mm.vaihtoehtoisesti palonrajoitin voidaan myös muurata tai betonoida suoraan seinään. Ympäröivä rako»s«on täytettävä kokonaan laastilla. Sen paksuuden tulee olla vähintään 100 mm. Käyttökelpoinen laasti on standardien DIN 1053, ryhmä II, lla ja llla, EN 998-1, EN mukaista tiheää, kiviaineista massaa tai kipsisementtiä. Asennuksen jälkeen tulee testata palonrajoittimen läpän vapaa liikkuminen. Seinäasennus W: mm 220 W Alapohja-asennus, pysty D 150 mm D 220 Laasti, betoni tai kipsi Laasti, betoni tai kipsi s 40 W > 115 mm Alapohja-asennus, riippuva D 150 mm 220 D s 40 W 125 Jatko-osa Laasti, betoni tai kipsi s 40 11

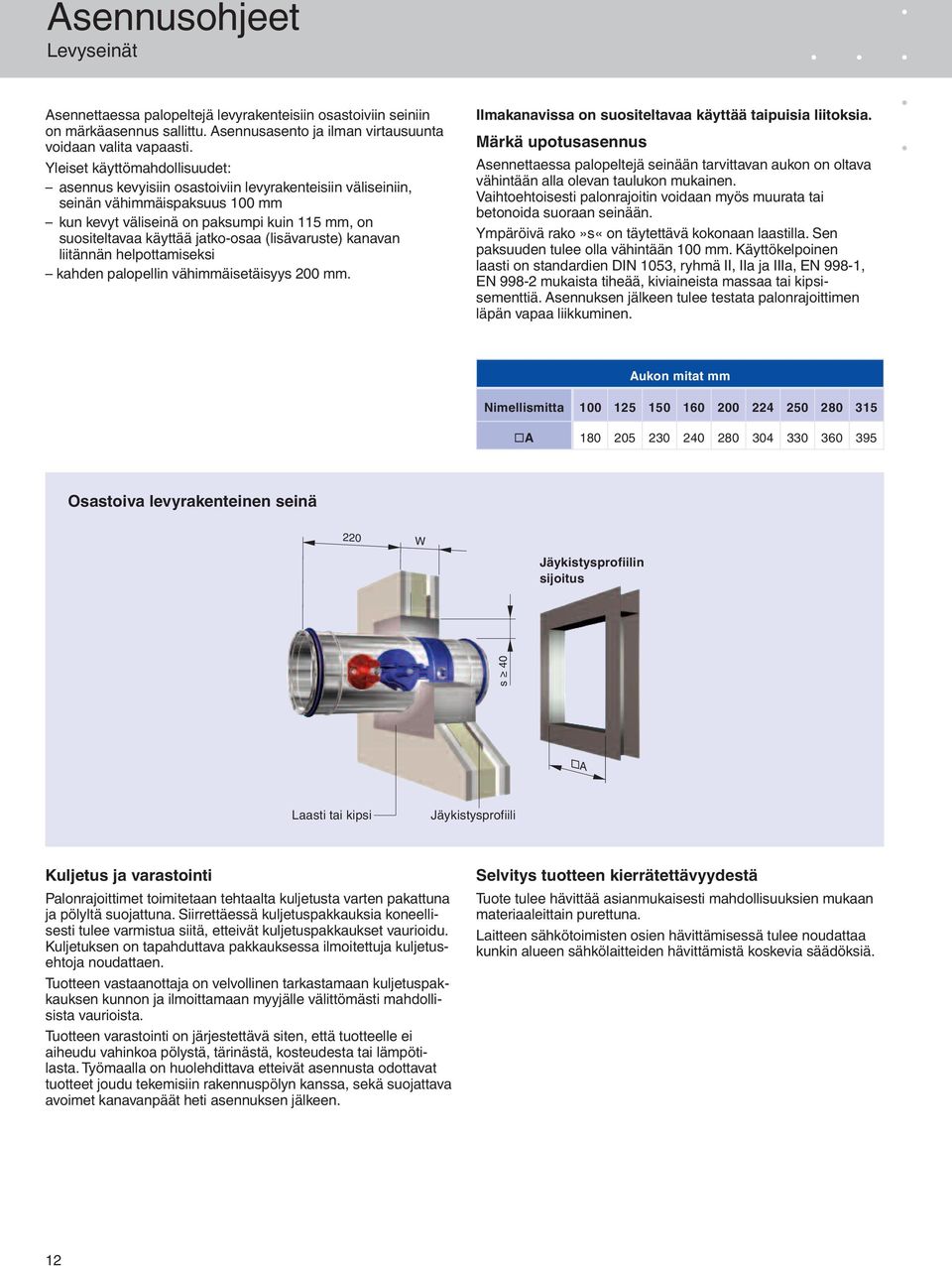

12 Asennusohjeet Levyseinät Asennettaessa palopeltejä levyrakenteisiin osastoiviin seiniin on märkäasennus sallittu. Asennusasento ja ilman virtausuunta voidaan valita vapaasti. Yleiset käyttömahdollisuudet: asennus kevyisiin osastoiviin levyrakenteisiin väliseiniin, seinän vähimmäispaksuus 100 mm kun kevyt väliseinä on paksumpi kuin 115 mm, on suositeltavaa käyttää jatko-osaa (lisävaruste) kanavan liitännän helpottamiseksi kahden palopellin vähimmäisetäisyys 200 mm. Ilmakanavissa on suositeltavaa käyttää taipuisia liitoksia. Märkä upotusasennus Asennettaessa palopeltejä seinään tarvittavan aukon on oltava vähintään alla olevan taulukon mukainen. Vaihtoehtoisesti palonrajoitin voidaan myös muurata tai betonoida suoraan seinään. Ympäröivä rako»s«on täytettävä kokonaan laastilla. Sen paksuuden tulee olla vähintään 100 mm. Käyttökelpoinen laasti on standardien DIN 1053, ryhmä II, IIa ja IIIa, EN 998-1, EN mukaista tiheää, kiviaineista massaa tai kipsisementtiä. Asennuksen jälkeen tulee testata palonrajoittimen läpän vapaa liikkuminen. Aukon mitat mm Nimellismitta A Osastoiva levyrakenteinen seinä 220 W Jäykistysprofiilin sijoitus s 40 A Laasti tai kipsi Jäykistysprofiili Kuljetus ja varastointi Palonrajoittimet toimitetaan tehtaalta kuljetusta varten pakattuna ja pölyltä suojattuna. Siirrettäessä kuljetuspakkauksia koneellisesti tulee varmistua siitä, etteivät kuljetuspakkaukset vaurioidu. Kuljetuksen on tapahduttava pakkauksessa ilmoitettuja kuljetusehtoja noudattaen. Tuotteen vastaanottaja on velvollinen tarkastamaan kuljetuspakkauksen kunnon ja ilmoittamaan myyjälle välittömästi mahdollisista vaurioista. Tuotteen varastointi on järjestettävä siten, että tuotteelle ei aiheudu vahinkoa pölystä, tärinästä, kosteudesta tai lämpötilasta. Työmaalla on huolehdittava etteivät asennusta odottavat tuotteet joudu tekemisiin rakennuspölyn kanssa, sekä suojattava avoimet kanavanpäät heti asennuksen jälkeen. Selvitys tuotteen kierrätettävyydestä Tuote tulee hävittää asianmukaisesti mahdollisuuksien mukaan materiaaleittain purettuna. Laitteen sähkötoimisten osien hävittämisessä tulee noudattaa kunkin alueen sähkölaitteiden hävittämistä koskevia säädöksiä. 12

13 Tilaustiedot Kuvaus* Pyöreät palonrajoittimet, yhdeksän kokoa, käytetään palo-osastoivana peltinä kanavaan asennettuna Käyttövalmiit tuotteet sisältävät palonkestävän läpän jousipalautuksella. Paloluokka EI90/EI120. Paloteknisesti testattu standardin EN mukaisesti. FKRS-EU palonrajoitin täyttää Suomen rakentamismääräyskokoelman vaatimukset ja on hyväksytty maankäyttöja rakennuslain nojalla Suomen Ympäristöministeriön tyyppihyväksyntäpäätöksellä (YM47/6221/2008) käytettäväksi palonrajoittimena. Tuotteen valmistaja on TROX GmbH (Saksa) ja valmistajalla on sopimus ulkoisesta riippumattomasta laadunvalvonnasta. Tuotteelle on myönnetty tyyppihyväksyntä useassa Euroopan maassa. Suuri vapaan aukon läpimitta ja siksi pienet painehäviöt. Integroitavissa kiinteistön automaatiojärjestelmään TROXNETCOM palonrajoittimien ohjausjärjestelmän avulla. Paine-eroalue Pa Kummassakin päässä kanavaliitos huulitiivisteellä, sopii normaaleihin pyöreisiin kanaviin, jotka täyttävät standardin EN 1506 ja EN vaatimukset, lisäksi standardoimattomat koot 224 ja 280. Läppä ilmatiivis standardin EN 1751 luokan 4 mukaisesti (täyttää DIN vaatimukset). Rungon vuototiiviys EN 1751 mukaisesti luokkaa C. Palonrajoitin valinnalla: Palonrajoitin joko manuaalisena tai toimilaitteellisena. Toimilaitteellisessa versiossa kärkitiedot KIINNI ja AUKI asennoille Runko sinkittyä teräslevyä, läppä lämmöneristemateriaalia, läpän akseli ruostumatonta terästä, huoltoa tarvitsemattomat muovilaakerit. * teksti koskee FKRS-EU peltiä, jossa palosulake eri versioiden, upotusasennuslaipan, upotusasennuksen ja lisävarusteiden tekstit luettavissa Internet-sivustossamme käytettävässä valintaohjelmistossa. FKRS-EU / FI / 160 / A0 / Z43 Malli ersiot -1 Runko pinnoitus -2 Runko ruostumatonta terästä -7 Läppä pinnoitettu molemmin puolin -1-7 Polttomaalattu runko ja molemmin puolin pinnoitettu läppä -2-7 Runko ruostumatonta terästä ja molemmin puolin pinnoitettu läppä Tilausesimerkki palosulakkeellinen FKRS-EU Valmistaja: TROX Tyyppi: FKRS EU / FI / 160 Markkina-alue -FI Suomi Muut kohdemaat pyynnöstä imelliskoko Lisävarusteet Ilman, ei koodia S0 AS Lisävarusteet Ilman, ei koodia Z01 ZL08 Tilausesimerkki FKRS-EU, polttomaalattu, kummallakin puolella suojaristikot ja 230V AC toimilaite Valmistaja: TROX Type: FKRS EU 1 / FI / 160 / A0 / Z43 Muutoksissa Kaikki oikeudet pidätetään TROX GmbH (4/2010) 13
