ActiLume Occuswitch / OccuPlus Trios. Luxsense. Valonohjaus. energiatehokkuutta ja kustannussäästöjä
|
|
- Antti Järvinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Luxsense ActiLume Occuswitch / OccuPlus Trios Valonohjaus energiatehokkuutta ja kustannussäästöjä

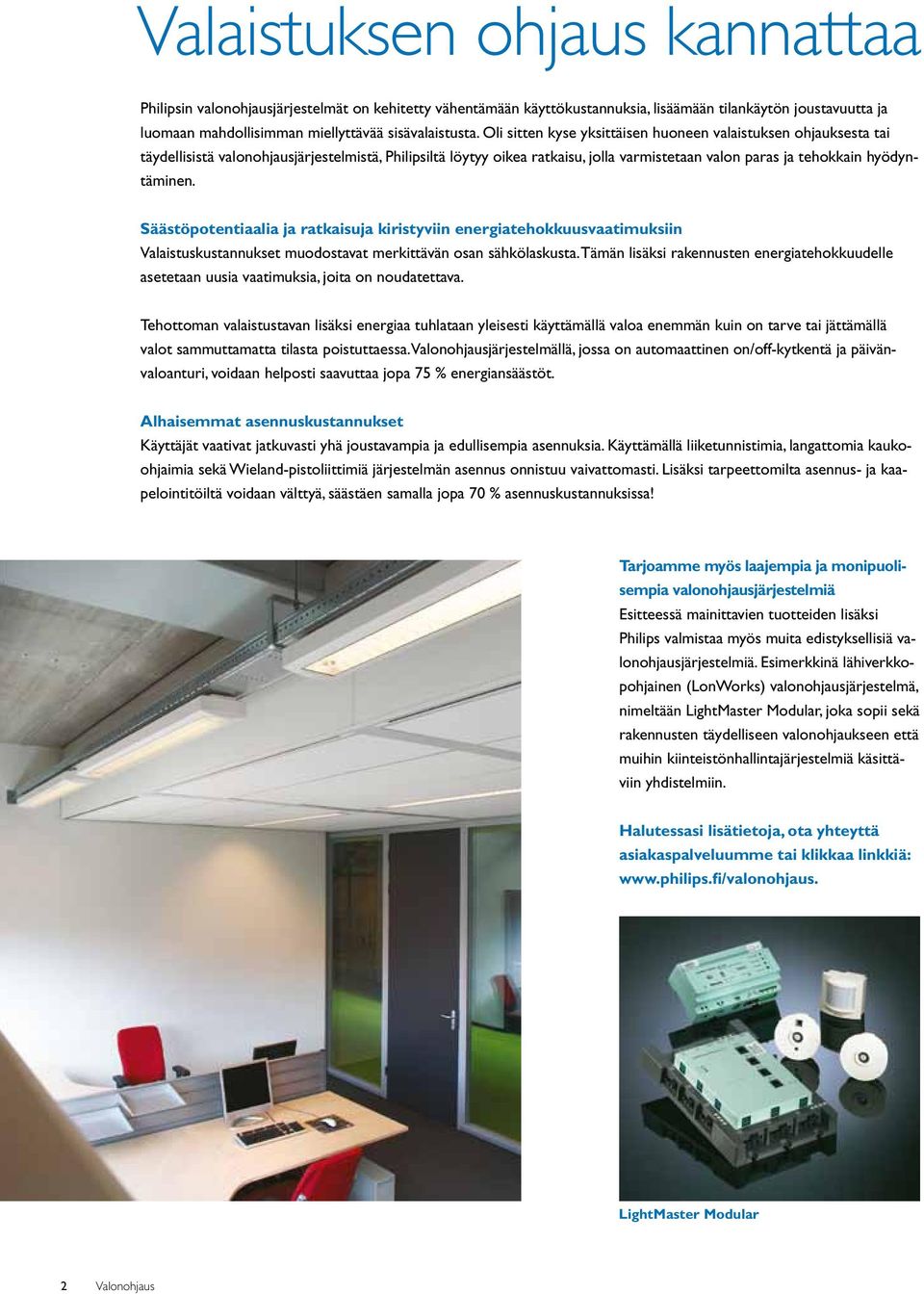

2 Valaistuksen ohjaus kannattaa Philipsin valonohjausjärjestelmät on kehitetty vähentämään käyttökustannuksia, lisäämään tilankäytön joustavuutta ja luomaan mahdollisimman miellyttävää sisävalaistusta. Oli sitten kyse yksittäisen huoneen valaistuksen ohjauksesta tai täydellisistä valonohjausjärjestelmistä, Philipsiltä löytyy oikea ratkaisu, jolla varmistetaan valon paras ja tehokkain hyödyntäminen. Säästöpotentiaalia ja ratkaisuja kiristyviin energiatehokkuusvaatimuksiin Valaistuskustannukset muodostavat merkittävän osan sähkölaskusta. Tämän lisäksi rakennusten energiatehokkuudelle asetetaan uusia vaatimuksia, joita on noudatettava. Tehottoman valaistustavan lisäksi energiaa tuhlataan yleisesti käyttämällä valoa enemmän kuin on tarve tai jättämällä valot sammuttamatta tilasta poistuttaessa. Valonohjausjärjestelmällä, jossa on automaattinen on/off-kytkentä ja päivänvaloanturi, voidaan helposti saavuttaa jopa 75 % energiansäästöt. Alhaisemmat asennuskustannukset Käyttäjät vaativat jatkuvasti yhä joustavampia ja edullisempia asennuksia. Käyttämällä liiketunnistimia, langattomia kaukoohjaimia sekä Wieland-pistoliittimiä järjestelmän asennus onnistuu vaivattomasti. Lisäksi tarpeettomilta asennus- ja kaapelointitöiltä voidaan välttyä, säästäen samalla jopa 70 % asennuskustannuksissa! Tarjoamme myös laajempia ja monipuolisempia valonohjausjärjestelmiä Esitteessä mainittavien tuotteiden lisäksi Philips valmistaa myös muita edistyksellisiä valonohjausjärjestelmiä. Esimerkkinä lähiverkkopohjainen (LonWorks) valonohjausjärjestelmä, nimeltään LightMaster Modular, joka sopii sekä rakennusten täydelliseen valonohjaukseen että muihin kiinteistönhallintajärjestelmiä käsittäviin yhdistelmiin. Halutessasi lisätietoja, ota yhteyttä asiakaspalveluumme tai klikkaa linkkiä: LightMaster Modular 2 Valonohjaus
3 Valitse oikea valonohjausjärjestelmä Philipsin valikoimasta löytyy erilaisia yksinkertaisia valonohjausratkaisuja: Luxsense Actilume Occuswitch OccuPlus Trios Analoginen säätö HF-R (1 10 V) Digitaalinen säätö HF-D (DALI) Max. ohjausryhmien määrä Valonsäätö erillisellä painikkeella Valonohjaus manuaalisesti Mahdollisuus kauko-ohjaukseen Liiketunnistin (PIR) On/off-kytkin päivänvalon määrän mukaan Päivänvalosäätö (vakiovalo-ohjaus) Ohjaustoiminnon/-tavan valinta Infrapunakauko-ohjaus Valaistustilanteiden lukumäärä Ohjelmointi PC:llä Ohjelmointi IR- kaukosäätimellä Valonohjaus 3

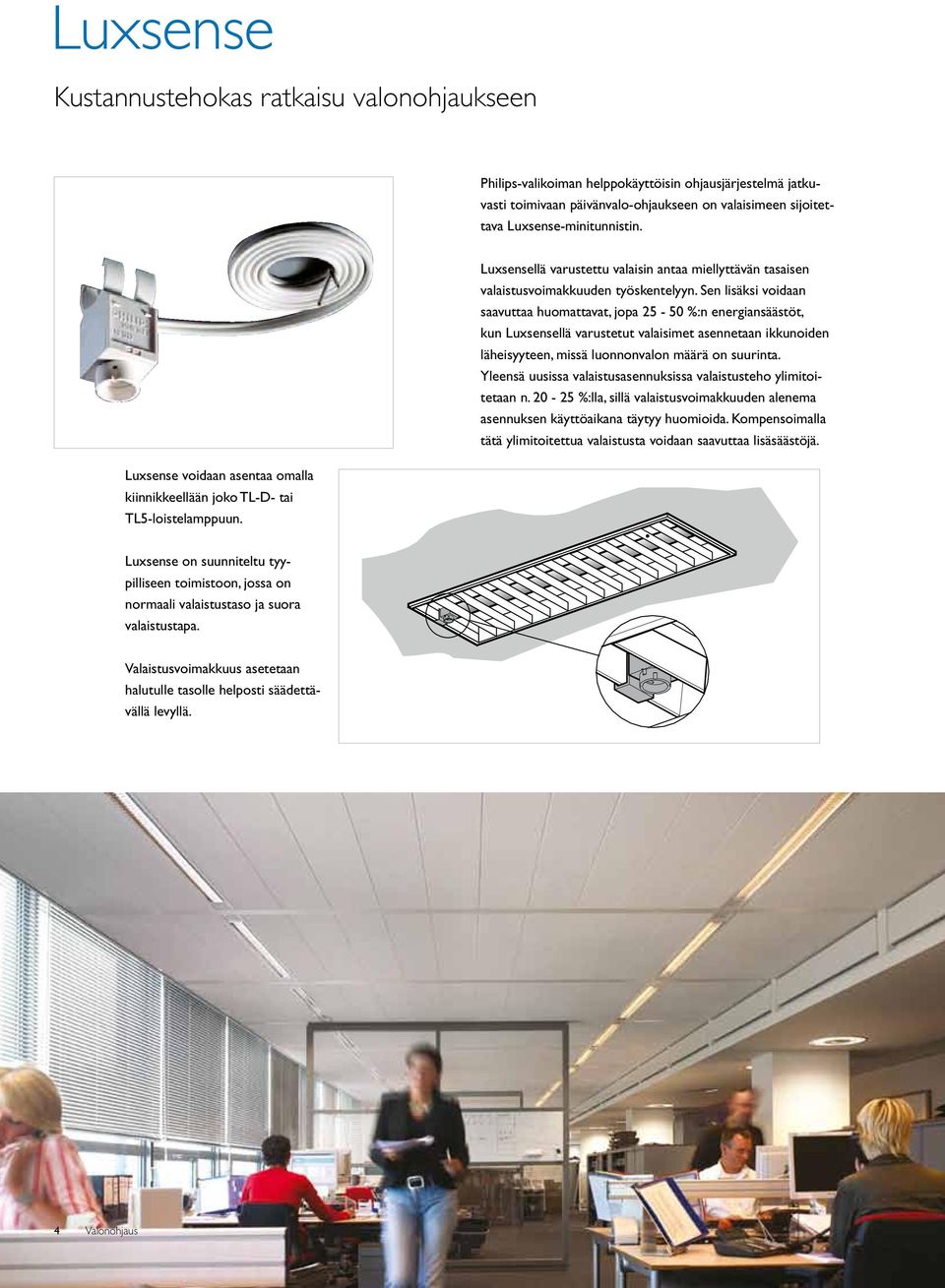

4 Luxsense Kustannustehokas ratkaisu valonohjaukseen Philips-valikoiman helppokäyttöisin ohjausjärjestelmä jatkuvasti toimivaan päivänvalo-ohjaukseen on valaisimeen sijoitettava Luxsense-minitunnistin. Luxsensellä varustettu valaisin antaa miellyttävän tasaisen valaistusvoimakkuuden työskentelyyn. Sen lisäksi voidaan saavuttaa huomattavat, jopa %:n energiansäästöt, kun Luxsensellä varustetut valaisimet asennetaan ikkunoiden läheisyyteen, missä luonnonvalon määrä on suurinta. Yleensä uusissa valaistusasennuksissa valaistusteho ylimitoitetaan n %:lla, sillä valaistusvoimakkuuden alenema asennuksen käyttöaikana täytyy huomioida. Kompensoimalla tätä ylimitoitettua valaistusta voidaan saavuttaa lisäsäästöjä. Luxsense voidaan asentaa omalla kiinnikkeellään joko TL-D- tai TL5-loistelamppuun. Luxsense on suunniteltu tyypilliseen toimistoon, jossa on normaali valaistustaso ja suora valaistustapa. Valaistusvoimakkuus asetetaan halutulle tasolle helposti säädettävällä levyllä. 4 Valonohjaus

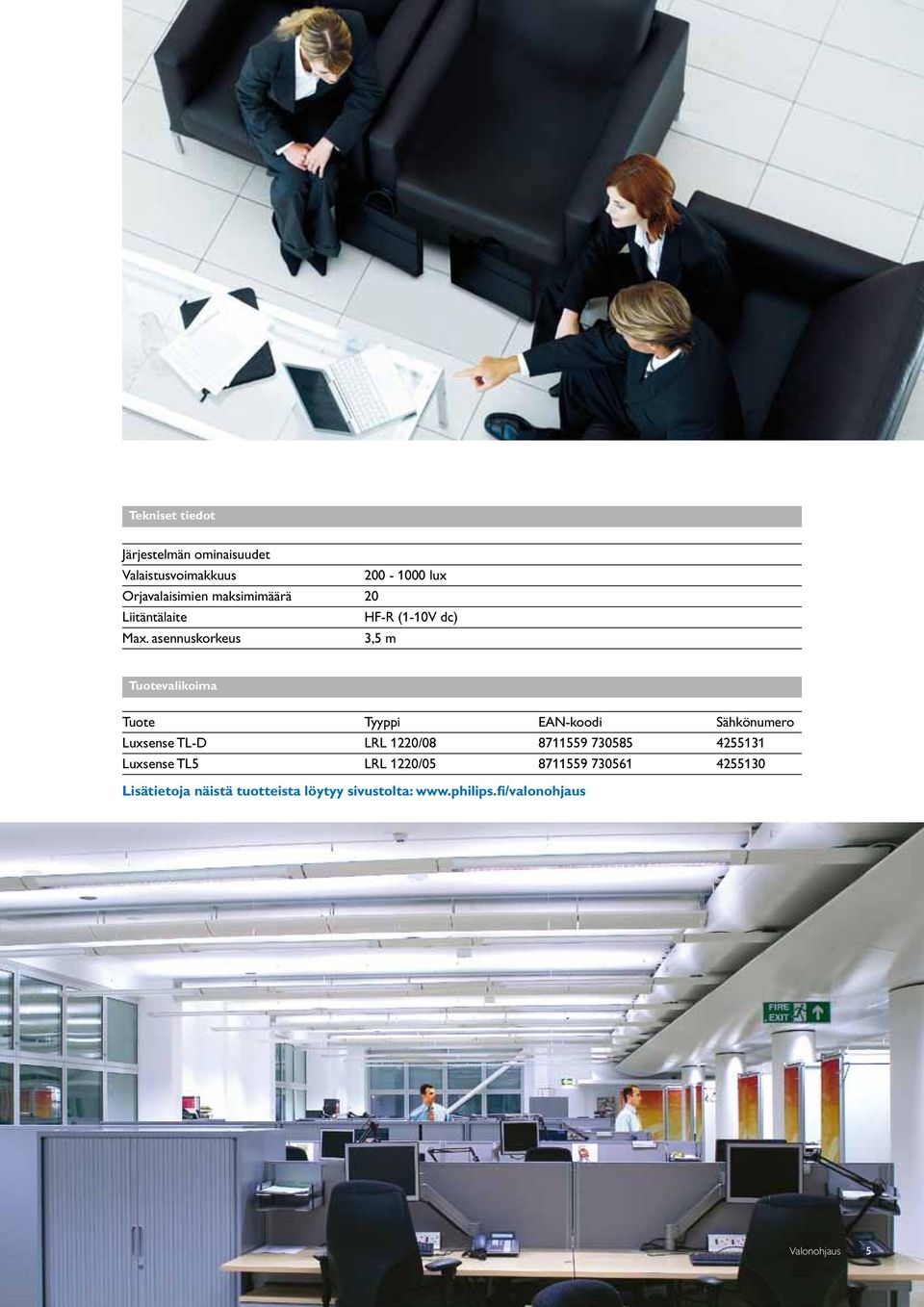

5 Tekniset tiedot Järjestelmän ominaisuudet Valaistusvoimakkuus lux Orjavalaisimien maksimimäärä 20 Liitäntälaite HF-R (1-10V dc) Max. asennuskorkeus 3,5 m Tuotevalikoima Tuote Tyyppi EAN-koodi Sähkönumero Luxsense TL-D LRL 1220/ Luxsense TL5 LRL 1220/ Lisätietoja näistä tuotteista löytyy sivustolta: Valonohjaus 5
6 ActiLume Kun halutaan helppokäyttöistä mutta täydellistä valonohjausta ActiLume on uusi, helppokäyttöinen valonohjausjärjestelmä, joka on saatavilla integroituna useisiin Philips-valaisinperheisiin. ActiLume tuo maksimaalisen mukavuuden ja automaattiset, jopa 75 %:n energiasäästöt. ActiLume sytyttää valot kun tilassa havaitaan liikettä, sammuttaa valon automaattisesti liikkeen loputtua ja säätelee lisäksi valaistusvoimakkuutta luonnonvalon määrän mukaan. Kaiken tämän lisäksi valaistusta voidaan ohjata painonapilla, vetokytkimellä tai valinnaisella kauko-ohjaimella. Lisätietoja lukuisista ActiLumella varustetuista Philips-valaisimista saat asiakaspalvelustamme. Mikä on ActiLume? ActiLume on valonohjausjärjestelmä, joka koostuu valaisimeen asennetusta tunnistimesta sekä ohjauslaitteesta ja se toimii täysin itsenäisesti heti käyttöönoton jälkeen. Yksinkertaisimmillaan kyseessä on itsenäinen älyvalaisin, joka ei vaadi erillistä ohjauskaapelointia normaali sähkönsyöttö riittää! Yksikkö sisältää kolme erilaista tunnistinta: Liiketunnistin, joka rekisteröi ihmisten läsnäolon huoneessa Päivänvaloanturi, joka säätelee valoa ottaen huomioon luonnonvalon määrän Infrapunavastaanotin valaistuksen kauko-ohjausta varten. Lisäksi tunnistimessa on painike, jolla valitaan valaistuksen ohjaustapa ja kalibroidaan päivänvalosäätö. Ohjaustapoja valittaessa ja kalibroitaessa voidaan painikkeen asemesta käyttää kauko-ohjausta. ActiLumessa on myös Touch & Dim -toiminto, jolla valaistusta voidaan säätää erillisellä painikkeella tai vetokytkimellä. Kauko-ohjaimet valaistuksen ohjaustavan ohjelmointiin: IRT 8098 Basic IRT 8099 Advanced Lisätietoja näistä löytyy sivustolta 6 Valonohjaus

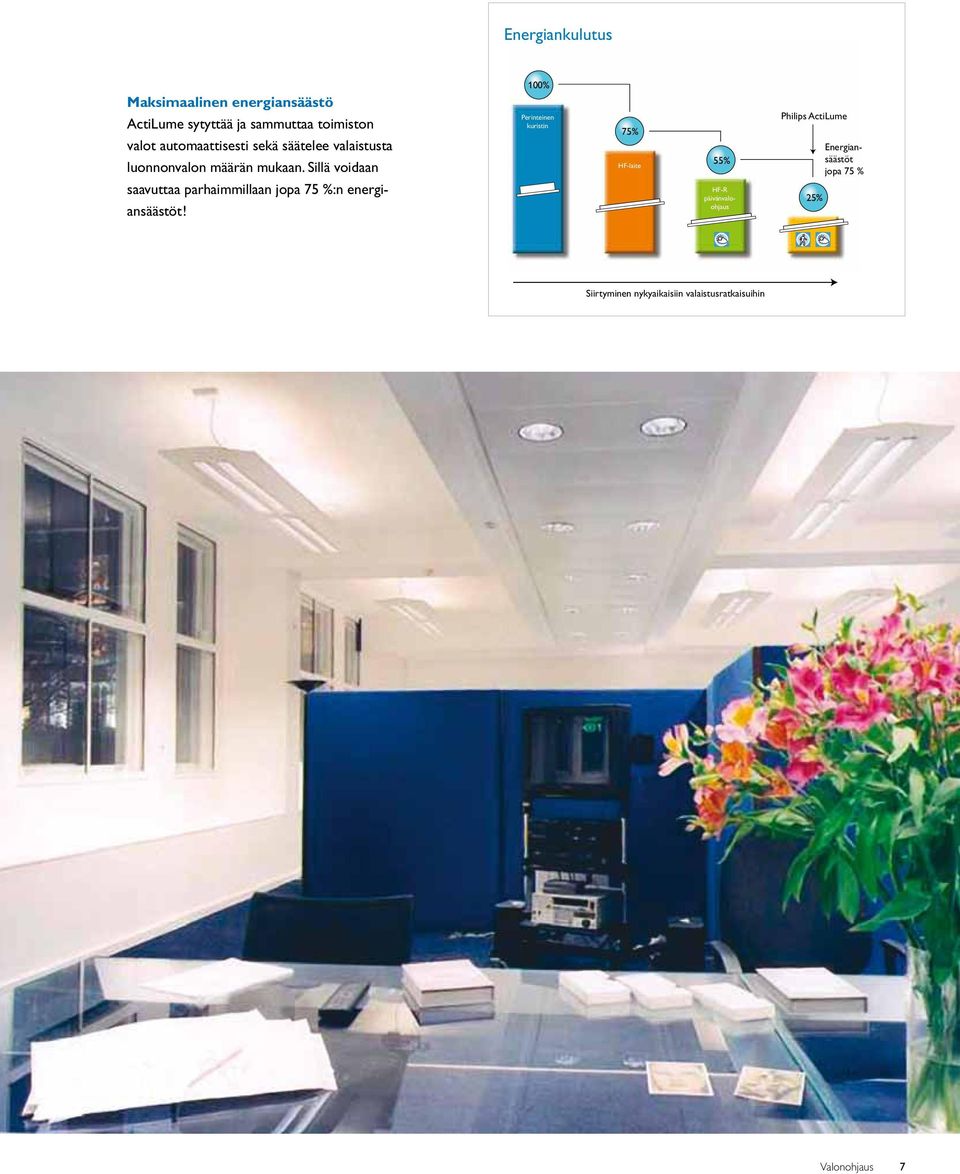

7 Energiankulutus Maksimaalinen energiansäästö ActiLume sytyttää ja sammuttaa toimiston valot automaattisesti sekä säätelee valaistusta luonnonvalon määrän mukaan. Sillä voidaan saavuttaa parhaimmillaan jopa 75 %:n energiansäästöt! 100% Perinteinen kuristin 75% HF-laite 55% Philips ActiLume 25% HF-R päivänvaloohjaus Energiansäästöt jopa 75 % Siirtyminen nykyaikaisiin valaistusratkaisuihin Valonohjaus 7

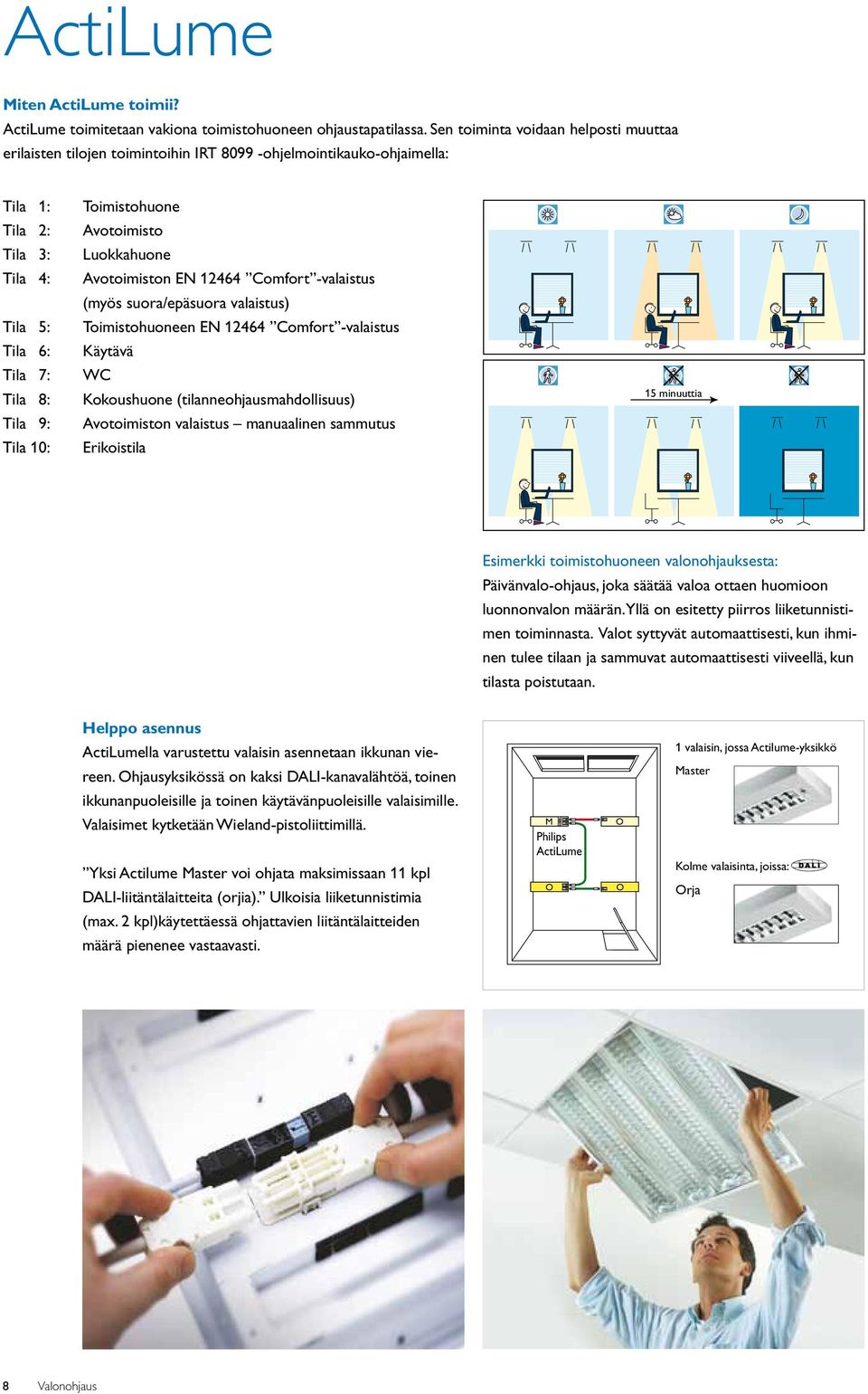

8 ActiLume Miten ActiLume toimii? ActiLume toimitetaan vakiona toimistohuoneen ohjaustapatilassa. Sen toiminta voidaan helposti muuttaa erilaisten tilojen toimintoihin IRT ohjelmointikauko-ohjaimella: Tila 1: Tila 2: Tila 3: Tila 4: Tila 5: Tila 6: Tila 7: Tila 8: Tila 9: Tila 10: Toimistohuone Avotoimisto Luokkahuone Avotoimiston EN Comfort -valaistus (myös suora/epäsuora valaistus) Toimistohuoneen EN Comfort -valaistus Käytävä WC Kokoushuone (tilanneohjausmahdollisuus) Avotoimiston valaistus manuaalinen sammutus Erikoistila 15 minuuttia Esimerkki toimistohuoneen valonohjauksesta: Päivänvalo-ohjaus, joka säätää valoa ottaen huomioon luonnonvalon määrän. Yllä on esitetty piirros liiketunnistimen toiminnasta. Valot syttyvät automaattisesti, kun ihminen tulee tilaan ja sammuvat automaattisesti viiveellä, kun tilasta poistutaan. Helppo asennus ActiLumella varustettu valaisin asennetaan ikkunan viereen. Ohjausyksikössä on kaksi DALI-kanavalähtöä, toinen ikkunanpuoleisille ja toinen käytävänpuoleisille valaisimille. Valaisimet kytketään Wieland-pistoliittimillä. Yksi Actilume Master voi ohjata maksimissaan 11 kpl DALI-liitäntälaitteita (orjia). Ulkoisia liiketunnistimia (max. 2 kpl)käytettäessä ohjattavien liitäntälaitteiden määrä pienenee vastaavasti. M M Philips ActiLume S O S O O 1 valaisin, jossa Actilume-yksikkö Master Kolme valaisinta, joissa: Orja 8 Valonohjaus

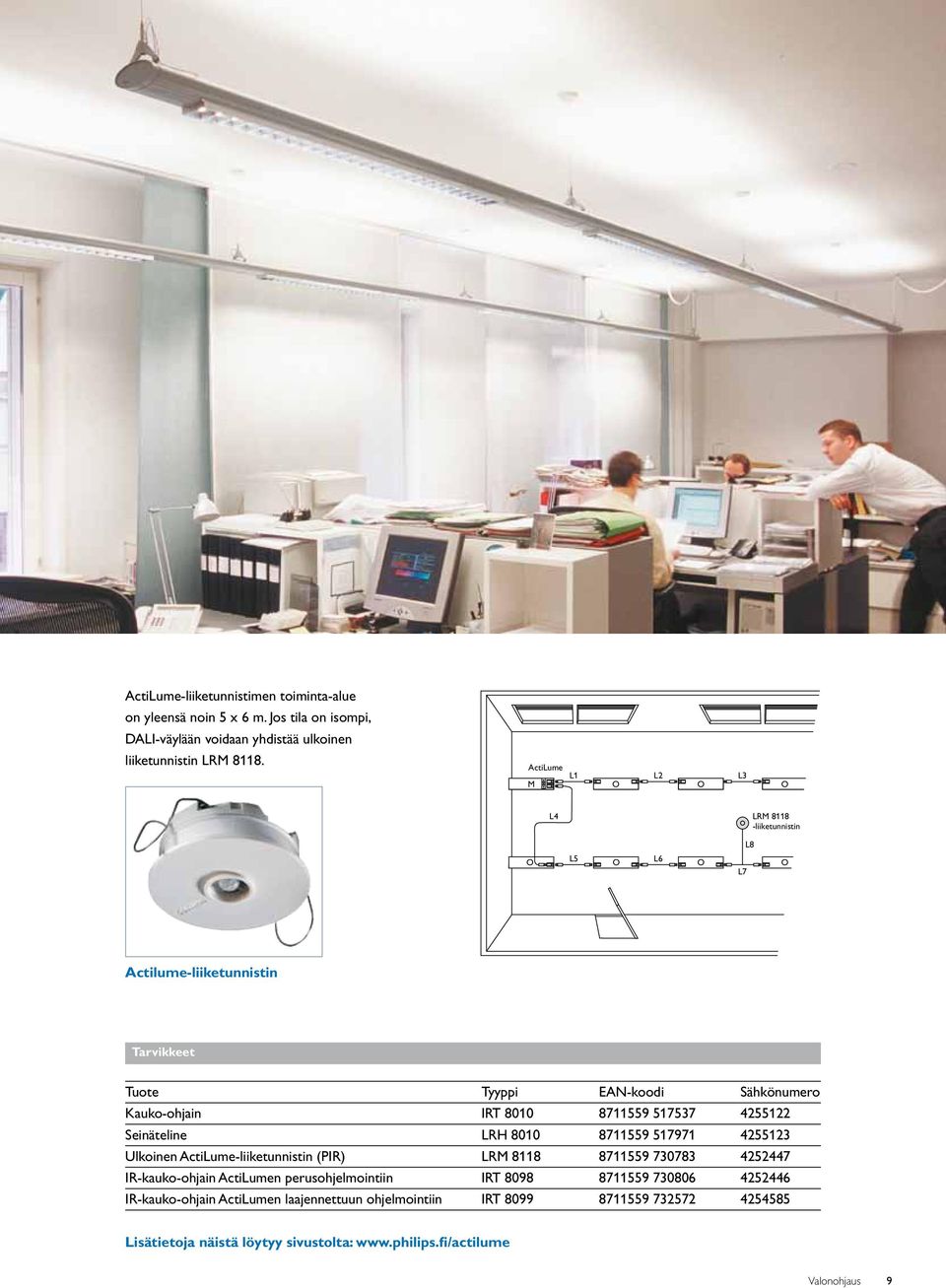

9 ActiLume-liiketunnistimen toiminta-alue on yleensä noin 5 x 6 m. Jos tila on isompi, DALI-väylään voidaan yhdistää ulkoinen liiketunnistin LRM ActiLume M L1 O L2 O L3 O L4 LRM liiketunnistin L8 O L5 O L6 O L7 O Actilume-liiketunnistin Tarvikkeet Tuote Tyyppi EAN-koodi Sähkönumero Kauko-ohjain IRT Seinäteline LRH Ulkoinen ActiLume-liiketunnistin (PIR) LRM IR-kauko-ohjain ActiLumen perusohjelmointiin IRT IR-kauko-ohjain ActiLumen laajennettuun ohjelmointiin IRT Lisätietoja näistä löytyy sivustolta: Valonohjaus 9
10 Occuswitch Yksinkertaista ja edullista energiansäästöä Occuswitch on liiketunnistin, joka sytyttää ja sammuttaa valot automaattisesti riippuen siitä, onko huoneessa ihmisiä. Occuswitch on yksinkertainen, mutta tehokas tapa säästää energiaa jopa 30 %. Tällainen energiansäästömahdollisuus maksaa investoinnin lyhyessä ajassa takaisin. 100% 70% Occuswitch-tunnistinta voidaan käyttää kaikille valaisin- ja valonlähdetyypeille, ja sitä voidaan hyödyntää monissa erilaisissa tiloissa kuten pienissä toimistoissa, käytävillä, WC-tiloissa, arkistoissa jne. Helppo ja joustava asennus Occuswitchin toimitukseen voidaan liittää mukaan Wieland-kaapeli, joka helpottaa asennusta. Occuswitch voidaan kuitenkin myös kytkeä perinteisellä tavalla vakiokaapelilla ja kytkentäliittimellä. Useita Occuswitch-tunnistimia voidaan liittää yhteen, kun halutaan laajentaa tunnistusaluetta, esim. avotoimistoissa. Occuswitch voidaan myös toimittaa erikoismallina, jolloin on mahdollisuus liittää yhteen useita eri vaiheissa tai ryhmissä olevia tunnistimia. 10 Valonohjaus
11 Päivänvalo-ohjaus Occuswitchissä on vakiona päivänvalo-ohitustoiminto. Se takaa etteivät valot syty liikehavainnosta, jos tilassa on tarpeeksi luonnonvaloa. Päivänvalon määrän mukaan tapahtuva automaattinen on/off-ohjaus on valinnainen toiminto. Sen avulla voidaan säästää 20 % enemmän energiaa kuin pelkällä liiketunnistimella. Mukavuuden säilyttämiseksi Occuswitch ei sammuta valoja heti, kun tilassa on liian paljon valoa poiskytkentä tapahtuu vasta sitten, kun tilan valaistusvoimakkuus ylittää 2,2 kertaisesti vaaditun tason yli 15 minuutin ajan. Valot kuitenkin syttyvät heti kun valaistusvoimakkuus menee asetetun tason alapuolelle näin voidaan varmistaa, että tilassa on aina oikeanlainen valaistustaso. Valonohjaus 11
12 Occuswitch Lisäominaisuudet Occuswitchissä on muitakin lisäominaisuuksia, kuten esimerkiksi tunnistusalueen rajaaminen esiinvedettävän visiirin avulla. Tätä toimintoa käytetään silloin, kun ei haluta rekisteröidä liikehavaintoja vieressä olevasta tilasta, kuten esimerkiksi käytävältä. Valaistus on myös mahdollista sytyttää ja sammuttaa infrapuna-kauko-ohjaimella. Occuswitchissä on ns. smart-timer -ajastin, joka pidentää automaattisesti sammutuksen aikaviivettä, kun se rekisteröi, että valot on sammutettu liian pienellä viiveellä. 12 Valonohjaus

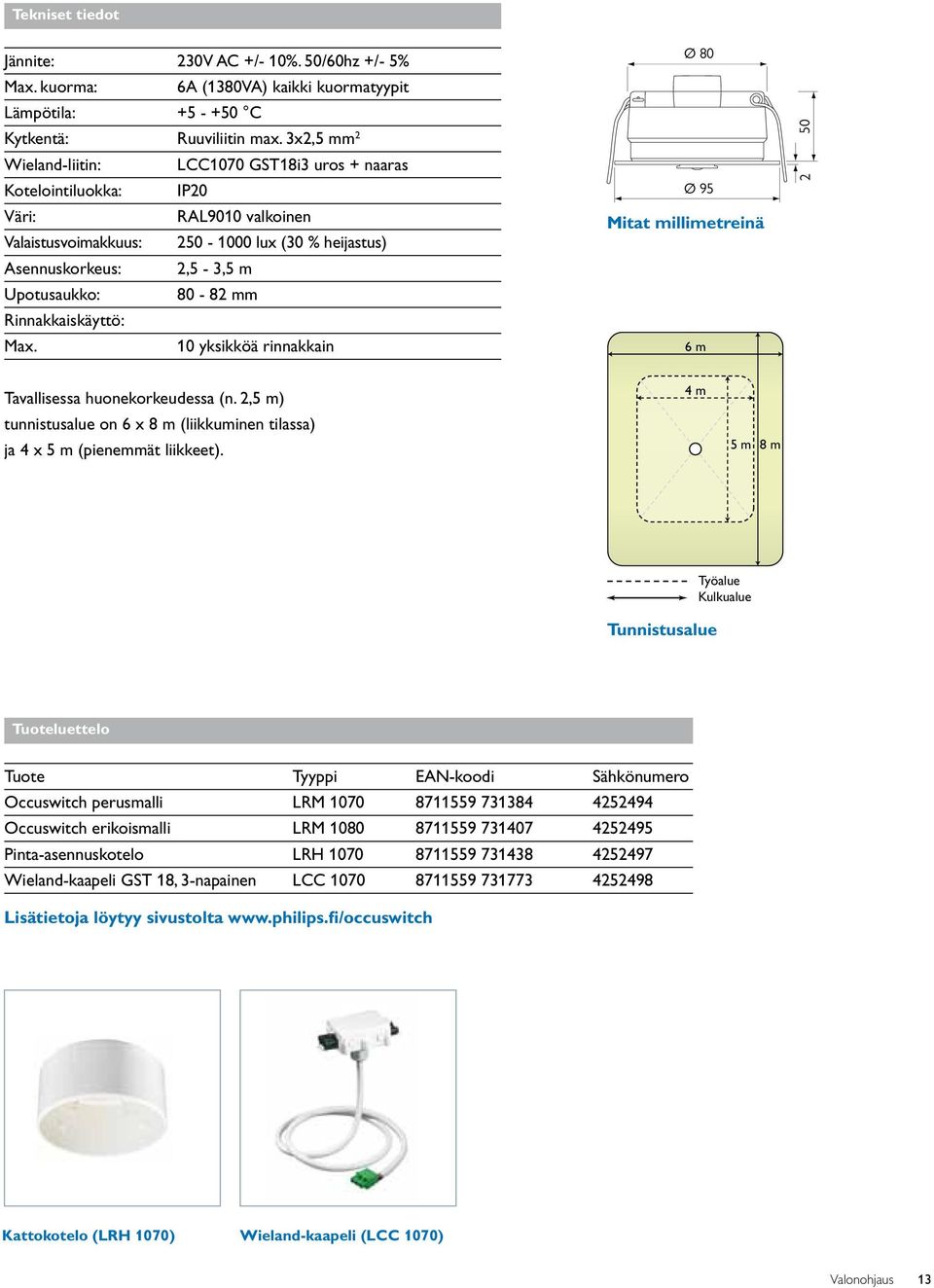

13 Tekniset tiedot Jännite: 230V AC +/- 10%. 50/60hz +/- 5% Max. kuorma: 6A (1380VA) kaikki kuormatyypit Lämpötila: C Kytkentä: Ruuviliitin max. 3x2,5 mm 2 Wieland-liitin: LCC1070 GST18i3 uros + naaras Kotelointiluokka: IP20 Väri: RAL9010 valkoinen Valaistusvoimakkuus: lux (30 % heijastus) Asennuskorkeus: 2,5-3,5 m Upotusaukko: mm Rinnakkaiskäyttö: Max. 10 yksikköä rinnakkain Ø 80 Ø 95 Mitat millimetreinä 6 m 50 2 Tavallisessa huonekorkeudessa (n. 2,5 m) tunnistusalue on 6 x 8 m (liikkuminen tilassa) ja 4 x 5 m (pienemmät liikkeet). 4 m 5 m 8 m Tunnistusalue Työalue Kulkualue Tuoteluettelo Tuote Tyyppi EAN-koodi Sähkönumero Occuswitch perusmalli LRM Occuswitch erikoismalli LRM Pinta-asennuskotelo LRH Wieland-kaapeli GST 18, 3-napainen LCC Lisätietoja löytyy sivustolta Kattokotelo (LRH 1070) Wieland-kaapeli (LCC 1070) Valonohjaus 13

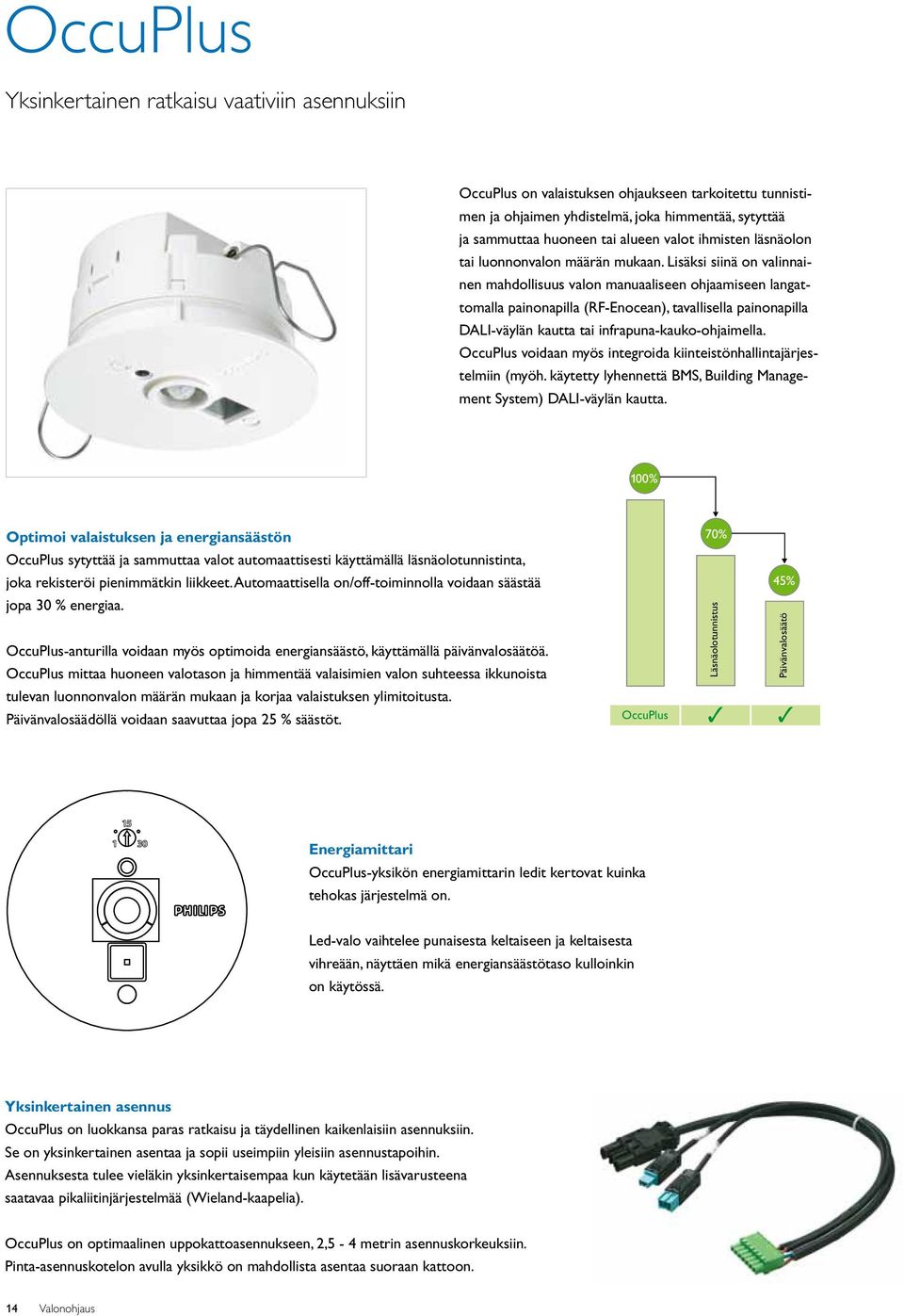

14 OccuPlus Yksinkertainen ratkaisu vaativiin asennuksiin OccuPlus on valaistuksen ohjaukseen tarkoitettu tunnistimen ja ohjaimen yhdistelmä, joka himmentää, sytyttää ja sammuttaa huoneen tai alueen valot ihmisten läsnäolon tai luonnonvalon määrän mukaan. Lisäksi siinä on valinnainen mahdollisuus valon manuaaliseen ohjaamiseen langattomalla painonapilla (RF-Enocean), tavallisella painonapilla DALI-väylän kautta tai infrapuna-kauko-ohjaimella. OccuPlus voidaan myös integroida kiinteistönhallintajärjestelmiin (myöh. käytetty lyhennettä BMS, Building Management System) DALI-väylän kautta. 100% Optimoi valaistuksen ja energiansäästön 70% OccuPlus sytyttää ja sammuttaa valot automaattisesti käyttämällä läsnäolotunnistinta, joka rekisteröi pienimmätkin liikkeet. Automaattisella on/off-toiminnolla voidaan säästää 45% jopa 30 % energiaa. OccuPlus-anturilla voidaan myös optimoida energiansäästö, käyttämällä päivänvalosäätöä. OccuPlus mittaa huoneen valotason ja himmentää valaisimien valon suhteessa ikkunoista Läsnäolotunnistus Päivänvalosäätö tulevan luonnonvalon määrän mukaan ja korjaa valaistuksen ylimitoitusta. Päivänvalosäädöllä voidaan saavuttaa jopa 25 % säästöt. OccuPlus Energiamittari OccuPlus-yksikön energiamittarin ledit kertovat kuinka tehokas järjestelmä on. Led-valo vaihtelee punaisesta keltaiseen ja keltaisesta vihreään, näyttäen mikä energiansäästötaso kulloinkin on käytössä. Yksinkertainen asennus OccuPlus on luokkansa paras ratkaisu ja täydellinen kaikenlaisiin asennuksiin. Se on yksinkertainen asentaa ja sopii useimpiin yleisiin asennustapoihin. Asennuksesta tulee vieläkin yksinkertaisempaa kun käytetään lisävarusteena saatavaa pikaliitinjärjestelmää (Wieland-kaapelia). OccuPlus on optimaalinen uppokattoasennukseen, 2,5-4 metrin asennuskorkeuksiin. Pinta-asennuskotelon avulla yksikkö on mahdollista asentaa suoraan kattoon. 14 Valonohjaus
15 Käyttöalueet OccuPlus on kehitetty käytettäväksi toimistoissa, kouluissa, käytävillä, m 2 kokoisissa kokoushuoneissa tai noin 40 m 2 kokoisissa luokkatiloissa. Käyttöalueen koko voidaan kaksintai kolminkertaistaa ylimääräisellä DALI-anturilla (LRM 8118). Jopa 15 valaisinta on mahdollista kytkeä OccuPlus-anturiin. Jopa 22 OccuPlus-yksikköä on mahdollista liittää rinnakkain kattamaan laajempia alueita, kuten avotoimistoja. Eri syöttöryhmien tai vaiheiden käyttö ei myöskään ole ongelma. OccuPlus-sarja koostuu kolmesta versiosta: Perus Kaksi DALI-ulostuloa valaistuksen vyöhykejakoon, ikkuna- ja käytäväalueisiin. Edistyksellinen DALI-ulostulo, jossa valaisimet voidaan määritellä jopa neljään valaisinryhmään. Kaksi ryhmistä on läsnäolotunnistusta ja päivänvalosäätöä varten ja kaksi ovat ainoastaan läsnäolotunnistusta varten. Jopa 22 anturiyksikköä voidaan kytkeä rinnakkain DALI-ulostulon kautta läsnäolotunnistukseen. BMS DALI-ulostulo, jossa valaisimet voidaan määritellä jopa neljään valaisinryhmään. Kaksi ryhmistä on läsnäolotunnistusta ja päivänvalosäätöä varten ja kaksi ovat ainoastaan läsnäolotunnistusta varten. OccuPlus voidaan integroida BMS-järjestelmään, joka on yhteensopiva DALI-standardin kanssa. Käyttäjäyställistä toimintaa Valoa voidaan ohjata manuaalisesti usealla eri tavalla. Mikäli halutaan ohjata valaistusta tavallisella heikkovirtapainikkeella voidaan se kytkeä DALI-väylään painikesovittimella (LCU2070). Vaihtoehtoisesti voidaan käyttää OccuPlus-RF-yksikön langatonta painonappia RF-Enocean-teknologialla. Jos tarvitaan langatonta kauko-ohjainta, voidaan käyttää Philips-kauko-ohjaimia, jotka kommunikoivat OccuPlus-anturin kanssa sen sisäänrakennetun infrapunavastaanottimen avulla. Valonohjaus 15

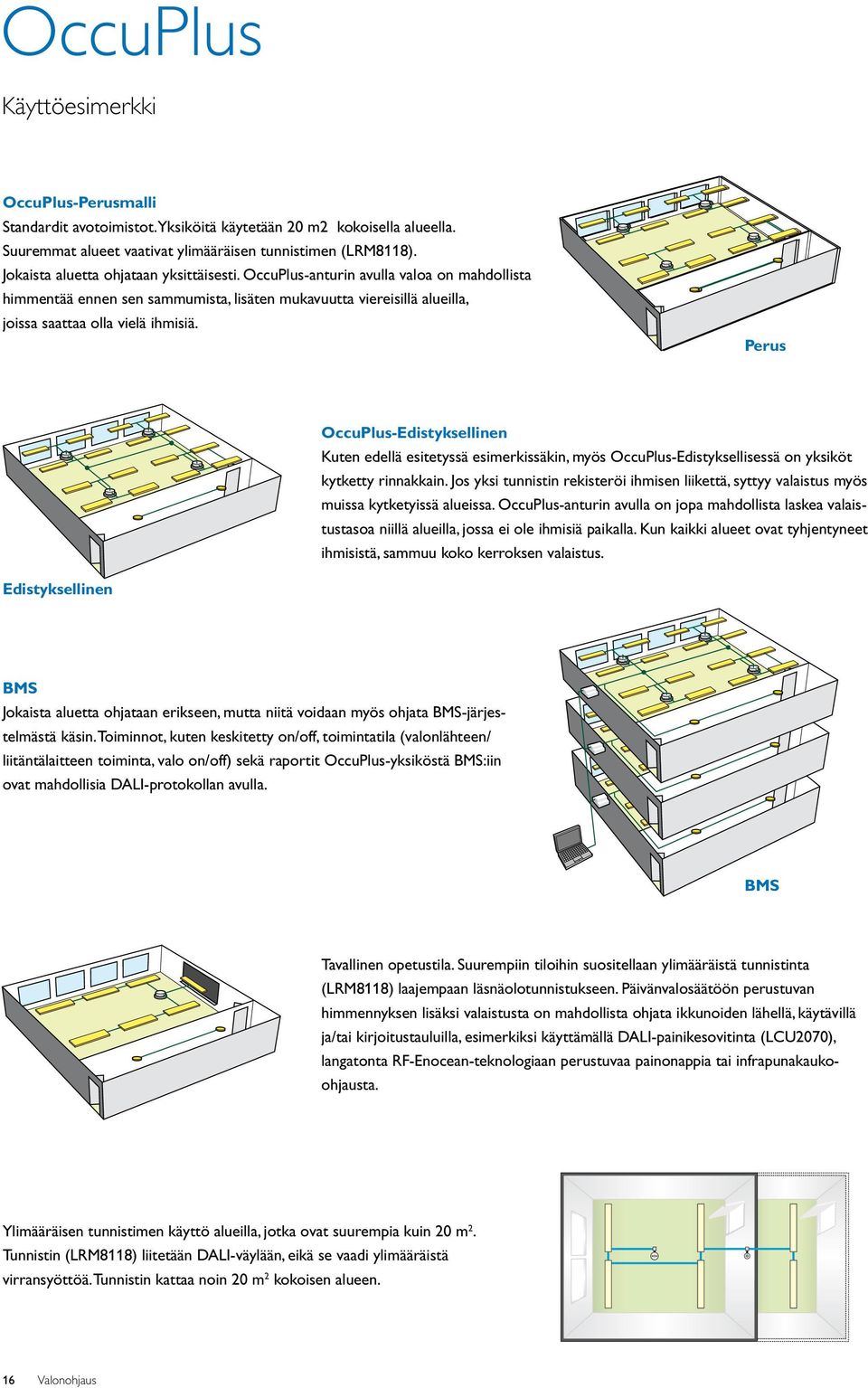

16 OccuPlus Käyttöesimerkki OccuPlus-Perusmalli Standardit avotoimistot. Yksiköitä käytetään 20 m2 kokoisella alueella. Suuremmat alueet vaativat ylimääräisen tunnistimen (LRM8118). Jokaista aluetta ohjataan yksittäisesti. OccuPlus-anturin avulla valoa on mahdollista himmentää ennen sen sammumista, lisäten mukavuutta viereisillä alueilla, joissa saattaa olla vielä ihmisiä. Perus OccuPlus-Edistyksellinen Kuten edellä esitetyssä esimerkissäkin, myös OccuPlus-Edistyksellisessä on yksiköt kytketty rinnakkain. Jos yksi tunnistin rekisteröi ihmisen liikettä, syttyy valaistus myös muissa kytketyissä alueissa. OccuPlus-anturin avulla on jopa mahdollista laskea valaistustasoa niillä alueilla, jossa ei ole ihmisiä paikalla. Kun kaikki alueet ovat tyhjentyneet ihmisistä, sammuu koko kerroksen valaistus. Edistyksellinen BMS Jokaista aluetta ohjataan erikseen, mutta niitä voidaan myös ohjata BMS-järjestelmästä käsin. Toiminnot, kuten keskitetty on/off, toimintatila (valonlähteen/ liitäntälaitteen toiminta, valo on/off) sekä raportit OccuPlus-yksiköstä BMS:iin ovat mahdollisia DALI-protokollan avulla. BMS Tavallinen opetustila. Suurempiin tiloihin suositellaan ylimääräistä tunnistinta (LRM8118) laajempaan läsnäolotunnistukseen. Päivänvalosäätöön perustuvan himmennyksen lisäksi valaistusta on mahdollista ohjata ikkunoiden lähellä, käytävillä ja/tai kirjoitustauluilla, esimerkiksi käyttämällä DALI-painikesovitinta (LCU2070), langatonta RF-Enocean-teknologiaan perustuvaa painonappia tai infrapunakaukoohjausta. Ylimääräisen tunnistimen käyttö alueilla, jotka ovat suurempia kuin 20 m 2. Tunnistin (LRM8118) liitetään DALI-väylään, eikä se vaadi ylimääräistä virransyöttöä. Tunnistin kattaa noin 20 m 2 kokoisen alueen. 16 Valonohjaus

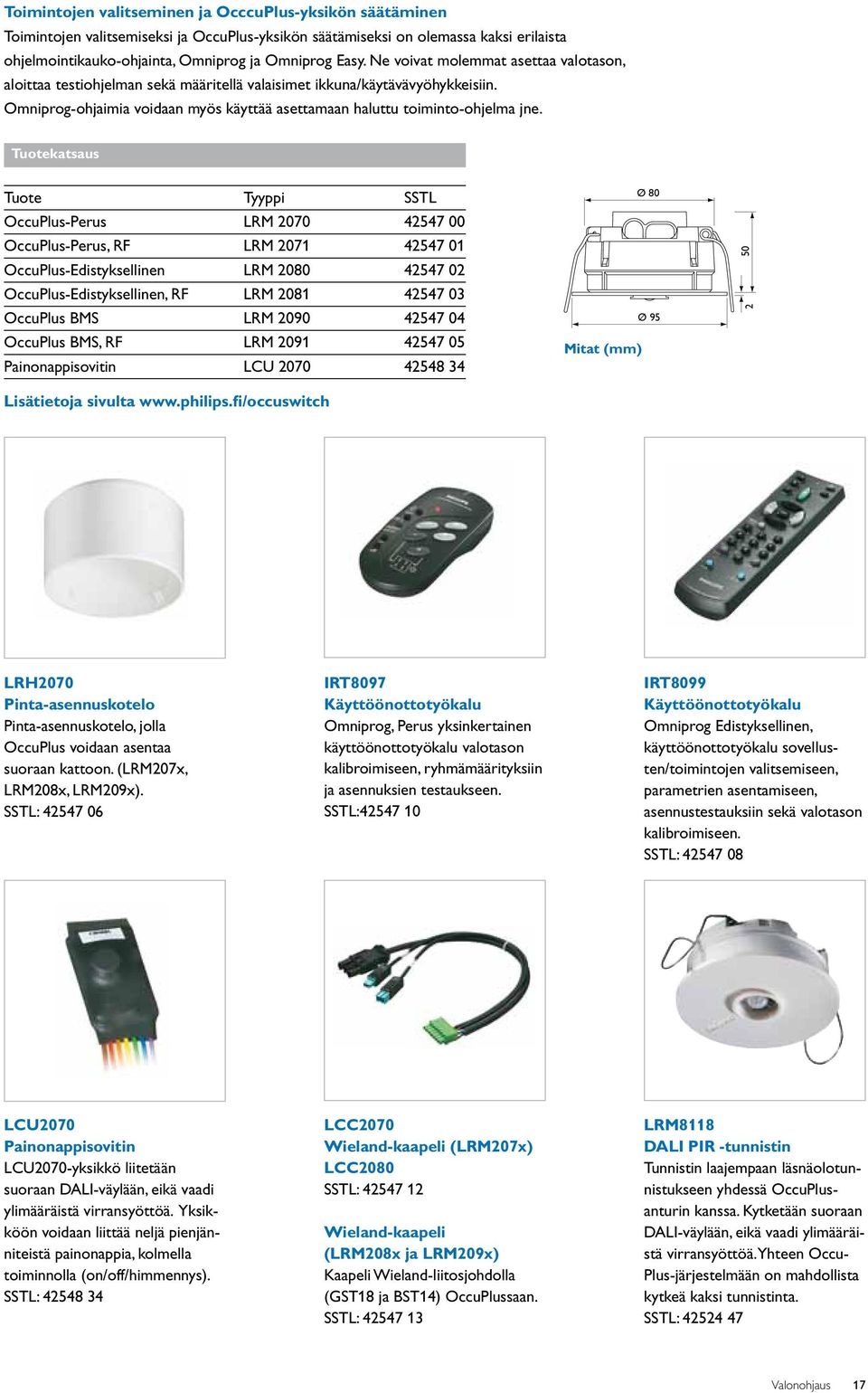

17 Toimintojen valitseminen ja OcccuPlus-yksikön säätäminen Toimintojen valitsemiseksi ja OccuPlus-yksikön säätämiseksi on olemassa kaksi erilaista ohjelmointikauko-ohjainta, Omniprog ja Omniprog Easy. Ne voivat molemmat asettaa valotason, aloittaa testiohjelman sekä määritellä valaisimet ikkuna/käytävävyöhykkeisiin. Omniprog-ohjaimia voidaan myös käyttää asettamaan haluttu toiminto-ohjelma jne. Tuotekatsaus Tuote Tyyppi SSTL OccuPlus-Perus LRM OccuPlus-Perus, RF LRM OccuPlus-Edistyksellinen LRM OccuPlus-Edistyksellinen, RF LRM OccuPlus BMS LRM OccuPlus BMS, RF LRM Painonappisovitin LCU Lisätietoja sivulta Mitat (mm) Ø 80 Ø LRH2070 Pinta-asennuskotelo Pinta-asennuskotelo, jolla OccuPlus voidaan asentaa suoraan kattoon. (LRM207x, LRM208x, LRM209x). SSTL: IRT8097 Käyttöönottotyökalu Omniprog, Perus yksinkertainen käyttöönottotyökalu valotason kalibroimiseen, ryhmämäärityksiin ja asennuksien testaukseen. SSTL: IRT8099 Käyttöönottotyökalu Omniprog Edistyksellinen, käyttöönottotyökalu sovellusten/toimintojen valitsemiseen, parametrien asentamiseen, asennustestauksiin sekä valotason kalibroimiseen. SSTL: LCU2070 Painonappisovitin LCU2070-yksikkö liitetään suoraan DALI-väylään, eikä vaadi ylimääräistä virransyöttöä. Yksikköön voidaan liittää neljä pienjänniteistä painonappia, kolmella toiminnolla (on/off/himmennys). SSTL: LCC2070 Wieland-kaapeli (LRM207x) LCC2080 SSTL: Wieland-kaapeli (LRM208x ja LRM209x) Kaapeli Wieland-liitosjohdolla (GST18 ja BST14) OccuPlussaan. SSTL: LRM8118 DALI PIR -tunnistin Tunnistin laajempaan läsnäolotunnistukseen yhdessä OccuPlusanturin kanssa. Kytketään suoraan DALI-väylään, eikä vaadi ylimääräistä virransyöttöä. Yhteen Occu- Plus-järjestelmään on mahdollista kytkeä kaksi tunnistinta. SSTL: Valonohjaus 17

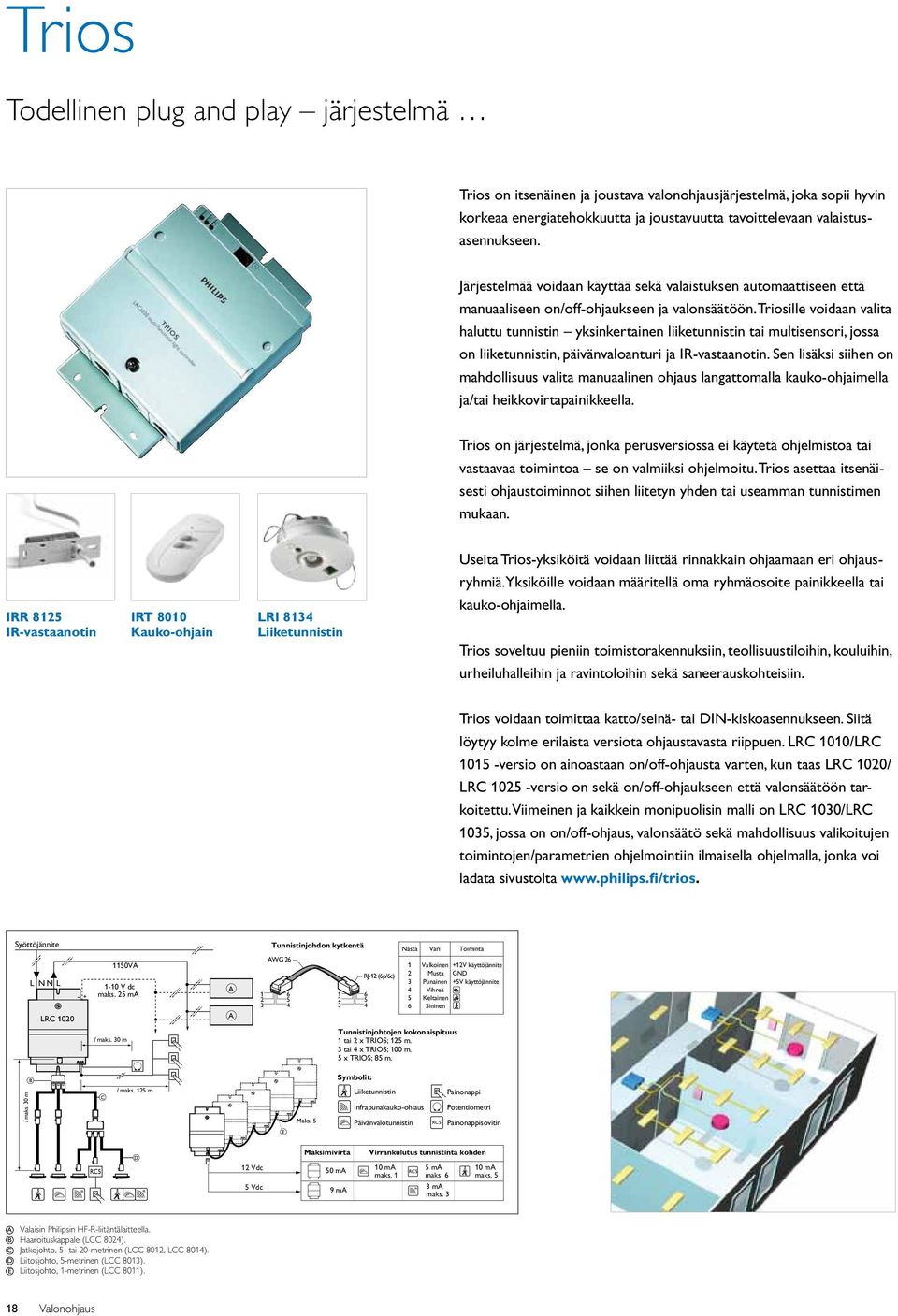

18 IR IR Trios Todellinen plug and play järjestelmä Trios on itsenäinen ja joustava valonohjausjärjestelmä, joka sopii hyvin korkeaa energiatehokkuutta ja joustavuutta tavoittelevaan valaistusasennukseen. Järjestelmää voidaan käyttää sekä valaistuksen automaattiseen että manuaaliseen on/off-ohjaukseen ja valonsäätöön. Triosille voidaan valita haluttu tunnistin yksinkertainen liiketunnistin tai multisensori, jossa on liiketunnistin, päivänvaloanturi ja IR-vastaanotin. Sen lisäksi siihen on mahdollisuus valita manuaalinen ohjaus langattomalla kauko-ohjaimella ja/tai heikkovirtapainikkeella. Trios on järjestelmä, jonka perusversiossa ei käytetä ohjelmistoa tai vastaavaa toimintoa se on valmiiksi ohjelmoitu. Trios asettaa itsenäisesti ohjaustoiminnot siihen liitetyn yhden tai useamman tunnistimen mukaan. IRR 8125 IR-vastaanotin IRT 8010 Kauko-ohjain LRI 8134 Liiketunnistin Useita Trios-yksiköitä voidaan liittää rinnakkain ohjaamaan eri ohjausryhmiä. Yksiköille voidaan määritellä oma ryhmäosoite painikkeella tai kauko-ohjaimella. Trios soveltuu pieniin toimistorakennuksiin, teollisuustiloihin, kouluihin, urheiluhalleihin ja ravintoloihin sekä saneerauskohteisiin. Trios voidaan toimittaa katto/seinä- tai DIN-kiskoasennukseen. Siitä löytyy kolme erilaista versiota ohjaustavasta riippuen. LRC 1010/LRC versio on ainoastaan on/off-ohjausta varten, kun taas LRC 1020/ LRC versio on sekä on/off-ohjaukseen että valonsäätöön tarkoitettu. Viimeinen ja kaikkein monipuolisin malli on LRC 1030/LRC 1035, jossa on on/off-ohjaus, valonsäätö sekä mahdollisuus valikoitujen toimintojen/parametrien ohjelmointiin ilmaisella ohjelmalla, jonka voi ladata sivustolta Syöttöjännite Tunnistinjohdon kytkentä Nasta Väri Toiminta L N N L - + LRC VA 1-10 V dc maks. 25 ma l maks. 30 m A A AWG RJ-12 (6p/6c) Tunnistinjohtojen kokonaispituus 1 tai 2 x TRIOS; 125 m. 3 tai 4 x TRIOS; 100 m. 5 x TRIOS; 85 m Valkoinen +12V käyttöjännite Musta GND Punainen +5V käyttöjännite Vihreä Keltainen Sininen B Symbolit: l maks. 30 m C l maks. 125 m E Maks. 5 Liiketunnistin Infrapunakauko-ohjaus Päivänvalotunnistin Painonappi Potentiometri RC5 Painonappisovitin IR RC5 D IR 12 Vdc 5 Vdc Maksimivirta 50 ma 9 ma Virrankulutus tunnistinta kohden 10 ma RC5 maks. 1 5 ma maks. 6 3 ma maks ma maks. 5 A Valaisin Philipsin HF-R-liitäntälaitteella. B Haaroituskappale (LCC 8024). C Jatkojohto, 5- tai 20-metrinen (LCC 8012, LCC 8014). D Liitosjohto, 5-metrinen (LCC 8013). E Liitosjohto, 1-metrinen (LCC 8011). 18 Valonohjaus
19 Tekniset tiedot Jännite: Tehonkulutus: Max. kuorma: Säätökytkentä: Kytkentä: Ottoliitin: Digitaalinen tuloliitäntä: Analoginen tuloliitäntä: Tunnistinliitäntä: Jännite: Max tunnistinmäärä: Liiketunnistimet: Päivänvaloanturit: Infrapunavastaanottimet: Multisensorit: Painikesovitin: Tunnistin: Liiketunnistin: Liittäminen: 230 Vac, (10 %, 50/60 Hz) 2,8 W ilman tunnistinta 3,6 W tunnistimella 1150 VA kaikilla kuormatyypeillä LRC 1020/LRC 1025: 1-10 Vdc -piirin max. kuorma on 25 ma. LRC 1030/LRC 1035: 1-10 Vdc piirin (2 kpl) max. kuorma on 20 ma. Ruuviliitin 0,5-2,5 mm 2 johdolle Aktiivisesti alhainen, on/off -kytkimellä tai painikkeella 1-10 Vdc, korkein kuormitus on 1 ma Vdc (10%, 50 ma) + 5 Vdc (10%, 10 ma) Max 5 kpl, jos painikesovitinta tai päivänvaloanturia ei ole liitettynä Max 1 kpl Max 5 kpl Max 5 kpl, vain yksi päivänvaloanturi saa olla aktiivinen Max 5 kpl, jos liiketunnistinta tai päivänvaloanturia ei ole liitetty Sammutusviive = 0-45 min. (aika asetetaan tunnistimeen) RJ 12 -liitin Trios-valonohjausjärjestelmän tuotteet: Tyyppi EAN-koodi Sähkönumero Trios on/off -toiminto, katto/seinäasennus LRC Trios on/off -toiminto, DIN-kiskoasennus LRC Trios on/off -ohjaus ja säätö, katto/seinäasennus LRC Trios on/off -ohjaus ja säätö, DIN-kiskoasennus LRC Trios on/off -ohjaus ja säätö, ohjelmoitava, katto/seinäasennus LRC Trios on/off -ohjaus ja säätö, ohjelmoitava, DIN-kiskoasennus LRC Multisensori, kattoasennus LRI Liiketunnistin, kattoasennus LRM Pinta-asennuskotelo tunnistimille LRI 8134 ja LRM 8114 LRH Liiketunnistin, seinäasennus LRM Liiketunnistin, seinäasennus LRM Painikesovitin LCU IR-kauko-ohjain IRT Seinäteline IRT 8010 kauko-ohjaimelle LRH IR-kauko-ohjain IRT Liitosjohto ohjausyksiköille 1m LCC Liitosjohto tunnistimille 5m LCC Jatkojohto 5m LCC Jatkojohto 20m LCC Haaroituskappale LCC Lisätietoja löytyy sivustolta Valonohjaus 19

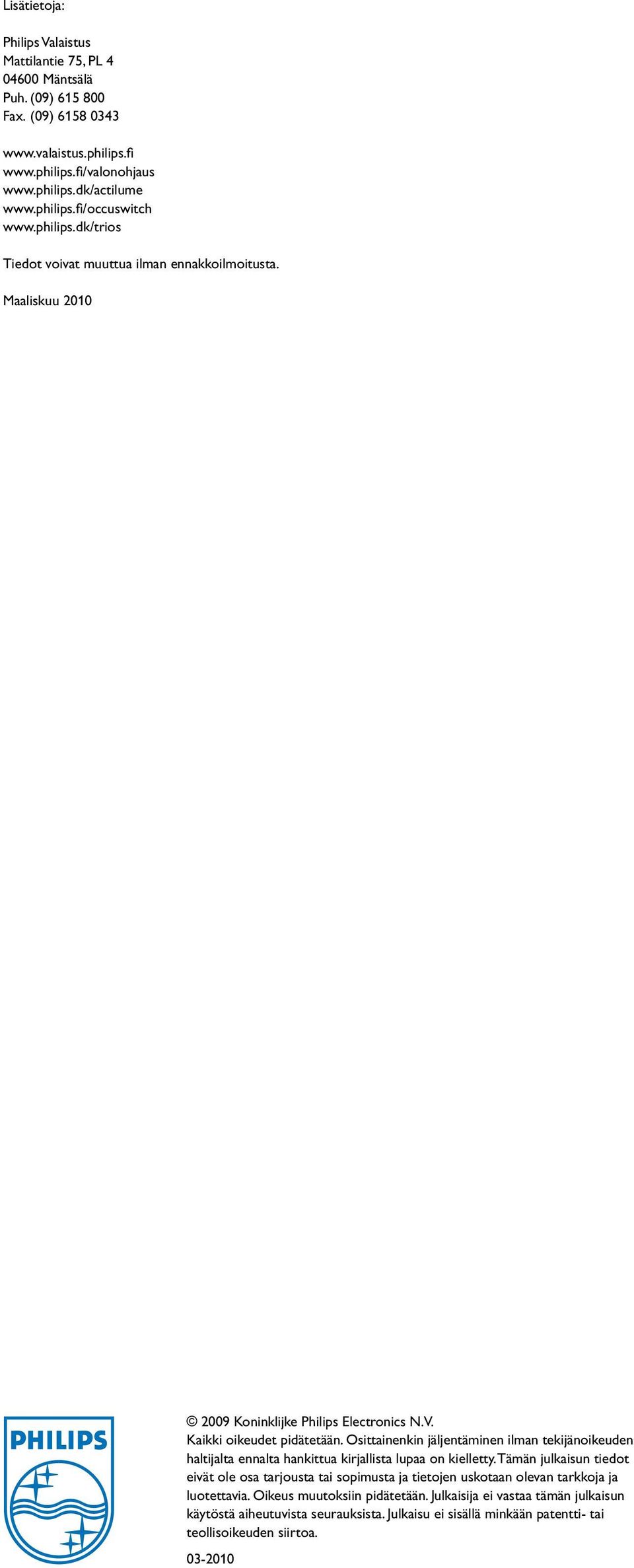

20 Lisätietoja: Philips Valaistus Mattilantie 75, PL Mäntsälä Puh. (09) Fax. (09) Tiedot voivat muuttua ilman ennakkoilmoitusta. Maaliskuu Valonohjaus 2009 Koninklijke Philips Electronics N.V. Kaikki oikeudet pidätetään. Osittainenkin jäljentäminen ilman tekijänoikeuden haltijalta ennalta hankittua kirjallista lupaa on kielletty. Tämän julkaisun tiedot eivät ole osa tarjousta tai sopimusta ja tietojen uskotaan olevan tarkkoja ja luotettavia. Oikeus muutoksiin pidätetään. Julkaisija ei vastaa tämän julkaisun käytöstä aiheutuvista seurauksista. Julkaisu ei sisällä minkään patentti- tai teollisoikeuden siirtoa
