1 RADEON SARJA käyttöopas P/N Copyright 2003, ATI Technologies Inc. Kaikki oikeudet pidätetään. ATI sekä kaikki ATI-tuotteiden ja niiden ominaisuuksien nimet ovat ATI Technologies Inc:n tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä. Kaikki muut yritysten ja/tai tuotteiden nimet ovat omistajiensa tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä. Oikeus ominaisuuksien, suorituskyvyn ja teknisten tietojen muutoksiin pidätetään. Tuote ei välttämättä näytä täsmälleen samalta kuin kuvissa. Tämän käyttöoppaan tai sen osien jäljentäminen missään muodossa ilman ATI Technologies Inc:n etukäteen myöntämää kirjallista lupaa on ehdottomasti kielletty.

2 Vastuuvapautuslauseke Vaikka tämän asiakirjan laatimisessa on noudatettu äärimmäistä huolellisuutta, ATI Technologies Inc ei vastaa tässä kuvatun ATIlaitteiston, -ohjelmiston tai muiden tuotteiden ja dokumenttien toiminnasta tai käytöstä, ATI:n tällaisia tuotteita tai tätä dokumenttia koskevasta teosta tai laiminlyönnistä, palvelun keskeytyksestä, liiketoiminnan menetyksestä tai keskeytyksestä, odotettujen tuottojen menetyksestä eikä rankaisevista, sattumanvaraisista tai välillisistä kustannuksista, jotka liittyvät ATI:n laitteiston, ohjelmiston tai muiden ohessa toimitettujen tuotteiden ja dokumenttien toimittamiseen, suorituskykyyn tai käyttöön. ATI Technologies Inc pidättää oikeuden tehdä muutoksia ilman eri ilmoitusta tässä kuvattuun tuotteeseen tai järjestelmään luotettavuuden, toiminnan tai rakenteen parantamiseksi. Tähän dokumenttiin liittyvien ATI-tuotteiden osalta ATI sanoutuu irti kaikista näitä tuotteita koskevista suorista tai piilevistä takuista mukaan luettuna, mutta ei pelkästään, piilevät takuut kaupaksi käymisestä, sopivuudesta tiettyyn tarkoitukseen ja oikeuksien loukkaamattomuudesta. Tuoteilmoitus MACROVISION A. Laitteelle on myönnetty Yhdysvalloissa patentit numero , , ja rajoitettua käyttöä varten. B. Tuotteen mukana tulevaan painettuun, vastaavanlaiseen materiaaliin on painettava seuraava ilmoitus asianmukaiseen paikkaan: Tämä tuote sisältää teknologisen tekijänoikeussuojan, joka on suojattu Yhdysvalloissa tietyllä menetelmävaateella, johon liittyvät patentit ja muut immateriaaliset omistusoikeudet omistavat Macrovision Corporation ja muut oikeuksien omistajat. Tämän tekijänoikeuksien suojaaman teknologian käyttöön tarvitaan Macrovision Corporationin lupa, ja se on tarkoitettu koti- ja muuhun rajoitettuun katselukäyttöön, ellei Macrovision Corporationin kanssa toisin ole sovittu. Käänteinen ohjelmointi tai koodin purkaminen on kielletty. i

3 Sisällysluettelo Vastuuvapautuslauseke... i Tuoteilmoitus... i Johdanto Ominaisuudet pähkinänkuoressa... 2 ATI:n CATALYST Software Suite... 3 Usean näytön tuki ja 3D-pelikokemus... 3 Direct 3D ja OpenGL... 3 HydraVision... 4 Usean näytön käyttö Monitorin/monitorien kytkeminen... 5 Näyttömääritykset... 6 CATALYST Software Suite ATI Näytöt -välilehti... 7 Toissijaisten näyttöjen ottaminen käyttöön/poistaminen käytöstä... 8 Laajennettu työpöytä -tilan ottaminen käyttöön... 8 Näyttöjen dynaaminen uudelleenmäärittely... 8 Näyttöjen virtuaalinen uudelleensijoitus... 9 Ratiometrinen laajennus ATI Väri -välilehti ATI Asetukset -välilehti ATI Peittokuva -välilehti Videopeittokuva Kloonitilan asetukset Direct 3D -ohjauspaneeli Pää- ja mukautetut asetukset Direct 3D -yhteensopivuusasetukset OpenGL-ohjauspaneeli Pää- ja mukautetut asetukset OpenGL-yhteensopivuusasetukset SMARTGART AGP-asetusten tekeminen Fast-kirjoitus Testaa kaikki uudelleen TV Out -liitännän käyttö ii

4 PC:n näytön katselu televisiosta Kytkeminen televisioon tai videonauhuriin Windowsin käynnistys TV-näyttö käytössä TV-näytön ottaminen käyttöön/poistaminen käytöstä TV-lähdön käyttö ja säätö Miten TV-näyttöä ei voi käyttää Monitorin käyttö/tv-näytön käyttö Kulmien vääristymisen vähentäminen Näyttömääritysten muuttaminen Pelien ja sovellusten käyttö RADEON sarjan NTSC/PAL-tuki iii

5 1 Johdanto RADEON sarjan grafiikkakiihdytin tarjoaa mullistavan suorituskyvyn 3D-grafiikkaan. Voimanlähteenä RADEON sarjan grafiikkaprosessori (GPU) Toinen sukupolvi, joka tukee Microsoft DirectX 9.0 -teknologiaa. 256-bittinen DDR-muistirajapinta. Tukee AGP 8X -määritystä. Toisen sukupolven 8 pikselin kanavan arkkitehtuuri. Direct 3D -ja OpenGL-sovellusten tuki. Filmaattinen 3D-pelikokemus. Korkea 3D-resoluutio aina 2048x1536 asti. Litteän digitaalinäytön tuki. Tukee TV-out-liitäntää, jonka avulla tietokone voidaan liittää televisioon tai videonauhuriin.

6 2 Ominaisuudet pähkinänkuoressa RADEON sarja sisältää: ELOKUVALUOKAN VARJOSTUS: Erittäin ohjelmoitavien varjostusmoottoreidensa ansiosta RADEON sarjan visuaaliprosessorit on suunniteltu saamaan yksityiskohtaisimmatkin maailmat elämään elokuvaluokan valaistuksella, pintakuvioinneilla ja tehosteilla. SUURIN MAHDOLLINEN 3D-SUORITUSKYKY: Kahdeksan rinnakkaista renderöintikanavaa, 256- bittinen muistirajapinta, valtavan nopeat kellotaajuudet ja AGP 8X -tuki yhdessä tarjoavat uskomattoman suorituskyvyn suurimmilla resoluutioilla ja yksityiskohta-asetuksilla. DIGITAALISEN REALISMIN RAJAT SIIRTYVÄT: Koe pehmein, terävin ja selkein kuviteltavissa oleva 3D-kuvanlaatu. Yhdistämällä SMOOTHVISION 2.1- ja SMARTSHADER 2.1 -teknologian RADEON sarja tekee hyperrealistiset interaktiiviset kuvat mahdollisiksi. LAADUKAS VIDEOTOISTO: Mullistavat VIDEOSHADER - ja FULLSTREAM -teknologiat tarjoavat puhtaimman tietokoneelle saatavan videotoiston. JOUSTAVAT NÄYTTÖKOKOONPANOT: Tehosta työympäristöäsi useilla näytöillä, TV-lähdön tuella ja korkeilla resoluutioilla.

7 3 ATI:n CATALYST Software Suite Usean näytön tuki ja 3D-pelikokemus ATI:n CATALYST Software Suite tarjoaa usean näytön tuen ja edistyneet grafiikkaominaisuudet, kuten SMARTSHADER 2.1, ylivoimaista 3D-pelikokemusta varten. Jos haluat lisää tietoja CATALYST Software Suiten asentamisesta, katso Aloitusopasta. CATALYST Software Suite asentaa ATI-näytön välilehdet. Näitä välilehtiä käytetään Windowsin Näytön ohjauspaneelin Asetukset-välilehdellä olevan Lisäasetukset...-painikkeen avulla. Yksityiskohtaiset tiedot ATI-välilehdistä löytyvät kohdasta CATALYST Software Suite sivulla 7. Direct 3D ja OpenGL CATALYST Software Suite tukee myös uusimpia Direct 3D ja OpenGL-versioita. Monet uudet 3D-pelit ja vanhempien pelien uusimmat versiot heräävät käytännössä henkiin hyödyntäessään kehittyneitä Direct 3D tai OpenGL-ominaisuuksiaan. Pelaajat voivat hienosäätää näitä asetuksia saadakseen parhaan mahdollisen 3D-kuvanlaadun tai 3D-pelitehon. ATI:n Direct 3D ja OpenGL-välilehdet löytyvät Windowsin Näytön ohjauspaneelin Asetuksetvälilehden Lisäasetukset...-painikkeen takaa. Yksityiskohtaiset tiedot Direct 3D ja OpenGLvälilehdistä löytyvät kohdista Direct 3D -ohjauspaneeli sivulla 18 ja OpenGL-ohjauspaneeli sivulla 22.

8 4 HydraVision ATI:n CATALYST SoftwareSuiten tarjoaman usean näytön toiminnallisuuden lisäksi voit käyttää myös HydraVision-ohjelmaa edistyneeseen usean näytön hallintaan. Lisätietoja HydraVisionista on ATIasennuslevyllä olevassa HydraVision-käyttöopas -pdftiedostossa.

9 5 Usean näytön käyttö Monitorin/monitorien kytkeminen RADEON sarja tarjoaa laitetuen yhdelle DVI-Imonitorille tai kahdelle VGA-monitorille DVI-I/VGAsovittimen kautta. Siinä on myös TV-lähtö S-Video- tai komposiittilähtöliittimen kautta. Kytke monitorin kaapeli korttiin (jos käytät useita monitoreja, kytke niiden kaapelit vastaaviin liittimiin), ja käynnistä sitten tietokone ja monitori(t). Kytke litteä näyttö suoraan korttiin DVI-I-liittimen avulla. Kytke VGA-monitori DVI-I-liittimeen kytkemällä DVI-I/-VGA-sovitin DVI-I-liittimeen ja kytkemällä sitten monitorin kaapeli sovittimeen alla olevan kuvan mukaisesti. VAKIO VGA- MONITORIN LIITIN S-VIDEO OUT DVI-I LIITIN DVI-I/VGA- SOVITIN VGA- LIITIN JOKA TULEE NÄYTÖSTÄ Kun kortin kanssa käytetään useampia monitoreja, yksi niistä on aina ensisijainen. Kaikki muut monitorit nimetään toissijaisiksi.

10 6 Näyttömääritykset RADEON sarjan kortti tarjoaa kahden näytön toiminnallisuuden ja TV-lähdön. Seuraavassa taulukossa luetellaan eri tavat, joilla näyttöjä voidaan kytkeä korttiin. Näyttökokoo npano Yksi CRTnäyttö Yksi TV CRT-näyttö + TV DFP-näyttö + TV CRT-näyttö + DFP-näyttö CRT-näyttö + CRT-näyttö CRT-näyttö + DFP-näyttö + TV CRT-näyttö + CRT-näyttö + TV Liitin/liittimet VGA-liitin TAI DVI-I-liitin DVI-I/VGA-sovittimen kanssa DVI-I-liitin S-videolähtö Yksi DFPnäyttö VGAliitin + S-videolähtö DVI-I-liitin + S-videolähtö VGA-liitin + DVI-I-liitin VGA-liitin + DVI-I-liitin DVI-I/VGA-sovittimen kanssa VGA-liitin + DVI-I-liitin + S-videolähtö KOKOONPANOA EI TUETA Kommentit CRT = analoginen katodisädeputkinäyttö DFP = digitaalinen litteä näyttö S-videolähdöllä varustetut kortit tukevat myös komposiittilähtöä S- video/komposiittisovittimen avulla. Kokoonpanoa ei tueta, jos CRT-näyttö on kytketty DVI-Iliittimeen DVI-I/VGAsovittimen avulla. DVI-I-liitin tukee CRT-näyttöä DVI-I/VGA-sovitinta käytettäessä TV:n näyttö "kloonaa" toisen kahden muun näytön kuvasta.

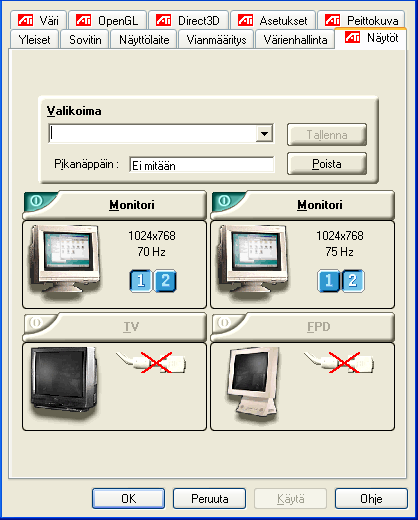

11 CATALYST Software Suite 7 Seuraavassa osiossa esitellään kaikki Catalyst Software Suiten asennuksen jälkeen käytettävissä olevat ATIvälilehdet. i Kaikki käyttöjärjestelmät eivät välttämättä tue seuraavilla sivuilla esitettyjä ominaisuuksia ja/tai ominaisuuksien ulkomuoto saattaa vaihdella. ATI Näytöt -välilehti ATI Näytöt -välilehti sisältää usean monitorin käyttöön tarvittavat ominaisuudet. Sivulla näyttölaitteita voidaan ottaa käyttöön/poistaa käytöstä ja vaihtaa ensisijaisen ja toissijaisen näytön valinta.

12 8 Toissijaisten näyttöjen ottaminen käyttöön/poistaminen käytöstä 1 Avaa Windowsin Ohjauspaneeli. Kaksoisnapsauta Näyttö-kuvaketta. 2 Napsauta Asetukset-välilehteä ja sitten Lisäasetukset...-painiketta 3 Valitse ATI-näytöt-välilehti. 4 Napsauta sen näyttölaitteen painiketta, jonka haluat ottaa käyttöön/poistaa käytöstä. 5 Tallenna muutokset napsauttamalla OK tai Käytä. Laajennettu työpöytä -tilan ottaminen käyttöön 1 Avaa Windowsin Ohjauspaneeli. Kaksoisnapsauta Näyttö-kuvaketta. 2 Napsauta Asetukset-välilehteä. 3 Napsauta sen näytön monitorikuvaketta, johon haluat laajentaa työpöydän. 4 Ota valittu näyttö käyttöön napsauttamalla Kyllä. 5 Laita tarkistusmerkki Laajenna Windows-työpöytä tähän näyttölaitteeseen -valintaruutuun (Windows saattaa laittaa sen automaattisesti). 6 Tallenna muutokset napsauttamalla OK tai Käytä. Näyttöjen dynaaminen uudelleenmäärittely Ensisijaisen ja toissijaisen näytön määrittelyä voidaan muuttaa lennossa ilman uudelleenkäynnistystä. Ennen kuin ensisijaisen näytön määrittelyä voidaan muuttaa, täytyy kuitenkin vähintään yhden toissijaisen näytön olla käytössä ja Laajennettu työpöytä -tilan olla käytössä.

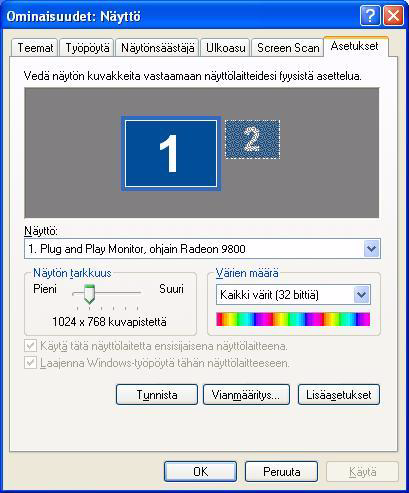

13 9 Ota toissijainen näyttö käyttöön kohdan Toissijaisten näyttöjen ottaminen käyttöön/poistaminen käytöstä sivulla 8 ohjeiden mukaisesti. Ota Laajennettu työpöytä -tila käyttöön kohdan Laajennettu työpöytä -tilan ottaminen käyttöön sivulla 8 ohjeiden mukaisesti. 1 Avaa Windowsin Ohjauspaneeli. Kaksoisnapsauta Näyttö-kuvaketta. 2 Napsauta Asetukset-välilehteä ja sitten Lisäasetukset...- painiketta 3 Valitse ATI-näytöt-välilehti. ATI Näytöt -välilehdellä näkyvät aktiiviset näytöt. Ensisijaisen näytön painike on alhaalla. Vaihda näytön määrittelyä napsauttamalla ensisijaisen näytön painiketta tai jonkin muun näyttölaitteen painiketta. Painikkeen napsautus määrittelee ensi- ja toissijaiset monitorit uudelleen Windows järjestelmässä. Painikkeen napsautus luo kloonin tai peilikuvan ensisijaisesta näytöstä toissijaiseen näyttöön. Painikkeen napsautus laajentaa työpöydän ensisijaisen näytön oikealla puolella sijaitsevaan toissijaiseen näyttöön. Painikkeen napsautus laajentaa työpöydän ensisijaisen näytön alapuolella sijaitsevaan toissijaiseen näyttöön. 4 Tallenna muutokset napsauttamalla OK tai Käytä. Näyttöjen virtuaalinen uudelleensijoitus 1 Napsauta ja vedä haluamasi monitorikuvake Asetukset-välilehdellä haluamaasi paikkaan. Esimerkiksi toissijainen näyttö voidaan vetää ensisijaisen näytön vasemmalle puolelle, jolloin se on virtuaalisesti vasemmalla, kuten alla olevassa kuvassa.

14 10 2 Tallenna muutokset napsauttamalla OK tai Käytä. Ratiometrinen laajennus RADEON sarjan kortti tarjoaa ratiometrisen laajennuksen (eli litteän näytön sovituksen). Se laajentaa pieniresoluutioisen kuvan täyttämään suurempiresoluutioisen näytön. Ratiometrinen laajennus on kuitenkin käytettävissä vain ensisijaisessa näytössä. Joten jos litteä näyttö on asetettu toissijaiseksi, Laajennettu työpöytä -tila ei ole käytössä ja resoluutio on pienempi kuin litteän näytön luontainen resoluutio. Tällöin litteä näyttö siirtyy oletusarvoisesti keskipistetilaan.

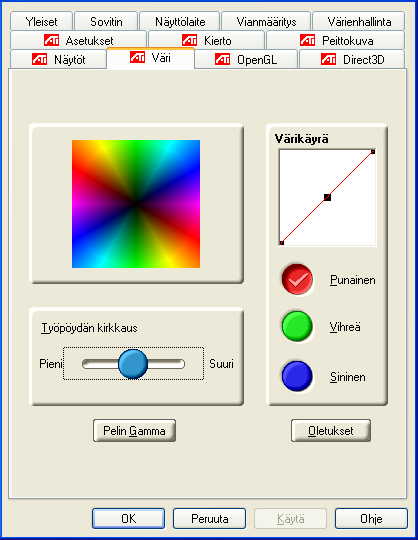

15 11 ATI Väri -välilehti ATI Väri -välilehdellä säädetään väriasetuksia. Punaisen, vihreän ja sinisen näyttövärejä voidaan muuttaa. Myös työpöydän kirkkautta ja Pelin Gammaa (kirkkautta) voidaan muuttaa. Työpöydän kirkkaus Värikäyrä Pelin Gamma - painike Oletuksetpainike ATI Väri -välilehti Tämä suurentaa tai pienentää työpöydän kirkkautta. Mitä suurempi gamman arvo, sitä suurempi näytön kirkkaus on. Tämä säätää valittua väriä (punainen, vihreä tai sininen valintapainike), kun värikäyrää siirretään hiirellä. Painike avaa Pelin Gamman ominaisuudet. Painikkeella palautetaan työpöydän kirkkaus ja väriasetukset oletusarvoihinsa.

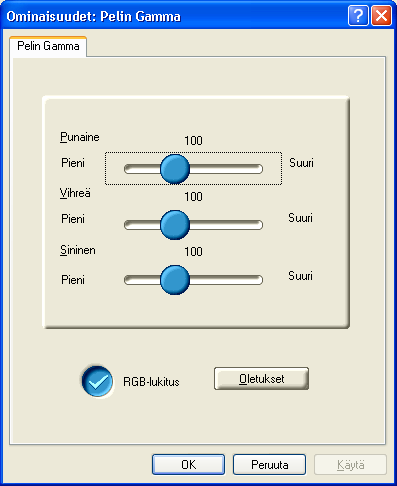

16 12 Pelin Gamma -painikkeen napsautus avaa Pelin Gamman ominaisuudet. Liukusäätimet: punainen, vihreä ja sininen RGB-lukitus Oletuksetpainike Pelin Gamman ominaisuudet Säätimillä lisätään tai vähennetään koko ruudussa pelattavien Direct 3D ja OpenGL-pelien värien kirkkautta. Poista tämä valinta, jos haluat säätää RGBliukusäätimiä erikseen. Valitse tämä, kun haluat säätää kaikkia kolmea liukusäädintä yhtaikaa. Painikkeella palautetaan Pelin Gamma -asetukset oletusarvoihinsa.

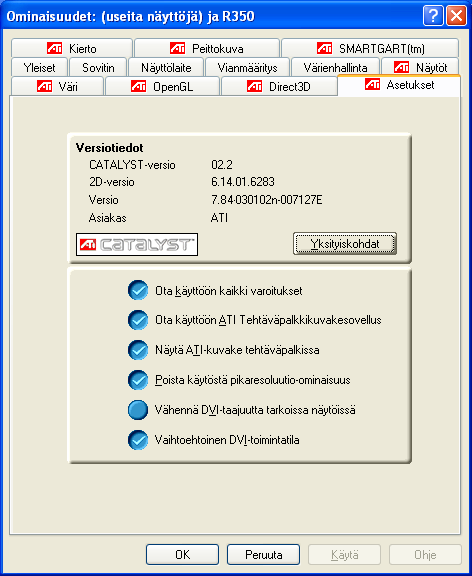

17 13 ATI Asetukset -välilehti ATI Asetukset -välilehti näyttää yksityiskohtaisia laiteohjaintietoja ja kortin teknisiä tietoja. Lisäksi ATIkuvake tehtäväpalkissa voidaan ottaa käyttöön tai poistaa käytöstä. Versiotiedot Yksityiskohdatpainike Ota käyttöön kaikki varoitukset ATI Asetukset -välilehti Näyttää Catalyst-version numeron, 2Dversion numeron ja laiteohjaimen koontiversiotiedot. Avaa Yksityiskohdat-välilehden, jossa luetellaan kortin laitteistoyksityiskohdat ja laiteohjaintiedot. Valinnalla otetaan kaikki käytöstä poistetut varoitukset uudelleen käyttöön.

18 14 Ota käyttöön ATI Tehtäväpalkkikuvakesovellus Näytä ATI-kuvake tehtäväpalkissa Poista käytöstä pikaresoluutioominaisuus Vähennä DVItaajuutta tarkoissa näytöissä Vaihtoehtoinen DVItoimintatila Kun tämä valinta poistetaan, ATItehtäväpalkkisovellukset poistetaan käytöstä ja ATI-kuvake poistetaan tehtäväpalkista. Kun tämä valinta poistetaan, ATI-kuvake poistetaan tehtäväpalkista, mutta ATItehtäväpalkkisovelluksia ei poisteta käytöstä. Pikaresoluutio-ominaisuutta käytetään napsauttamalla hiiren vasemmalla painikkeella tehtäväpalkissa olevaa ATIkuvaketta. Kun tämä vaihtoehto valitaan, ominaisuus poistuu käytöstä. Poistaa näytön korruptoitumisen tai kuvan puuttumisen suurilla resoluutioilla (esimerkiksi 1280x1024, 75 Hz) digitaalista DVI-näyttöä käytettäessä. (Tällä asetuksella ei ole vaikutusta käytettäessä DVI-I/VGAsovitinta.) Valitse tämä asetus, jos litteässä DVIpaneelissa esiintyy näytön korruptoitumista. Painikkeen Yksityiskohdat painaminen näyttää näytönohjaimen, ohjainohjelmiston ja järjestelmän tiedot

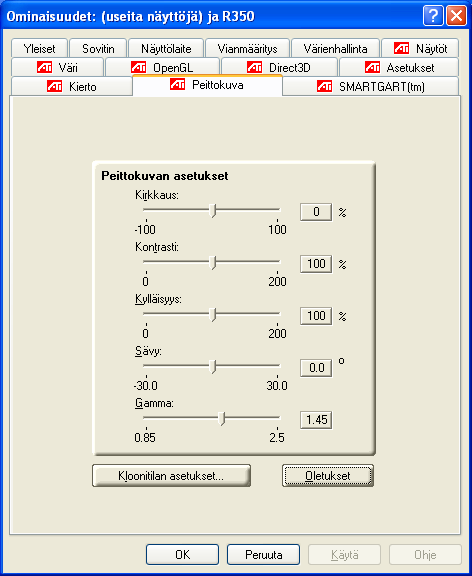

19 15 ATI Peittokuva -välilehti ATI Peittokuva -välilehdellä säädetään videopeittokuvan kirkkautta, kontrastia, kylläisyyttä, sävyä ja gammaa. Videopeittokuva Videopeittokuvan avulla voidaan katsella virtaavaa videokuvaa tietokoneella. Videopeittokuvia on kuitenkin vain yksi, ja se on käytössä vain ensisijaisessa näytössä. Peittokuvaohjaimet aktivoituvat automaattisesti aina, kun toistetaan sellaista videotiedostotyyppiä, joka tukee peittokuvasäätöjä.

20 16 Kirkkaus Kontrasti Kylläisyys Sävy Gamma Kloonitilan asetukset Oletuksetpainike Teatteritila ATI Peittokuva -välilehti Liukusäätimellä säädetään videokuvan kirkkautta. Liukusäätimellä säädetään videokuvan kontrastia. Liukusäätimellä säädetään videokuvan värikkyyttä. Jos se vedetään täysin vasemmalle, kaikki värit poistetaan ja tuloksena on mustavalkoinen kuva. Liukusäätimellä säädetään värin punaisten, vihreiden ja sinisten osien puhtautta eli sävyä. Liukusäätimellä säädetään videokuvan kokonaisvoimakkuutta. Avaa Kloonitilan peittoasetukset napsauttamalla tätä painiketta. Nämä asetukset koskevat vain kaksoisohjaimen Klooni-tilassa katseltavaa videosisältöä.. Painikkeella palautetaan Peittokuva-asetukset oletusarvoihinsa. Tässä tilassa voit toistaa videon koko ruudun kokoisena toissijaisessa näytössä, jos sellainen on saatavana ja otettu käyttöön. Kloonitilan asetukset Normaali Teatteritila Kloonitilan asetukset Videosisältö näytetään vain Ensisijaisella näytöllä. Videosisältö näytetään Ensisijaisella ja Toissijaisella näytöllä. Toissijaisella näytöllä näytettävä videosisältö on aina koko näytön kokoisessa kuvassa. Huomautus: tämän tilan käyttö vaatii, että näytön värisyvyys on 16-bittinen tai korkeampi.

21 17 Sama kaikissa Teatteritilan asetukset Sama kuin lähdevideossa Koko näytön kokoinen kuva 4:3 (normaali TV) 16:9 (laajakuva) Videosisältö näytetään Ensisijaisella ja Toissijaisella näytöllä täysin samalla tavalla. Esimerkiksi video näkyy koko näytön kokoisena kaikilla näytöillä.. Nämä asetukset ovat käytettävissä, kun valitaan Teatteritila. Lähdevideon kuvasuhde säilytetään koko näytön kokoisessa kuvassa. Huomautus: tämä asetus saattaa tuottaa mustat palkit videonäytön sivuille tai ylä- ja alareunaan. Lähdevideo skaalataan niin, että näytöllä näkyy sen täyttävä kuva. Huomautus: jos lähdevideossa on mustat palkit ylä- ja alareunassa, kuten eräissä DVD-elokuvissa on, myös koko näytön kokoisessa kuvassa on mustat palkit. Valitse tämä asetus, jos koko näytön kokoista kuvaa näyttävän näyttölaitteen kuvasuhde on normaali 4:3 (normaalit TV:t ja näytöt). Valitse tämä asetus, jos koko näytön kokoista kuvaa näyttävän näyttölaitteen kuvasuhde on 16:9 (laajakuva-hdtv:t).

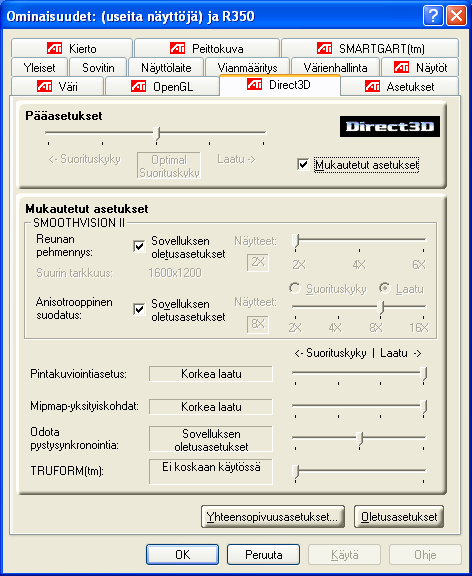

22 Direct 3D -ohjauspaneeli 18 Tämän välilehden avulla hienosäädetään Direct 3D - sovelluksien asetuksia. Pää- ja mukautetut asetukset Pääasetukset-kohdassa voidaan optimoida suorituskykyä vetämällä liukusäädintä vasemmalle tai parantaa yleistä kuvanlaatua vetämällä liukusäädintä oikealle. Kun Mukautetut asetukset on valittu, Pääasetukset-liukusäädin ei ole käytössä, jolloin voidaan hienosäätää RADEON sarjan kortin Direct3Dasetuksia.

23 19 Mukautetut asetukset - valintaruutu Pääasetuksetliukusäädin SMOOTH- VISION reunanpehme nnys SMOOTH- VISION 2.1 -liukusäädin SMOOTH- VISION 2.1 Anisotrooppinen suodatus -valintaruutu SMOOTH- VISION 2.1 Anisotrooppinen suodatus -liukusäädin Liukusäätimellä painotetaan sitä, minkälainen sovelluskokemus halutaan. Kun liukusäädintä siirretään vasemmalle, sovelluksen suorituskyky paranee. Kun sitä siirretään oikealle, 3D-kuvanlaatu paranee. Kun liukusäädintä siirretään asennosta toiseen, sen alapuolella olevat Mukautetut asetukset - liukusäätimet siirtyvät vastaavasti. Kun Mukautetut asetukset -valintaruutu on valittu, Pääasetukset-liukusäädin ei ole käytössä, joten Mukautetut asetukset -osassa olevia liukusäätimiä voidaan siirtää erikseen. Yksittäisiä liukusäätimiä siirtämällä voidaan sovelluksen käyttäytymistä hallita tarkemmin. Mukautettujen asetusten käyttöä suositellaan vain kokeneille käyttäjille. SmoothVision 2.1 -reunanpehmennys parantaa kuvanlaatua poistamalla sahalaitaiset reunat 3Dkuvista, jolloin saadaan tasaisempia, luonnollisemmalta näyttäviä viivoja ja kontuureja. Valitsemalla Sovelluksen oletusasetukset saadaan korkealuokkaiset kuvat ja sovelluksen suorituskyky heikkenee mitättömän vähän. SmoothVision 2.1 -reunanpehmennyksessä voidaan käyttää eri näytemääriä (2X, 4X, 6X). Mitä enemmän näytteitä, sitä realistisemmat 3D-kuvat. Anisotrooppinen suodatus käyttää pintakuvioinnin suodatusmenetelmää, joka sekoittaa useita pintakuviointinäytteitä yhteen. Valitsemalla Sovelluksen oletusasetukset saadaan korkealuokkaiset pintakuvioinnit ja sovelluksen suorituskyky heikkenee mitättömän vähän. Anisotrooppisen suodatuksen aikana otettujen näytteiden määrä saattaa vaihdella. Kun liukusäädintä siirretään oikealle ja otettujen näytteiden määrä lisääntyy, lopullisen kuvan laatu paranee huomattavasti. Asetuksella 16X saadaan erittäin yksityiskohtaisia, teräviä kuvia, koska pintakuviointinäytteitä otetaan mahdollisimman suuri määrä.

24 20 Pintakuviointiasetusliukusäädin Mipmapyksityiskohda t-liukusäädin TRUFORM Odota pystysynkronointia Yhteensopivuusasetukse t-painike Oletusasetukset Tämä asetus määrää, käyttääkö sovellus korkealaatuisia vai hyvin suorituskykyisiä pintakuviointeja. Siirtämällä liukusäädintä oikealla saadaan korkealaatuisin kokemus. Siirtämällä liukusäädintä vasemmalle saadaan hyvin suorituskykyinen ratkaisu kuvamateriaalin säilyessä edelleen hyvänä. Säätimen avulla valitaan sovelluksen käyttämien mipmapien pintakuvioinnin laatu. Mipmapit ovat kokoelma erikokoisia pintakuviointeja samasta kuvasta. Kun käyttäjä siirtyy lähemmäs 3D-objektia, kuvanlaadun pitäisi parantua, mikä vaatii korkeampiluokkaisen pintakuvioinnin samasta kuvasta. Perus-mipmap on korkealuokkaisin pintakuviointi, ja kaikki seuraavat mipmapit ovat pienempikokoisia pintakuviointeja samasta kuvasta. Kun liukusäädintä siirretään oikealle, saadaan korkealuokkaisempi perus-mipmap, joka antaa korkealuokkaisimman sovelluskokemuksen. Liukusäätimen siirtäminen oikealle parantaa kuvanlaatua ja siirtäminen vasemmalle heikentää sitä. Odota pystysynkronointia alentaa koko ruudun pelien ruutunopeutta mutta vähentää kuvan särkymistä, jota voi tapahtua suuremmilla ruutunopeuksilla. Kun valitaan Sovelluksen oletusasetukset, annetaan sovelluksen päättää, näyttääkö se ruutunsa monitorin virkistysnopeudella. Kun valitaan Ei koskaan käytössä, sovellus käy suurimmalla mahdollisella ruutunopeudella riippumatta monitorin virkistystaajuudesta, joka on yleensä pienempi kuin sovelluksen käyttämä ruutunopeus. Truform käyttää High Order Surface -geometriaa yksityiskohtaisemman ja realistisemman maaston ja hahmomallien tuottamiseksi sovelluksissa, jotka tukevat tätä teknologiaa. Ota Truform käyttöön valitsemalla Sovelluksen oletusasetukset. Poista Truform käytöstä valitsemalla Ei koskaan käytössä. Painike avaa lisäasetukset, jotka voivat ratkaista muutamien tiettyjen Direct 3D -sovellusten yhteensopivuusongelmia. Painikkeella palautetaan Direct 3D -asetukset oletusarvoihinsa.

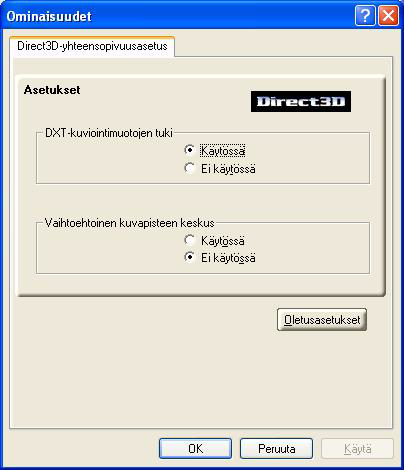

25 21 Direct 3D -yhteensopivuusasetukset DXT-kuviointimuotojen tuki Vaihtoehtoinen kuvapisteen keskus Oletuksetpainike Asetus voi poistaa ongelmat tietyissä Direct 3D - peleissä, jotka näyttävät pysty- ja vaakaviivoja pintakuvioiden ympärillä tai näyttävät tekstin väärin. Asetuksen tulisi kuitenkin olla Käytössä vain silloin, jos näitä oireita esiintyy, koska se saattaa aiheuttaa ongelmia muiden pelien kanssa.. Asetus voi poistaa ongelmat joissakin Direct 3D - peleissä, jotka näyttävät pysty- ja vaakaviivoja pintakuvioiden ympärillä tai joissa teksti näkyy väärin. Asetusta tulisi kuitenkin käyttää vain silloin, jos näitä oireita esiintyy, koska se saattaa aiheuttaa ongelmia muiden pelien kanssa. Painikkeella palautetaan Direct 3D - yhteensopivuusasetukset oletusarvoihinsa.

26 OpenGL-ohjauspaneeli 22 Tämän välilehden avulla hienosäädetään OpenGLsovelluksien asetuksia. Pää- ja mukautetut asetukset Pääasetukset-kohdassa voidaan parantaa yleistä suorituskykyä vetämällä liukusäädintä vasemmalle tai parantaa yleistä kuvanlaatua vetämällä liukusäädintä oikealle. Kun Mukautetut asetukset on valittu, Pääasetukset-liukusäädin ei ole käytössä, jolloin voit hienosäätää RADEON sarjan kortin OpenGLasetuksia.

27 23 Pääasetukset -liukusäädin Mukautetut asetukset - valintaruutu SMOOTH- VISION 2.1 Anisotrooppinen suodatus -valintaruutu SMOOTH- VISION 2.1 Anisotrooppinen suodatus -liukusäädin SMOOTH- VISION II - valintaruutu SMOOTH- VISION II - liukusäädin Liukusäätimellä painotetaan sitä, minkälainen sovelluskokemus halutaan. Kun liukusäädintä siirretään vasemmalle, sovelluksen suorituskyky paranee. Kun sitä siirretään oikealle, 3D-kuvanlaatu paranee. Kun liukusäädintä siirretään asennosta toiseen, sen alapuolella olevat Mukautetut asetukset -liukusäätimet siirtyvät vastaavasti. Kun Mukautetut asetukset -valintaruutu on valittu, Pääasetukset-liukusäädin ei ole käytössä, joten Mukautetut asetukset -osassa olevia liukusäätimiä voidaan siirtää erikseen. Yksittäisiä liukusäätimiä siirtämällä voidaan sovelluksen käyttäytymistä hallita tarkemmin. Mukautettujen asetusten käyttöä suositellaan vain kokeneille käyttäjille. Anisotrooppinen suodatus käyttää pintakuvioinnin suodatusmenetelmää, joka sekoittaa useita pintakuviointinäytteitä yhteen. Valitsemalla Sovelluksen oletusasetukset saadaan korkealuokkaiset pintakuvioinnit ja sovelluksen suorituskyky heikkenee mitättömän vähän. Anisotrooppisen suodatuksen aikana otettujen näytteiden määrä saattaa vaihdella. Kun liukusäädintä siirretään oikealle ja otettujen näytteiden määrä lisääntyy, lopullisen kuvan laatu paranee huomattavasti. Asetuksella 16X saadaan erittäin yksityiskohtaisia, teräviä kuvia, koska pintakuviointinäytteitä otetaan mahdollisimman suuri määrä. SmoothVision II (reunanpehmennys) parantaa kuvanlaatua poistamalla sahalaitaiset reunat 3Dkuvista, jolloin saadaan tasaisempia, luonnollisemmalta näyttäviä objekteja. SmoothVision 2.1 -reunanpehmennyksessä voidaan käyttää eri näytemääriä (2X, 4X, 6X). Mitä enemmän näytteitä, sitä realistisemmat 3D-kuvat.

28 24 Pintakuviointi asetusliukusäädin Mipmapyksityiskohda t-liukusäädin TRUFORM Odota pystysynkronointia Yhteensopivuusasetukset-painike Oletusasetukset Tämä asetus määrää, käyttääkö sovellus korkealaatuisia vai hyvin suorituskykyisiä pintakuviointeja. Siirtämällä liukusäädintä oikealla saadaan korkealaatuisin kokemus. Siirtämällä liukusäädintä vasemmalle saadaan hyvin suorituskykyinen ratkaisu kuvamateriaalin säilyessä edelleen hyvänä. Säätimen avulla valitaan sovelluksen käyttämien mipmapien pintakuvioinnin laatu. Mipmapit ovat kokoelma erikokoisia pintakuviointeja samasta kuvasta. Kun käyttäjä siirtyy lähemmäs 3D-objektia, kuvanlaadun pitäisi parantua, mikä vaatii korkeampiluokkaisen pintakuvioinnin samasta kuvasta. Perus-mipmap on korkealuokkaisin pintakuviointi, ja kaikki seuraavat mipmapit ovat pienempikokoisia pintakuviointeja samasta kuvasta. Kun liukusäädintä siirretään oikealle, saadaan korkealuokkaisempi perus-mipmap, joka antaa korkealuokkaisimman sovelluskokemuksen. Liukusäätimen siirtäminen oikealle parantaa kuvanlaatua ja siirtäminen vasemmalle heikentää sitä. Odota pystysynkronointia alentaa koko ruudun pelien ruutunopeutta mutta vähentää kuvan särkymistä, jota voi tapahtua suuremmilla ruutunopeuksilla. Kun valitaan Sovelluksen oletusasetukset, annetaan sovelluksen päättää, näyttääkö se ruutunsa monitorin virkistysnopeudella. Kun valitaan Ei koskaan käytössä, sovellus käy suurimmalla mahdollisella ruutunopeudella riippumatta monitorin virkistystaajuudesta, joka on yleensä pienempi kuin sovelluksen käyttämä ruutunopeus. Truform käyttää High Order Surface -geometriaa yksityiskohtaisemman ja realistisemman maaston ja hahmomallien tuottamiseksi sovelluksissa, jotka tukevat tätä teknologiaa. Ota Truform käyttöön valitsemalla Sovelluksen oletusasetukset. Poista Truform käytöstä valitsemalla Ei koskaan käytössä. Painike avaa lisäasetukset, jotka voivat ratkaista muutamien tiettyjen OpenGL-sovellusten yhteensopivuusongelmia. Painikkeella palautetaan OpenGL-asetukset oletusarvoihinsa.

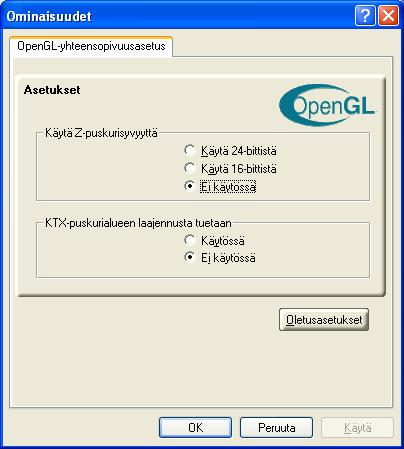

29 25 OpenGL-yhteensopivuusasetukset Käytä Z- puskurisyvyyttä KTXpuskurialueen laajennusta tuetaan Oletuksetpainike Asetuksella määrätään Z-puskurisyvyys. Useimmat sovellukset toimivat parhaiten, kun valitaan Ei käytössä. Kun tämä ominaisuus otetaan käyttöön, ne näytön osat, jotka ovat muuttuneet, voidaan päivittää nopeasti. Huomaa, että tämän ominaisuuden käyttöönotolla ei ole vaikutusta useimpiin sovelluksiin. Painikkeella palautetaan OpenGLyhteensopivuusasetukset oletusarvoihinsa.

30 26 SMARTGART SMARTGART on sarja testaus- ja diagnostiikkatyökaluja, jotka suorittavat erilaisia väylätestejä määrittääkseen tietokoneeseen asennetun ATI-näytönohjaimen parhaat mahdolliset asetukset. SMARTGART määrittää automaattisesti näytönohjaimen asetukset mahdollisimman hyviksi. SMARTGART ei kuitenkaan poista mitään AGPtoimintoja käytöstä tietokonelaitteistosta. Se vain määrää ATI CATALYST -ohjaimen olemaan käyttämättä tiettyä AGP-toimintoa, jos kyseinen toiminto ei ole läpäissyt SMARTGARTin diagnostiikkatestiä. AGP-asetusten muuttaminen voi aiheuttaa epävakautta järjestelmässä. AGP-asetusten tekeminen Kokeneet käyttäjät voivat muuttaa AGP-nopeutta manuaalisesti. Tietokone täytyy käynnistää uudelleen, jotta tämä muutos tulisi voimaan. Mahdollinen AGP-nopeus riippuu emolevyn piirisarjasta ja suunnittelusta. Tietokoneen käytettävissä olevat AGPnopeudet näytetään SMARTGART-valintaikkunassa. Fast-kirjoitus Fast-kirjoituksen avulla keskusyksikkö voi siirtää tietoa suoraan näytönohjaimelle. Oletusarvona tämä ominaisuus on käytössä edellyttäen, että emolevyn piirisarja tukee Fast-kirjoitusta.

31 27 Eräiden emolevyjen teknisissä tiedoissa voidaan väittää piirisarjaan tukevan Fast-kirjoitusta, mutta ne eivät välttämättä ole yhteensopivia monien erilaisten näytönohjainten kanssa. Tämä asetus on poistettu käytöstä monissa tietokoneissa, koska emolevy ei kykene tukemaan tätä ominaisuutta. Testaa kaikki uudelleen Napsauta tätä painiketta, kun haluat testata kaikki grafiikkaväylän ominaisuudet uudelleen. Kaikki testit ja diagnostiikka aloitetaan heti, kun järjestelmä käynnistetään uudelleen. Kaikki asetukset, jotka aikaisemmin on otettu pois käytöstä, otetaan käyttöön mikäli testi menee läpi. i Ongelmia voi syntyä, jos käyttäjä ottaa käyttöön toissijaisen näytönohjaimen (usean näytön ympäristössä) sen jälkeen, kun käyttöjärjestelmä on ladattu. Ongelma syntyy siitä, että toissijainen näytönohjain otetaan käyttöön sen jälkeen, kun SMARTGARTin diagnostiikkatesti on suoritettu. Järjestelmän vakauden varmistamiseksi tietokone kannattaa käynnistää uudelleen vasta sitten, kun toissijainen näytönohjain on otettu käyttöön, jotta SMARTGART voi testata molemmat näytönohjaimet.

32 28 TV Out -liitännän käyttö PC:n näytön katselu televisiosta RADEON sarjan kortissa on TV Out -ominaisuus. Näytönohjain voidaan liittää televisioon ja monitoriin samanaikaisesti. Se voidaan kytkeä myös videonauhuriin ja tallentaa monitorin näyttö. Televisionäyttö sopii erittäin hyvin pelien pelaamiseen, esitysten pitämiseen, elokuvien katseluun ja Internetin selaamiseen. Seuraavat vihjeet auttavat saamaan suurimman hyödyn TV Out -ominaisuudesta. TÄRKEITÄ TIETOJA eurooppalaisille asiakkaille Kaikkia eurooppalaisia PC-näyttöjä ei voi käyttää samaan aikaan TV-näytön kanssa. Kun Euroopassa otetaan käyttöön TV-näyttö, monitorin ja TV:n virkistystaajuudeksi asetetaan 50 Hz. Kaikki monitorit eivät välttämättä tue tätä virkistystaajuutta ja saattavat vaurioitua. Tarkista näytön mukana toimitetusta käyttöoppaasta, tukeeko näyttö 50 Hz:n virkistystaajuutta. Jos monitori ei tue 50 Hz:n virkistystaajuutta (tai jos et ole varma), sammuta monitori ennen tietokoneen käynnistämistä, kun käytät televisiota näyttönä. Lisätietoja TV-näytön kytkemisestä pois käytöstä in kohdassa TV-näytön ottaminen käyttöön/poistaminen käytöstä sivulla 31.

33 29 Kytkeminen televisioon tai videonauhuriin RADEON sarjan kortti kytketään televisioon tai videonauhuriin S-videokaapelin avulla. Useimmissa televisioissa (ja videonauhureissa) on kuitenkin komposiittivideotulo, jolloin voidaan käyttää kortin mukana toimitettua S-video/komposiittivideosovitinta. Jos televisiossa on vain kaapelisisäänmeno, kortti voidaan kytkeä televisioon videonauhurin tai RFmodulaattorin (saatavana useimmista elektroniikkaliikkeistä) kautta. S-videolähdön kytkeminen televisioon tai videonauhuriin 1 Sammuta tietokone ja televisio (tai videonauhuri). 2 Varmista, että näytönohjain on asennettu oikein Aloitusoppaan ohjeiden mukaan. 3 Tarkista, onko televisiossa (tai videonauhurissa) S- video- vai komposiittivideoliitäntä. 4 Paikanna S-videolähtö tietokoneen takapaneelista. Kytke S-videokaapelin tai kortin mukana toimitetun sovitinkaapelin toinen pää näytönohjaimeen ja toinen televisioon (tai videonauhuriin). Katso lisäohjeita kuvasta. 5 Käynnistä televisio (tai videonauhuri) ja tietokone (tässä järjestyksessä).

34 30 S-videolähtö TV tai videonauhuri S-videotulo TAI komposiittitulo S-videokaapeli PC HUOMAA: Uusissa televisioissa videosisäänmeno voi olla etupaneelissa TAI S-video/komposiittisovitin Windowsin käynnistys TV-näyttö käytössä TV-ruutu saattaa mennä sekaisin käynnistyksen aikana näkyvän Windows -logon aikana. Tämä on vain tilapäistä; kuva palautuu muutaman sekunnin kuluttua. Käynnistyksen aikana RADEON sarjan kortti käy tila-asetukset järjestyksessä läpi. Tällöin TV-näyttö on tyhjä. Toimenpide kestää vain pari sekuntia ja auttaa TV-näytön ohjelmoinnissa.

35 31 TV-näytön ottaminen käyttöön/poistaminen käytöstä 1 Avaa Windowsin Ohjauspaneeli. Kaksoisnapsauta Näyttö-kuvaketta. 2 Napsauta Asetukset-välilehteä ja sitten Lisäasetukset...-painiketta 3 Valitse ATI-näytöt-välilehti. Napsauta TV-painiketta. 4 Napsauta Käytössä/Ei käytössä -painiketta. 5 Tallenna muutokset napsauttamalla OK tai Käytä. TV-lähdön käyttö ja säätö Jos haluat tietoja TV-näytön käytöstä, napsauta hiiren oikealla painikkeella tehtäväpalkissa olevaa ATIkuvaketta, valitse Ohje ja sitten ATI TV-näyttö. Miten TV-näyttöä ei voi käyttää Televisiota ei voi jättää kiinni RADEON sarjan korttiin, jos siihen on kytketty kaksi analoginäyttöä, vaikka TV olisi sammutettu ja poistettu käytöstä ohjelmistossa. DVI-I-liittimeen kytketty analogimonitori täytyy irrottaa RADEON sarjan kortista, kun TV-lähtö otetaan käyttöön. Muuten molemmissa tapauksissa RADEON grafiikkakortti ylikuormittuu, ja tuloksena on hämärä kuva kaikissa laitteissa.

36 32 Monitorin käyttö/tv-näytön käyttö Televisionäytön käyttö tietokoneen näyttönä sopii erittäin hyvin pelien pelaamiseen, esitysten pitämiseen, elokuvien katseluun ja Internetin selaamiseen. Monitorin näyttö saattaa kuitenkin muuttua tai näyttää litistetyltä. Tämä johtuu siitä, että näyttölaite säätää itsensä TV:n mittojen mukaan. Korjaa monitorin näyttö säätämällä sen ohjauspainikkeilla kuvan kokoa ja paikkaa. Eräät yksitaajuusmonitorit eivät välttämättä toimi, kun TV-näyttö on käytössä. Jos TV-näytön ollessa käytössä esiintyy ongelmia, palauta monitorin näyttökuva poistamalla TV-näyttö käytöstä. Monitorin kuvan säätö Monitorin kuva saattaa olla pienempi eikä täysin keskitetty, kun TV-näyttö on otettu käyttöön. Tähän ovat syynä television kunnollisen kuvan vaatimat muutokset. Säädä monitorin näyttöasetuksia Näyttölaitteen ominaisuudet -sivun (napsauta ATI Näytöt -välilehden Näyttölaite-painiketta) Säädöt-välilehden avulla. Napsauta TV-painiketta, kun haluat säätää vain TVnäyttöä. Tekstin katselu televisiosta TV on suunniteltu näyttämään ensisijaisesti liikkuvia eikä paikallaan pysyviä kuvia. Television suuri pisteväli (joka sopii hyvin liikkuvalle kuvalle) tuottaa huonolaatuisia paikallaan pysyviä kuvia (esim. teksti). Tietokoneen työpöydällä usein käytettävät pienet tekstikoot voivat näkyä televisiossa sameina tai epäselvinä. Voit poistaa tämän ongelman käyttämällä suurempia fontteja.

37 33 Suurempien näyttöfonttien käyttö 1 Avaa Windowsin Ohjauspaneeli. Kaksoisnapsauta Näyttö-kuvaketta. 2 Windows XP: napsauta Ulkoasu-välilehteä. Windows Me, Windows 2000: napsauta Asetuksetvälilehteä, Lisäasetukset...-painiketta ja sitten Yleisetvälilehteä. 3 Valitse näyttöfontin koko Fonttikoko-ruudusta. 4 Napsauta Käytä. Jos tietokone täytyy käynnistää uudelleen, tee se napsauttamalla Kyllä.

38 34 Kulmien vääristymisen vähentäminen Kun televisiota käytetään tietokoneen näyttönä, ruudun vasemmassa ja oikeassa laidassa saattaa esiintyä kulmien vääristymistä. Tämä riippuu televisiosta ja suoritettavasta sovelluksesta. Reunojen vääristymisen vähentämiseksi voidaan suurentaa TV-näytön vaakakokoa. Vaakakoon suurentaminen 1 Avaa Windowsin Ohjauspaneeli. Kaksoisnapsauta Näyttö-kuvaketta. 2 Napsauta Asetukset-välilehteä ja sitten Lisäasetukset...-painiketta 3 Napsauta ATI Näytöt -välilehteä. 4 Napsauta TV-painiketta. 5 Valitse Säädöt-välilehti. 6 Suurenna TV-näytön vaakakokoa napsauttamalla Kuvan koko -osassa vaakanuolien vieressä olevaa pluspainiketta (+). 7 Tallenna tekemäsi muutokset painamalla OK- tai Käytä-painiketta. Reunojen vääristymistä voidaan myös vähentää lisäämällä TV:n kontrastia.

39 35 TV:n kontrastin lisääminen 1 Avaa Windowsin Ohjauspaneeli. Kaksoisnapsauta Näyttö-kuvaketta. 2 Napsauta Asetukset-välilehteä ja sitten Lisäasetukset...-painiketta 3 Napsauta ATI Näytöt -välilehteä. 4 Napsauta TV-painiketta. 5 Lisää kontrastia vetämällä Kontrasti-liukusäädintä oikealle. 6 Tallenna tekemäsi muutokset painamalla OK- tai Käytä-painiketta. Näyttömääritysten muuttaminen Jos tietokone siirretään paikkaan, jossa näyttönä käytetään vain televisiota, varmista, että TVnäyttöominaisuus on käytössä. Näytön resoluutio voi olla korkeintaan 1024x768. Korkeammat resoluutiot saavat kuitenkin aikaan virtuaalisen työpöydän. Jos TV on ainoa näyttölaite ja korkeampi resoluutio valitaan, näyttö televisiosta katoaa. Pelien ja sovellusten käyttö Eräät vanhemmat pelit ja sovellukset voivat ohjelmoida RADEON sarjan kortin toimimaan suoraan tietyssä näyttötilassa. Tämän seurauksena televisionäyttö voi sammua automaattisesti tai mennä sekaisin (tietokoneen monitori toimii normaalisti). TV-näyttö palautuu näkyviin, kun peli suljetaan tai tietokone käynnistetään uudelleen.

40 36 RADEON sarjan NTSC/PAL-tuki RADEON sarja tukee sekä NTSC- että PAL-TVstandardeja. Oletusasetus on NTSC. Vaihtaminen PALstandardiin vaatii näytönohjainkortin kytkimen asettamista. Katso tarkat tiedot tämän kytkimen asettamisesta RADEON sarjan näytönohjaimen mukana tulleesta Aloitusoppaasta.
