ULKO-OVI RAKENNE Ovilehti levyrakenteinen, pinta HDF-levyä, jäykisteenä alumiini molemmin puolin Umpiosan eristeenä polystyreeni (EPS) 69 mm Ovilehden paksuus 76 mm Karmi ja ovilehden kehä liimattua

kulutukselta suojaavat alumiiniprofiilit LASITUS Kolminkertainen eristyslasielementti Elementissä TGI-välilistat (vaaleanharmaa RAL 7035 tai musta), selektiivilasit ja argon-kaasu Lasivaihtoehdot

LC102 -lukkorunko + säädettävä lukon vastarauta LP711 DORMA DL 9195 -lukkorunko + säädettävä lukon vastarauta DS 9008 KOOT Leveys min 690... max 1090 mm, pariovet min 1390... max 1790 Korkeus min 1790.

1 ULKO-OVI RAKENNE Ovilehti levyrakenteinen, pinta HDF-levyä, jäykisteenä alumiini molemmin puolin Umpiosan eristeenä polystyreeni (EPS) 69 mm Ovilehden paksuus 76 mm Karmi ja ovilehden kehä liimattua mäntyä Karmissa lujat ja kestävät liitokset Kaksinkertainen silikonitiivistys, vaaleanharmaa tiiviste Karmisyvyys 130, 170 ja 210 mm, karmin vahvuus 54 mm Kynnys tammea 35 mm, jossa säältä ja kulutukselta suojaavat alumiiniprofiilit LASITUS Kolminkertainen eristyslasielementti Elementissä TGI-välilistat (vaaleanharmaa RAL 7035 tai musta), selektiivilasit ja argon-kaasu Lasivaihtoehdot kirkas, Cotswold, Satiini, Stippolyte ja Flemish, koristelasi elementissä keskimmäisenä Tiivistelasitus; tiivisteen väri musta Lasituslistat oven väriset LUKITUS JA HELAT Säätösaranat (4 kpl) Abloy LC102 -lukkorunko + säädettävä lukon vastarauta LP711 DORMA DL lukkorunko + säädettävä lukon vastarauta DS 9008 KOOT Leveys min max 1090 mm, pariovet min max 1790 Korkeus min max 2290 mm Levikkeen minimileveys 270 mm OMINAISUUDET Ominaisuus Standardi Luokitus Ilmanpitävyys EN Sateenpitävyys EN A Tuulenpaineen kestävyys EN C3 Lasiaukollinen ulko-ovi. Testausseloste Nro VTT-S , C +C tr U-arvo Umpiovet ,73 Lasiaukolliset ,79...1,00 (mallikohtainen) LISÄVARUSTEET / VALINNAT muut värit ja kaksivärimaalaus avainpesä Dormakaba Matrix avainpesä Abloy Sento avainpesät sarjoitettavissa muut lukkorungot, esim. LC190 ja LC195 turvalukitus Doorman Yale -älylukitus Tippanokka eli vesiura ohjaa veden pois ovilehdestä. Vesipelti on helppo kiinnittää kynnykseen. VÄRIT Pinnat peittomaalattu, vakioväri taitettu valkoinen NCS S 0502-Y HOPPE painikkeet Bergen, Rodos, Cannes, Trondheim, Stockholm ja Amsterdam ovipumppu ovisuljin, myös aukipitolaitteella potkupelti soittokello ovisilmä postiluukku levikkeet ja pariovet luonnonväriset lasituslistat tammea, valittavissa malleihin 160, 163, 166, 169, 165, 170, 171, 202, 205, 206 ja 208 Testausseloste Nro VTT-S , (db) Testausseloste Nro SP 3P rev1, (U-arvo)

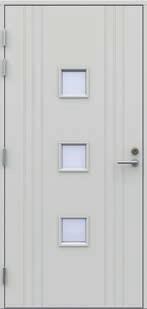

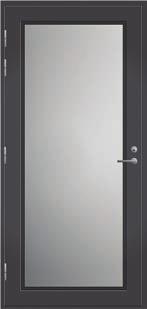

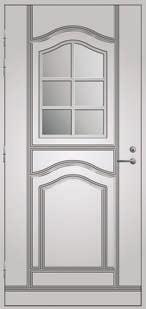

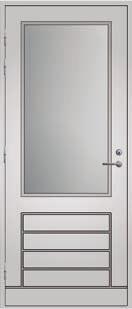

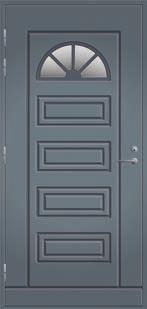

2 ULKO-OVIMALLIT UO 110 UO 111 UO 118 UO 119 UO 120 UO 122 UO 130 UO 135 UO 140 UO 141 UO 153 UO 151 UO 163 UO 160 UO 165 UO 166 UO 167 UO 180 UO 162 UO 164 UO 192 UO 192X UO 198 UO 125

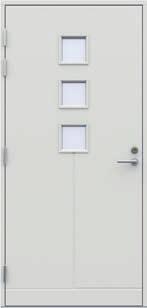

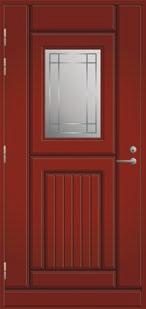

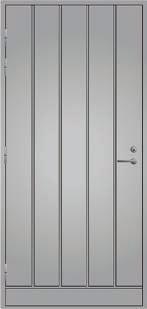

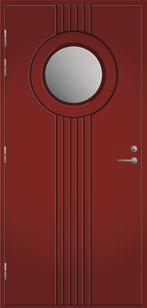

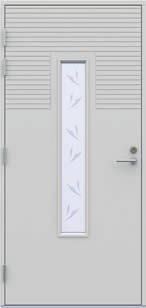

3 UO 169 UO 196 UO 171 UO 173 UO 202X UO 204 UO 170 UO 202 UO 205 UO 206 UO 208 UO 210 UO 510 M14 UO 5102 M16 UO 510 UO 567 M16 UO 5672 M14 UO 567 UO 557 M12 UO 5572 M16 UO 557 UO 500 UO 200 Mallia valmistetaan myös varasto-ovirakenteella. Mallia valmistetaan myös EI30 palo-ovirakenteella.

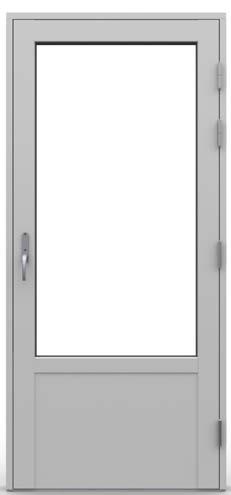

PATIO RAKENNE Yksilehtinen ulosaukeava alumiiniverhoiltu parvekeovi Ovilehti levyrakenteinen, pinta HDF-levyä, jäykisteenä alumiini molemmin puolin Umpiosan eristeenä polystyreeni (EPS) Ovilehden

silikonitiivistys, vaaleanharmaa tiiviste Karmisyvyydet 130, 170 ja 210 mm, karmin vahvuus 54 mm Kynnys tammea 35 mm, jossa säältä ja kulutukselta suojaavat alumiiniprofiilit LASITUS Kolminkertainen

Lasikorkeus vapaasti määritettävissä LUKITUS JA HELAT Säätösaranat (4 kpl) DORMA DL 9195 -lukkorunko + säädettävä lukon vastarauta, sisäpuolella vääntönuppi, ulkopuolella sokea kilpi, HOPPE Stockholm

4 PATIO RAKENNE Yksilehtinen ulosaukeava alumiiniverhoiltu parvekeovi Ovilehti levyrakenteinen, pinta HDF-levyä, jäykisteenä alumiini molemmin puolin Umpiosan eristeenä polystyreeni (EPS) Ovilehden ulkopinnassa alumiiniverhoilu, umpiosan verhoiluna polttomaalattu teräs Ovilehden paksuus 82 mm Karmi ja ovilehden kehä liimattua mäntyä Karmissa lujat ja kestävät liitokset Kaksinkertainen silikonitiivistys, vaaleanharmaa tiiviste Karmisyvyydet 130, 170 ja 210 mm, karmin vahvuus 54 mm Kynnys tammea 35 mm, jossa säältä ja kulutukselta suojaavat alumiiniprofiilit LASITUS Kolminkertainen eristyslasielementti Elementissä selektiivilasit, TGI-välilistat (vaaleanharmaa RAL 7035) ja argon-kaasu Lasivaihtoehdot kirkas, Cotswold, Satiini ja Stippolyte, koristelasi elementissä keskimmäisenä Lasikorkeus vapaasti määritettävissä LUKITUS JA HELAT Säätösaranat (4 kpl) DORMA DL lukkorunko + säädettävä lukon vastarauta, sisäpuolella vääntönuppi, ulkopuolella sokea kilpi, HOPPE Stockholm -painike Vaihtoehtoisesti pitkäsuljin + tuulijarru + vääntönuppi, HOPPE Tokyo läpipainike VÄRIT Sisäpuoli taitettu valkoinen NCS S 0502-Y Ulkopuoli valkoinen RAL 9010, harmaa RR22, tummanharmaa RAL 7024 ja tummanruskea RR32 KOOT Leveys min 690 / max 990 mm Korkeus min 1790 / max 2290 mm Parioven leveys max 1890 Tippanokka ohjaa veden pois ovilehdestä. Vesipelti on helppo kiinnittää kynnykseen. LISÄVARUSTEET / VALINNAT muut värit irtoristikot, vain vaaka- ja pystyristikot pintaan asennettavat kaihtimet Vekki-verho avainpesä Dormakaba Matrix lukkorunko Abloy LC102 + avainpesä Abloy Sento - Huom! Ei parvekkeille! keskilukkorunkoihin HOPPE painikkeet Bergen, Rodos, Cannes, Trondheim, Stockholm ja Amsterdam ovijarru ovisuljin, myös aukipitolaitteella pitkäsuljin + avainpesä Matrix tai Abloy Sento SWE-879 avainpesät sarjoitettavissa pitkäsuljin + puolipainike HOPPE Tokyo äänieristysrakenne Patio db!

5 PATIO LASITUSRATKAISUT Lasitus Rakenne ulkoa sisälle päin +C +C tr U-arvo Oven lasiosa [db] [db] [db] W/m 2 K Kaikki lasit 4mm. 3K4S/4/4S-20 AR TGI ,84 Umpiosallinen, lasikoko 16M 3K4S/4/4S-20 AR TGI ,84 Kokolasi 3K4S/4/4S-20 AR TGI ,88 Kokolasi vaakajaolla Uloimmat lasit 6mm. 3K6S/4/6S-18 AR TGI ,85 Umpiosallinen, lasikoko 16M 3K6S/4/6S-18 AR TGI ,86 Kokolasi 3K6S/4/6S-18 AR TGI ,90 Kokolasi vaakajaolla auringonsuojalasilla. Kaikki lasit 4mm. 3K4SC70+35/4/4S-20 AR TGI ,84 Umpiosallinen, lasikoko 16M 3K4SC70+35/4/4S-20 AR TGI ,84 Kokolasi 3K4SC70+35/4/4S-20 AR TGI ,88 Kokolasi vaakajaolla auringonsuojalasilla. Uloimmat lasit 6mm. 3K6SC70+35/4/6S-18 AR TGI ,85 Umpiosallinen, lasikoko 16M 3K6SC70+35/4/6S-18 AR TGI ,86 Kokolasi 3K6SC70+35/4/6S-18 AR TGI ,90 Kokolasi vaakajaolla äänieristysrakenteella. 3K8/4S/6S-16/18 AR TGI ,87 Umpiosallinen, lasikoko 16M 3K10/4S/6S-16 AR TGI ,90 Kokolasi 3K10/4S/6S-16 AR TGI ,0 Kokolasi vaakajaolla 3K8,8PhonS/6/8,8PhonS-14 AR TGI ,0 Kokolasi vaakajaolla U-arvot perustuvat 123*218-kokoiseen oveen. db-arvot perustuvat 990*2090-kokoiseen oveen. Karmisyvyydet 130, 170 ja 210 mm. TGI = komposiittivälilista (vaaleanharmaa RAL 7035). Elementtiin tarvittaessa huurtumaton lasi Hu, ei vaikuta U-arvoon. = ilmaäänen eristysluku +C = kohdennettu lentomelueristävyys (voidaan käyttää esim. arvioitaessa ilmaääneneristävyyttä suihkukoneiden melulle lentokentän läheisyydessä) +C tr = kohdennettu tieliikennemelueristävyys (voidaan käyttää esim. arvioitaessa ääneneristävyyttä kaupunkiliikennemelussa) MALLIT Termo Patiota valmistetaan yhdellä ja kahdella lasiaukolla, kokolasisena ja pariovena. PAINIKE Termo Patio toimitetaan painikkeineen. Vakiopainike on HOPPE Stockholm keskilukon yhteydessä. Pitkäsulkijan painike on HOPPE Tokyo. Stockholmpainike OMINAISUUDET HOPPE Tokyopainike Ominaisuus Standardi Luokitus Ilmanpitävyys EN (4) Sateenpitävyys EN A (4A) Tuulenpaineen kestävyys EN C4 (C3) Pihla Patio 3-pistelukituksella. Testausseloste Nro VTT-S , Suluissa Pihla Patio keskilukolla. Testausseloste Nro VTT-S ,
