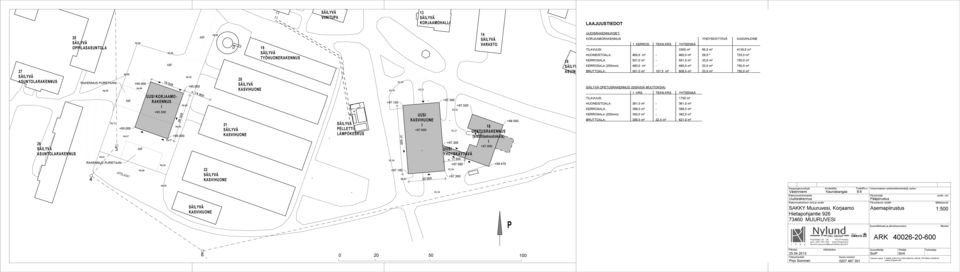

1 LÄMPÖKESKUS 5 VIINITUPA 13 KORJAAMOHALLI LAAJUUSTIEDOT 27 ASUNTOLARAKENNUS 26 ASUNTOLARAKENNUS 25 OPPILASASUNTOLA RAKENNUS PURETAAN RAKENNUS PURETAAN ASF JÄTELAVAT ASF UUSI KORJAAMO- RAKENNUS I ASF n ASF KASVIHUONE 21 KASVIHUONE 20 KASVIHUONE 19 TYÖHUONERAKENNUS PELLETTI- LÄMPÖKESKUS S UUSI KASVIHUONE n I 18 UUSI YHDYSKÄYTÄVÄ 14 VARASTO OPETUSRAKENNUS (sisätilamuutoksia) I ASUINRAKENNUS UUDISRAKENNUKSET: KORJAAMORAKENNUS YHDYSKÄYTÄVÄ KASVIHUONE 1. KERROS TEKN.KRS YHTEENSÄ TILAVUUS: 3300 m³ 95,0 m³ 4130,0 m³ HUONEISTOALA: 460,0 m² - 460,0 m² 29,0 ² 733,0 m² KERROSALA: 501,0 m² - 501,0 m² 33,0 m² 750,0 m² KERROSALA (250mm): 480,0 m² - 480,0 m² 33,0 m² 750,0 m² BRUTTOALA: 501,0 m² 107,5 m² 608,5 m² 33,0 m² 750,0 m² OPETUSRAKENNUS (SISÄISIÄ MUUTOKSIA) 1. KRS TEKN.KRS YHTEENSÄ TILAVUUS: 1750 m³ HUONEISTOALA: 361,0 m² - 361,0 m² KERROSALA: 398,5 m² - 398,5 m² KERROSALA (250mm): 392,0 m² - 392,0 m² BRUTTOALA: 398,5 m² 22,5 m² 421,0 m² KASVIHUONE P Kaupunginosa/kylä Västinniemi Kauniskangas 8:8 Rakennustoimenpide Uudisrakennus Rakennuskohteen nimi ja osoite Kortteli/tila SAKKY Muuruvesi, Korjaamo Hietapohjantie MUURUVESI Tontti/Rn:o Viranomaisten arkistointimerkintöjä varten Piirustuslaji Pääpiirustus Piirustuksen sisältö Asemapiirustus Suunnitteluala ja piirustusnumero Juoks. nro Mittakaavat 1:500 Muutos ARK Päiväys Yhteyshenkilö Pirjo Soininen Allekirjoitus Suora numero Suunnittelija SoiP Piirtäjä SIrA Tarkastaja Tiedoston sijainti: P:\40026_SAKKY\20_KORJAAMO\03_ARK\02_TIETOMALLI\ _Sakky_Korjaamo.pln.

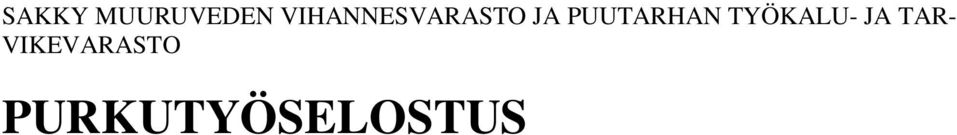

2 SAKKY MUURUVEDEN VIHANNESVARASTO JA PUUTARHAN TYÖKALU- JA TAR- VIKEVARASTO PURKUTYÖSELOSTUS

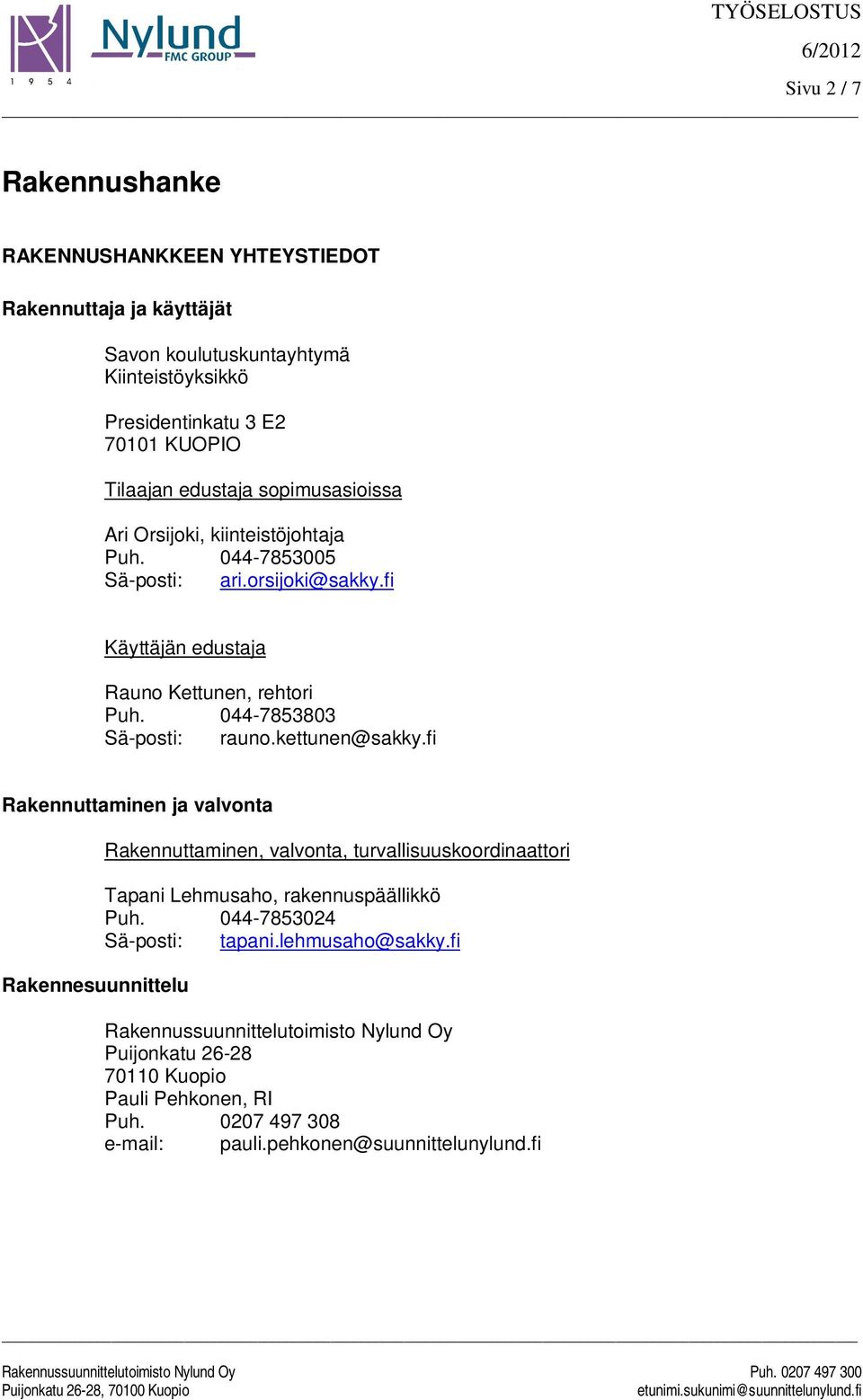

3 Sivu 2 / 7 Rakennushanke RAKENNUSHANKKEEN YHTEYSTIEDOT Rakennuttaja ja käyttäjät Savon koulutuskuntayhtymä Kiinteistöyksikkö Presidentinkatu 3 E KUOPIO Tilaajan edustaja sopimusasioissa Ari Orsijoki, kiinteistöjohtaja Puh Sä-posti: ari.orsijoki@sakky.fi Käyttäjän edustaja Rauno Kettunen, rehtori Puh Sä-posti: rauno.kettunen@sakky.fi Rakennuttaminen ja valvonta Rakennesuunnittelu Rakennuttaminen, valvonta, turvallisuuskoordinaattori Tapani Lehmusaho, rakennuspäällikkö Puh Sä-posti: tapani.lehmusaho@sakky.fi Rakennussuunnittelutoimisto Nylund Oy Puijonkatu Kuopio Pauli Pehkonen, RI Puh pauli.pehkonen@suunnittelunylund.fi

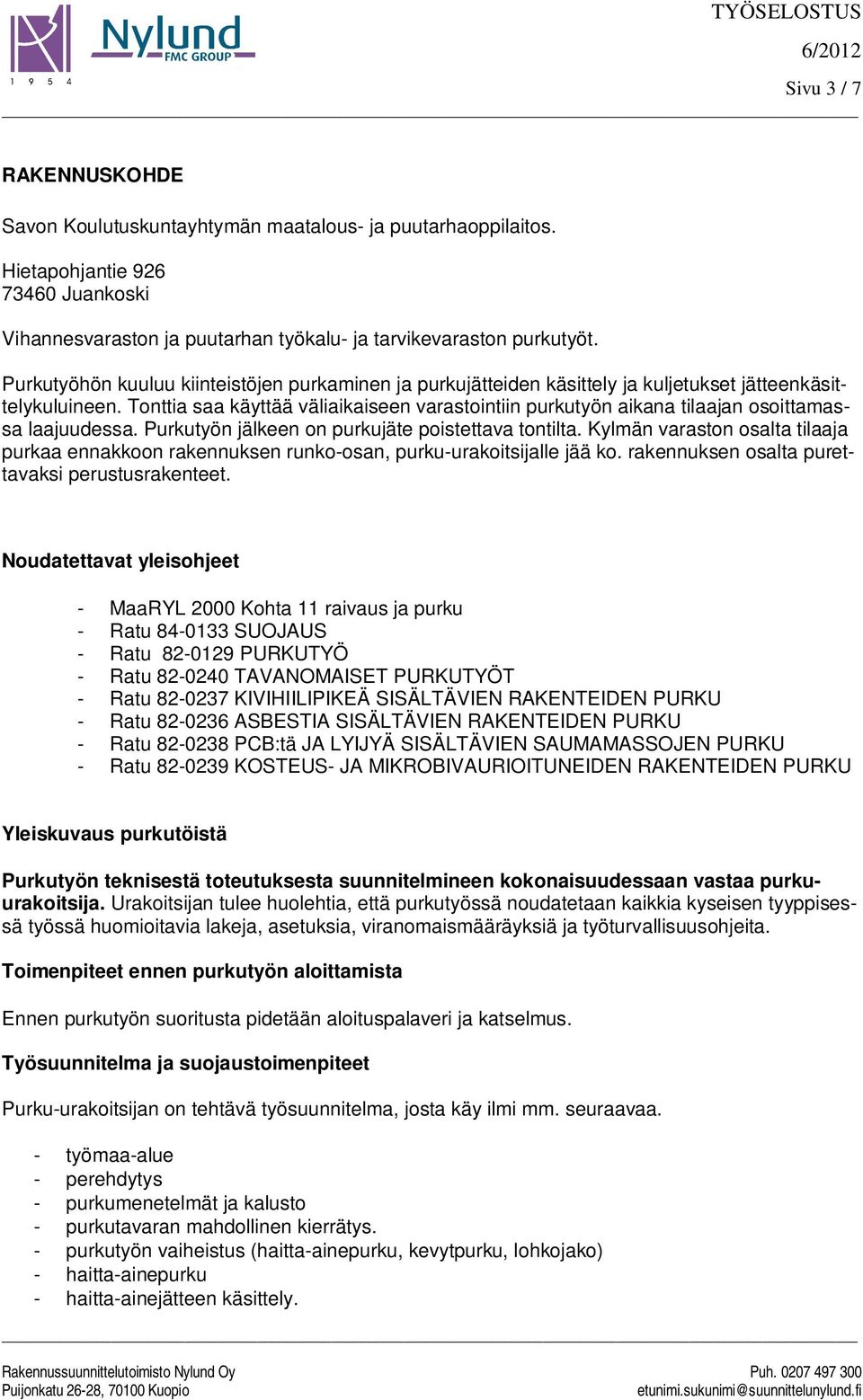

4 Sivu 3 / 7 RAKENNUSKOHDE Savon Koulutuskuntayhtymän maatalous- ja puutarhaoppilaitos. Hietapohjantie Juankoski Vihannesvaraston ja puutarhan työkalu- ja tarvikevaraston purkutyöt. Purkutyöhön kuuluu kiinteistöjen purkaminen ja purkujätteiden käsittely ja kuljetukset jätteenkäsittelykuluineen. Tonttia saa käyttää väliaikaiseen varastointiin purkutyön aikana tilaajan osoittamassa laajuudessa. Purkutyön jälkeen on purkujäte poistettava tontilta. Kylmän varaston osalta tilaaja purkaa ennakkoon rakennuksen runko-osan, purku-urakoitsijalle jää ko. rakennuksen osalta purettavaksi perustusrakenteet. Noudatettavat yleisohjeet - MaaRYL 2000 Kohta 11 raivaus ja purku - Ratu SUOJAUS - Ratu PURKUTYÖ - Ratu TAVANOMAISET PURKUTYÖT - Ratu KIVIHIILIPIKEÄ SISÄLTÄVIEN RAKENTEIDEN PURKU - Ratu ASBESTIA SISÄLTÄVIEN RAKENTEIDEN PURKU - Ratu PCB:tä JA LYIJYÄ SISÄLTÄVIEN SAUMAMASSOJEN PURKU - Ratu KOSTEUS- JA MIKROBIVAURIOITUNEIDEN RAKENTEIDEN PURKU Yleiskuvaus purkutöistä Purkutyön teknisestä toteutuksesta suunnitelmineen kokonaisuudessaan vastaa purkuurakoitsija. Urakoitsijan tulee huolehtia, että purkutyössä noudatetaan kaikkia kyseisen tyyppisessä työssä huomioitavia lakeja, asetuksia, viranomaismääräyksiä ja työturvallisuusohjeita. Toimenpiteet ennen purkutyön aloittamista Ennen purkutyön suoritusta pidetään aloituspalaveri ja katselmus. Työsuunnitelma ja suojaustoimenpiteet Purku-urakoitsijan on tehtävä työsuunnitelma, josta käy ilmi mm. seuraavaa. - työmaa-alue - perehdytys - purkumenetelmät ja kalusto - purkutavaran mahdollinen kierrätys. - purkutyön vaiheistus (haitta-ainepurku, kevytpurku, lohkojako) - haitta-ainepurku - haitta-ainejätteen käsittely.

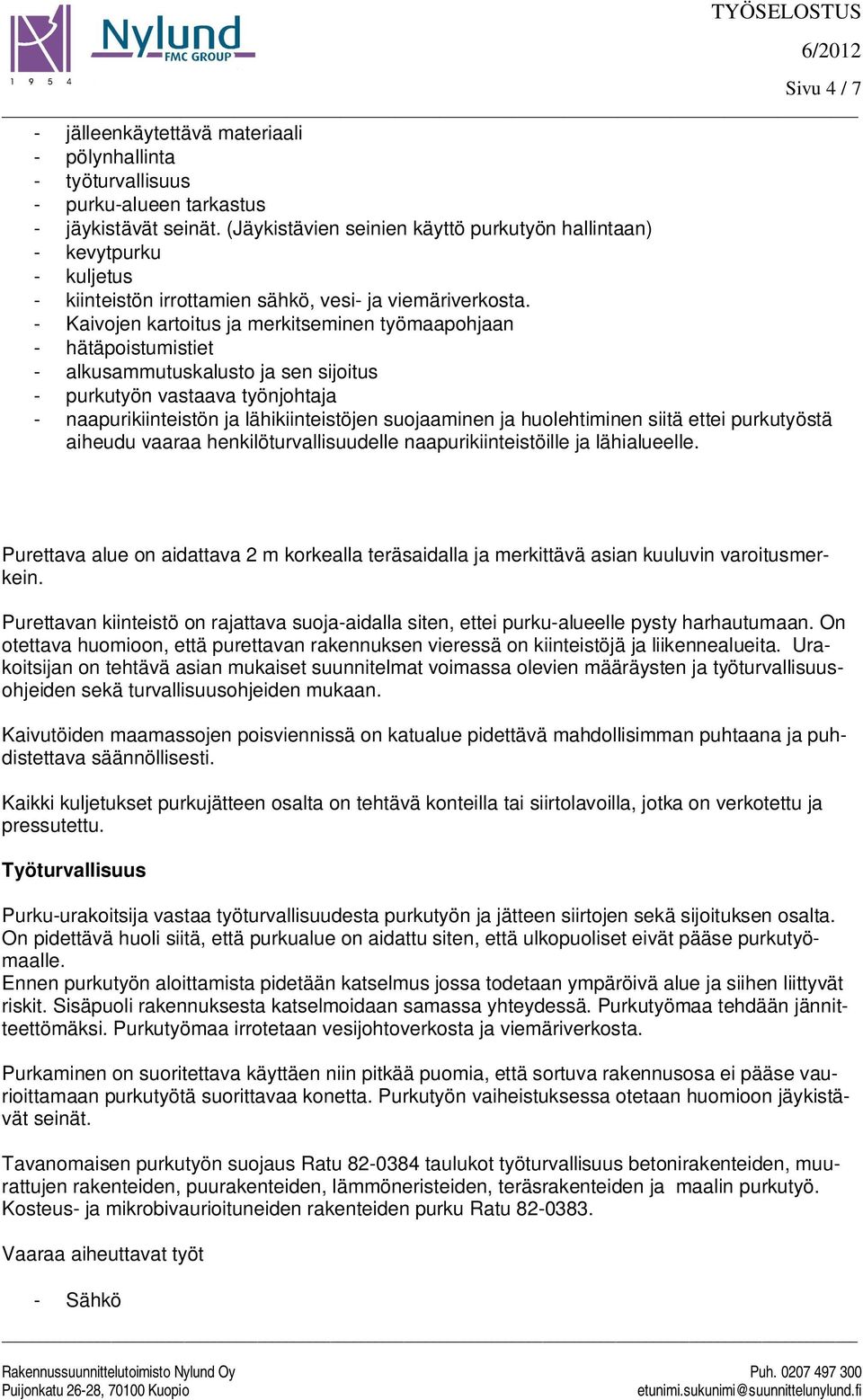

5 Sivu 4 / 7 - jälleenkäytettävä materiaali - pölynhallinta - työturvallisuus - purku-alueen tarkastus - jäykistävät seinät. (Jäykistävien seinien käyttö purkutyön hallintaan) - kevytpurku - kuljetus - kiinteistön irrottamien sähkö, vesi- ja viemäriverkosta. - Kaivojen kartoitus ja merkitseminen työmaapohjaan - hätäpoistumistiet - alkusammutuskalusto ja sen sijoitus - purkutyön vastaava työnjohtaja - naapurikiinteistön ja lähikiinteistöjen suojaaminen ja huolehtiminen siitä ettei purkutyöstä aiheudu vaaraa henkilöturvallisuudelle naapurikiinteistöille ja lähialueelle. Purettava alue on aidattava 2 m korkealla teräsaidalla ja merkittävä asian kuuluvin varoitusmerkein. Purettavan kiinteistö on rajattava suoja-aidalla siten, ettei purku-alueelle pysty harhautumaan. On otettava huomioon, että purettavan rakennuksen vieressä on kiinteistöjä ja liikennealueita. Urakoitsijan on tehtävä asian mukaiset suunnitelmat voimassa olevien määräysten ja työturvallisuusohjeiden sekä turvallisuusohjeiden mukaan. Kaivutöiden maamassojen poisviennissä on katualue pidettävä mahdollisimman puhtaana ja puhdistettava säännöllisesti. Kaikki kuljetukset purkujätteen osalta on tehtävä konteilla tai siirtolavoilla, jotka on verkotettu ja pressutettu. Työturvallisuus Purku-urakoitsija vastaa työturvallisuudesta purkutyön ja jätteen siirtojen sekä sijoituksen osalta. On pidettävä huoli siitä, että purkualue on aidattu siten, että ulkopuoliset eivät pääse purkutyömaalle. Ennen purkutyön aloittamista pidetään katselmus jossa todetaan ympäröivä alue ja siihen liittyvät riskit. Sisäpuoli rakennuksesta katselmoidaan samassa yhteydessä. Purkutyömaa tehdään jännitteettömäksi. Purkutyömaa irrotetaan vesijohtoverkosta ja viemäriverkosta. Purkaminen on suoritettava käyttäen niin pitkää puomia, että sortuva rakennusosa ei pääse vaurioittamaan purkutyötä suorittavaa konetta. Purkutyön vaiheistuksessa otetaan huomioon jäykistävät seinät. Tavanomaisen purkutyön suojaus Ratu taulukot työturvallisuus betonirakenteiden, muurattujen rakenteiden, puurakenteiden, lämmöneristeiden, teräsrakenteiden ja maalin purkutyö. Kosteus- ja mikrobivaurioituneiden rakenteiden purku Ratu Vaaraa aiheuttavat työt - Sähkö

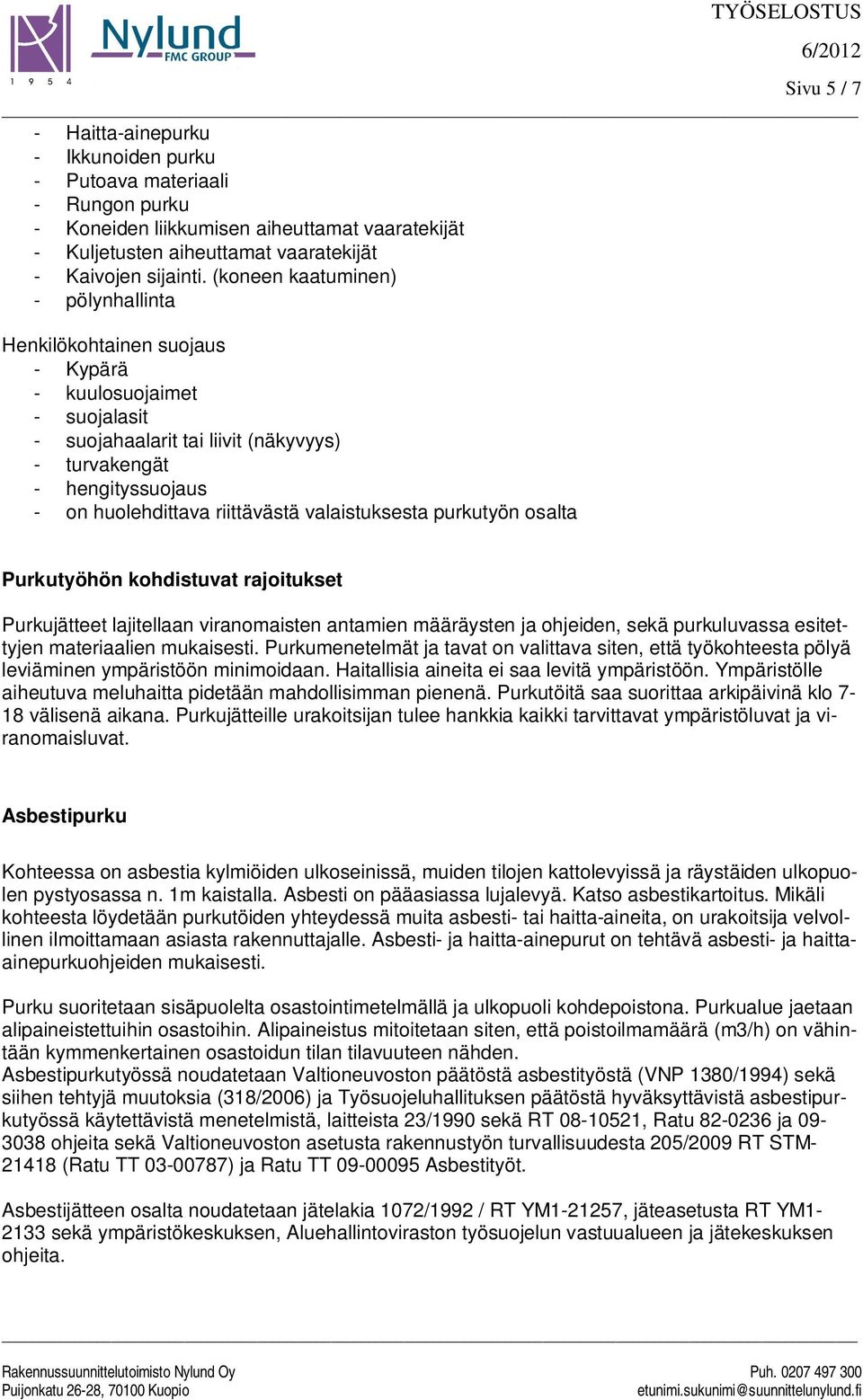

6 Sivu 5 / 7 - Haitta-ainepurku - Ikkunoiden purku - Putoava materiaali - Rungon purku - Koneiden liikkumisen aiheuttamat vaaratekijät - Kuljetusten aiheuttamat vaaratekijät - Kaivojen sijainti. (koneen kaatuminen) - pölynhallinta Henkilökohtainen suojaus - Kypärä - kuulosuojaimet - suojalasit - suojahaalarit tai liivit (näkyvyys) - turvakengät - hengityssuojaus - on huolehdittava riittävästä valaistuksesta purkutyön osalta Purkutyöhön kohdistuvat rajoitukset Purkujätteet lajitellaan viranomaisten antamien määräysten ja ohjeiden, sekä purkuluvassa esitettyjen materiaalien mukaisesti. Purkumenetelmät ja tavat on valittava siten, että työkohteesta pölyä leviäminen ympäristöön minimoidaan. Haitallisia aineita ei saa levitä ympäristöön. Ympäristölle aiheutuva meluhaitta pidetään mahdollisimman pienenä. Purkutöitä saa suorittaa arkipäivinä klo 7-18 välisenä aikana. Purkujätteille urakoitsijan tulee hankkia kaikki tarvittavat ympäristöluvat ja viranomaisluvat. Asbestipurku Kohteessa on asbestia kylmiöiden ulkoseinissä, muiden tilojen kattolevyissä ja räystäiden ulkopuolen pystyosassa n. 1m kaistalla. Asbesti on pääasiassa lujalevyä. Katso asbestikartoitus. Mikäli kohteesta löydetään purkutöiden yhteydessä muita asbesti- tai haitta-aineita, on urakoitsija velvollinen ilmoittamaan asiasta rakennuttajalle. Asbesti- ja haitta-ainepurut on tehtävä asbesti- ja haittaainepurkuohjeiden mukaisesti. Purku suoritetaan sisäpuolelta osastointimetelmällä ja ulkopuoli kohdepoistona. Purkualue jaetaan alipaineistettuihin osastoihin. Alipaineistus mitoitetaan siten, että poistoilmamäärä (m3/h) on vähintään kymmenkertainen osastoidun tilan tilavuuteen nähden. Asbestipurkutyössä noudatetaan Valtioneuvoston päätöstä asbestityöstä (VNP 1380/1994) sekä siihen tehtyjä muutoksia (318/2006) ja Työsuojeluhallituksen päätöstä hyväksyttävistä asbestipurkutyössä käytettävistä menetelmistä, laitteista 23/1990 sekä RT , Ratu ja ohjeita sekä Valtioneuvoston asetusta rakennustyön turvallisuudesta 205/2009 RT STM (Ratu TT ) ja Ratu TT Asbestityöt. Asbestijätteen osalta noudatetaan jätelakia 1072/1992 / RT YM , jäteasetusta RT YM sekä ympäristökeskuksen, Aluehallintoviraston työsuojelun vastuualueen ja jätekeskuksen ohjeita.

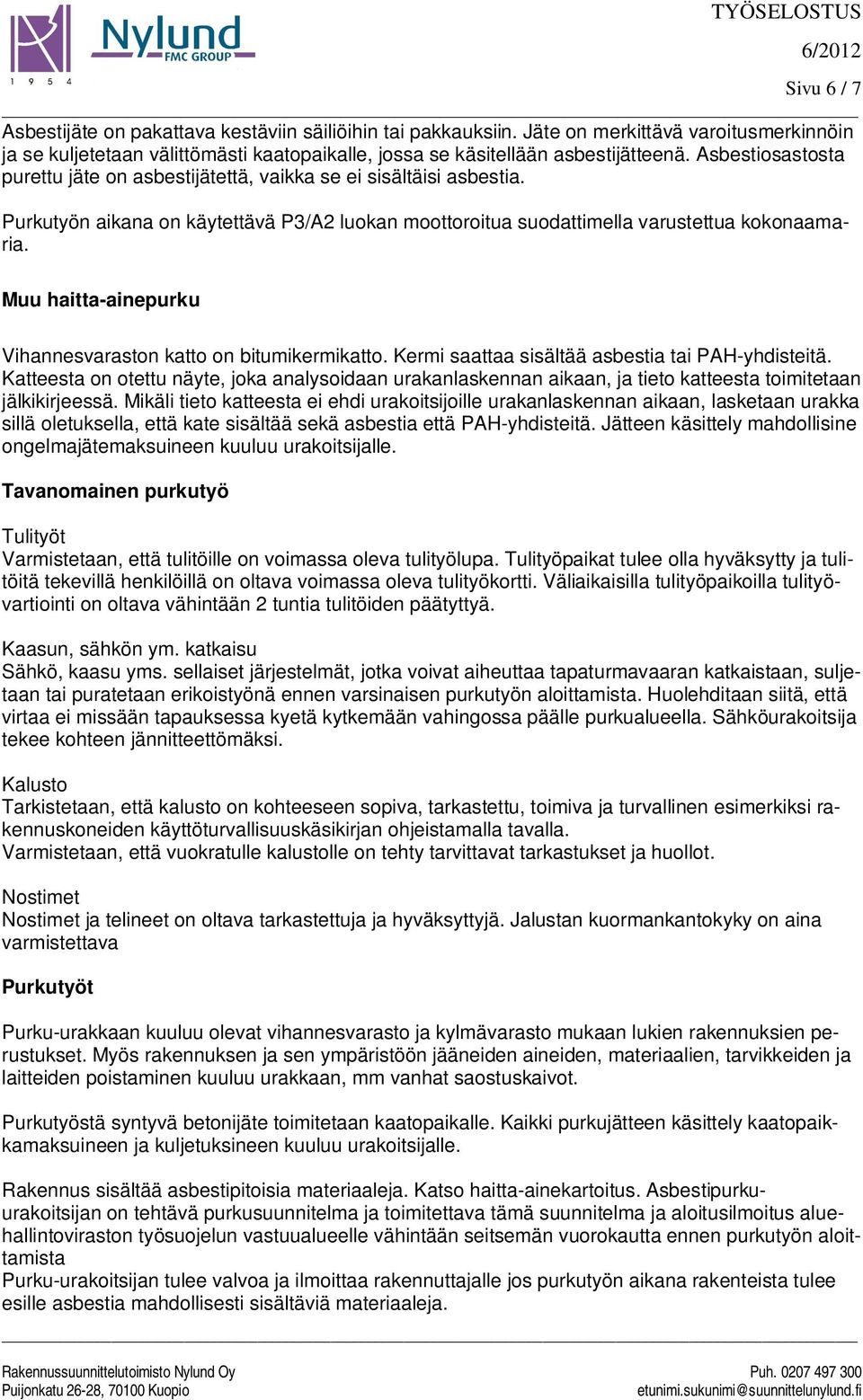

7 Sivu 6 / 7 Asbestijäte on pakattava kestäviin säiliöihin tai pakkauksiin. Jäte on merkittävä varoitusmerkinnöin ja se kuljetetaan välittömästi kaatopaikalle, jossa se käsitellään asbestijätteenä. Asbestiosastosta purettu jäte on asbestijätettä, vaikka se ei sisältäisi asbestia. Purkutyön aikana on käytettävä P3/A2 luokan moottoroitua suodattimella varustettua kokonaamaria. Muu haitta-ainepurku Vihannesvaraston katto on bitumikermikatto. Kermi saattaa sisältää asbestia tai PAH-yhdisteitä. Katteesta on otettu näyte, joka analysoidaan urakanlaskennan aikaan, ja tieto katteesta toimitetaan jälkikirjeessä. Mikäli tieto katteesta ei ehdi urakoitsijoille urakanlaskennan aikaan, lasketaan urakka sillä oletuksella, että kate sisältää sekä asbestia että PAH-yhdisteitä. Jätteen käsittely mahdollisine ongelmajätemaksuineen kuuluu urakoitsijalle. Tavanomainen purkutyö Tulityöt Varmistetaan, että tulitöille on voimassa oleva tulityölupa. Tulityöpaikat tulee olla hyväksytty ja tulitöitä tekevillä henkilöillä on oltava voimassa oleva tulityökortti. Väliaikaisilla tulityöpaikoilla tulityövartiointi on oltava vähintään 2 tuntia tulitöiden päätyttyä. Kaasun, sähkön ym. katkaisu Sähkö, kaasu yms. sellaiset järjestelmät, jotka voivat aiheuttaa tapaturmavaaran katkaistaan, suljetaan tai puratetaan erikoistyönä ennen varsinaisen purkutyön aloittamista. Huolehditaan siitä, että virtaa ei missään tapauksessa kyetä kytkemään vahingossa päälle purkualueella. Sähköurakoitsija tekee kohteen jännitteettömäksi. Kalusto Tarkistetaan, että kalusto on kohteeseen sopiva, tarkastettu, toimiva ja turvallinen esimerkiksi rakennuskoneiden käyttöturvallisuuskäsikirjan ohjeistamalla tavalla. Varmistetaan, että vuokratulle kalustolle on tehty tarvittavat tarkastukset ja huollot. Nostimet Nostimet ja telineet on oltava tarkastettuja ja hyväksyttyjä. Jalustan kuormankantokyky on aina varmistettava Purkutyöt Purku-urakkaan kuuluu olevat vihannesvarasto ja kylmävarasto mukaan lukien rakennuksien perustukset. Myös rakennuksen ja sen ympäristöön jääneiden aineiden, materiaalien, tarvikkeiden ja laitteiden poistaminen kuuluu urakkaan, mm vanhat saostuskaivot. Purkutyöstä syntyvä betonijäte toimitetaan kaatopaikalle. Kaikki purkujätteen käsittely kaatopaikkamaksuineen ja kuljetuksineen kuuluu urakoitsijalle. Rakennus sisältää asbestipitoisia materiaaleja. Katso haitta-ainekartoitus. Asbestipurkuurakoitsijan on tehtävä purkusuunnitelma ja toimitettava tämä suunnitelma ja aloitusilmoitus aluehallintoviraston työsuojelun vastuualueelle vähintään seitsemän vuorokautta ennen purkutyön aloittamista Purku-urakoitsijan tulee valvoa ja ilmoittaa rakennuttajalle jos purkutyön aikana rakenteista tulee esille asbestia mahdollisesti sisältäviä materiaaleja.

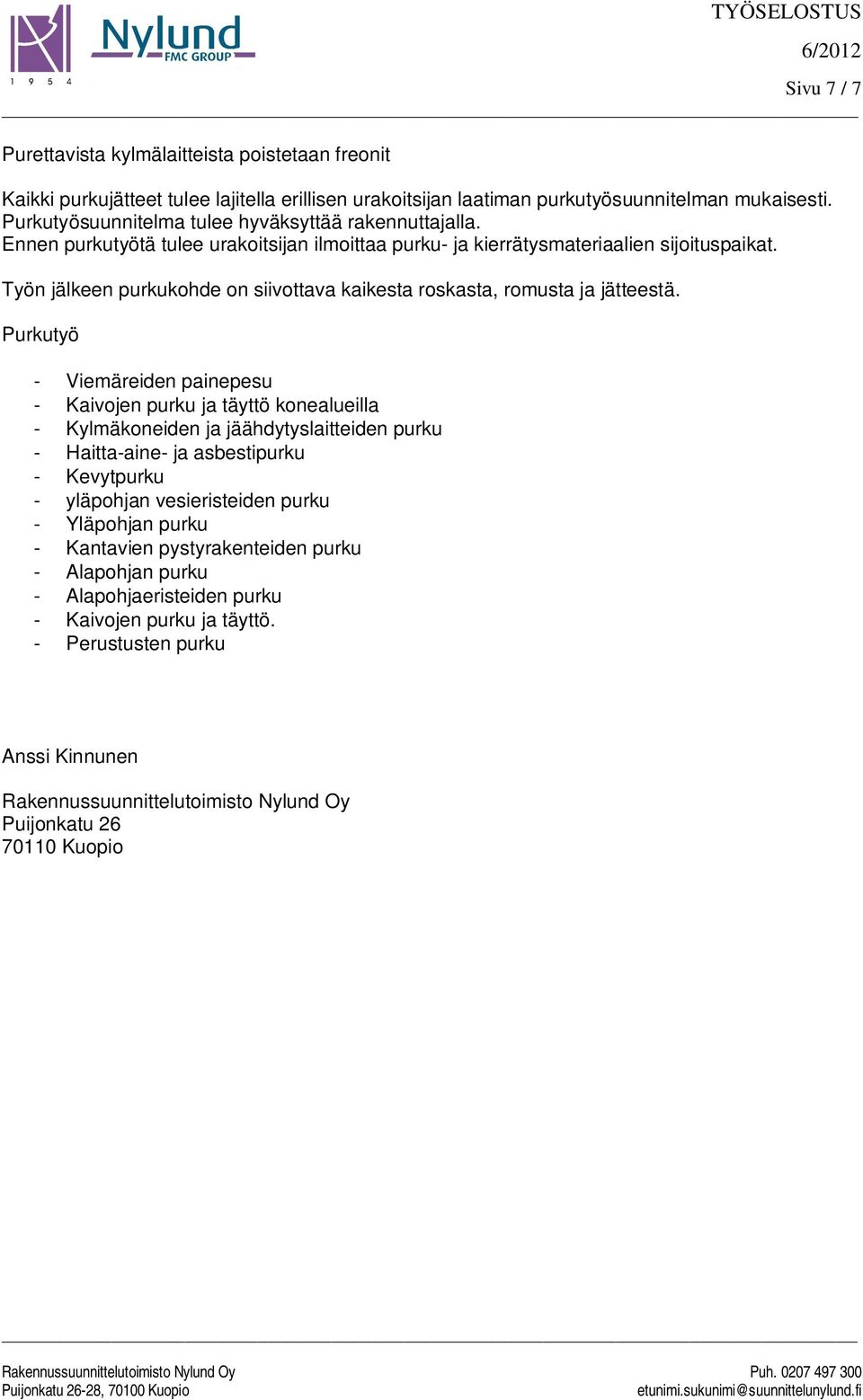

8 Sivu 7 / 7 Purettavista kylmälaitteista poistetaan freonit Kaikki purkujätteet tulee lajitella erillisen urakoitsijan laatiman purkutyösuunnitelman mukaisesti. Purkutyösuunnitelma tulee hyväksyttää rakennuttajalla. Ennen purkutyötä tulee urakoitsijan ilmoittaa purku- ja kierrätysmateriaalien sijoituspaikat. Työn jälkeen purkukohde on siivottava kaikesta roskasta, romusta ja jätteestä. Purkutyö - Viemäreiden painepesu - Kaivojen purku ja täyttö konealueilla - Kylmäkoneiden ja jäähdytyslaitteiden purku - Haitta-aine- ja asbestipurku - Kevytpurku - yläpohjan vesieristeiden purku - Yläpohjan purku - Kantavien pystyrakenteiden purku - Alapohjan purku - Alapohjaeristeiden purku - Kaivojen purku ja täyttö. - Perustusten purku Anssi Kinnunen Rakennussuunnittelutoimisto Nylund Oy Puijonkatu Kuopio
