1 IT-KESKUS JA YLEISKAAPELOINTI KAIKKI KODIN YHTEYDET EnstoConnect

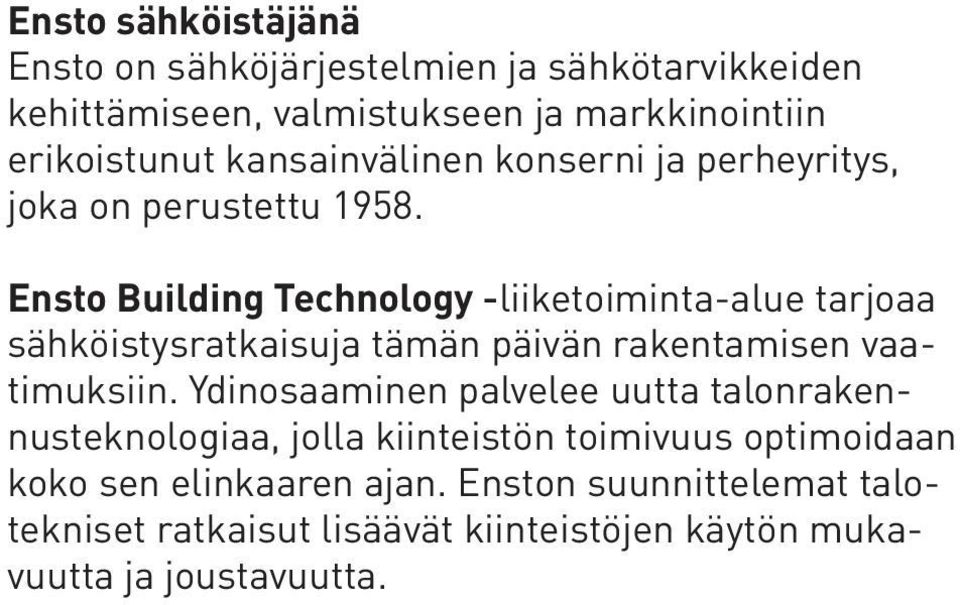

2 2 Ensto sähköistäjänä Ensto on sähköjärjestelmien ja sähkötarvikkeiden kehittämiseen, valmistukseen ja markkinointiin erikoistunut kansainvälinen konserni ja perheyritys, joka on perustettu Ensto Building Technology -liiketoiminta-alue tarjoaa sähköistysratkaisuja tämän päivän rakentamisen vaatimuksiin. Ydinosaaminen palvelee uutta talonrakennusteknologiaa, jolla kiinteistön toimivuus optimoidaan koko sen elinkaaren ajan. Enston suunnittelemat talotekniset ratkaisut lisäävät kiinteistöjen käytön mukavuutta ja joustavuutta.

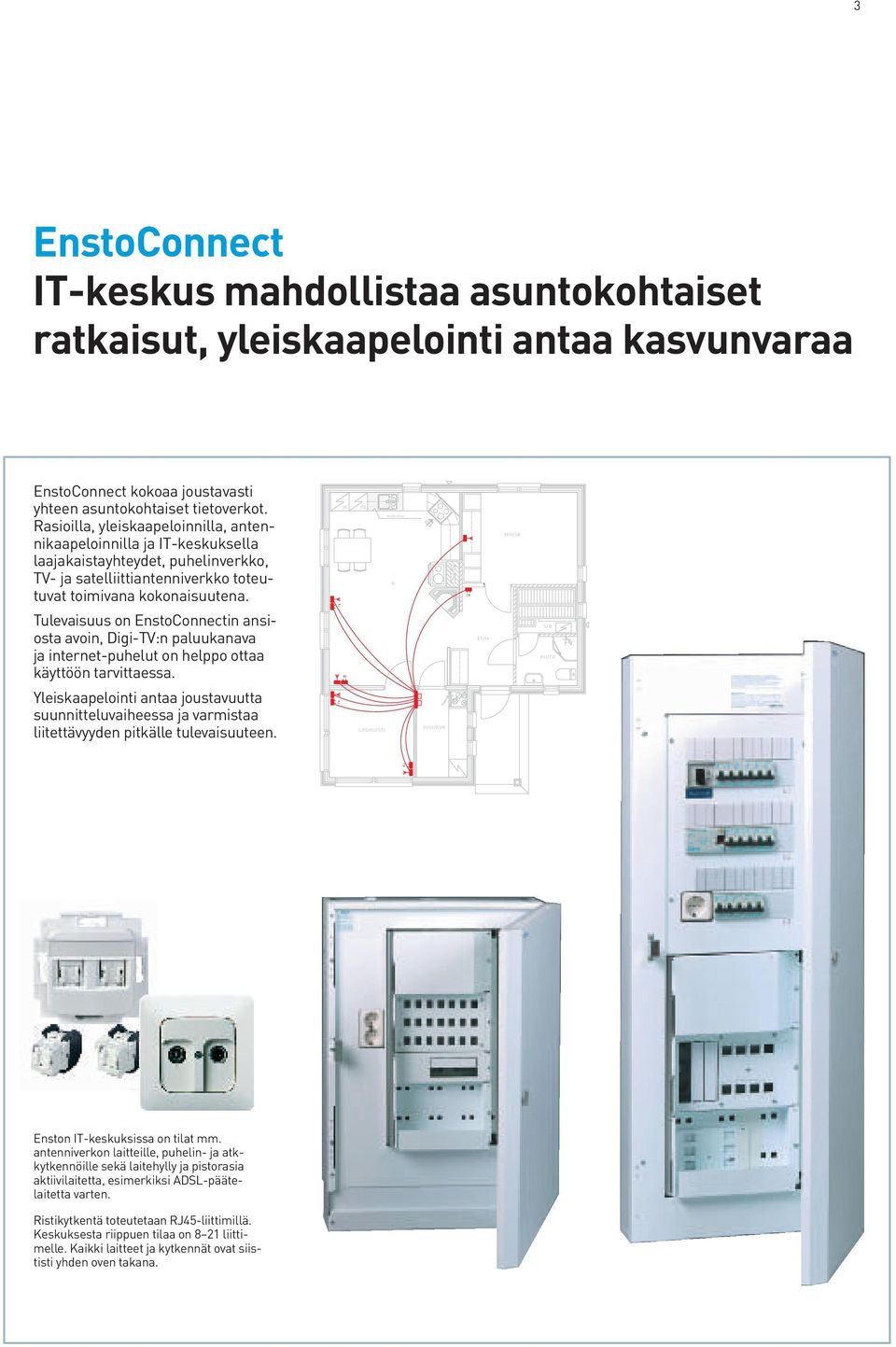

3 3 EnstoConnect IT-keskus mahdollistaa asuntokohtaiset ratkaisut, yleiskaapelointi antaa kasvunvaraa EnstoConnect kokoaa joustavasti yhteen asuntokohtaiset tietoverkot. Rasioilla, yleiskaapeloinnilla, antennikaapeloinnilla ja IT-keskuksella laajakaistayhteydet, puhelinverkko, TV- ja satelliittiantenniverkko toteutuvat toimivana kokonaisuutena. JK PA vesieristys K MH/SR Tulevaisuus on EnstoConnectin ansiosta avoin, Digi-TV:n paluukanava ja internet-puhelut on helppo ottaa käyttöön tarvittaessa. Yleiskaapelointi antaa joustavuutta suunnitteluvaiheessa ja varmistaa liitettävyyden pitkälle tulevaisuuteen. LASIKUISTI KHH/KVR IVK ET/H S/B PH/TR Enston IT-keskuksissa on tilat mm. antenniverkon laitteille, puhelin- ja atkkytkennöille sekä laitehylly ja pistorasia aktiivilaitetta, esimerkiksi ADSL-päätelaitetta varten. Ristikytkentä toteutetaan 45-liittimillä. Keskuksesta riippuen tilaa on 8 21 liittimelle. Kaikki laitteet ja kytkennät ovat siististi yhden oven takana.

4 4 Yleiskaapelointi antaa kodin tiedonsiirtotarpeille kasvunvaraa Sähkösuunnitelman teko ja urakan toteutus tämän päivän tarpeisiin ei ole ongelma. Mutta entä tulevat tarpeet? Varsinkin teletekniikka kehittyy monella tavoin ja siksi sen tulevaisuutta on vaikea ennustaa. Niinpä sekä uudisrakentamisessa että saneerauskohteissa järkevin vaihtoehto on luoda järjestelmästä niin avoin kuin mahdollista ja rakentaa se siten, että tarvittavat muutokset esimerkiksi tietokone, internet ja Digi-TV voidaan toteuttaa helposti käyttötoimenpiteenä muuttamatta kiinteitä asennuksia. eteisessä ole sähkökeskuksen lisäksi useita erikokoisia ja -näköisiä koteloita. Omakotitaloissa käytettävien suurempien keskusten yhteyteen voidaan asentaa erillinen teleasennusosa ITja telelaitteille. Osien yhdennäköisen rakenteen ansiosta on lopputulos siistin ja huolitellun näköinen. Kerros- ja rivitalohuoneistoissa voidaan käyttää IT-ryhmäkeskusta, jossa teleosa on keskuksen kanssa samassa rungossa, saman oven takana. Ristikytkentä 45-liittimillä Enston IT-keskuksissa on tilat mm. antenniverkon laitteille, puhelimen erotusrimoille ja atk-rasioiden ristikytkennälle sekä laitehylly aktiivilaitetta, esimerkiksi ADSL-päätelaitetta varten. Keskuksissa on valmiina myös pistorasia aktiivilaitteen sähkön syöttöä varten. Ristikytkentä toteutetaan 45-liittimillä. Tilaa on keskuksesta riippuen 8 21 liittimelle. Jussi-sarjasta löytyy liitinrasia, jonka mukana toimitetaan 45-liittimet myös keskuksen ristikytkentäpaneeliin. Kaapeli voidaan kytkeä tähän 45-liittimeen eristeen läpäisevällä pikaliittimellä ilman työkaluja. IT-keskuksissa on ajateltu myös asentajan työtä Kun puhelin- ja atk-kaapelointi päätetään ristikytkentäpaneeliin, ei työkaluja enää tarvita varsinaisia verkon kytkentöjä tehtäessä. Ristikytkentäpaneeli toimii tarvittaessa myös selkeänä urakkarajana. Yleensä suunnittelijalla ei ole tietoa rakennuksen lopullisista ATK-, teleja tiedonsiirtotarpeista. Siksi on tärkeää, että kodin asennukset toteutetaan yleiskaapeloinnilla avoimiksi ja muunneltaviksi. Enston IT-keskus on yhtenäinen, tyylikäs ja helposti hallittava kokonaisuus Yleiskaapelointi voi olla oma, erillinen järjestelmänsä, mutta tilan käytön ja ulkonäön kannalta paras ja edullisin ratkaisu on asentaa sen ristikytkentäpaneeli sähkökeskuksen yhteyteen. Tällöin kaikki laitteet ovat siististi yhden oven takana, eikä esimerkiksi

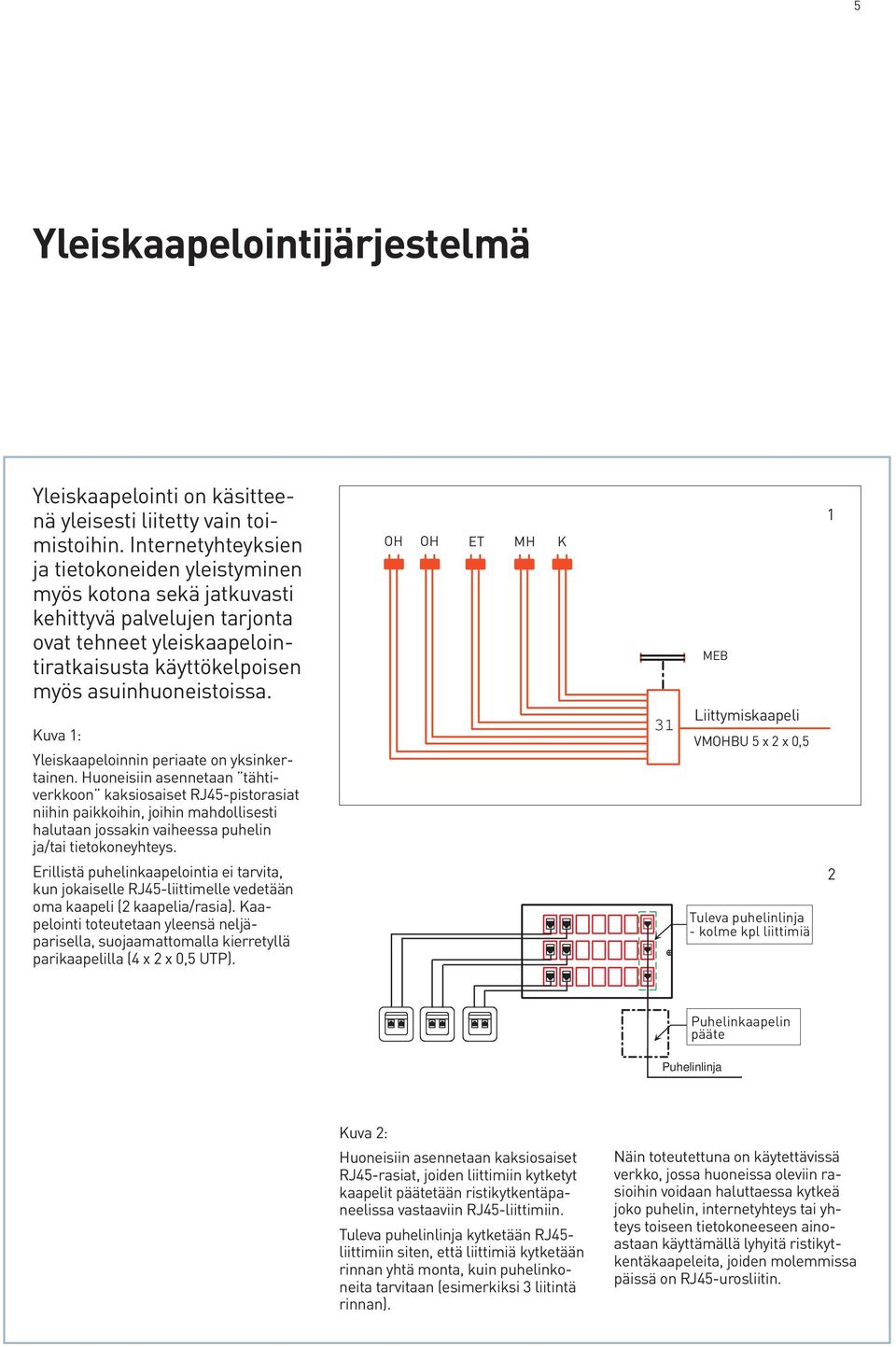

5 5 Yleiskaapelointijärjestelmä Yleiskaapelointi on käsitteenä yleisesti liitetty vain toimistoihin. Internetyhteyksien ja tietokoneiden yleistyminen myös kotona sekä jatkuvasti kehittyvä palvelujen tarjonta ovat tehneet yleiskaapelointiratkaisusta käyttökelpoisen myös asuinhuoneistoissa. Kuva 1: Yleiskaapeloinnin periaate on yksinkertainen. Huoneisiin asennetaan tähtiverkkoon kaksiosaiset 45-pistorasiat niihin paikkoihin, joihin mahdollisesti halutaan jossakin vaiheessa puhelin ja/tai tietokoneyhteys. Erillistä puhelinkaapelointia ei tarvita, kun jokaiselle 45-liittimelle vedetään oma kaapeli (2 kaapelia/rasia). Kaapelointi toteutetaan yleensä neljäparisella, suojaamattomalla kierretyllä parikaapelilla (4 x 2 x 0,5 UTP). OH OH ET MH K MEB Liittymiskaapeli VMOHBU 5 x 2 x 0,5 Tuleva puhelinlinja - kolme kpl liittimiä 1 2 Puhelinkaapelin pääte Puhelinlinja Kuva 2: Huoneisiin asennetaan kaksiosaiset 45-rasiat, joiden liittimiin kytketyt kaapelit päätetään ristikytkentäpaneelissa vastaaviin 45-liittimiin. Tuleva puhelinlinja kytketään 45- liittimiin siten, että liittimiä kytketään rinnan yhtä monta, kuin puhelinkoneita tarvitaan (esimerkiksi 3 liitintä rinnan). Näin toteutettuna on käytettävissä verkko, jossa huoneissa oleviin rasioihin voidaan haluttaessa kytkeä joko puhelin, internetyhteys tai yhteys toiseen tietokoneeseen ainoastaan käyttämällä lyhyitä ristikytkentäkaapeleita, joiden molemmissa päissä on 45-urosliitin.

6 6 Seuraavissa esimerkkikuvissa käytetään ADSL-päätelaitteesta yleisnimeä ADSL-modeemi. Tuleva puhelinlinja - kolme kpl liittimiä Puhelinverkko Puhelinyhteys haluttuun pistorasiaan kytketään 45-ristikytkentäkaapeleilla. Lankapuhelinyhteys kytketään aina rinnan kytketyistä tuloliittimistä haluttuihin 45-rasioihin. Puhelinliittimien rinnankytkentä onnistuu helposti Jussi 45-liittimillä (CEL30.U5). Puhelinkaapelin pääte Puhelinlinja ADSL-suodattimen asennus ADSL-liittymässä käytetään suodatinta erottamaan puhelin ja ADSL-yhteys toisistaan. Suodatin voidaan asentaa irrallisena laitejohdon väliin. Tietokone voidaan kytkeä joko puhelimen suodattimessa olevaan liittimeen tai suoraan seinärasiaan. ADSLsuodatin ADSL-modeemi PC:n yhteydessä Tuleva puhelinlinja - kolme kpl liittimiä Puhelinkaapelin pääte Puhelinlinja (ADSL) Suodatin voidaan sijoittaa myös ristikytkennän yhteyteen, jolloin tuleva laajakaistayhteys kytketään omaan 45-liittimeensä. Seuraavissa esimerkkikuvissa on ADSL-päätelaite kytketty tähän neljänteen liittimeen ottamatta kantaa siihen, missä suodatin sijaitsee. ADSL-modeemi PC:n yhteydessä Tuleva puhelinlinja - kolme kpl liittimiä ADSL-liitin Puhelinkaapelin pääte ja ADSLsuodatin Puhelinlinja (ADSL) ADSL-päätelaite keskuksessa Useamman koneen internetyhteys saadaan aikaan yhdellä ADSLpäätelaitteella, jossa on sisäänrakennettuna esimerkiksi neljäporttinen kytkin. Tuleva puhelinlinja - kolme kpl liittimiä ADSL-liitin Laite sijoitetaan IT-osan laitehyllylle. ADSL-yhteys kytketään laitteen mukana tulevalla johdolla modeemin sisääntuloon. Laitteen lähtöliittymistä internetyhteys kytketään haluttuihin 45-rasioihin IN Puhelinlinja (ADSL) Sijoittamalla ADSL-päätelaite ristikytkentäpaneelin yhteyteen voidaan yhteen laitteeseen kytkeä useita eri huoneissa olevia tietokoneita. ADSL-PÄÄTELAITE

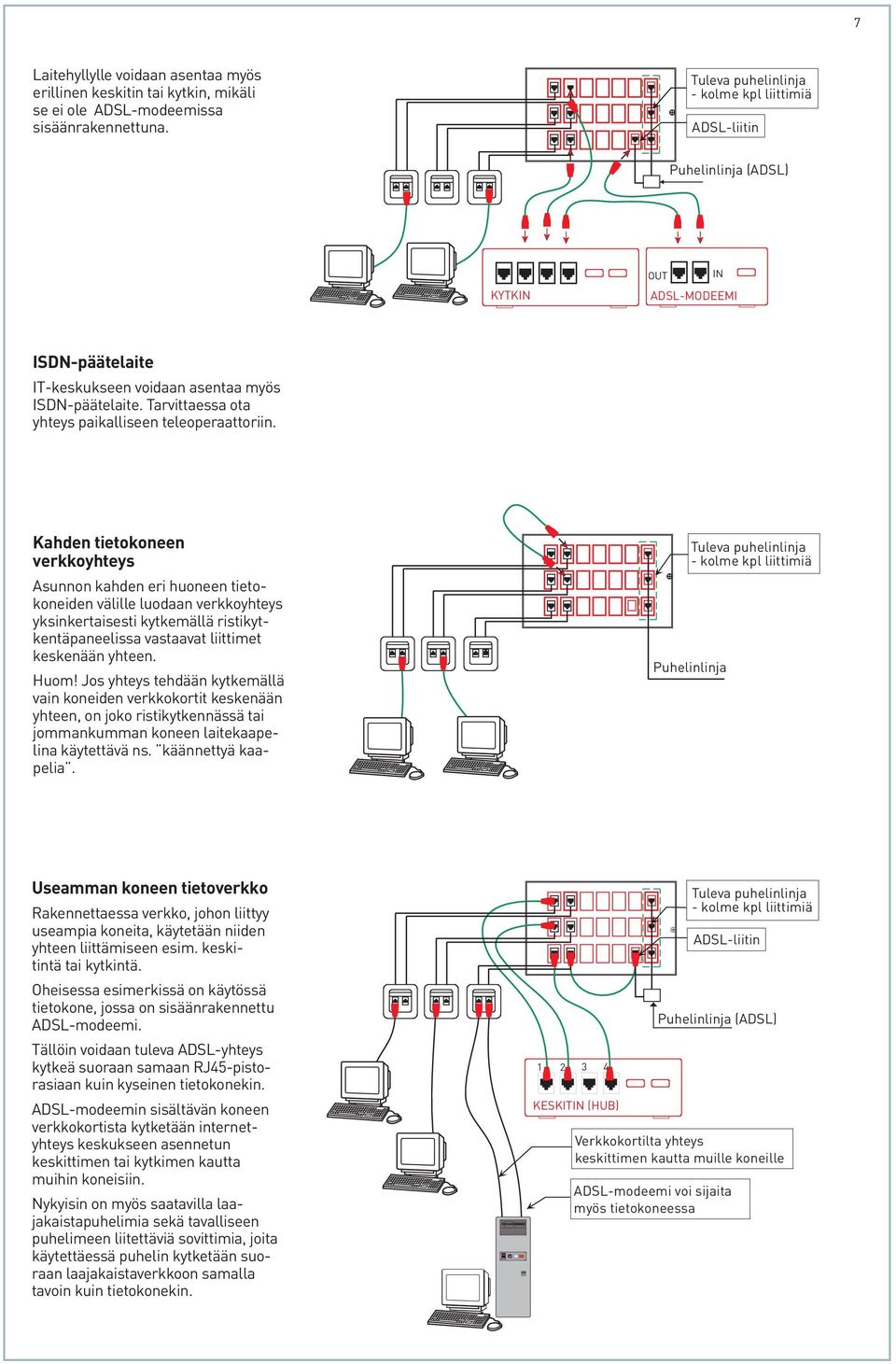

7 7 Laitehyllylle voidaan asentaa myös erillinen keskitin tai kytkin, mikäli se ei ole ADSL-modeemissa sisäänrakennettuna. Tuleva puhelinlinja - kolme kpl liittimiä ADSL-liitin Puhelinlinja (ADSL) KYTKIN OUT IN ADSL-MODEEMI ISDN-päätelaite IT-keskukseen voidaan asentaa myös ISDN-päätelaite. Tarvittaessa ota yhteys paikalliseen teleoperaattoriin. Kahden tietokoneen verkkoyhteys Asunnon kahden eri huoneen tietokoneiden välille luodaan verkkoyhteys yksinkertaisesti kytkemällä ristikytkentäpaneelissa vastaavat liittimet keskenään yhteen. Huom! Jos yhteys tehdään kytkemällä vain koneiden verkkokortit keskenään yhteen, on joko ristikytkennässä tai jommankumman koneen laitekaapelina käytettävä ns. käännettyä kaapelia. Tuleva puhelinlinja - kolme kpl liittimiä Puhelinlinja Useamman koneen tietoverkko Rakennettaessa verkko, johon liittyy useampia koneita, käytetään niiden yhteen liittämiseen esim. keskitintä tai kytkintä. Oheisessa esimerkissä on käytössä tietokone, jossa on sisäänrakennettu ADSL-modeemi. Tällöin voidaan tuleva ADSL-yhteys kytkeä suoraan samaan 45-pistorasiaan kuin kyseinen tietokonekin. ADSL-modeemin sisältävän koneen verkkokortista kytketään internetyhteys keskukseen asennetun keskittimen tai kytkimen kautta muihin koneisiin. Nykyisin on myös saatavilla laajakaistapuhelimia sekä tavalliseen puhelimeen liitettäviä sovittimia, joita käytettäessä puhelin kytketään suoraan laajakaistaverkkoon samalla tavoin kuin tietokonekin KESKITIN (HUB) Puhelinlinja (ADSL) Verkkokortilta yhteys keskittimen kautta muille koneille ADSL-modeemi voi sijaita myös tietokoneessa Tuleva puhelinlinja - kolme kpl liittimiä ADSL-liitin

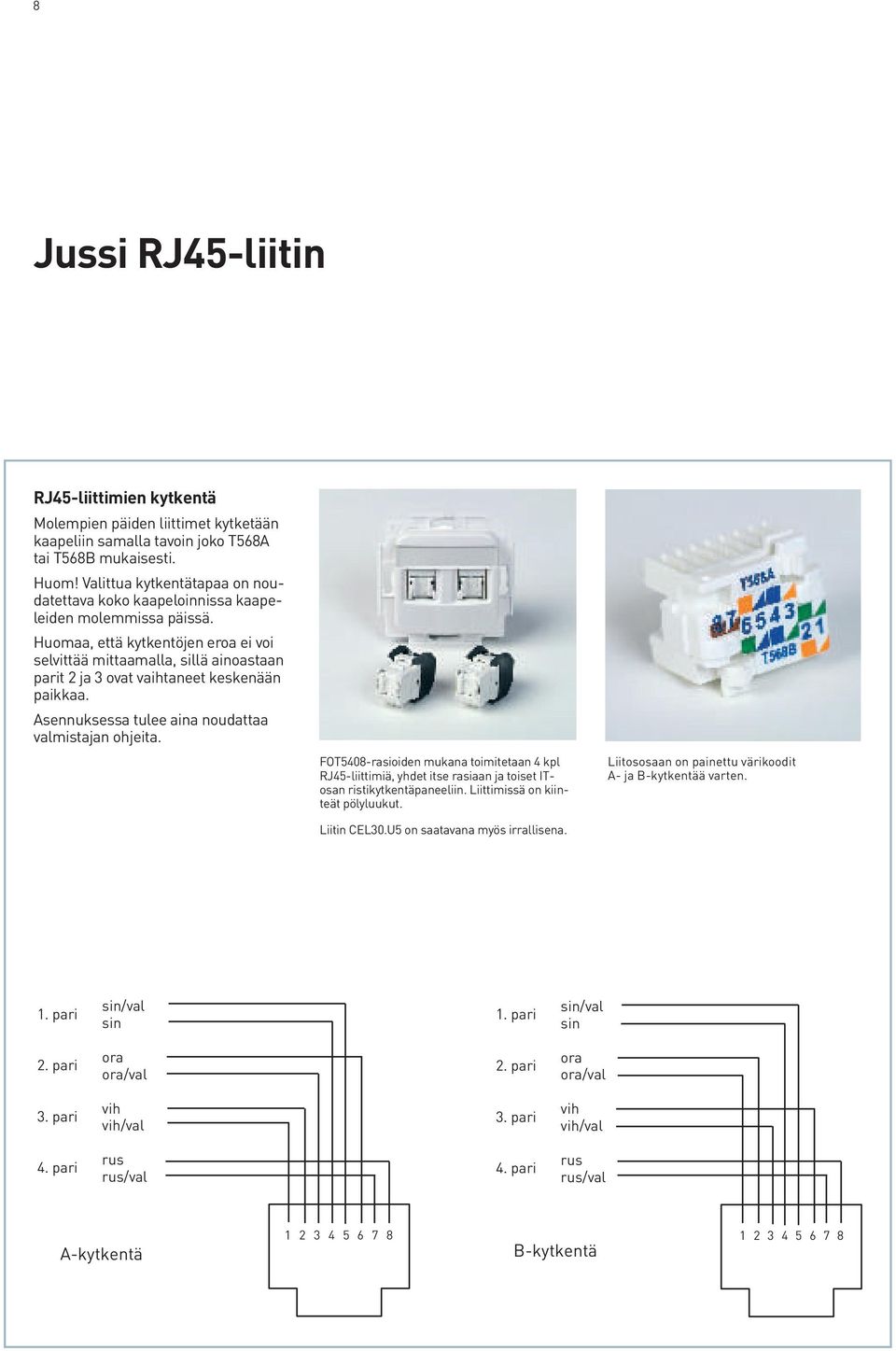

8 8 Jussi 45-liitin 45-liittimien kytkentä Molempien päiden liittimet kytketään kaapeliin samalla tavoin joko T568A tai T568B mukaisesti. Huom! Valittua kytkentätapaa on noudatettava koko kaapeloinnissa kaapeleiden molemmissa päissä. Huomaa, että kytkentöjen eroa ei voi selvittää mittaamalla, sillä ainoastaan parit 2 ja 3 ovat vaihtaneet keskenään paikkaa. Asennuksessa tulee aina noudattaa valmistajan ohjeita. FOT5408-rasioiden mukana toimitetaan 4 kpl 45-liittimiä, yhdet itse rasiaan ja toiset ITosan ristikytkentäpaneeliin. Liittimissä on kiinteät pölyluukut. Liitin CEL30.U5 on saatavana myös irrallisena. Liitososaan on painettu värikoodit A- ja B-kytkentää varten. 1. pari sin/val sin 1. pari sin/val sin 2. pari ora ora/val 2. pari ora ora/val 3. pari vih vih/val 3. pari vih vih/val 4. pari rus rus/val 4. pari rus rus/val A-kytkentä B-kytkentä

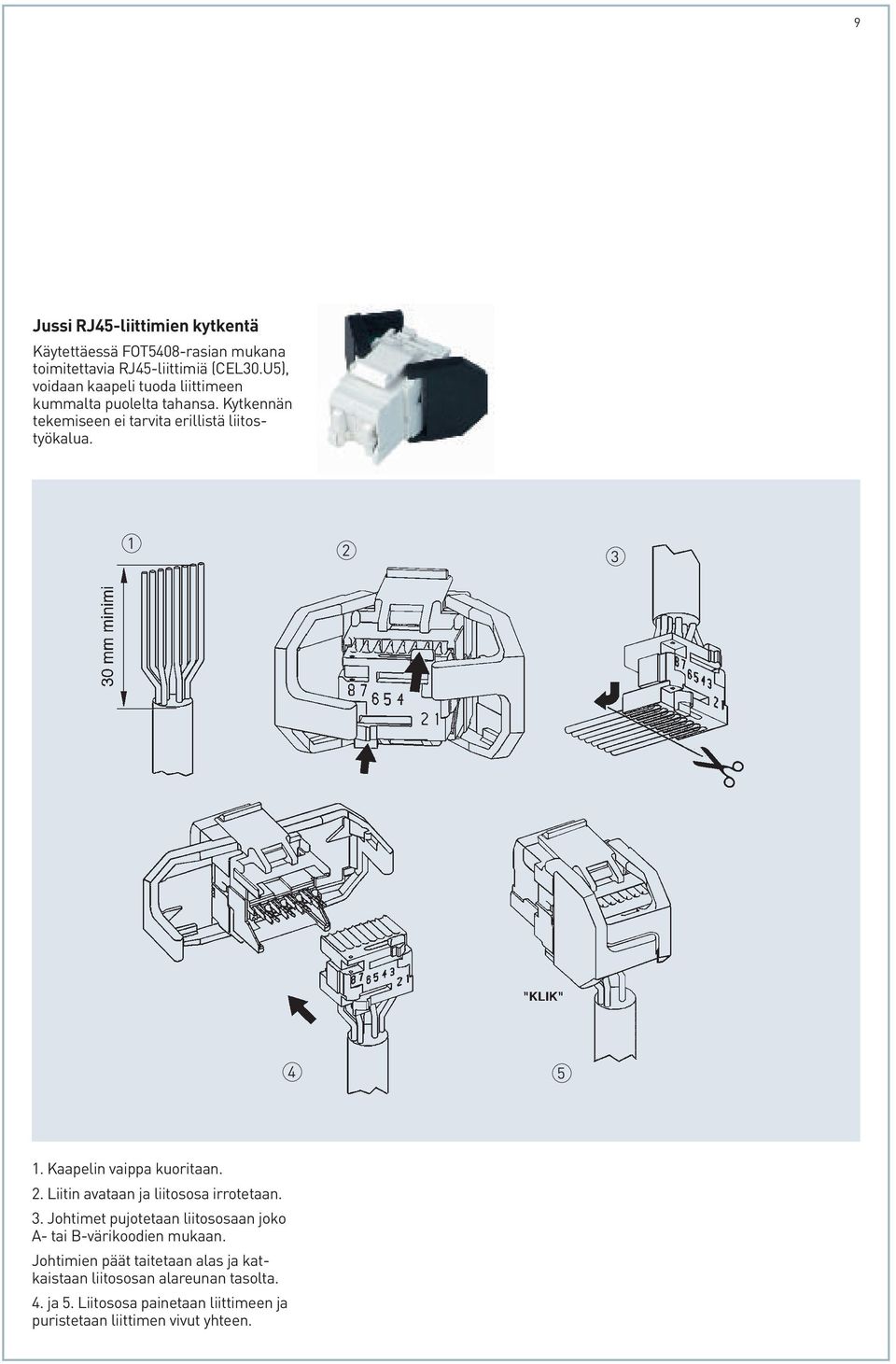

9 9 Jussi 45-liittimien kytkentä Käytettäessä FOT5408-rasian mukana toimitettavia 45-liittimiä (CEL30.U5), voidaan kaapeli tuoda liittimeen kummalta puolelta tahansa. Kytkennän tekemiseen ei tarvita erillistä liitostyökalua Kaapelin vaippa kuoritaan. 2. Liitin avataan ja liitososa irrotetaan. 3. Johtimet pujotetaan liitososaan joko A- tai B-värikoodien mukaan. Johtimien päät taitetaan alas ja katkaistaan liitososan alareunan tasolta. 4. ja 5. Liitososa painetaan liittimeen ja puristetaan liittimen vivut yhteen.

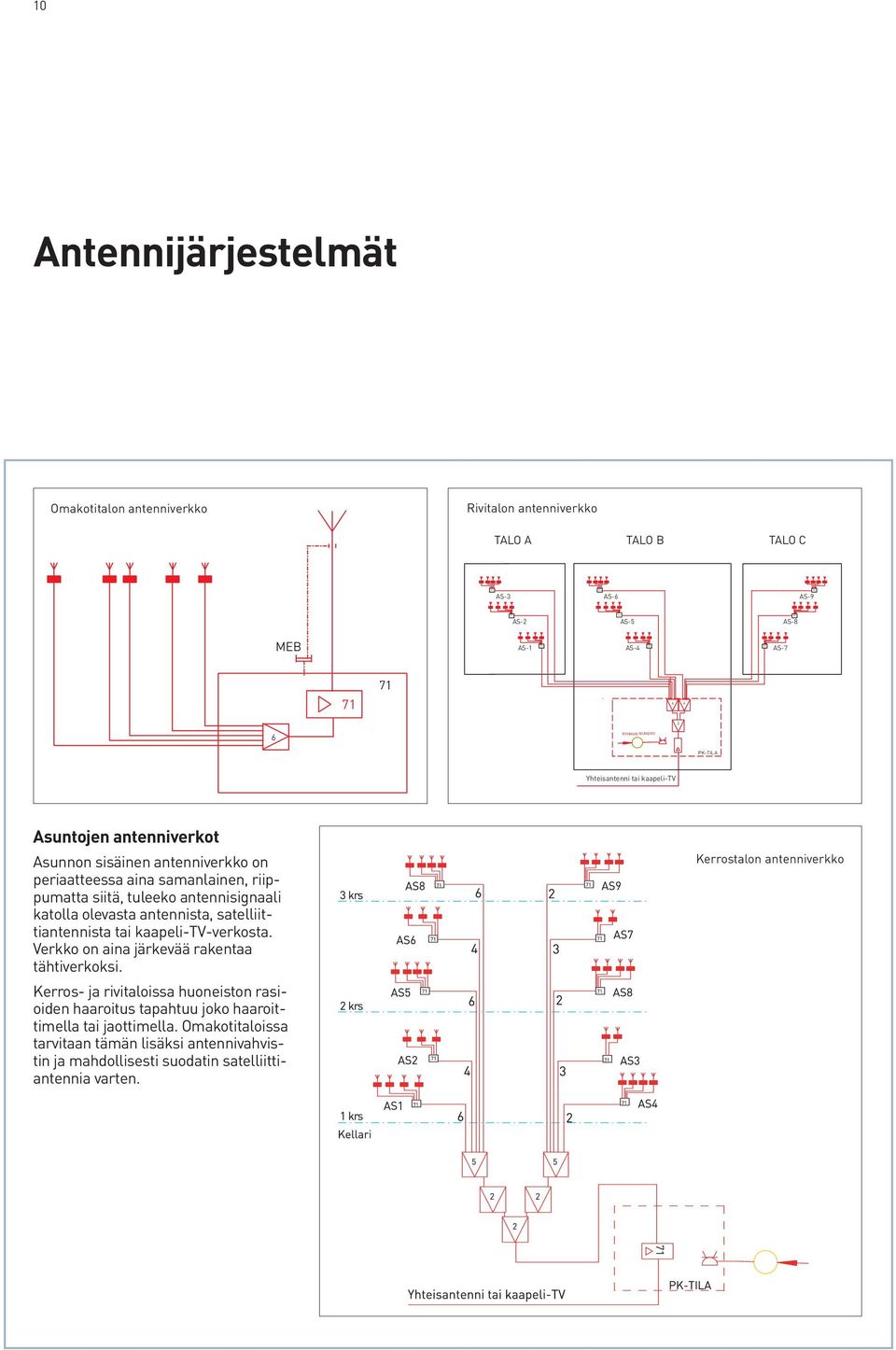

10 10 Antennijärjestelmät Omakotitalon antenniverkko Rivitalon antenniverkko TALO A TALO B TALO C AS-3 AS-6 AS-9 AS-2 AS-5 AS-8 MEB AS-1 AS-4 AS RYHMAN NUMERO PK-TILA Yhteisantenni tai kaapeli-tv Asuntojen antenniverkot Asunnon sisäinen antenniverkko on periaatteessa aina samanlainen, riippumatta siitä, tuleeko antennisignaali katolla olevasta antennista, satelliittiantennista tai kaapeli-tv-verkosta. Verkko on aina järkevää rakentaa tähtiverkoksi. Kerros- ja rivitaloissa huoneiston rasioiden haaroitus tapahtuu joko haaroittimella tai jaottimella. Omakotitaloissa tarvitaan tämän lisäksi antennivahvistin ja mahdollisesti suodatin satelliittiantennia varten. Kerrostalon antenniverkko

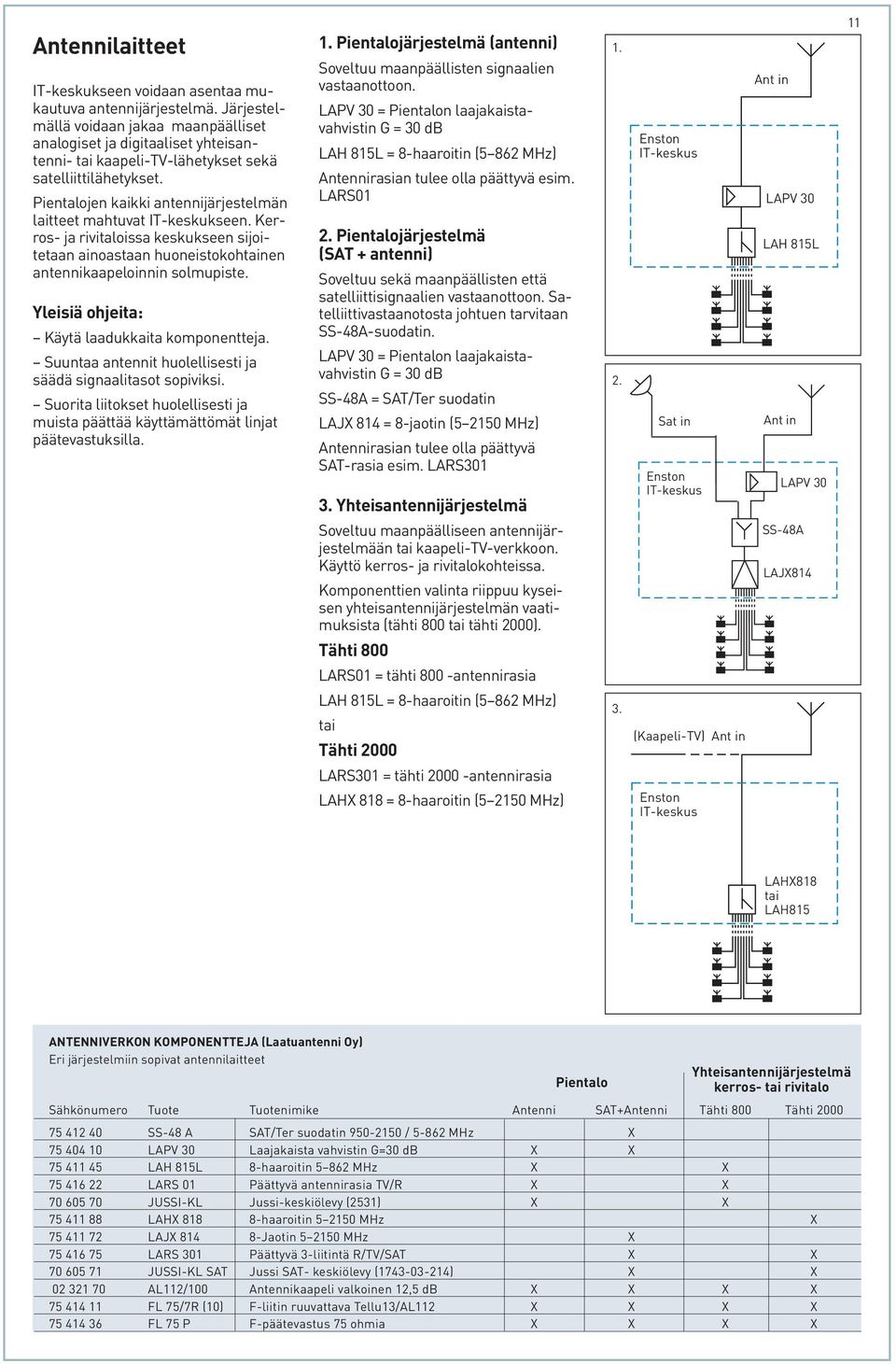

11 Antennilaitteet IT-keskukseen voidaan asentaa mukautuva antennijärjestelmä. Järjestelmällä voidaan jakaa maanpäälliset analogiset ja digitaaliset yhteisantenni- tai kaapeli-tv-lähetykset sekä satelliittilähetykset. Pientalojen kaikki antennijärjestelmän laitteet mahtuvat IT-keskukseen. Kerros- ja rivitaloissa keskukseen sijoitetaan ainoastaan huoneistokohtainen antennikaapeloinnin solmupiste. Yleisiä ohjeita: Käytä laadukkaita komponentteja. Suuntaa antennit huolellisesti ja säädä signaalitasot sopiviksi. Suorita liitokset huolellisesti ja muista päättää käyttämättömät linjat päätevastuksilla. 1. Pientalojärjestelmä (antenni) Soveltuu maanpäällisten signaalien vastaanottoon. LAPV 30 = Pientalon laajakaistavahvistin G = 30 db LAH 815L = 8-haaroitin (5 862 MHz) Antennirasian tulee olla päättyvä esim. LARS01 2. Pientalojärjestelmä (SAT + antenni) Soveltuu sekä maanpäällisten että satelliittisignaalien vastaanottoon. Satelliittivastaanotosta johtuen tarvitaan SS-48A-suodatin. LAPV 30 = Pientalon laajakaistavahvistin G = 30 db SS-48A = SAT/Ter suodatin LAJX 814 = 8-jaotin ( MHz) Antennirasian tulee olla päättyvä SAT-rasia esim. LARS Yhteisantennijärjestelmä Enston IT-keskus Sat in Enston IT-keskus Ant in LAPV 30 LAH 815L Ant in LAPV Soveltuu maanpäälliseen antennijärjestelmään tai kaapeli-tv-verkkoon. Käyttö kerros- ja rivitalokohteissa. Komponenttien valinta riippuu kyseisen yhteisantennijärjestelmän vaatimuksista (tähti 800 tai tähti 2000). SS-48A LAJX814 Tähti 800 LARS01 = tähti 800 -antennirasia LAH 815L = 8-haaroitin (5 862 MHz) tai Tähti (Kaapeli-TV) Ant in LARS301 = tähti antennirasia LAHX 818 = 8-haaroitin ( MHz) Enston IT-keskus LAHX818 tai LAH815 ANTENNIVERKON KOMPONENTTEJA (Laatuantenni Oy) Eri järjestelmiin sopivat antennilaitteet Pientalo Yhteisantennijärjestelmä kerros- tai rivitalo Sähkönumero Tuote Tuotenimike Antenni SAT+Antenni Tähti 800 Tähti SS-48 A SAT/Ter suodatin / MHz X LAPV 30 Laajakaista vahvistin G=30 db X X LAH 815L 8-haaroitin MHz X X LARS 01 Päättyvä antennirasia TV/R X X JUSSI-KL Jussi-keskiölevy (25) X X LAHX haaroitin MHz X LAJX Jaotin MHz X LARS 301 Päättyvä 3-liitintä R/TV/SAT X X JUSSI-KL SAT Jussi SAT- keskiölevy ( ) X X AL112/100 Antennikaapeli valkoinen 12,5 db X X X X FL 75/7R (10) F-liitin ruuvattava Tellu13/AL112 X X X X FL 75 P F-päätevastus 75 ohmia X X X X

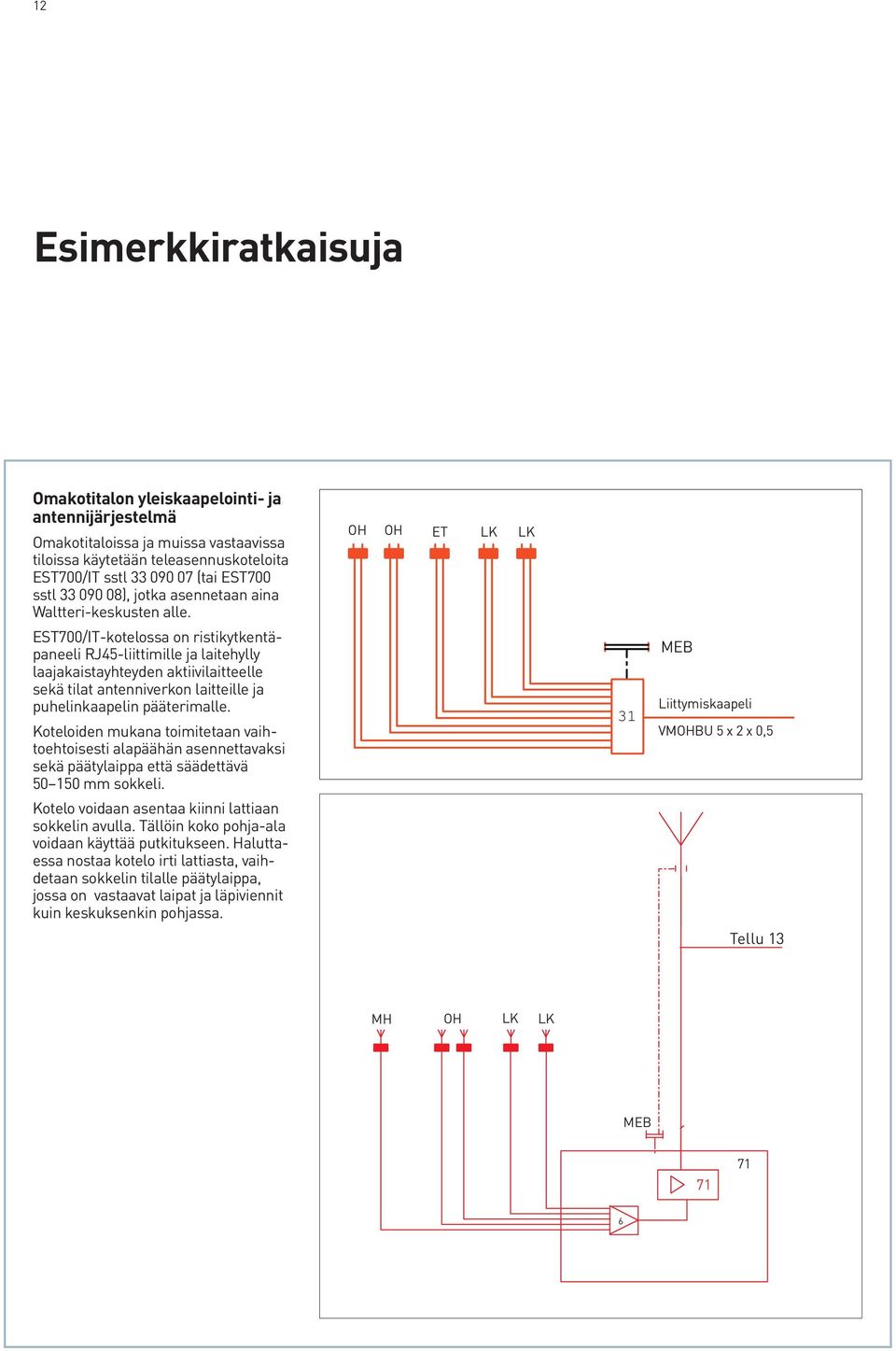

12 12 Esimerkkiratkaisuja Omakotitalon yleiskaapelointi- ja antennijärjestelmä Omakotitaloissa ja muissa vastaavissa tiloissa käytetään teleasennuskoteloita EST700/IT sstl (tai EST700 sstl ), jotka asennetaan aina Waltteri-keskusten alle. EST700/IT-kotelossa on ristikytkentäpaneeli 45-liittimille ja laitehylly laajakaistayhteyden aktiivilaitteelle sekä tilat antenniverkon laitteille ja puhelinkaapelin pääterimalle. Koteloiden mukana toimitetaan vaihtoehtoisesti alapäähän asennettavaksi sekä päätylaippa että säädettävä mm sokkeli. Kotelo voidaan asentaa kiinni lattiaan sokkelin avulla. Tällöin koko pohja-ala voidaan käyttää putkitukseen. Haluttaessa nostaa kotelo irti lattiasta, vaihdetaan sokkelin tilalle päätylaippa, jossa on vastaavat laipat ja läpiviennit kuin keskuksenkin pohjassa. OH OH ET LK LK MEB Liittymiskaapeli VMOHBU 5 x 2 x 0,5 Tellu 13 MH OH LK LK MEB 6

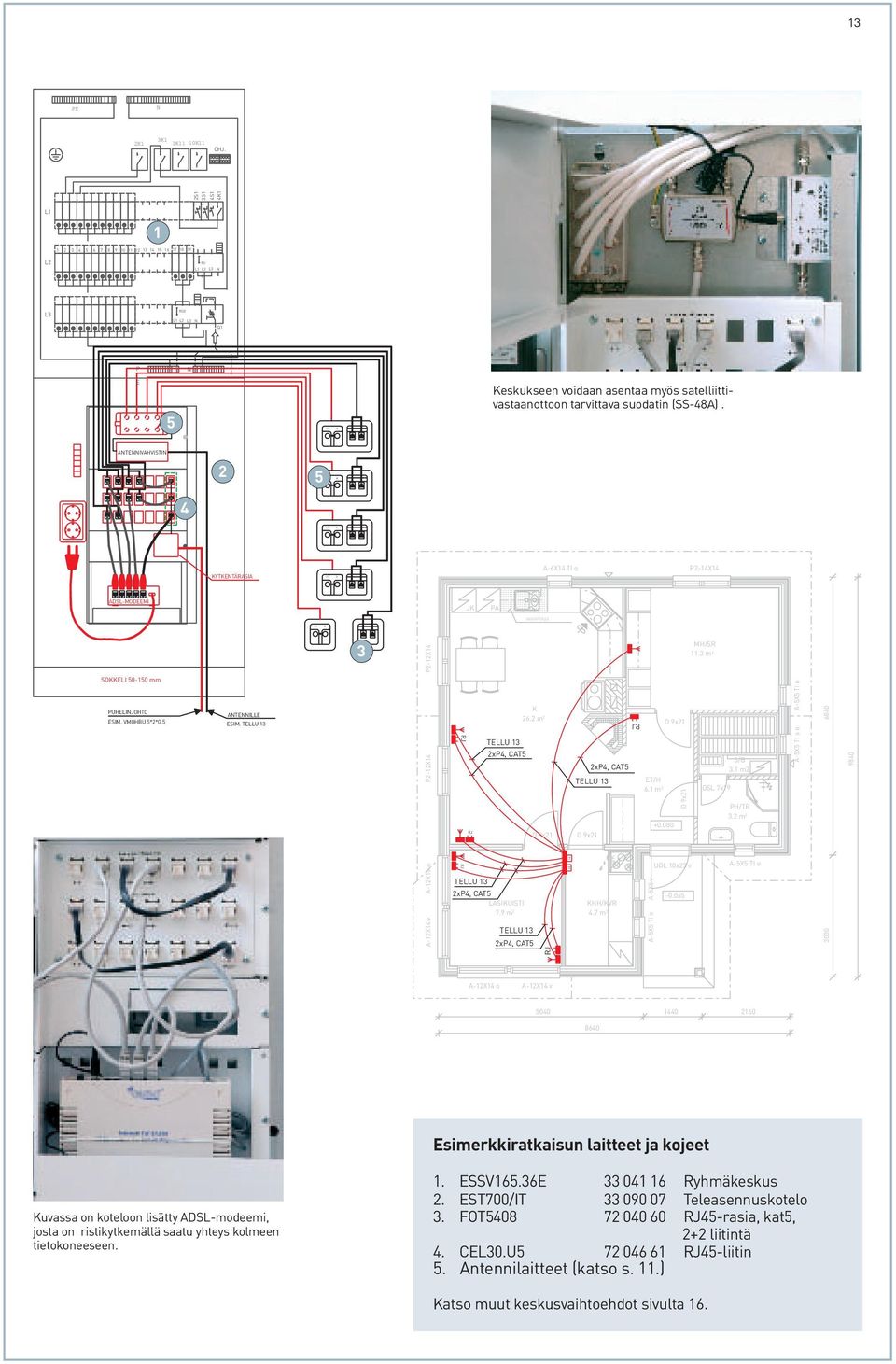

13 3 TV R TV TV TV TV R R R R 13 PE N 2K1 3K1 1K11 10K11 OHJ. L S1 3 3S1 4S1 4K1 L2 RS L1 L2 L3 N D L3 RSD L1 L2 L3 N Q1 P N E 5 Keskukseen voidaan asentaa myös satelliittivastaanottoon tarvittava suodatin (SS-48A). ANTENNIVAHVISTIN KYTKENTÄRASIA A-6X14 TI o P2-14X14 ADSL-MODEEMI JK PA vesieristys 3 P2-12X14 MH/SR 11.3 m 2 SOKKELI mm PUHELINJOHTO ESIM. VMOHBU 5*2*0,5 ANTENNILLE ESIM. TELLU 13 P2-12X14 K 26.2 m 2 TELLU 13 2xP4, CAT5 2xP4, CAT5 TELLU 13 O 9x21 ET/H 6.1 m 2 O 9x21 S/B 3.1 m2 OSL 7x19 PH/TR A-5X5 TI o A-5X5 TI s o O 9x21 O 9x m 2 A-12X14 o TELLU 13 2xP4, CAT5 LASIKUISTI IVK KHH/KVR A-5X5 v UOL 10x23 v A-5X5 TI o A-12X14 v 7.9 m 2 TELLU 13 2xP4, CAT5 4.7 m 2 A-5X5 TI o 3000 A-12X14 o A-12X14 v Esimerkkiratkaisun laitteet ja kojeet Kuvassa on koteloon lisätty ADSL-modeemi, josta on ristikytkemällä saatu yhteys kolmeen tietokoneeseen. 1. ESSV165.36E Ryhmäkeskus 2. EST700/IT Teleasennuskotelo 3. FOT rasia, kat5, 2+2 liitintä 4. CEL30.U liitin 5. Antennilaitteet (katso s. 11.) Katso muut keskusvaihtoehdot sivulta 16.

14 14 Kerros- ja rivitaloasunnon yleiskaapelointi ja antennijärjestelmä Kerros- ja rivitaloissa voidaan käyttää IT-keskuksia, joissa varsinainen ryhmäkeskus ja teleosa ovat siististi samassa rungossa, yhteisen oven takana. Keskusperheen kolmesta mallista löytyy sekä pinta- että uppoasennusversiot. Sähkölämmitteisiä rivitaloja varten on lisäksi pinta-/uppoasennukseen tarkoitettu keskus EHSV565.33P/IT. Keskuksissa on ristikytkentäpaneeli 45-liittimille sekä tilat antenniverkon laitteille ja puhelinkaapelin pääterimalle. Lisäksi keskuksissa on sähkölämmityskeskusta EHSV565.33P/IT lukuun ottamatta myös laitehylly laajakaistayhteyden aktiivilaitteelle. ADSL-modeemi KYTKENTÄRASIA 3 L L2 L3 8 1 PE N 40A, 400V 30mA Q1 N L1 L2 L3 N 4 TV TV TV TV R R R R 2 4 TIETOLIIKENNE ESIM. SUPERCAT PUHELINJOHTO ESIM. VMOHBU 5*2*0,5 ANTENNIJOHTO ESIM. TELLU 13 Esimerkkiratkaisun laitteet ja kojeet 1. EHSV545.21U/IT Ryhmäkeskus EHL Upotuskotelo 2. FOT rasia, kat5, 2+2 liitintä 3. CEL30.U liitin 4. Antennilaitteet (katso s. 11.) Rivi- ja kerrostaloihin soveltuvia keskuksia: Keskuksen tyyppi SSTL Upotuskotelo SSTL Upotettavat ryhmäkeskukset EHSV345.15U/IT EHL3.18L EHSV445.15U/IT EHL EHSV545.15U/IT EHL Ryhmäkeskukset pinta- ja uppoasennukseen EHSV345.15P/IT EHSV445.15P/IT EHSV545.15P/IT SLY1.3-kytkennällä (ei laitehyllyä) EHSV565.33P/IT Tarvittaessa suurempaa keskusta, käytetään sopivaa Waltteri-keskusta ja sen alle asennettavaa teleasennuskoteloa EST700/IT sstl Saneerauskohteissa käytetään erikseen asennettavaa EST1.01/IT (sstl ) teleasennuskoteloa, jossa on vastaavat tilat.

15 15 EI30 VESIKATTOON ASTI EI30 18x15/ti 1v IK2 A2POK D io9o TERASSI 12x15/ti 1v IK4 ar 700 A9OVIKD A2POK D ar 700 O H AS. 5 2H+K+S 58.5 TELLU 13 m 2 TAKKAVAR. K TK8 200 TK8 MH TELLU 13 HK 5 HK TK8 A2POK D O9v TELLU 13 2xP4, CAT5 ET PY PH 200 TELLU 13 A2POKD 200 S 2xP4, CAT5 TK SK S ar 1500 ar 1500 EI30 VESIKATTOON ASTI IK3 12x15/ti 1v UO10o A2POK D IK11 IK10 4x5/ti EI30 VESIKATTOON ASTI TALO A TALO B TALO C TALO A TALO B TALO C AS-3 AS-6 AS-9 AS-3 AS-6 AS-9 AS-2 AS-5 AS-8 AS-2 AS-5 AS-8 AS-1 AS-4 AS-7 AS-1 AS-4 AS-7 LIITTYMISKAAPELIT DJK MEB PK-TILA RYHMAN_NUMERO PK-TILA SUPERCAT 5e 4 X 2 X 0,5 UTP DJK VMOHBU 5 x 2 x 0,5 Esimerkki rivitalojen telekaapeloinnista LIITTYMISKAAPELI Esimerkki rivitalojen antennikaapeloinnista

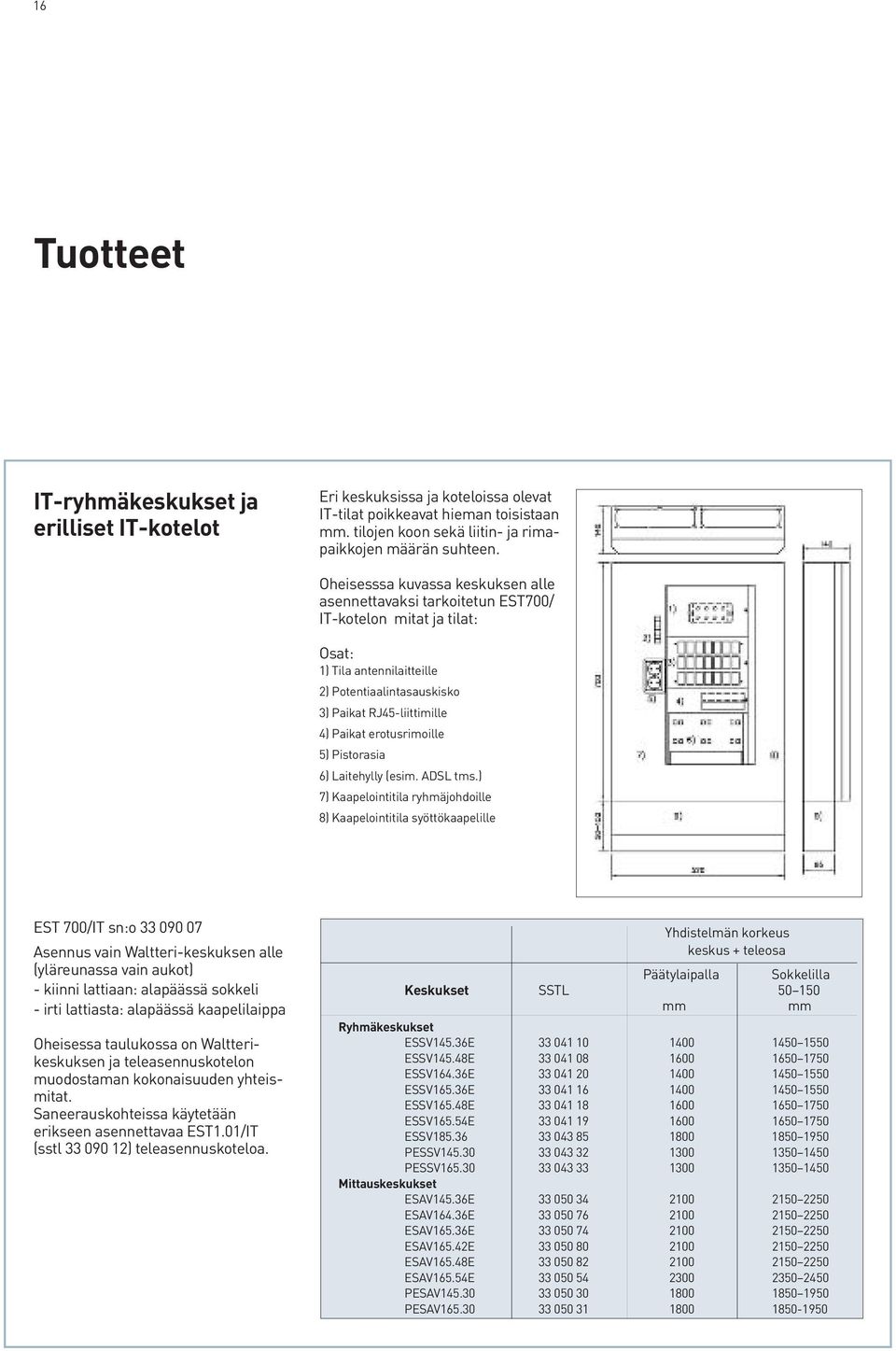

16 16 Tuotteet IT-ryhmäkeskukset ja erilliset IT-kotelot Eri keskuksissa ja koteloissa olevat IT-tilat poikkeavat hieman toisistaan mm. tilojen koon sekä liitin- ja rimapaikkojen määrän suhteen. Oheisesssa kuvassa keskuksen alle asennettavaksi tarkoitetun EST700/ IT-kotelon mitat ja tilat: Osat: 1) Tila antennilaitteille 2) Potentiaalintasauskisko 3) Paikat 45-liittimille 4) Paikat erotusrimoille 5) Pistorasia 6) Laitehylly (esim. ADSL tms.) 7) Kaapelointitila ryhmäjohdoille 8) Kaapelointitila syöttökaapelille EST 700/IT sn:o Asennus vain Waltteri-keskuksen alle (yläreunassa vain aukot) - kiinni lattiaan: alapäässä sokkeli - irti lattiasta: alapäässä kaapelilaippa Oheisessa taulukossa on Waltterikeskuksen ja teleasennuskotelon muodostaman kokonaisuuden yhteismitat. Saneerauskohteissa käytetään erikseen asennettavaa EST1.01/IT (sstl ) teleasennuskoteloa. Yhdistelmän korkeus keskus + teleosa Päätylaipalla Sokkelilla Keskukset SSTL mm mm Ryhmäkeskukset ESSV145.36E ESSV145.48E ESSV164.36E ESSV165.36E ESSV165.48E ESSV165.54E ESSV PESSV PESSV Mittauskeskukset ESAV145.36E ESAV164.36E ESAV165.36E ESAV165.42E ESAV165.48E ESAV165.54E PESAV PESAV

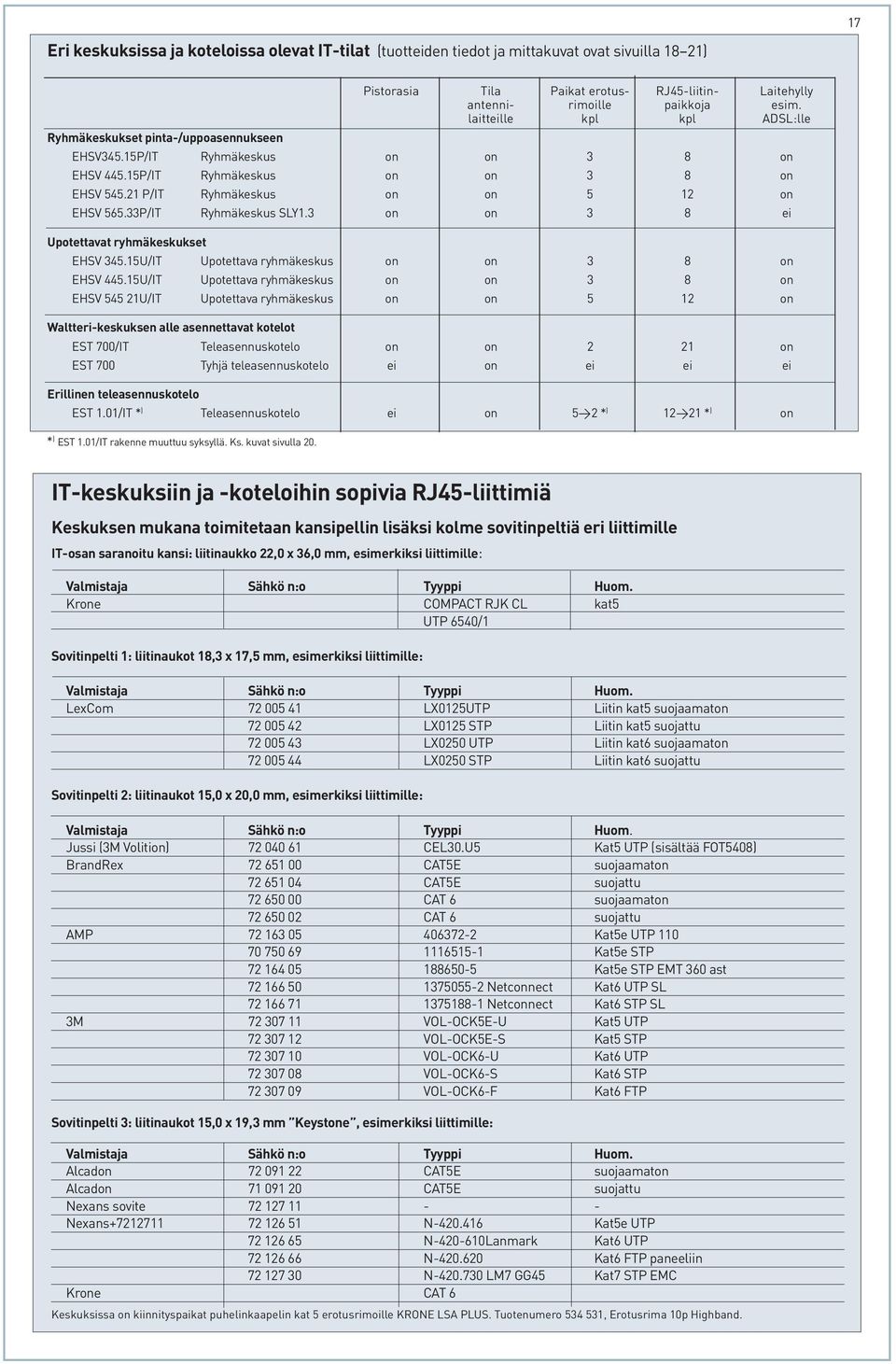

17 17 Eri keskuksissa ja koteloissa olevat IT-tilat (tuotteiden tiedot ja mittakuvat ovat sivuilla 18 21) Pistorasia Tila Paikat erotus- 45-liitin- Laitehylly antenni- rimoille paikkoja esim. laitteille kpl kpl ADSL:lle Ryhmäkeskukset pinta-/uppoasennukseen EHSV345.15P/IT Ryhmäkeskus on on 3 8 on EHSV P/IT Ryhmäkeskus on on 3 8 on EHSV P/IT Ryhmäkeskus on on 5 12 on EHSV P/IT Ryhmäkeskus SLY1.3 on on 3 8 ei Upotettavat ryhmäkeskukset EHSV U/IT Upotettava ryhmäkeskus on on 3 8 on EHSV U/IT Upotettava ryhmäkeskus on on 3 8 on EHSV U/IT Upotettava ryhmäkeskus on on 5 12 on Waltteri-keskuksen alle asennettavat kotelot EST 700/IT Teleasennuskotelo on on 2 21 on EST 700 Tyhjä teleasennuskotelo ei on ei ei ei Erillinen teleasennuskotelo EST 1.01/IT * ) Teleasennuskotelo ei on 5>2 * ) 12>21 * ) on * ) EST 1.01/IT rakenne muuttuu syksyllä. Ks. kuvat sivulla 20. IT-keskuksiin ja -koteloihin sopivia 45-liittimiä Keskuksen mukana toimitetaan kansipellin lisäksi kolme sovitinpeltiä eri liittimille IT-osan saranoitu kansi: liitinaukko 22,0 x 36,0 mm, esimerkiksi liittimille: Valmistaja Sähkö n:o Tyyppi Huom. Krone COMPACT K CL kat5 UTP 6540/1 Sovitinpelti 1: liitinaukot 18,3 x 17,5 mm, esimerkiksi liittimille: Valmistaja Sähkö n:o Tyyppi Huom. LexCom LX0125UTP Liitin kat5 suojaamaton LX0125 STP Liitin kat5 suojattu LX0250 UTP Liitin kat6 suojaamaton LX0250 STP Liitin kat6 suojattu Sovitinpelti 2: liitinaukot 15,0 x 20,0 mm, esimerkiksi liittimille: Valmistaja Sähkö n:o Tyyppi Huom. Jussi (3M Volition) CEL30.U5 Kat5 UTP (sisältää FOT5408) BrandRex CAT5E suojaamaton CAT5E suojattu CAT 6 suojaamaton CAT 6 suojattu AMP Kat5e UTP Kat5e STP Kat5e STP EMT 360 ast Netconnect Kat6 UTP SL Netconnect Kat6 STP SL 3M VOL-OCK5E-U Kat5 UTP VOL-OCK5E-S Kat5 STP VOL-OCK6-U Kat6 UTP VOL-OCK6-S Kat6 STP VOL-OCK6-F Kat6 FTP Sovitinpelti 3: liitinaukot 15,0 x 19,3 mm Keystone, esimerkiksi liittimille: Valmistaja Sähkö n:o Tyyppi Huom. Alcadon CAT5E suojaamaton Alcadon CAT5E suojattu Nexans sovite Nexans N Kat5e UTP N Lanmark Kat6 UTP N Kat6 FTP paneeliin N LM7 GG45 Kat7 STP EMC Krone CAT 6 Keskuksissa on kiinnityspaikat puhelinkaapelin kat 5 erotusrimoille KRONE LSA PLUS. Tuotenumero 534 5, Erotusrima 10p Highband.

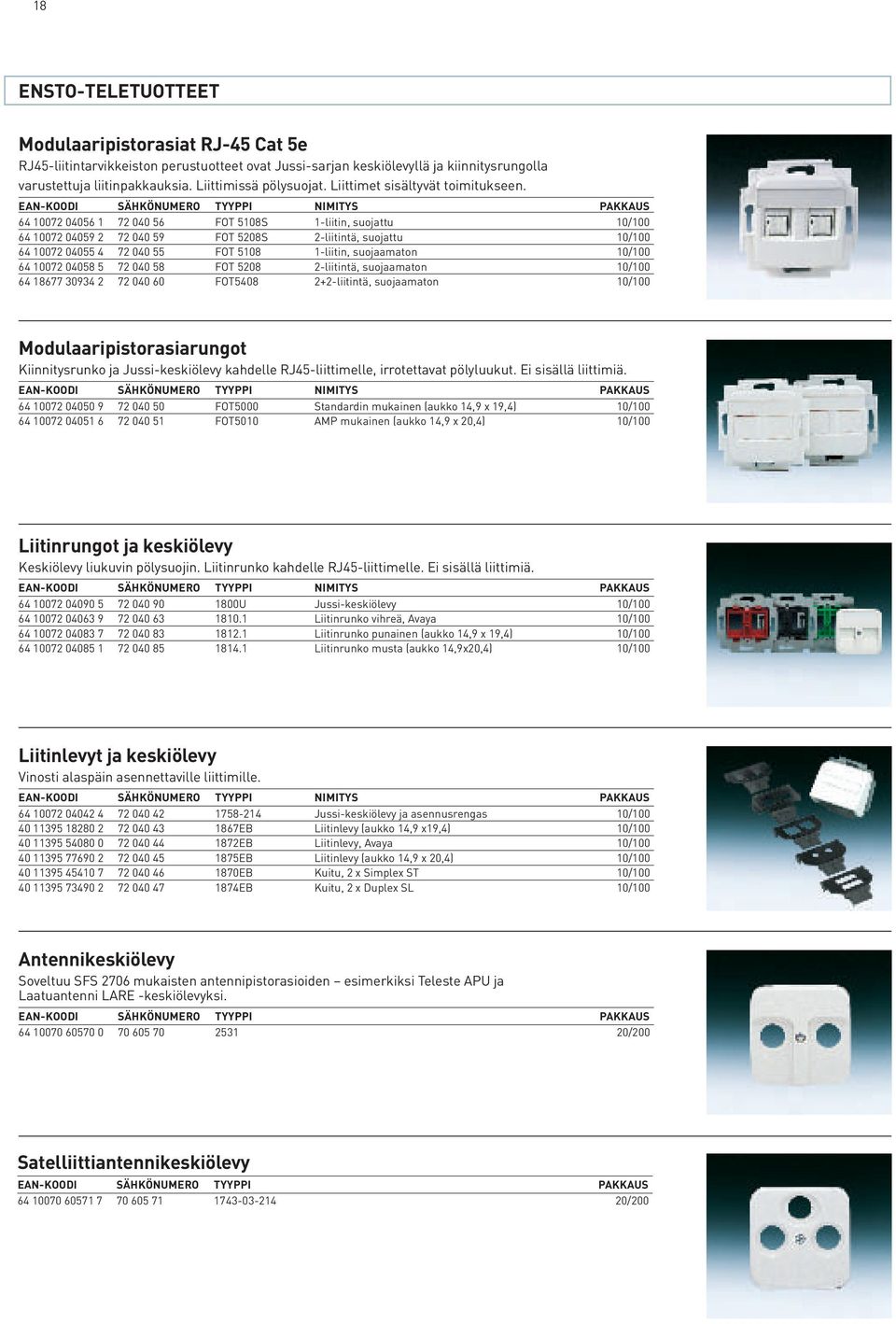

18 18 ENSTO-TELETUOTTEET Modulaaripistorasiat -45 Cat 5e 45-liitintarvikkeiston perustuotteet ovat Jussi-sarjan keskiölevyllä ja kiinnitysrungolla varustettuja liitinpakkauksia. Liittimissä pölysuojat. Liittimet sisältyvät toimitukseen. EAN-KOODI SÄHKÖNUMERO TYYPPI NIMITYS PAKKAUS FOT 5108S 1-liitin, suojattu 10/ FOT 5208S 2-liitintä, suojattu 10/ FOT liitin, suojaamaton 10/ FOT liitintä, suojaamaton 10/ FOT liitintä, suojaamaton 10/100 Modulaaripistorasiarungot Kiinnitysrunko ja Jussi-keskiölevy kahdelle 45-liittimelle, irrotettavat pölyluukut. Ei sisällä liittimiä. EAN-KOODI SÄHKÖNUMERO TYYPPI NIMITYS PAKKAUS FOT5000 Standardin mukainen (aukko 14,9 x 19,4) 10/ FOT5010 AMP mukainen (aukko 14,9 x 20,4) 10/100 Liitinrungot ja keskiölevy Keskiölevy liukuvin pölysuojin. Liitinrunko kahdelle 45-liittimelle. Ei sisällä liittimiä. EAN-KOODI SÄHKÖNUMERO TYYPPI NIMITYS PAKKAUS U Jussi-keskiölevy 10/ Liitinrunko vihreä, Avaya 10/ Liitinrunko punainen (aukko 14,9 x 19,4) 10/ Liitinrunko musta (aukko 14,9x20,4) 10/100 Liitinlevyt ja keskiölevy Vinosti alaspäin asennettaville liittimille. EAN-KOODI SÄHKÖNUMERO TYYPPI NIMITYS PAKKAUS Jussi-keskiölevy ja asennusrengas 10/ EB Liitinlevy (aukko 14,9 x19,4) 10/ EB Liitinlevy, Avaya 10/ EB Liitinlevy (aukko 14,9 x 20,4) 10/ EB Kuitu, 2 x Simplex ST 10/ EB Kuitu, 2 x Duplex SL 10/100 Antennikeskiölevy Soveltuu SFS 2706 mukaisten antennipistorasioiden esimerkiksi Teleste APU ja Laatuantenni LARE -keskiölevyksi. EAN-KOODI SÄHKÖNUMERO TYYPPI PAKKAUS /200 Satelliittiantennikeskiölevy EAN-KOODI SÄHKÖNUMERO TYYPPI PAKKAUS /200

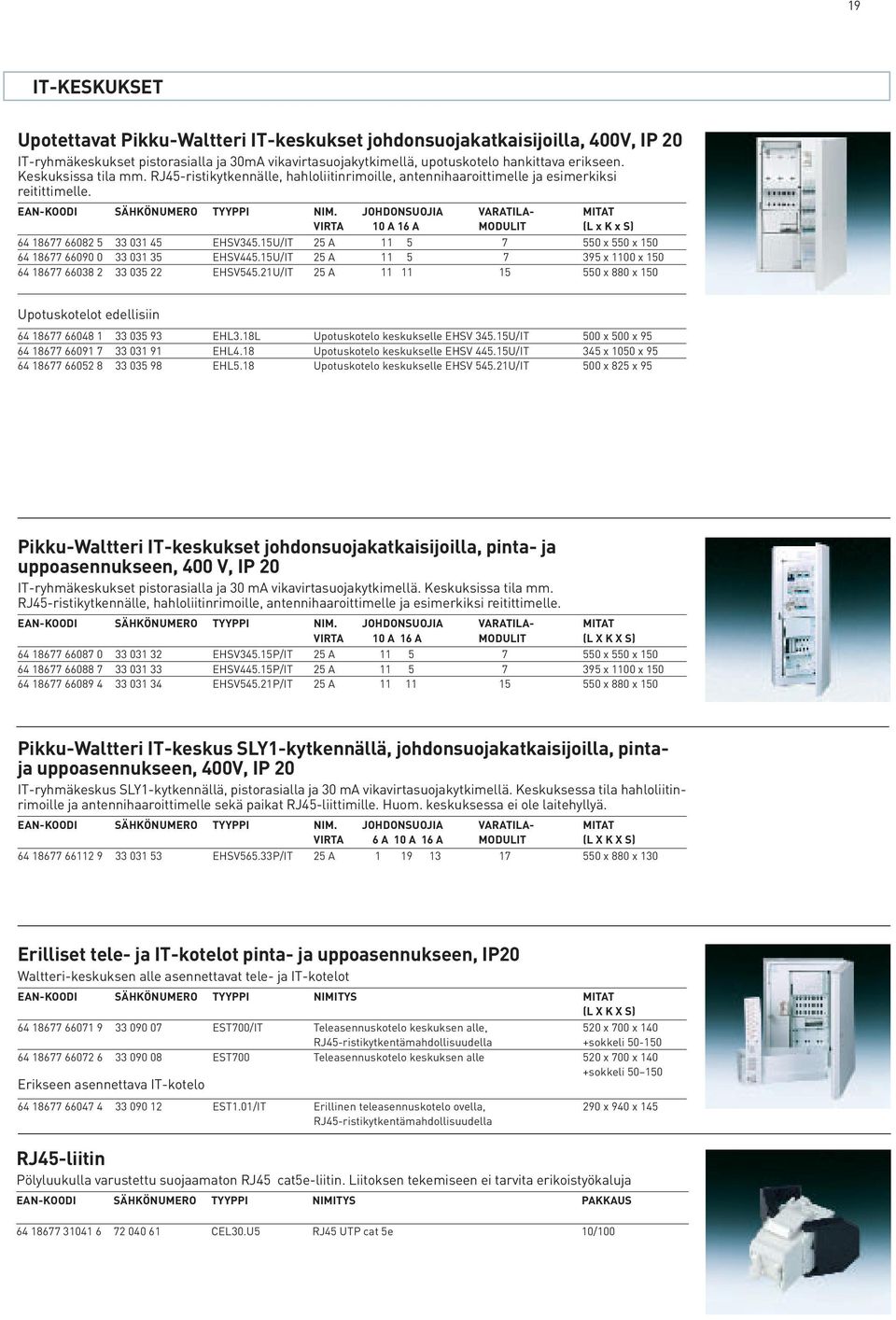

19 19 IT-KESKUKSET Upotettavat Pikku-Waltteri IT-keskukset johdonsuojakatkaisijoilla, 400V, IP 20 IT-ryhmäkeskukset pistorasialla ja 30mA vikavirtasuojakytkimellä, upotuskotelo hankittava erikseen. Keskuksissa tila mm. 45-ristikytkennälle, hahloliitinrimoille, antennihaaroittimelle ja esimerkiksi reitittimelle. EAN-KOODI SÄHKÖNUMERO TYYPPI NIM. JOHDONSUOJIA VARATILA- MITAT VIRTA 10 A 16 A MODULIT (L x K x S) EHSV345.15U/IT 25 A x 550 x EHSV445.15U/IT 25 A x 1100 x EHSV545.21U/IT 25 A x 880 x 150 Upotuskotelot edellisiin EHL3.18L Upotuskotelo keskukselle EHSV U/IT 500 x 500 x EHL4.18 Upotuskotelo keskukselle EHSV U/IT 345 x 1050 x EHL5.18 Upotuskotelo keskukselle EHSV U/IT 500 x 825 x 95 Pikku-Waltteri IT-keskukset johdonsuojakatkaisijoilla, pinta- ja uppoasennukseen, 400 V, IP 20 IT-ryhmäkeskukset pistorasialla ja 30 ma vikavirtasuojakytkimellä. Keskuksissa tila mm. 45-ristikytkennälle, hahloliitinrimoille, antennihaaroittimelle ja esimerkiksi reitittimelle. EAN-KOODI SÄHKÖNUMERO TYYPPI NIM. JOHDONSUOJIA VARATILA- MITAT VIRTA 10 A 16 A MODULIT (L X K X S) EHSV345.15P/IT 25 A x 550 x EHSV445.15P/IT 25 A x 1100 x EHSV545.21P/IT 25 A x 880 x 150 Pikku-Waltteri IT-keskus SLY1-kytkennällä, johdonsuojakatkaisijoilla, pintaja uppoasennukseen, 400V, IP 20 IT-ryhmäkeskus SLY1-kytkennällä, pistorasialla ja 30 ma vikavirtasuojakytkimellä. Keskuksessa tila hahloliitinrimoille ja antennihaaroittimelle sekä paikat 45-liittimille. Huom. keskuksessa ei ole laitehyllyä. EAN-KOODI SÄHKÖNUMERO TYYPPI NIM. JOHDONSUOJIA VARATILA- MITAT VIRTA 6 A 10 A 16 A MODULIT (L X K X S) EHSV565.33P/IT 25 A x 880 x 130 Erilliset tele- ja IT-kotelot pinta- ja uppoasennukseen, IP20 Waltteri-keskuksen alle asennettavat tele- ja IT-kotelot EAN-KOODI SÄHKÖNUMERO TYYPPI NIMITYS MITAT (L X K X S) EST700/IT Teleasennuskotelo keskuksen alle, 520 x 700 x ristikytkentämahdollisuudella +sokkeli EST700 Teleasennuskotelo keskuksen alle 520 x 700 x 140 +sokkeli Erikseen asennettava IT-kotelo EST1.01/IT Erillinen teleasennuskotelo ovella, 290 x 940 x ristikytkentämahdollisuudella 45-liitin Pölyluukulla varustettu suojaamaton 45 cat5e-liitin. Liitoksen tekemiseen ei tarvita erikoistyökaluja EAN-KOODI SÄHKÖNUMERO TYYPPI NIMITYS PAKKAUS CEL30.U5 45 UTP cat 5e 10/100

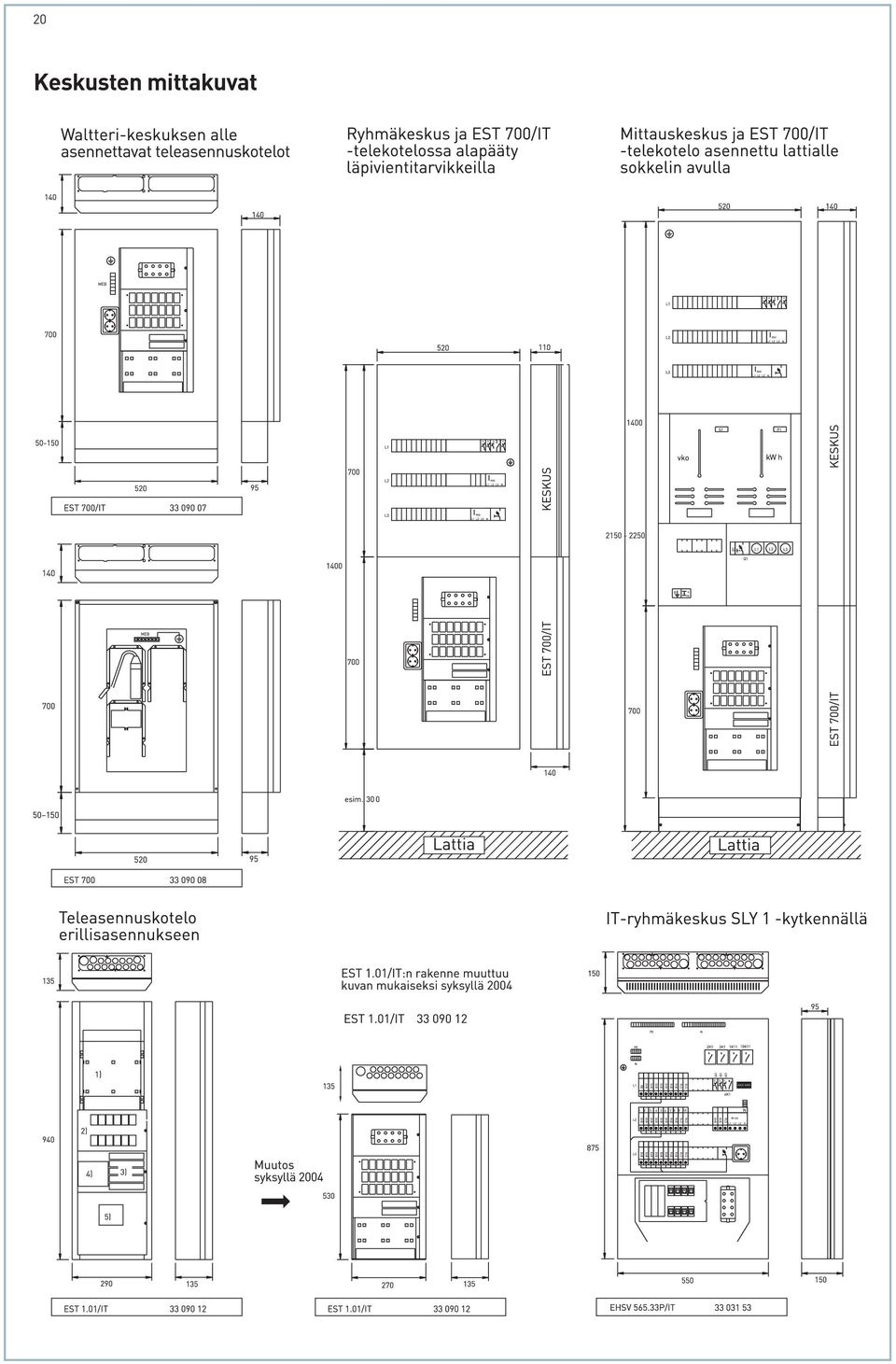

20 20 Keskusten mittakuvat

21 L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N 21 Pikku-Waltteri IT-keskukset, asennus erilliseen upotuskoteloon PE N 1 7 IT-osa RK-osa A, 400V 30mA N PE N IT-osa RK-osa 95 8 Antennihaaroitintila Q1 1 7 PE N L Antennihaaroitintila C16 C16 C16 C16 L N 40A, 400V 30mA L2 Q1 40A N A, 400 V 30mA L2 500 L3 Aktiivilaite tilavaraus 2 L3 Aktiivilaite tilavaraus EHSV U/IT EHL 3.18L EHSV U/IT EHSV U/IT EHL EHL Pikku-Waltteri IT-keskukset pinta- ja uppoasennukseen PE N 1 7 IT-osa Ryhmäkeskus-osa 150 N A, 400 V 30mA L1 L2 L3 N 2 PE N IT-osa RK-osa C16 Q1 40A Antennihaaroitintila PE N 1 7 Antennihaaroitintila 880 L N C16 40A, 400 V 30mA L1 L2 Q1 550 N A, 400V 30mA L2 L3 C16 C16 Aktiivilaite tilavaraus 2 L3 Aktiivilaite tilavaraus EHSV P/IT EHSV P/IT EHSV P/IT
