LCD-NÄPPÄIMISTÖ EKB2

Transkriptio

1 LCD-NÄPPÄIMISTÖ EKB2

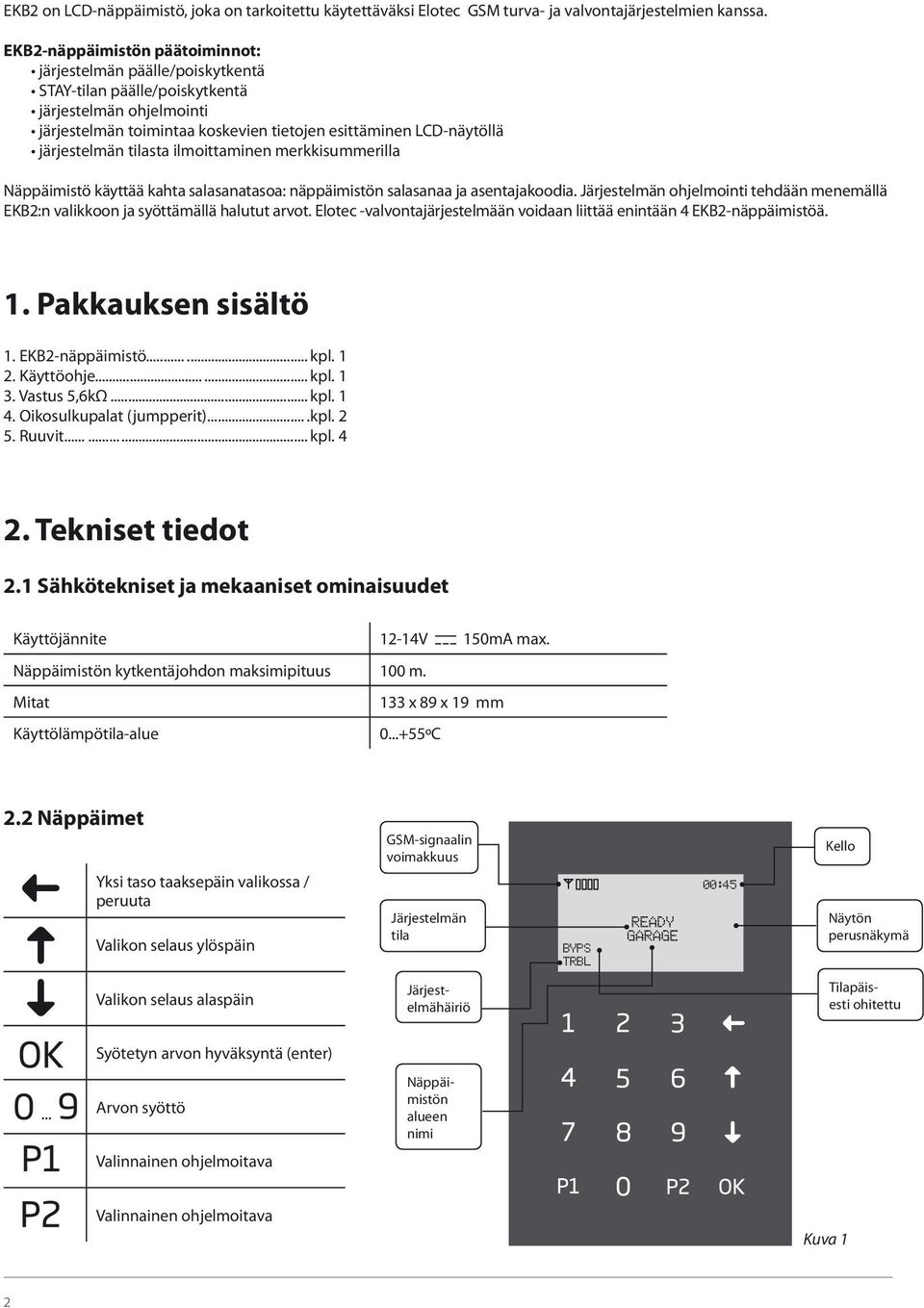

2 EKB2 on LCD-näppäimistö, joka on tarkoitettu käytettäväksi Elotec GSM turva- ja valvontajärjestelmien kanssa. EKB2-näppäimistön päätoiminnot: järjestelmän päälle/poiskytkentä STAY-tilan päälle/poiskytkentä järjestelmän ohjelmointi järjestelmän toimintaa koskevien tietojen esittäminen LCD-näytöllä järjestelmän tilasta ilmoittaminen merkkisummerilla Näppäimistö käyttää kahta salasanatasoa: näppäimistön salasanaa ja asentajakoodia. Järjestelmän ohjelmointi tehdään menemällä EKB2:n valikkoon ja syöttämällä halutut arvot. Elotec -valvontajärjestelmään voidaan liittää enintään 4 EKB2-näppäimistöä. 1. Pakkauksen sisältö 1. EKB2-näppäimistö... kpl Käyttöohje... kpl Vastus 5,6kΩ... kpl Oikosulkupalat (jumpperit)....kpl Ruuvit kpl Tekniset tiedot 2.1 Sähkötekniset ja mekaaniset ominaisuudet Käyttöjännite 12-14V 150mA max. Näppäimistön kytkentäjohdon maksimipituus 100 m. Mitat 133 x 89 x 19 mm Käyttölämpötila-alue ºC 2.2 Näppäimet Yksi taso taaksepäin valikossa / peruuta Valikon selaus ylöspäin GSM-signaalin voimakkuus Järjestelmän tila BYPS TRBL ready GARAGE 00:45 Kello Näytön perusnäkymä Valikon selaus alaspäin Järjestelmähäiriö Tilapäisesti ohitettu Syötetyn arvon hyväksyntä (enter)... Arvon syöttö Valinnainen ohjelmoitava Näppäimistön alueen nimi Valinnainen ohjelmoitava Kuva 1 2

3 2.3 Liittimet ja perusliitännät Vin Positiivinen virtaliitin 12-14V kytketään pääyksikön AUX+ -liitäntään Negatiivinen virtaliitin 12-14V kytketään pääyksikön AUX- -liitäntään G G-liitin kytketään pääyksikön G-liitäntään Y Y-liitin kytketään pääyksikön Y-liitäntään Z1 A0 A1 Yhteinen liitin Valvontasilmukka Näppäimistön osoitepinni Näppäimistön osoitepinni VIN Z1 G Y Beeper Merkkisummeri Beeper Tamper Kansisuojakytkin EKB2:n kotelon tilan tarkkailuun Tamper Kuva Näppäimistön osoite Näppäimistön takapaneelissa sijaitsevat A0- ja A1-pinnit on tarkoitettu näppäimistön osoitteen määritykseen. Näppäimistön osoite määritetään kiinnittämällä oikosulkupala(t) pinneihin. Elotec -valvontajärjestelmään voidaan liittää neljä EKB2-näppäimistöä, joista jokaiselle määritetään oma osoite. Erilaisten osoitteiden määrittämiseen käytettävät mahdolliset jumppereilla tehtävät yhdistelmät esitetään alla olevassa taulukossa. Osoitteiden määrittäminen Oikosulkupalan asento Osoite Näppäimistö 1 Näppäimistö 2 Näppäimistö 3 Näppäimistö 4 KÄYTTÖOHJE EKB2 V1.0 3

4 3. Asennus 1. Irrota laitteen alaosassa sijaitseva ruuvi (ks. kuva 3). 2. Irrota näppäimistö sen pidikkeestä vetämällä sitä varovasti itseesi päin (ks. kuva 4). 3. Kiinnitä näppäimistön pidike seinään ruuveilla (ks. kuva 5). 4. Irrota Elotec -valvontajärjestelmän pääyksikön (ELO-GSM64) virtalähde ja vara-akku. 5. Kytke johdoilla näppäimistön liittimet vastaaviin Elotec -keskusyksikön liittimiin: Vin/AUX+, /AUX-, Y/Y, G/G. Liitä näppäimistön Z1- silmukka näppäimistön -liittimeen 5,6kΩ:n vastuksella (ks. kohta 2.3 ja kuva 6). Kuva 3 6. Määritä näppäimistön osoite asettamalla oikosulkupala A0- ja A1- pinnien päälle (ks. kohta 2.4). 7. Aseta näppäimistö pidikkeeseen. HUOM! Varmista, että kansisuojakytkin painuu oikealla tavalla, kun asetat näppäimistön pidikkeeseen (ks. kohta 2.3). 8. Kiinnitä ruuvi laitteen alaosaan (ks. kuva 3). 9. Kytke virta Elotec -valvontajärjestelmään. 10. EKB2-näppäimistön on käyttövalmis. Kuva 4 HUOM: EKB2 voidaan liittää vain Elotec -yhteensopivaan valvontayksikköön Kuva 5 Elotec - valvontajärjestelmä Y G AUX- AUX+ VIN Z1 EKB2 G Y 5,6kΩ Kuva 6 4
