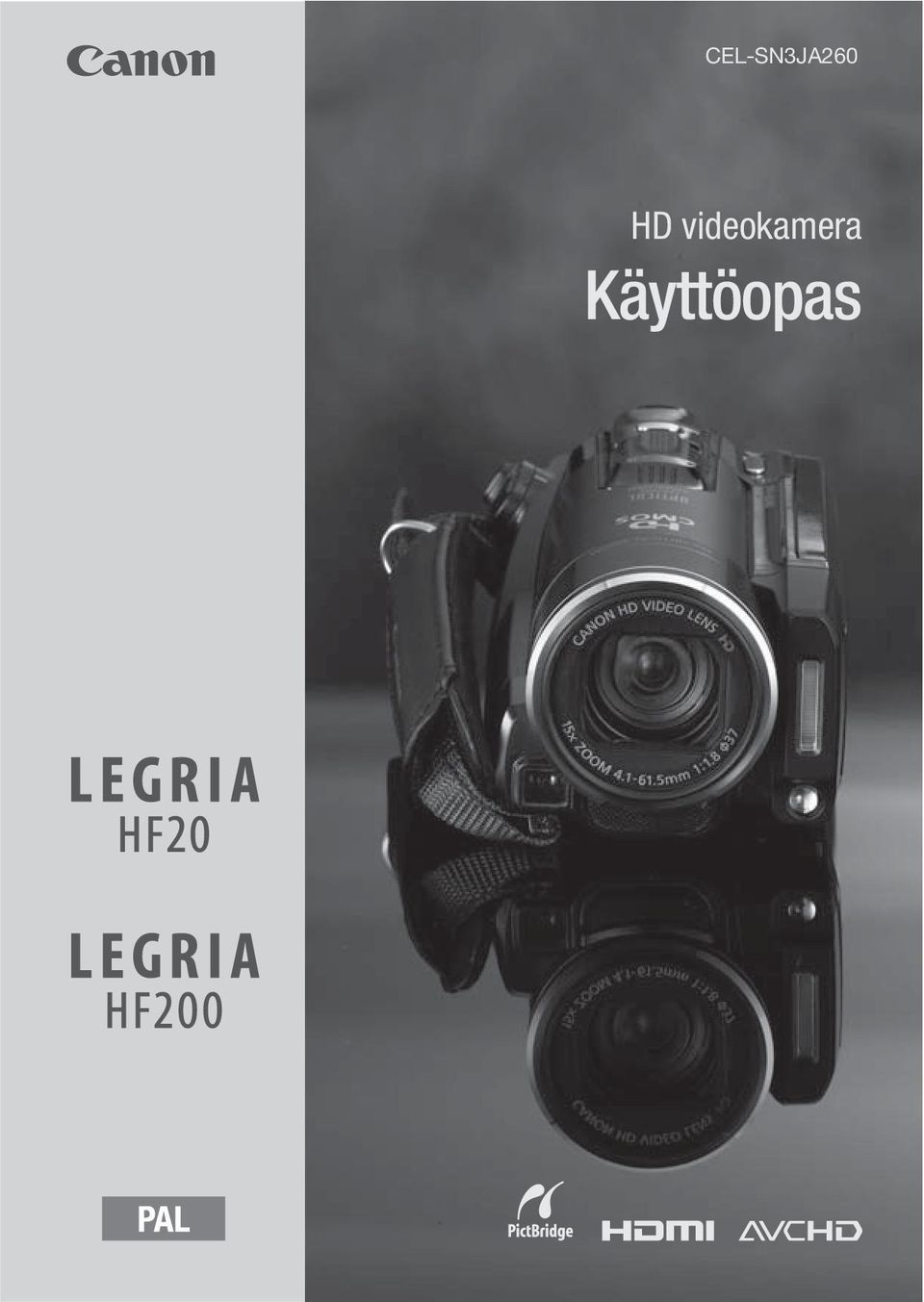

1 CEL-SN3JA260 HD videokamera Käyttöopas

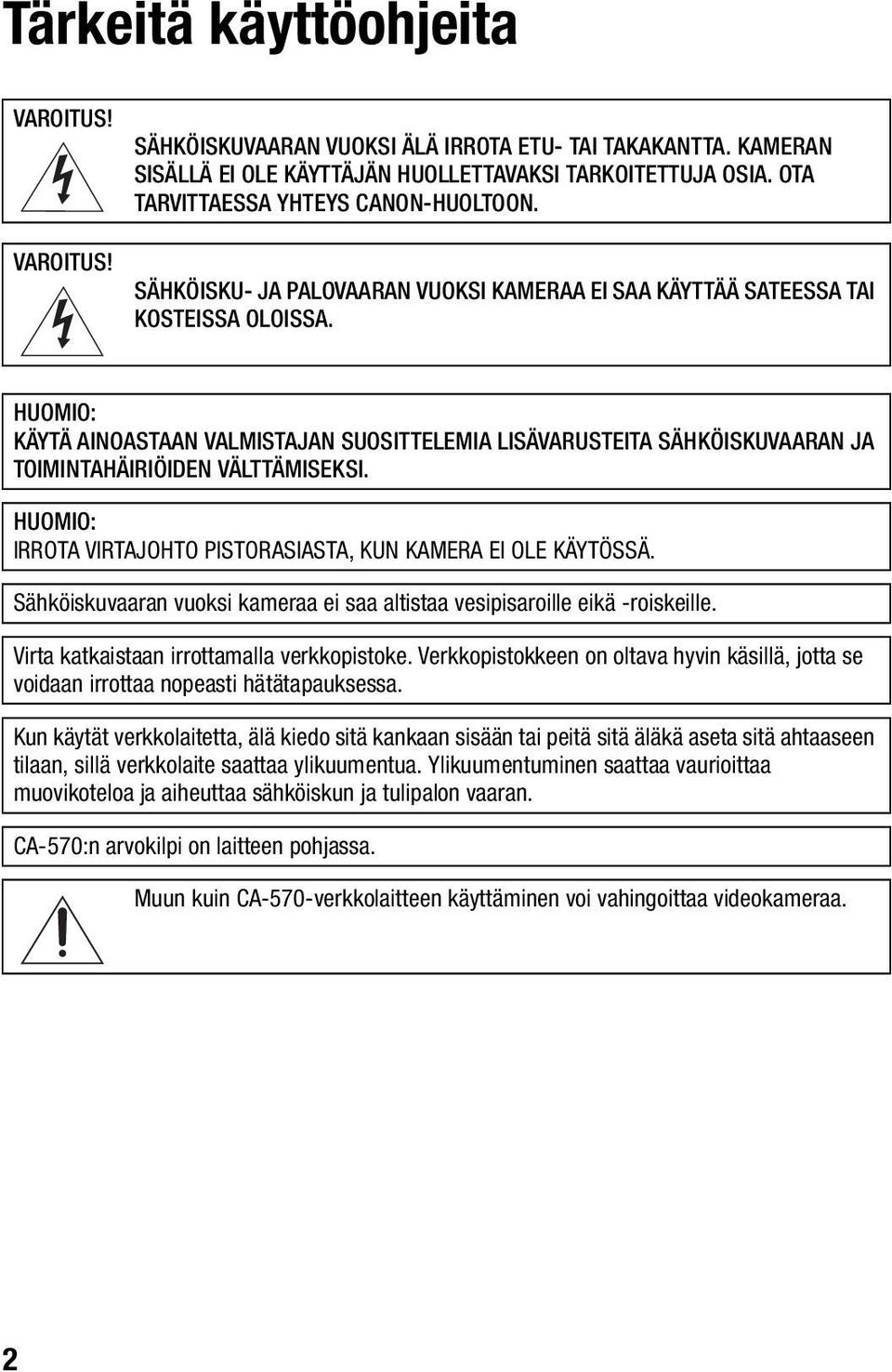

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! VAROITUS! SÄHKÖISKUVAARAN VUOKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. SÄHKÖISKU- JA PALOVAARAN VUOKSI KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI KOSTEISSA OLOISSA. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Sähköiskuvaaran vuoksi kameraa ei saa altistaa vesipisaroille eikä -roiskeille. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-570:n arvokilpi on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. 2

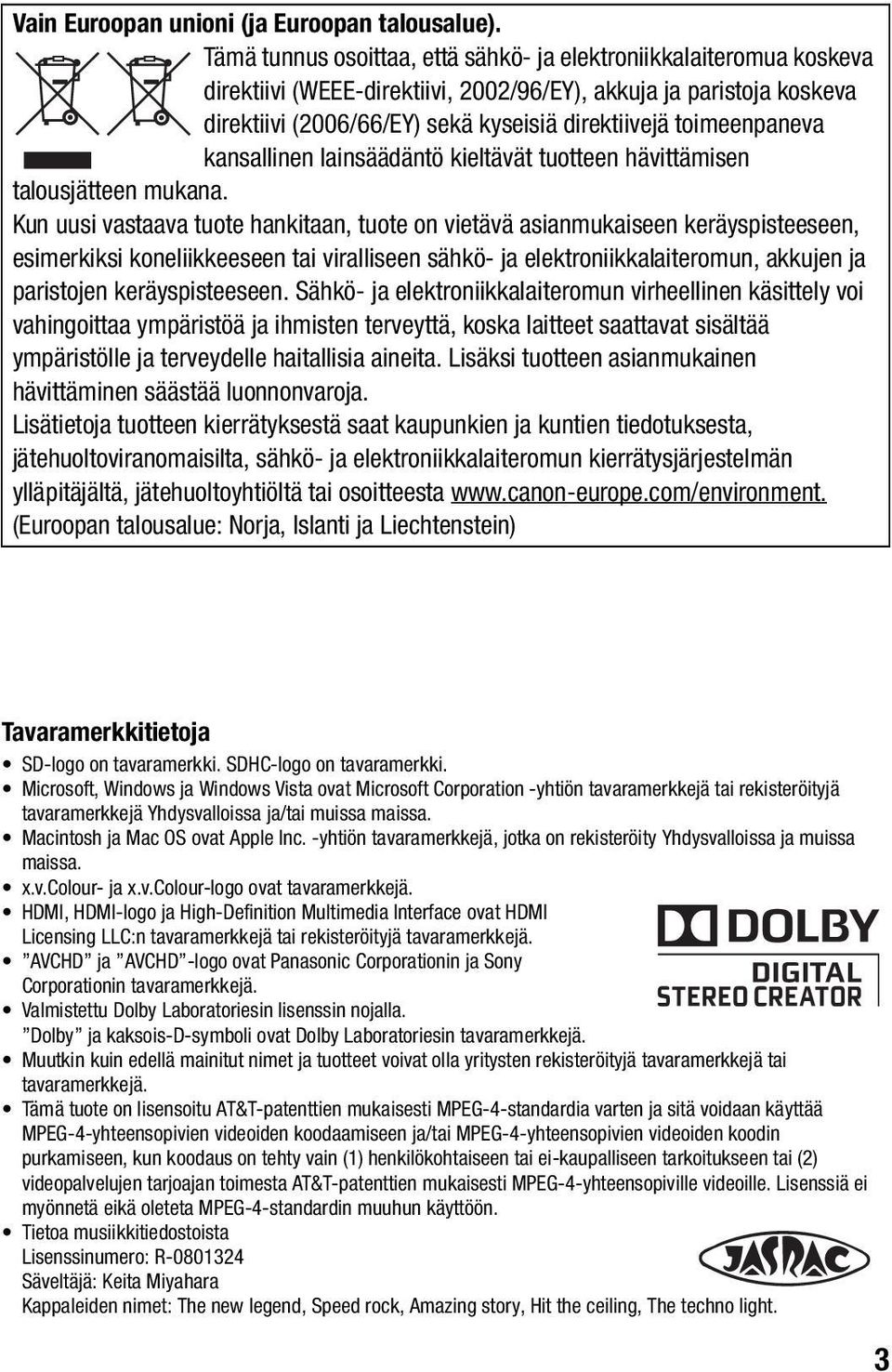

3 Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/96/EY), akkuja ja paristoja koskeva direktiivi (2006/66/EY) sekä kyseisiä direktiivejä toimeenpaneva kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Kun uusi vastaava tuote hankitaan, tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen tai viralliseen sähkö- ja elektroniikkalaiteromun, akkujen ja paristojen keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja tuotteen kierrätyksestä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä, jätehuoltoyhtiöltä tai osoitteesta (Euroopan talousalue: Norja, Islanti ja Liechtenstein) Tavaramerkkitietoja SD-logo on tavaramerkki. SDHC-logo on tavaramerkki. Microsoft, Windows ja Windows Vista ovat Microsoft Corporation -yhtiön tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Inc. -yhtiön tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. x.v.colour- ja x.v.colour-logo ovat tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. AVCHD ja AVCHD -logo ovat Panasonic Corporationin ja Sony Corporationin tavaramerkkejä. Valmistettu Dolby Laboratoriesin lisenssin nojalla. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä. Tämä tuote on lisensoitu AT&T-patenttien mukaisesti MPEG-4-standardia varten ja sitä voidaan käyttää MPEG-4-yhteensopivien videoiden koodaamiseen ja/tai MPEG-4-yhteensopivien videoiden koodin purkamiseen, kun koodaus on tehty vain (1) henkilökohtaiseen tai ei-kaupalliseen tarkoitukseen tai (2) videopalvelujen tarjoajan toimesta AT&T-patenttien mukaisesti MPEG-4-yhteensopiville videoille. Lisenssiä ei myönnetä eikä oleteta MPEG-4-standardin muuhun käyttöön. Tietoa musiikkitiedostoista Lisenssinumero: R Säveltäjä: Keita Miyahara Kappaleiden nimet: The new legend, Speed rock, Amazing story, Hit the ceiling, The techno light. 3

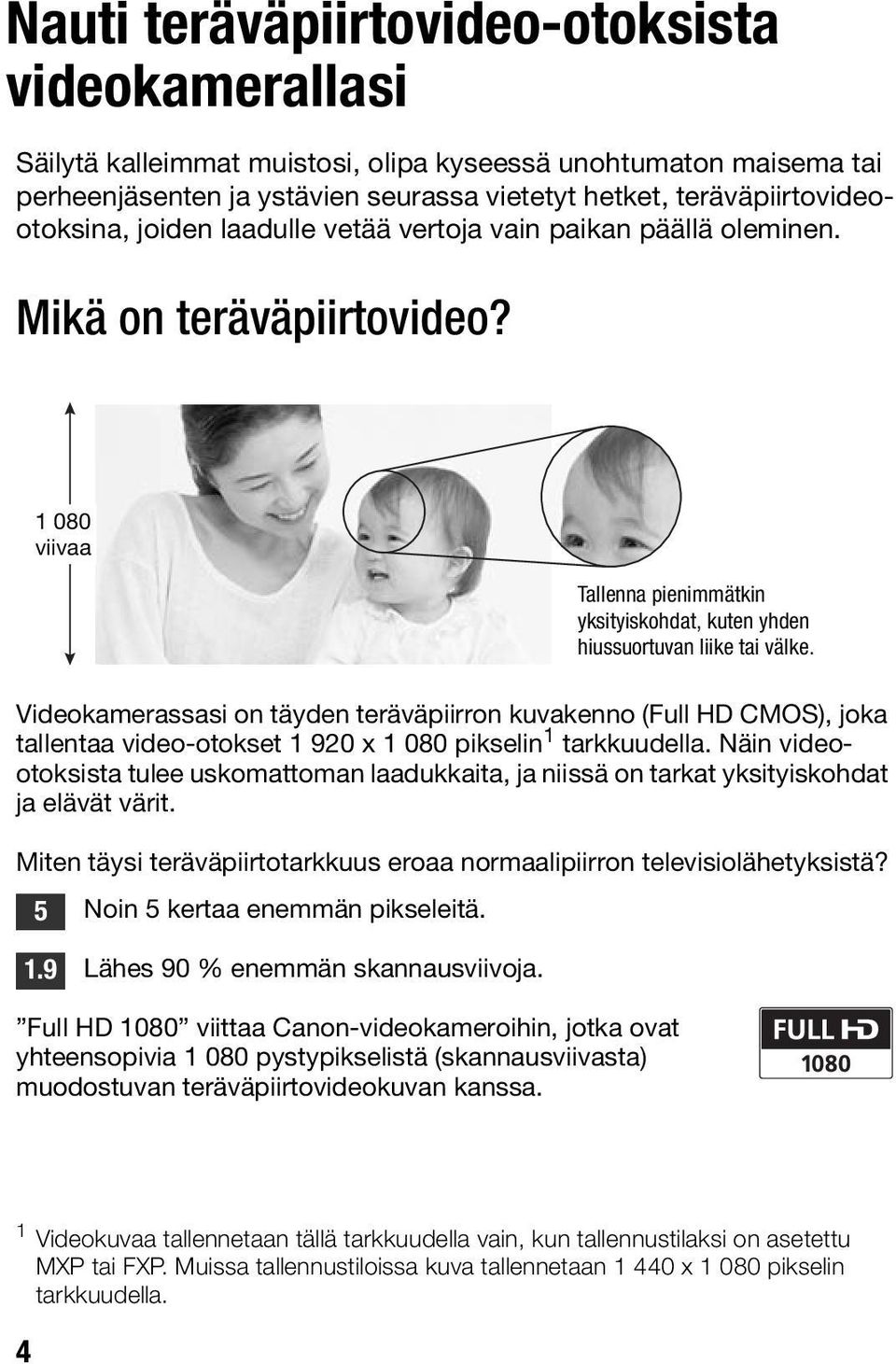

4 Nauti teräväpiirtovideo-otoksista videokamerallasi Säilytä kalleimmat muistosi, olipa kyseessä unohtumaton maisema tai perheenjäsenten ja ystävien seurassa vietetyt hetket, teräväpiirtovideootoksina, joiden laadulle vetää vertoja vain paikan päällä oleminen. Mikä on teräväpiirtovideo? viivaa Tallenna pienimmätkin yksityiskohdat, kuten yhden hiussuortuvan liike tai välke. Videokamerassasi on täyden teräväpiirron kuvakenno (Full HD CMOS), joka tallentaa video-otokset x pikselin 1 tarkkuudella. Näin videootoksista tulee uskomattoman laadukkaita, ja niissä on tarkat yksityiskohdat ja elävät värit. Miten täysi teräväpiirtotarkkuus eroaa normaalipiirron televisiolähetyksistä? 5 Noin 5 kertaa enemmän pikseleitä. 1.9 Lähes 90 % enemmän skannausviivoja. Full HD 1080 viittaa Canon-videokameroihin, jotka ovat yhteensopivia pystypikselistä (skannausviivasta) muodostuvan teräväpiirtovideokuvan kanssa. 1 Videokuvaa tallennetaan tällä tarkkuudella vain, kun tallennustilaksi on asetettu MXP tai FXP. Muissa tallennustiloissa kuva tallennetaan x pikselin tarkkuudella. 4

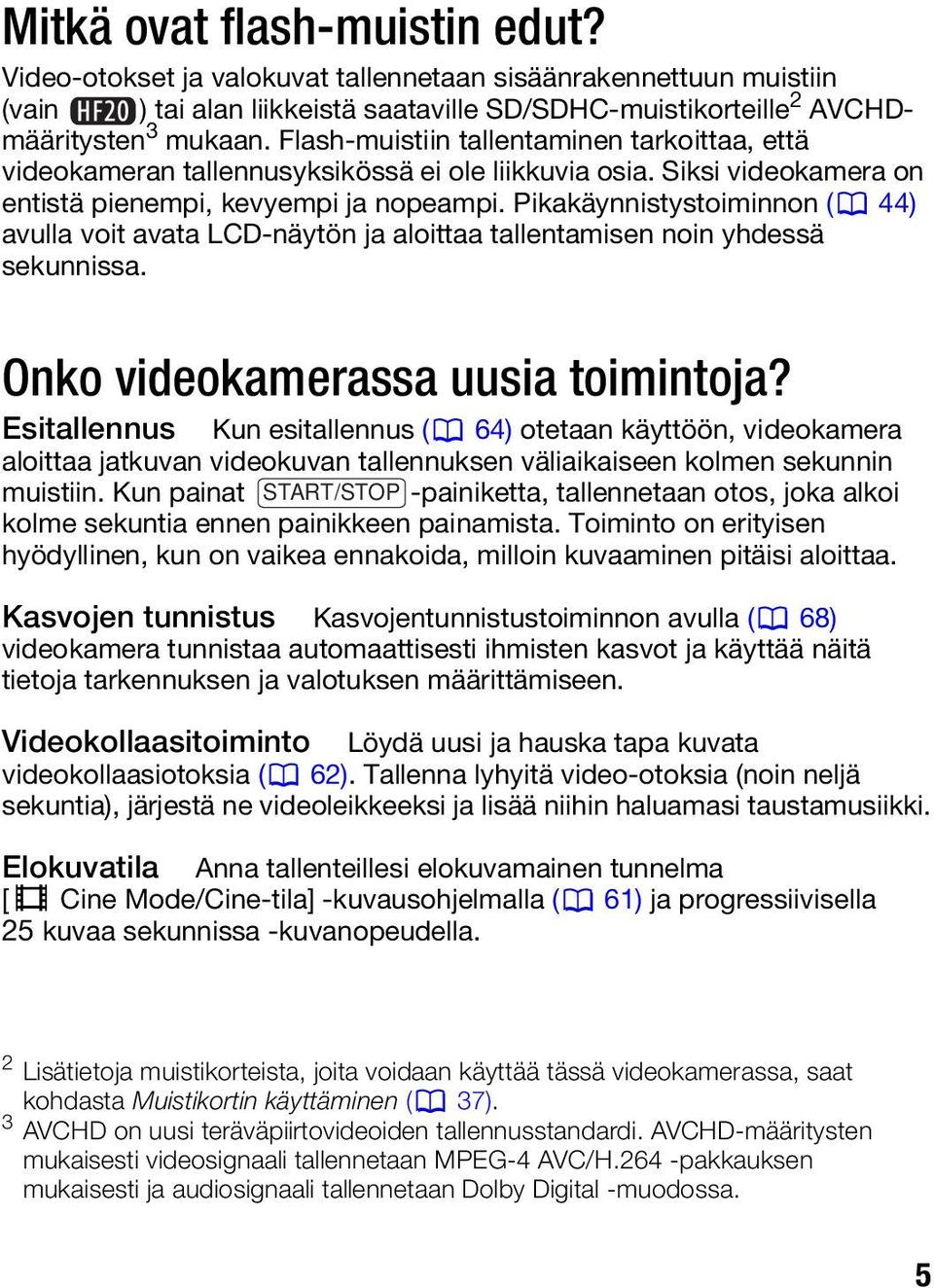

5 Mitkä ovat flash-muistin edut? Video-otokset ja valokuvat tallennetaan sisäänrakennettuun muistiin (vain ) tai alan liikkeistä saataville SD/SDHC-muistikorteille 2 AVCHDmääritysten 3 mukaan. Flash-muistiin tallentaminen tarkoittaa, että videokameran tallennusyksikössä ei ole liikkuvia osia. Siksi videokamera on entistä pienempi, kevyempi ja nopeampi. Pikakäynnistystoiminnon ( 44) avulla voit avata LCD-näytön ja aloittaa tallentamisen noin yhdessä sekunnissa. Onko videokamerassa uusia toimintoja? Esitallennus Kun esitallennus ( 64) otetaan käyttöön, videokamera aloittaa jatkuvan videokuvan tallennuksen väliaikaiseen kolmen sekunnin muistiin. Kun painat START/STOP -painiketta, tallennetaan otos, joka alkoi kolme sekuntia ennen painikkeen painamista. Toiminto on erityisen hyödyllinen, kun on vaikea ennakoida, milloin kuvaaminen pitäisi aloittaa. Kasvojen tunnistus Kasvojentunnistustoiminnon avulla ( 68) videokamera tunnistaa automaattisesti ihmisten kasvot ja käyttää näitä tietoja tarkennuksen ja valotuksen määrittämiseen. Videokollaasitoiminto Löydä uusi ja hauska tapa kuvata videokollaasiotoksia ( 62). Tallenna lyhyitä video-otoksia (noin neljä sekuntia), järjestä ne videoleikkeeksi ja lisää niihin haluamasi taustamusiikki. Elokuvatila Anna tallenteillesi elokuvamainen tunnelma [ Cine Mode/Cine-tila] -kuvausohjelmalla ( 61) ja progressiivisella 25 kuvaa sekunnissa -kuvanopeudella. 2 Lisätietoja muistikorteista, joita voidaan käyttää tässä videokamerassa, saat kohdasta Muistikortin käyttäminen ( 37). 3 AVCHD on uusi teräväpiirtovideoiden tallennusstandardi. AVCHD-määritysten mukaisesti videosignaali tallennetaan MPEG-4 AVC/H.264 -pakkauksen mukaisesti ja audiosignaali tallennetaan Dolby Digital -muodossa. 5

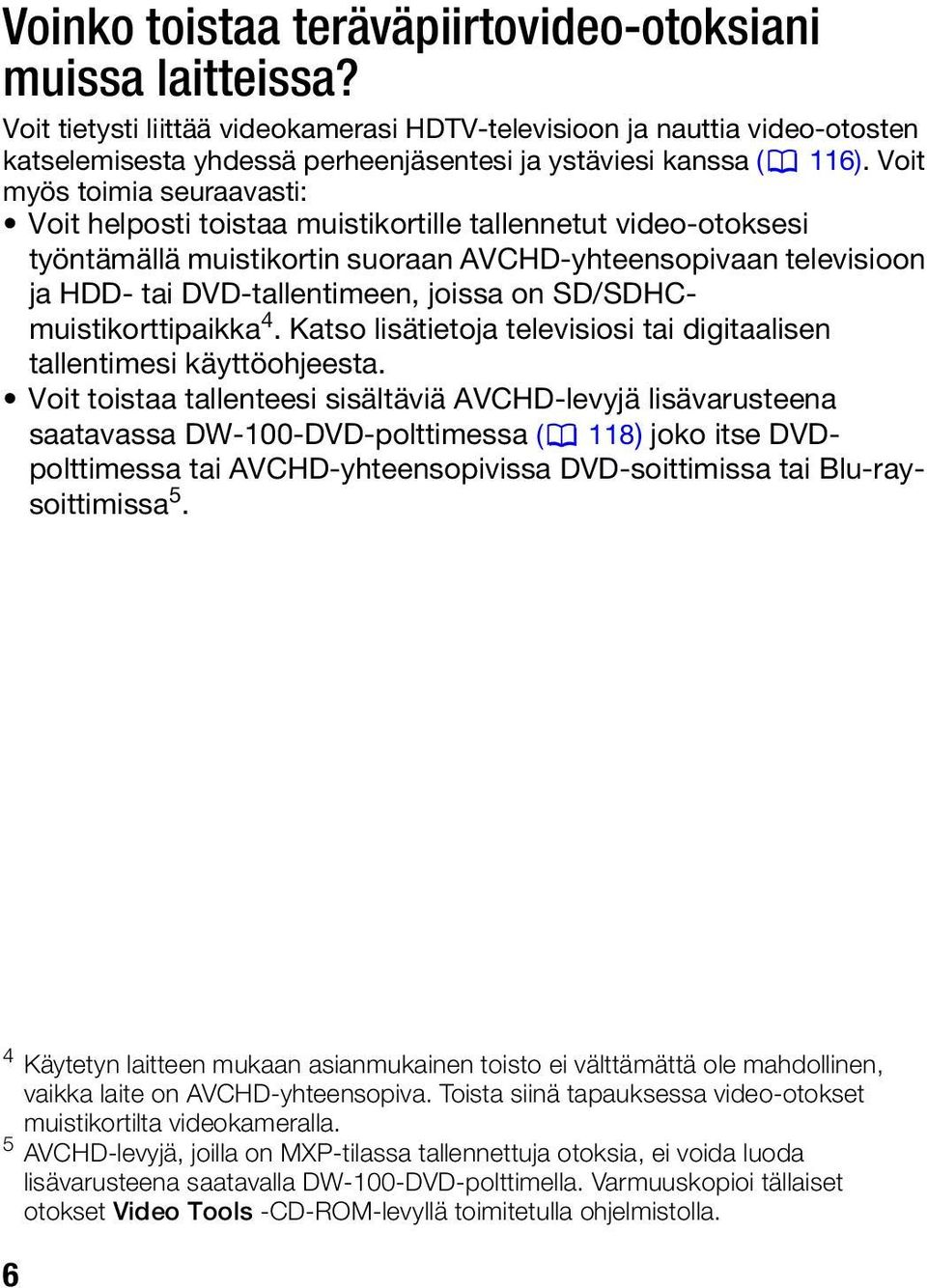

6 Voinko toistaa teräväpiirtovideo-otoksiani muissa laitteissa? Voit tietysti liittää videokamerasi HDTV-televisioon ja nauttia video-otosten katselemisesta yhdessä perheenjäsentesi ja ystäviesi kanssa ( 116). Voit myös toimia seuraavasti: Voit helposti toistaa muistikortille tallennetut video-otoksesi työntämällä muistikortin suoraan AVCHD-yhteensopivaan televisioon ja HDD- tai DVD-tallentimeen, joissa on SD/SDHCmuistikorttipaikka 4. Katso lisätietoja televisiosi tai digitaalisen tallentimesi käyttöohjeesta. Voit toistaa tallenteesi sisältäviä AVCHD-levyjä lisävarusteena saatavassa DW-100-DVD-polttimessa ( 118) joko itse DVDpolttimessa tai AVCHD-yhteensopivissa DVD-soittimissa tai Blu-raysoittimissa 5. 4 Käytetyn laitteen mukaan asianmukainen toisto ei välttämättä ole mahdollinen, vaikka laite on AVCHD-yhteensopiva. Toista siinä tapauksessa video-otokset muistikortilta videokameralla. 5 AVCHD-levyjä, joilla on MXP-tilassa tallennettuja otoksia, ei voida luoda lisävarusteena saatavalla DW-100-DVD-polttimella. Varmuuskopioi tällaiset otokset Video Tools -CD-ROM-levyllä toimitetulla ohjelmistolla. 6

7 7

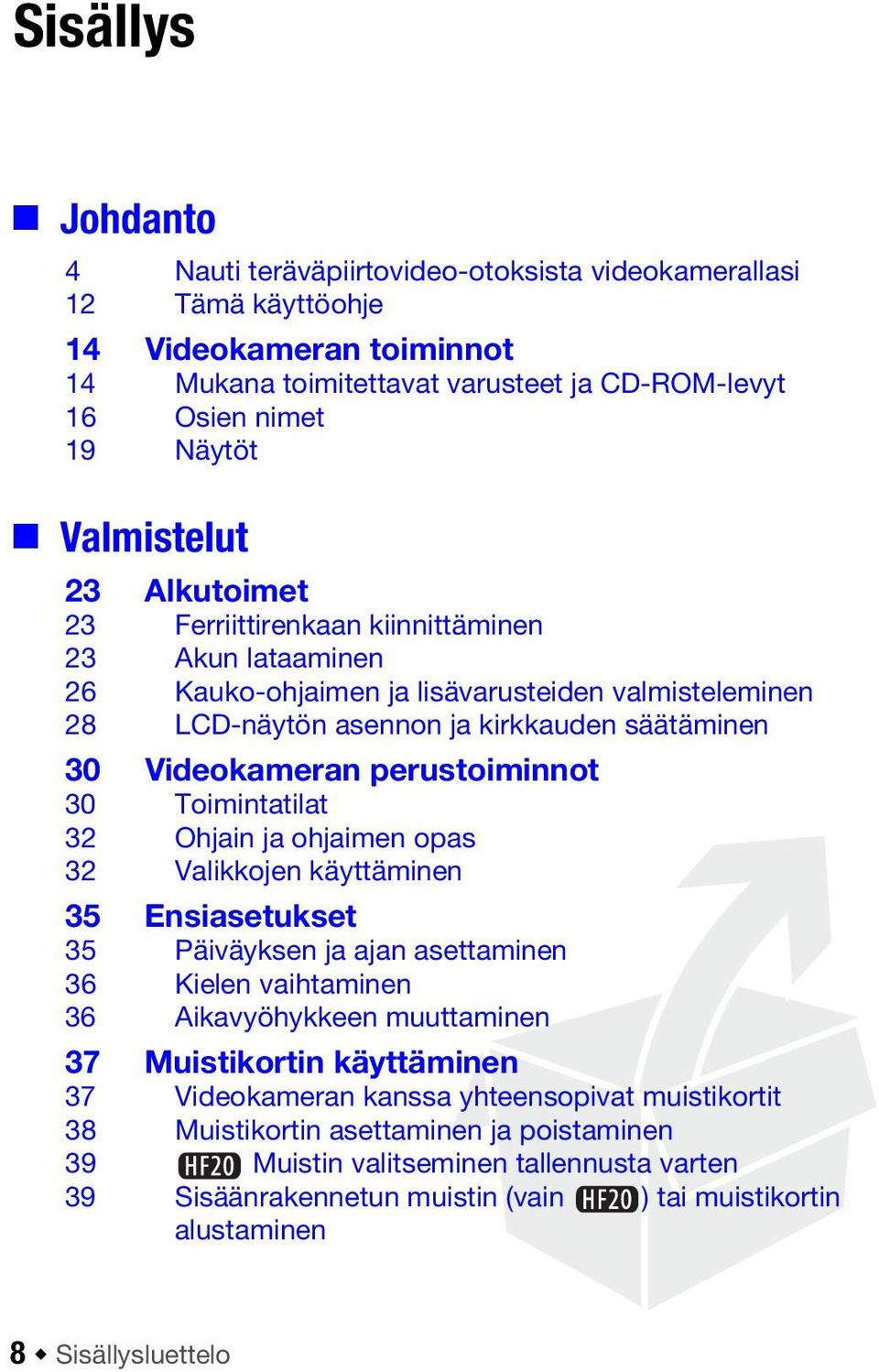

8 Sisällys Johdanto 4 Nauti teräväpiirtovideo-otoksista videokamerallasi 12 Tämä käyttöohje 14 Videokameran toiminnot 14 Mukana toimitettavat varusteet ja CD-ROM-levyt 16 Osien nimet 19 Näytöt Valmistelut 23 Alkutoimet 23 Ferriittirenkaan kiinnittäminen 23 Akun lataaminen 26 Kauko-ohjaimen ja lisävarusteiden valmisteleminen 28 LCD-näytön asennon ja kirkkauden säätäminen 30 Videokameran perustoiminnot 30 Toimintatilat 32 Ohjain ja ohjaimen opas 32 Valikkojen käyttäminen 35 Ensiasetukset 35 Päiväyksen ja ajan asettaminen 36 Kielen vaihtaminen 36 Aikavyöhykkeen muuttaminen 37 Muistikortin käyttäminen 37 Videokameran kanssa yhteensopivat muistikortit 38 Muistikortin asettaminen ja poistaminen 39 Muistin valitseminen tallennusta varten 39 Sisäänrakennetun muistin (vain ) tai muistikortin alustaminen 8 Sisällysluettelo

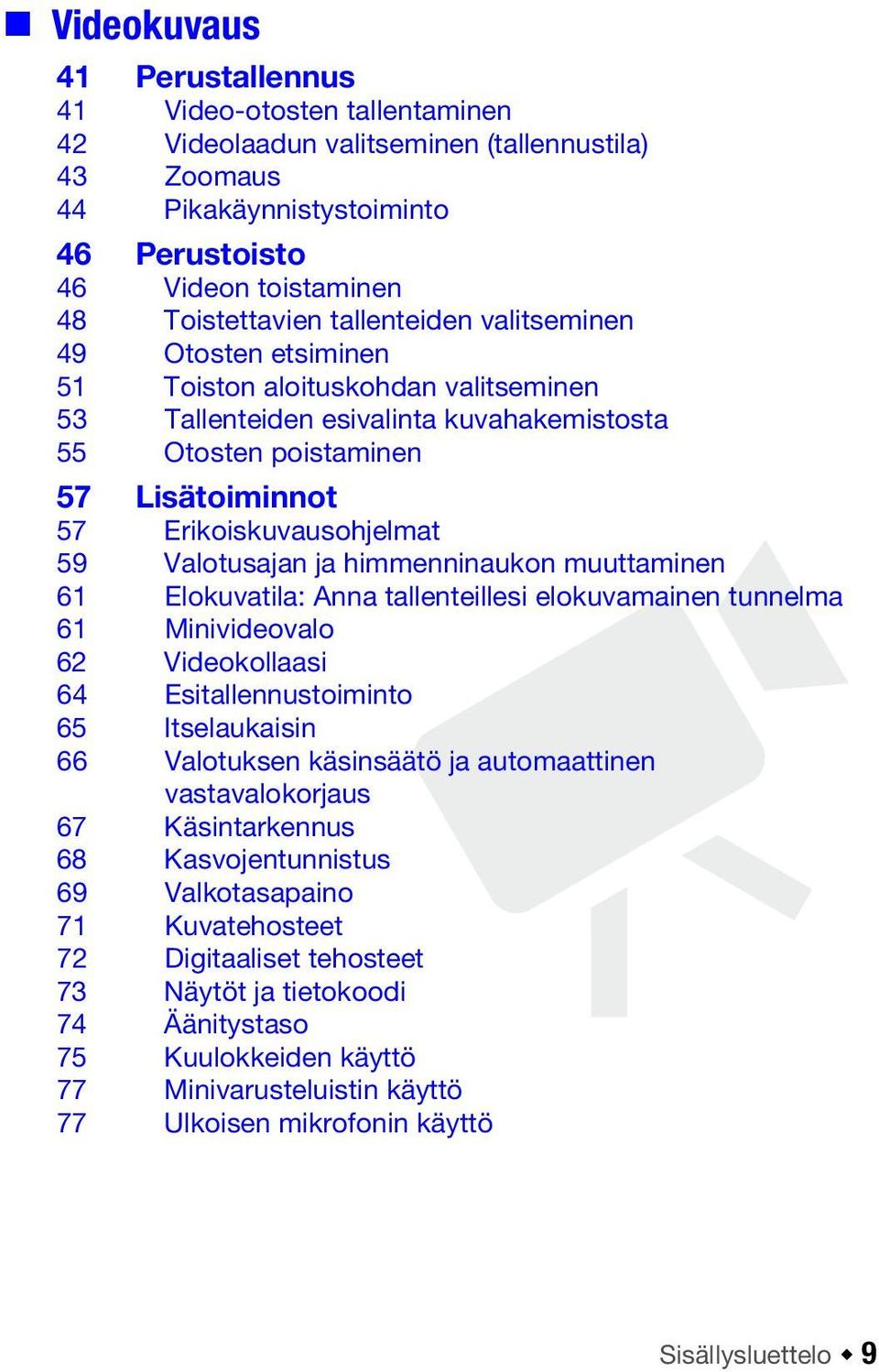

9 Videokuvaus 41 Perustallennus 41 Video-otosten tallentaminen 42 Videolaadun valitseminen (tallennustila) 43 Zoomaus 44 Pikakäynnistystoiminto 46 Perustoisto 46 Videon toistaminen 48 Toistettavien tallenteiden valitseminen 49 Otosten etsiminen 51 Toiston aloituskohdan valitseminen 53 Tallenteiden esivalinta kuvahakemistosta 55 Otosten poistaminen 57 Lisätoiminnot 57 Erikoiskuvausohjelmat 59 Valotusajan ja himmenninaukon muuttaminen 61 Elokuvatila: Anna tallenteillesi elokuvamainen tunnelma 61 Minivideovalo 62 Videokollaasi 64 Esitallennustoiminto 65 Itselaukaisin 66 Valotuksen käsinsäätö ja automaattinen vastavalokorjaus 67 Käsintarkennus 68 Kasvojentunnistus 69 Valkotasapaino 71 Kuvatehosteet 72 Digitaaliset tehosteet 73 Näytöt ja tietokoodi 74 Äänitystaso 75 Kuulokkeiden käyttö 77 Minivarusteluistin käyttö 77 Ulkoisen mikrofonin käyttö Sisällysluettelo 9

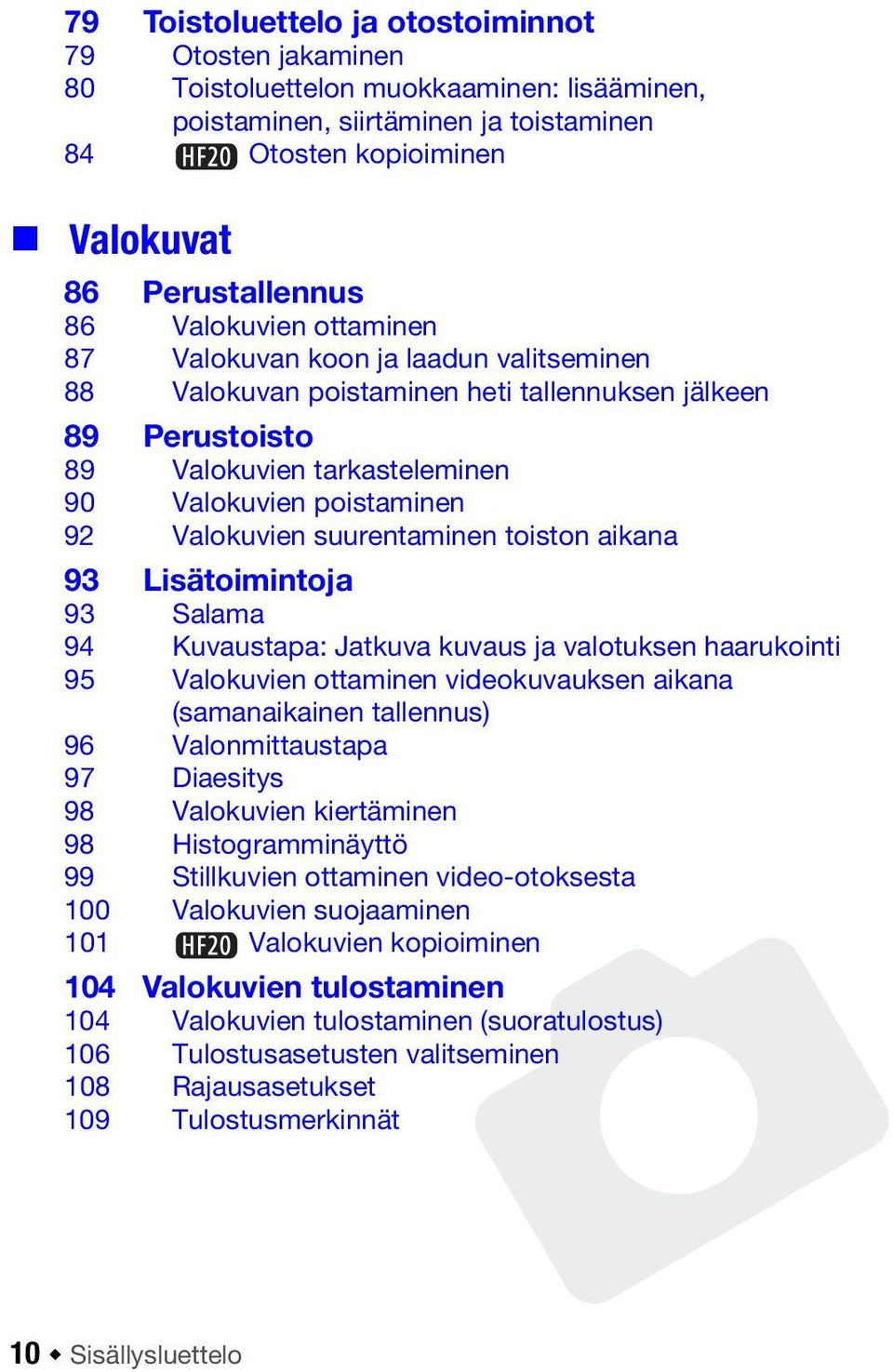

10 79 Toistoluettelo ja otostoiminnot 79 Otosten jakaminen 80 Toistoluettelon muokkaaminen: lisääminen, poistaminen, siirtäminen ja toistaminen 84 Otosten kopioiminen Valokuvat 86 Perustallennus 86 Valokuvien ottaminen 87 Valokuvan koon ja laadun valitseminen 88 Valokuvan poistaminen heti tallennuksen jälkeen 89 Perustoisto 89 Valokuvien tarkasteleminen 90 Valokuvien poistaminen 92 Valokuvien suurentaminen toiston aikana 93 Lisätoimintoja 93 Salama 94 Kuvaustapa: Jatkuva kuvaus ja valotuksen haarukointi 95 Valokuvien ottaminen videokuvauksen aikana (samanaikainen tallennus) 96 Valonmittaustapa 97 Diaesitys 98 Valokuvien kiertäminen 98 Histogramminäyttö 99 Stillkuvien ottaminen video-otoksesta 100 Valokuvien suojaaminen 101 Valokuvien kopioiminen 104 Valokuvien tulostaminen 104 Valokuvien tulostaminen (suoratulostus) 106 Tulostusasetusten valitseminen 108 Rajausasetukset 109 Tulostusmerkinnät 10 Sisällysluettelo

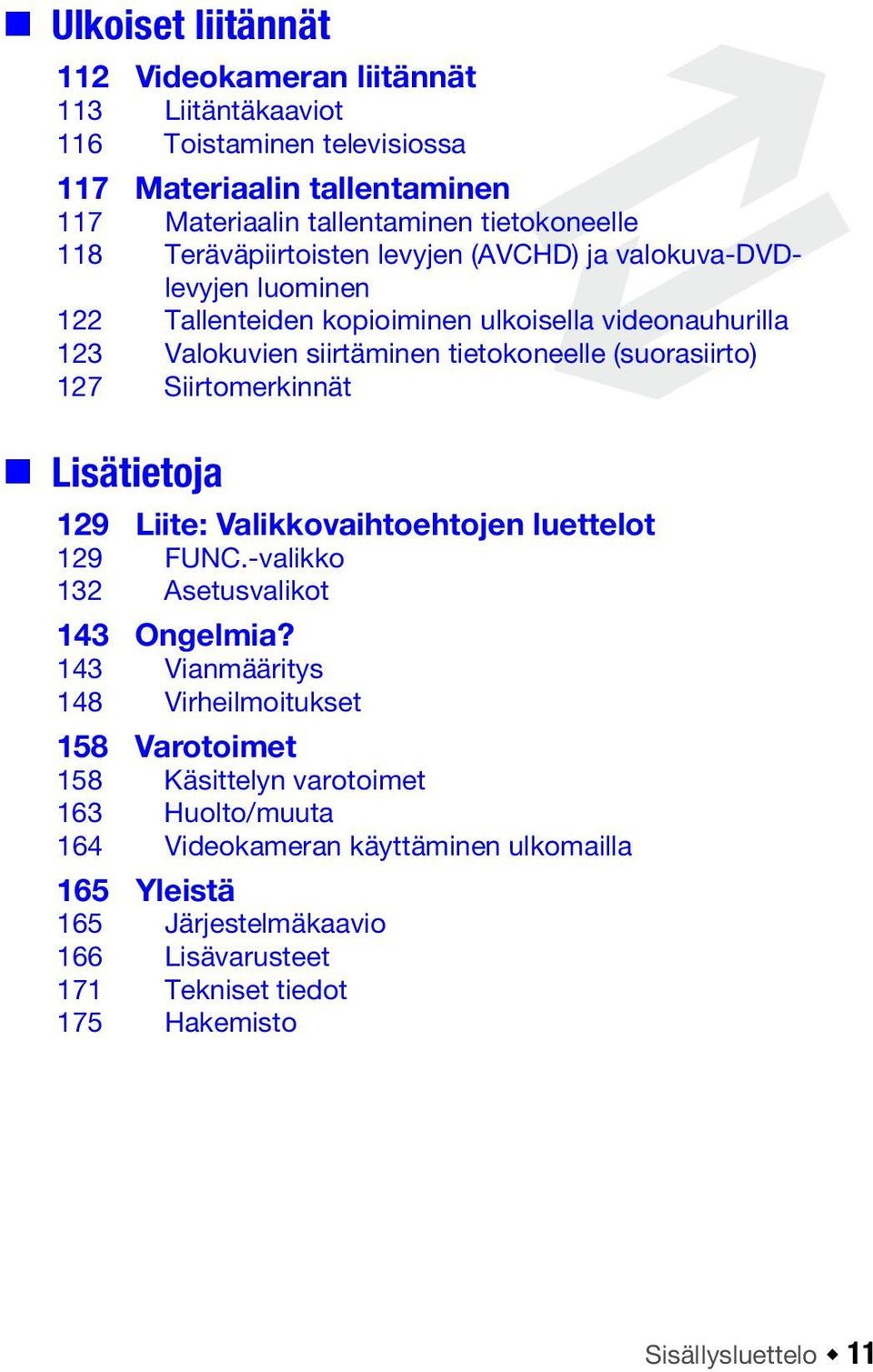

11 Ulkoiset liitännät 112 Videokameran liitännät 113 Liitäntäkaaviot 116 Toistaminen televisiossa 117 Materiaalin tallentaminen 117 Materiaalin tallentaminen tietokoneelle 118 Teräväpiirtoisten levyjen (AVCHD) ja valokuva-dvdlevyjen luominen 122 Tallenteiden kopioiminen ulkoisella videonauhurilla 123 Valokuvien siirtäminen tietokoneelle (suorasiirto) 127 Siirtomerkinnät Lisätietoja 129 Liite: Valikkovaihtoehtojen luettelot 129 FUNC.-valikko 132 Asetusvalikot 143 Ongelmia? 143 Vianmääritys 148 Virheilmoitukset 158 Varotoimet 158 Käsittelyn varotoimet 163 Huolto/muuta 164 Videokameran käyttäminen ulkomailla 165 Yleistä 165 Järjestelmäkaavio 166 Lisävarusteet 171 Tekniset tiedot 175 Hakemisto Sisällysluettelo 11

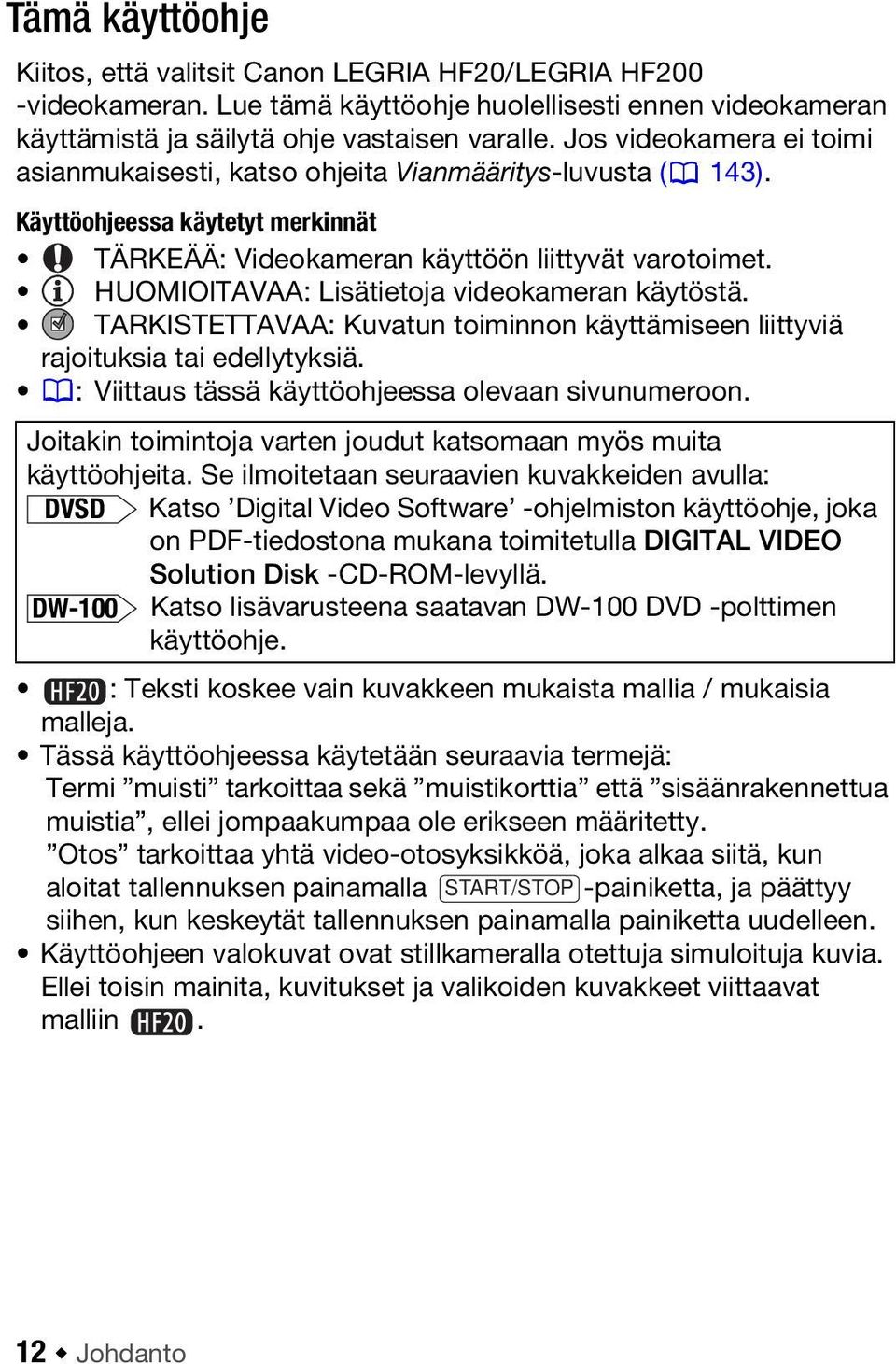

12 Tämä käyttöohje Kiitos, että valitsit Canon LEGRIA HF20/LEGRIA HF200 -videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamera ei toimi asianmukaisesti, katso ohjeita Vianmääritys-luvusta ( 143). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMIOITAVAA: Lisätietoja videokameran käytöstä. TARKISTETTAVAA: Kuvatun toiminnon käyttämiseen liittyviä rajoituksia tai edellytyksiä. : Viittaus tässä käyttöohjeessa olevaan sivunumeroon. Joitakin toimintoja varten joudut katsomaan myös muita käyttöohjeita. Se ilmoitetaan seuraavien kuvakkeiden avulla: DVSD Katso Digital Video Software -ohjelmiston käyttöohje, joka on PDF-tiedostona mukana toimitetulla DIGITAL VIDEO Solution Disk -CD-ROM-levyllä. DW-100 Katso lisävarusteena saatavan DW-100 DVD -polttimen käyttöohje. : Teksti koskee vain kuvakkeen mukaista mallia / mukaisia malleja. Tässä käyttöohjeessa käytetään seuraavia termejä: Termi muisti tarkoittaa sekä muistikorttia että sisäänrakennettua muistia, ellei jompaakumpaa ole erikseen määritetty. Otos tarkoittaa yhtä video-otosyksikköä, joka alkaa siitä, kun aloitat tallennuksen painamalla START/STOP -painiketta, ja päättyy siihen, kun keskeytät tallennuksen painamalla painiketta uudelleen. Käyttöohjeen valokuvat ovat stillkameralla otettuja simuloituja kuvia. Ellei toisin mainita, kuvitukset ja valikoiden kuvakkeet viittaavat malliin. 12 Johdanto

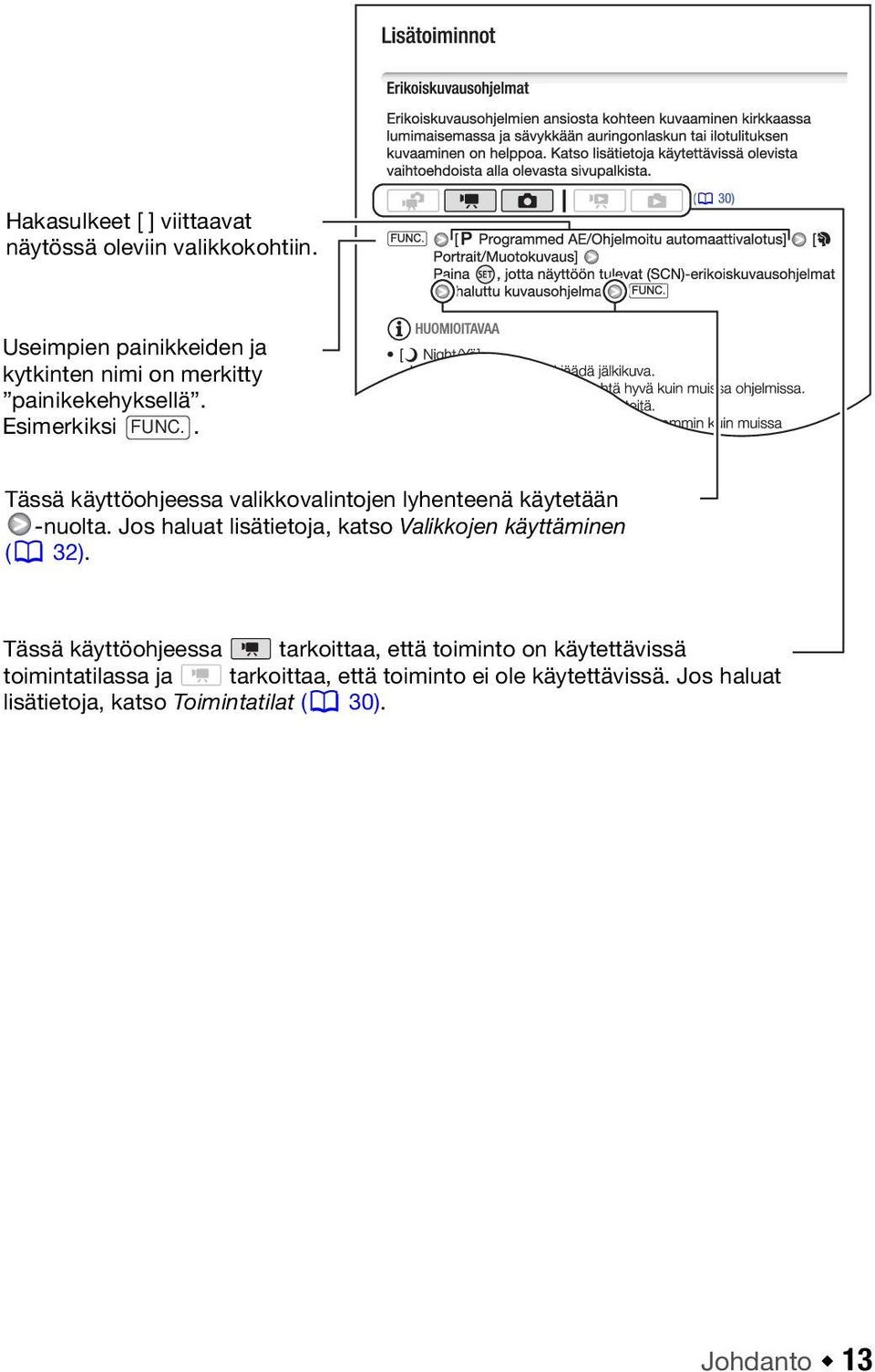

13 Hakasulkeet [ ] viittaavat näytössä oleviin valikkokohtiin. Useimpien painikkeiden ja kytkinten nimi on merkitty painikekehyksellä. Esimerkiksi FUNC.. Tässä käyttöohjeessa valikkovalintojen lyhenteenä käytetään -nuolta. Jos haluat lisätietoja, katso Valikkojen käyttäminen ( 32). Tässä käyttöohjeessa tarkoittaa, että toiminto on käytettävissä toimintatilassa ja tarkoittaa, että toiminto ei ole käytettävissä. Jos haluat lisätietoja, katso Toimintatilat ( 30). Johdanto 13

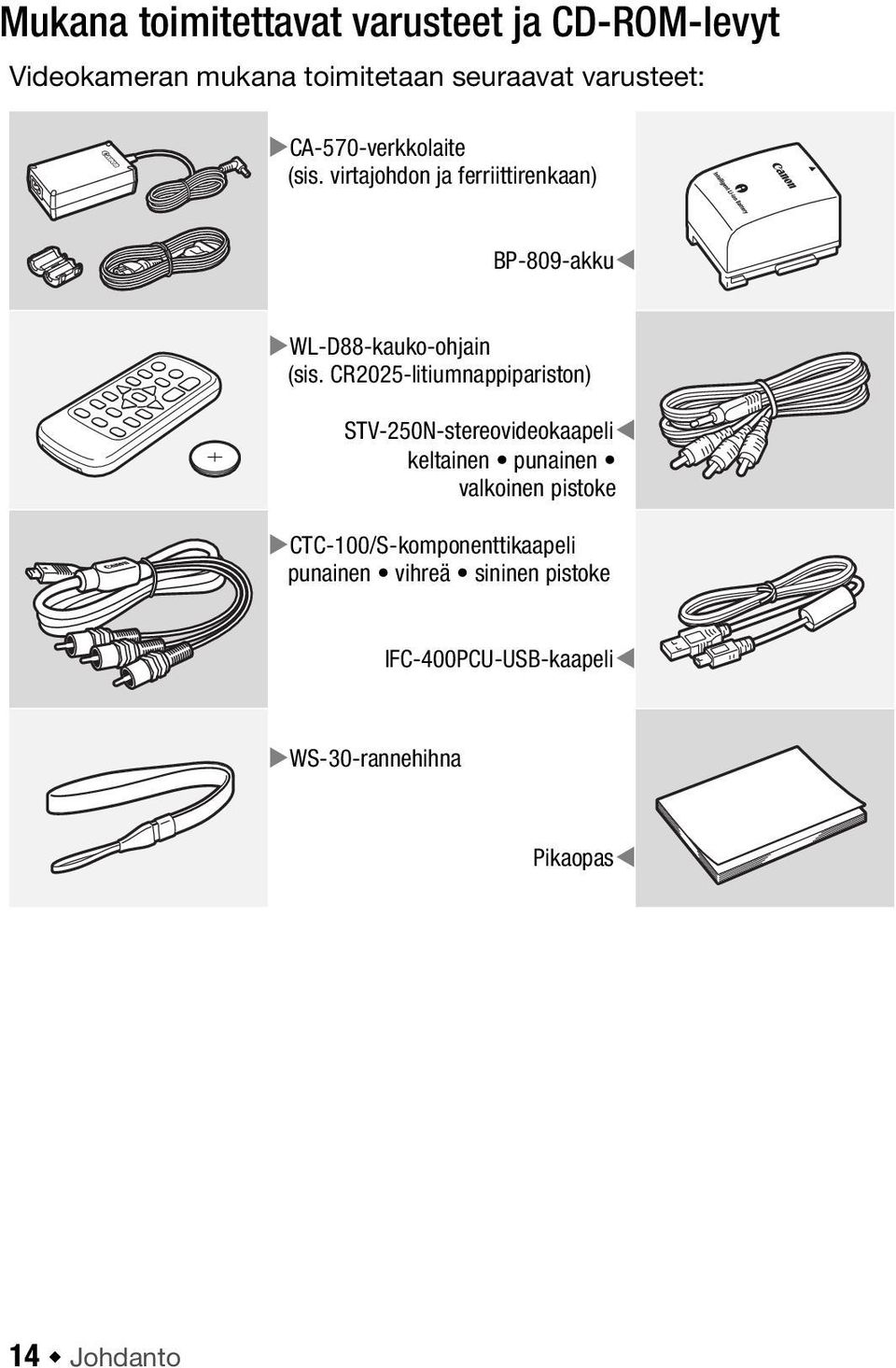

14 Videokameran toiminnot Mukana toimitettavat varusteet ja CD-ROM-levyt Videokameran mukana toimitetaan seuraavat varusteet: CA-570-verkkolaite (sis. virtajohdon ja ferriittirenkaan) BP-809-akku WL-D88-kauko-ohjain (sis. CR2025-litiumnappipariston) STV-250N-stereovideokaapeli keltainen punainen valkoinen pistoke CTC-100/S-komponenttikaapeli punainen vihreä sininen pistoke IFC-400PCU-USB-kaapeli WS-30-rannehihna Pikaopas 14 Johdanto

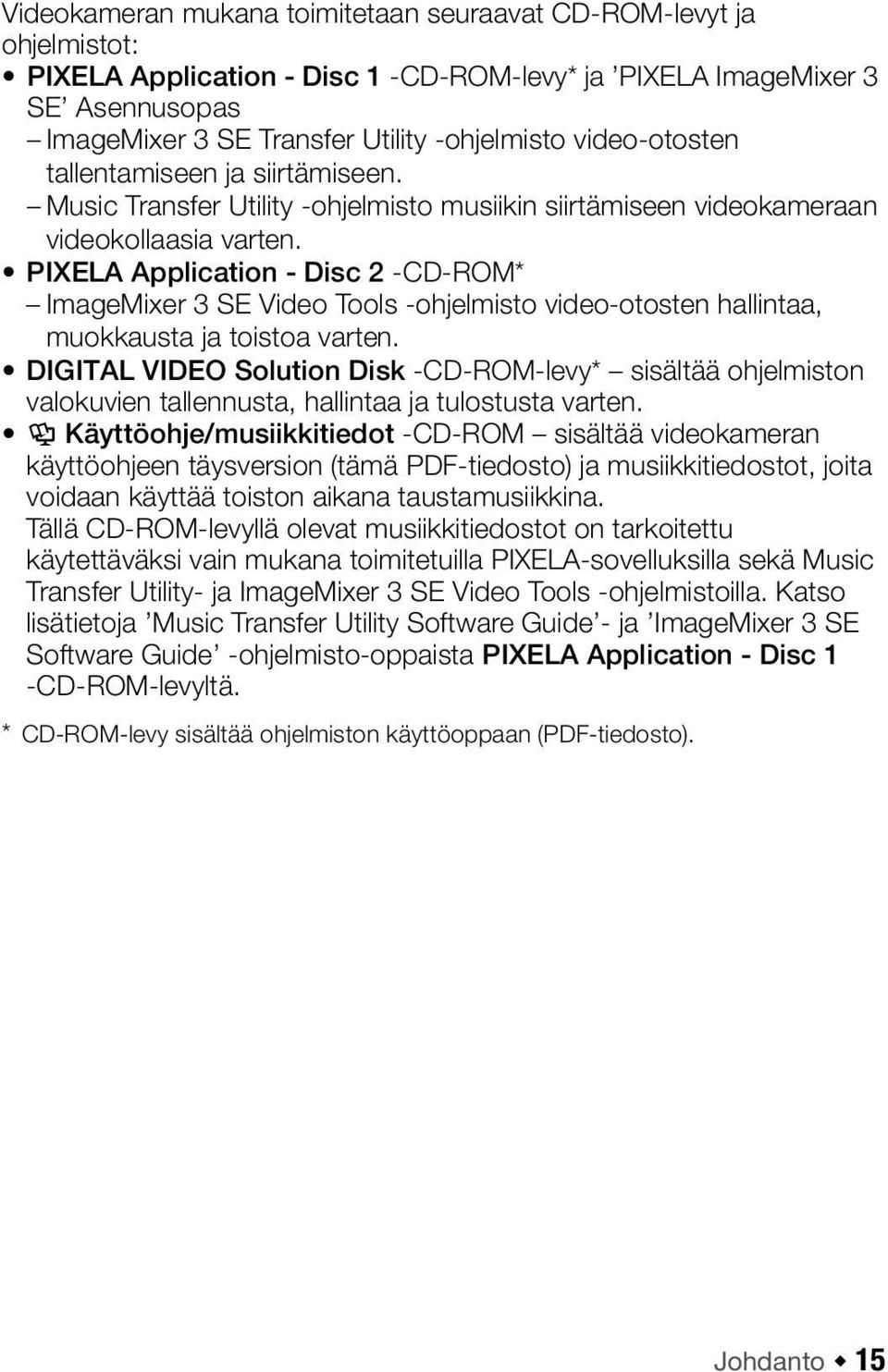

15 Videokameran mukana toimitetaan seuraavat CD-ROM-levyt ja ohjelmistot: PIXELA Application - Disc 1 -CD-ROM-levy* ja PIXELA ImageMixer 3 SE Asennusopas ImageMixer 3 SE Transfer Utility -ohjelmisto video-otosten tallentamiseen ja siirtämiseen. Music Transfer Utility -ohjelmisto musiikin siirtämiseen videokameraan videokollaasia varten. PIXELA Application - Disc 2 -CD-ROM* ImageMixer 3 SE Video Tools -ohjelmisto video-otosten hallintaa, muokkausta ja toistoa varten. DIGITAL VIDEO Solution Disk -CD-ROM-levy* sisältää ohjelmiston valokuvien tallennusta, hallintaa ja tulostusta varten. Käyttöohje/musiikkitiedot -CD-ROM sisältää videokameran käyttöohjeen täysversion (tämä PDF-tiedosto) ja musiikkitiedostot, joita voidaan käyttää toiston aikana taustamusiikkina. Tällä CD-ROM-levyllä olevat musiikkitiedostot on tarkoitettu käytettäväksi vain mukana toimitetuilla PIXELA-sovelluksilla sekä Music Transfer Utility- ja ImageMixer 3 SE Video Tools -ohjelmistoilla. Katso lisätietoja Music Transfer Utility Software Guide - ja ImageMixer 3 SE Software Guide -ohjelmisto-oppaista PIXELA Application - Disc 1 -CD-ROM-levyltä. * CD-ROM-levy sisältää ohjelmiston käyttöoppaan (PDF-tiedosto). Johdanto 15

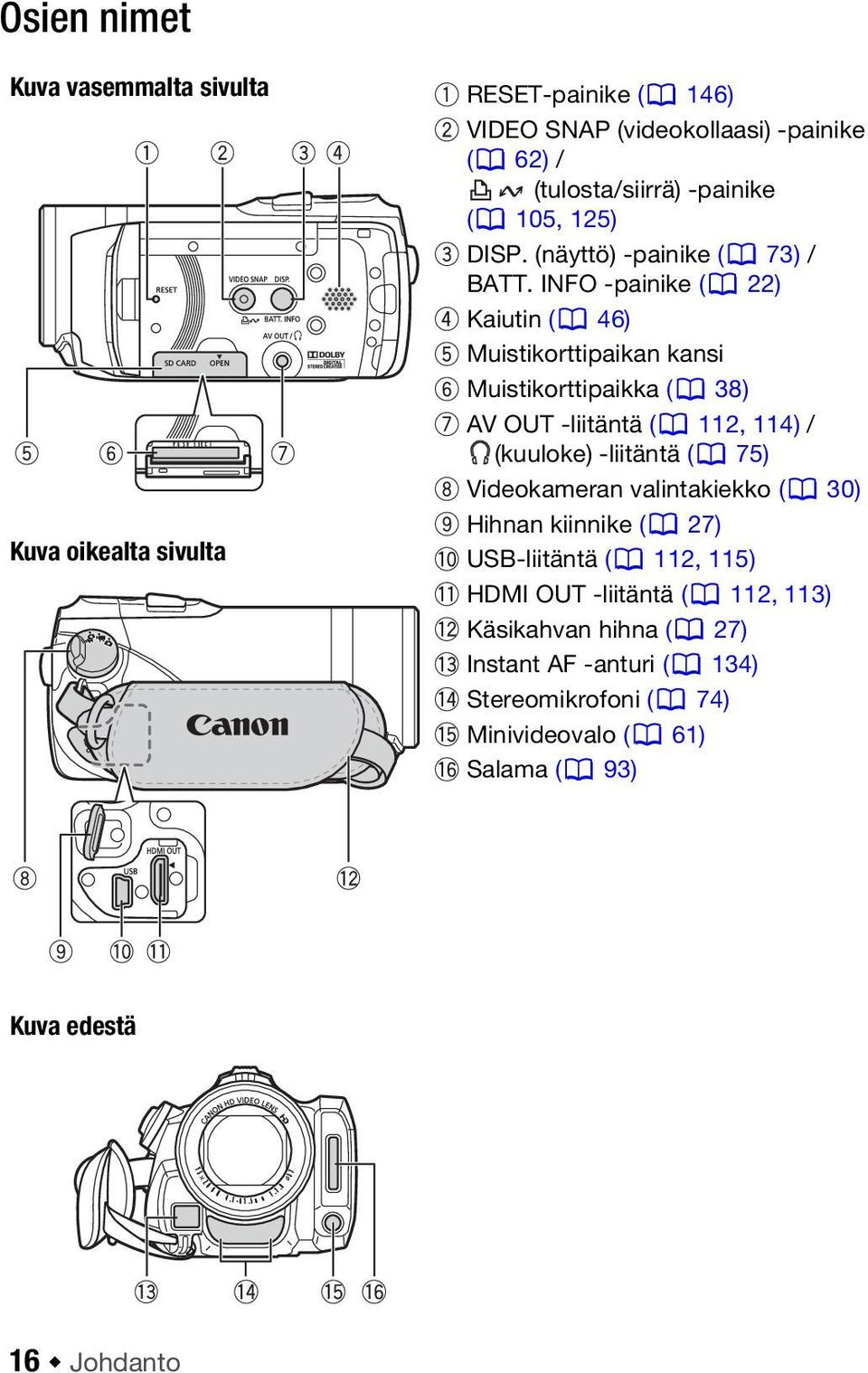

16 Osien nimet Kuva vasemmalta sivulta Kuva oikealta sivulta RESET-painike ( 146) VIDEO SNAP (videokollaasi) -painike ( 62) / (tulosta/siirrä) -painike ( 105, 125) DISP. (näyttö) -painike ( 73) / BATT. INFO -painike ( 22) Kaiutin ( 46) Muistikorttipaikan kansi Muistikorttipaikka ( 38) AV OUT -liitäntä ( 112, 114) / (kuuloke) -liitäntä ( 75) Videokameran valintakiekko ( 30) Hihnan kiinnike ( 27) USB-liitäntä ( 112, 115) HDMI OUT -liitäntä ( 112, 113) Käsikahvan hihna ( 27) Instant AF -anturi ( 134) Stereomikrofoni ( 74) Minivideovalo ( 61) Salama ( 93) Kuva edestä 16 Johdanto

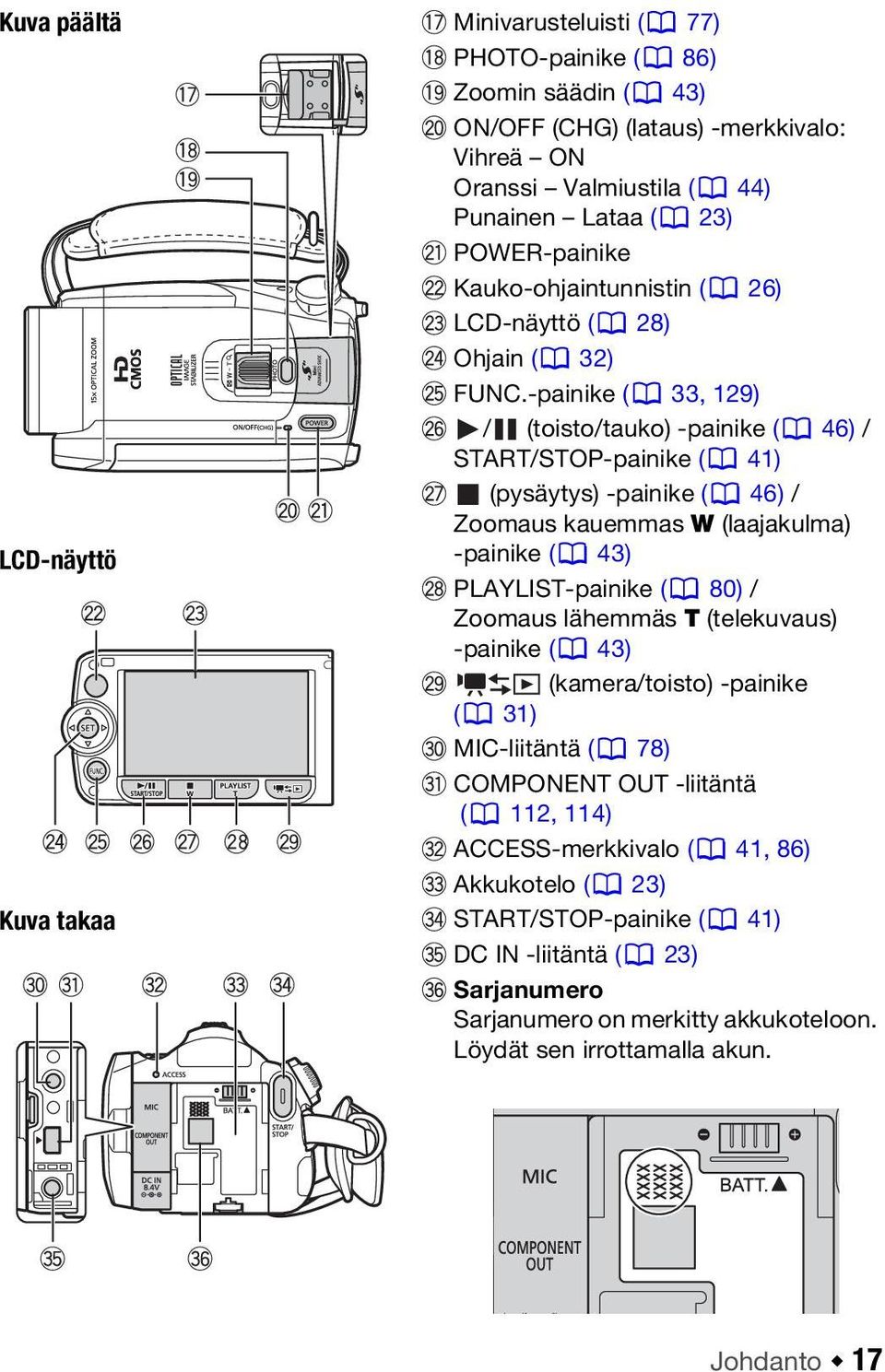

17 Kuva päältä LCD-näyttö Kuva takaa Minivarusteluisti ( 77) PHOTO-painike ( 86) Zoomin säädin ( 43) ON/OFF (CHG) (lataus) -merkkivalo: Vihreä ON Oranssi Valmiustila ( 44) Punainen Lataa ( 23) POWER-painike Kauko-ohjaintunnistin ( 26) LCD-näyttö ( 28) Ohjain ( 32) FUNC.-painike ( 33, 129) / (toisto/tauko) -painike ( 46) / START/STOP-painike ( 41) (pysäytys) -painike ( 46) / Zoomaus kauemmas W (laajakulma) -painike ( 43) PLAYLIST-painike ( 80) / Zoomaus lähemmäs T (telekuvaus) -painike ( 43) (kamera/toisto) -painike ( 31) MIC-liitäntä ( 78) COMPONENT OUT -liitäntä ( 112, 114) ACCESS-merkkivalo ( 41, 86) Akkukotelo ( 23) START/STOP-painike ( 41) DC IN -liitäntä ( 23) Sarjanumero Sarjanumero on merkitty akkukoteloon. Löydät sen irrottamalla akun. Johdanto 17

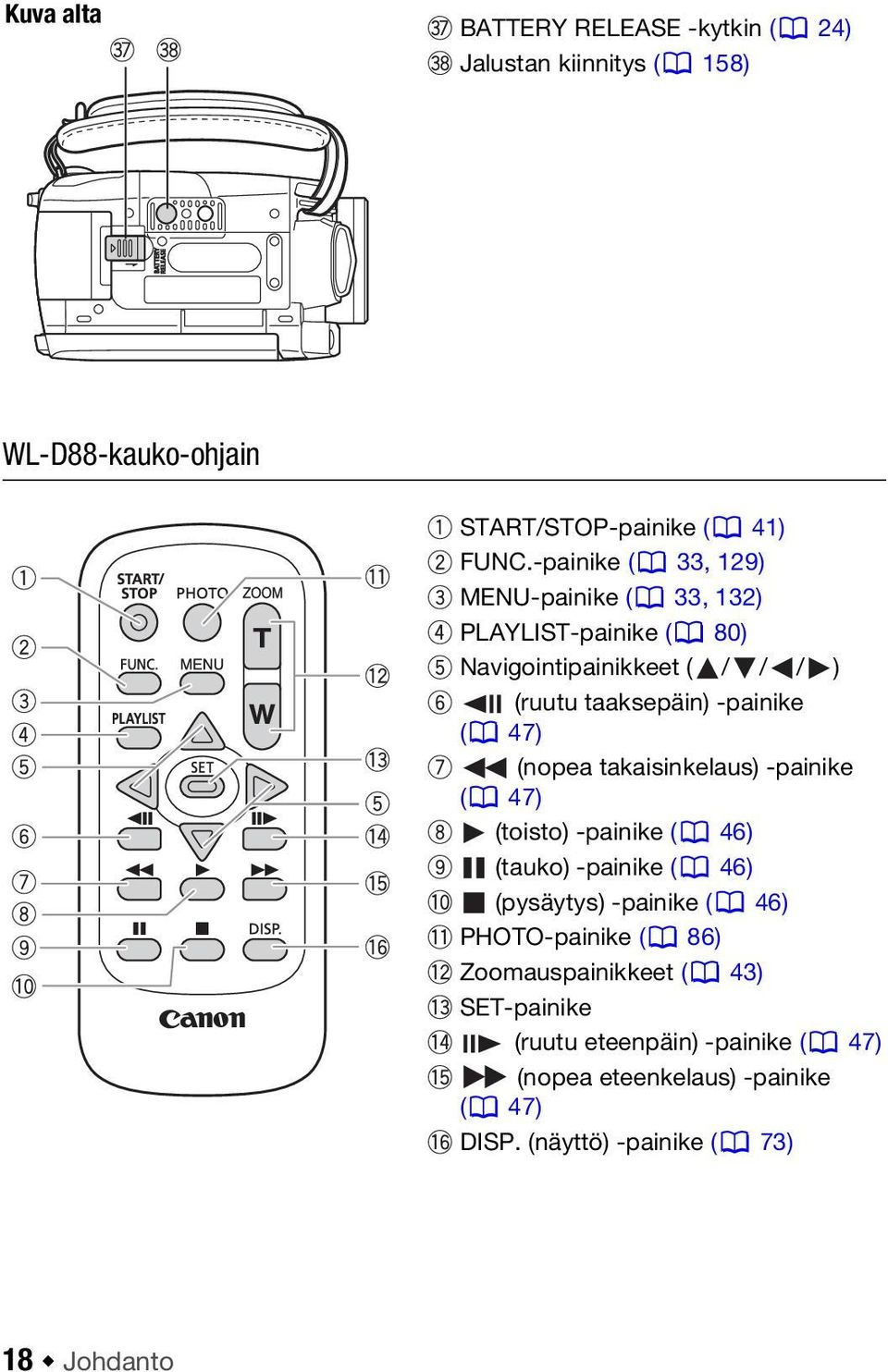

18 Kuva alta BATTERY RELEASE -kytkin ( 24) Jalustan kiinnitys ( 158) WL-D88-kauko-ohjain START/STOP-painike ( 41) FUNC.-painike ( 33, 129) MENU-painike ( 33, 132) PLAYLIST-painike ( 80) Navigointipainikkeet ( / / / ) (ruutu taaksepäin) -painike ( 47) (nopea takaisinkelaus) -painike ( 47) (toisto) -painike ( 46) (tauko) -painike ( 46) (pysäytys) -painike ( 46) PHOTO-painike ( 86) Zoomauspainikkeet ( 43) SET-painike (ruutu eteenpäin) -painike ( 47) (nopea eteenkelaus) -painike ( 47) DISP. (näyttö) -painike ( 73) 18 Johdanto

19 Näytöt Video-otosten tallentaminen Toimintatila ( 30) Kuvausohjelma ( 57, 59, 61) Valkotasapaino ( 69) Kuvatehoste ( 71) Digitaalinen tehoste ( 72) Tallennustila ( 42) Kuvan laatu/koko (samanaikainen tallennus) ( 95) Kauko-ohjaintunnistin pois käytöstä ( 139) Mikrofonin vaimennin ( 135) Esitallennus ( 64) Muistitoiminto ( 22) Instant AF -tarkennus ( 134), MF-käsintarkennus ( 67) Jäljellä oleva akun käyttöaika ( 22) Tallennuksen/toiston aikana: Otoslaskuri (tunnit : minuutit : sekunnit) Tallennuksen taukotilassa: otosten kokonaismäärä Jäljellä oleva tallennusaika Muistikortilla Sisäänrakennetussa muistissa Kuvanvakain ( 134) Progressiivinen 25 kuvaa sekunnissa -kuvanopeus ( 22, 61) Kasvojentunnistus ( 68) Tuulisuoja pois käytöstä ( 135) x.v.colour TM ( 132) Äänitystason ilmaisin ( 74) Minivarusteluisti ( 77) Kuulokelähtö ( 75) Vaakatason osoitin ( 136) Vastavalokorjaus ( 67) Minivideovalo ( 61) Johdanto 19

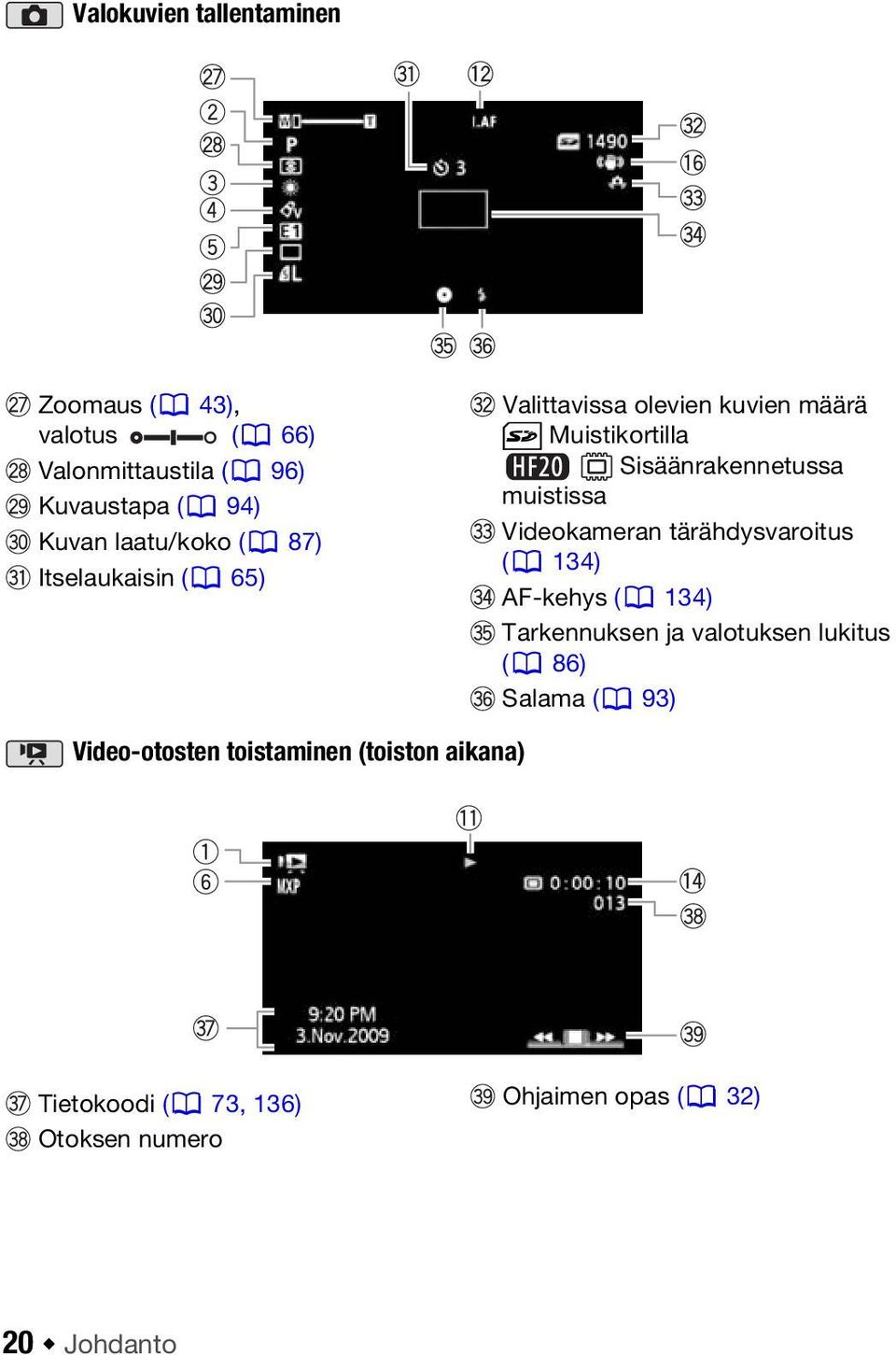

20 Valokuvien tallentaminen Zoomaus ( 43), valotus ( 66) Valonmittaustila ( 96) Kuvaustapa ( 94) Kuvan laatu/koko ( 87) Itselaukaisin ( 65) Valittavissa olevien kuvien määrä Muistikortilla Sisäänrakennetussa muistissa Videokameran tärähdysvaroitus ( 134) AF-kehys ( 134) Tarkennuksen ja valotuksen lukitus ( 86) Salama ( 93) Video-otosten toistaminen (toiston aikana) Tietokoodi ( 73, 136) Otoksen numero Ohjaimen opas ( 32) 20 Johdanto

21 Valokuvien tarkasteleminen Histogrammi ( 98) Nykyinen kuva / kuvien kokonaislukumäärä Valokuvan numero ( 140) Suojatun valokuvan merkki ( 100) Tallennuksen päivämäärä ja aika Käsintarkennus ( 67) Tiedoston koko Valotuksen käsinsäätö ( 66) Kuvan koko ( 87) Himmenninaukon arvo ( 59) Valotusaika ( 59) Johdanto 21

22 Muistitoiminto tallennus, tallennuksen tauko, toisto, toiston tauko, nopea toisto, nopea taaksepäin toisto, hidas toisto, hidas taaksepäin toisto, ruutu eteenpäin, ruutu taaksepäin. Jäljellä oleva akun käyttöaika Kun käytät akkua ensimmäisen kerran, lataa se ensin täyteen ja käytä videokameraa, kunnes akku on täysin tyhjä. Siten varmistetaan, että jäljellä oleva tallennusaika näkyy tarkasti. Kuvake ilmaisee karkean arvion jäljellä olevasta varauksesta prosentteina akun täydestä varauksesta. Kuvakkeen vieressä 100% 75% 50% 25% 0% ilmoitetaan akun jäljellä oleva tallennus-/toistoaika minuutteina. Kun näkyy punaisena, vaihda käytössä olevan akun tilalle ladattu akku. Jos asetat kameraan tyhjän akun, virta saattaa kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. Kun videokamera on kytketty pois päältä, voit katsoa akun varaustilan painamalla BATT.INFO. Älykäs järjestelmä näyttää varaustilan (prosentteina) ja jäljellä olevan tallennusajan (minuutteina) viiden sekunnin ajan. Jos akku on tyhjä, akkutietoja ei välttämättä näytetä. Jäljellä oleva tallennusaika Kun muistissa ei ole enää tilaa, näyttöön tulee viesti End/Loppu (sisäänrakennettu muisti, vain ) tai End/Loppu (muistikortti) ja tallennus päättyy. Progressiivinen 25F kuvaa sekunnissa -kuvanopeus Saat video-otoksiisi elokuvamaisen tunnelman valitsemalla progressiivisen 25 kuvaa sekunnissa -kuvanopeuden ( 61). Voit tehostaa vaikutusta yhdistämällä tämän kuvanopeuden [ Cine Mode/Cine-tila] -kuvausohjelman kanssa. Valittavissa olevien kuvien määrä näkyy punaisena: Videokamerassa ei ole muistikorttia. näkyy vihreänä: vähintään kuusi valokuvaa näkyy keltaisena: 1 5 valokuvaa punaisena: kuvia ei voida tallentaa enempää. Valokuvia katseltaessa näyttö on aina vihreä. Tallennusolot saattavat olla sellaiset, että näytetty stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kaksi kuvaa kerrallaan. 22 Johdanto

23 Alkutoimet Valmistelut Tässä luvussa käsitellään perustoimintoja, kuten valikoissa navigointia ja ensiasetuksia, jotta osaisit käyttää videokameraasi paremmin. Ferriittirenkaan kiinnittäminen Kiinnitä mukana toimitettu ferriittirengas, ennen kuin liität verkkosovittimen kameraan. Kiinnitä ferriittirengas kaapeliin noin 4 cm: n etäisyydelle verkkosovittimen kaapelin pistokepäästä (kameraan kiinnitettävä pistoke). Pujota kaapeli renkaan keskikohdan läpi ja kierrä se renkaan ympärille. Sulje sitten laite siten, että se napsahtaa. Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai verkkolaitetta. Lataa akku ennen käyttöä. Katso likimääräiset latausajat ja tallennus-/toistoajat täydellä akulla taulukoista sivuilla Valmistelut 23

24 1 Kytke virtajohto verkkolaitteeseen. 2 Liitä virtajohto pistorasiaan. 3 Kytke verkkolaite videokameran DC IN -liitäntään. 4 Asenna akku kameraan. Paina akku varovasti akkukoteloon ja liu'uta sitä ylöspäin, kunnes se napsahtaa paikoilleen. 5 Lataaminen alkaa, kun videokameran virta katkaistaan. Jos videokamera on päällä, vihreä ON/OFF (CHG) -merkkivalo sammuu, kun katkaiset virran videokamerasta. Hetken kuluttua ON/OFF (CHG) -merkkivalo alkaa vilkkua punaisena (akku latautuu). Punainen ON/OFF (CHG) -merkkivalo sammuu, kun akku on ladattu täyteen. Jos merkkivalo vilkkuu nopeasti, katso Vianmääritys ( 143). DC IN -liitäntä ON/OFF (CHG) (lataus) -merkkivalo Akun irrottaminen 1 Liu'uta BATTERY RELEASE -kytkintä nuolen suuntaan ja pidä sitä pohjassa. 2 Työnnä akkua alaspäin ja vedä se ulos. BATTERY RELEASE -kytkin 24 Valmistelut

25 TÄRKEÄÄ Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Kun olet katkaissut videokamerasta virran painamalla POWER, tärkeät tiedot päivittyvät muistiin. Odota, kunnes vihreä ON/OFF (CHG) -merkkivalo sammuu. Suosittelemme akun lataamista C:n lämpötilassa. Lataus ei käynnisty lämpötila-alueen 0 40 C ulkopuolella. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joita ei ole erikseen suositeltu käytettäväksi tämän videokameran kanssa. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC AC-muuntimiin tms. HUOMIOITAVAA Akkua varataan vain videokameran ollessa kytkettynä pois päältä. Jos jäljellä oleva akun käyttöaika on tärkeä, voit käyttää videokameraa verkkolaitteen avulla, jotta akun varaus ei vähene. Ladatut akut purkautuvat itsestään. Akut kannattaa siksi ladata käyttöpäivänä tai sitä edeltävänä päivänä. Suosittelemme pitämään mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Valmistelut 25

26 Kauko-ohjaimen ja lisävarusteiden valmisteleminen Aseta ensin mukana toimitettava CR2025-litiumnappiparisto kaukoohjaimeen. 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä akkupidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3 Työnnä akkupidike paikalleen. Kieleke Kauko-ohjaimen käyttäminen Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kauko-ohjaintunnistimeen. Voit käyttää kauko-ohjainta videokameran etupuolelta, kun käännät LCDnäyttöä 180 astetta. HUOMIOITAVAA Kauko-ohjain ei välttämättä toimi kunnolla, jos kaukoohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, että [Wireless Remote Control/Langaton kauko-ohjaus] -asetuksena ei ole [ Off /Pois] ( 139). Muussa tapauksessa vaihda paristo. 26 Valmistelut

27 Lisävarusteet Kiinnitä käsikahvan hihna. Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen ja peukalosi START/STOP -painikkeeseen. Käsikahvan hihnan poistaminen 1 Nosta pehmustettua käsikahvan hihnan läppää ja irrota hihna tarralapusta. 2 Vedä hihna irti ensin videokameran etukiinnikkeestä, sitten käsikahvasta ja lopuksi videokameran takakiinnikkeestä. Rannehihnan kiinnittäminen Työnnä rannehihnan kiinnityspää videokameran takakiinnikkeen läpi. Pujota sitten rannehihna silmukan läpi ja kiinnitä se. Voit kiinnittää rannehihnan myös käsikahvan hihnassa olevaan hihnan kiinnikkeeseen ja käyttää sitä lisäapuna ja -suojana. Valmistelut 27

28 Olkahihnan kiinnittäminen Työnnä olkahihnan päät käsikahvan hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. LCD-näytön asennon ja kirkkauden säätäminen LCD-näytön kääntäminen Avaa LCD-näyttöä 90 astetta. Näyttöä voidaan kääntää 90 astetta alaspäin. Näyttöä voi kääntää 180 astetta objektiiviin päin. LCD-näytön kääntäminen 180 astetta voi olla hyödyllistä seuraavissa tapauksissa: Kun haluat näkyä itsekin kuvassa itselaukaisimella tallennettaessa. Kun haluat käyttää videokameraa kauko-ohjaimella kameran etupuolelta käsin Kuvauksen kohteena olevat henkilöt voivat tarkastella LCD-näyttöä. HUOMIOITAVAA Tietoja LCD-näytöstä: Näytön valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. 28 Valmistelut

29 LCD-vastavalo Kirkkaassa ympäristössä kuvattaessa LCD-näytön käyttäminen voi olla hankalaa. Kirkasta näyttöä kytkemällä päälle LCD-näytön vastavalo. Kun videokamerassa on virta kytkettynä, pidä DISP. -painiketta painettuna yli 2 sekuntia. Toista tämä toimenpide ja kytke LCD-näytön vastavalo päälle tai pois päältä (normaali tila). Jos [LCD Screen Dimmer/LCD-näytön himmennin] -asetuksena on [ On/Päällä] ( 138), DISP. -painikkeen painaminen vähintään 2 sekuntia sammuttaa näytön himmentimen ja LCD-näyttö palaa edelliseen kirkkausasetukseen. HUOMIOITAVAA LCD-näytön vastavalo ei vaikuta tallenteiden kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. Voit säätää LCD-näytön kirkkautta entisestään [LCD Brightness/ LCD-näytön kirkkaus] -asetuksella ( 138) tai himmentää sitä [LCD Screen Dimmer/LCD-näytön himmennin] -asetuksella ( 138), jotta voit käyttää näyttöä paikoissa, joissa LCD-näytön kirkas valo häiritsee. Valmistelut 29

30 Videokameran perustoiminnot Toimintatilat Tallentaminen Kun tallennat video-otoksia tai valokuvia, videokameran toimintatila määräytyy videokameran valintakiekon asennon mukaan. Toimintatila Kameran valintakiekko Näytön kuvake Toiminta Video-otosten ja valokuvien helppo tallennus ( 41, 86). Kaksoiskuvaus Tallenna helposti video-otoksia ja valokuvia ja anna videokameran huolehtia asetuksista Sopii aloittelijoille tai helposta kuvaamisesta pitäville. Video-otosten tallentaminen ( 41). Valokuvien tallentaminen ( 86). Mukautettu kuvaus Valitse jokin erillisistä tallenustiloista ja voit käyttää valikoita ja lisätoimintoja ja muuttaa videokameran asetukset haluamiksesi. HUOMIOITAVAA Vain seuraavat painikkeet/toiminnot ovat käytettävissä -tilassa. START/STOP video-otosten tallentamiseen. PHOTO valokuvien tallentamiseen. Zoomin säädin ja zoomauspainikkeet LCD-näytössä ( 43). Pikakäynnistys ( 44). VIDEO SNAP -videokollaasi ( 62). 30 Valmistelut

31 -tilan valikoihin ei pääse, mutta seuraavat asetukset voidaan muuttaa etukäteen, ennen kuin videokameran valintakiekon asetukseksi valitaan. Video-otosten tallennustila Valokuvien koko/laatu Tallennusvälineen valinta video-otoksia/valokuvia varten Automaattinen pitkä valotusaika Kuvanvakain Vastavalokorjaus Kaikki asetukset asetusvalikon -, - ja -välilehdillä. Videokamera voi auttaa käyttäjää asetusten määrittämisessä toisessa kuvauksen tiloista ( tai ). Voit esimerkiksi käyttää erikoiskuvausohjelmia ( 57), jolloin kamera asettaa erikoisiin kuvausoloihin parhaiten sopivat asetukset. Toistaminen Toistossa videokameran toimintatila määräytyy videokameran valintakiekon ja (kamera/toisto) -painikkeen asennon mukaan. Siirry videokameran tallennus- ja toistotilan välillä painamalla. Toimintatila Näytön kuvake Kameran valintakiekko Toiminta tai Paina Video-otosten toistaminen (kuvahakemisto) ( 46). Valokuvien katseleminen (yhden valokuvan näkymä) ( 89). HUOMIOITAVAA Kun siirryt takaisn toistotilaan, toistoa varten valittu muisti on sama kuin senhetkiseen tallennukseen käytettävä muisti ( 39). Valmistelut 31

32 Ohjain ja ohjaimen opas Ohjain on tarkoitettu videokameran valikoiden käyttämiseen. Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Tallenna asetukset tai vahvista toiminto painamalla ohjainta ( ). Valikkonäytöissä tämä ilmaistaan kuvakkeella. Jos ohjaimen opas ei tule näyttöön, paina tai tuo opas näyttöön painamalla ohjainta (, ). Näytössä näkyvät toiminnot riippuvat toimintatilasta. -, - tai -tila: Valitse ( ) toiminto ja muuta asetus painamalla. Joitakin toimintoja varten on tehtävä lisäsäätöjä ( ). -tila: Valitse ensin ( ) toimintorivi. Painamalla sitten voit käyttää keskellä olevaa toimintoa tai painamalla ohjainta ( tai ) voit käyttää oikealla tai vasemmalla olevaa painiketta vastaavasti. Ohjaimen opas muuttuu pieneksi kahden sekunnin kuluttua. Kun ohjaimen opas on muuttunut pieneksi, voit yhä säätää valittua toimintoa tai poistaa sen käytöstä tai ottaa sen käyttöön. Voit myös suurentaa ( ) ohjaimen oppaan ja valita toisen toiminnon tai piilottaa ( ) sen kokonaan. Valikkojen käyttäminen Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat FUNC. -painiketta painamalla. - tilassa valikoihin ei pääse, ja muutamaa poikkeusta lukuun ottamatta monet valikkoasetukset palaavat oletusarvoihinsa. Lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista saat liitteestä Valikkovaihtoehtojen luettelot ( 129). 32 Valmistelut

33 Vaihtoehdon valitseminen FUNC.-valikosta Seuraavassa on esitelty esimerkkinä FUNC.-valikkovaihtoehdon valitseminen -tilassa (toiminto on vastaava -tilassa). Toistotilassa toiminto vaihtelee valitun toiminnon mukaan, joten katso tarvittaessa ohjeita vastaavasta kappaleesta. 1 Paina FUNC.. 2 Valitse ( ) muutettavan toiminnon kuvake vasemmanpuoleisesta sarakkeesta. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina. 3 Valitse ( ) haluamasi asetus käytettävissä olevien vaihtoehtojen luettelosta alapalkista. Valittu vaihtoehto näkyy oranssilla korostettuna. Joitakin asetuksia määritettäessä sinun täytyy tehdä lisävalintoja ja/ tai painaa. Noudata näyttöön tulevia lisätoimintojen ohjeita (kuten -kuvaketta, pieniä nuolia jne.). 4 Tallenna asetukset ja sulje valikko painamalla FUNC.. Voit sulkea valikon milloin tahansa painamalla FUNC.. Vaihtoehdon valitseminen asetusvalikosta 1 Paina FUNC.. 2 Valitse (, ) [ Menu/ Valikko] ja avaa asetusvalikot painamalla. Voit myös pitää FUNC. -painikkeen painettuna vähintään 1 sekunnin tai painaa MENU kauko-ohjaimessa, jolloin asetusnäyttö avautuu. 3 Valitse haluamasi valikon välilehti ( ). 4 Valitse ( ) muutettava asetus ja paina. Oranssi valintapalkki ilmaisee valittuna olevan valikkoasetuksen. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina. Valitse eri valikko siirtämällä ( ) oranssia valintapalkkia näytön yläosassa olevissa välilehdissä (vaihe 3). Valmistelut 33

34 5 Valitse (, ) haluamasi vaihtoehto ja tallenna asetus painamalla. 6 Paina FUNC.. Voit sulkea valikon milloin tahansa painamalla FUNC.. HUOMIOITAVAA Valikkonäytöissä käytetään pientä fonttia, jotta näet kaikki vaihtoehdot ja nykyiset asetukset yhdessä näytössä. Voit suurentaa fonttikokoa asettamalla [Font Size/Kirjasimen koko] -asetukseksi [ Large/ Iso], mutta jotta saat kaikki valikkovaihtoehdot näkyviin, siirry valikossa alaspäin, ja vain nykyisten asetusten kuvakkeet näkyvät. 34 Valmistelut

35 Ensiasetukset Päiväyksen ja ajan asettaminen Ennen kuin aloitat videokameran käytön, sinun on asetettava päiväys ja aika. [Date/Time-Päiväys/Aika]-näyttö tulee automaattisesti näkyviin, kun videokameran kelloa ei ole asetettu. Kun [Date/Time-Päiväys/Aika]-näyttö avautuu, vuosi voidaan valita. 1 Muuta ( ) vuosi ja siirry ( ) kuukauteen. 2 Muuta loput kentät (kuukausi, päivä, tunnit ja minuutit) samalla tavalla. 3 Käynnistä kello ja sulje asetusnäyttö valitsemalla ( ) [OK] ja painamalla. HUOMIOITAVAA Jos et käytä videokameraa noin kolmeen kuukauteen, yhdysrakenteinen litiumakku voi tyhjentyä kokonaan ja päiväys- ja aika-asetukset voivat hävitä. Lataa siinä tapauksessa yhdysrakenteinen litiumakku uudelleen ( 161) ja aseta aikavyöhyke, päiväys ja aika uudelleen. Päiväys näkyy muodossa vuosi kuukausi päivä vain ensimmäisessä asetusnäytössä. Seuraavissa näytöissä päiväys ja aika näkyvät muodossa päivä kuukausi vuosi (esimerkiksi [1.Jan :00 AM]). Voit muuttaa päiväyksen muotoa ( 141). Voit myös muuttaa päiväyksen ja ajan muotoa myöhemmin (ei alkuasetuksen aikana). Avaa [Date/Time-Päiväys/Aika]-näyttö asetusvalikoista: FUNC. [ Menu/Valikko] [Date/Time-Päiväys/Aika] Valmistelut 35

36 Kielen vaihtaminen Videokameran oletuskielenä on englanti. Voit valita jonkin 22 muusta kielestä. ( 30) FUNC. [ Menu/Valikko] [Language /Kieli]* haluttu kieli FUNC. * Kun olet muuttanut videokameran kielen englanniksi, valitse [Language /Kieli], niin voit muuttaa kielen. HUOMIOITAVAA Joissakin valikkonäytöissä näkyvät näytöt ja viittaavat painikkeiden nimiin eivätkä ne muutu, vaikka kieltä muutettaisiin. Aikavyöhykkeen muuttaminen Valitse aikavyöhyke sijaintisi mukaan. Oletusasetuksena on Pariisi. ( 30) Aikavyöhykkeen asettaminen FUNC. [ Menu/Valikko] [Time Zone/DST- Aikavyöhyke/kesäaika] * Paikallinen aikavyöhyke** FUNC. * Kun matkustat, valitse -kuvake ja valitse matkakohteesi paikallista aikaa vastaava aikavyöhyke. **Säädä kesäaika valitsemalla alue, jossa on merkintä. 36 Valmistelut

37 Muistikortin käyttäminen Videokameran kanssa yhteensopivat muistikortit Tässä videokamerassa voidaan käyttää alan liikkeistä saatavia SDHC (SD high capacity) -muistikortteja ja SD-muistikortteja. Nopeusluokan mukaan muistikortille ei kuitenkaan välttämättä voi tallentaa video-otoksia. Katso seuraava taulukko. Joulukuusta 2008 lähtien video-otosten tallennustoiminto on testattu käyttämällä SD/SDHC-muistikortteja, joiden valmistaja on Panasonic, Toshiba tai SanDisk. Suosittelemme käyttämään muistikortteja, joiden nopeusluokka on vähintään 4. Muistikortti Kapasiteetti SD-nopeusluokka Video-otosten tallentaminen enintään 64 Mt SD -muistikortit vähintään 128 Mt 1,2 1 Vähintään 1 SDHC yli 2 Gt -muistikortit Vähintään 1 Video-otoksia ei voida tallentaa, kun tallennustilaksi on valittu MXP (24 Mbps) tai FXP (17 Mbps). 2 Video-otoksia ei voi tallentaa kaikille muistikorteille. Tietoja SD-nopeusluokasta: SD-nopeusluokka on standardi, joka ilmaisee SD/SDHC-muistikorttien pienimmän taatun tiedonsiirtonopeuden. Kun ostat uuden muistikortin, tarkista, että pakkauksessa on nopeusluokan logo. Valmistelut 37

38 Muistikortin asettaminen ja poistaminen Muista alustaa kaikki muistikortit, ennen kuin käytät niitä videokamerassa ensimmäistä kertaa ( 39). 1 Katkaise videokamerasta virta. Varmista, että ON/OFF (CHG) -merkkivalo ei pala. 2 Avaa muistikorttipaikan kansi. 3 Aseta muistikortti muistikorttipaikkaan suoraan etiketti ylöspäin niin, että se napsahtaa. 4 Sulje muistikorttipaikan kansi. Älä sulje kantta väkisin, jos kortti ei ole kunnolla paikallaan. TÄRKEÄÄ Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön. Aseta muistikortti kohdan 3 ohjeiden mukaan. HUOMIOITAVAA Muistikortin poistaminen: Paina muistikorttia kerran, jotta se vapautuu. Kun muistikortti ponnahtaa ulospäin, vedä se pois. 38 Valmistelut

39 Muistin valitseminen tallennusta varten Voit tallentaa video-otokset ja valokuvat sisäänrakennettuun muistiin tai muistikortille. Sisäänrakennettu muisti on oletusarvoinen tallennusväline molemmille. ( 30) FUNC. [ Menu/Valikko] tai [Rec Media for Movies/Video-otosten tallennusväline] tai [Rec Media for Photos/Valokuvien tallennusväline] Valitse sisäänrakennettu muisti tai muistikortti* FUNC. * Kun valitset muistin, voit rastittaa tallennusajan tai valokuvien määrän kokonaisuudessaan, käytetyn ajan tai määrän tai likimääräisen ajan tai määrän (arvio käytössä olevan tallennustilan [video-otokset] tai valokuvan koon/laadun mukaan). Sisäänrakennetun muistin (vain ) tai muistikortin alustaminen Alusta uudet muistikortit, kun käytät niitä ensimmäisen kerran tässä videokamerassa. Voit myös alustaa muistikortin tai sisäänrakennetun muistin (vain ), jos haluat poistaa kaikki sen tallenteet pysyvästi. Sisäänrakennettu muisti tulee ostettaessa alustettuna, ja se sisältää musiikkitiedostot toiston taustamusiikkia varten. ( 30) Vaihtoehdot [Quick Initialization/Nopea alustus] Tyhjentää tiedoston varaustaulukon, mutta ei poista fyysisesti tallennettuja tiedostoja. [Complete Initialization/Täydellinen alustus] Poistaa kaikki tiedostot kokonaan. FUNC. [ Menu/Valikko] [Initialize / /Alusta] [Built-in Mem./Sis.rak. muisti] tai [Mem. Card/Muistikortti] Alustusmenetelmä [Yes/Kyllä]* [OK] FUNC. Valmistelut 39

40 FUNC. [ Menu/Valikko] [Initialize /Alusta] Alustusmenetelmä [Yes/Kyllä]* [OK] FUNC. * Voit perua täydellisen alustuksen sen ollessa käynnissä painamalla. Kaikki tallenteet poistetaan ja tallennusväline toimii ongelmitta. TÄRKEÄÄ Muistin alustaminen poistaa pysyvästi kaikki muistissa olevat tallenteet. Menetettyjä alkuperäistallenteita ei voi sen jälkeen palauttaa. Muista tehdä tärkeistä tallenteistasi varmuuskopiot ulkoisella laitteella ennen alustamista ( 117). Kun muisti alustetaan, myös musiikkitiedostot poistetaan. Käytä mukana toimitettua Music Transfer Utility -ohjelmistoa, kun haluat siirtää Käyttöohje/musiikkitiedot-CD-ROM-levyllä olevat musiikkitiedostot videokameraan. Katso lisätietoja oppaasta Music Transfer Utility Software Guide (PDF-tiedosto). Käyttöohje/Musiikkitiedot-CD-ROM-levy sisältää myös ylimääräisiä musiikkikappaleita, joita ei ole esiasennettu sisäänrakennettuun muistiin. Kytke videokameraan virta verkkolaitteella ennen muistin alustamista. Kun alustus on käynnissä, älä irrota virtalähdettä äläkä katkaise videokamerasta virtaa. 40 Valmistelut

41 Videokuvaus Tässä luvussa käsitellään video-otosten kuvaamiseen liittyviä toimintoja, kuten tallentamista, toistoa, edistyneitä toimintoja sekä toistoluettelon ja otosten toimintoja. Perustallennus Video-otosten tallentaminen ( 30) 1 Aseta valintakiekko asentoon tai. 2 Kytke videokameraan virta. Video-otokset tallennetaan oletuarvoisesti sisäänrakennettuun muistiin. Voit myös määrittää muistikortin tallennusvälineeksi ( 39). 3 Aloita tallennus painamalla START/STOP. Voit asettaa tallennuksen taukotilaan painamalla uudelleen START/STOP. Voit myös painaa START/STOP -painiketta LCD-näytöstä. Kun olet lopettanut tallentamisen 1 Varmista, että ACCESS-ilmaisin ei pala. 2 Katkaise videokamerasta virta. 3 Sulje LCD-näyttö. TÄRKEÄÄ Noudata seuraavia varotoimia, kun ACCESS-merkkivalo palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti tai muisti saattaa vahingoittua. Videokuvaus 41

42 Älä avaa muistikorttipaikan kantta. Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. Älä muuta videokameran toimintatilaa. Tallenna tallenteet säännöllisesti ( 117), erityisesti tärkeiden tallenteiden kuvaamisen jälkeen. Canon ei ole vastuussa tietojen katoamisesta tai vioittumisesta. HUOMIOITAVAA Virransäästötila: Jos [Power Saving Mode/Virransäästötila] -asetuksena on [ On/Päällä] ( 139), videokamera sammuu automaattisesti virransäästämiseksi, kun se toimii akulla, ja sitä ei ole käytetty viiteen minuuttiin. Kytke videokameraan virta painamalla POWER -painiketta. Kirkkaassa ympäristössä kuvattaessa LCD-näytön käyttäminen voi olla hankalaa. Siinä tapauksessa voit kytkeä päälle LCD-näytön vastavalon ( 29) tai säätää LCD-näytön kirkkautta ( 138) vastaavasti. Videolaadun valitseminen (tallennustila) Videokamerassa on viisi tallennustilaa. Tallennustilan vaihtaminen muuttaa muistissa käytettävissä olevaa tallennusaikaa. MXP- tai FXPtila tuottaa parempilaatuisia video-otoksia, ja LP-tila mahdollistaa pitkät tallennusajat. Seuraavassa taulukossa esitetään likimääräiset tallennusajat. ( 30) FUNC. [ Standard Play 7 Mbps/Norm. tila 7 Mbps] haluttu tallennustila FUNC. HUOMIOITAVAA AVCHD-levyjä, joissa on MXP-tilassa tallennettuja otoksia, ei voida luoda lisävarusteena saatavalla DW-100-DVD-polttimella. Varmuuskopioi tällaiset otokset Video Tools -CD-ROM-levyllä toimitetulla ohjelmistolla. Videokamera käyttää video-otosten koodauksessa vaihtelevaa bittinopeutta (VBR), joten otosten sisältö vaikuttaa käytettävissä oleviin tallennusaikoihin. Videokamera säilyttää viimeksi käytetyn asetuksen, vaikka asetat kameran -tilaan. 42 Videokuvaus

43 Likimääräiset tallennusajat Oletusarvo Tallennustila MXP* FXP* XP+ SP LP Muisti 32 Gt:n sisäänrakennettu muisti 4 Gt:n muistikortti 8 Gt:n muistikortti 16 Gt:n muistikortti 32 Gt:n muistikortti 2 h 55 min 4 h 10 min 5 h 45 min 9 h 35 min 25 min 30 min 40 min 1 h 10 min 40 min 1 h 1 h 25 min 1 h 25 min 2 h 55 min 2 h 5 min 4 h 10 min 2 h 50 min 5 h 45 min 2 h 20 min 4 h 45 min 9 h 35 min 12 h 15 min 1 h 30 min * Tallennettu x tarkkuudella. Muissa tallennustiloissa tallennetut video-otokset tallennetaan x tarkkuudella. ** Ostohetkellä sisäänrakennetussa muistissa on noin 170 Mt musiikkitiedostoja. 3 h 6 h 5 min 12 h 15 min Zoomaus ( 30) -tila: Optisen zoomin lisäksi myös digitaalinen zoom on käytettävissä ( 133). Videokuvaus 43

44 15x optinen zoom Kun haluat zoomata kauemmas kohteesta, siirrä zoomin säädintä suuntaan W (laajakulma). Kun haluat zoomata lähemmäs kohdetta, siirrä zoomin säädintä suuntaan T (tele). Oletusasetuksena zoomin säätimessä on useita nopeuksia: zoomaa hitaammin painamalla säädintä varovasti ja zoomaa nopeammin painamalla säädintä voimakkaammin. HUOMIOITAVAA Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Täydellä laajakulmalla kuvattaessa lähin tarkennusetäisyys on 1 cm. - tai -tilassa voit myös määrittää / [Zoom Speed/ Zoomausnopeus] -asetukseksi ( 133) yhden kolmesta jatkuvasta nopeudesta (3 on nopein, 1 hitain). Kun [Zoom Speed/Zoomausnopeus] -asetuksena on [ Variable/ Säädettävä]: Kun käytät painikkeita T ja W kauko-ohjaimesta tai LCD-näytöstä, zoomaus tapahtuu vakionopeudella [ Speed 3/Nopeus 3]. Zoomausnopeus on nopeampi tallennuksen taukotilassa kuin todellisen tallennuksen aikana, paitsi kun esitallennus ( 64) on käytössä. Pikakäynnistystoiminto Kun suljet LCD-näytön videokameran virran ollessa kytkettynä, videokamera siirtyy valmiustilaan. Valmiustilassa videokamera kuluttaa vain noin 1/3 tallennettaessa kuluvasta virrasta, mikä säästää energiaa akkua käytettäessä. Lisäksi kun avaat LCD-näytön, videokamera on valmis tallennukseen noin 1 sekunnissa* mahdollistaen näin tallennuksen välittömän aloittamisen. * Todellinen tallennusaika vaihtelee kuvausolosuhteiden mukaan. 1 Kun videokameran virta on kytkettynä ja kamera on tallennustilassa, sulje LCD-näyttö. 44 Videokuvaus W Zoomaus kauemmas ( 30) T Zoomaus lähemmäs

45 Kun videokamera on siirtynyt valmiustilaan, kamera antaa äänimerkin ja vihreä ON/OFF (CHG) -ilmaisin muuttuu oranssiksi. 2 Kun haluat jatkaa tallentamista, avaa LCD-näyttö. ON/OFF (CHG) -ilmaisin muuttuu uudelleen vihreäksi, ja videokamera on valmis tallentamaan. TÄRKEÄÄ Älä irrota virtalähdettä, kun videokamera on valmiustilassa (ON/OFF (CHG) -merkkivalo palaa oranssina). HUOMIOITAVAA Videokamera ei siirry valmiustilaan, jos LCD-näyttö suljetaan, kun ACCESS-merkkivalo palaa tai vilkkuu tai kun näytössä näkyy valikko. Videokamera ei ehkä siirry valmiustilaan myöskään silloin, kun LCDnäyttö on kiinni, kun muistikorttipaikka on auki tai kun akun varaus on liian alhainen. Tarkista, että ON/OFF (CHG) -merkkivalo muuttuu oranssiksi. Jos videokamera jätetään valmiustilaan 10 minuutiksi, se sammuu [Power Saving Mode/Virransäästötila] -asetuksesta huolimatta ( 139). Kytke videokameraan virta painamalla POWER -painiketta. Voit valita virran katkeamista edeltävän käyttämättömyysajan tai kytkeä pikakäynnistystoiminnon kokonaan pois käytöstä [Quick Start] -asetuksella ( 139). Videokameran valintakiekon asennon muuttaminen kameran ollessa valmiustilassa käynnistää videokameran uudelleen valitussa toimintatilassa. Videokuvaus 45

46 Perustoisto Videon toistaminen 1 Aseta valintakiekko asentoon tai. 2 Paina. Vaikka videokameran virta katkaistaan, painettaessa kamera käynnistyy toistotilassa. Kuvahakemisto tulee näyttöön muutaman sekunnin kuluttua. 3 Siirrä (, ) valintakehys toistettavan otoksen kohdalle. Kun olet tallentanut paljon otoksia, saat ( ) näyttöön liukupalkin pienoiskuvien alapuolelle ja voit selata ( ) kuvahakemiston sivuja ja palata sitten ( ) haluttuun otokseen. 4 Aloita toisto painamalla / tai. Toisto alkaa valitusta otoksesta ja jatkuu viimeisen tallennetun otoksen loppuun. Voit asettaa toiston taukotilaan painamalla / uudelleen. Voit keskeyttää toiston ja palata kuvahakemistoon painamalla. Äänenvoimakkuuden säätäminen 1 Avaa ( ) ohjaimen opas toiston aikana. 2 Valitse ( ) ylärivi ( ). 3 Säädä ( ) äänenvoimakkuutta. TÄRKEÄÄ Noudata seuraavia varotoimia, kun ACCESS-merkkivalo palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä pysyvästi. Älä avaa muistikorttipaikan kantta. Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. 46 Videokuvaus ( 30)

47 Älä muuta videokameran toimintatilaa. Et välttämättä voi toistaa tällä videokameralla video-otoksia, jotka on tallennettu muistikortille muulla laitteella. HUOMIOITAVAA Tallennusolosuhteiden mukaan videokuvan tai äänen toistossa saattaa kohtausten välissä olla havaittavissa taukoja. Erikoistoistotilat Käytä kauko-ohjainta ( 18) tai ohjaimen opasta ( 32), niin voit siirtyä erikoistoistotiloihin. Erikoistoistotiloissa ei kuulu ääntä. Nopea toisto Tee seuraava toimenpide normaalin toiston taukotilan aikana. Voit lisätä toistonopeutta toistamalla noin 5x 15x 60x normaalinopeudesta. Videokamera: Avaa ( ) ohjaimen opas Valitse ( ) keskirivi Paina ohjainta ( ) kohti - tai -kuvaketta. Kauko-ohjain: Paina tai. Hidas toisto Tee seuraava toimenpide normaalin toiston aikana. Voit lisätä toistonopeutta toistamalla 1/8 1/4 normaalinopeudesta. Videokamera: Avaa ( ) ohjaimen opas Valitse ( ) keskirivi Paina ohjainta ( ) kohti *- tai -kuvaketta. Kauko-ohjain: Paina tai. * Hidas taaksepäin toisto näyttää samalta kuin jatkuva ruutu taaksepäin -nopeus. Ruutu eteenpäin/taaksepäin Paina toiston taukotilassa tai kauko-ohjaimesta, jos haluat siirtyä muutaman ruudun taaksepäin (noin 0,5 sekuntia) tai yhden ruudun eteenpäin. Pidä painiketta painettuna, niin toisto on jatkuvaa. Videokuvaus 47

48 Otosten ohittaminen Videokamera: Avaa ( ) ohjaimen opas Valitse ( ) alarivi Paina ohjain ( ) kohti *, jos haluat ohittaa nykyisen otoksen alun tai siirtyä seuraavaan otokseen. Kauko-ohjain: Paina *, jos haluat ohittaa nykyisen otoksen alun tai siirtyä seuraavaan otokseen. * Paina ohjainta tai paina painiketta kahdesti, jos haluat siirtyä edellisen otoksen alkuun. Erikoistoistotilojen lopettaminen Paina missä tahansa erikoistoistotilassa / videokamerasta tai kauko-ohjaimesta. Videokamera palaa alkuperäiseen tilaansa (toistotai toiston taukotila). HUOMIOITAVAA Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). Näytössä näkyvä nopeus on suuntaa antava. Toistettavien tallenteiden valitseminen Kuvahakemistossa voit käyttää näytön yläosassa olevia välilehtiä video-otosten tai valokuvien toiston valitsemiseen. Vain: Voit myös valita muistin, josta toistat tallenteesi. Alkuperäiset video-otokset Valokuvat Sisäänrakennetussa muistissa Muistikortilla Alkuperäiset video-otokset Valokuvat ( 30) 48 Videokuvaus

49 1 Siirrä kuvahakemistossa ( ) oranssi valintakehys näytön yläosassa näkyvien välilehtien päälle. 2 Valitse ( ) välilehti, joka vastaa toistettavia tallenteita. 3 Palaa ( ) kuvahakemistoon ja valitse otos tai valokuva. Kuvahakemistossa näkyy oletusarvoisesti enintään kuusi kohdetta (otosta tai valokuvaa). Siirrä zoomin säädin kohti W, niin voit tuoda näyttöön jopa 15 kohdetta näyttöä kohti. Siirrä säädintä kohti T, niin voit palata kuvahakemiston oletusnäyttöön. W 15 otosta/valokuvaa T 6 otosta/valokuvaa Otosten etsiminen Alkuperäisten otosten kuvahakemistosta voit etsiä kaikkia tiettynä päivämääränä tekemiäsi tallenteita (ja siten esimerkiksi tietyssä tilaisuudessa kuvattuja video-otoksia). Voit etsiä myös otoksia, joista tunnistettiin ihmisten kasvoja. Valitseminen kalenterinäytöstä ( 30) 1 Avaa alkuperäisten video-otosten kuvahakemisto. Voit valita alkuperäiset video-otokset sisäänrakennetusta muistista tai muistikortilta ( 48). Voit avata videokollaasien kuvahakemiston painamalla VIDEO SNAP ( 62). 2 Avaa kalenterinäyttö. FUNC. [ Scene Search/Otoksen haku] [Calendar Screen/ Kalenterinäyttö] Kalenterinäyttö tulee näkyviin. Otoksia sisältävät päiväykset (eli päivät, joina on tallennettu otoksia) näkyvät valkoisina. Päiväykset, jotka eivät sisällä tallenteita, näkyvät mustina. 3 Siirrä (, ) kohdistin haluamasi päiväyksen kohdalle. Videokuvaus 49

50 Kun siirrät kohdistimen valkoisena näkyvän päiväyksen kohdalle, kalenterin viereen tulee stillkuva ensimmäisestä kyseisenä päivänä tallennetusta otoksesta. Sen alapuolella näkyy tallennettujen otosten määrä ( ) ja tallennuksen kokonaisaika samalta päivältä. Voit valita ( ) vuosi- tai kuukausikentän ja muuttaa ( ) vuotta tai kuukautta, jos haluat selata kalenterikuukausia nopeammin. 4 Jos haluat palata kuvahakemistoon, paina. Oranssi valintakehys näkyy ensimmäisen valittuna päivänä kuvatun otoksen kohdalla. HUOMIOITAVAA Voit muuttaa kalenterinäytössä näkyvän viikon aloituspäivää ( 141). Voit koska tahansa palata kuvahakemistoon painamalla FUNC.. Valitseminen tallenneluettelosta 1 Avaa alkuperäisten video-otosten kuvahakemisto. Voit valita alkuperäiset video-otokset sisäänrakennetusta muistista tai muistikortilta ( 48). Voit avata videokollaasien kuvahakemiston painamalla VIDEO SNAP ( 62). 2 Avaa tallenneluettelo. FUNC. [ Scene Search/Otoksen haku] [Date Selection/ Päivämäärän valinta] Tallenneluettelossa näkyvät kaikki päivät, jolloin tallennuksia on tehty. Oranssi valintakehys tulee päivän kohdalle. Pienoiskuvassa näkyy stillkuva ensimmäisestä tuona päivänä kuvatusta otoksesta. Sen alapuolella näkyy tallennettujen otosten määrä ( ) ja tallennuksen kokonaisaika samalta päivältä. 3 Valitse ( ) päivä, kuukausi tai vuosi ja siirry ( ) tallennuspäivämäärien välillä. 4 Valittuasi haluamasi päivämäärän paina. Näyttöön tulee kuvahakemisto, jossa valintakehys on ensimmäisen valittuna päivänä kuvatun otoksen kohdalla. HUOMIOITAVAA Voit koska tahansa palata kuvahakemistoon painamalla FUNC.. 50 Videokuvaus
