1 HG10 HD-kamera Användarhandbok HD Videokamera Betjeningsvejledning Svenska Dansk Suomi HD Camcorder Teräväpiirtovideokamera Käyttöohje Läs även användarhandboken Backup Utility och Digital Video Software (på PDF). Læs også Backup Utility og Digital Video Software betjeningsvejledningen (på PDF fil). Lue myös Backup Utility ja Digital Video Software käyttöohjeet (PDF-tiedosto). CEL-SH3NA2M0

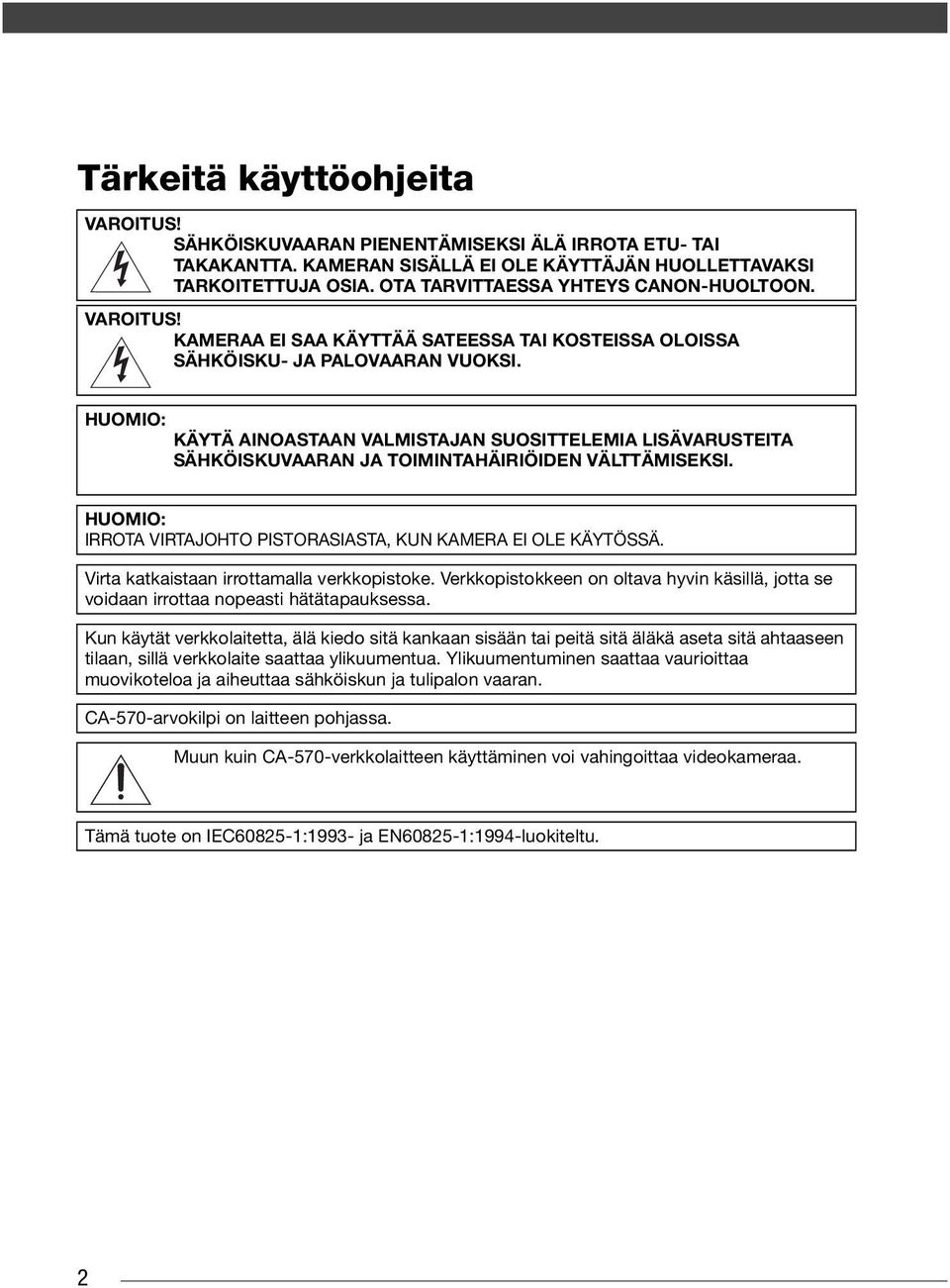

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN PIENENTÄMISEKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-570-arvokilpi on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. Tämä tuote on IEC :1993- ja EN :1994-luokiteltu. 2

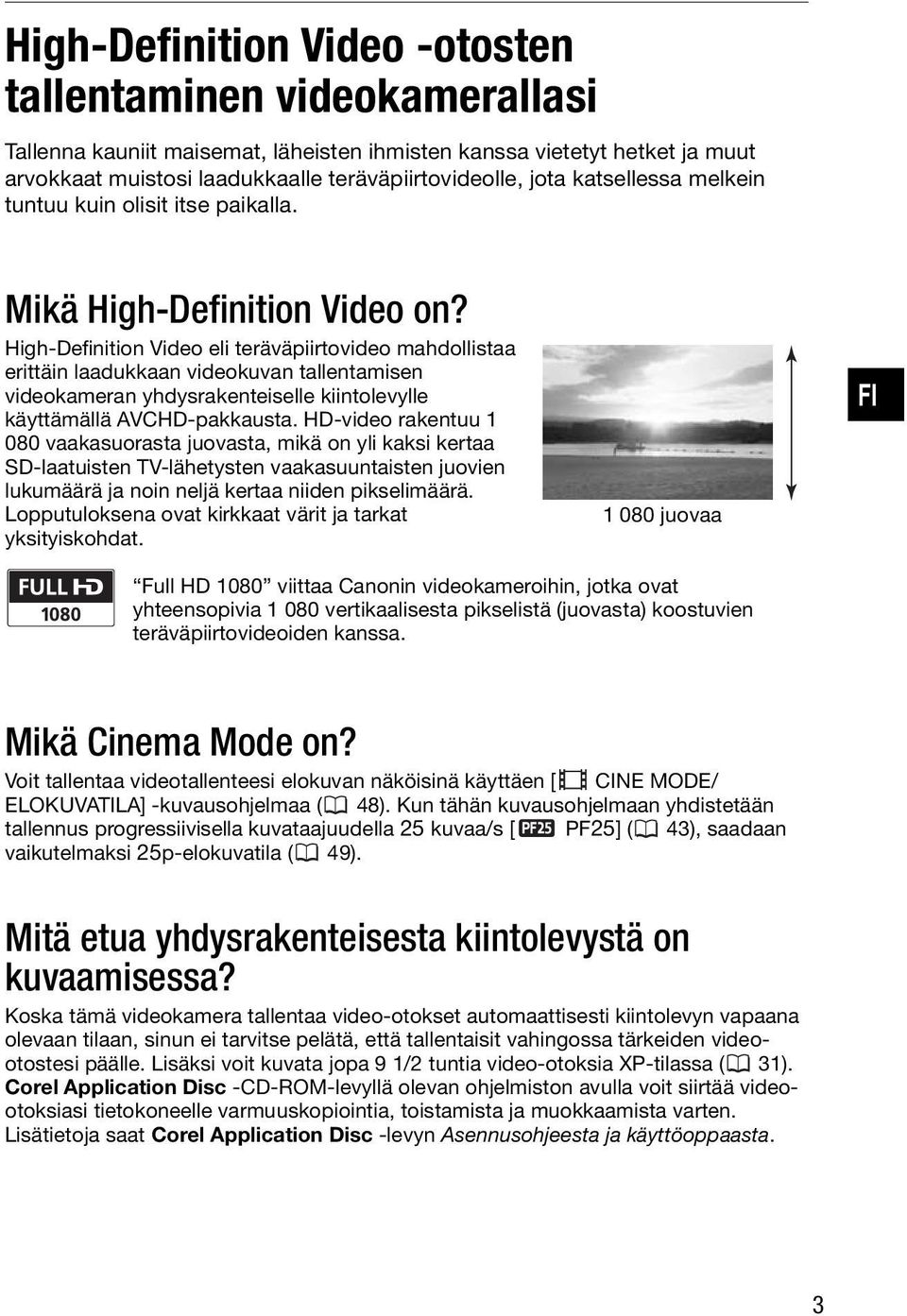

3 High-Definition Video -otosten tallentaminen videokamerallasi Tallenna kauniit maisemat, läheisten ihmisten kanssa vietetyt hetket ja muut arvokkaat muistosi laadukkaalle teräväpiirtovideolle, jota katsellessa melkein tuntuu kuin olisit itse paikalla. Mikä High-Definition Video on? High-Definition Video eli teräväpiirtovideo mahdollistaa erittäin laadukkaan videokuvan tallentamisen videokameran yhdysrakenteiselle kiintolevylle käyttämällä AVCHD-pakkausta. HD-video rakentuu vaakasuorasta juovasta, mikä on yli kaksi kertaa SD-laatuisten TV-lähetysten vaakasuuntaisten juovien lukumäärä ja noin neljä kertaa niiden pikselimäärä. Lopputuloksena ovat kirkkaat värit ja tarkat yksityiskohdat juovaa FI Full HD 1080 viittaa Canonin videokameroihin, jotka ovat yhteensopivia vertikaalisesta pikselistä (juovasta) koostuvien teräväpiirtovideoiden kanssa. Mikä Cinema Mode on? Voit tallentaa videotallenteesi elokuvan näköisinä käyttäen [ CINE MODE/ ELOKUVATILA] -kuvausohjelmaa ( 48). Kun tähän kuvausohjelmaan yhdistetään tallennus progressiivisella kuvataajuudella 25 kuvaa/s [ PF25] ( 43), saadaan vaikutelmaksi 25p-elokuvatila ( 49). Mitä etua yhdysrakenteisesta kiintolevystä on kuvaamisessa? Koska tämä videokamera tallentaa video-otokset automaattisesti kiintolevyn vapaana olevaan tilaan, sinun ei tarvitse pelätä, että tallentaisit vahingossa tärkeiden videootostesi päälle. Lisäksi voit kuvata jopa 9 1/2 tuntia video-otoksia XP-tilassa ( 31). Corel Application Disc -CD-ROM-levyllä olevan ohjelmiston avulla voit siirtää videootoksiasi tietokoneelle varmuuskopiointia, toistamista ja muokkaamista varten. Lisätietoja saat Corel Application Disc -levyn Asennusohjeesta ja käyttöoppaasta. 3

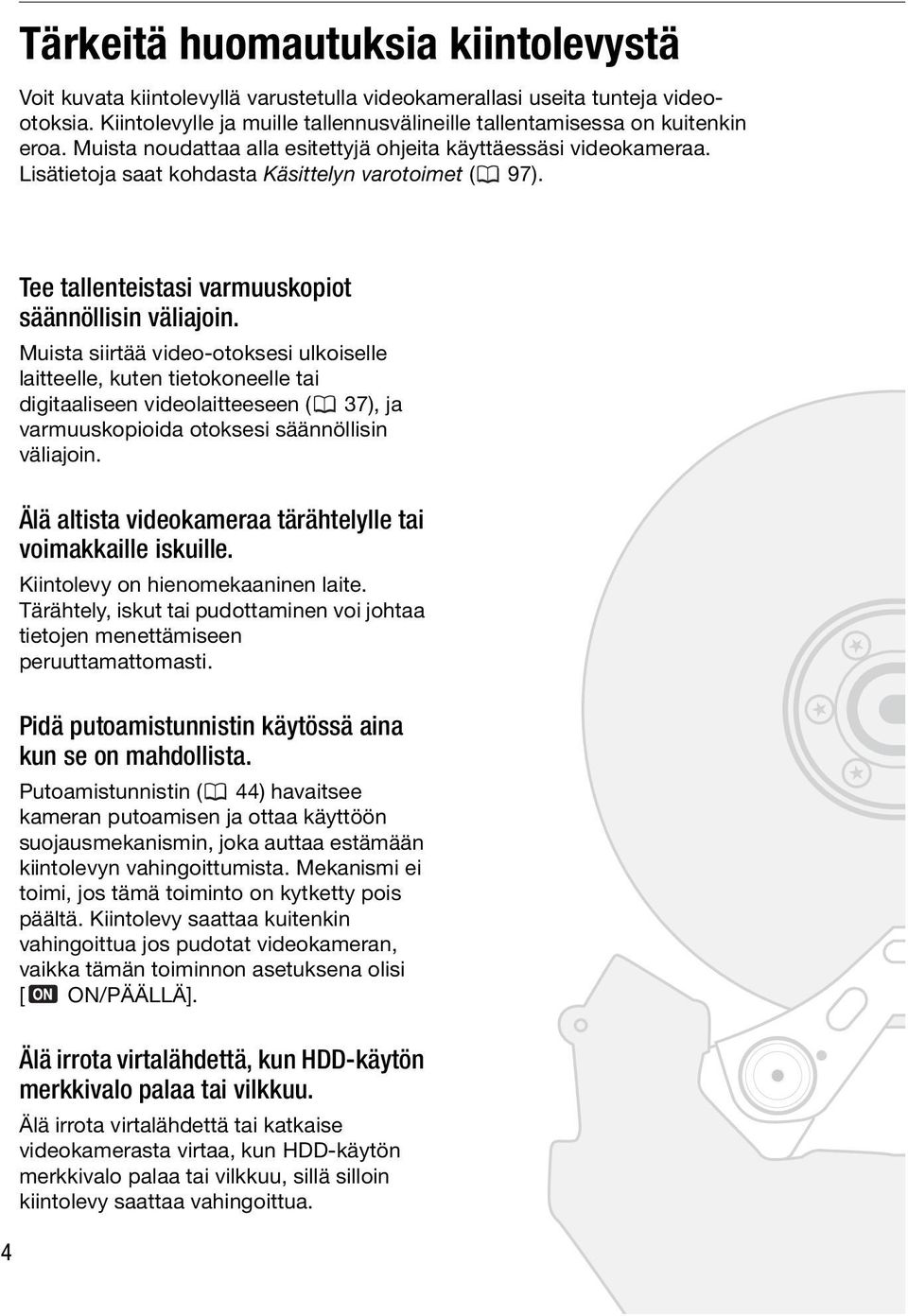

4 Tärkeitä huomautuksia kiintolevystä Voit kuvata kiintolevyllä varustetulla videokamerallasi useita tunteja videootoksia. Kiintolevylle ja muille tallennusvälineille tallentamisessa on kuitenkin eroa. Muista noudattaa alla esitettyjä ohjeita käyttäessäsi videokameraa. Lisätietoja saat kohdasta Käsittelyn varotoimet ( 97). Tee tallenteistasi varmuuskopiot säännöllisin väliajoin. Muista siirtää video-otoksesi ulkoiselle laitteelle, kuten tietokoneelle tai digitaaliseen videolaitteeseen ( 37), ja varmuuskopioida otoksesi säännöllisin väliajoin. 4 Älä altista videokameraa tärähtelylle tai voimakkaille iskuille. Kiintolevy on hienomekaaninen laite. Tärähtely, iskut tai pudottaminen voi johtaa tietojen menettämiseen peruuttamattomasti. Pidä putoamistunnistin käytössä aina kun se on mahdollista. Putoamistunnistin ( 44) havaitsee kameran putoamisen ja ottaa käyttöön suojausmekanismin, joka auttaa estämään kiintolevyn vahingoittumista. Mekanismi ei toimi, jos tämä toiminto on kytketty pois päältä. Kiintolevy saattaa kuitenkin vahingoittua jos pudotat videokameran, vaikka tämän toiminnon asetuksena olisi [ ON/PÄÄLLÄ]. Älä irrota virtalähdettä, kun HDD-käytön merkkivalo palaa tai vilkkuu. Älä irrota virtalähdettä tai katkaise videokamerasta virtaa, kun HDD-käytön merkkivalo palaa tai vilkkuu, sillä silloin kiintolevy saattaa vahingoittua.

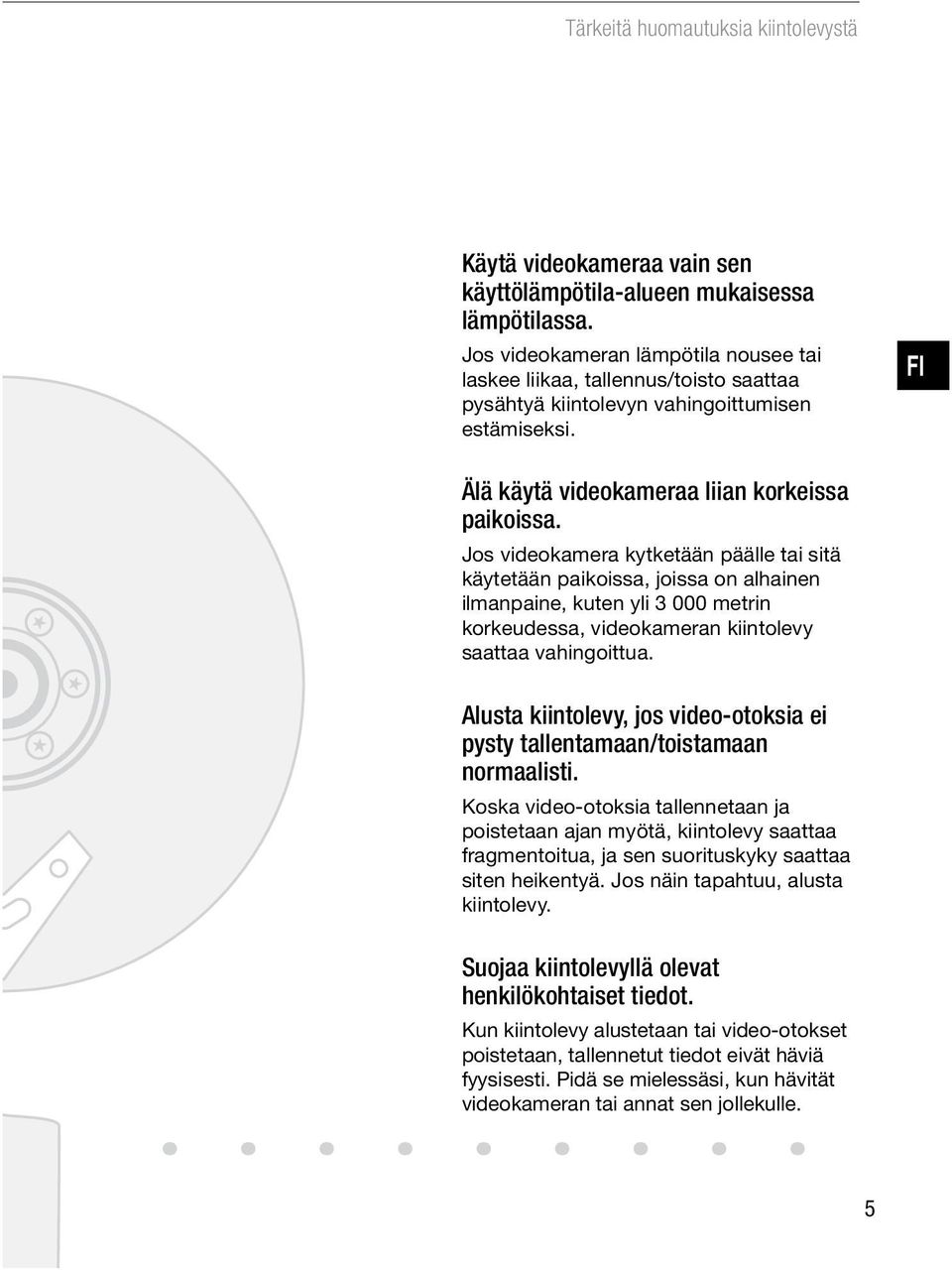

5 Tärkeitä huomautuksia kiintolevystä Käytä videokameraa vain sen käyttölämpötila-alueen mukaisessa lämpötilassa. Jos videokameran lämpötila nousee tai laskee liikaa, tallennus/toisto saattaa pysähtyä kiintolevyn vahingoittumisen estämiseksi. FI Älä käytä videokameraa liian korkeissa paikoissa. Jos videokamera kytketään päälle tai sitä käytetään paikoissa, joissa on alhainen ilmanpaine, kuten yli metrin korkeudessa, videokameran kiintolevy saattaa vahingoittua. Alusta kiintolevy, jos video-otoksia ei pysty tallentamaan/toistamaan normaalisti. Koska video-otoksia tallennetaan ja poistetaan ajan myötä, kiintolevy saattaa fragmentoitua, ja sen suorituskyky saattaa siten heikentyä. Jos näin tapahtuu, alusta kiintolevy. Suojaa kiintolevyllä olevat henkilökohtaiset tiedot. Kun kiintolevy alustetaan tai video-otokset poistetaan, tallennetut tiedot eivät häviä fyysisesti. Pidä se mielessäsi, kun hävität videokameran tai annat sen jollekulle. 5

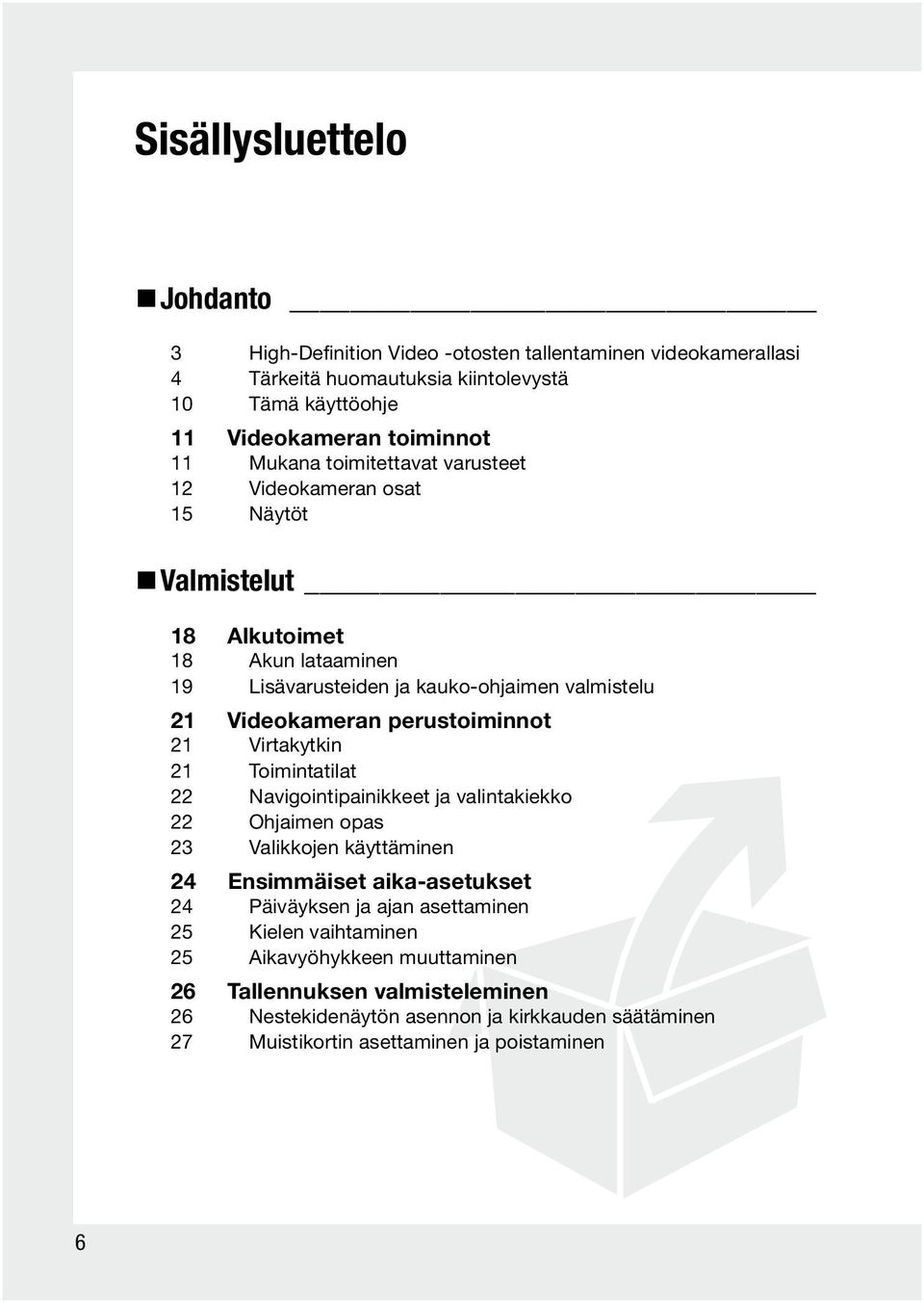

6 Sisällysluettelo Johdanto 3 High-Definition Video -otosten tallentaminen videokamerallasi 4 Tärkeitä huomautuksia kiintolevystä 10 Tämä käyttöohje 11 Videokameran toiminnot 11 Mukana toimitettavat varusteet 12 Videokameran osat 15 Näytöt Valmistelut 18 Alkutoimet 18 Akun lataaminen 19 Lisävarusteiden ja kauko-ohjaimen valmistelu 21 Videokameran perustoiminnot 21 Virtakytkin 21 Toimintatilat 22 Navigointipainikkeet ja valintakiekko 22 Ohjaimen opas 23 Valikkojen käyttäminen 24 Ensimmäiset aika-asetukset 24 Päiväyksen ja ajan asettaminen 25 Kielen vaihtaminen 25 Aikavyöhykkeen muuttaminen 26 Tallennuksen valmisteleminen 26 Nestekidenäytön asennon ja kirkkauden säätäminen 27 Muistikortin asettaminen ja poistaminen 6

7 Videokuvaus 29 Perustallennus 29 Video-otosten tallentaminen 31 Tallennustilan valitseminen 31 Zoomaus 32 Pikakäynnistystoiminto 33 Vasta tallennetun otoksen tarkasteleminen ja poistaminen 34 Toistaminen ja videotallenteiden varmuuskopiointi 34 Video-otosten toistaminen 34 Äänenvoimakkuuden säätäminen: Kaiutin ja kuulokkeet 37 Videotallenteiden varmuuskopioiminen 37 Otosten etsiminen päiväyksen avulla 38 Otosten poistaminen 39 Näytöt (tietokoodi) 39 Valikkovaihtoehtojen luettelot 39 FUNC./Toim. Valikko 41 Asetusvalikot 41 Kameran asetukset (digitaalinen zoom, kuvanvakain jne.) 44 Kiintolevytoiminnot (tietoa kiintolevyn käytöstä, kiintolevyn alustaminen jne.) 45 Stillkuvatoiminnot (kortin alustus jne.) 45 Näytön asetukset (nestekidenäytön kirkkaus, kieli jne.) 46 Järjestelmän asetukset (äänenvoimakkuus, äänimerkki jne.) 48 Päiväyksen/ajan asetus 48 Muita toimintoja 48 Elokuvamaisten tallenteiden tekeminen 49 Erikoiskuvausohjelmat 51 Mukautettava tallennus: himmenninaukon ja valotusajan muuttaminen 52 Minivideovalo 53 Itselaukaisin 53 Käsintarkennus 54 Automaattinen vastavalokorjaus ja valotuksen käsinsäätö 55 Valkotasapaino 56 Kuvatehosteet 57 Digitaaliset tehosteet 58 Ulkoisen mikrofonin käyttö 7

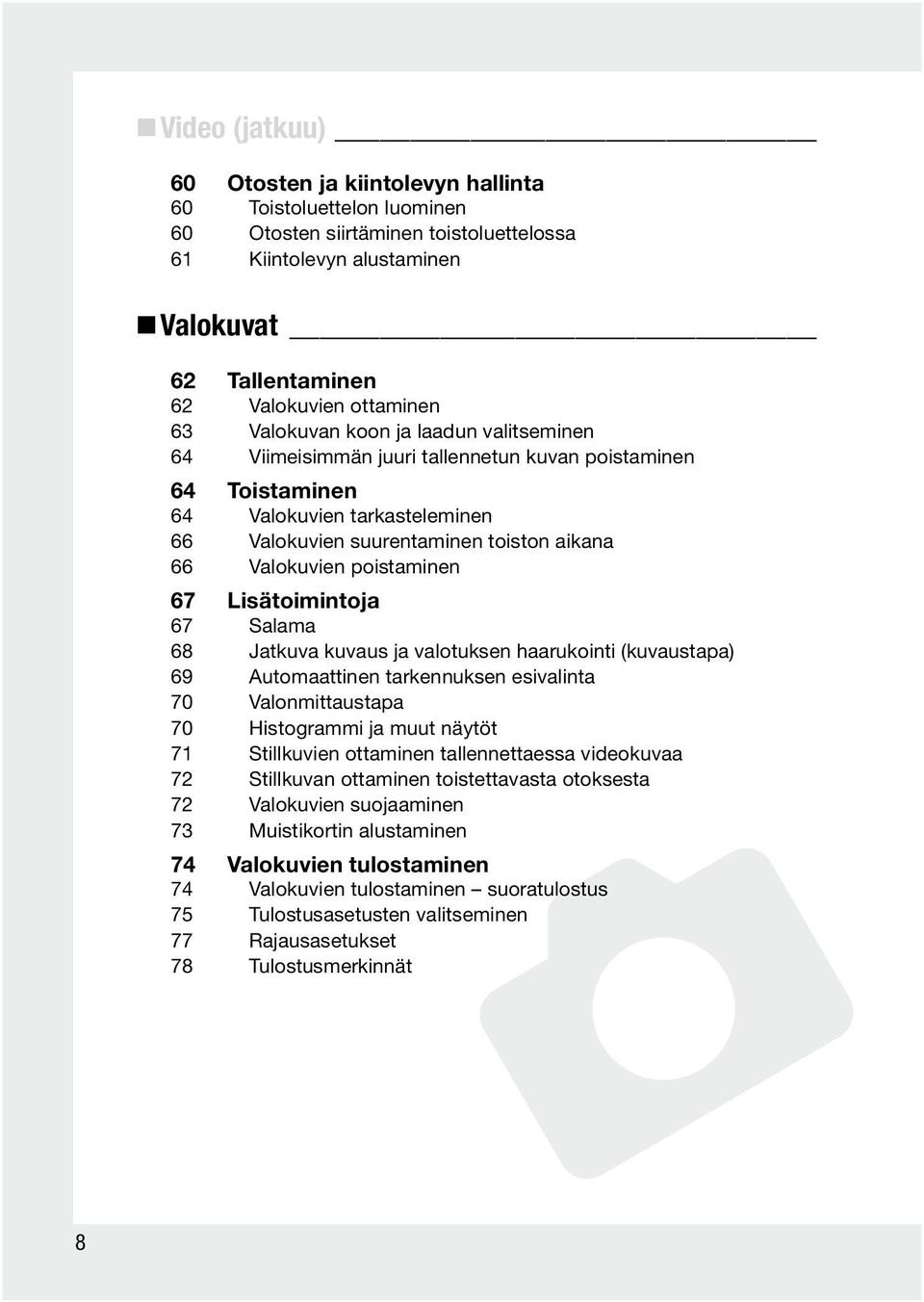

8 Video (jatkuu) 60 Otosten ja kiintolevyn hallinta 60 Toistoluettelon luominen 60 Otosten siirtäminen toistoluettelossa 61 Kiintolevyn alustaminen Valokuvat 62 Tallentaminen 62 Valokuvien ottaminen 63 Valokuvan koon ja laadun valitseminen 64 Viimeisimmän juuri tallennetun kuvan poistaminen 64 Toistaminen 64 Valokuvien tarkasteleminen 66 Valokuvien suurentaminen toiston aikana 66 Valokuvien poistaminen 67 Lisätoimintoja 67 Salama 68 Jatkuva kuvaus ja valotuksen haarukointi (kuvaustapa) 69 Automaattinen tarkennuksen esivalinta 70 Valonmittaustapa 70 Histogrammi ja muut näytöt 71 Stillkuvien ottaminen tallennettaessa videokuvaa 72 Stillkuvan ottaminen toistettavasta otoksesta 72 Valokuvien suojaaminen 73 Muistikortin alustaminen 74 Valokuvien tulostaminen 74 Valokuvien tulostaminen suoratulostus 75 Tulostusasetusten valitseminen 77 Rajausasetukset 78 Tulostusmerkinnät 8

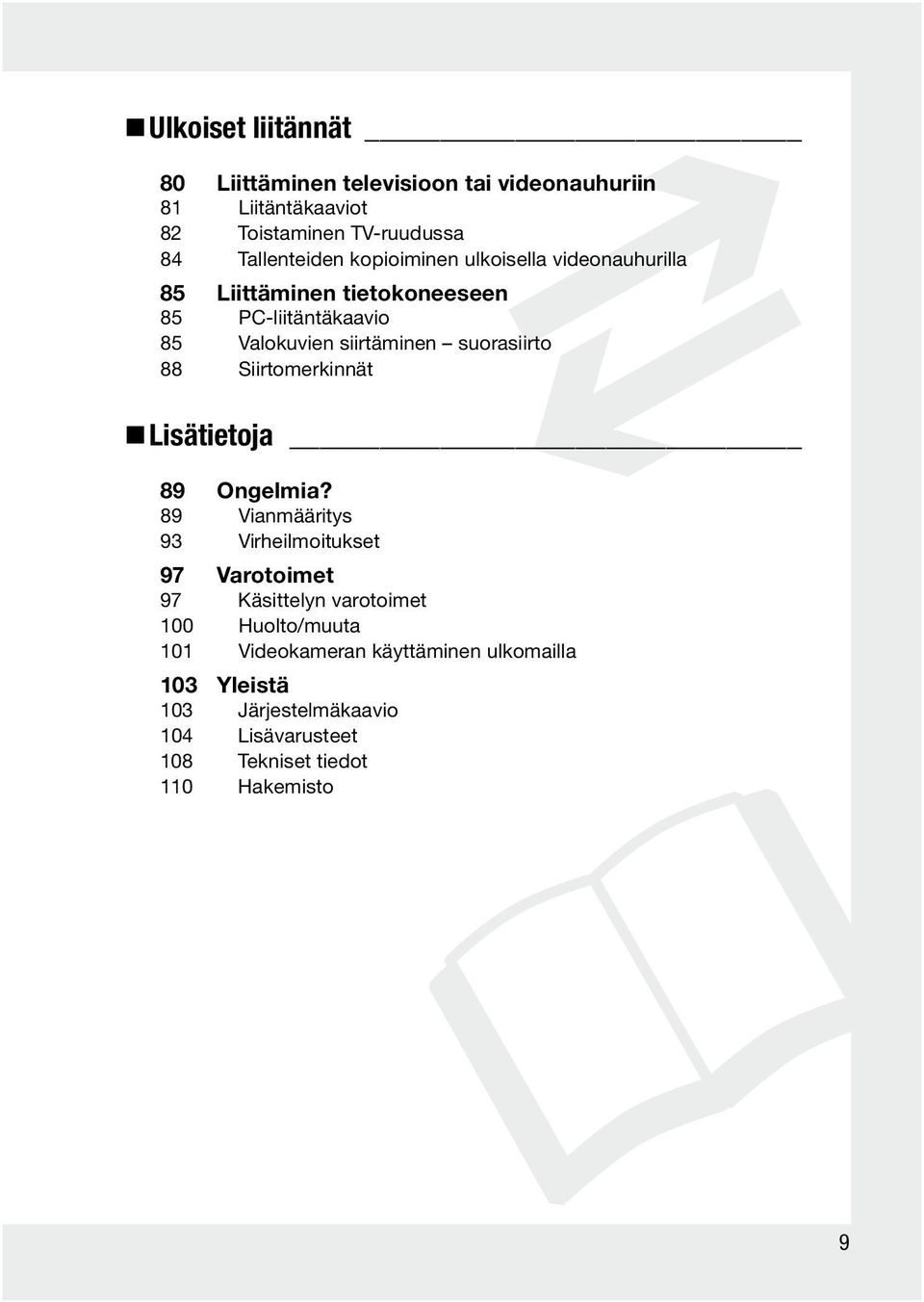

9 Ulkoiset liitännät 80 Liittäminen televisioon tai videonauhuriin 81 Liitäntäkaaviot 82 Toistaminen TV-ruudussa 84 Tallenteiden kopioiminen ulkoisella videonauhurilla 85 Liittäminen tietokoneeseen 85 PC-liitäntäkaavio 85 Valokuvien siirtäminen suorasiirto 88 Siirtomerkinnät Lisätietoja 89 Ongelmia? 89 Vianmääritys 93 Virheilmoitukset 97 Varotoimet 97 Käsittelyn varotoimet 100 Huolto/muuta 101 Videokameran käyttäminen ulkomailla 103 Yleistä 103 Järjestelmäkaavio 104 Lisävarusteet 108 Tekniset tiedot 110 Hakemisto 9

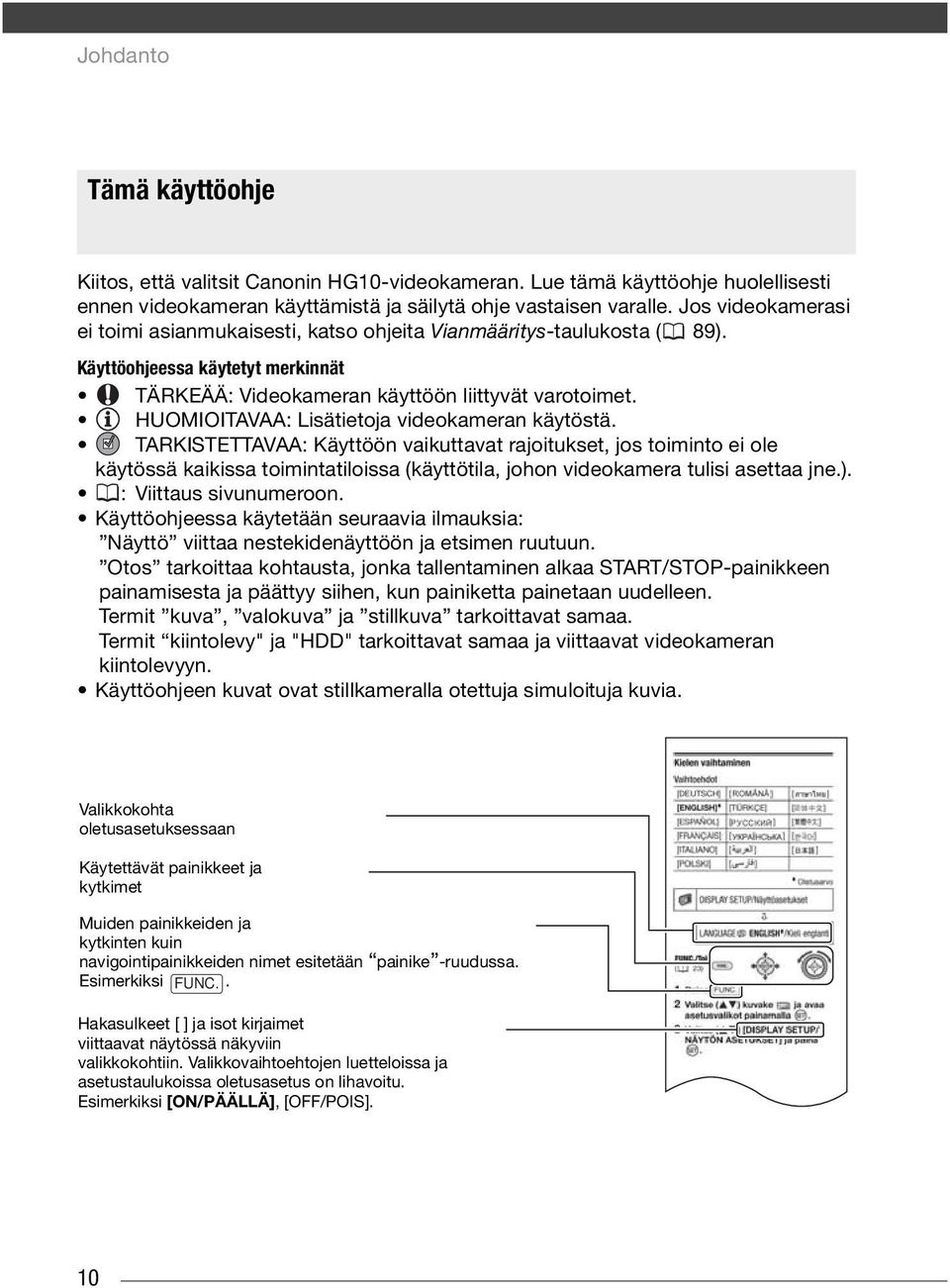

10 Johdanto Tämä käyttöohje Kiitos, että valitsit Canonin HG10-videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso ohjeita Vianmääritys-taulukosta ( 89). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMIOITAVAA: Lisätietoja videokameran käytöstä. TARKISTETTAVAA: Käyttöön vaikuttavat rajoitukset, jos toiminto ei ole käytössä kaikissa toimintatiloissa (käyttötila, johon videokamera tulisi asettaa jne.). : Viittaus sivunumeroon. Käyttöohjeessa käytetään seuraavia ilmauksia: Näyttö viittaa nestekidenäyttöön ja etsimen ruutuun. Otos tarkoittaa kohtausta, jonka tallentaminen alkaa START/STOP-painikkeen painamisesta ja päättyy siihen, kun painiketta painetaan uudelleen. Termit kuva, valokuva ja stillkuva tarkoittavat samaa. Termit kiintolevy" ja "HDD" tarkoittavat samaa ja viittaavat videokameran kiintolevyyn. Käyttöohjeen kuvat ovat stillkameralla otettuja simuloituja kuvia. Valikkokohta oletusasetuksessaan Käytettävät painikkeet ja kytkimet Muiden painikkeiden ja kytkinten kuin navigointipainikkeiden nimet esitetään painike -ruudussa. Esimerkiksi FUNC.. Hakasulkeet [ ] ja isot kirjaimet viittaavat näytössä näkyviin valikkokohtiin. Valikkovaihtoehtojen luetteloissa ja asetustaulukoissa oletusasetus on lihavoitu. Esimerkiksi [ON/PÄÄLLÄ], [OFF/POIS]. 10

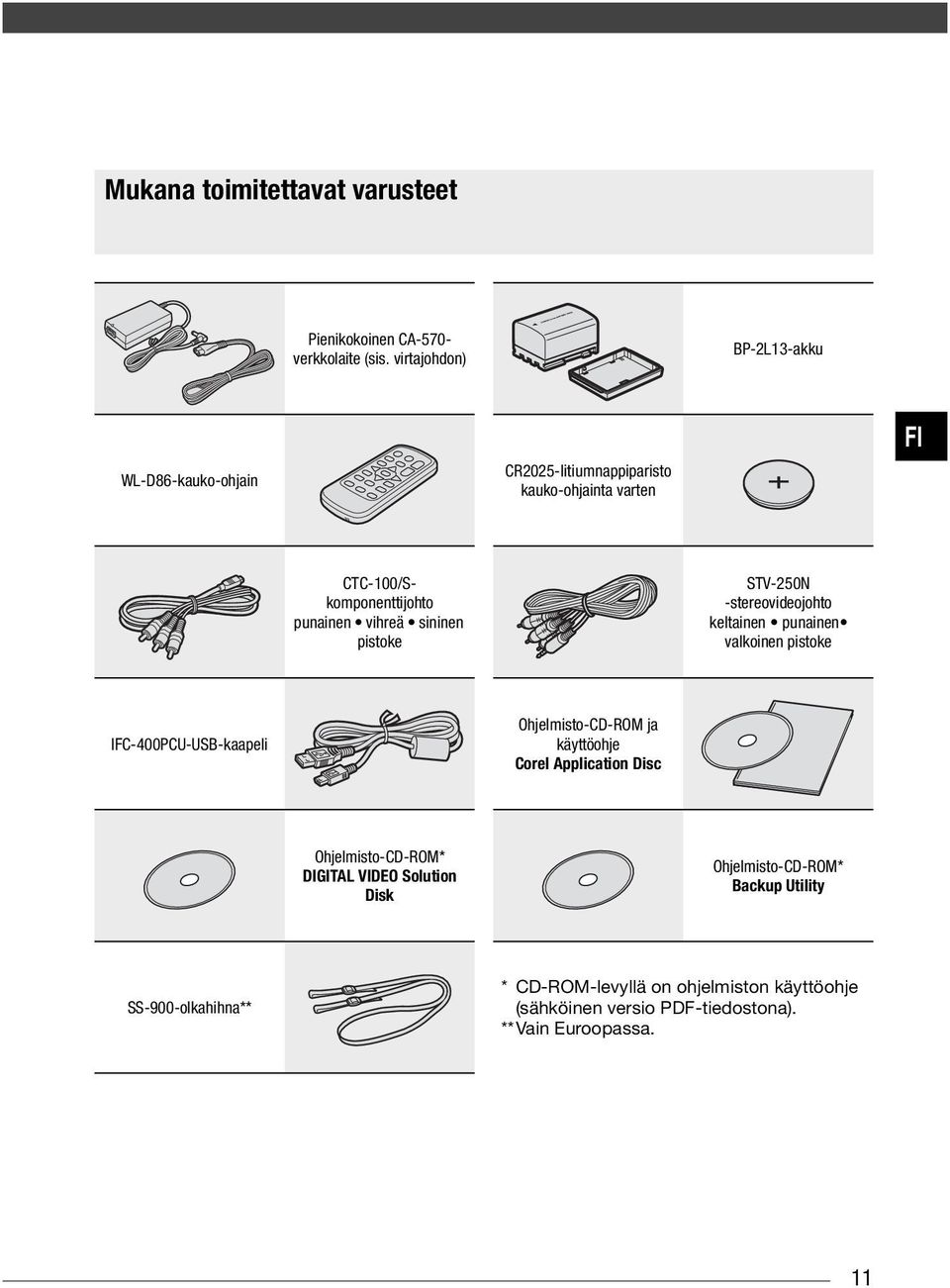

11 Videokameran toiminnot Mukana toimitettavat varusteet Pienikokoinen CA-570- verkkolaite (sis. virtajohdon) BP-2L13-akku WL-D86-kauko-ohjain CR2025-litiumnappiparisto kauko-ohjainta varten FI CTC-100/Skomponenttijohto punainen vihreä sininen pistoke STV-250N -stereovideojohto keltainen punainen valkoinen pistoke IFC-400PCU-USB-kaapeli Ohjelmisto-CD-ROM ja käyttöohje Corel Application Disc Ohjelmisto-CD-ROM* DIGITAL VIDEO Solution Disk Ohjelmisto-CD-ROM* Backup Utility SS-900-olkahihna** * CD-ROM-levyllä on ohjelmiston käyttöohje (sähköinen versio PDF-tiedostona). **Vain Euroopassa. 11

12 Johdanto Videokameran osat Kuva vasemmalta sivulta Kuva oikealta sivulta QUICK START -painike ja valmiustilan valo ( 32) DISP.-painike( 39, 70) (tulosta/siirrä) -painike ( 75, 85) USB-liitäntä( 85) CARD-käytön merkkivalo, muistikortin käyttö ( 62) Muistikorttipaikka (avaa kansi, kun haluat laittaa kortin paikalleen tai poistaa sen) ( 27) Kaiutin ( 34) Liitäntöjen kansi HDMI OUT -mini-liitäntä ( 81, 83) COMPONENT OUT -liitäntä( 81) AV OUT/ -liitäntä ( 80) Käsikahvan hihna ( 19) Hihnan kiinnike Salama ( 67) Nopean automaattitarkennuksen tunnistin ( 42) MIC-liitäntä ( 59) Kauko-ohjaintunnistin ( 20) Minivideovalo ( 52) Muiden painikkeiden ja kytkinten kuin navigointipainikkeiden nimet esitetään painike - ruudussa (esimerkiksi FUNC. ). Kuva edestä 12

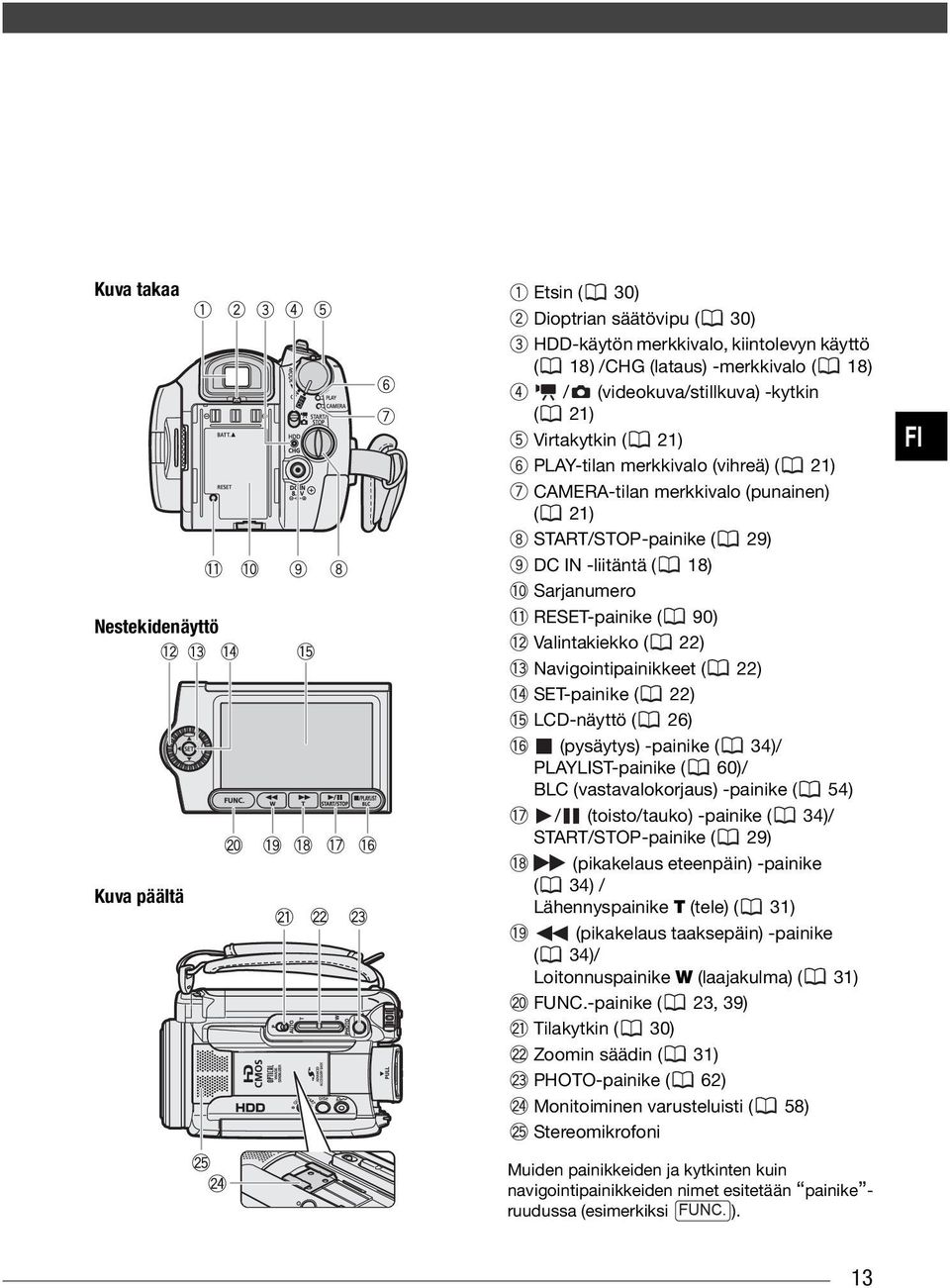

13 Kuva takaa Nestekidenäyttö Kuva päältä Etsin ( 30) Dioptrian säätövipu ( 30) HDD-käytön merkkivalo, kiintolevyn käyttö ( 18) /CHG (lataus) -merkkivalo ( 18) / (videokuva/stillkuva) -kytkin ( 21) Virtakytkin ( 21) PLAY-tilan merkkivalo (vihreä) ( 21) CAMERA-tilan merkkivalo (punainen) ( 21) START/STOP-painike ( 29) DC IN -liitäntä ( 18) Sarjanumero RESET-painike ( 90) Valintakiekko ( 22) Navigointipainikkeet ( 22) SET-painike ( 22) LCD-näyttö ( 26) (pysäytys) -painike ( 34)/ PLAYLIST-painike ( 60)/ BLC (vastavalokorjaus) -painike ( 54) / (toisto/tauko) -painike ( 34)/ START/STOP-painike ( 29) (pikakelaus eteenpäin) -painike ( 34) / Lähennyspainike T (tele) ( 31) (pikakelaus taaksepäin) -painike ( 34)/ Loitonnuspainike W (laajakulma) ( 31) FUNC.-painike ( 23, 39) Tilakytkin ( 30) Zoomin säädin ( 31) PHOTO-painike ( 62) Monitoiminen varusteluisti ( 58) Stereomikrofoni Muiden painikkeiden ja kytkinten kuin navigointipainikkeiden nimet esitetään painike - ruudussa (esimerkiksi FUNC. ). FI 13

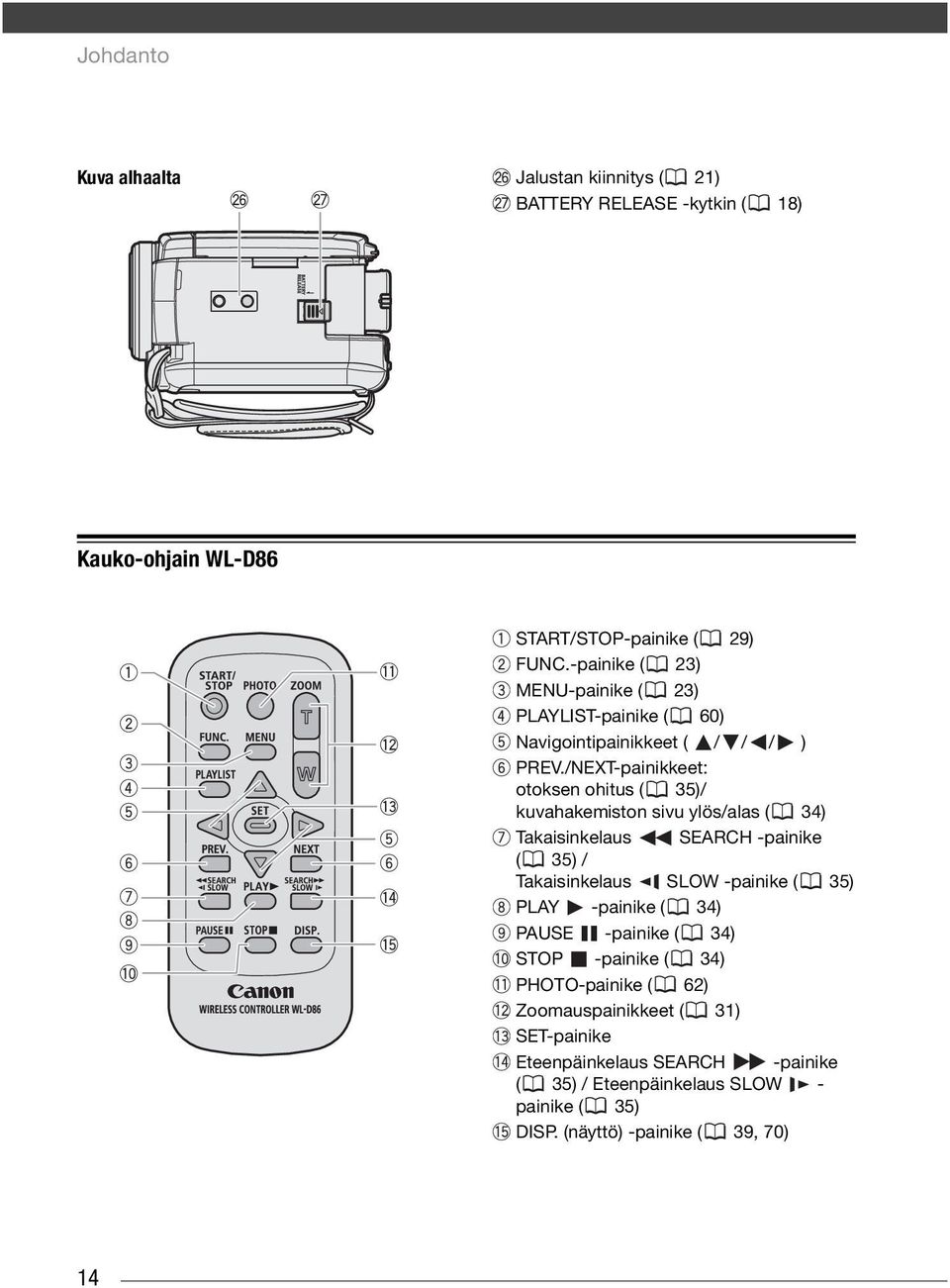

14 Johdanto Kuva alhaalta Jalustan kiinnitys ( 21) BATTERY RELEASE -kytkin ( 18) Kauko-ohjain WL-D86 START/STOP-painike ( 29) FUNC.-painike ( 23) MENU-painike ( 23) PLAYLIST-painike ( 60) Navigointipainikkeet ( / / / ) PREV./NEXT-painikkeet: otoksen ohitus ( 35)/ kuvahakemiston sivu ylös/alas ( 34) Takaisinkelaus SEARCH -painike ( 35) / Takaisinkelaus SLOW -painike ( 35) PLAY -painike ( 34) PAUSE -painike ( 34) STOP -painike ( 34) PHOTO-painike ( 62) Zoomauspainikkeet ( 31) SET-painike Eteenpäinkelaus SEARCH -painike ( 35) / Eteenpäinkelaus SLOW - painike ( 35) DISP. (näyttö) -painike ( 39, 70) 14

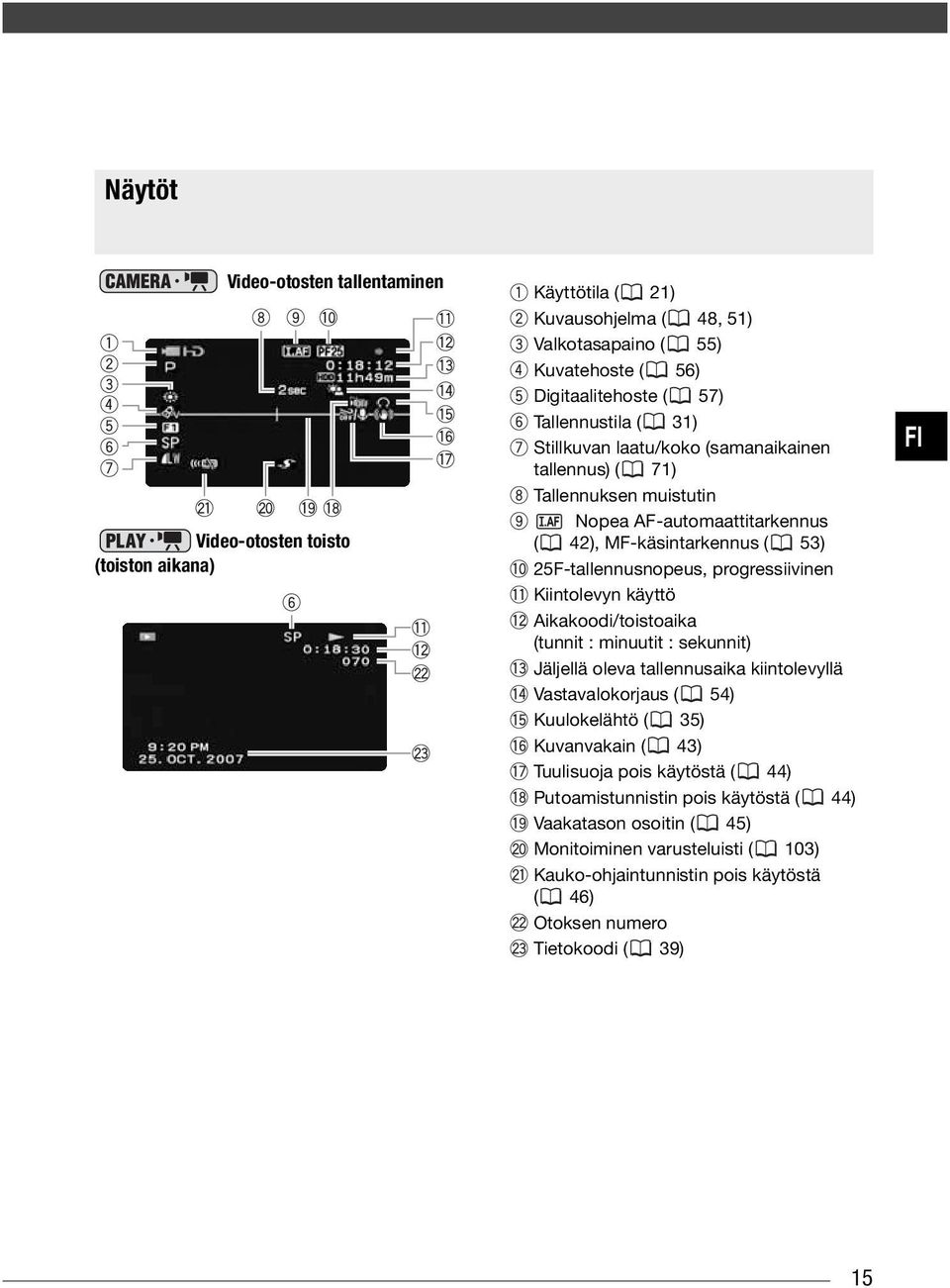

15 Näytöt Video-otosten tallentaminen Video-otosten toisto (toiston aikana) Käyttötila ( 21) Kuvausohjelma ( 48, 51) Valkotasapaino ( 55) Kuvatehoste ( 56) Digitaalitehoste ( 57) Tallennustila ( 31) Stillkuvan laatu/koko (samanaikainen tallennus) ( 71) Tallennuksen muistutin Nopea AF-automaattitarkennus ( 42), MF-käsintarkennus ( 53) 25F-tallennusnopeus, progressiivinen Kiintolevyn käyttö Aikakoodi/toistoaika (tunnit : minuutit : sekunnit) Jäljellä oleva tallennusaika kiintolevyllä Vastavalokorjaus ( 54) Kuulokelähtö ( 35) Kuvanvakain ( 43) Tuulisuoja pois käytöstä ( 44) Putoamistunnistin pois käytöstä ( 44) Vaakatason osoitin ( 45) Monitoiminen varusteluisti ( 103) Kauko-ohjaintunnistin pois käytöstä ( 46) Otoksen numero Tietokoodi ( 39) FI 15

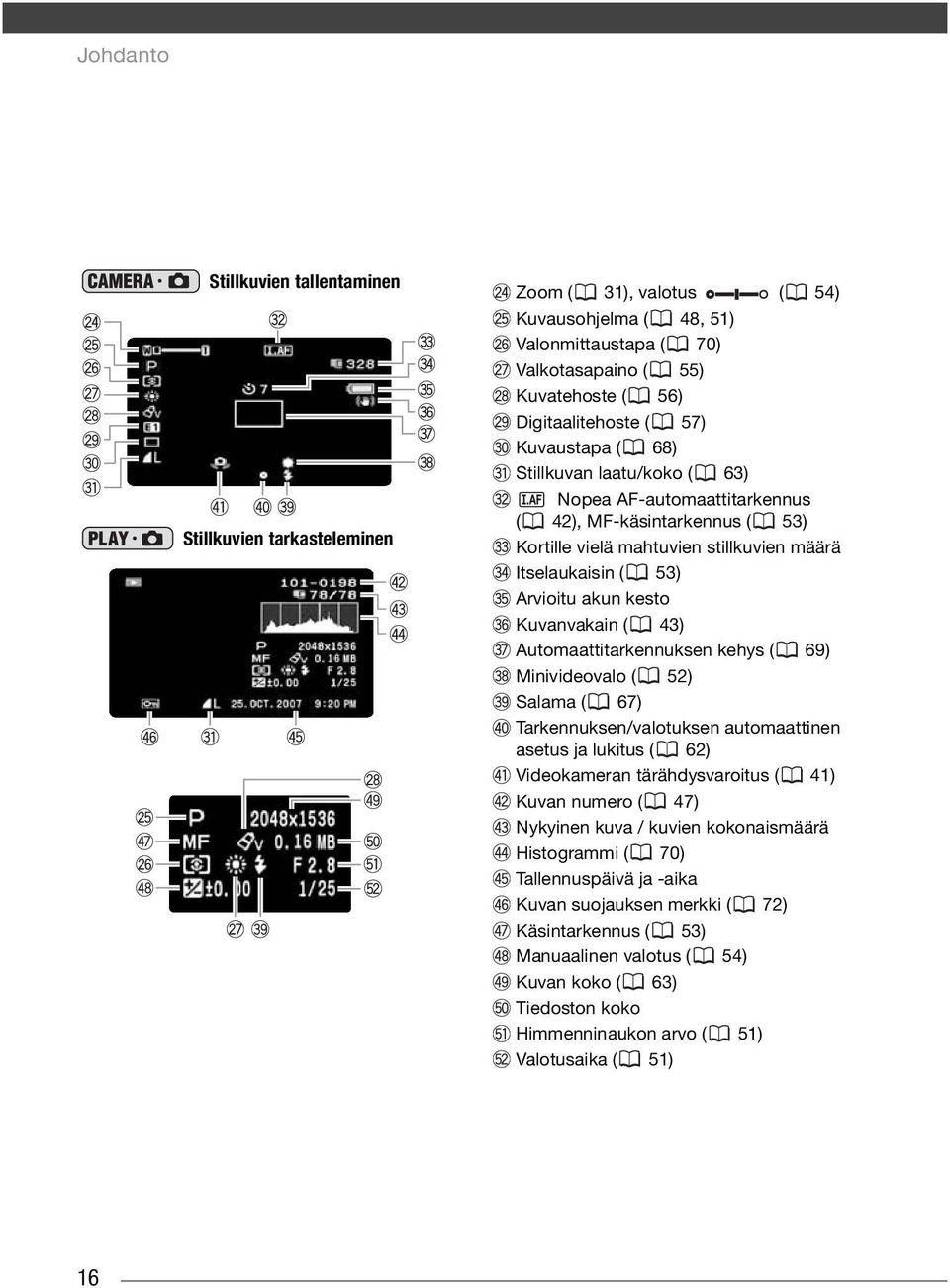

16 Johdanto Stillkuvien tallentaminen Stillkuvien tarkasteleminen Zoom ( 31), valotus ( 54) Kuvausohjelma ( 48, 51) Valonmittaustapa ( 70) Valkotasapaino ( 55) Kuvatehoste ( 56) Digitaalitehoste ( 57) Kuvaustapa ( 68) Stillkuvan laatu/koko ( 63) Nopea AF-automaattitarkennus ( 42), MF-käsintarkennus ( 53) Kortille vielä mahtuvien stillkuvien määrä Itselaukaisin ( 53) Arvioitu akun kesto Kuvanvakain ( 43) Automaattitarkennuksen kehys ( 69) Minivideovalo ( 52) Salama ( 67) Tarkennuksen/valotuksen automaattinen asetus ja lukitus ( 62) Videokameran tärähdysvaroitus ( 41) Kuvan numero ( 47) Nykyinen kuva / kuvien kokonaismäärä Histogrammi ( 70) Tallennuspäivä ja -aika Kuvan suojauksen merkki ( 72) Käsintarkennus ( 53) Manuaalinen valotus ( 54) Kuvan koko ( 63) Tiedoston koko Himmenninaukon arvo ( 51) Valotusaika ( 51) 16

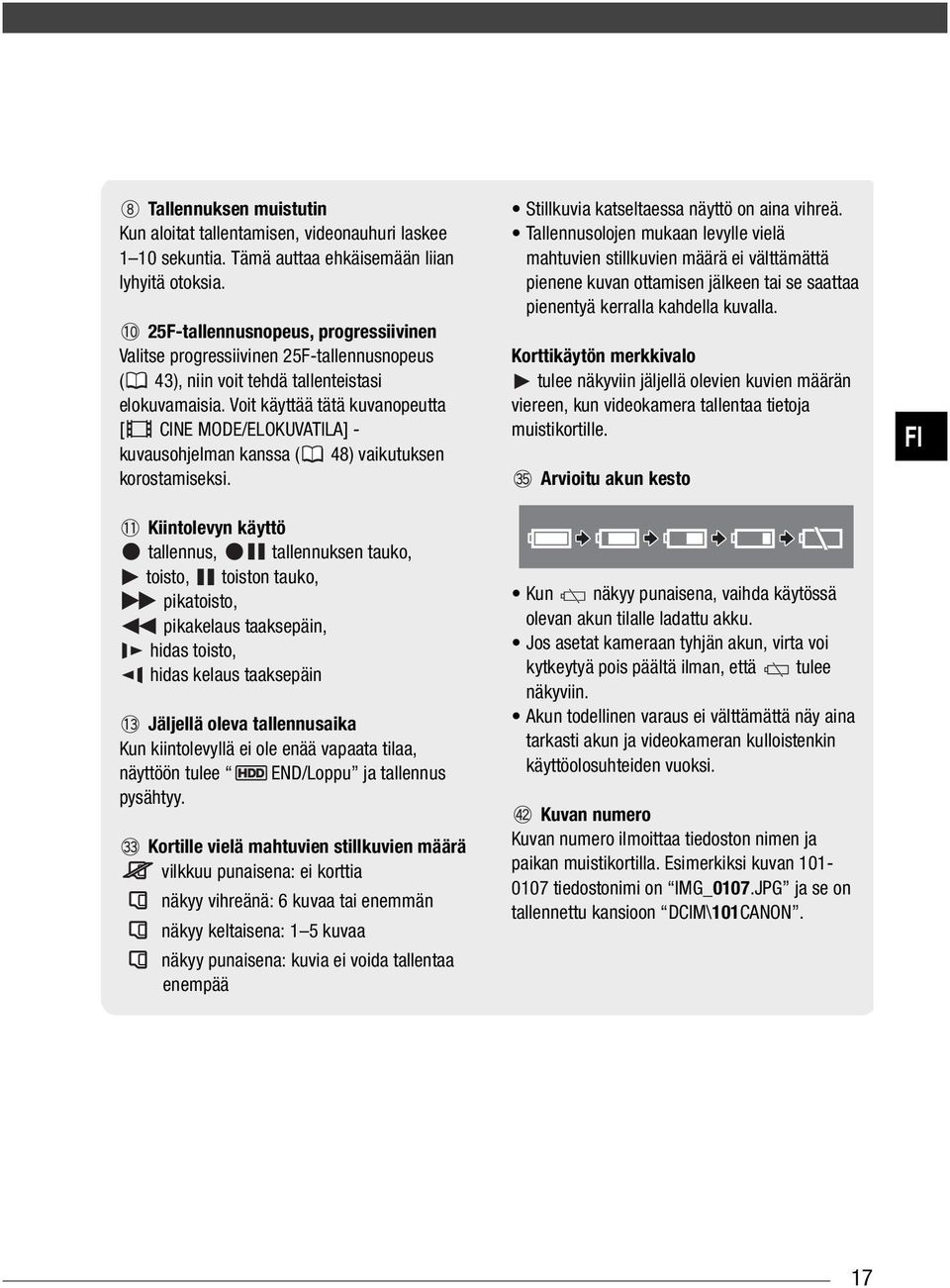

17 Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. 25F-tallennusnopeus, progressiivinen Valitse progressiivinen 25F-tallennusnopeus ( 43), niin voit tehdä tallenteistasi elokuvamaisia. Voit käyttää tätä kuvanopeutta [ CINE MODE/ELOKUVATILA] - kuvausohjelman kanssa ( 48) vaikutuksen korostamiseksi. Kiintolevyn käyttö tallennus, tallennuksen tauko, toisto, toiston tauko, pikatoisto, pikakelaus taaksepäin, hidas toisto, hidas kelaus taaksepäin Jäljellä oleva tallennusaika Kun kiintolevyllä ei ole enää vapaata tilaa, näyttöön tulee END/Loppu ja tallennus pysähtyy. Kortille vielä mahtuvien stillkuvien määrä vilkkuu punaisena: ei korttia näkyy vihreänä: 6 kuvaa tai enemmän näkyy keltaisena: 1 5 kuvaa näkyy punaisena: kuvia ei voida tallentaa enempää Stillkuvia katseltaessa näyttö on aina vihreä. Tallennusolojen mukaan levylle vielä mahtuvien stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kerralla kahdella kuvalla. Korttikäytön merkkivalo tulee näkyviin jäljellä olevien kuvien määrän viereen, kun videokamera tallentaa tietoja muistikortille. Arvioitu akun kesto Kun näkyy punaisena, vaihda käytössä olevan akun tilalle ladattu akku. Jos asetat kameraan tyhjän akun, virta voi kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. Kuvan numero Kuvan numero ilmoittaa tiedoston nimen ja paikan muistikortilla. Esimerkiksi kuvan tiedostonimi on IMG_0107.JPG ja se on tallennettu kansioon DCIM\101CANON. FI 17

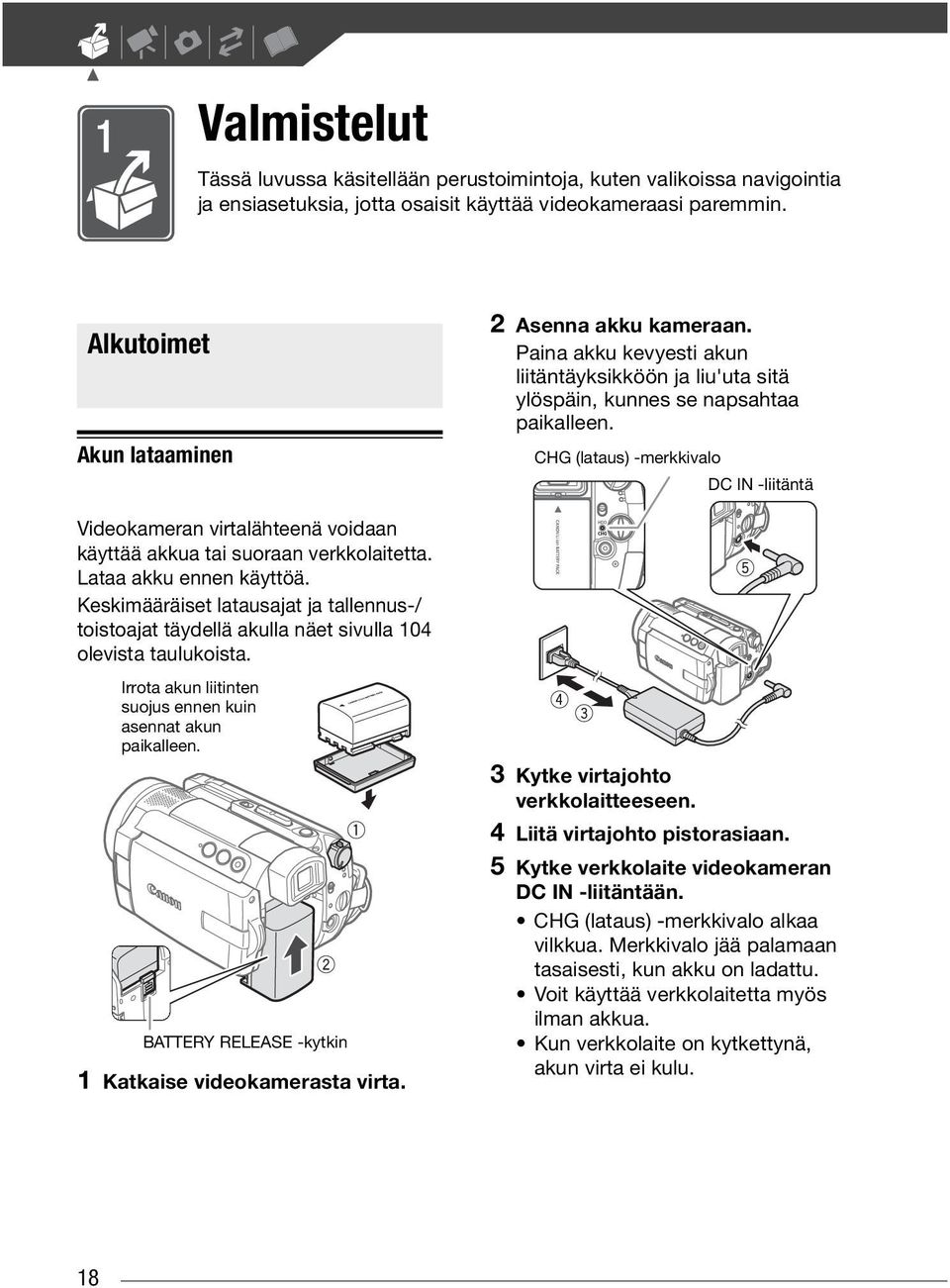

18 Valmistelut Tässä luvussa käsitellään perustoimintoja, kuten valikoissa navigointia ja ensiasetuksia, jotta osaisit käyttää videokameraasi paremmin. Alkutoimet Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai suoraan verkkolaitetta. Lataa akku ennen käyttöä. Keskimääräiset latausajat ja tallennus-/ toistoajat täydellä akulla näet sivulla 104 olevista taulukoista. Irrota akun liitinten suojus ennen kuin asennat akun paikalleen. BATTERY RELEASE -kytkin 1 Katkaise videokamerasta virta. 2 Asenna akku kameraan. Paina akku kevyesti akun liitäntäyksikköön ja liu'uta sitä ylöspäin, kunnes se napsahtaa paikalleen. CHG (lataus) -merkkivalo DC IN -liitäntä 3 Kytke virtajohto verkkolaitteeseen. 4 Liitä virtajohto pistorasiaan. 5 Kytke verkkolaite videokameran DC IN -liitäntään. CHG (lataus) -merkkivalo alkaa vilkkua. Merkkivalo jää palamaan tasaisesti, kun akku on ladattu. Voit käyttää verkkolaitetta myös ilman akkua. Kun verkkolaite on kytkettynä, akun virta ei kulu. 18

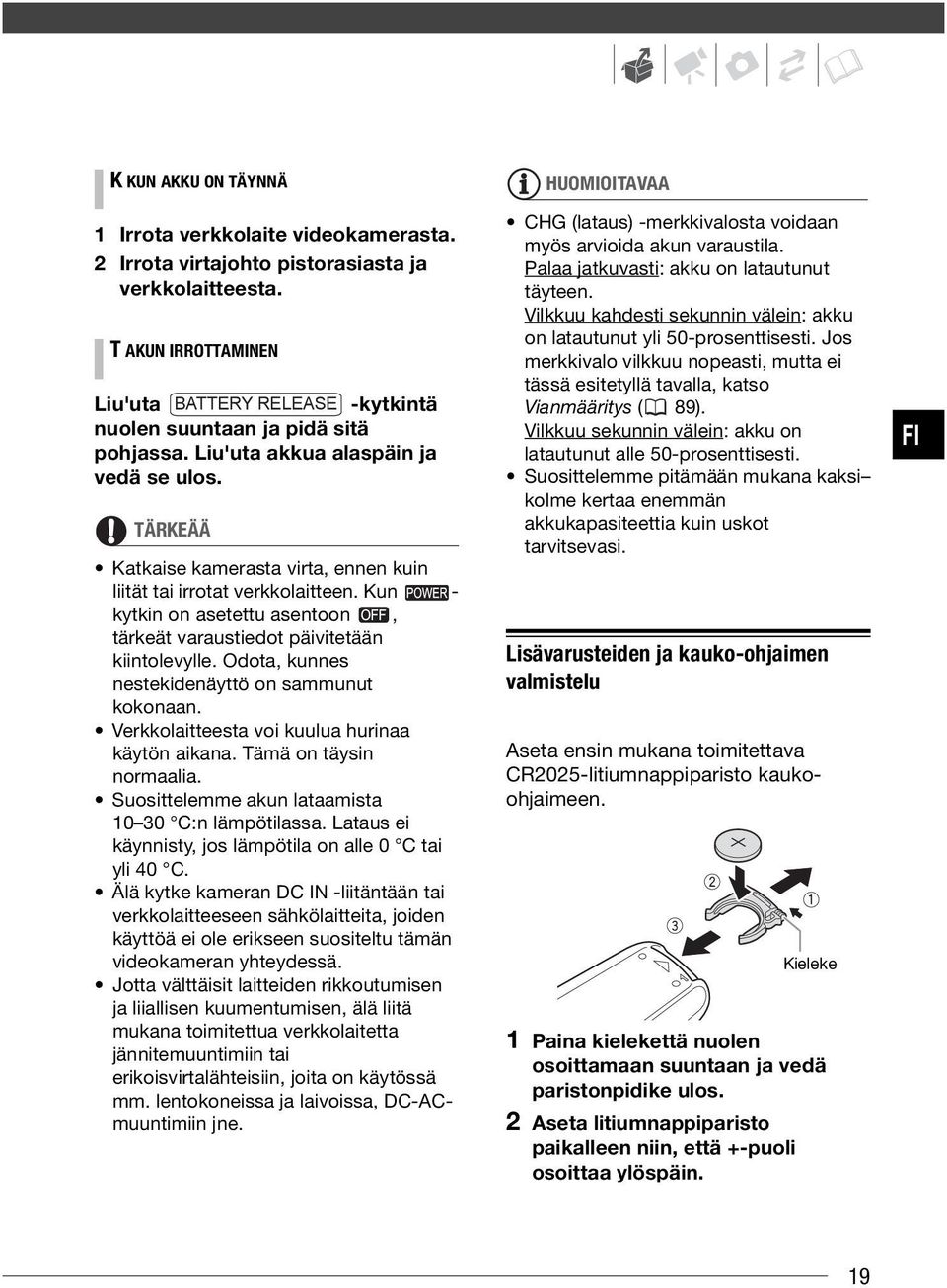

19 K KUN AKKU ON TÄYNNÄ 1 Irrota verkkolaite videokamerasta. 2 Irrota virtajohto pistorasiasta ja verkkolaitteesta. T AKUN IRROTTAMINEN Liu'uta BATTERY RELEASE -kytkintä nuolen suuntaan ja pidä sitä pohjassa. Liu'uta akkua alaspäin ja vedä se ulos. TÄRKEÄÄ Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Kun - kytkin on asetettu asentoon, tärkeät varaustiedot päivitetään kiintolevylle. Odota, kunnes nestekidenäyttö on sammunut kokonaan. Verkkolaitteesta voi kuulua hurinaa käytön aikana. Tämä on täysin normaalia. Suosittelemme akun lataamista C:n lämpötilassa. Lataus ei käynnisty, jos lämpötila on alle 0 C tai yli 40 C. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joiden käyttöä ei ole erikseen suositeltu tämän videokameran yhteydessä. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-ACmuuntimiin jne. HUOMIOITAVAA CHG (lataus) -merkkivalosta voidaan myös arvioida akun varaustila. Palaa jatkuvasti: akku on latautunut täyteen. Vilkkuu kahdesti sekunnin välein: akku on latautunut yli 50-prosenttisesti. Jos merkkivalo vilkkuu nopeasti, mutta ei tässä esitetyllä tavalla, katso Vianmääritys ( 89). Vilkkuu sekunnin välein: akku on latautunut alle 50-prosenttisesti. Suosittelemme pitämään mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Lisävarusteiden ja kauko-ohjaimen valmistelu Aseta ensin mukana toimitettava CR2025-litiumnappiparisto kaukoohjaimeen. Kieleke 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. FI 19

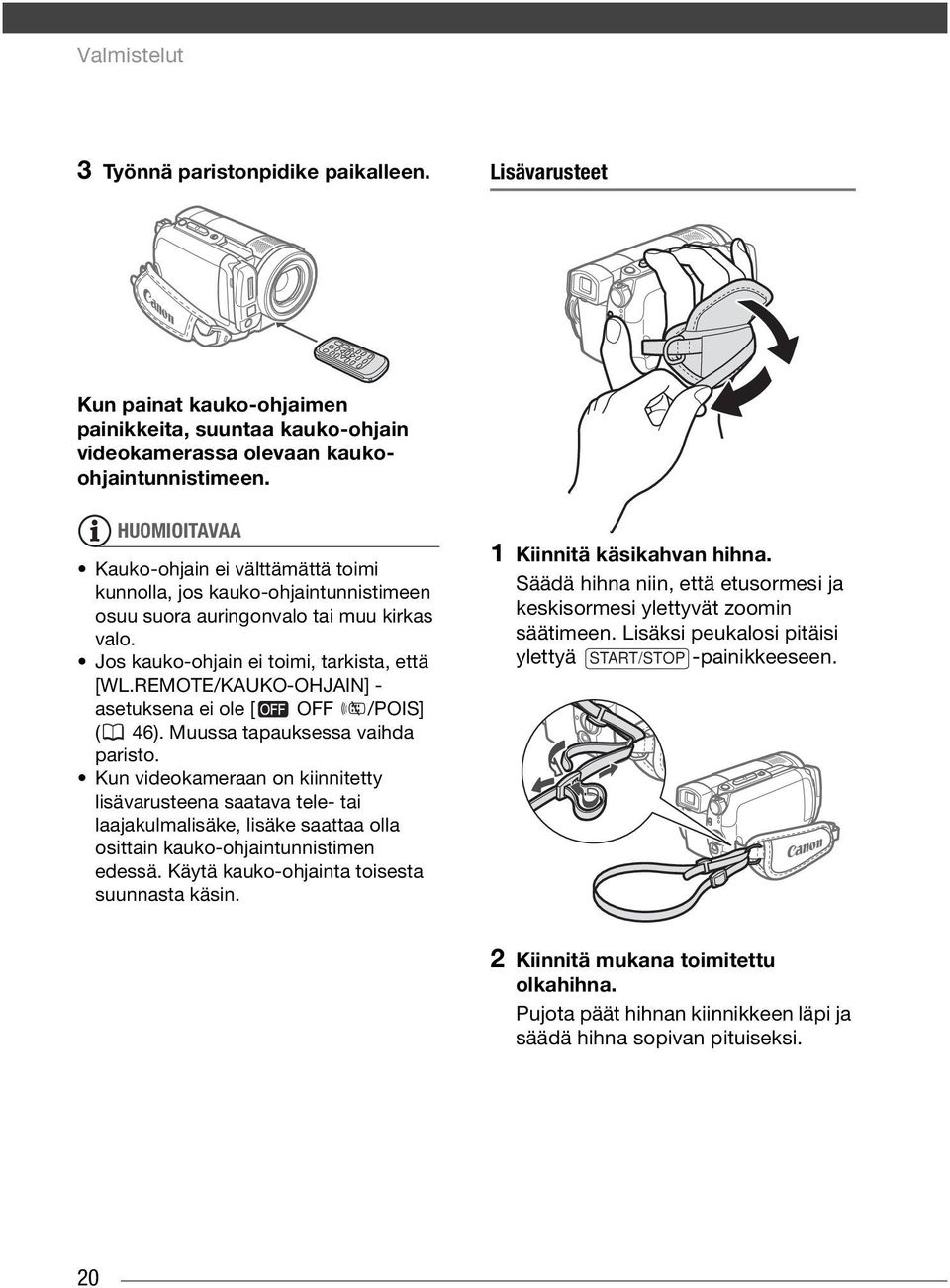

20 Valmistelut 3 Työnnä paristonpidike paikalleen. Lisävarusteet Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kaukoohjaintunnistimeen. HUOMIOITAVAA Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, että [WL.REMOTE/KAUKO-OHJAIN] - asetuksena ei ole [ OFF /POIS] ( 46). Muussa tapauksessa vaihda paristo. Kun videokameraan on kiinnitetty lisävarusteena saatava tele- tai laajakulmalisäke, lisäke saattaa olla osittain kauko-ohjaintunnistimen edessä. Käytä kauko-ohjainta toisesta suunnasta käsin. 1 Kiinnitä käsikahvan hihna. Säädä hihna niin, että etusormesi ja keskisormesi ylettyvät zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä START/STOP -painikkeeseen. 2 Kiinnitä mukana toimitettu olkahihna. Pujota päät hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. 20

21 KUN ASETAT VIDEOKAMERAN JALUSTALLE Älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä jalustaa, jonka kiinnitysruuvit ovat pidempiä kuin 5,5 mm, sillä kamera saattaa vahingoittua. Videokameran perustoiminnot Virtakytkin Lukituspainike FI Videokameran virran kytkemisen ja katkaisemisen lisäksi -kytkimellä valitaan kameran toimintatila. Videokameran kytkeminen päälle:pidä lukituspainike painettuna ja siirrä - kytkin asentoon ON/Päällä. Käyttötilan muuttaminen:liu'uta - kytkintä hetkeksi ON/Päällä-asennosta suuntaan MODE/Tila ja vapauta se sitten. Toimintotila vaihtuu tallennuksesta (CAMERA punainen merkkivalo) toistoksi (PLAY vihreä merkkivalo) tai päinvastoin. Toimintatilat Videokameran toimintatila määräytyy -kytkimen ja / -kytkimen asennon perusteella. Käyttöohjeessa tarkoittaa, että toiminto on käytettävissä näytetyssä toimintatilassa, ja tarkoittaa, että toiminto ei ole käytettävissä. Kun toimintatilakuvakkeita ei ole näkyvissä, 21

22 Valmistelut toiminto on käytettävissä kaikissa toimintatiloissa. Navigointipainikkeet ja valintakiekko Tässä videokamerassa on navigointipainikkeet ( / / / ) ja valintakiekko nestekidenäytössä, joten voit ohjata kätevästi useita toimintoja. Navigointipainikkeiden ja valintakiekon toiminnot vaihtelevat toimintatilan ja videokameran asetusten mukaan. Valitse navigointipainikkeilla haluamasi kohta tai muuta asetuksia. Monissa toiminnoissa valintakiekon kääntäminen vastaa navigointipainikkeen tai painamista. Muissa toiminnoissa sen kääntäminen vastaa navigointipainikkeen tai painamista. Huomaa, että valintakiekkoa ei voi käyttää tiettyihin toimintoihin. Ohjaimen opas Tallenna asetukset tai vahvista toimenpide painamalla. Valikkonäytöissä tämä ilmaistaan kuvakkeella. Näytä/piilota ohjaimen opas painamalla. Käyttöohjeen kuvissa muut kuin selitettävään toimintoon liittyvät kohdat on merkitty raidoituksella. Toimintatila Toimintatilan ilmaisin / -kytkin Kuvakenäyttö Toiminta (video-otokset) Video-otosten tallentaminen kiintolevylle 29 (punainen) (stillkuvat) Stillkuvien tallentaminen muistikortille 62 (video-otokset) (vihreä) Video-otosten toistaminen kiintolevyltä 34 (vihreä) (stillkuvat) (sininen) Stillkuvien katseleminen muistikortilta 64 22

23 Toimintatilan mukaan kohdat voivat olla tyhjiä tai niissä voi olla eri kuvake kuin kuvassa. NEXT Jos ohjaimen oppaassa on useita sivuja, alaosassa näkyy [NEXT/SEURAAVA] ja sivunumeron kuvake ( ). Tuo oppaan seuraava sivu näkyviin painamalla. Valikkojen käyttäminen Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat FUNC.-painiketta ( FUNC. ) painamalla. Jos haluat lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista, katso Valikkovaihtoehtojen luettelot ( 39). FUNC. -valikkovaihtoehdon valitseminen 2 Valitse or muutettava toiminto vasemmanpuoleisesta sarakkeesta. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. Voit käyttää myös valintakiekkoa. 3 Valitse haluamasi asetus käytettävissä olevien vaihtoehtojen luettelosta alapalkista. Valittu vaihtoehto näkyy vaaleansinisellä korostettuna. Joitakin asetuksia määritettäessä sinun täytyy tehdä lisävalintoja ja/tai painaa. Noudata näyttöön tulevia lisätoimintojen ohjeita (kuten -kuvaketta, pieniä nuolia jne.). 4 Tallenna asetukset ja sulje valikko painamalla FUNC.. Voit sulkea valikon milloin tahansa painamalla FUNC.. Vaihtoehdon valitseminen asetusvalikosta FUNC./Toim. ( 23) FI FUNC./Toim. ( 23) 1 Paina FUNC.. 1 Paina FUNC.. 2 Valitse navigointipainikkeilla - kuvake ja avaa asetusvalikot painamalla. Voit myös avata asetusvalikkonäytön pitämällä FUNC. -painiketta painettuna yli sekunnin tai 23

24 Valmistelut painamalla kauko-ohjaimen MENU - painiketta. 3 Valitse haluamasi valikko vasemmanpuoleisesta sarakkeesta ja paina. Valitsemasi valikon otsikko näkyy näytön yläreunassa. Sen alla on luettelo asetuksista. 4 Valitse muutettava asetus ja paina. Oranssi valintapalkki ilmaisee valittuna olevan valikkoasetuksen. Kohdat, jotka eivät ole valittavissa, näkyvät mustina. Voit palata valikon valintanäyttöön (vaihe 3) painamalla. 5 Valitse haluttu vaihtoehto ja tallenna asetus painamalla. 6 Paina FUNC.. Voit sulkea valikon milloin tahansa painamalla FUNC.. HUOMIOITAVAA Voit navigoida valikoissa ja tehdä asetuksia myös valintakiekolla. Ensimmäiset aika-asetukset Päiväyksen ja ajan asettaminen Ennen kuin aloitat videokameran käytön, sinun on asetettava päiväys ja aika. [DATE/TIME-PÄIVÄYS/AIKA] - näyttö (päiväyksen ja ajan asetusnäyttö) tulee automaattisesti näkyviin, jos videokameran kelloa ei ole asetettu. Kun [DATE/TIME-PÄIVÄYS/AIKA] - näyttö (päiväyksen ja ajan asetusnäyttö) tulee näkyviin, vuosi näkyy oranssina ja se osoitetaan nuolilla ylös/alas. 1 Aseta vuosi ja siirry ( ) kuukauteen. Voit muuttaa vuotta myös valintakiekolla. 2 Aseta muut kentät (kuukausi, päivä, tunnit ja minuutit) samalla tavoin. 3 Siirrä ( ) osoitin [OK]-painikkeen kohdalle ja käynnistä kello ja sulje valikko painamalla -painiketta. TÄRKEÄÄ Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä 24

25 tapauksessa litiumakku ( 100) ja aseta aikavyöhyke, päiväys ja aika uudelleen. Päiväys näkyy muodossa vuosi-kuukausipäivä vain ensimmäisessä asetusnäytössä. Seuraavissa näytöissä päiväys ja aika näkyvät muodossa päivä-kuukausi-vuosi (esimerkiksi [1.JAN :00 AM/ 1.TAM :00]). Päiväyksen muotoa voidaan muuttaa ( 48). Päiväystä ja aikaa voidaan muuttaa myös myöhemmin (mutta ei alkuasetusten määrittämisen aikana). Avaa [DATE/TIME- PÄIVÄYS/AIKA]-näyttö painamalla FUNC. ja valitsemalla [DATE/TIME SETUP- PÄIVÄYKSEN/AJAN ASETUS] [DATE/ TIME-PÄIVÄYS/AIKA]. Kielen vaihtaminen Vaihtoehdot [DEUTSCH] [ ROMANA] [ ] [ENGLISH] [TÜRKÇE] [ ] [ESPAÑOL] [ ] [ ] [FRANÇAIS] [ ] [ ] [ITALIANO] [ ] [ ] [POLSKI] [ ] FUNC./Toim. ( 23) DISPLAY SETUP/Näyttöasetukset Oletusarvo LANGUAGE ENGLISH /Kieli englanti 1 Paina FUNC.. 2 Valitse ( ) kuvake ja avaa asetusvalikot painamalla. 3 Valitse ( ) [DISPLAY SETUP/ NÄYTÖN ASETUKSET] ja paina. 4 Valitse ( ) [LANGUAGE/ KIELI ] ja paina. 5 Valitse haluttu toiminto navigointipainikkeilla tai valintakiekolla ja paina. 6 Sulje valikko painamalla FUNC.. * Kun videokameran asetuksia määritetään ensimmäistä kertaa tai kun ne on nollattu, kaikki näytöt ovat englanninkielisiä (oletuskieli). Valitse [DISPLAY SETUP/ NÄYTÖN ASETUKSET] [LANGUAGE/ KIELI ] ja valitse sitten haluamasi kieli. HUOMIOITAVAA Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa -merkkiä seuraamalla. Joissakin valikkonäytöissä näkyvät näytöt ja viittaavat painikkeiden nimiin eivätkä ne muutu, vaikka kieltä muutettaisiin. Aikavyöhykkeen muuttaminen FUNC./Toim. ( 23) Oletusarvo DATE/TIME SETUP-Päiväyksen/ajan asetus T.ZONE/DST Pariisi PARIS -Aikav./kesäaika 1 Paina FUNC.. 2 Valitse ( ) kuvake ja avaa asetusvalikot painamalla. 3 Valitse [DATE/TIME SETUP- PÄIVÄYKSEN/AJAN ASETUS] ja paina. 25 FI

26 Valmistelut 4 Valitse [T.ZONE/DST-AIKAV./ KESÄAIKA] ja paina. Oletusasetuksena on Pariisi. Tallennuksen valmisteleminen AIKAVYÖHYKKEEN ASETTAMINEN 5 Varmista, että aikavyöhyke on valittu. 6 Valitse paikallista aikaa vastaava aikavyöhyke ja paina. Jos haluat siirtyä kesäaikaan, valitse alue, jonka vieressä on merkki. 7 Sulje valikko painamalla FUNC.. KUN MATKUSTAT Valitse matkakohteesi aikaa vastaava aikavyöhyke. 5 Siirrä ( ) oranssi valintakehys aikavyöhykkeeseen. 6 Valitse matkakohteesi aikaa vastaava aikavyöhyke ja paina. Tarkista näytössä näkyvä muuttunut päiväys ja aika. Jos haluat siirtyä kesäaikaan, valitse alue, jonka vieressä on merkki. 7 Sulje valikko painamalla FUNC.. Nestekidenäytön asennon ja kirkkauden säätäminen Nestekidenäytön kääntäminen Avaa nestekidenäyttö 90 asteen kulmaan. Näyttöä voidaan kääntää 90 astetta alaspäin. Näyttöä voidaan kääntää 180 astetta objektiivia kohti (näin kohde näkee nestekidenäytön samalla kun käytät etsintä). Näyttöä kannattaa kääntää 180 astetta myös silloin, jos haluat päästä kuvaan käyttäessäsi itselaukaisinta. Tämä on ainoa tilanne, jolloin voit käyttää etsintä ja nestekidenäyttöä samanaikaisesti Kuvauksen kohteena olevat henkilöt voivat tarkastella nestekidenäyttöä. 26

27 HUOMIOITAVAA Nestekidenäyttö ja etsin: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Nestekidenäytön taustavalo Nestekidenäytön kirkkaus voidaan asettaa normaaliksi tai kirkkaaksi. Asetus vaikuttaa sekä nestekidenäytön että etsimen kirkkauteen. Muistikortin asettaminen ja poistaminen Tässä videokamerassa voidaan käyttää ainoastaan minisd-kortteja. FI Pidä DISP. -painiketta painettuna yli 2 sekuntia. Voit vuorotella normaalia ja kirkasta asetusta toistamalla toimenpidettä. HUOMIOITAVAA Tämä asetus ei vaikuta tallennuksen kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. 1 Katkaise videokamerasta virta. 2 Avaa nestekidenäyttö. 3 Avaa muistikorttipaikan kansi. 4 Aseta muistikortti muistikorttipaikkaan suoraan minisd-etiketti ylöspäin niin, että se napsahtaa. 5 Sulje kansi. Älä sulje kantta väkisin, jos kortti ei ole kunnolla paikallaan. MUISTIKORTIN POISTAMINEN Vapauta muistikortti ensin työntämällä sitä ja vedä kortti sitten ulos. 27

28 Valmistelut TÄRKEÄÄ Muista alustaa kaikki muistikortit, ennen kuin käytät niitä videokamerassa ensimmäistä kertaa ( 73). Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön. HUOMIOITAVAA Yhteensopivuutta minisd-muistikorttien kanssa ei voida taata. 28

29 Videokuvaus Tässä luvussa käsitellään video-otosten kuvaamiseen liittyviä toimintoja, kuten tallentamista, toistoa, valikkovaihtoehtoja ja kiintolevyn toimintoja. Perustallennus Video-otosten tallentaminen 3 Aloita tallennus painamalla START/STOP. Tallennus käynnistyy. Voit asettaa tallennuksen taukotilaan painamalla START/STOP uudelleen. Voit myös painaa nestekidenäytön START/STOP -painiketta. FI Ennen tallentamisen aloittamista Tee koetallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Alusta tarvittaessa kiintolevy ( 61). ( 21) 1 Siirrä / -kytkin asentoon (video-otokset). 2 Siirrä -kytkin asentoon ON/ Päällä asettaaksesi videokameran CAMERA-tilaan. Punainen CAMERA-merkkivalo syttyy. KUN OLET LOPETTANUT TALLENTAMISEN 1 Varmista, että HDD-käytön merkkivalo ei pala. 2 Katkaise videokamerasta virta. 3 Sulje nestekidenäyttö. TÄRKEÄÄ Kun tallennat video-otoksia, yritä saada rauhallinen ja vakaa kuva. Liiallinen videokameran liike kuvattaessa ja liian nopea zoomaus ja panorointi voivat aiheuttaa levottomia ja tärähteleviä video-otoksia. Pahimmassa tapauksessa tällaisten video-otosten toistaminen voi aiheuttaa matkapahoinvoinnin kaltaisen olon. Jos tunnet olosi huonoksi, pysäytä toisto ja pidä tauko. Vältä seuraavia toimia, kun HDD-käytön merkkivalo palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti tai kiintolevy saattaa vahingoittua. - Älä altista videokameraa tärähdyksille tai voimakkaille iskuille. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda toimintatilaa. 29

30 Videokuvaus HUOMIOITAVAA Virransäästötila: Jos videokamera on akkukäytössä käyttämättömänä yli viiden minuutin ajan, se sammuu virran säästämiseksi ( 46). Kytke virta takaisin liu'uttamalla -kytkintä suuntaan MODE/Tila ja vapauttamalla se tai siirtämällä -kytkin asentoon ja takaisin asentoon ON. Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Etsimen käyttäminen Kirkkaassa ympäristössä kuvattaessa nestekidenäytön käyttäminen voi olla hankalaa. Vaihda tällöin nestekidenäytön kirkkautta ( 27) tai käytä sen sijaan etsintä. Jos haluat käyttää etsintä, pidä nestekidenäyttö suljettuna*. Pidä sitten tiukasti kiinni etsimen molemmista reunoista ja vedä sitä suoraan ulospäin, kunnes se napsahtaa. Säädä etsintä tarvittaessa dioptrian säätimellä. Voit säätää myös näytön kirkkautta ( 27). Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. * Nestekidenäyttöä ja etsintä voidaan käyttää yhtä aikaa, jos nestekidenäyttöä käännetään 180 astetta niin, että se on kuvauskohteeseen päin ( 26). Tietoja tilakytkimestä ja kuvausohjelmista Jos haluat videokameran määrittävän kaikki asetukset puolestasi niin että sinun tarvitsee huolehtia vain kuvaamisesta, aseta tilakytkin asentoon AUTO. Kun haluat valita jonkin kuvausohjelman, aseta tilakytkin asentoon P. Erikoiskuvausohjelmia ( 49) käyttäessäsi videokamera määrittää erikoisiin kuvausolosuhteisiin parhaiten sopivat asetukset. Mukautettavia kuvausohjelmia ( 51) käyttäessäsi voit valita sulkimen nopeuden ja himmenninaukon tai muuttaa muita asetuksia. 30

31 Tallennustilan valitseminen Videokamerassa on neljä tallennustilaa. Tallennustilan vaihtaminen muuttaa kiintolevyllä käytettävissä olevaa tallennusaikaa. Jos haluat otostesi olevan parempilaatuisia, valitse HXP tai XP; jos haluat tallennusajan olevan pidempi, valitse LP. Seuraavassa taulukossa esitetään likimääräiset tallennusajat. Tallennustila * Videokuvaa voidaan tallentaa yhtäjaksoisesti noin 13 tuntia. Tallennusaika 5 h 30 min 9 h 30 min 11 h 30 min 15 h* ( 21) Oletusarvo STANDARD PLAY/Normaali 7 Mbps HUOMIOITAVAA Kun valitset LP-tilan, käytettävissä oleva tallennusaika on pidempi, mutta tallennettavan otoksen mukaan kuva ja ääni voivat vääristyä. Suosittelemme tärkeisiin tallennuksiin HXP- tai XP-tilaa. Alusta kiintolevy tarvittaessa ( 61). Videokamera käyttää videodatan koodauksessa vaihtelevaa bittinopeutta (VBR), joten otosten sisältö vaikuttaa käytettävissä oleviin tallennusaikoihin. Zoomaus TARKISTETTAVAA : Optisen zoomin lisäksi käytettävissä on myös digitaalinen zoom ( 42). ( 21) FI FUNC./Toim. ( 23) 1 Paina FUNC.. 2 Valitse tallennustilan kuvake ( ). 3 Valitse haluamasi tallennustila ( ). 4 Tallenna asetus ja sulje valikko painamalla FUNC. uudelleen. W T W T W loitonnus T lähennys 31

32 Videokuvaus 10x optinen zoom Kun haluat zoomata kauemmas kohteesta, siirrä zoomin säädintä kohti W-asentoa (laajakulma). Kun haluat zoomata lähemmäs kohdetta, siirrä zoomin säädintä kohti T- asentoa (tele). Voit myös muuttaa zoomausnopeutta ( 42). Voit valita jonkin kolmesta kiinteästä zoomausnopeudesta tai säätää nopeuden zoomin säätimellä, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeammin painamalla säädintä voimakkaammin. HUOMIOITAVAA Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Täydellä laajakulmalla kuvattaessa lähin tarkennusetäisyys on 1 cm. Voit myös käyttää kauko-ohjaimen tai nestekidenäytön T- ja W-painikkeita. Zoomausnopeus on sama kuin videokameran zoomausnopeus tai vakionopeus [ SPEED 3/NOPEUS 3] (kun [ VARIABLE/SÄÄDETTÄVÄ] on valittuna). Kun asetuksena on [ VARIABLE/ SÄÄDETTÄVÄ], zoomaus on nopeampaa tallennuksen taukotilassa. Pikakäynnistystoiminto Kun painat QUICK START -painiketta, videokamera siirtyy valmiustilaan. Valmiustilassa videokamera kuluttaa noin puolet tallennuksen aikana kuluvasta virrasta, mikä säästää energiaa akkua käytettäessä. Lisäksi videokamera on valmis tallentamaan noin sekunnin kuluttua QUICK START - painikkeen painamisesta, joten tärkeät otokset eivät jää tallentamatta. ( 21) 1 Paina QUICK START voimakkaasti. Valmiustilan valo vilkkuu, kun videokamera valmistautuu siirtymään valmiustilaan, ja jää palamaan, kun kamera on valmiustilassa. 2 Voit jatkaa tallennusta painamalla QUICK START uudelleen. Videokamera on valmiina tallennuksen taukotilassa noin sekunnin kuluttua. TÄRKEÄÄ Älä irrota virtalähdettä, kun videokamera on valmiustilassa (valmiustilan merkkivalon palaessa). 32

33 HUOMIOITAVAA Kun videokamera palautetaan valmiustilasta, seuraavat asetukset muuttuvat automaattisesti: - Käsintarkennus palaa automaattitarkennukseen (AF). - Valotuksen käsinsäätö palaa automaattivalotukseen. - Zoomausasento palaa täyteen laajakulma-asentoon W. - Automaattinen vastavalokorjaus kytkeytyy pois käytöstä. Videokamera sammuu, jos se jätetään valmiustilaan 10 minuutiksi, oli [POWER SAVE/VIRRANSÄÄSTÖ] -asetus ( 46) mikä tahansa. [ STANDBY OFF/ VALMIUSTILA POIS] -asetuksella ( 46) voit määrittää ajan, jonka kuluttua videokamera sammuu. Jos videokamera sammuu, voit kytkeä virran takaisin liu'uttamalla - kytkintä suuntaan MODE/Tila ja vapauttamalla sen tai siirtämällä - kytkimen -asentoon ja takaisin ONasentoon. Jos teet jonkin seuraavista toimenpiteistä valmiustilassa (valmiustilan merkkivalon palaessa), videokamera palaa tallennuksen taukotilaan. - Muuta / -kytkimen asentoa. - Liu'uta -kytkintä suuntaan MODE/Tila. Muiden asetusten mukaan valmiustilasta palaaminen saattaa kestää yli sekunnin. Vasta tallennetun otoksen tarkasteleminen ja poistaminen Myös -tilassa voit toistaa ja tarkistaa viimeisimmän vasta tallennetun otoksen. Voit myös halutessasi poistaa otoksen toistamisen aikana. 1 Jos ohjaimen opas ei tule näkyviin, näytä se painamalla. 2 Valitse ( ). Jos ei ilmesty ohjaimen oppaaseen, painele navigointipainiketta toistuvasti, jotta se tulee näkyviin. Videokamera toistaa viimeisen otoksen (ilman ääntä) ja palaa tallennuksen taukotilaan. Otoksen poistaminen heti tallennuksen jälkeen ( 21) Heti otoksen tallentamisen jälkeen: 1 Tarkastele otosta edellisessä osiossa annettujen ohjeiden mukaisesti. 2 Tarkastellessasi otosta valitse ( ) ja paina. 3 Valitse ( ) [YES/KYLLÄ] ja paina. HUOMIOITAVAA ( 21) Älä suorita videokameralla muita toimintoja, kun otosta poistetaan. Et voi poistaa viimeistä otosta, jos olet otoksen tallentamisen jälkeen muuttanut käyttötilaa tai sammuttanut kameran. 33 FI

34 Videokuvaus Toistaminen ja videotallenteiden Video-otosten toistaminen 4 Aloita toisto painamalla /. Toisto alkaa valitusta otoksesta ja jatkuu viimeisen tallennetun otoksen loppuun. TOISTON AIKANA ( 21) 5 Voit asettaa toiston taukotilaan painamalla / uudelleen. 6 Voit keskeyttää toiston ja palata kuvahakemistoon painamalla. HUOMIOITAVAA Tallennusolosuhteiden mukaan videokuvan tai äänen toistossa saattaa kohtausten välissä olla havaittavissa taukoja. 1 Siirrä / -kytkin asentoon (video-otokset). 2 Siirrä -kytkin asentoon ON/ Päällä ja liu'uta sitä sitten suuntaan MODE/Tila ja vapauta se, jolloin videokamera siirtyy PLAY/Toisto-tilaan. Vihreä PLAY-merkkivalo syttyy. Otosten kuvahakemisto tulee näyttöön muutaman sekunnin kuluttua, ja valintakehys on viimeisen (äskettäin tallennetun) otoksen kohdalla. 3 Siirrä valintakehys navigointipainikkeilla toistettavan otoksen kohdalle. Voit myös kääntää valintakiekkoa ja selata siten kuvahakemiston nopeasti. 34 Äänenvoimakkuuden säätäminen: Kaiutin ja kuulokkeet Videokamera toistaa äänen yhdysrakenteisen kaiuttimen kautta. Jos toistat etsimestä, voit kuunnella ääntä kytkemällä videokameraan kuulokkeet. Voit tarkistaa kuulokkeilla äänitystason myös tallennuksen aikana. Kaiuttimen äänenvoimakkuuden säätö ( 21)

35 Erikoistoistotilat Voit siirtyä erikoistoistotiloihin nestekidenäytön tai kauko-ohjaimen painikkeilla ( 14). Erikoistoistotiloissa ei kuulu ääntä. Nopea toisto Erikoistoistotilat Aloitustila Normaali toisto Paina videokamerassa Paina kauko-ohjaimessa SEARCH tai tai * SEARCH Paina näppäintä uudelleen toistonopeuden suurentamiseksi 5x 15x 60x normaalinopeus** Hidas toisto Toiston tauko tai * SLOW tai Siirry: seuraavan otoksen alkuun nykyisen otoksen alkuun Normaali toisto Paina näppäintä uudelleen toistonopeuden suurentamiseksi 1/8 1/4 normaalinopeus edellisen otoksen alkuun kahdesti PREV. kahdesti Palaa normaaliin toistoon Erikoistoisto NEXT PREV. / PLAY SLOW FI Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). * Voit käyttää myös valintakiekkoa. **Näytössä näkyvä nopeus on suuntaa antava. 1 Jos ohjaimen opas ei tule näkyviin, näytä se painamalla. 2 Säädä äänenvoimakkuutta painamalla. Jos haluat säätää äänen kokonaan pois, paina, kunnes äänikuvakkeeksi muuttuu. Voit piilottaa ohjaimen oppaan toiston aikana painamalla uudelleen. Kuulokkeiden käyttö Kuulokkeet liitetään AV OUT/ - liitäntään, jota käytetään sekä kuulokkeiden että audio- ja videolähdön liitäntänä. Ennen kuin liität kuulokkeet, vaihda liitännän tila AV-lähdöstä (kuuloke) -lähdöksi seuraavasti ja varmista, että näytössä näkyy - kuvake. 35

36 Videokuvaus KUULOKKEIDEN ÄÄNENVOIMAKKUUDEN SÄÄTÖ -tilassa voit säätää kuulokkeiden äänenvoimakkuutta [PHONES VOL./KUULOKKEIDEN VOIMAKKUUS] -asetuksella ( 47). -tilassa voit käyttää navigointipainikkeita ja ohjaimen opasta samalla tavoin kuin kaiuttimen äänenvoimakkuuden säätämisen yhteydessä. ( 21) FUNC./Toim. ( 23) 1 Paina FUNC.. 2 Valitse navigointipainikkeilla - kuvake ja avaa asetusvalikot painamalla. 3 Valitse ( ) [SYSTEM SETUP/ JÄRJESTELMÄN ASETUKSET] ja paina. 4 Valitse ( ) [AV/PHONES-AV/ KUULOKKEET] ja paina. 5 Valitse ( ) [ PHONES/ KUULOKKEET] ja paina. 6 Paina FUNC.. tulee näkyviin. TÄRKEÄÄ Älä liitä kuulokkeita AV OUT/ - liitäntään, ellei näytössä ole - kuvaketta. Jos kytket kuulokkeet liitännän ollessa AV-lähdön asennossa, kuulet vain kohinaa. Säädä kuulokkeiden äänenvoimakkuus turvallisen hiljaiselle tasolle. Yhdysrakenteisesta kaiuttimesta ei kuulu ääntä, kun suljet nestekidenäytön, kun STV-250N-stereovideokaapeli kytketään AV OUT/ -liitäntään ja kun [AV/PHONES-AV/KUULOKKEET] - asetukseksi on valittu [ PHONES/ KUULOKKEET]. HUOMIOITAVAA Käytä alan liikkeistä saatavia kuulokkeita, joissa on 3,5 mm:n miniliitin ja enintään 3 m:n johto. Kun katkaiset videokamerasta virran tai vaihdat toimintatilaa, [AV/PHONES-AV/ KUULOKKEET]-asetus palautuu -tilassa [ AV] -tilaan. Kuulokkeiden äänenvoimakkuutta ei voi säätää tallennuksen aikana. 36

37 Videotallenteiden varmuuskopioiminen Tällä videokameralla tallennetut videootokset tallennetaan yhdysrakenteiselle kiintolevylle. Koska kiintolevytila on rajallinen, muista kopioida video-otoksesi ulkoiselle laitteelle ja ottaa niistä varmuuskopioita säännöllisin väliajoin. Tällä videokameralla tehdyistä tallenteista voidaan tehdä varmuuskopioita alla esitellyillä menetelmillä. Video-otosten kopioiminen tietokoneelle Mukana toimitetulla Corel Application Disc -CD-ROM-levyllä on ohjelmisto, jonka avulla voit valita tallentamiasi video-otoksia ja siirtää niitä tietokoneelle. Lisätietoja saat Corel Application Disc - levyn Asennusohjeesta ja käyttöoppaasta. Voit tehdä varmuuskopioita videokameran yhdysrakenteisella kiintolevyllä olevista video-otoksista tietokoneelle myös mukana toimitetulla Backup Utility -CD-ROM-levyllä olevan ohjelmiston avulla. Lisätietoa saat ohjelmiston käyttöoppaasta (sähköinen versio PDF-tiedostona). Video-otosten kopioiminen ulkoiselle laitteelle Liitä videonauhuri ulkoiseen laitteeseen, kuten videonauhuriin tai digitaaliseen videolaitteeseen, ja siirrä video-otoksesi. Lisätietoja saat kohdasta Tallenteiden kopioiminen ulkoisella videonauhurilla ( 84). Video-otosten siirtäminen tietokoneelta Kun olet siirtänyt video-otokset tietokoneelle, voit siirtää haluamasi videootokset takaisin videokameraan mukana toimitetulla Corel Application Disc - levyllä olevan ohjelmiston avulla. Lisätietoja saat Corel Application Disc - levyn Asennusohjeesta ja käyttöoppaasta. Muista tehdä mukana toimitetulla Backup Utility -CD-ROM-levyllä olevan ohjelmiston avulla varmuuskopiot kaikista videokameran kiintolevyllä olevista videootoksista etukäteen. Jos varmuuskopioit kaikki videokamerassa olevat video-otokset tietokoneelle käyttämällä Backup Utility CD-ROM-levyllä olevaa ohjelmistoa, voit myös siirtää nuo video-otokset takaisin videokameraan. Lisätietoa saat ohjelmiston käyttöoppaasta (sähköinen versio PDF-tiedostona). Otosten etsiminen päiväyksen avulla Voit etsiä kaikkia tiettynä päivämääränä tekemiäsi tallenteita ja etsiä siten esimerkiksi jonkin retken aikana kuvattuja video-otoksia. TARKISTETTAVAA * Vain alkuperäisten otosten kuvahakemisto. FUNC./Toim. ( 23) 1 Paina FUNC.. 2 Valitse ( ) [ SELECT DATE/ VALITSE PÄIVÄYS] ja paina. Näyttöön tulee kuvahakemisto, jossa luetellaan kaikki päiväykset, jolloin tallenteita on tehty. Oranssi valintakehys tulee päivän kohdalle. * ( 21) 37 FI

38 Videokuvaus Näyttöön tulee pienoiskuva ensimmäisen tuona päivänä kuvatun otoksen stillkuvasta. Kuvan alapuolella oleva numero ilmaisee valittuna päivämääränä kuvattujen otosten lukumäärän. 3 Muuta ( ) päivää ja siirry ( ) kuukauden tai vuoden kohdalle. 4 Valitse haluamasi päiväys muuttamalla muita kenttiä samalla tavoin ja paina. Näyttöön tulee kuvahakemisto, jossa valintakehys on ensimmäisen valittuna päivänä kuvatun otoksen kohdalla. 38 HUOMIOITAVAA Voit käyttää myös valintakiekkoa. Otosten poistaminen Voit poistaa otokset, joita et halua säilyttää. Poistamalla otoksia saat myös lisää vapaata kiintolevytilaa. Yksittäisen otoksen tai kaikkien valittuna päivämääränä kuvattujen otosten poistaminen TARKISTETTAVAA ( 21) Valitse navigointipainikkeilla alkuperäisestä kuvahakemistosta poistettava otos. Jos valitset [ALL SCENES (THIS DATE)/KAIKKI OTOKSET (TÄMÄ PÄIVÄYS)], kaikki valitun otoksen kanssa samana päivänä tallennetut otokset poistetaan. Jos valitset [ONE SCENE/YKSI OTOS], vain valittu otos poistetaan. Jos haluat poistaa otoksen vain toistoluettelosta, paina ensin PLAYLIST ja valitse sitten otos. FUNC./Toim. ( 23) FUNC. TÄRKEÄÄ Ole varovainen poistaessasi alkuperäisiä tallenteita. Kun alkuperäinen otos on poistettu, sitä ei voida enää palauttaa. Tee tärkeistä otoksista varmuuskopiot ennen kuin poistat ne. Älä poista videokamerassa olevia tietoja tietokoneella. HUOMIOITAVAA DELETE/Poista Haluttu vaihtoehto YES/Kyllä Kun poistat otoksen alkuperäisestä kuvahakemistosta, otos poistetaan myös toistoluettelosta. Kiintolevyllä olevien otosten määrän mukaan otoksen poistaminen saattaa kestää tavallista kauemmin. Alle 5 sekunnin pituisia otoksia ei välttämättä pysty poistamaan. Tällaisten otosten poistamiseksi kiintolevy on alustettava ( 61), jolloin kaikki kiintolevyllä olevat tallenteet poistetaan. Älä muuta - tai / -kytkimen asentoa, kun otosta poistetaan (eli kun HDD-käytön merkkivalo palaa tai vilkkuu). Alusta kiintolevy, jolloin kaikki videootokset poistetaan ja kaikki kiintolevytila on jälleen vapaana kuvaamista varten.

39 Kun poistat otoksia toistoluettelon kuvahakemistosta, voit poistaa kerrallaan vain yhden otoksen. Valikkovaihtoehtojen luettelot Näytöt (tietokoodi) Videokamera tallentaa tietokoodia, joka sisältää päiväyksen, ajan ja muita tallennuksen aikana rekisteröityjä kameratietoja (valotusaika, himmenninaukko jne.). Voit valita näytettävät tiedot. Näyttöjen kytkeminen päälle/pois Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina FUNC./ Toim.-valikossa tai mustina asetusvalikoissa. Jos tahdot lisätietoja valikkokohdan valitsemisesta, katso Valikkojen käyttäminen ( 23). FUNC./Toim. Valikko Kuvausohjelmat ( 48, 51) FI Painele toistuvasti DISP. -painiketta, jolloin näytöt kytkeytyvät päälle ja pois seuraavassa järjestyksessä: Kaikki näytöt päällä Kaikki näytöt pois 1 Kaikki näytöt päällä Vain tietokoodi 2 Kaikki näytöt pois Osoittimet ja kuvakkeet ja näkyvät kuitenkin edelleen näytössä. 2 Tietokoodi: Aika, päiväys ja kameratiedot tallennuksen ajalta. Näytettävä sisältö voidaan valita [DATA CODE/TIETOKOODI] - asetuksella ( 45). Tilakytkin: P [ PROGRAM AE/OHJELMOITU AUTOMAATTIVALOTUS], [ SHUTTER-PRIO.AE/ VALOTUSAJAN ESIVALINTA], [ APERTURE-PRIO.AE/ HIMMENNINAUKON ESIVALINTA], [ CINE MODE/ELOKUVATILA]* Erikoiskuvausohjelmat: [ PORTRAIT/MUOTOKUVAUS], [ SPORTS/URHEILU], [ NIGHT/ YÖ], [ SNOW/LUMI], [ BEACH/ RANTA], [ SUNSET/ AURINGONLASKU], [ SPOTLIGHT/ KOHDEVALO], [ FIREWORKS/ ILOTULITUS] * Vain -tilassa. Valonmittaustapa ( 70) Tilakytkin: P [ EVALUATIVE/ARVIOIVA], [ CENT.WEIGHT.AVERAGE/ KESKUSTAPAINOTTEINEN KESKIARVO], [ SPOT/ PISTEMITTAUS] 39

40 Videokuvaus Valkotasapaino ( 55) Tilakytkin: P [ AUTO/AUTOMAATTINEN], [ DAYLIGHT/PÄIVÄNVALO], [ SHADE/VARJO], [ CLOUDY/ PILVINEN], [ TUNGSTEN/ HEHKULAMPPU], [ FLUORESCENT/ LOISTEPUTKI], [ FLUORESCENT H/ KIRKAS LOISTEPUTKI], [ SET/ VALINNAINEN] Kuvatehoste ( 56) Tilakytkin: P [ IMAGE EFFECT OFF/ KUVATEHOSTE POIS], [ VIVID/ KIRKAS], [ NEUTRAL/NEUTRAALI], [ LOW SHARPENING/ PEHMENNYS], [ SOFT SKIN DETAIL/IHON PEHMENNYS], [ CUSTOM/MUKAUTETTU] Digitaaliset tehosteet ( 57) Tilakytkin: P [ D.EFFECT OFF/D.TEHOSTE POIS], [ FADE-T/AUTOM. HÄIVYTYS], [ WIPE/PYYHKÄISY], [ BLK&WHT/MUSTAVALK.], [ SEPIA/SEEPIA], [ ART/ TAITEELLINEN] Tilakytkin: P [ SINGLE/KERTAKUVAUS], [ CONT.SHOOT./JATKUVA KUVAUS], [ HISPEED CONT. SHOOT./NOPEA JATKUVA KUVAUS], [ AEB/AUTOM.VALOTUKSEN HAARUKOINTI] Tallennustila ( 31) [ HIGH QUALITY 15 Mbps/LAADUKAS 15 Mbps], [ HIGH QUALITY 9 Mbps/ LAADUKAS 9 Mbps], [ STANDARD PLAY 7 Mbps/NORMAALI 7 Mbps], [ LONG PLAY 5 Mbps/PUOLINOPEUS 5 Mbps] Stillkuvan samanaikainen tallennus ( 71) Koko: [ STILL I.REC OFF/STILLKUVAN TALLENNUS POIS], [LW 1920x1080], [SW 848x480] Laatu: [ SUPER FINE/ERITTÄIN TERÄVÄ], [ FINE/TERÄVÄ], [ NORMAL/ NORMAALI] Stillkuvan koko/laatu ( 63) Tilakytkin: P [ D.EFFECT OFF/D.TEHOSTE POIS], [ BLK&WHT/MUSTAVALK.], [ SEPIA/SEEPIA] Kuvaustapa ( 68) 40 Koko: [LW 1920x1080], [L 2048x1536], [M 1440x1080], [S 640x480] Laatu: [ SUPER FINE/ERITTÄIN TERÄVÄ], [ FINE/TERÄVÄ], [ NORMAL/ NORMAALI]

41 ADD TO PLAYLIST/Lisää toistoluetteloon ( 60) PROTECT/Suojaa ( 72) [ALL SCENES (THIS DATE)/KAIKKI OTOKSET (TÄMÄ PÄIVÄYS)], [ONE SCENE/ YKSI OTOS], [CANCEL/PERUUTA] Otosten lisääminen toistoluetteloon. Tämä asetusvaihtoehto on valittavissa vain alkuperäisten otosten kuvahakemistosta. MOVE/Siirrä ( 60) Otosten siirtäminen toistoluettelossa. Tämä asetusvaihtoehto on valittavissa vain toistoluettelon kuvahakemistosta. DELETE/Poista ( 38) [ALL SCENES (THIS DATE)/KAIKKI OTOKSET (TÄMÄ PÄIVÄYS)], [ONE SCENE/ YKSI OTOS], [CANCEL/PERUUTA] Otosten poistaminen alkuperäisten otosten kuvahakemistosta. [NO/EI], [YES/KYLLÄ] Otosten poistaminen toistoluettelon kuvahakemistosta. SELECT DATE/Valitse päiväys ( 37) Etsi kaikkia otoksia, jotka on tallennettu valittuna päivämääränä. Tämä asetusvaihtoehto on valittavissa vain alkuperäisten otosten kuvahakemistosta. SLIDESHOW/Diaesitys ( 65) [CANCEL/PERUUTA], [START/ KÄYNNISTÄ] Siirry kuvanvalintanäyttöön painamalla. Näytössä voit valita suojattavat stillkuvat. PRINT ORDER/ Tulostusmerkintä Siirry kuvanvalintanäyttöön painamalla. Näytössä voit valita stillkuvat, joihin haluat asettaa tulostusmerkinnät. TRANSFER ORDER/ Siirtomerkintä Siirry kuvanvalintanäyttöön painamalla. Näytössä voit valita stillkuvat, joihin haluat asettaa siirtomerkinnät. Asetusvalikot Asetusvalikoissa voit navigoida valikoissa ja tehdä asetuksia myös valintakiekolla. Kameran asetukset (digitaalinen zoom, kuvanvakain jne.) CAMERA SETUP/Kameran asetukset A.SL SHUTTER/Autom. pitkä valotus ( 78) ( 88) Tilakytkin: AUTO tai P (vain [ PROGRAM AE/AUTOMAATTIVALOTUSOHJELMA] - kuvausohjelmassa) [ ON/PÄÄLLÄ], [ OFF/POIS] Kun kuvaat heikosti valaistuissa paikoissa, videokamera parantaa valotusta käyttämällä pitkiä valotusaikoja automaattisesti. 41 FI
