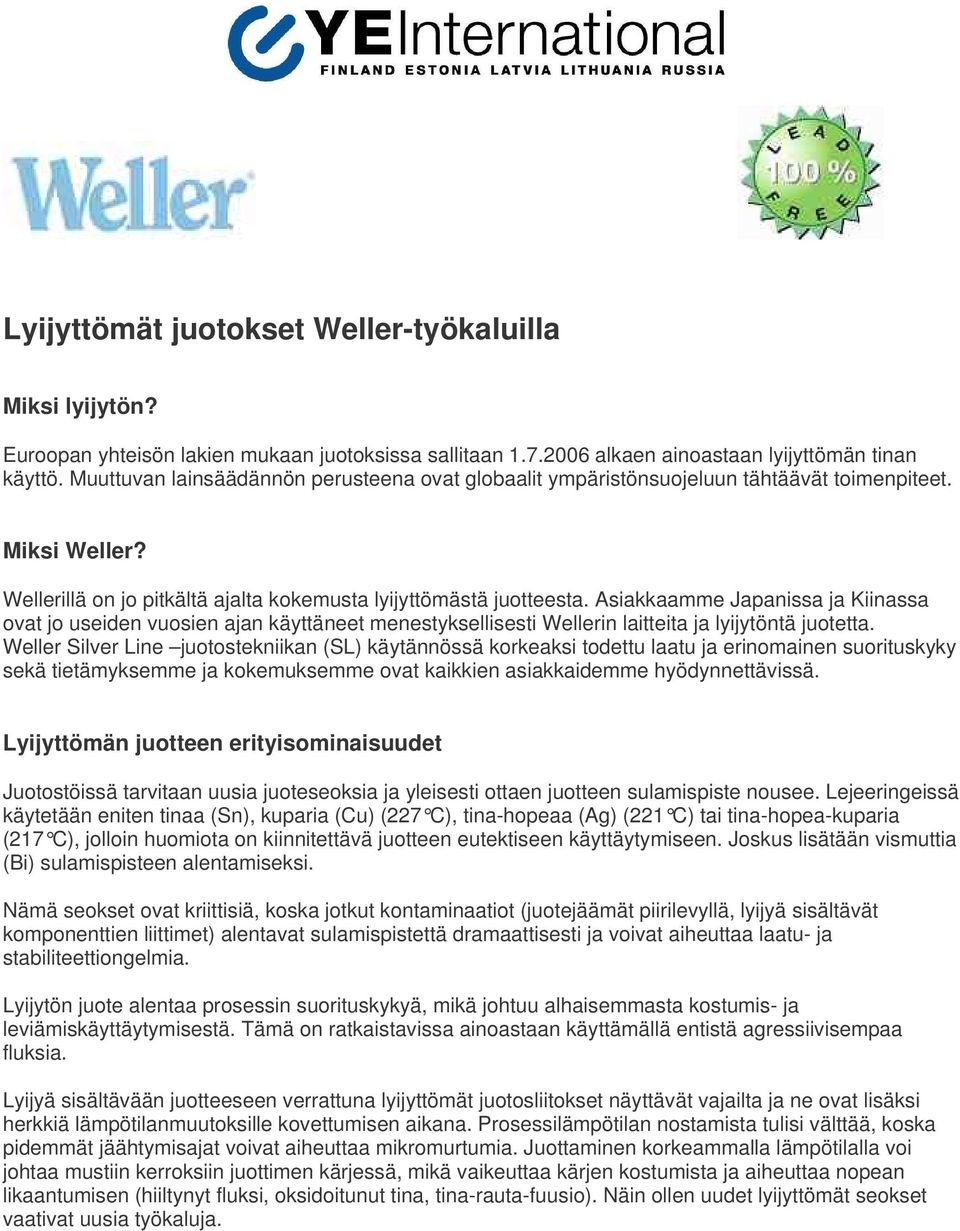

1 Lyijyttömät juotokset Weller-työkaluilla Miksi lyijytön? Euroopan yhteisön lakien mukaan juotoksissa sallitaan alkaen ainoastaan lyijyttömän tinan käyttö. Muuttuvan lainsäädännön perusteena ovat globaalit ympäristönsuojeluun tähtäävät toimenpiteet. Miksi Weller? Wellerillä on jo pitkältä ajalta kokemusta lyijyttömästä juotteesta. Asiakkaamme Japanissa ja Kiinassa ovat jo useiden vuosien ajan käyttäneet menestyksellisesti Wellerin laitteita ja lyijytöntä juotetta. Weller Silver Line juotostekniikan (SL) käytännössä korkeaksi todettu laatu ja erinomainen suorituskyky sekä tietämyksemme ja kokemuksemme ovat kaikkien asiakkaidemme hyödynnettävissä. Lyijyttömän juotteen erityisominaisuudet Juotostöissä tarvitaan uusia juoteseoksia ja yleisesti ottaen juotteen sulamispiste nousee. Lejeeringeissä käytetään eniten tinaa (Sn), kuparia (Cu) (227 C), tina-hopeaa (Ag) (221 C) tai tina-hopea-kuparia (217 C), jolloin huomiota on kiinnitettävä juotteen eutektiseen käyttäytymiseen. Joskus lisätään vismuttia (Bi) sulamispisteen alentamiseksi. Nämä seokset ovat kriittisiä, koska jotkut kontaminaatiot (juotejäämät piirilevyllä, lyijyä sisältävät komponenttien liittimet) alentavat sulamispistettä dramaattisesti ja voivat aiheuttaa laatu- ja stabiliteettiongelmia. Lyijytön juote alentaa prosessin suorituskykyä, mikä johtuu alhaisemmasta kostumis- ja leviämiskäyttäytymisestä. Tämä on ratkaistavissa ainoastaan käyttämällä entistä agressiivisempaa fluksia. Lyijyä sisältävään juotteeseen verrattuna lyijyttömät juotosliitokset näyttävät vajailta ja ne ovat lisäksi herkkiä lämpötilanmuutoksille kovettumisen aikana. Prosessilämpötilan nostamista tulisi välttää, koska pidemmät jäähtymisajat voivat aiheuttaa mikromurtumia. Juottaminen korkeammalla lämpötilalla voi johtaa mustiin kerroksiin juottimen kärjessä, mikä vaikeuttaa kärjen kostumista ja aiheuttaa nopean likaantumisen (hiiltynyt fluksi, oksidoitunut tina, tina-rauta-fuusio). Näin ollen uudet lyijyttömät seokset vaativat uusia työkaluja.

Asiakkaamme Japanissa ja Kiinassa ovat jo useiden vuosien ajan käyttäneet menestyksellisesti Wellerin laitteita ja lyijytöntä juotetta.

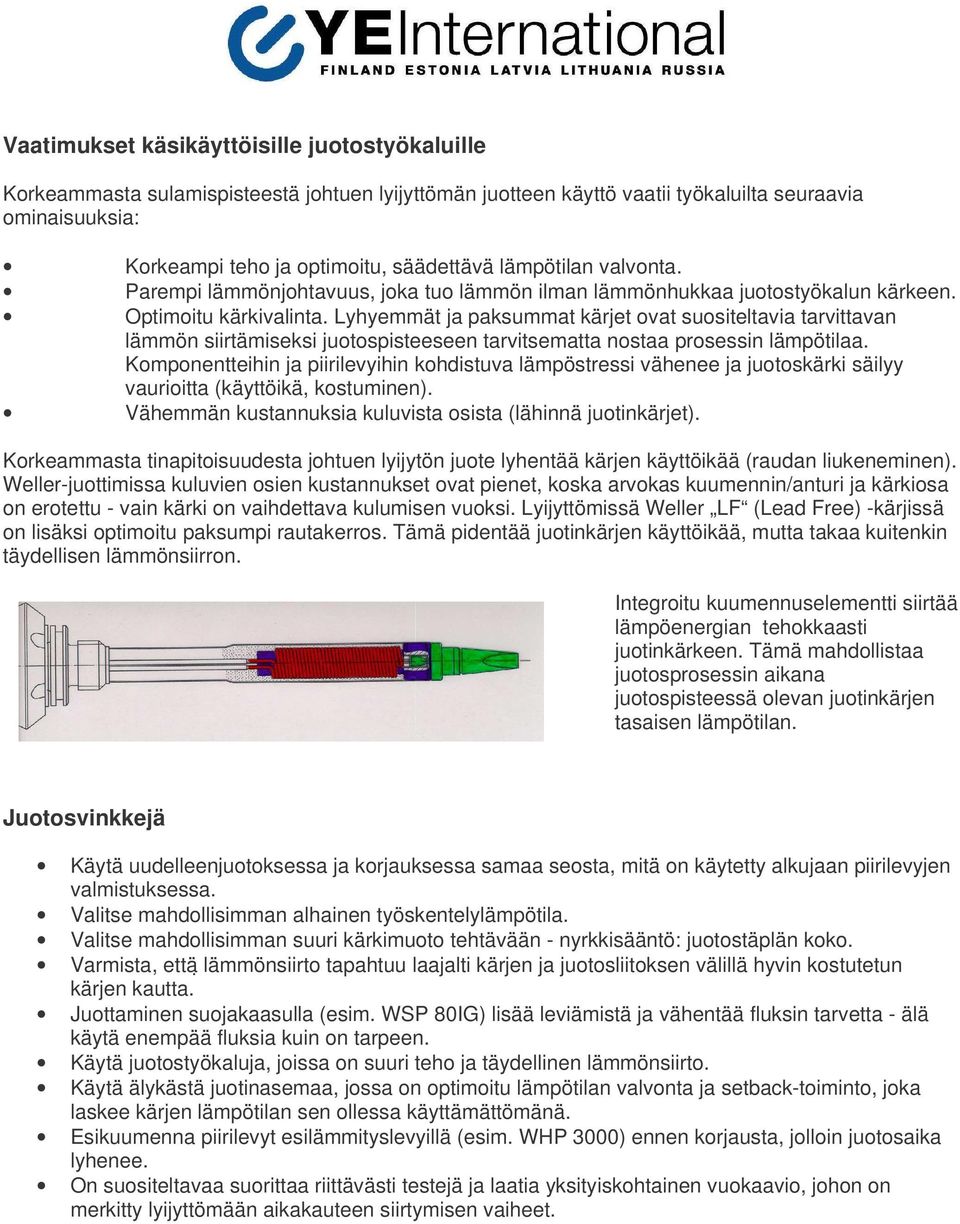

2 Vaatimukset käsikäyttöisille juotostyökaluille Korkeammasta sulamispisteestä johtuen lyijyttömän juotteen käyttö vaatii työkaluilta seuraavia ominaisuuksia: Korkeampi teho ja optimoitu, säädettävä lämpötilan valvonta. Parempi lämmönjohtavuus, joka tuo lämmön ilman lämmönhukkaa juotostyökalun kärkeen. Optimoitu kärkivalinta. Lyhyemmät ja paksummat kärjet ovat suositeltavia tarvittavan lämmön siirtämiseksi juotospisteeseen tarvitsematta nostaa prosessin lämpötilaa. Komponentteihin ja piirilevyihin kohdistuva lämpöstressi vähenee ja juotoskärki säilyy vaurioitta (käyttöikä, kostuminen). Vähemmän kustannuksia kuluvista osista (lähinnä juotinkärjet). Korkeammasta tinapitoisuudesta johtuen lyijytön juote lyhentää kärjen käyttöikää (raudan liukeneminen). Weller-juottimissa kuluvien osien kustannukset ovat pienet, koska arvokas kuumennin/anturi ja kärkiosa on erotettu - vain kärki on vaihdettava kulumisen vuoksi. Lyijyttömissä Weller LF (Lead Free) -kärjissä on lisäksi optimoitu paksumpi rautakerros. Tämä pidentää juotinkärjen käyttöikää, mutta takaa kuitenkin täydellisen lämmönsiirron. Integroitu kuumennuselementti siirtää lämpöenergian tehokkaasti juotinkärkeen. Tämä mahdollistaa juotosprosessin aikana juotospisteessä olevan juotinkärjen tasaisen lämpötilan. Juotosvinkkejä Käytä uudelleenjuotoksessa ja korjauksessa samaa seosta, mitä on käytetty alkujaan piirilevyjen valmistuksessa. Valitse mahdollisimman alhainen työskentelylämpötila. Valitse mahdollisimman suuri kärkimuoto tehtävään - nyrkkisääntö: juotostäplän koko. Varmista, että lämmönsiirto tapahtuu laajalti kärjen ja juotosliitoksen välillä hyvin kostutetun kärjen kautta. Juottaminen suojakaasulla (esim. WSP 80IG) lisää leviämistä ja vähentää fluksin tarvetta - älä käytä enempää fluksia kuin on tarpeen. Käytä juotostyökaluja, joissa on suuri teho ja täydellinen lämmönsiirto. Käytä älykästä juotinasemaa, jossa on optimoitu lämpötilan valvonta ja setback-toiminto, joka laskee kärjen lämpötilan sen ollessa käyttämättömänä. Esikuumenna piirilevyt esilämmityslevyillä (esim. WHP 3000) ennen korjausta, jolloin juotosaika lyhenee. On suositeltavaa suorittaa riittävästi testejä ja laatia yksityiskohtainen vuokaavio, johon on merkitty lyijyttömään aikakauteen siirtymisen vaiheet.

Lyhyemmät ja paksummat kärjet ovat suositeltavia tarvittavan lämmön siirtämiseksi juotospisteeseen tarvitsematta nostaa prosessin lämpötilaa.

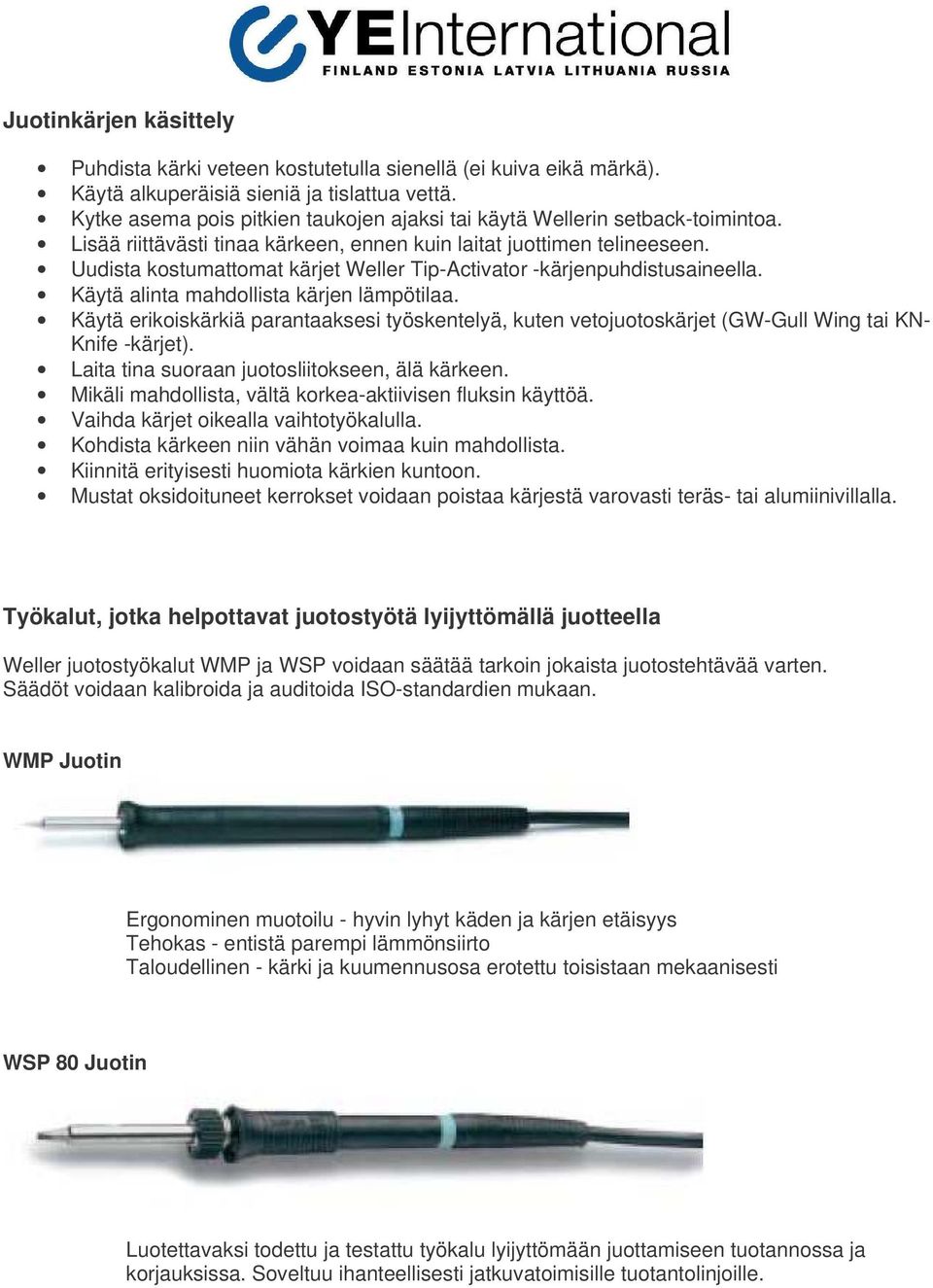

3 Juotinkärjen käsittely Puhdista kärki veteen kostutetulla sienellä (ei kuiva eikä märkä). Käytä alkuperäisiä sieniä ja tislattua vettä. Kytke asema pois pitkien taukojen ajaksi tai käytä Wellerin setback-toimintoa. Lisää riittävästi tinaa kärkeen, ennen kuin laitat juottimen telineeseen. Uudista kostumattomat kärjet Weller Tip-Activator -kärjenpuhdistusaineella. Käytä alinta mahdollista kärjen lämpötilaa. Käytä erikoiskärkiä parantaaksesi työskentelyä, kuten vetojuotoskärjet (GW-Gull Wing tai KN- Knife -kärjet). Laita tina suoraan juotosliitokseen, älä kärkeen. Mikäli mahdollista, vältä korkea-aktiivisen fluksin käyttöä. Vaihda kärjet oikealla vaihtotyökalulla. Kohdista kärkeen niin vähän voimaa kuin mahdollista. Kiinnitä erityisesti huomiota kärkien kuntoon. Mustat oksidoituneet kerrokset voidaan poistaa kärjestä varovasti teräs- tai alumiinivillalla. Työkalut, jotka helpottavat juotostyötä lyijyttömällä juotteella Weller juotostyökalut WMP ja WSP voidaan säätää tarkoin jokaista juotostehtävää varten. Säädöt voidaan kalibroida ja auditoida ISO-standardien mukaan. WMP Juotin Ergonominen muotoilu - hyvin lyhyt käden ja kärjen etäisyys Tehokas - entistä parempi lämmönsiirto Taloudellinen - kärki ja kuumennusosa erotettu toisistaan mekaanisesti WSP 80 Juotin Luotettavaksi todettu ja testattu työkalu lyijyttömään juottamiseen tuotannossa ja korjauksissa. Soveltuu ihanteellisesti jatkuvatoimisille tuotantolinjoille.

Uudista kostumattomat kärjet Weller Tip-Activator -kärjenpuhdistusaineella. Käytä alinta mahdollista kärjen lämpötilaa.

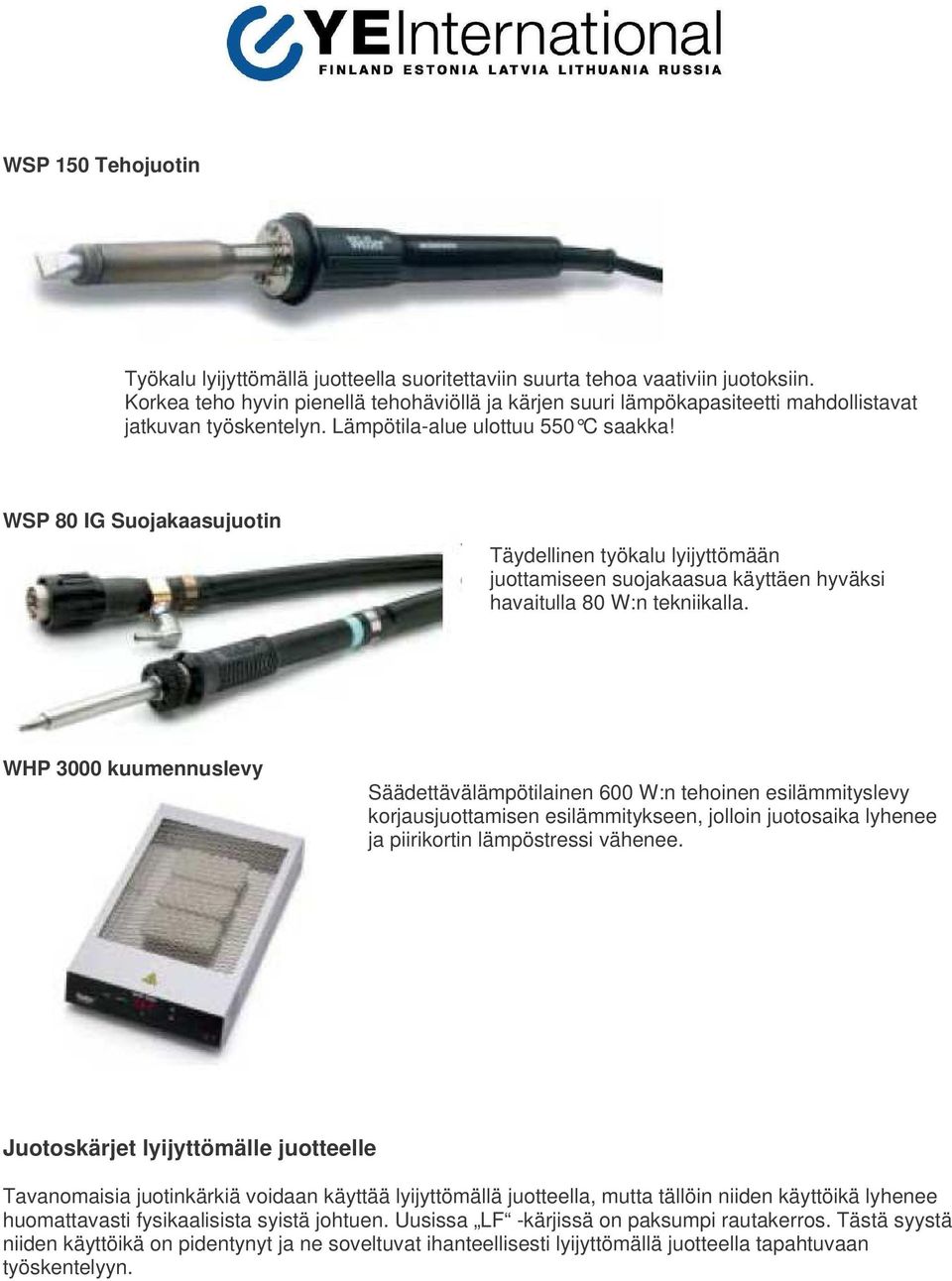

4 WSP 150 Tehojuotin Työkalu lyijyttömällä juotteella suoritettaviin suurta tehoa vaativiin juotoksiin. Korkea teho hyvin pienellä tehohäviöllä ja kärjen suuri lämpökapasiteetti mahdollistavat jatkuvan työskentelyn. Lämpötila-alue ulottuu 550 C saakka! WSP 80 IG Suojakaasujuotin Täydellinen työkalu lyijyttömään juottamiseen suojakaasua käyttäen hyväksi havaitulla 80 W:n tekniikalla. WHP 3000 kuumennuslevy Säädettävälämpötilainen 600 W:n tehoinen esilämmityslevy korjausjuottamisen esilämmitykseen, jolloin juotosaika lyhenee ja piirikortin lämpöstressi vähenee. Juotoskärjet lyijyttömälle juotteelle Tavanomaisia juotinkärkiä voidaan käyttää lyijyttömällä juotteella, mutta tällöin niiden käyttöikä lyhenee huomattavasti fysikaalisista syistä johtuen. Uusissa LF -kärjissä on paksumpi rautakerros. Tästä syystä niiden käyttöikä on pidentynyt ja ne soveltuvat ihanteellisesti lyijyttömällä juotteella tapahtuvaan työskentelyyn.

WSP 80 IG Suojakaasujuotin Täydellinen työkalu lyijyttömään juottamiseen suojakaasua käyttäen hyväksi havaitulla 80 W:n tekniikalla.

5 Kärki Leveys A Paksuus B Malli/ Weller Tuotekoodi tuotenumero Talttakärki 1,6 mm 0,7 mm LT-A LF ,4 mm 0,8 mm LT-B LF ,2 mm 0,8 mm LT-C LF ,6 mm 0,8 mm LT-D LF Pitkä 2,0 mm 1,0 mm LT-L LF talttakärki 3,2 mm 1,2 mm LT-M LF Pyöreä 1,6 mm - LT-AS LF kärki 3,2 mm - LT-CS LF Pyöreä 2,4 mm 4,0 mm LT-BB LF kärki, lapio 3,2 mm 6,0 mm LT-CC LF ,6 mm 6,0 mm LT-DD LF Vetojuotos- 2,3 mm 3,2 mm LT-GW LF kärki Veitsikärki 6,3 mm - LT-KN LF Käytä WELLERin tietämystä ja kokemusta hyödyksesi. Autamme mielellämme tämän uuden teknologian käyttöönotossa. Lisätietoja saatavissa osoitteesta: Kysy lisää! Pertti Pussinen Product Manager Production engineering Yleiselektroniikka Oyj Luomannotko 6 P.O.Box 73 FIN ESPOO Finland Tel.: Dir.: Fax: GSM: pertti.pussinen@yeint.fi Internet:

5 44 472 00 kärki, lapio 3,2 mm 6,0 mm LT-CC LF 5 44 473 00 4,6 mm 6,0 mm LT-DD LF 5 44 478 00 Vetojuotos- 2,3 mm 3,2 mm LT-GW LF 5 44 475 00 kärki Veitsikärki 6,3 mm - LT-KN LF 5 44 479 00 Käytä
