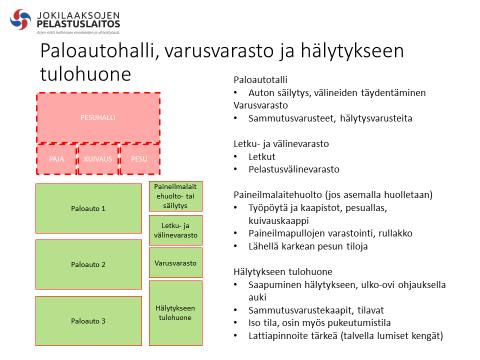

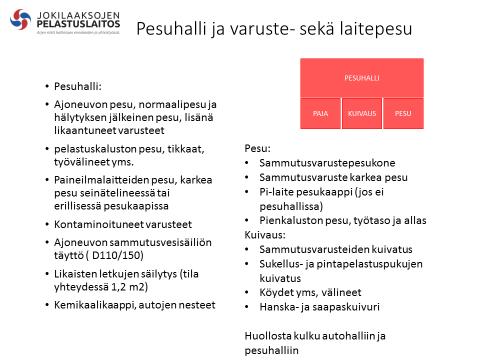

1 PULKKILA ALUSTAVA SUUNNITELMA LUONNOS 0.3 huonenumero m 2 Paloauto hallitilat ja varastotilat (puhdas tila) Ajoneuvopaikat - raskas ajoneuvo 75 sammutusauto - raskas ajoneuvo 75 säiliöauto - henkilöauto Varastotilat - kalustovarasto (letkut, sammutteet, harjoitusvälineet, vss-varasto, öljyntorjunta) 50 - välinevarasto 20 mönkijä (perävaunussa), moottorikelkka (perävaunussa), 1 öt- Perävaunuhalli, puolilämmin 120 perävaunu, 1 venetraileri, 1 vene Rengasvarasto 20 Katos (kylmä varasto 90 3 perävaunua Paineilmalaitehuolto 19 Varavoimakonehuone 10 Palokuntasopimuksen mukainen tavoitevahvuus 18 henkilöä Hälytyspukuhuone 55 (x 1,3 m2 = 41,6 -> kyseessä kuitenkin hälytysvarusteet, jotka Siivoustilat 5 jotka vievät tilaa normaalia enemmän) WC x 2 6 Hallitilat yhteensä 595 Sairasauto hallitilat, varastotilat ja välinehuolto (puhdas ja likainen tila) Ajoneuvopaikat - sairasauto ambulanssia + 1 vara-auto - välinehuolto 20 - hoitotarvikevarasto ja kirjaaminen 12 - työvaatteet, voi olla aula, eteistilaa, käytävätilaa 10 Hallitilat yhteensä 154 Pesuhalli, varuste- ja välinepesu (likainen tila) - Ajoneuvojen pesuhalli 120 koko 8x15 - Paineilmalaitteiden ja varusteiden pesu/huoltotila KARKEA PESU 20 - Muu huoltotila (tulityö-/korjaamo-/pienkaluston muu huoltotila) paja 15

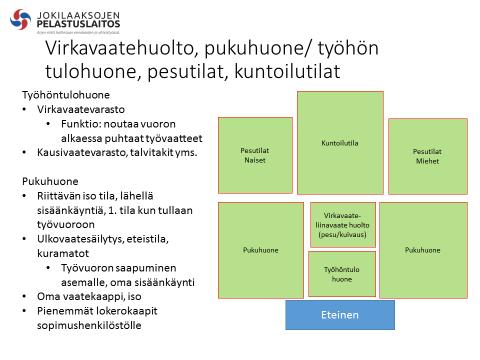

2 - Varusteiden kuivaus 20 - voiteluainevarasto tai kaappi (vie pienemmän tilan) 3 Huolto- ja varastotilat yhteensä 178 Toimisto- ja kokoontumistilat Toimistotilat - toimisto / 2 henk. 15 ensihoidon esimies/mestari - toimisto 12 pela - tilannehuone/päivystyshuone (hallin yhteyteen) 20 Kokoontumistilat -koulutustila 45 - keittiö-, ruokailu/oleskelutila 45 - varastohuone 7 - siivouskomero 5 - wc-tilat (inva-wc) 5 '- wc-tilat (naiset) 3 '- wc-tilat (miehet) 3 - valmiustilat (naiset, miehet) 60 2 amb. * 2 henk. + opiskelija/harjoittelija Toimisto- ja kokoontumistilat yhteensä 220 Kuntoilu ja sosiaalitilat, virkavaatehuolto - Virkavaatehuolto, pesu ja kuivaus 20 - kuntosali 45 - pukuhuone (miehet) 30 - pukuhuone (naiset) 15 - pesuhuone (miehet) 20 *- pesuhuone (naiset) 15 - sauna (naiset, miehet yhteinen) 12 - wc-tilat (huom. naiset, miehet erikseen) 5 Sosiaalitilat yhteensä 162 Ajoneuvokatos Yhteensä 1309

3 Tekniset tilat NÄMÄ TILAT SUUNNITTELIJA LASKEE - SPK 6,5 - iv-konehuone ja lämmönjakohuone 30 - kiinteistönhoitovarasto 7,5 - varavoimakone 5 '- varasto 7 Tekniset tilat yhteensä 56 Kaikki normaalikäytön tilat yhteensä ilman käytävätiloja 1365 Muut tilat NÄMÄ TILAT RIIPPUVAT SUUNNITELMASTA/PIIRUSTUKSISTA - käytävä ja aulatilat 80 Lämpimät tilat yhteensä -katos, kevyet ajoneuvo, kontit 1-2 henkilöautoa, kontit? Kaikki yhteensä 1445 Pelastuslaitoksen johtokunnan päätöksen mukaisesti rakentamisen ensikertainen kalustaminen kuuluu kokonaisuudessaan rakentajalle. Sisältäen mm. toimisto-, valmiushuone-, kuntosalikalusteet. Huomioitava suunnittelussa pelastustoimen erityistarpeet, joita mm. alla olevat sähkösuunnittelun asiat: Lukitukset kulunvalvonnan piiriin - kaikille kulunvalvonnan piirissä oleville oville MHS 10x2x0,5 - keskuskoje Tidomat asennetaan samaan laitetilaan tietoverkon kytkinten kanssa - keskuskojeen viereen RJ45 x 2 sekä 220V - oviin lätkänlukijat - normaalien avainten sarjoitukset huomioitava, sähkölukollisiin oviin vain laitosmiesavain - lukitaan paloaseman ulkokuori, kytkinhuone, hoitotarvikevarasto sekä lääkekaappi Kello - (ULA ohjauksella) - GPS Ovikello (huomioitava suunnittelussa) - missä soi? - kytkentä keskusradioon?

4 - onko hallin ja toimiston puolella oma? - (aikaohjaus?) - ohjekyltti ovelle kännynumeroista - ovipuhelin? Toimiston sähköisten ulko-ovien avaamisen ohjaus - ovikello soi, kuinka ovi avataan YLLI VAK - johdotus YLLI:ltä VAK:ille - sisäiset hälytykset - oven avaukset - ilmastoinnin tehostamiset UPS ja varavoima - hajautettu, useampi UPS - komppanian johtopaikka johtokeskuksessa - kytkimet - lukitus Hälytysvalot - sininen pelastuksen keikka - punainen ensihoito - keltainen? nosto-ovien ohjaus - kaukosäätimellä - silmukalla GPS-toistin - EH-halliin - VPK:n halliin Projektoreiden johdotukset - myös yläkerran keittiö/ruokailutilaan - käytetään lähitykkejä

5 Tallentava videovalvonta - palvelimen sijoitus atk-räkkiin - johdotukset kameroille o 220V o atk - kameroiden sijainnit Sähköisten hallinovien kauko-ohjaus - punainen vilkkuva valo ulko- ja sisäpuolelle, n. 2 metrin korkeuteen, kuljettajan puoleiseen ovenpieleen - vastaanottimen lisäantenni hallin ulkoseinälle Keittiön liesien virrankatkaisu jos paloasemalle tulee hälytys - kuittauspainike lieden läheisyyteen - kytkintieto YLLI:ltä jossa määrätään hälytykset jotka aiheuttavat virrankatkaisun - merkkivalo kun virta on päällä/pois päältä. Kumpi on käytännöllisempi? Halliin merkkivalot pistorasioille joista syötetään sähköt autoihin - ovatko rasiat katossa kiskoissa? - kuorma jaettava useammalle sulakkeelle - huomioitava, etteivät molemmat sammutusautot ole saman sulakkeen takana - huomioitava, etteivät kaikki ambulanssit ole saman sulakkeen takana Tarkistetaan suunnitellut pistorasiat halliin - riittävästi - myös 380V Kuivaushuoneiden sähköt - kuivuri Radioiden antennivedot - vaihtuuko päivystyshuoneen paikka, vanhat käy jos paikka ei muutu - johtoreitit, tuleeko näihin muutoksia? Ulkoseinien materiaali - mahdollinen Virve-toistimen tarve

6 - mahdollinen gsm-toistimen tarve Atk-pistorasioiden paikan ja määrän määrittely - huomioidaan WLAN-tukiasemat - huomioidaan WLAN tukiasemien sähkönsyöttö ppoe - RJ-45 pistokkeiden määrä ilmoitettava Juhalle => kytkintilaus - täyskorkea laitekaappi kytkimille ja ristiinkytkennälle ym. - paikat määritellään mennessä Off-topic - paineilmaverkostoon painemittari näkyvälle paikalle => autojen jarrupaineet - ei patteritermostaatteja kulkureiteille - pelastustoimen kyltti, "valomainos tms" ulkopuolelle Tuvi-tietokone, turvaluokiteltu tila, kulunvalvonta.
