1 Poraustyökierrot ja piirteiden tunnistus 2.5 to 5-Axis Drilling Operations Create a Spot Drilling Operation Create a Drilling Operation Create a Drilling Dwell Delay Operation Create a Drilling Deep Hole Operation Create a Drilling Break Chips Operation Create a Reaming Operation Create a Counterboring Operation Create a Boring Operation Boring Spindle Stop Create a Boring and Chamfering Operation Create a Back Boring Operation Create a Tapping Operation Create a Reverse Threading Operation Create a Thread without Tap Head Operation 1

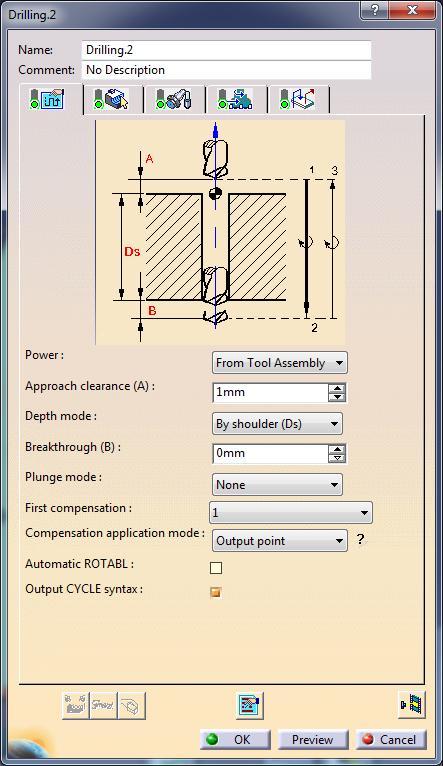

2 Esimerkkikappale: CATIA Documentation => Machining => Prismatic Machining => Getting Started => Enter the Workbench => GettingStartedPrismaticMachining.CATPart Lisätään reikiä kappaleeseen: - Valitse: Hole => valitse taskun pohja => Countersunk 2 mm. Extension => Positioning Skech => Anna mitat. Valitse: Rectangular Pattern - Muuta vielä 10 mm reiät => 16 mm ja pohja kartiomaiseksi Machining > Prismatic Machining => Valitse: Create a Drilling Operation Valitse: Drilling Jatka ohjeiden mukaan 16 mm rei ille. Tee erikseen keskiöporaus ja poraus 10 mm rei ille. Tee myös jyrsintäradat taskulle ja sivuille. 2

3 Muutetaan taskussa olevat reiät kierrerei iksi: Paina Update All: Lisätään kierteen teko: Tapping 3

4 Create a Counterboring Operation =>HoleMakingOperations.CATPart Piirteiden tunnistus Työstöoperaatioiden tekemistä voidaan nopeuttaa ja helpottaa käyttämällä automaattista piirteiden tunnistusta (Global Feature Recognition). Toimii sekä Prismatic että Advanced Machining ympäristöissä. To create axial machining features only, just select the Hole check box. To create prismatic machining areas only, select all the checkboxes except the Hole check box. To create all holes included in a tab hole, select the Enable creation of tab hole components check box. A tab (or tabulated) hole is more complex than a Part Design hole in that its hole chain (that is, all faces) do not match a Part Design feature. If the check box is not selected, the holes belonging to the tab holes are not created (default behavior). If the Hole check box is selected, the Only for existing Tech. Results and Only for non existing Tech. Result checkboxes become available for selection. If Only for existing Tech. Result check box is selected, machinable axial features are created only for holes of the selected body with Technological Results. For more information, see Support of Technological Results. If Only for non existing Tech. Result check box is selected, holes without associated technological results are recognized. 4

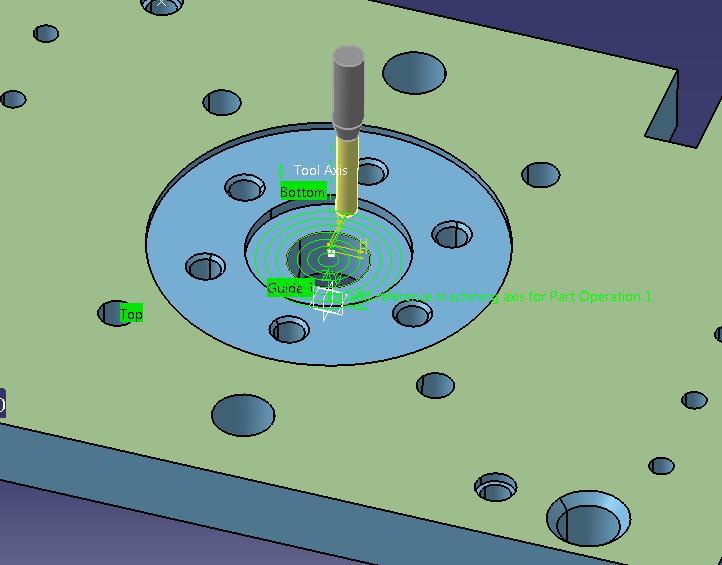

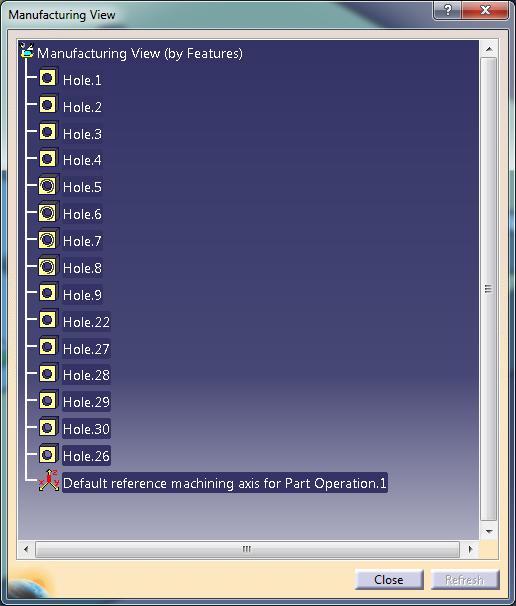

5 Käytetään porausesimerkissä käytettyä esimerkkikappaletta (HoleMakingOperations.CATPart). Käynnistä Prismatic machining, jos ei jo ole käynnissä. Tee tarvittavat asetukset Part Operation ikkunaan (kone, postprosessori, työkappale ym.) Käynnistä Global Feature Recognition: Valitse koneistussuunta: Tunnistetut piirteet: (Manufacturing features) 5

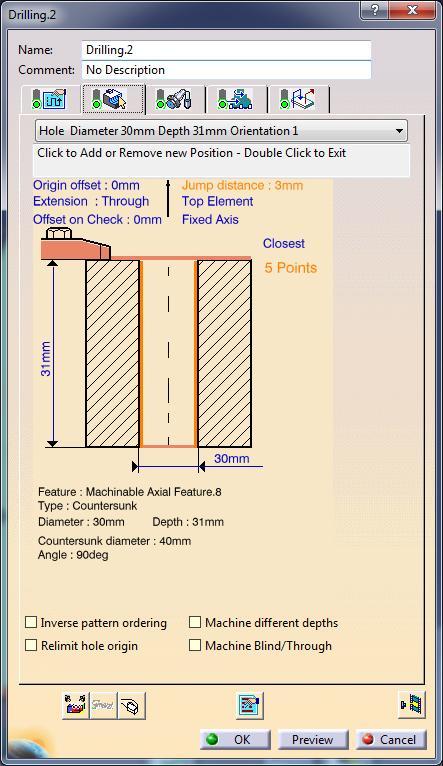

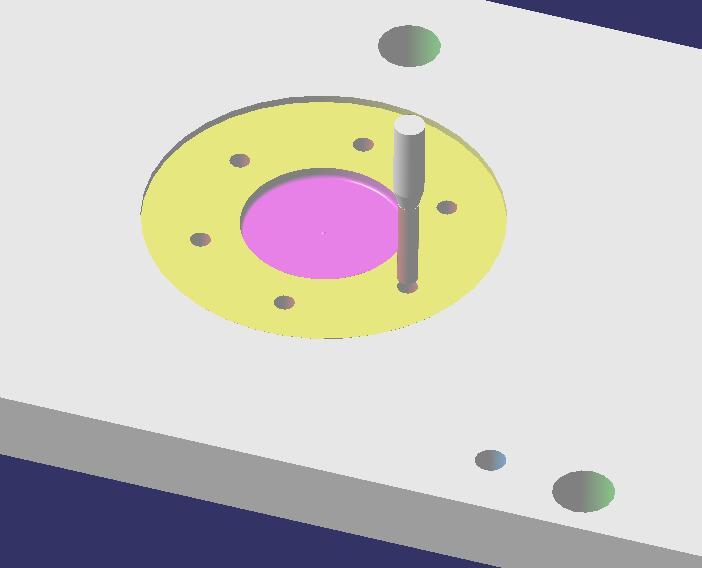

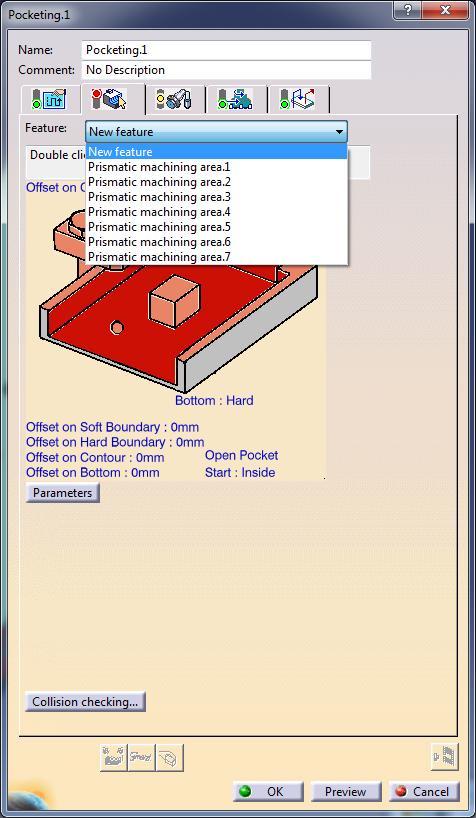

6 Valitse Manufacturing program Valitse esim. Drilling Avaa Feature valikko: Valitse valikosta joku työstöpiirre, esim. Hole Diameter 15 mm Depth 32mm 6

7 7

8 8

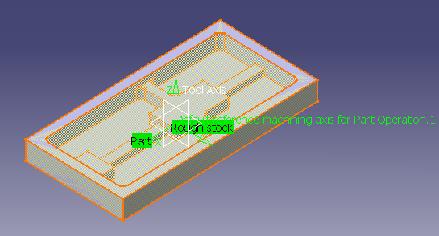

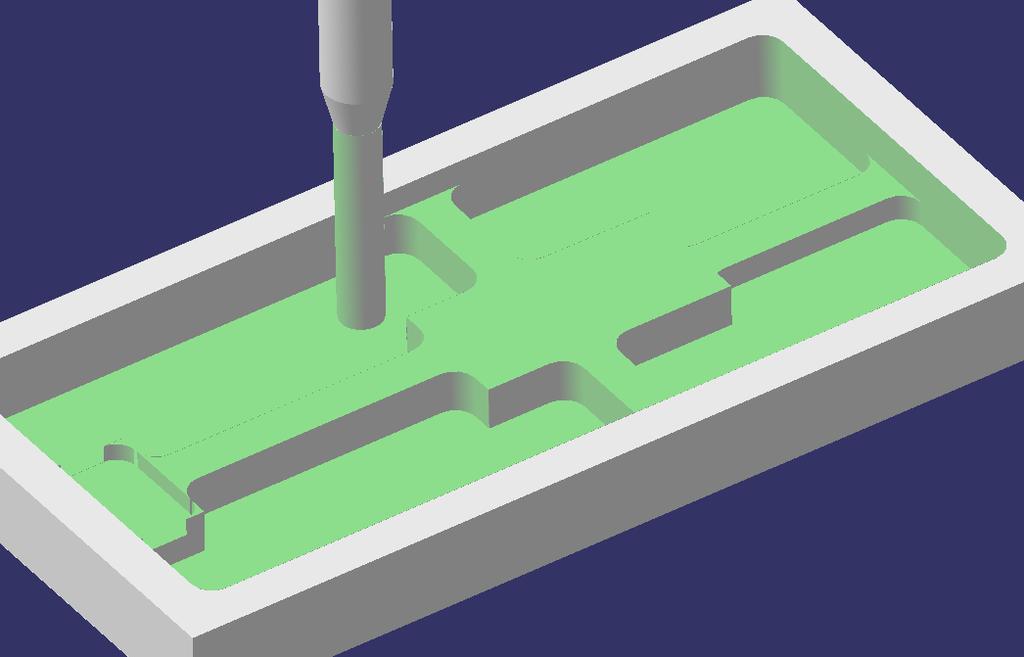

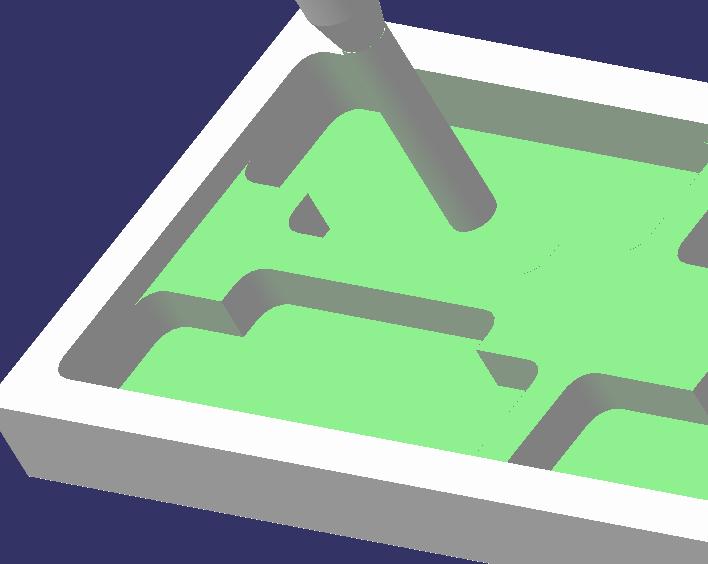

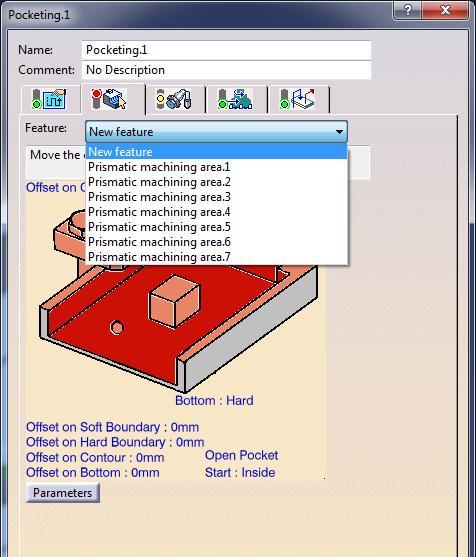

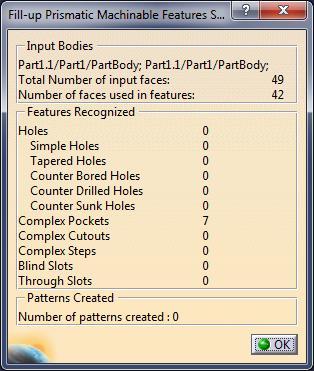

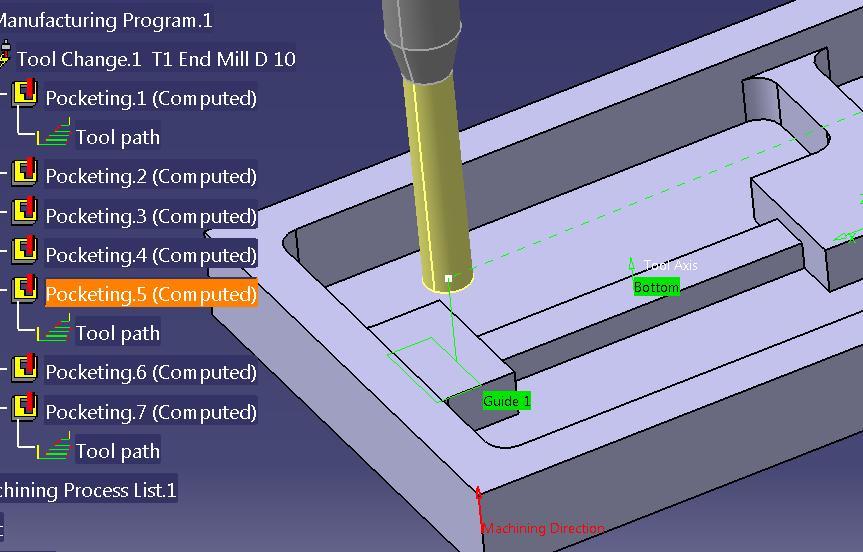

9 Avaa esimerkkikappale: MultiPockets1.CATPart: Advanced Machining => Cavities Roughing Käynnistä Advanced Machining; Global Feature Recognition: Valitse Pocketing: Tee työstöradat myös muille piirteille: 9

10 On tarpeen säätää työstöratoja/työkaluja HUOM! Jos teet useita työstöoperaatioita samalla työkalulla, muista asettaa lähestymiset ja poistumiset ensimmäiseen oikein! 10

11 Poistetaan ylimääräinen työstörata 11

12 Monimutkaisen muodon tunnistus Koordinaatisto väärinpäin 12

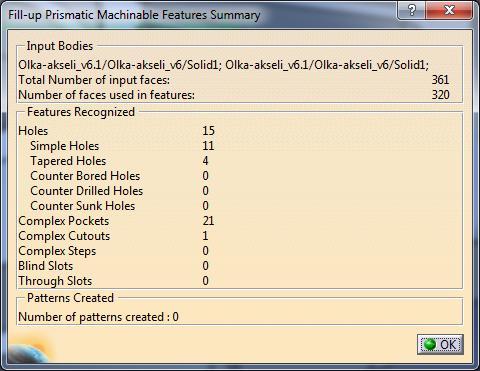

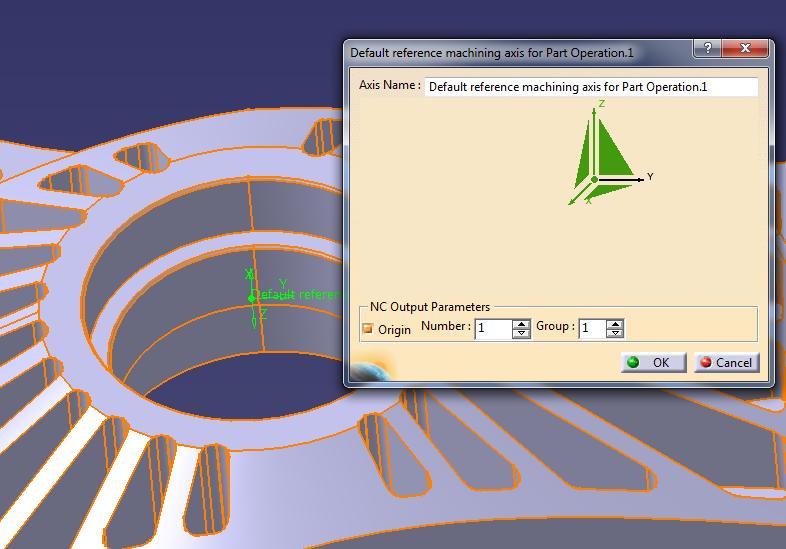

13 Asetetaan reiän keskelle ja z ylöspäin Piirteiden tunnistus: 13

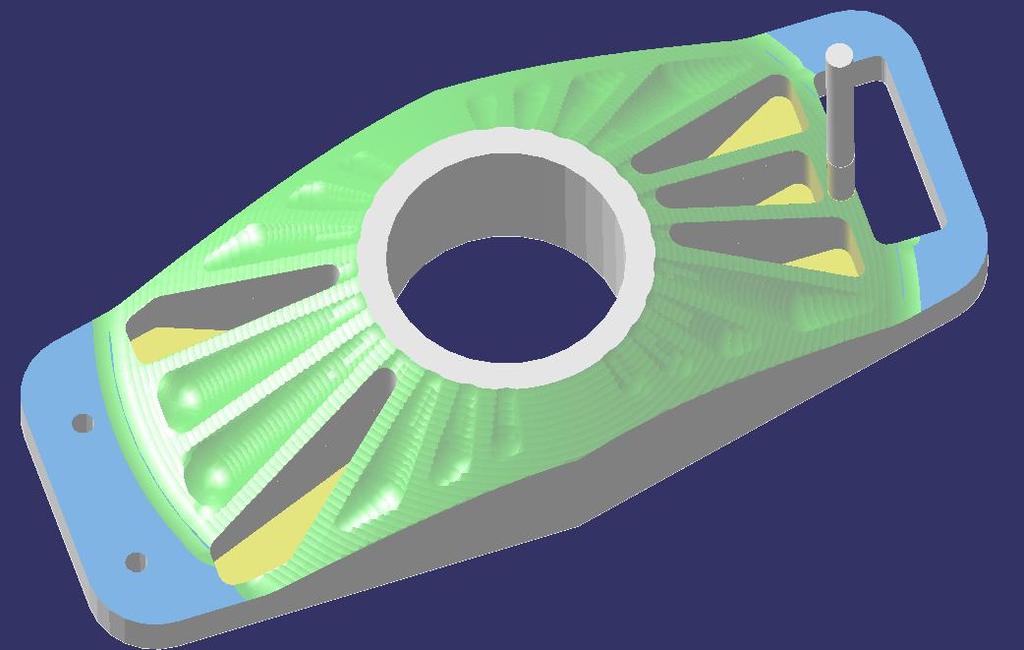

14 Rouhinta Z-levelillä ja Facing Pocketing Samalla tavalla muut taskut 14
