1 Lincoln Electric Europe Laiteluettelo

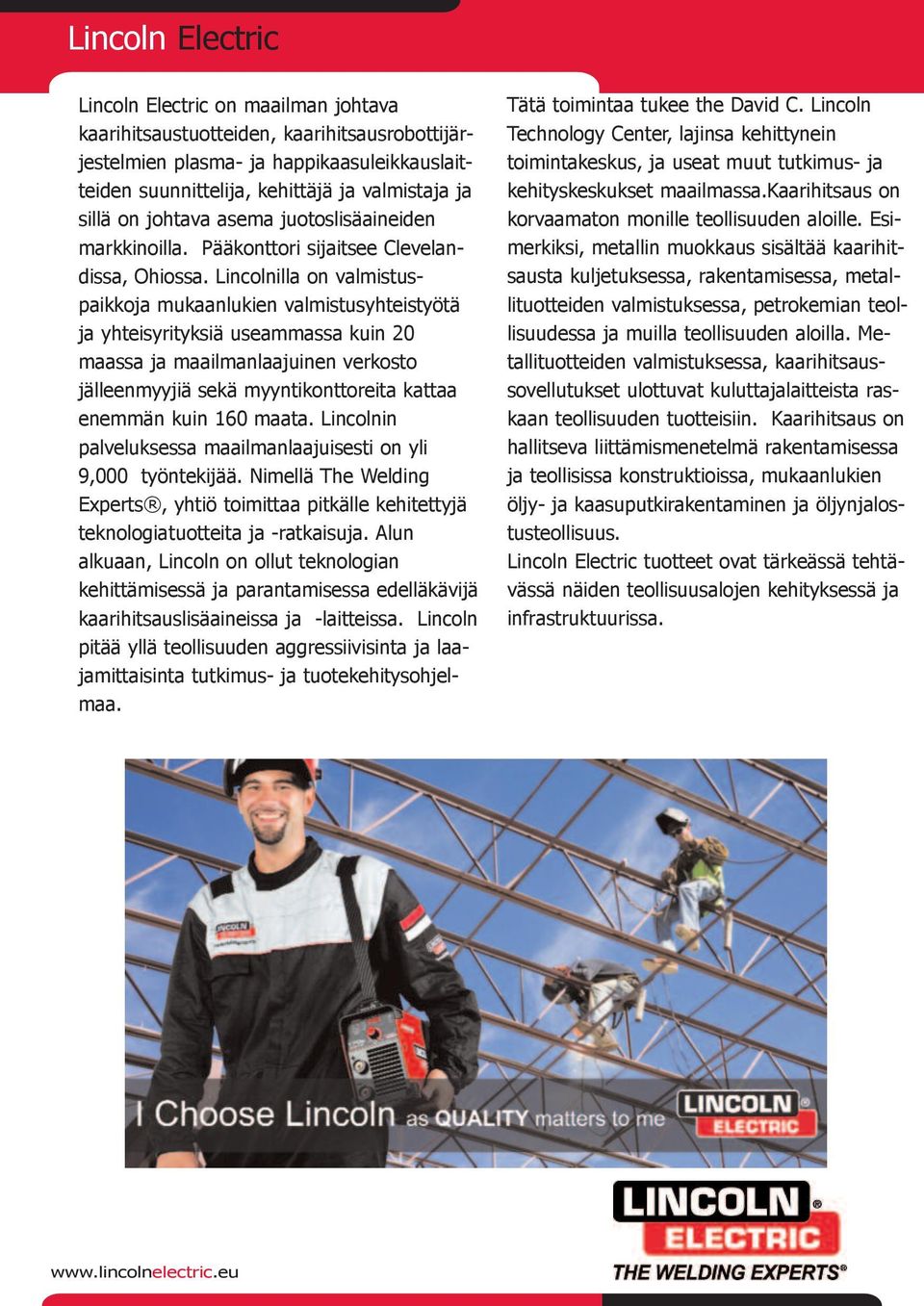

2 Lincoln Electric Lincoln Electric on maailman johtava kaarihitsaustuotteiden, kaarihitsausrobottijärjestelmien plasma- ja happikaasuleikkauslaitteiden suunnittelija, kehittäjä ja valmistaja ja sillä on johtava asema juotoslisäaineiden markkinoilla. Pääkonttori sijaitsee Clevelandissa, Ohiossa. Lincolnilla on valmistuspaikkoja mukaanlukien valmistusyhteistyötä ja yhteisyrityksiä useammassa kuin 20 maassa ja maailmanlaajuinen verkosto jälleenmyyjiä sekä myyntikonttoreita kattaa enemmän kuin 160 maata. Lincolnin palveluksessa maailmanlaajuisesti on yli 9,000 työntekijää. Nimellä The Welding Experts, yhtiö toimittaa pitkälle kehitettyjä teknologiatuotteita ja -ratkaisuja. Alun alkuaan, Lincoln on ollut teknologian kehittämisessä ja parantamisessa edelläkävijä kaarihitsauslisäaineissa ja -laitteissa. Lincoln pitää yllä teollisuuden aggressiivisinta ja laajamittaisinta tutkimus- ja tuotekehitysohjelmaa. Tätä toimintaa tukee the David C. Lincoln Technology Center, lajinsa kehittynein toimintakeskus, ja useat muut tutkimus- ja kehityskeskukset maailmassa.kaarihitsaus on korvaamaton monille teollisuuden aloille. Esimerkiksi, metallin muokkaus sisältää kaarihitsausta kuljetuksessa, rakentamisessa, metallituotteiden valmistuksessa, petrokemian teollisuudessa ja muilla teollisuuden aloilla. Metallituotteiden valmistuksessa, kaarihitsaussovellutukset ulottuvat kuluttajalaitteista raskaan teollisuuden tuotteisiin. Kaarihitsaus on hallitseva liittämismenetelmä rakentamisessa ja teollisissa konstruktioissa, mukaanlukien öljy- ja kaasuputkirakentaminen ja öljynjalostusteollisuus. Lincoln Electric tuotteet ovat tärkeässä tehtävässä näiden teollisuusalojen kehityksessä ja infrastruktuurissa.

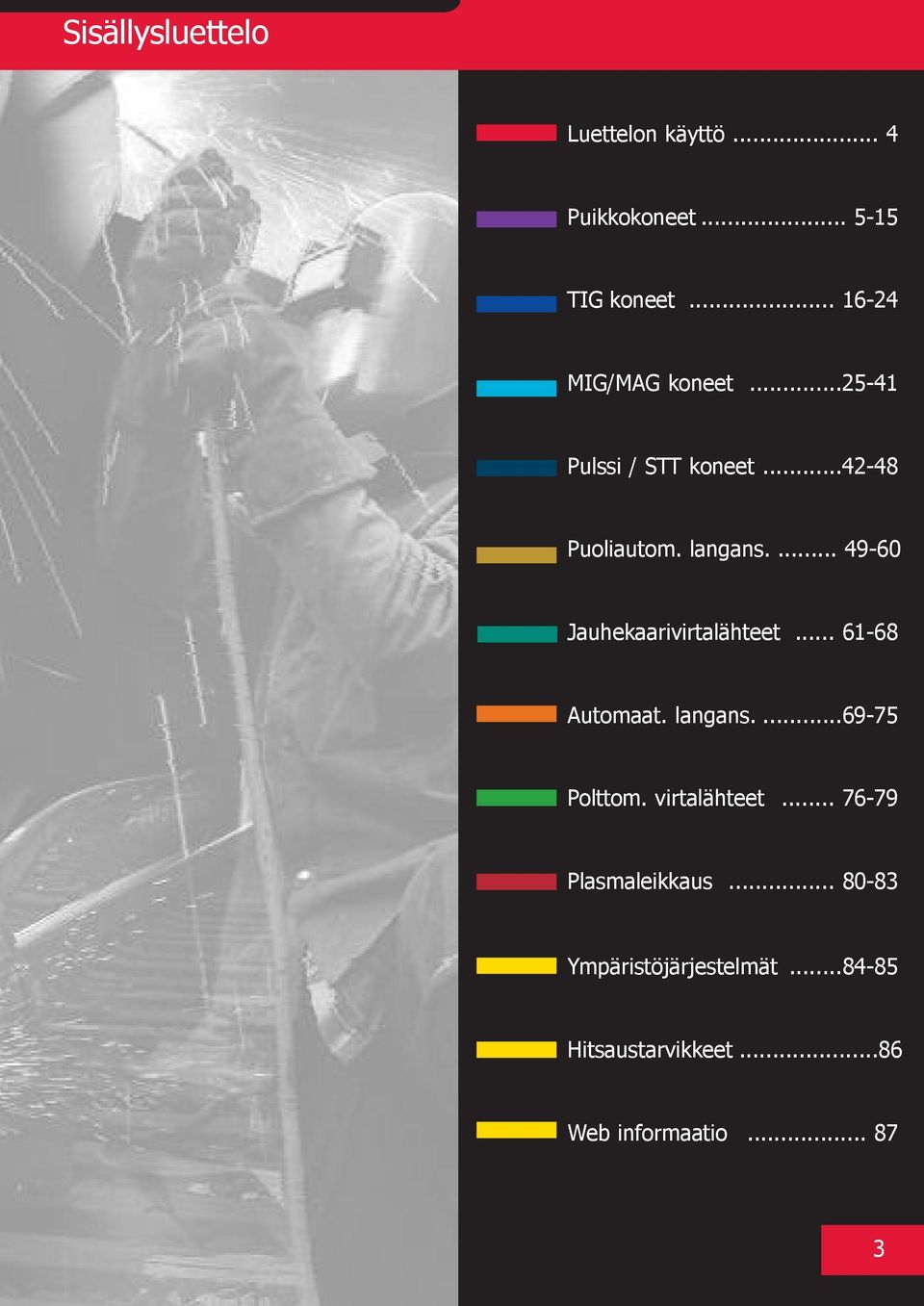

3 Sisällysluettelo Luettelon käyttö... 4 Puikkokoneet TIG koneet MIG/MAG koneet Pulssi / STT koneet Puoliautom. langans Jauhekaarivirtalähteet Automaat. langans Polttom. virtalähteet Plasmaleikkaus Ympäristöjärjestelmät Hitsaustarvikkeet...86 Web informaatio

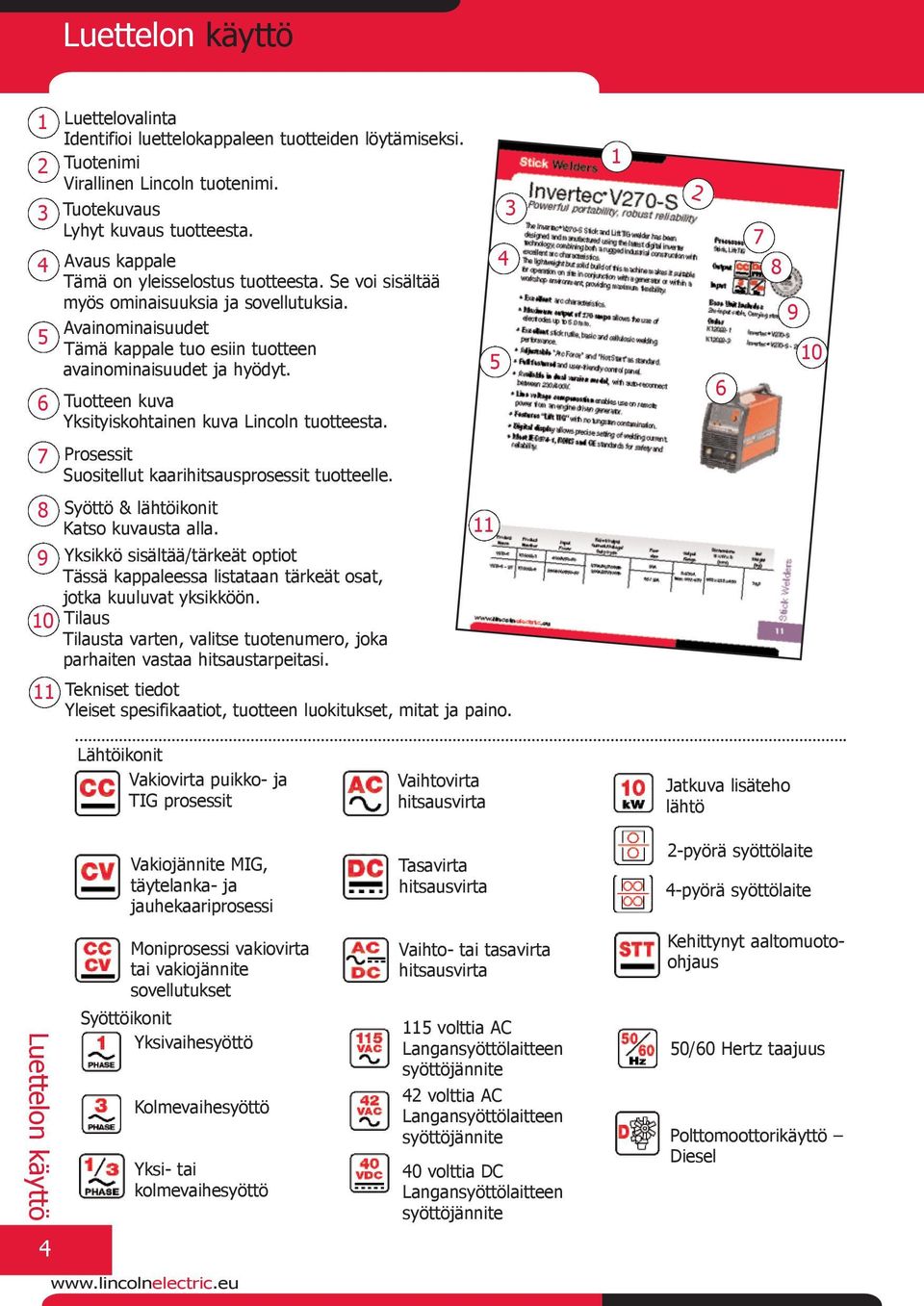

4 Luettelon käyttö 1 Luettelovalinta Identifioi luettelokappaleen tuotteiden löytämiseksi. 2 Tuotenimi Virallinen Lincoln tuotenimi. 3 Tuotekuvaus Lyhyt kuvaus tuotteesta Avaus kappale Tämä on yleisselostus tuotteesta. Se voi sisältää myös ominaisuuksia ja sovellutuksia. Avainominaisuudet Tämä kappale tuo esiin tuotteen avainominaisuudet ja hyödyt. Tuotteen kuva Yksityiskohtainen kuva Lincoln tuotteesta Suositellut kaarihitsausprosessit tuotteelle. 8 & lähtöikonit Katso kuvausta alla. 9 Yksikkö sisältää/tärkeät optiot Tässä kappaleessa listataan tärkeät osat, jotka kuuluvat yksikköön. 10 ta varten, valitse tuotenumero, joka parhaiten vastaa hitsaustarpeitasi Tekniset tiedot Yleiset spesifikaatiot, tuotteen luokitukset, mitat ja paino. Luettelon käyttö 4 ikonit Vakiovirta puikko- ja TIG prosessit Vakiojännite MIG, täytelanka- ja jauhekaariprosessi Moniprosessi vakiovirta tai vakiojännite sovellutukset ikonit Yksivaihesyöttö Kolmevaihesyöttö Yksi- tai kolmevaihesyöttö Vaihtovirta hitsausvirta Tasavirta hitsausvirta Vaihto- tai tasavirta hitsausvirta 115 volttia AC Langansyöttölaitteen syöttöjännite 42 volttia AC Langansyöttölaitteen syöttöjännite 40 volttia DC Langansyöttölaitteen syöttöjännite Jatkuva lisäteho lähtö 2-pyörä syöttölaite 4-pyörä syöttölaite Kehittynyt aaltomuotoohjaus 50/60 Hertz taajuus Polttomoottorikäyttö Diesel

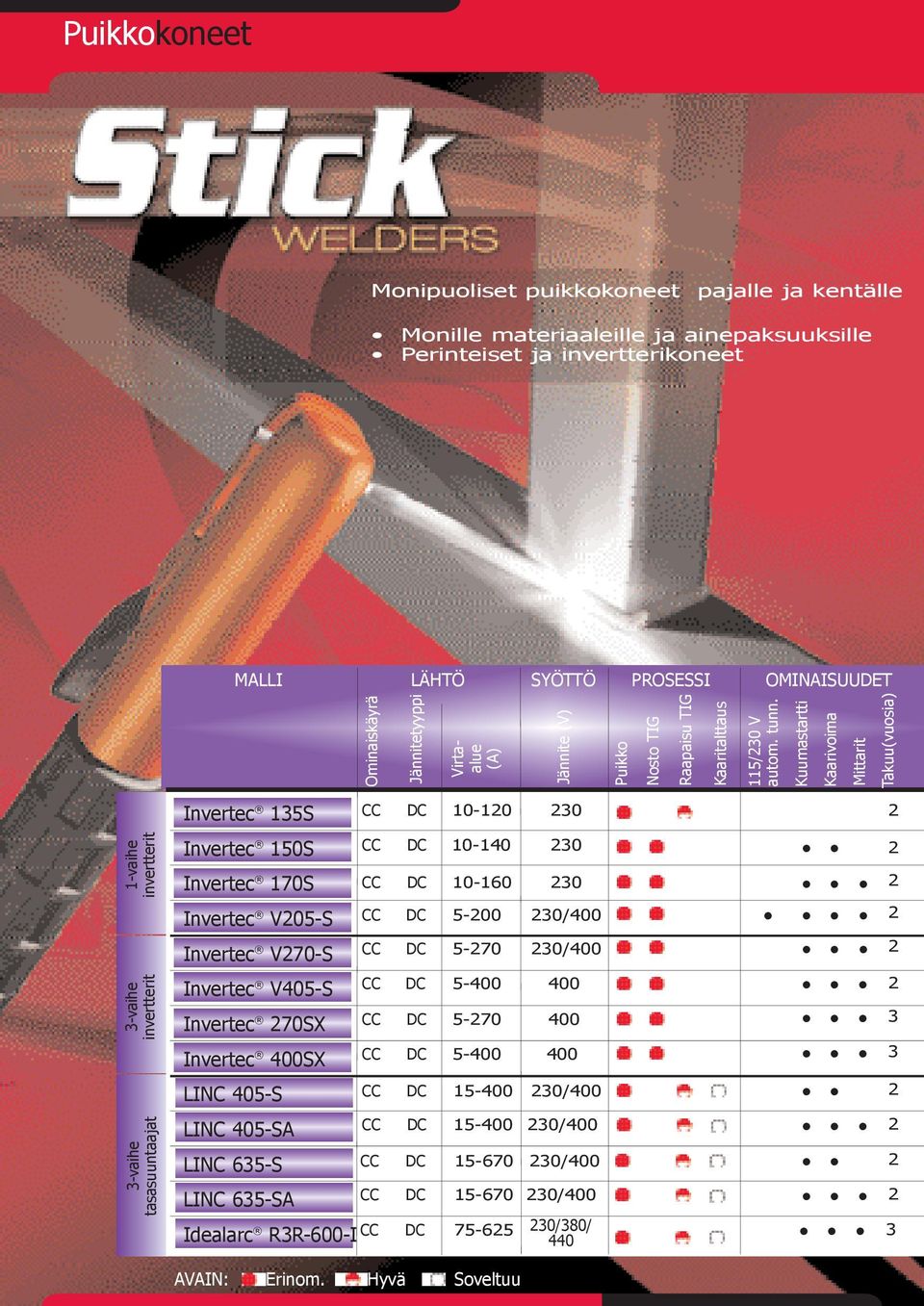

5 Puikkokoneet Monipuoliset puikkokoneet pajalle ja kentälle Monille materiaaleille ja ainepaksuuksille Perinteiset ja invertterikoneet MALLI LÄHTö SYöTTö PROSESSI OMINAISuuDET Ominaiskäyrä Jännitetyyppi Virtaalue (A) Jännite (V) Puikko Nosto TIG Raapaisu TIG Kaaritalttaus 115/230 V autom. tunn. Kuumastartti Kaarivoima Mittarit Takuu(vuosia) Invertec 135S CC DC vaihe invertterit 2 3-vaihe invertterit 3-vaihe tasasuuntaajat Invertec 150S Invertec 170S Invertec V205-S Invertec V270-S Invertec V405-S Invertec 270SX Invertec 400SX LINC 405-S LINC 405-SA LINC 635-S LINC 635-SA Idealarc R3R-600-I CC CC DC CC CC DC DC / CC DC /400 2 CC DC CC DC CC DC CC DC /400 2 CC DC /400 2 CC DC /400 2 CC DC DC / /380/ 440 AVAIN: Erinom. Hyvä Soveltuu

6 Puikkohitsaus : Menetelmä & valintataulukko Puikkohitsausmenetelmä Puikkohitsaus Hitsaussuunta Sydänlanka Päällyste Suojaava kaasukehä Kaari Sula kuona Hitsisula Jähmettynyt kuona Perusaine Jähmettynyt hitsi Tässä hitsausprosessissa, valokaari muodostuu päällystetyn puikon ja työkappaleen välille ja aikaansaa työkappaleen ja puikon sulamisen. Puikko on samaa materiaalia kuin perusaine ja sulaessaan muodostaa hitsin. Puikon päällyste on tyypiltään emäs, rutiili tai selluloosa ja päällysteen sulaessa se suojaa kaarta ja hitsisulaa ilman vaikutuksilta kaasuvaipalla. Kuona jähmettyy hitsisulan päälle ja myös suojaa sitä ulkoilman vaikutuksilta. Valintakaavio puikkohitsaukselle Puikkokoneet Ruostumaton Teräs Suurriitto Kaaritalttaus 6

7 Puikkokoneet Invertec Pieni, tehokas ja vankka 135S / 150S / 170S 135S 150S 170S Sovellutukset Puikkohalkaisija mm mm mm Rutiili / emäs puikot 2.5mm 3.2mm 4.0mm Suorituskyky Kuumastartti Auto-adapt. kaarivoima Pehmeä & karkea kaari Kehittynyt kaariohj. Tarttumisenesto Ympäristö Pitkät kaapelit (60m) (60m) Generaattorin käyttö Ominaisuudet Lift TIG Raapaisu Nosto TIG Nosto TIG Digitaalimittarit Tuuletin tarpeen muk. Pakkaus Kone + kaapelit Kone + kaapelit Vakio +suoja+laatikko Puikko Perusyksikkö sisältää: kaapeli (kaikki), maattopuristin ja 2m kaapeli, puikonpidin ja 3m kaapeli (vain 135S ) K Invertec 135S K Invertec 150S K Invertec 170S Tuotenimi Tuotenumero jännite Nimellisvirta Virta/kuormitussuhde Sulakekoko Virta-alue Mitat 135S K /1/ A/25% 16A A 224 x 148 x 315 5,6 150S K /1/ A/30% 16A A 244 x 148 x 365 7,7 170S K /1/ A/35% 16A A 244 x 148 x 365 8,0 Puikkokoneet 7

8 Puikkokoneet Invertec V205-S Älykäs tunnistus, täysi joustavuus Invertec V205-S puikko ja nosto-tig hitsauskone on suunniteltu ja valmistettu käyttäen hyväksi viimeisintä digitaalista invertteritekniikkaa ja tämä on yhdistetty vankkaan teolliseen rakenteeseen ja erinomaisiin kaariominaisuuksiin. Keveä ja tukeva rakenne tekee koneesta sopivan asennus- tai pajaolosuhteisiin ja voidaan käyttää virtalähteenä myös generaattoria, mikä tekee koneesta joustavakäyttöisen. Älykäs tunnistus 230/400V 1- vaihe sallii liittämisen monenlaiseen syöttöön. Älykäs tunnistus 230/400V 1 - vaihe. Erinomaiset kaariominaisuudet. Maksimi virta 205 A mahdollistaa 4,0 mm:n puikon käytön. Erinomaiset ominaisuudet rutiili, emäs ja selluloosapuikoilla. Säädettävä "kaarivoima" ja "kuumastartti" vakiona. Täysin ominaisuuksin varustettu käyttäjäystävällinen ohjauspaneli. Verkkojännitekompensointi sallii pitkät kaapelit moottorikäyttöisestä generaattorista. Nosto- TIG sytytys eliminoi volframsulkeumat. Digitaalinen näyttö sallii tarkan virransäädön. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, nosto-tig Perusyksikkö sisältää 2m syöttökaapelin, kantohihnan. K Invertec V205-S Puikkokoneet Tuotenimi Tuotennumero jännite Nimellisvirta/Jännite/ Kuormitussuhde 200A/28V/35% V205-S K /400/1/ A/26,8V/100% Sulakekoko Virtaalue Mitat A 35/20A (hidas) 385 x 215 x 480 Max. OCV: 48V 16,8 8

9 Puikkokoneet Invertec V270-S Tehokas, helposti siirrettävä, vankka, luotettava Invertec V270-S on suunniteltu ja valmistettu käyttäen hyväksi viimeisintä digitaalista invertteritekniikkaa ja tämä on yhdistetty vankkaan teolliseen rakenteeseen ja erinomaisiin kaariominaisuuksiin. Keveä ja tukeva rakenne tekee koneesta sopivan asennus- tai pajaolosuhteisiin ja voidaan käyttää syöttönä myös generaattoria, mikä tekee koneesta joustavakäyttöisen. Erinomaiset kaariominaisuudet. Maksimi virta 270 A sallii myös 5,0 mm:n puikon käytön. Erinomaiset ominaisuudet rutiili, emäs ja selluloosapuikoilla. Säädettävä "kaarivoima" ja "kuumastartti" vakiona. Täysin ominaisuuksin varustettu käyttäjäystävällinen ohjauspaneli. Saatavissa kaksoisversiona, jossa automaattinen syöttöjännitetunnistus 230/400V. Verkkojännitekompensointi sallii pitkät kaapelit moottorikäyttöisestä generaattorista. Nosto- TIG sytytys eliminoi volframsulkeumat. Digitaalinen näyttö sallii tarkan virransäädön. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, nosto - TIG Perusyksikkö sisältää 2m syöttökaapeli, kantohihna. K Invertec V270-S Tuotenimi Tuotenumero jännite V270-S - 2V K /400/3/50-60 Nimelllisvirta /Jännite/ Kuormitussuhde Sulakekoko Virta-alue Mitat 270A/30,8V/35% A 35 / 20A 385 x 215 x ,5 200A/28V/100% Max. OCV: 48V Puikkokoneet 9

10 Puikkokoneet Invertec 270SX Rakennettu vaikeisiin olosuhteisiin Invertec 270SX puikko- ja nosto - TIG on suunniteltu ja valmistettu käyttäen hyväksi viimeisintä digitaalista invertteritekniikkaa. Kone on valmis vaikeisiin ympäristöolosuhteisiin ja siihen on yhdistetty vankka ja kuitenkin keveä rakenne, mikä tekee koneesta sopivan asennus- tai pajaolosuhteisiin ja voidaan käyttää syöttönä myös generaattoria, mikä tekee koneesta joustavakäyttöisen. Vankkarakenteinen, sopii vaikeisiin ympäristöolosuhteisiin. Erinomaiset ominaisuudet rutiili, emäs ja selluloosapuikoilla. Täysin suojatut piirikortit erillään ilmavirrasta. Maksimi virta 270 A sallii myös 5,0 mm:n puikon käytön. Säädettävä "kaarivoima" ja "kuumastartti" vakiona. Täysin ominaisuuksin varustettu käyttäjäystävällinen ohjauspaneli. Verkkojännitekompensointi sallii pitkät kaapelit moottorikäyttöisestä generaattorista. Nosto- TIG sytytys eliminoi volframsulkeumat. Digitaalinen näyttö sallii tarkan virransäädön. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, nosto - TIG Perusyksikkö sisältää 2m syöttökaapelin K Invertec 270SX Puikkokoneet Tuotenimi Tuotenumero jännite 270SX K /3/50-60 Nimellisvirta /Jännite/Kuormitussu hde 270A/30,8V/35% 200A/28V/100% Sulakekoko 20A Virta-alue Mitat A 389 x 247 x Max. OCV: 48V 10

11 Puikkokoneet Invertec 400SX Ammattikone koviin olosuhteisiin Invertec 400SX S on helposti siirrettävä ja vankkatekoinen puikko ja nosto - TIG kone jossa on erinomaiset kaariominaisuudet. Se sopii generaattorilla käytettäväksi ja on siten monipuolinen käytettäväksi pajaolosuhteissa tai asennuspaikalla. Ominaisuuksina ovat nosto - TIG, kuumastartti ja säädettävä kaarivoima, ja siten kone on hyvin joustava käytöltään. Koneen korkea kuormitussuhde antaa mahdollisuuden jatkuvaan hitsaukseen monilla eri puikkotyypeillä. Invertec 400SX on rakenteeltaan vankkatekoinen ja on tarkoitettu ammattimaiseen puikko- ja nosto - TIG hitsaukseen. Vankkarakenteinen, sopii vaikeisiin ympäristöolosuhteisiin. Erinomaiset ominaisuudet rutiili, emäs ja selluloosapuikoilla. Täysin suojatut piirikortit erillään ilmavirrasta. Maksimi virta 270 A sallii myös 6,3 mm:n puikon käytön. Säädettävä "kaarivoima" ja "kuumastartti" vakiona. Täysin ominaisuuksin varustettu käyttäjäystävällinen ohjauspaneli. Verkkojännitekompensointi sallii pitkät kaapelit moottorikäyttöisestä generaattorista. Nosto- TIG sytytys eliminoi volframsulkeumat. Digitaalinen näyttö sallii tarkan virransäädön. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, nosto - TIG, talttaus Perusyksikkö sisältää 2m syöttökaapeli. K Invertec 400SX Tuotenimi Tuotenumero jännite 400SX K /3/50-60 Nimellisvirta /Jännite/Kuormitussu hde 400A/36V/35% 300A/32V/100% Sulakekoko 30A Virta-alue Mitat A 455 x 301 x Max. OCV: 48V Puikkokoneet 11

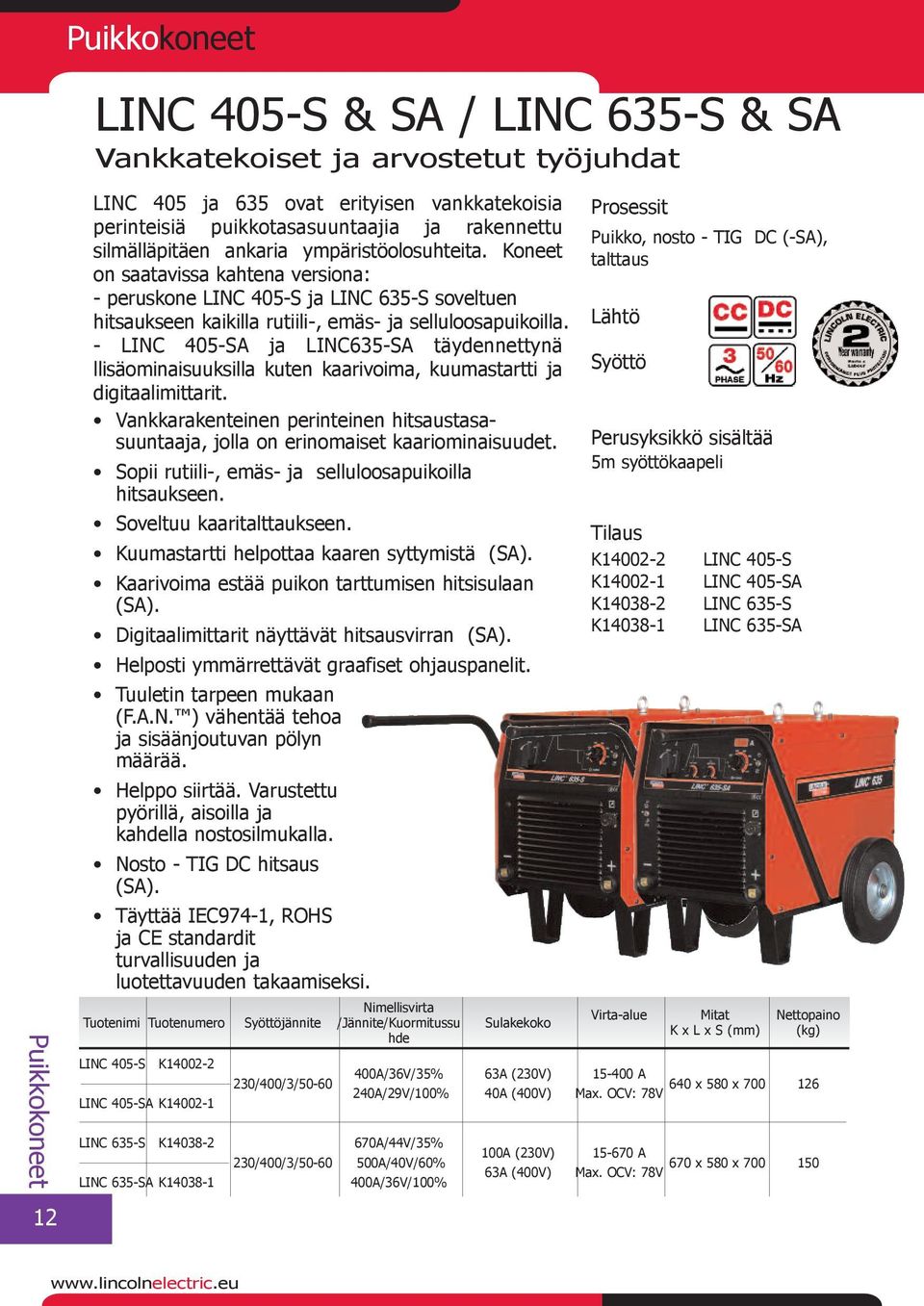

12 Puikkokoneet LINC 405-S & SA / LINC 635-S & SA Vankkatekoiset ja arvostetut työjuhdat Puikkokoneet 12 LINC 405 ja 635 ovat erityisen vankkatekoisia perinteisiä puikkotasasuuntaajia ja rakennettu silmälläpitäen ankaria ympäristöolosuhteita. Koneet on saatavissa kahtena versiona: - peruskone LINC 405-S ja LINC 635-S soveltuen hitsaukseen kaikilla rutiili-, emäs- ja selluloosapuikoilla. - LINC 405-SA ja LINC635-SA täydennettynä llisäominaisuuksilla kuten kaarivoima, kuumastartti ja digitaalimittarit. Vankkarakenteinen perinteinen hitsaustasasuuntaaja, jolla on erinomaiset kaariominaisuudet. Sopii rutiili-, emäs- ja selluloosapuikoilla hitsaukseen. Soveltuu kaaritalttaukseen. Kuumastartti helpottaa kaaren syttymistä (SA). Kaarivoima estää puikon tarttumisen hitsisulaan (SA). Digitaalimittarit näyttävät hitsausvirran (SA). Helposti ymmärrettävät graafiset ohjauspanelit. Tuuletin tarpeen mukaan (F.A.N. ) vähentää tehoa ja sisäänjoutuvan pölyn määrää. Helppo siirtää. Varustettu pyörillä, aisoilla ja kahdella nostosilmukalla. Nosto - TIG DC hitsaus (SA). Täyttää IEC974-1, ROHS ja CE standardit turvallisuuden ja luotettavuuden takaamiseksi. Tuotenimi Tuotenumero LINC 405-S K LINC 405-SA K jännite 230/400/3/50-60 Nimellisvirta /Jännite/Kuormitussu hde LINC 635-S K A/44V/35% 230/400/3/ A/40V/60% LINC 635-SA K A/36V/100% Sulakekoko Puikko, nosto - TIG DC (-SA), talttaus Perusyksikkö sisältää 5m syöttökaapeli K LINC 405-S K LINC 405-SA K LINC 635-S K LINC 635-SA Virta-alue Mitat 400A/36V/35% 63A (230V) A 240A/29V/100% 40A (400V) 640 x 580 x 700 Max. OCV: 78V A (230V) A 63A (400V) 670 x 580 x 700 Max. OCV: 78V 150

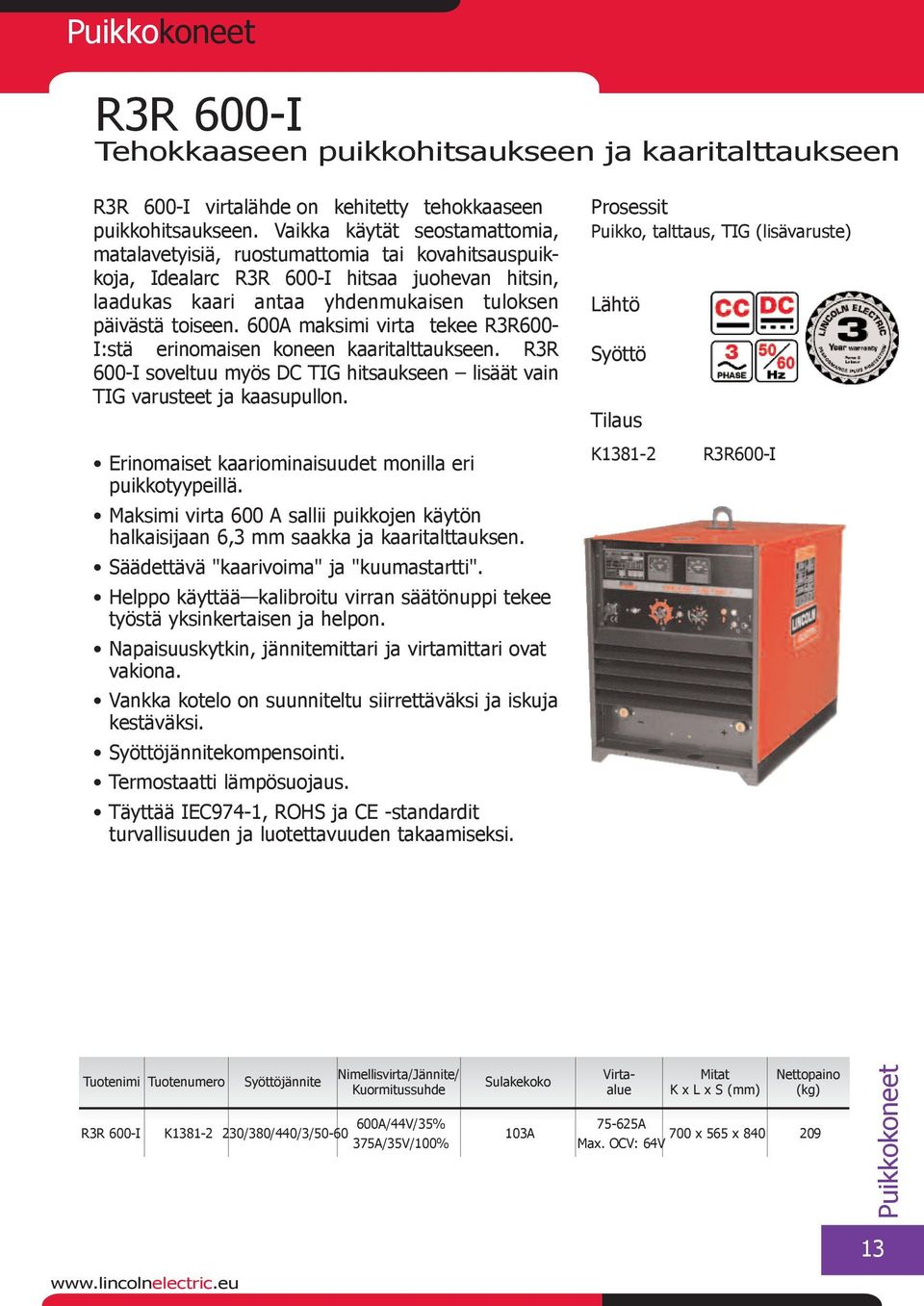

13 Puikkokoneet R3R 600-I Tehokkaaseen puikkohitsaukseen ja kaaritalttaukseen R3R 600-I virtalähde on kehitetty tehokkaaseen puikkohitsaukseen. Vaikka käytät seostamattomia, matalavetyisiä, ruostumattomia tai kovahitsauspuikkoja, Idealarc R3R 600-I hitsaa juohevan hitsin, laadukas kaari antaa yhdenmukaisen tuloksen päivästä toiseen. 600A maksimi virta tekee R3R600- I:stä erinomaisen koneen kaaritalttaukseen. R3R 600-I soveltuu myös DC TIG hitsaukseen lisäät vain TIG varusteet ja kaasupullon. Erinomaiset kaariominaisuudet monilla eri puikkotyypeillä. Maksimi virta 600 A sallii puikkojen käytön halkaisijaan 6,3 mm saakka ja kaaritalttauksen. Säädettävä "kaarivoima" ja "kuumastartti". Helppo käyttää kalibroitu virran säätönuppi tekee työstä yksinkertaisen ja helpon. Napaisuuskytkin, jännitemittari ja virtamittari ovat vakiona. Vankka kotelo on suunniteltu siirrettäväksi ja iskuja kestäväksi. jännitekompensointi. Termostaatti lämpösuojaus. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, talttaus, TIG (lisävaruste) K R3R600-I Tuotenimi Tuotenumero R3R 600-I K /380/440/3/ A/44V/35% 103A 375A/35V/100% jännite Nimellisvirta/Jännite/ Kuormitussuhde Sulakekoko Virtaalue Mitat A 700 x 565 x Max. OCV: 64V Puikkokoneet 13

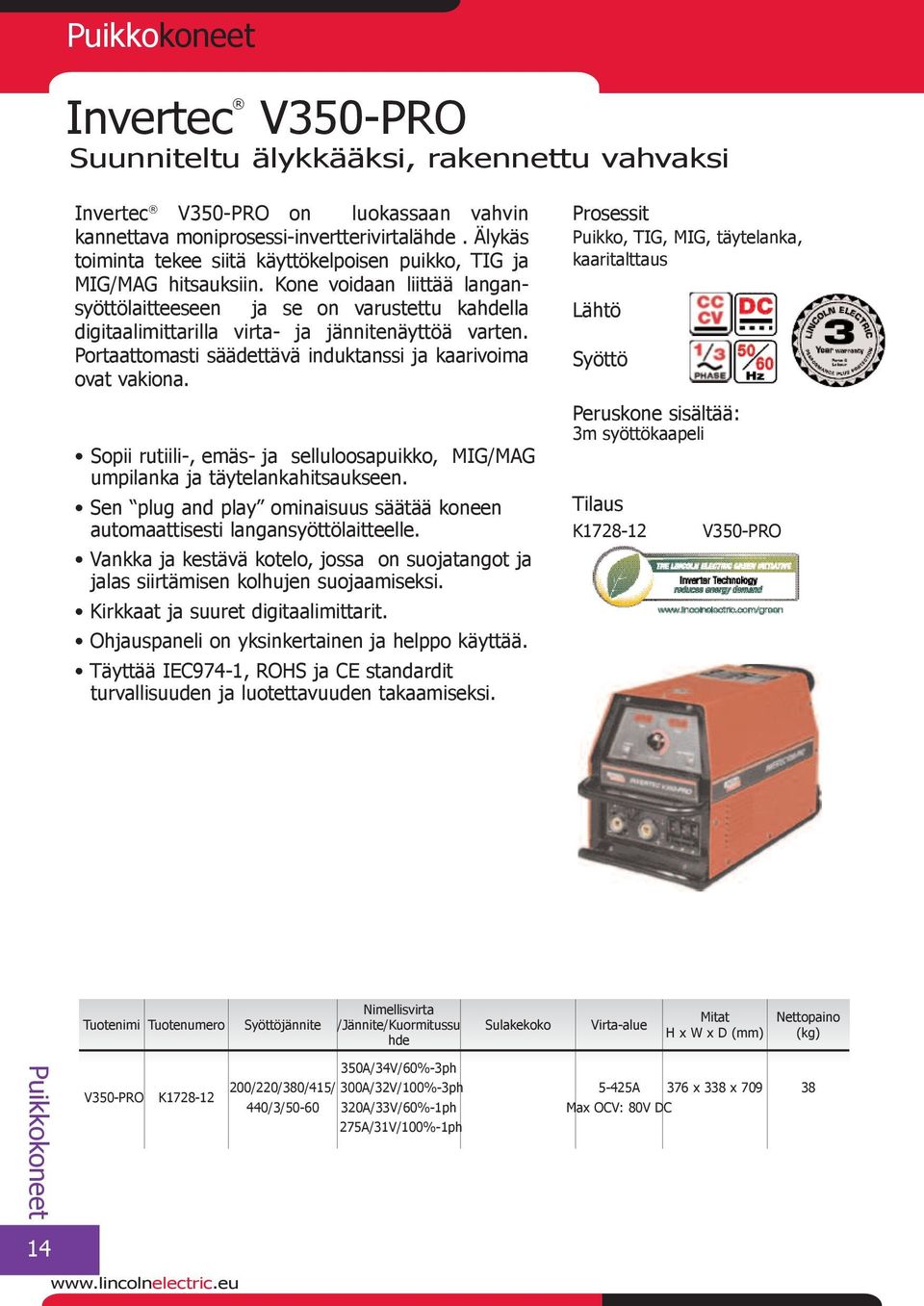

14 Puikkokoneet Invertec V350-PRO Suunniteltu älykkääksi, rakennettu vahvaksi Invertec V350-PRO on luokassaan vahvin kannettava moniprosessi-invertterivirtalähde. Älykäs toiminta tekee siitä käyttökelpoisen puikko, TIG ja MIG/MAG hitsauksiin. Kone voidaan liittää langansyöttölaitteeseen ja se on varustettu kahdella digitaalimittarilla virta- ja jännitenäyttöä varten. Portaattomasti säädettävä induktanssi ja kaarivoima ovat vakiona. Sopii rutiili-, emäs- ja selluloosapuikko, MIG/MAG umpilanka ja täytelankahitsaukseen. Sen plug and play ominaisuus säätää koneen automaattisesti langansyöttölaitteelle. Vankka ja kestävä kotelo, jossa on suojatangot ja jalas siirtämisen kolhujen suojaamiseksi. Kirkkaat ja suuret digitaalimittarit. Ohjauspaneli on yksinkertainen ja helppo käyttää. Täyttää IEC974-1, ROHS ja CE standardit Puikko, TIG, MIG, täytelanka, kaaritalttaus Peruskone sisältää: 3m syöttökaapeli K V350-PRO Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussu hde Sulakekoko Virta-alue Mitat H x W x D (mm) Puikkokoneet 14 V350-PRO K A/34V/60%-3ph 200/220/380/415/ 300A/32V/100%-3ph 5-425A 376 x 338 x /3/ A/33V/60%-1ph Max OCV: 80V DC 275A/31V/100%-1ph

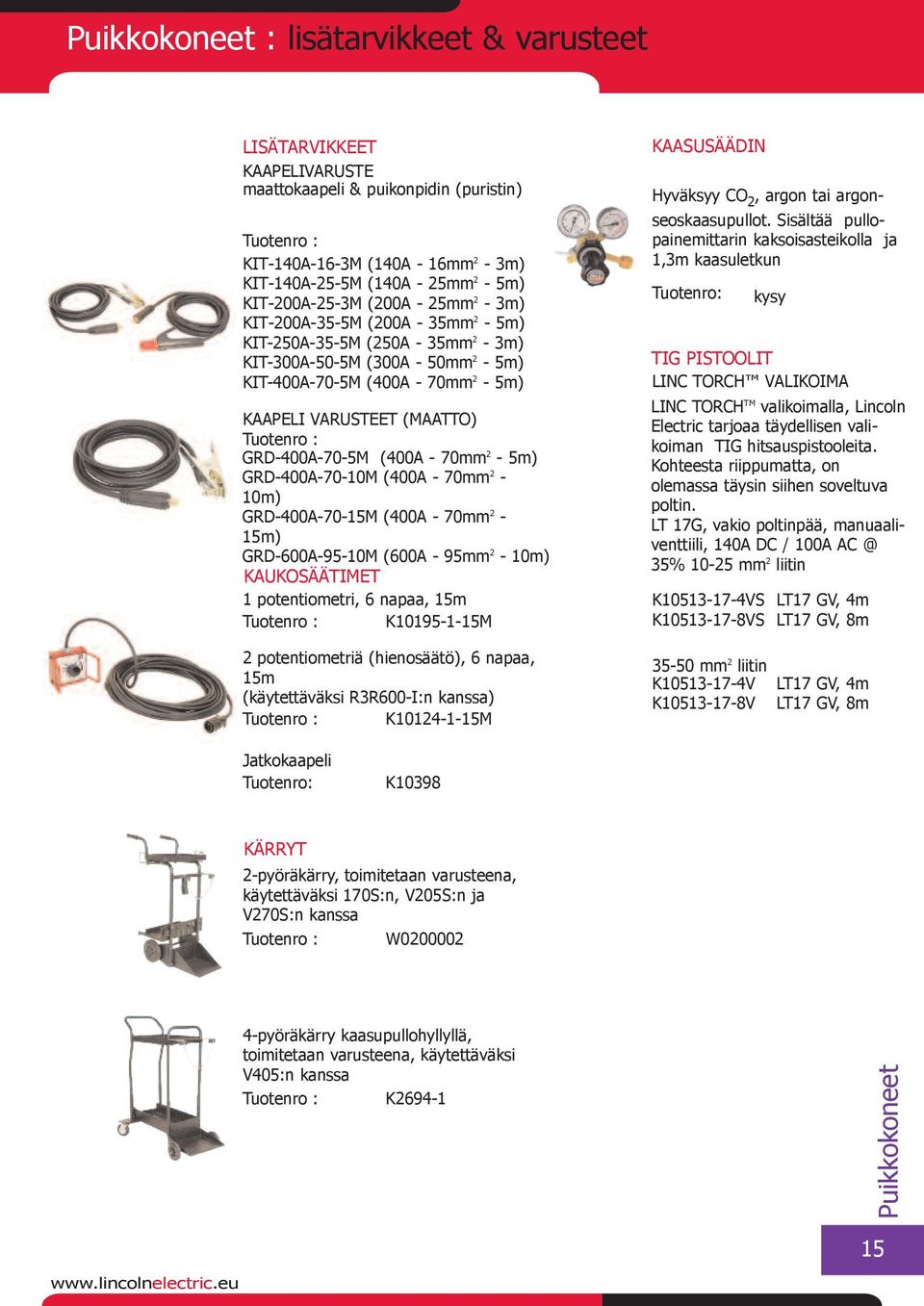

15 Puikkokoneet : lisätarvikkeet & varusteet LISÄTARVIKKEET KAAPELIVARuSTE maattokaapeli & puikonpidin (puristin) Tuotenro : KIT-140A-16-3M (140A - 16mm 2-3m) KIT-140A-25-5M (140A - 25mm 2-5m) KIT-200A-25-3M (200A - 25mm 2-3m) KIT-200A-35-5M (200A - 35mm 2-5m) KIT-250A-35-5M (250A - 35mm 2-3m) KIT-300A-50-5M (300A - 50mm 2-5m) KIT-400A-70-5M (400A - 70mm 2-5m) KAAPELI VARuSTEET (MAATTO) Tuotenro : GRD-400A-70-5M (400A - 70mm 2-5m) GRD-400A-70-10M (400A - 70mm 2-10m) GRD-400A-70-15M (400A - 70mm 2-15m) GRD-600A-95-10M (600A - 95mm 2-10m) KAuKOSÄÄTIMET 1 potentiometri, 6 napaa, 15m Tuotenro : K M 2 potentiometriä (hienosäätö), 6 napaa, 15m (käytettäväksi R3R600-I:n kanssa) Tuotenro : K M KAASuSÄÄDIN Hyväksyy CO 2, argon tai argonseoskaasupullot. Sisältää pullopainemittarin kaksoisasteikolla ja 1,3m kaasuletkun Tuotenro: kysy TIG PISTOOLIT LINC TORCH VALIKOIMA LINC TORCH TM valikoimalla, Lincoln Electric tarjoaa täydellisen valikoiman TIG hitsauspistooleita. Kohteesta riippumatta, on olemassa täysin siihen soveltuva poltin. LT 17G, vakio poltinpää, manuaaliventtiili, 140A DC / 100A 35% mm 2 liitin K VS LT17 GV, 4m K VS LT17 GV, 8m mm 2 liitin K V LT17 GV, 4m K V LT17 GV, 8m Jatkokaapeli Tuotenro: K10398 KÄRRYT 2-pyöräkärry, toimitetaan varusteena, käytettäväksi 170S:n, V205S:n ja V270S:n kanssa Tuotenro : W pyöräkärry kaasupullohyllyllä, toimitetaan varusteena, käytettäväksi V405:n kanssa Tuotenro : K Puikkokoneet 15

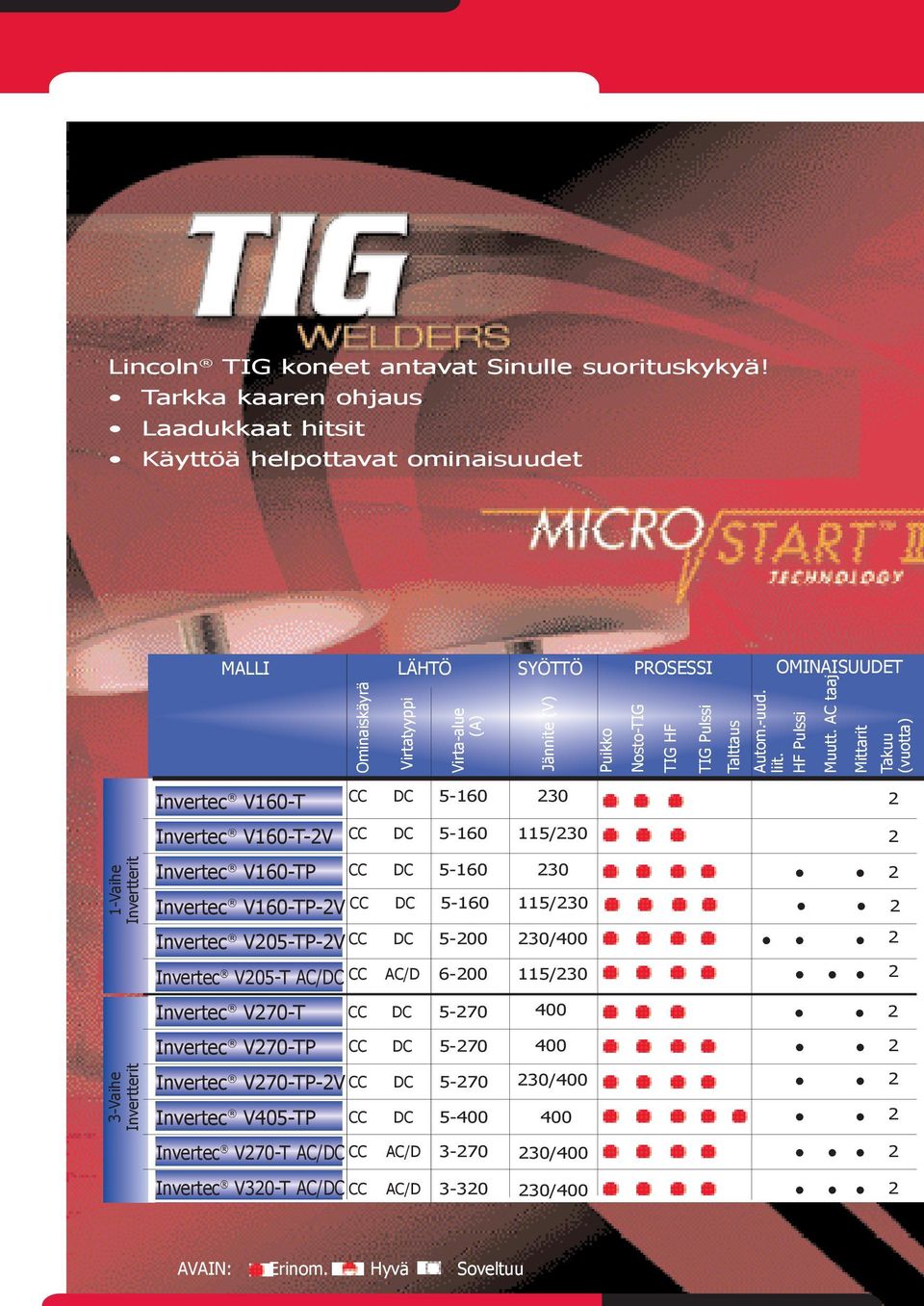

16 Lincoln TIG koneet antavat Sinulle suorituskykyä! Tarkka kaaren ohjaus Laadukkaat hitsit Käyttöä helpottavat ominaisuudet MALLI Ominaiskäyrä LÄHTö Virtatyyppi Virta-alue (A) SYöTTö Jännite (V) Puikko PROSESSI Nosto-TIG TIG HF TIG Pulssi Talttaus OMINAISuuDET Autom.-uud. liit. HF Pulssi Muutt. AC taaj.. Mittarit Takuu (vuotta) 1-Vaihe Invertterit 3-Vaihe Invertterit Invertec V160-T 2 Invertec V160-T-2V Invertec V160-TP CC CC DC DC / Invertec V160-TP-2V CC DC /230 2 Invertec V205-TP-2V CC DC /400 2 AC/D /230 2 Invertec V205-T AC/DC CC Invertec V270-T Invertec V270-TP CC Invertec V270-TP-2V CC Invertec V405-TP CC Invertec V270-T AC/DC CC CC DC CC DC DC DC /400 2 DC AC/D /400 2 Invertec V320-T AC/DC CC AC/D /400 2 AVAIN: Erinom. Hyvä Soveltuu

17 TIG hitsaus TIG = Gas Tungsten Arc Vesi sisään (kylmä) Virtakaapeli Kaasukupu TIG pistooli Suojakaasu Volfram elektrodi Kaari Lisäainelanka Perusaine Vesi ulos (kuuma) Suojakaasu Suojakaasu ympäristö Jähmettynyt hitsiaine Tässä hitsausmenetelmässä, valokaari muodostuu sulamattoman volfram elektrodin ja työkappaleen välille. Inertti suojakaasu, tavallisesti argon suojaa hitsisulaa. Hitsaus voidaan tehdä yksinkertaisesti sulattamalla työkappaleet yhteen, tai perusainetta vastaavan lisäainelangan avulla. Langan annetaan sulaa valokaaressa ja sulanut lanka muodostaa hitsin. Kaari sytytetään koskettamalla työkappaletta ja nostamalla ylös muutama millimetri (kosketussytytys ja nostosytytys) tai käyttämällä suurtaajuusjännitepurkausta ja n. 4 millimetrin ilmarakoa volfram elektrodista työkappaleeseen. Kipinä tekee raosta sähköä johtavan, mahdollistaa valokaaren muodostuvan ilman, että elektrodilla kosketetaan työkappaletta. Tällöin volframikärki ei sula, eikä hitsiin tule sulkeumavirhettä (HF, suurtaajuussytytys) Virtatyypejä käytetään seuraavasti: - DC (tasavirta) on käytössä useimmilla metalleilla (teräs/ruostumaton teräs) - AC (vaihtovirta) on käytössä alumiinilla ja muilla metalleilla, joilla on pinnalla korkeassa lämpötilassa sulava oksidikerros. Valintataulukko TIG hitsaukseen Teräs / Ruostumaton Aluminium TIG koneet 17

18 TIG koneet Invertec V160-T&TP Suunniteltu ja valmistettu kestäväksi Invertec V160-T & T-Pulse TIG ja puikkokoneet on suunniteltu ja valmistettu käyttäen hyväksi viimeisintä digitaalista invertteritekniikkaa.tuloksena on erinomaisilla kaariominaisuuksilla varustetut vankkarakenteiset teollisuuskoneet. Koneet on täysiverisiä DC TIG inverttereitä, joissa on täydelliset ohjaukset virran säätöön. Sisäänrakennettu kaasuventtiili ja suurtaajuustai kosketussytytys tekevät niistä ihanteellisia moniin eri DC TIG -sovellutuksiin. Niillä voidaan myös puikkohitsata monia eri tyyppisiä puikkoja. Ne ovat helposti siirrettäviä ja 230V 50/60Hz -syöttöjännite tekee niistä käyttäkelpoisia sekä työpaja- että asennuskäyttöön. Ainutlaatuinen ominaisuus V160-T Pulsessa on säädettävä suurtaajuuspulssi, mikä sallii hitsaajan säätää kaarifokusta sopivaksi käyttökohteeseen. Tämä vähentää lämmöntuontia ja pienentää muodonmuutoksia ja lisää hitsausnopeutta. Edistyksellinen invertteritekniikka ylivoimaisen TIG suorituskyvyn vuoksi. Jännitesyöttö myös polttomoottorigeneraattorista. HF ja "nosto TIG" sytytys kaikkien vaatimusten täyttämiseksi. Käyttäjäystävällinen ohjauspaneli. Tuuletin käy tarpeen vaatiessa, vähentää tehontarvetta ja sisään joutuvan pölyn määrää. Sisäänvedetyt säätimet ja liittimet vähentävät rikkoutumisriskiä. Suurnopeuspulssi (V160-T Pulse) kaarifokuksen säätöön, vähentää muodonmuutoksia ja lisää nopeutta. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, nosto - TIG, TIG HF, TIG Pulssi (V160-TP) Perusyksikkö sisältää: 2m syöttökaapeli, kantohihna, kaasuliitäntävaruste. K Invertec V160-T 230/1/50-60 K Invertec V160-T - 2V 115/230/1/50-60 K Invertec V160-TP 230/1/50-60 K Invertec V160-TP - 2V 115/230/1/50-60 Tuotenimi Tuotenumero jännite Hitsausvirta /Jännite/Kuormituss uhde Sulakekoko Virta-alue Mitat TIG koneet V160-T K V160-TP K /1/ A 160A/26,4V/35% 5-160A 130A/25,2V/100% Max. OCV: 48V320 x 200 x ,5 V160-T-2V K V160-TP-2V K /230/1/ A / 16A 18

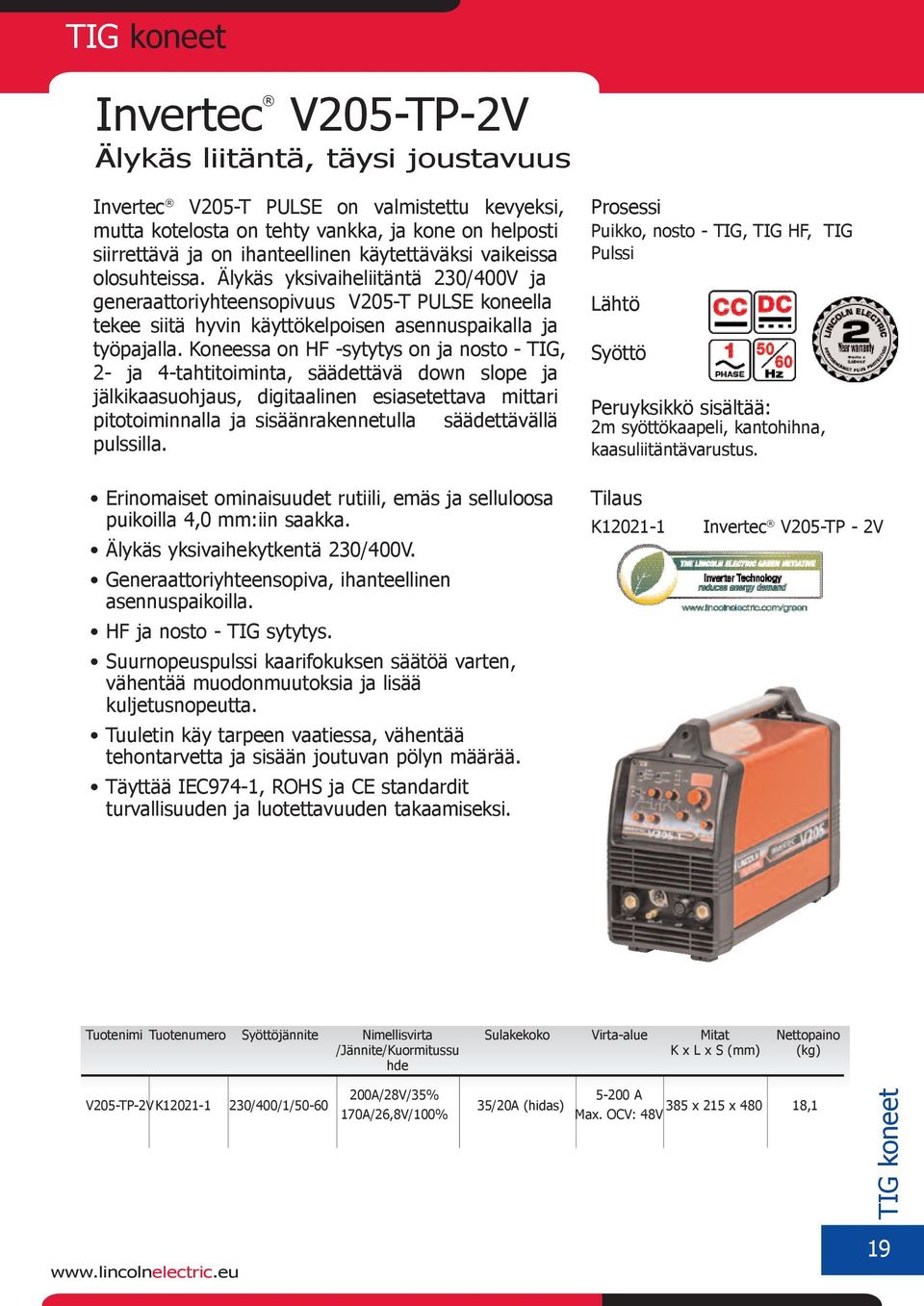

19 TIG koneet Invertec V205-TP-2V Älykäs liitäntä, täysi joustavuus Invertec V205-T PuLSE on valmistettu kevyeksi, mutta kotelosta on tehty vankka, ja kone on helposti siirrettävä ja on ihanteellinen käytettäväksi vaikeissa olosuhteissa. Älykäs yksivaiheliitäntä 230/400V ja generaattoriyhteensopivuus V205-T PuLSE koneella tekee siitä hyvin käyttökelpoisen asennuspaikalla ja työpajalla. Koneessa on HF -sytytys on ja nosto - TIG, 2- ja 4-tahtitoiminta, säädettävä down slope ja jälkikaasuohjaus, digitaalinen esiasetettava mittari pitotoiminnalla ja sisäänrakennetulla säädettävällä pulssilla. Erinomaiset ominaisuudet rutiili, emäs ja selluloosa puikoilla 4,0 mm:iin saakka. Älykäs yksivaihekytkentä 230/400V. Generaattoriyhteensopiva, ihanteellinen asennuspaikoilla. HF ja nosto - TIG sytytys. Suurnopeuspulssi kaarifokuksen säätöä varten, vähentää muodonmuutoksia ja lisää kuljetusnopeutta. Tuuletin käy tarpeen vaatiessa, vähentää tehontarvetta ja sisään joutuvan pölyn määrää. Täyttää IEC974-1, ROHS ja CE standardit Prosessi Puikko, nosto - TIG, TIG HF, TIG Pulssi Peruyksikkö sisältää: 2m syöttökaapeli, kantohihna, kaasuliitäntävarustus. K Invertec V205-TP - 2V Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussu hde Sulakekoko Virta-alue Mitat V205-TP-2VK /400/1/ A/28V/35% 170A/26,8V/100% 35/20A (hidas) A 385 x 215 x ,1 Max. OCV: 48V TIG koneet 19

20 TIG koneet Invertec V270-T & TP Suunniteltu ja toteutettu kestäväksi Invertec V270-T & V270-T PuLSE on valmistettu kevyeksi, mutta vankaksi koteloltaan, mikä tekee niistä helposti siirrettäviä ja käyttökelpoisia vaativissakin ympäristöissä. Joustavuus ja generaattoriyhteensopivuus V270-T & V270-T PuLSE koneilla mahdollistaa niiden käytön asennuspaikoilla ja työpajalla. Ominaisuuksiin kuuluu HF TIG sytytys, nosto sytytys, 2- tai 4-tahtitoiminta, säädettävä down slope ja jälkikaasuvirtaus, digitaalinen esiasetettava mittari pitotoiminnalla ja sisäänrakennettu säädettävä pulssi. Erinomaiset kaariominaisuudet monilla puikkotyypeillä. Generaattoriyhteensopiva, ihanteellinen asennuspaikoilla. HF ja nosto - TIG sytytys. Täysin ominaisuuksin varustettu ja käyttäjäystävällinen ohjauspaneli. Saatavissa älykäs yksivaihe kytkentä 230/400V. Suurnopeuspulssi kaarifokuksen säätöä varten, vähentää muodonmuutoksia ja lisää kuljetusnopeutta (vain TP versio). Tuuletin käy tarpeen vaatiessa, vähentää tehontarvetta ja sisään joutuvan pölyn määrää. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, nosto - TIG, TIG HF, TIG pulssi Perusyksikkö sisältää: 2m syöttökaapeli, kantohihna, kaasuliitosvarustus. K Invertec V270-T 400/3/50-60 K Invertec V270-TP 400/3/50-60 K Invertec V270-TP - 2V 230/400/3/50-60 Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Sulakekoko Virta-alue Mitat TIG koneet V270-T K /3/ A/30,8V/35% 20A A V270-TP K x 215 x ,5 200A/28V/100% Max. OCV: 48V V270-TP-2V K /400/3/ A 20

21 TIG koneet Invertec V405-TP Suunniteltu ja toteutettu kestäväksi Invertec V450-T PuLSE on valmistettu kevyeksi mutta vankaksi koteloltaan, mikä tekee siitä helposti siirrettävän ja käyttökelpoisen vaativissakin ympäristöissä. Joustavuus ja generaattoriyhteensopivuus V450-T PuLSE koneella mahdollistaa sen käytön asennuspaikoilla ja työpajalla. Ominaisuuksiin kuuluu HF TIG -sytytys, nostosytytys, 2- tai 4- tahtitoiminta, säädettävä down slope ja jälkikaasuvirtaus, digitaalinen esiasetettava mittari pitotoiminnalla ja sisäänrakennettu säädettävä pulssi. Erinomaiset kaariominaisuudet monilla puikkotyypeillä. Generaattoriyhteensopiva, ihanteellinen asennuspaikoilla. HF ja nosto - TIG sytytys. Täysin ominaisuuksin varustettu ja käyttäjäystävällinen ohjauspaneli. Suurnopeuspulssi kaarifokuksen säätöä varten, vähentää muodonmuutoksia ja lisää kuljetusnopeutta. Tuuletin käy tarpeen vaatiessa, vähentää tehon tarvetta ja sisään joutuvan pölyn määrää. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, nosto - TIG, TIG HF, TIG pulssi, talttaus Perusyksikkö sisältää: 2m syöttökaapeli, kaasuliitosvarustus. K Invertec V405-TP Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Sulakekoko Virta-alue Mitat V405-TP K /3/ A/36V/35% 30A A 500 x 270 x A/32V/100% Max. OCV: 48V TIG koneet 21

22 TIG koneet Invertec V205-T AC/DC Laatuluokiteltua AC/DC TIG hitsausta Invertec V205-T AC/DC on ihanteellinen kone AC tai DC TIG hitsaussovellutuksiin. Tämä täydellisillä TIG ominaisuuksilla varustettu soveltuu myös puikkohitsaukseen. Säädettävä AC -taajuus mahdollistaa tarkan kaarifokusoinnin. 115/230V automaattinen kytkentä tekee V205-T AC/DC:stä joustavan ja vankka, kevyt rakenne tekee koneesta sopivan työpajalle ja asennuskäyttöön. Koneesta saadaan vesijäähdytetty lisäämällä Coolarc 20 vesijäähdytyslaite. Pitkälle kehitetty invertteriteknologia optimoi suorituskyvyn yhdistyneenä kevyeeseen rakenteeseen. AC tai DC lähtö mahdollistaa monien eri materiaalien ja paksuuksien hitsauksen. Kolme eri hitsaustapaa DC TIG, AC TIG tai puikko. Täydelliset TIG -ohjaussäädöt. Automaattinen kytkentä 115/230V 50/60Hz jännitteeseen. Verkkojännitekompensointi sallii pitkien verkkokaapelien ja moottorikäyttöisen generaattorin käytön. Säädettävä AC taajuus mahdollistaa kaaren kohdistamisen tarkkaan. Tuuletin käy tarpeen vaatiessa, vähentää tehon tarvetta ja sisään joutuvan pölyn määrää. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, TIG AC, TIG DC, TIG pulssi Perusyksikkö sisältää: 2m syöttökaapeli, kantohihna, kaasuliitosvarustus. K Invertec V205-T AC/DC Tuotenimi Tuotenumero jännite Nimellisvirta/Jännite /Kuormitussuhde Sulakekoko Virta-alue Mitat TIG koneet V205T AC/DC K /230/1/ A/18V/40% 170A/16,8V/60% 32A / 16A 6-200A 385 x 215 x

23 TIG koneet Invertec V270-T & V320-T AC/DC Täydellinen suorituskyky, digitaalinen dynamiikka Invertec V270-T AC/DC & V320-T AC/DC ovat tehokkaita teollisuus TIG koneita. Koneet on varustettu ainutlaatuisella LCD käyttäjäliittymällä, ei ainoastaan hitsausparametrien näyttöön, vaan myös kaaren vaikutuksen esittämiseen. Eräs näiden koneiden vakiotoiminnoista on säädettävä taajuusohjaus, mikä mahdollistaa hitsaajalle kaaren kohdistuksen sovellutuksen mukaan. Säädettävä puhdistus ja tunkeuma ominaisuus, kanttiaalto AC muoto, mikä voidaan asettaa toiselle aaltomuodolle ja säädettävä aloitusvirta. Koneet voidaan muuttaa vesijäähdytteisiksi lisäämällä COOL ARC 34 vesijäähdytin. Digitaalinen invertteriteknologia, mikä mahdollistaa 100%:sti toistettavat tulokset. Ylivoimaiset hitsausominaisuudet TIG AC, TIG DC ja puikko -menetelmillä. Ainutlaatuinen LCD -käyttäjäliittymä. Säädettävä puhdistus ja tunkeuma ominaisuus täydellisen alumiinihitsin tekemiseksi. Säädettävä AC taajuus kuljetusnopeuden ja tunkeuman hallitsemiseksi. Säädettävä kuuma tai pehmeä startti paremman ulkonäön saamiseksi hitsin alkuun. Digitaalinen näyttö mahdollistaa hitsausarvojen tarkan asetuksen. Tuuletin käy tarpeen vaatiessa, vähentää tehontarvetta ja sisään joutuvan pölyn määrää. Täyttää IEC974-1, ROHS ja CE -standardit Puikko, TIG AC, TIG DC, TIG pulssi Perusyksikkö sisältää 2m syöttökaapeli kaasuliitosvarustus. K Invertec V270-T AC/DC K Invertec V320-T AC/DC Tuotenimi Tuotenumero jännite Nimellisvirta/Kuormitussuhde V270-T AC/DC V320-T AC/DC Sulakekoko Virta-alue Mitat K /400/3/ A/35% 20A 3-270A 432 x 280 x K /400/3/ A/35% 25A 3-320A 432 x 280 x TIG koneet 23

24 TIG koneet : lisätarvikkeet & varusteet TIG koneet 24 LISÄVARuSTEET KAAPELI VARuSTuS (MAATTO/PuIKKO) maattokaapeli & puikonpidin (puristin) Tuotenumero : KIT-140A-16-3M (140A - 16mm 2-3m) KIT-140A-25-5M (140A - 25mm 2-5m) KIT-200A-25-3M (200A - 25mm 2-3m) KIT-200A-35-5M (200A - 35mm 2-5m) KIT-250A-35-5M (250A - 35mm 2-3m) KIT-300A-50-5M (300A - 50mm 2-5m) KIT-400A-70-5M (400A - 70mm 2-5m) KAAPELIVARuSTuS (MAATTO) Tuotenumero: GRD-200A-35-5M (200A - 35mm 2-5m) GRD-200A-35-10M (200A - 35mm 2-10m) GRD-300A-50-5M (300A - 50mm 2-5m) GRD-300A-50-10M (300A - 50mm 2-10m) GRD-400A-70-5M (400A - 70mm 2-5m) GRD-400A-70-10M (400A - 70mm 2-10m) GRD-400A-70-15M (400A - 70mm 2-15m) GRD-600A-95-10M (600A - 95mm 2-10m) KAuKOSÄÄTIMET 1 potentiometeri 6 napaa, 15m Tuotenumero: K M Jalkasäädin, 6 napaa, 7,6m Tuotenumero : K870 KÄRRYT 2-pyörä kärry, lisävarusteena koneisiin V160T, V205-TP, V270-TP Tuotenumero : KAASuSÄÄDIN W pyörä kärry kaasupullotelineellä lisävarusteena koneisiin V405-TP, V320-T AC/DC Tuotenumero : K Hyväksyy CO 2, argon tai argonseoskaasupullot. Sisältää pullopainemittarin kaksoisasteikolla ja 1,3m kaasuletkun Tuotenumero : kysy TIG PISTOOLIT LINC TORCH TM valikoimalla, Lincoln Electric tarjoaa täydellisen valikoiman TIG hitsauspistooleita. Kohteesta riippumatta, on olemassa täysin siihen soveltuva poltin ILMAJÄÄHDYTETYT LT 9G, pieni poltinpää, 110A DC / 180A 35%. K LT9 G, 4m K LT9 G, 8m LT 17G, standardi poltinpää, 140A DC / 100A 35% K LT17 G, 4m K LT17 G, 8m LT 26G, standardi poltinpää, 180A DC / 130A 35% K LT26 G, 4m K LT26 G, 8m VESIJÄÄHDYTETYT LT 20W, pieni poltinpää, 220A DC / 160A 100% K LT20 W, 4m K LT20 W, 8m LT 18w, standardi poltinpää, 320A DC / 230A 100% K LT18 W, 4m K LT18 W, 8m VESIJÄÄHDYTTIMET COOL ARC 20 koneisiin V205/V270 Tuotenumero : K COOL ARC 30 koneeseen V405 Tuotenumero : K COOL ARC 34 koneisiin V270-T AC/DC & V320-T Tuotenumero : K JÄÄHD. NESTE ACOROX (2X5l) Tuotenumero : K

25 Ammattilaisen valinta! Kotiin, maatilalle, korjaushitsaukseen, valmistukseen Ammattimainen syöttöjärjestelmä. 1-vaihe kompakti MIG MALLI Handy Core Handy MIG Powertec 161C Powertec 191C Powertec 231C Powertec 271C Power MIG 180C Ominaiskäyrä CV CV CV CV CV LÄHTö Jännitetyyppi DC DC DC DC DC Virta-alue (A) CV DC SYöTTö Jännite (V) MENETELMÄ OMINAISuuDET CV DC MIG/(MAG Täytelanka Jännitep. lukum pyörät S. nopeus (m/min) Takuu Warranty (vuosia) vaihe kompakti MIG Powertec 205C Powertec 255C Powertec 305C Powertec 305C Pro Powertec 355C Pro Powertec 425C Pro CV /400 CV DC DC 230/ DC CV / / CV DC / CV DC / CV DC / AVAIN: Erinomainen Hyvä Soveltuu

26 MIG/MAG hitsaus MIG/MAG menetelmä Suojakaasullinen MIG/MAG hitsaus Pistoooli Suutin Kulkusuunta Suojakaasu Kaari Hitsisula Jähmettynyt hitsi Kontaktisuutin umpilanka tai täytelanka Kaasusuoja Perusaine MIG/MAG -menetelmässä (GMAW - kaasukaarihitsaus) valokaari palaa jatkuvan lisäainelangan ja ja hitsattavan työkappaleen välillä ja tapahtumaa suojaa pistoolista johdettu suojakaasu. Suojakaasu voi olla inertti (Argon) tai aktiivinen (CO2 tai Argon ja CO2:n seos). Lankaa syötetään jatkuvasti pistoolin läpi hitsisulaan. Lanka voi olla umpilankaa (GMAW) tai täytelankaa (FCAW-GS - täytelankahitsaus, suojakaasullinen). Itsesuojaava täytelankahitsaus Pistooli Kulkusuunta Putkieriste / kierresuoja Kaari Hitsisula Kaasusuoja Täytelanka Kosketussuutin Sula kuona Jähmettynyt kuona Jähmettynyt hitsi MIG koneet Perusaine Innershield -hitsaus on kaarihitsausmenetelmä, jossa valokaari palaa täytelangan ja työkappaleen välillä. Jauheesta muodostuu kaasusuoja hitsitapahtumalle ja kuona hitsisulan päälle. 26

27 MIG/MAG koneet kompaktimalliset Handy Core & Handy MIG Yksinkertaisia käyttää, helppoja siirtää Nämä kompaktit, kevyet ja helposti siirrettävät MIG/MAG koneet liitetään 230V, 16 A jännitteeseen. Koneet soveltuvat ihanteellisesti kevyeeseen korjaustyöhön autotalliin ja maatilalle. Neljä jänniteasetusta ja portaaton langansyötön säätö mahdollistavat ohutlevyhitsauksen. Aloitus on helppoa ja käytännössä mukana on kaikki mitä tarvitaan pistooli ja kaapelivarustus, maattokaapeli & puristin, täytelankakela (+ umpilanka Handy MIG:ssä), kosketussuuttimia ja käsisuoja suodatinlasilla ja lasi. Mutta ei siinä kaikki kuonavasara/harja tulee mukana ja voit käyttää Handy CORE:a ja Handy MIG:iä heti. Soveltuu käytännöllisesti katsoen kaikkiin teräs ohutlevy hitsauksiin. Liitetään 230V, 16 A verkkoon. Turvallinen käyttö - ei jännitettä ennen kuin liipaisinta painetaan. Kompakti, siirrettävä, kevyt ja helppokäyttöinen. Ihanteellisia kevyisiin korjaushitsauksiin. Portaaton langansyötön säätö ja neljä jänniteporrasta tarkan säädön aikaansaamiseksi. Tuuletinjäähdytys pitkän käyttöiän takaamiseksi. Toimitetaan hitsausvalmiina. Täyttää IEC974-1, ROHS ja CE -standardit Täytelanka (Innershield ), MIG/MAG Perusyksikkö sisältää: Handy Core MIG pistooli, syöttörullat, 0,5kg Innershield lankakela, hitsauslisävarusteet. Handy MIG MIG pistooli, syöttörullat, 0,5kg Innershield lankakela, 0,5kg umpilankakela, hitsauslisävarusteet K Handy CORE K Handy MIG Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Sulakekoko Virta-alue Mitat Handy COREK A 230/1/50/60 70A/17,5V/20% 16A m/min345 x 220 x Handy MIG K Max. OCV: 29 MIG koneet 27

28 MIG/MAG koneet kompaktimalliset Power Mig 180C Paremman luokan 230V kompaktikone Jos olet maanviljelijä, valmistaja tai autonkorjaaja Power MIG 180C auttaa saamaan työn valmiiksi! Se on helposti siirrettävä MIG/MAG - kone, joka liitetään 230 V:n valovirtaverkkoon, ja voit hitsata paksumpia materiaaleja aina 4,8 mm ainevahvuuteen saakka umpilangalla ja 12.7 mm ainevahvuuteen saakka kaasuttomalla täytelangalla. Lincoln Diamond Core Technology ja vankka teollisuustason langansyöttökoneisto tekee helpoksi saavuttaa hyviä tuloksia teräksellä, ruostumattomalla teräksellä ja alumiinilla. Vertaa suorituskykyä, ominaisuuksia ja hintaa... päädyt Power MIG :iin. Suunniteltu mm umpilangalle ja 0.9mm Innershield täytelangalle. Hitsaus 0.6-8mm langalla soveltuu teräkselle, ruostumattomalle teräkselle ja 1mm:n lanka alumiinille. Liitetään 230V, 16 A:n verkkoon. Portaaton jännitesäätö tarkkaan asetukseen. Sisäänrakennettu jälkipalo toiminta takaa sopivan vapaalankapituuden jokaisen hitsauksen jälkeen ilman kiinnitarttumista sulaan. Suuret, helppokäyttöiset nupit jännitesäätöön ja portaattomaan täyden alueen langansyötön säätöön. Täyttää IEC974-1, ROHS ja CE -standardit MIG, täytelanka (Innershield ) Perusyksikkö sisältää Pistooli, syöttökaapeli, ohjausputket ja syöttörullat (0.6mm-0.9mm), lankakela 0,6mm 0,9 Innershield NR -211-MP itsesuojaavaa täytelankaa, maattokaapeli ja puristin K Power MIG 180C MIG koneet Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Sulakekoko Virta-alue Mitat A Power MIG 180CK /1/ A/20V/25% 16A 1,3-12,7m/min 357 x 258 x Max. OCV: 34V 28

29 MIG/MAG koneet kompaktimalliset Powertec Ammattilaisen valinta 161C, 191C, 231C, 271C Powertec 161C, 191C, 231C ja 271C on suunniteltu valikoimaksi koneita, joilla on erisuuri maksimi hitsausvirta ja on tarkoitettu liitettäväksi yksivaihejän- MIG, täytelanka (Innershield ) nitteeseen. Powertec sarja alkaa 161C:stä, joka on ihanteellinen ohutlevyhitsaukseen ja korjaushitsauksiin. Tällä koneella on erinomaiset kaari- ja aloitusominaisuudet, mikä mahdollistaa saamaan päätökseen hitsaustyön tehokkaasti, nopeasti ja ammattimaisesti minimaalisen pienellä roiskemäärällä. Se on täydellinen kone pienelle verstaalle, maatalouteen tai auton K Powertec 161C korikorjaukseen. Powertec 191C ja 231C:lla on tehoa K Powertec 191C riittävästi kevyeeseen rakennehitsaukseen, ja K Powertec 231C kuitenkin ne tarjoavat hyvät ohutlevyominaisuudet K Powertec 271C kuten Powertec 161C. The Powertec 271C on todellinen monikäyttömalli, ihanteellinen ohutlevyyn, kevyeen ja keskiraskaaseen rakennehitsaukseen. Ylivoimaiset kaariominaisuudet ja hyvä aloituskyky ja hyvä kaaren vakaus. Erinomaiset ohjausominaisuudet, jälkipalo-ohjaus, pistehitsaustoiminta, 2/4 tahtitoiminta (paitsi PT161C) ja lisäjänniteasetukset Lisävarusteena jännite ja ampeerimittari (paitsi PT161C). Helppo napaisuuden vaihto. Ammattimainen syöttölaite. Varustettu euroliittimellä ja maattokaapeliasetelmalla. Täyttää IEC974-1, ROHS ja CE -standardit Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Sulakekoko Virta-alue Mitat A Powertec 161C K /1/ A/21,5V/20% 16A 1,0-17m/min 615x390x Max. OCV: 37V A Powertec 191C K /1/ A/23,0V/20% 20A 1,0-20m/min 765x427x Max. OCV: 42V A Powertec 231C K /1/ A/25,0V/20% 25A 1,0-20m/min 765x427x Max. OCV: 45V A Powertec 271C K /1/ A/26,8V/20% 32A 1,0-20m/min 765x427x Max. OCV: 47V MIG koneet 29

30 MIG/MAG koneet kompaktimalliset Powertec 205C, 255C, 305C Tehokas ja taloudellinen kompaktikone Powertec 205C, 255C ja 305C:n suunnittelussa huomioitiin asiakkaittemme tarve saada vankka ja kestävä kompakti MIG/MAG kone. Powertec sarja alkaa 205C:stä, joka on ihanteellinen ohutlevyhitsaukseen. Tällä koneella on erinomaiset kaari- ja aloitusominaisuudet, mikä mahdollistaa saamaan päätökseen hitsaustyön tehokkaasti, nopeasti ja ammattimaisesti minimaalisen pienellä roiskemäärällä. Powertec 255C on tehokkaampi versio, joka kuitenkin tarjoaa ominaisuudet ohutlevyjen hitsaukseen ja myös lisätehoa kevyeeseen rakennehitsaukseen. Powertec 305C on todellinen monikäyttömalli, ihanteellinen ohutlevyyn, kevyeeseen ja keskiraskaaseen rakennehitsaukseen. Powertec 305C:stä on saatavissa myös 4- pyöräversio. Koneet on kehitetty sovellutuskohteiden vaatimusten mukaan. Erinomaiset aloitusominaisuudet. Moniportainen jännitesäätö tarkan säädön tekemiseksi. Erinomainen syöttökoneisto, jossa on suuri syöttöpyörä. Elektroninen takaisinkytkentä takaa vakaan langansyöttönopeuden. Varustettu isoilla pyörillä, työntöaisalla ja nostolenkeillä liikuttelemisen helpottamiseksi. Saatavana 4-pyöräversiona (vain PT305C). Lisävarusteena A/V mittarivaruste ja napaisuuden vaihtovarustus. Täyttää IEC974-1, ROHS ja CE standardit MIG/MAG, täytelanka Perusyksikkö sisältää: 4m syöttökaapeli, maattokaapeli ja puristin ja kaapeliasetelma, syöttörullat, kaasuletku K Powertec 205C 400V K Powertec 205C 230/400V K Powertec 255C 400V K Powertec 255C 230/400V K Powertec 305C 400V K Powertec 305C 230/400V K Powertec 305C 4R 400V K Powertec 305C 4R 230/400V MIG koneet 30 Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Powertec 205C K /3/ A/24V/35% 16A A 765x427x K /400/3/ A/21,5V/60% 25A / 16A Powertec 255C K /3/ A/26,5V/35% 16A A 810x467x K /400/3/ A/23,5V/60% 32A / 16A Powertec 305C K &-3 400/3/ A/29V/35% 25A A 810x467x930 K &-4 230/400/3/ A/25,2V/60% 40A / 25A Sulakekoko Virta-alue Mitat 95

31 MIG/MAG koneet kompaktimalliset Powertec 305C, 355C, 425C PRO Erinomaiset kaariominaisuudet, synerginen säätö Powertec Prot ovat huippukoneita kaikissa suhteissa. Jokainen näistä koneista tuottaa erinomaisen kaaren ja hyvin vähän roiskeita sekä argon seoksilla että 100% hiilidioksidilla. Kattava lista ominaisuuksia kaikissa Powertec Pro -koneissa sisältää 2/4- liipaisintoiminnan, run-in toiminnan, kylmäsyötön, kaasukokeilun ja kaasun esivirtauksen. Kaikki koneet toimitetaan vakiona digitaalisella jännite- ja virtamittarilla. Powertec Prot on suunniteltu tukemaan hitsaajaa kaikilla tasoilla. Synergisellä säädöllä langansyöttönopeus säätyy automaattisesti, hitsaaja valitsee kaarijännitteen ja hitsaa. Kaikki koneet toimitetaan vahvalla syöttölaitteella. Koneet on kehitetty sovellutuskohteiden vaatimusten mukaan. Ylivoimaiset kaariominaisuudet argon seoksilla ja 100% hiilidioksilla2. Erinomainen syöttölaite suurella syöttöpyörällä ja tehokkaalla moottorilla. Elektroninen takaisinkytkentä takaa vakaan langansyöttönopeuden. Moniportainen jännitesäätö tarkan säädön tekemiseksi. Synerginen ohjaus helpottaa koneen säätöä. Kirkkaat digitaaliset jännite- ja virtamittarit. Täydennetty laajalla ominaisuusvalikoimalla. Varustettu isoilla pyörillä, työntöaisalla ja nostolenkeillä liikuttelemisen helpottamiseksi. Täyttää IEC974-1, ROHS ja CE -standardit MIG/MAG, täytelanka Perusyksikkö sisältää: 4m syöttökaapeli, maattokaapeli ja kaapeliasetelma, syöttörulla, kaasuletku K Powertec 305C PRO K Powertec 355C PRO K A Powertec 425C PRO Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Powertec 305C PRO K Powertec 355C PRO K A/28V/40% 230A/25,5V/60% 350A/31,5V/40% 230/400/3/ A/28,2V/60% Sulakekoko Virta-alue Mitat 32A / 20A A 890x565x A / 25A A 890x565x Powertec 425C PRO K A 420A/35V/40% 63A / 32A A 890x565x A/31,3V/60% MIG koneet 31

32 MALLI Ominaiskäyrä LÄHTö Jännitetyyppi Virtaalue (A) SYöTTö Jännite (V) MENET. MIG/MAG Täytelanka Jänniteportaat OMINAIS. Takuu (vuosia) Perinteinen teknologia Invertteri teknogia Powertec 305S CV DC / Powertec 365S CV DC / Powertec 425S CV DC / Powertec 505S CV DC / Idealarc CV 420CV DC / Idealarc CV 505 CV DC / Speedtec 400S Speedtec 500S CC/C DC CC/C DC AVAIN: Erinomainen Hyvä Soveltuu

33 MIG/MAG koneet erillisellä syöttölaitteella Powertec 305S / LF-22M Tehokas, tekninen voitto POWERTEC 305S on kolmevaihekone ja antaa virtaa 300 A ja 35% -kuormitussuhteella. POWERTEC 305S virtalähde ja LF-22M langansyöttölaite on ihanteellinen yhdistelmä teräksen, ruostumattoman teräksen ja alumiinin MIG/MAG hitsaukseen. Kone on asennettu pyörillä varustetulle kärrylle, jossa on työntöaisa ja kääntyvät pyörät ja kaasupulloteline Tuotteet on kehitetty sovellutuskohteiden vaatimusten mukaan. Erinomaiset kaariominaisuudet argon seoskaasuilla. Elektroninen takaisinkytkentä takaa vakaan langansyöttönopeuden. Moniportainen jännitesäätö tarkan säädön tekemiseksi. Lisävarusteena kirkas digitaalinen jännite- ja virtamittari. Täydennetty laajalla ominaisuusvalikoimalla. Varustettu isoilla pyörillä, työntöaisalla ja nostolenkeillä liikuttelemisen helpottamiseksi. 2/4 tahti liipaisintoiminta. Täydet ominaisuuudet : kaasukokeilu, kylmäsyöttö, jälkipalo, pistehitsaus. Täyttää IEC974-1, ROHS ja CE -standardit MIG, täytelanka Suositeltu pakkaus sisältää: LF-22M langans. laite 2-pyöräv., ilmajäähd., kärry, 0,8-1,0mm syöttöpyörä Powertec 305S virtalähde kärryllä, syöttökaapeli, maattopuristin ja kaapeliasetelma 5m välikaapeli, MIG pistooli ja kaasusäädin Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitussuhde Sulakekoko Virta-alue Mitat POWERTEC K /400/3/ A/29V/35% 40A / 25A A 770 x 467 x S 225A/25,2V/60% Tuotenimi Tuotenumero teho nopeus (m/min) Lankahalkaisija (mm) LF-22M - air K VAC ,8-1,6 1,0-1,6 440 x 275 x umpi Täyte Mitat MIG koneet 33

34 MIG/MAG koneet erillisellä syöttölaitteella Powertec 365S / LF-24M Tehokas, tekninen voitto POWERTEC 365S on kolmevaihekone ja antaa virtaa 350 A ja 40% kuormitussuhteella. POWERTEC 365S virtalähde ja LF-24M langansyöttölaite paketti on ihanteellinen yhdistelmä teräksen, ruostumattoman teräksen ja alumiinin MIG/MAG hitsaukseen. POWERTEC 365S on varustettu sisäänrakennetulla kärryllä, jossa on työntöaisa, 5m verkkokaapeli ja 3m maattokaapeli varustettuna maattopuristimella. Kone on saatavissa joko ilmajäähdytteisenä tai vesijäähdytteisenä pakettina. Tuotteet on kehitetty sovellutuskohteiden vaatimusten mukaan. Erinomaiset kaariominaisuudet argon seoskaasuilla ja hiilidioksidilla. Elektroninen takaisinkytkentä takaa vakaan langansyöttönopeuden. Moniportainen jännitesäätö tarkan säädön tekemiseksi. Kaksi induktanssilähtöä tukee erinomaisia kaariominaisuuksia. Tuuletin käy tarpeen mukaan (F.A.N. ) Kirkas digitaalinen jännite- ja virtamittari. Täydennetty laajalla ominaisuusvalikoimalla. Suuret pyörät, työntö/veto aisa ja nostolenkit. 2/4-askel liipaisintoiminta. Täydet ominaisuuudet : kaasukokeilu, kylmäsyöttö, jälkipalo, pistehitsaus. Täyttää IEC974-1, ROHS ja CE -standardit MIG, täytelanka Suositeltu pakkaus sisältää LF-24M syöttöl. 4-pyöräv., 1,0-1,2mm syöttöpyörä Powertec 365S virtalähde kärryllä, syöttökaapeli, maattopuristin ja kaapeliasetelma (+ COOL ARC 25 vesij. versioon) 5m välikaapeli, MIG pistooli ja kaasusäädin Tuotenimi Tuotenumero jännite Nimellisvirta/Jännite/ Sulakekoko Virta-alue Mitat Kuormitussuhde POWERTEC K A 230/400/3/50/60 350A/31,5V/40% 40A / 25 A A 875 x 700 x S K A 220/330/440/3/50/60 285A/28,2V/60% MIG koneet Tuotenimi Tuotenumero teho Langansyöttönope us (m/min) LF-24M air/water K W LF-24M PRO air/water K W Lankahalkaisija (mm) umpi Täyte Mitat VAC ,8-1,6 1,0-1,6 440 x 275 x

35 MIG/MAG koneet erillisellä syöttölaitteella Powertec 425S / LF-24M Tehokas, tekninen voitto POWERTEC 425S on kolmevaihekone ja antaa virtaa 420 A ja 40% kuormitussuhteella. POWERTEC 425S virtalähde ja LF-24M langansyöttölaite pakkaus on ihanteellinen yhdistelmä raskaaseen käyttöön teräksen, ruostumattoman teräksen ja alumiinin MIG/MAG hitsaukseen. POWERTEC 425S on varustettu sisäänrakennetulla kärryllä, jossa on työntöaisa, 5m verkkokaapeli ja 3m maattokaapeli varustettuna maattopuristimella. Kone on saatavissa joko ilmajäähdytteisenä tai vesijäähdytteisenä pakettina. Tuotteet on kehitetty sovellutuskohteiden vaatimusten mukaan. Erinomaiset kaariominaisuudet argon seoskaasuilla ja hiilidioksidilla. Elektroninen takaisinkytkentä takaa vakaan langansyöttönopeuden. Moniportainen jännitesäätö tarkan säädön tekemiseksi. Kaksi induktanssilähtöä tukee erinomaisia kaariominaisuuksia. Tuuletin käy tarpeen mukaan (F.A.N. ) Kirkas digitaalinen jännite- ja virtamittari. Suuret pyörät, työntö/veto aisa ja nostolenkit. 2/4-tahti liipaisintoiminta. Täydet ominaisuuudet : kaasukokeilu, kylmäsyöttö, jälkipalo, pistehitsaus. Täyttää IEC974-1, ROHS ja CE -standardit Tuotenimi Tuotenumero jännite Nimellisvirta /Jännite/Kuormitus suhde MIG, täytelanka Suositeltu pakkaus sisältää: LF-24M langansyöttölaite 4- pyöräveto, 1,0-1,2mm syöttöp. Powertec 425S virtalähde kärryllä, syöttökaapeli, maattopuristin ja kaapeliasetelma (+ COOL ARC 25 vesij. versioon) 5m välikaapeli, MIG pistooli ja kaasusäädin Sulakekoko Virta-alue Mitat POWERTEC K A 230/400/3/50/60 63A / 32 A 420A/35V/40% A 875 x 700 x S K A 220/380/440/3/50/60 345A/31,3V/60% Tuotenimi Tuotenumero teho Langansyöttönope us (m/min) LF-24M ilma/vesi K W LF-24M PRO ilma/vesi K W Lankahalkaisija (mm) umpi Täyte Mitat VAC ,8-1,6 1,0-1,6 440 x 275x MIG koneet 35

36 MIG/MAG koneet erillisellä syöttölaitteella Powertec Tehokas, tekninen voitto 505S / LF-24M PRO POWERTEC 425S on kolmevaihekone ja antaa virtaa 500 A ja 40% kuormitussuhteella. POWERTEC 505S virtalähde ja LF-24M PRO langansyöttö paketti on ihanteellinen yhdistelmä raskaaseen käyttöön teräksen, ruostumattoman teräksen ja alumiinin MIG/MAG hitsaukseen ja suojakaasulliseen täytelankahitsaukseen. POWERTEC 505S on varustettu sisäänrakennetulla kärryllä, jossa on työntöaisa, 5m verkkokaapeli ja 3m maattokaapeli varustettuna maattopuristimella. Kone on saatavissa joko ilmajäähdytteisenä tai vesijäähdytteisenä pakettina. Tuotteet on kehitetty sovellutuskohteiden vaatimusten mukaan. Erinomaiset kaariominaisuudet argon seoskaasuilla ja hiilidioksidilla. Elektroninen takaisinkytkentä takaa vakaan langansyöttönopeuden. Moniportainen jännitesäätö tarkan säädön tekemiseksi. Kaksi induktanssilähtöä tukee erinomaisia kaariominaisuuksia. Tuuletin käy tarpeen mukaan (F.A.N. ) Synerginen ohjaus helpottaa hitsaajan säätämistyötä. Kirkas digitaalinen jännite- ja virtamittari. Suuret pyörät, työntö/veto aisa ja nostolenkit. 2/4-tahti liipaisintoiminta. Täydet ominaisuuudet : kaasukokeilu, run-in, kylmäsyöttö, jälkipalo. Täyttää IEC974-1 ja CE standardit. MIG/MAG, täytelanka Suositeltu pakkaus sisältää: LF-24M PRO langans. laite 4- pyöräveto, 1,0-1,2mm syöttörulla Powertec 505S virtalähde kärryllä, syöttökaapeli, maattopuristin ja kaapeliasetelma (+ COOL ARC 25 vesij. versioon) 5m välikaapeli, MIG pistooli ja kaasusäädin Tuotenimi Tuotenumero jännite Nimellisvirta Virta/Jännite/K. suhde Sulakekoko Virta-alue Mitat POWERTEC K A 230/400/3/50/60 500A/39V/50% 63A /40 A A 877 x 700 x S K A 220/380/440/3/50/60 400A/34V/60% MIG koneet Tuotenimi Tuotenumero teho Langansyöttönopeus (m/min) LF-24M ilma/vesi K W LF-24M PRO ilma/vesi K W Lankahalkaisija (mm) umpi Täyte Mitat VAC ,8-1,6 1,0-1,6 440 x 275 x
